Хендай Солярис. Датчик скорости вращения заднего колеса
Показываем снятие датчика левого заднего колеса.
Складываем спинку заднего сиденья.

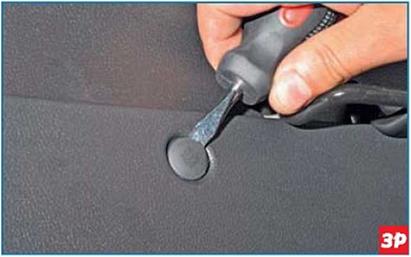

 Поддев отверткой... |
...извлекаем два пистона верхнего крепления левой вертикальной обивки задней полки.

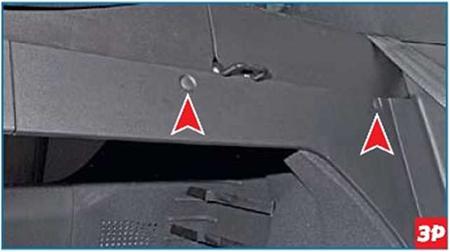

 Расположение двух пистонов верхнего крепления левой вертикальной обивки задней полки. |

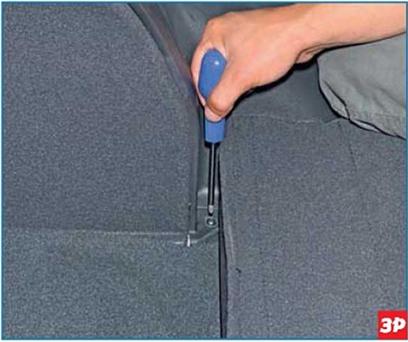

 Крестообразной отверткой отворачиваем саморез нижнего крепления обивки полки... |

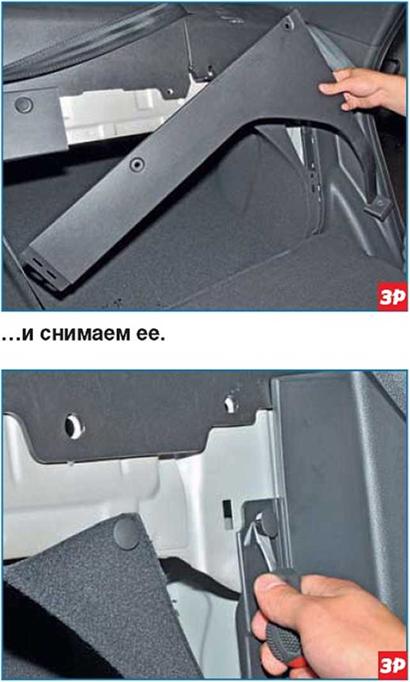

 Поддев отверткой... |
 ...извлекаем пистон крепления обивки проема двери. |

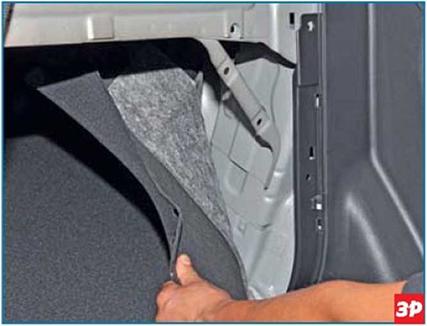

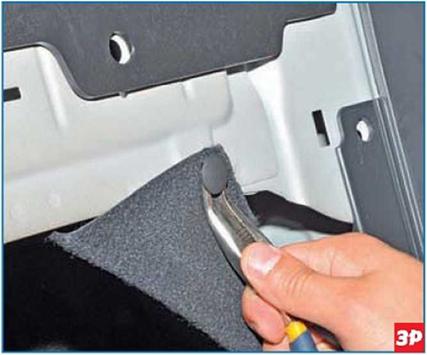

 Пассатижами извлекаем пистон крепления коврового покрытия... |
 ...и отгибаем его. |

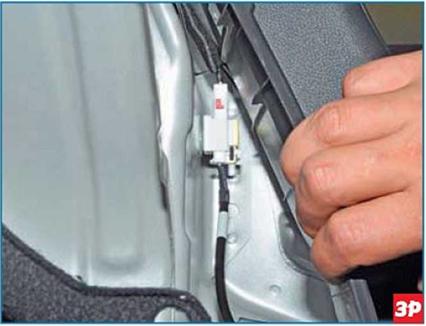

 Отогнув обивку проема двери... |
 |

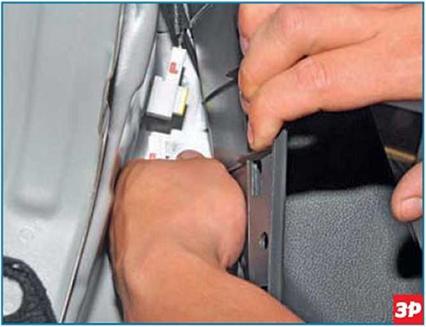

...отсоединяем колодку жгута проводов датчика от разъема жгута проводов.

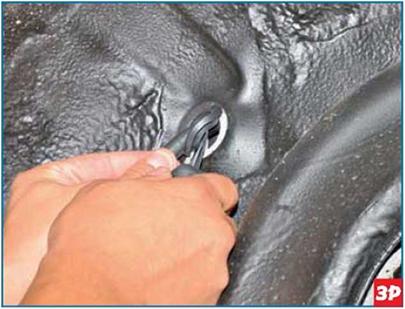

 Отверткой извлекаем резиновую уплотнительную втулку из отверстия кузова в арке заднего колеса... |
 ...проталкиваем ее внутрь арки колеса... |
 |

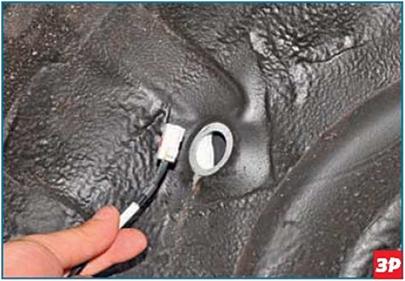

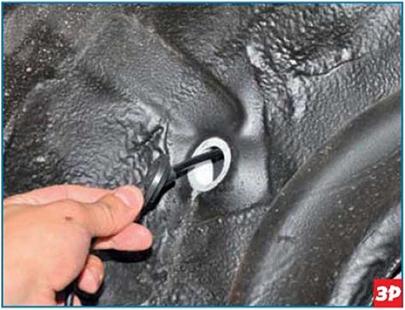

...и выводим колодку жгута проводов датчика через отверстие в арке.

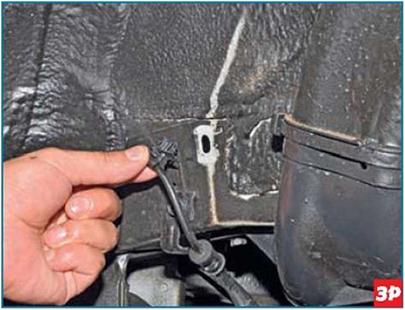

 Вынимаем держатель жгута проводов датчика из отверстия кузова в арке колеса. |
 |

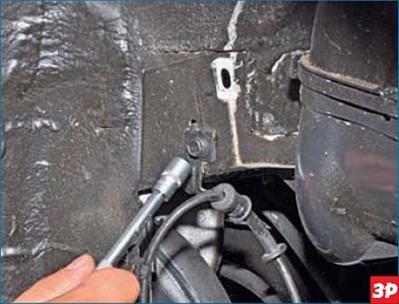

Головкой «на 10» отворачиваем болт крепления держателя жгута проводов к кузову и отводим его от кузова.

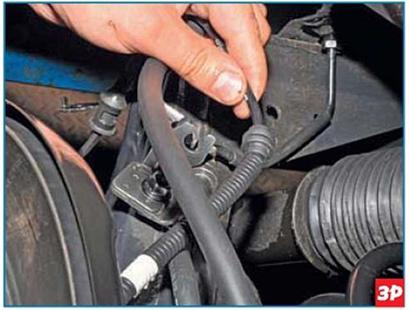

 Выводим резиновую втулку жгута проводов из отверстия кронштейна рычага балки задней подвески. |

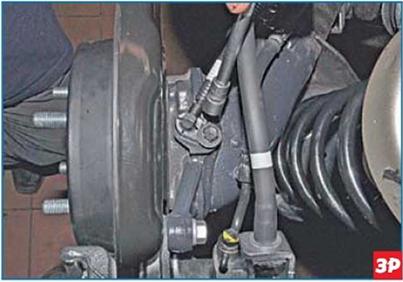

 Головкой «на 10» отворачиваем болт крепления датчика к фланцу рычага балки задней подвески... |

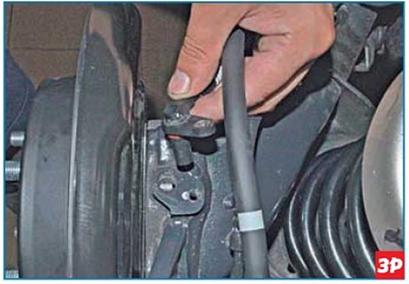

 ...и снимаем датчик. |
Датчик правого заднего колеса снимаем аналогично.
Датчики левого и правого колес невзаимозаменяемые.
Перед монтажом очищаем место установки датчика на фланце рычага балки задней подвески, а также сам датчик, если он не будет заменен. Устанавливаем датчик скорости вращения колеса в обратной последовательности.
