Хендай Солярис. Замена тросов механизма управления коробкой передач
Тросы механизма управления коробкой передач снимаем для замены в случае обрыва, оплавления оплеток и других механических неисправностях. Работу лучше проводить вдвоем с помощником. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 251).
Снимаем площадку под аккумуляторную батарею (см. «Снятие блока ABS, с. 186).

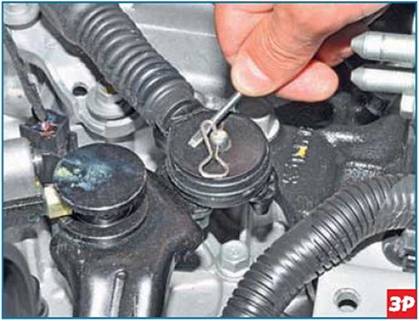

В моторном отсеке. ...отверткой поддеваем пружинный шплинт... |
 |

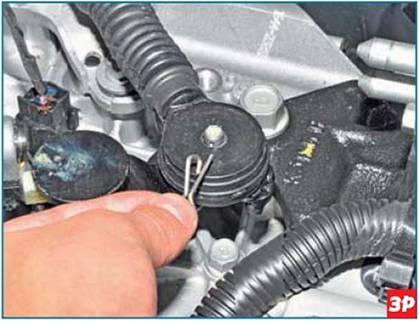

...и вынимаем его из отверстия оси рычага включения передач.
 Снимаем наконечник троса включения передач с оси рычага. |

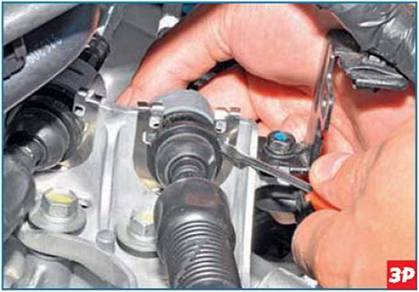

 Отверткой поджимаем с обеих сторон фиксаторы стопорной скобы... |

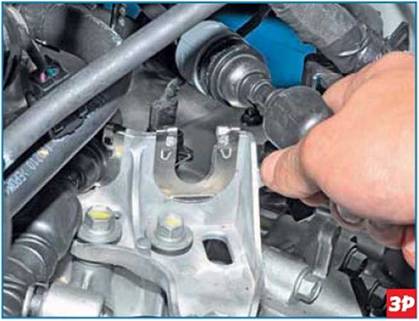

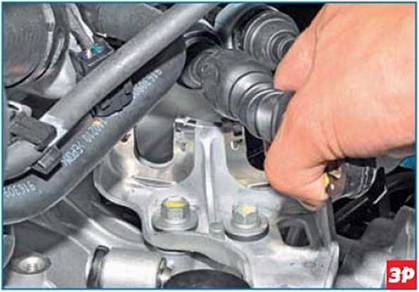

 ...и вынимаем втулку оболочки троса включения передач из кронштейна. |

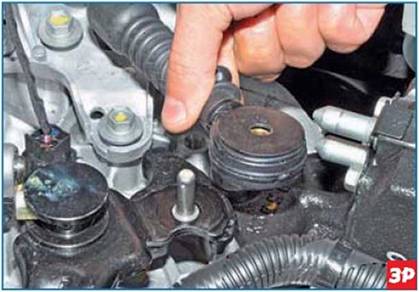

 Аналогично вынимаем из кронштейна коробки передач трос выбора передач. В салоне автомобиля... |

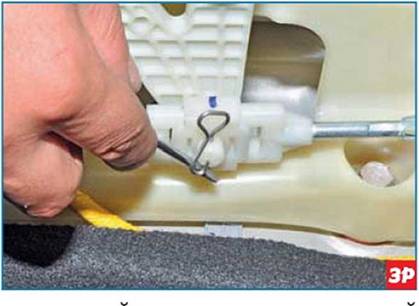

 ...отверткой отжимаем пружинный шплинт... |
 |
...извлекаем его из отверстия пальца рычага выбора передач...
 |

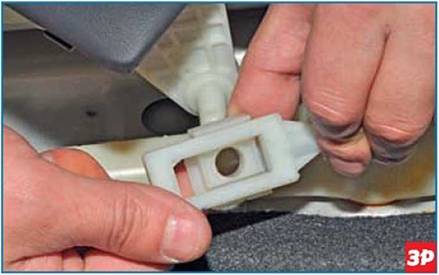

...и снимаем наконечник с пальца рычага.
 Поджимаем фиксатор наконечника оболочки троса назад... |

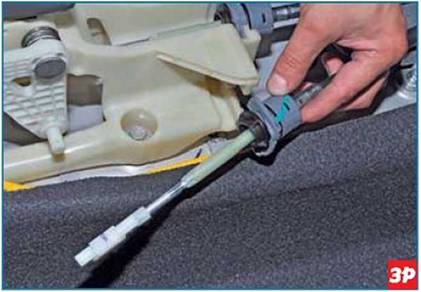

 ...и вынимаем наконечник оболочки троса выбора передач из основания механизма управления. |

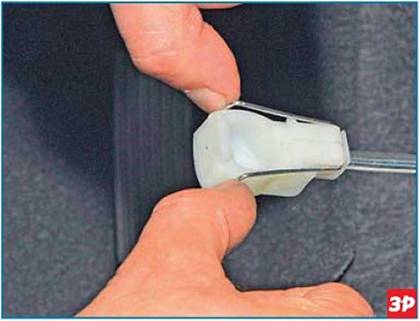

 Разжимаем пружинную скобу наконечника троса включения передач (для наглядности показано на снятом наконечнике)... |

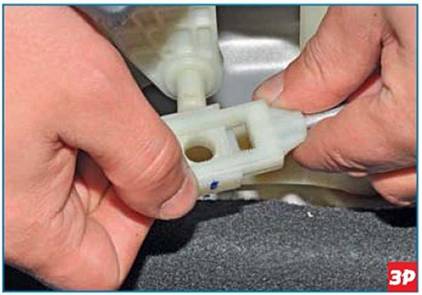

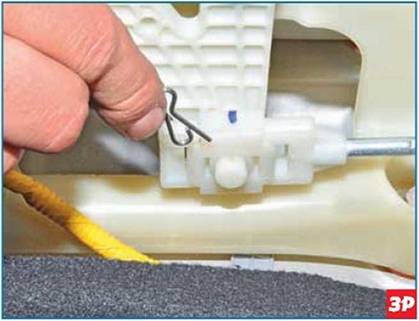

...и снимаем его с пластмассового вкладыша рычага переключения передач.

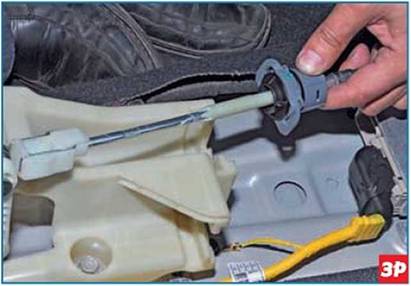

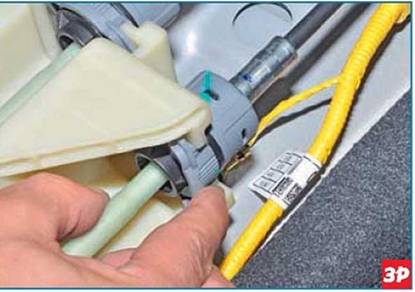

 Вынимаем наконечник оболочки троса включения передач из основания механизма управления аналогично тросу выбора передач. |

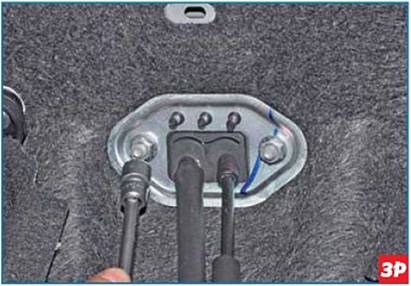

 Головкой «на 12» отворачиваем две гайки крепления крышки туннеля пола... |
 |

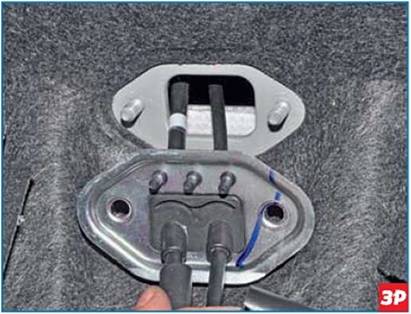

...и отодвигаем ее вместе с тросами назад.

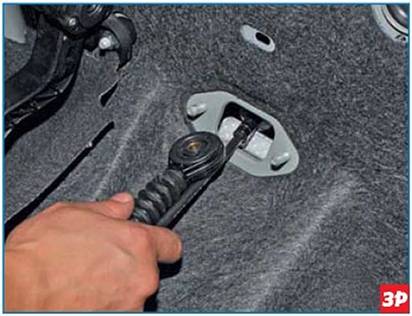

 Поочередно, аккуратно протаскиваем наконечники тросов из моторного отсека в салон. |
 |
Трос включения передач 1 и трос выбора передач 2.
При установке протягиваем новые тросы в моторный отсек.
Рычаги механизма переключения передач должны находиться в нейтральном положении.
Соединяем наконечники тросов с рычагами механизма переключения передач.
Наконечник троса включения передач соединяем с рычагом переключения передач механизма управления, защелкнув пружинную скобу на вкладыше рычага.

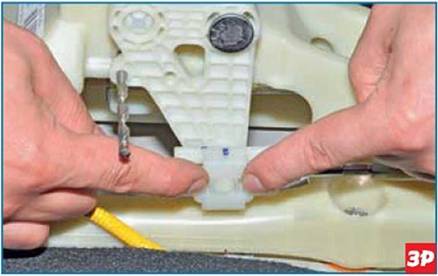

Для соединения наконечника троса выбора передач фиксируем рычаг выбора на механизме управления...
 |

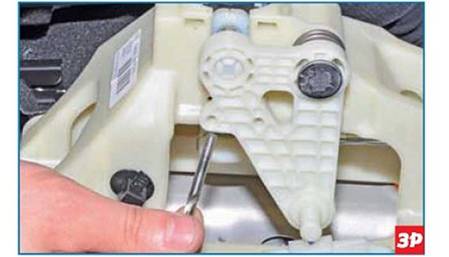

...вставив в отверстия рычага и основания механизма управления сверло диаметром 5 мм.

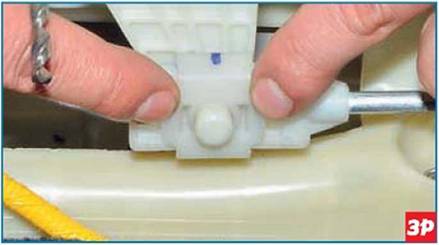

 Передвигая вкладыш по зубчатому пазу наконечника троса, подбираем его длину. |
 Надеваем наконечник троса на палец рычага... |
 |
...и прижимаем к рычагу до щелчка.
Устанавливаем пружинный шплинт и вынимаем сверло.
Проверяем четкость включения передач. Если выбор передач происходит недостаточно четко, повторяем регулировку длины троса.
Устанавливаем снятые детали в обратной последовательности.
