Хендай Солярис. Снятие и разборка топливного модуля двигателя G4FA, G4FC - часть 3
...разъединяем крышку и стакан топливного модуля.
Отсоединяем от топливного насоса колодку проводов.
 Поддев шлицевой отверткой два фиксатора на корпусе стакана модуля... |
...извлекаем из стакана топливныи фильтр в сборе с насосом, сетчатым фильтром и регулятором давления топлива.
 В отверстии днища стакана топливного модуля расположен... |
...резиновым клапан, препятствующий вытеканию топлива из стакана.

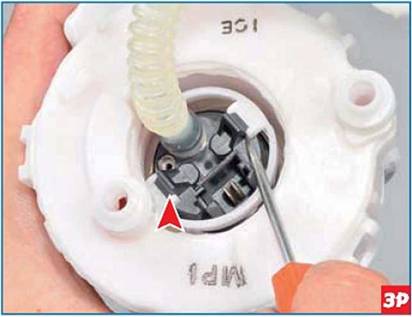

 Освободив отверткой два фиксатора... |
 |

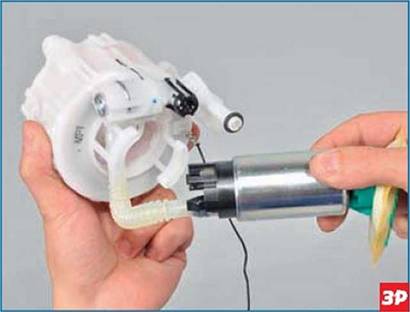

...вынимаем топливный насос с трубкой из гнезда в корпусе фильтра.

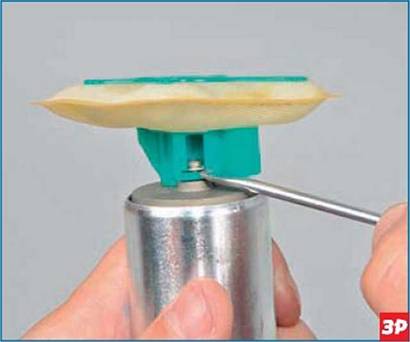

 Поддев шлицевой отверткой стопорную шайбу... |
 ...снимаем сетчатый фильтр с патрубка насоса. |

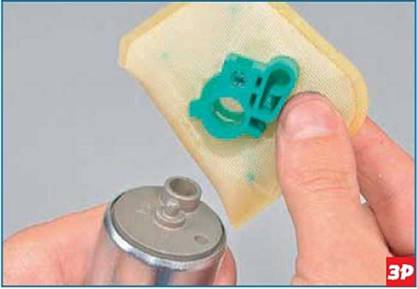

Вынимаем из щели корпуса сетчатого фильтра стопорную шайбу.
 Для снятия пластмассовой гофрированной трубки с патрубка насоса можно полить на нее горячую воду. |
|
—

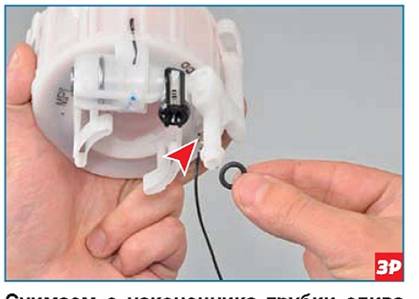

Снимаем с наконечника трубки слива топлива резиновое уплотнительное кольцо и отсоединяем наконечник «массового» провода от вывода корпуса топливного фильтра. |
 Поддев шлицевой отверткой два ушка фиксатора регулятора давления топлива и трубки слива топлива... |
...снимаем фиксатор.

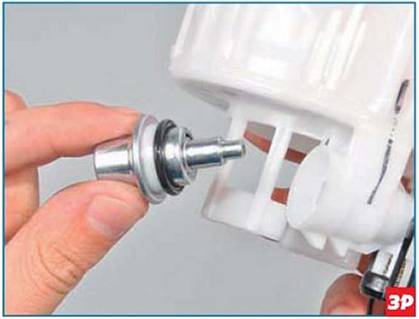

 Вынимаем регулятор давления топлива из гнезда корпуса топливного фильтра. Снимаем с фланца регулятора давления топлива... |
 ...и пластмассовое упорное кольцо. |
Отсоединяем от корпуса топливного фильтра трубку слива топлива.
Поддев отверткой, вынимаем из гнезда корпуса топливного фильтра резиновое уплотнительное кольцо наконечника регулятора давления топлива.
Топливный фильтр с уплотнительными
кольцами на входном и выходном штуцерах.
В гнезде трубки слива топлива расположено резиновое уплотнительное кольцо наконечника корпуса топливного фильтра.

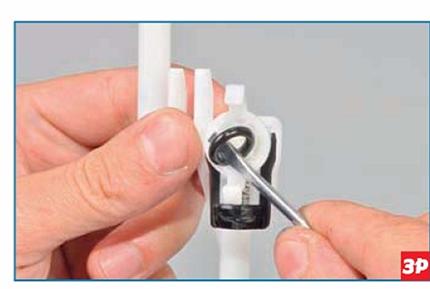

Для замены клапана, расположенного в трубке слива топлива, отжимаем ушки фиксатора ...
...и снимаем фиксатор клапана.

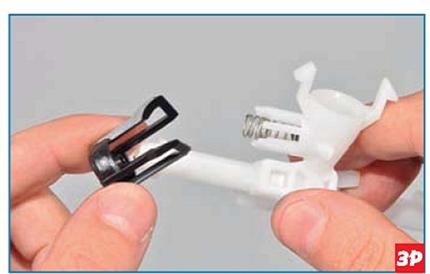

Вынимаем пружину с резиновой шайбой клапана.

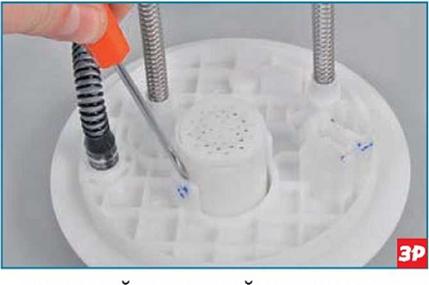

Для замены гравитационного клапана системы улавливания паров топлива, расположенного в крышке топливного модуля...
 ...шлицевои отверткой отжимаем два фиксатора... |
 |

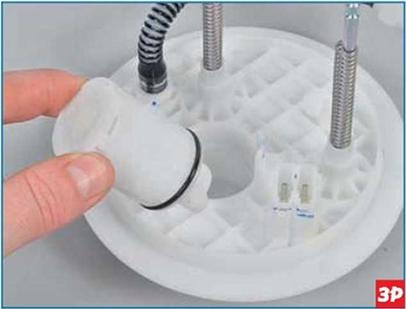

...и вынимаем клапан из гнезда крышки модуля.
Корпус клапана уплотняется в крышке резиновым кольцом.
Заменив вышедшие из строя детали топливного модуля, сборку и установку модуля проводим в обратной последовательности. Перед монтажом сетчатого фильтра его необходимо промыть и очистить от загрязнений. Деформированную стопорную шайбу сетчатого фильтра выправляем или заменяем новой. После установки топливного модуля в бак необходимо проверить герметичность соединений, включив зажигание.
