Хендай Солярис. Снятие и разборка топливного модуля двигателя G4FA, G4FC - часть 2

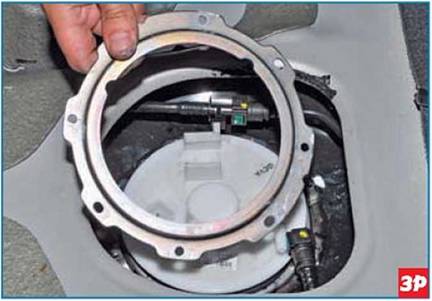

 ...и снимаем пластину. |

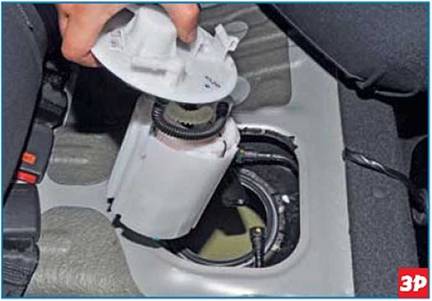

 Аккуратно, чтобы не зацепиться поплавком датчика указателя уровня топлива, извлекаем топливный модуль из отверстия топливного бака. |
Вынимаем резиновое уплотнительное кольцо герметизирующее соединение крышки модуля и фланца отверстия бака.
 |

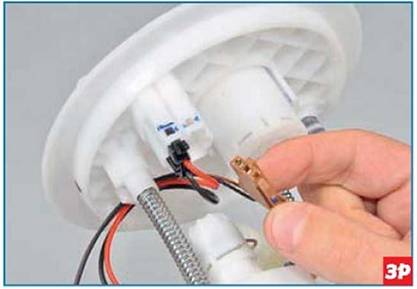

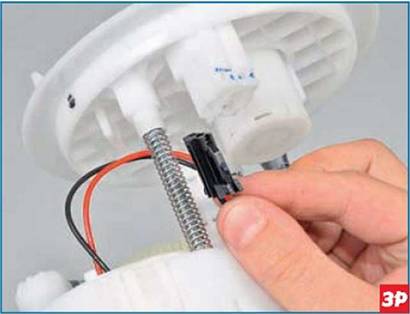

Нажав фиксатор колодки проводов датчика указателя уровня топлива, отсоединяем колодку от разъема крышки модуля.

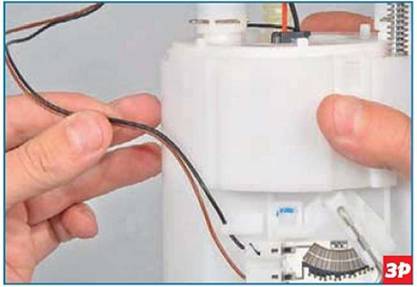

Выводим провода датчика указателя уровня топлива из держателей на крышке...
 |

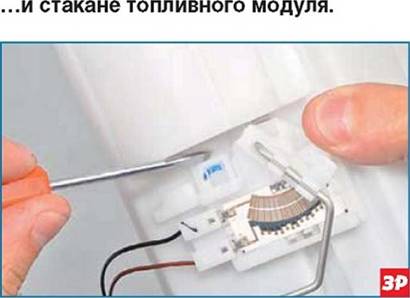

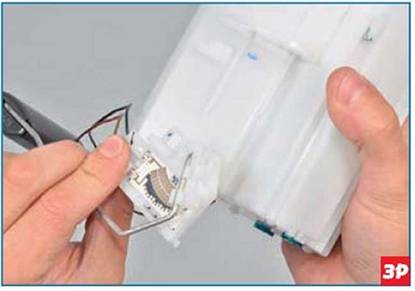

 Поддев шлицевой отверткой фиксатор датчика указателя уровня топлива. |
 ...сдвигаем датчик по направляющим стакана модуля... |
...и снимаем датчик с проводами.
Нажав фиксатор колодки проводов топливного насоса...
 |
...отсоединяем колодку от разъема крышки топливного модуля.

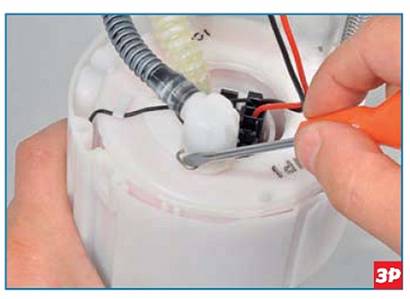

Поддев отверткой пружинный фиксатор наконечника трубки подвода топлива от фильтра к крышке модуля...
...извлекаем фиксатор.

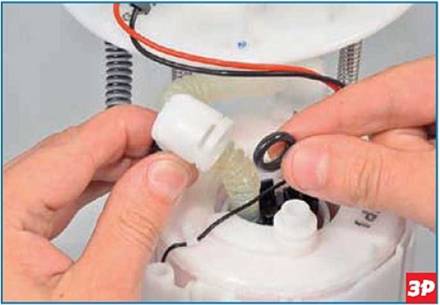

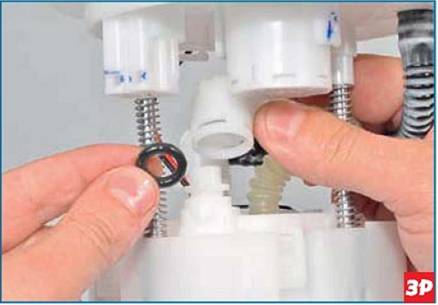

 Снимаем наконечник трубки с выходного штуцера топливного фильтра и вынимаем уплотняющее соединение резиновое кольцо. |
 |

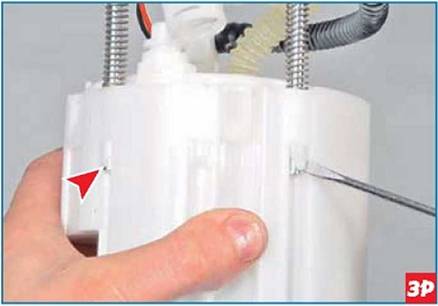

 Отжав шлицевой отверткой на корпусе стакана фиксаторы двух направляющих стержней крышки топливного модуля... |
