Хендай Солярис. Снятие датчика положения педали тормоза двигателя G4FA, G4FC
Датчик положения педали тормоза, совмещенный с выключателем сигналов торможения, закреплен на кронштейне педального узла. Снимаем датчик положения педали тормоза для замены.

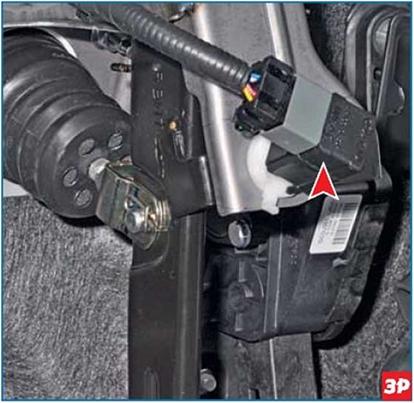

 Расположение датчика положения педали тормоза (для наглядности показано при снятой панели приборов) |

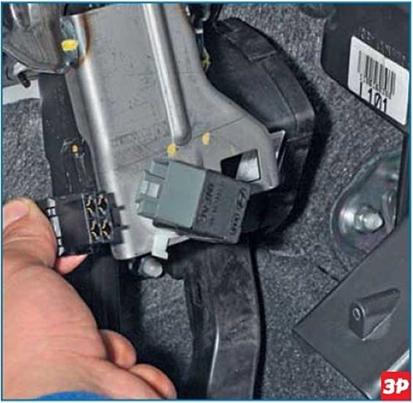

 Нажав фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика. |

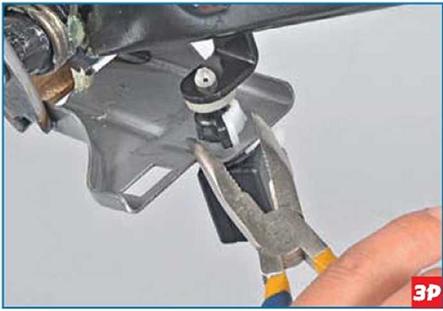

 Слегка сжав пассатижами два усика держателя датчика (для наглядности показываем на демонтированном педальном узле)... |
...вынимаем датчик в сборе из отверстия в кронштейне узла.
Вынимаем фиксатор и повернув, снимаем держатель датчика.
Элементы крепления датчика: 1 - держатель; 2 - фиксатор; 3 - датчик.
При монтаже датчика вставляем его держатель в отверстие кронштейна педального узла и вводим наконечник датчика в держатель до упора в буфер (полупрозрачный) кронштейна. При этом шток датчика полностью «утонет» в наконечнике. Поворачиваем датчик по часовой стрелке (глядя со стороны корпуса датчика). При этом за счет наклонных выступов на наконечнике датчика он отодвинется от буфера педали на заданное расстояние. В этом положении датчика вставляем в держатель сЬиксатоо.
