Газель до 2009 года. Электросхемы - часть 2

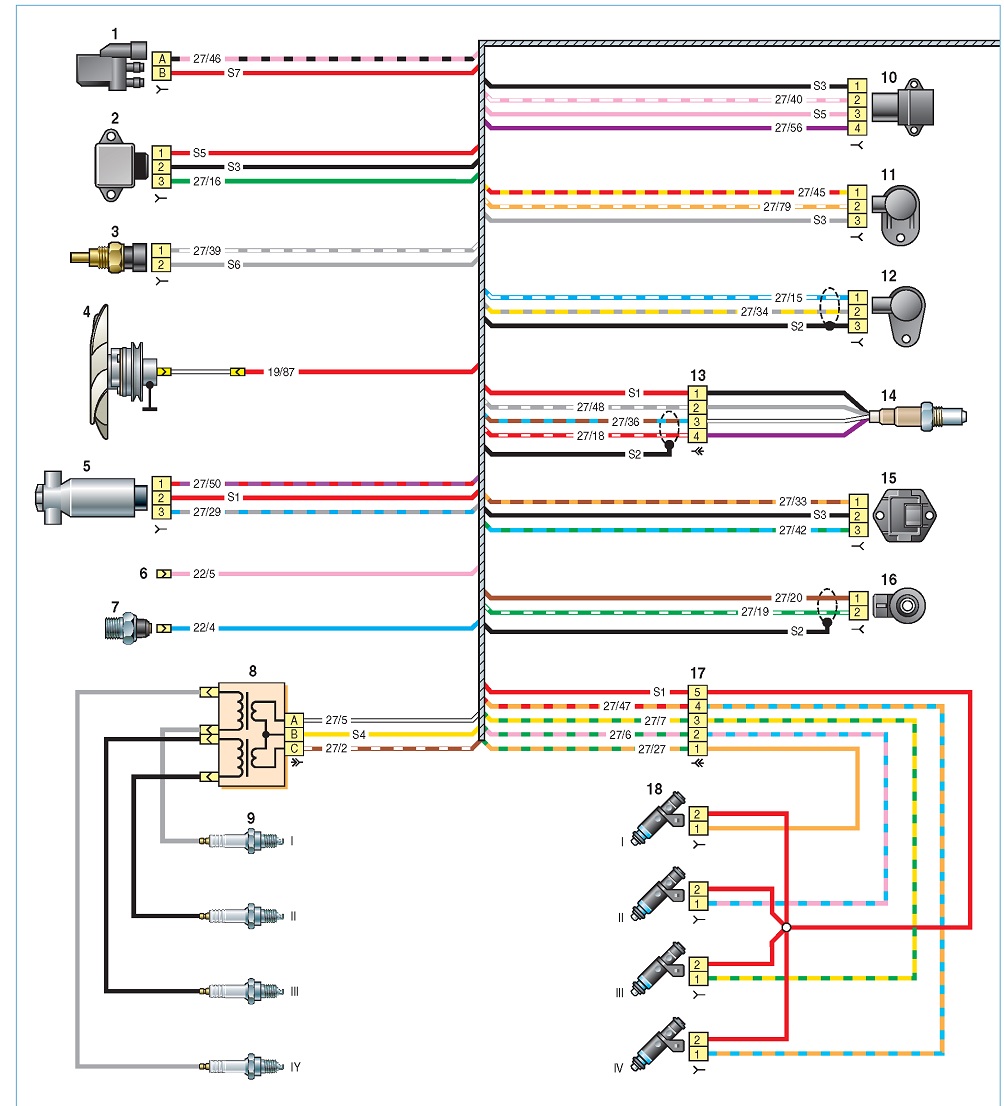

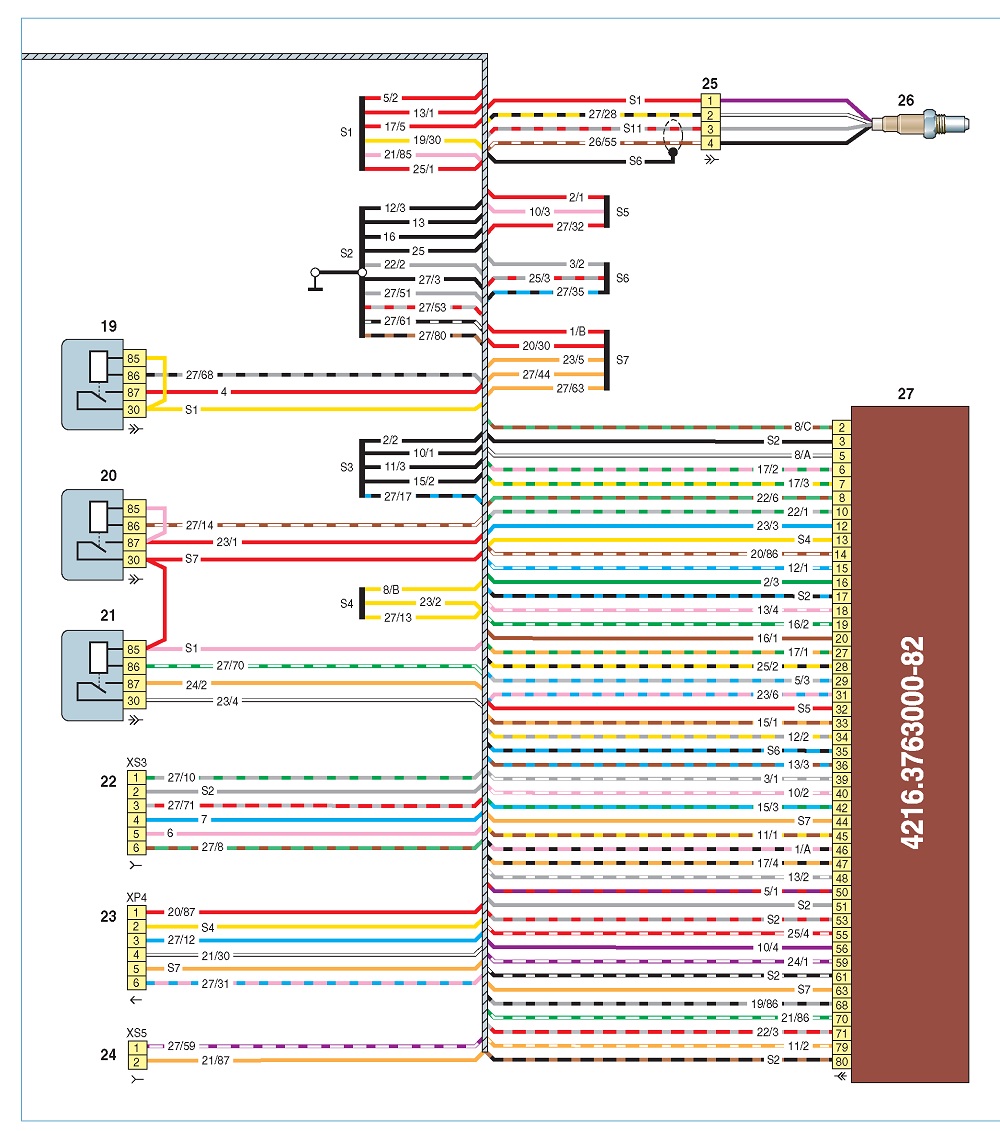

Схема соединений жгута проводов системы управления двигателем УМЗ-4216 (Евро 3): 1 — клапан продувки адсорбера; 2 — датчик положения дроссельной заслонки; 3 — датчик температуры охлаждающей жидкости; 4 — муфта вентилятора; 5 — регулятор холостого хода; 6 — клемма D генератора; 7 — датчик сигнализатора аварийного давления масла; 8 — катушка зажигания; 9 — свечи зажигания; 10 — датчик абсолютного давления и температуры воздуха на впуске; 11 — датчик фаз; 12 — датчик положения коленчатого вала; 13 — колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 — управляющий датчик концентрации кислорода;

15 — датчик неровной дороги; 16 — датчик детонации; 17 — колодка соединения со жгутом проводов форсунок; 18 — форсунки; 19 — реле муфты вентилятора; 20 — главное реле; 21 — реле топливного насоса; 22, 23, 24 — колодки соединения с передним жгутом проводов; 25 — колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 26 — диагностический датчик концентрации кислорода; 27 — электронный блок управления двигателем (контроллер) МИКАС М10.3

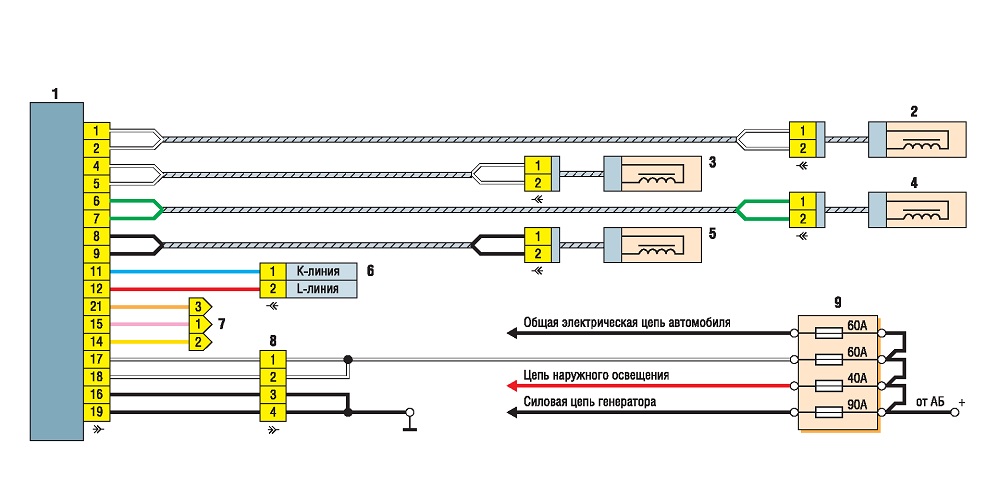

Схемы электрооборудования антиблокировочной системы тормозов: 1 — электронный блок управления АБС;
2 — датчик скорости вращения правого заднего колеса; 3 — датчик скорости вращения правого переднего колеса; 4 — датчик скорости вращения левого переднего колеса; 5 — датчик скорости вращения левого заднего колеса; 6 — колодка диагностики (диагностический разъем); 7 — колодка для соединения с бортовой сетью автомобиля; 8 — колодка соединения со жгутом питания системы ABS; 9 — центральный (основной) блок предохранителей в моторном отсеке
