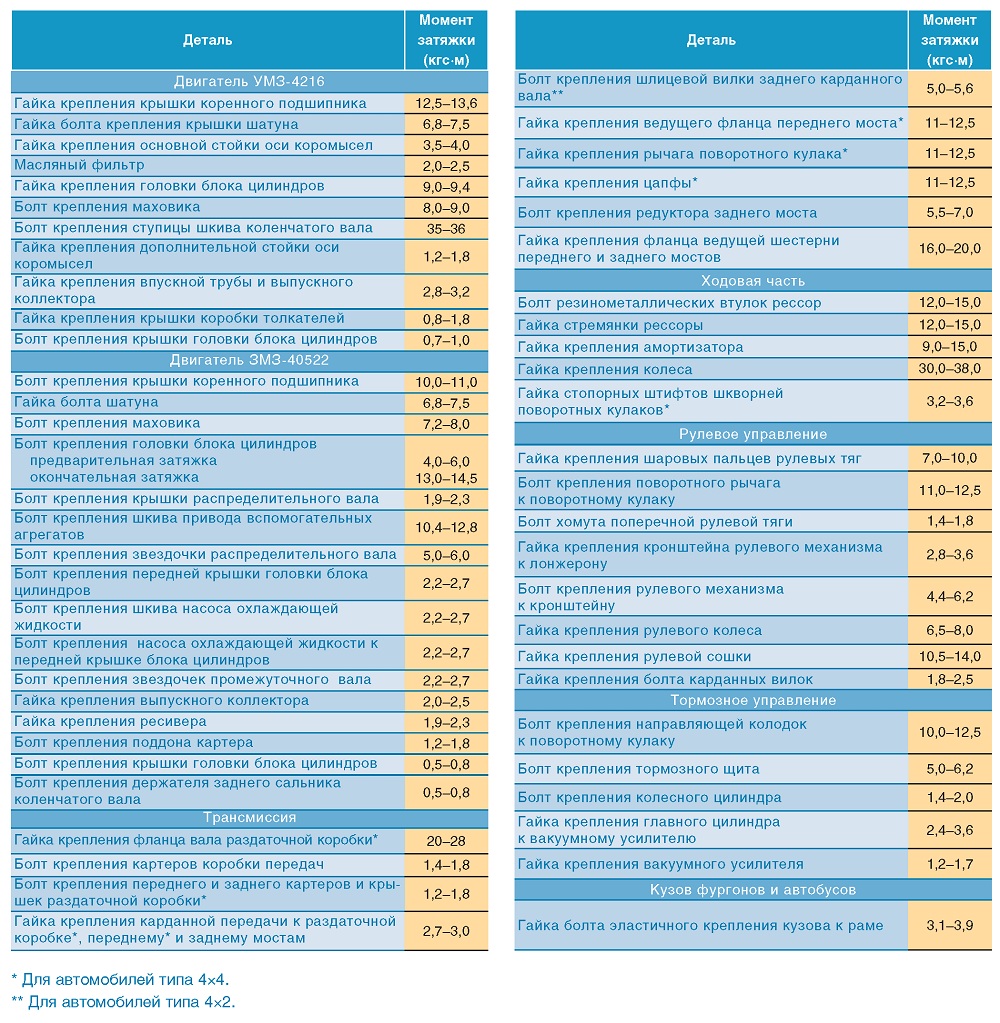

Деталь

Момент

затяжки

(кгсм)

Двигатель УМЗ-4216

Гайка крепления крышки коренного подшипника

12,5—13,6

Гайка болта крепления крышки шатуна

6,8—7,5

Гайка крепления основной стойки оси коромысел

3,5—4,0

Масляный фильтр

2,0—2,5

Гайка крепления головки блока цилиндров

9,0—9,4

Болт крепления маховика

8,0—9,0

Болт крепления ступицы шкива коленчатого вала

35—36

Гайка крепления дополнительной стойки оси коромысел

1,2—1,8

Гайка крепления впускной трубы и выпускного коллектора

2,8—3,2

Гайка крепления крышки коробки толкателей

0,8—1,8

Болт крепления крышки головки блока цилиндров

0,7—1,0

Двигатель ЗМЗ-40522

Болт крепления крышки коренного подшипника

10,0—11,0

Гайка болта шатуна

6,8—7,5

Болт крепления маховика

7,2—8,0

Болт крепления головки блока цилиндров предварительная затяжка окончательная затяжка

5

°-*

61

—— О о ■'t со

Болт крепления крышки распределительного вала

1,9—2,3

Болт крепления шкива привода вспомогательных агрегатов

10,4—12,8

Болт крепления звездочки распределительного вала

5,0—6,0

Болт крепления передней крышки головки блока цилиндров

2,2—2,7

Болт крепления шкива насоса охлаждающей жидкости

2,2—2,7

Болт крепления насоса охлаждающей жидкости к передней крышке блока цилиндров

2,2—2,7

Болт крепления звездочек промежуточного вала

2,2—2,7

Гайка крепления выпускного коллектора

2,0—2,5

Гайка крепления ресивера

1,9—2,3

Болт крепления поддона картера

1,2—1,8

Болт крепления крышки головки блока цилиндров

0,5—0,8

Болт крепления держателя заднего сальника коленчатого вала

0,5—0,8

Трансмиссия

Гайка крепления фланца вала раздаточной коробки*

20—28

Болт крепления картеров коробки передач 1,4—1,8

Болт крепления переднего и заднего картеров и кры­шек раздаточной коробки*

1,2—1,8

Гайка крепления карданной передачи к раздаточной коробке*, переднему* и заднему мостам

2,7—3,0

Деталь

Момент

затяжки

(кгсм)

Болт крепления шлицевой вилки заднего карданного вала**

5,0—5,6

Гайка крепления ведущего фланца переднего моста*

11—12,5

Гайка крепления рычага поворотного кулака*

11—12,5

Гайка крепления цапфы*

11—12,5

Болт крепления редуктора заднего моста

5,5—7,0

Гайка крепления фланца ведущей шестерни переднего и заднего мостов

16,0—20,0

Ходовая часть

Болт резинометаллических втулок рессор

12,0—15,0

Гайка стремянки рессоры

12,0—15,0

Гайка крепления амортизатора

9,0—15,0

Гайка крепления колеса

30,0—38,0

Гайка стопорных штифтов шкворней поворотных кулаков*

3,2—3,6

Рулевое управление

Гайка крепления шаровых пальцев рулевых тяг

7,0—10,0

Болт крепления поворотного рычага к поворотному кулаку

11,0—12,5

Болт хомута поперечной рулевой тяги

1,4—1,8

Гайка крепления кронштейна рулевого механизма к лонжерону

2,8—3,6

Болт крепления рулевого механизма к кронштейну

4,4—6,2

Гайка крепления рулевого колеса

6,5—8,0

Гайка крепления рулевой сошки

10,5—14,0

Гайка крепления болта карданных вилок

1,8—2,5

Тормозное управление

Болт крепления направляющей колодок к поворотному кулаку

10,0—12,5

Болт крепления тормозного щита

5,0—6,2

Болт крепления колесного цилиндра

1,4—2,0

Гайка крепления главного цилиндра к вакуумному усилителю

2,4—3,6

Гайка крепления вакуумного усилителя

1,2—1,7

Кузов фургонов и автобусов

Гайка болта эластичного крепления кузова к раме

3,1—3,9
