Газель до 2009 года. Замена электровентилятора и резистора основного отопителя
Снимаем полку секции для документов (см. «Снятие и разборка панели приборов», с. 312).
Далее для наглядности операции показаны при снятой панели приборов. Для замены резистора электродвигателя отопителя...

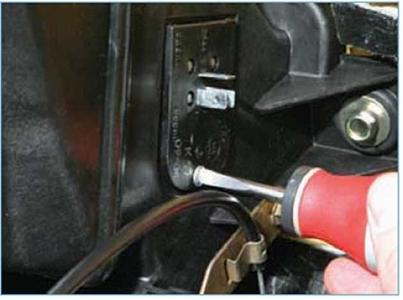

 Шлицевой отверткой отворачиваем саморез крепления резистора. |
Снимаем резистор с кожуха отопителя.
Устанавливаем новый резистор в обратной последовательности.
Для замены электровентилятора отопителя...

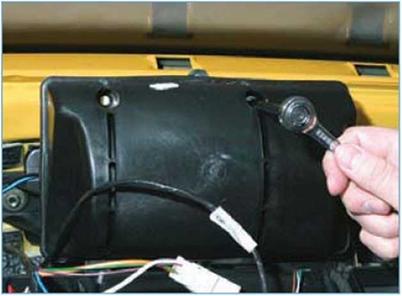

 ...головкой «на 8» отворачиваем два самореза крепления верхнего кожу ха отопителя. |
|
Снимаем верхний кожух |

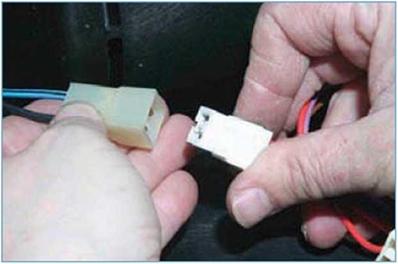

| Разъединяем колодки проводов электровентилятора. |

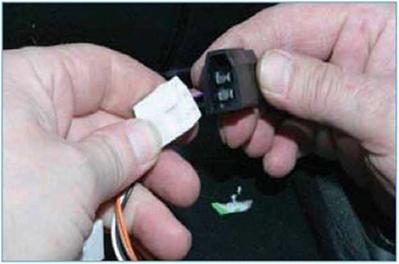

Разъединяем колодки проводов электровентилятора.
|
Диффузор устанавливают узкой частью в сторону вентилятора.

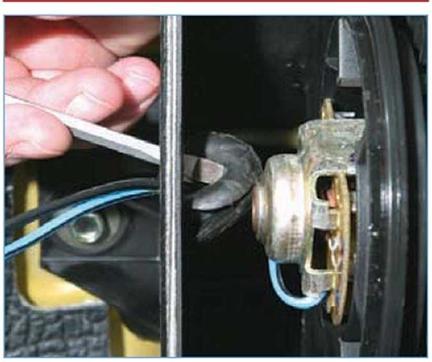

Отверткой проталкиваем резиновый уплотнитель проводов внутрь кожуха отопителя. |

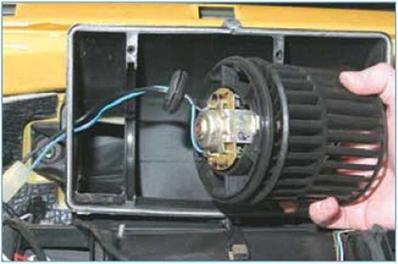

 Вынимаем электровентилятор из кожуха отопителя. Устанавливаем электровентилятор отопителя в обратной последовательности. |
Газель до 2009 года. Снятие панели управления отоплением и вентиляцией
Снимаем панель приборов (см. «Снятие и разборка панели приборов», с. 312).
Отсоединяем колодку проводов от резистора электровентилятора (см.
«Замена электровентилятора и резистора основного отопителя», с. 321).
 Отсоединяем колодку проводов от выключателя электровентилятора дополнительного отопителя. |

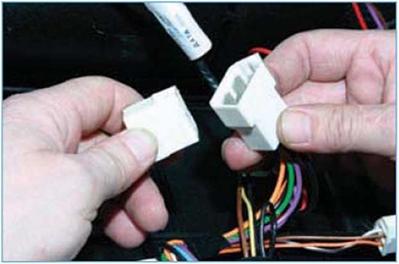

 Разъединяем колодки проводов электровентилятора основного отопителя. |
 Разъединяем колодки проводов крана отопителя. |

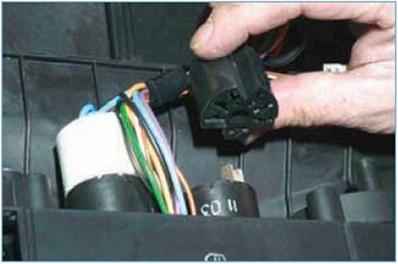

 Разъединяем колодки жгута проводов панели управления отоплением и вентиляцией. |
 |
Освободив пружинный держатель оболочки троса привода заслонок, снимаем наконечник троса со штифта рычага.
Аналогично отсоединяем два других троса привода заслонок от рычагов. Выводя выступы панели управления из пазов пластмассового кронштейна отопителя...
...снимаем панель управления.
Устанавливаем панель управления отоплением и вентиляцией в обратной последовательности.
