Газель до 2009 года. Снятие радиатора основного отопителя

Газель до 2009 года. Снятие радиатора основного отопителя

Сливаем охлаждающую жидкость. Снимаем полку секции для документов, разъединяем колодки жгутов проводов, а также вынимаем два пистона крепления правой стороны облицовки отопителя (см. «Замена крана отопителя», с. 319).

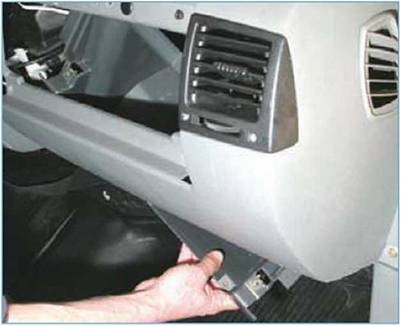

Снимаем полку вещевого ящика (см. «Снятие и разборка панели приборов», с. 312).

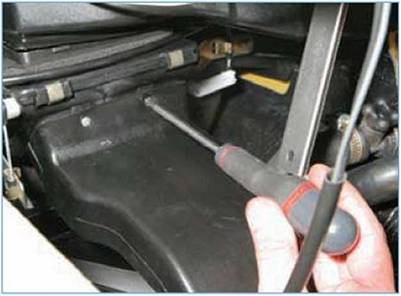

Крестообразной отверткой отворачиваем два самореза крепления воздуховода подачи воздуха в ноги пассажиров переднего ряда сидений.

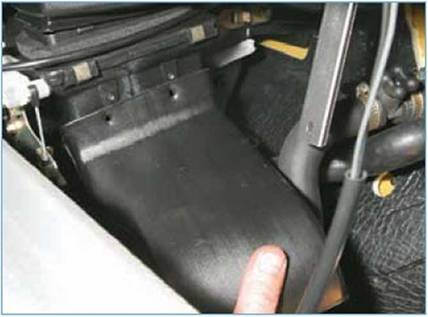

Снимаем воздуховод.

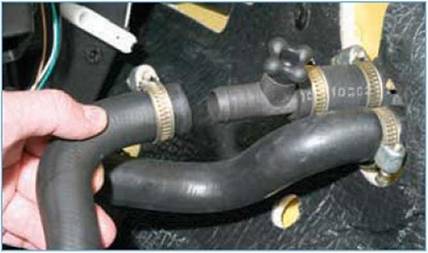

Ослабив затяжку хомута головкой «на 8»...

...снимаем с патрубка тройника отводящий шланг радиатора отопителя.

Опустив свободный конец шланга, сливаем остатки охлаждающей жидкости из радиатора отопителя в заранее подготовленную емкость. Ослабив затяжку хомута...

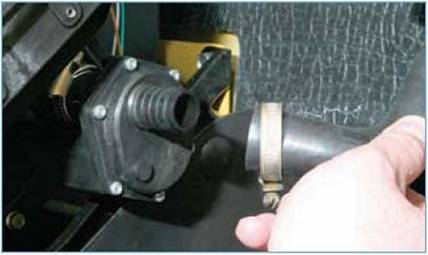

...снимаем с патрубка крана радиатора отопителя подводящий шланг.

Далее для наглядности операции показаны при снятой панели приборов.

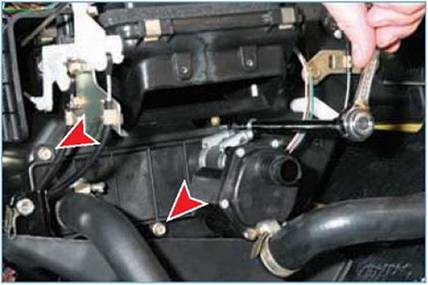

Головкой «на 8» с удлинителем отворачиваем три самореза крепления облицовки радиатора.

Отведя правую сторону облицовки отопителя вниз (см. «Замена крана отопителя», с. 319)...

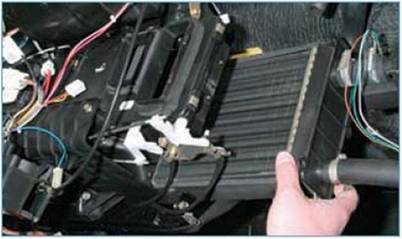

...вынимаем радиатор из кожуха отопителя.

Ослабив затяжку хомутов...

...снимаем с патрубков радиатора подводящий шланг с краном и отводящий шланг.

Снимаем облицовку радиатора и уплотнитель.

Перед установкой радиатора промываем его и обдуваем сжатым воздухом.

Устанавливаем радиатор отопителя в обратной последовательности. Облицовка устанавливается в одном положении. Заливаем охлаждающую жидкость и удаляем из системы воздух. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.
