Газель до 2009 года. Разборка основного отопителя

Газель до 2009 года. Разборка основного отопителя

Демонтируем основной отопитель (см. «Снятие основного отопителя», с. 322).

Снимаем с отопителя электровентилятор (см. «Замена электровентилятора и резистора основного отопителя», с. 321), радиатор (см. «Снятие радиатора основного отопителя», с. 320) и панель управления отопителем (см. «Снятие панели управления отоплением и вентиляцией», с. 322).

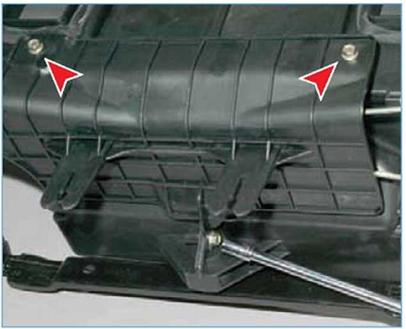

Головкой «на 8» отворачиваем три

самореза крепления кронштейна па

нели управления отопителем...

...и снимаем кронштейн.

Для снятия правого блока заслонок...

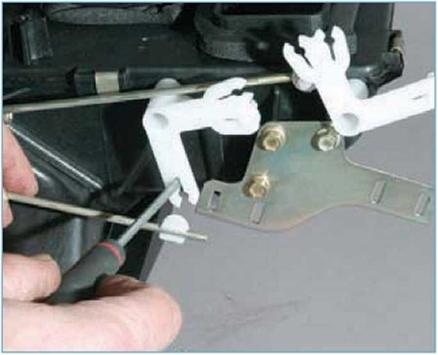

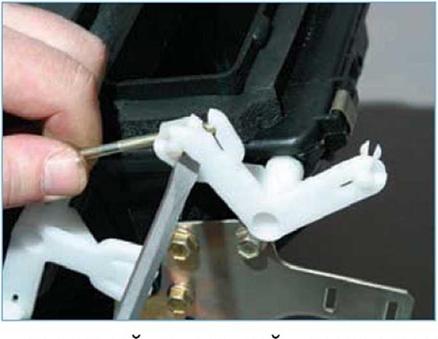

...шлицевои отверткой разжимаем паз рычага привода заслонки...

...и отсоединяем наконечник тяги от рычага.

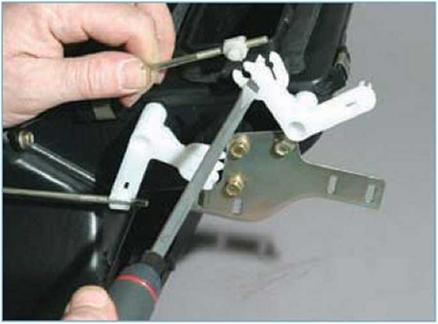

Аналогично отсоединяем наконечник другой тяги от второго рычага привода заслонок.

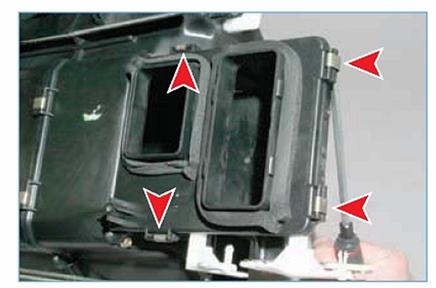

Поддев отверткой, освобождаем четыре пружинные скобы крепления диффузоров правого блока заслонок.

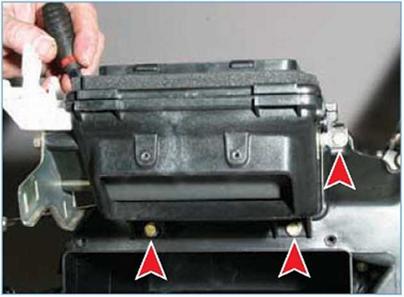

Головкой «на 8» отворачиваем четыре самореза крепления блока заслонок к кожуху отопителя.

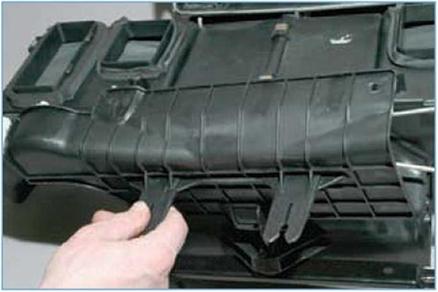

Выведя диффузоры из зацепления с кожухом отопителя...

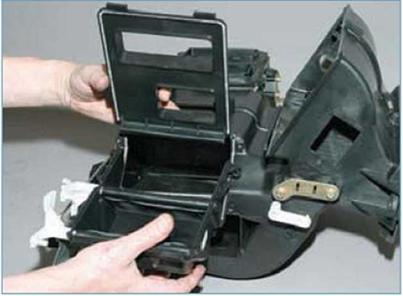

...снимаем правый блок заслонок.

Аналогично снимаем левый блок заслонок.

Головкой «на 8» отворачиваем гайку

крепления поперечины кронштейна

к отопителю...

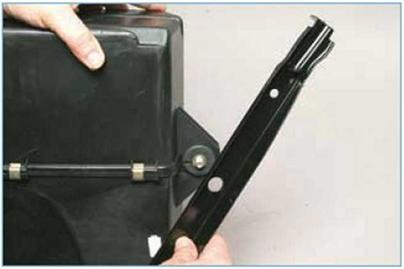

...и снимаем поперечину.

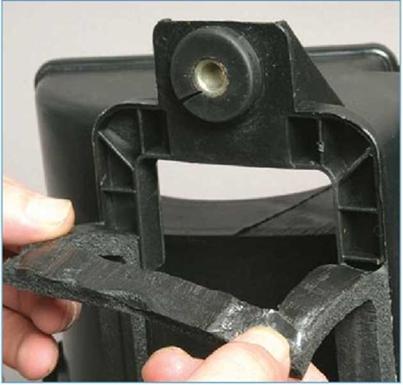

Снимаем с кожуха отопителя уплотнитель.

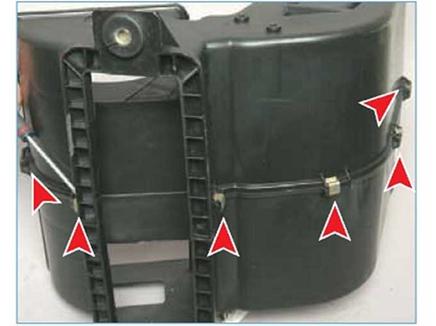

Поддев шлицевой отверткой, освобождаем девять пружинных скоб (три скобы на фото не видны)...

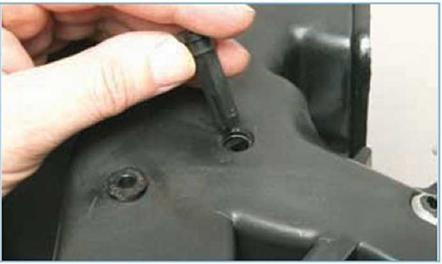

...и головкой «на 8» отворачиваем два самореза крепления двух частей кожуха отопителя.

Поддев отверткой...

...вынимаем ось верхней центральной заслонки из отверстия левой части кожуха отопителя.

Аналогично вынимаем ось нижней центральной заслонки.

Разъединяем части кожуха.

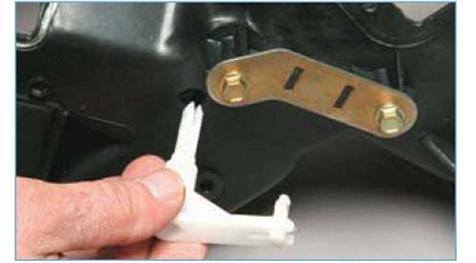

Ось верхней центральной заслонки, входящей в отверстие правой части кожуха, выполнена заодно с рычагом привода.

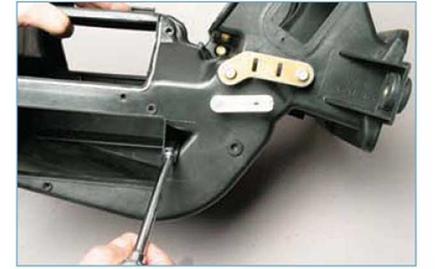

Поддев отверткой...

...вынимаем ось рычага верхней заслонки из отверстия правой части кожуха отопителя.

Поддеваем отверткой и...

...вынимаем ось нижней заслонки. Вынимаем заслонки из правой части кожуха.

Собираем отопитель в обратной последовательности.
