Газель до 2009 года. Электросхемы

Газель до 2009 года. Электросхемы - часть 1

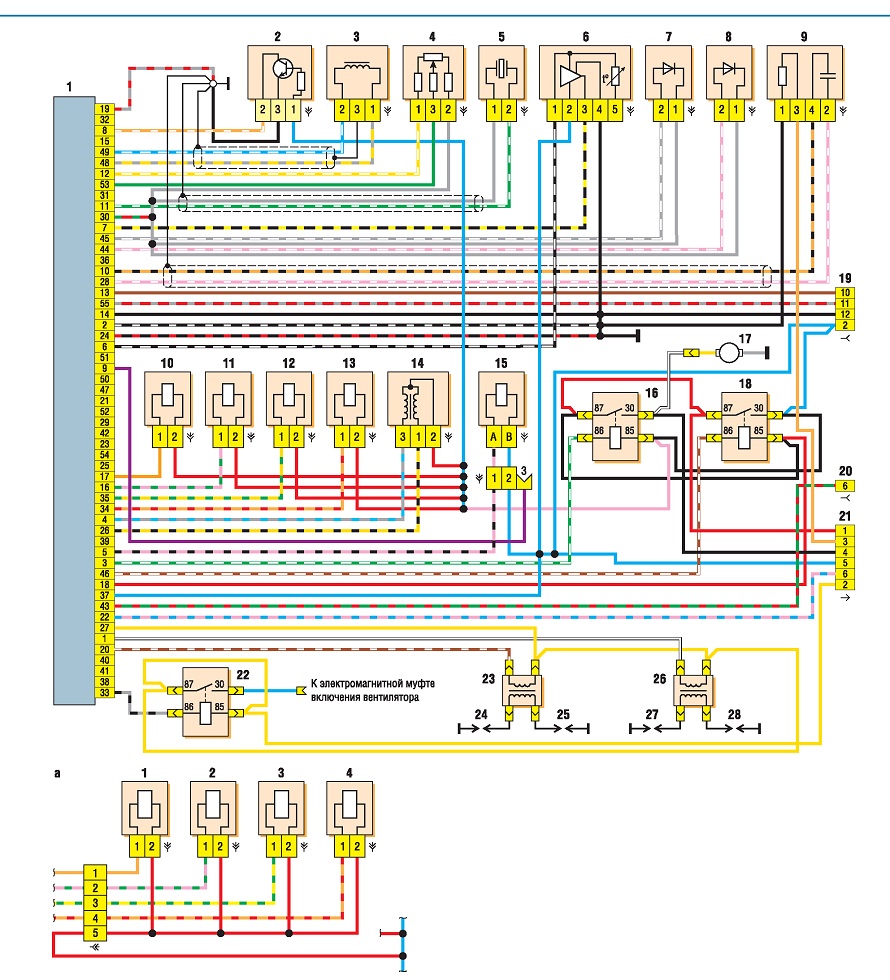

Схема системы управления двигателями УМЗ-4216, ЗМЗ-40522: 1 – электронный блок системы управления
двигателем; 2 – датчик фаз (датчик положения распределительного вала); 3 – датчик положения коленчатого вала; 4 –
датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха;
7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном
трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрали-
затором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера
(для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 –
электродвигатель топливного насоса; 18 – реле системы управления двигателем; 19 – диагностический
разъем; 20 – колодка для подсоединения к тахометру; 21 – колодка для соединения системы управления
двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23,
26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на
автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 –форсунки)

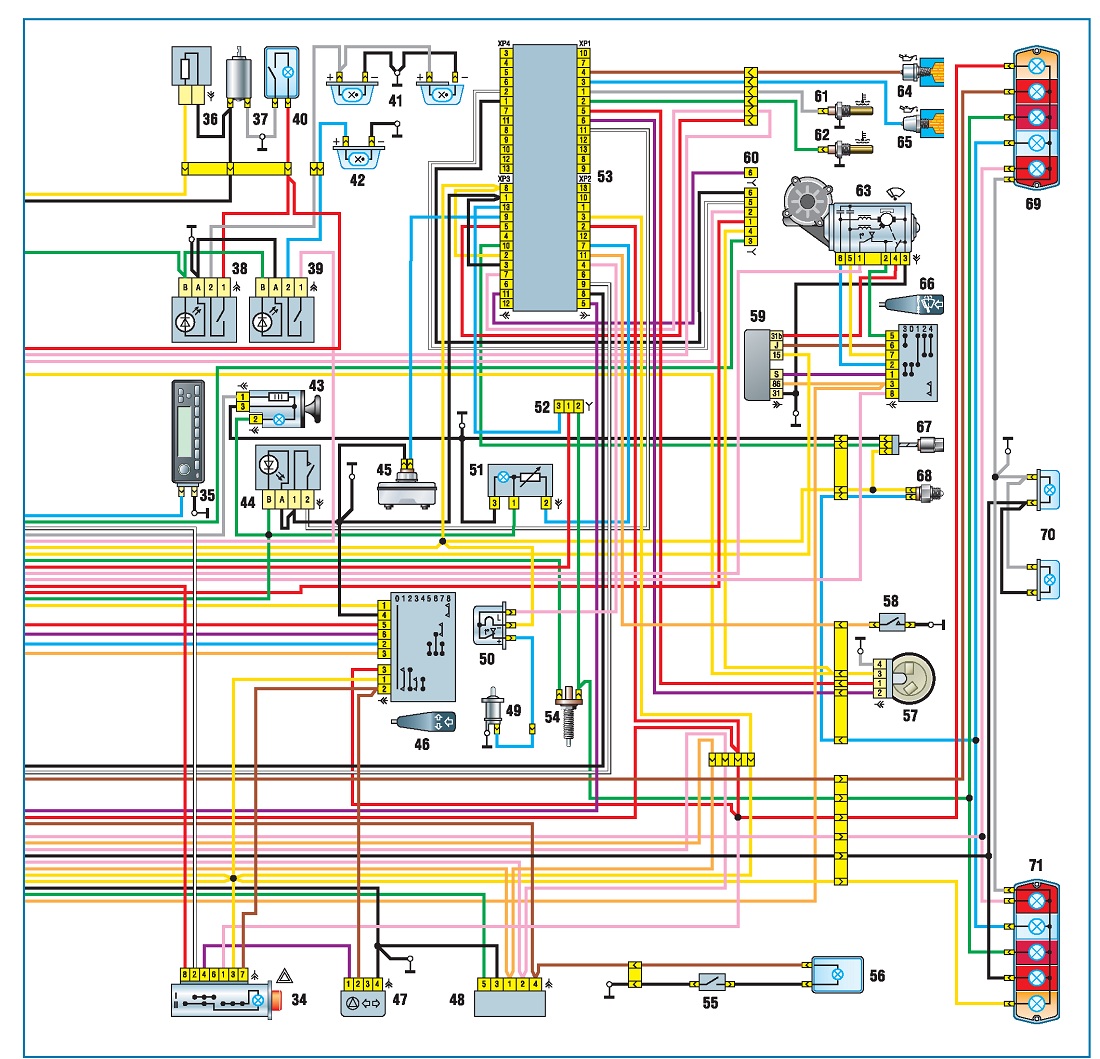

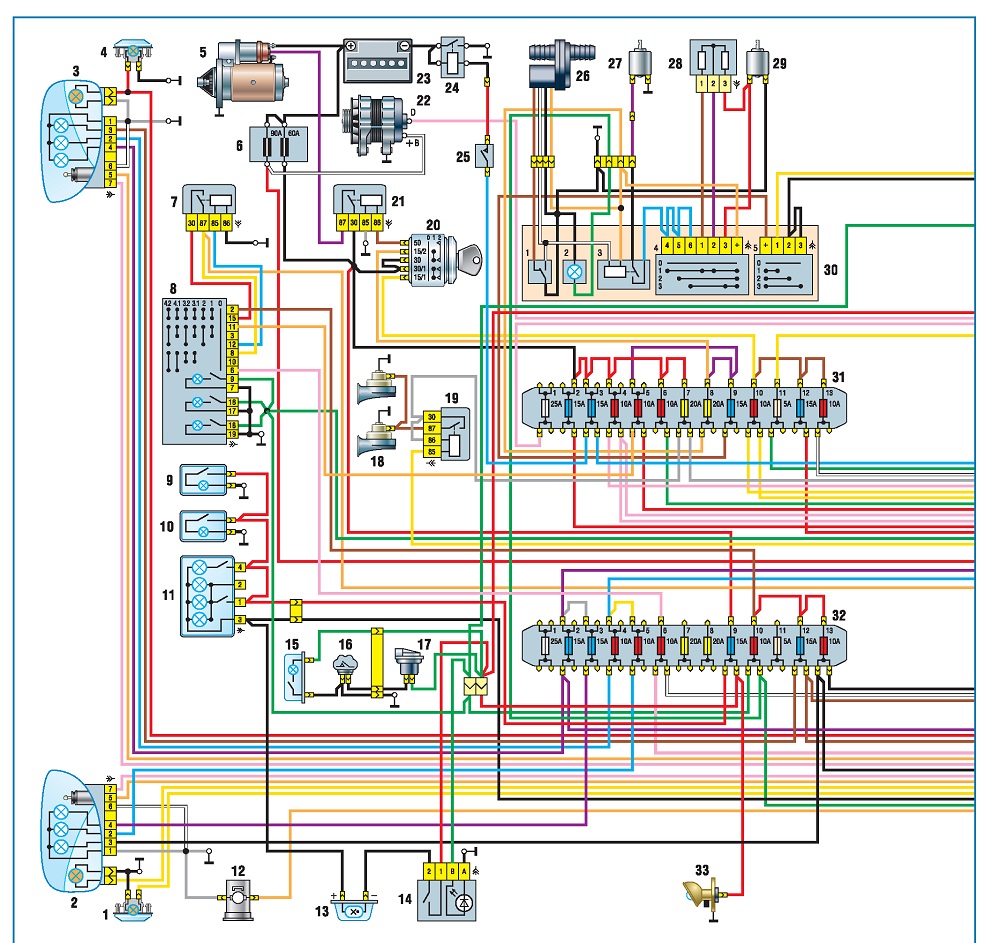

Схема электрооборудования автомобилей с двигателями УМЗ-4216, ЗМЗ-40522: 1 — левый боковой указа-
тель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель поворота; 5 — стартер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9, 10 — плафоны освещения грузового салона (для автофургонов); 11 — плафон освещения передней части кабины; 12 — электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 — выключатель плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 — плафон платформы (ГАЗ-3302, —33021, —33027); 16 — выключатель зуммера (ГАЗ-3302, —33021, —33027); 17 — зуммер сигнала водителю (ГАЗ-3302, —33021, —33027); 18 — звуковые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод крана отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопителя; 30 — панель управления отоплением и вентиляцией (1 — выключатель крана отопителя; 2 — лампа подсветки панели управления отоплением и вентиляцией; 3 — реле; 4 — выключатель элетровентилятора основного отопителя; 5 — выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 — верхний блок предохранителей (в салоне); 32 — нижний блок предохранителей (в салоне); 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации;

35 — радиоприемник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона (правая сторона); 39 — выключатель плафона освещения салона (левая сторона); 40 — плафон освещения подножки (для автобусов); 41 — плафоны освещения салона (правая сторона); 42 — плафон освещения салона (левая сторона); 43 — прикуриватель; 44 — выключатель проверки исправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 — реле указателей поворота; 48 — переключатель электрокорректоров фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле-прерыватель сигнализатора стояночного тормоза; 51 — регулятор освещения комбинации приборов; 52 — разъем (колодка проводов) для подсоединения системы АБС; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещения вещевого ящика; 56 — плафон освещения вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4); 59 — реле управления стеклоочистителем; 60 — колодки системы управления двигателем; 61 — датчик указателя температуры охлаждающей жидкости; 62 — датчик сигнализатора перегрева охлаждающей жидкости; 63 — стеклоочиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 — датчик скорости; 68 — выключатель ламп света заднего хода; 69 — задний фонарь (правый); 70 — фонари освещения номерного знака; 71 — задний фонарь (левый)
