Газель до 2009 года. Снятие и проверка датчика детонации двигателя ЗМЗ-40522

Работу выполняем на смотровой ка­наве или эстакаде.

Снимаем грязезащитный щиток дви­гателя.

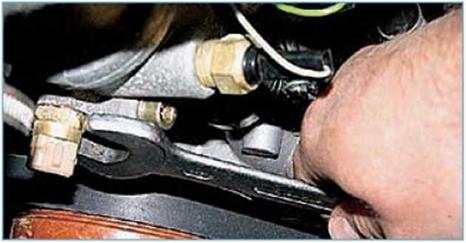

Снизу автомобиля...

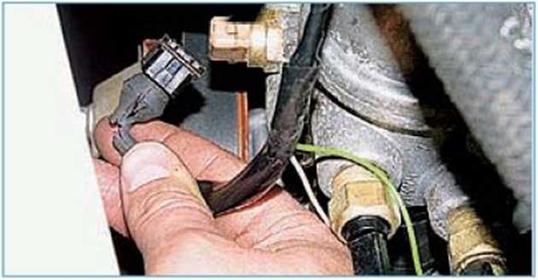

Подсоединяем к выводам датчика вольтметр и, легко постукивая по корпусу датчика твердым предме­том, наблюдаем изменение напря­жения.

Отсутствие импульсов напряжения указывает на неисправность дат­чика. Полностью убедиться в неис­правности датчика можно только на специальном вибростенде. Устанавливаем датчик детонации в обратной последовательности.





Газель до 2009 года. Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-40522

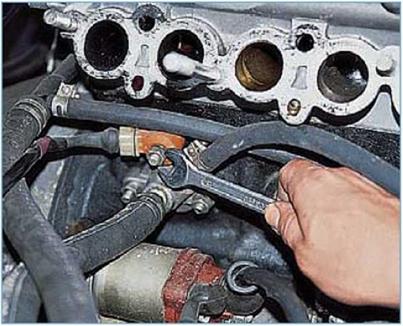

Частично сливаем из двигателя ох­лаждающую жидкость - до уровня расположения датчика.

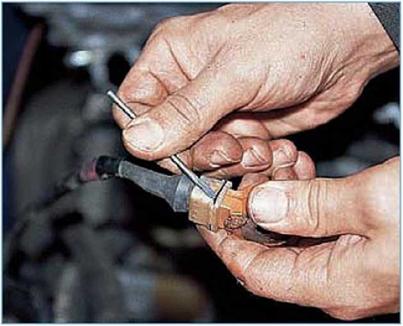

Шилом или тонкой отверткой поддева­ем фиксатор колодки жгута проводов системы управления двигателем...

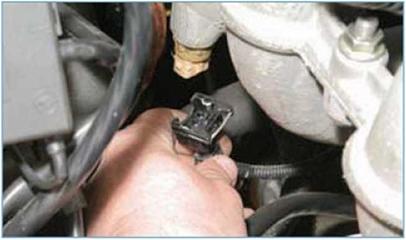

...и отсоединяем колодку от разъ­ема датчика температуры.

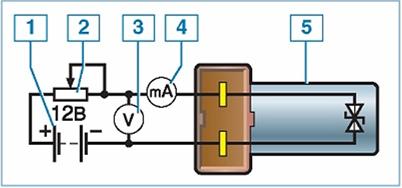

Схема проверки датчика температуры:

1 - аккумуляторная батарея; 2 - перемен­ный резистор 10 кОм; 3 - вольтметр; 4 - миллиамперметр; 5 - датчик

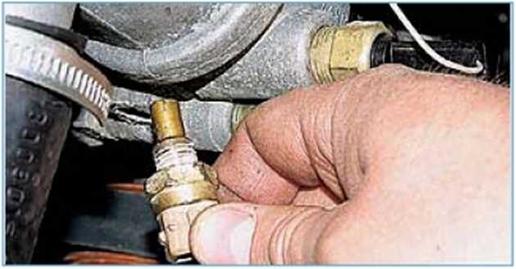

...датчик температуры охлаждаю­щей жидкости из отверстия корпуса термостата.

Надеваем на выводы датчика об­резки полихлорвиниловой труб­ки, вставляем в них оголенные на 7-8 мм концы проводов и собираем схему (см. рис.).

Последними подсоединяем провода к выводам аккумуляторной батареи, убедившись, что схема собрана пра­вильно.

Переменным резистором при помо­щи миллиамперметра устанавлива­ем ток в цепи в интервале от 1 до 1,5 мА.

Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20 °С).

Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.

Характеристика датчика
температуры*
Температура, °С	Напряжение, В
25	2,98
30	3,03
40	3,13
50	3,23
60	3,33
70	3,43
80	3,53
90	3,63
100	3,73





У исправного датчика напряжение в цепи должно быть близким к величи­нам, указанным в таблице. Неисправный датчик заменяем. Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.

Перед установкой датчика на место наносим на его резьбу герметик.

Газель до 2009 года. Снятие датчика температуры воздуха во впускном трубопроводе

Снимаем датчик для проверки и за­мены.

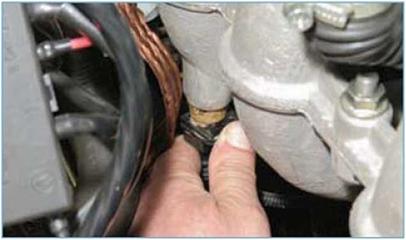

...и отсоединяем колодку проводов от разъема датчика температуры.

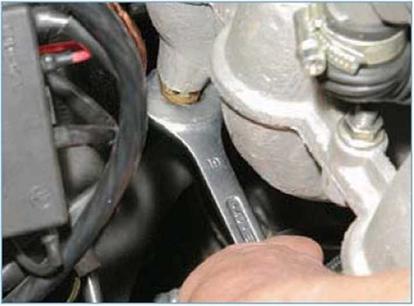

Ключом «на 19» выворачиваем дат­чик из отверстия впускного трубоп­ровода...

Проверяем датчик температуры так же, как датчик температуры ох­лаждающей жидкости (см. «Снятие и проверка датчика температуры охлаждающей жидкости», с. 157). Неисправный датчик заменяем. Устанавливаем датчик в обратной последовательности, нанеся на его резьбу герметик.
