Газель до 2009 года. Снятие датчика фаз двигателя ЗМЗ-40522

Снимаем датчик фаз для замены, а также при ремонте головки блока ци­линдров.

Нажав на фиксатор...

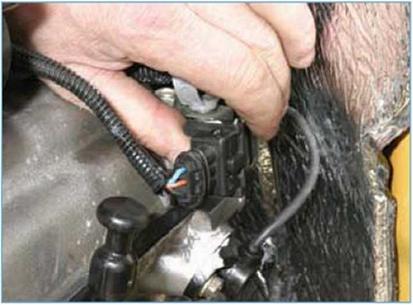

...разъединяем колодки проводов датчика и жгута проводов системы управления.

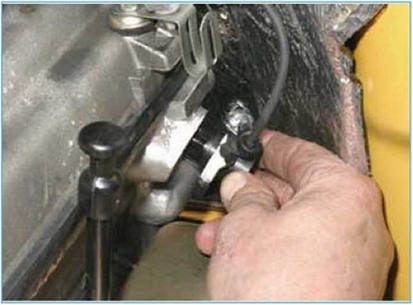

Вынимаем колодку проводов датчика из пружинного держателя.









Во избежание короткого замыка­ния...

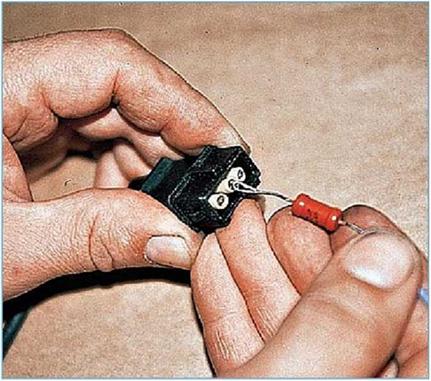

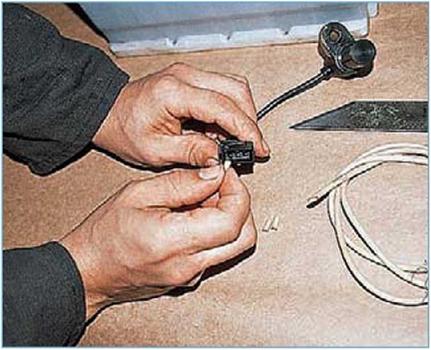

...на выводы датчика надеваем ко­роткие обрезки полихлорвиниловой трубки небольшого диаметра.

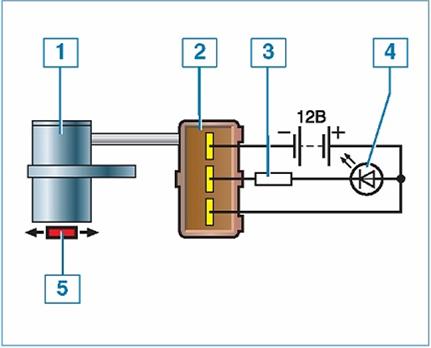

Электрическая схема проверки дат­чика положения распределительного вала: 1 - датчик; 2 - штекерная колод­ка датчика; 3 - резистор 0,5-0,6 кОм; 4 - светодиод АЛ307; 5 - металлическая пластина.

Убедившись, что схема собрана пра­вильно...

...подсоединяем провода к выводам аккумуляторной батареи. При этом светодиод должен загореться и по­гаснуть.

При перемещении вблизи торца дат­чика лезвия отвертки исправный датчик должен реагировать кратков­ременным включением светодиода.

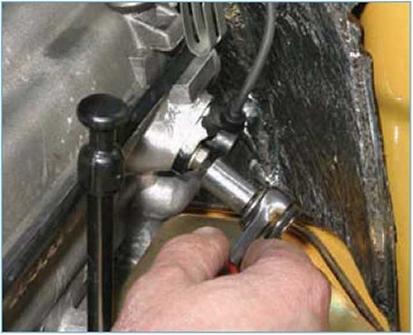

Неисправный датчик заменяем. Устанавливаем датчик положения распределительного вала в обратной последовательности.
