Газель до 2009 года. Замена маслоотражательных колпачков клапанов двигателя УМЗ-4216

Замену маслоотражательных колпачков клапанов выполня­ем в случае повышения (свыше 0,25 л на 100 км пробега) расхода моторного масла на угар при от­сутствии течей масла, исправном состоянии деталей цилиндропор­шневой группы и системы венти­ляции картера.

Выворачиваем из резьбовых от­верстий головки блока цилиндров свечи зажигания (см. «Проверка со­стояния и замена свечей зажига­ния», с. 88).

Снимаем грязезащитный щиток дви­гателя.

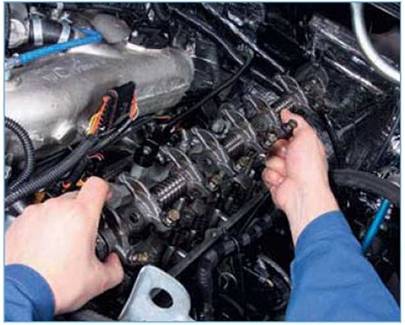

Снимаем ось коромысел в сборе со шпилек головки блока цилиндров (см. «Снятие и разборка оси коро­мысел», с. 50).

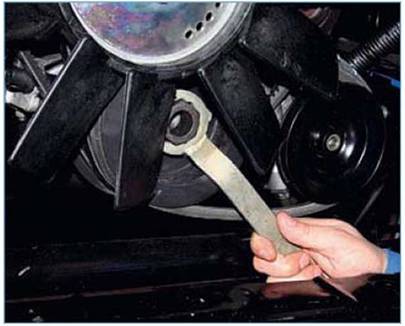

Накидным ключом «на 36» провора­чиваем коленчатый вал по часовой стрелке за болт крепления ступицы шкива коленчатого вала (радиатор для наглядности снят)...

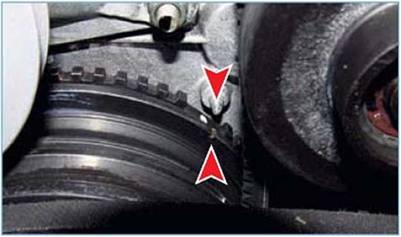

...до совпадения метки на шкиве со штифтом на крышке распредели­тельных шестерен.

В этом положении коленчатого ва­ла (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем масло­отражательные колпачки клапанов 1-го и 4-го цилиндров.

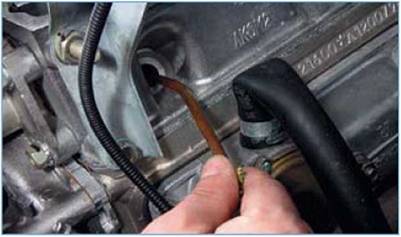

Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпа­чок) пруток из мягкого металла диа­метром около 8 мм.

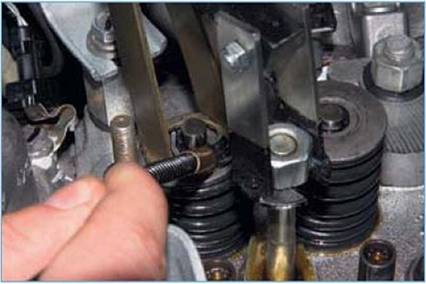

Для установки приспособления - рассухаривателя клапанов...

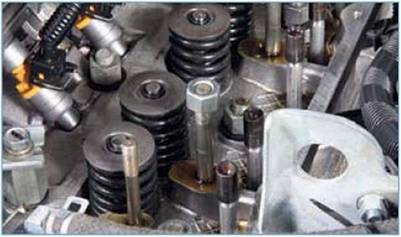

...наворачиваем гайку на шпильку крепления первой основной опоры оси коромысел.

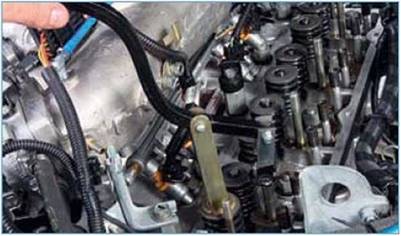

При установке рассухаривателя его подпятник упираем в тарелку

пружин клапана, а зацепной ры­чаг заводим за гайку, навернутую на шпильку.

...и извлекаем магнитом или пинце­том сухари из тарелки клапана.

Отпустив рычаг рассухаривателя, ос­лабляем пружины клапана.

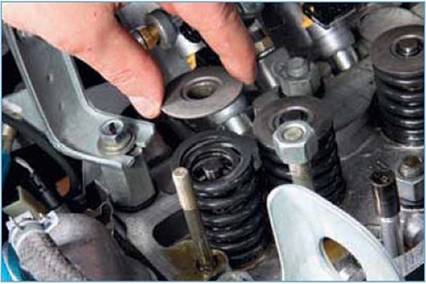

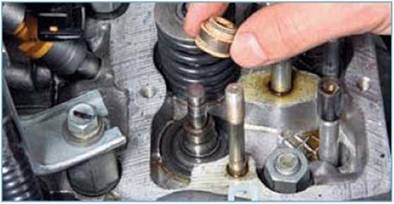

Снимаем тарелку...

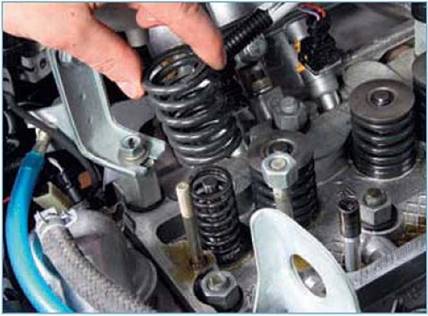

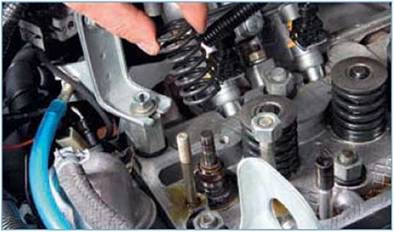

...наружную пружину...

...и внутреннюю пружину клапана.

При наличии специального приспо­собления для снятия маслоотража­тельных колпачков клапанов...

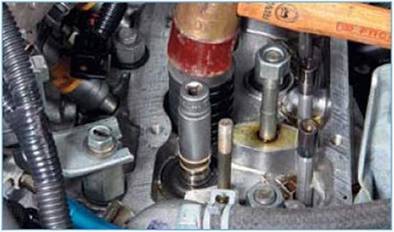

...надеваем цанговый зажим приспо­собления на колпачок и сжимаем его. Нанося удары грузом по верхнему ограничителю приспособления...

...спрессовываем колпачок с на­правляющей втулки клапана.

При отсутствии приспособления под­деваем колпачок двумя отвертками и снимаем его с направляющей втул­ки. Операцию выполняем осторожно, чтобы не повредить хрупкую направ­ляющую втулку.

Перед установкой нового масло­отражательного колпачка очища­ем стержень клапана от отложений и наносим на него тонкий слой мо­торного масла. Аккуратно, чтобы не повредить рабочую кромку саль­ника колпачка, надеваем колпачок на стержень клапана и насаживаем на кромку направляющей втулки.

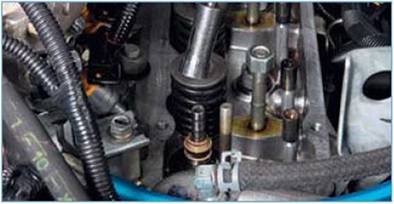

Для напрессовки колпачка на втулку используем специальную оправку. При ее отсутствии можно воспользо­ваться высокой двенадцатигранной инструментальной головкой подхо­дящего размера.

Легкими ударами молотка по оправ­ке напрессовываем колпачок на на­правляющую втулку клапана.

Собираем клапанный механизм в об­ратной последовательности. Извлекаем пруток из свечного отвер­стия. После сборки клапанного меха­низма молотком с бойком из мягкого металла наносим легкий удар по тор­цу клапана для того, чтобы сухари были правильно отцентрованы в про­точке стержня клапана. После заме­ны маслоотражательных колпачков клапанов 1-го и 4-го цилиндров по­ворачиваем коленчатый вал на 180° и аналогично меняем колпачки кла­панов 2-го и 3-го цилиндров.

Сборку выполняем в обратной по­ел едовател ь ности.
