Газель до 2009 года. Ось коромысел двигателя УМЗ-4216 в сборе



Оцениваем состояние деталей, рас­положенных на оси.





Коромысла должны свободно, без за­еданий поворачиваться на оси. На ко­ромыслах и стойках оси не должно быть трещин и разрушений.

При обнаружении дефектов разби­раем ось для замены отдельных эле­ментов. При разборке помечаем положение деталей на оси (раскла­дываем по порядку), чтобы при сбор­ке они заняли правильное положение.

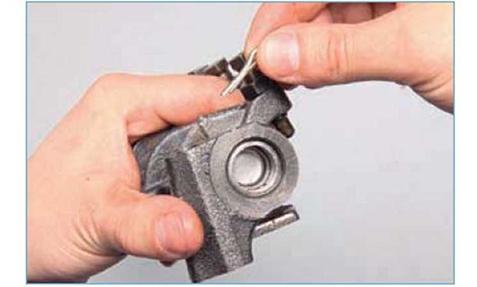

Пассатижами сжимаем усики шплинта...

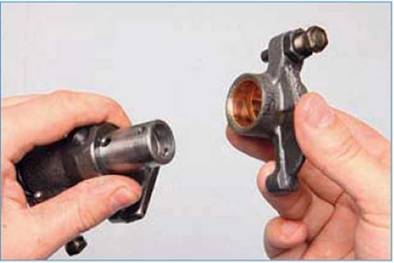

...коромысло...

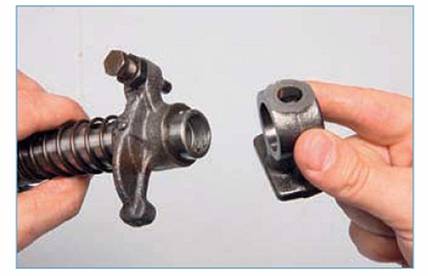

...распорную пружину...

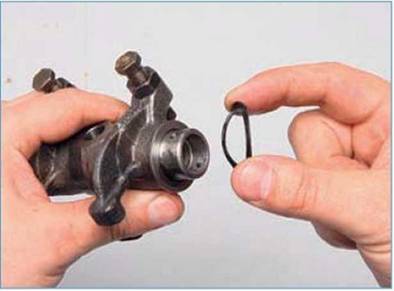

...и другие аналогичные детали.

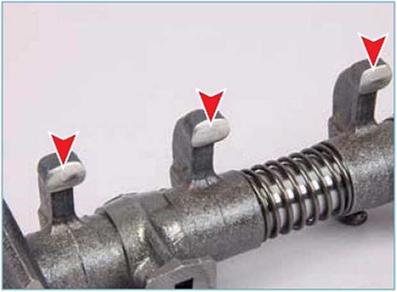

На рабочей поверхности оси не должно быть задиров, глубо­ких рисок и следов чрезмерного износа. Отверстия подвода масла к коромыслам не должны быть за- коксованы.

На рабочей поверхности втулок ко­ромысел не должно быть глубоких рисок и задиров. Регулировочный винт в резьбовом отверстии коро­мысла должен перемещаться без заеданий.

Заменив поврежденные дета­ли, собираем и устанавливаем ось коромысел в обратной пос­ледовательности. При установ­ке оси головки регулировочных винтов должны войти в наконеч­ники соответствующих штанг толкателей. Затягиваем гайки шпилек крепления основных сто­ек оси коромысел равномерно в два приема - сначала до ощу­тимого возрастания момен­та, затем динамометрическим ключом предписанным момен­том (см. «Приложения», с. 325). Затягиваем гайки шпилек креп­ления дополнительных сто­ек оси динамометрическим ключом предписанным моментом (см. «Приложения», с. 325).
