Газель до 2009 года. Замена прокладки крышки головки блока цилиндров двигателя УМЗ-4216
Заменяем прокладку крышки головки блока цилиндров при обнаружении течи масла из-под крышки, когда подтяжкой болтов крепления крышки невозможно устранить течь.

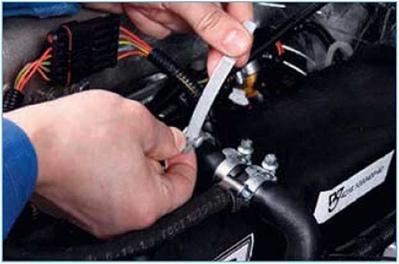

 Расстегиваем пластмассовый хомут крепления к крышке шланга подвода картерных газов к дроссельному узлу. |

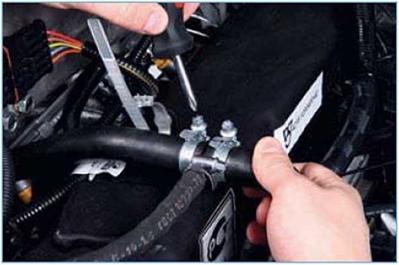

 Отверткой ослабляем затяжку хомута крепления шланга к соединительной втулке... ...и, сдвинув хомут по шлангу... |
 |

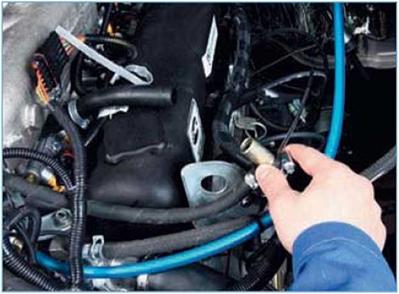

...разъединяем шланг и втулку.
С левой стороны головки блока цилиндров...
 |

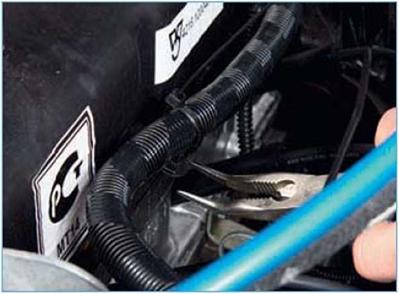

...пассатижами сжимаем концы держателя жгута проводов системы управления двигателем...
 |

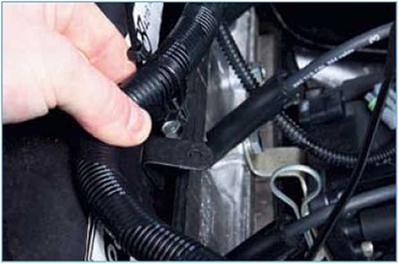

...и вынимаем держатель из отверстия переднего кронштейна крышки головки блока цилиндров.
Аналогично вынимаем держатель жгута проводов системы управления двигателем из отверстия заднего кронштейна крышки головки блока цилиндров.

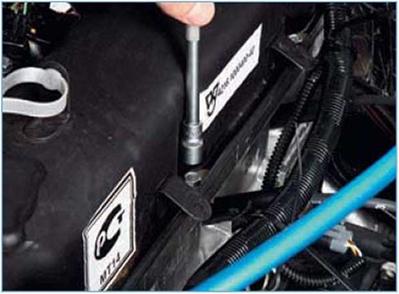

 Головкой «на 10» с удлинителем отворачиваем шесть болтов крепления крышки головки блока цилиндров. |

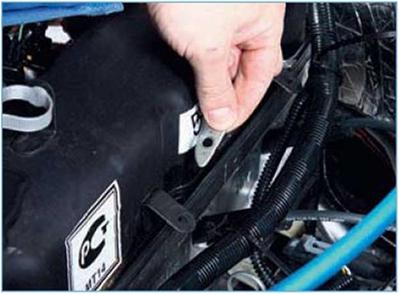

 Вынимаем пластины болтов... |

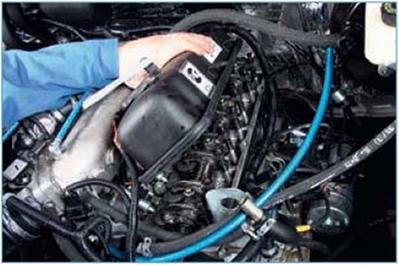

 ...и снимаем крышку головки блока цилиндров в сборе с прокладкой. |

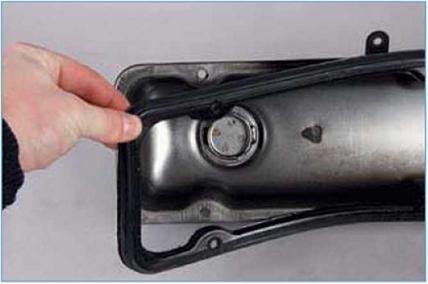

 Снимаем резиновую прокладку с от- бортовки крышки. |
Уплотнительная прокладка крышки головки блока цилиндров.
Перед установкой новой прокладки очищаем привалочные поверхности крышки и блока цилиндров от загрязнений и масла.
Устанавливаем прокладку и крышку в обратной последовательности. Болты крепления крышки головки блока цилиндров равномерно затягиваем предписанным моментом (см. «Приложения», с. 325).
