Daewoo Nexia 2008 года. СНЯТИЕ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ
В салоне под панелью приборов...
|
...снимаем запорную скобу пальца толкателя... |
|

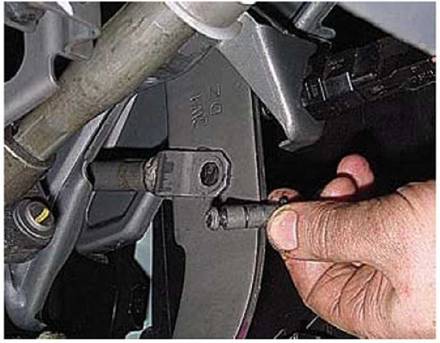

...и вынимаем палец |
В моторном отсеке отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю (см. «Снятие главного тормозного цилиндра», с. 190). Не отсоединяя тормозные трубки от главного цилиндра, сдвигаем его вперед со шпилек усилителя.
|

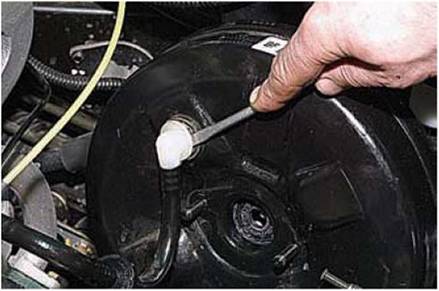

Поддеваем отверткой штуцер трубки подвода разрежения к вакуумному усилителю... |
|

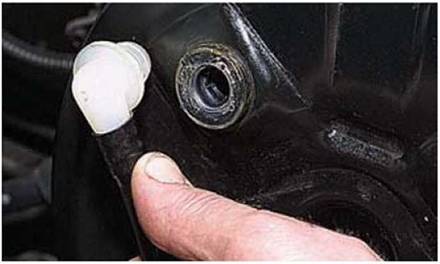

...и отсоединяем штуцер с трубкой. |
|

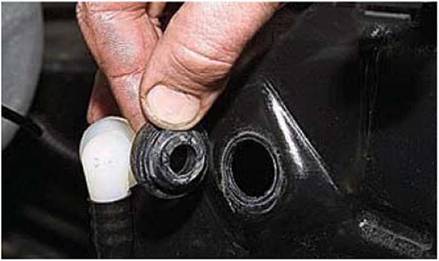

Для замены уплотнительной втулки штуцера извлекаем ее из корпуса усилителя. |
|

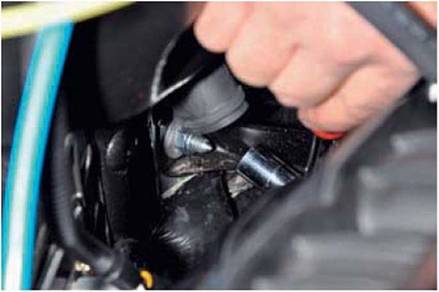

Высокой головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя к щитку передка... |
|

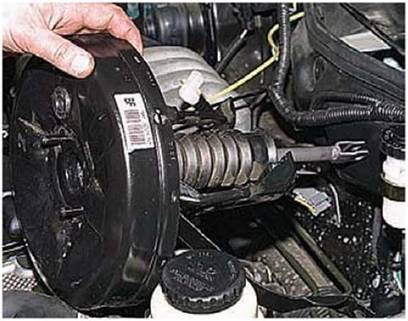

...и снимаем усилитель с кронштейнами в сборе. |
|
Снимаем с толкателя гофрированный защитный чехол. |
|
Размер между осью отверстия вилки толкателя и привалочной поверхностью вакуумного усилителя должен составлять 278,5 мм. Для получения нужного размера... |
|

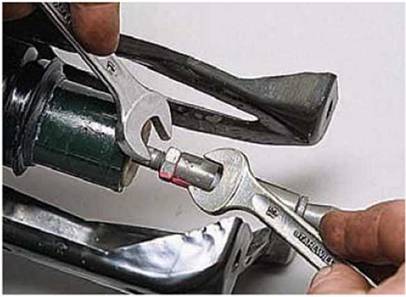

...ключом «на 14» отворачиваем контргайку, удерживая ключом «на 13» регулировочную втулку толкателя. |
Вращая втулку, добиваемся нужного размера. Затягиваем контргайку.
Если вакуумный усилитель необходимо заменить...
|
|

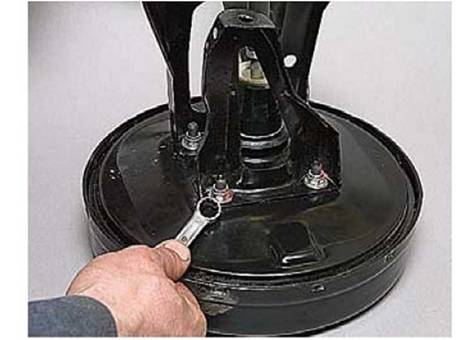

...накидным ключом или головкой «на 12» отворачиваем две гайки крепления кронштейна к корпусу усилителя.
Снимаем кронштейн. Аналогично отсоединяем другой кронштейн. Установку вакуумного усилителя проводим в обратной последовательности.
