Daewoo Nexia 2008 года. ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК

Для замены колодок вывешиваем и снимаем заднее колесо. Снимаем тормозной барабан (см. «Проверка состояния передних и задних тормоз­ных механизмов», с. 35).

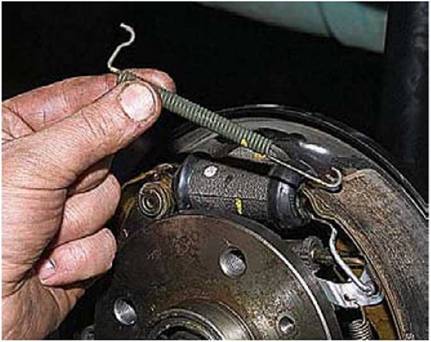

...и снимаем пружину.

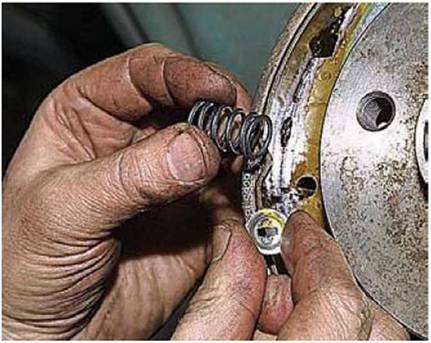

Придерживая пассатижами хвостовик опорной стойки задней колодки, на­жимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хво­стовиком стойки.

Выводим заднюю тормозную ко­лодку из пространства между щитом тормозного механизма и ступицей и отсоединяем наконеч­ник стояночного троса от разжим­ного рычага колодок.

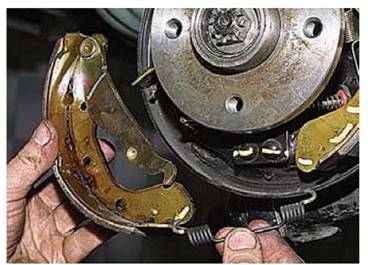

Отсоединив нижнюю стяжную пру­жину, снимаем заднюю колодку

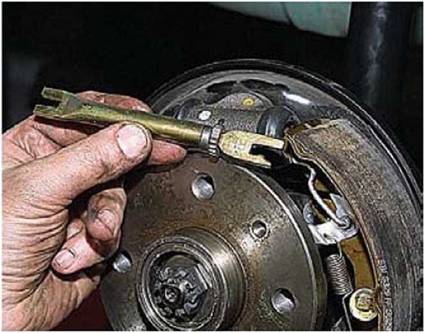

Снимаем распорную планку в сборе.

Снимаем переднюю колодку в сборе с элементами механизма автоматической регулировки за­зора между колодками и бараба­ном.

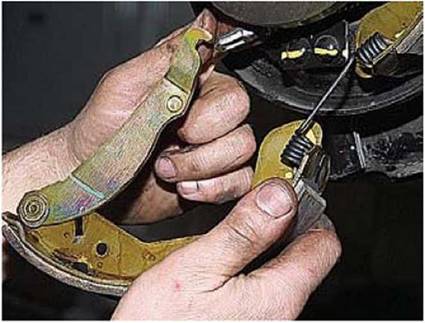

Отсоединяем от колодки рычаг регу­лятора, его пружину и серьгу. Устанавливаем новые колодки в об­ратной последовательности. Обратите внимание, что шестерня распорной планки, серьга и рычаг регулятора правого тормозного механизма сереб­ристого цвета, а левого механизма - черного.

На переднюю часть распорной планки правого тормозного меха­низма нанесена маркировка RH...

...а левого механизма - LH.

Перед установкой колодок необходи­мо уменьшить длину распорной план­ки, завернув шестерню до конца на резьбовом стержне. Это необходимо для того, чтобы установить тормозной барабан. После установки тормозного барабана необходимо подвести к не­му колодки. Для этого необходимо нажать педаль тормоза 10-15 раз. В барабане послышатся щелчки, по­скольку начнет работать механизм ав­томатической регулировки зазоров. Когда щелчки прекратятся, регули­ровка закончена.

Аналогично заменяем задние тормоз­ные колодки другого колеса.

После установки новых тормозных ко­лодок нужно отрегулировать стояноч­ную тормозную систему (см. «Регули­ровка стояночного тормоза», с. 32)
