Daewoo Nexia 2008 года. ЗАМЕНА ПРОКЛАДКИ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ F16D3

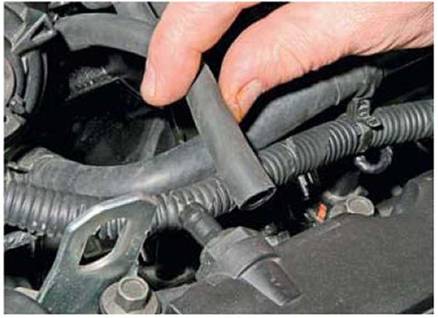

Замену прокладки проводим при появлении течи масла по стыку крышки с головкой блока цилиндров. Работу выполняем на холодном двигателе. Снимаем верхнюю переднюю крышку привода ГРМ (см. «Проверка состояния и замена ремня привода газораспреде­лительного механизма», с. 73). Отсо­единяем колодку жгута проводов отдат­чика фаз (см. «Снятие датчика фаз», с. 103) и отводим жгут проводов в сторо­ну. Снимаем наконечники высоковольт­ных проводов со свечей зажигания (см. «Замена свечей зажигания», с. 31) и отводим провода в сторону от крышки.

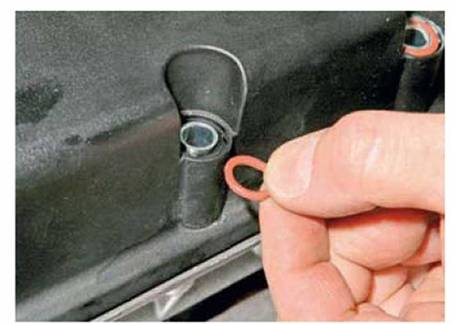

Соединение болтов с крышкой уплотняется резиновыми кольца­ми, установленными в углубле­ниях крышки.

Поддев шлицевой отверткой крышку головки блока цилиндров...





















































Вынимаем прокладку из пазов крышки головки блока цилиндров.

Очищаем от остатков герметика и масла и обезжириваем уплотняемые поверхности крышки и головки блока цилиндров.

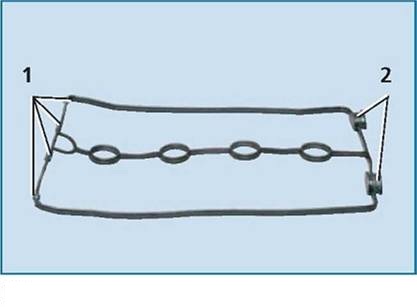

Устанавливаем новую прокладку в пазы крышки и наносим тонкий слой герметика на поверхности прокладки в зоне полукольцевых поверхностей 1 (см. фото ниже), контактирующих с крышками подшипников распреде­лительных валов, и в зоне заглушек 2 головки блока цилиндров.

Во избежание повреждения дат­чиков концентрации кислорода системы управления двигателем при ремонте можно применять только специальный герметик, рекомендуемый для автомоби­лей, оснащенных такими датчи­ками.





Дальнейшую сборку проводим в обрат­ной последовательности.

Равномерно затягиваем болты креп­ления крышки предписанным момен­том (см. «Приложения», с. 266).
