ЭЛЕКТРОБУС КАМАЗ-6282. Нормы времени на устранение аварийных повреждений кузова 6282-3902901НВ-ЛУ1 - часть 1
2019 годАннотация
1.
Настоящие нормы времени предназначены для выполнения кузовных работ по устранению аварийных повреждений кузова и
кузовного оборудования электробуса (Раздел 1) и для выполнения демонтажно-монтажных и ремонтных работ на электробусе (Раздел
2) и распространяются на следующую модель: КАМАЗ-6282-0000012 (базовое шасси КАМАЗ-52974, электропортальный мост ZF AVE 130
с двумя асинхронными трехфазными двигателями AS 1619C, подвеска передняя-независимая пневматическая, подвеска задняя-
зависимая пневматическая, КТЭО (комплект тягового электрооборудования).
2.
При разработке норм времени использованы данные по трудоёмкости из нормативной технической документации.
3.
Нормы времени даны в человеко-часах на весь объём работы, независимо от числа исполнителей. Изменение числа исполнителей не
изменяет нормы времени.
4.
Технологические процессы предусматривают выполнение операций на рабочих местах, оснащенных инструментом, прилагаемым к
электробусу, приспособлениями и съёмниками для ТО и ТР, механизированным инструментом и подъёмнотранспортным
оборудованием.
5.
Нормами времени учтено время на перемещение материалов, деталей и т.п. на расстояние до 30 метров (вручную).
6.
Нормы времени на выполнение текущего ремонта, перечисленные в настоящем документе содержат время: оперативное,
подготовительно-заключительное, дополнительное (на отдых и личные надобности).
7.
Работы текущего ремонта по своему характеру и месту производства подразделяются на:
- работы постовые, выполняемые на рабочих постах по замене агрегатов;
- работы производственно- цеховые, выполняемые в цехах, на участках по ремонту агрегатов.
Под ремонтом, при выполнении постовых работ, там, где перечень работ не оговаривается, понимается весь комплекс работ по
замене детали, узла или агрегата, включая, при необходимости, проверку работоспособности и регулировку после замены.
Под ремонтом, при выполнении цеховых работ, там, где перечень работ дополнительно не оговаривается, понимается весь комплекс
работ: разборка, мойка, дефектация, комплектация, сборка, подгонка, регулировка, контроль, обкатка, окраска и другие работы,
которые необходимо выполнить при ремонте данного узла, агрегата.
8.
Нормы времени на выполнение аварийного ремонта содержат полный объём необходимых разборочно-сборочных, ремонтных,
сварочных и других работ по восстановлению указанного элемента.
Электробус КАМАЗ-6282
Нормы времени
Аннотация
9. Обслуживание и ремонт комплекта тягового электрооборудования (КТЭО) разрешается только обученному персоналу с допуском по
электробезопасности не ниже 3 класса. Нормы времени могут быть использованы для составления смет на работы по устранению
аварийных повреждений.
10. При тяжелых авариях со значительным повреждением кузова к нормам времени могут быть применены коэффиценты сложности:
Кс=1,1…1,5 в зависимости от сложности ремонта.
11. Текущий ремонт импортных узлов и агрегатов следует производить в авторизированных производителем сервисных центрах по
каждому отдельному узлу. Точные сведения и указания смотрите в прилагаемой к импортным узлам технической документации.
12. Документ составлен на 1.05.2019 г.
2
Электробус КАМАЗ-6282
Нормы времени
Раздел 1. Содержание
Содержание
Раздел 1. Нормы времени на кузовные работы по устранению аварийных повреждений кузова и кузовного
оборудования электробуса
1. Бренд-атрибутика и элементы наружного оформления (ливрея)………………………………………………………………………………………………………………5

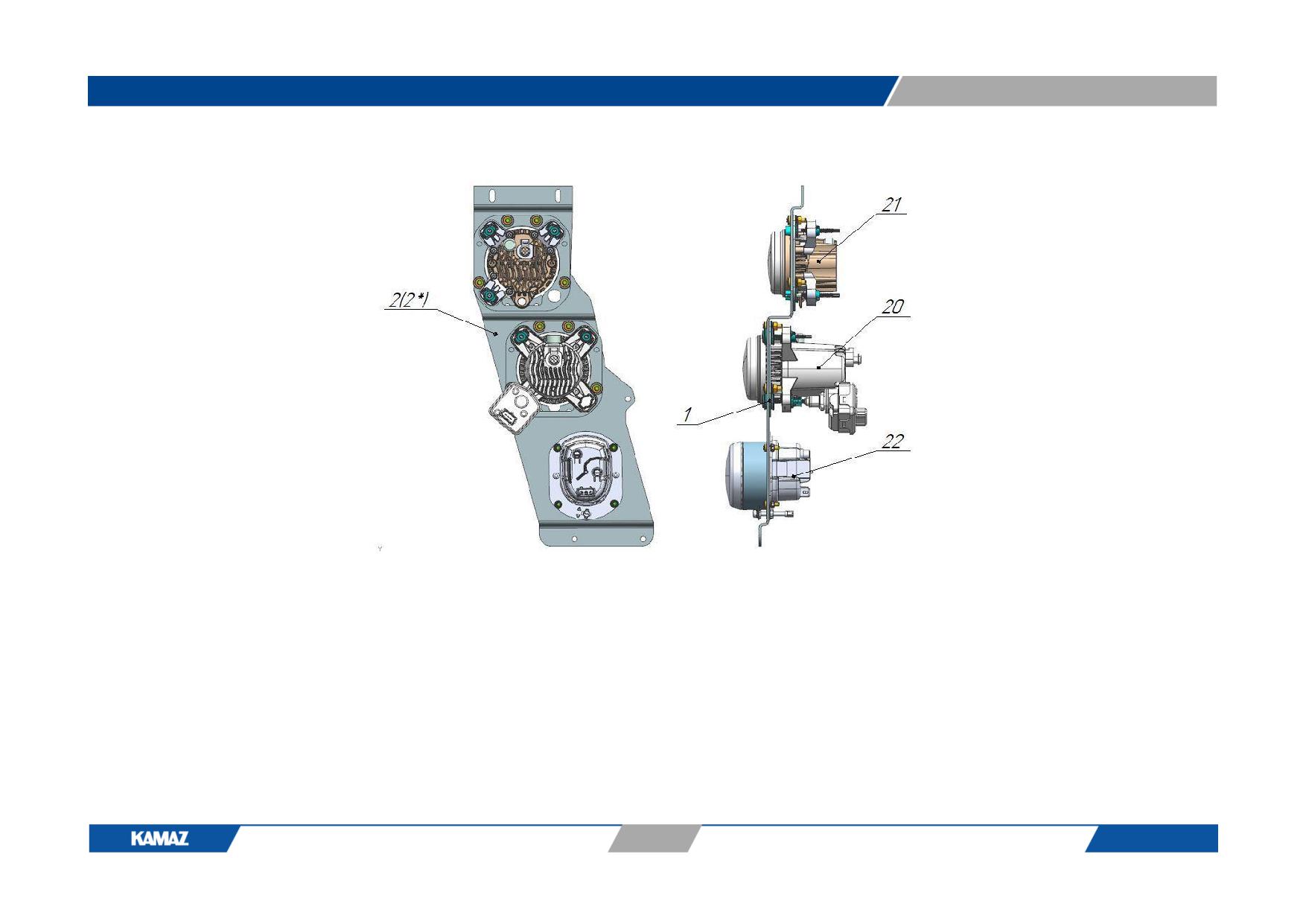

2. Светотехника наружная………………………………………………………………………………………………………………………………………………………………………………26

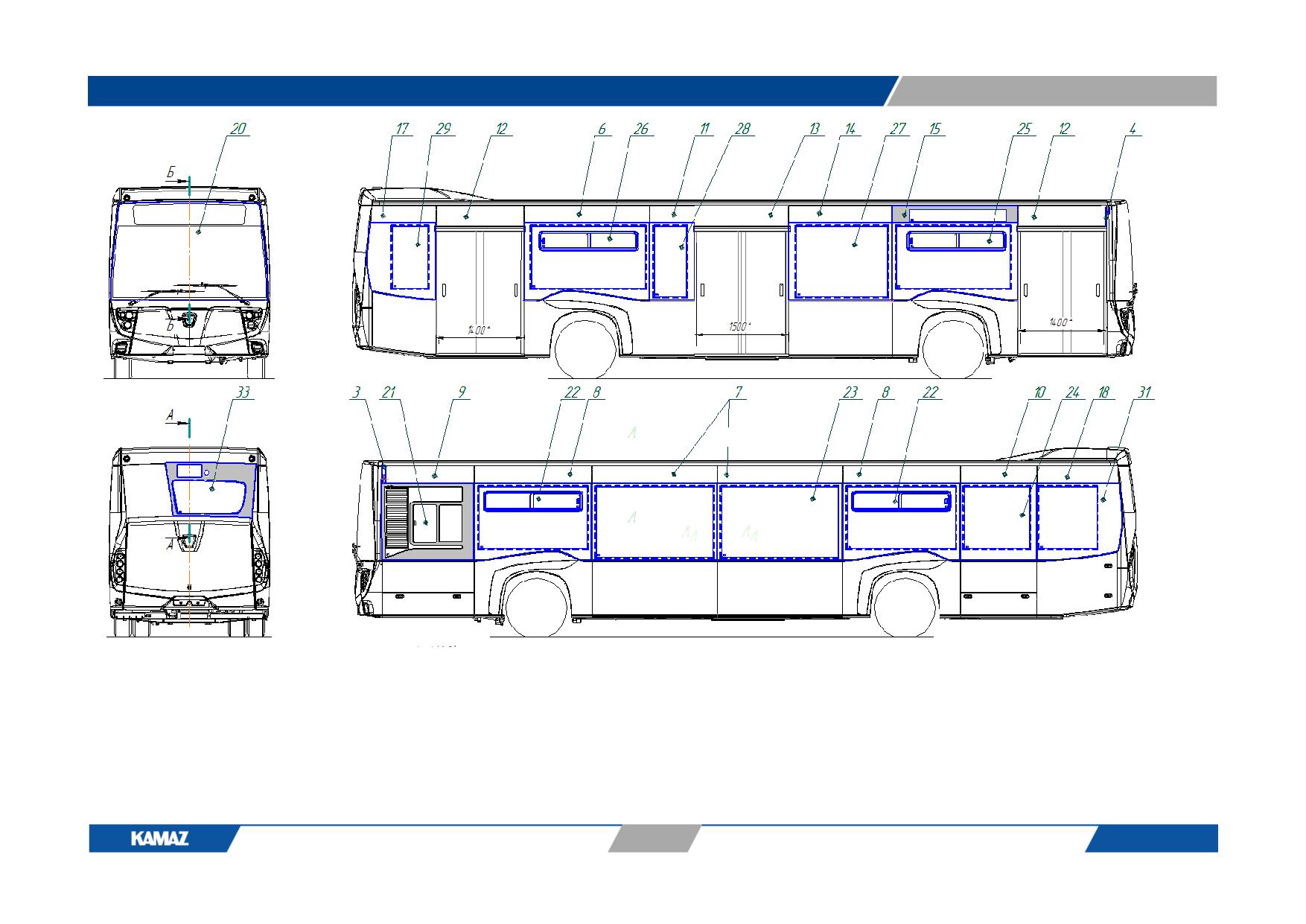

3. Остекление наружное…………………………………………………………………………………………………………………………………………………………………………………33

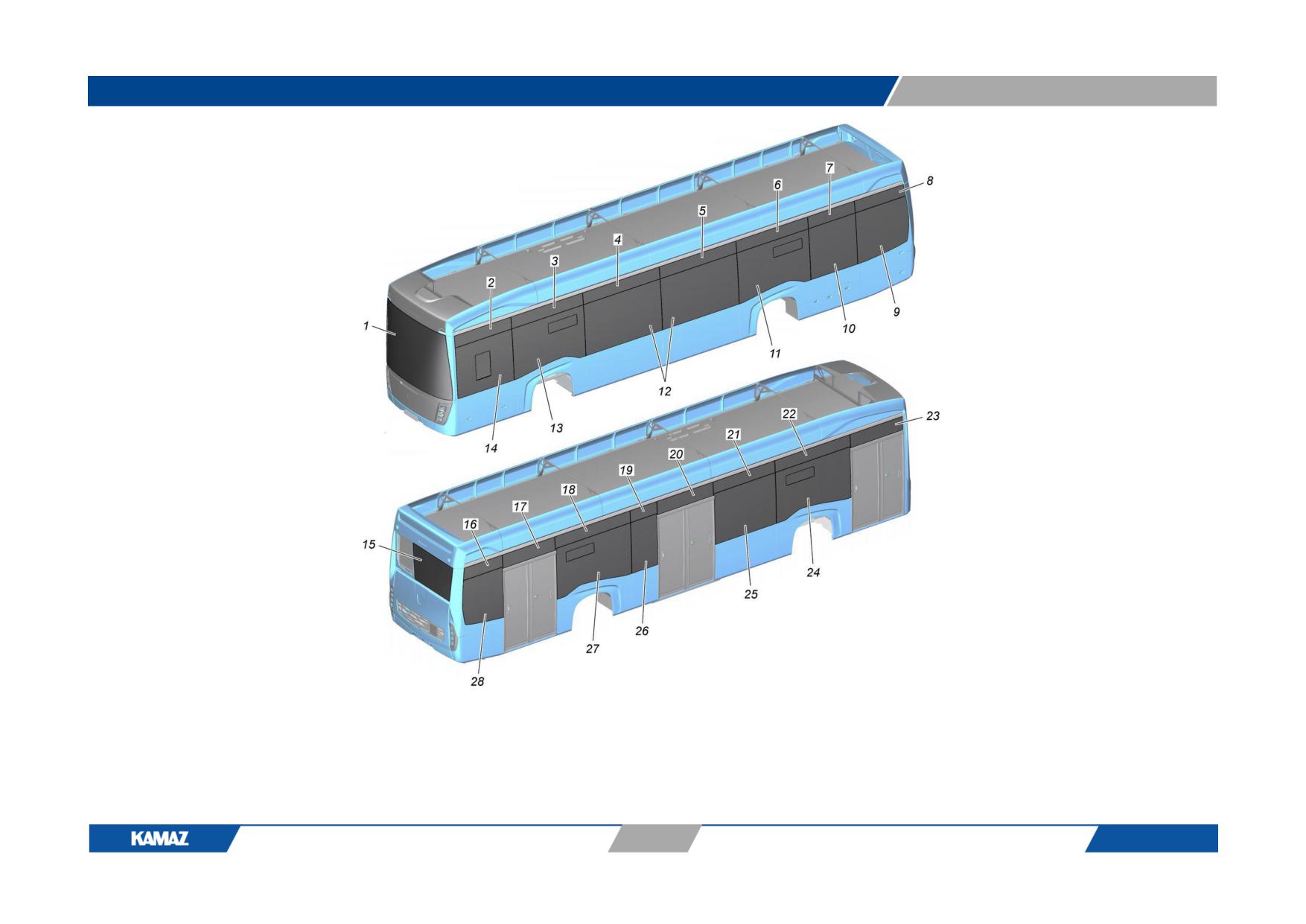

4. Облицовочные панели кузова наружные (правый борт / левый борт, люка)…………………………………………………………………………………………..40
5. Облицовка передней / задней маски кузова наружная……………………………………………………………………………………………………………………………45
6. Облицовка крыши наружная (фальшборта, кожухи, дорожка)…………………………………………………………………………………………………………………54

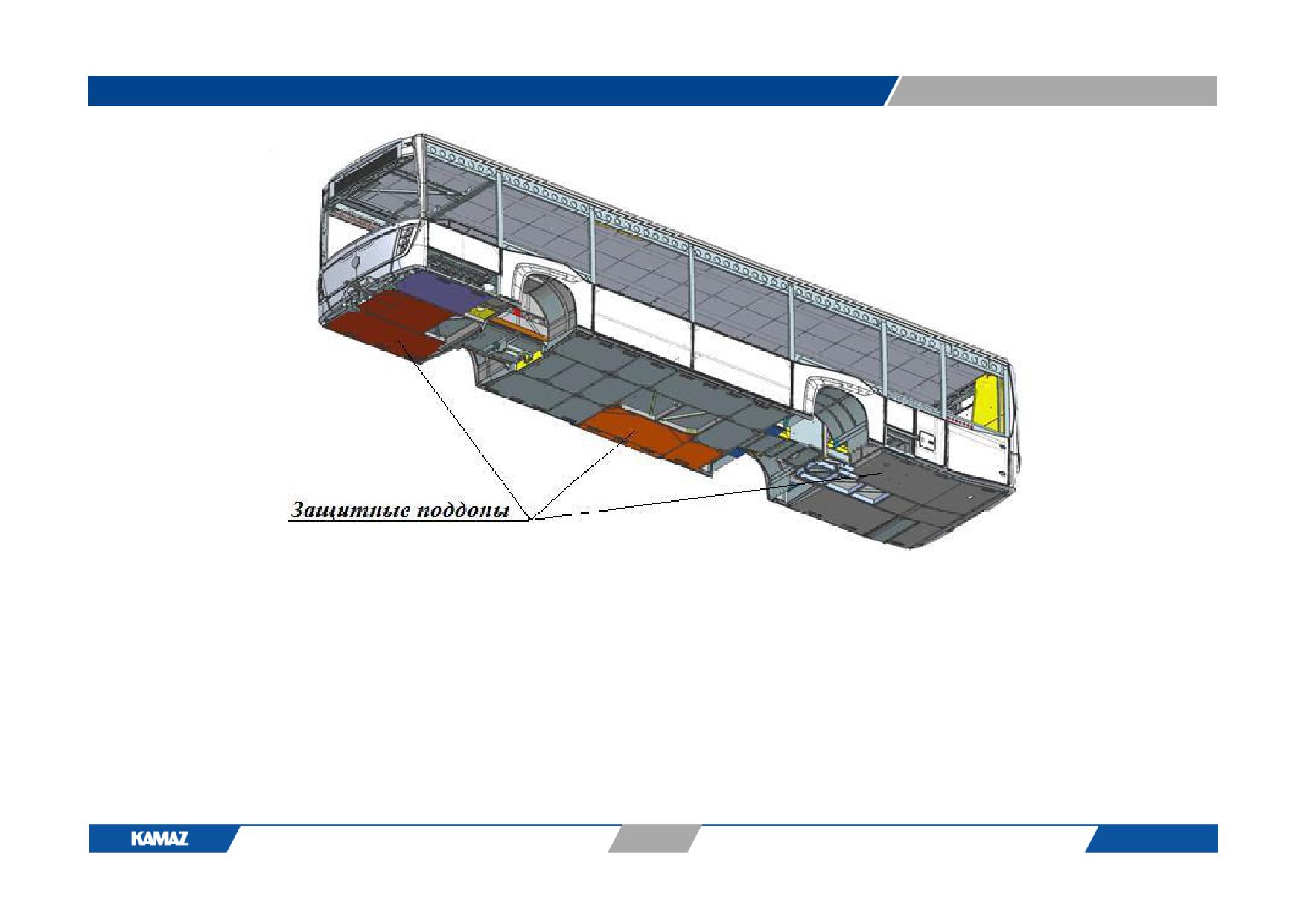

7. Облицовка днища грязезащитная (щитки подкузовные)………………………………………………………………………………………………………………………….61

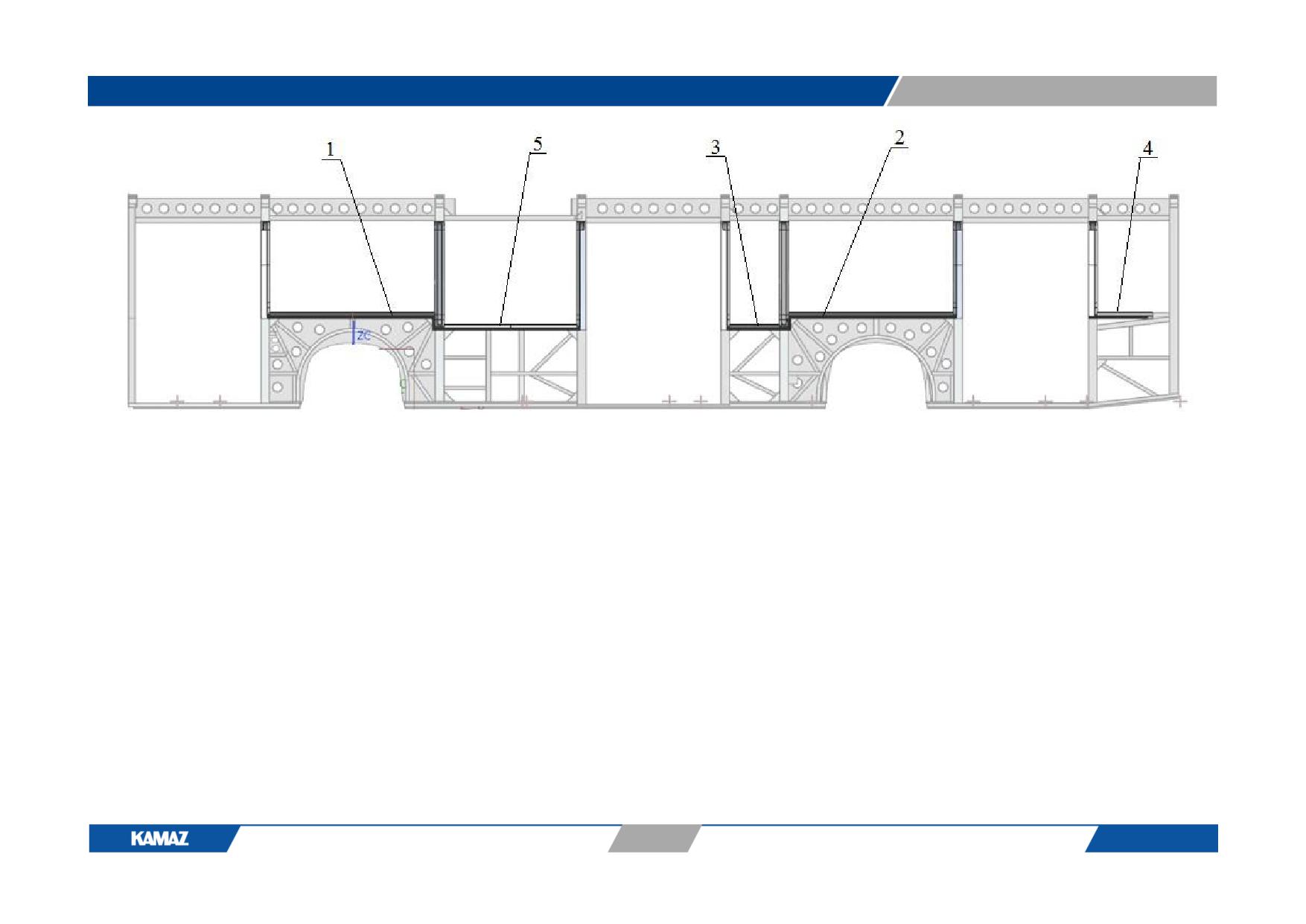

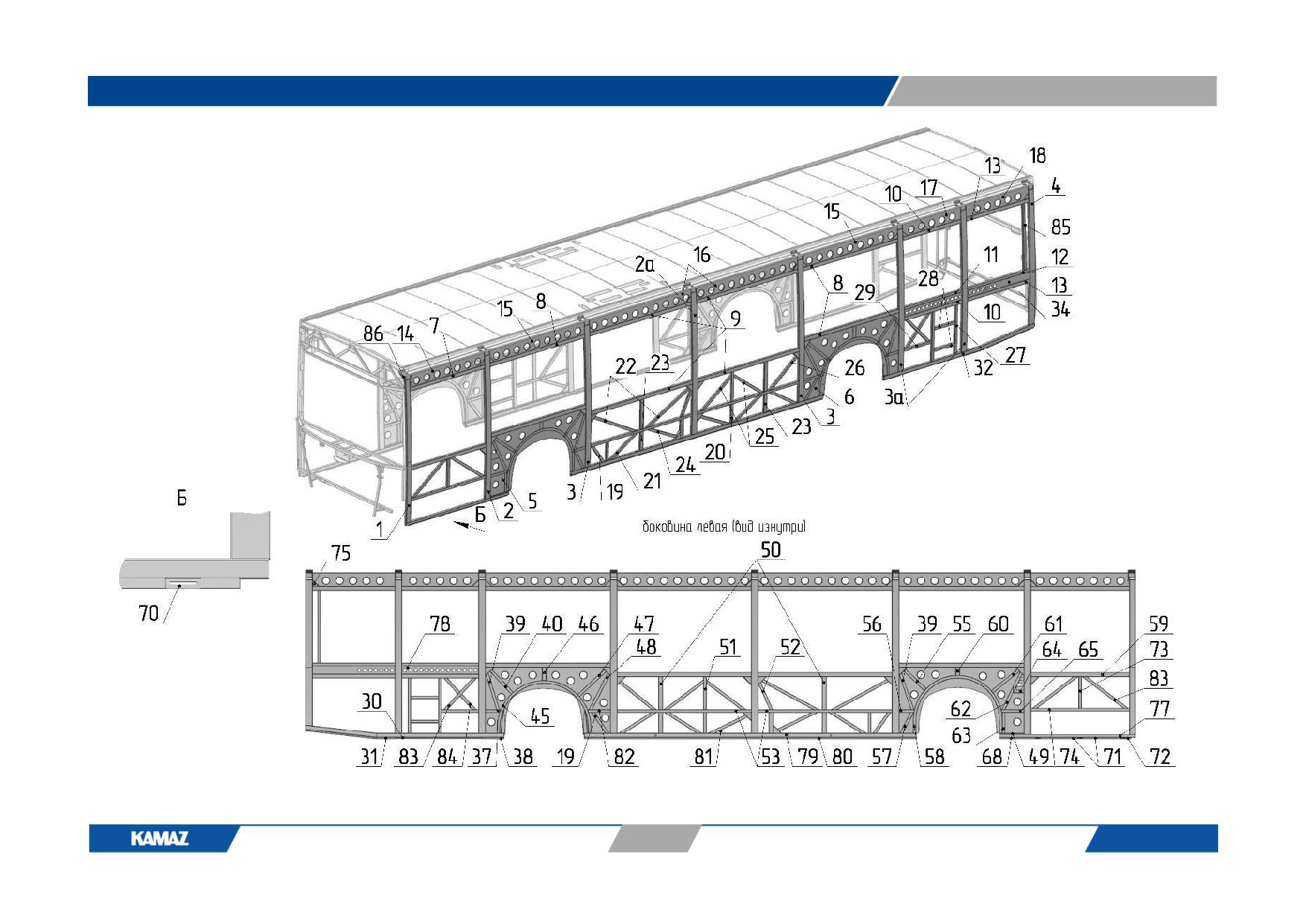

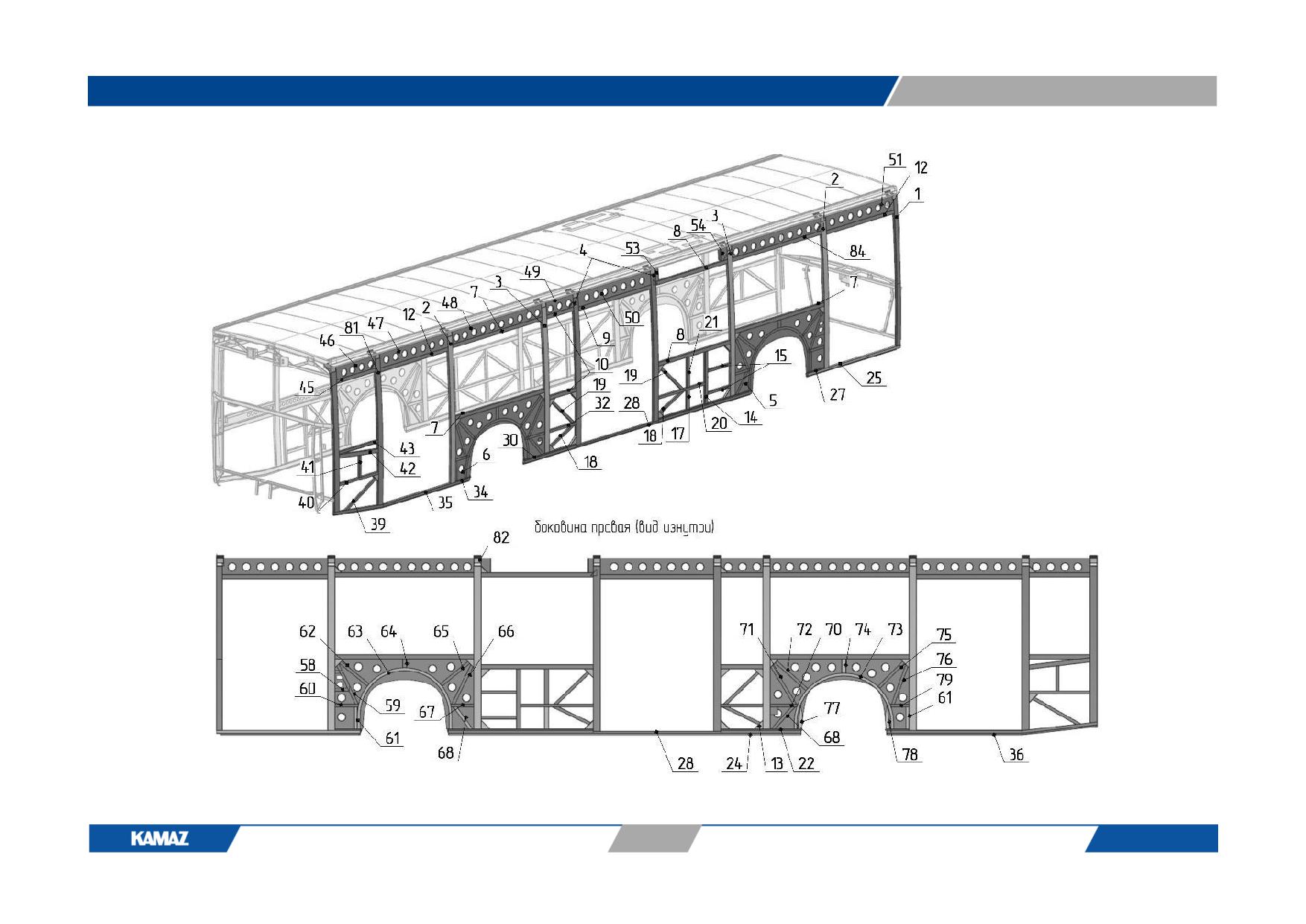

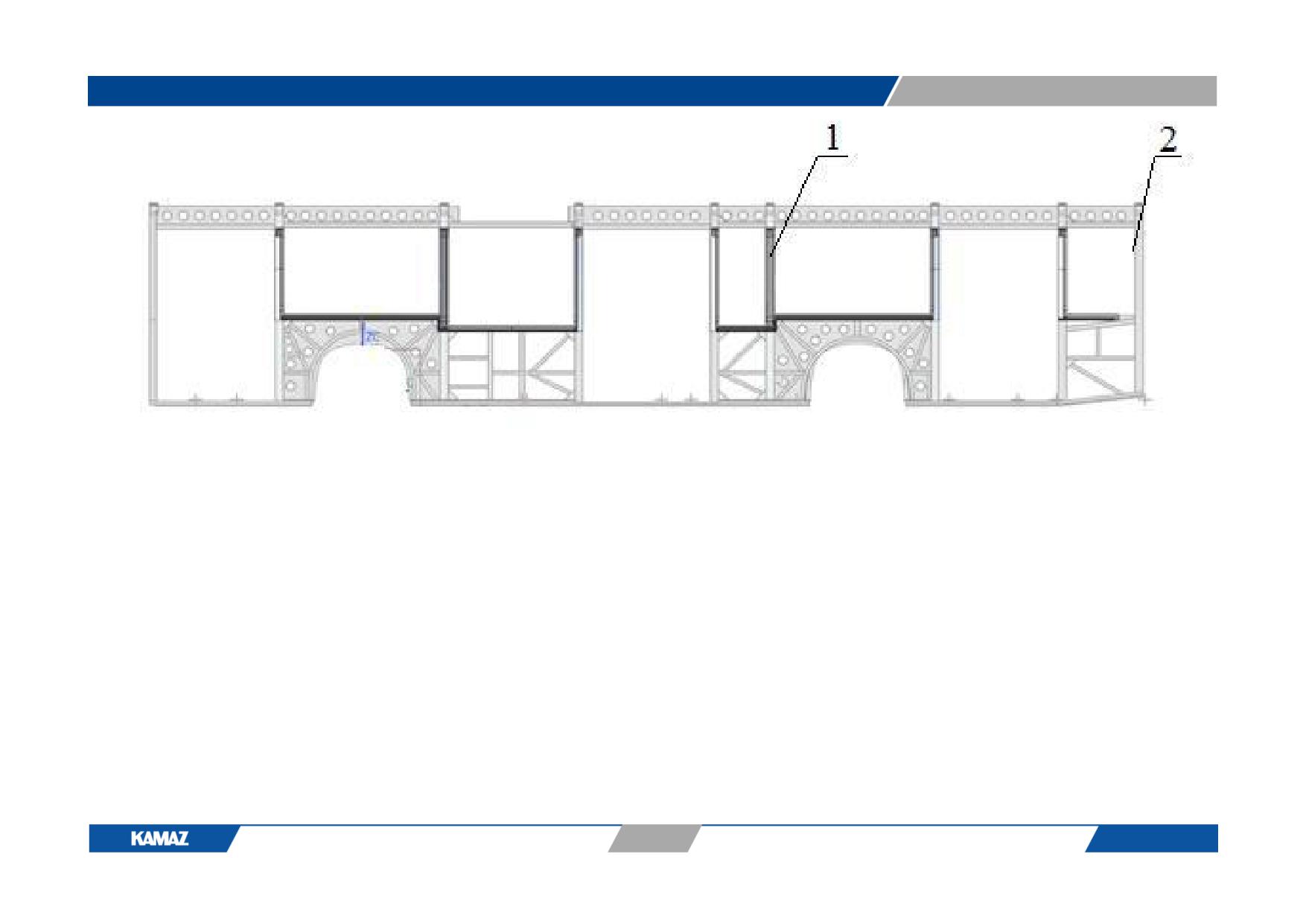

8. Каркас правого / левого борта……………………………………………………………………………………………………………………………………………………………………71

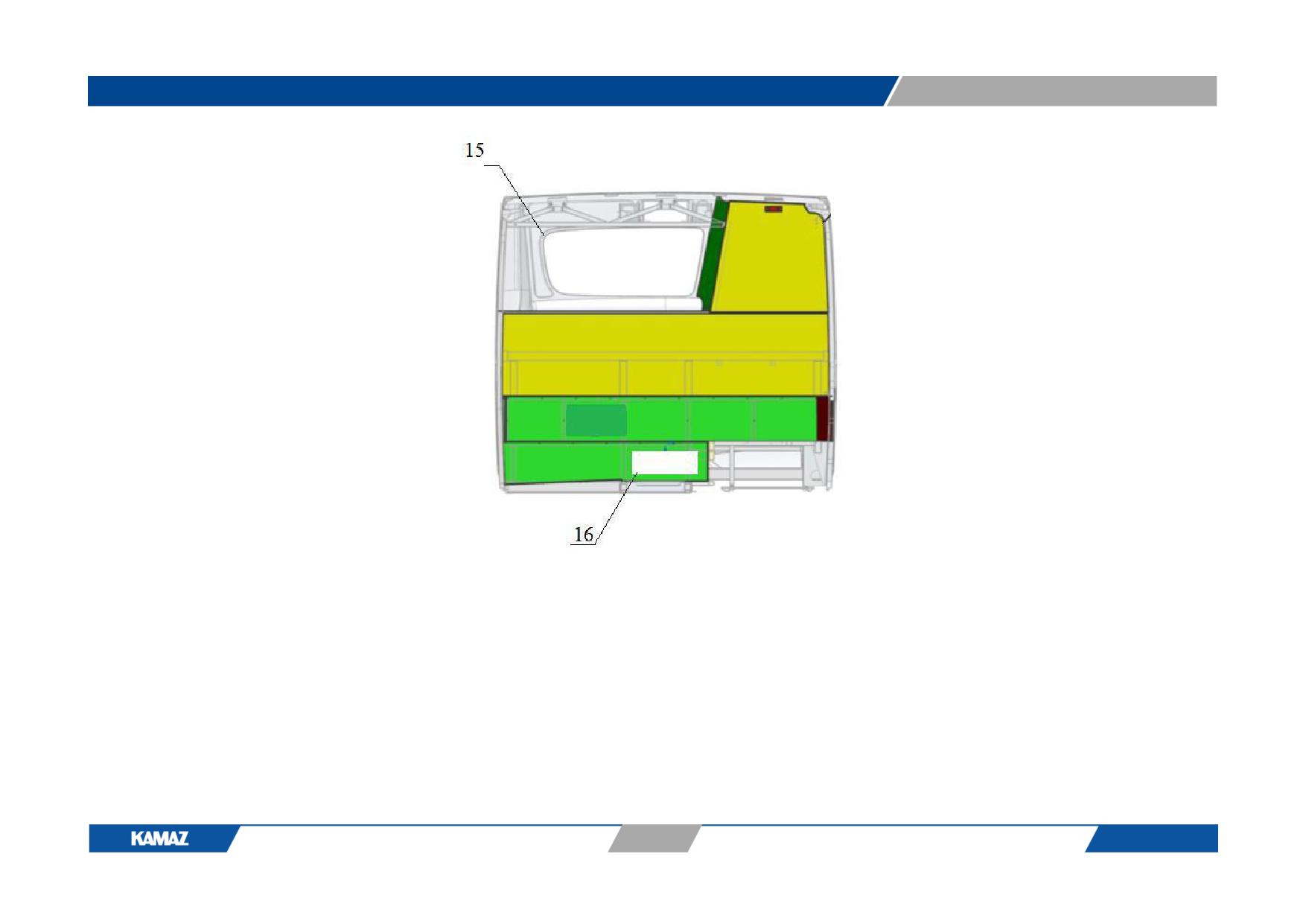

9. Каркас передка / задка……………………………………………………………………………………………………………………………………………………………………………….86

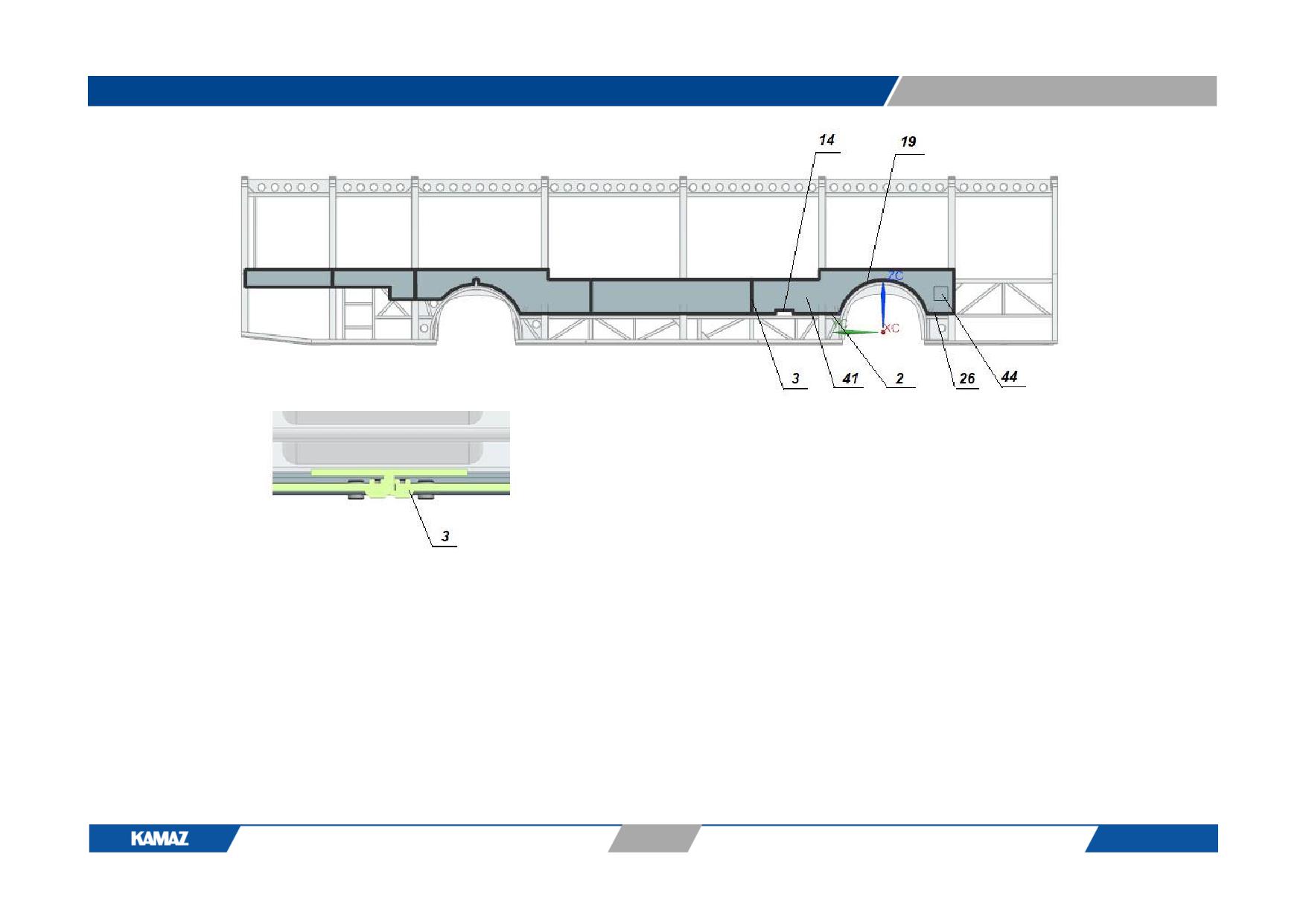

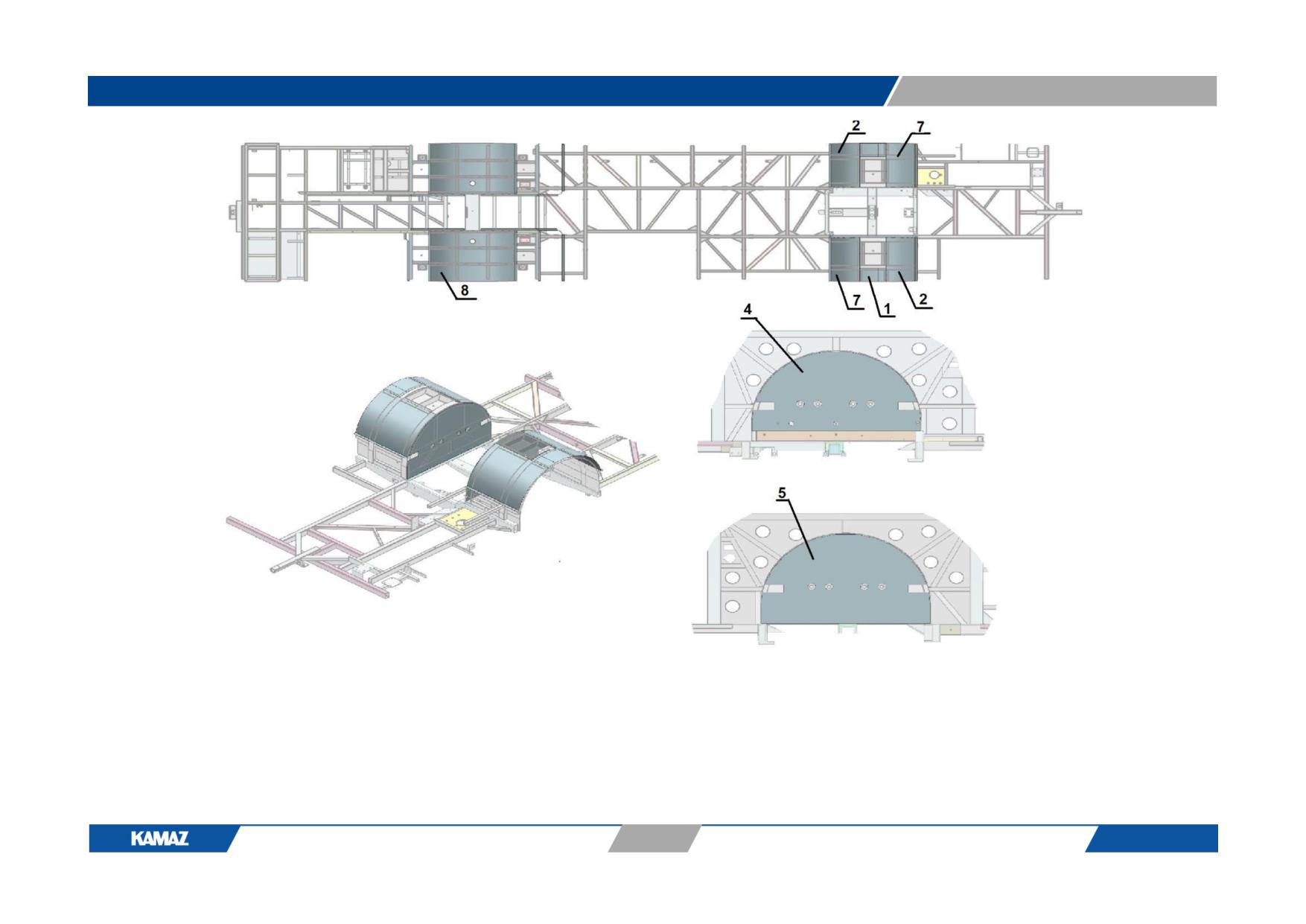

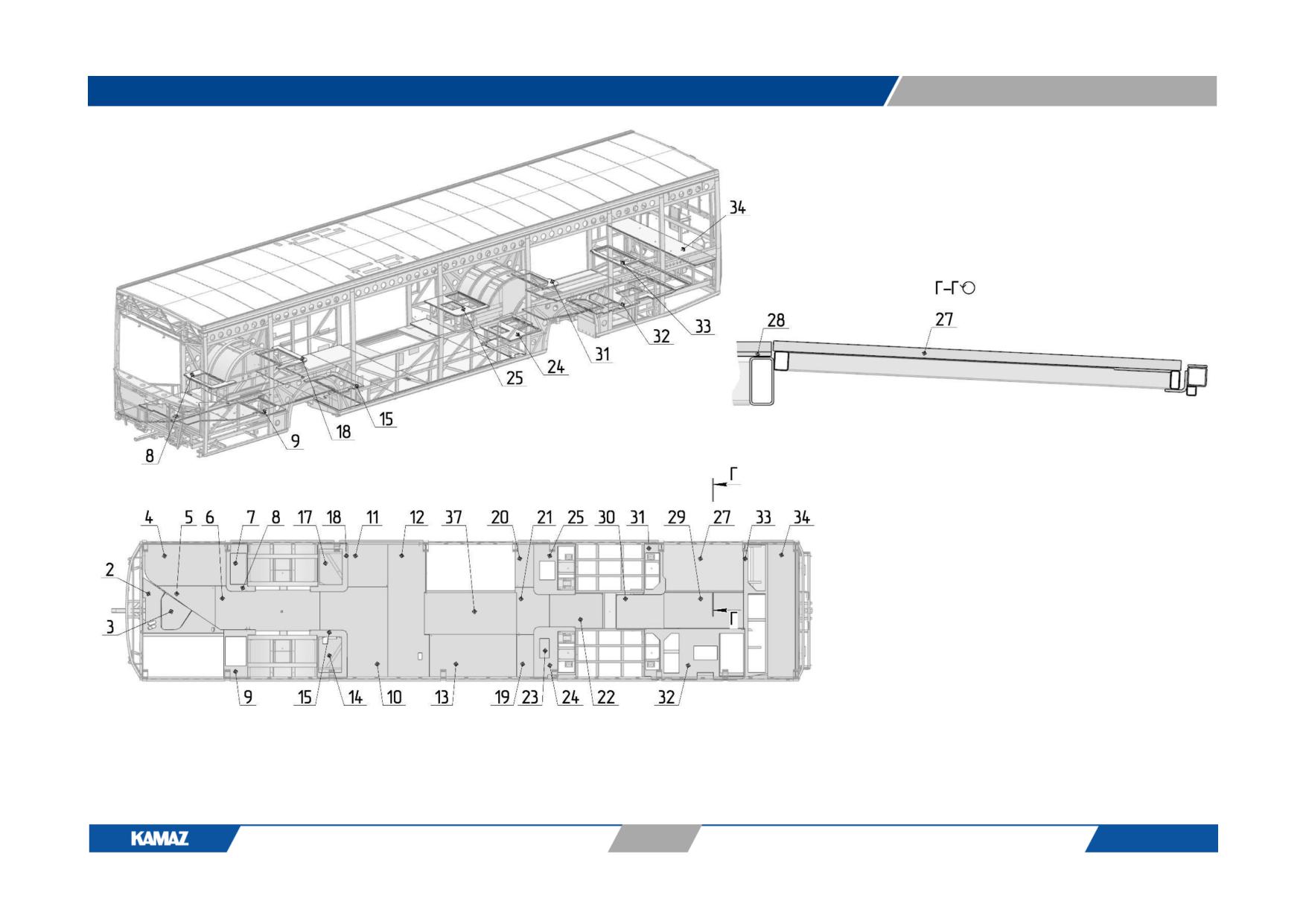

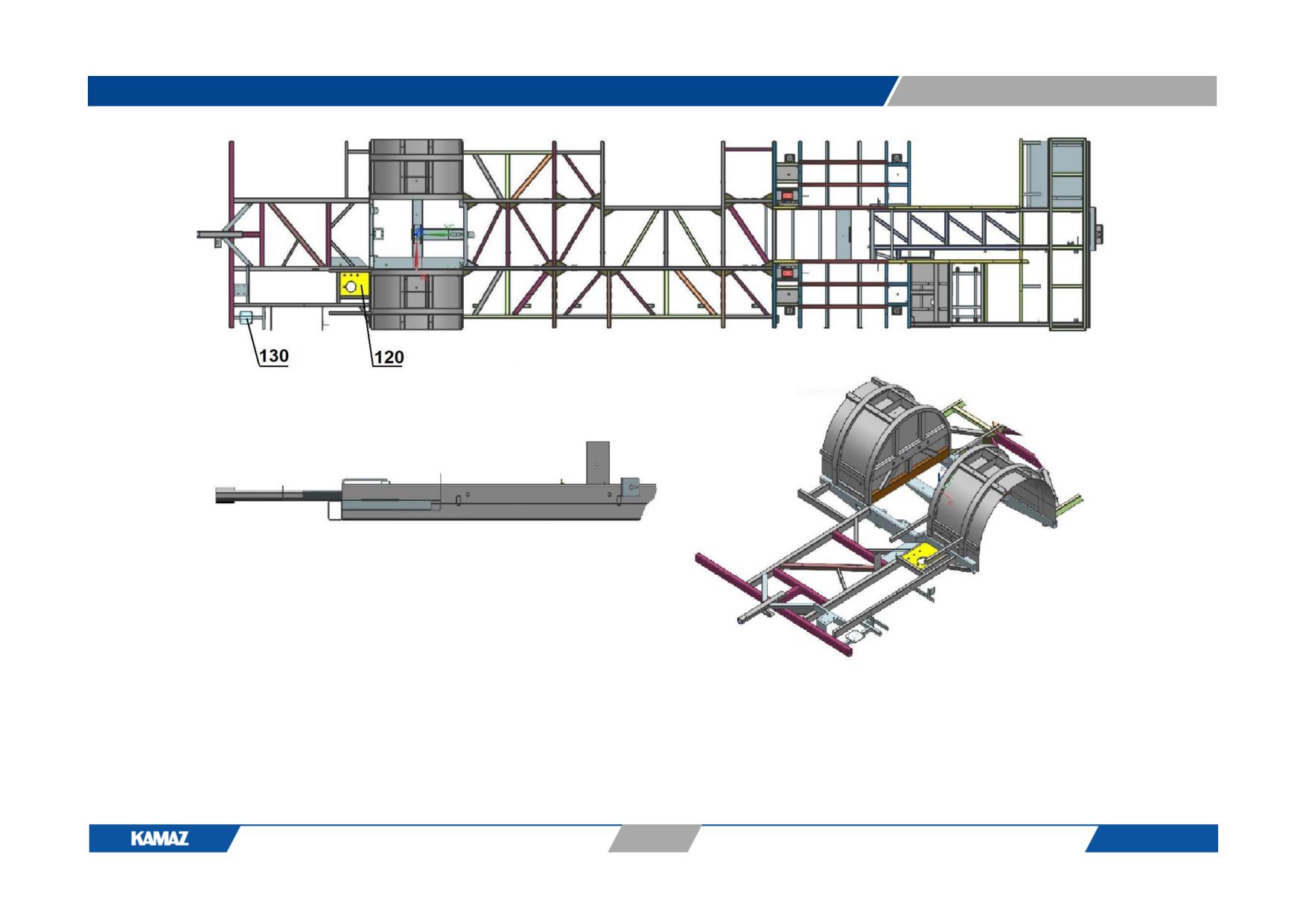

10. Каркас несущего основания (шасси)…………………………………………………………………………………………………………………………………………………………93

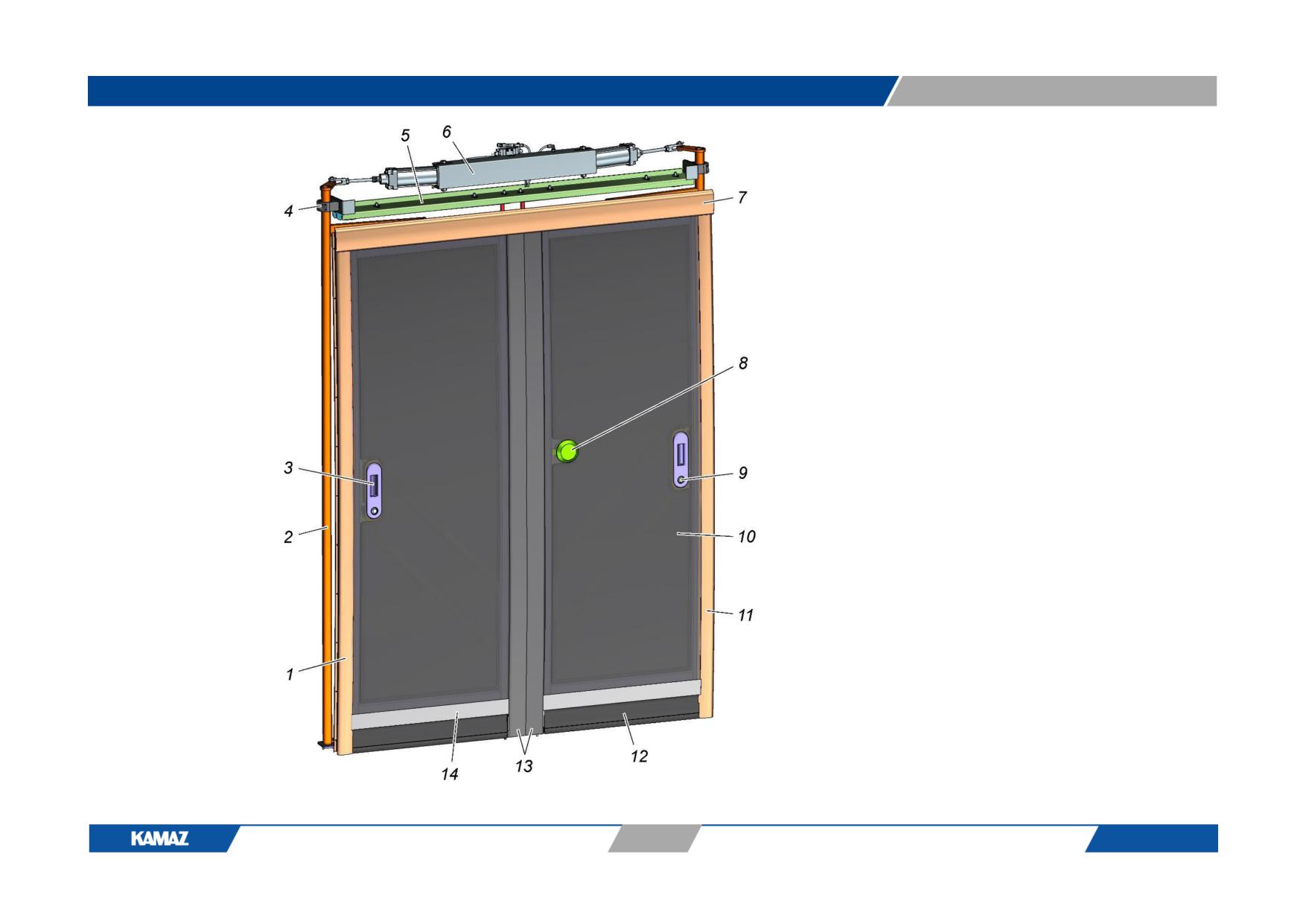

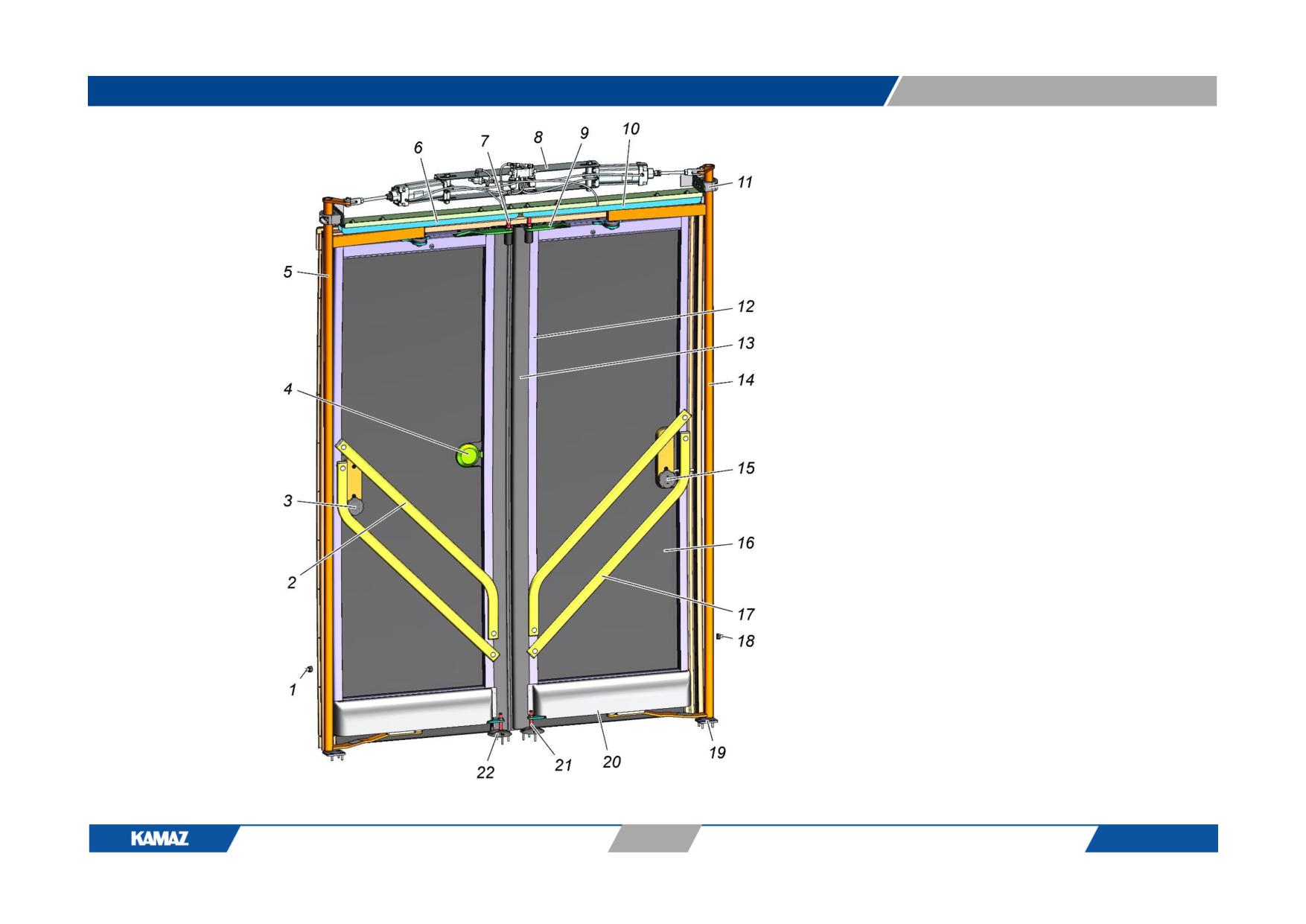

11. Двери служебные (остекление / створки / привод)………………………………………………………………………………………………………………………………..99

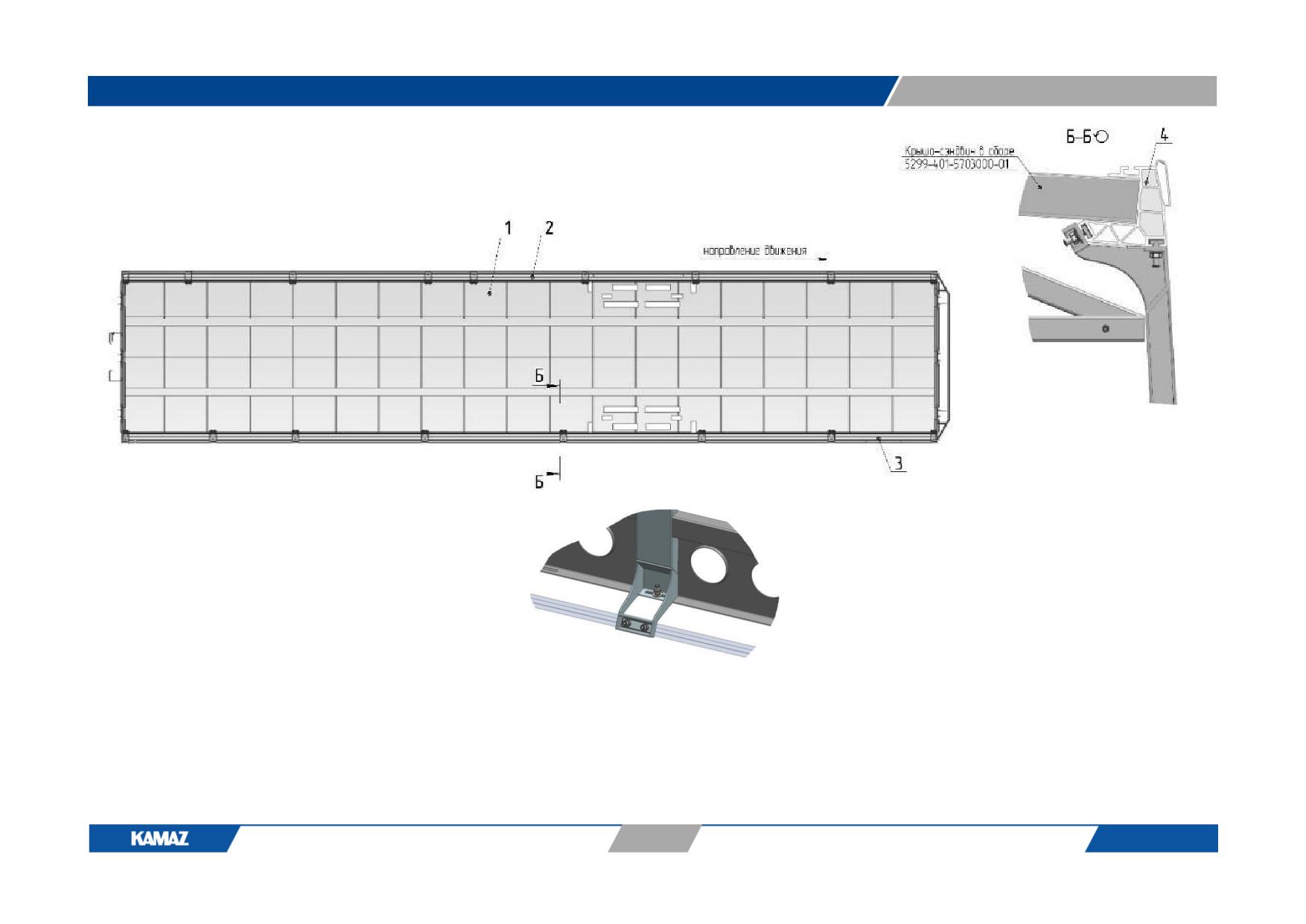

12. Мягкий настил пола и щиты пола (включая аппарель)…………………………………………………………………………………………………………………………103
13. Панель приборов и облицовка кабины водителя…………………………………………………………………………………………………………………………………116
14. Облицовка бортов и потолочных скатов салона…………………………………………………………………………………………………………………………………….121

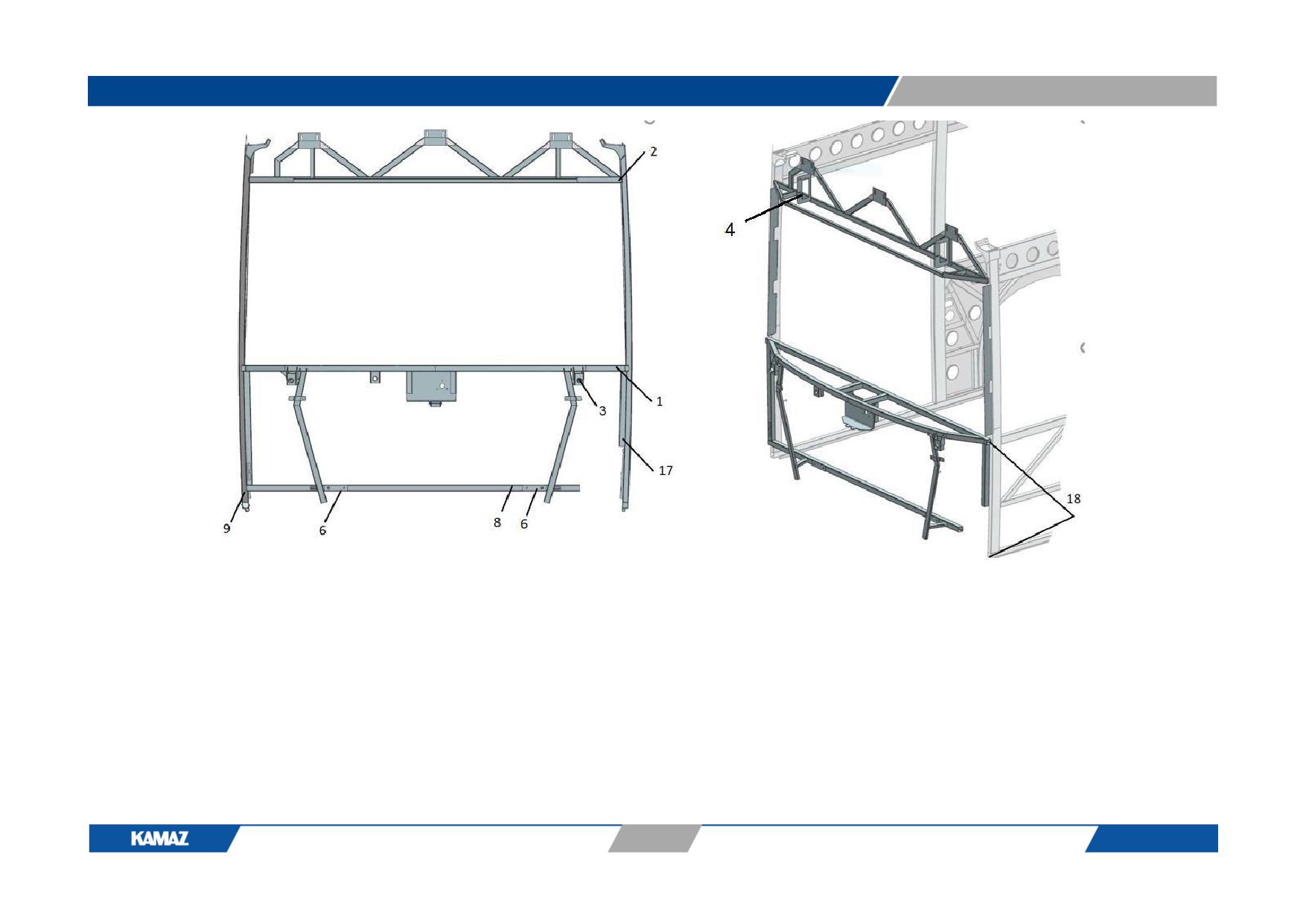

15. Перегородка кабины водителя………………………………………………………………………………………………………………………………………………………………137

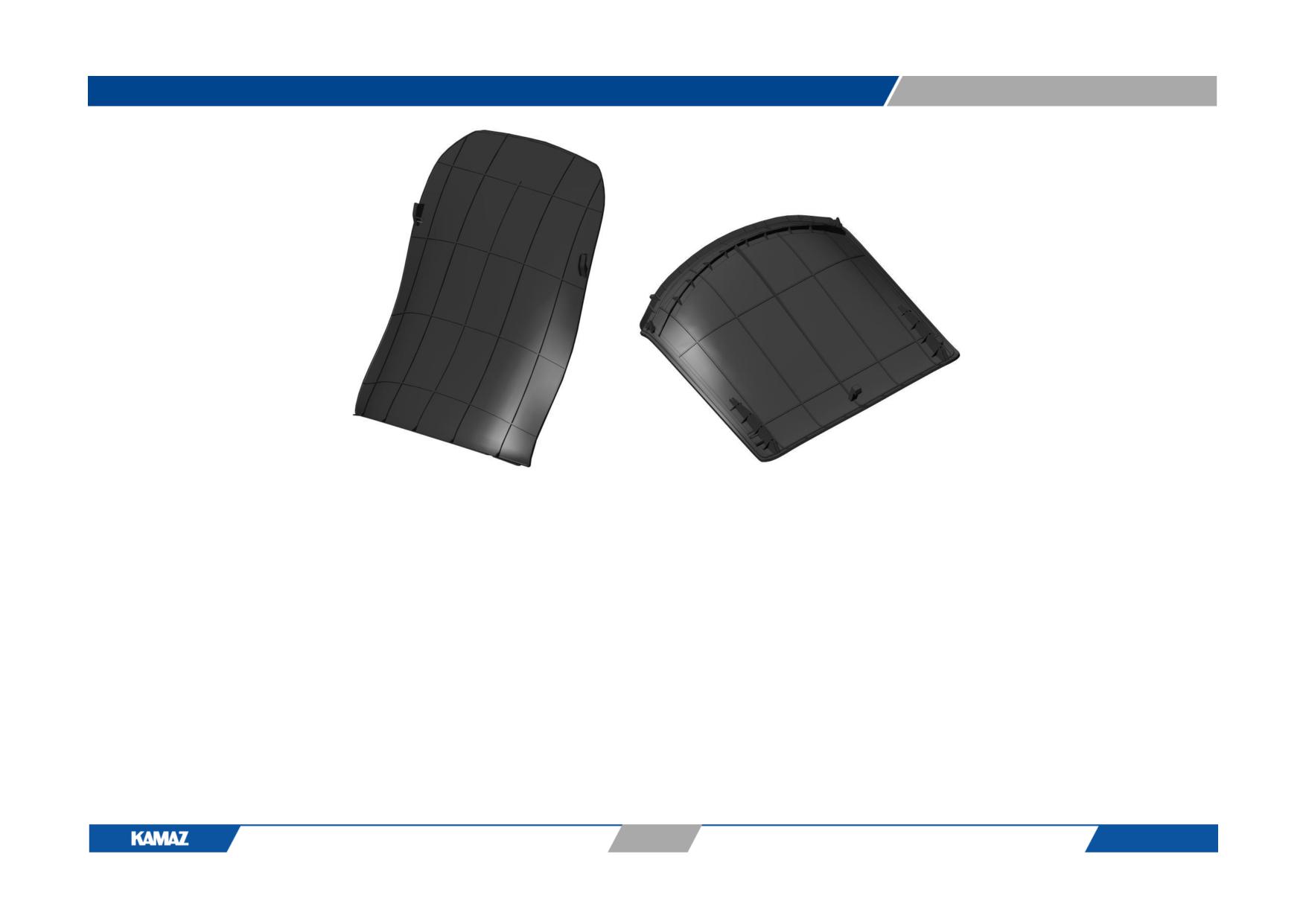

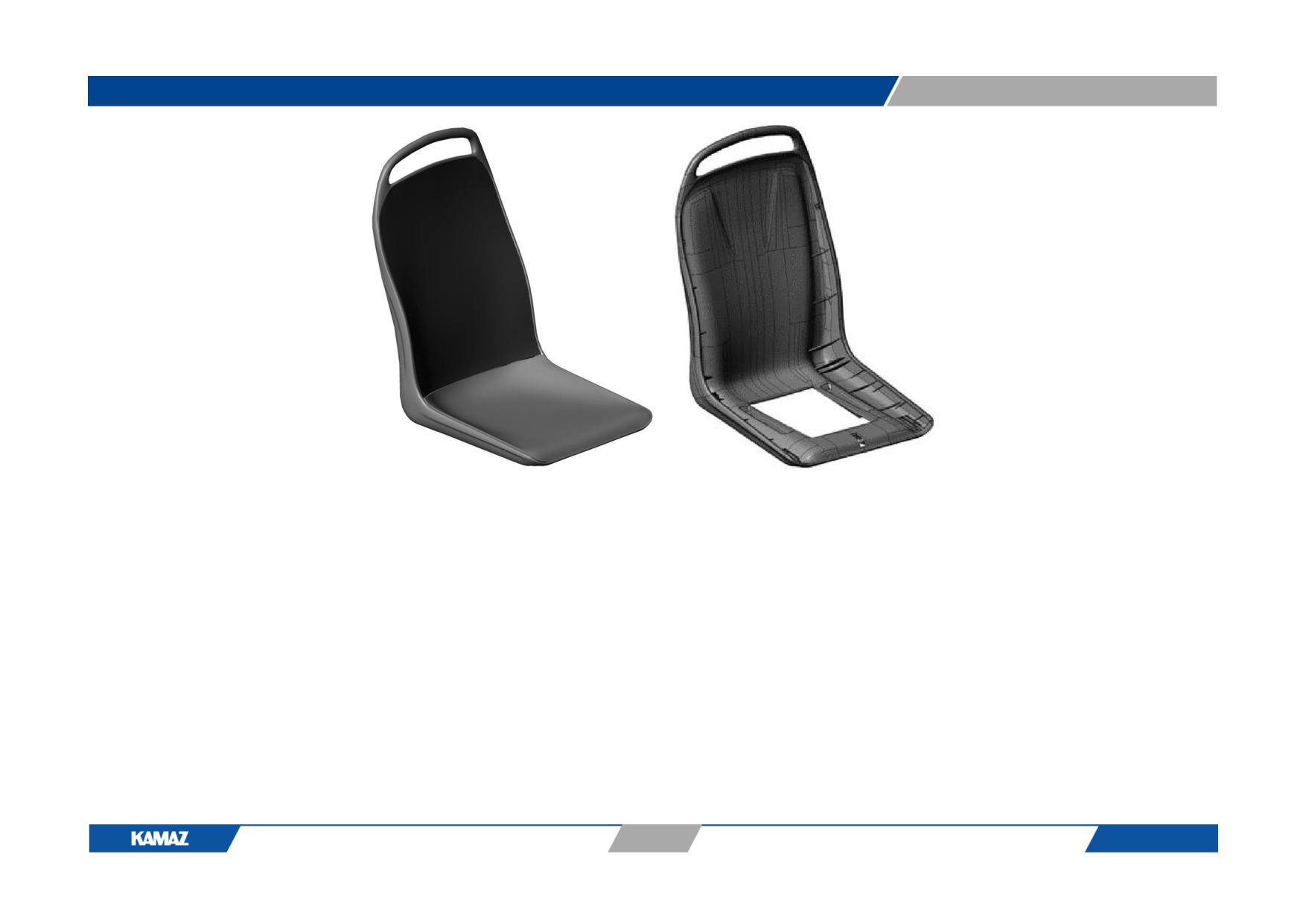

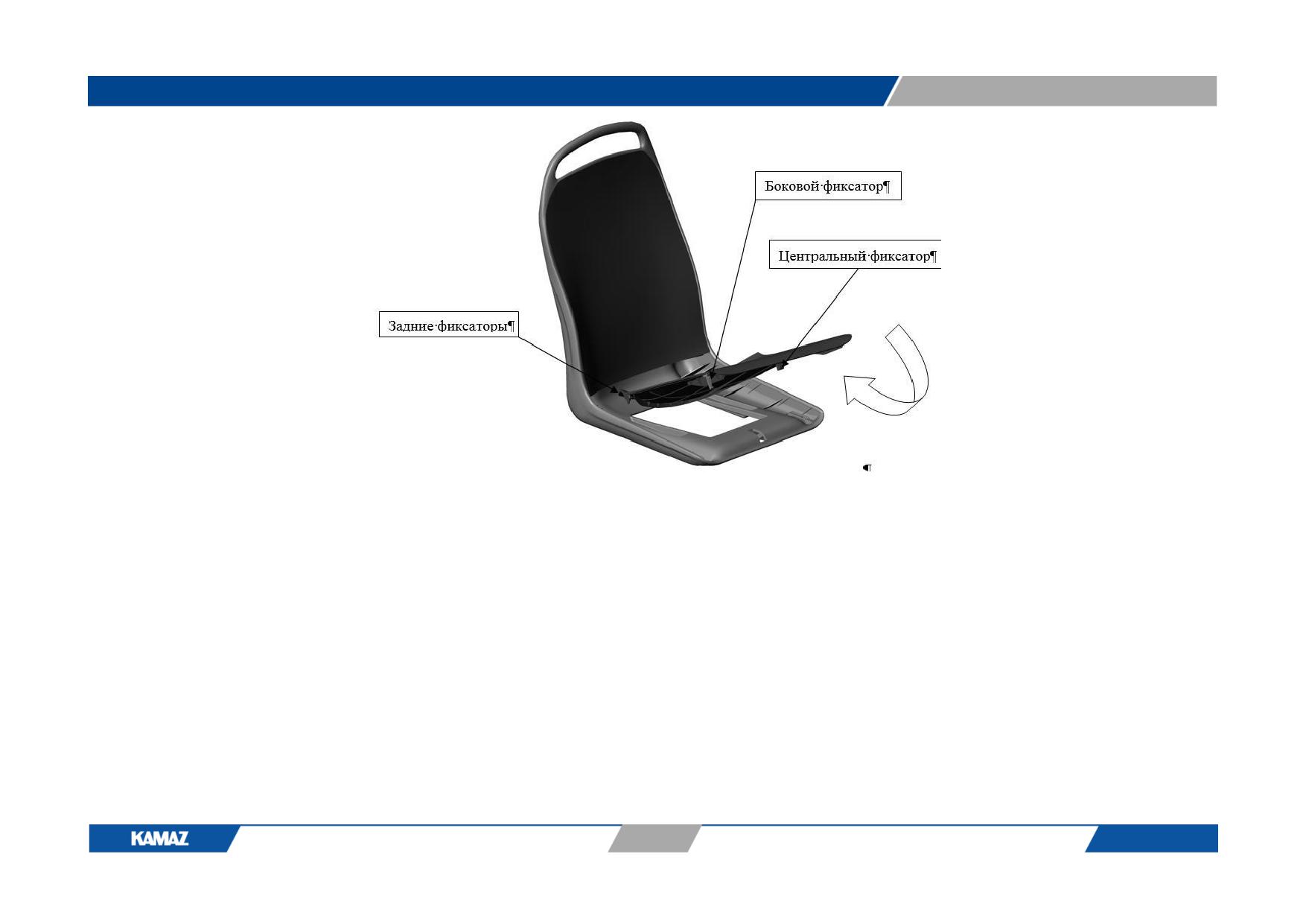

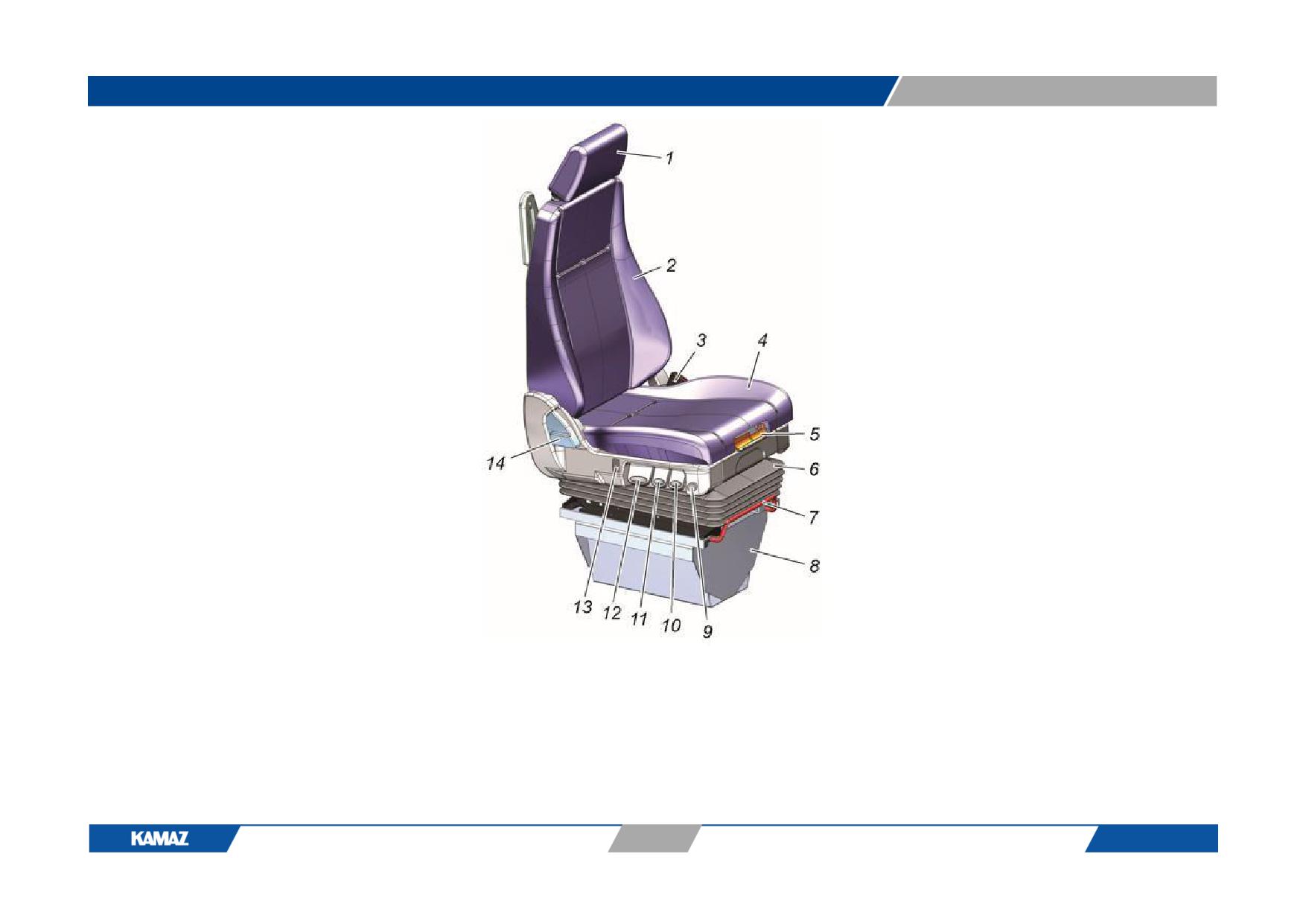

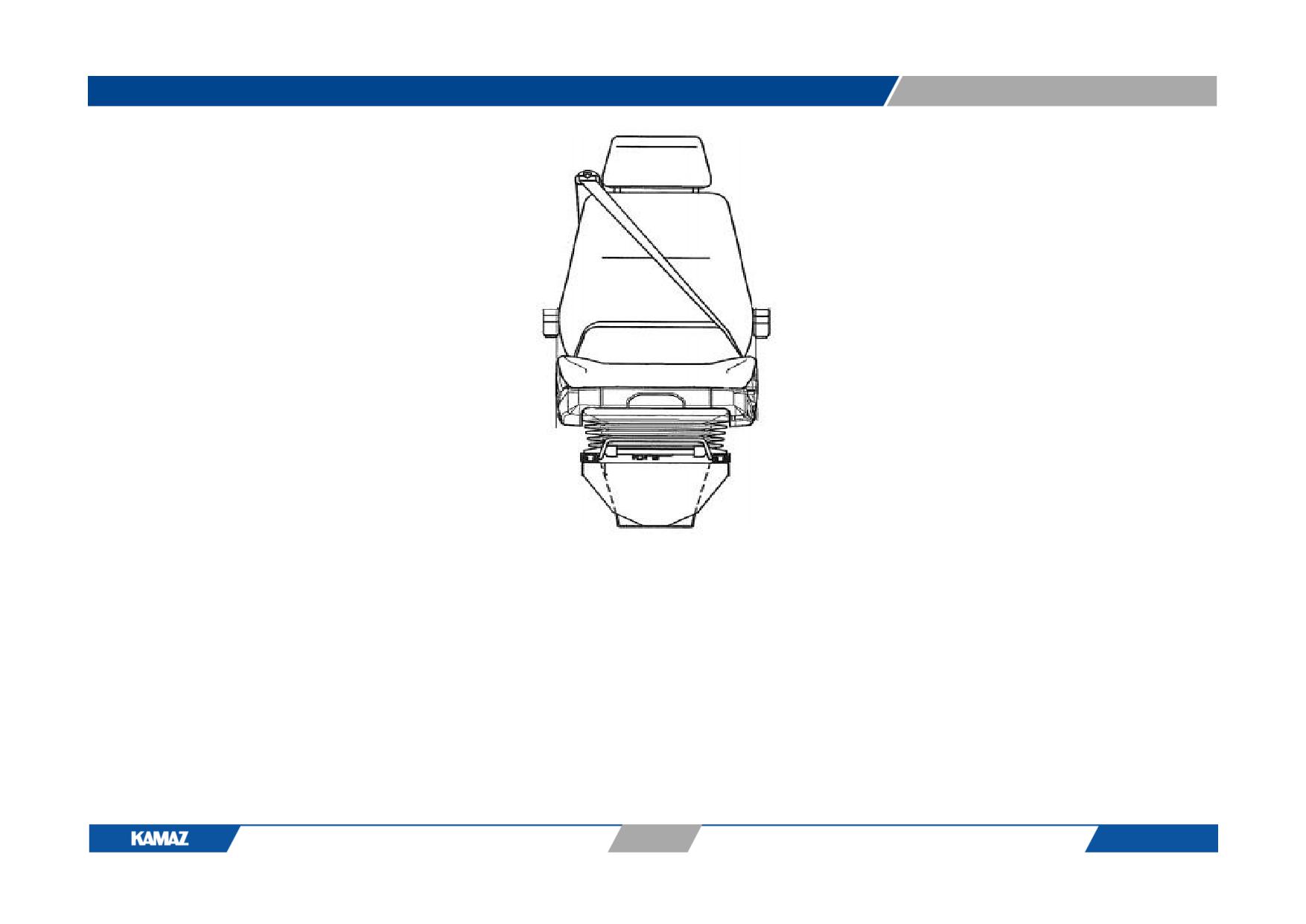

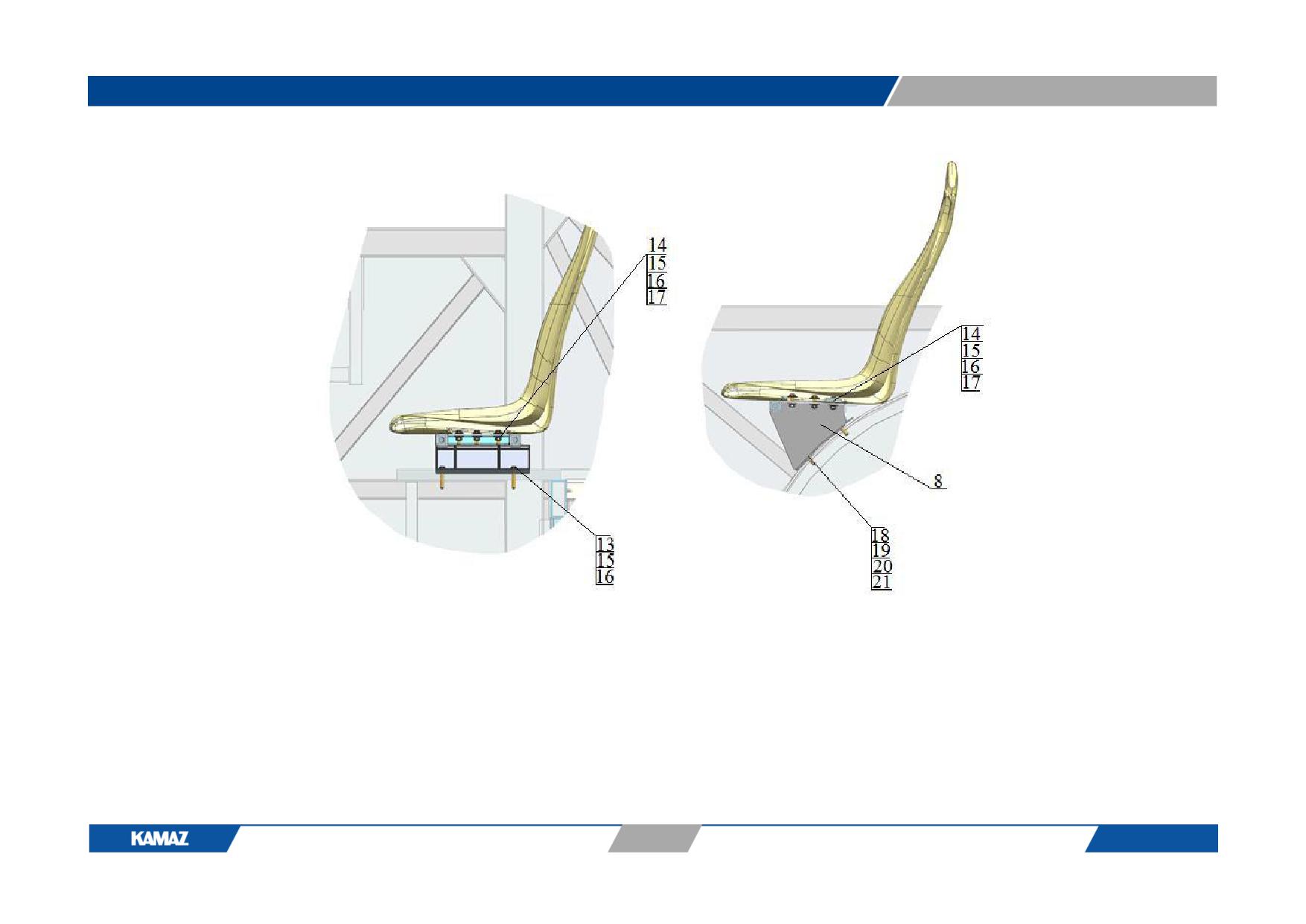

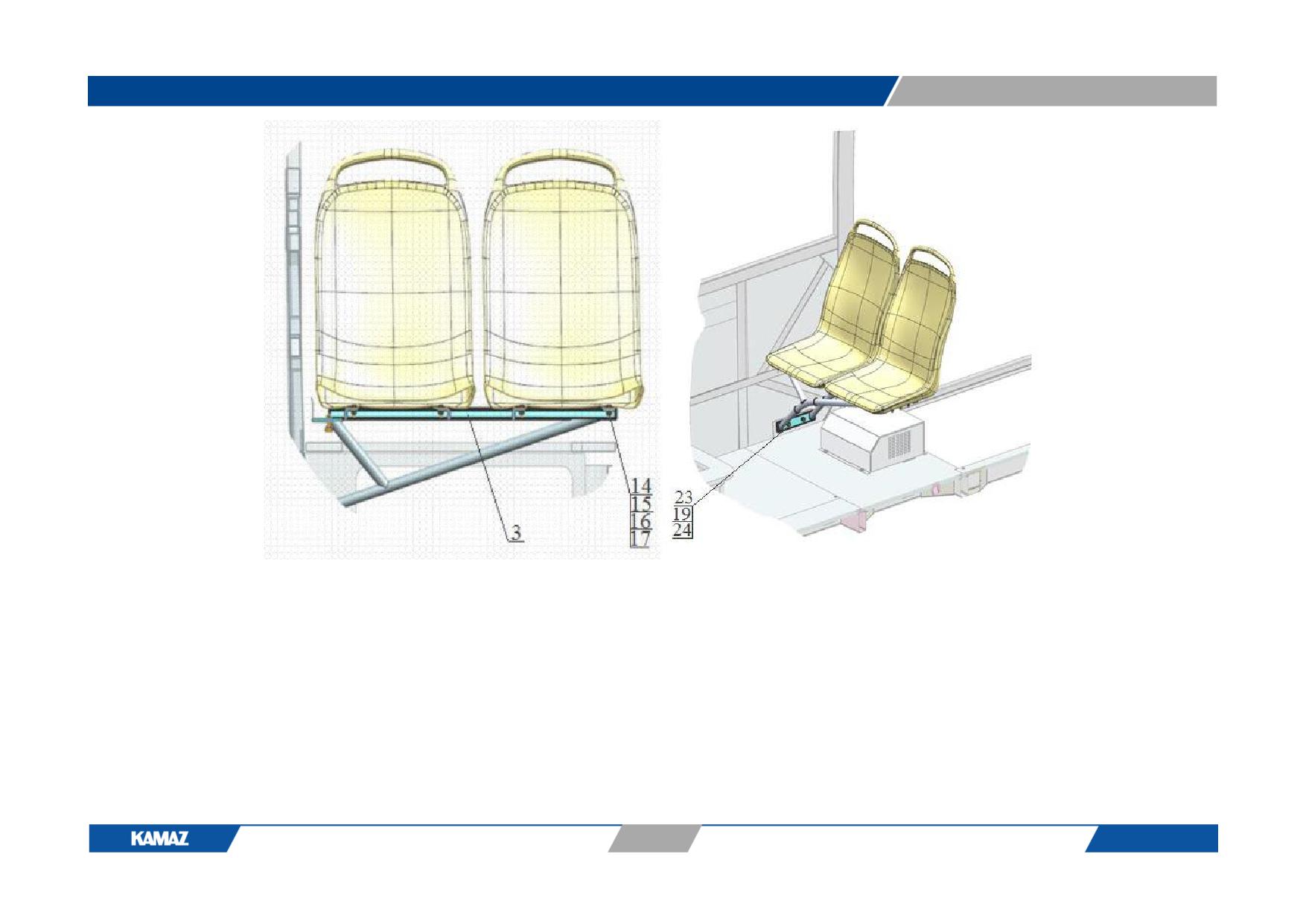

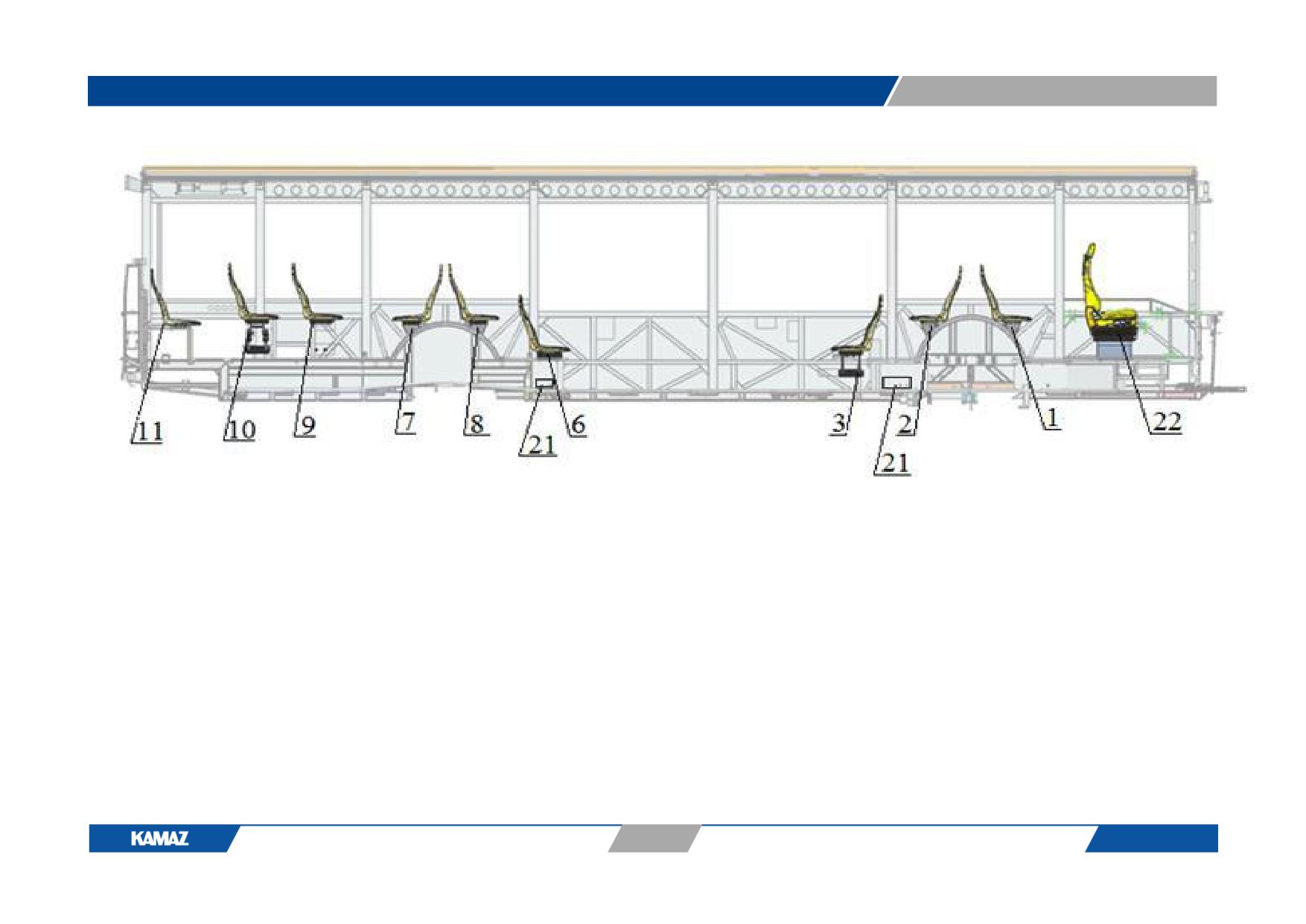

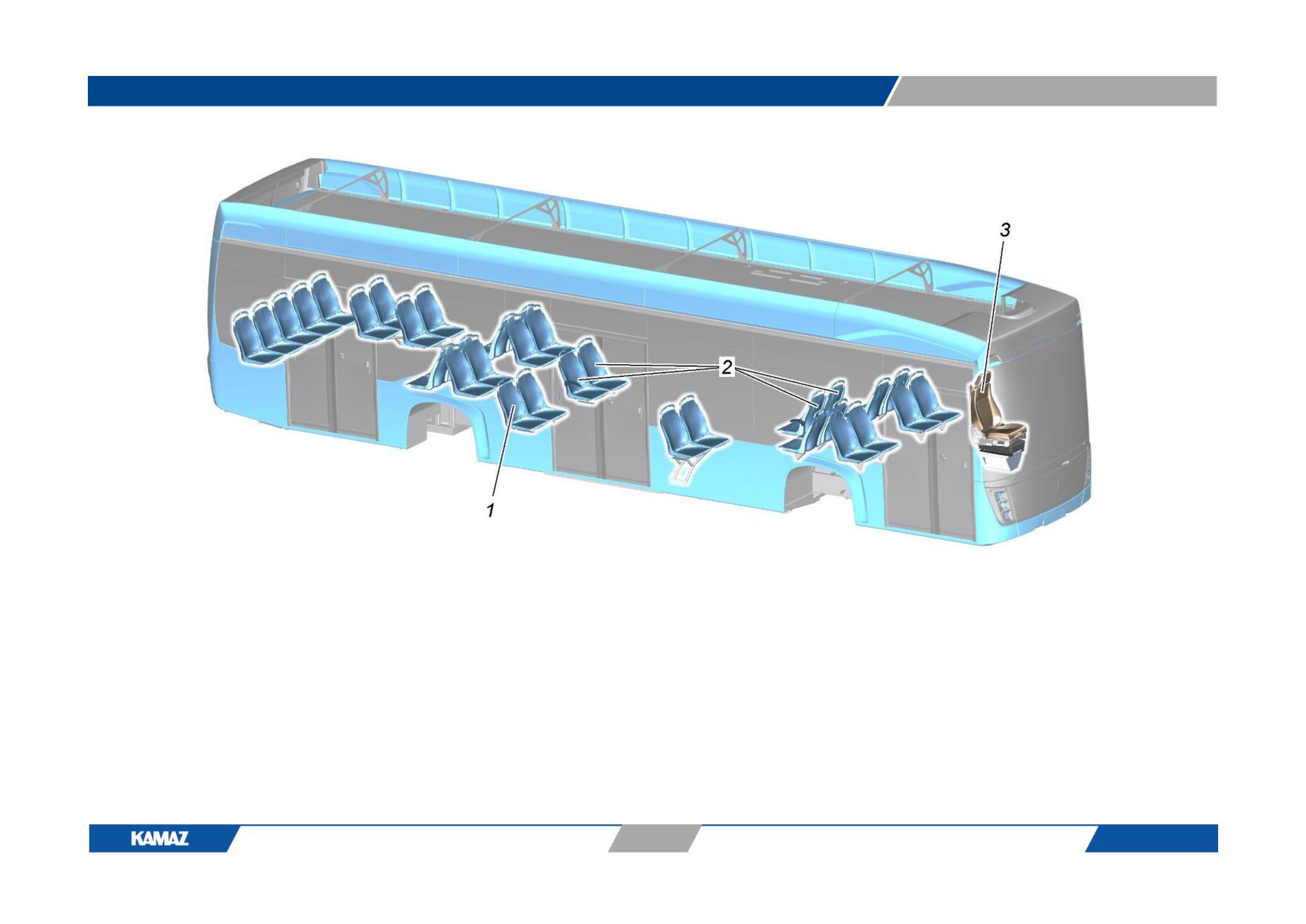

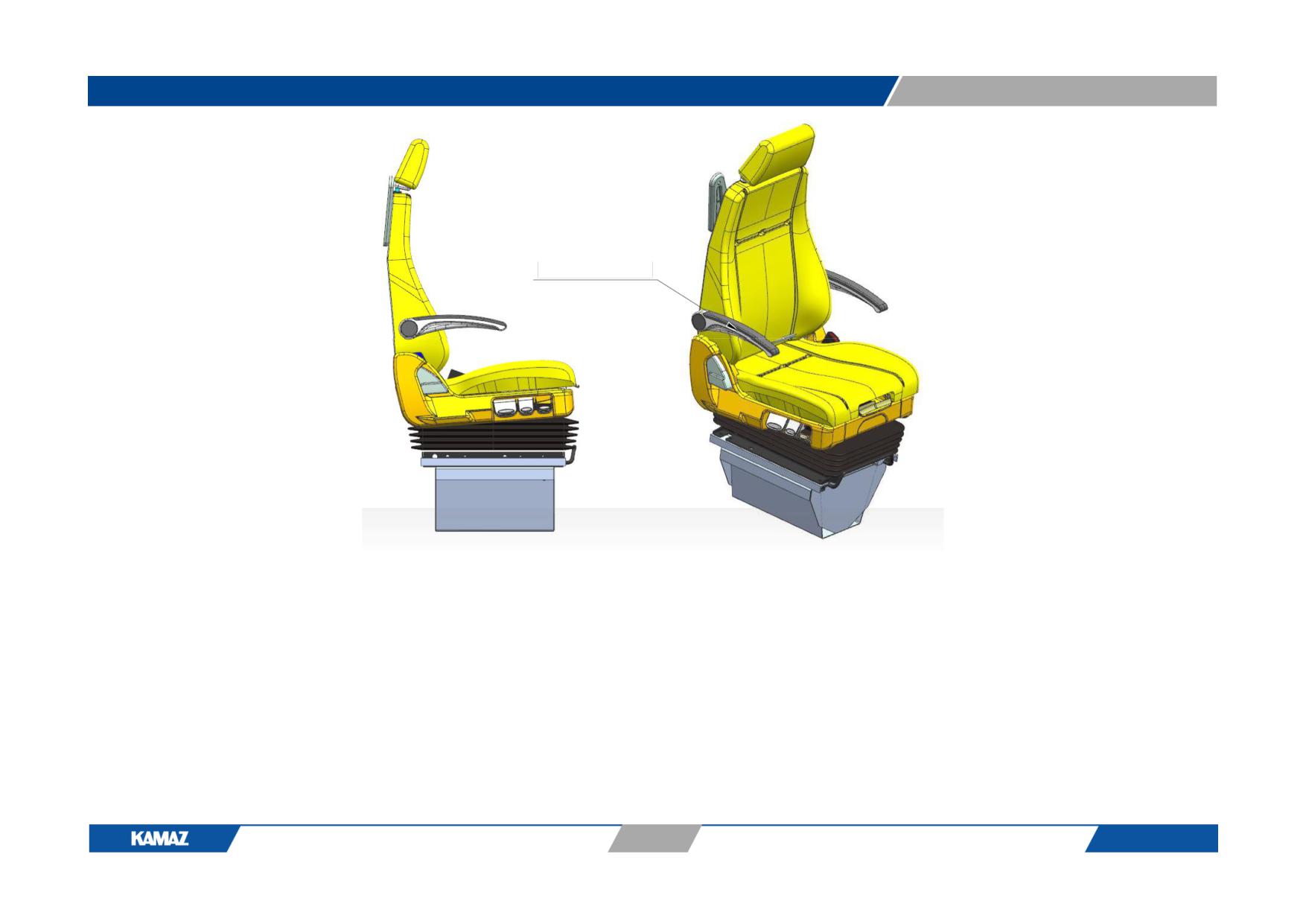

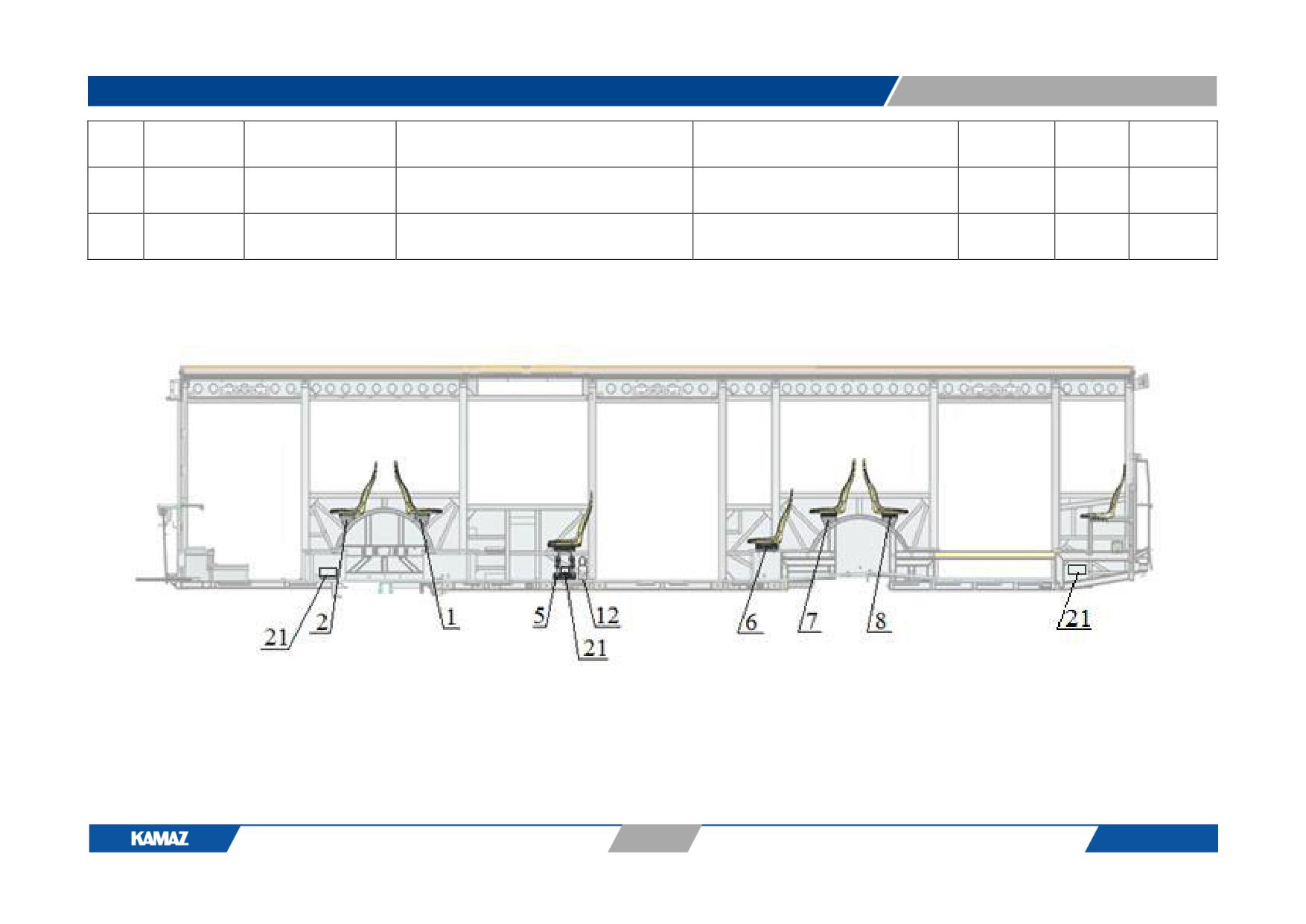

16. Сиденья………………………………….………………………………………………………………………………………………………………………………………………………………139
17. Поручни и перегородки салона………………………………………………………………………………………………………………………………………………………………155
18. Оборудование, размещённое в переднем отсеке…………………………………………………………………………………………………………………………………159
19. Оборудование, размещённое в заднем отсеке……………………………………………………………………………………………………………………………………163
20. Токоприёмник крышевой………………………………………………………………………………………………………………………………………………………………………172
21. Принадлежности кузова (зеркала)…………………………………………………………………………………………………………………………………………………………174
22. Прочие разделы………………………………………………………………………………………………………………………………………………………………………………………176
22.1. Медницкие работы………………………………………………………………………………………………………………………………………………………………………………179
22.2. Антикоррозийная обработка ……..………………………………………………………………………………………………………………………………………………………179
22.3. Проверка герметичности …………..……………………………………………………………………………………………………………………………………………………….179
3
Электробус КАМАЗ-6282
Нормы времени
Раздел 1. Содержание
22.4. Диагностические и контрольно-измерительные работы …………………………………………………………………………………………………………………179
22.5. Ремонт напольного покрытия……………………………………………………………………………………………………………………………………………………………179
22.6. Ремонт пластиковых изделий……………………………………………………………………………………………………………………………………………………………180
22.7. Нанесение надписи ……………………………………………………………………………………………………………………………………………………………………………183
22.8. Окраска……………………………………………………………………………………………………………………………………………………………………………………………….184
22.9. Инструмент и принадлежности………………………………………………………………………………………………………………………………………………………….259
22.10. Термоизоляция…………………………………………………………………………………………………………………………………………………………………………………259
Приложение.
Контрольные значения для проверки геометрии кузова…………………………………………………………………………………………………………………………..262
Допуски к диагоналям оконных проёмов и проёмов кузова с приложением основных сечений…………………………………………………………..273
Контрольные точки крепления ведущего моста, передней подвески и рулевого управления……………………………………………………………………………………280
4
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Раздел 1. Нормы времени на кузовные работы по устранению аварийных повреждений кузова и кузовного
оборудования электробуса
Рис. 1а. Установка наклеек и таблички изготовителя
5
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 1б. Установка наклеек и таблички изготовителя
6
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

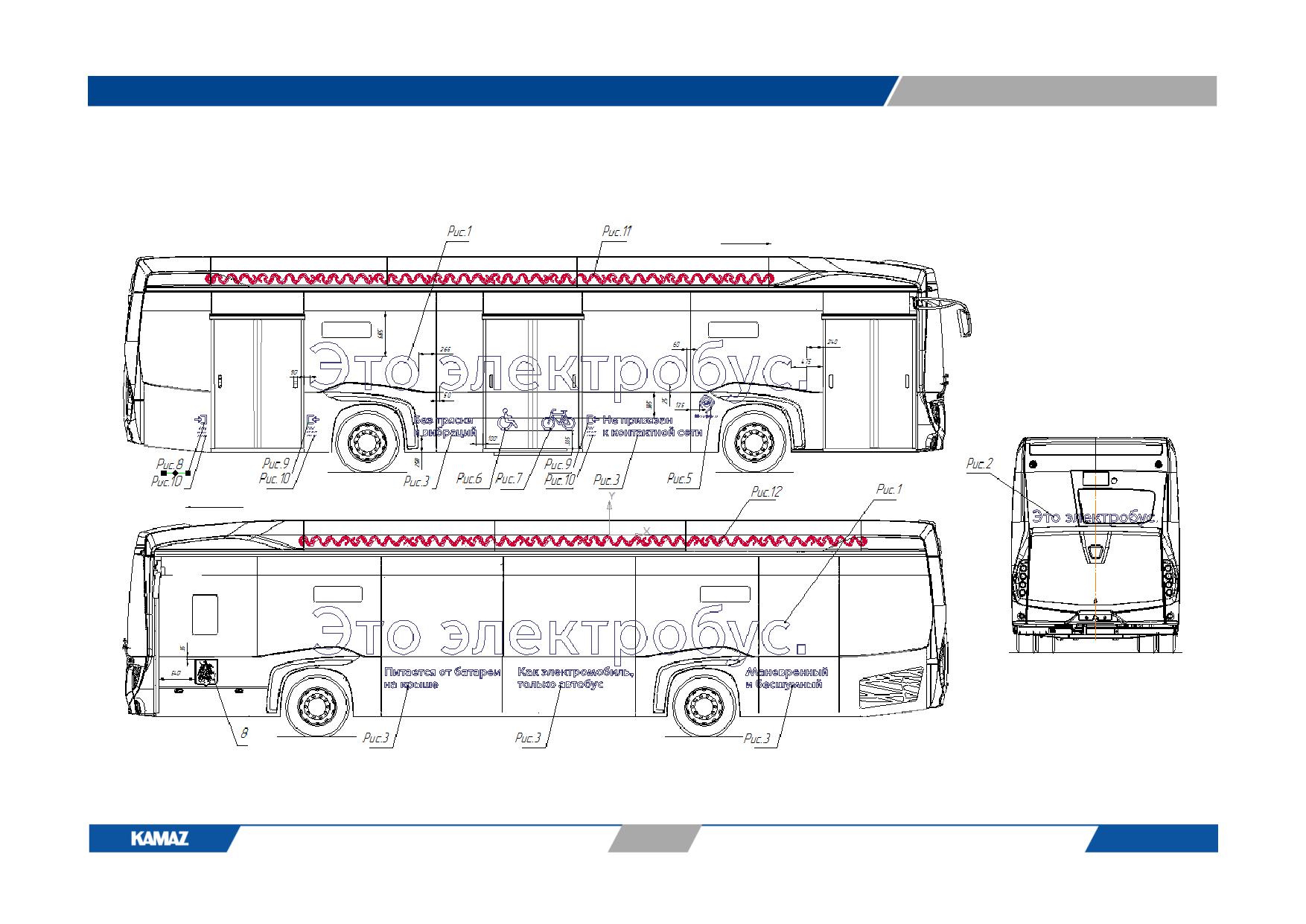

Рис. 1в. Наклейки надписи Это электробус
7
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

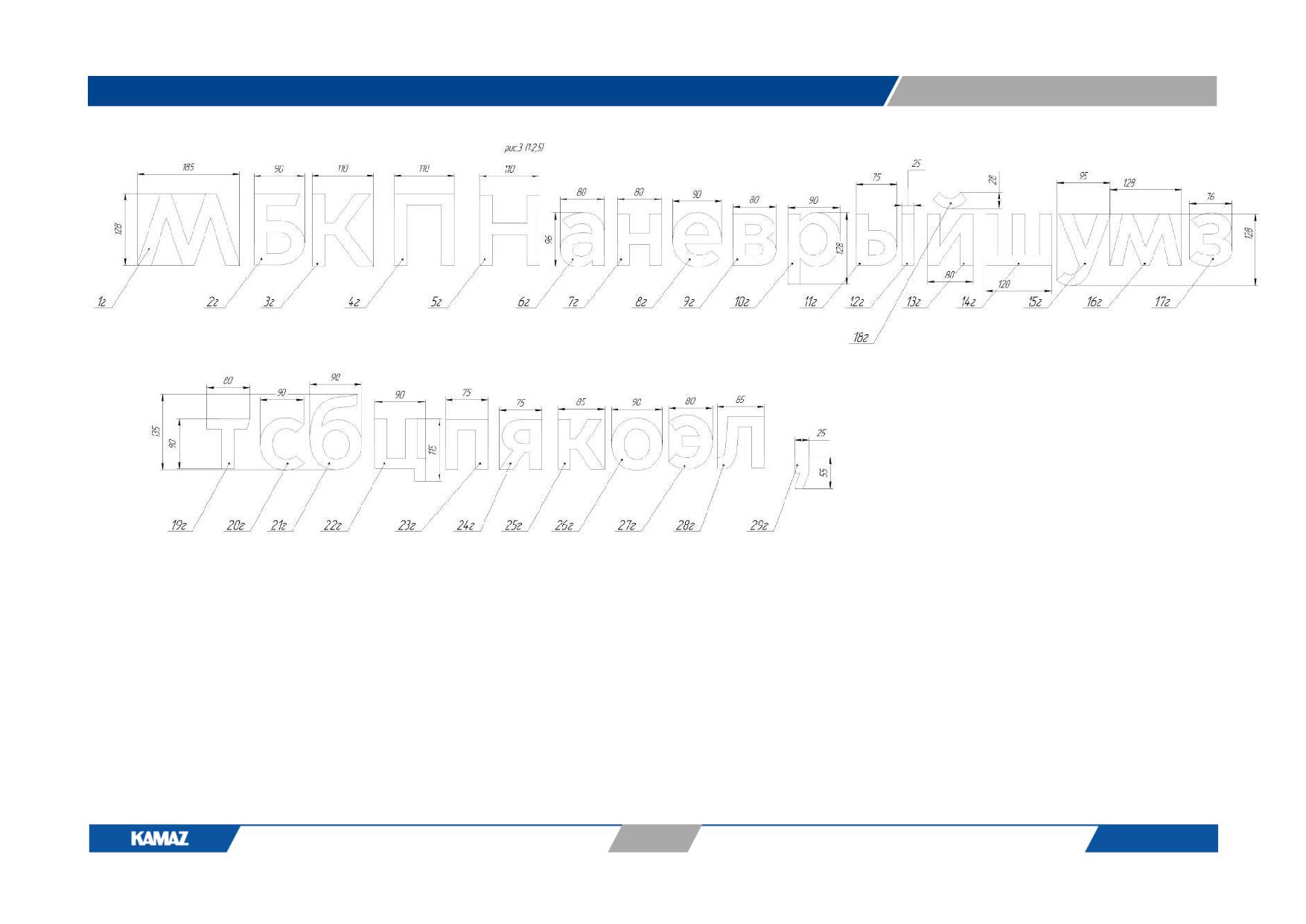

Рис. 1г. Наклейки надписей
8
Рис. 1д. Герб г. Москвы
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 1е. Наклейки Эмблемы МГТ
10
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 1ж. Пиктограмма наружная
Рис. 1и. Наклейки логотипа Вход во все двери
11
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

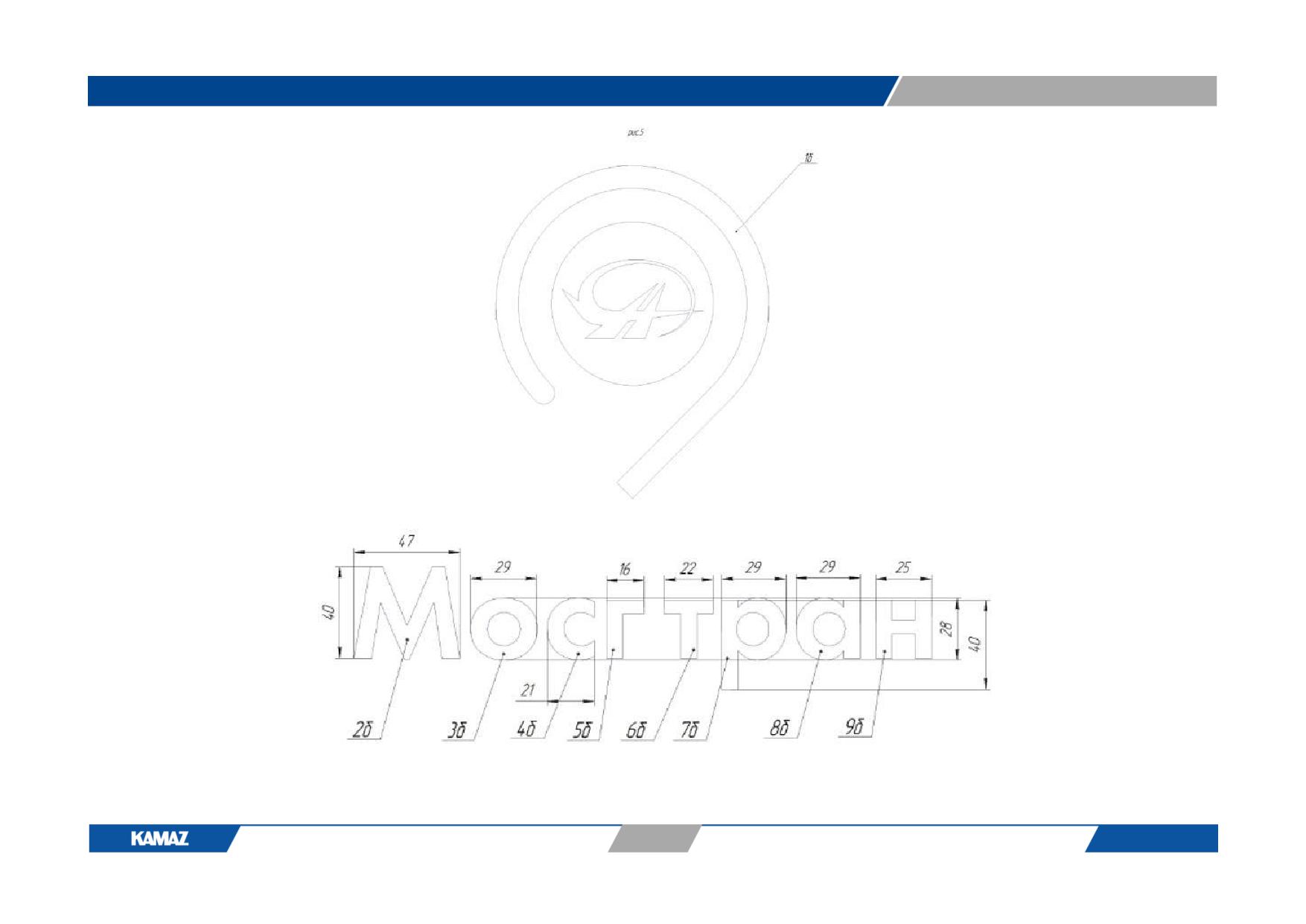

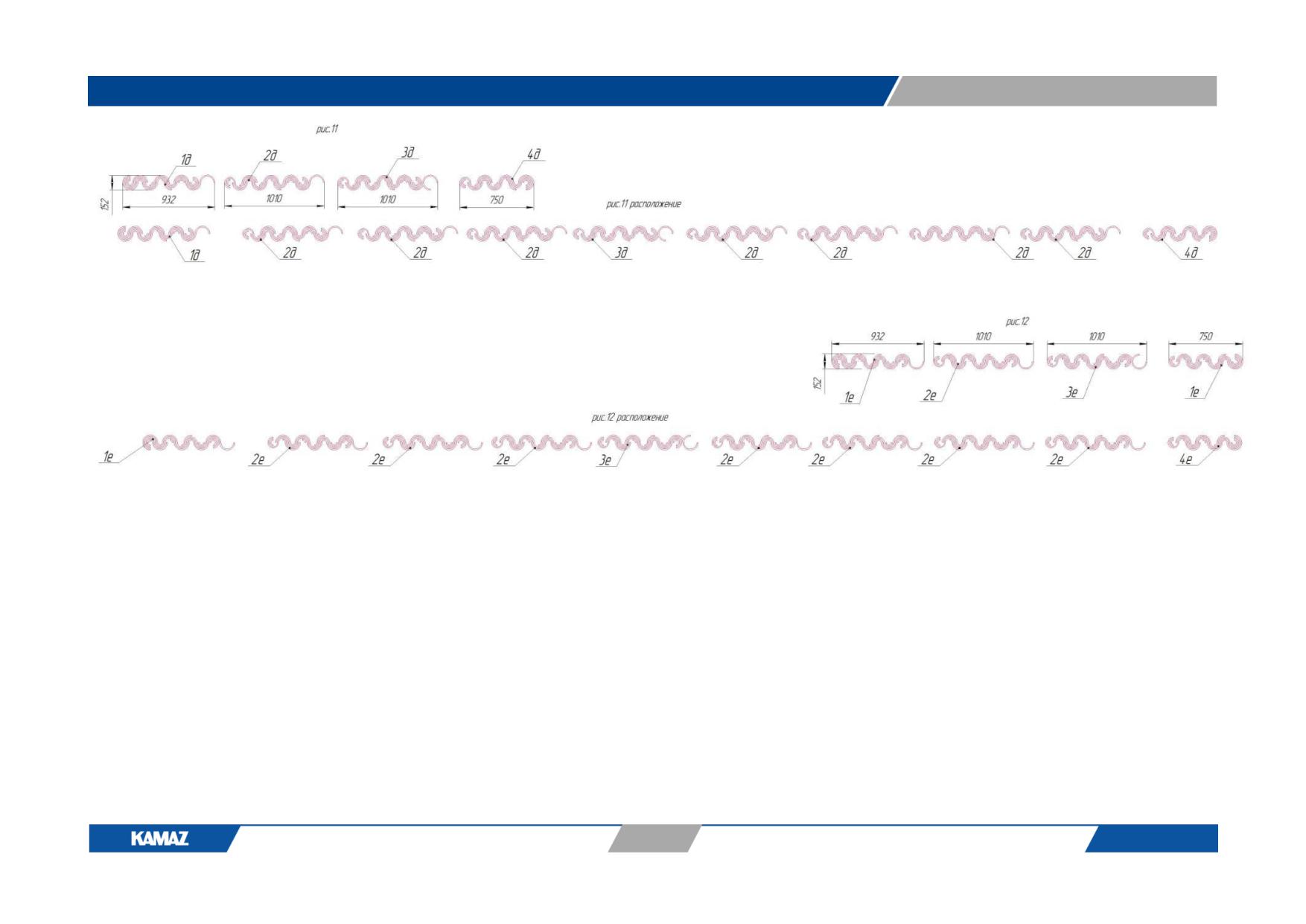

Рис. 1к. Фирменный узор «Московский транспорт»
12
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 1
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции на
каталогу
Вид работ
операции
работ
времени
рисунке
(чел.час)
1
2
3
4
5
6
7
8
1
Бренд-атрибутика и элементы
наружного оформления
(ливрея)
1.1
2
54901-
Логотип КАМАЗ (Конь) (Рис. 1б)
8212102-02
в) замена на новый
Снять и установить логотип
П82-121
3
0,05
КАМАЗ (Конь)
1.2
54901-8212102
Логотип "КАМАЗ"
в) замена на новый
Снять и установить логотип
П82-122
3
0,05
"КАМАЗ"
1.3
1б
6282-401-
Эмблема МГТ (Рис. 1е)
0000010-501
в) замена на новый
Снять и установить эмблему
П82-123
3
0,07
МГТ
1.4
12
5299-401-
Шильд «Электробус Москва»
5000180-12 СБ
(Рис. 1б)
5299-8212102
в) замена на новый
Снять и установить шильд
П82-124
3
0,35
«Электробус Москва»
1.5
8
6282-0000401-
Наклейка (Герб г.Москвы) (Рис.
12-02
1д)
13
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
5299-403-
000012-08
в) замена на новый
Снять и установить наклейку
П82-125
3
0,35
(Герб г.Москвы)
1.6
Рис.11 (по
6282-0000401-
Фирменный узор «Московский
рав.боковине),
12-02
транспорт» (Рис. 1а)
Рис.12 (по
лев.боковине)
1.6.1
1д
6282-401-
Фирменный узор «МГТ» (1
000001-11-01
секция) (Рис. 1к)
в) замена на новый
Снять и установить эмблему
П82-126
3
0,25
МГТ (фирменный узор «МГТ»
(1 секция)
1.6.2
2д
6282-401-
Фирменный узор «МГТ» (1
000001-11-02
секция) (Рис. 1к)
в) замена на новый
Снять и установить эмблему
П82-126
3
0,25
МГТ (фирменный узор «МГТ»
(1 секция)
1.6.3
3д
6282-401-
Фирменный узор «МГТ» (1
000001-11-03
секция) (Рис. 1к)
в) замена на новый
Снять и установить эмблему
П82-126
3
0,25
МГТ (фирменный узор «МГТ»
(1 секция)
1.6.4
4д
6282-401-
Фирменный узор «МГТ» (1
000001-11-04
секция) (Рис. 1к)
в) замена на новый
Снять и установить эмблему
П82-126
3
0,25
МГТ (фирменный узор «МГТ»
(1 секция
14
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.7
Рис.1
6282-0000401-
Надпись на боковой поверхности
12-02
«Это электробус» (Рис. 1в)
1.7.1
1
6282-401-
Наклейка
000001-01-01
в) замена на новый
Снять и установить наклейку
П82-127
3
0,5
(Э) надписи «Это
электробус»
1.7.2
2
6282-401-
Наклейка
000001-01-02
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.3
6282-401-
Наклейка
3
000001-01-03
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.4
4
6282-401-
Наклейка
000001-01-04
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.5
5
6282-401-
Наклейка
000001-01-05
15
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.6
6
6282-401-
Наклейка
000001-01-06
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.7
7
6282-401-
Наклейка
000001-01-07
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.8
8
6282-401-
Наклейка
000001-01-08
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.9
9
6282-401-
Наклейка
000001-01-09
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.10
10
6282-401-
Наклейка
000001-01-10
16
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.11
11
6282-401-
Наклейка
000001-01-11
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.7.12
12
Наклейка
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8
Рис.2
6282-0000401-
Надпись на поверхности задка
12-02
«Это электробус» (Рис. 1в)
1.8.1
1а
6282-401-
Наклейка
000001-02-01
в) замена на новый
Снять и установить наклейку
П82-127
3
0,5
(Э) надписи «Это
электробус»
1.8.2
2а
6282-401-
Наклейка
000001-02-02
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.3
3а
6282-401-
Наклейка
000001-02-03
17
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.4
4а
6282-401-
Наклейка
000001-02-04
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.5
5а
6282-401-
Наклейка
000001-02-05
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.6
6а
6282-401-
Наклейка
000001-02-06
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.7
7а
6282-401-
Наклейка
000001-02-07
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.8
8а
6282-401-
Наклейка
000001-02-08
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
18
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.8.9
9а
6282-401-
Наклейка
000001-02-09
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.10
10а
6282-401-
Наклейка
000001-02-10
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.11
11а
6282-401-
Наклейка
000001-02-11
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.8.12
12а
6282-401-
Наклейка
000001-02-12
а) замена на новый
Снять и установить наклейку
П82-128
3
0,35
(одну) надписи «Это
электробус»
1.9
Рис. 3
6282-0000401-
Наклейка надписи (Рис. 1г)
12-02
1.9.1
1г
6282-401-
Наклейка
000001-03-01
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.2
2г
6282-401-
Наклейка
000001-03-02
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
19
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.9.3
3г
6282-401-
Наклейка
000001-03-03
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.4
4г
6282-401-
Наклейка
000001-03-04
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.5
5г
6282-401-
Наклейка
000001-03-05
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.6
6г
6282-401-
Наклейка
000001-03-06
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.7
7г
6282-401-
Наклейка
000001-03-07
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.8
8г
6282-401-
Наклейка
000001-03-08
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.9
9г
6282-401-
Наклейка
000001-03-09
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.10
10г
6282-401-
Наклейка
000001-03-10
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.11
11г
6282-401-
Наклейка
000001-03-11
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.12
12г
6282-401-
Наклейка
000001-03-12
20
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.13
13г
6282-401-
Наклейка
000001-03-13
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.14
14г
6282-401-
Наклейка
000001-03-14
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.15
15г
6282-401-
Наклейка
000001-03-15
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.16
16г
6282-401-
Наклейка
000001-03-16
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.17
17г
6282-401-
Наклейка
000001-03-17
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.18
18г
6282-401-
Наклейка
000001-03-18
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.19
19г
6282-401-
Наклейка
000001-03-19
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.20
20г
6282-401-
Наклейка
000001-03-20
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.21
21г
6282-401-
Наклейка
000001-03-21
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
21
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.9.22
22г
6282-401-
Наклейка
000001-03-22
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.23
23г
6282-401-
Наклейка
000001-03-23
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.24
24г
6282-401-
Наклейка
000001-03-24
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.25
25г
6282-401-
Наклейка
000001-03-25
1.9.26
26г
6282-401-
Наклейка
000001-03-26
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.27
27г
6282-401-
Наклейка
000001-03-27
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.28
28г
6282-401-
Наклейка
000001-03-28
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.9.29
29г
6282-401-
Наклейка
000001-03-29
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10
Рис. 5
Наклейки эмблемы МГТ (Рис. 1е)
1.10.1
2б
6282-401-
Наклейка
000001-05-02
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
22
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.10.2
3б
6282-401-
Наклейка
000001-05-03
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.3
4б
6282-401-
Наклейка
000001-05-04
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.4
5б
6282-401-
Наклейка
000001-05-05
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.5
6б
6282-401-
Наклейка
000001-05-06
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.6
7б
6282-401-
Наклейка
000001-05-07
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.7
8б
6282-401-
Наклейка
000001-05-08
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.10.8
9б
6282-401-
Наклейка
000001-05-09
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.11
Рис. 6
6282-401-
Наклейка пиктограммы (Рис. 1ж)
000001-06
23
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.12
Рис. 7
6282-401-
Наклейка пиктограммы (Рис. 1ж)
000001-07
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.13
Рис. 8
6282-401-
Наклейка (Рис. 1и)
000001-08
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.13.1
Рис. 9
6282-401-
Наклейка (Рис. 1и)
000001-09
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14
Рис. 10
Наклейка логотипа Вход во все
двери (Рис. 1и)
1.14.1
1в
6282-401-
Наклейка
000001-10-01
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.2
2в
6282-401-
Наклейка
000001-10-02
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.3
3в
6282-401-
Наклейка
000001-10-03
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.4
4в
6282-401-
Наклейка
000001-10-04
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.5
5в
6282-401-
Наклейка
000001-10-05
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
24
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1.14.6
6в
6282-401-
Наклейка
000001-10-06
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.7
7в
6282-401-
Наклейка
000001-10-07
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.8
8в
6282-401-
Наклейка
000001-10-08
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
1.14.9
9в
6282-401-
Наклейка
000001-10-09
в) замена на новый
Снять и установить наклейку
П82-129
3
0,35
25
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

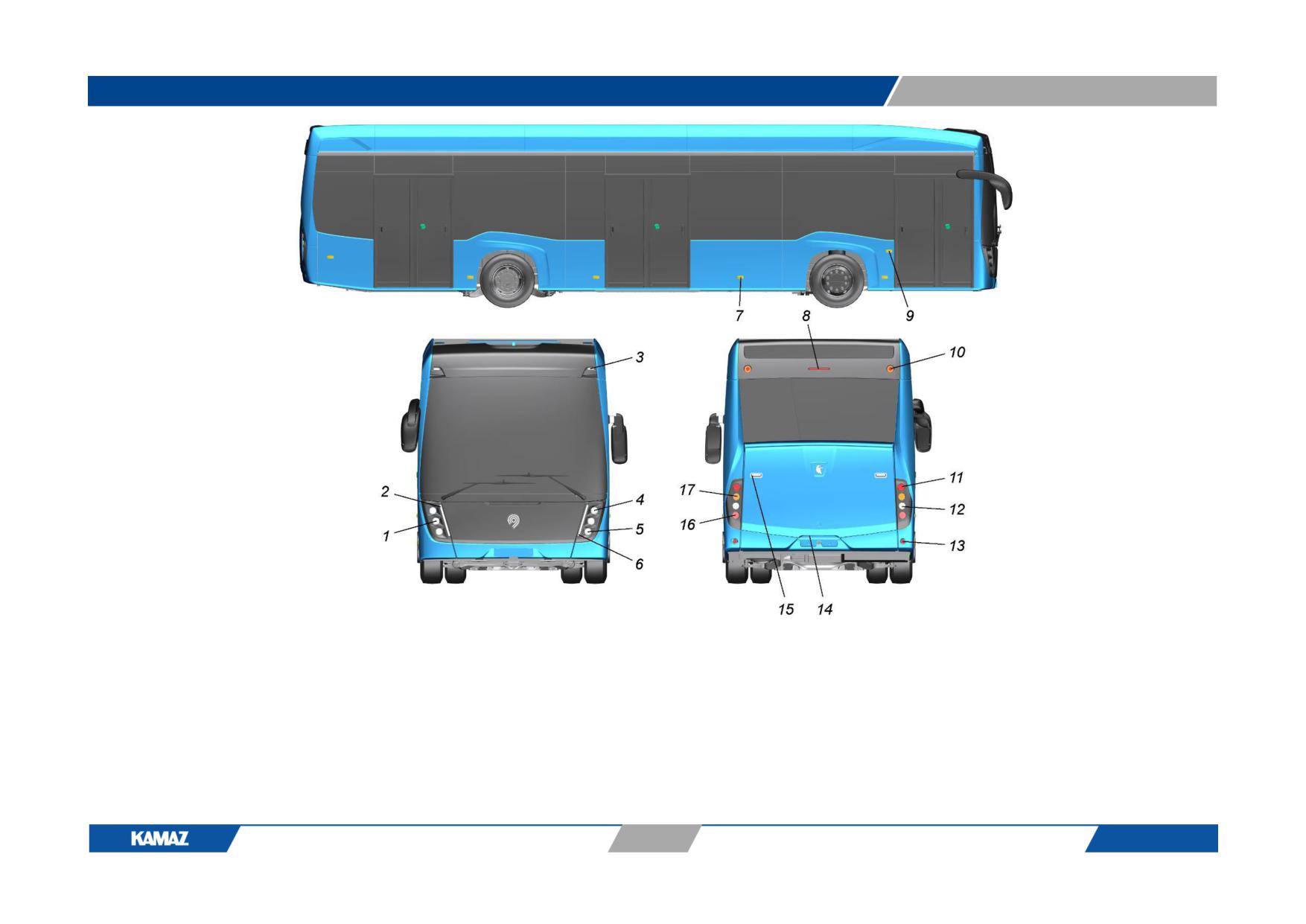

Рис. 2а. Расположение внешней светотехники на электробусе:
1 - фара ближнего света (светодиодный LED модуль); 2 - модуль ДХО/ГО правый; 3 - фонарь габаритный передний; 4 - фара дальнего света с указателем
поворота (светодиодный LED модуль); 5 - фара противотуманная передняя с дневным ходовым огнем (ДХО) (LED модуль) и габаритным огнем (ГО) (LED
модуль); 6 - модуль ДХО/ ГО левый; 7 - фонарь боковой габаритный; 8 - дополнительный сигнал торможения; 9 - указатель поворота боковой
светодиодный; 10 - фонарь габаритный задний с указателем поворота; 11 - совмещённый сигнал торможения и габаритный огонь; 12 - одиночный огонь
заднего хода; 13 - нижний габаритный огонь; 14 - фонарь освещения номерного знака; 15 - подкапотная лампа (расположена на внутренней панели
заднего капота); 16 - одиночный задний противотуманный огонь; 17 - одиночный указатель поворота задний.
26
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 2б. Модуль ДХО/ГО правый, (левый):
2 (2*) - Кронштейн светотехники левый (Кронштейн светотехники правый (зеркало); 20- 1BL 012 488-001-Фара ближнего света светодиодный LED модуль;
21- 1FO 011 988-181-Фара дальнего света с указателем поворота LED модуль; 22-1NO 011 988-011-Фара противотуманная передняя с ДХО и габаритным
огнём LED модуль.
27
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

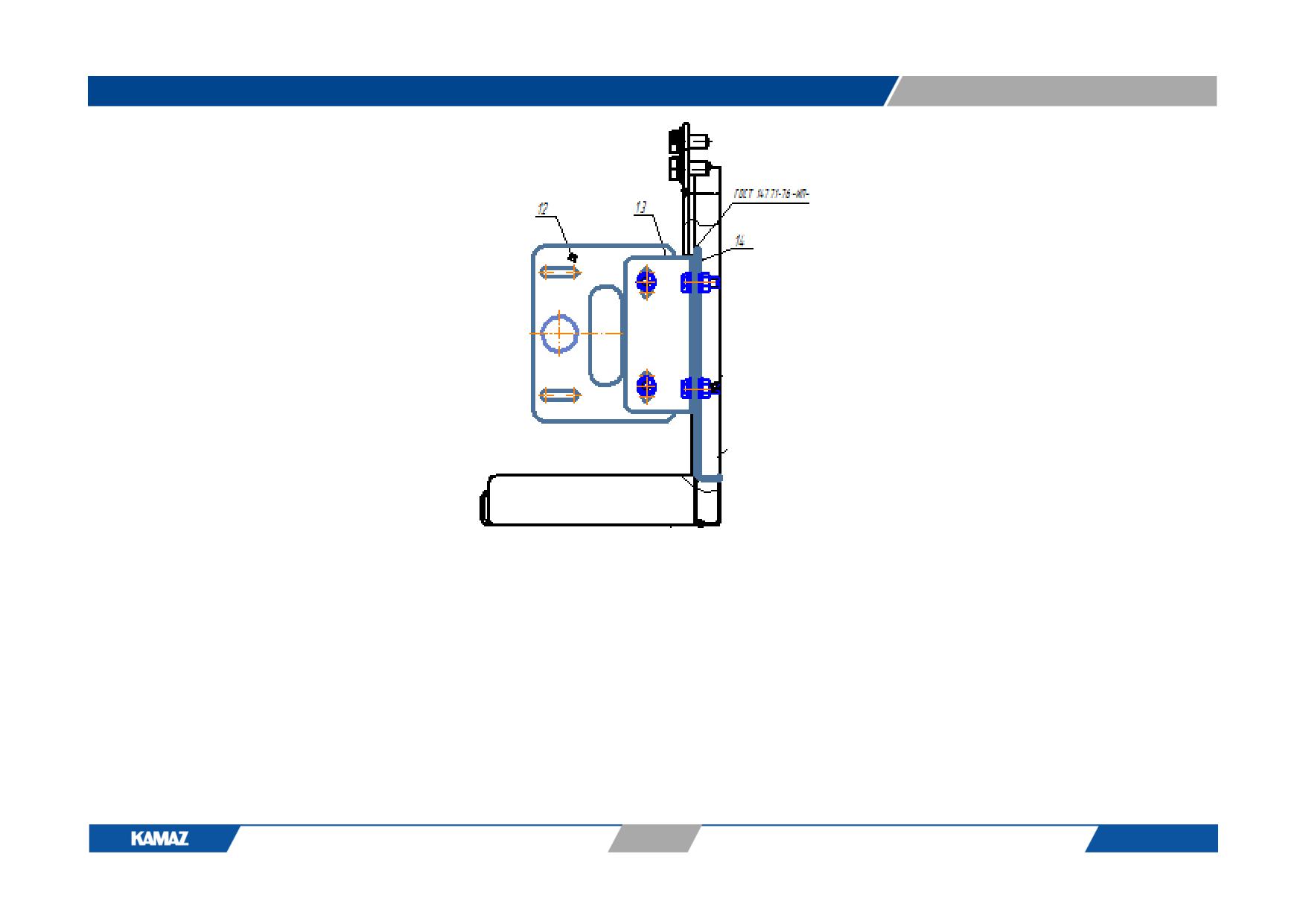

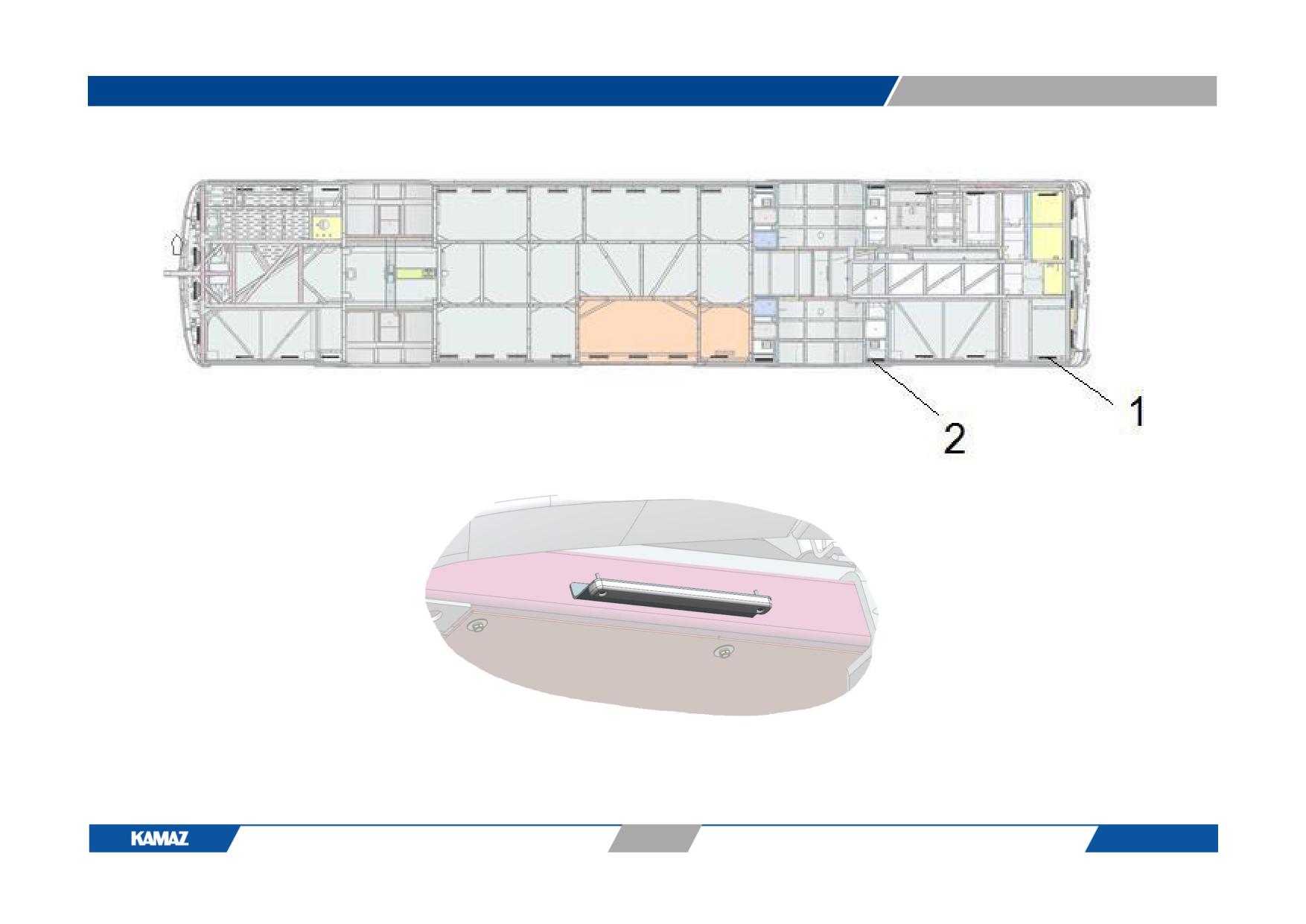

Рис. 2в. Установка освещения внешнего периметра:
1 - кронштейн 5299-401-3718302-01; 2 - плафон ЕС-05-05М.
28
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 2
№№
Номер
Номер по каталогу
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
2
Светотехника наружная (Рис. 2а)
2.1
1 (Рис.
1BL 012 488-001
Фара ближнего света
2а),
(светодиодный LED модуль)
20 (Рис.
2б)
в) замена на новый
Снять и установить фару
П37-111
3
0,3
а) ремонт на месте
Замерить силу света и
П37-112
4
0,12
отрегулировать фару
2.2
2, 6
КЕ.15.74.02.00.0.00,
Модуль ДХО/ГО правый, (левый)
(КЕ.15.74.01.00.0.00)
в) замена на новый
Снять и установить модуль
П37-313
3
0,28
ДХО/ГО правый, (левый)
2.3
3
ГФ-22-01
Фонарь габаритный передний
в) замена на новый
Снять и установить фонарь
П37-312
3
0,26
габаритный на передней
маске автобуса
2.4
4 (Рис.
1FO 011 988-181
Фара дальнего света с
2а),
указателем поворота
21 (Рис.
(светодиодный LED модуль)
2б)
в) замена на новый
Снять и установить фару
П37-111
3
0,3
29
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
2.5
5 (Рис.
1NO 011 988-011
Фара противотуманная передняя
2а),
с дневным ходовым огнем (ДХО)
22 (Рис.
(LED модуль) и габаритным огнем
2б)
(ГО) (LED модуль)
в) замена на новый
Снять и установить фару
П37-111
3
0,3
2.6
7
ГФ 1.25
Фонарь боковой габаритный
в) замена на новый
Снять и установить фонарь
П37-311
3
0,26
боковой габаритный
2.7
8
EC05.3776 LED
Дополнительный сигнал
торможения
в) замена на новый
Снять и установить
П37-203
3
0,17
дополнительный сигнал
торможения на задней маске
электробуса
2.8
9
741.3726
Указатель поворота боковой
светодиодный
в) замена на новый
Снять и установить указатель
П37-263
3
0,28
поворота боковой
светодиодный
2.9
10
711.3731
Фонарь габаритный задний с
указателем поворота
в) замена на новый
Снять и установить фонарь
П37-314
3
0,3
габаритный задний с
указателем поворота
2.10
11
ЕС151. 3776-01
Совмещённый сигнал
торможения и габаритный огонь
в) замена на новый
Снять и установить сигнал
П37-202
3
0,25
торможения
2.11
12
ЕС152. 3776-01
Одиночный огонь заднего хода
30
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить
П37-1812
3
0,3
одиночный сигнал заднего
хода
2.12
13
FI61
Нижний габаритный огонь
(светоотражатель)
в) замена на новый
Снять и установить
П37-381
3
0,44
светоотражатель на задней
маске электробуса (нижний
габаритный огонь)
2.13
14
2КА 010-278-011
Фонарь освещения номерного
знака
в) замена на новый
Снять и установить фонарь
П37-171
3
0,26
освещения номерного знака
2.14
15
ПД 308Б
Подкапотная лампа
в) замена на новый
Снять и установить лампу
П37-151
3
0,49
подкапотную на задней
маске автобуса
2.15
16
ЕС153.3776-01
Одиночный задний
противотуманный огонь
в) замена на новый
Снять и установить
П37-432
3
0,25
одиночный задний
противотуманный сигнал
2.16
17
ЕС15.3776-01
Одиночный указатель поворота
задний
в) замена на новый
Снять и установить
П37-264
3
0,25
одиночный указатель
поворота задний
2.17
5299-30-3718461
Кожух установки наружной
светотехники
31
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить кожух
П37-1814
3
0,08
установки наружной
светотехники
2.18
5299-401-3718201-
Рамка
12
в) замена на новый
Снять и установить рамку
П37-1815
3
0,2
2.19
Лампа освещения мотоотсека
в) замена на новый
Снять и установить лампу
П37-1816
3
0,2
освещения мотоотсека
2.20
1
5299-401-3718302-

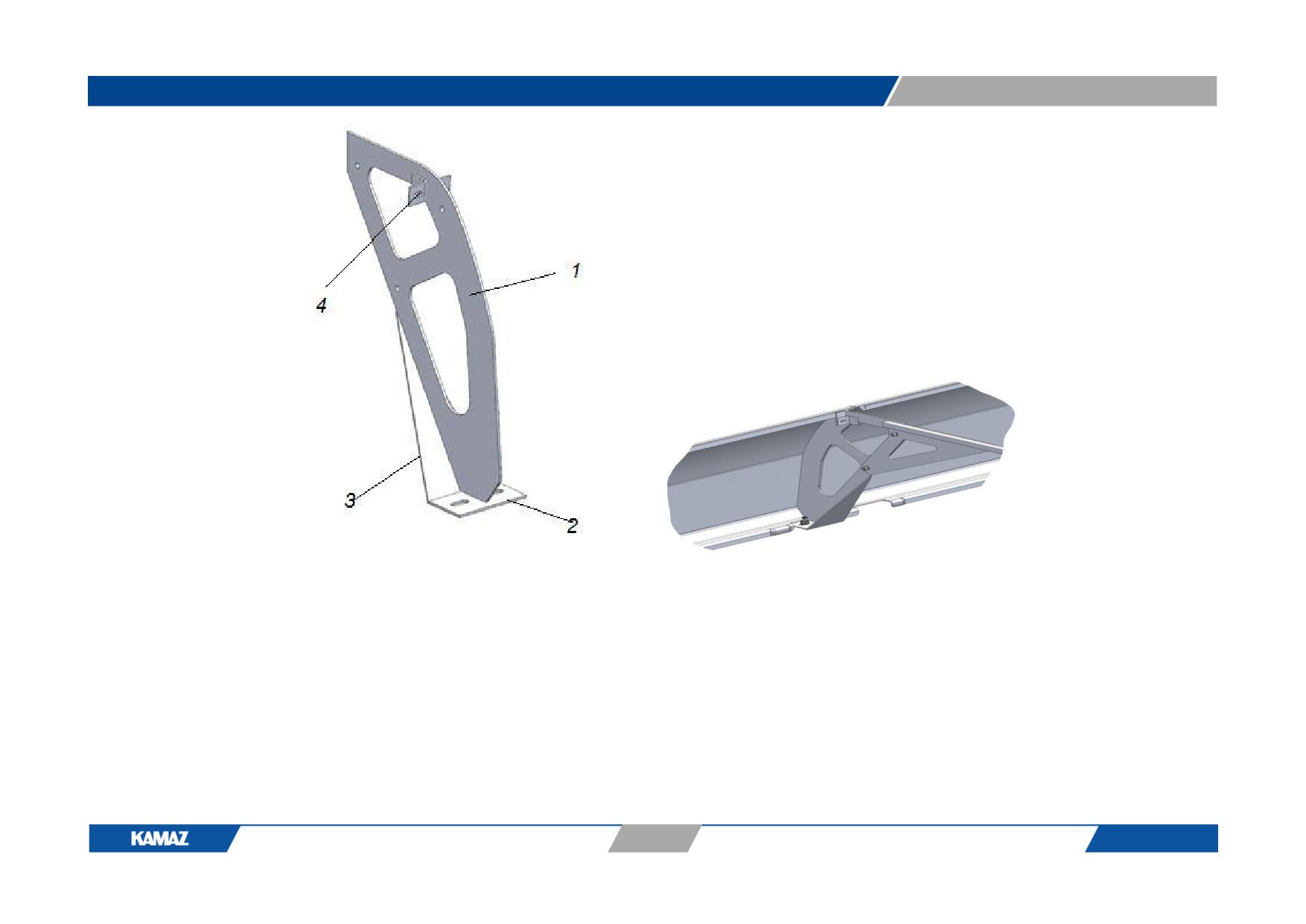

Кронштейн установки освещения
01
внешнего периметра (Рис. 2в)
в) замена на новый
Снять и установить
П37-182
3
0,2
кронштейн установки
освещения внешнего
периметра (сварка)
2.21
2
ЕС-05-05М
Плафон (Рис. 2в)
в) замена на новый
Снять и установить плафон
П37-183
3
0,08
32
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 3а. Остекление кузова:
1 - ветровое панорамное стекло; 2, 3, 4, 5, 6, ,7, 8, 16, 17, 18, 19, 20, 21, 23 - стекло; 9, 10, 12, 25, 26, 28 - стеклопакет салона; 11, 13, 24, 27 - стеклопакет
салона с форточкой; 14 - стеклопакет водителя с форточкой; 15 - стеклопакет задний; 22 - стекло бокового маршрутоуказателя.
33
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 3б. Установка окон:
3-5299-403-5403540-Вставка облицовки; 4-5299-403-5403540-01-Вставка облицовки; 5-5299-5405040-Вкладыш; 6-5299-403-5403530-Стекло; 7-5299-403-
5403530-01-Стекло;8-5299-403-5403530-02-Стекло; 9-5299-403-5403530-03-Стекло; 10-5299-403-5403530-04-Стекло;11-5299-403-5403530-05-Стекло; 12-
5299-403-5403530-06-Стекло; 13-5299-403-5403530-07-Стекло; 14-5299-403-5403530-08-Стекло;15-5299-410-5403518-Стекло маршрутоуказателя;17-5299-
403-5403533-Стекло; 18-5299-401-5403534-Стекло; 20-5299-403-5303510-01-Стекло ветровое панорамное.; 21-5299-403-5403510-Стекло вод. с форточкой ;
34
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
22-5299-410-5403511-Стеклопакет салона с форточкой левой; 23-5299-410-5403512-Стеклопакет салона ;24-5299-410-5403513-Стеклопакет салона; 25-
5299-410-5403514-Стеклопакет салона -с форточкой правой; 26-5299-410-5403514-01-Стеклопакет салона с форточкой правой; 27-5299-410-5403515-
Стеклопакет салона; 28-5299-410-5403516-Стеклопакет салона; 29-5299-410-5403517-Стеклопакет салона; 31-5299-410-5603521-Стеклопакет салона; 33-
5299-410-5603510-Стеклопакет задний.
Таблица 3
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
3
Остекление наружное (Рис. 3а)
3.1
1
5299-403-
Стекло ветровое панорамное
5303510-01
а) ремонт на месте
Уплотнить ветровое стекло
П52-069
4
1,6
Включает:
1.Демонтаж облицовок двух
боковых и одной верхней
2. Подготовка проема окна
(чистка, установка ленты
ТЕЗА)
3. Подготовка стекла
(установка ленты ТЕЗА,
обезжиривание,
праймерование, нанесение
клея)
4. Заливка наружных швов,
35
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
выравнивание шва (кроме
нижнего)
5. Заливка наружного
нижнего
шва через 2-24 часа после
вклейки стекла (в
зависимости от
применяемого клея)
в) замена на новый
Снять и установить стекло
П52-061
4
2,82
ветровое панорамное
Включает:
1.Демонтаж облицовок двух
боковых и одной верхней
2. Демонтаж (вырезание
стекла)
3. Подготовка проема окна
(чистка, установка ленты
ТЕЗА)
4. Подготовка стекла
(установка ленты ТЕЗА,
обезжиривание,
праймерование, нанесение
клея)
5. Установка окна (установка
вкладышей, установка окна,
выравнивание, крепление
лентой ТЕЗА)
36
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
6. Заливка наружных швов,
выравнивание шва (кроме
нижнего
7. Заливка наружного
нижнего шва через 2-24 часа
после вклейки стекла (в
зависимости от
применяемого клея).
3.2
2, 3, 4, 5,
5299-403-
Стекло
6, ,7, 8, 16,
5403530…
17, 18, 19,
20, 21, 23
а) ремонт на месте
Заменить заливочный шов (из
П54-0310
3
0,5
расчета на 1 м шва):
1. Чистка шва от грязи и
следов старого герметика
2. Обезжиривание, сушка
3. Заливка и выравнивание
шва
а) ремонт на месте
Отшлифовать стекло (1 место-
П54-0311
3
0,5
одного незначительного
дефекта, царапины):
1. Шлифование спец.
абразивами
2. Полирование пастой
а) ремонт на месте
Хим. очистка стекла (1 место-
П54-0312
3
0,5
одного незначительного
дефекта, царапины):
чистка, протирка
37
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) ремонт на месте
Заменить защитную
П52-063
3
0,67
бронированную пленку (1
боковое стекло или дверь):
1. Демонтаж пленки
2. Раскрой пленки
3. Установка пленки
8, 16
а) ремонт на месте
Уплотнить окно
П54-035
4
1,4
2, 3, 4, 5,
а) ремонт на месте
Уплотнить боковое стекло
П54-036
4
1,5
6, 7, 17,
18, 19, 20,
21, 23
в) замена на новый
Снять и установить стекло (без
П52-062
3
1,76
учета осушительных работ)
3.3
11, 13
5299М-410-
Стеклопакет салона левый с
5403511
форточкой
в) замена на новый
Снять и установить
П54-037
3
5,5
стеклопакет салона левый с
форточкой
3.4
24, 27
5299М-410-
Стеклопакет салона правый с
5403514
форточкой
в) замена на новый
Снять и установить
П54-038
3
5,5
стеклопакет салона правый с
форточкой
3.5
15
5299М-410-
Стеклопакет задний
5603510
в) замена на новый
Снять и установить
П56-039
3
6,3
стеклопакет задний
3.6
-
SL100CL
Пленка защитная на стеклопакет
38
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Заменить защитную
П52-063
3
0,67
бронированную пленку (1
боковое стекло или дверь):
3.7
22
5299М-410-
Стекло бокового
5403518
маршрутоуказателя, (доступ
обеспечен)
в) замена на новый
Снять и установить стекло
П52-067
3
0,7
бокового маршрутоуказателя,
(доступ обеспечен)
3.8
9, 10, 12,
5299М-410-
Стеклопакет окна (размер
25
5403515-01,
1146х1500 до 1146х 2000мм)
5299М-410-
5403512, 5299М-
410-5403513-01
в) замена на новый
Снять и установить
П54-039
3
4,2
стеклопакет окна (размер
1146х1500 до 1146х 2000мм)
39
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

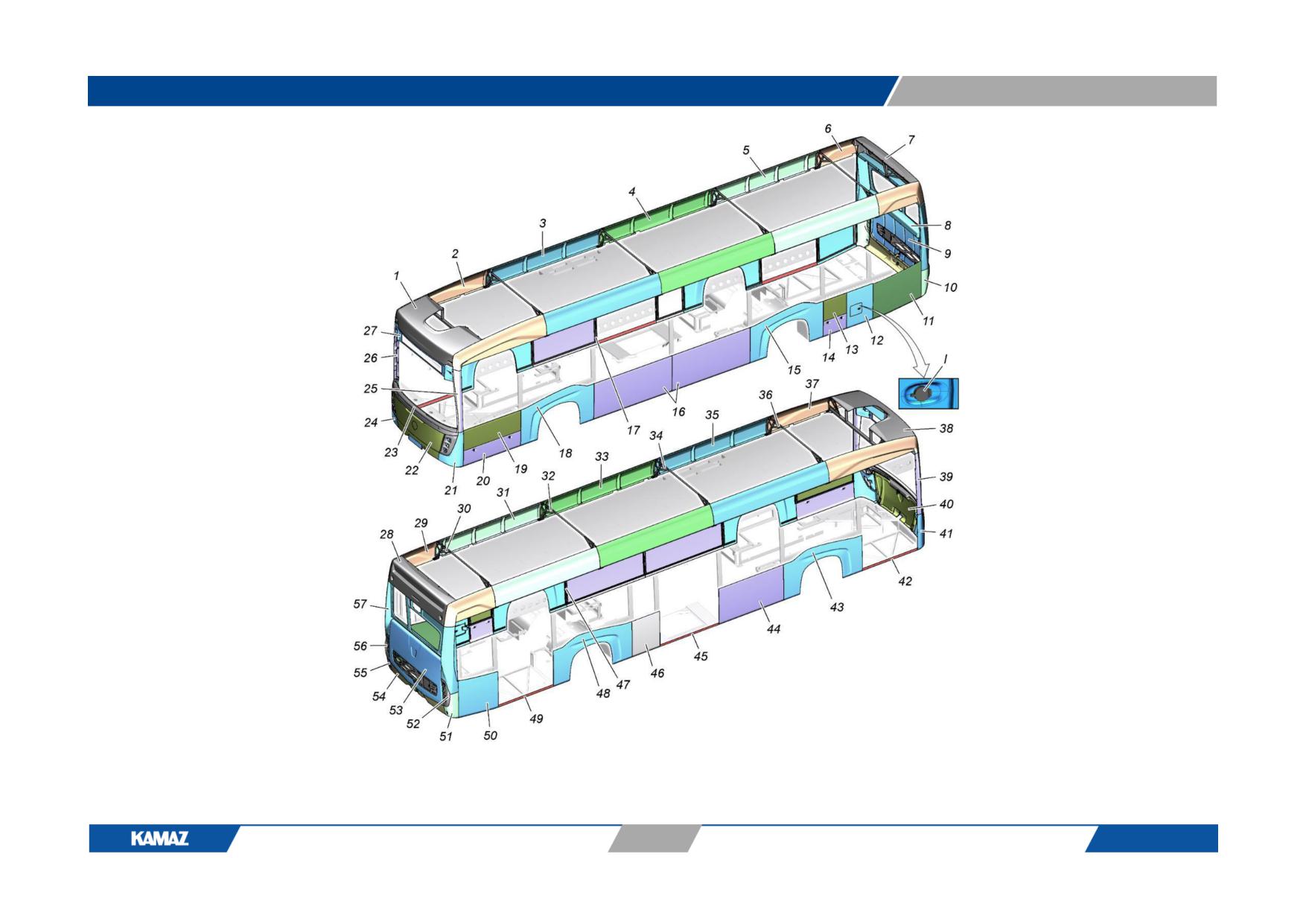

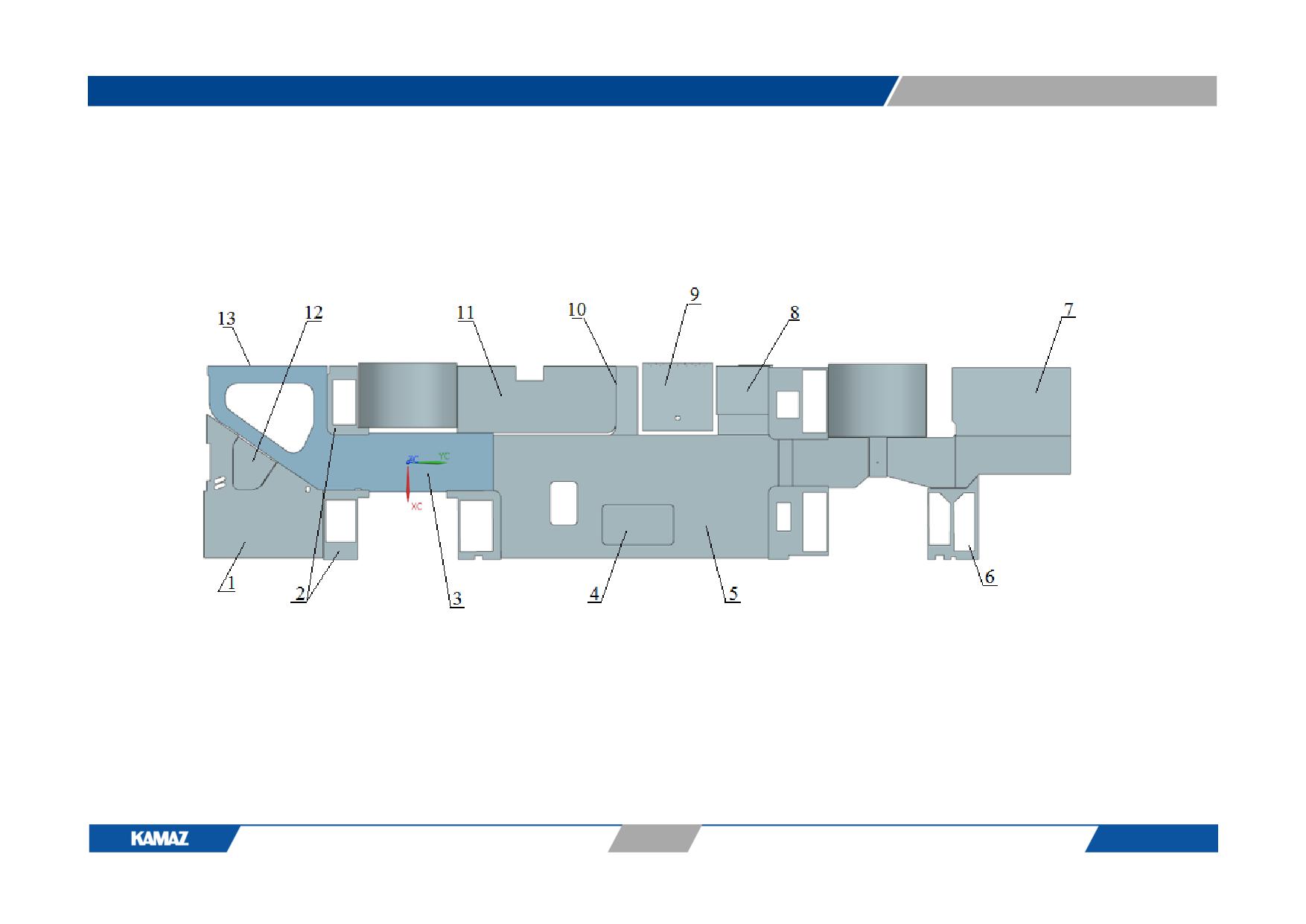

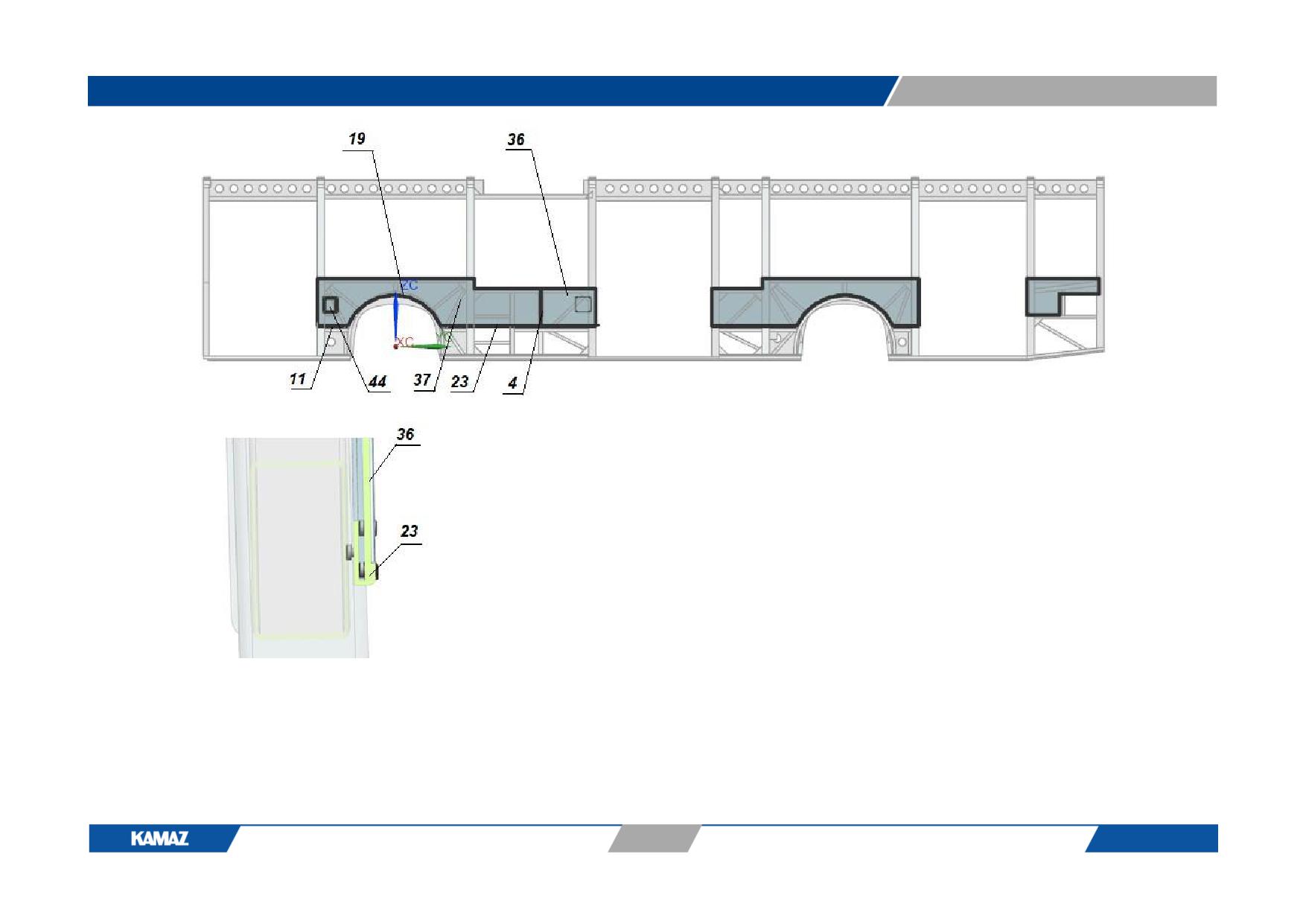

Рис. 4. Установка обтекателей и панелей боковых люков:
40
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1, 38 - обтекатель передний 5299-401-5312100; 2 - обтекатель передний правый 5299-401-5312120; 3, 35 - обтекатель борта первый 5299-401-5312130; 4
- обтекатель борта правый средний 5299-401-5312150; 5 - обтекатель борта правый задний 5299-401-5312170; 6 - обтекатель задний правый 5299-401-
5612121; 7, 28 - обтекатель задний 5299-401-5612100; 8, 57 - маска задняя с усилителем; 9, 53 - капот задний с замком; 10, 55 - секция левая; 11 - панель
мотоотсека; 12 - панель люка заправочного с замком; 13 - панель задняя левая; 14 - люк задний левый с замками; 15 - панель арки задняя левая; 16 -
панель средняя передняя; 17, 47 - кронштейны наружной облицовки; 18 - панель арки левая передняя; 19 - панель левая передняя; 20 - люк передний
левый с замком; 21 - облицовка угловая левая; 22, 40 - капот передний; 23 - рамка нижняя; 24, 41 - облицовка угловая правая; 25 - облицовка стойки
левой; 26, 39 - облицовка стойки правой; 27 - облицовочная панель переднего маршрутоуказателя; 29 - обтекатель задний левый 5299-401-5612111; 30,
32, 34, 36 - кронштейн поперечный средний 5299-401-5313600; 31 - обтекатель борта левый задний 5299-401-5312160; 33 - обтекатель борта левый
средний 5299-401-5312140; 37 - обтекатель передний левый 5299-401-5312110; 42, 49 - облицовка порога; 43 - панель арки правая передняя; 44 - панель
правая средняя; 45 - облицовка порога среднего; 46 - панель правая средняя малая; 48 - панель арки правая задняя; 50 - панель правая задняя; 51 -
секция правая; 52 - маска фонарей правая; 54 - секция центральная; 56 - маска фонарей левая; I - замок панели с защитной крышкой.
Таблица 4
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
4
Облицовочные панели кузова
наружные (правый борт / левый
борт, люка) (Рис. 4)
4.1
42, 49
5299-401-
Облицовка порога
5402509
а) ремонт на месте
Подкрасить облицовку порога
П54-0233
4
0,06
в) замена на новый
Снять и установить облицовку
П54-0224
3
0,64
порога
4.2
45
5299-401-
Облицовка порога среднего
5402509-01
41
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) ремонт на месте
Подкрасить облицовку порога
П54-0234
4
0,06
среднего
в) замена на новый
Снять и установить облицовку
П54-0225
3
0,31
порога среднего
4.3
11
5299-400-
Панель мотоотсека
5402530
а) ремонт на месте
Подкрасить панель мотоотсека
П54-0235
4
0,88
в) замена на новый
Снять и установить панель
П54-0223
3
1,57
мотоотсека
4.4
12
5299-400-
Панель люка заправочного с
5402525
замком
а) ремонт на месте
Подкрасить панель люка
П54-0236
4
0,41
заправочного с замком
в) замена на новый
Снять и установить панель
П54-0222
3
0,7
люка заправочного с замком
4.5
50
5299-401-
Панель задняя правая
5402508
а) ремонт на месте
Подкрасить панель заднюю
П54-0237
4
0,96
правую
в) замена на новый
Снять и установить панель
П54-0219
3
1,57
заднюю правую
4.6
13
5299-400-
Панель задняя левая
5402522
а) ремонт на месте
Подкрасить панель заднюю
П54-0238
4
0,2
левую
в) замена на новый
Снять и установить панель
П54-0221
3
0,7
заднюю левую
4.7
48, 15
5299-401-
Панель арки задняя правая,
5402505-02,
(левая)
42
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
(5299-401-
5402502-02)
а) ремонт на месте
Подкрасить панель арки
П54-0239
4
0,96
заднюю правую, (левую)
в) замена на новый
Снять и установить панель
П54-0215
3
1,57
арки заднюю правую, (левую)
4.8
16
5299-401-
Панель средняя передняя,
5402503-01,
(задняя)
(5299-401-
5402503-02)
а) ремонт на месте
Подкрасить панель среднюю
П54-0240
4
1,24
переднюю, (заднюю)
в) замена на новый
Снять и установить панель
П54-0214
3
1,57
среднюю переднюю, (заднюю)
4.9
43, 18
5299-401-
Панель арки правая, (левая)
5402505, (5299-
передняя
401-5402502)
а) ремонт на месте
Подкрасить панель арки
П54-0241
4
0,88
правую, (левую) переднюю
в) замена на новый
Снять и установить панель
П54-0216
3
1,57
арки правую, (левую)
переднюю
4.10
19
5299-401-
Панель левая передняя
5402504
а) ремонт на месте
Подкрасить панель левую
П54-0242
4
0,61
переднюю
в) замена на новый
Снять и установить панель
П54-0220
3
1,57
левую переднюю
43
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
4.11
44
5299-405-
Панель правая средняя
5402506
а) ремонт на месте
Подкрасить панель правую
П54-0243
4
1,21
среднюю
в) замена на новый
Снять и установить панель
П54-0217
3
1,57
правую среднюю
4.12
46
5299-401-
Панель правая средняя малая
5402507
а) ремонт на месте
Подкрасить панель правую
П54-0244
4
0,56
среднюю малую
в) замена на новый
Снять и установить панель
П54-0218
3
0,7
правую среднюю малую
4.13
14
5299-400-
Люк задний левый с замками
5402520
а) ремонт на месте
Подкрасить люк задний левый
П54-0245
4
0,2
с замками
в) замена на новый
Снять и установить люк задний
П54-0230
3
0,7
левый с замками
4.14
20
5299-401-
Люк передний левый с замком
5402510
а) ремонт на месте
Подкрасить люк передний
П54-0246
4
0,6
левый с замком
в) замена на новый
Снять и установить люк
П54-0229
3
0,5
передний левый с замком
44
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
45
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

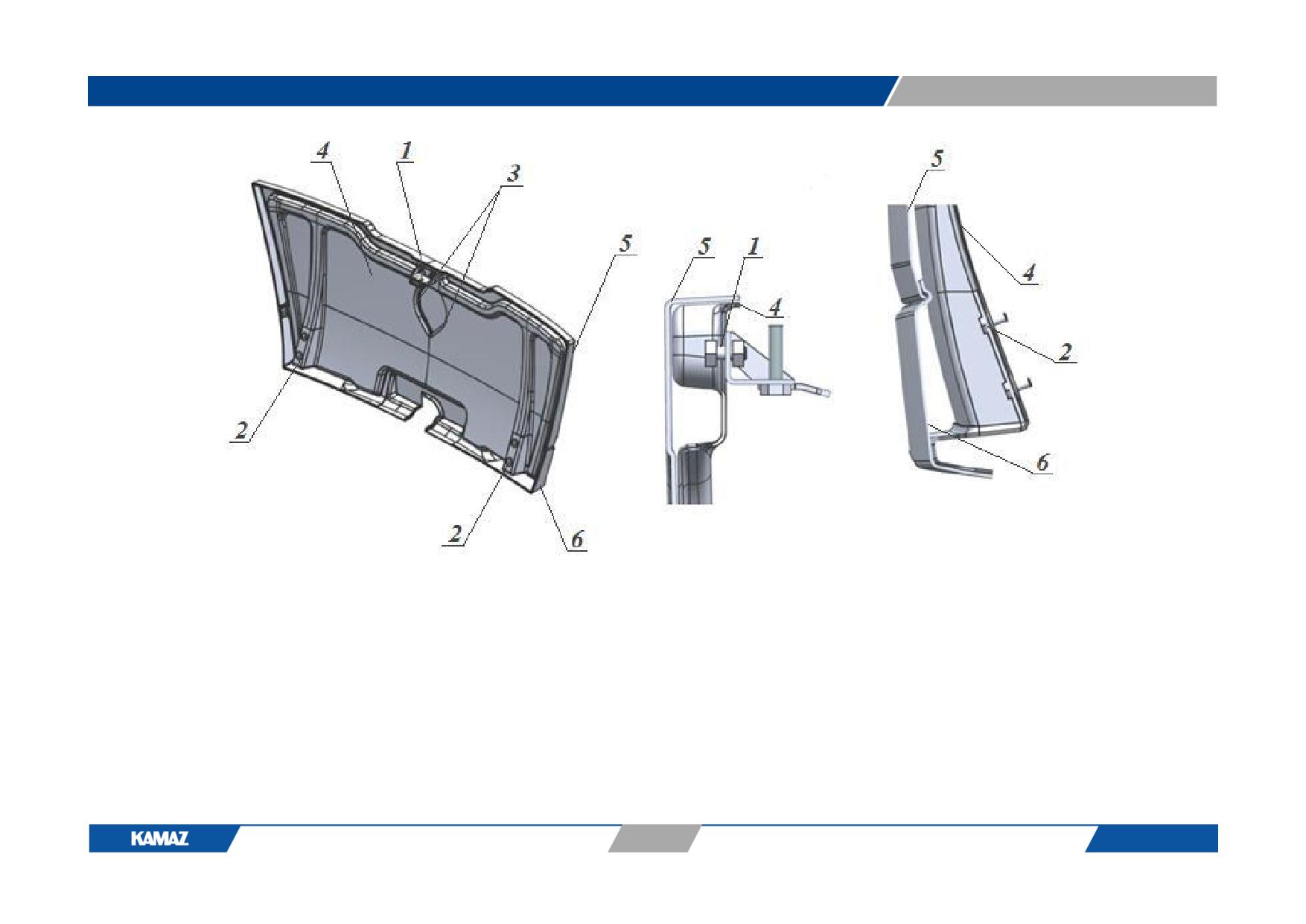

Рис. 5а. Капот передний в сборе 5299-401-5302520-10:
1 - ловитель замка в сборе 5299-401-5301510-10; 2 - кронштейн петли 5299-401-5301520-10; 3 - закладная подсветки логотипа 5299-401-5303520-10; 4 -
усилитель капота 5299-401-5302521-10; 5 - капот передний верхний 5299-401-5302522-10; 6 - капот передний нижний 5299-401-5302524-10; 8 -
ограничительный ремень 5299-401-5301820.
46
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Д
В- В
В
В
Д
23
П
П
4
В
3
1
В
21а(21)
22

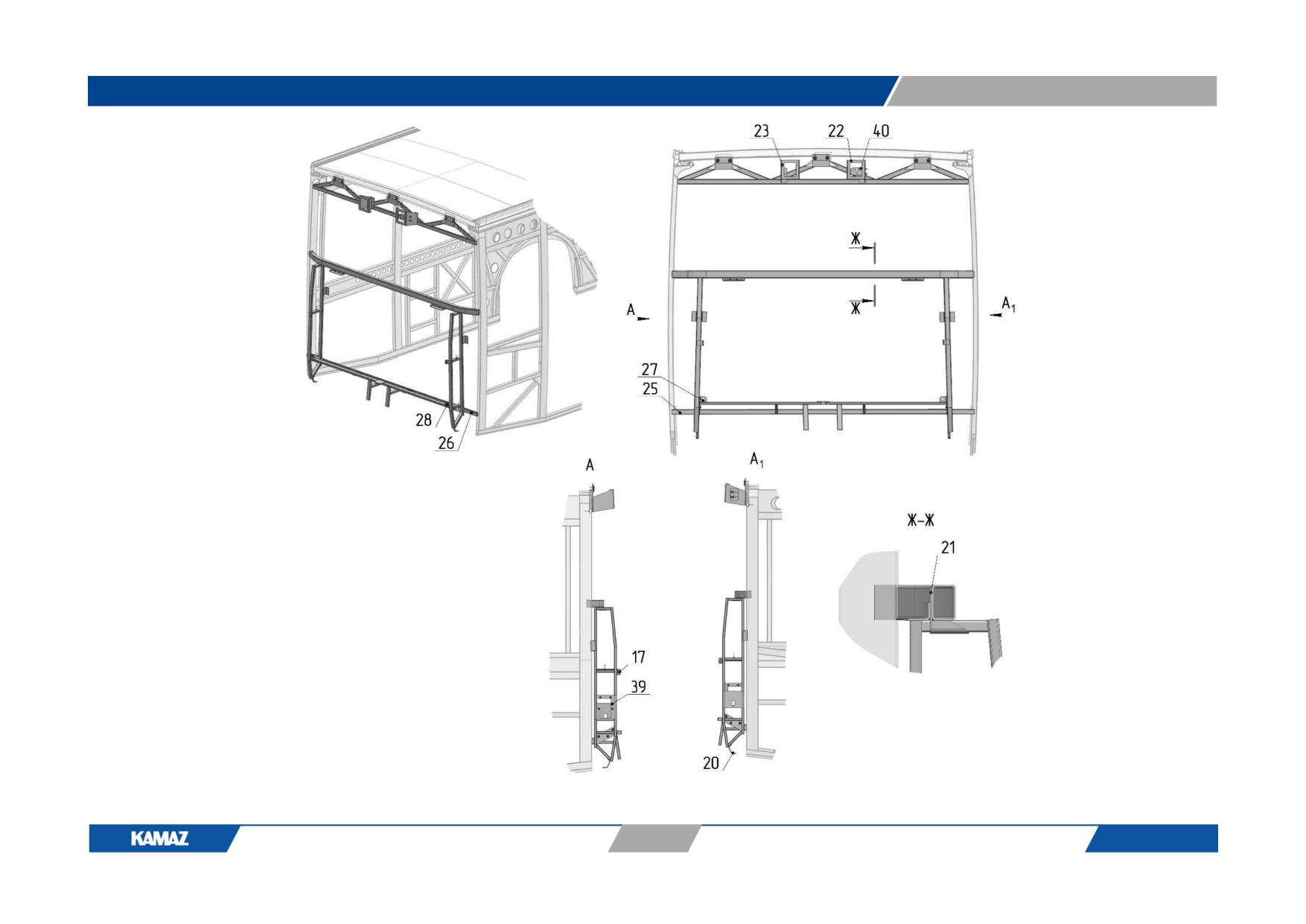

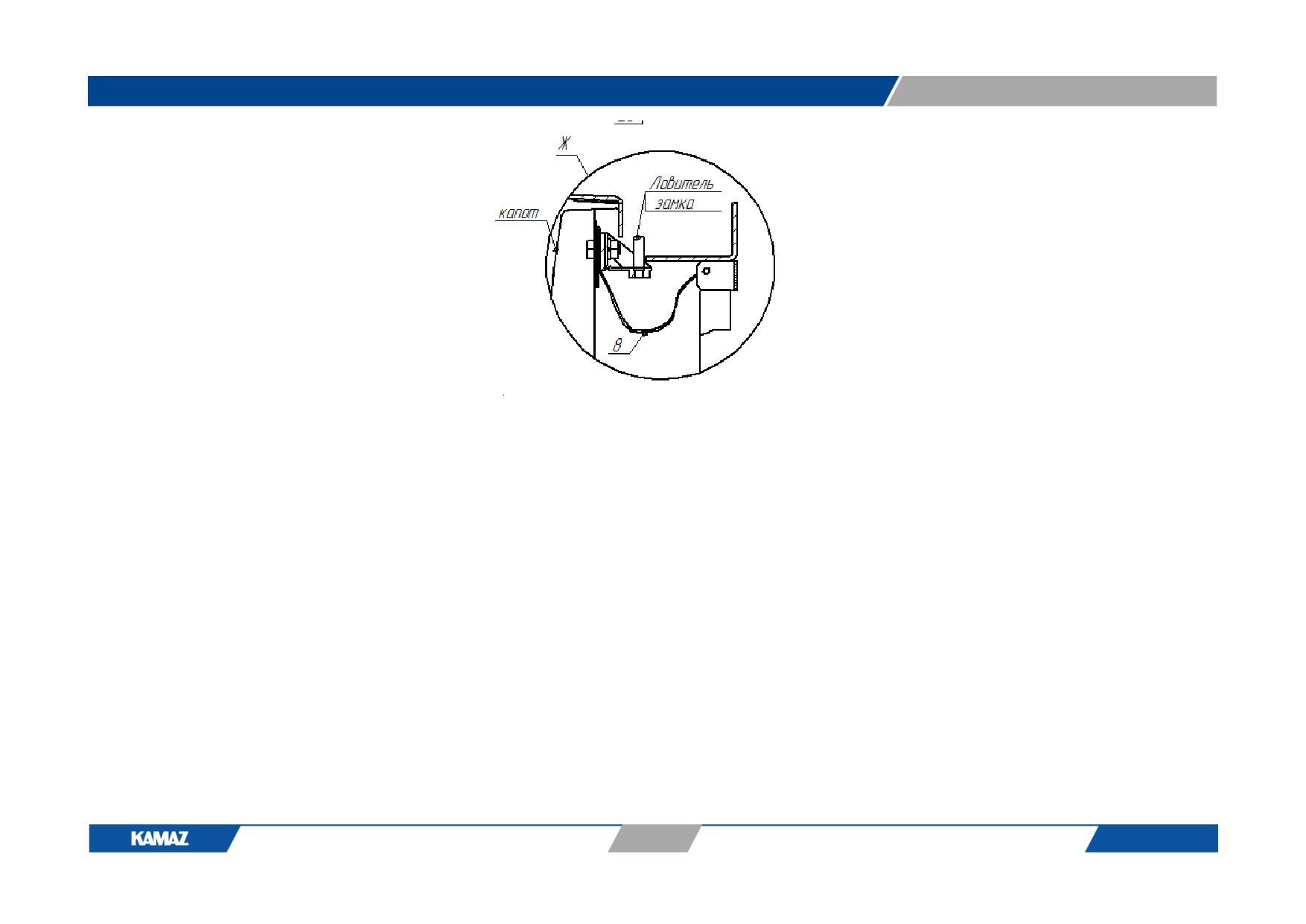

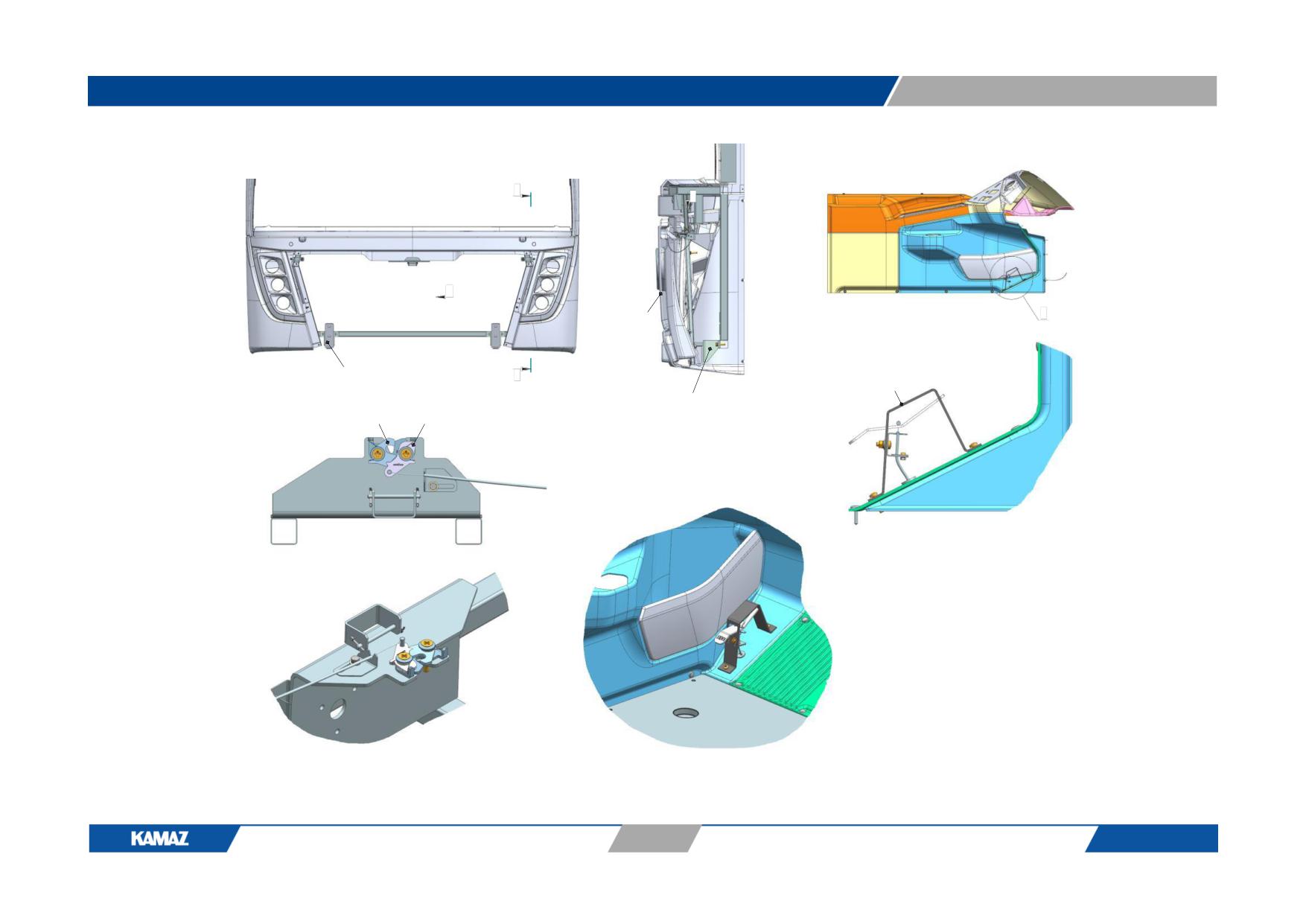

Рис. 5б. Установка капота переднего 6282-5301902
47
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
1 - 3297-5301936 Рычаг открывания капота в сборе; 3 - 5299-401-4301608 Петля капота; 21а - R4-20-20-501-10 Замок левый SOUTHCO;
22-4-0-439-22-1Клипса тросика SOUTHCO; 23-5299-401-5302520-10 Капот передний в сборе.

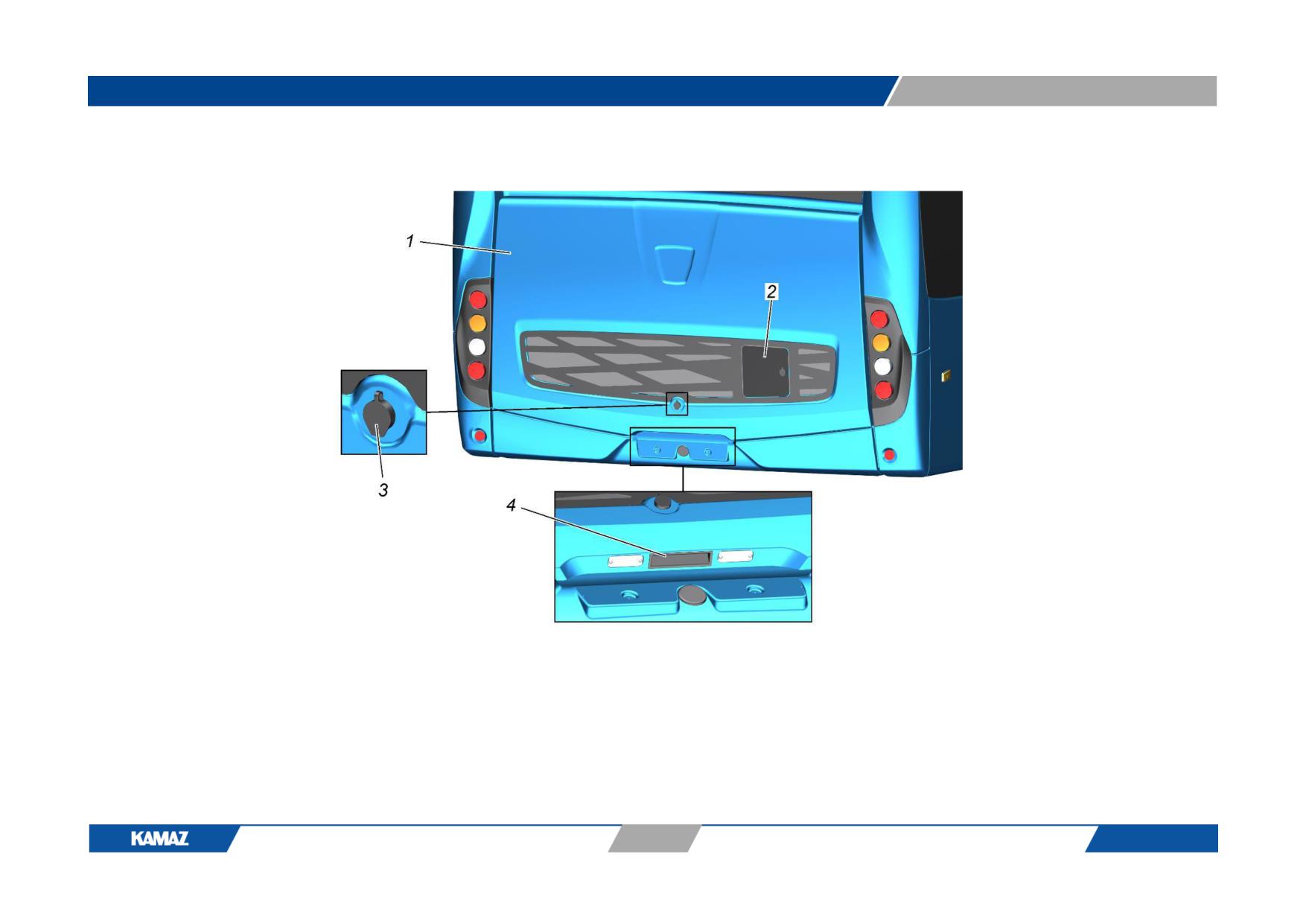

Рис. 5в. Капот задний:
1 - капот задний с решёткой; 2 - люк расширительного бачка; 3 - защитная крышка; 4 - ручка капота.
48
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 5
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
5
Облицовка передней / задней
маски кузова наружная (Рис. 4)
5.1
1, 38
5299-401-
Обтекатель передний
5312100
а) ремонт на месте
Подкрасить обтекатель
П80-226
4
0,82
передний
в) замена на новый
Снять и установить обтекатель
П80-221
3
0,46
передний
5.2
7, 28
5299-401-
Обтекатель задний
5612101
а) ремонт на месте
Подкрасить обтекатель задний
П80-227
4
0,65
в) замена на новый
Снять и установить обтекатель
П80-224
3
0,23
задний
5.3
8, 57
5299-401-
Маска задняя с усилителем
5602500
а) ремонт на месте
Подкрасить маску заднюю с
П56-021
4
2,04
усилителем
5.4
9, 53 (Рис.
5299-401-
Капот задний с замком (Рис. 5в)
4)
5600660-05
а) ремонт на месте
Подкрасить капот задний
П56-002
4
1,77
в) замена на новый
Снять и установить капот
П56-001
3
3
задний
49
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
5.4.1
J E5-6
Замок капота
в) замена на новый
Снять и установить замок
П56-051
3
0,2
капота
5.4.2
SOUTTHCO -90-
Крышка замка капота
3
в) замена на новый
Снять и установить крышку
П56-052
3
0,1
замка капота
5.4.3
5299240-
Решетка капота заднего
5603520-10
в) замена на новый
Снять, очистить от клея,
П56-0310
4
1
отрихтовать и установить
решетку капота заднего
5.4.4
SOUTTHCO-
Ручка капота заднего
Р2-54-1
в) замена на новый
Снять и установить ручку
П56-053
3
0,1
капота заднего
5.4.5
16-4-298-250-
Опора правая, (левая) (газовый
А207-В207-
амортизатор) задней откидной
600N
крышки моторного отсека
в) замена на новый
Снять и установить опору
П56-054
3
0,2
правую, (левую) (газовый
амортизатор) задней откидной
крышки моторного отсека
5.4.6
5299-401-
Петля крышки моторного отсека
5601150
в) замена на новый
Снять и установить петлю
П56-016
3
0,2
крышки моторного отсека
50
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
5.5
51, 10, 55
5299-401-
Секция правая, (левая)
5602515, (5299-
401-5602510)
а) ремонт на месте
Подкрасить секцию правую,
П56-022
4
0,2
(левую)
5.6
54
5299-401-
Секция центральная
5602543
а) ремонт на месте
Подкрасить секцию
П56-023
4
0,57
центральную
5.7
24, 41, 21
5299-401-
Облицовка угловая правая, (левая)
5302532-10,
(5299-401-
5302530-10)
а) ремонт на месте
Подкрасить облицовку
П53-022
4
1,3
угловую правую, (левую)
5.8
22, 40
6282-5301902
Капот передний (Рис. 5а)
(Рис. 4)
а) ремонт на месте
Подкрасить капот передний
П53-016
4
0,95
в) замена на новый
Снять и установить капот
П53-011
3
3,15
передний
5.8.1
1
5299-401-
Ловитель замка в сборе (Рис. 5а)
5301510-10
в) замена на новый
Снять и установить ловитель
П53-0114
3
0,1
замка в сборе
5.8.2
3
5299-401-
Закладная подсветки логотипа
5303520-10
(Рис. 5а)
в) замена на новый
Снять и установить закладную
П53-0115
3
0,2
подсветки логотипа
51
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
5.8.3
8
5299-401-
Ограничительный ремень (Рис. 5а)
5301820
в) замена на новый
Снять и установить
П53-0116
3
0,2
ограничительный ремень
установки капота переднего
5.8.4
Шплинт капота
в) замена на новый
Снять и установить шплинт
П53-0117
3
0,05
капота
5.8.5
1
3297-5301936
Рычаг открывания капота в сборе
(Рис. 5б)
в) замена на новый
Снять и установить рычаг (с
П53-0118
3
0,2
отсоединением и
подсоединением троса)
5.8.6
21а
R4-20-20-501-10
Замок (Рис. 5б)
в) замена на новый
Снять и установить замок
П53-0119
3
0,1
установки капота
5.8.7
22
R4-0-439-22-1
Клипса тросика установки капота
(Рис. 5б)
в) замена на новый
Снять и установить клипсу
П53-0120
3
0,1
тросика установки капота
5.9
23
5299-401-
Рамка нижняя
5302514-10
а) ремонт на месте
Подкрасить рамку нижнюю
П53-023
4
0,55
5.10
26, 39, 25
5299-401-
Облицовка стойки правой, (левой)
5302510, (5299-
401-5302512)
а) ремонт на месте
Подкрасить облицовку стойки
П52-0611
4
0,22
правую, (левую)
52
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить облицовку
П52-066
3
0,36
стойки правую, (левую)
5.11
27
5299-401-
Облицовочная панель переднего
5206020-10
маршрутоуказателя
в) замена на новый
Снять и установить
П52-068
3
1,06
облицовочную панель
переднего маршрутоуказателя
5.12
52, (56)
5299-401-
Маска фонарей правая, (левая)
5302537-10,
(5299-401-
5302536-10)
а) ремонт на месте
Подкрасить маску фонарей
П53-024
4
0,2
правую, (левую)
5.13
5299-402-
Панель заднего люка установки
5404511
панелей задка
в) замена на новый
Снять и установить панель
П54-041
3
1,2
заднего люка
б) ремонт со снятием
Снять, произвести рихтовку и
П54-042
4
1,6
установить панель заднего
люка
53
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

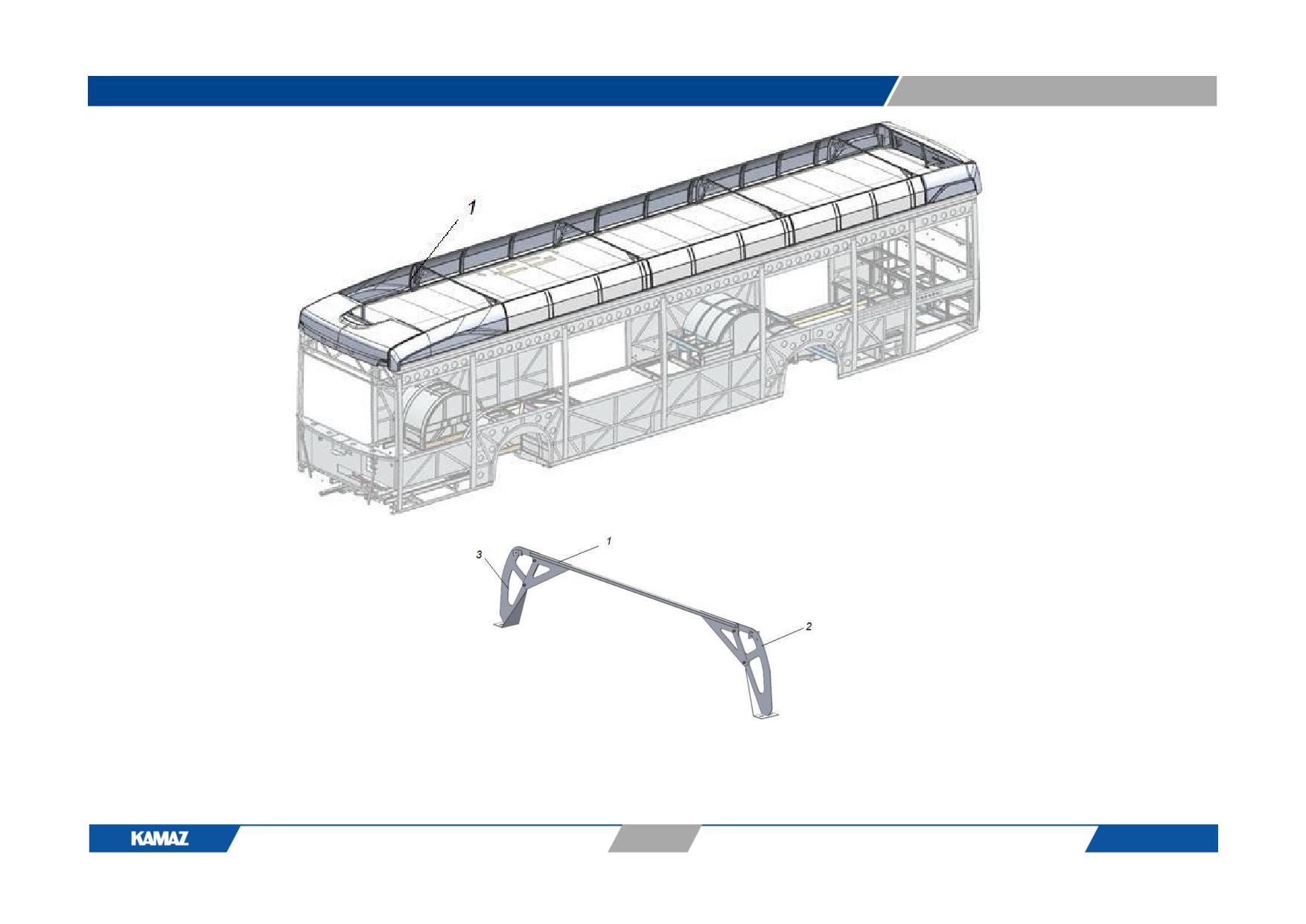

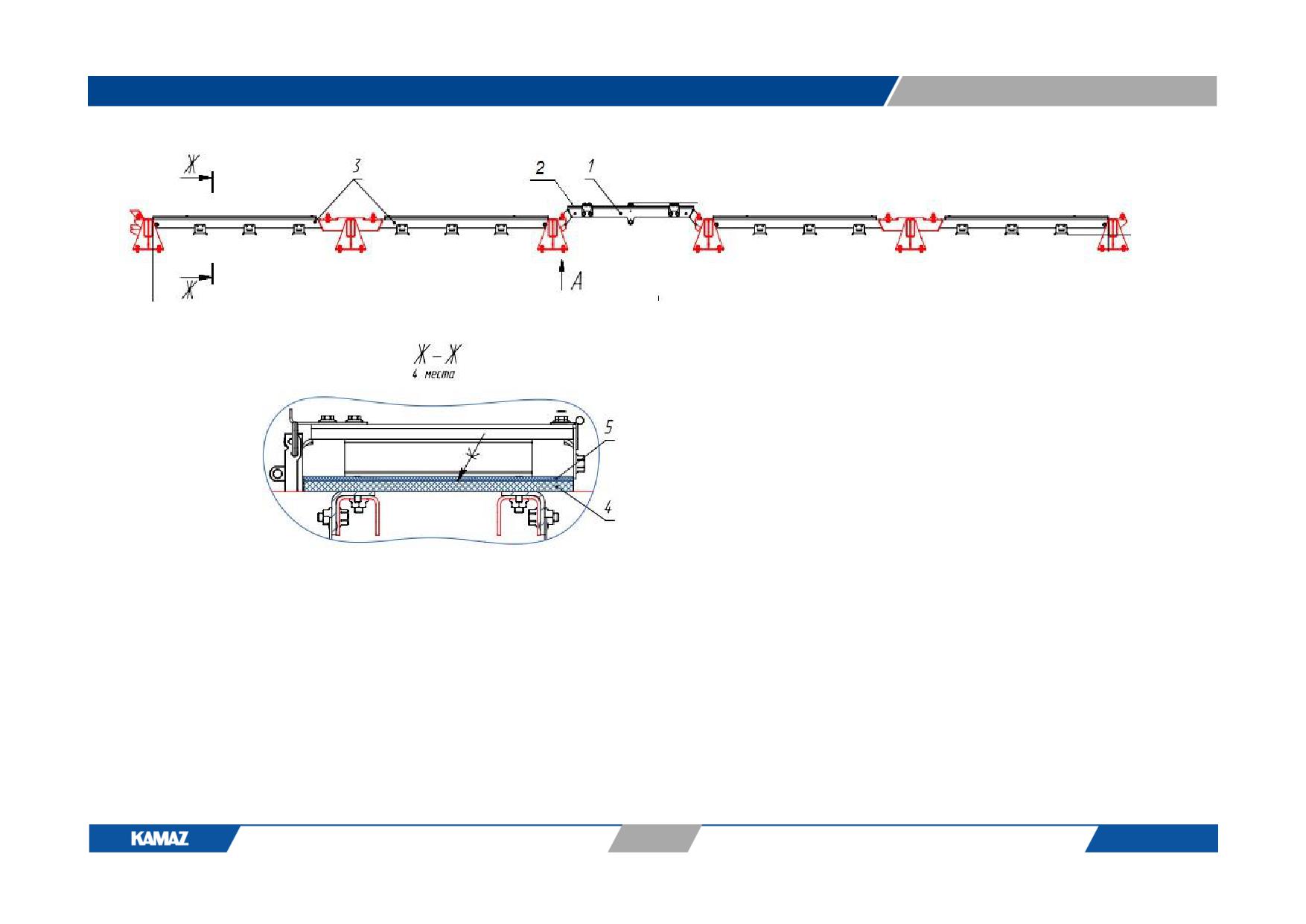

Рис. 6а. Установка крыши 5299-401-5700500-12
1 - панель крыши 5299-401-5703100-01; 2 - профиль крыши 5299-403-5703001;
3 - профиль крыши 5299-403-5703001-01; 4 - заглушка профиля крыши 5299-403-5703002.
54
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 6б. Кронштейн поперечный средний 5299-401-5313600:
1-поперечина в сборе, 2-кронштейн в сборе, 3-кронштейн в сборе.
55
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 6в. Кронштейн в сборе 5299-401-5313520/5299-401-5313530:
1-пластина, 2-пластина, 3-пластина, 4 -уголок
56
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

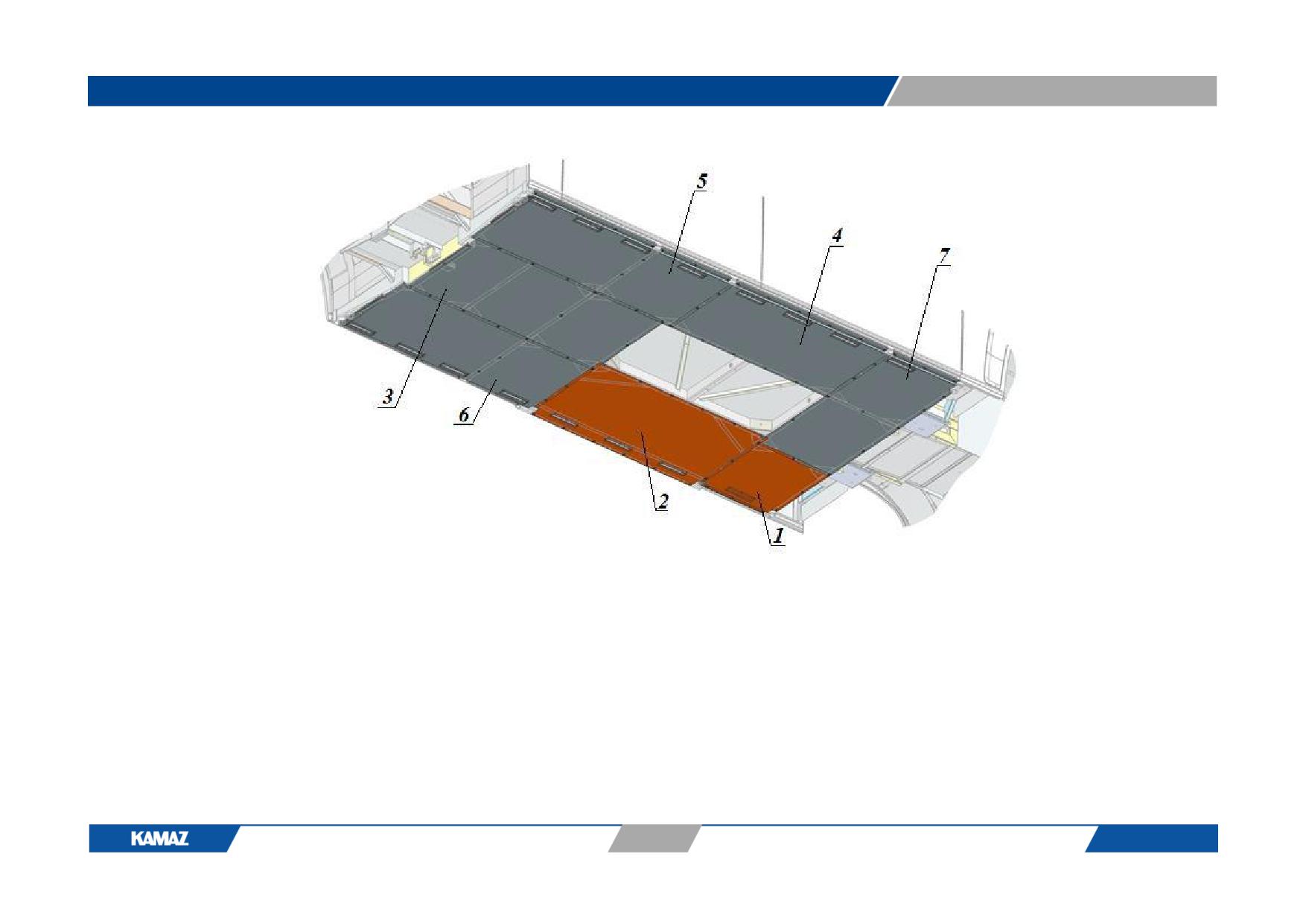

Рис. 6г. Настил пола крыши 6282-2106005-10:
1-каркас настила 6282-2106008-10; 2- дверца каркаса настила 6282-2106024-10; 3-каркас удерживающий 6282-2106026-10;
4-настил деревянный 6282-21-6108-10; 5-настил резиновый 6282-2106150-10
57
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 6
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
6
Облицовка крыши наружная
(фальшборта, кожухи, дорожка)
6.1
2, 37
5299-401-
Обтекатель передний правый,
5312120, (5299-
(левый) (Рис. 4)
401-5312110)
а) ремонт на месте
Подкрасить обтекатель
П80-228
4
0,98
передний правый, (левый)
в) замена на новый
Снять и установить обтекатель
П80-222
3
0,39
передний правый, (левый)
6.2
3, 35
5299-401-
Обтекатель борта первый (Рис. 4)
5312130
а) ремонт на месте
Подкрасить обтекатель борта
П80-229
4
0,94
первый
в) замена на новый
Снять и установить обтекатель
П80-223
3
0,23
борта первый
6.3
4, 33
5299-401-
Обтекатель борта правый, (левый)
5312150, (5299-
средний (Рис. 4)
401-5312140)
а) ремонт на месте
Подкрасить обтекатель борта
П80-2210
4
1,29
правый, (левый) средний
в) замена на новый
Снять и установить обтекатель
П80-223
3
0,23
борта правый, (левый)
средний
58
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
6.4
5, 31
5299-401-
Обтекатель борта правый, (левый)
4312170, (5299-
задний (Рис. 4)
401-5312160)
а) ремонт на месте
Подкрасить обтекатель борта
П80-2211
4
1,22
правый, (левый) задний
в) замена на новый
Снять и установить обтекатель
П80-223
3
0,23
борта правый, (левый) задний
6.5
6, 29
5299-401-
Обтекатель задний правый,
5612121, (5299-
(левый) (Рис. 4)
401-5612111)
а) ремонт на месте
Подкрасить обтекатель задний
П80-2212
4
0,53
правый, (левый)
в) замена на новый
Снять и установить обтекатель
П80-225
3
0,39
задний правый, (левый)
6.6
30, 32, 34,
5299-401-
Кронштейн поперечный средний
36 (Рис. 4)
5313600
установки обтекателей крыши
(Рис. 6б)
а) ремонт на месте
Подкрасить кронштейн
П53-133
4
0,68
поперечный средний
установки обтекателей крыши
в) замена на новый
Снять и установить кронштейн
П53-132
3
0,68
поперечный средний
установки обтекателей крыши
6.7
1
6282-2106008-10
Каркас настила (Рис. 6г)
в) замена на новый
Снять и установить каркас
П21-063
3
0,3
настила
6.8
2
6282-2106024-10
Дверца каркаса настила (Рис. 6г)
в) замена на новый
Снять и установить дверцу
П21-064
3
0,3
каркаса настила
59
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
6.9
3
6282-2106026-10
Каркас удерживающий (Рис. 6г)
в) замена на новый
Снять и установить каркас
П21-065
3
0,51
удерживающий
6.10
4/5
6282-2106108-
Узел «настил деревянный / настил
10/6282-
резиновый» (Рис. 6г)
2106150-10
в) замена на новый
Снять и установить узел
П21-066
3
0,22
«настил деревянный / настил
резиновый» на
удерживающий каркас
60
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

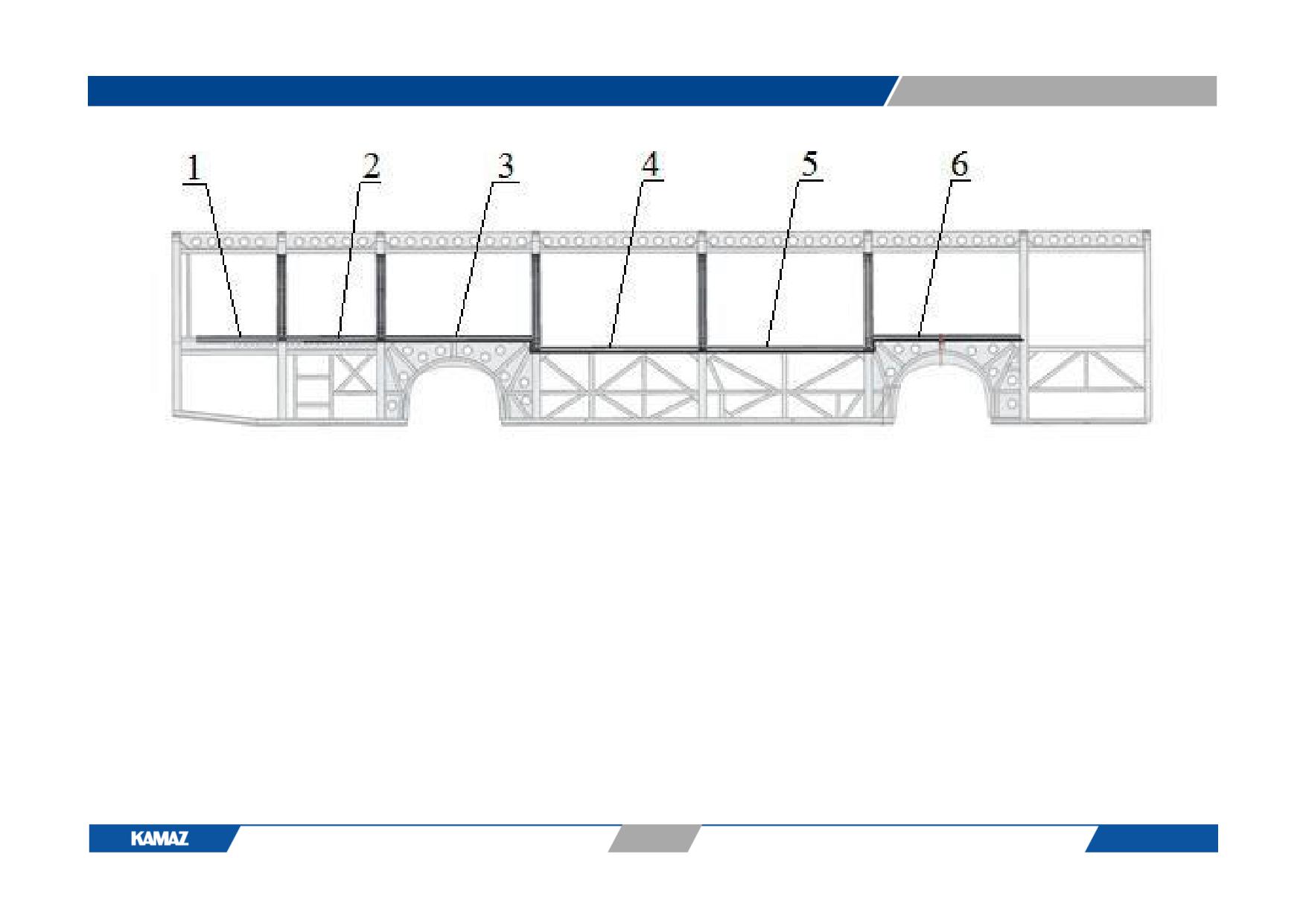

Рис. 7а. Расположение защитных поддонов на электробусе
61
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 7б. Установка защитных экранов (передняя и задняя часть) 6282-2815210-12:
1 - Поддон 6282-2815772; 2 - Поддон левый 6282-2815797; 3 - Поддон правый 6282-2815798; 4 - Поддон средний 6282-2815793; 5- Поддон 6282-
2815780; 6- Поддон 6282-2815781; 7- Поддон 6282-2815782; 8- Поддон 6282-2815783; 9 - Поддон правый задний 6282-2815784; 10 - Поддон правый
средний 6282-2815785; 11 - Поддон под подножкой 6282-2815786.
62
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис.7в. Установка защитных экранов (средняя часть) 6282-2815010-12:
1-поддон 6282-2815701, 2- поддон 6282-2815702, 3- поддон 6282-2815703, 4- поддон 6282-2815704, 5-поддон 6282-2815705,
6- поддон 6282-2815706, 7 -поддон 6282-2815707.
63
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

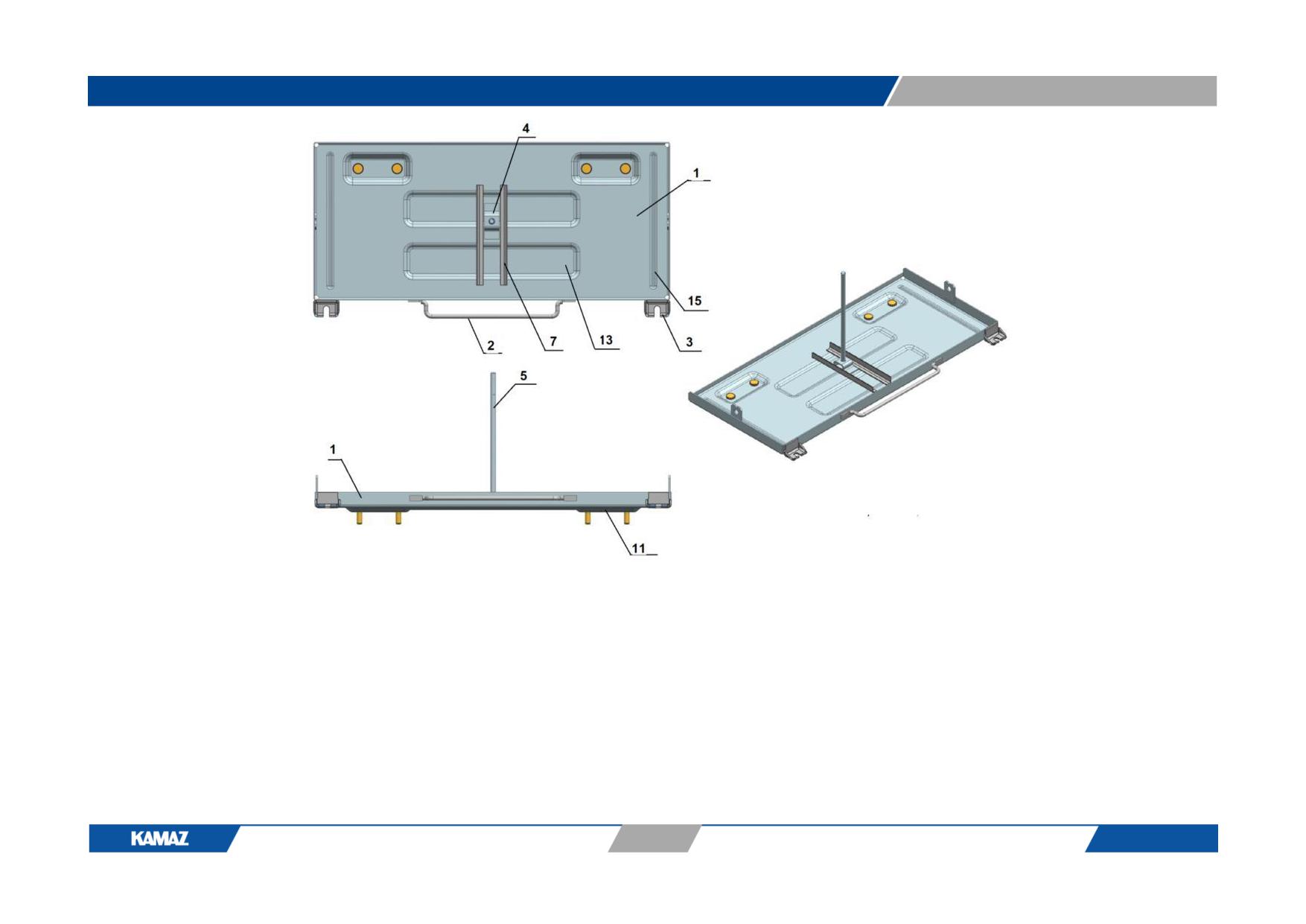

Рис. 7г. Поддон в сборе
1 - поддон; 2 - ручка поддона; 3 - кронштейн поддона аккумуляторных батарей; 4 - кронштейн; 5 - болт; 7 - уголок рамки крепления аккумуляторных
батарей; 11, 12, 13, 14, 15, - пластина.
64
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 7д. Облицовка арок 5299-401-5101804-12:
1 - панель 5299-401-5101801; 2 - панель 5299-401-5101802; 4 - панель левая 5299-401-5101804-12; 5 - панель правая 5299-401-5101805;
7 - панель 5299-401-5101807; 8 - панель 5299-401-5101808.
65
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 7
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
7
(Рис. 7а)
Облицовка днища грязезащитная
(щитки подкузовные)
7.1
6282-3703160
Листовая обшивка пола в коробе
для аккумуляторной батареи
в) замена на новый
Снять и установить листовую
П37-035
5
3,9
обшивку пола в коробе для
аккумуляторной батареи
(сварка)
7.2
4
5299-401-
Панель за передней левой
5101804-12
колесной аркой (Рис. 7д)
в) замена на новый
Снять, зачистить и установить
П51-017
5
2,5
панель за передней левой
колесной аркой (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0119
4
1,5
7.3
5299-401-
Панель перед задней левой
5702100
колесной аркой
в) замена на новый
Снять и установить панель
П51-018
5
4,4
перед задней левой колесной
аркой (сварка)
7.4
5
5299-401-
Панель за передней правой
5101805
колесной аркой (Рис. 7д)
66
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять, зачистить и установить
П51-019
5
2,5
панель за передней правой
колесной аркой (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0119
4
1,5
7.5
1
5299-401-
Панель (Рис. 7д)
5101801
в) замена на новый
Снять, зачистить и установить
П51-0121
5
0,5
панель (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0120
4
0,25
7.6
2
5299-401-
Панель (Рис. 7д)
5101802
в) замена на новый
Снять, зачистить и установить
П51-0122
5
3
панель (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0119
4
1,5
7.7
7
5299-401-
Панель (Рис. 7д)
5101807
в) замена на новый
Снять, зачистить и установить
П51-0122
5
3
панель (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0119
4
1,5
7.8
8
5299-401-
Панель (Рис. 7д)
5101808
в) замена на новый
Снять, зачистить и установить
П51-0122
5
3
панель (сварка)
а) ремонт на месте
Рихтовка панели
П51 -0119
4
1,5
7.9
(Рис. 7б)
6282-2815210-
Установка защитных экранов для
12
тягового оборудования (передняя
и задняя часть)
7.9.1
1
6282-2815772
Поддон защитных экранов для
тягового оборудования (Рис. 7б)
67
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить поддон
П28-1511
3
0,61
защитных экранов для
тягового оборудования
7.9.2
2, (3)
6282-2815797,
Поддон левый, (правый)
(6282-2815798)
защитных экранов для тягового
оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1514
3
0,31
левый, (правый) защитных
экранов для тягового
оборудования
7.9.3
4
6282-2815793
Поддон средний защитных
экранов для тягового
оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1519
3
0,31
средний защитных экранов
для тягового оборудования
7.9.4
5
6282-2815780
Поддон защитных экранов для
тягового оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1511
3
0,61
защитных экранов для
тягового оборудования
7.9.5
6
6282-2815781
Поддон защитных экранов для
тягового оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1520
3
0,2
защитных экранов для
тягового оборудования
7.9.6
7
6282-2815782
Поддон защитных экранов для
тягового оборудования (Рис. 7б)
68
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить поддон
П28-1512
3
0,31
защитных экранов для
тягового оборудования
7.9.7
8
6282-2815783
Поддон защитных экранов для
тягового оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1518
3
0,8
защитных экранов для
тягового оборудования
7.9.8
9, 10
6282-2815784,
Поддон правый защитных экранов
(6282-2815785)
для тягового оборудования (Рис.
7б)
в) замена на новый
Снять и установить поддон
П28-1513
3
0,31
правый защитных экранов для
тягового оборудования
7.9.9
11
6282-2815786
Поддон под подножкой защитных
экранов для тягового
оборудования (Рис. 7б)
в) замена на новый
Снять и установить поддон
П28-1515
3
0,61
под подножкой защитных
экранов для тягового
оборудования
7.10
(Рис. 7в)
6282-2815010-
Установка защитных экранов
12
(средняя часть)
7.10.1
1
6282-2815701
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1516
3
0,31
установки защитных экранов
7.10.2
2
6282-2815702
Поддон установки защитных
экранов (Рис. 7в)
69
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить поддон
П28-1517
3
0,61
установки защитных экранов
7.10.3
3
6282-2815703
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1517
3
0,61
установки защитных экранов
7.10.4
4
6282-2815704
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1517
3
0,61
установки защитных экранов
7.10.5
5
6282-2815705
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1516
3
0,31
установки защитных экранов
7.10.6
6
6282-2815706
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1516
3
0,31
установки защитных экранов
7.10.7
7
6282-2815707
Поддон установки защитных
экранов (Рис. 7в)
в) замена на новый
Снять и установить поддон
П28-1516
3
0,31
установки защитных экранов
70
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 8а. Каркас над передней левой колесной аркой
5 - усилитель арки; 7 - балка; 24, 25 - труба; 56,57 - заглушка
71
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 8б. Каркас над задней левой колёсной аркой
6 - усилитель арки; 7 - балка; 34 - швеллер; 56 - заглушка
72
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
73
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 8в. 6282-5401011-12 Каркас левой боковины
7 (5299-402-5401114), 8 (5299-402-5401115), 9 (5299-402-5401116), 10 (5299-402-5401142), 13 (5299-402-5401117), 32 (5299-403-5401014-52), 59 (5299-402-
5401171), 79 (5299-401-5401044) - балка; 31 (5299-403-5401015-52) - балка; 45 (5299-401-5401053) - дуга арки задней; 58 (5299-401-5401033) - дуга арки
передней; 75 (5299-401-5401076) - косынка; 70 (5299-402-5401148) - кронштейн; 86 (АП 2550-401-20 СВ или АП 2550-401) - кронштейн крыши; 64 (5299-
402-5401057) - опора; 22 (5299-401-5401111), 24 (5299-401-5401108), 40 (5299-402-5401130), 47 (5299-402-5401132), 52 (5299-402-5401124), 55 (5299-402-
5401138), 61 (5299-402-5401137), 62 (5299-402-5401136) - раскос; 1 (5299-402-5401170), 2 (6282-5401071-12), 2а (6282-5401113-12), 3 (6282-5401197-12),
3а (6282-5401072-12), 20 (5299-401-5401112), 23 (5299-401-5401052), 27 (5299-401-5401180), 50 (5299-402-5401121), 51 (5299-402-5401125), 73 (5299-402-
5401122 - стойка; 46 (5299-402-5401104), 60 (5299-402-5401129), 63 (5299-401-5401036) - стойка арки; 4 (6282-5401157-12) - стойка задняя; 11 (5299-402-
5401141), 12 (5299-401-5401182), 19 (5299-402-5401180), 21 (5299-402-5401181), 37 (5299-402-5401144), 38 (5299-401-5401124), 39 (5299-402-5401186), 48
(5299-402-5401187)? 25 (5299-402-5401182), 26 (5299-402-5401183), 28 (5299-401-5401181), 29 (5299-401-5401179), 53 (5299-402-5401119), 56 (5299-402-
5401140), 57 (5299-402-5401188), 65 (5299-402-5401134), 68 (5299-402-5401147), 71 (5299-402-5401146), 72 (5299-402-5401146), 74 (5299-402-5401126), 80
(5299-401-5401115), 81 (5299-402-5401189), 82 (5299-402-5401135), 83 (5299-402-5401185), 84 (5299-402-5401184), 85 (6282-5401127-12) - труба; 77 (5299-
401-5401034) - труба нижняя; 5 (5299-402-5401112), 6 (5299-402-5401113) - усилитель арки; 14 (5299-402-5401107), 15 (5299-402-5401108), 16 (5299-402-
5401109), 17 (5299-402-5401110), 18 (5299-402-5401175), 34 (5299-401-5401184), 78 (5299-402-5401143) - усилитель; 30 (5299-401-5401122), 49 (5299-402-
5401118) - швеллер.
74
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 8г. Каркас правой боковины 6282-5401010-12:
75
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
7 (5299-402-5401074), 8 (5299-402-5401074), 9 (5299-402-5401116), 10 (5299-402-5401077), 12 (5299-401-5401027), 20 (5299-402-5401173),
35 (5299-403-5401012-52), 36 (5299-403-5401013-52); 45 (5299-402-5401155) - балка; 73 (5299-401-5401053) - дуга арки задней; 63 (5299-401-5401033) -
дуга арки передней; 13 (5299-401-5401075) - косынка; 82 (АП 2550-401-20 СВ или АП 2550-401) - кронштейн крыши; 53 (6282-5401066), 54 (6282-5401067)
- кронштейн маршрутоуказателя; 58 (5299-402-5401004) - опора; 59 (5299-402-5401095), 62 (5299-402-5401096), 65 (5299-402-5401098), 72 (5299-402-
5401103), 75 (5299-402-5401105) - раскос; 1 (5299-402-5401070), 2 (6282-5401071-12), 3 (6282-5401197-12), 4 (6282-5401073-12), 14 (5299-402-5401172), 17
(5299-401-5401052), 21 (5299-402-5401081), 41 (5299-401-5401135), 81 (6282-5401177-12) - стойка; 61 (5299-402-5401019), 64 (5299-402-5401097), 74 (5299-
402-5401104) - стойка арки; 15 (5299-402-5401174), 18 (5299-402-5401189), 19 (5299-402-5401183), 24 (5299-401-5401115), 25 (5299-401-5401034-01), 26
(5299-401-5401116), 28 (5299-402-5401084), 29 (5299-402-5401085), 32 (5299-402-5401088), 40 (5299-402-5401152),42 (5299-402-5401152), 60 (5299-402-
5401006), 66 (5299-402-5401187), 67 (5299-402-5401100),68 (5299-402-5401180), 70 (5299-402-5401101), 71 (5299-402-5401190), 76 (5299-402-5401191),
79 (5299-402-5401019), 84 (6282-5401068) - труба; 5 (5299-402-5401069), 6 (5299-402-5401068) - усилитель арки; 46 (5299-402-5401156), 47 (5299-402-
5401061), 48 (5299-402-5401064), 49 (5299-402-5401064), 50 (5299-402-5401062), 51 (5299-402-5401063), 85 (6282-5401069) - усилитель; 22 (5299-402-
5401082), 27 (5299-402-5401007), 30 (5299-402-5401086), 34 (5299-402-5401086), 43 (5299-402-5401086) - швеллер.
Таблица 8
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
8
Каркас правого / левого борта
6282-5401011-12
Каркас левой боковины
8.1
1
Стойка каркаса левой боковины
(Рис. 8в)
в) замена на новый
Снять и установить стойку
П54-019
5
2,5
каркаса левой боковины
(сварка)
8.2
2, 2а, 3,
Стойка каркаса левой боковины
3а
(Рис. 8в)
76
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить стойку
П54-019
5
2,5
каркаса правой, (левой)
боковины (сварка)
8.3
4
Стойка задняя каркаса левой
боковины (Рис. 8в)
в) замена на новый
Снять и установить стойку
П54-019
5
2,5
каркаса правой, (левой)
боковины (сварка)
8.4
20, 23, 27,
Стойка каркаса левой боковины
50, 51, 73
(Рис. 8в)
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить стойку
П54-0110
5
1
каркаса правой, (левой)
боковины (сварка)
8.5
46, 60, 63
Стойка арки каркаса левой
боковины (Рис. 8в)
в) замена на новый
Снять и установить стойку арки
П54-0111
5
1
каркаса правой, (левой)
боковины (сварка)
8.6
64
Опора каркаса левой боковины
(Рис. 8в)
в) замена на новый
Снять и установить опору
П54-0112
5
0,5
каркаса правой, (левой)
боковины(сварка)
8.7
11, 12
Труба каркаса левой боковины
(Рис. 8в)
77
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить трубу
П54-0113
5
1
каркаса правой, (левой)
боковины (сварка)
8.8
19, 21, 25,
Труба каркаса левой боковины
26, 28, 29,
(Рис. 8в)
53, 81, 83,
84
в) замена на новый
Снять и установить трубу
П54-0113
5
1
каркаса правой, (левой)
боковины (сварка)
8.9
39, 48, 56,
Труба каркаса левой боковины
57, 65, 82
(Рис. 8в)
в) замена на новый
Снять и установить трубу
П54-0115
5
2
каркаса правой, (левой)
боковины (сварка)
8.10
37, 38, 68,
Труба каркаса левой боковины
71, 72, 74,
(Рис. 8в)
80, 85, 77
в) замена на новый
Снять и установить трубу
П54-0114
5
3
каркаса правой, (левой)
боковины (сварка)
8.11
5, 6
Усилитель арки каркаса левой
боковины (Рис. 8в)
в) замена на новый
Снять и установить усилитель
П54-0118
5
3
арки каркаса правой, (левой)
боковины (сварка)
8.12
30, 49
Швеллер каркаса левой боковины
(Рис. 8в)
78
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить швеллер
П54-0119
5
1,5
каркаса правой, (левой)
боковины (сварка)
8.13
14, 15, 16,
Усилитель каркаса левой
17, 18, 34,
боковины (Рис. 8в)
78
а) ремонт на месте
Вырезать дефектный участок,
П54-0126
5
2,5
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить усилитель
П54-0125
5
2,5
каркаса правой, (левой)
боковины (сварка)
8.14
7, 8, 9, 10,
Балка каркаса левой боковины
13, 32, 59,
(Рис. 8в)
79, 31
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить балку
П54-0121
5
1
каркаса правой, (левой)
боковины (сварка)
8.15
45, 58
Дуга арки каркаса левой боковины
(Рис. 8в)
а) ремонт на месте
Вырезать дефектный участок,
П54-0129
5
1,5
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить дугу арки
П54-0122
5
2
каркаса правой, (левой)
боковины (сварка)
79
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
8.16
75
Косынка каркаса левой боковины
(Рис. 8в)
в) замена на новый
Снять и установить косынку
П54-0131
5
0,5
каркаса правой, (левой)
боковины (сварка)
8.17
70
Кронштейн каркаса левой
боковины (Рис. 8в)
в) замена на новый
Снять и установить кронштейн
П54-0132
5
0,5
каркаса левой боковины
(сварка)
8.18
86
Кронштейн крыши каркаса левой
боковины (Рис. 8в)
в) замена на новый
Снять и установить кронштейн
П54-0133
5
1,2
крыши каркаса правой,
(левой) боковины (сварка)
8.19
22, 24, 52
Раскос каркаса левой боковины
(Рис. 8в)
в) замена на новый
Снять и установить раскос
П54-0130
5
1,2
каркаса левой боковины
(сварка)
8.20
40, 47, 55,
Раскос каркаса левой боковины
61, 62
(Рис. 8в)
в) замена на новый
Снять и установить раскос
П54-0134
5
2,4
каркаса правой, (левой)
боковины (сварка)
6282-5401010-12
Каркас правой боковины
8.21
1
Стойка каркаса правой боковины
(Рис. 8г)
80
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить стойку
П54-019
5
2,5
каркаса правой боковины
(сварка)
8.22
2, 3, 4, 81
Стойка каркаса правой боковины
(Рис. 8г)
в) замена на новый
Снять и установить стойку
П54-019
5
2,5
каркаса правой, (левой)
боковины (сварка)
8.23
14, 17, 21
Стойка каркаса правой боковины
(Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить стойку
П54-0110
5
1
каркаса правой, (левой)
боковины (сварка)
8.24
61, 64, 74
Стойка арки каркаса правой
боковины (Рис. 8г)
в) замена на новый
Снять и установить стойку арки
П54-0111
5
1
каркаса правой, (левой)
боковины (сварка)
8.25
58
Опора каркаса правой боковины
(Рис. 8г)
в) замена на новый
Снять и установить опору
П54-0112
5
0,5
каркаса правой, (левой)
боковины(сварка)
8.26
60, 66, 67,
Труба каркаса правой боковины
68, 70, 71,
(Рис. 8г)
76, 79
81
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить трубу
П54-0115
5
2
каркаса правой, (левой)
боковины (сварка)
8.27
15, 18, 19,
Труба каркаса правой боковины
40
(Рис. 8г)
в) замена на новый
Снять и установить трубу
П54-0113
5
1
каркаса правой, (левой)
боковины (сварка)
8.28
24, 25, 28
Труба каркаса правой боковины
(Рис. 8г)
в) замена на новый
Снять и установить трубу
П54-0114
5
3
каркаса правой, (левой)
боковины (сварка)
8.29
5, 6
Усилитель арки каркаса правой
боковины (Рис. 8г)
в) замена на новый
Снять и установить усилитель
П54-0118
5
3
арки каркаса правой, (левой)
боковины (сварка)
8.30
22, 27, 30,
Швеллер каркаса правой
34, 43
боковины (Рис. 8г)
в) замена на новый
Снять и установить швеллер
П54-0119
5
1,5
каркаса правой, (левой)
боковины (сварка)
8.31
53, 54
Кронштейн маршрутоуказателя
(Рис. 8в)
в) замена на новый
Снять и установить кронштейн
П54-0123
5
0,8
маршрутоуказателя (сварка)
8.32
35, 36
Балка каркаса правой боковины
(Рис. 8г)
82
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить балку
П54-0124
5
1,3
каркаса правой боковины
(сварка)
8.33
47, 48, 50,
Усилитель каркаса правой
51, 85
боковины (Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0126
5
2,5
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить усилитель
П54-0125
5
2,5
каркаса правой, (левой)
боковины (сварка)
8.34
46, 49
Усилитель каркаса правой
боковины (Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0126
5
2,5
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить усилитель
П54-0127
5
2
каркаса правой боковины
(сварка)
8.35
10, 20
Балка каркаса правой боковины
(Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
83
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить балку
П54-0128
5
0,8
каркаса правой боковины
(сварка)
8.36
7, 8, 9, 12,
Балка каркаса правой боковины
45
(Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0120
5
0,7
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить балку
П54-0121
5
1
каркаса правой, (левой)
боковины (сварка)
8.37
73, 63
Дуга арки каркаса правой
боковины (Рис. 8г)
а) ремонт на месте
Вырезать дефектный участок,
П54-0129
5
1,5
зачистить и установить новый
методом сварки
в) замена на новый
Снять и установить дугу арки
П54-0122
5
2
каркаса правой, (левой)
боковины (сварка)
8.38
13
Косынка каркаса правой боковины
(Рис. 8г)
в) замена на новый
Снять и установить косынку
П54-0131
5
0,5
каркаса правой, (левой)
боковины (сварка)
8.39
82
Кронштейн крыши каркаса правой
боковины (Рис. 8г)
в) замена на новый
Снять и установить кронштейн
П54-0133
5
1,2
крыши каркаса правой,
(левой) боковины (сварка)
84
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
8.40
59, 62, 65,
Раскос каркаса правой боковины
72, 75
(Рис. 8г)
в) замена на новый
Снять и установить раскос
П54-0134
5
2,4
каркаса правой, (левой)
боковины (сварка)
8.41
(Рис. 8а)
6282-5401010-12
Каркас над передней левой
колесной аркой
в) замена на новый
Снять и установить каркас над
П54-0116
5
4
передней левой колесной
аркой (сварка)
8.42
(Рис. 8б)
6282-5401010-12
Каркас над задней левой колесной
аркой
в) замена на новый
Снять и установить каркас над
П54-0117
5
3
задней левой колесной аркой
(сварка)
85
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

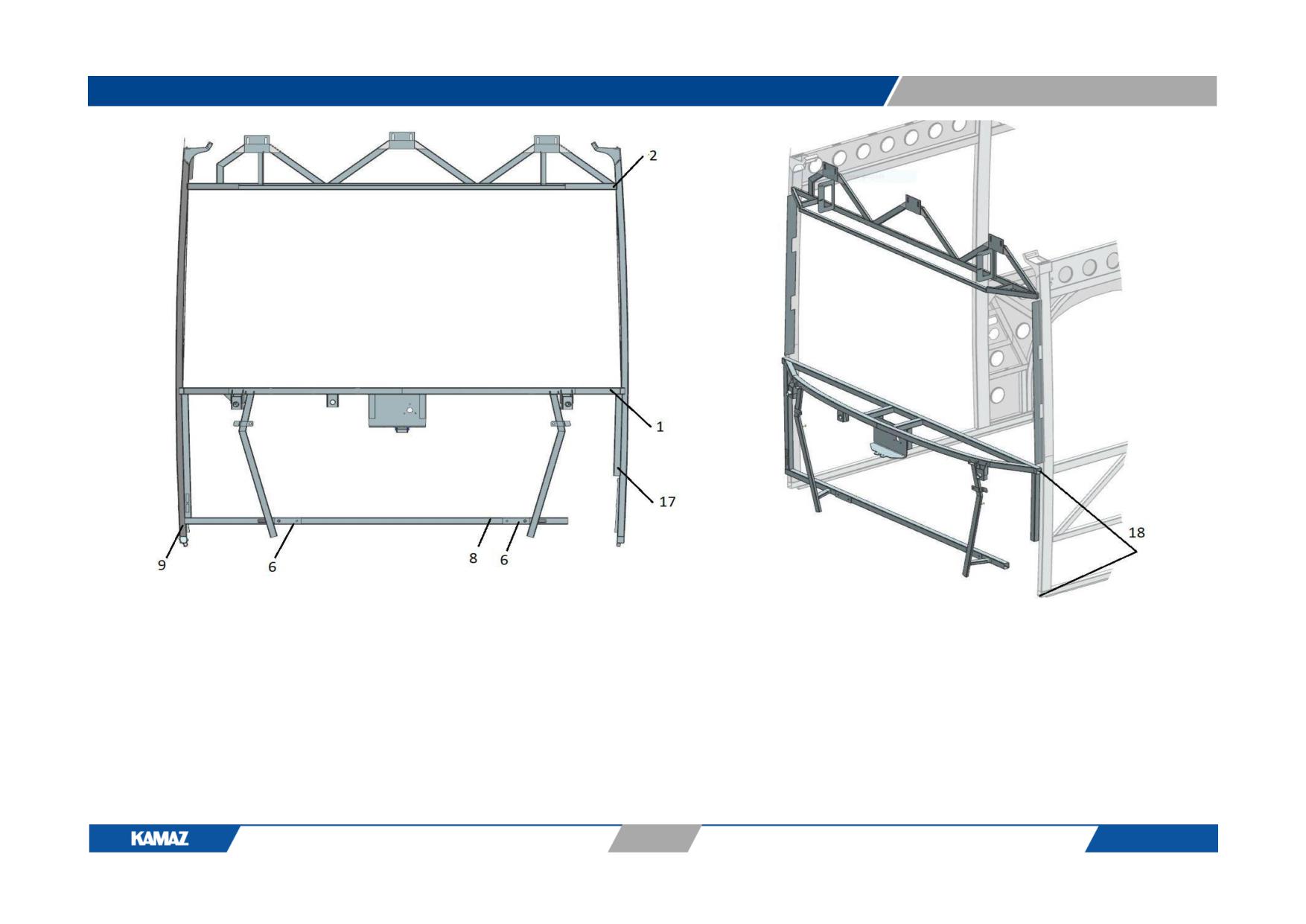

Рис. 9а. Каркас передней части кузова снизу
1-дуга передка; 2 -каркас верхней части передка; 6 - пластина; 8,9,17 - труба; 18 - заглушка.
86
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 9б. Каркас передней части кузова снизу
1-дуга передка; 2 -каркас верхней части передка; 3- кронштейн стеклоочистителя; 4 -кронштейн маршрутоуказателя;
6 - пластина; 8,9,17 - труба; 18 - заглушка.
87
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 9в. Кронштейн маршрутоуказателя каркаса передней части:
12-кронштейн; 13 -пластина; 14-уголок.
88
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
89
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 9г. Каркас задка:
21- кронштейн в сборе 5299-403-5601019, 25 -консоль 5299-403-5601061, 26-консоль 5299-403-5601062, 39 - кронштейн розетки в сборе 6282-3723031-
10, 17 - кронштейн 5299-5401515-04, 20 - кронштейн 5299-405-5601016, 27 - кронштейн 5299-403-5601054, 28 - кронштейн 5299-403-5601055, 22 -
кронштейн маршрутоуказателя 6282-5601011, 23 - кронштейн маршрутоуказателя 6282-5601012, 40 - кронштейн видеокамеры 5299-403-3718338-12.
Таблица 9
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
9
Каркас передка / задка
9.1
5299-403-
Передняя часть кузова
5302010-12
в) замена на новый
Снять и установить переднюю
П53-025
5
44
часть кузова (сварка)
9.2
(Рис. 9а)
6282-5301010-12
Каркас передней части кузова
снизу
а) замена на новый
Снять и установить каркас
П53-017
5
36
передней части кузова снизу
(сварка)
9.3
6282-5301010-12
Каркас передней части кузова
снизу слева
а) замена на новый
Снять и установить каркас
П53-018
5
23
передней части кузова снизу
слева (сварка)
9.4
6282-5301010-12
Каркас передней части кузова
снизу справа
90
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) замена на новый
Снять и установить каркас
П53-019
5
23
передней части кузова снизу
справа (сварка)
9.5
(Рис. 9г)
6282-5601010-12
Каркас задка
9.5.1
21
5299-403-
Кронштейн в сборе (Рис. 9г)
5601019
а) замена на новый
Снять и установить кронштейн
П56-012
5
0,5
в сборе (сварка)
9.5.2
25, (26)
5299-403-
Консоль (Рис. 9г)
5601061, (5299-
403-5601062)
а) замена на новый
Снять и установить консоль
П56-013
5
0,5
(сварка)
9.5.3
39
6282-3723021-10
Кронштейн розетки в сборе (Рис.
9г)
а) замена на новый
Снять и установить кронштейн
П37-235
5
0,25
розетки в сборе (сварка)
9.5.4
17, 20, 27,
5299-5401515-
Кронштейн (Рис. 9г)
28
04, 5299-405-
5601016, 5299-
403-5601054,
5299-403-
5601055
а) замена на новый
Снять и установить кронштейн
П56-014
5
0,25
(сварка)
9.5.5
22, 23
6282-5601011,
Кронштейн маршрутоуказателя
6282-5601012
каркаса задка (Рис. 9г)
91
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) замена на новый
Снять и установить кронштейн
П56-015
5
0,3
маршрутоуказателя каркаса
задка (сварка)
9.5.6
40
5299-403-
Кронштейн видеокамеры каркаса
3718338-12
задка (Рис. 9г)
а) замена на новый
Снять и установить кронштейн
П37-1813
5
0,3
видеокамеры каркаса задка
(сварка)
9.6
4
Кронштейн маршрутоуказателя
передка (Рис. 9б)
9.6.1
12
6282-5301003
Пластина (Рис. 9в)
а) замена на новый
Заменить пластину (сварка),
П53-0110
5
0,1
(доступ обеспечен)
9.6.2
13
6282-5301002
Кронштейн (Рис. 9в)
а) замена на новый
Снять и установить кронштейн,
П53-0111
5
0,1
(доступ обеспечен)
б) ремонт на снятом
Рихтовка кронштейна
Ц53-011
5
0,05
9.6.3
14
6282-5301001
Уголок (Рис. 9в)
а) замена на новый
Заменить уголок (сварка),
П53-0112
5
0,1
(доступ обеспечен)
9.7
3
5299-403-
Кронштейн стеклоочистителя (Рис.
5301080
9б)
а) замена на новый
Заменить кронштейн
П53-0113
5
0,4
стеклоочистителя (сварка),
(доступ обеспечен)
92
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 10а. Основание среднее 52974-5101023-65-01
1 - лонжерон левый; 2 - лонжерон; 4 - лонжерон; 15 - лонжерон
93
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 10б. Каркас основания с кронштейнами 6282-5101007 СБ
120 - плита ГУР на каркасе основания; 130 - кронштейны на переднем модуле
94
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

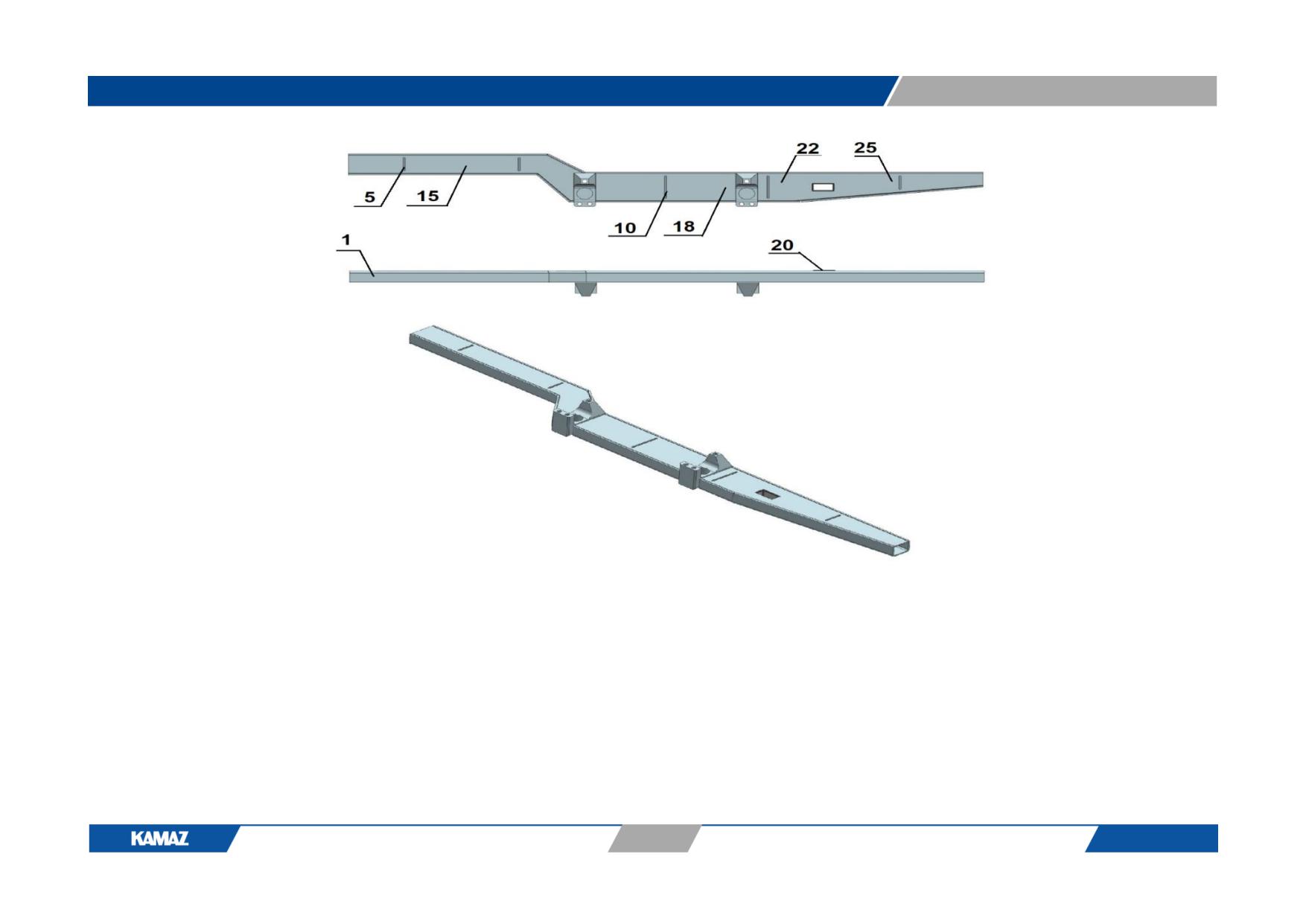

Рис. 10в. Поперечина передняя 5297-5103632-12СБ
1 - поперечина передняя; 5 - ребро малое; 10 - ребро большое; 15 - крышка №2; 18 - крышка №3; 20, 26 - втулка; 22,25 - крышка №1
95
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

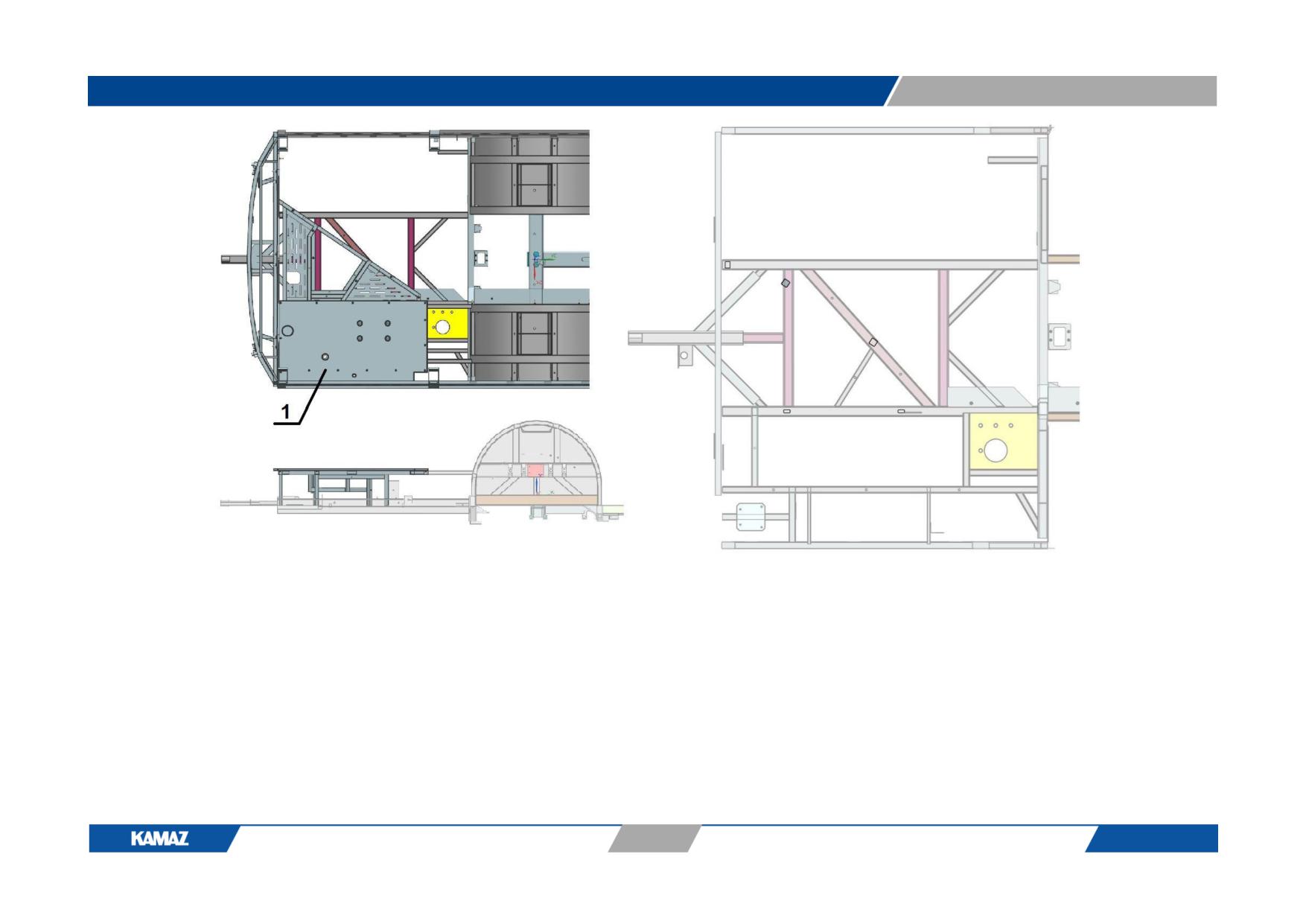

Рис. 10г. Установка каркаса пола рабочего места водителя 5299-403-5101190
1 - установка панелей на рабочее место водителя
96
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 10
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
10
Каркас несущего основания
(шасси)
10.1
1
52974-5101023-
Лонжерон каркаса основания
65-01
кузова (Рис. 10а)
в) замена на новый
Снять и установить лонжерон
П51-0110
5
4
каркаса основания кузова
(сварка)
10.2
(Рис. 10б)
6282-5101007
Каркас основания кузова слева
перед передним мостом
в) замена на новый
Снять и установить каркас
П51-0111
5
18
основания кузова слева перед
передним мостом (сварка)
10.3
(Рис. 10в)
52974-5101023-
Передняя поперечина в центре
65-01
каркаса основания кузова
в) замена на новый
Снять и установить переднюю
П51-0112
5
3,5
поперечину в центре каркаса
основания кузова (сварка)
10.4
52974-5101023-
Поперечина справа на каркасе
65-01
основания кузова за входным
проемом
в) замена на новый
Снять и установить
П51-0113
5
3,2
поперечину справа на каркасе
97
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
основания кузова за входным
проемом (сварка)
10.5
52974-5101023-
Поперечина перед передней
65-01
левой колесной аркой
в) замена на новый
Снять и установить
П51-0114
5
3,5
поперечину перед передней
левой колесной аркой (сварка)
10.6
52974-5101023-
Поперечина перед передней
65-01
правой колесной аркой
в) замена на новый
Снять и установить
П51-0115
5
3,5
поперечину перед передней
правой колесной аркой
(сварка)
10.7
(Рис. 10г)
5299-403-
Каркас под панелью педального
5101190
узла на каркасе основания кузова
в) замена на новый
Снять и установить каркас под
П51-0116
5
10
панелью педального узла на
каркасе основания кузова
(сварка)
98
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 11а. Двери (вид снаружи):
1,
11
- вертикальный профиль
дверного проёма;
2
- ось
механизма
открытия/закрытия
створки двери; 3 - внешняя ручка
двери; 4 - опора оси верхняя; 5 -
пластина наддверная;
6
-
пневмопривод дверей;
7
-
горизонтальный
профиль
дверного проёма;
8
- внешняя
кнопка открытия двери; 9 - замок
ручки;
10 - внешнее стекло
стеклопакета;
12
- нижняя
поворотная кромка;
13 -
уплотнительные профили;
14
– нижняя планка.
99
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 11б. Двери (вид изнутри):
1,
18 - фотодатчик; 2 - верхний
поручень; 3, 15 - внутренняя ручка
блокировки/разблокировки
двери;
4
- внутренняя кнопка
открытия двери;
5, 14 - ось
механизма
открытия/закрытия
створки двери;
6, 10 -
направляющие роликов;
7 -
ролик в сборе; 8 - пневмопривод
дверей; 9 - кронштейн ролика;
11
- опора оси верхняя;
12
-
профильная рама стеклопакета
двери;
13
- уплотнительные
профили;
16 - внутреннее
стекло стеклопакета; 17 - нижний
поручень; 19 - подпятник оси; 20 -
кожух; 21 - палец ловушки; 22 -
ловушка.
100
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 11
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
11
Двери служебные (остекление /
створки / привод) (Рис. 11а)
11.1
5299-401-
Дверная система «Camozzi»
5000123-12
в) замена на новый
Снять и установить дверную
П61-001
3
10,34
систему «Camozzi» установки
дверей одного проёма (с
регулировкой и доводкой по
месту)
11.2
SRF94-N2L3-
Дверь передняя
012000, (SRF94-
N2L3-011100)
г) ремонт на снятом
Разобрать, смазать и собрать
Ц61-011
5
4,4
дверь переднюю (относится
также к средней и задней
двери). Заменить при
необходимости
поврежденные уплотнители,
винты, гайки, шайбы.
11.3
Створка двери и ось привода
двери
101
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить створку
П61-011
3
1,12
двери и ось привода двери
электробуса
г) ремонт на снятом
Разобрать и собрать створку
Ц61-0116
5
1,5
двери
а) ремонт на месте
Выправить створку двери
П61-015
4
0,29
11.4
5299-403-
Аварийная кнопка
6101870
в) замена на новый
Снять и установить аварийную
П61-012
3
1,06
кнопку (с доработкой по
месту)
11.5
8
Кнопка наружного открывания
двери
в) замена на новый
Снять и установить кнопку
П61-081
3
0,03
наружного открывания двери
электробуса
11.6
6282-6101080-12
Установка пневмосистемы к ПУД
в) замена на новый
Снять и установить установку
П61-013
3
2,52
пневмосистемы к ПУД
11.7
5299-403-
Планка (крепления панели ПУД)
6001820, (5299-
403-6101821)
в) замена на новый
Снять и установить планку
П61-014
3
0,14
(крепления панели ПУД)
11.8
7
Ролик направляющий (Рис. 11б)
г) ремонт на снятом
Снять и установить ролик
Ц61-051
5
0,24
направляющий
г) ремонт на снятом
Разобрать, собрать ролик
Ц61-052
5
0,36
направляющий в сборе
102
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
11.9
Уплотнитель двери
г) ремонт на снятом
Снять и установить
Ц61-0112
5
0,33
уплотнитель двери
Рис. 12а. Установка мягкого настила и окантовки пола-5299-401-5100500-12:
103
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Панели Поз.: 1 (5299-401-5100501-12), 5 (5299-401-5100529-12), 9 (5299-401-5100511-12), 11 (5299-401-5100513-12), 12 (5299-401-5100514-12), 13 (5299-
401-5100528-12), 14 (5299-401-5100516-12), 15 (5299-401-5100515-13), 16 (5299-401-5100517-12), 24 (5299-401-5100525-12), 25 (5299-401-5100522-12), 26
(5299-401-5100538-12), 27 (5299-401-5100527-12), 28 (5299-401-5100539-12), 30 (5299-401-5100530-12), 31 (5299-401-5100531-12), 32 (5299-401-5100532-
12), 33 (5299-401-5100501-13), 34 (5299-401-5100501-10), 35 (5299-401-5100534-12), 36 (5299-401-5100537-12), 37 (5299-401-5100535-12), 38 (5299-400-
5100504-12), 39 (5299-401-5100536-12), 40 (5299-400-5100501-12), 41 (5299-400-5100502-12). Профиль порога Поз.: 43 (5299-402-5101401-12). Уголок
окантовочный. Поз.: 46 (5299-401-5101601), 47 (5299-401-5101601-01), 61 (5299-400-5101412), 66 (5299-400-5101419).
Рис. 12б. Установка мягкого настила пола 5299-401-5100500-12
1, 2, 3, 4, 5, 6, 7, 8, 9, 11, 12 - панель (напольное покрытие Gerflor Traveller Basic HL 8804); 10 - уголок окантовочный; 13 - профиль порога
104
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

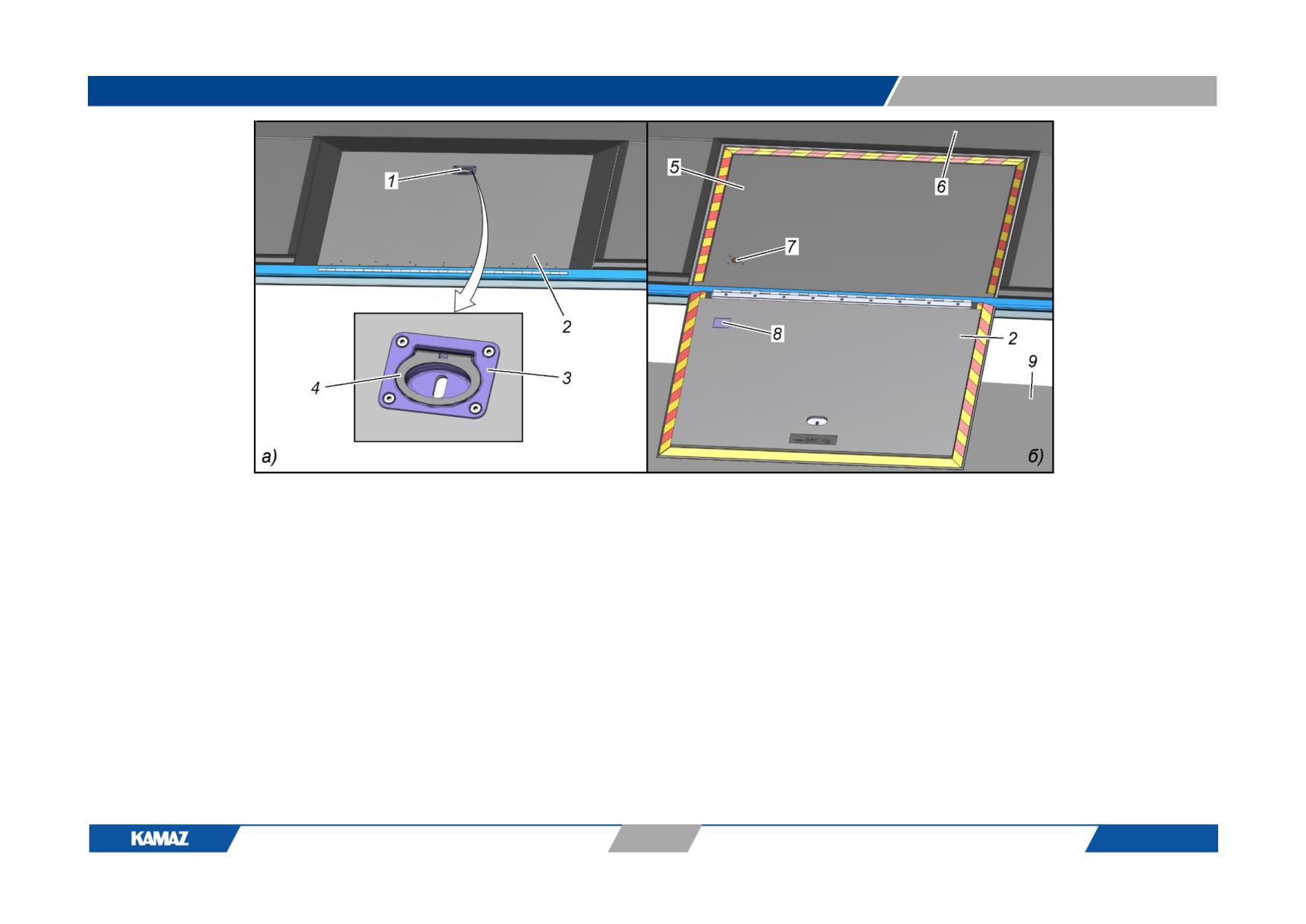

Рис. 12в. Аппарель:
1 - петля; 2 - трап; 3 - корпус петли; 4 - ручка; 5 - основание; 6 - пол электробуса; 7 - датчик сигнализатора открытия аппарели; 8 - металлический контакт;
9 - посадочная площадка.
а - аппарель закрыта; б - аппарель открыта.
105
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

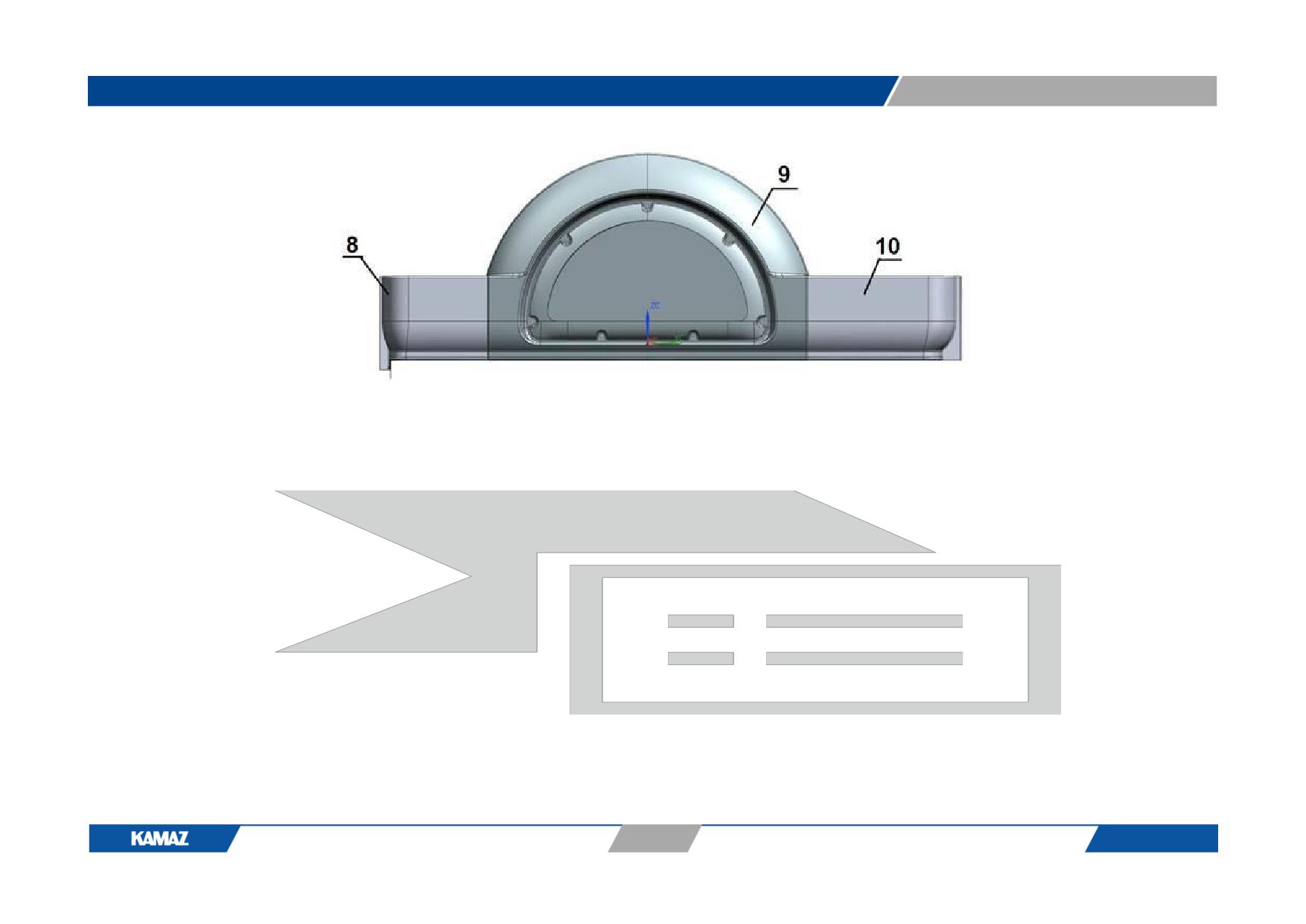

Рис. 12г. Колесная арка передняя правая установки деталей интерьера 5299-401-5702100-12
8 - облицовка подиума переднего правого передняя 5299-401-5102021-10; 9 - облицовка арки передней правой 5299-401-5102022; 10 - облицовка
подиума переднего правого задняя 5299-401-5102026
Рис. 12д. Колесная арка передняя левая установки деталей интерьера 5299-401-5702100-12
7 - облицовка подиума РМВ заднего 5299-401-5102014-10; 11 - облицовка арки передней левой 5299-401-5102032
106
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 12е. Колесная арка задняя установки деталей интерьера 5299-401-5702100-12
17 - облицовка подиума заднего левого передняя 5299-401-5102051; 18 - облицовка арки задней 5299-401-5102054
107
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 12ж. Установка твердого настила пола-5299-401-5102200-12
108
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Панель Поз.: 2 (5299-401-5102206-12), 3 (5299-401-5102206-13), 4 (5299-401-5102201-13), 5 (5299-401-5102202-13), 6 (5299-401-5102203-13), 7 (5299-401-
5102264), 8 (5299-401-5102216-13), 9 (5299-401-5102263-13), 10 (5299-401-5102247-13), 11 (5299-401-5102269-13), 12 (5299-401-5102246-13), 13 (5299-401-
5102248-13), 14 (5299-401-5102253-15), 15 (5299-401-5102245-13), 17 (5299-401-5102218-15), 18 (5299-401-5102248-14), 19 (5299-401-5102248-16), 20
(5299-401-5102248-15), 21 (5299-401-5102249-13), 22 (5299-400-5102249-13), 23 (5299-401-5102262-15), 24 (5299-401-5102228-13), 25 (5299-401-5102217-
13), 27 (5299-401-5102217-14), 28 (5299-400-5102211-01), 29 (5299-400-5102211), 30 (5299-400-5102249-14), 31 (5299-401-5102250-13), 32 (5299-401-
5102265-13), 33 (5299-401-5102261-13), 34 (5299-422-5102219-13), 37 (5299-403-5102248-13)
109
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 12и. Установка деталей интерьера 5299-401-5702100-12
1 - облицовка подиума РМВ передняя 5299-401-5102005; 2 - облицовка ступени РМВ 5299-401-5102012; 3 - облицовка подиума РМВ заднего 5299-401-
5102014-10; 4 - облицовка подиума переднего правого передняя 5299-401-5102021-10; 5 - облицовка арки передней правой 5299-401-5102022; 6 -
облицовка подиума переднего правого задняя 5299-401-5102026; 7 - облицовка арки передней левой 5299-401-5102032; 8 - облицовка подиума
переднего левого задняя 5299-401-5102035; 9 - облицовка подиума заднего правого передняя 5299-401-5102042; 10 - облицовка подиума заднего
правого задняя 5299-401-5102046; 11 - облицовка ступени моторного отсека 5299-401-5102061; 12 - облицовка подиума заднего левого передняя 5299-
401-5102051; 13 - облицовка арки задней 5299-401-5102054; 14 - облицовка подиума заднего левого задняя 5299-401-5102056; 15 - облицовка задка
верхняя в сборе 5299-401-5622010; 16 - панель стравливающего клапана 5299-401-5102001
110
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 12
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
12
Мягкий настил пола и щиты
пола (включая аппарель)
12.1
1
5299-401-
Панель мягкого настила пола
51005…
(Рис. 12б)
в) замена на новый
Снять и установить панель
П51-002
3
1,2
мягкого настила пола, (сиденье
снято)
12.2
(Рис. 12б)
5299-401-
Мягкий настил пола
5100500-12
в) замена на новый
Снять и приклеить новое
П51-003
5
36
покрытие мягкого настила пола,
(сиденья сняты)
12.3
(Рис. 12в)
5299-401-
Откидная аппарель
6851230-12
в) замена на новый
Снять и установить откидную
П68-511
3
1,05
аппарель
12.4
9, 11
5299-401-
Облицовка арки передней
5102022, (5299-
правой, (левой) (Рис. 12г, Рис.
401-5102032)
12д)
в) замена на новый
Снять и установить облицовку
П54-023
3
0,9
арки передней правой, (левой),
(доступ обеспечен)
111
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить облицовку
П54-0231
3
6
арки передней правой, (левой)
12.5
18
5299-401-
Облицовка арки задней (Рис.
5102054
12е)
в) замена на новый
Снять и установить облицовку
П54-024
3
0,28
арки задней, (доступ
обеспечен)
в) замена на новый
Снять и установить облицовку
П54-0232
3
6
арки задней
12.6
2
5299-401-
Облицовка ступени РМВ (Рис.
5102012
12и)
в) замена на новый
Снять и установить (приклеить)
П54-022
3
0,52
облицовку ступени РМВ по
месту
12.7
1
5299-401-
Облицовка подиума РМВ
5102005
переднего (Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-025
3
1,04
подиума РМВ переднего
12.8
3
5299-401-
Облицовка подиума РМВ
5102014-10
заднего (Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-026
3
0,6
подиума РМВ заднего
12.9
4, (12)
5299-401-
Задняя облицовка подиума
5102021-10,
переднего правого, (левого) (Рис.
(5299-401-
12и)
5102051)
в) замена на новый
Снять и установить заднюю
П54-027
3
0,6
облицовку подиума переднего
правого, (левого)
112
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
12.10
6, (10)
5299-401-
Задняя облицовка подиума
5102025, (5299-
переднего, (заднего) правого
401-5102045)
(Рис. 12и)
в) замена на новый
Снять и установить заднюю
П54-028
3
0,6
облицовку подиума переднего,
(заднего) правого
12.11
9, (8)
5299-401-
Облицовка подиума заднего,
5102041, (5299-
(переднего) правого, (левого)
401-5102035)
(Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-029
3
0,6
подиума заднего, (переднего)
правого, (левого)
12.12
14
5299-401-
Облицовка подиума заднего
5102056
левого задняя (Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-0210
3
0,6
подиума заднего левого
заднюю
12.13
11
5299-401-
Облицовка ступени моторного
5102062
отсека (Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-0211
3
0,6
ступени моторного отсека
12.14
16
5299-401-
Панель стравляющих клапанов
5102001
(Рис. 12и)
в) замена на новый
Снять и установить панель
П54-0212
3
0,31
стравляющих клапанов
12.15
15
5299-401-
Облицовка задка верхняя в
5622010
сборе (Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-0213
3
0,6
задка верхнюю в сборе
113
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
12.16
2
5299-401-
Панель (Рис. 12ж)
5102206-12
в) замена на новый
Снять и установить панель
П51-021
3
0,5
12.17
3
5299-401-
Панель (Рис. 12ж)
5102206-13
в) замена на новый
Снять и установить панель
П51-022
3
0,5
12.18
8
5299-401-
Панель (Рис. 12ж)
5102216-13
в) замена на новый
Снять и установить панель
П51-023
3
0,5
12.19
9
5299-401-
Панель (Рис. 12ж)
5102263-13
в) замена на новый
Снять и установить панель
П51-024
3
0,5
12.20
7
5299-401-
Панель (Рис. 12ж)
5102264
в) замена на новый
Снять и установить панель
П51-025
3
0,5
12.21
5
5299-401-
Панель (Рис. 12ж)
5102202-13
в) замена на новый
Снять и установить панель
П51-026
3
0,7
12.22
11
5299-401-
Панель (Рис. 12ж)
5102269-13
в) замена на новый
Снять и установить панель
П51-027
3
0,7
12.23
4
5299-401-
Панель (Рис. 12ж)
5102201-13
в) замена на новый
Снять и установить панель
П51-028
3
1,1
12.24
6
5299-401-
Панель (Рис. 12ж)
5102203-13
в) замена на новый
Снять и установить панель
П51-029
3
1,1
12.25
12
5299-401-
Панель (Рис. 12ж)
5102246-13
114
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить панель
П51-0210
3
1,1
12.26
10
5299-401-
Панель (Рис. 12ж)
5102247-13
в) замена на новый
Снять и установить панель
П51-0211
3
1,1
12.27
13
5299-401-
Панель (Рис. 12ж)
5102248-13
в) замена на новый
Снять и установить панель
П51-0212
3
1,1
115
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

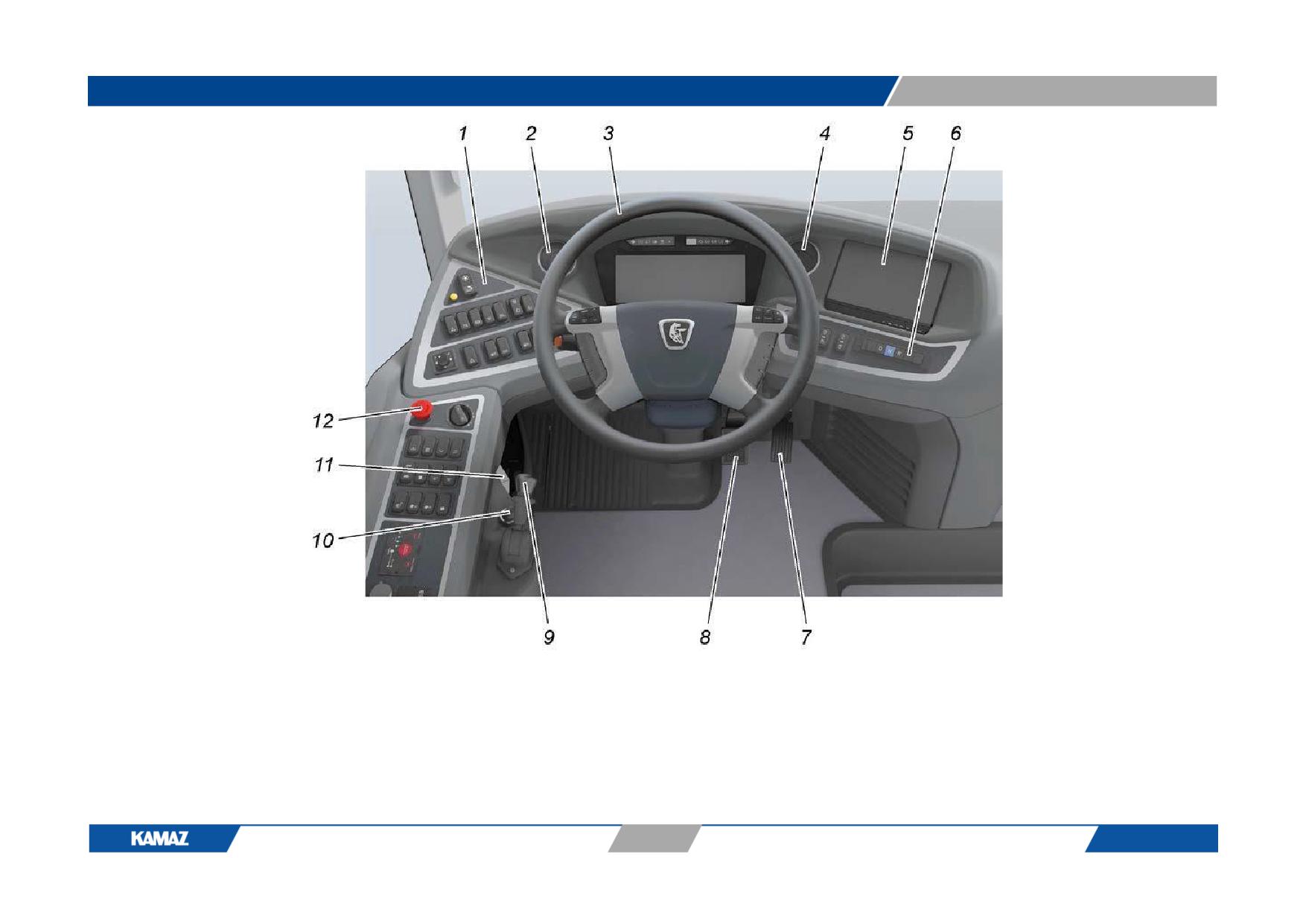

Рис. 13а. Рабочее место водителя:
1 - панель приборов; 2, 4 - дефлектор обдува водителя; 3 - рулевое колесо; 5 - многофункциональный навигационный терминал; 6 - селектор режимов
движения; 7 - педаль хода; 8 - педаль рабочей тормозной системы; 9 - рукоятка крана управления стояночным тормозом; 10 - рукоятка
116
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
пневматического крана для регулирования положения рулевого колеса; 11 - блок управления АСОТП; 12 - кнопка аварийного отключения КТЭО.
Рис. 13б. Панель приборов слева от рулевого колеса:
1 - выключатель аварийного останова электробуса; 2 - «тревожная» кнопка системы МНТ (МНТ - многофункциональный навигационный терминал); 3
- блок интерфейса пользователя GPS/ГЛОНАСС; 4 - выключатели/ переключатели; 5 - переключатель положения наружных зеркал заднего вида.
Рис. 13в. Панель приборов справа от рулевого колес:
1 - блок выключателей
открывания/закрывания дверей;
2 - селектор режимов движения.
117
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 13
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
13
Панель приборов и облицовка
кабины водителя
13.1
12.5299-5325286
Панель щитка приборов задняя
(45104532500300)
в) замена на новый
Снять и установить панель
П53-251
3
0,23
щитка приборов заднюю,
(доступ обеспечен)
13.2
12.5299-5325154-
Скоба крепления жгутов "Аметек"
20
(45104532515420)
в) замена на новый
Снять и установить скобу
П53-252
3
0,11
крепления жгутов "Аметек",
(доступ обеспечен)
13.3
2
5299-401-
Облицовка ступени РМВ (Рис. 12и)
5102012
в) замена на новый
Снять и установить
П54-022
3
0,52
(приклеить) облицовку
ступени РМВ по месту
13.4
1
5299-401-
Облицовка подиума РМВ
5102005
переднего (рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-025
3
1,04
подиума РМВ переднего
118
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
13.5
3
5299-401-
Облицовка подиума РМВ заднего
5102014-10
(Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-026
3
0,6
подиума РМВ заднего
13.6
5299-401-
Панель приборов
5315100-10
в) замена на новый
Снять и установить панель
П53-151
3
3
приборов
13.7
5299-401-
Крышка отопителя установки
5315100-10
панелей приборов
в) замена на новый
Снять и установить крышку
П53-152
3
0,8
отопителя установки панелей
приборов
13.8
5299-401-
Кожух нижний правый, (левый) в
5315210, (5299-
сборе установки панелей
401-5315230)
приборов
в) замена на новый
Снять и установить кожух
П53-153
3
1,2
нижний правый, (левый) в
сборе установки панелей
приборов
13.9
5299-401-
Консоль в сборе установки
5315310-10
панелей приборов
в) замена на новый
Снять и установить консоль в
П53-154
3
0,8
сборе установки панелей
приборов
13.10
5299-401-
Панель консоли задняя установки
5315241
панелей приборов
119
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить панель
П53-155
3
0,8
консоли задняя установки
панелей приборов
13.11
5299-401-
Кожух рулевой колонки установки
5315222
панелей приборов
в) замена на новый
Снять и установить кожух
П53-156
3
0,8
рулевой колонки установки
панелей приборов
13.12
1 (Рис.
5299-401-
Панель приборов слева от
13а)
5315000-10
рулевого колеса (Рис. 13б)
в) замена на новый
Снять и установить панель
П53-157
3
1
приборов слева от рулевого
колеса
13.13
(Рис. 13в)
5299-401-
Панель приборов справа от
5315000-10
рулевого колеса
в) замена на новый
Снять и установить панель
П53-158
3
0,8
приборов справа от рулевого
колеса
120
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14а. Установка внутренней обшивки. Левая боковина 5299-401-5702000-12
2, 14, 19, 26 - профиль окантовочный; 3 - профиль стыковой; 41 - панель; 44 - крышка доступа к кнопкам
121
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14б. Установка внутренней обшивки. Правая боковина 5299-401-5702000-12
4 - профиль стыковой; 11, 19, 23, - профиль окантовочный; 36, 37 - панель; 44 - крышка доступа к кнопкам.
122
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

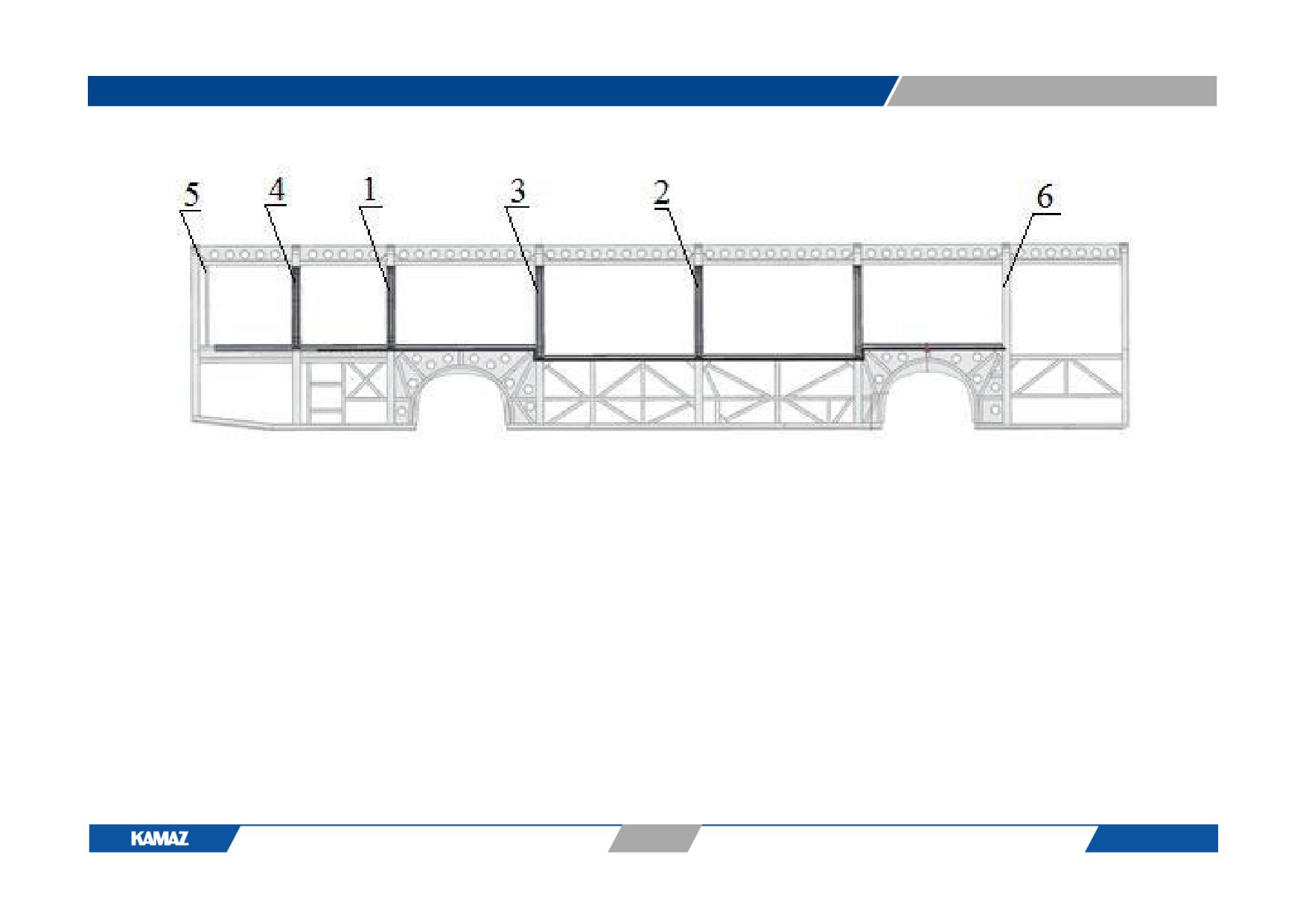

Рис. 14в. Окантовка окон 5299-401-5403100-12:
1 - облицовка стойки салона левая 5299-400-5403123-01; 2 - облицовка стойки салона левая средняя 5299-400-5403122-10; 3 - облицовка стойки салона
левая задняя 5299-400-5403124-10; 4 - облицовка стойки салона левая задняя 5299-400-5403123-10; 5 - облицовка стойки задняя 5299-401-5403135-10; 6 -
облицовка стойки передняя 5299-400-5403136-10.
123
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14г. Облицовка стойки салона левая средняя 5299-400-5403122-10
124
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14д. Облицовка стойки салона левая задняя 5299-400-5403123-10
125
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14е. Окантовка окон 5299-401-5403100-12
1 - облицовка стойки салона левая задняя 5299-400-5403121-10; 2 - облицовка стойки задняя 5299-400-5403135-10
126
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14ж. Облицовка стойки салона задняя 5299-400-5403121-10
127
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14и. Окантовка окон 5299-401-5403100-12:
1 - профиль подоконный ППР.Н-103 5299-400-5403115-12; 2 - профиль подоконный ППР.Н-103 5299-400-5403117-12; 3 - профиль подоконный ППР.Н-103
5299-400-5403119-12; 4 - профиль подоконный ППР.Н-103 5299-400-5403118-12; 5 - профиль подоконный ППР.Н-103 5299-400-5403116-12
128
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 14к. Окантовка окон 5299-401-5403100-12
1 - профиль подоконный ППР.Н-103 5299-400-5403114-13; 2 - профиль подоконный ППР.Н-103 5299-401-5403115-12; 3 - профиль подоконный ППР.Н-103
5299-400-5403114-12; 4 - профиль подоконный ППР.Н-103 5299-400-5403113-12; 5 - профиль подоконный ППР.Н-103 5299-400-5403112-12;
6 - профиль подоконный ППР.Н-103 5299-400-5403111-12.
129
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 14
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
14
Облицовка бортов и потолочных
скатов салона
14.1
(Рис. 14а)
5299-401-
Внутренняя листовая обшивка
5702000-12
слева в передней части кузова
в) замена на новый
Снять и установить
П57-028
5
6,1
внутреннюю листовую
обшивку слева в передней
части кузова (сварка)
14.2
(Рис. 14б)
5299-401-
Внутренняя листовая обшивка
5702000-12
справа в передней части кузова
в) замена на новый
Снять и установить
П57-029
5
6,2
внутреннюю листовую
обшивку справа в передней
части кузова (сварка)
14.3
5299-401-
Внутренняя листовая обшивка в
5702000-12
центре передней части кузова
а) замена на новый
Снять и установить
П57-0210
5
5,8
внутреннюю листовую
обшивку в центре передней
части кузова (сварка)
14.4
5299-401-
Внутренняя обшивка
5702000-12
130
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить
П57-021
3
23,76
внутреннюю обшивку
14.5
5299-401-
Профиль потолочный
5702320, (5299-
401-5702320-01)
в) замена на новый
Снять и установить профиль
П57-022
3
0,5
потолочный
14.6
5299-403-
Панель потолочная
5702012
в) замена на новый
Снять и установить панель
П57-023
3
0,4
потолочную
14.7
5299-401-
Внутрисалонная облицовка
5403100-12
стойки стекла слева (Рис. 14в)
а) ремонт на месте
Отремонтировать деталь с
00-009
5
0,87
дефектом сквозное
повреждение (на 1 дм2) (см.
22.6 Ремонт пластиковых
изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0010
5
0,36
дефектом глубокие царапины,
сколы (на 100 мм) (см. 22.6
Ремонт пластиковых изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0011
5
0,11
дефектом мелкие царапины
(на 100 мм) (см. 22.6 Ремонт
пластиковых изделий)
14.7.1
1
5299-400-
Облицовка стойки салона левая
5403123-01
(Рис. 14в)
131
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки салона левую
14.7.2
2 (Рис.
5299-400-
Облицовка стойки салона левая
14в)
5403122-10
средняя (Рис. 14г)
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки салона левую
среднюю
14.7.3
3
5299-400-
Облицовка стойки салона левая
5403124-10
задняя (Рис. 14в)
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки салона левую заднюю
14.7.4
4 (Рис.
5299-400-
Облицовка стойки салона левая
14в)
5403123-10
задняя (Рис. 14д)
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки салона левую заднюю
14.7.5
5
5299-400-
Облицовка стойки задняя (Рис.
5403135-10
14в)
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки заднюю
14.7.6
6
5299-400-
Облицовка стойки передняя (Рис.
5403136-10
14в)
в) замена на новый
Снять и установить облицовку
П54-033
3
0,3
стойки переднюю
14.8
5299-401-
Внутрисалонная облицовка
5403100-12
стойки стекла справа (Рис. 14е)
а) ремонт на месте
Отремонтировать деталь с
00-009
5
0,87
дефектом сквозное
повреждение (на 1 дм2) (см.
132
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
22.6 Ремонт пластиковых
изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0010
5
0,36
дефектом глубокие царапины,
сколы (на 100 мм) (см. 22.6
Ремонт пластиковых изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0011
5
0,11
дефектом мелкие царапины
(на 100 мм) (см. 22.6 Ремонт
пластиковых изделий)
14.8.1
1 (Рис.
5299-400-
Облицовка стойки салона левая
14е)
5403121-10
задняя (Рис. 14ж)
в) замена на новый
Снять и установить облицовку
П54-034
3
0,3
стойки салона левую заднюю
14.8.2
2
5299-400-
Облицовка стойки задняя (Рис.
5403135-10
14е)
в) замена на новый
Снять и установить облицовку
П54-034
3
0,3
стойки заднюю
14.9
5299-401-
Внутрисалонный подоконный
5403100-12
профиль справа (Рис. 14и)
а) ремонт на месте
Отремонтировать деталь с
00-009
5
0,87
дефектом сквозное
повреждение (на 1 дм2) (см.
22.6 Ремонт пластиковых
изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0010
5
0,36
дефектом глубокие царапины,
133
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
сколы (на 100 мм) (см. 22.6
Ремонт пластиковых изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0011
5
0,11
дефектом мелкие царапины
(на 100 мм) (см. 22.6 Ремонт
пластиковых изделий)
14.9.1
1
5299-400-
Профиль подоконный справа
5403115-12
(Рис. 14и)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.9.2
2
5299-400-
Профиль подоконный справа
5403117-12
(Рис. 14и)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.9.3
3
5299-400-
Профиль подоконный справа
5403119-12
(Рис. 14и)
в) замена на новый
Снять и установить профиль
П54-0314
3
0,2
подоконный
14.9.4
4
5299-400-
Профиль подоконный справа
5403118-12
(Рис. 14и)
в) замена на новый
Снять и установить профиль
П54-0314
3
0,2
подоконный
14.9.5
5
5299-400-
Профиль подоконный справа
5403116-12
(Рис. 14и)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.10
5299-401-
Внутрисалонный подоконный
5403100-12
профиль слева (Рис. 14к)
134
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
а) ремонт на месте
Отремонтировать деталь с
00-009
5
0,87
дефектом сквозное
повреждение (на 1 дм2) (см.
22.6 Ремонт пластиковых
изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0010
5
0,36
дефектом глубокие царапины,
сколы (на 100 мм) (см. 22.6
Ремонт пластиковых изделий)
а) ремонт на месте
Отремонтировать деталь с
00-0011
5
0,11
дефектом мелкие царапины
(на 100 мм) (см. 22.6 Ремонт
пластиковых изделий)
14.10.1
1
5299-400-
Профиль подоконный слева (Рис.
5403114-13
14к)
в) замена на новый
Снять и установить профиль
П54-0315
3
0,25
подоконный
14.10.2
2
5299-400-
Профиль подоконный слева (Рис.
5403115-12
14к)
в) замена на новый
Снять и установить профиль
П54-0315
3
0,25
подоконный
14.10.3
3
5299-400-
Профиль подоконный слева (Рис.
5403114-12
14к)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.10.4
4
5299-400-
Профиль подоконный слева (Рис.
5403113-12
14к)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
135
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
14.10.5
5
5299-400-
Профиль подоконный слева (Рис.
5403112-12
14к)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.10.6
6
5299-400-
Профиль подоконный слева (Рис.
5403111-12
14к)
в) замена на новый
Снять и установить профиль
П54-0313
3
0,32
подоконный
14.11
16
5299-401-
Панель стравляющих клапанов
5102001
(Рис. 12и)
в) замена на новый
Снять и установить панель
П54-0212
3
0,31
стравляющих клапанов
14.12
15
5299-401-
Облицовка задка верхняя в сборе
5622010
(Рис. 12и)
в) замена на новый
Снять и установить облицовку
П54-0213
3
0,6
задка верхнюю в сборе
136
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

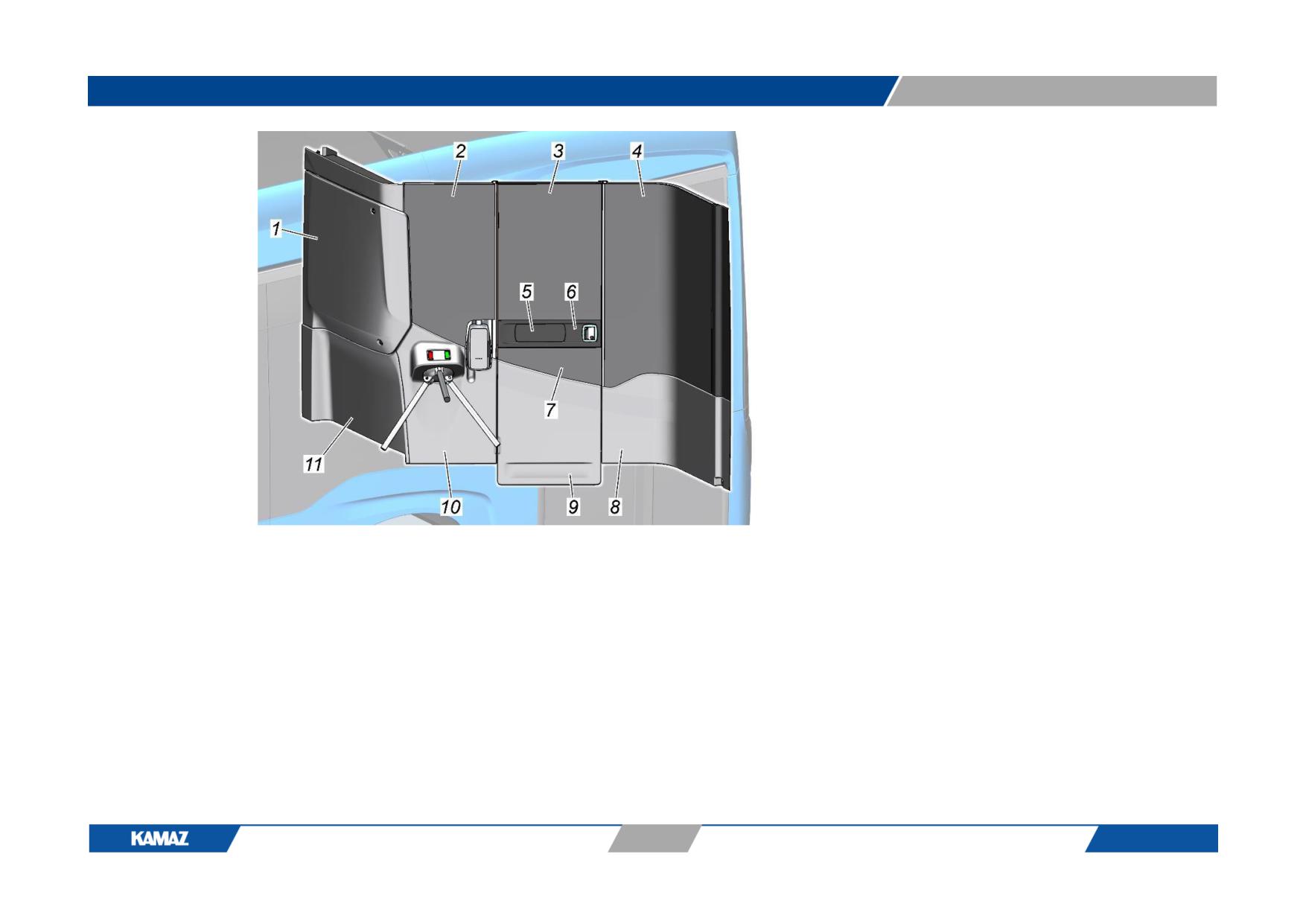

Рис. 15а. Перегородка рабочего
места водителя:
1
- крышка коммутационной
панели; 2 - стекло заднее; 3 - стекло
верхнее двери; 4 - стекло переднее;
5
- откидной лоток;
6
- панель
откидного окошка;
7
- стекло
нижнее двери; 8 - панель нижняя
передняя; 9 - панель нижняя двери;
10 - панель средняя нижняя; 11 -
панель задняя.
137
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 15б. Замок двери перегородки водителя
1,8 - язычок замка; 2 - фиксатор внутренний; 3 - ручка внутренняя поворота; 4 - ручка внутренняя; 5 - цилиндровый механизм задвижки замка; 6 -
накладная панель; 7 - ручка наружная; 9 - цилиндровый механизм фиксации ручки наружной
Таблица 15
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
15.1
5299-403-
Перегородка кабины водителя
5000078-12
(Рис. 15а)
в) замена на новый
Снять и установить
П50-003
3
3,4
перегородку водителя (в
сборе)
15.2
Окно перегородки
138
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить окно
П78-031
3
1,55
перегородки электробуса
15.3
(Рис. 15б)
5299-401-
Замок двери перегородки
7800300-01
водителя
в) замена на новый
Снять и установить замок
П78-051
3
1,2
двери перегородки водителя
139
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
140
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
141
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16а. Установка сидений 5299-402-5000070-12:
1 - основание двойное (передние арки) 5299-400-6851105-12; 2 - основание двойное (передние арки) 5299-401-6851105-12; 3 - основание двойное в
сборе 5299-400-8510045-13; 5 - основание в сборе 5299-403-8510045; 6 - основание двойное 5299-401-6851203-12; 7 - основание двойное (задние арки)
5299-403-6851108; 8 - основание двойное (задние арки) 5299-403-6851108-01; 9 - основание в сборе 5299-403-8510045-01; 10 - основание в сборе 5299-
403-8510045-12; 11 - основание заднего ряда 5299-402-8510044-01; 12 - кронштейн под огнетушитель 5299-3910170-12, 5299-401-5102299; 13 - болт М8-
6gx40; 14 - болт М8-6gx25; 15 - шайба пружинная 8; 16 - шайба плоская 8х25; 17 - гайка Е М8-6Н; 18 - гайка Е М10-6Н; 19 - шайба пружинная 10; 20 -
шайба плоская 10х18; 21 - болт М10х35; 21 - месторасположение салонных отопителей; 22 - сиденье водителя Р5256-6800100-26; 23 - болт М10х1,25-
6gx30; 24 - шайба плоская 10х25
142
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16б. Установка сидений:
1 - сиденье пассажирское двухместное; 2 - сиденье пассажирское для лиц приоритетной категории с откидными поручнями; 3 - сиденье водителя на
тумбе.
143
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16в. Сиденья пассажирские:
1 - фиксированный боковой ограничитель; 2 - обивка сиденья; 3 - ручка-поручень; 4 - основание сиденья; а -
сиденье пассажирское; 5 - откидной поручень; б - сиденье пассажирское для лиц приоритетной категории.
144
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16г. Сиденье пассажирское
Рис. 16д. Каркас пассажирского сиденья
145
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16е. Вставка спинки пассажирского сиденья
Рис. 16ж. Вставка подушки пассажирского сиденья
146
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16и. Установка подушки с фиксаторами
147
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16к. Водительское сиденье с каркасом сиденья (с пневмоподвеской) 5299-402-5000070-12:
1 - подголовник регулируемый; 2 - спинка сиденья; 3 - замок ремня безопасности; 4 - подушка сиденья; 5 - регулировка глубины сидения (60 мм); 6 -
защитный чехол; 7 - регулировка горизонтального положения (240 мм); 8 - тумба; 9 - включение подогрева сидения; 10 - регулировка жесткости
подвески; 11 - регулировка наклона подушки (вверх 11°, вниз 4°); 12 - регулировка высоты сидения (80 мм); 13 - сброс воздуха (вход-выход); 14 -
регулировка наклона спинки (30°).
148
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
подлокот ник правый
Рис. 16л. Подлокотник сиденья водителя
149
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 16м. Ремень безопасности сиденья водителя
150
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 16
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
16
Сиденья
16.1
1, 2
5299-400/401-
Основание двойное (передние
6851105-12
арки) (Рис. 16а)
в) замена на новый
Снять и установить основание
П51-0118
3
0,5
двойное
16.2
3, 5, 9, 10
5299-400-
Основание двойное в сборе с
8510045-13,
сиденьями (Рис. 16а)
5299-403-
8510045, 5299-
403-8510045-01,
5299-403-
8510045-12
в) замена на новый
Снять и установить основание
П51-011
3
3,72
двойное в сборе с сиденьями
на арку колеса (включает
сверление и доработку по
месту)
в) замена на новый
Снять и установить основание
П51-012
3
1,09
двойное в сборе с сиденьями
(включает сверление и
доработку по месту)
16.3
6
5299-401-
Основание двойное (Рис. 16а)
6851203-12
151
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить основание
П51-0118
3
0,5
двойное
16.4
7, 8
5299-403-
Основание двойное (задние арки)
6851108, 5299-
(Рис. 16а)
403-6851108-01
в) замена на новый
Снять и установить основание
П51-0118
3
0,5
двойное
16.5
11
5299-402-
Основание заднего ряда (Рис. 16а)
8510044-01
в) замена на новый
Снять и установить основание
П51-013
3
0,66
заднего ряда (включает
сверление и доработку по
месту)
16.6
12
5299-3910170-
Кронштейн под огнетушитель
12, 5299-401-
(Рис. 16а)
5102299
в) замена на новый
Снять и установить кронштейн
П39-102
3
0,32
под огнетушитель
16.7
(Рис. 16в)
MG-
Сиденье пассажирское
Tex1018ЕМ.ПП,
MG-
Tex1018ЕМ.ЛГ,
MG-
Tex1018ЕМ.ПГ,
MG-Tex1018ЕМ,
Р5256-6800100-
26, MG-Tex 1018
EM ИНВ в сборе,
152
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
MG-
Tex1018ЕМ.ЛП
в) замена на новый
Снять и установить
П68-101
3
0,7
пассажирское сиденье
16.8
Направляющая крепления
сиденья перед задней угловой
стойкой слева
а) замена на новый
Снять и установить
П51-0117
5
0,5
направляющую крепления
сиденья перед задней угловой
стойкой слева
16.9
(Рис. 16е)
Вставка спинки сиденья
в) замена на новый
Снять и установить вставку
П68-102
3
0,1
спинки сиденья
16.10
(Рис. 16ж)
Вставка подушки сиденья
в) замена на новый
Снять и установить вставку
П68-103
3
0,1
подушки сиденья
16.11
3 (Рис.
Р5256-6800100-
Сиденье водителя (Рис. 16г)
16б)
26
в) замена на новый
Снять и установить сиденье
П68-011
3
0,56
водителя
16.12
(Рис. 16д)
Подлокотник правый, (левый)
сиденья водителя
в) замена на новый
Снять и установить
П68-013
3
0,6
подлокотник сиденья
водителя правый, (левый)
16.13
Направляющие (обе)
водительского сиденья
153
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
в) замена на новый
Снять и установить
П68-014
3
0,9
направляющие (обе)
водительского сиденья
16.14
(Рис. 16е)
Ремень безопасности сидения
водителя
в) замена на новый
Снять и установить ремень
П68-012
3
0,4
безопасности сидения
водителя
154
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Рис. 17. Установка поручней, разъёмов USB и кнопок о требовании остановки:
1 - поручень; 2 - кронштейн поручня тройной; 3 - ручка поручня подвесная с втулкой; 4 - поручень горизонтальный; 5 - корпус кнопки требования
остановки; 6 - кнопка требования остановки; 7, 19 - поручень в сборе; 8 - панель ограждения стеклянная; 9 - кронштейн поручня на ножке глухой;
10, 14, 20 - USB зарядка в корпусе на поручень; 11 - поручень малый; 12 - поручень на стойку; 13, 17 - кнопка требования остановки в сборе; 15 -
панель ограждения стеклянная малая; 16 - кронштейн поручня опорный с резиновой вставкой; 18 - опорная панель; 21 - кронштейн ограждения; 22
- поручень перегородки водителя; 23 - корпус разъёмов USB; 24 - разъём USB 2,1 А; 25 - разъём USB 1 А.
155
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
Таблица 17
№№
Номер
Номер по
Наименование детали, узла.
Наименование работы
Код
Разряд
Норма
п/п
позиции
каталогу
Вид работ
операции
работ
времени
на
(чел.час)
рисунке
1
2
3
4
5
6
7
8
17
Поручни и перегородки салона
(Рис. 17)
17.1
5299-403-
Поручень в сборе
8200106-12,
(5299-401-
8200110-12,
5299-401-
8200111-12,
5299-401-
8200112-12,
5299-401-
8200115-12)
в) замена на новый
Снять и установить поручень в
П82-002
3
1,47
сборе
17.2
1
5299-403-
Поручень в сборе
8200123-12
в) замена на новый
Снять и установить поручень в
П82-003
3
1
сборе
17.3
5299-403-
Поручень в сборе
8200117-12
в) замена на новый
Снять и установить поручень в
П82-003
3
1
сборе
156
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
17.4
5299-403-
Поручень в сборе
8200139-01,
(5299-403-
8200139, 6282-
8200201)
в) замена на новый
Снять и установить поручень в
П82-004
3
0,28
сборе
17.5
12
Поручень на стойку
в) замена на новый
Снять и установить поручень
П82-005
3
0,42
на стойку
17.6
5299-401-
Поручень
8200141-12,
(5299-403-
8200145-12)
в) замена на новый
Снять и установить поручень
П82-007
3
0,7
17.7
6282-8200199-
Поручень
01, (5299-401-
8200124-01)
в) замена на новый
Снять и установить поручень
П82-0011
3
0,42
17.8
5299-401-
Поручень
8200126-12
в) замена на новый
Снять и установить поручень
П82-0012
3
0,14
17.9
4
5299-403-
Поручень
8200134
в) замена на новый
Снять и установить поручень
П82-0013
3
0,28
17.10
5299-403-
Поручень
8200132-12,
(5299-401-
8200130-01,
157
Электробус КАМАЗ-6282
Нормы времени
Раздел 1
5299-403-
8200133, 5299-
403-8200144-12,
5299-403-
8200145, 5299-
403-8200146-12)
в) замена на новый
Снять и установить поручень
П82-0013
3
0,28
17.11
5299-403-
Поручень-отбойник
8200200
в) замена на новый
Снять и установить поручень-
П82-008
3
0,28
отбойник
17.12
6282-8200200
Поручень-отбойник
в) замена на новый
Снять и установить поручень-
П82-0010
3
0,11
отбойник
17.13
5299-401-
Поручень перегородки водителя в
8200121-12
сборе
в) замена на новый
Снять и установить поручень
П82-009
3
0,42
перегородки водителя в сборе
17.14
5299-403-
Установка подлокотника
8200143-13
в) замена на новый
Снять и установить установку
П82-006
3
0,72
подлокотника
17.15
18
5299-401-
Опорная панель
8200260-10
в) замена на новый
Снять и установить опорную
П82-0014
3
0,28
панель
158
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

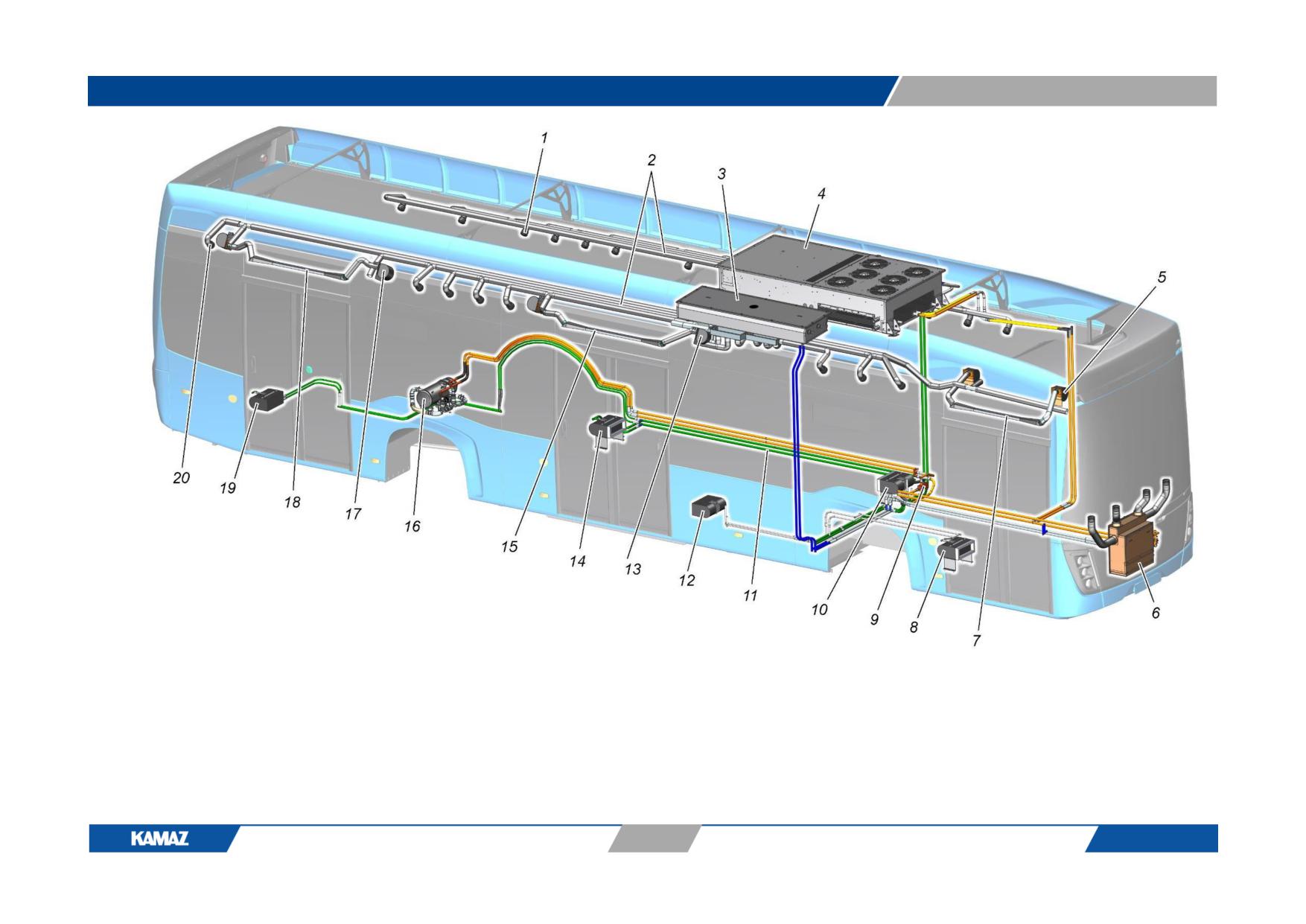

Рис. 18а. Установка климатической системы:
1, 20 - воздухораспределитель; 2 - рукава подвода воздуха в салон; 3 - крышный модуль; 4 - центральный блок; 5 - вентилятор «тепловой завесы»
передней двери; 6 - фронтальный отопитель; 7 - кожух «тепловой завесы» передней двери; 8, 10, 12, 14, 19 - отопитель салонный; 9 - водяной клапан;
11 - трубы рабочей жидкости; 13 - вентилятор «тепловой завесы» средней двери; 15 - кожух «тепловой завесы» средней двери; 16 - подогреватель
жидкостный; 17 - вентилятор «тепловой завесы» задней двери; 18 - кожух «тепловой завесы» задней двери.
159
Электробус КАМАЗ-6282
Нормы времени
Раздел 1

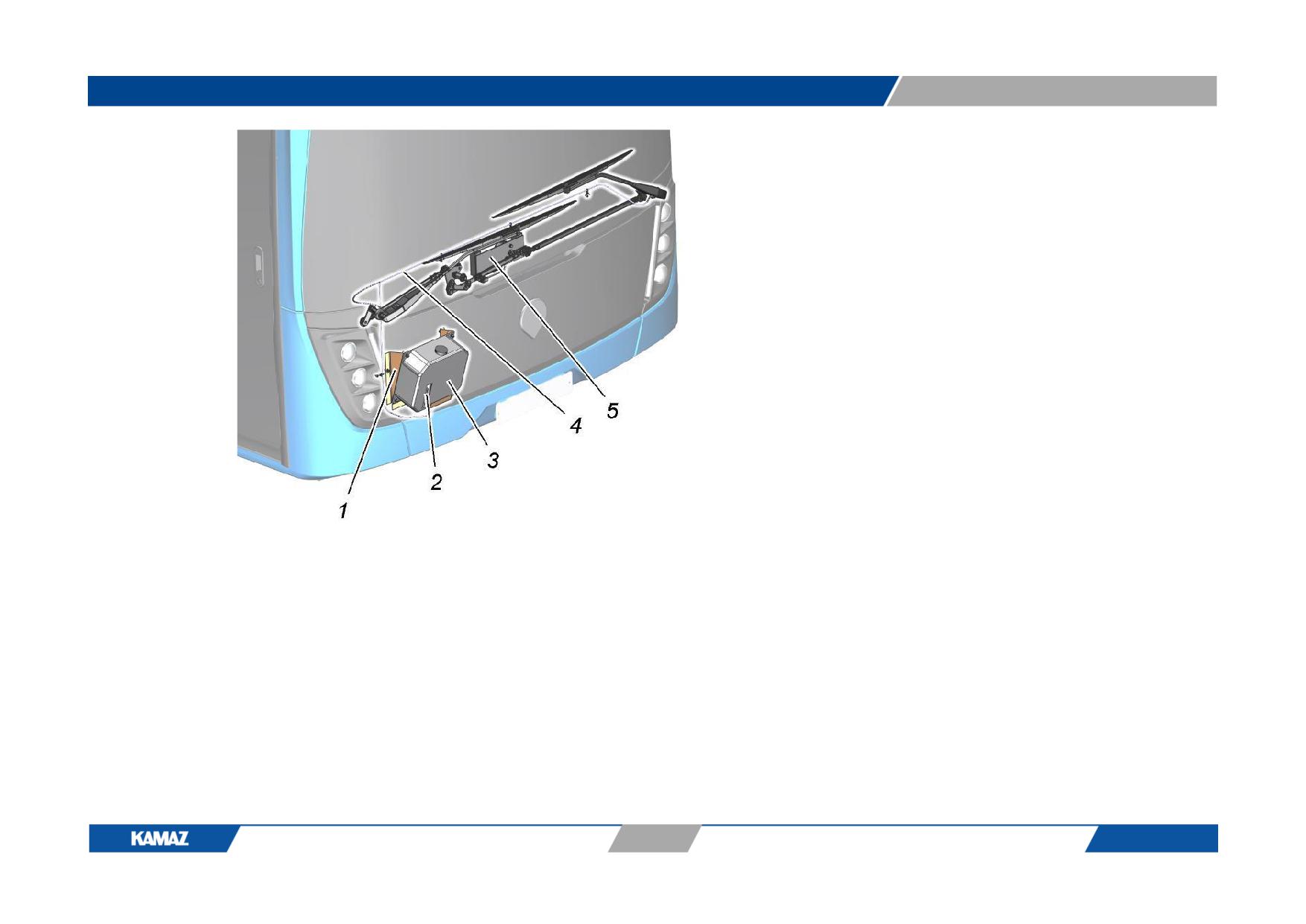

Рис. 18б. Установка стеклоочистителя и бачка
омывателя с трубопроводами:
1 - кронштейн бачка омывателя; 2 - электронасос
бачка омывателя;
3 - бачок омывателя;
4
-
трубопровод; 5 - стеклоочиститель.
160
