ЭЛЕКТРОБУС КАМАЗ-6282. Нормы времени на устранение аварийных повреждений кузова 6282-3902901НВ-ЛУ1

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

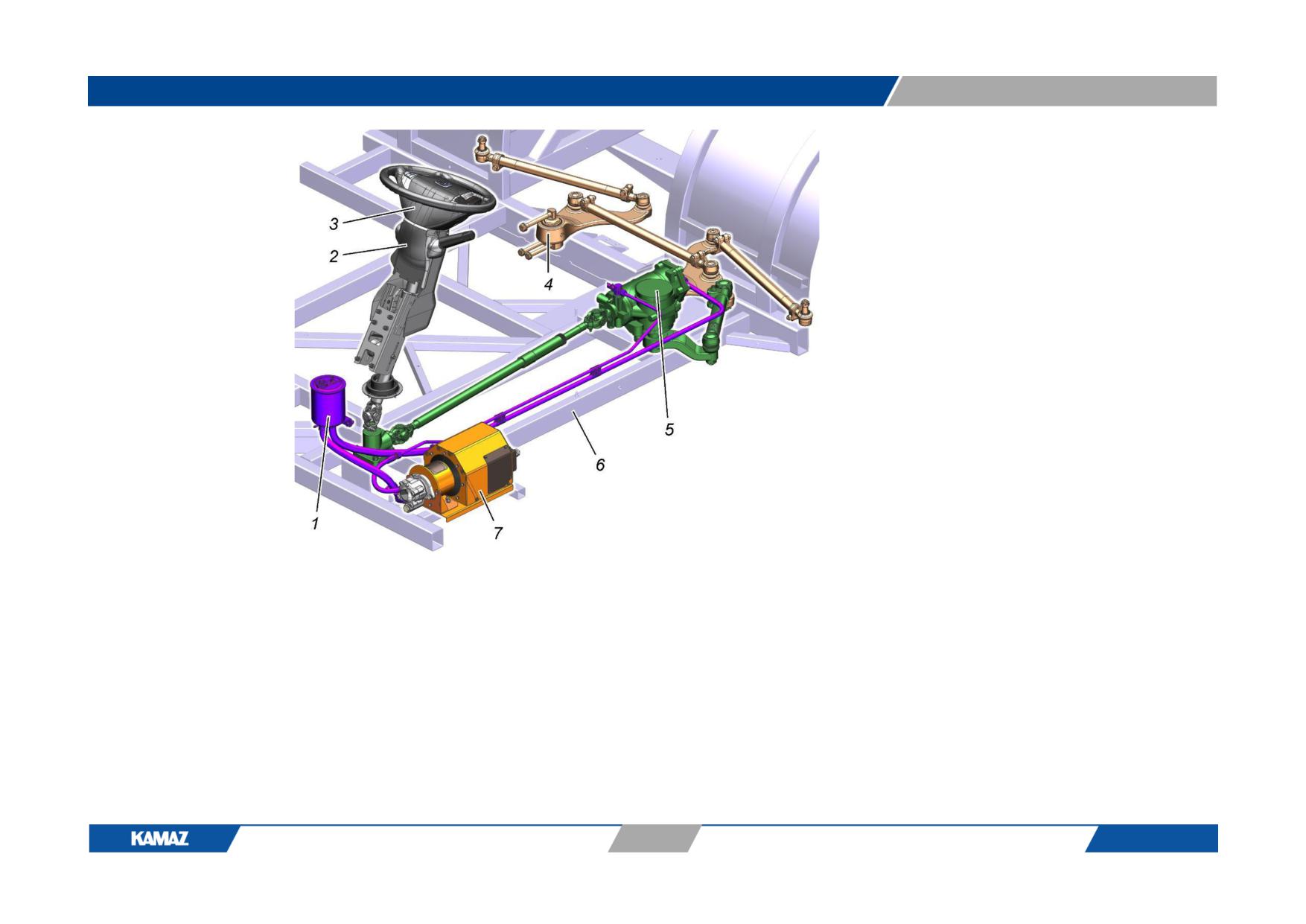

Рис. 18в. Расположение

элементов рулевого

управления:

1 - бачок насоса ГУР и

трубопроводы;

рулевая колонка;

рулевое колесо;

рулевая трапеция; 5 -

рулевой механизм с

угловым редуктором; 6

- переднее основание

каркаса;

электронасос ГУР.

161

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Таблица 18

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

Оборудование, размещённое в

переднем отсеке (отопитель

фронтальный с системой

подводящих патрубков и

теплоносителем, трапеция

стеклоочистителей с поводками и

щётками, включая бачок

стеклоомывателя и подводящих

трубок и т.п.)

18.1

5299-401-

Отопитель фронтальный (Рис. 18а)

8100160-12

в) замена на новый

Снять и установить

П81-004

1,2

фронтальный отопитель

18.2

А12-100.33

Стеклоочиститель (Рис. 18б)

в) замена на новый

Снять и установить

П52-011

1,47

стеклоочиститель

18.2.1

Щётка стеклоочистителя

в) замена на новый

Снять и установить щётку

П52-012

0,5

стеклоочистителя

18.3

ТА 101.5208000-

Омыватель

в) замена на новый

Снять и установить

П52-081

1,05

омыватель

162

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

18.4

45104340004490

Бачок насоса ГУР (Рис. 18в)

(ГУР КТС 4633

143К4)

в) замена на новый

Снять и установить бачок

П34-086

насоса ГУР

18.5

45104373001500

Электронасос ГУР

в) замена на новый

Снять и установить

П37-302

0,8

электронасос ГУР

Рис. 19а. Установка КТЭО в заднем свесе электробуса:

1 - преобразователь статический (компонент инвертора

компрессора); 2 - бортовой компьютер LV-VCU; 3 -

розетка зарядки; 4 - коммутационный блок HV2; 5 -

трёхфазный синус-фильтр (компонент инвертора

компрессора); 6 - блоки предохранителей, диагностики

и MUX; 7 - зарядные устройства; 8 - тяговые

инверторы; 9 - модуль задний каркас основания.

163

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

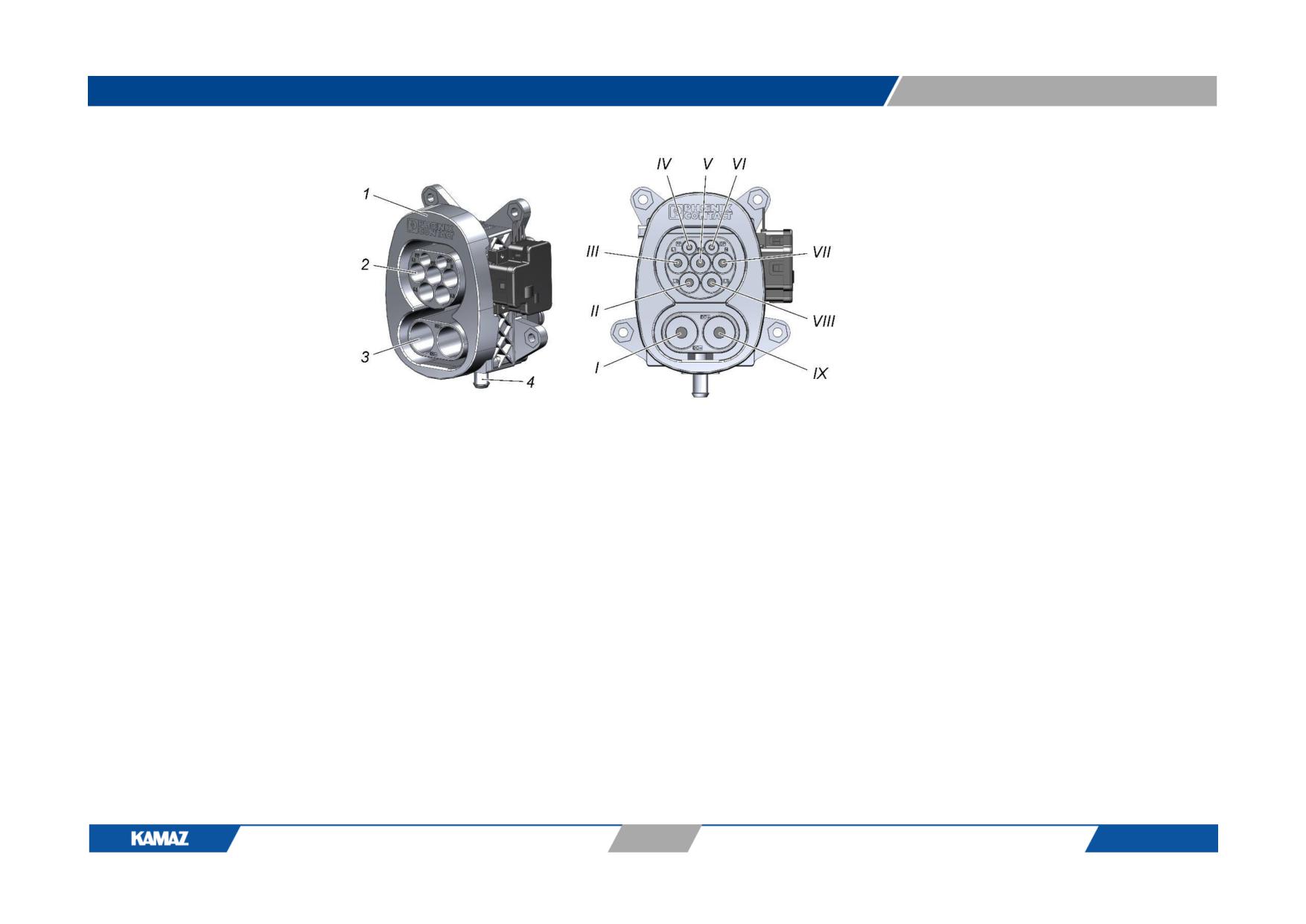

Рис. 19б. Розетка зарядки (разъём CCS Type2):

1 - корпус; 2 - контакты для заряда переменным током; 3 - контакты для заряда постоянным током; 4 - дренажный канал; I - контакт

«-»; II - контакт фазы 2; III - контакт фазы 1; IV - замыкающий контакт для определения подключения вилки зарядки (proximity power);

V - контакт заземляющий; VI - замыкающий контакт для определения подключения вилки зарядки (control power); VII - контакт

нейтрали; VIII - контакт фазы 3; IX - контакт «+».

164

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

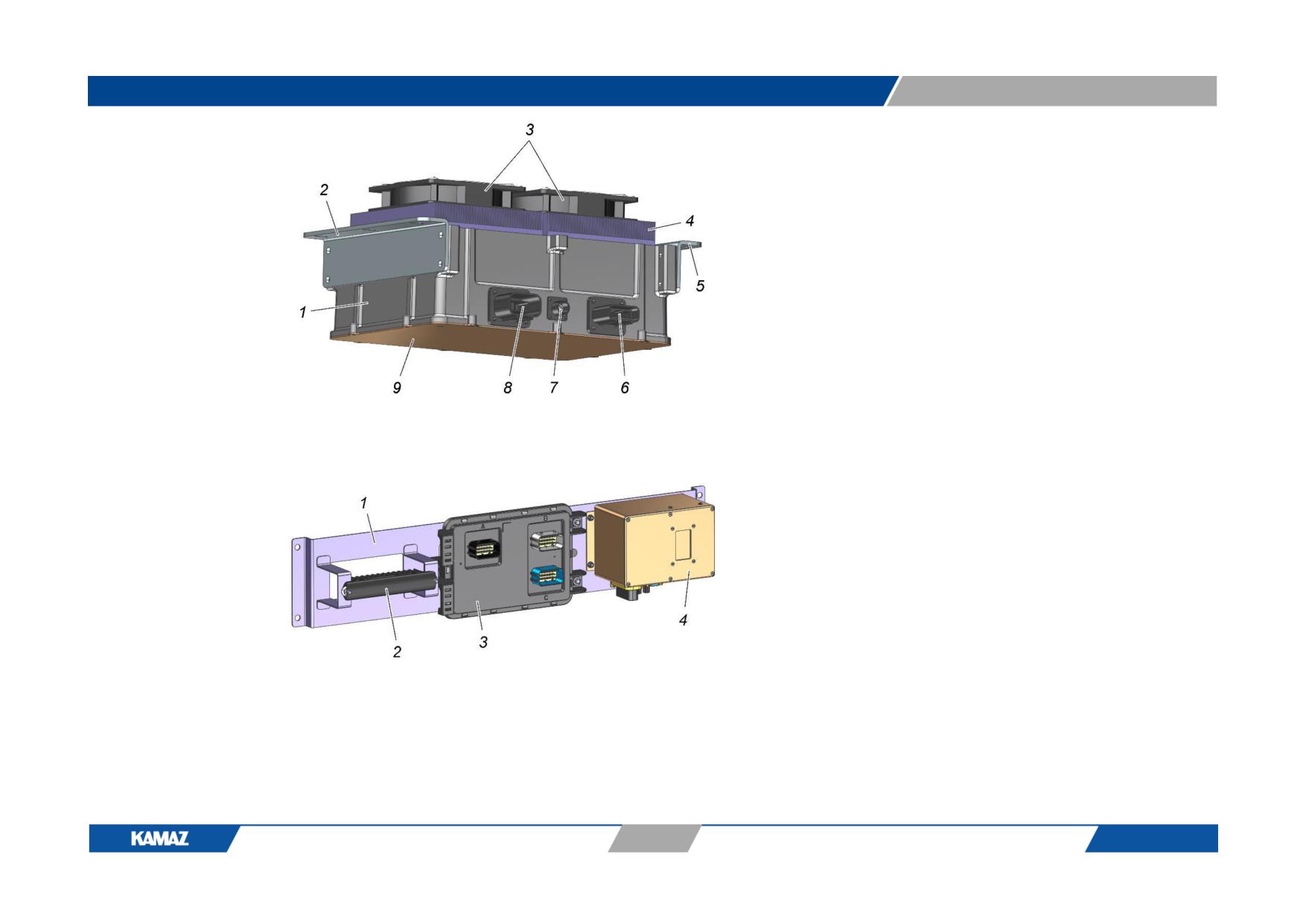

Рис. 19в. Зарядное устройство

(преобразователь заряда):

1 - корпус; 2, 5 - кронштейн; 3 -

вентилятор; 4 - радиатор; 6 -

входной разъём (переменный ток);

7 - информационно-управляющий

разъём; 8 - выходной разъём

(постоянный ток); 9 - крышка.

Рис. 19г. Установка блоков

предохранителей, диагностики и

MUX:

- кронштейн;

- блок

предохранителей

F4;

мультиплексный узел MUX4-P; 4 - блок

диагностики.

165

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

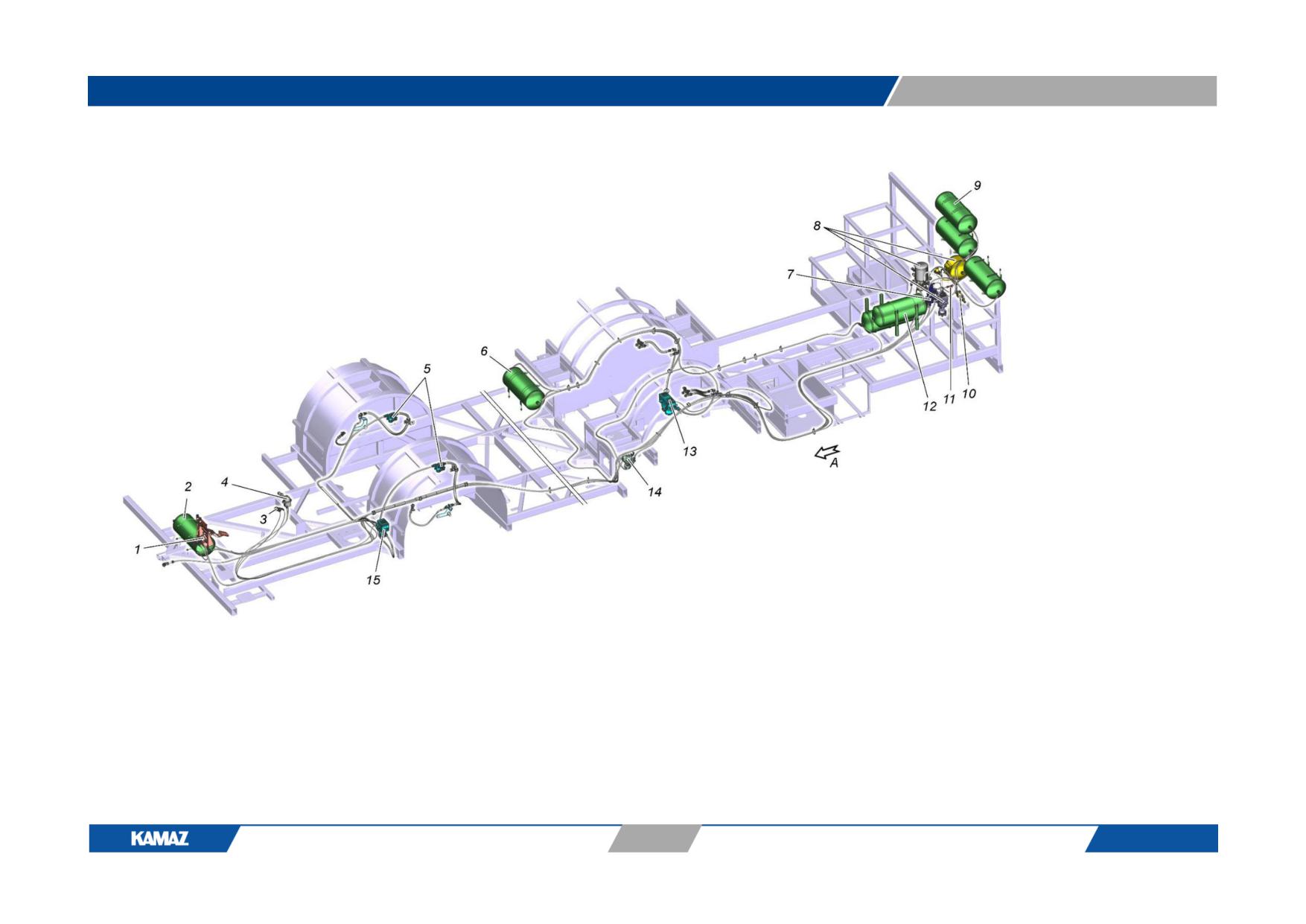

Рис. 19г. Установка

пневмопривода шасси:

1 - установка тормозного

крана;

6,9, 12

установка

воздушных

ресиверов; 3 - установка

крана

регулировки

рулевой колонки;

установка крана ручного

тормоза;

- установка

модуляторов; 7 - установка

защитного клапана;

установка

блока

подготовки воздуха; 10 -

установка

защитных

клапанов;

- клапан

экстренного

растормаживания;

модуль

EBS

двухканальный; 14 - блок

управления

тормозами

третьего контура;

модуль

EBS

одноканальный;

направление

движения

вперёд.

166

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Рис. 19ж. Осушитель воздуха с регулятором давления:

1 - клапан накачки шин; 2 - датчик аварийного давления; 3 -

осушитель воздуха; 4 - глушитель; 5 - регулятор давления.

Таблица 19

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

Оборудование, размещённое в

заднем отсеке (компрессорная

установка, порт медленной

зарядки, ресиверы

пневмосистемы и т.п.) (Рис. 19а)

19.1

45104372301600

Розетка зарядки (Рис. 19б)

в) замена на новый

Снять и установить розетку

П37-231

0,28

зарядки

19.2

45104374200290

Зарядное устройство (Рис. 19в)

169

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

в) замена на новый

Снять и установить зарядное

П37-423

2,1

устройство

19.3

45104375902000

Инвертор компрессора

в) замена на новый

Снять и установить инвертор

П37-591

0,35

компрессора

19.4

45104372900500

Блок LV-VCU

в) замена на новый

Снять и установить блок LV-

П37-292

0,7

VCU

19.5

45104372901100

Блок HV2

в) замена на новый

Снять и установить блок HV2

П37-293

0,7

19.6

45104376000200

Трехфазный синус-фильтр

в) замена на новый

Снять и установить трехфазный

П37-601

0,7

синус-фильтр

19.7

45104372901210

Блок диагностики

(12М3.080.400-

10)

в) замена на новый

Снять и установить блок

П37-294

0,5

диагностики

19.8

45104372422600

Мультиплексный узел

в) замена на новый

Снять и установить

П37-2415

0,3

мультиплексный узел

19.9

45104372202300

Блок предохранителей

в) замена на новый

Снять и установить блок

П37-221

0,11

предохранителей

19.10

6282-3759002-10

Установка тяговых инверторов (2

шт.)

в) замена на новый

Снять и установить установку

П37-593

1,45

тяговых инверторов (2 шт.)

170

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

19.11

(Рис.

45104350900700

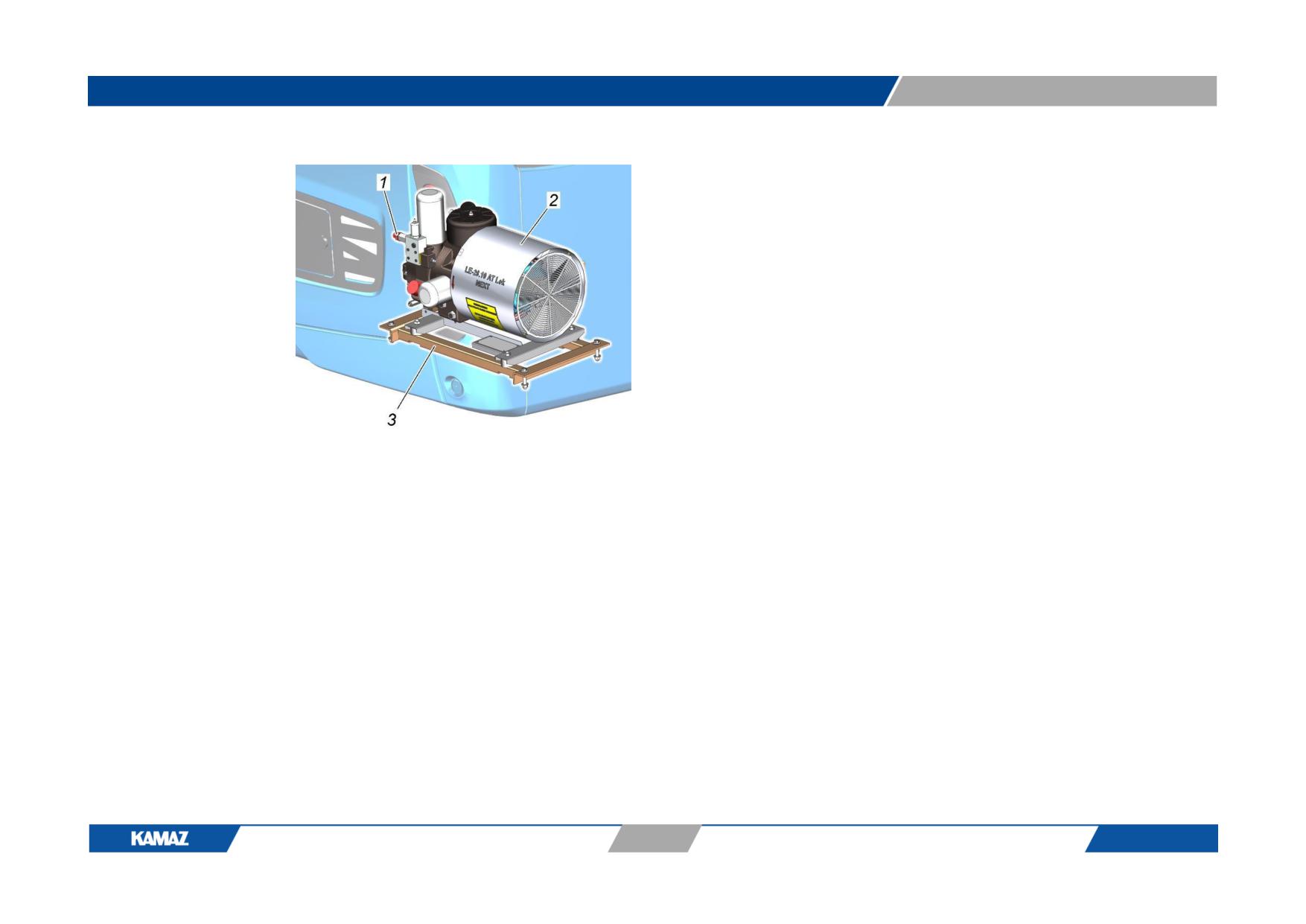

Компрессор тормозной системы

19д)

в) замена на новый

Снять и установить компрессор

П35-091

0,89

тормозной системы (доступ

обеспечен)

в) замена на новый

Снять и установить компрессор

П35-092

1,5

тормозной системы

г) ремонт на снятом

Очистить компрессор снаружи,

Ц35-091

0,13

(компрессор снят)

19.12

5297-3511010

Влагомаслоотделитель (Рис. 19е)

в) замена на новый

Снять и установить

П35-113

0,18

влагомаслоотделитель

19.13

45104351104190

Осушитель (Рис. 19ж)

(432 410 907 0)

в) замена на новый

Снять и установить осушитель

П35-111

0,8

воздуха со встроенным

регулятором давления

в) замена на новый

Снять и установить осушитель

П35-114

0,18

в сборе с фитингами, (доступ

обеспечен)

19.14

6580-3513017-25

Ресивер малый установки блока

подготовки воздуха

в) замена на новый

Снять и установить ресивер

П35-133

0,12

малый установки блока

подготовки воздуха, (доступ

обеспечен)

19.15

9, 12

53205-3513015

Ресивер (Рис. 19г)

в) замена на новый

Снять и установить ресивер,

П35-132

0,3

(доступ обеспечен)

171

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

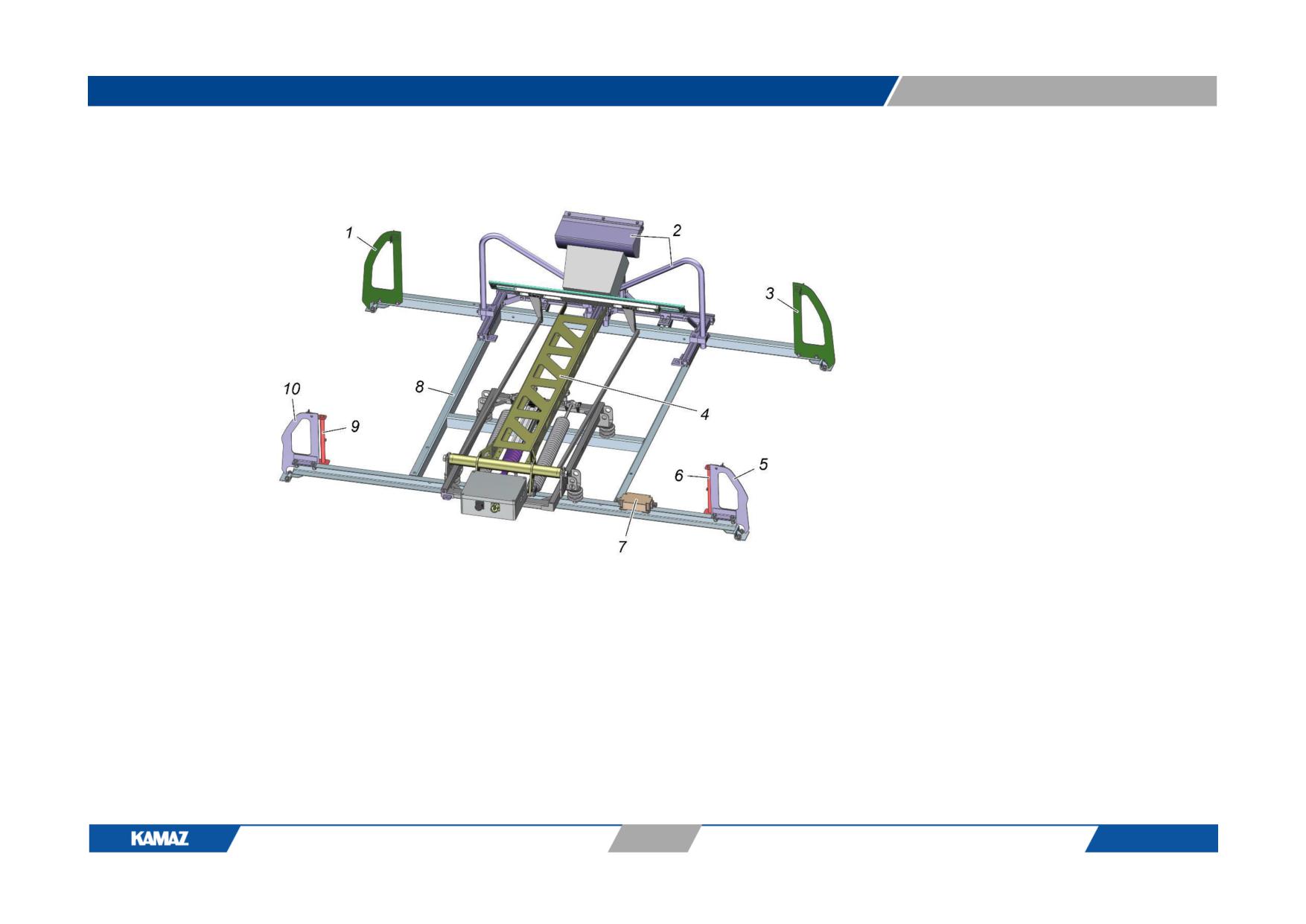

Рис. 20. Установка

токоприёмника и

приёмной системы:

- опора правая

задняя;

2 - приёмная система

токоприёмника;

- опора левая

задняя;

токоприёмник;

5 -

опора левая передняя;

6 - флагшток левый;

- преобразователь

БДМ350-1В23,5МВ;

- рама крепления

токоприёмника;

9 - флагшток правый;

- опора правая

передняя.

172

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Таблица 20

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

20.1

6282-2110001

Токоприёмник крышевой (Рис.

20)

в) замена на новый

Снять и установить

П21-101

2,02

токоприёмник

173

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

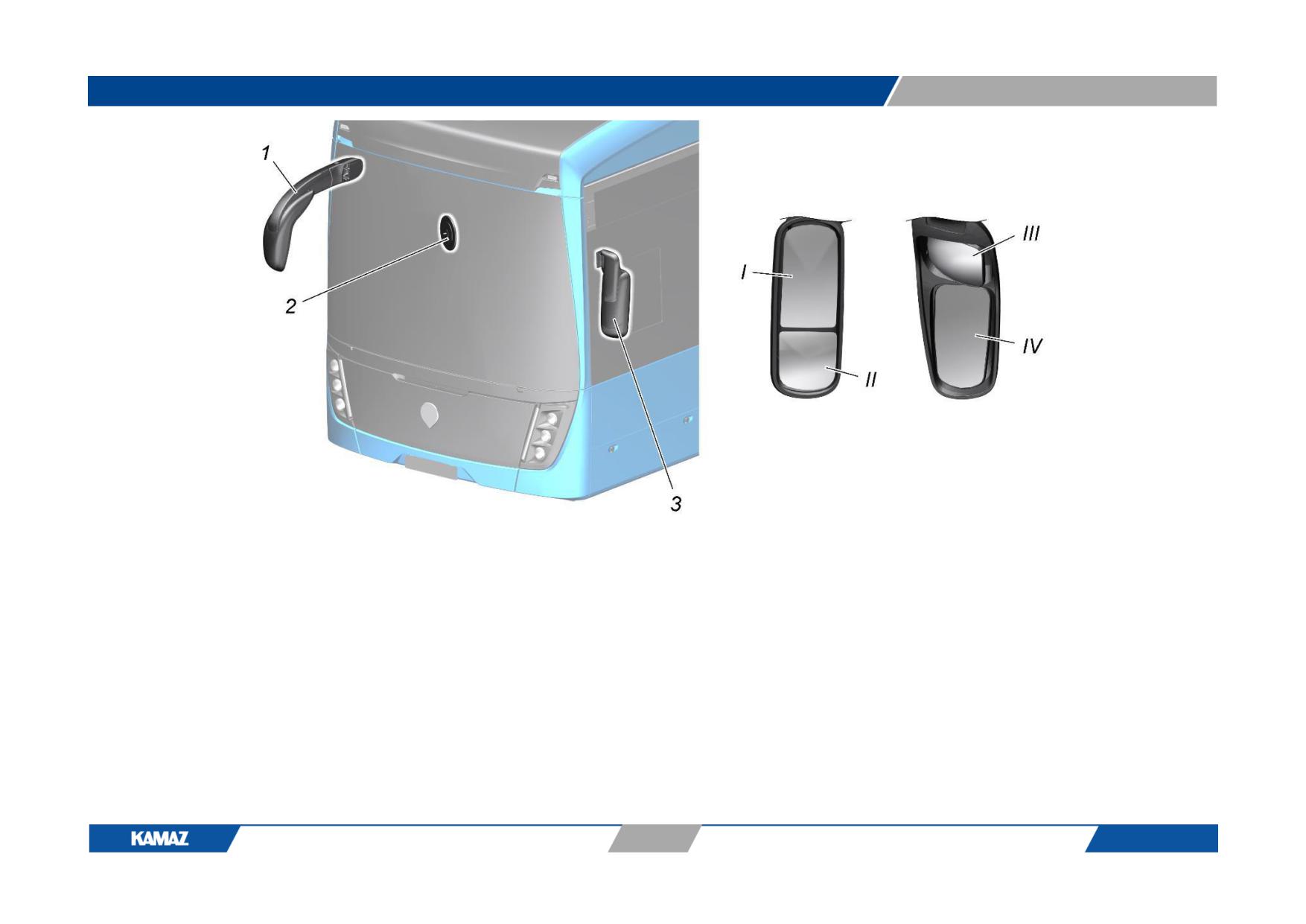

Рис. 21. Зеркала заднего вида:

1 - зеркало наружное правое; 2 - зеркало для наблюдения внутри салона; 3 - зеркало наружное левое; I - верхняя секция левого зеркала; II - нижняя

секция левого зеркала; III - верхняя секция правого зеркала; IV - нижняя секция правого зеркала.

174

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Таблица 21

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

82. Принадлежности кабины

(кузова)

8201- зеркала (Рис. 21)

21.1

464.8201010

Зеркало салонное внутреннее

в) замена на новый

Снять и установить зеркало

П82-011

0,08

салонное внутреннее

21.2

1, 3

592770210099,

Зеркало правое, (левое)

(592780120099)

электрическое 24В

в) замена на новый

Снять и установить зеркало

П82-012

0,11

правое, (левое)

электрическое 24В (доступ

обеспечен)

21.3

231.8201130

Держатель зеркала

в) замена на новый

Снять и установить

П82-013

0,48

держатель зеркала

21.4

Зеркальный элемент наружного

зеркала

в) замена на новый

Снять и установить

П82-014

0,4

зеркальный элемент

наружного зеркала

175

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Рис. 22а. Установка обтекателей и панелей боковых люков:

1, 38 - обтекатель передний; 2 - обтекатель передний правый; 3, 35 - обтекатель борта первый; 4 - обтекатель борта правый средний; 5 - обтекатель борта

правый задний; 6 - обтекатель задний правый; 7, 28 - обтекатель задний; 8, 57 - маска задняя с усилителем; 9, 53 - капот задний с замком; 10, 55 - секция

левая; 11 - панель мотоотсека; 12 - панель люка заправочного с замком; 13 - панель задняя левая; 14 - люк задний левый с замками; 15 - панель арки

задняя левая; 16 - панель средняя передняя; 17, 47 - кронштейны наружной облицовки; 18 - панель арки левая передняя; 19 - панель левая передняя; 20 -

люк передний левый с замком; 21 - облицовка угловая левая; 22, 40 - капот передний; 23 - рамка нижняя; 24, 41 - облицовка угловая правая;

25 -

облицовка стойки левой; 26, 39 - облицовка стойки правой; 27 - облицовочная панель переднего маршрутоуказателя; 29 - обтекатель задний левый; 30, 32,

34, 36 - кронштейн поперечный средний; 31 - обтекатель борта левый задний; 33 - обтекатель борта левый средний; 37 - обтекатель передний левый; 42,

49 - облицовка порога; 43 - панель арки правая передняя; 44 - панель правая средняя; 45 - облицовка порога среднего;

46 - панель правая средняя малая;

48 - панель арки правая задняя; 50 - панель правая задняя; 51 - секция правая; 52 - маска фонарей правая; 54 - секция центральная; 56 - маска фонарей

левая; I - замок панели с защитной крышкой.

177

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Таблица 22

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

Прочие разделы

22.1

Медницкие работы

Трубка системы охлаждения

г) ремонт на снятом

Очистить и запаять трубку

Ц13-031

0,07

системы охлаждения

22.2

Антикоррозийная обработка

а) ремонт на месте

Выполнить обработку скрытых

П50-004

0,7

полостей кузова

антикоррозийным составом

22.3

Проверка герметичности

а) ремонт на месте

Проверить, оценить состояние

П50-005

1,7

герметичности салона

22.4

Диагностические и

контрольно-измерительные

работы

а) ремонт на месте

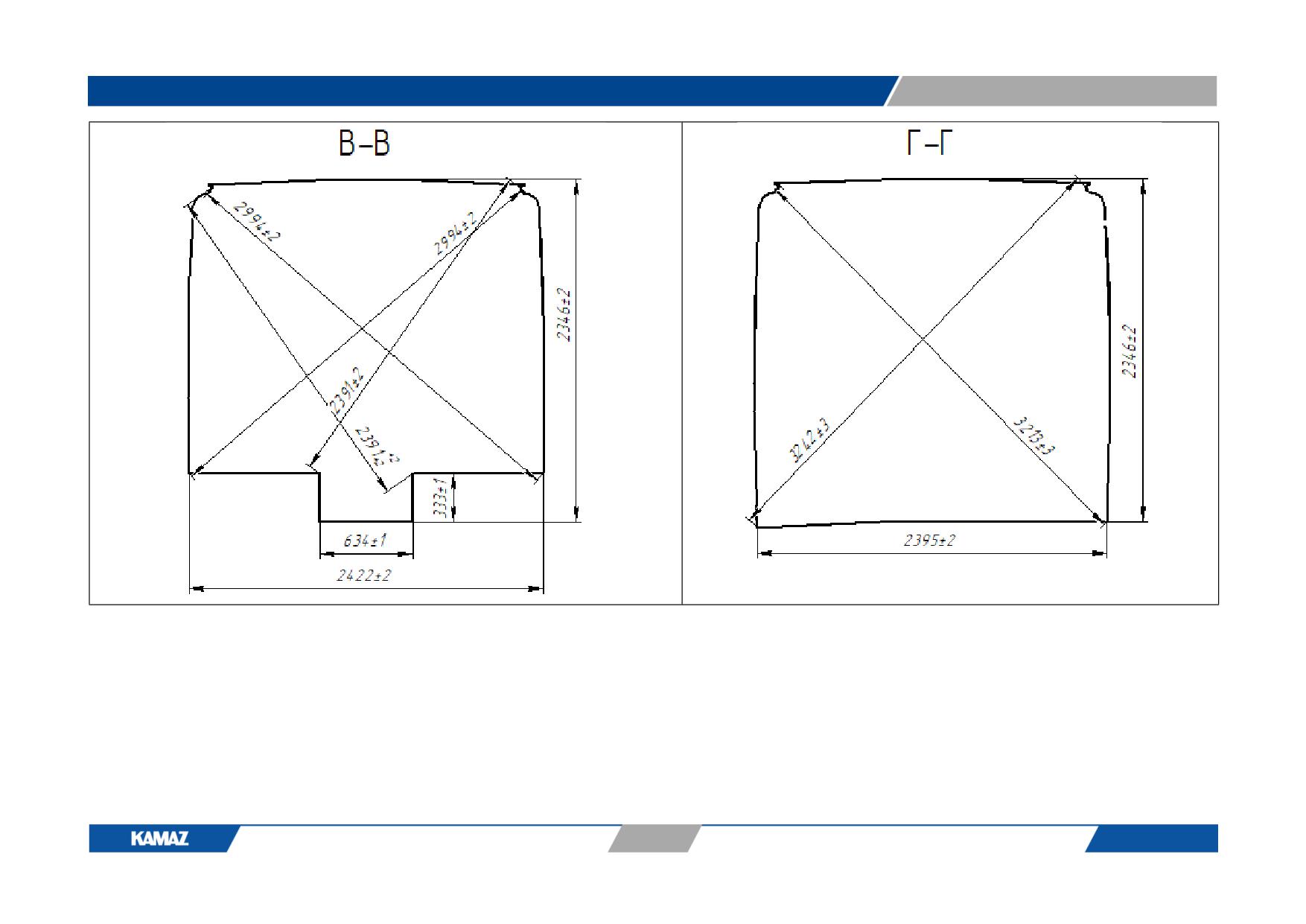

Измерить проём ветрового стекла,

П52-0610

0,2

(стекло снято)

22.5

Ремонт напольного покрытия

а) замена на новый

Отремонтировать напольное

покрытие:

Снять 1 кв. м напольного

00-0012

0,5

покрытия

179

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Выровнять 1 кв.м пола

00-0013

0,2

компаундом

Сушка пола

00-0014

3,5

Шлифование пола компаундом

00-0015

0,2

Установить 1 кв.м. нового

00-0016

0,35

напольного покрытия (с

подрезкой)

Сварка 1 м стыка напольного

00-0017

0,2

покрытия (с подрезкой)

а) ремонт на месте

Очистить поверхность от клея

00-0025

0,25

а) ремонт на месте

Промазать стыки клей-

00-0026

0,16

герметиком (1 м)

22.6

Ремонт пластиковых изделий

а) ремонт на месте

Отремонтировать деталь с

00-009

0,87

дефектом сквозное повреждение

(на 1 дм²):

1.Вырезать поврежденный

участок и выровнять края

абразивной головкой.

2. Обезжирить поврежденный

участок. (Выдержать 10 минут)

3. Достроить поврежденный

участок поверхности с

применением фанеры,

пластилина, ложемента.

4. Подготовить гелькоут, добавить

2% отвердителя. Нанести гель на

поврежденный участок

равномерным слоем толщиной

180

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

0,8-1 мм. Выдержать до

отверждения «до отлипа»

(липнет, но не мажет).

5. Подготовить лоскуты

стекломата по размерам

поврежденного участка +20 мм с

каждой стороны. Приготовить

смолу, добавить отвердитель 1,5

% от массы смолы. Приформовать

стекломатом поврежденный

участок. (Выдержать 30 минут)

6. Удалить материал фанеру,

пластилин, ложемент.

7. Зашлифовать ремонтируемый

участок лицевой поверхности до

выравнивания с основной

поверхности.

8. Обезжирить участок.

(Выдержать 10 минут)

9. При необходимости смешать

основу полиэфирной шпатлевки и

отвердитель. Нанести шпатлевку

на участок. (Выдержать 20 минут).

10. Зашлифовать зашпатлеванную

поверхность абразивом Р320,

Р400, Р500 (использовать брусок).

11. . Обезжирить участок.

(Выдержать 10 минут)

12.Нанести на участок грунт.

(Время сушки 20 минут).

181

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

13. Зашлифовать поверхность

абразивом Р600 (использовать

брусок).

14. . Обдуть всю

поверхность сжатым

воздухом.

15. . Обезжирить

участок. (Выдержать 10

а) ремонт на месте

Отремонтировать деталь с

00-0010

0,36

дефектом глубокие царапины,

сколы (на 100 мм):

1. Обезжирить поврежденный

участок. (Выдержать 10 минут).

2. Выбурить бур. машинкой

поврежденный участок и

выровнять края абразивной

головкой.

3. Обдуть всю поверхность

сжатым воздухом.

4. Обезжирить участок.

(Выдержать 10 минут)

5. Нанести шпатлевку. (Выдержать

20 минут).

6. Зашлифовать зашпатлеванную

поверхность абразивом Р240,

Р320 (использовать брусок).

7. Обдуть всю поверхность

сжатым воздухом.

182

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

8. Обезжирить поврежденный

участок. (Выдержать 10 минут).

9. Нанести на участок грунт.

(Время сушки 20 минут).

10. Зашлифовать поверхность

абразивом Р600(использовать

брусок).

11. . Обдуть всю

поверхность сжатым

воздухом.

12. . Обезжирить

поврежденный участок.

а) ремонт на месте

Отремонтировать деталь с

00-0011

0,11

дефектом мелкие царапины (на

100 мм):

1. Зашлифовать поверхность

абразивом Р2500 (использовать

брусок).

2. Обдуть всю поверхность

сжатым воздухом.

3. Заполировать деталь

полировальной пастой.

4. Удалить разводы после

полировки.

22.7

Нанесение надписи на

электробус в соответствии с

данными

Нанесение надписи

а) замена на новый

Нанести надпись

00-0018

183

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Нанесение декоративной

линии

а) замена на новый

Нанести декоративную надпись

00-0019

0,4

Нанесение однополосной

декоративной ленты (пленки)

а) замена на новый

Удалить и установить

00-0020

однополосную декоративную

ленту (пленку)

22.8

Окраска

22.8.1

Окраска деталей интерьера:

Поручни, кронштейны

поручней

а) ремонт на месте

Подкрасить поручень (кронштейн

00-0021

0,2

поручня) (1 м²)

Основа сидений, кронштейн

сидений

а) ремонт на месте

Подкрасить сиденье (кронштейн

00-0022

0,45

сиденья) (1 м²)

22.8.2

Окраска каркаса

Каркас кузова

а) ремонт на месте

Покрасить каркас кузова (1 м²)

00-0023

0,5

Каркас основания шасси

а) ремонт на месте

Покрасить каркас основания

00-0024

0,67

шасси (1 м²)

22.8.3

Окраска двери

Дверь

а) ремонт на месте

Подкрасить дверь

00-007

1,5

22.8.4

Окраска электробуса

а) ремонт на месте

Подкрасить электробус:

00-008

184

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

1. Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2. Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые

профиля дверных проемов и

люков, элементы светотехники и

т.д.).

3. Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для снятия

блеска.

4. Удаление шлифовальной пыли

обдувом или протиркой.

5. Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6. Протирка липкой салфеткой.

7. Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

185

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8. Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9. Сушка эмали при Т=65°С-30 мин

или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по ГОСТ

9.032.

22.8.5

Подкраска обтекателей и

панелей боковых люков

(локальная) (Рис. 22а)

186

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

1, 38

5299-401-

Обтекатель передний

5312100

а) ремонт на месте

Подкраска (локальная):

П80-226

0,82

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

187

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель передний правый

5312120

а) ремонт на месте

Подкраска (локальная):

П80-228

0,98

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

188

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

189

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

3, 35

5299-401-

Обтекатель борта первый

5312130

а) ремонт на месте

Подкраска (локальная):

П80-229

0,94

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

190

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

191

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель борта правый

5312150

средний

а) ремонт на месте

Подкраска (локальная):

П80-2210

1,29

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

192

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

193

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель борта правый

5312170

задний

а) ремонт на месте

Подкраска (локальная):

П80-2211

1,22

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

194

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

195

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

5299-401-

Обтекатель задний правый

5612121

а) ремонт на месте

Подкраска (локальная):

П80-2212

0,53

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

196

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

7, 28

5299-401-

Обтекатель задний

5612101

а) ремонт на месте

Подкраска (локальная):

П80-227

0,65

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

197

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

198

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

8, 57

5299-401-

Маска задняя с усилителем

5602500

а) ремонт на месте

Подкраска (локальная):

П56-021

2,04

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

199

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

200

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

9, 53

5299-401-

Капот задний с замком

5602520

а) ремонт на месте

Подкраска (локальная):

П56-002

1,77

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

201

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

202

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

10, 55

5299-401-

Секция левая

5602510

а) ремонт на месте

Подкраска (локальная):

П56-022

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

203

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

204

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

5299-400-

Панель мотоотсека

5402530

а) ремонт на месте

Подкраска (локальная):

П54-0235

0,88

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

205

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-400-

Панель люка заправочного с

5402525

замком

а) ремонт на месте

Подкраска (локальная):

П54-0236

0,41

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

206

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

207

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-400-

Панель задняя левая

5402522

а) ремонт на месте

Подкраска (локальная):

П54-0238

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

208

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

209

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-400-

Люк задний левый с замками

5402520

а) ремонт на месте

Подкраска (локальная):

П54-0245

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

210

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

211

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Панель арки задняя левая

5402502-02

а) ремонт на месте

Подкраска (локальная):

П54-0239

0,96

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

212

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

213

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

5299-401-

Панель средняя передняя

5402503-01

а) ремонт на месте

Подкраска (локальная):

П54-0240

1,24

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

214

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Панель арки левая передняя

5402505

а) ремонт на месте

Подкраска (локальная):

П54-0241

0,88

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

215

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

216

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Панель левая передняя

5402504

а) ремонт на месте

Подкраска (локальная):

П54-0242

0,61

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

217

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

218

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Люк передний левый с замком

5402510

а) ремонт на месте

Подкраска (локальная):

П54-0246

0,6

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

219

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

220

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Люк передний левый с замком

5302530-10

а) ремонт на месте

Подкраска (локальная):

П53-022

1,3

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

221

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

222

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

22, 40

5299-401-

Капот передний

5302520

а) ремонт на месте

Подкраска (локальная):

П53-016

0,95

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

223

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Рамка нижняя

5302514-10

а) ремонт на месте

Подкраска (локальная):

П53-023

0,55

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

224

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

225

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

25, 41

5299-401-

Облицовка угловая правая

5302532-10

а) ремонт на месте

Подкраска (локальная):

П53-022

1,3

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

226

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

227

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Облицовка стойки левой

5302512

а) ремонт на месте

Подкраска (локальная):

П52-0611

0,22

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

228

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

229

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

26, 39

5299-401-

Облицовка стойки правой

5302510

а) ремонт на месте

Подкраска (локальная):

П52-0611

0,22

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

230

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

231

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

5299-401-

Обтекатель задний левый

5612111

а) ремонт на месте

Подкраска (локальная):

П80-2212

0,53

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

232

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

30, 32, 34,

5299-401-

Кронштейн поперечный

5313600

средний

а) ремонт на месте

Подкраска (локальная):

П53-133

0,68

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

233

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

234

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель борта левый

5312160

задний

а) ремонт на месте

Подкраска (локальная):

П80-2211

1,22

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

235

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

236

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель борта левый

5312140

средний

а) ремонт на месте

Подкраска (локальная):

П80-2210

1,29

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

237

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

238

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Обтекатель передний левый

5312110

а) ремонт на месте

Подкраска (локальная):

П80-228

0,98

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

239

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

240

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

42, 49

5299-401-

Облицовка порога

5402509

а) ремонт на месте

Подкраска (локальная):

П54-0233

0,06

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

241

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-405-

Панель правая средняя

5402506

а) ремонт на месте

Подкраска (локальная):

П54-0243

1,21

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

242

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

243

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Облицовка порога среднего

5402509-01

а) ремонт на месте

Подкраска (локальная):

П54-0234

0,06

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

244

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

245

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Панель правая средняя малая

5402507

а) ремонт на месте

Подкраска (локальная):

П54-0244

0,56

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

246

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

247

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Панель арки задняя правая

5402505-02

а) ремонт на месте

Подкраска (локальная):

П54-0239

0,96

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

248

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

249

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

5299-401-

Панель правая задняя

5402508

а) ремонт на месте

Подкраска (локальная):

П54-0237

0,96

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

250

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Секция правая

5602515

а) ремонт на месте

Подкраска (локальная):

П56-022

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

251

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

252

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Маска фонарей правая

5302537-10

а) ремонт на месте

Подкраска (локальная):

П53-024

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

253

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

254

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Секция центральная

5602543

а) ремонт на месте

Подкраска (локальная):

П56-023

0,57

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

255

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

256

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

5299-401-

Маска фонарей левая

5302536-10

а) ремонт на месте

Подкраска (локальная):

П53-024

0,2

1.Обезжиривание поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

2.Изолирование поверхности

неподлежащей окраске (места

нанесения герметика, зеркала,

двери, стекла, резиновые профиля

дверных проемов и люков,

элементы светотехники и т.д.).

3.Шлифование всей

окрашиваемой поверхности

шлифбумагой Р360-400 для

снятия блеска.

4.Удаление шлифовальной пыли

обдувом или протиркой.

5.Обезжирование поверхности

антисиликоновым чистящим

средством с последующей

протиркой насухо.

6.Протирка липкой салфеткой.

257

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

7.Контроль.

Поверхность должна быть

полностью прошлифована,

матовая, гладкая, ровная, без

царапин, рисок, включений,

границы (края) отшлифованного

покрытия должны быть гладкие с

плавным переходом к основной

поверхности. Не допускается

прошлифовывание поверхности

до металла.

8.Окрашивание поверхности

Эмаль Helios 2K PUR 2:1 цвет

согласно ДКО

Отвердитель 2К 100, разбавитель

9745

Соотношение смешивания основы

и отвердителя 2:1 по объему.

Жизнеспособность готовой эмали

- не менее 8 час при Т=20±2°С в

плотно закрытой таре.

Рекомендуемое сопло -1,4 мм.

9.Сушка эмали при Т=65°С-30

мин или при Т=20°С-16 час.

Толщина высушенного покрытия

эмали -60-80 мкм.

Толщина комплексного покрытия

-160-200мкм.

Внешний вид покрытия должен

соответствовать III классу по

ГОСТ 9.032.

258

Электробус КАМАЗ-6282

Нормы времени

Раздел 1

22.9

Инструмент и

принадлежности

65851

Молоток (Рис. 22б)

в) замена на новый

Снять и установить молоток

П39-001

0,18

22.10

Термоизоляция 5299-401-

5406010-12

п.2 (Рис.

Пена изоляционная

22.10а)

пенополиуретановая FROTH-

PAK 30 QR HFC B2 T.O. Kif

в) замена на новый

Удалить пену, изолировать и

00-0027

0,5

нанести пену (1 м²на толщину 50-

60 мм)

5299-401-

Шумоизоляция мотоотсека

5600700

(Рис. 22.10а)

в) замена на новый

Снять шумоизоляцию мотоотсека,

П56-003

7,5

изолировать и нанести пену

5299-401-

Панель (Рис. 22.10а)

5600701-12

в) замена на новый

Снять и установить панель

П56-004

0,25

5299-401-

Панель (Рис. 22.10а)

5600702-12

в) замена на новый

Снять и установить панель

П56-004

0,25

5299-401-

Панель (Рис. 22.10а)

5600703-12

в) замена на новый

Снять и установить панель

П56-004

0,25

259

Электробус КАМАЗ-6282

Нормы времени

Приложение

Приложение. Контрольные значения для проверки геометрии кузова

Эскиз

Допуски

6282-5401010-12 Каркас правой боковины

Допуски на размеры проемов дверей и

окон по длине +/-1 мм

По высоте:

Для окон +2/+1

Для дверей +2/-1

Разность диагоналей проемов дверей и

окон не более 3 мм

262

Электробус КАМАЗ-6282

Нормы времени

Приложение

5299-402-5000855 Установка панелей наружной облицовки

1. Допускаемый зазор между соседними

панелями 6, 2 мм заполнить герметиком

Sikaflex - 265.

2. На раскосы каркасов боковин, на

усилительные пластины [1] в [1] зоне

раскосов, нанести клей-герметик Sikaflex-

221, валиком диаметром не менее 20

мм, обеспечивая ширину шва в

поперечном сечении от

25 мм.

Допускается формирование площадок

диаметром

не

менее

40мм,

расположенных на расстоянии не более

400 и в количестве не менее 4 шт на

каждую деталь.

3. Допускается при наличии перепадов

панелей по торцам для выравнивания

устанавливать вкладыши по месту.

4. Отклонение от прямолинейности в

продольном направлении (вогнутость)

поверхности П не более

2 мм.

Отклонение от прямолинейности в

продольном направлении поверхности Р

±2 мм, кроме дет. поз. 2, 2а, 3, 3а, 12 (в

зоне люка). Допускается выравнивать

при помощи вкладышей

5. Полости, образованные панелями поз.

2, 2а, 3, 3а и находящимися под ними

усилителями

каркасов

боковин

заполнить герметиком Sikaflex-265.

270

Электробус КАМАЗ-6282

Нормы времени

Приложение

6. Выровнять наружную плоскость по

шаблону при помощи дет. поз. 6 (не

более 4 шт. в одной точке).

Согласно чертежа размер от каркаса

кузова до наружной поверхности панели

облицовки составляет 10+/- 1 мм

Остекление окон

1. Поверхности видовые. Наплывы,

неровности не допускаются согласно

утверждённому образцу-эталону шва.

2. Общие допуски по ГОСТ

30893.1: ±IТ16/2.

3. Герметизацию клей-герметиком

Sikaflex 221 (Чёрный) ТУ225254-035-

13613997-2009 выполнить по нижней

части проёма окна не допуская в

клеевом шве углубления (полости для

сбора конденсата).

4. Для установки стекол салона в одной

плоскости с наружной поверхностью

кузова и обеспечения равномерного

прилегания ветрового стекла к рамке

окна установить по периметру стёкол

вкладыши

5. Размер между каркасом и стеклом, а

также торцами стекол 5 мм

271

ЭЛЕКТРОБУС КАМАЗ-6282. Нормы времени на устранение аварийных повреждений кузова 6282-3902901НВ-ЛУ1 - часть 2
