ЭЛЕКТРОБУС КАМАЗ-6282. Нормы времени на устранение аварийных повреждений кузова 6282-3902901НВ (Раздел 2) - часть 2

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

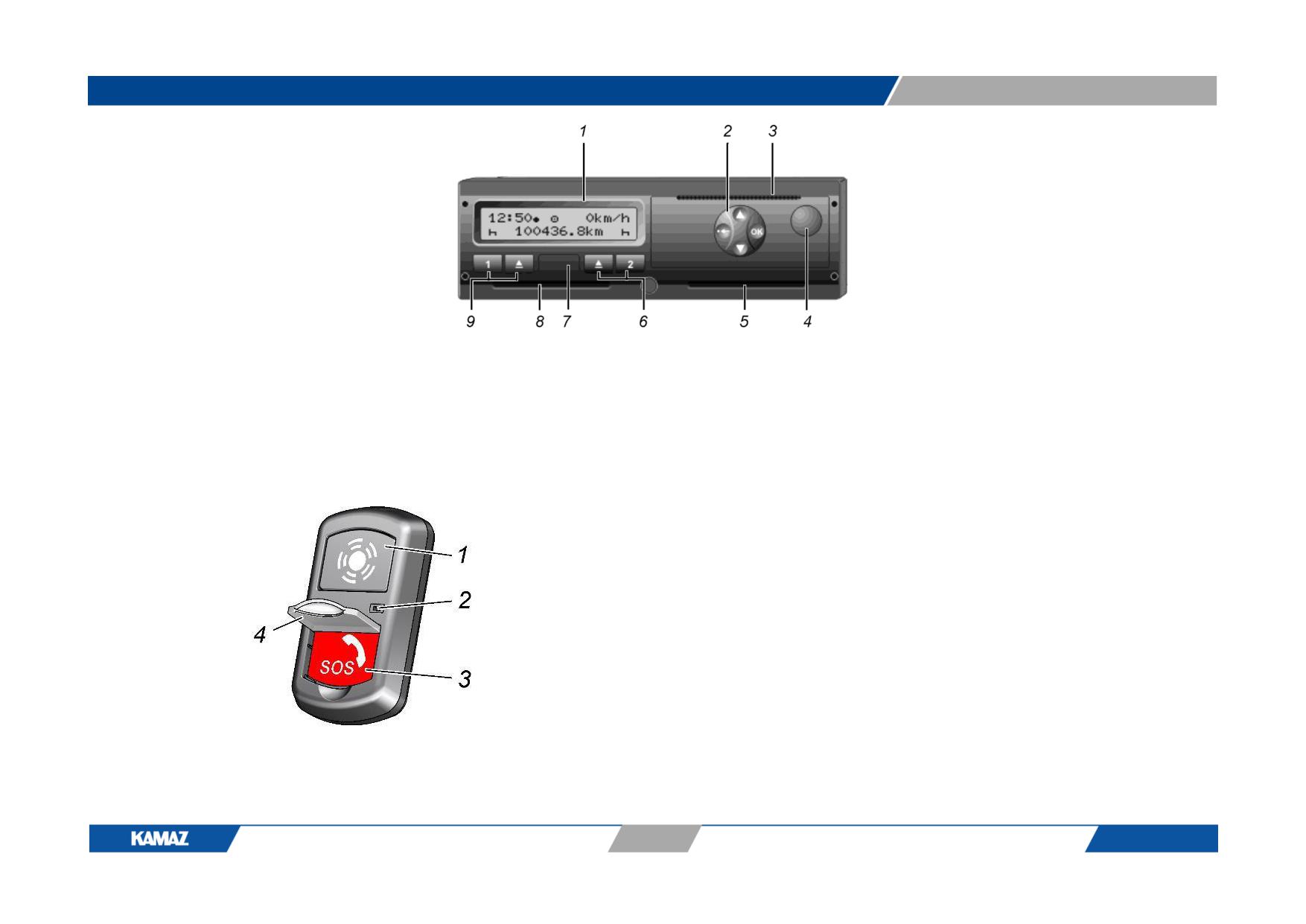

Рис. 13а. Панель управления тахографом:

1 - дисплей; 2 - кнопки меню; 3 - отрывной кант; 4 - кнопка разблокировки принтера; 5 - слот-2; 6 - кнопки для второго водителя; 7 - интерфейсный

разъём; 8 - слот-1; 9 - кнопки для первого водителя.

Рис. 13б. Блок интерфейса пользователя:

1 - кнопка сервиса; 2 - микрофон; 3 - кнопка экстренного вызова «SOS» (с

подсветкой); 4 - защитная крышка.

110

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

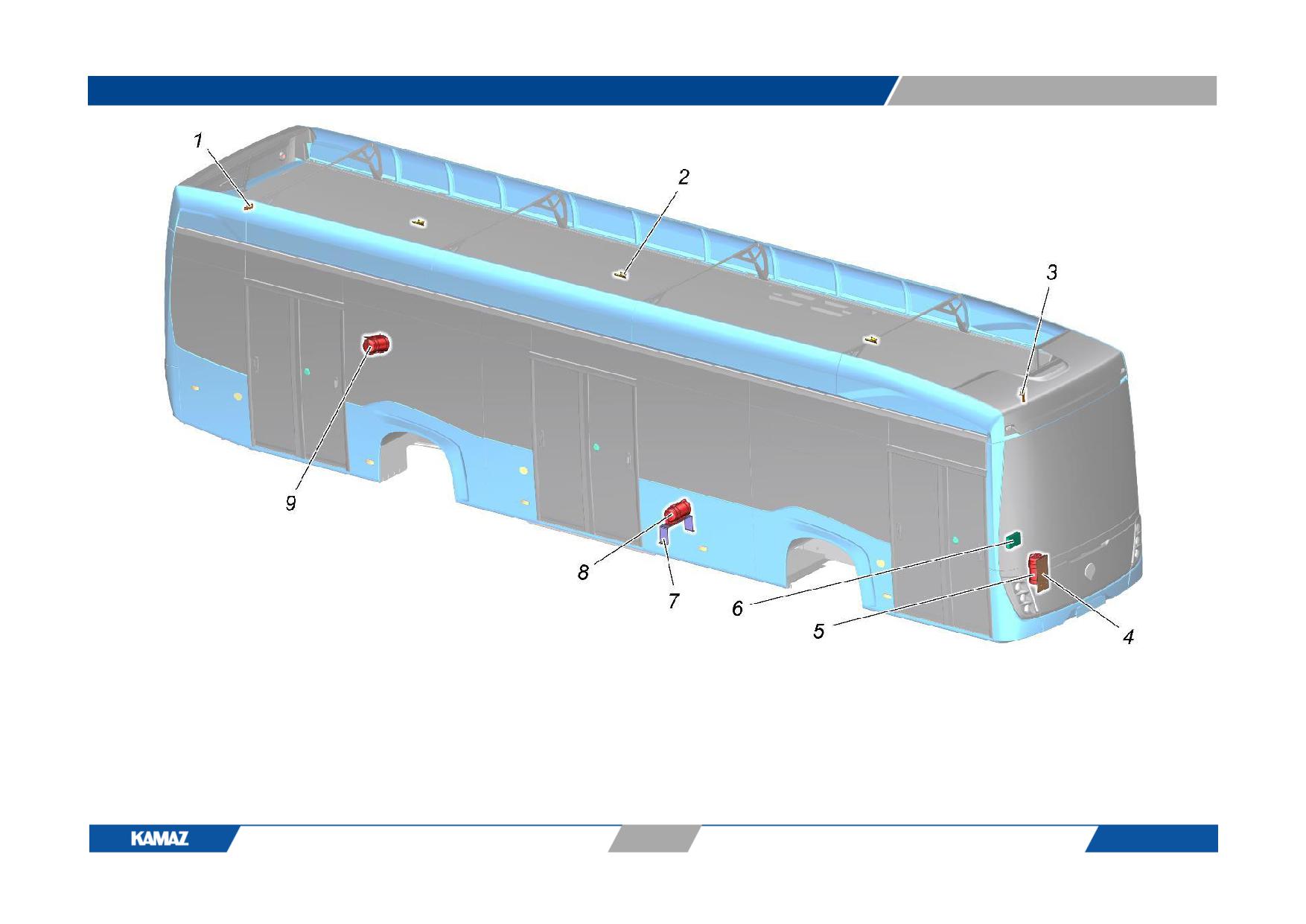

Рис. 14а. Установка огнетушителей, молотков и аптечки:

1 - молоток аварийный с тросиком и датчиком присутствия (в задней части салона); 2 - молоток аварийный с тросиком и датчиком присутствия (с левой

стороны салона); 3 - молоток аварийный с тросиком и датчиком присутствия (на рабочем месте водителя); 4 - панель; 5, 8, 9 - огнетушитель ОП5(3); 6 -

аптечка медицинская; 7 - кронштейн.

117

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

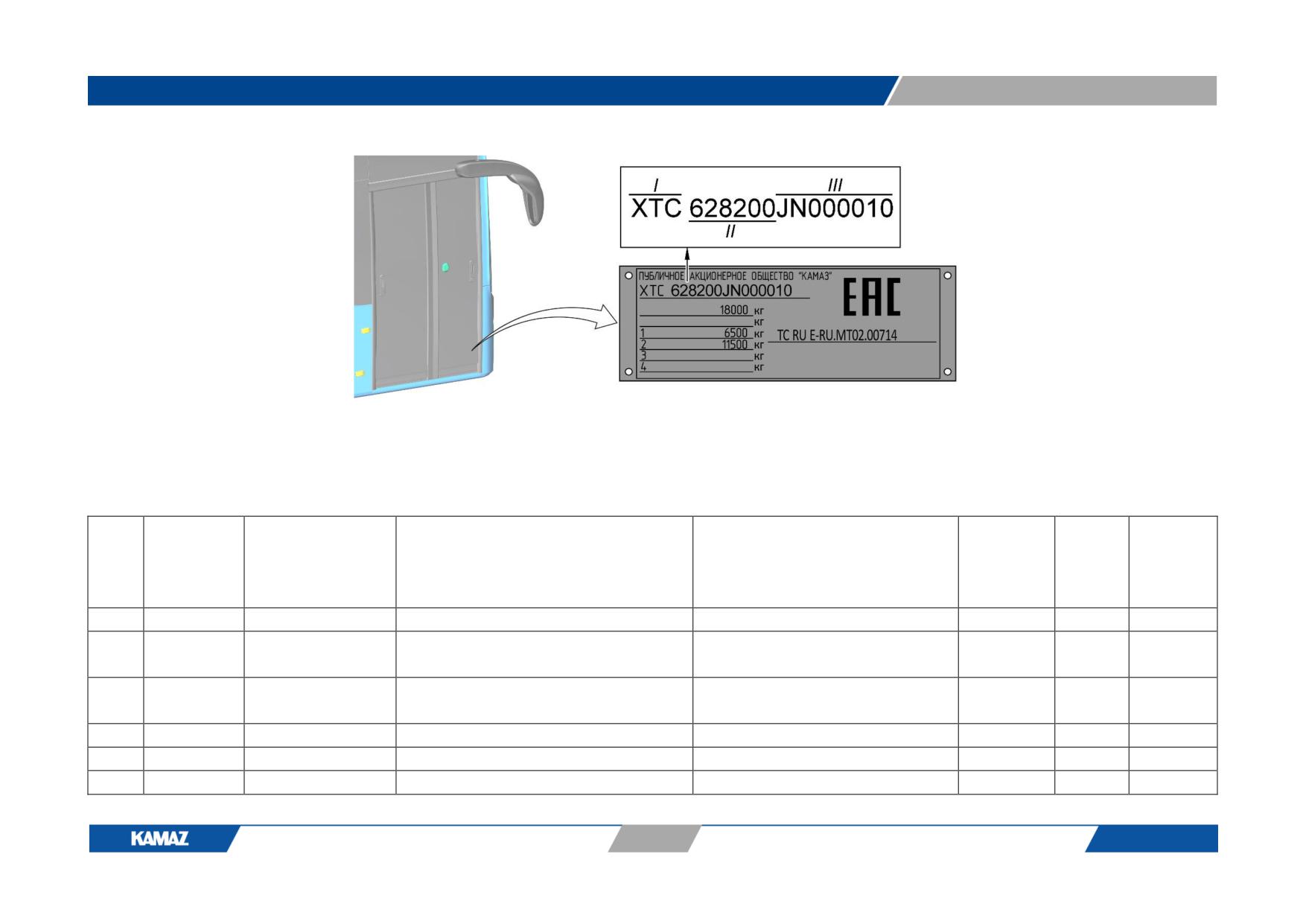

Рис. 14б. Расположение таблички изготовителя:

I - код WMI; II - код VDS; III - код VIS.

Таблица 14

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

1

2

3

4

5

6

7

8

39. Инструмент и

принадлежности

3900 - инструмент и

принадлежности

1

1, 2, 3

65851

Молоток (Рис. 14а)

в) замена на новый

Снять и установить молоток

П39-001

3

0,18

3904 - таблички заводские

118

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

в) замена на новый

Снять и установить

П39-271

3

0,08

противооткатный упор

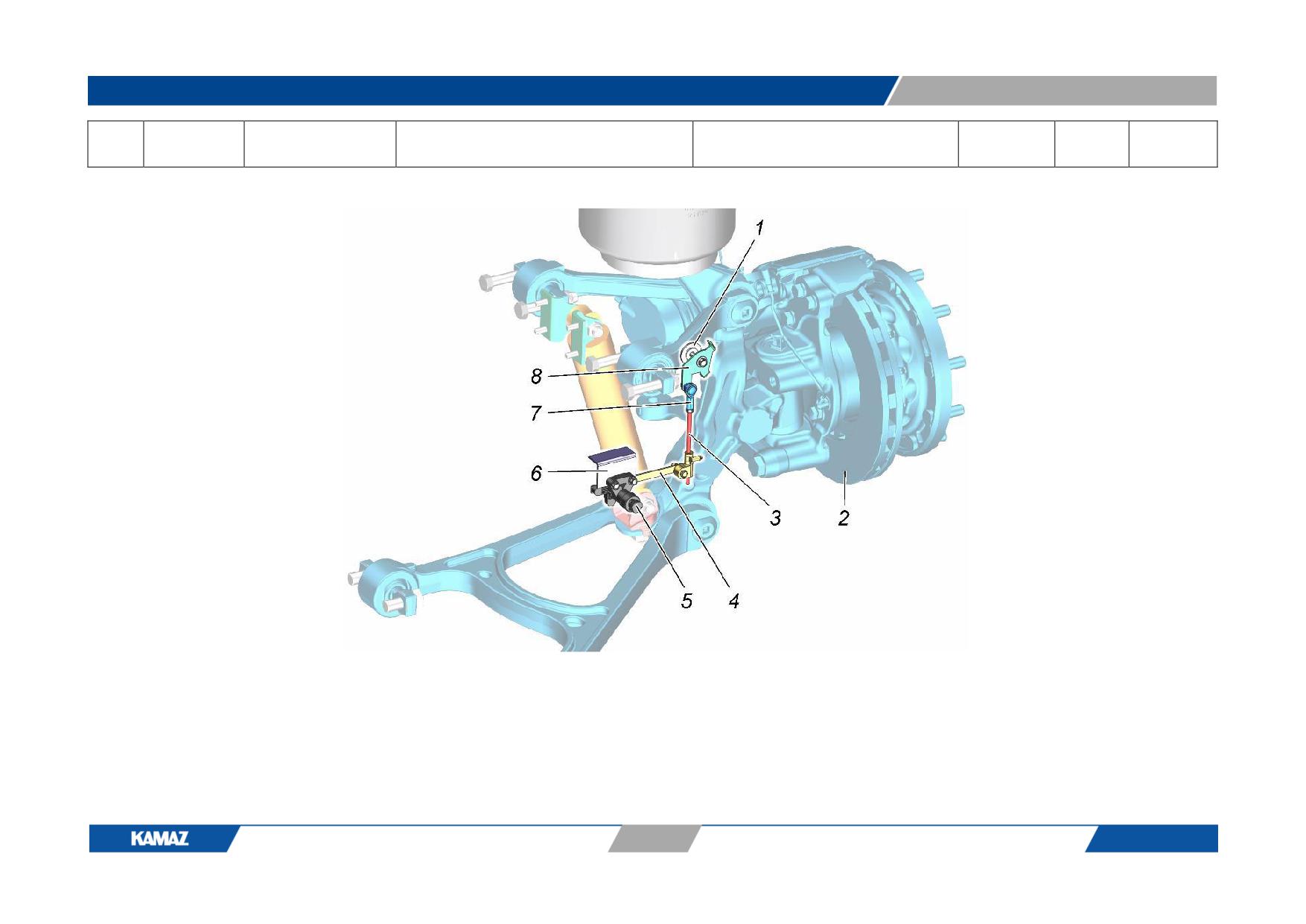

Рис. 15а. Установка датчика положения кузова на передней подвеске:

1 - пластина; 2 - опора поворотного кулака с рычагами, ступицей и тормозным механизмом левая; 3 - тяга; 4 - рычаг датчика; 5 - датчик положения кузова;

6, 8 - кронштейн; 7 - наконечник.

120

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

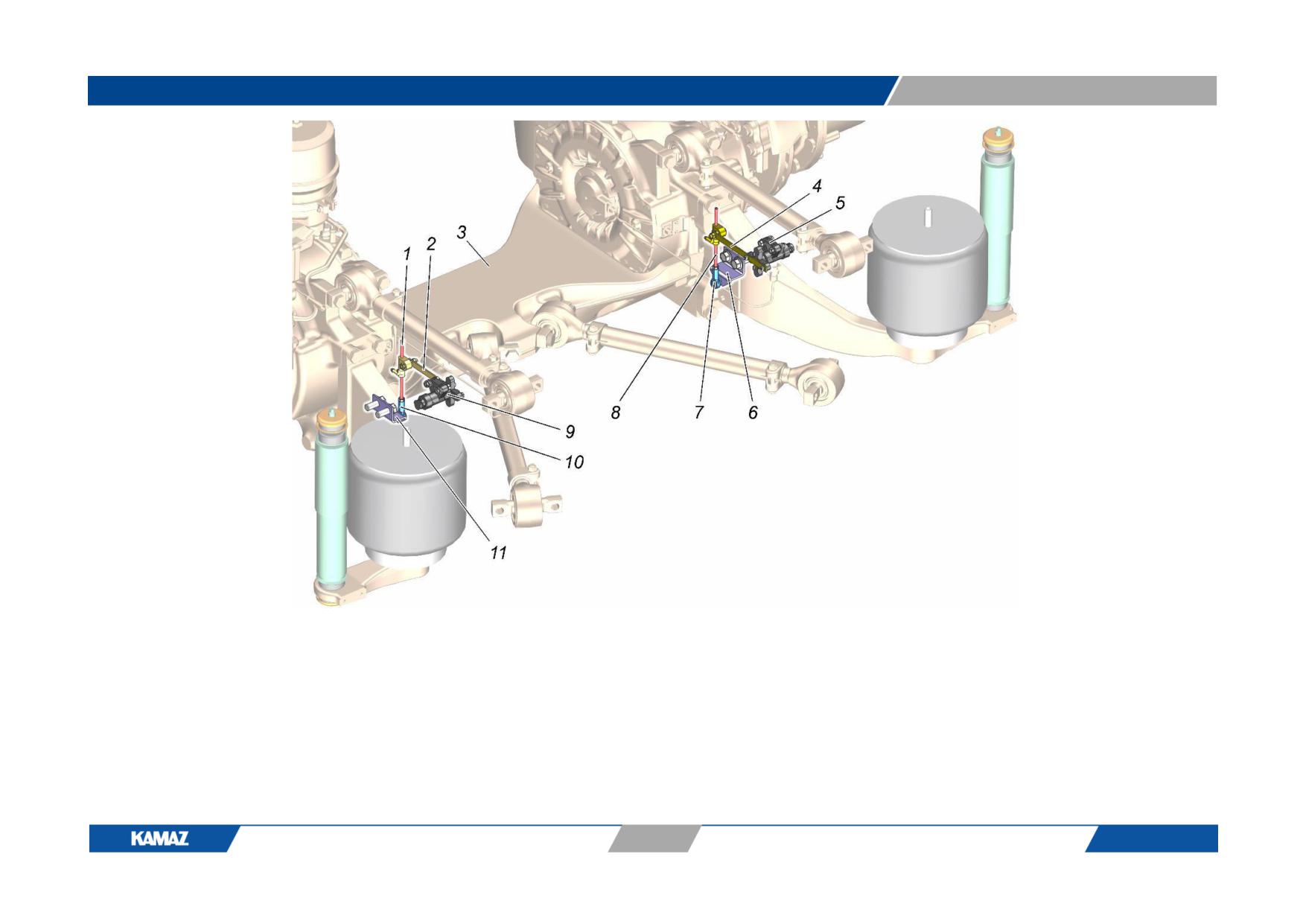

Рис. 15б. Установка датчиков положения кузова на задней подвеске:

1, 8 - тяга; 2, 4 - рычаг датчика; 3 - электропортальный мост; 5, 9 - датчик положения кузова; 6, 11 - кронштейн; 7, 10 - наконечник.

121

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

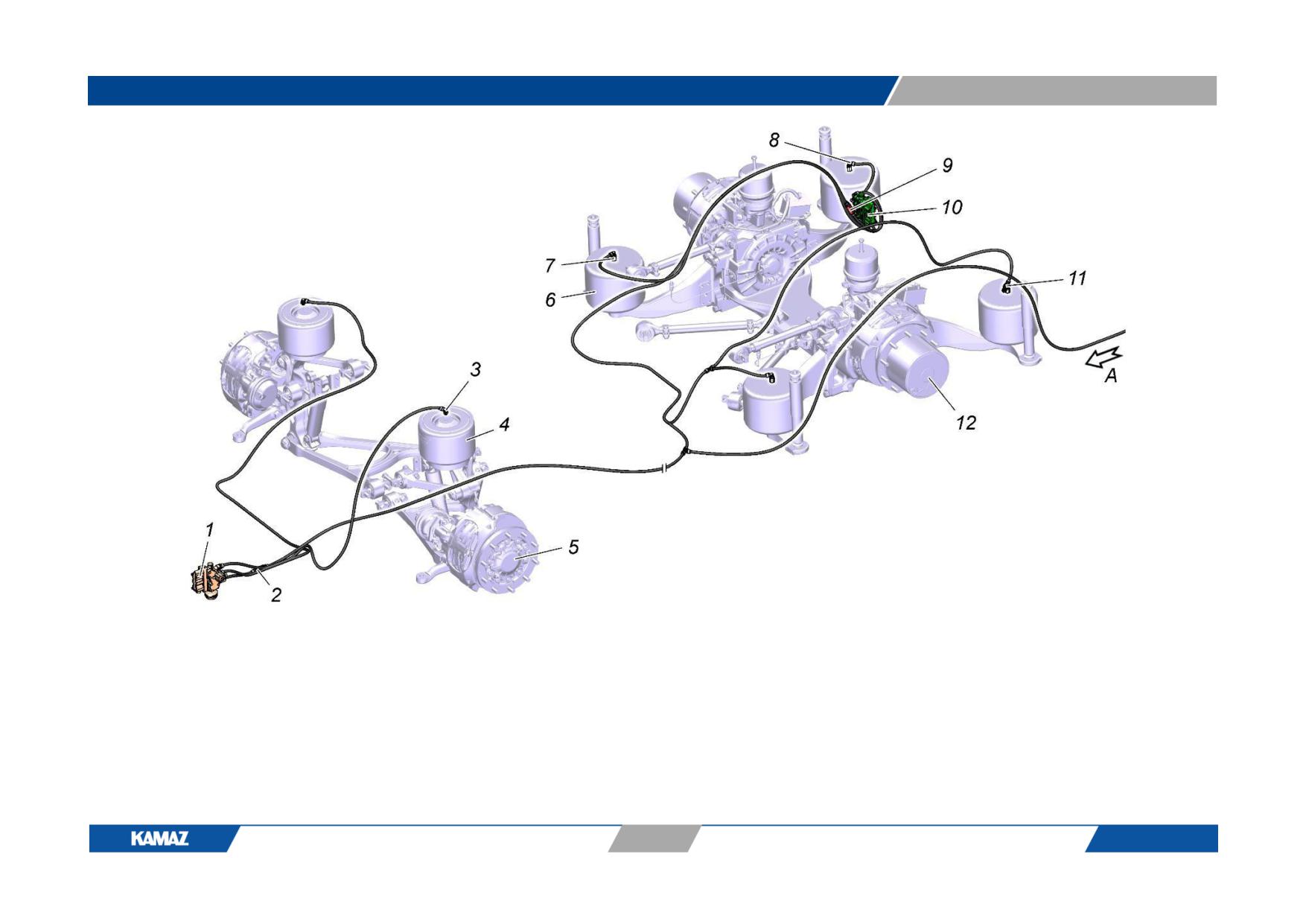

Рис. 15в. Система управления пневмоподвеской (ECAS):

1 - клапан электромагнитный передней подвески; 2, 9 - клапан обратный; 3, 8 - фитинг угловой; 4 - пневматическая рессора передней подвески; 5 -

передняя подвеска; 6 - пневматическая рессора задней подвески; 7 - переходник; 10 - клапан электромагнитный задней подвески; 11 - датчик

давления; 12 - электропортальный мост; А - подвод воздуха от пневмосистемы.

122

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

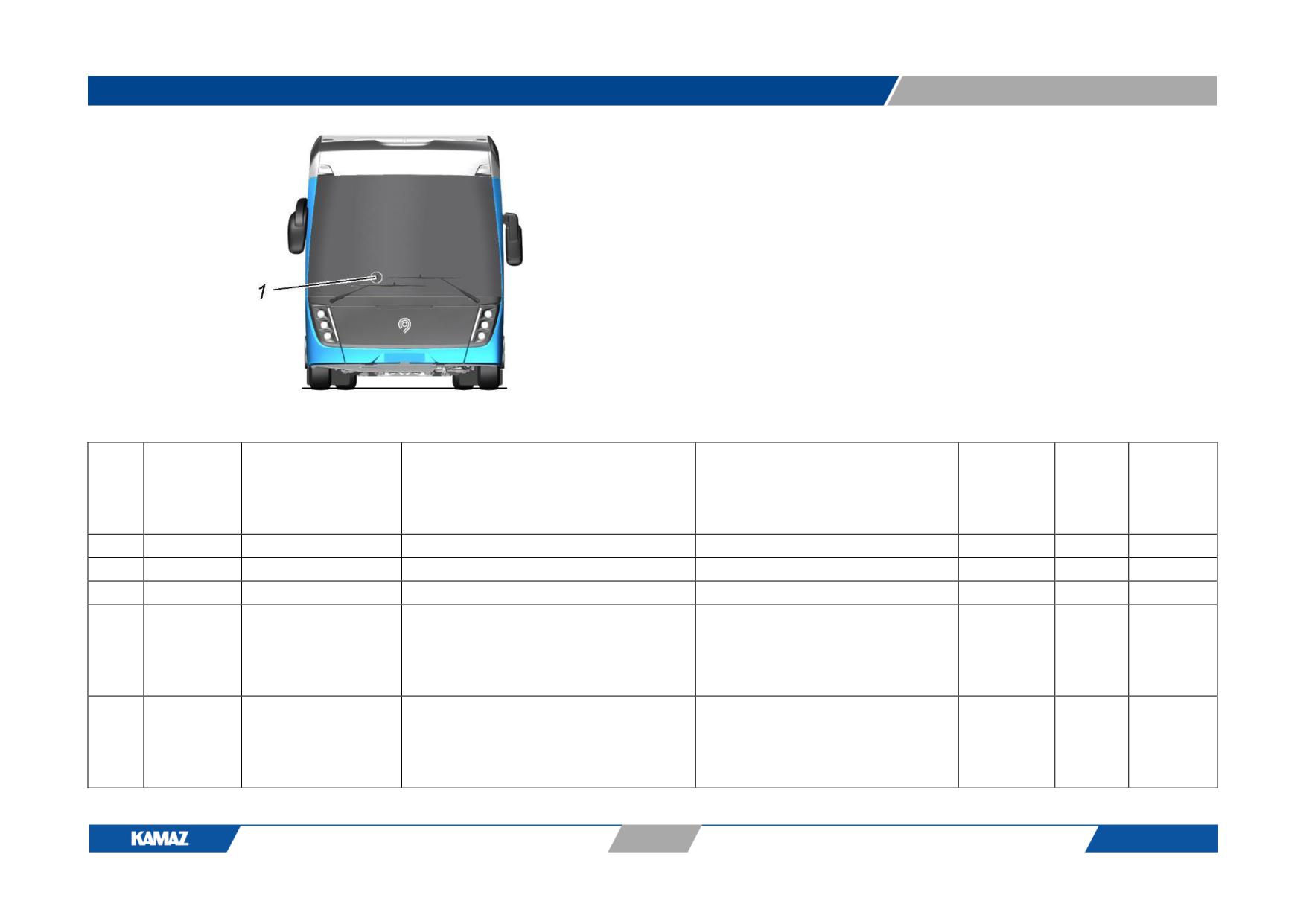

Рис. 15г. Расположение датчика дождя и света на электробусе:

1 - датчик дождя и света.

Таблица 15

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

1

2

3

4

5

6

7

8

40. Электронное управление

4000 - датчики

1

5 (Рис.

451044400003090

Датчик положения кузова

15а)

(441 050 120 0)

5, 9 (Рис.

15б)

в) замена на новый

Снять и установить датчик

П40-001

3

0,5

положения кузова (с

регулировкой положения

датчика)

123

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

в) замена на новый

Снять и установить жгут

П40-715

3

1,15

датчика износа тормозных

колодок

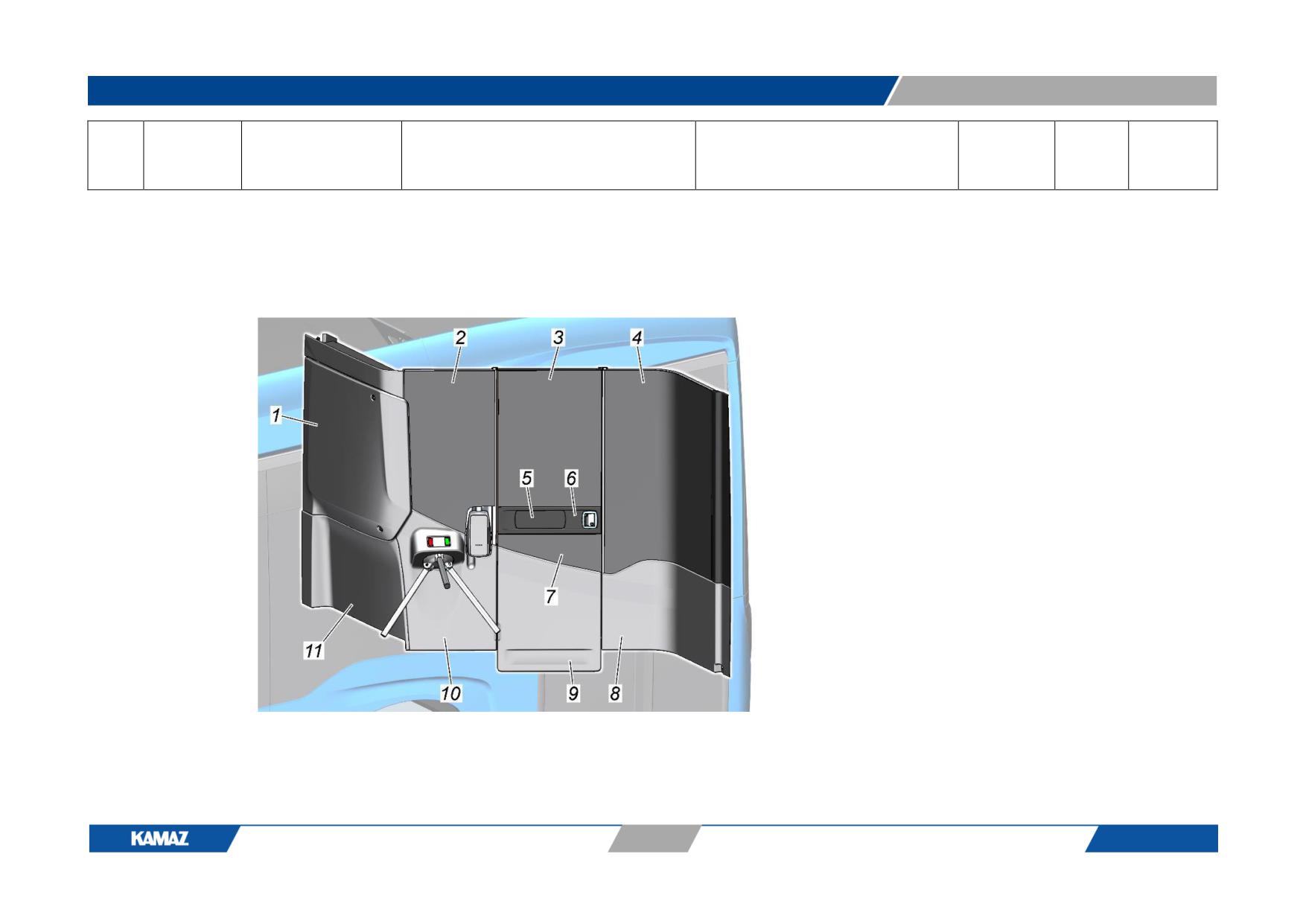

Рис. 16а. Перегородка рабочего

места водителя:

1

- крышка коммутационной

панели; 2 - стекло заднее; 3 - стекло

верхнее двери; 4 - стекло переднее;

5

- откидной лоток;

6

- панель

откидного окошка;

7

- стекло

нижнее двери; 8 - панель нижняя

передняя; 9 - панель нижняя двери;

10 - панель средняя нижняя; 11 -

панель задняя.

129

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

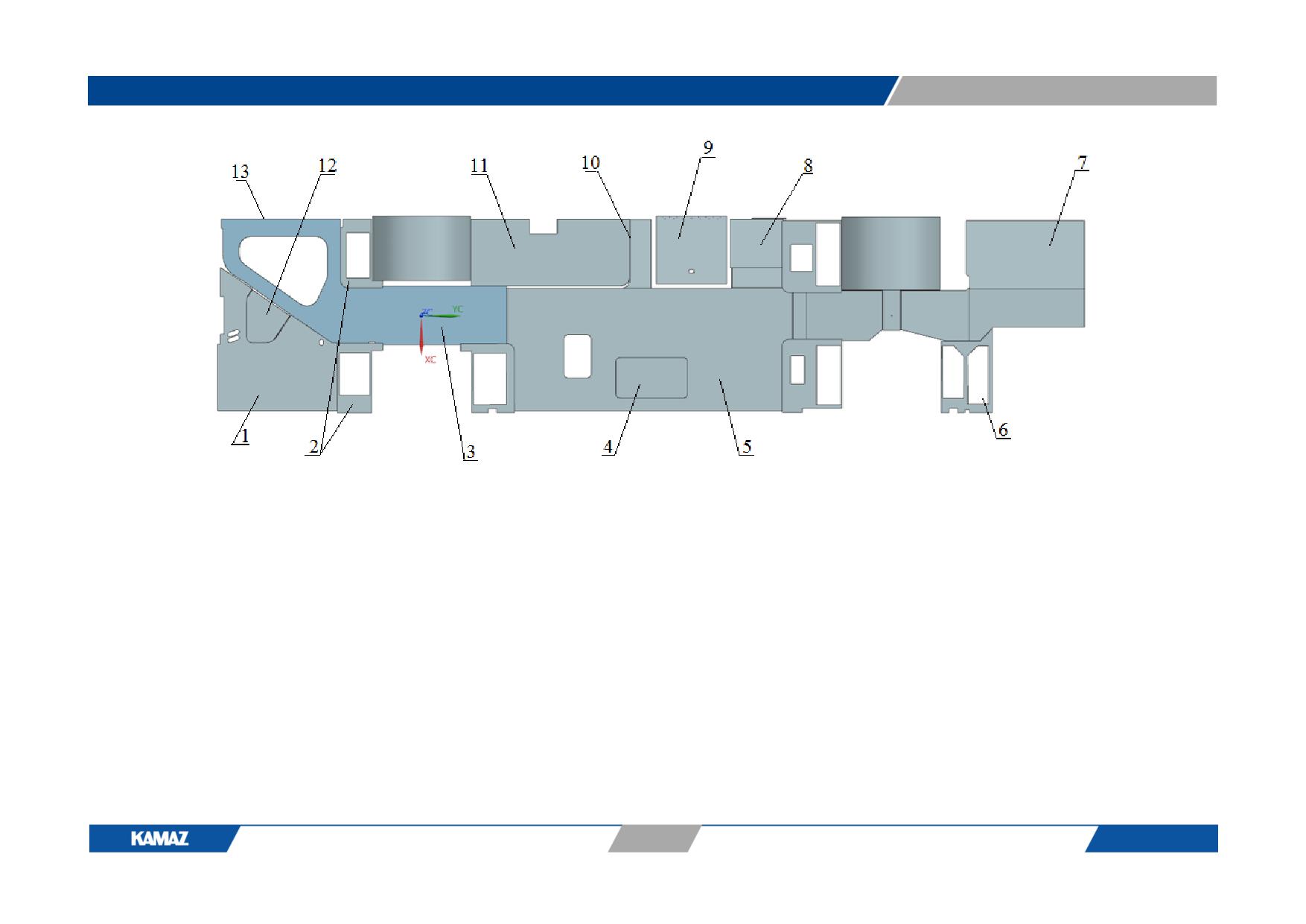

Рис. 17а. Установка мягкого настила пола 5299-401-5100500-12

1, 2, 3, 4, 5, 6, 7, 8, 9, 11, 12 - панель (напольное покрытие Gerflor Traveller Basic HL 8804); 10 - уголок окантовочный; 13 - профиль порога

131

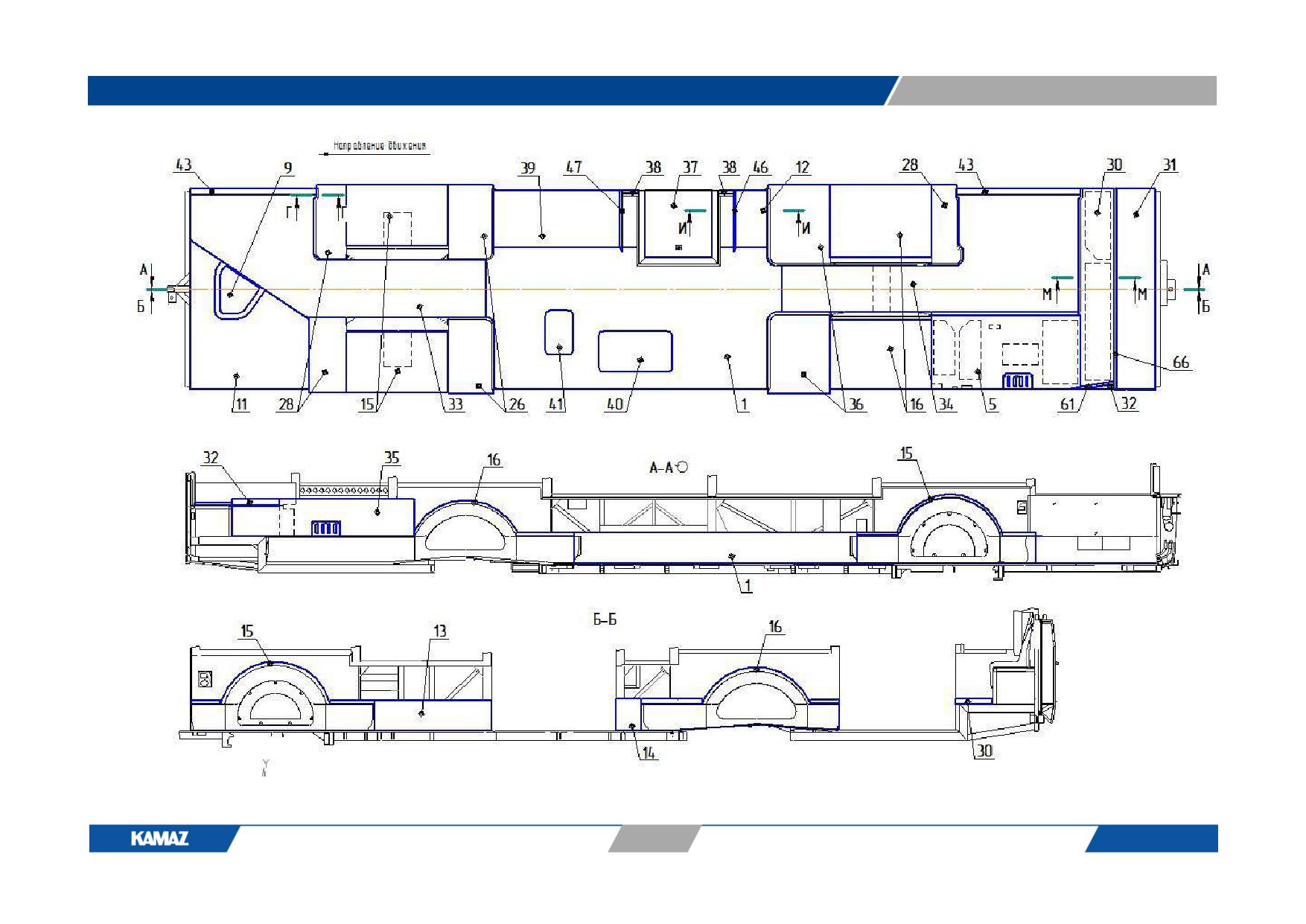

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

132

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

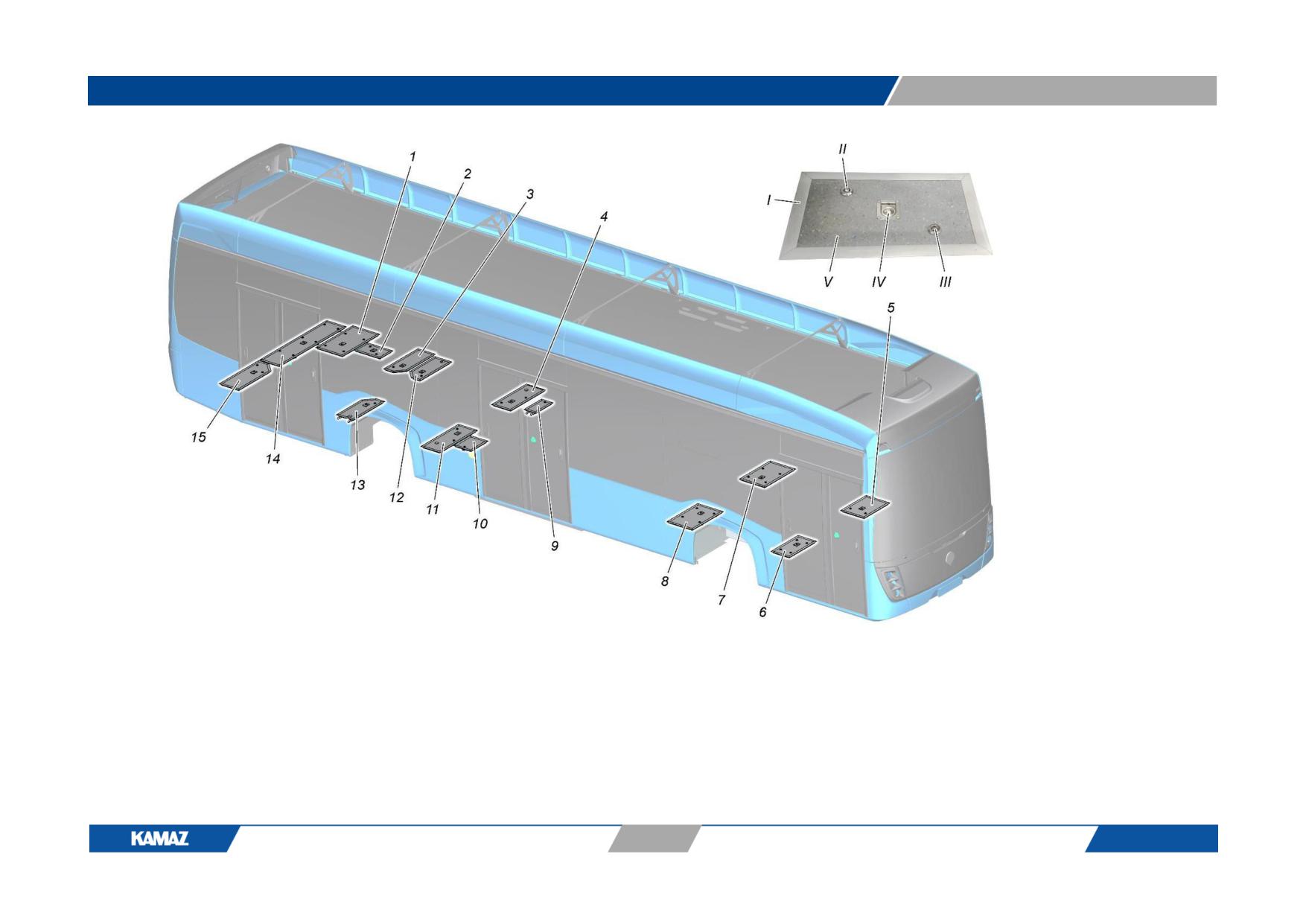

Рис. 17в. Установка люков пола:

1, 14 - люк доступа к зарядным устройствам; 2 - люк доступа к топливному баку; 3 - люк доступа к топливному фильтру подогревателя; 4 - люк доступа к

левому переднему амортизатору задней подвески; 5 - люк доступа к ГУР; 6 - люк доступа к модулятору; 7, 8 - люк доступа к отопителю; 9, 10 - люк

доступа у ресиверу; 11 - люк доступа к правому переднему амортизатору задней подвески; 12 - люк доступа к левому заднему амортизатору задней

подвески; 13 - люк доступа к правому заднему амортизатору задней подвески; 15 - люк доступа к бортовому компьютеру LV-VCU; I - профиль люка ; II, III

- замок люка; IV - ручка люка; V - основание люка.

134

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 17г. Облицовка арок 5299-401-5101804-12:

1 - панель 5299-401-5101801; 2 - панель 5299-401-5101802; 4 - панель левая 5299-401-5101804-12; 5 - панель правая 5299-401-5101805;

7 - панель 5299-401-5101807; 8 - панель 5299-401-5101808.

135

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

146

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

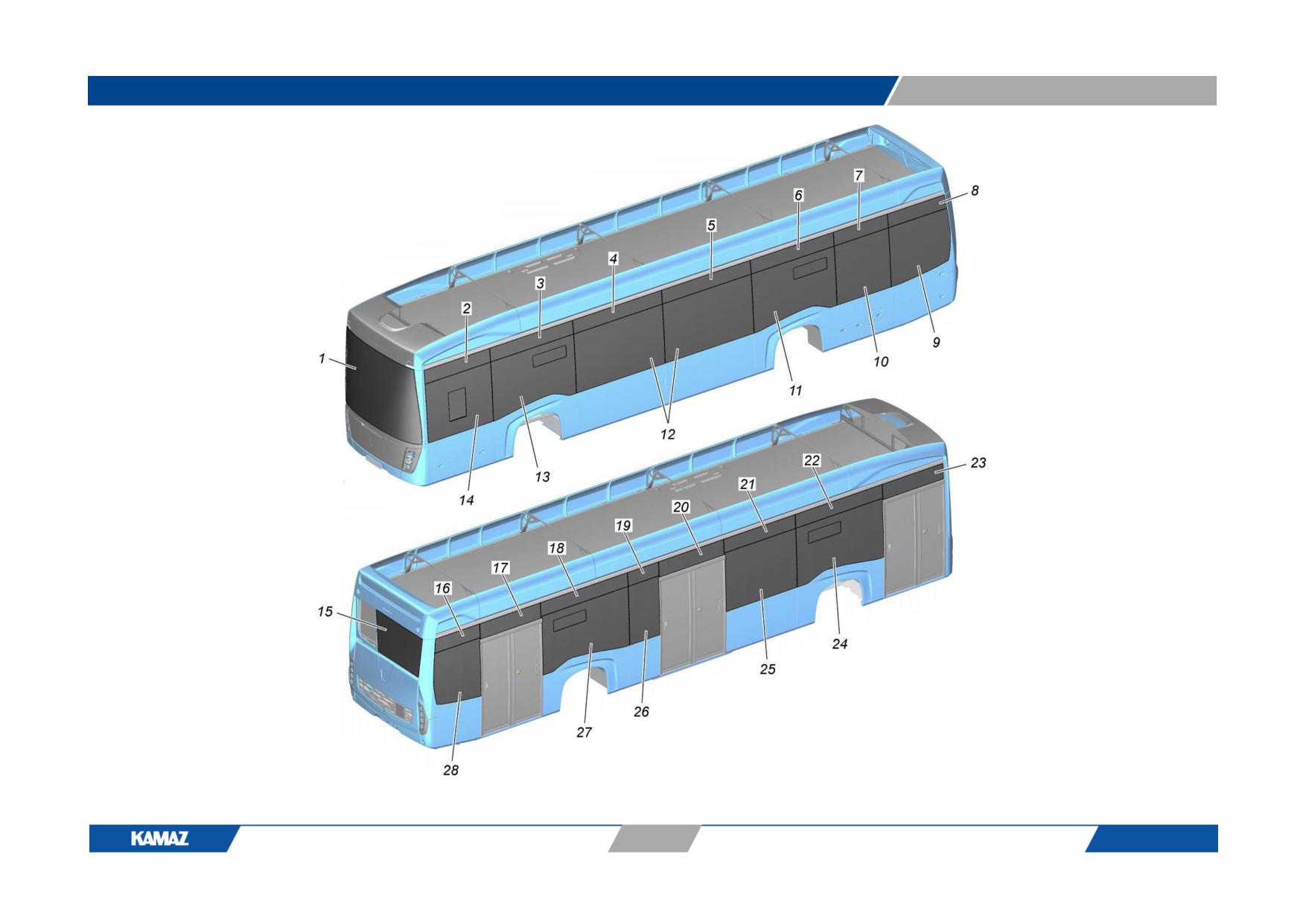

Рис. 18а. Остекление кузова:

1 - ветровое панорамное стекло; 2, 3, 4, 5, 6, ,7, 8, 16, 17, 18, 19, 20, 21, 23 - стекло; 9, 10, 12, 25, 26, 28 - стеклопакет салона; 11, 13, 24, 27 - стеклопакет

салона с форточкой; 14 - стеклопакет водителя с форточкой; 15 - стеклопакет задний; 22 - стекло бокового маршрутоуказателя.

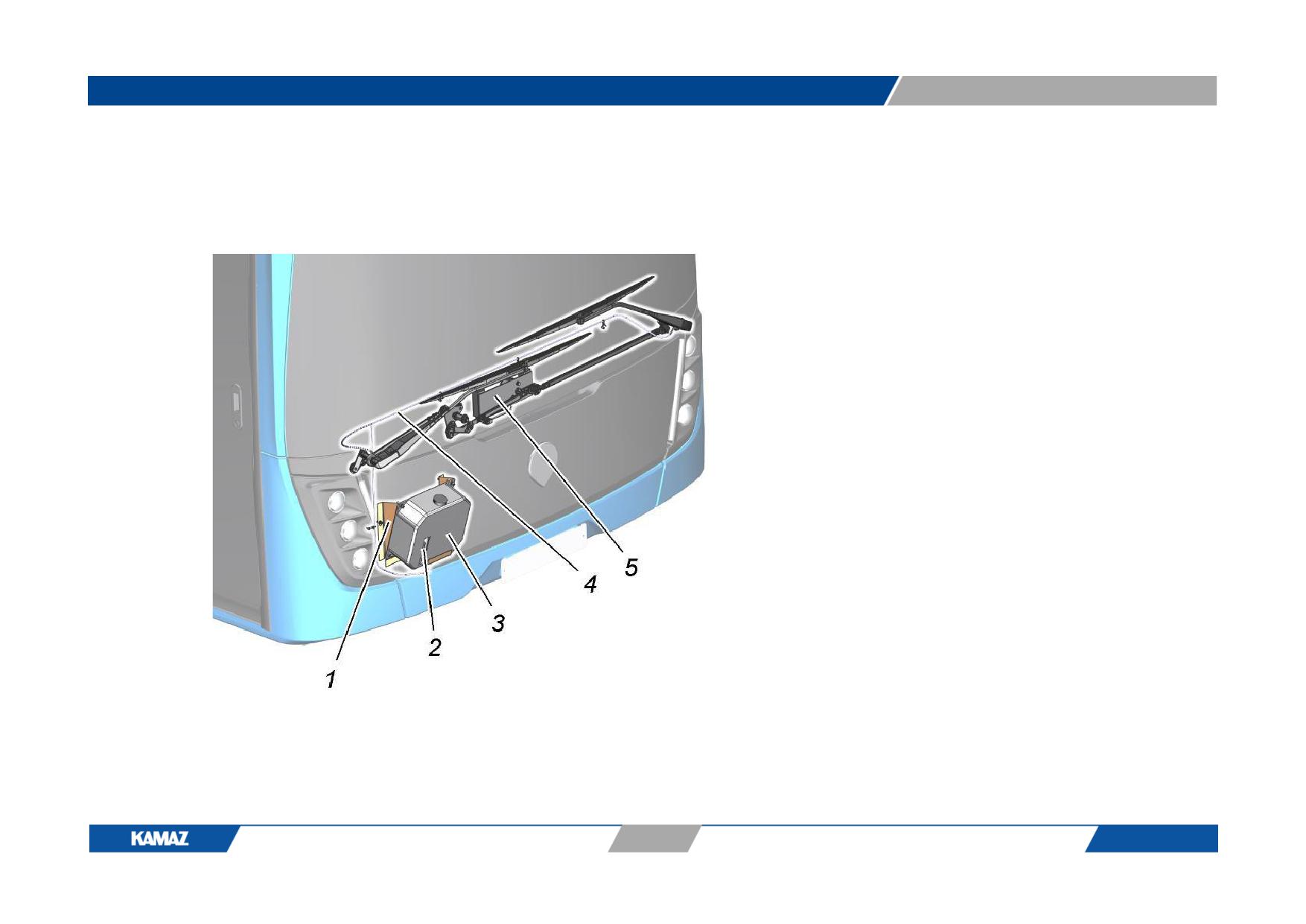

Рис. 18б. Установка стеклоочистителя и бачка

омывателя с трубопроводами:

1 - кронштейн бачка омывателя; 2 - электронасос

бачка омывателя;

3

- бачок омывателя;

4

-

трубопровод; 5 - стеклоочиститель.

147

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

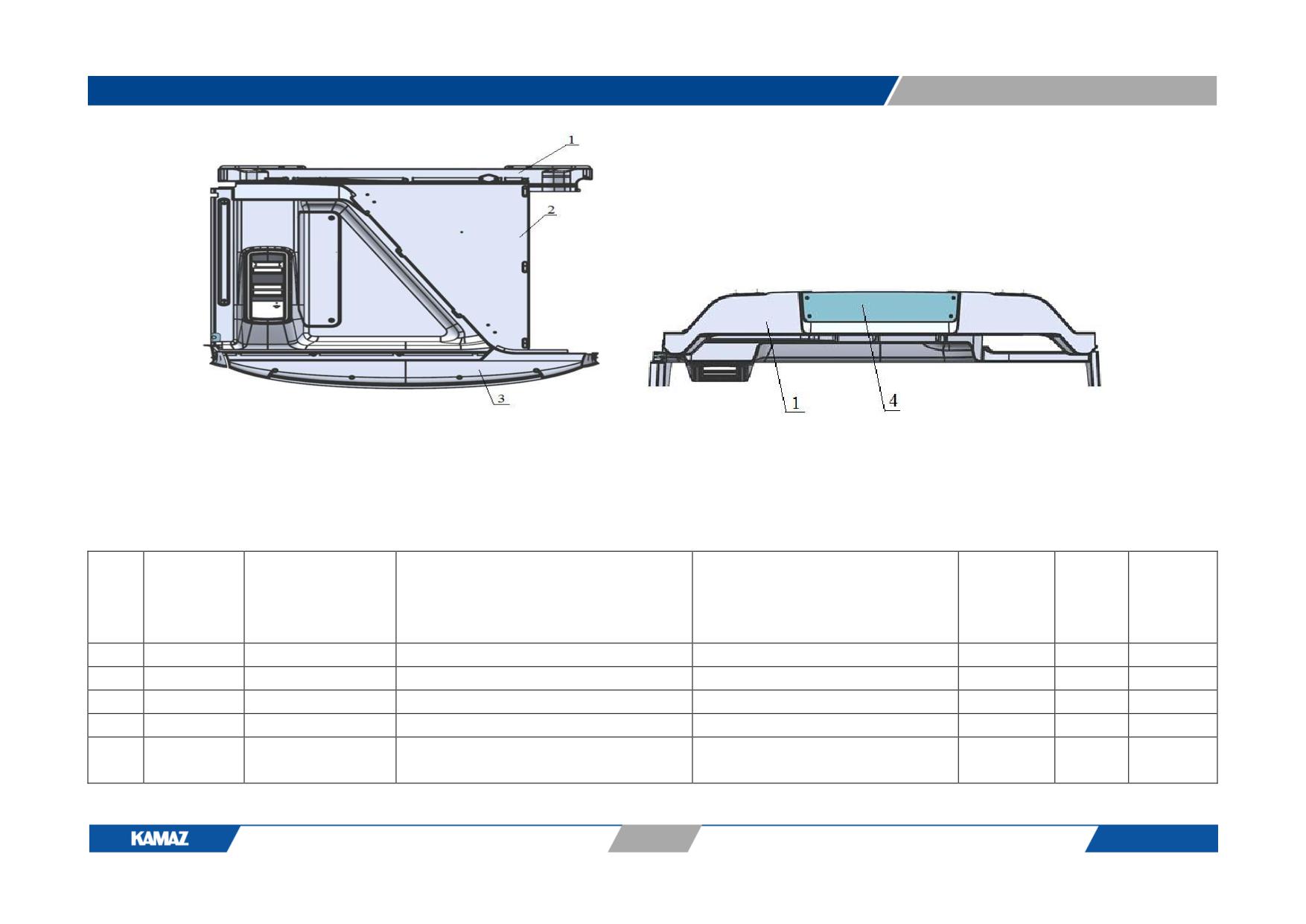

Рис. 18в. Установка внутренних пластиковых панелей 5299-403-5702010-12

1 - облицовка маршрутоуказателя; 2 - потолочная консоль в сборе;

3 - облицовка надоконная передняя; 4 - стекло маршрутоуказателя

Таблица 18

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

1

2

3

4

5

6

7

8

52. Окно ветровое

5201 - окно ветровое

1

5

А12-100.33

Стеклоочиститель (Рис. 18б)

в) замена на новый

Снять и установить

П52-011

3

1,47

стеклоочиститель

148

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

в) замена на новый

Снять и установить омыватель

П52-081

3

1,05

электрический

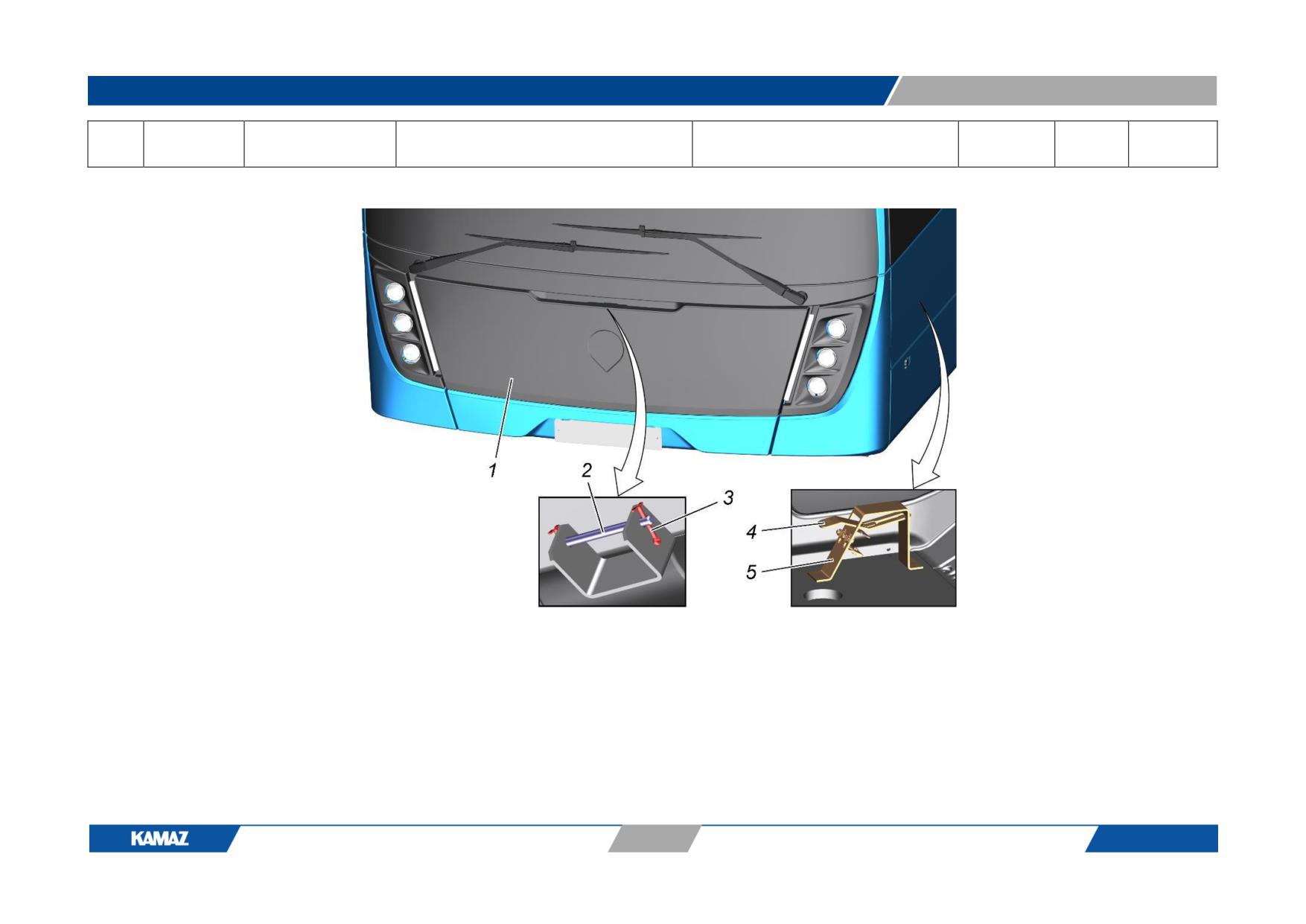

Рис. 19а. Капот передний:

1 - капот передний; 2 - ось ремня; 3 - шплинт оси; 4 - рычаг открывания капота; 5 - кронштейн рычага открывания капота.

152

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

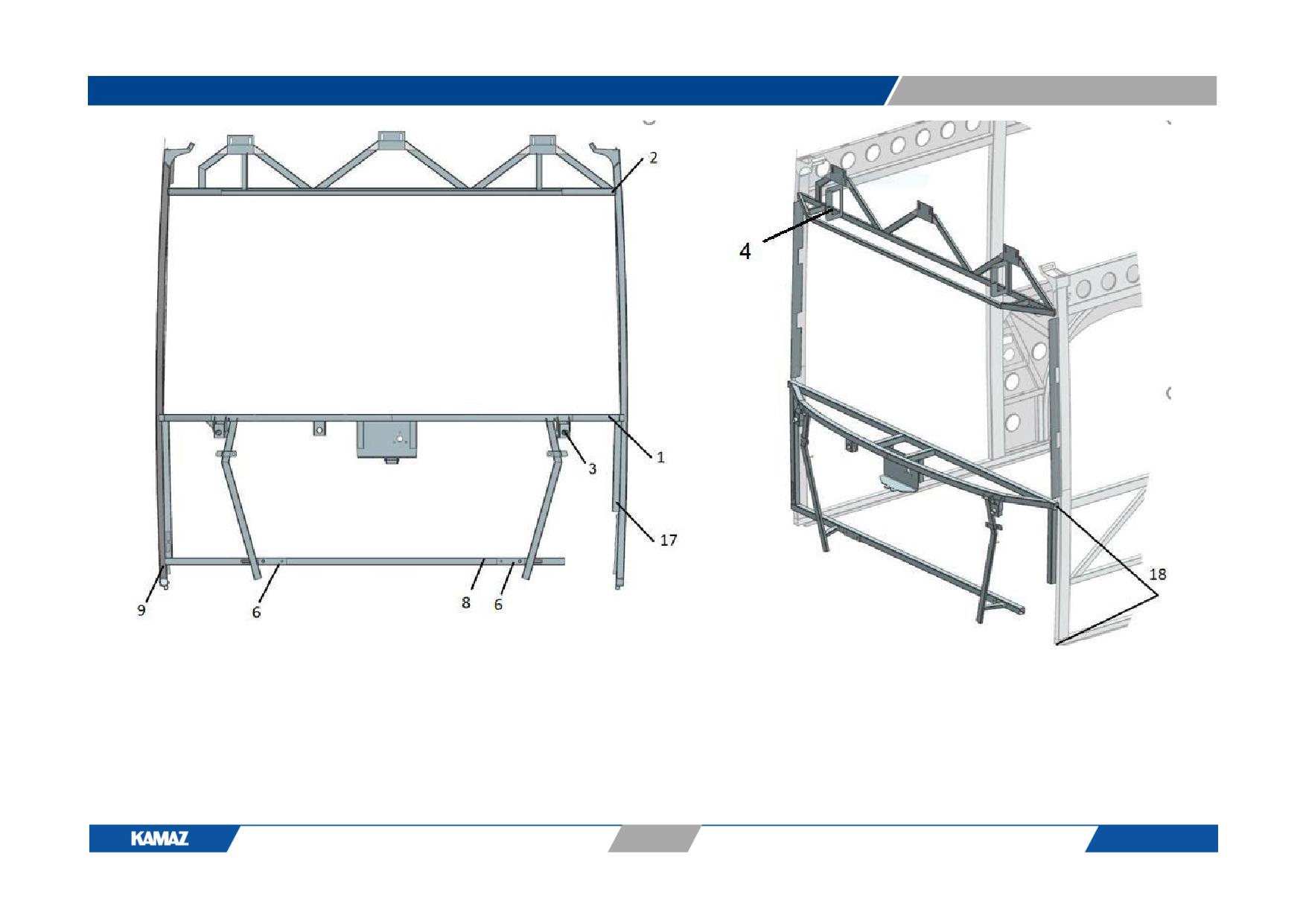

Рис. 19б. Каркас передней части кузова снизу

1-дуга передка; 2 -каркас верхней части передка; 3- кронштейн стеклоочистителя; 4 -кронштейн маршрутоуказателя;

6 - пластина; 8,9,17 - труба; 18 - заглушка.

153

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

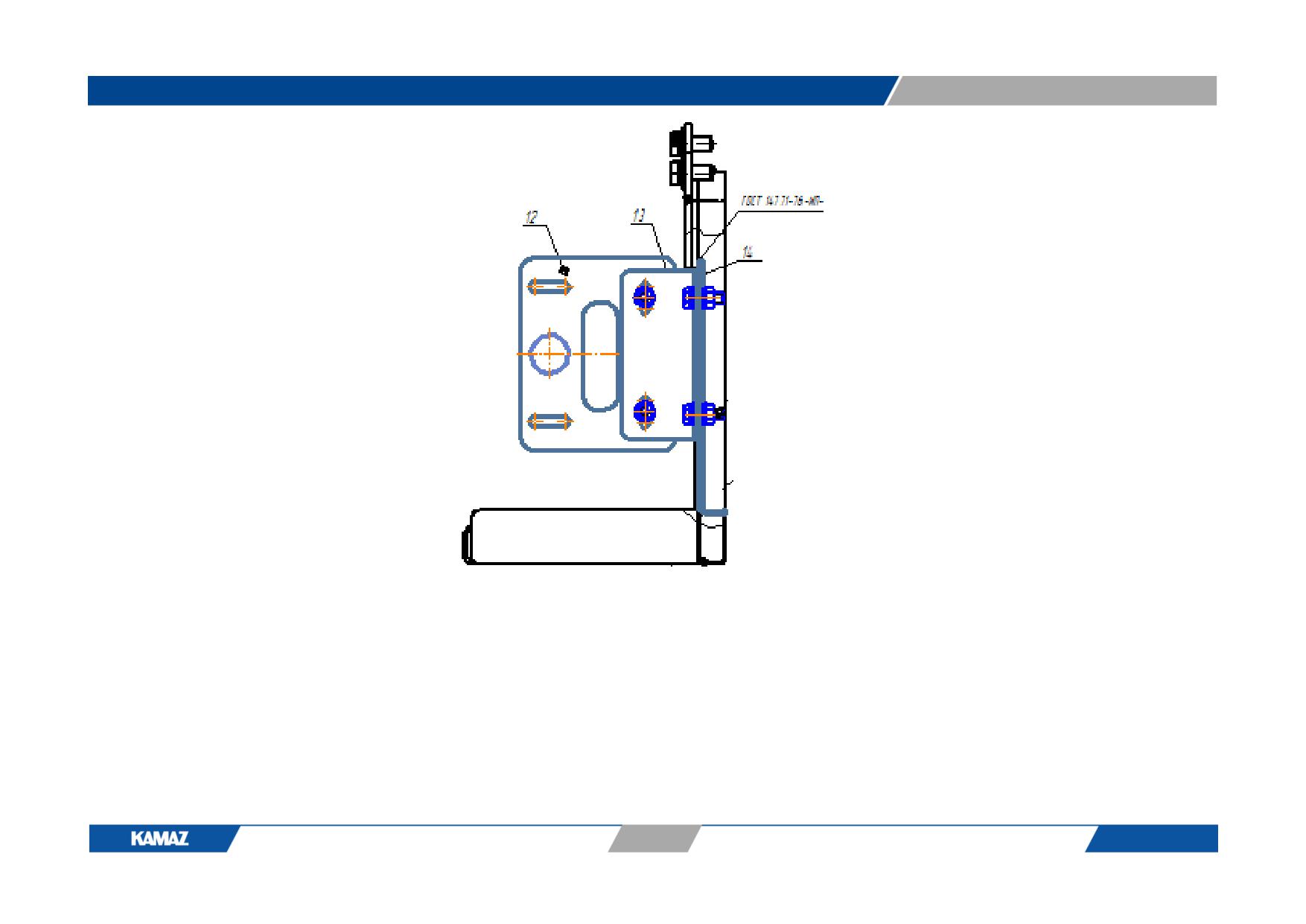

Рис. 19в. Кронштейн маршрутоуказателя:

12-кронштейн; 13 -пластина; 14-уголок

154

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

155

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

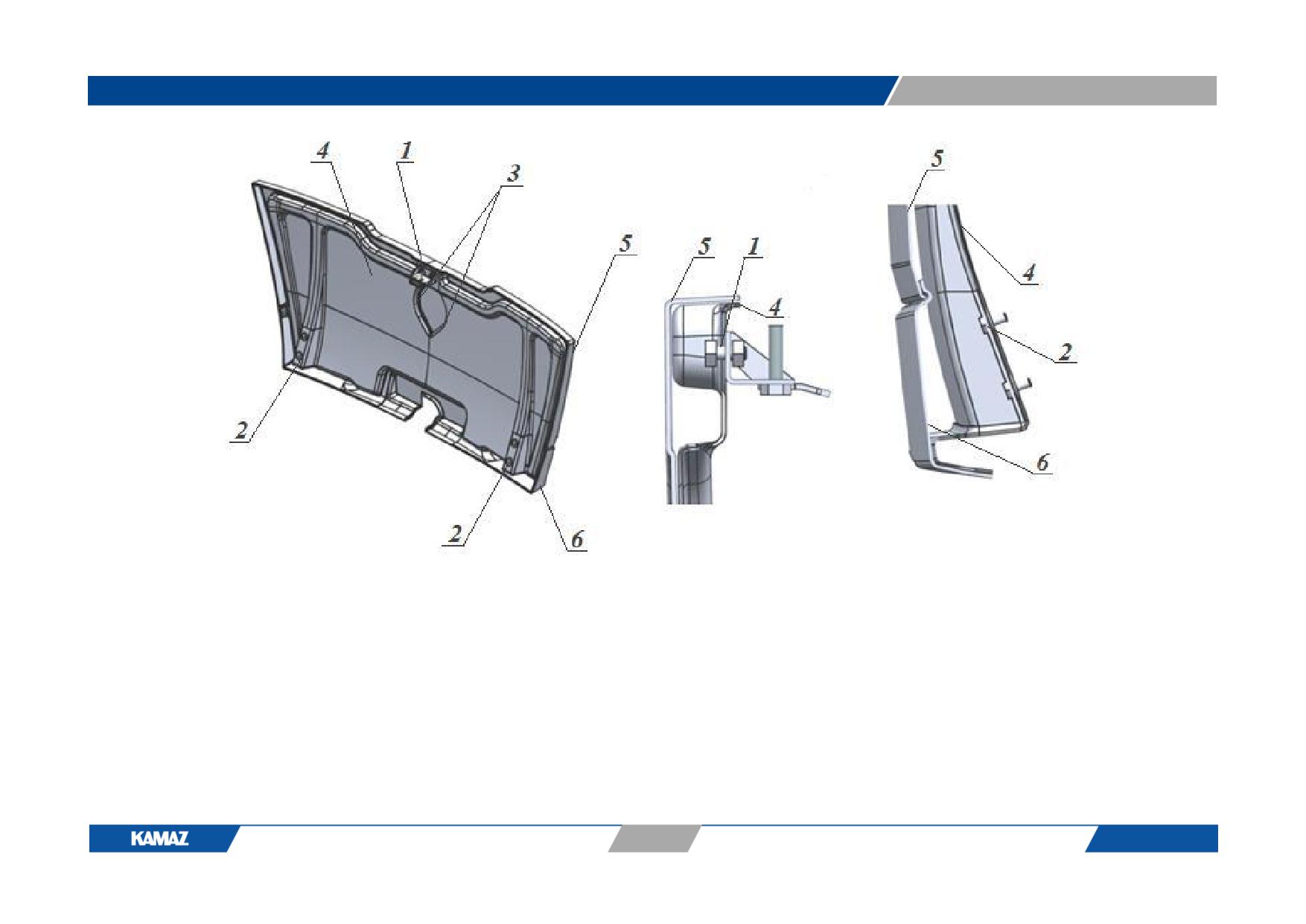

Рис. 19г. Капот передний в сборе 5299-401-5302520-10:

1 - ловитель замка в сборе 5299-401-5301510-10; 2 - кронштейн петли 5299-401-5301520-10; 3 - закладная подсветки логотипа 5299-401-5303520-10; 4 -

усилитель капота 5299-401-5302521-10; 5 - капот передний верхний 5299-401-5302522-10; 6 - капот передний нижний 5299-401-5302524-10; 8 -

ограничительный ремень 5299-401-5301820.

156

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Д

В- В

В

В

Д

23

П

П

4

В

3

1

В

21а(21)

22

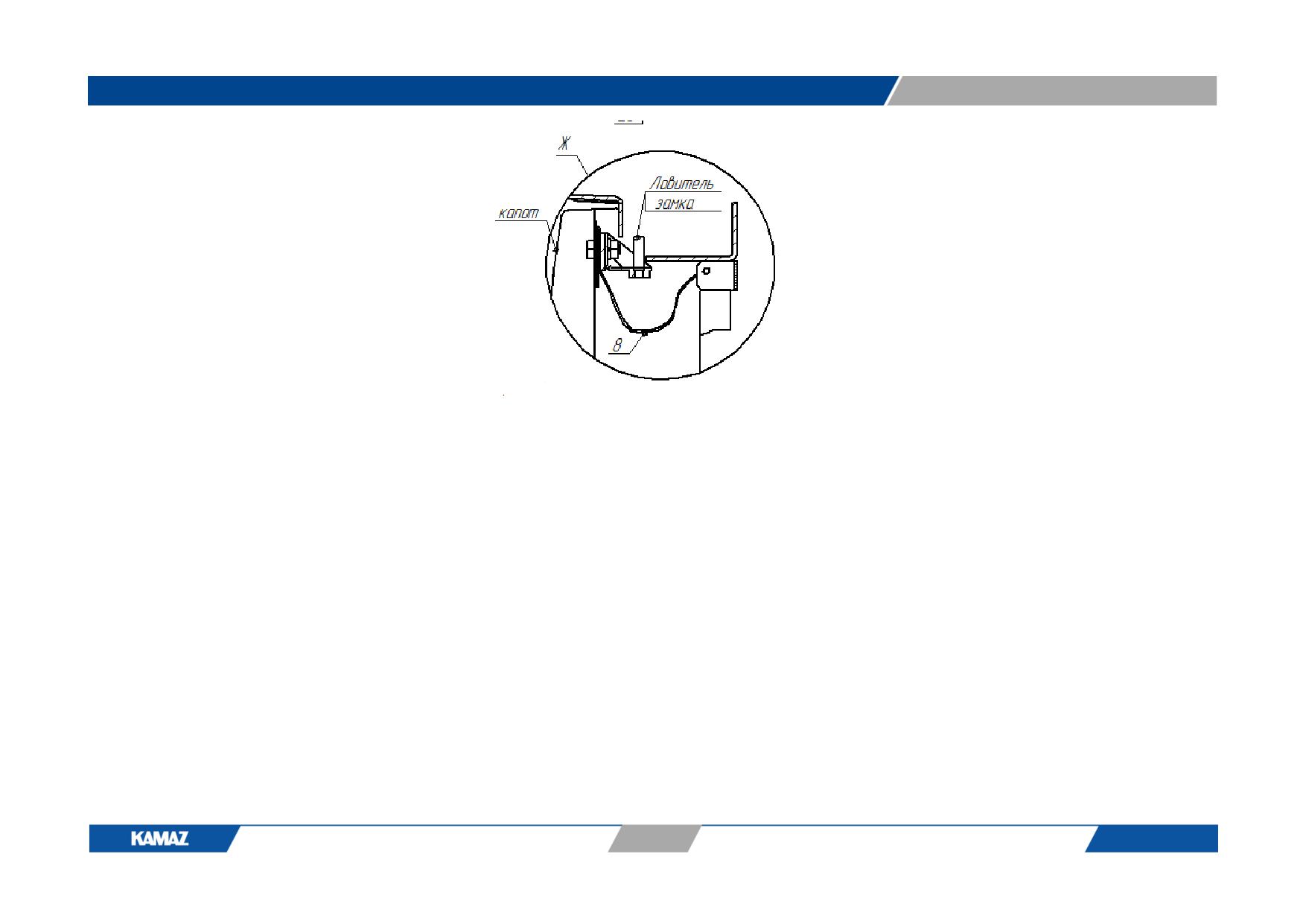

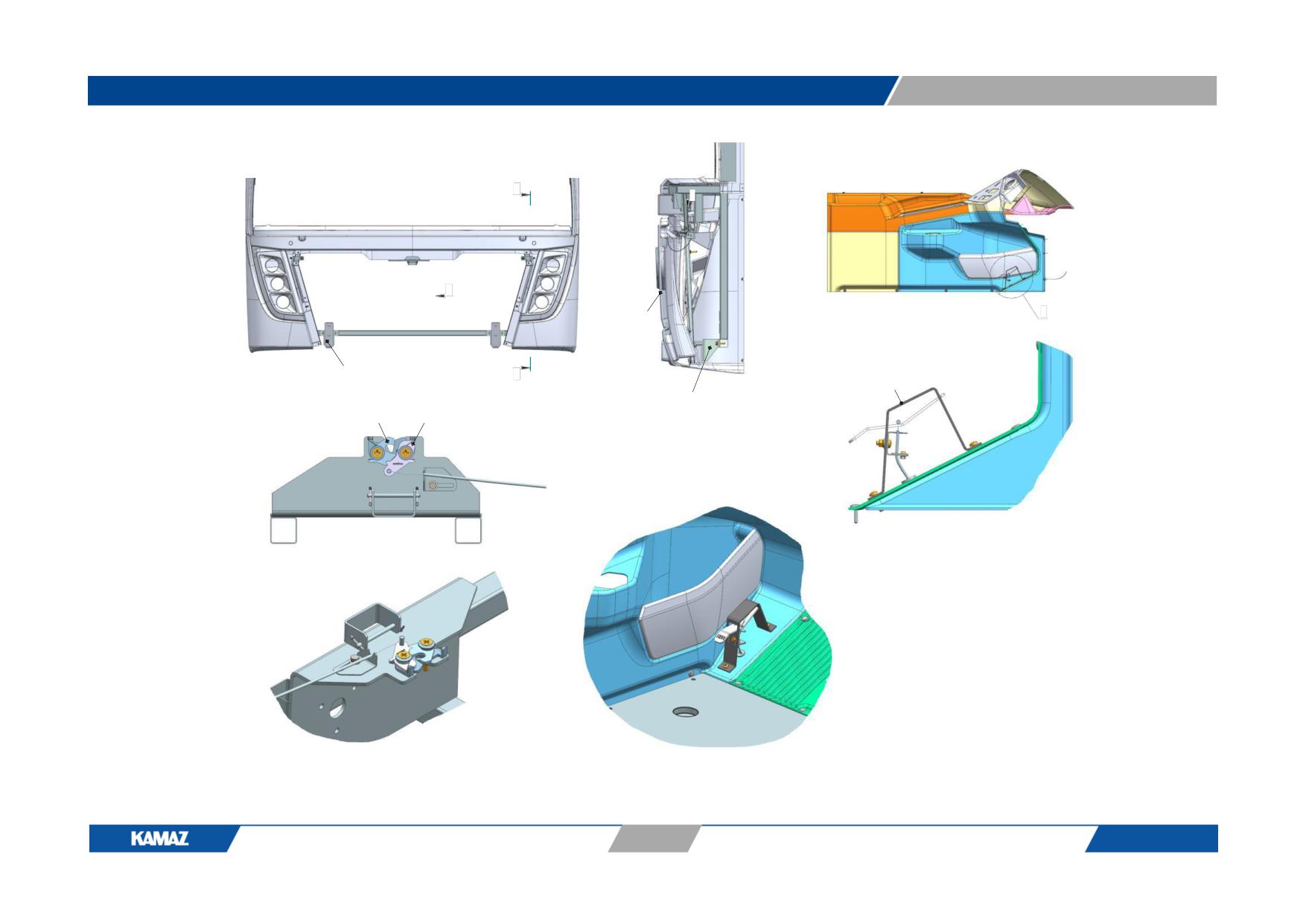

Рис. 19д. Установка капота переднего 6282-5301902

157

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

1 - 3297-5301936 Рычаг открывания капота в сборе; 3 - 5299-401-4301608 Петля капота; 21а - R4-20-20-501-10 Замок левый SOUTHCO;

22-4-0-439-22-1Клипса тросика SOUTHCO; 23-5299-401-5302520-10 Капот передний в сборе.

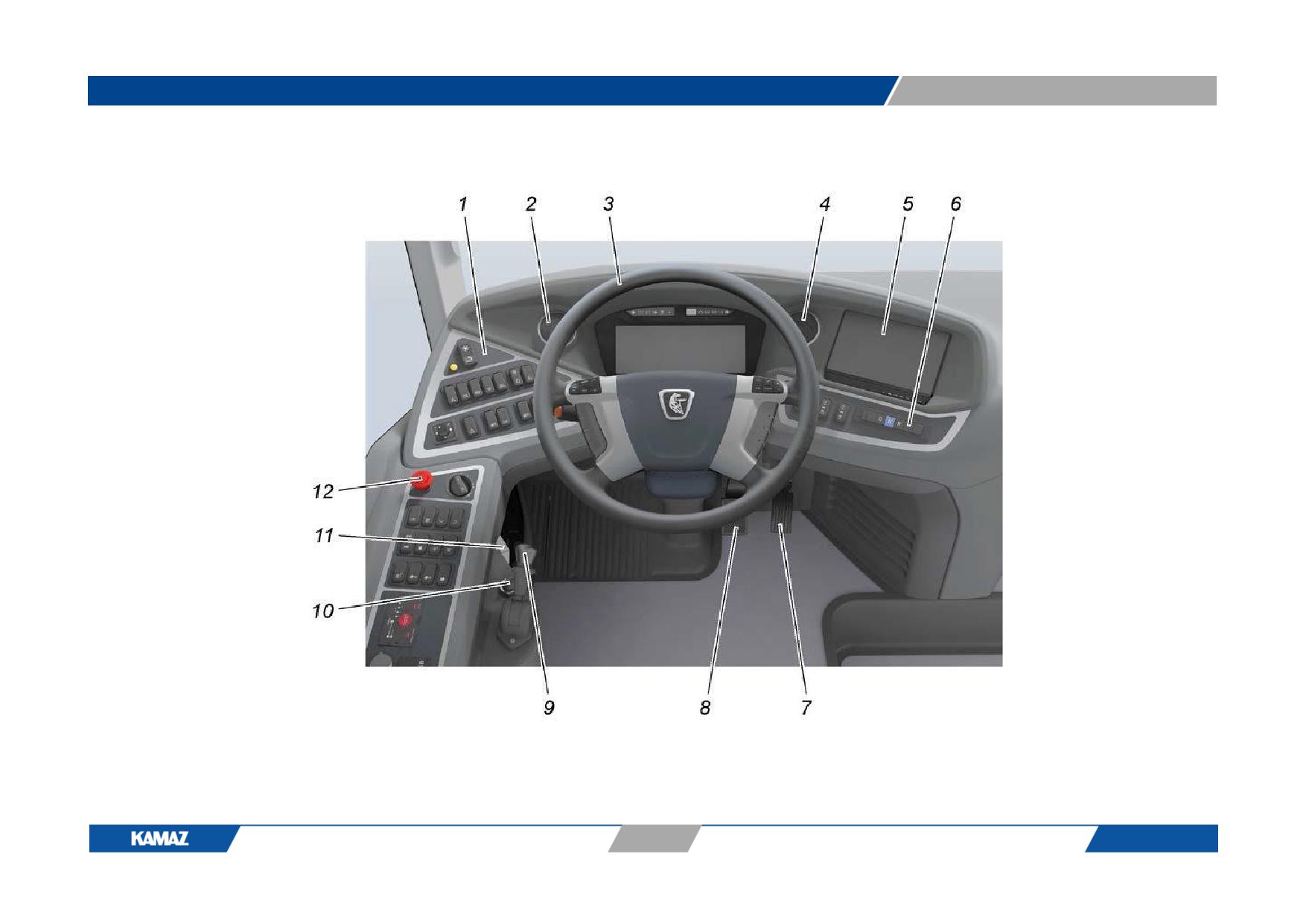

Рис. 19е. Рабочее место водителя:

158

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

1 - панель приборов; 2, 4 - дефлектор обдува водителя; 3 - рулевое колесо; 5 - многофункциональный навигационный терминал; 6 - селектор режимов

движения; 7 - педаль хода; 8 - педаль рабочей тормозной системы; 9 - рукоятка крана управления стояночным тормозом; 10 - рукоятка

пневматического крана для регулирования положения рулевого колеса; 11 - блок управления АСОТП; 12 - кнопка аварийного отключения КТЭО.

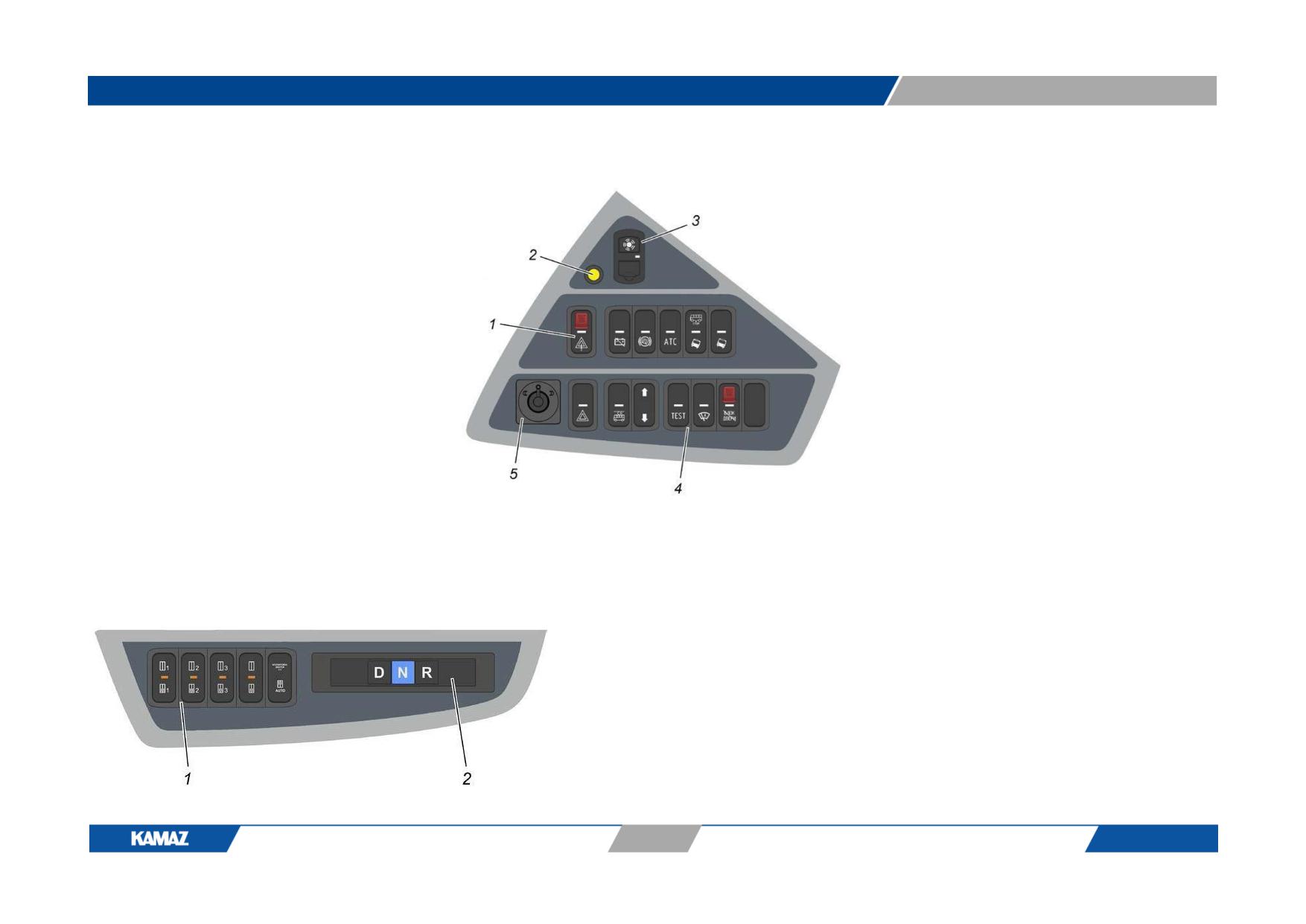

Рис. 19ж. Панель приборов слева от рулевого колеса:

1 - выключатель аварийного останова электробуса; 2 - «тревожная» кнопка системы МНТ (МНТ - многофункциональный навигационный терминал); 3

- блок интерфейса пользователя GPS/ГЛОНАСС; 4 - выключатели/ переключатели; 5 - переключатель положения наружных зеркал заднего вида.

Рис. 19и. Панель приборов справа от рулевого колес:

1 - блок выключателей

открывания/закрывания дверей;

2 - селектор режимов движения.

159

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

26

5299-5330019

Наклейка (Выключение

освещения мотоотсека)

в) замена на новый

Снять и установить наклейку

П53-305

3

0,07

(Выключение освещения

мотоотсека)

27

5299-5330010-03

Наклейка (Аварийный

выключатель тягового

электропривода)

в) замена на новый

Снять и установить наклейку

П53-306

3

0,07

(Аварийный выключатель

тягового электропривода)

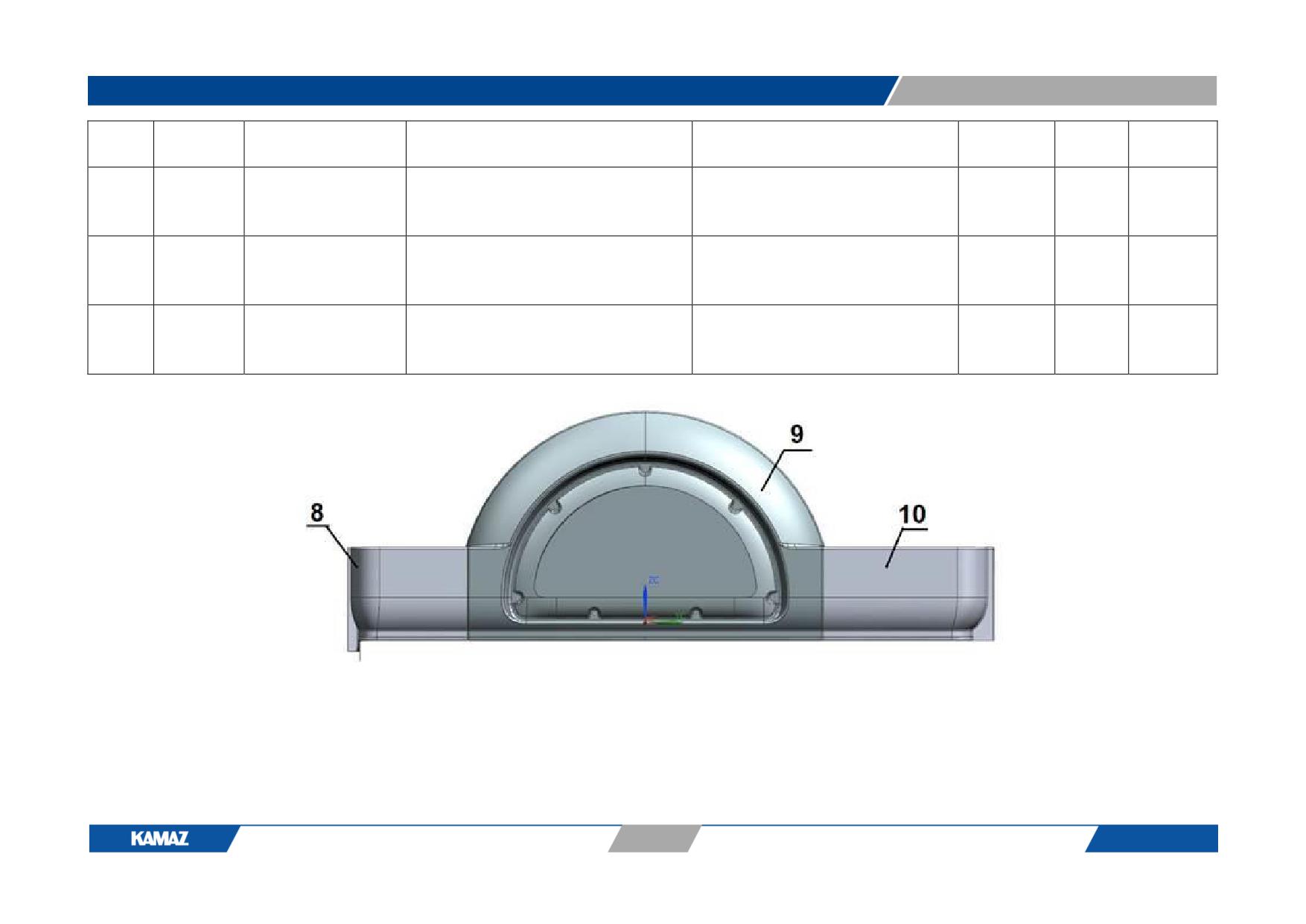

Рис. 20а. Колесная арка передняя правая установки деталей интерьера 5299-401-5702100-12

8 - облицовка подиума переднего правого передняя; 9 - облицовка арки передней правой; 10 - облицовка подиума переднего правого задняя

166

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

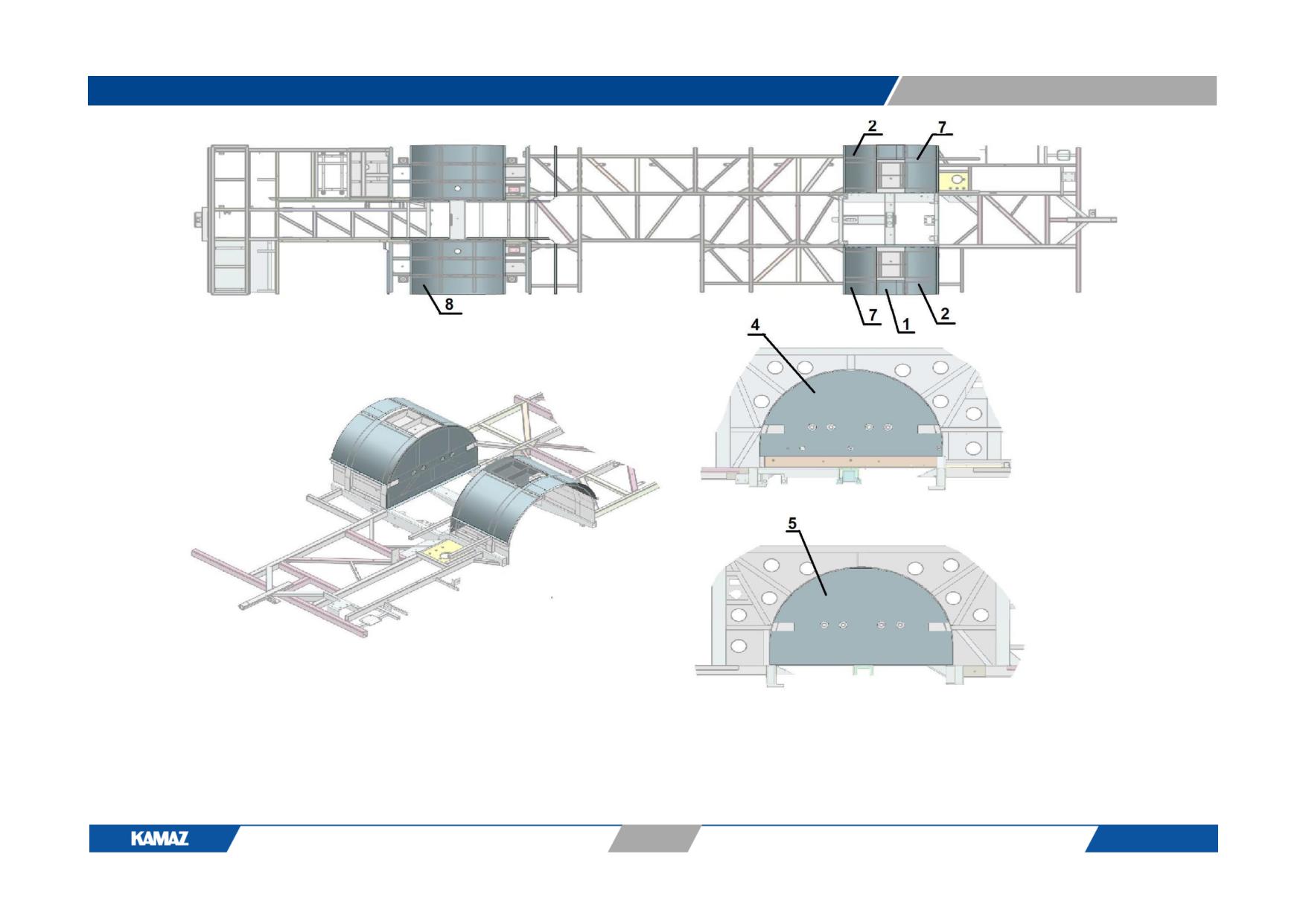

Рис. 20а. Колесная арка передняя левая установки деталей интерьера 5299-401-5702100-12

7 - облицовка подиума; 11 - облицовка арки передней левой

Рис. 20б. Колесная арка задняя установки деталей интерьера 5299-401-5702100-12

17 - облицовка подиума заднего левого передняя; 18 - облицовка арки задней

167

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

168

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

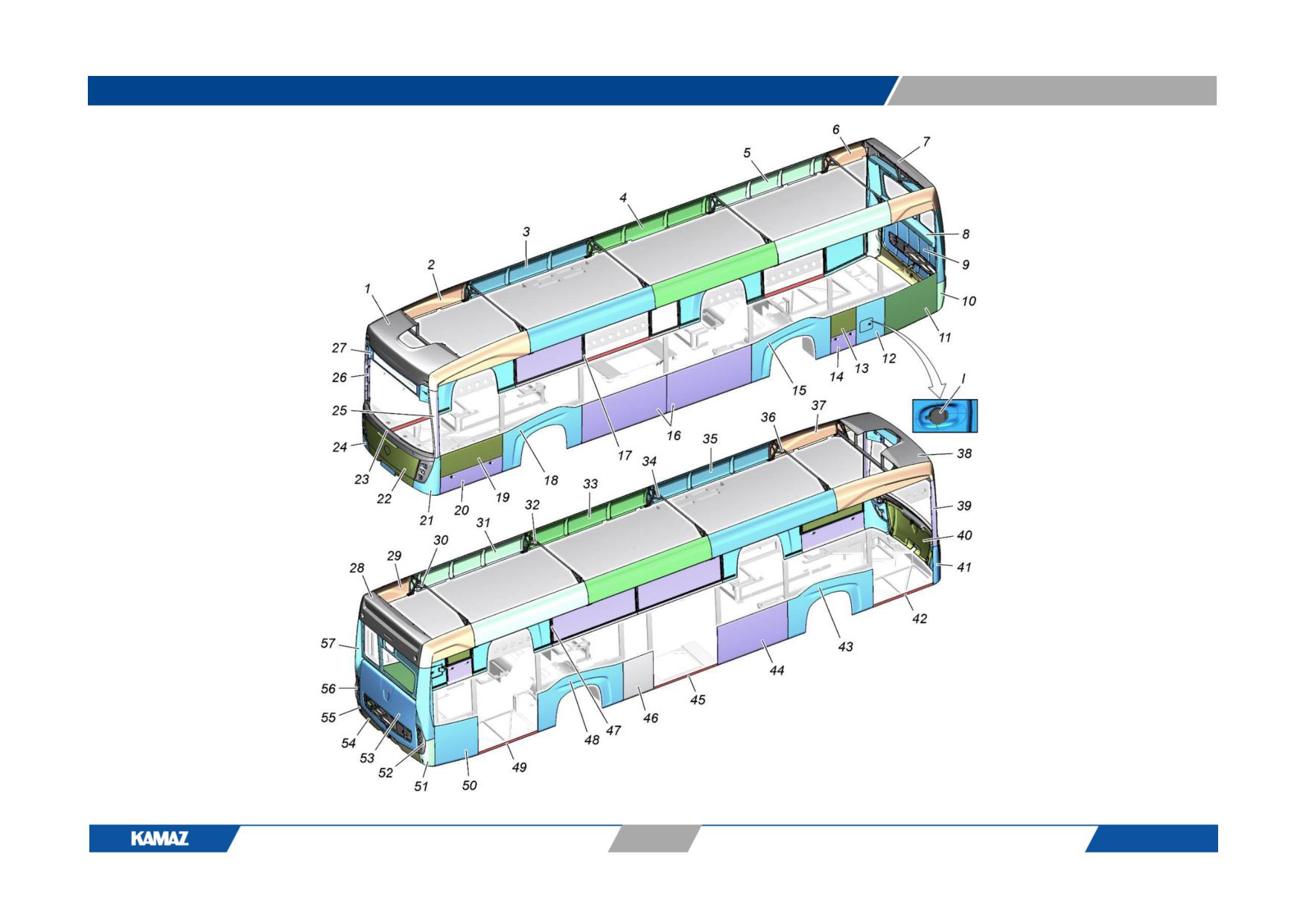

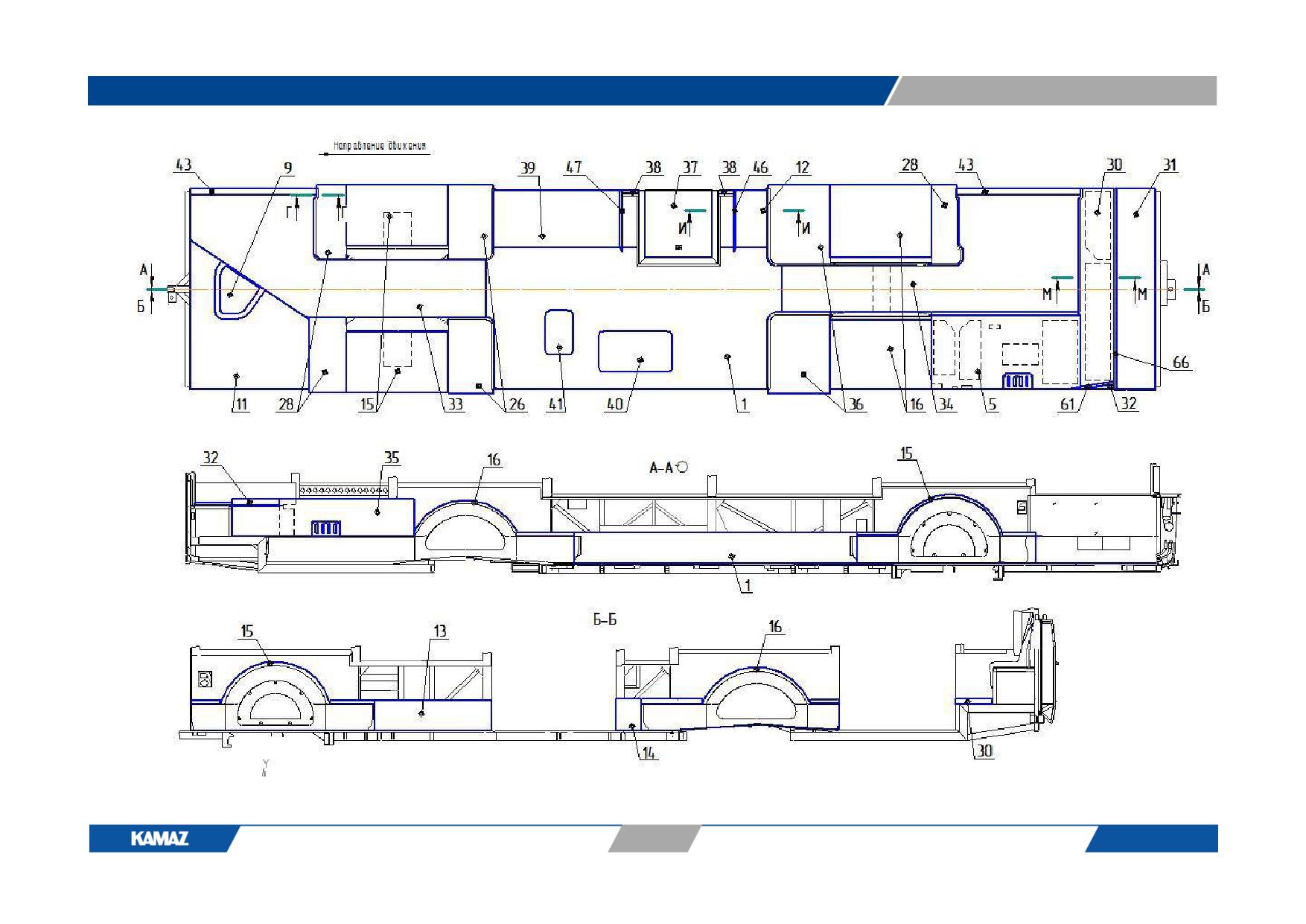

Рис. 20в. Установка обтекателей и панелей боковых люков:

1, 38 - обтекатель передний; 2 - обтекатель передний правый; 3, 35 - обтекатель борта первый; 4 - обтекатель борта правый средний; 5 - обтекатель борта

правый задний; 6 - обтекатель задний правый; 7, 28 - обтекатель задний; 8, 57 - маска задняя с усилителем; 9, 53 - капот задний с замком; 10, 55 - секция

левая; 11 - панель мотоотсека; 12 - панель люка заправочного с замком; 13 - панель задняя левая; 14 - люк задний левый с замками; 15 - панель арки

задняя левая; 16 - панель средняя передняя; 17, 47 - кронштейны наружной облицовки; 18 - панель арки левая передняя; 19 - панель левая передняя; 20

- люк передний левый с замком; 21 - облицовка угловая левая; 22, 40 - капот передний; 23 - рамка нижняя; 24, 41 - облицовка угловая правая;

25 -

облицовка стойки левой; 26, 39 - облицовка стойки правой; 27 - облицовочная панель переднего маршрутоуказателя; 29 - обтекатель задний левый; 30,

32, 34, 36 - кронштейн поперечный средний; 31 - обтекатель борта левый задний; 33 - обтекатель борта левый средний; 37 - обтекатель передний левый;

42, 49 - облицовка порога; 43 - панель арки правая передняя; 44 - панель правая средняя; 45 - облицовка порога среднего; 46 - панель правая средняя

малая; 48 - панель арки правая задняя; 50 - панель правая задняя; 51 - секция правая; 52 - маска фонарей правая; 54 - секция центральная; 56 - маска

фонарей левая; I - замок панели с защитной крышкой.

Рис. 20г. Окантовка окон 5299-401-5403100-12:

1 - облицовка стойки салона левая 5299-400-5403123-01; 2 - облицовка стойки салона левая средняя 5299-400-5403122-10; 3 - облицовка стойки салона

левая задняя 5299-400-5403124-10; 4 - облицовка стойки салона левая задняя 5299-400-5403123-10; 5 - облицовка стойки задняя 5299-401-5403135-10; 6 -

облицовка стойки передняя 5299-400-5403136-10.

169

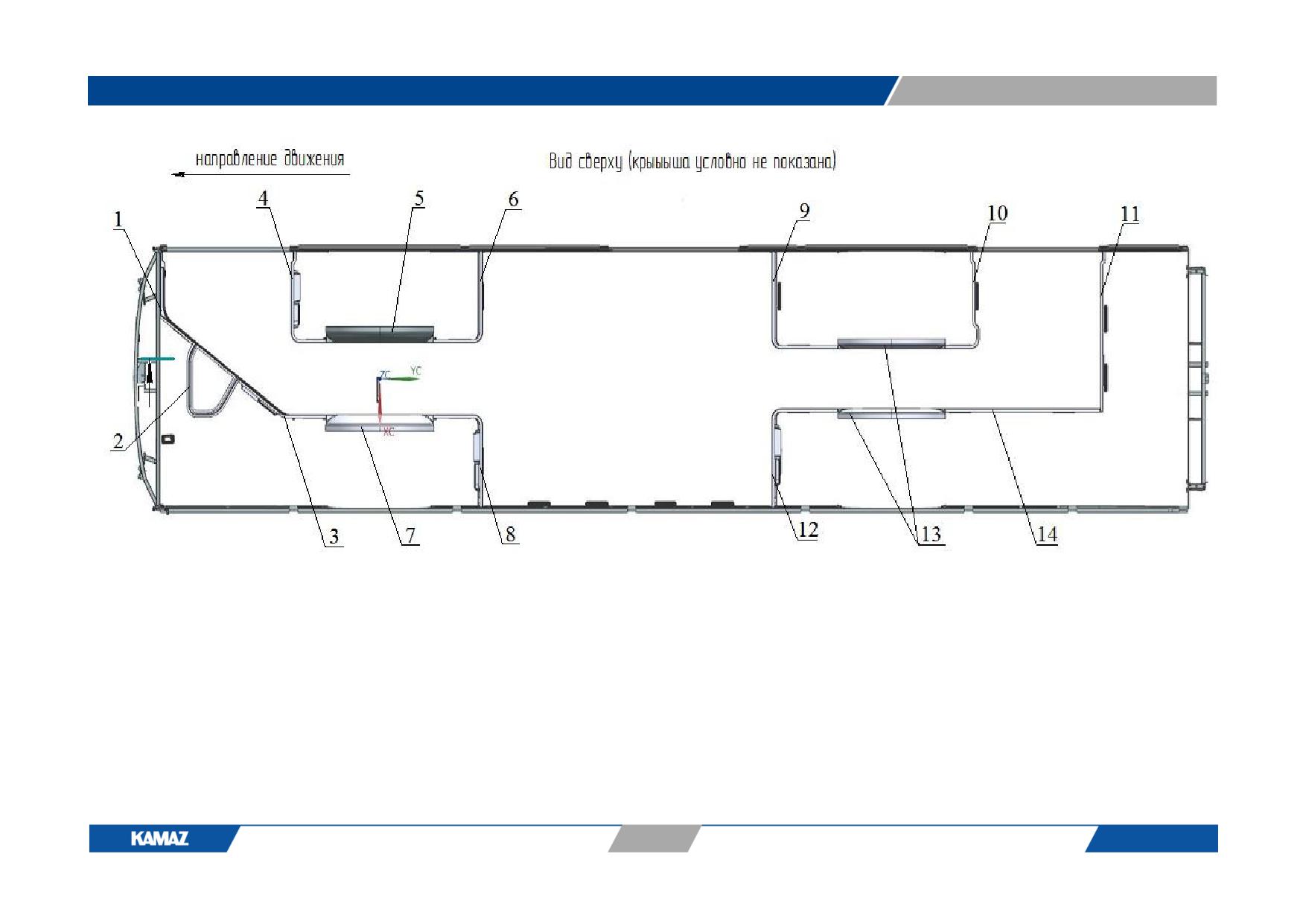

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

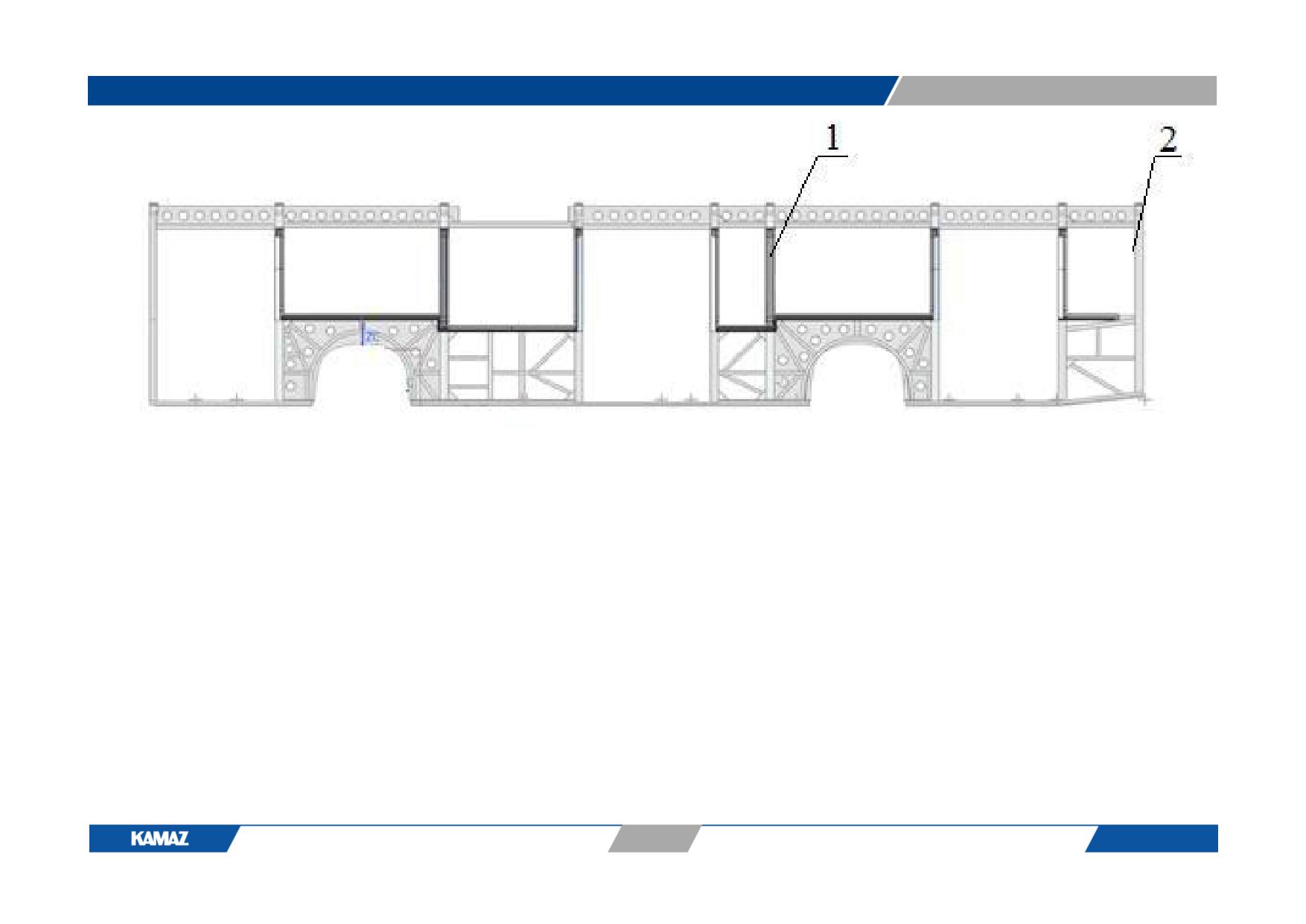

Рис. 20ж. Окантовка окон 5299-401-5403100-12

1 - облицовка стойки салона левая задняя 5299-400-5403121-10; 2 - облицовка стойки задняя 5299-400-5403135-10

172

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

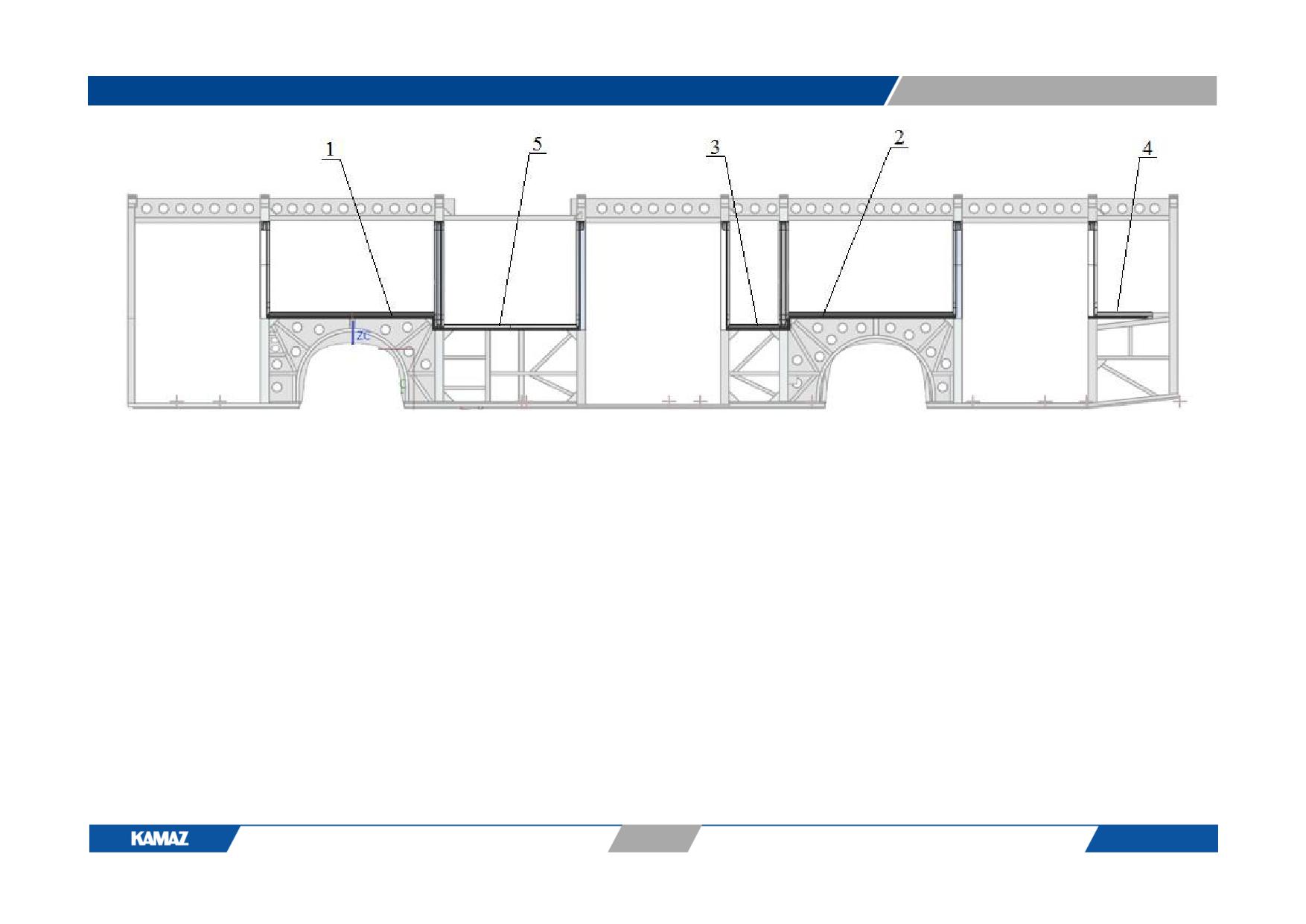

Рис. 20к. Окантовка окон 5299-401-5403100-12:

1 - профиль подоконный ППР.Н-103 5299-400-5403115-12; 2 - профиль подоконный ППР.Н-103 5299-400-5403117-12; 3 - профиль подоконный ППР.Н-103

5299-400-5403119-12; 4 - профиль подоконный ППР.Н-103 5299-400-5403118-12; 5 - профиль подоконный ППР.Н-103 5299-400-5403116-12

174

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 20л. Окантовка окон 5299-401-5403100-12

1 - профиль подоконный ППР.Н-103 5299-400-5403114-13; 2 - профиль подоконный ППР.Н-103 5299-401-5403115-12; 3 - профиль подоконный ППР.Н-103

5299-400-5403114-12; 4 - профиль подоконный ППР.Н-103 5299-400-5403113-12; 5 - профиль подоконный ППР.Н-103 5299-400-5403112-12;

6 - профиль подоконный ППР.Н-103 5299-400-5403111-12.

175

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

176

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

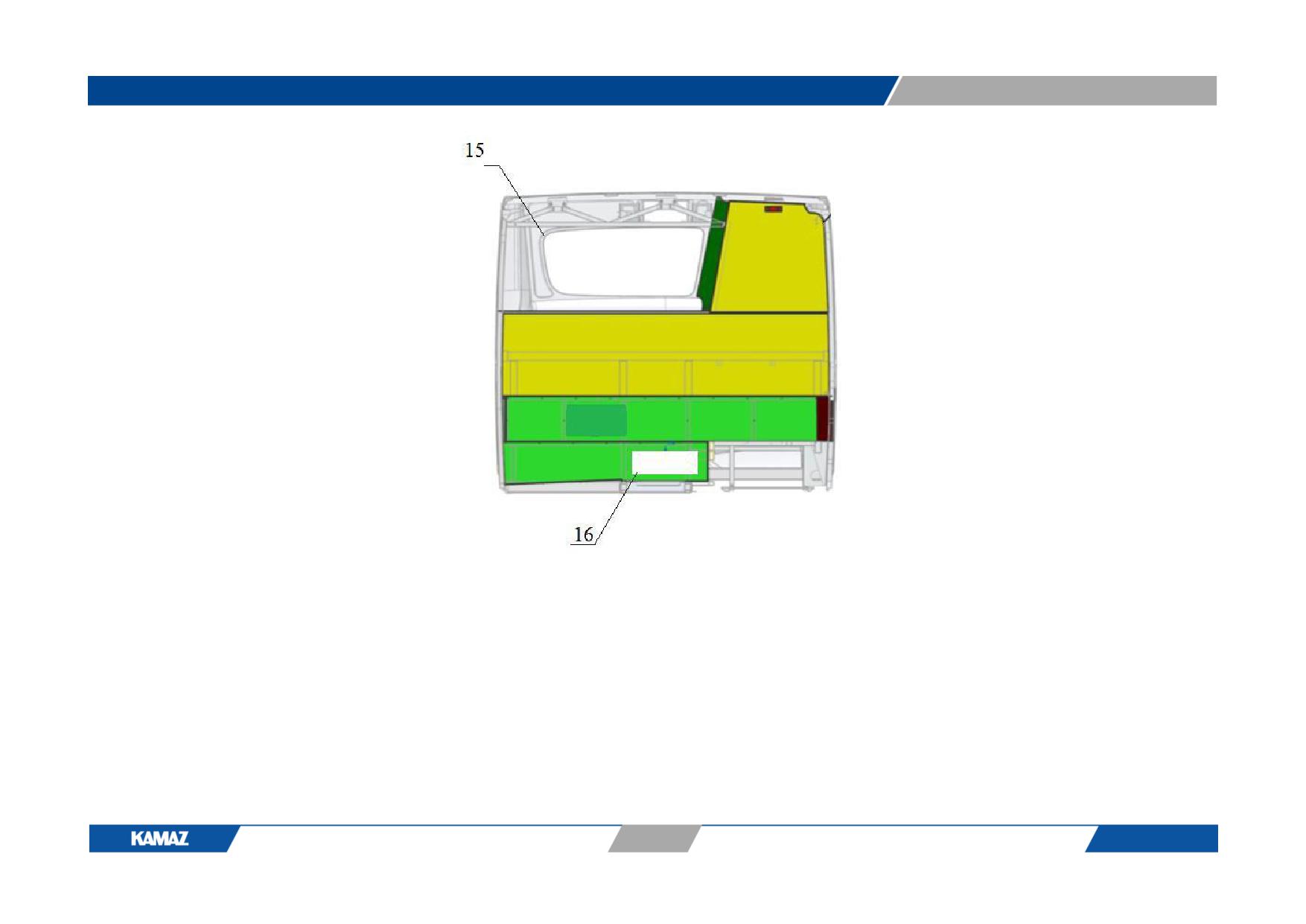

Рис. 20м. Установка деталей интерьера 5299-401-5702100-12

1 - облицовка подиума РМВ передняя 5299-401-5102005; 2 - облицовка ступени РМВ 5299-401-5102012; 3 - облицовка подиума РМВ заднего 5299-401-

5102014-10; 4 - облицовка подиума переднего правого передняя 5299-401-5102021-10; 5 - облицовка арки передней правой 5299-401-5102022; 6 -

облицовка подиума переднего правого задняя 5299-401-5102026; 7 - облицовка арки передней левой 5299-401-5102032; 8 - облицовка подиума

переднего левого задняя 5299-401-5102035; 9 - облицовка подиума заднего правого передняя 5299-401-5102042; 10 - облицовка подиума заднего

правого задняя 5299-401-5102046; 11 - облицовка ступени моторного отсека 5299-401-5102061; 12 - облицовка подиума заднего левого передняя 5299-

401-5102051; 13 - облицовка арки задней 5299-401-5102054; 14 - облицовка подиума заднего левого задняя 5299-401-5102056; 15 - облицовка задка

верхняя в сборе 5299-401-5622010; 16 - панель стравливающего клапана 5299-401-5102001.

177

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

178

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

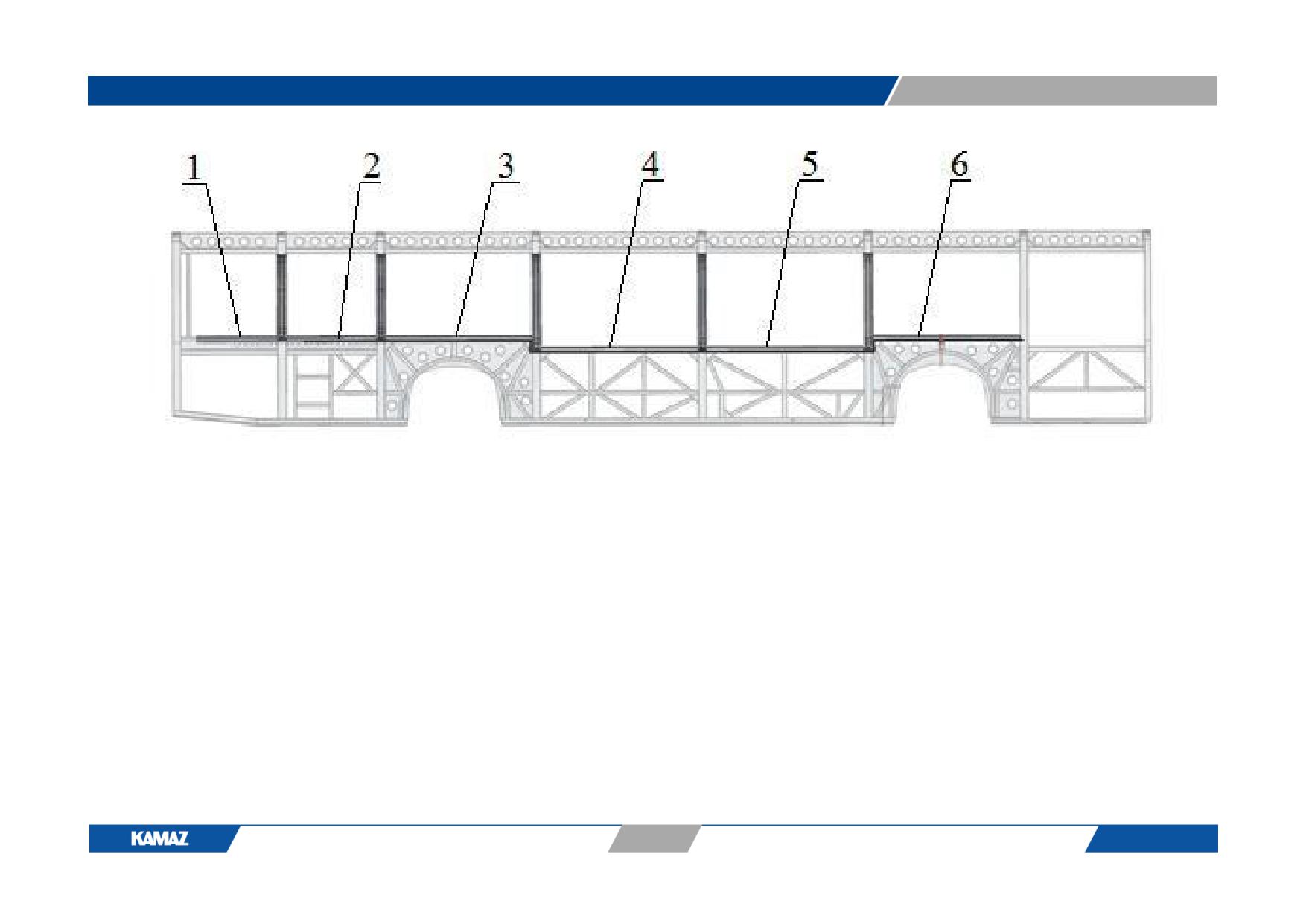

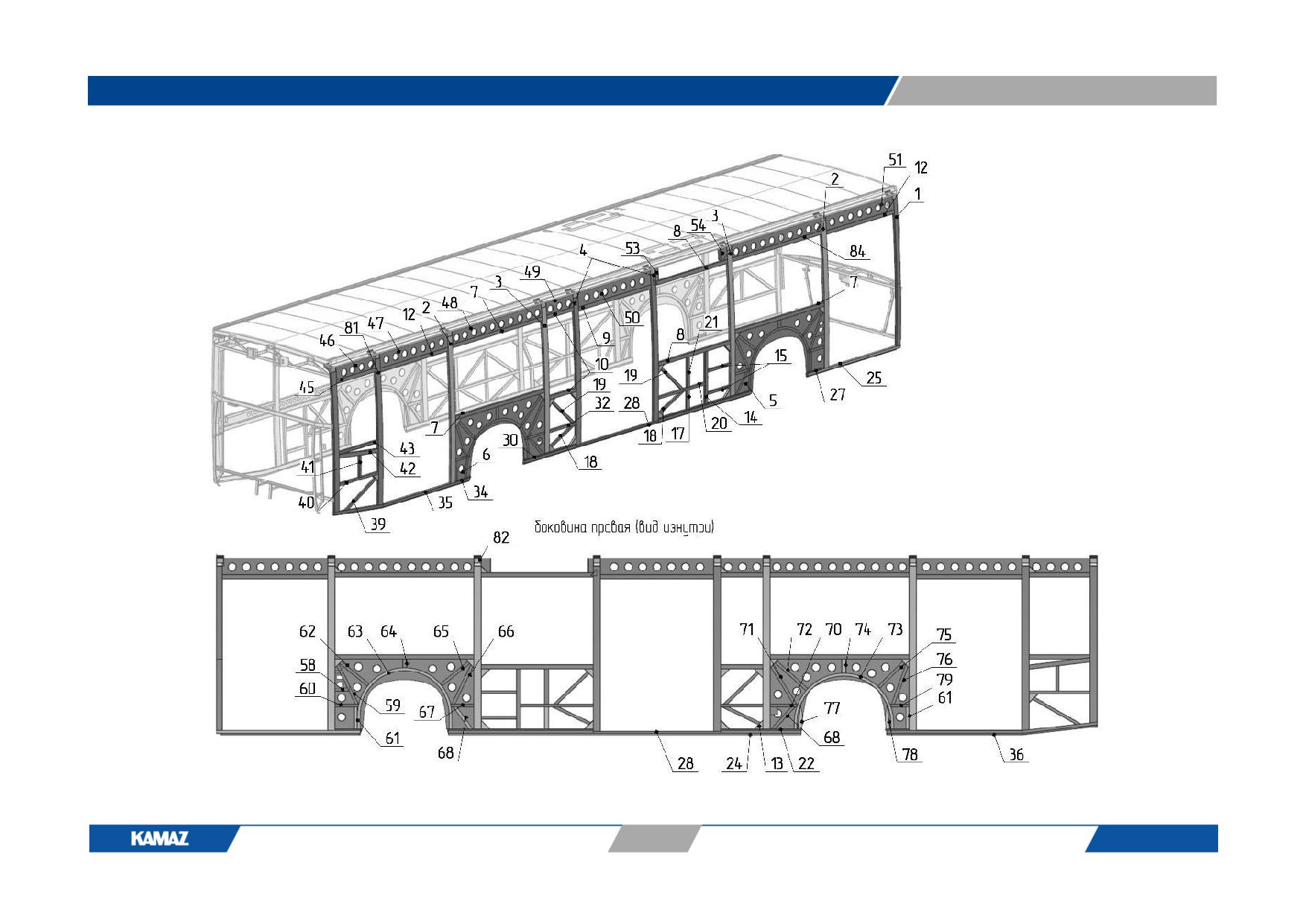

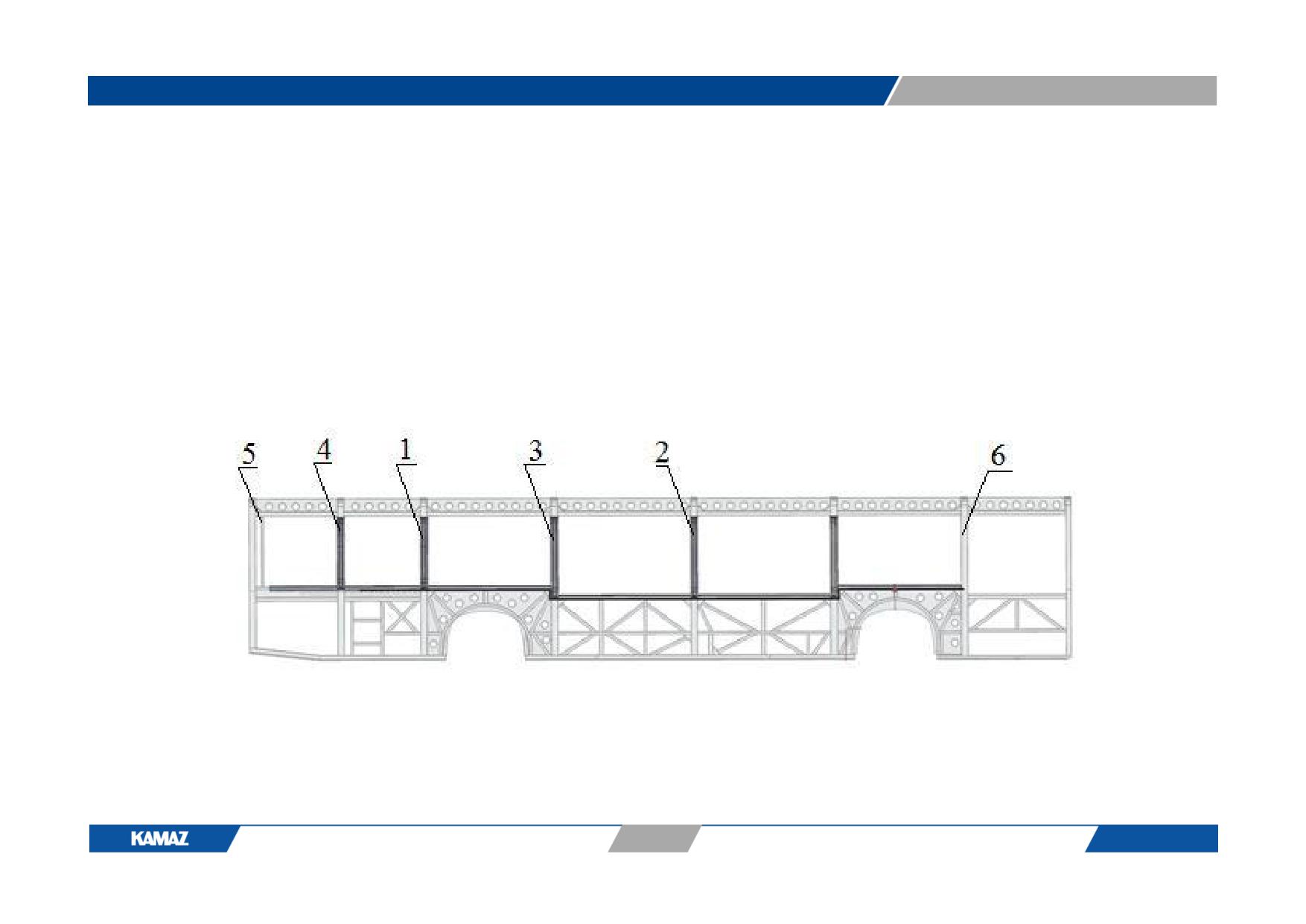

Рис. 20п. Каркас правой боковины 6282-5401010-12:

180

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

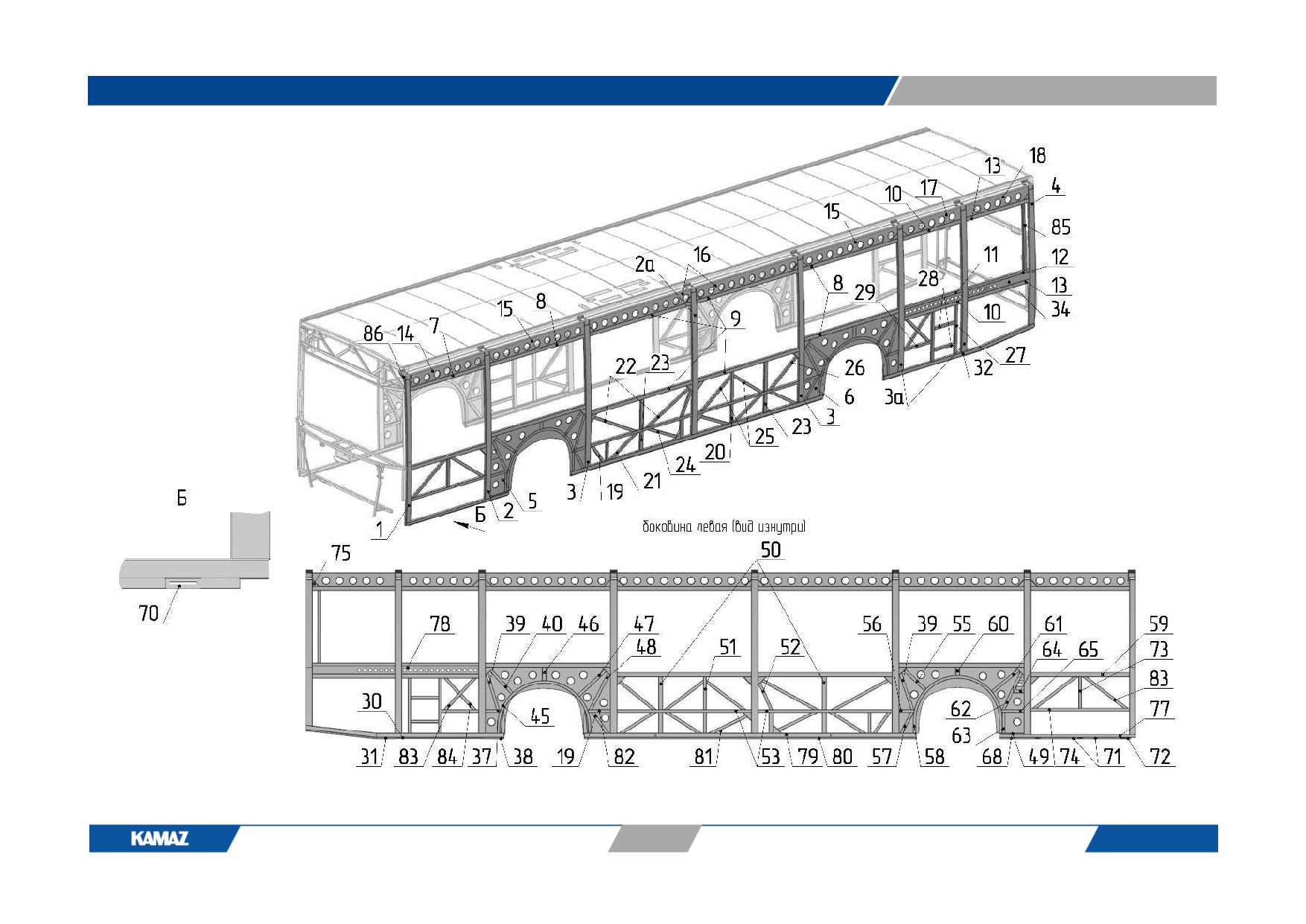

7 (5299-402-5401074), 8 (5299-402-5401074), 9 (5299-402-5401116), 10 (5299-402-5401077), 12 (5299-401-5401027), 20 (5299-402-5401173),

35 (5299-403-5401012-52), 36 (5299-403-5401013-52); 45 (5299-402-5401155) - балка; 73 (5299-401-5401053) - дуга арки задней; 63 (5299-401-5401033) -

дуга арки передней; 13 (5299-401-5401075) - косынка; 82 (АП 2550-401-20 СВ или АП 2550-401) - кронштейн крыши; 53 (6282-5401066), 54 (6282-5401067)

- кронштейн маршрутоуказателя; 58 (5299-402-5401004) - опора; 59 (5299-402-5401095), 62 (5299-402-5401096), 65 (5299-402-5401098), 72 (5299-402-

5401103), 75 (5299-402-5401105) - раскос; 1 (5299-402-5401070), 2 (6282-5401071-12), 3 (6282-5401197-12), 4 (6282-5401073-12), 14 (5299-402-5401172), 17

(5299-401-5401052), 21 (5299-402-5401081), 41 (5299-401-5401135), 81 (6282-5401177-12) - стойка; 61 (5299-402-5401019), 64 (5299-402-5401097), 74 (5299-

402-5401104) - стойка арки; 15 (5299-402-5401174), 18 (5299-402-5401189), 19 (5299-402-5401183), 24 (5299-401-5401115), 25 (5299-401-5401034-01), 26

(5299-401-5401116), 28 (5299-402-5401084), 29 (5299-402-5401085), 32 (5299-402-5401088), 40 (5299-402-5401152),42 (5299-402-5401152), 60 (5299-402-

5401006), 66 (5299-402-5401187), 67 (5299-402-5401100),68 (5299-402-5401180), 70 (5299-402-5401101), 71 (5299-402-5401190), 76 (5299-402-5401191),

79 (5299-402-5401019), 84 (6282-5401068) - труба; 5 (5299-402-5401069), 6 (5299-402-5401068) - усилитель арки; 46 (5299-402-5401156), 47 (5299-402-

5401061), 48 (5299-402-5401064), 49 (5299-402-5401064), 50 (5299-402-5401062), 51 (5299-402-5401063), 85 (6282-5401069) - усилитель; 22 (5299-402-

5401082), 27 (5299-402-5401007), 30 (5299-402-5401086), 34 (5299-402-5401086), 43 (5299-402-5401086) - швеллер.

Таблица 20

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разря

Норма

п/п

позиции

каталогу

Вид работ

операци

д

времени

на

и

работ

(чел.час)

рисунке

1

2

3

4

5

6

7

8

54. Боковина

5401 - боковина (каркас,

панели)

1

5299-5401995-01

Наклейка (Место

поддомкрачивания)

в) замена на новый

Снять и установить наклейку

П54-011

3

0,05

(Место поддомкрачивания)

2

5299-5401998-06

Наклейка (Ресивер

регенерационный)

181
