Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011)

ругие

Таблички

мерах

безопасносТи

На станке могут устанавливаться другие таблички, в зависимости от модели и комплектации:

Запрещается открывать это окно при работе станка

Перед открытием нажмите кнопку аварийной остановки или выключите станок.

Внутренние части станка могут быть скользкими, а также имеют острые кромки, о которые

можно порезаться.

Возможна травма.

Дверь откроется, и спутники будут перемещаться автоматически.

Опасность захвата и защемления движущимися частями станка.

Категорически запрещается

приближать руки к цепи.

Если слышен зуммер

и дверца открыта,

не приближай-

тесь.

Возможность травмы

Для приема спутника на станции загрузки не должно быть преград.

Инструменты, оставленные на опоре

станции загрузки, вызовут перекос

спутника. Ненормально

установленные спутники могут

упасть на персонал.

Перед сменой спутника убедитесь,

что станция загрузки спутника

свободна и находится в исходном

положении.

ОСТОРОЖНО

29-0779 ред. D

29-0020 ред. C

Дальнейшую информацию см. в разделе «УАСС».

ОПАСНО

Становиться запрещено

Возможность поражения электрото-

ком, травмы или повреждения станка.

Запрещается наступать или стоять на

этой части станка.

29-0746 ред. C

бозначение

предупреждений

предосТережений

примечаний

В тексте настоящего руководства важная и крайне важная информация предваряется словом

«Осторожно», «Внимание» и «Примечание»

Предупреждения

используются при наличии серьезной угрозы для оператора и/или станка. Обратите

внимание на текст предупреждения. При невозможности следовать предупреждающим инструкциям

прекратите работу. Пример предупреждения:

ПРЕДУПРЕЖДЕНИЕ! Не суйте руки в пространство между устройством смены инструмента и

шпиндельной головкой.

Слово

«Внимание»

используется, если имеется вероятность получения незначительной травмы или

механического повреждения оборудования, например:

ВНИМАНИЕ! Перед выполнением любых работ по техническому обслуживанию выключите станок.

Слово "Примечание"

используется для предоставления оператору дополнительной информации о

выполнении конкретного этапа или процесса. Оператору следует принять эту информацию к сведению

при выполнении этапа или процедуры, во избежание недоразумений, например:

ПРИМЕЧАНИЕ: Если станок оснащен дополнительным столом в увеличенным зазором по оси Z ,

следуйте этим указаниям:

ооТвеТсТвие

Требованиям

FCC

Настоящее оборудование было испытано и успешно прошло испытание на соответствие нормативам

для цифровых устройств класса С в соответствии с частью 15 правил FCC. Эти нормативы

предназначены для обеспечения корректной защиты от вредных помех, которым подвергается

оборудование при использовании в на месте эксплуатации. Настоящее оборудование генерирует,

использует и может являться источником электромагнитного излучения радиочастотной части спектра,

и если оно установлено и используется с нарушением требований инструкции, оно может вызывать

вредные помехи радиосвязи. Эксплуатация настоящего оборудования в жилой зоне вероятно вызовет

вредные помехи, в этом случае пользователь будет обязан устранить помехи за свой счет.

ведение

Этот раздел представляет собой предисловие к описанию фрезерного станка HAAS. Некоторые из

упоминаемых функций будут подробно рассмотрены в соответствующих разделах.

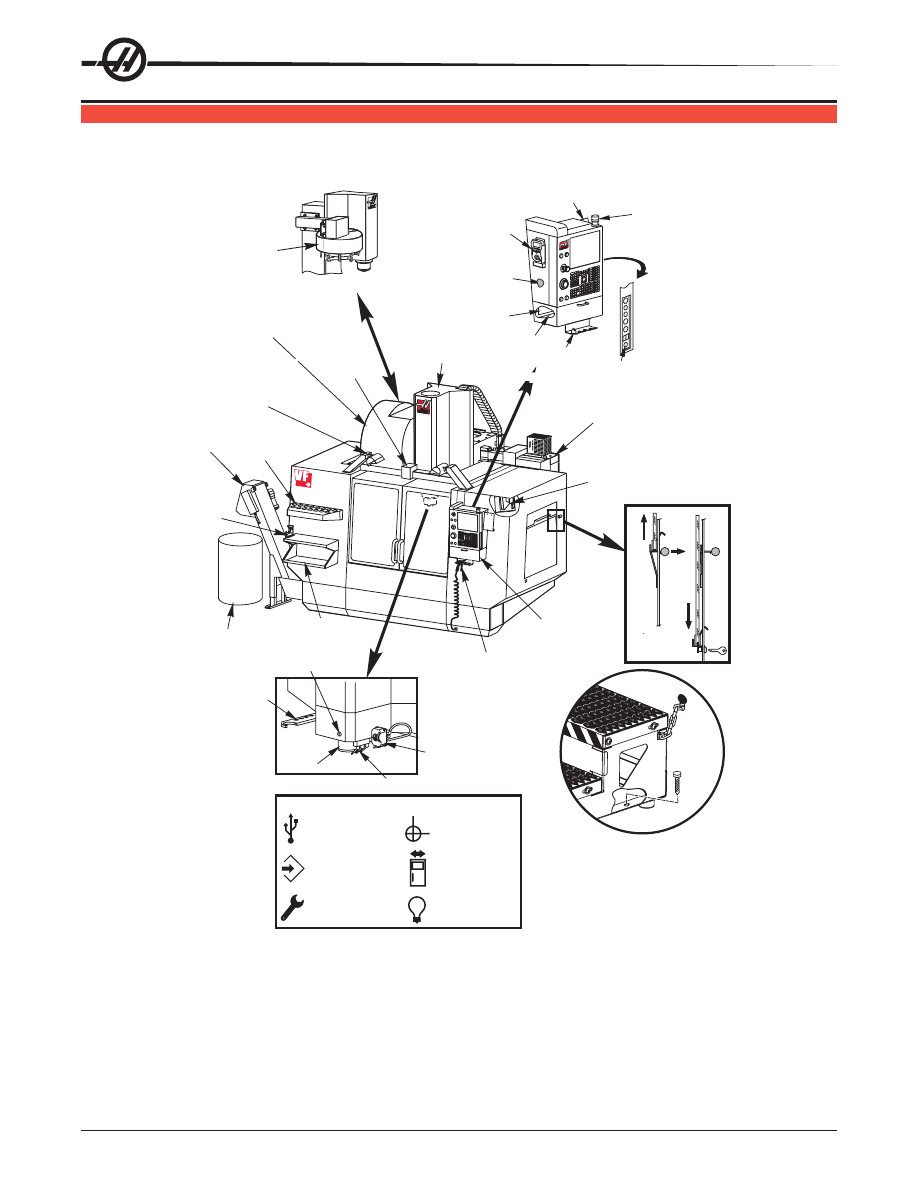

Закрепите площадку обслуживания

к ограждению станка с помощью

цепей и/или болтами к полу

Кронштейн для

ручки зажимного

приспособления

Устройство

открывания

автоматиче-

ской двери с

сервоприводом

(опция)

Принудитель-

ный запуск

Руководство оператора

и данные по сборочным

единицам (хранятся

внутри)

Справочная таблица

G- и M-кодов

См. ниже

Узел головки шпинделя

Светильник высокой яркости 2X

2 выключателя:

1 - на светильниках

1 - на штанге оголовка

(Oпция)

Двухзахватная

рука БУСИ

Зажимное

приспо-

собление

для ин-

струмента

Боковое устройство

смены инструмента

(БУСИ)

Контейнер

для стружки

Транспортер удале-

ния стружки (опция)

Инструментальный лоток

Инструментальный

лоток

Передний

рабочий стол

Шпинд

Вид с поворотом на 90° против

часовой стрелки

Вид с поворотом на 90° против

часовой стрелки

Узел програм-

мируемой СОЖ

(опция)

Кнопка разжима

инструмента

Сопла СОЖ

Пневмопистолет

Подвесной

пульт

управления

Светильник 2X

Электрический

блок управления

Устройство смены

инструмента

(зон-тичного типа)

Дистанционный

маховичок толчковой

подачи

Сигнальный маячок

Планшет

USB

Запись в память

(блокировать/

разблокировать)

Режим настройки

(блокировать/

разблокировать)

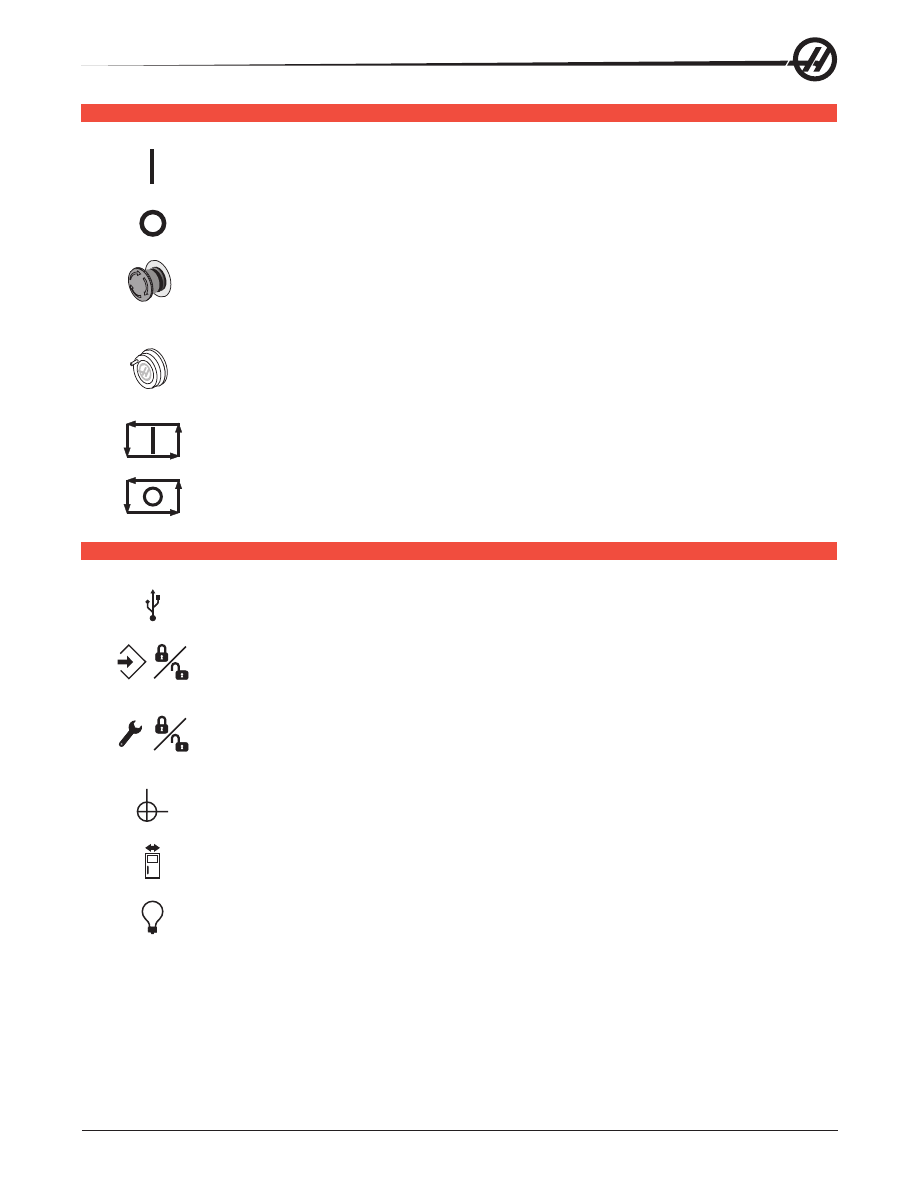

Символы на боковых панелях пульта управления

Второе исходное

положение

Ручная коррек-

ция автомати-

ческой двери

Переключение

освещения (x2)

Panel

Вентилятор блока управления

(прерывистого действия)

Повернуто на 90° ЧС

Электрический

блок

управления

Узел интел-

лектуальной

панели смазки

Узел панели

воздуха/масла

Узел резервуара

СОЖ

Главный автоматический

выключатель

Датчик уровня СОЖ

СОЖ (опция)

Вспомогательная

СОЖ (опция)
Смыв (опция)

Транспортер

(опция)

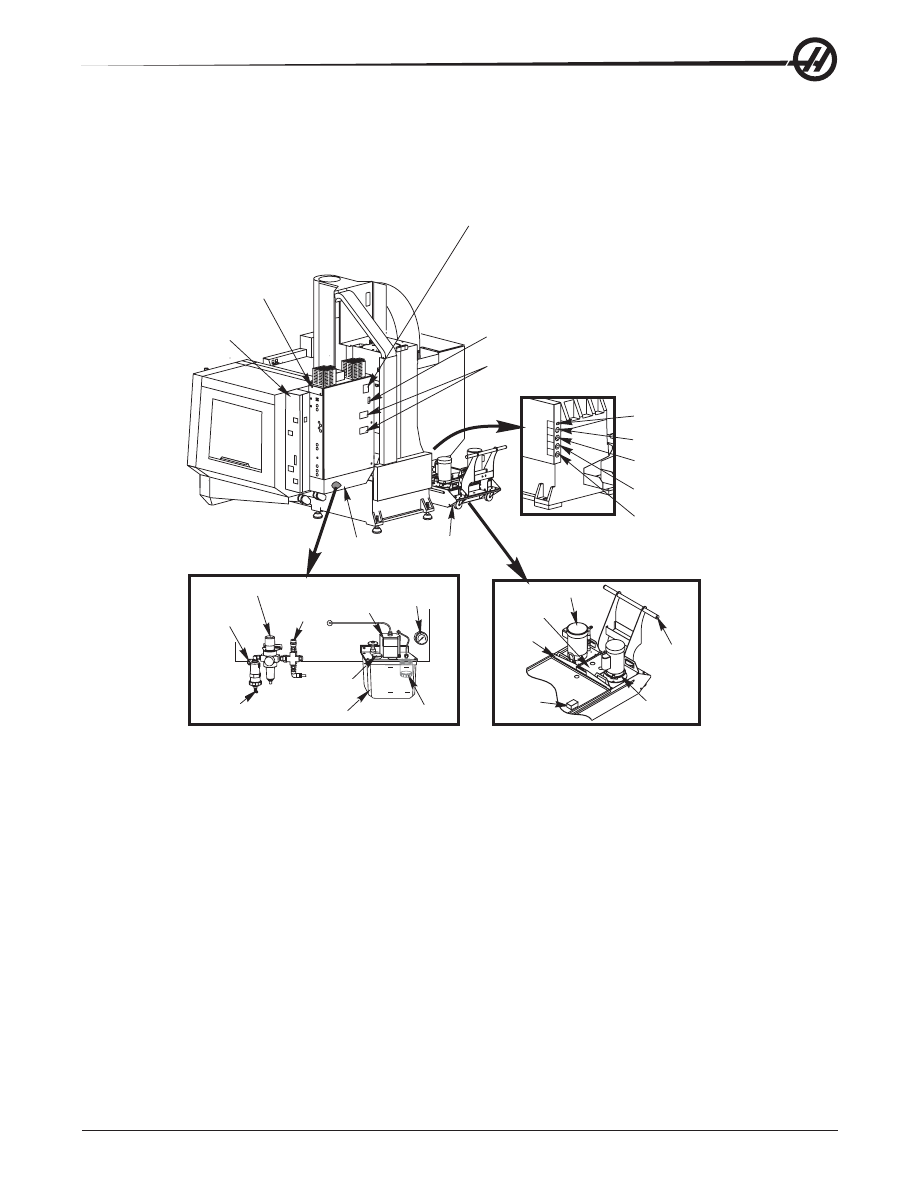

Масляный

манометр

Маслонасос

Воздушный фильтр/регулятор

Вспомогательный

воздушный

канал

Заливная горловина

для масла

(Доотметки «Max»)

Линия

подачи воздуха

ксоплу

Масляный резервуар

Масляный фильтр

МАКС

МИН

Датчик

уровня

Стандартный

насос

Насос СОШ

Со снятой крышкой панели воздуха/смазки

ТАБЛИЧКА ДАННЫХ

Модель

Серийный номер

Дата изготовления

Напряжение

Фаза

Герц

Полная нагрузка

Максимальная нагрузка

Отключающая способность при коротком

замыкании

Монтажная схема

Ток при коротком замыкании

Номинал дугового разряда

Тип ограждения NEMA 1, только для

использования в помещении

Токовая защита, обеспечиваемая на

клеммах питания станка)

Изготовлено в США

Ручка

Сетчатый

фильтр

Одинарная

крышка

Штуцер для

шланга (воздух

из цеха)

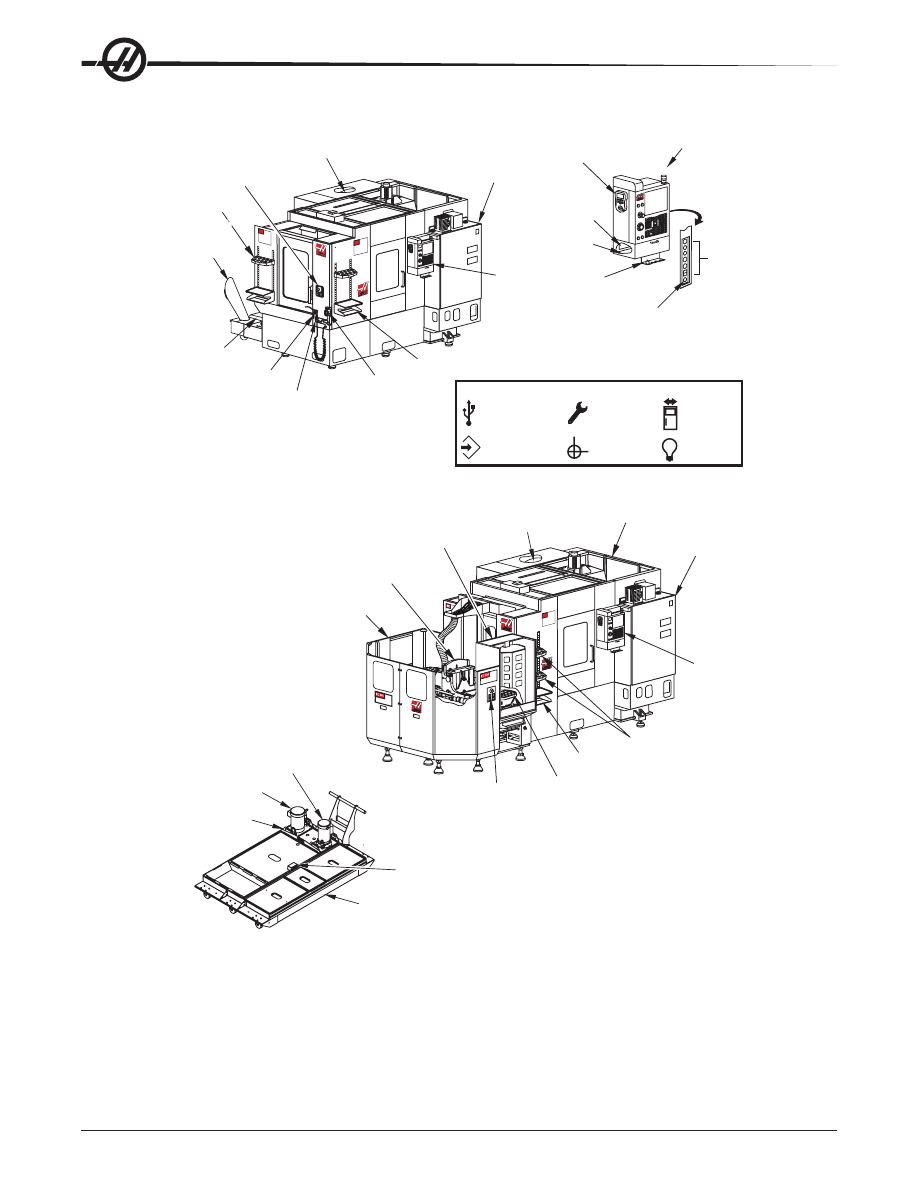

Горизонтально-фрезерные станки

PALLET POO

PALLET

POOL

400

Side Mount

Detail

Выключатель

аварийной

остановки

Выключатель ава-

рийной остановки

Спутник

Передний стол

Инструменталь-

ный накопитель

Инструмен-

тальный

накопитель

Передний стол

Пневмопистолет

Кронштейн крепле-

ния сопла

Зажимное при-

способление для

инструмента

Главный элек-

трический блок

управления

EC-400

Кронштейн

для ручки за-

жимного при-

способления

Принудительный запуск

См.

ниже

См.

вид

См.

вид A

См. вид А

См. вид B

Боковое устройство сме-

ны инструмента (БУСИ)

Станция загрузки

парка спутников

Узел ползуна

парка спутников

Парк спутников

Стандартный насос

подачи СОЖ

Насос СОШ

Впускной

фильтр

Резервуар СОЖ

(показан на 95 галлонов)

Датчик уровня СОЖ

Главный элек-

трический блок

управления

Парк спутников EC-400

Вид B

EC-300 -400 -500

USB

Запись в память

(блокировать/

разблокировать)

Режим на-

стройки (блоки-

ровать/разбло-

кировать)

Символы на боковых панелях пульта управления

Второе исходное

положение

Ручная коррек-

ция автоматиче-

ской двери

Переключение

освещения (x2)

Дистанционный махови-

чок толчковой подачи

Сигнальный

маячок

Таблица G- и

M-кодов

Инструментальный

лоток

Ворон-

ка для

стружки

Боковое устройство смены

инструмента (БУСИ)

исплей

режимы

управления

Дисплей управления состоит из окон, которые изменяются в соответствии с текущим режимом

управления и используемыми клавишами дисплея. На следующих иллюстрациях показан исходный

вид дисплея:

Current Mode

Текущий режим

Окно дисплея

программы

Сообщения разжим /

зажим

Пример

неактивной

панели
Пример

активной

панели

Окно главного дисплея

Дисплей координат /

Датчик нагрузки оси/

Буфер обмена

Состояние скорости и

подачи / Состояние /

Справка редактора

Таймеры,

Счетчики /

Упр. инструм.

Сообщения

Вход

Основная компоновка экрана управления

Работа с данными может производиться только в активном в данный момент окне. Одновременно

активным может быть только одно окно, активное окно отмечено белым фоном. Например, для

работы с таблицей коррекции на инструмент, сначала активизируйте таблицу, нажимая клавишу Offset

(коррекция), пока фон не станет белым. Затем измените данные. Смена активного окна в режиме

управления обычно выполняется с помощью клавиш дисплея.
Функции контроля включают три режима:

Setup (настойка)

Edit (редактирование)

Opera-

tion (эксплуатация)

. В каждом режиме вся информация, необходимая для выполнения задач,

подпадающих под этот режим, представлена на одном экране. Например, в режиме Setup (настройка)

представлены таблицы рабочего смещения и коррекции на инструмент, а также информация о

положении. В режиме Edit (редактирование) представлены два окна редактирования программ и

доступ к системам (если они установлены) VQCP (программа визуального быстрого кода) и СИП/WIPS

(система программирования Windows).
Перейдите к режимам и используйте следующие клавиши режимов:

Setup (настройка):

клавиши ZERO RET (возврат в нулевую точку), HAND JOG (толчковая подача).

Обеспечивает все функции контроля настройки станка.

Редактирование:

клавиши EDIT (редактирование), MDI/DNC (ручн. ввод/ГЧПУ), LIST PROG (список

программ). Обеспечивает все программы редактирования, управления, а также функции передачи

данных.

Эксплуатация:

клавиша MEM (память). Обеспечивает все функции управления, необходимые для

выполнения детали.
Текущий режим показан в строке заголовка вверху дисплея.

Обратите внимание на то, что к функциям других режимов можно получить доступ в рамках

активированного режима при помощи клавиш дисплея. Например, при нажатии в режиме

"Эксплуатация" клавиши OFFSET (коррекция) на дисплее появится активное окно с таблицами

коррекции; передвигайтесь по дисплею при помощи клавиши OFFSET (коррекция). Нажатие клавиши

PROGRM CONVRS в большинстве режимов вызовет переход к окну редактирования текущей активной

программы.

авигация

по

меню

вкладками

Меню со вкладками используется в нескольких функциях управления, таких как Parameters

(параметры), Settings (настройки), Help (справка), List Prog (список программ) и СИП. Для навигации по

этим меню используйте клавиши со стрелками для выбора вкладки, в затем нажмите Enter (ввод) для

ее открытия. Если в выбранной вкладке содержатся вложенные вкладки, воспользуйтесь клавишами

со стрелками и Enter (ввод) для выбора требуемой вложенной вкладки.
Для перехода на более высокий уровень вкладки, нажмите Cancel (отмена).

ведение

подвесной

пульТ

управления

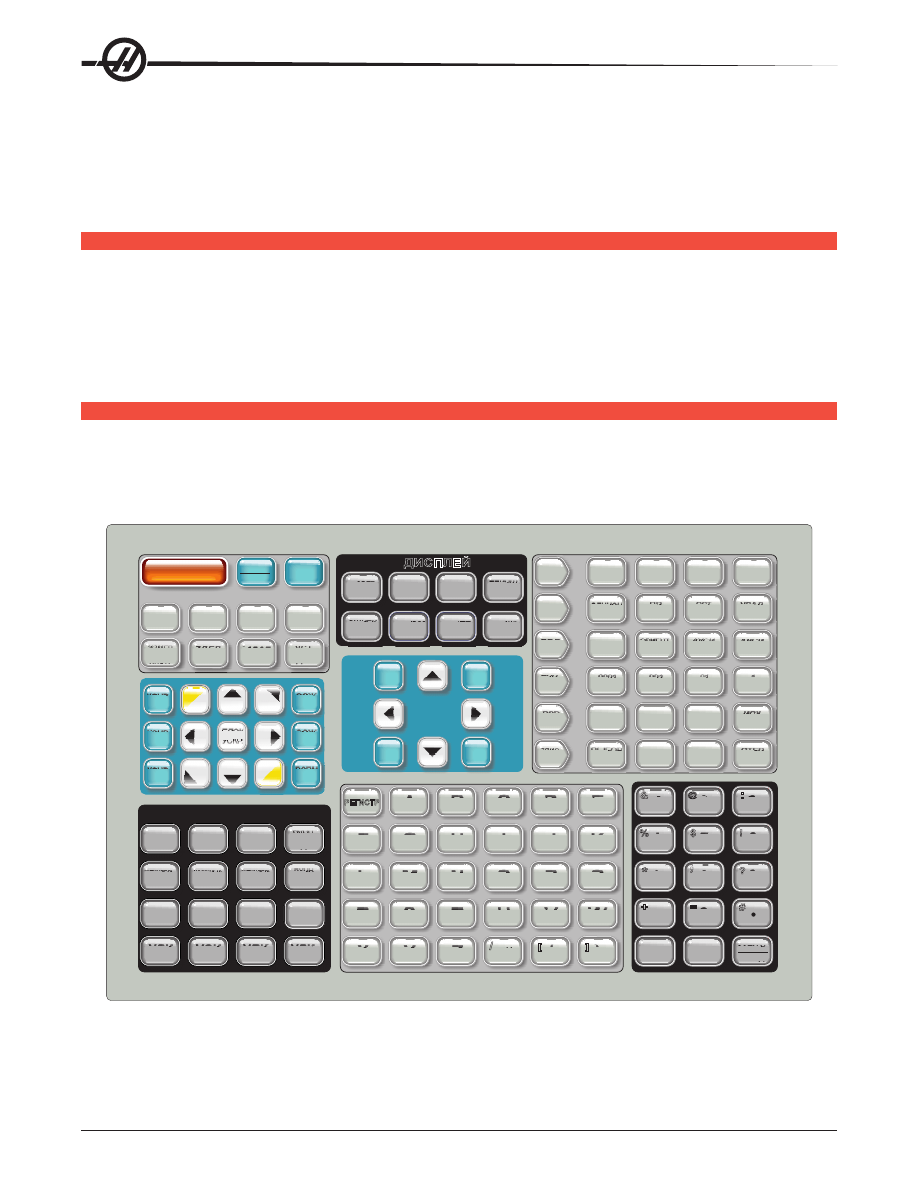

Клавиатура разделена на восемь секций: Функциональные клавиши, клавиши толчковой подачи,

клавиши ручной коррекции, клавиши дисплея, клавиши курсора, буквенные клавиши, клавиши

режимов и цифровые клавиши. Кроме этого, в клавиатуре и подвесном пульте управления имеются

дополнительные клавиши и функции, которые будут кратко описаны ниже.

ПАРАМ

ДИАГН

НАСТР

ГРАФ

ПОМОЩЬ

КАЛЬК

СЛЕД.

ИНСТР

ОСВОБ.

ИНСТР

УСТ.

НОЛЬ

ДЕТ

ИЗМЕР.

СМЕЩЕН.

ИНСТР

ОШИБК

СООБЩ

ПОЗИЦ

КОМПЕН

ПРОГР

ДИАЛОГ

ДИСПЛЕЙ

ТЕКУЩ

КОМНД

КОРРЕКЦИЯ

ПРЕДЫД.

ВСПМ

СОЖ

ВНЗ

СОЖ

ВРХ

КОНВ.

ВПЕР.

КОНВ.

СТОП

КОНВ.

НАЗ.

ОТМЕНА

ПРОБЕЛ

ЗАПИСЬ

ВВОД

БЛОК

УСКР.

РЕГИСТР

)

(

КОН.

БЛОК.

100%

+10

РУЧН.

УПР.

ПОДАЧ.

ЧС

СТОП

ПЧС

ПОДАЧА

-10

100%

+10

ШПИНДЕЛЬ

РУЧН.

УПР.

ШПИНД.

УСК.

100

УСК.

ВСТАВ

ИЗМЕН

УДАЛЕН

ОТМЕН

ОДИНОЧ.

БЛОК

ПР

ПУСК

ОСТ.

ПО УСЛ

УДАЛ.

БЛОКА

СОЖ

ОРИЕНТ.

ШПИНДЛ

АУСИ

ВП

АУСИ

ОБ

.0001

.001

.01

10.

100.

ВСЕ

ИСХОДН

ОДНА

ИСХ

G28

ВЫБОР

ПРОГР.

ПОСЛ.

ПОЛУЧ.

СТЕР.

ПРОГР.

РЕДАК

ПАМ

РВД

ЧПУ

РУЧ.

УПР

ВЗВ

НУЛЬ

СПИС.

ПРОГР.

ПУСК

ПЕРЕЗАПУСК

ВОССТАН

-A

-B

- Z

+ Z

- Y

-X

[

]

-10

ИСХОД.

КОНЕЦ

СЛЕДУЮЩ.

[

]

КУРСОР

СБРОС

ШПИНДЛ

рганы

управления

передней

панели

пульТа

управления

Power On

(включение питания) - Включает станок.

Power Off

(выключение питания) - Выключает станок.

Аварийная остановка -

Большая красная кнопка с желтой

окантовкой. Нажмите для остановки всех перемещений осей,

выключения серводвигателей, остановки шпинделя и устройства

смены инструмента и выключения насоса подачи СОЖ.

Поверните, чтобы выполнить сброс.

Маховичок толчковой подачи

- Используется для

толчковой подачи осей (выбор в режиме толчковой подачи).

Также используется для прокрутки текста программы или

пунктов меню при редактировании.

Cycle Start

(запуск цикла) - Запускает программу. Данная

кнопка может использоваться для запуска программы

моделирования в графическом режиме.

Остановка подачи

- Останавливает все перемещения осей.

Для отмены нажмите «Запуск цикла». Примечание: Шпиндель

будет продолжать вращаться при обработке.

рганы

управления

боковой

панели

пульТа

управления

USB -

Порт для подключения USB совместимых устройств.

Блокировка памяти -

Переключатель с ключом.

Переключением в положение блокировки производится защита

программ и настроек от изменения. Разблокируйте для того,

чтобы можно было вносить изменения.

Режим наладки -

Переключатель с ключом. Блокирует и

разблокирует защитные функции станка для выполнения

наладки (подробную информацию см. «Режим наладки» в

разделе «Безопасность» настоящего руководства)

Второе исходное положение

- При нажатии этой кнопки

все оси выполняют ускоренное перемещение в координаты,

заданные в G154 P20.

Коррекция автоматической двери -

Нажмите эту кнопку,

чтобы открыть или закрыть автоматическую дверь (если

имеется).

Светильник рабочей зоны -

Эти выключатели переключают

внутренний светильник рабочей зоны и освещение высокой

яркости (если имеется).

Зуммер клавиатуры

- Расположен сверху лотка деталей. Отрегулируйте объем поворотом крышки.

ункциональные

клавиши

Клавиши F1-F4

- Эти кнопки выполняют различные функции в зависимости от режима работы.

Дополнительное описание и примеры см. в разделах, описывающих конкретные режимы.

Tool Offset Meas

(измерение коррекции на инструмент) - Используется для записи коррекции на длину

инструмента во время настройки детали.

Next Tool

(следующий инструмент) - Используется для выбора следующего инструмента в устройстве

смены инструмента. Используется после нажатия измерения коррекции на инструмент (Tool Offset Mea

sure) при настройке.

Tool Release

(разжим инструмента) - Разжимает закрепленный в шпинделе инструмент в режиме MDI

(ручной ввод данных), в режиме возврата в нулевую точку или в режиме толчковой подачи.

Part Zero Set

- (установка нуля детали) - Используется для записи коррекции координат детали во

время настройки детали (см. «Настройка коррекции» в разделе «Эксплуатация»).

лавиши

Толчковой

подачи

Chip FWD

(шнек удаления стружки - вперед) - Запускает дополнительный шнек удаления стружки в

прямом направлении для удаления стружки из станка.

Chip Stop

(шнек удаления стружки - стоп) - Останавливает движение шнека.

Chip REV

(шнек удаления стружки - назад) - Запускает дополнительный шнек удаления стружки в

обратном направлении для устранения заторов и для удаления посторонних частиц со шнека.

X/-X, Y/-Y, Z/-Z, A/-A

B/-B

(клавиши подачи) - Позволяют вручную перемещать оси, нажимая и

удерживая кнопку, или, нажав клавишу нужной оси, при помощи маховичка толчковой подачи.

Jog Lock

(блокировка толчкового перемещения) - Работает совместно с кнопками управления осями.

Нажмите "jog lock" (блокировка толчкового перемещения) и кнопку любой оси, ось будет перемещаться

до максимального перемещения или до повторного нажатия "jog lock".

CLNT Up

(СОЖ вверх) - Перемещает вверх наконечник дополнительной программируемой СОЖ (P-

Cool) (программируемая СОЖ).

CLNT Down

(СОЖ вниз) - Перемещает вниз наконечник дополнительной программируемой СОЖ.

AUX CLNT

(вспомогательная СОЖ) - Нажатие этой клавиши только в режиме MDI (ручной ввод

данных) включает только систему СОШ (опция), повторное нажатие выключает систему СОШ.

лавиши

ручной

коррекции

Эти клавиши позволяют осуществлять ручную коррекцию скорости перемещений осей без резания

(ускоренные перемещения), программируемых подач и скорости вращения шпинделя .

-10 -

Снижает текущую скорость подачи на 10%.

100%

- Устанавливает скорость подачи после ручной коррекции на запрограммированное значение.

+10

- Увеличивает текущую скорость подачи на 10%.

-10

- Уменьшает текущую скорость вращения шпинделя на 10%.

100%

- Устанавливает скорость вращения шпинделя после ручной коррекции на запрограммированное

значение.

+10

- Увеличивает текущую скорость вращения шпинделя на 10%.

Hand Cntrl Feed

(ручное изменение скорости подачи) - Нажатие этой кнопки позволяет использовать

маховичок толчковой подачи для изменения скорости подачи с приращением ±1%.

Hand Cntrl Spin

(управление шпинделем с маховичка) - Нажатие этой кнопки позволяет использовать

маховичок толчковой подачи для изменения скорости вращения шпинделя с приращением ±1%.

(ПЧС) - Включает вращение шпинделя в направлении по часовой стрелке. На станках СЕ (экспорт)

эта кнопка отключена.

CCW

(ПРЧС) - Включает вращение шпинделя в направлении против часовой стрелки. На станках СЕ

(экспорт) эта кнопка отключена.
Шпиндель можно запустить или остановить кнопками CW (ПЧС) или CCW (ПРЧС), если станок

остановлен в режиме "Single Block" (покадровый) или была нажата кнопка "Feed Hold" (остановка

подачи). При перезапуске программы клавишей "Cycle Start" (запуск цикла) скорость вращения

шпинделя соответствует ранее определенной скорости.

STOP

- Останавливает шпиндель.

5% / 25% / 50% / 100% Rapid

(ускоренное перемещение) - Ограничивает скорость ускоренного

перемещения станка в соответствии со значением на клавише. Кнопка 100% RAPID разрешает

максимальную скорость ускоренных перемещений.

Использование ручной коррекции

В процессе работы скорость подачи может изменяться в пределах от 0% до 999% от

запрограммированного значения. Такое изменение производится кнопками скорости подачи

+10%, -10% и 100%. Ручная коррекция скорости подачи не действует в циклах нарезания резьбы

метчиком G74 и G84. Коррекция скорости подачи никак не сказывается на скорости перемещения

вспомогательных осей. В режиме ручного толчковой подачи коррекция скорости подачи изменит

величины, заданные со вспомогательной клавиатуры. Это позволяет точно настроить скорость

толчковой подачи.
Скорость вращения шпинделя тоже может изменяться при помощи ручной коррекции от 0% до 999%.

Она также не работает для G74 и G84. В режиме "Single Block" (покадровый режим) шпиндель можно

остановить. Вращение автоматически возобновится при продолжении выполнения программы при

нажатии "Cycle Start" (запуск цикла).
При нажатии клавиши "Handle Control Feedrate" (управление скоростью подачи маховичком),

можно использовать маховичок толчковой подачи для изменения скорости подачи от 0% до 999%

с приращением ±1%. При нажатии клавиши "Handle Control Spindle" (управление шпинделем с

маховичка), можно использовать маховичок толчковой подачи для изменения скорости вращения

шпинделя от 0% до 999% с приращением ±1%.

Скорость ускоренных перемещений (G00) при помощи вспомогательной клавиатуры можно ограничить

значениями 5%, 25% или 50% от максимального. Если 100% скорость ускоренного перемещения

слишком велика, можно установить 50% от максимального значения при помощи настройки 10.
Клавиши ручной коррекции можно отключить на странице "Settings" (настройки), чтобы оператор не

смог их использовать. Это настройки 19, 20 и 21.
Кнопка Feed Hold (остановка подачи) действует как кнопка ручной коррекции, при ее нажатии

прекращаются ускоренное перемещение и подача. Для продолжения после остановки подачи

необходимо нажать кнопку "Cycle Start" (запуск цикла). Срабатывание выключателя дверцы

ограждения приводит к аналогичному результату, только при открытии дверцы на дисплее

отображается сообщение «Door Hold» (останов по открыванию двери). При закрытии дверцы система

управления находится в состоянии "Feed Hold" (остановка подачи) и для продолжения работы

необходимо нажать "Cycle Start" (запуск цикла). Состояния "Door Hold" (останов по открыванию двери)

и "Feed Hold" (остановка подачи) не останавливают перемещения вспомогательных осей.
Оператор может выполнить ручную коррекцию настройки СОЖ, нажав кнопку COOLNT (СОЖ). Насос

будет оставаться во включенном или выключенном состоянии до следующего M-кода или действия

оператора (см. настройку 32).
Можно сбросить ручную коррекцию на значения по умолчанию кодом М06, M30 и/или нажатием RESET

(сброс) (см. настройку 83, 87, 88).

лавиши

дисплея

Клавиши дисплеев обеспечивают доступ к дисплею станка, эксплуатационным данным и страницам

справки. Они часто используются для смены активного окна в функциональном режиме. Некоторые из

этих клавиш при многократном нажатии отображают дополнительные экраны.

Prgrm/Convrs

- Выбирает панель активной программы в большинстве режимов. В режиме EDIT

(редактирование): режим РВД, нажмите для осуществления доступа к ВБК и СИП/WIPS (система

программирования Windows) (если они установлены).

Posit

(положение) - Выбирает окно положения, расположенное внизу по центру большинства экранов.

Представляет текущее положение осей. Переключение между соответствующими положениями

осуществляется нажатием клавши POSIT. Для отбора представляемых в панели осей нажмите

клавишу с буквой для каждой оси, данные которой нужно вывести на экран, и нажмите клавишу

WRITE/ENTER (запись/ввод). Положение каждой оси будет представлено в заданном порядке.

Offset

(коррекция) - Нажмите для переключения между двумя таблицами коррекции. Выберите

таблицу Tool Offsets (коррекция на инструмент) для вывода на экран и редактирования геометрии

длины инструмента, величины коррекции на радиус, коррекции на износ и положения сопла подачи

СОЖ. Выберите таблицу Work Offsets (коррекция детали) для вывода на экран и редактирования

используемых в программе значений коррекции детали, определенных G-кодами.

Curnt Comds

(текущие команды) - Нажмите PAGE UP / PAGE DOWN (предыдущая/следующая стр.)

для прокрутки меню для выбора Maintenance (техобслуживание), Tool Life (ресурс инструмента),

Tool Load (перегрузка инструмента), Advanced Tool Management (ATM) (расширенное управление

инструментом - РУИ), System Variables (системные переменные), Clock settings (установка часов) и

timer / counter settings (установка таймера/счетчика).

Alarm / Mesgs

(сигналы об ошибке / сообщения) - Отображает экраны панели просмотра сигналов

об ошибке сигналов и сообщений. Есть три экрана сигналов об ошибке, первый показывает список

текущих сигналов об ошибке (первое нажатие кнопки "Alarm/Mesgs" (сигналы об ошибке/сообщения)).

Нажмите на правую клавишу курсора для просмотра Alarm History (хронологии сигналов об ошибке).

Используйте верхнюю и нижнюю клавиши курсора для просмотра записей в хронологии сообщений об

ошибке, нажмите клавишу F2 для записи на устройство памяти.

Param / Dgnos

(параметры / диагностика) - Отображает параметры, определяющие работу станка. В

меню со вкладками параметры объединены по категориям, для поиска известного параметра введите

его номер и нажмите клавишу со стрелкой вверх или вниз. Параметры устанавливаются на заводе-

изготовителе станка и должны корректироваться только уполномоченным персоналом Haas.
Повторное нажатие клавиши "Param/Dgnos" (параметры/диагностика) отображает первую страницу

диагностических данных. Эта информация используется главным образом для поиска неисправностей

специалистами сервисной службы компании HAAS. Первая страница диагностических данных

отображает состояние дискретных входов и выходов. При нажатии Page Down (следующая страница)

отображаются дополнительные страницы диагностических данных.

Setng / Graph

(Параметры настройки/Графика) - отображает и позволяет менять пользовательские

настройки. Как и Parameters (параметры), Settings (настройки) в меню со вкладками также объединены

по категориям. Для поиска конкретной настройки введите ее номер и нажмите клавишу со стрелкой

вверх или вниз.
Повторное нажатие Setng/Graph (настройки/графика) переключает в графический режим. В

графическом режиме отображается рассчитанная программой траектория инструмента, при

необходимости можно выполнить отладку программы до ее выполнения (см. «Графический режим» в

разделе «Эксплуатация»).

Help / Calc

(справка / калькулятор) - Отображает разделы справки в меню со вкладками. См. раздел

«Функция справка с вкладками / калькулятор» где содержится подробная информация.

лавиши

курсора

Используйте клавиши курсора для перемещения по экранам и полям системы управления и для

редактирования программ ЧПУ.

Home

(исходное положение) - Эта кнопка перемещает курсор в верхнюю позицию на экране, при

редактировании это верхний левый блок программы.

Стрелки вверх / вниз

- Перемещают курсор вверх/вниз на один элемент, блок или поле.

Page Up / Down

(предыдущая/следующая страница) - Используются для переключения экранов или

постраничной прокрутки программы.

Стрелка влево

- Используется для выбора отдельно редактируемого элемента, перемещает курсор

влево. Используется для прокрутки списка настроек.

Стрелка вправо -

Используется при просмотре программы для выбора отдельно редактируемого

элемента, перемещает курсор вправо. Используется для прокрутки вариантов параметра настройки и

перемещает окно увеличенного изображения вправо в режиме графики.

End

(конец) - Эта кнопка перемещает курсор к самому нижнему элементу экрана. В режиме

редактирования это последний блок программы.

уквенные

клавиши

Буквенные клавиши позволяют вводить буквы и некоторые специальные символы. Для ввода

некоторых специальных символов сначала следует нажать клавишу Shift.

Shift

(регистр) - Клавиша регистра «shift» дает доступ к дополнительным символам клавиатуры.

Дополнительные символы обозначены вверху слева на некоторых буквенных и цифровых клавиш. Для

ввода этих символов в строку ввода данных следует последовательно нажать клавишу Shift и клавишу

с символом. При вводе текста по умолчанию установлены ЗАГЛАВНЫЕ БУКВЫ. Для ввода строчных

символов нажмите и удерживайте клавишу Shift.
Если на станке установлена пятая ось выбор оси В для толчковой подачи производится путем нажатия

кнопки Shift, а затем клавиш толчковой подачи +/-A.

EOB

- Это символ «Конец блока». На экране он отображается в виде точки с запятой (;) и обозначает

конец программной строки.

( )

- Круглые скобки используются для отделения команд программы ЧПУ от пользовательских

комментариев. Всегда вводятся попарно. Примечание: Недопустимые строки текста программы,

обнаруженные в процессе приема программы через порт RS-232, заключаются в круглые скобки и

вставляются в программу.

- Правая наклонная черта используется в функции Block Delete (удаление блока) и в выражениях

макросов. Если этот символ стоит в блоке первым и функция удаления блока включена, то такой

не блок будет выполняться во время обработки. Другое назначение этого символа - операции

арифметического деления в выражениях макросов (см. раздел "Макросы").

[ ]

- Квадратные скобки используются в макрофункциях. Макросы - это дополнительные средства

программного обеспечения.

лавиши

режимов

Клавиши режимов изменяют рабочее состояние станка с ЧПУ. После нажатия кнопки режима можно

пользоваться клавишами, расположенными с ней в одном ряду. Текущий режим всегда отображается в

верхней строке по центру текущего окна.

EDIT

(редактировать) - Выбор режима редактирования. Этот режим используется для редактирования

программ в памяти системы управления. В режиме редактирования имеются два окна редактирования:

одно - для текущей активной программы, и другое - для фонового редактирования. Переключение

между двумя окнами осуществляется нажатием клавиши EDIT (редактирование). Для доступа к

всплывающим меню нажмите F1.

Insert

(вставка) - При нажатии этой кнопки в программу вводятся команды (в позицию перед курсором).

Кроме того, эта клавиша вставляет в позицию курсора текст из буфера обмена, а также используется

для копирования блоков кода в программе.

Alter

(изменить) - При нажатии этой кнопки происходит замена выделенной команды или текста

введенной командой или текстом. Кроме того, эта клавиша заменяет значения выделенных

переменных текстом из буфера обмена или перемещает выбранный блок.

Delete

(удалить) - Удаляет элемент в позиции курсора или выбранный блок программы.

Undo

(отмена) - Отменяет до 9 последних изменений, внесенных в программу при редактировании,

или отменяет выделение блока.

MEM

(память) - Выбор режима "память". Это экран представляет активную программу и другую

информацию, необходимую при обработке детали.

Single Block

(покадровый) - Включает или выключает покадровый режим. При работе в покадровом

режиме после каждого нажатия клавиши Cycle Start (запуск цикла) выполняется только один блок

(кадр) программы.

Dry Run

(пробный прогон) - Используется для фактических перемещений станка без обработки детали

резанием. (см. раздел "Пробный прогон" в главе "Эксплуатация")

Opt Stop

(дополнительная остановка) - включает и выключает дополнительные остановки. См.

описание G103 в главе "G-коды".
При включении этой функции (ON) и наличии в программе кода M01 (дополнительный останов)

в результате выполнения команды M01 станок будет остановлен. Для продолжения работы

следует нажать клавишу Cycle Start (запуск цикла). Однако, в зависимости от состояния функции

опережающего просмотра блоков (G103), может произойти немедленная остановка (см. раздел

"Опережающий просмотр блоков"). Иными словами, функция опережающего просмотра блоков может

привести к тому, что команда дополнительного останова проигнорирует ближайший код M01.
При нажатии клавиши Optional Stop (дополнительный останов) в процессе выполнения программы

действие этой функции начнется только со следующей строки программы.

Block Delete

(удаление блока ) - Включает и выключает функцию удаления блока. При включении этой

опции блоки, начинающиеся косой чертой («/»), игнорируются (не выполняются). Если эта функция

включена, если косая черта находится внутри строки программы, то будут игнорироваться только

команды, стоящие после косой черты. Действие функции удаления блока начинается через две строки

после нажатия клавиши BLOCK DELETE (удаление блока ) за исключением случаев использования

коррекции на режущий инструмент. В такой ситуации действие функции не начнется в течение

выполнения по крайней мере четырех последующих строк. Применение этой функции в процессе

высокоскоростной обработки замедляет обход траекторий, содержащих символ удаления блока.

Режим "удаления блока" остается активным после выключения и включения питания.

MDI/DNC

- режим РВД (ручной ввод данных) - Режим ручного ввода данных, в котором можно писать

программу, но она не сохраняется в памяти. Режим DNC (ГЧПУ) - режим группового числового

программного управления, позволяющий загружать в систему управления большие программы

частями (см. раздел «Режим ГЧПУ»).

Coolnt

(Хладагент) - включает и выключает всопомогательную СОЖ.

Orient Spindle

(ориентация шпинделя) - Поворачивает шпиндель в заданное положение и фиксирует

его. Может использоваться для замера детали при наладке.

ATC FWD / REV

(АУСИ вперед/назад) - Поворачивает револьверную головку на следующий/

предыдущий инструмент. Для установки конкретного инструмента в шпиндель войдите в режим MDI

(ручной ввод данных) или в режим толчковой подачи, введите номер инструмента (T8) и нажмите

клавишу ATC FWD (АУСИ вперед) или ATC REV (реверс АУСИ).

Handle Jog

(маховичок толчковой подачи) - Устанавливает режим толчковой подачи .0001, .1 - 0.0001

дюймов (метрический - 0.001mm) на каждое деление маховичка толчковой подачи. Для пробного

прогона составляет .1 дюйм/мин.

.0001/.1, .001/1., .01/10., .1/100.

- Первое число (числитель) в режиме дюймовых измерений задает

величину подачи на каждый щелчок маховичка толчковой подачи. При работе фрезерного станка в

режиме миллиметровых измерений при толчковой подаче оси первое число умножается на десять

(например, .0001 становится 0.001 мм). Второе число (знаменатель) используется в режиме пробного

прогона и используется для выбора скорости подачи и осевых перемещений.

Zero Ret

(возврат в нулевую точку) - выбирает режим Zero Return (возврат в нулевую точку), который

отображает положение осей для четырех разных категорий, а именно: Operator (оператор), Work G54

(деталь), Machine (станок) и Dist to go (оставшееся перемещение). Нажмите POSIT (положение) для

переключения между категориями.

All

(все) - Возвращает все оси в начало координат станка. Действие клавиши аналогично Power Up/

Restart (включение/перезапуск), с той разницей, что в этом случае не происходит смены инструмента.

Может использоваться для установки исходного положения.

Origin

(начало координат) - Устанавливает выбранные экраны и таймеры на ноль.

Singl Axis

(одна ось) - Возвращает одну ось в начало координат станка. Нажмите нужный клавишу с

буквой оси, а затем клавишу Singl Axis (одна ось). Может использоваться для перемещения одной оси

в исходное положение оси.

HOME G28

(исходное положение) - Возвращает все оси станка в начало координат станка в режиме

ускоренного перемещения. Home G28 (исходное положение) можно использовать для перемещения

в исходное положение одной оси, если нажать клавишу с буквой нужной оси, а затем кнопку Home

G28. ВНИМАНИЕ! При выполнении этой команды не выдается предупредительное сообщение для

предупреждения оператора о возможных столкновениях. Например, если ось Z находится среди

деталей, обнуление оси X или Y может привести к удару.

List Prog

(список программ) - Осуществляет управление процессом загрузки и хранения всех данных в

системе управления.

Select Prog

(выбрать программу) - Делает выделенную программу активной программой. Примечание:

Активная программа в списке программ отмечена стоящим перед ней символом «A». Оперируйте

группами программ при помощи клавиш WRITE/ENTER (запись/ввод), чтобы поставить отметки около

требуемых программ, затем нажмите F1 для выбора функции.

Send

(передача) - Передает программу через последовательный порт RS-232.

Recv

(принять) - Осуществляет прием программ через последовательный порт RS-232.

Erase Prog

(стереть программу) - В режиме List Prog (список программ) стирает программу, выбранную

курсором, или в режиме MDI (ручной ввод данных) стирает программу полностью.

ифровые

клавиши

Цифровые клавиши позволяют вводить в систему управления числа и специальные символы.

Cancel

(отмена) - Клавиша «Отмена» используется для удаления последнего введенного символа.

Space

(пробел) - Используется для форматирования комментариев, размещенных в программах или в

области сообщений.

Write / Enter

(запись/ввод) - Универсальная клавиша ввода.

(знак минус) - Используется для ввода отрицательных чисел.

(десятичная точка) - Используется для ввода десятичных дробей.

нимок

экрана

Система управления может сделать снимок текущего экрана и автоматически сохранить его на

подключенном устройстве USB или жестком диске. Если устройство USB не подключено, и станок не

оснащен жестким диском, изображение не будет сохранено.
Для сохранения снимка экрана под именем «snapshot.bmp», которое используется по умолчанию,

нажмите SHIFT, затем F1. При этом будет стерт снимок экрана, ранее сохраненный с именем,

использующимся по умолчанию.
Дополнительно можно ввести имя файла в строку ввода перед снимком экрана. Система управления

добавляет расширение файла «*.bmp» автоматически.

аТа

ремя

Система управления имеет функцию часов и календаря. Для просмотра даты и времени нажимайте

кнопку CURNT COMDS (текущие команды), затем Page Up/Down Help (справка стр. вверх/вниз) до тех

пор, пока на экране не появится дата и время.
Для корректировки нажмите Emergency Stop (аварийный останов), введите текущую дату (в формате

ММ-ДД-ГГГГ) или текущее время (в формате ЧЧ:ММ) и нажмите WRITE/ENTER (запись/ввод). По

окончанию выполните сброс аварийной остановки.

правка

со

вкладками

функция

калькуляТора

Нажмите HELP/CALC (справка/калькулятор) для вывода меню справки со вкладками. Если при

нажатии HELP/CALC (справка/калькулятор) появляется всплывающее меню справки, снова нажмите

HELP/CALC (справка/калькулятор) для доступа к меню со вкладками. Передвигайтесь между

вкладками при помощи стрелок курсора. Нажмите WRITE/ENTER (запись/ввод) для выбора вкладки,

нажмите CANCEL (отмена), чтобы вернуться на один уровень вкладки назад. Далее описаны основные

категории вкладок и вложенных вкладок:

Справка

Система экранной справки включает все содержание руководства оператора. Если выбрать вкладку

«Справка», будет показано содержание справки. Выделите тему с помощью клавиш курсора и нажмите

WRITE/ENTER (запись/ввод) для просмотра содержание темы. Выберите в меню подраздела таким же

образом.
Для прокрутки страниц пользуйтесь маховичком толчковой подачи или клавишами Up/Down (стрелка

вверх/вниз). Для перехода к следующей теме используйте клавиши курсора влево/вправо. Нажмите

ИСХОДНОЕ ПОЛОЖЕНИЕ для возврата к главной таблице содержания.
Нажмите F1 для поиска в содержании руководства, или нажмите «ОТМЕНА» для выхода из вкладки

«Справка» и выбора вкладки «Поиск».

Поиск

Используйте вкладку «Поиск» для поиска в содержании справки по ключевым словам. Введите

слово для поиска в текстовом поле и нажмите F1для выполнения поиска. Страница с результатами

отображает разделы, которые содержат термин поиска; выделите раздел, и нажмите WRITE/ENTER

(ЗАПИСЬ/ВВОД) для просмотра результатов.

Сверлильный стол

Представляет размер сверлильного стола с десятичными эквивалентами и размерами метчика.

Калькулятор

Функции калькулятора находятся в третьей вкладке справки. Выберите калькулятор из нижних вкладок

и для его использования нажмите WRITE/ENTER (запись/ввод).
Калькулятор производит простые арифметические операции: сложение, вычитание, умножение

и деление. При выборе одной из функций окно калькулятора появляется с указанием возможных

операций (LOAD, +, -, *, и /). По умолчанию выделена функция Load (загрузка), а остальные функции

выбираются клавишами курсора "влево" и "вправо". Для ввода числа наберите его на клавиатуре

и нажмите клавишу WRITE/ENTER (запись/ввод). Если введено число и выбрана функция LOAD

(загрузить), введенное число автоматически помещается в окно калькулятора. Если введено число

и выбрана другая функция (

+ - * /

), калькулятор выполнит соответствующее действие между только

что введенным числом и числом, которое уже было в его окне. Калькулятор также допускает ввод

математических выражений, таких как 23*4-5.2+6/2, оценивает выражение (выполнив сначала

умножение и деление) и помещает результат, в данном случае 89.8, в окно.
Обратите внимание, что данные нельзя ввести в какое-либо поле с выделенным названием. Для

непосредственного изменения поля удалите данные из других полей, пока метка не перестанет быть

Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011) - часть 2
