REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. Руководство по эксплуатации (Версия 7.0) - часть 3

Наименование журнала

Доступ с ПУ

Доступ с TELARM

Количество записей

Журнал неисправностей

Да

Да

1000

Журнал аварий

Нет

Да

10000

Журнал нагрузок

Нет

Да

9000

Журнал изменений

Нет

Да

100

4.4.2. Запрос журналов

Запрос журналов может быть выполнен через TELARM Lite.

Последовательность действий:

1. Выполнить подключение к реклоузеру (см. п. 4.2.2).

2. В области Журналы нажмите кнопку «Вычитать все логи».

3. Запустится процесс вычитки журналов из устройства (см.Рис.4.31). Ссылки для

перехода в соответствующие журналы станут не активными. Дождитесь полной

загрузки журналов из устройства.

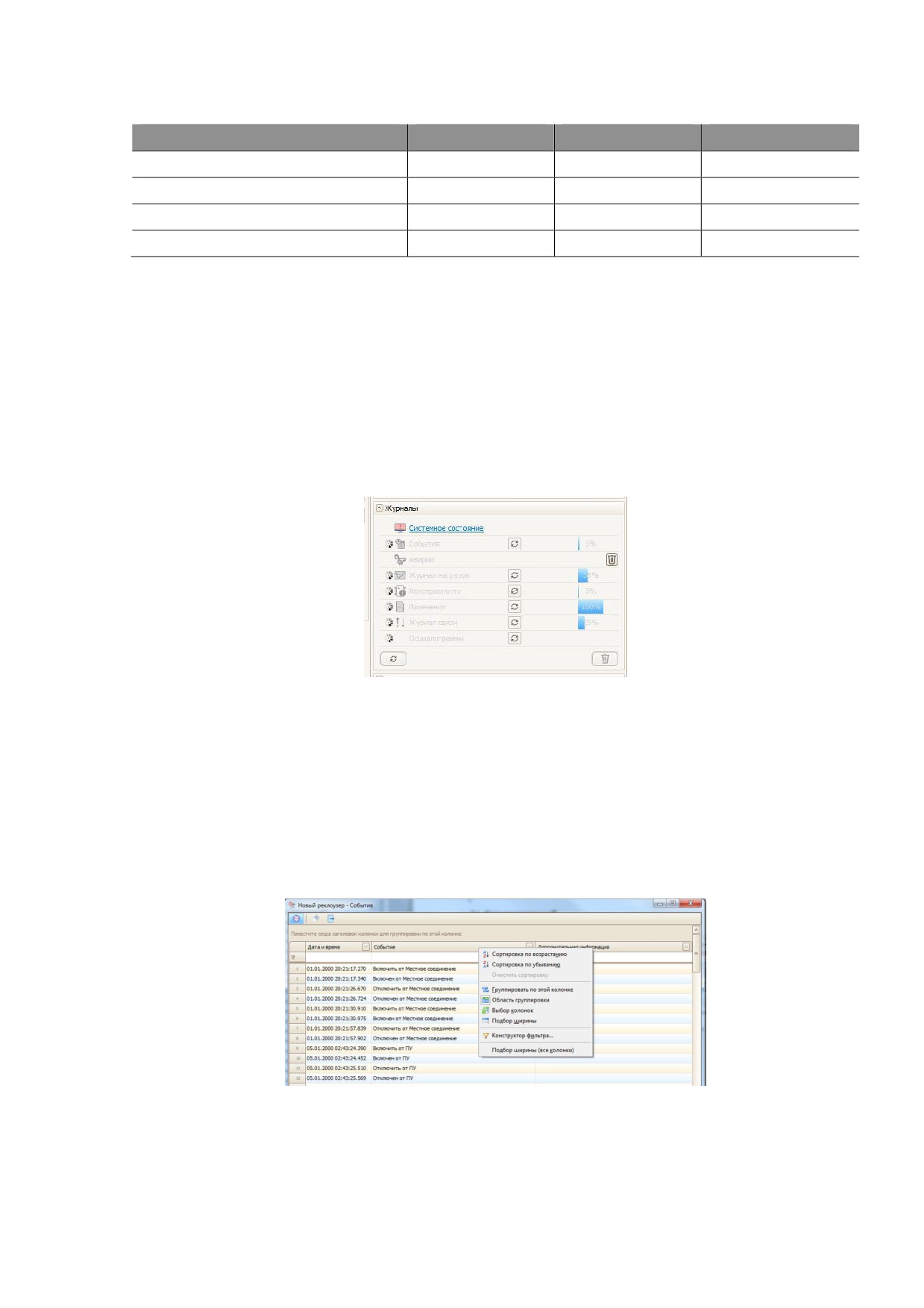

Рис.4.31. Область Настройки (уставки)

4.4.3. Фильтр данных

4.4.3.1. Группировка данных по типу содержимого столбца

Для того, чтобы сгруппировать строки по значению некоторого столбца перетащите,

зажав и удерживая ЛКМ, заголовок этого столбца на панель группировки или вызовите

контекстное меню, кликнув на заголовке соответствующего столбца ПКМ и выберите в нём

пункт «Группировать по этой колонке».

Рис.4.32. Окно журнала

Для того чтобы разгруппировать данные нужно перетащить сгруппированный столбец

обратно на его место, либо кликнуть по заголовку сгруппированного столбца правой

кнопкой мыши и в появившемся контекстном меню выбрать команду «Разгруппировать»

4.4.3.2. Сортировка

Для того, что бы отсортировать содержимое столбца в алфавитном порядке один раз

кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на заголовке

столбца ПКМ, и выберите в нём пункт «Сортировать по возрастанию».

Для того, что бы сортировать содержимое этого же столбца в обратном порядке повторно

один раз кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на

заголовке столбца ПКМ, и выберите в нём пункт «Сортировать по убыванию».

Чтобы отменить сортировку столбца необходимо однократно кликнуть ЛКМ по заголовку с

зажатой клавишей “Ctrl” или в контекстном меню выбрать пункт «Очистить сортировку»

4.4.3.3. Быстрый фильтр по значению

Чтобы оставить в таблице строки, у которых в заданном столбце значение равно

некоторой строке - наведите указатель мыши на интересующий столбец и нажмите на

значок

после чего в выпадающем списке выберите значение.

Чтобы оставить только данные, начинающиеся с определённой строки, введите её в поле

быстрой фильтрации (располагается сразу под название столбца).

4.4.4. Открытие журналов

Для перехода в журнал необходимо кликнуть по ссылке необходимого типа журнала

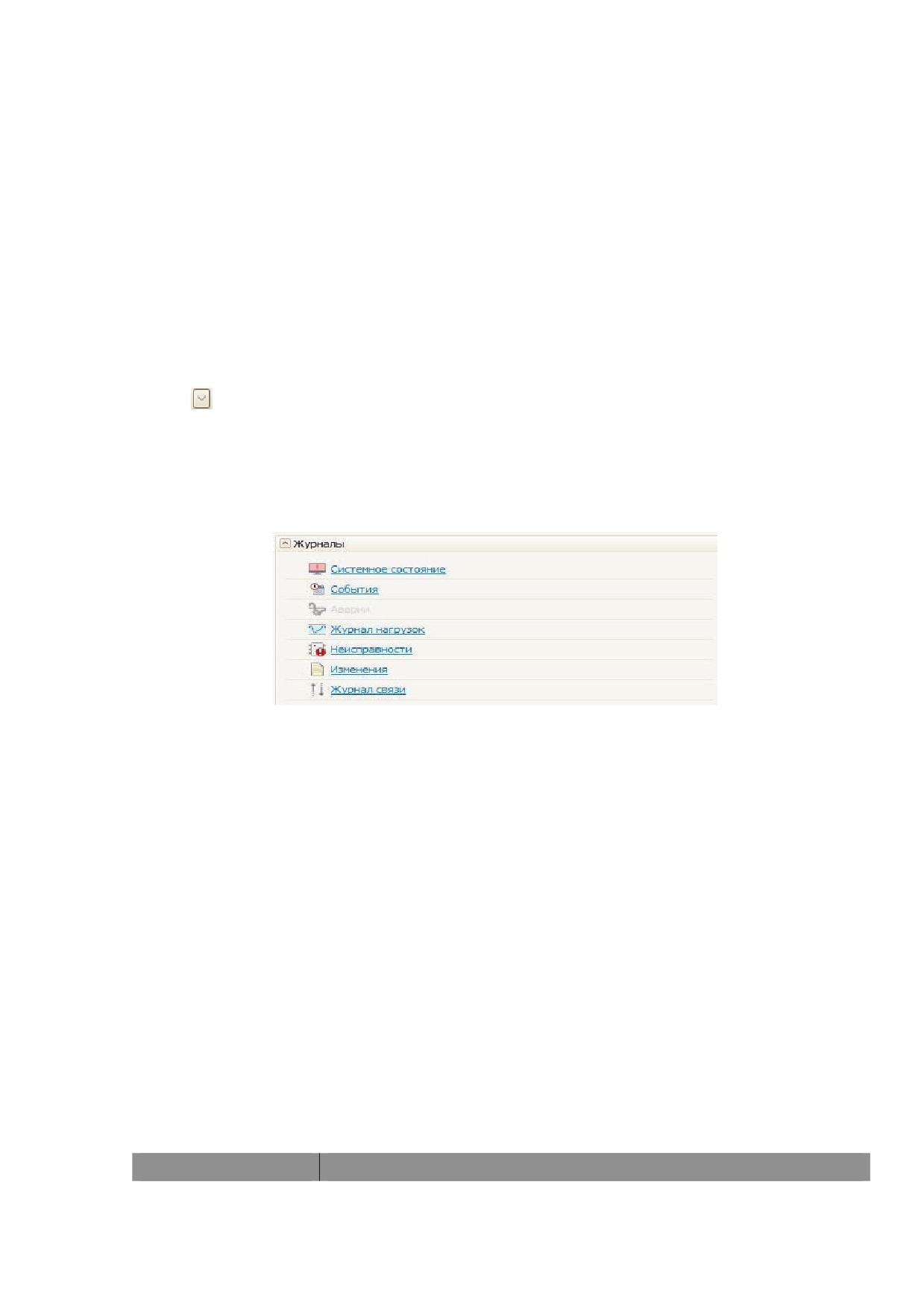

Рис.4.33. Область управления журналами

Если в памяти реклоузера есть новые, не скачанные записи в журналах, то в строке

данного журнала появится надпись «NEW Х», где Х — это число новых записей. Для

обновления записей нажмите кнопку «Скачать».

4.5. Возможные неисправности и способы их устранения

4.5.1. Поиск неисправностей

Шкаф управления обладает функцией самодиагностики. При выявлении неисправности

выдается предупредительный сигнал:

• на панель управления;

• по каналам передачи данных.

Для определения типа неисправности необходимо:

• скачать журнал неисправностей с помощью TELARM Lite;

• просмотреть журнал неисправностей через меню панели управления.

4.5.2. Перечень возможных неисправностей главных цепей

Таблица 4.41. Перечень сигналов неисправностей главных цепей

Неисправность

Рекомендуемые действия к устранению неисправности

Неисправность

Рекомендуемые действия к устранению неисправности

1.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

•

«прозвонить» жилы соединительного кабеля: 1, 3, 5, 7;

•

проверить сопротивление изоляции жил: 1, 3, 5, 7 соединительного

Отказ отключения ВВ

кабеля относительно земли. Значение не менее 5 МОм.

2.

В случае необходимости отключить коммутационный модуль вручную с

помощью кольца ручного отключения. Отключение выполнять с помощью

оперативной штанги

1.

Проверить, что OSM не находится в состоянии механической блокировки.

2.

Проверить, что RC находится в нужном режиме управления:

•

местном для управления с панели;

•

дистанционном для SCADA; TELARM; МДВВ.

Отказ включения ВВ

3.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

•

«прозвонить» жилы соединительного кабеля: 1, 3, 5, 7;

•

проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля

относительно земли. Значение не менее 5 МОм

1.

Проверить, что OSM не находится в состоянии механической блокировки.

2.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

Обрыв цепи ЭМ

•

«прозвонить» жилы соединительного кабеля: 1, 3, 5, 7;

•

проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля

относительно земли. Значение не менее 5 МОм

1.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

Короткое замыкание в

•

«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;

цепи ЭМ

•

проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля

относительно земли. Значение не менее 5 МОм

1.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

•

«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;

Превышение времени

•

проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля

включения

относительно земли. Значение не менее 5 МОм.

2.

Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть,

дождитесь подготовки драйвера к выполнению операции включения (см.

техническое характеристики)

1.

Проверить целостность соединений:

•

подключение разъемов Han к OSM, RC;

•

«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;

Превышение времени

•

проверить сопротивление изоляции жил 1, 3, 5, 7, 9, 13 соединительного

отключения

кабеля относительно земли. Значение не менее 5 МОм.

2.

Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть,

дождитесь подготовки драйвера к выполнению операции отключения (см.

техническое характеристики)

Ошибка драйвера

Не предусмотрено

Драйвер не готов

Подождите время, необходимое для заряда драйвера

В случае, если неисправность не удалось устранить одним из предложенных способов,

рекомендуется обратиться в ближайшее региональное представительство

«Таврида

Электрик».

4.5.3. Перечень возможных неисправностей вторичных цепей

Таблица 4.42. Перечень неисправностей вторичных цепей

Неисправность

Рекомендуемые действия к устранению неисправности

Отказ RCM

Обратиться в представительство «Таврида Электрик»

Неисправность

Рекомендуемые действия к устранению неисправности

Проверить отсутствие напряжения на питающей стороне ЛЭП.

Проверить целостность и правильность подключения цепей оперативного

Отсутствие внешнего

питания.

питания

Проверить исправность источника питания (цепи питающего трансформатора,

автоматический выключатель)

Режим

Восстановить внешнее оперативное питание

энергосбережения

Емкость АБ ниже

1. Восстановить внешнее оперативное питание.

«Уровня отключения»

2. При необходимости уменьшить величину уставки «Уровень отключения»

Отключить оперативное питание (основное и от АКБ). Подать оперативное

RСМ не готов

питание повторно

Ошибка УС

Проверить целостность кабеля питания и кабеля данных RTU

Проверить соответствие настроек порта RS232 в устройстве связи и реклоузере. В

Ошибка инициализации

случае необходимости заново введите настройки в реклоузер и модем.

УС

Проверить включение режима питания внешней нагрузки.

Проверить наличие напряжения на УС

Проверить физическое отсутствие КЗ.

КЗ в цепи УС

Проверить, чтобы мощность приборов, подключенных к данной цепи, не

превышала 15 Вт

Ошибка АКБ

Проверить целостность проводов, которыми подключается АКБ

Ошибка датчика АКБ

Проверить целостность проводов, которыми подключается АКБ

Ошибка возникает, когда МДВВ отсутствует, но в настройках он включен.

Ошибка МДВВ

Отключите в настройках МДВВ

МДВВ отключен

Переподключить МДВВ

BTM отключен

Проверить целостность проводов, которыми подключается Bluetooth-модуль

Проверить целостность и правильность подключения цепей оперативного

Радиатор шкафа учета

питания на клеммах шкафа.

отключен

Проверить целостность проводов, которыми подключается радиатор

Проверить целостность и правильность подключения цепей оперативного

GPRS-модем шкафа учета

питания на клеммах шкафа.

отключен

Проверить целостность проводов, которыми подключается модем

1.

Проверить отсутствие напряжения на питающей стороне ЛЭП.

2.

Проверить целостность и правильность подключения цепей оперативного

Отсутствие внешнего

питания на клеммах шкафа и на ИКК фазы А и В.

питания шкафа учета

3.

Проверить исправность источника питания (цепи питающего

трансформатора, автоматический выключатель)

В случае, если неисправность не удалось устранить одним из предложенных способов,

рекомендуется обратиться в ближайшее региональное представительство

«Таврида

Электрик».

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1. Сервисные операции с главными цепями

5.1.1. Общие требования

Проведения сервисных операций с главными цепями не требуется. При необходимости

могут быть выполнены проверки в соответствии с требованиями действующих нормативных

документов.

5.1.2. Особенности испытания изоляции переменным одноминутным напряжением

Внимание! Перед проведением высоковольтных испытаний провода ОПН необходимо

отключить от высоковольтных выводов коммутационного модуля.

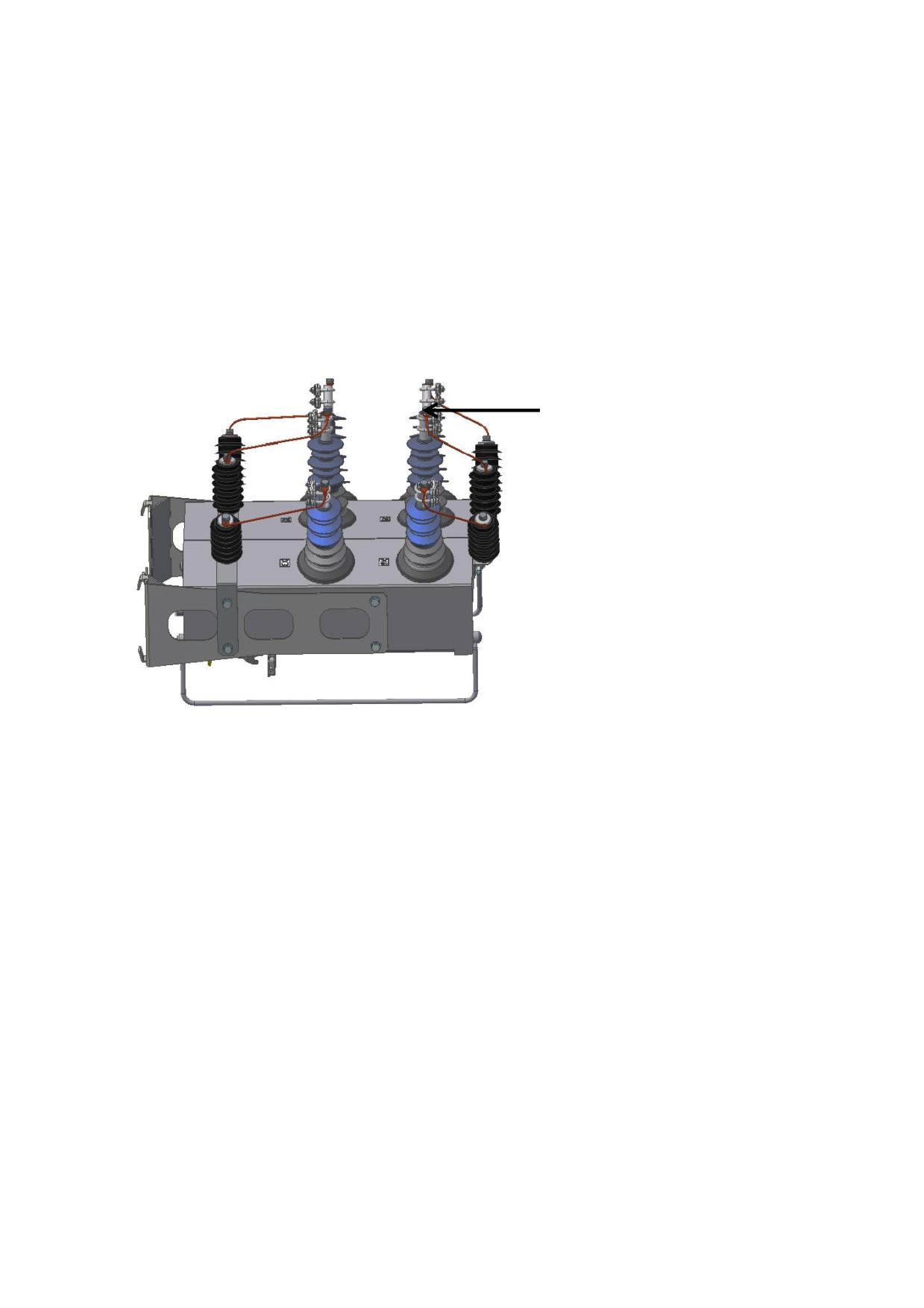

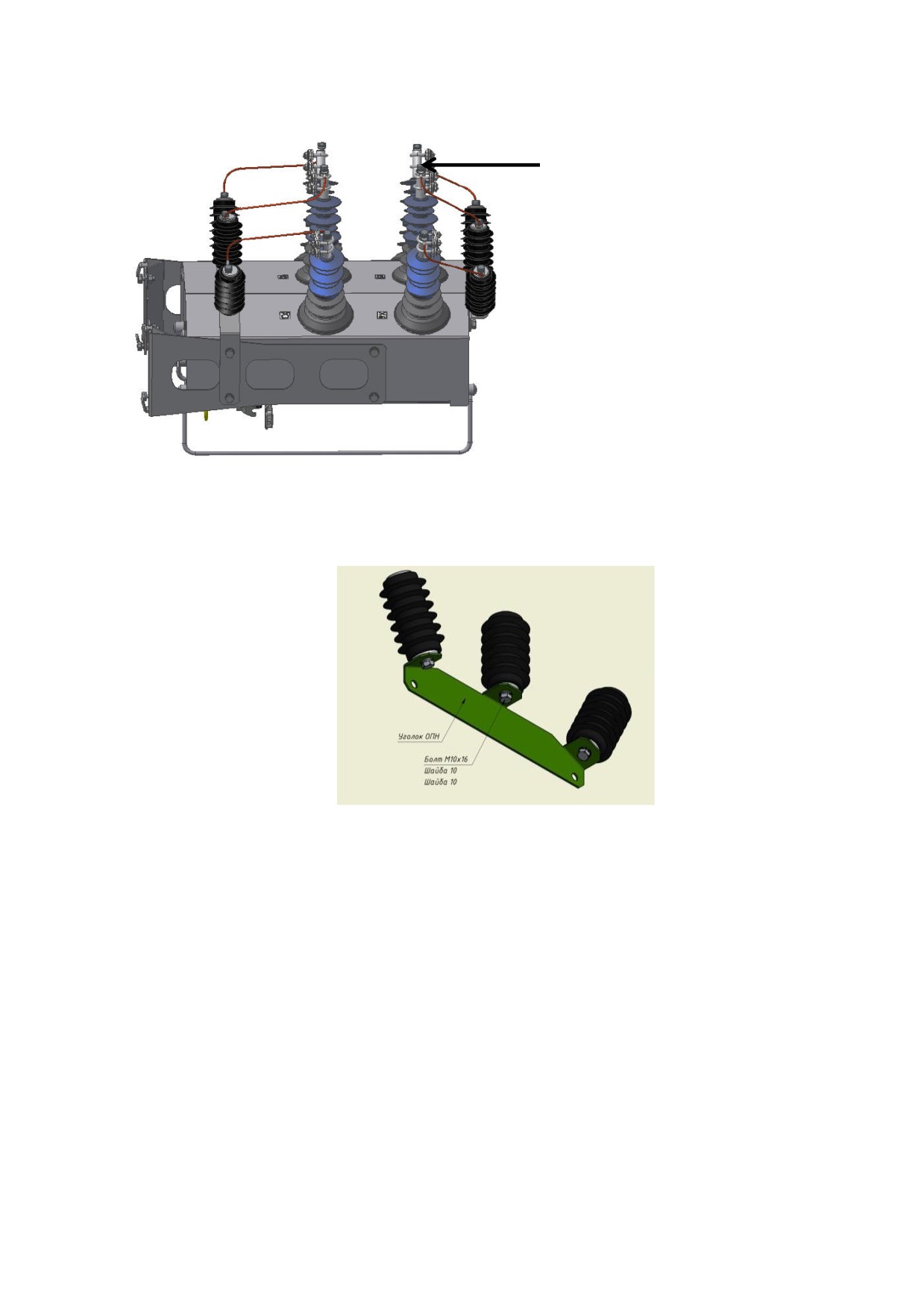

Открутить болт, снять провод

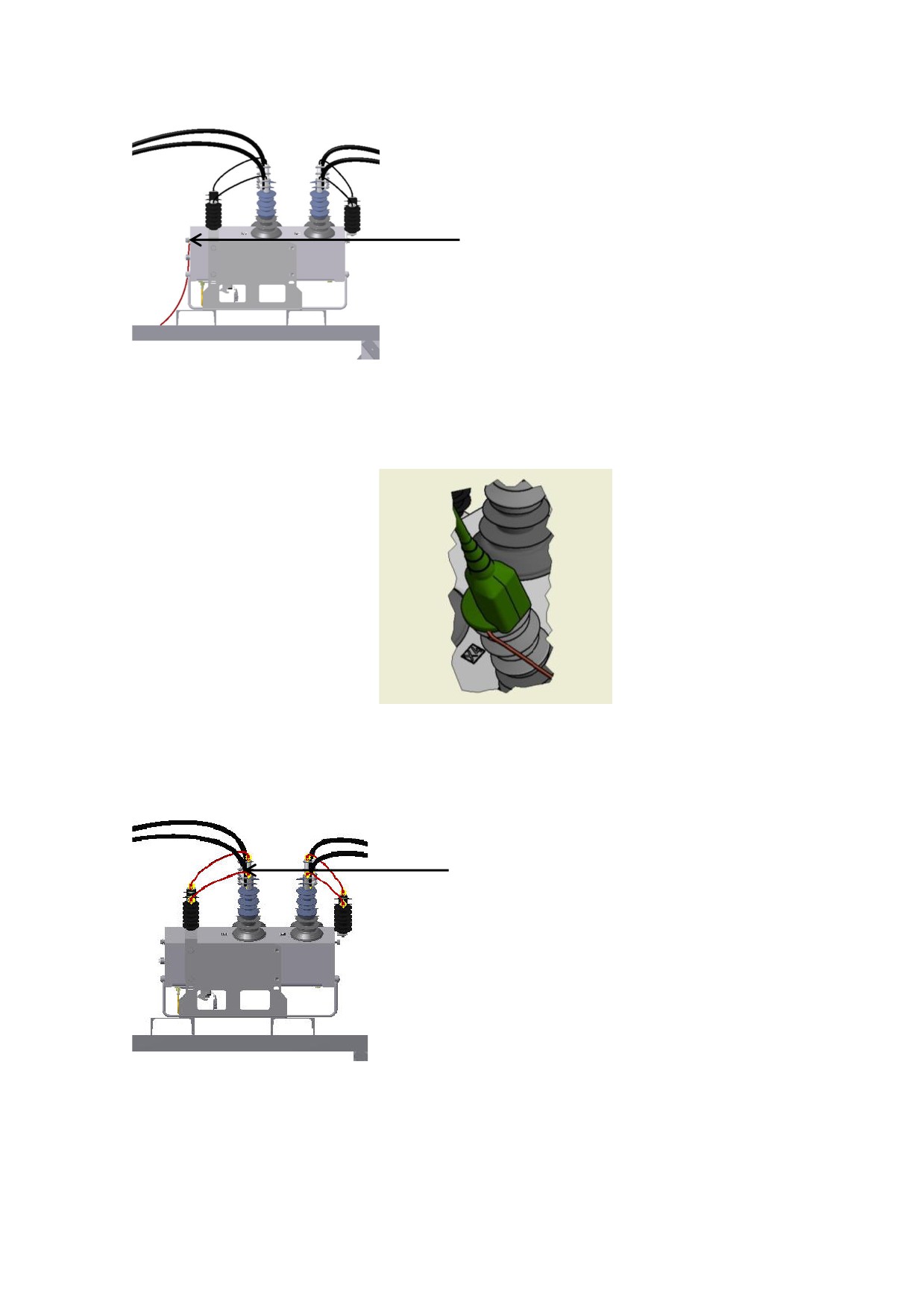

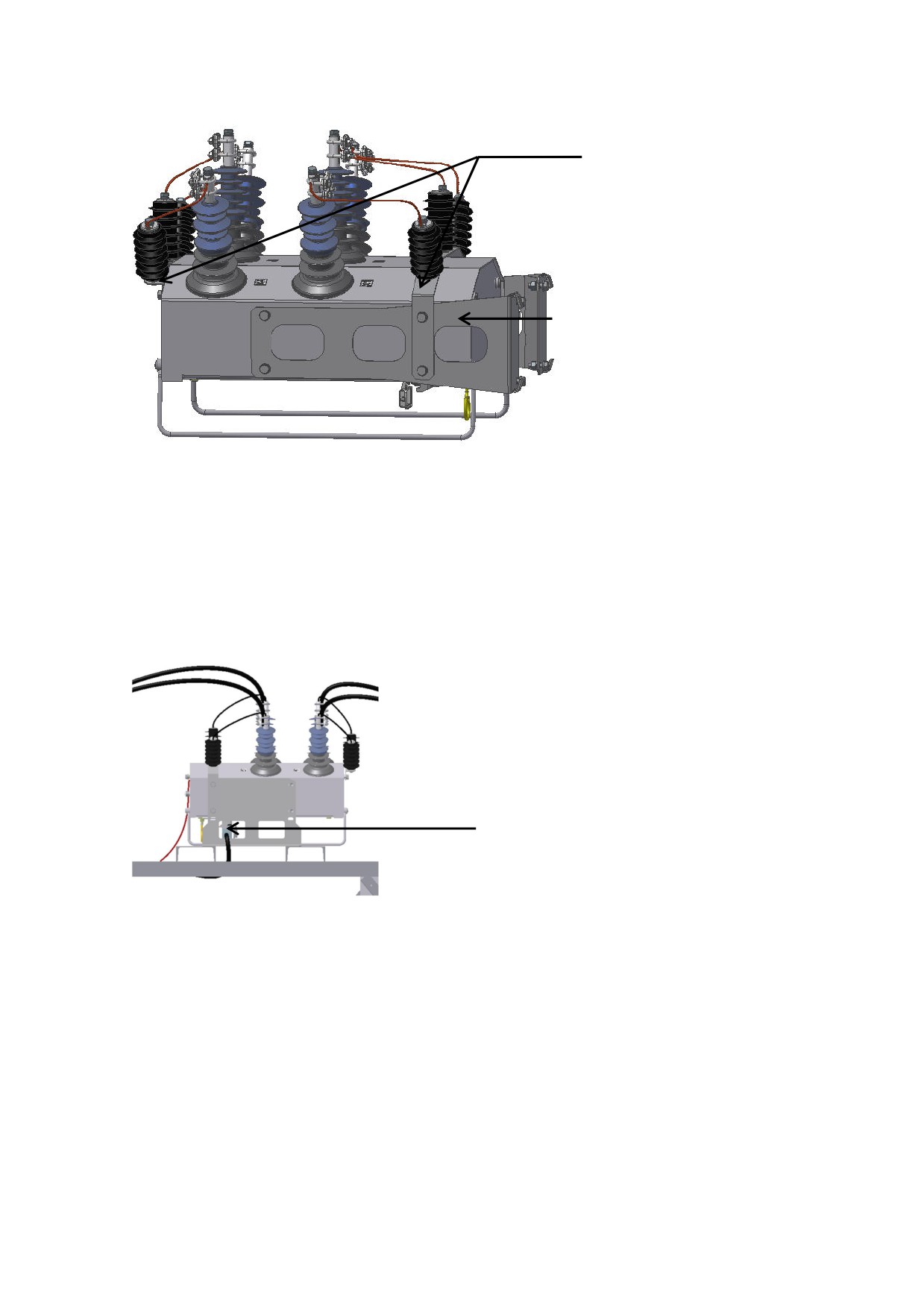

Рис.5.1. Отсоединение ОПН от высоковольтных выводов коммутационного модуля

Испытаниям подвергается изоляция:

•

«фаза-земля»;

• продольная изоляция (изоляция между разомкнутыми контактами ВДК).

Испытательное напряжение при вводе в эксплуатацию составляет 90 % от 42 кВ, т.е.

37,8 кВ.

Испытательное напряжение в процессе эксплуатации составляет 80 % от 42 кВ, т.е.

33,6 кВ.

Подъем напряжения в соответствии с ГОСТ 1516.2 п.7.2.4.

5.1.3. Особенности измерения переходного сопротивления

Проводить измерения рекомендуется приборами, обеспечивающими погрешность не

более 5 % в диапазоне переходных сопротивлений 50 - 100 мкОм.

Значение переходного сопротивления при вводе в эксплуатацию должно соответствовать

таблице 3.3.

Значение переходного сопротивления, измеренное в процессе эксплуатации, должно

отличаться в таблице 3.3 не более чем на 20 % в большую сторону. Если значение выходит

за нормируемые пределы, то требуется выполнить пять операций «В-О».

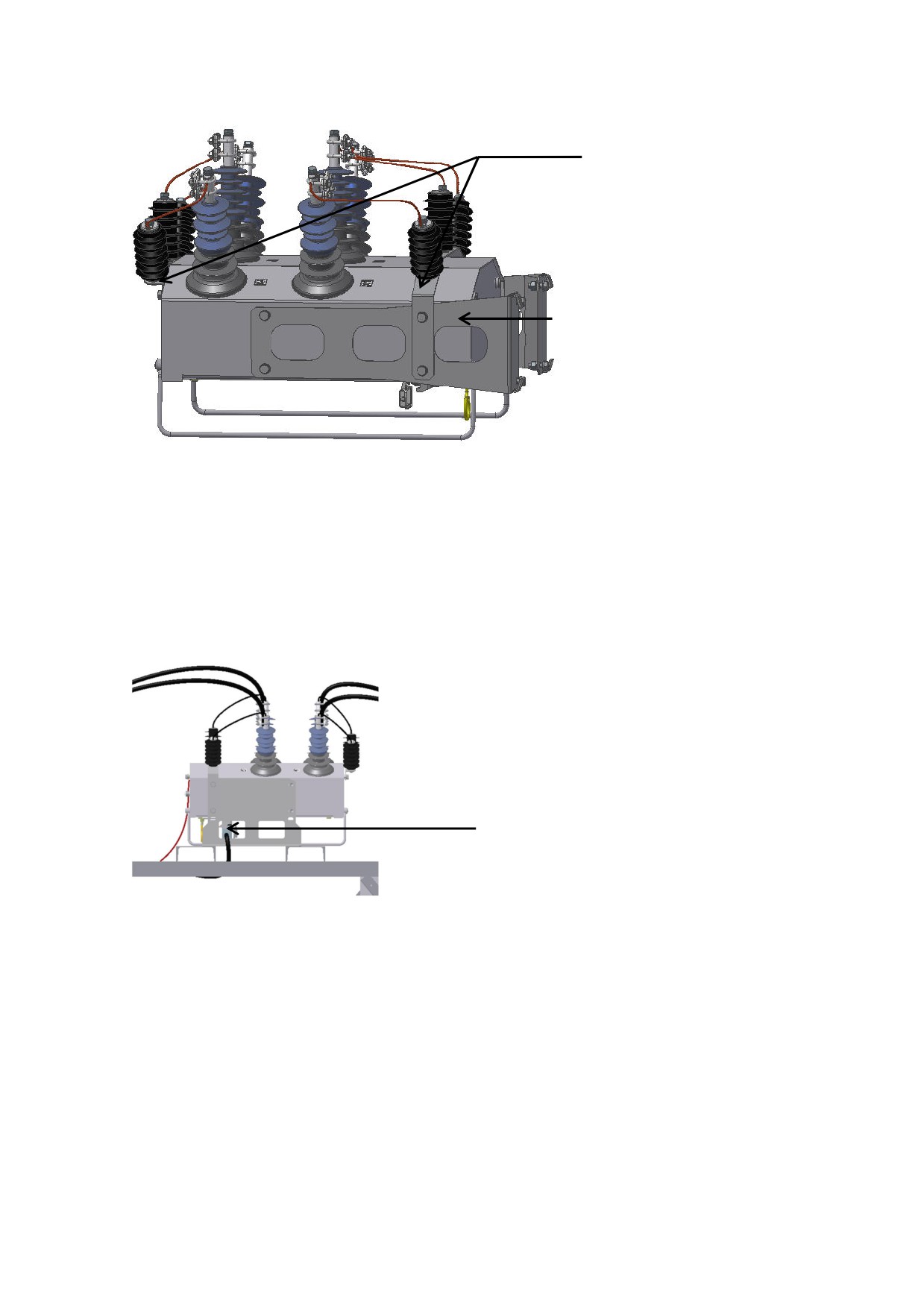

Точки подключения цепей тока

Точки подключения цепей

напряжения

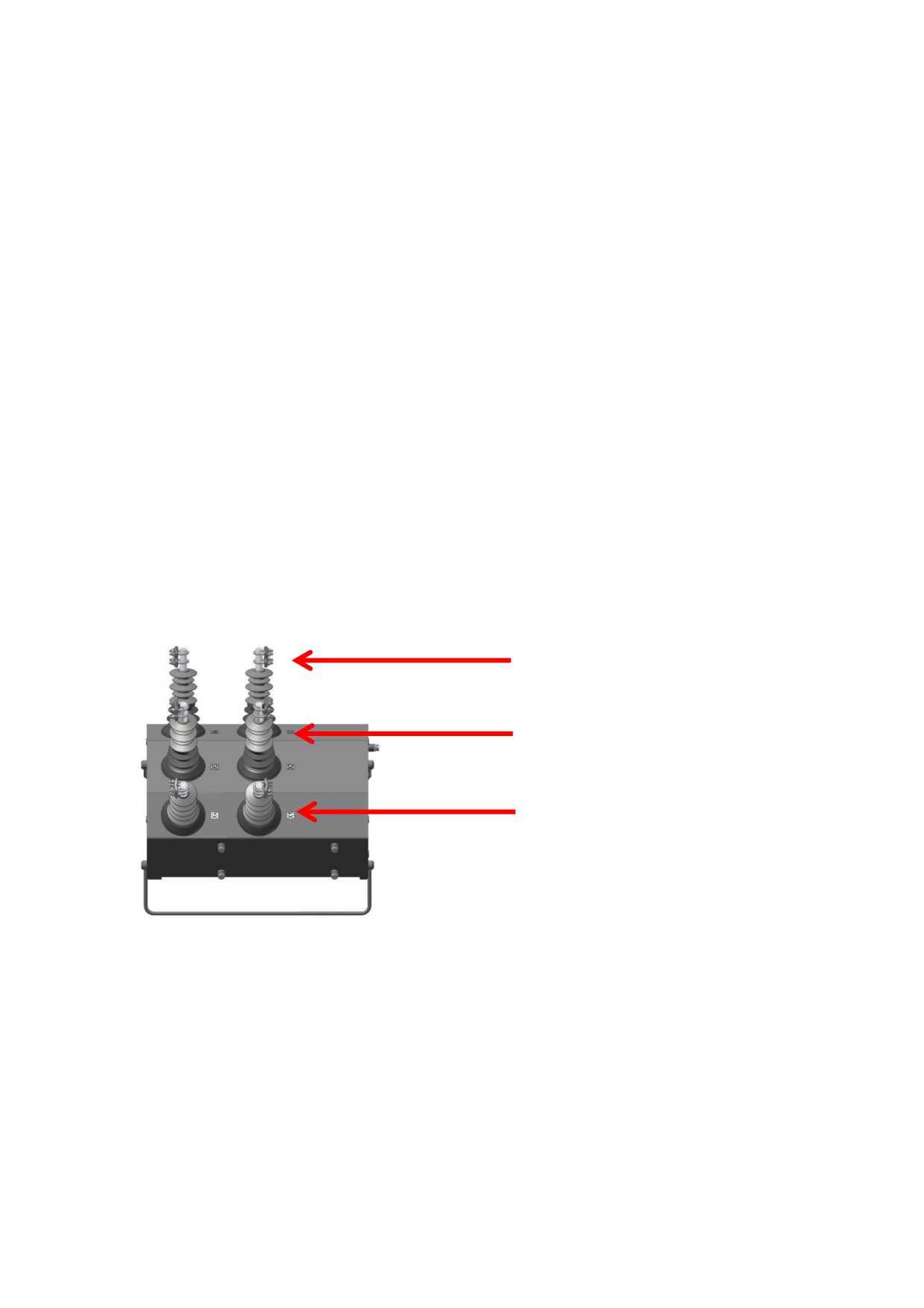

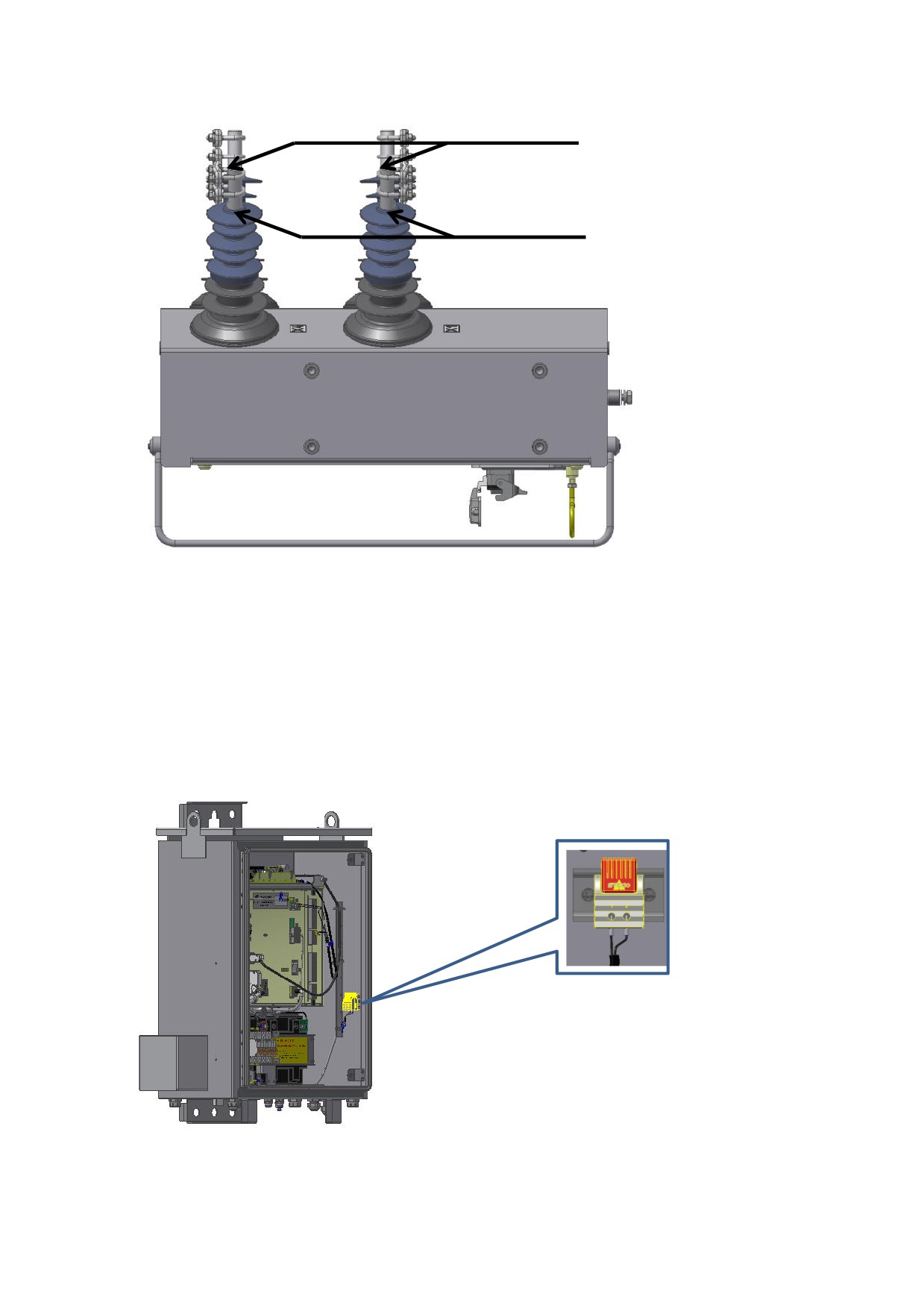

Рис.5.2. Подключение цепей тока и напряжения микроомметра к OSM

Если значение повторно выходит на нормируемые пределы, то следует обратиться в

представительство «Таврида Электрик».

5.2. Сервисные операции с вторичными цепями

5.2.1. Настройка устройства обогрева

Производится на заводе-изготовителе и соответствует температуре включения

обогревателя в диапазоне 0…-10 ^оС.

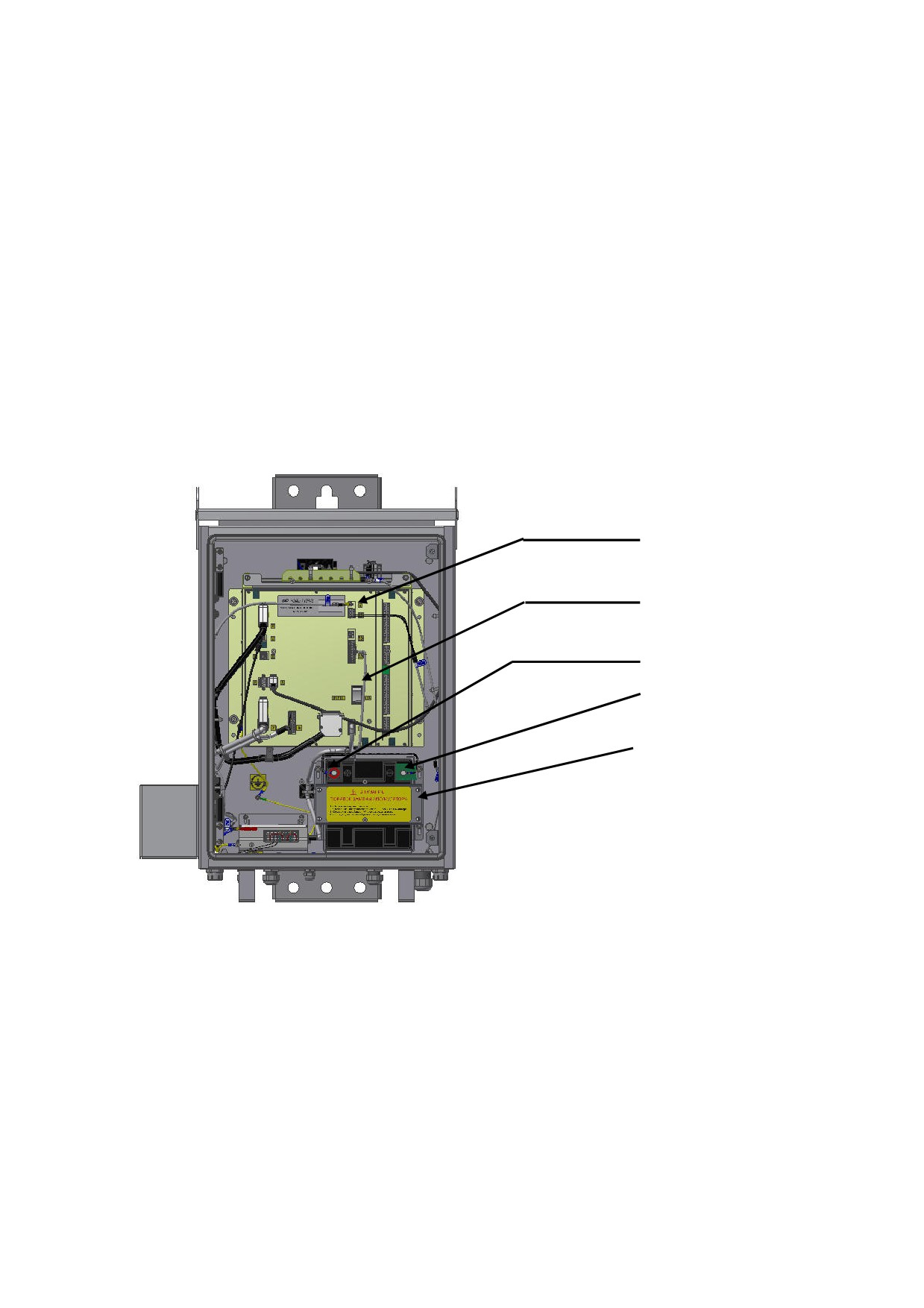

Рис.5.3. Термореле устройства обогрева

5.2.2. Регулировка контрастности панели управления

Для регулировки контрастности нажмите кнопку «Контраст» на панели управления (см. п.

4.1.2).

5.2.3. Очистка журналов

При заполнении журналов более чем на 70-80 % рекомендуется производить их загрузку

в TELARM Lite и выполнять последующую команду очистки памяти.

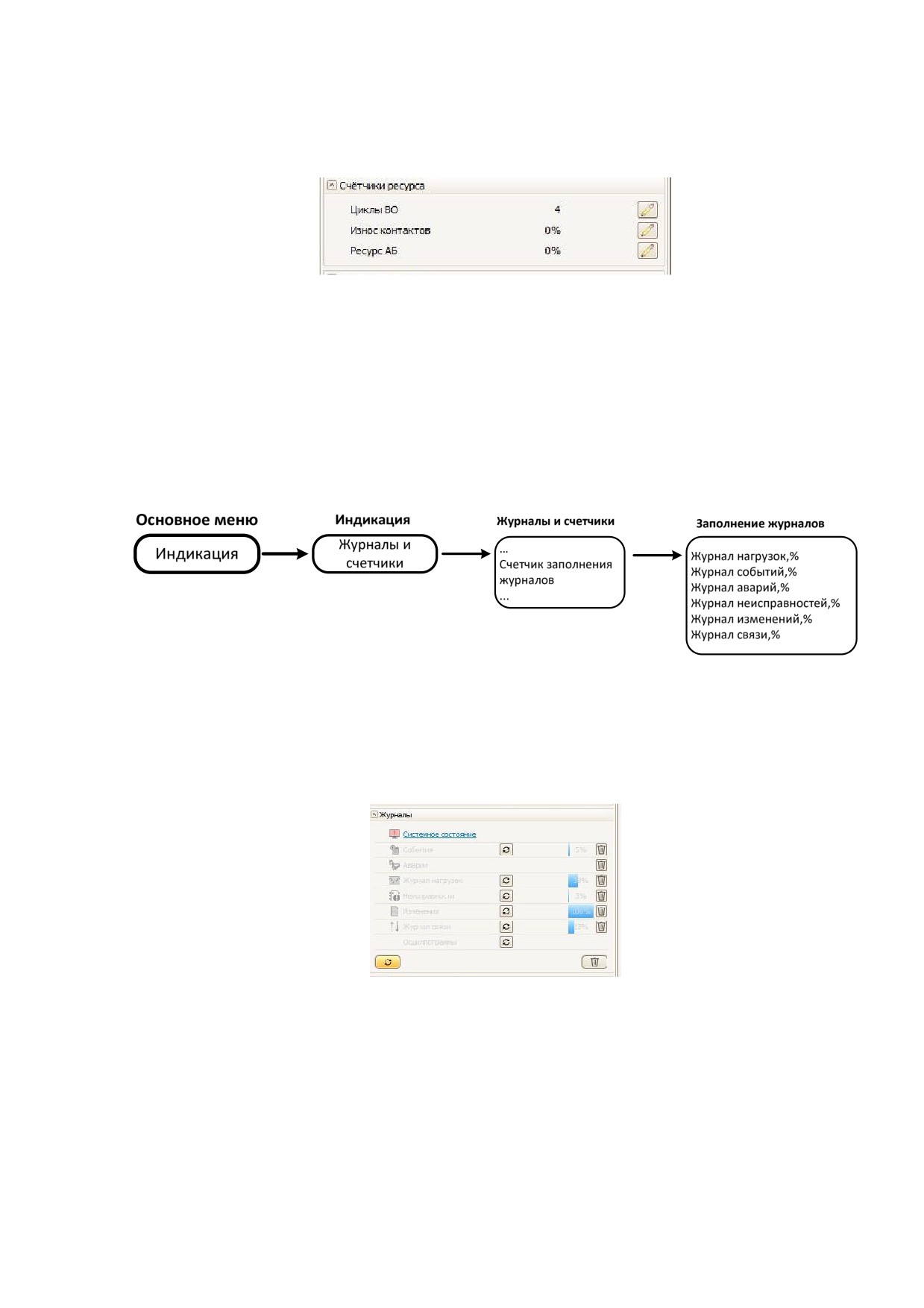

5.2.3.1. Очистка журналов с панели управления

Для очистки журналов с панели управления требуется выполнить

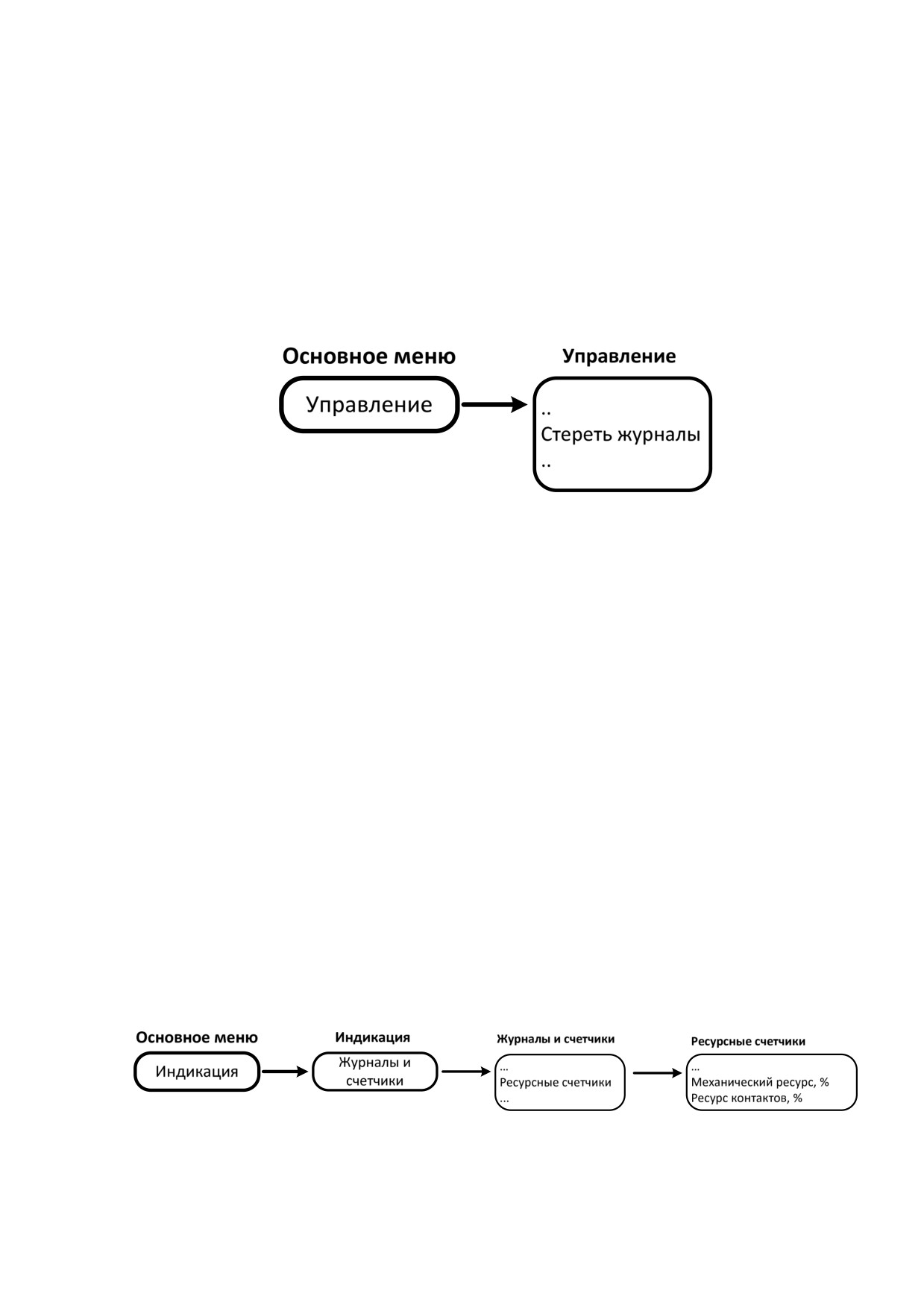

Рис.5.4. Очистка журналов с панели управления

5.2.3.2. Очистка журналов из TELARM Lite

Для очистки журналов из памяти устройства необходимо в онлайн режиме нажать кнопку

«Стереть все журналы». В появившемся окне подтверждения удаления журналов из памяти

устройства нажать кнопку

«Да». При успешном результате очистки журналов в логе

подключения появится запись о выполнении команды «Очистки всех журналов»

5.3. Проверки

5.3.1. Система диагностики неисправностей

Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается

предупредительный или аварийный сигнал:

• на панель управления;

• по каналам передачи данных, если реклоузер подключен в SCADA-систему;

в TELARM Lite, при местном подключении ПК.

5.3.2. Контроль остаточного ресурса

Реклоузер обладает функцией контроля остаточного ресурса:

• коммутационного;

• механического.

Просмотр значений с панели управления выполняется по следующему пути:

Рис.5.5. Контроль остаточного ресурса с панели управления

Остаточный ресурс коммутационного модуля и АБ в TELARM Lite отображается в области

счетчиков.

Рис.5.6. Область счетчиков ресурсв

При выработке механического или коммутационного ресурса рекомендуется заменить

коммутационный модуль.

5.3.3. Контроль заполнения журналов и их очистка

Журналы в составе реклоузера имеют ограниченную емкость. Просмотр заполнения

журналов с панели управления:

Рис.5.7. Просмотр заполнения журналов с панели управления

В TELARM Lite степень заполнения памяти журналов показывается в режиме он-лайн

подключения в области журналов окна управления реклоузером рядом с кнопкой очистки

журналов.

Рис.5.8. Область Журналы

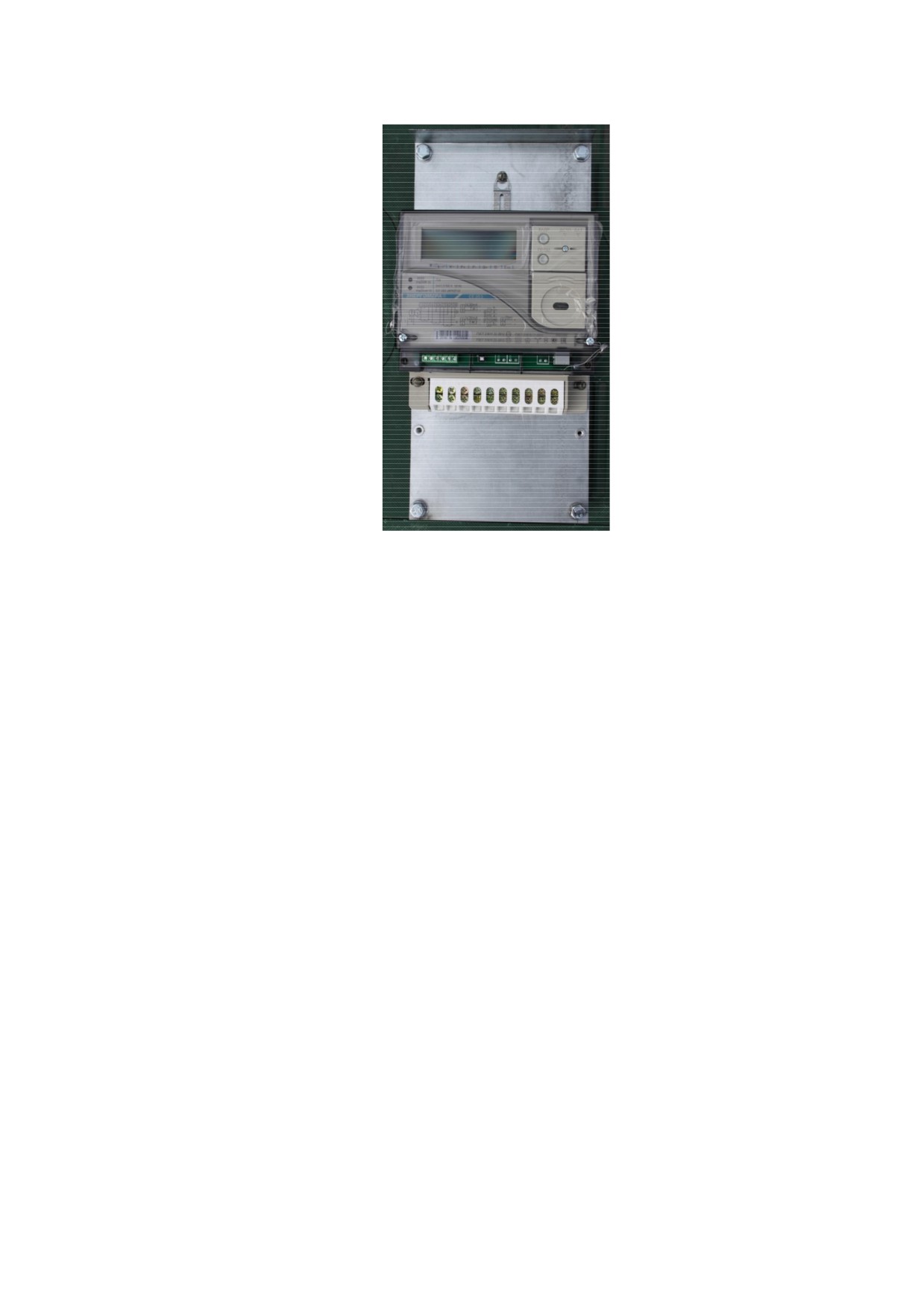

5.3.4. Поверка счетчика электроэнергии

• Счетчик подлежит государственному метрологическому контролю и надзору.

• Поверка счетчика осуществляется только органами Государственной метрологической

службы или аккредитованными метрологическими службами юридических лиц.

• Периодичность поверки указывается в заводском паспорте на конкретный тип

трансформатора

(межповерочный интервал). Рекомендуемый межповерочный

интервал - 8 лет.

5.4. Проверка работы направленных защит

Проверка защит выполняется прогрузкой по первичным цепям.

Для проведения проверки необходимо использовать испытательный прибор,

обладающий следующими функциональными возможностями:

1. Канал по току от 10 А;

2. Канал по напряжению 500 В;

3. Возможность регулировки угла (фазы между током и напряжением)

Если испытательный прибор не позволяет подать напряжение выше

500 В, то

рекомендуется использовать повышающий трансформатор. При использовании

повышающего трансформатора требования к выходному напряжению испытательного

прибора уменьшается на коэффициент трансформации.

5.4.1. Схема подключения

Испытательная схема приведена на Рис.5.9:

• Фаза 1 - подключение цепи тока;

• Фаза 2 - подключение цепи напряжения;

• Фаза 3 - подключение сигнального контакта.

Подключение сигнального

контакта

Подключение цепи тока

Подключение цепи

напряжения

Рис.5.9. Испытательная схема

5.4.2. Последовательность проверки

Последовательность проведения проверки:

1. Установить начальное положение коммутационного модуля: включен или

отключен;

2. Установить уставки в соответствии с возможностями испытательного прибора;

3. Подать напряжение выше 500 В;

4. Выставить фазу между током и напряжением;

5. Подать ток выше уровня срабатывания уставки;

6. Проконтролировать правильность срабатывания.

5.5. Замена оборудования

5.5.1. Замена аккумуляторной батареи

Один раз в 10 лет требуется производить замену АКБ. Дата отсчитывается со дня ввода

оборудования в эксплуатацию.

Порядок производства работ:

• отключить автомат АКБ;

• отсоединить разъем провода АКБ от блока управления;

• отсоединить плату от отрицательного контакта АКБ;

• отсоединить провод от положительного контакта АКБ;

• открутить винты держателя АКБ, снять его и извлечь батарею;

• установить новую батарею. Подключение выполнить в обратном порядке.

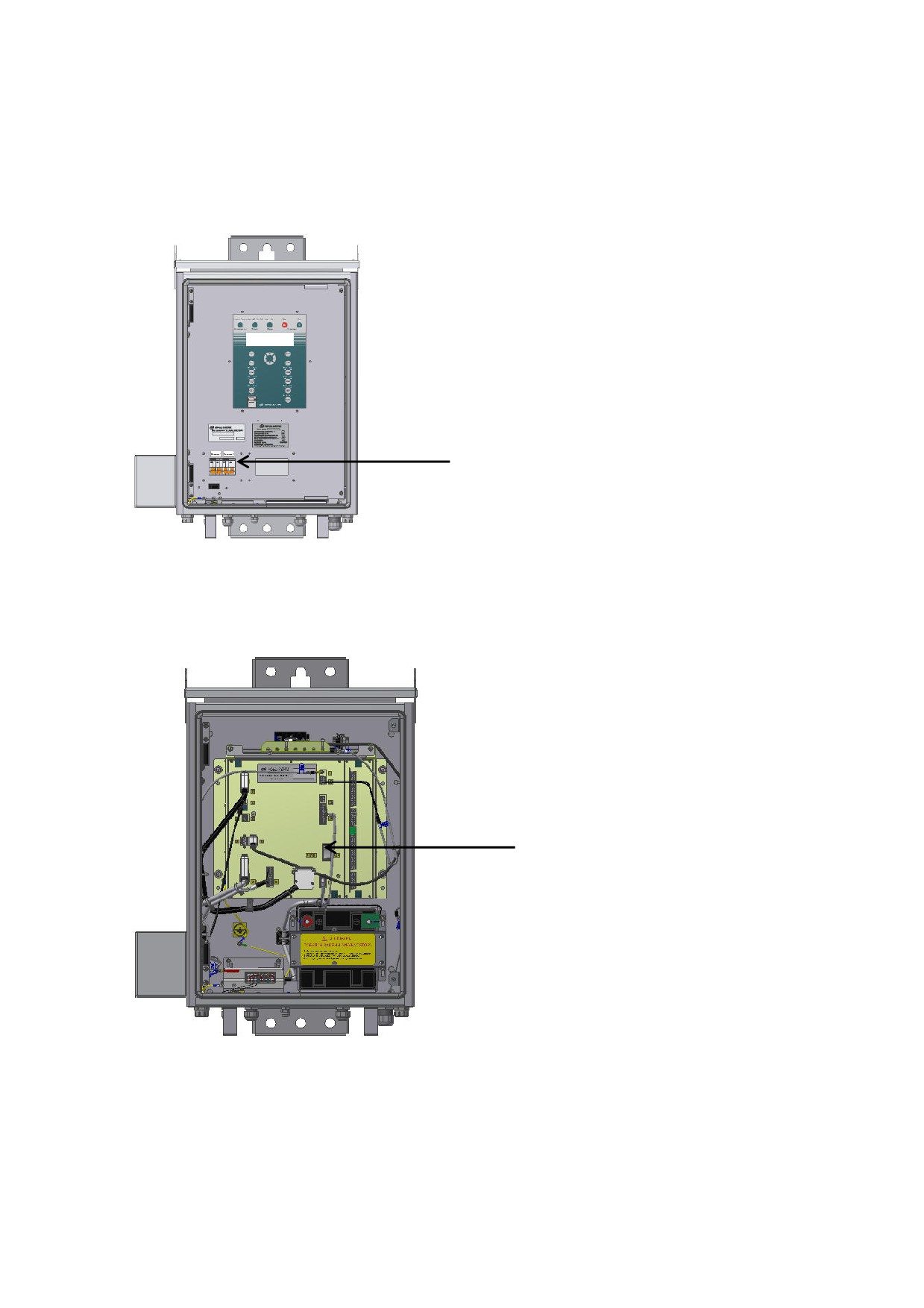

Разъем провода АКБ

Автоматический выключатель

АКБ

Контакт «+» АКБ

Контакт «-» АКБ

Держатель АКБ

Рис.5.10. Замена АКБ

6. ТЕКУЩИЙ РЕМОНТ

Реклоузер TER_Rec15_Al1_R5 не требует проведения капитальных, средних и текущих

ремонтов.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО

ОБОРУДОВАНИЯ

7.1. Гарантийные обязательства

Гарантийные обязательства выполняются при условии сохранности пломб и соблюдения

требований РЭ при эксплуатации. Места пломбировки оборудования указаны в разделе

2.4.2.

Гарантийный срок хранения и эксплуатации изделия указан в паспорте.

7.2. Замена отказавшего оборудования

7.2.1. Общая информация

Внимание! При выходе из строя компонента реклоузера необходимо связаться с

представителем «Таврида Электрик» для подтверждения отказа.

Замена оборудования (см. Таблица 7.1) вследствие выхода его из строя, поломки должна

производиться в присутствии инженера СГО регионального представительства «Таврида

Электрик» или представителем эксплуатирующей организации при согласовании порядка

производства работ с инженером СГО «Таврида Электрик».

Таблица 7.1. Возможности по демонтажу, монтажу компонентов реклоузера представителями эксплуатирующей

организации при согласовании с СГО «Таврида Электрик»

№

Компонент реклоузера

Демонтаж

Монтаж

1

Коммутационный модуль

+

+

2

Шкаф управления (целиком)

+

-

3

Соединительное устройство

+

+

4

Ограничитель перенапряжений

+

+

5

Трансформатор собственных нужд

+

+

6

Трансформатор напряжения измерительный

+

+

7

Трансформатор тока измерительный

+

+

8

Шкаф учета электроэнергии

+

+

9

Счетчик электрической энергии

+

+

10

Оборудование связи

-

-

11

Компоненты шкафа управления: блок

-

-

управления, панель управления

12

Компоненты шкафа управления с выносным

пунктом дискретного управления и

-

-

сигнализации

При выходе из строя элемента TER_Rec15_Al1_R5 он заменяется на аналогичный.

Оборудование для замены предоставляется технико-коммерческим центром

«Таврида

Электрик». Условия предоставления оборудования определяются действующими на момент

выхода из строя гарантийными обязательствами.

Замена оборудования производится с соблюдением техники безопасности, выполнением

организационных и технических мероприятий по производству работ.

Перед выполнением работ требуется:

• отключить автоматические выключатели цепей переменного тока;

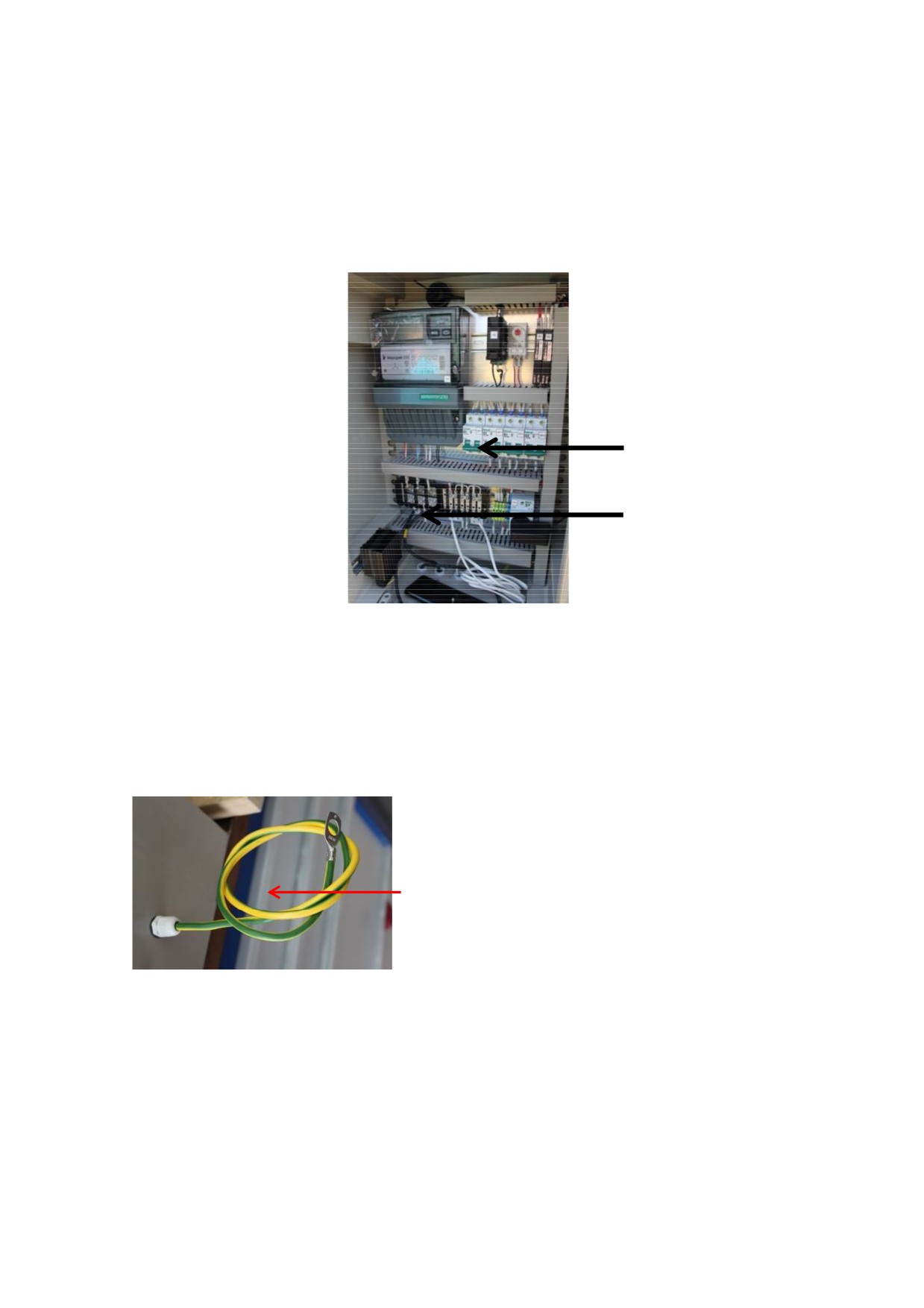

Выключатели цепей переменного

тока

Рис.7.1. Отключение автоматических выключателей цепей переменного тока

• отключить автоматический выключатель АКБ.

Выключатель цепей АКБ

Рис.7.2. Отключение автомата АКБ

7.2.2. Замена коммутационного модуля, установленного на опоре

Порядок производства работ:

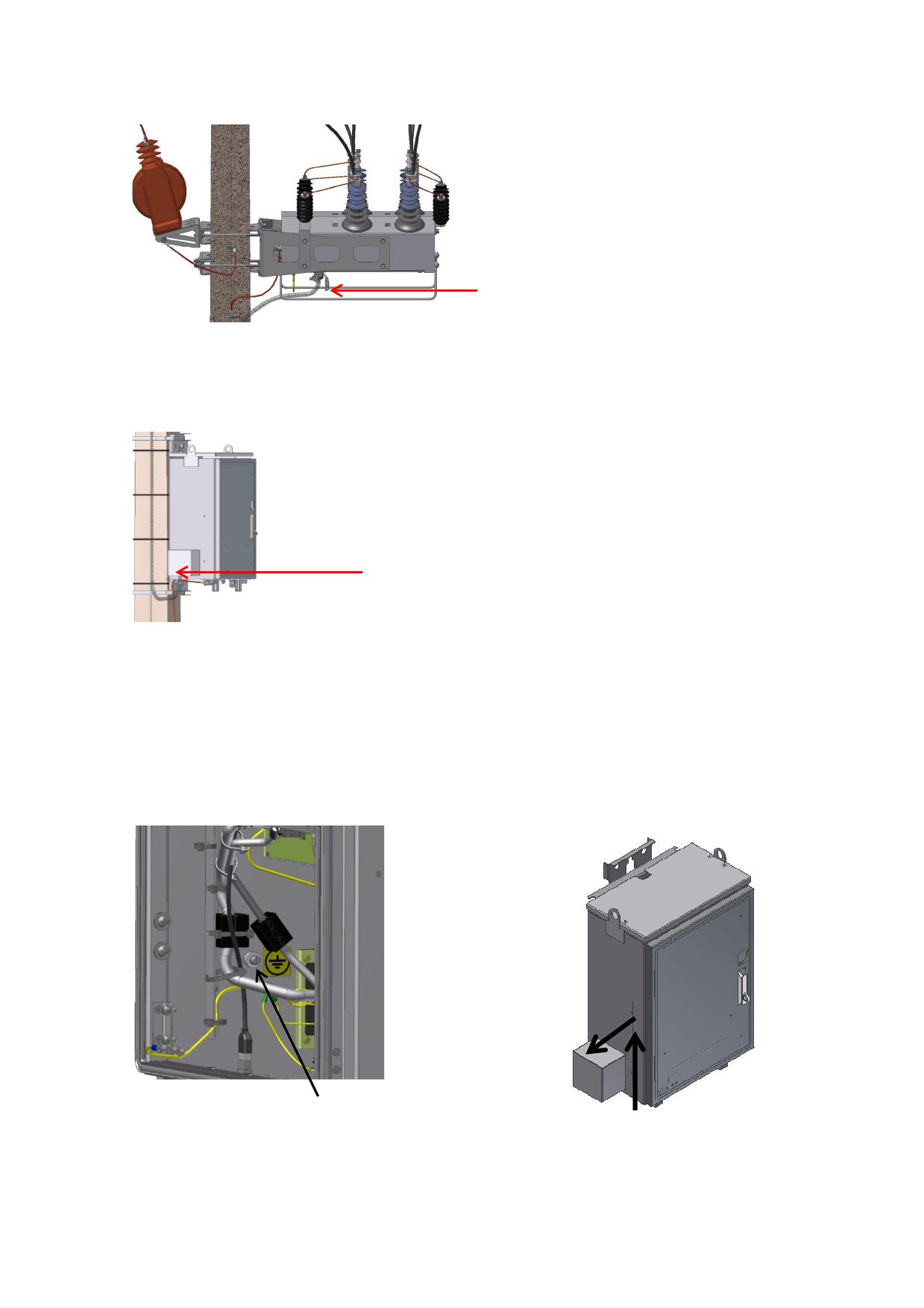

• отсоединить разъем соединительного устройства от коммутационного модуля;

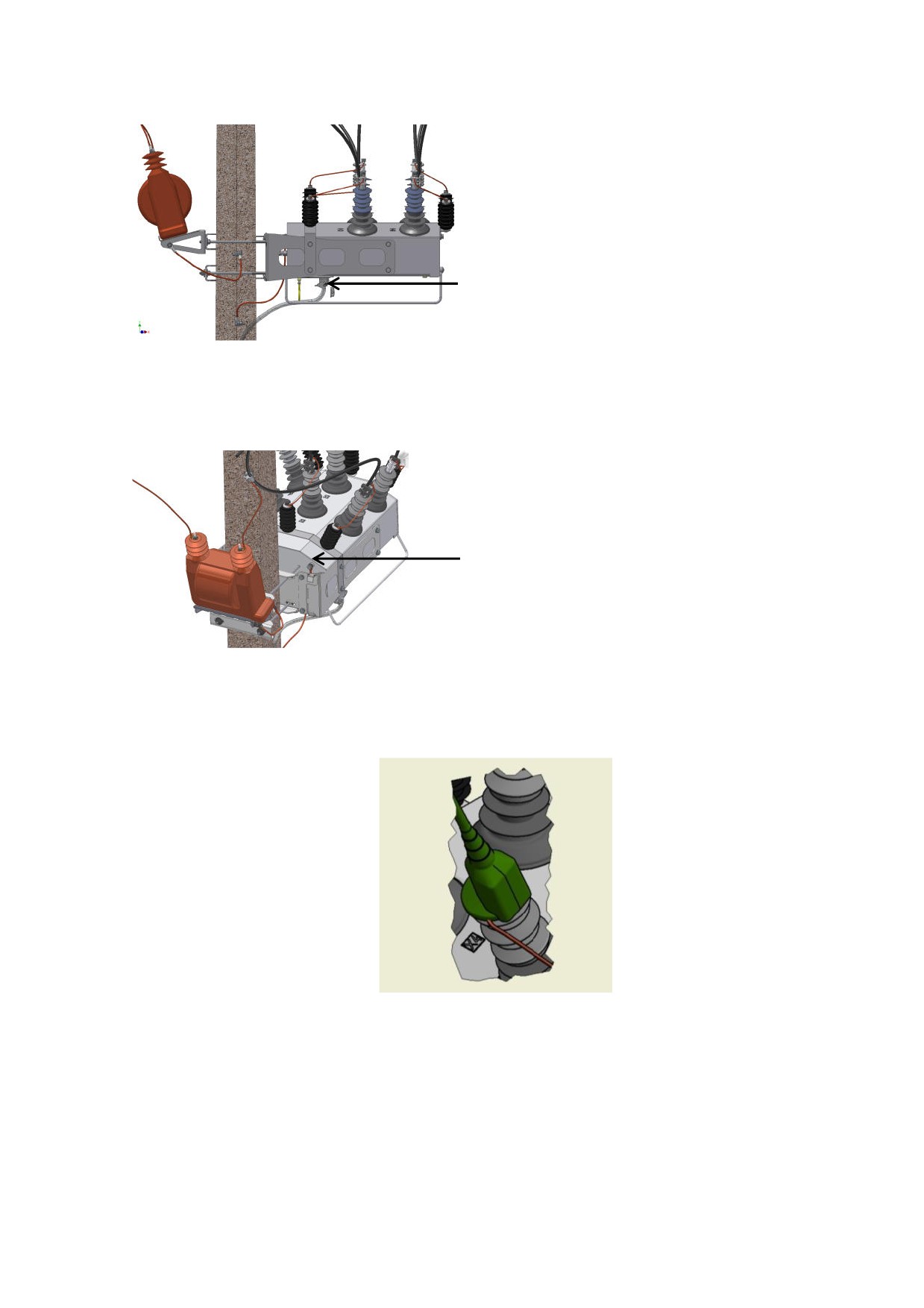

Отключить соединительное

устройство

Рис.7.3. Отсоединение соединительного устройства

• отсоединить спуск заземления;

Отключить спуск заземления

Рис.7.4. Отсоединение спуска заземления

• поднять силиконовый колпачок с места подключения провода;

Рис.7.5. Поднятие силиконового колпачка

• отсоединить провода от высоковольтных выводов;

Отсоединить провод

Рис.7.6. Отсоединение проводов

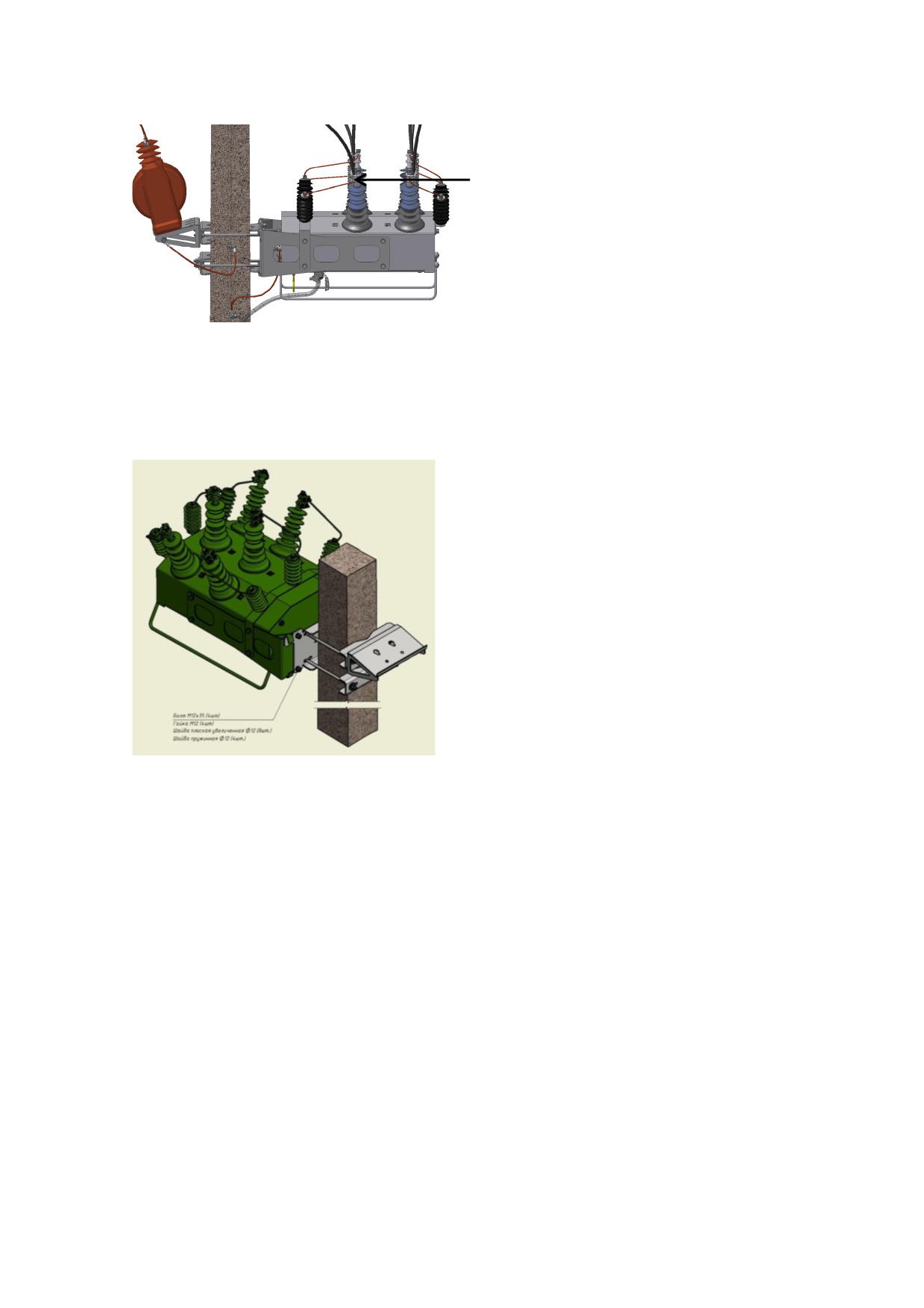

• открутить болты, удерживающие OSM на кронштейне;

Рис.7.7. Подготовка OSM к спуску

• опустить коммутационный модуль на землю;

• снять уголки с ОПН и монтажные кронштейны.

Держатели с ОПН

Монтажный кронштейн

Рис.7.8. Демонтаж ОПН и монтажных кронштейнов

Установку нового модуля производить в обратном порядке. Перед установкой выполнить

испытания в соответствии с п. 5.1.2 и п. 5.1.3.

7.2.3. Замена коммутационного модуля, установленного на ОРУ

Порядок производства работ:

• отсоединить разъем соединительного устройства от коммутационного модуля;

Отключить соединительное устройство

Рис.7.9. Отсоединение соединительного устройства от коммутационного модуля

• Отсоединить спуск заземления;

Отключить спуск заземления

Рис.7.10. Отсоединение спуска заземления

• поднять силиконовый колпачок с места подключения провода;

Рис.7.11. Поднятие силиконового колпачка

• отсоединить провода от высоковольтных выводов;

Отсоединить провод

Рис.7.12. Отсоединение проводов

• открутить болты, удерживающие OSM на блоке;

Болт M12х35 (4 шт.)

Гайка М12 (4 шт.)

Шайба плоская ø13 (8 шт.)

Шайба пружинная ø12 (4 шт.)

Рис.7.13. Подготовка OSM к спуску

• опустить коммутационный модуль на землю;

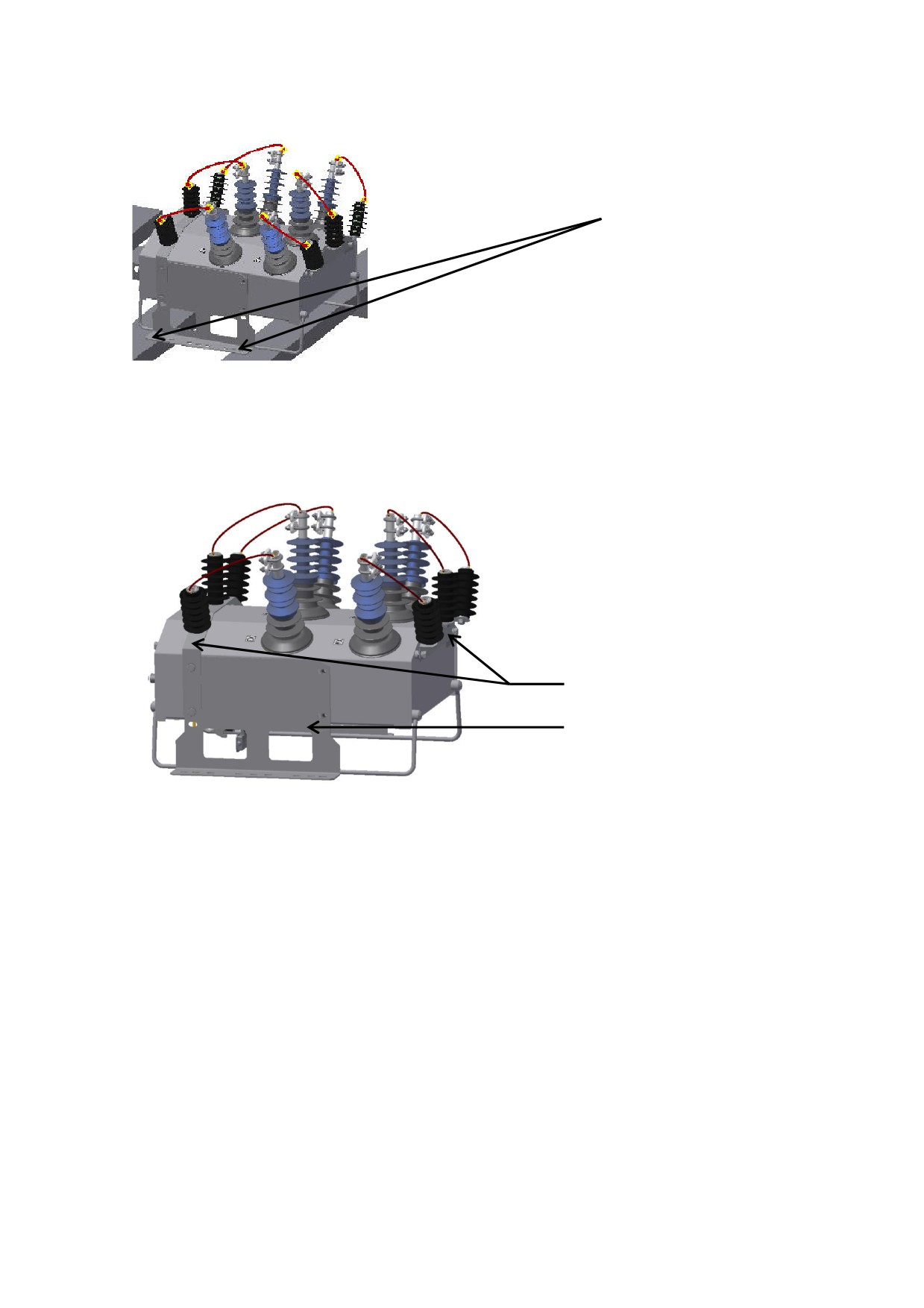

• снять уголки с ОПН и держатели.

Уголки с ОПН

Держатель

Рис.7.14. Демонтаж ОПН и держателей

Установку нового модуля производить в обратном порядке. Перед установкой выполнить

испытания и измерения в соответствии с п. 5.1.2 и п. 5.1.3.

7.2.4. Замена соединительного устройства

Порядок производства работ:

• отсоединить разъем соединительного устройства от коммутационного модуля;

Отключить соединительное

устройство

Рис.7.15. Отключение соединительного устройства

• отсоединить разъем соединительного устройства от шкафа управления;

Отсоединить соединительное

устройство

Рис.7.16. Отсоединение соединительного устройства

7.2.5. Демонтаж шкафа управления

Порядок производства работ:

• Открутить винт, фиксирующий защитную крышку снять защитную крышку

соединительного устройства (движением вверх и влево) и отсоединить разъем

соединительного устройства от шкафа управления;

2. Влево

Винт, фиксирующий защитную крышку

1. Вверх

Рис.7.17. Снятие защитной крышки

Отсоединить соединительное

устройство

Рис.7.18. Отсоединение соединительного устройства

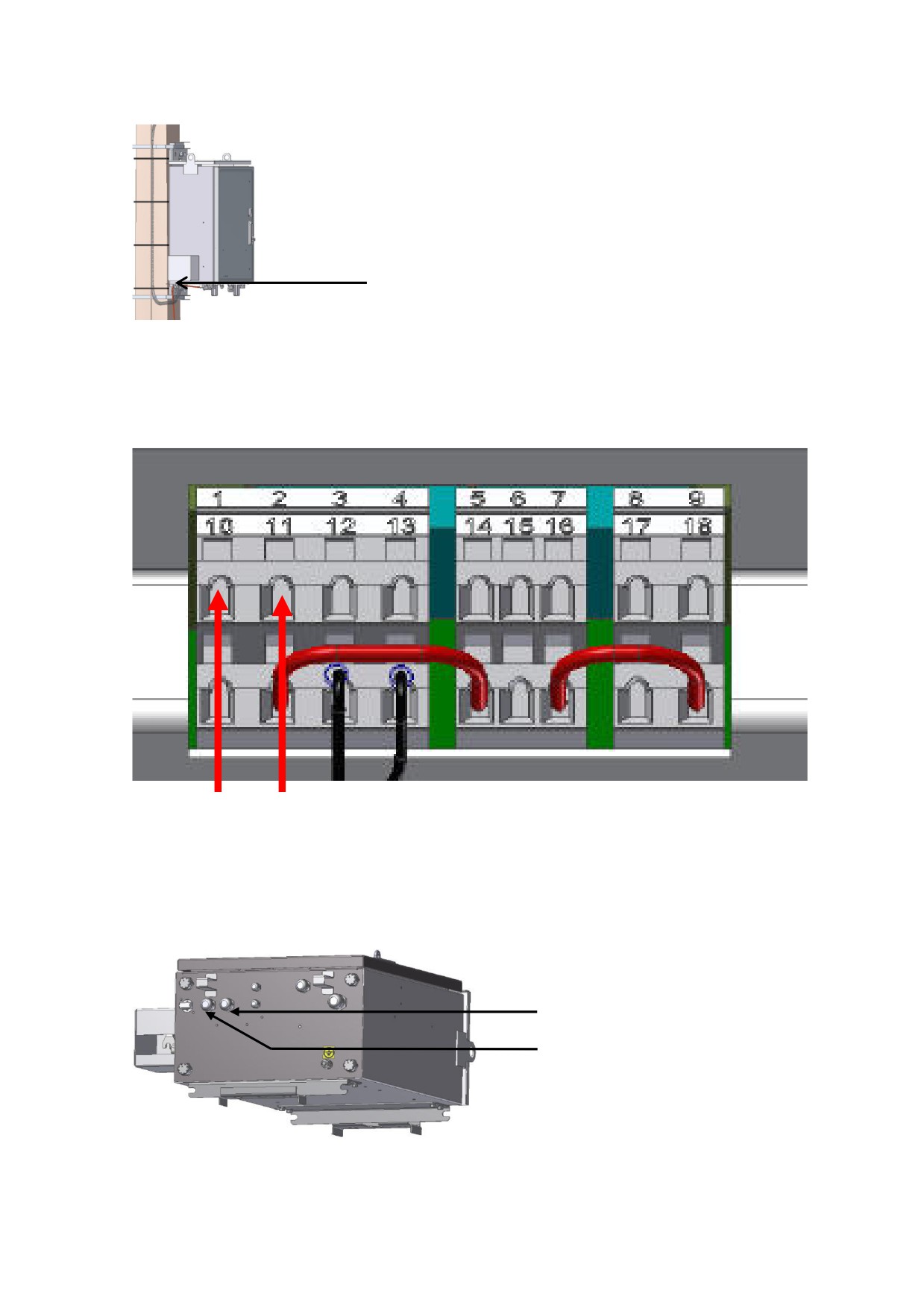

• отсоединить провода ТСН от шкафа управления. Для этого, отсоединить провода

от клеммной колодки;

Цепи ТСН 1

Рис.7.19. Подключение оперативного питания от одного ТСН

• вынуть провод через гермовводы;

Вводы для кабеля

оперативного питания

Рис.7.20. Входы кабеля оперативного питания

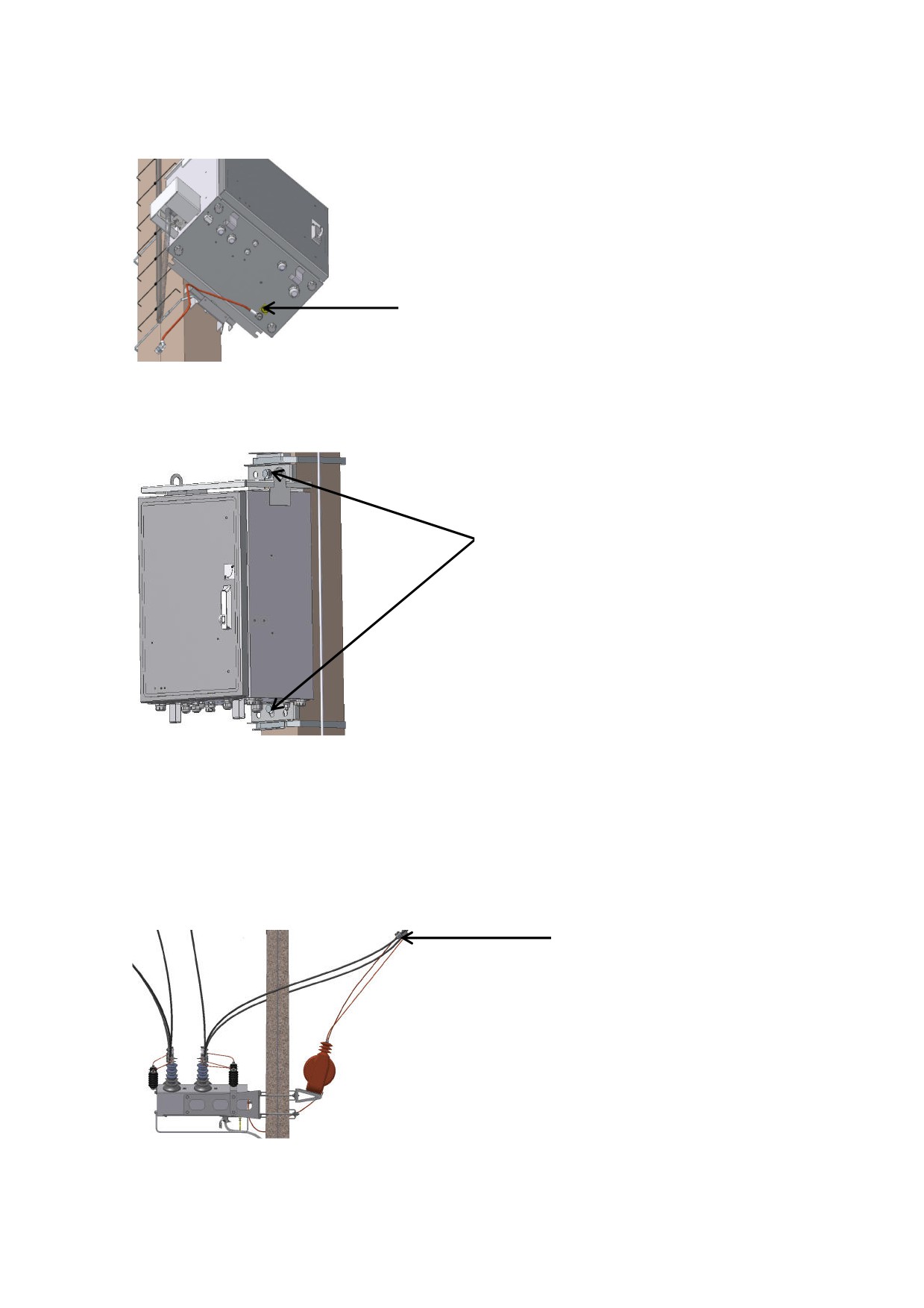

• отсоединить провод заземления;

Отсоединить провод заземления

Рис.7.21. Отсоединение провода заземления

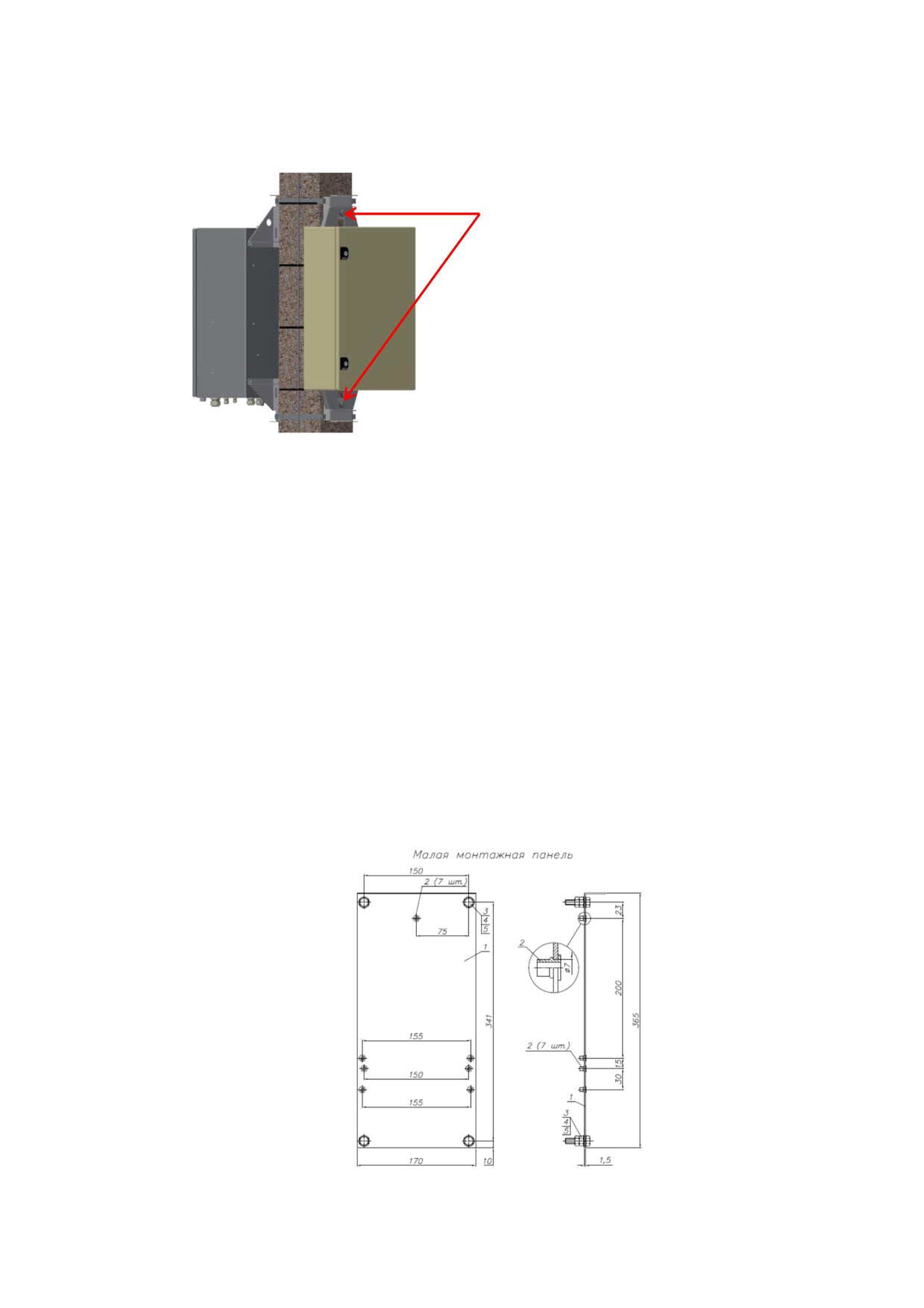

• открутить болты узла крепления шкафа. Опустить шкаф управления на землю.

Открутить болты крепления

Рис.7.22. Снятие болтов крепления шкафа

7.2.6. Замена ТСН

Порядок производства работ:

• отсоединить провода высоковольтной цепи ТСН;

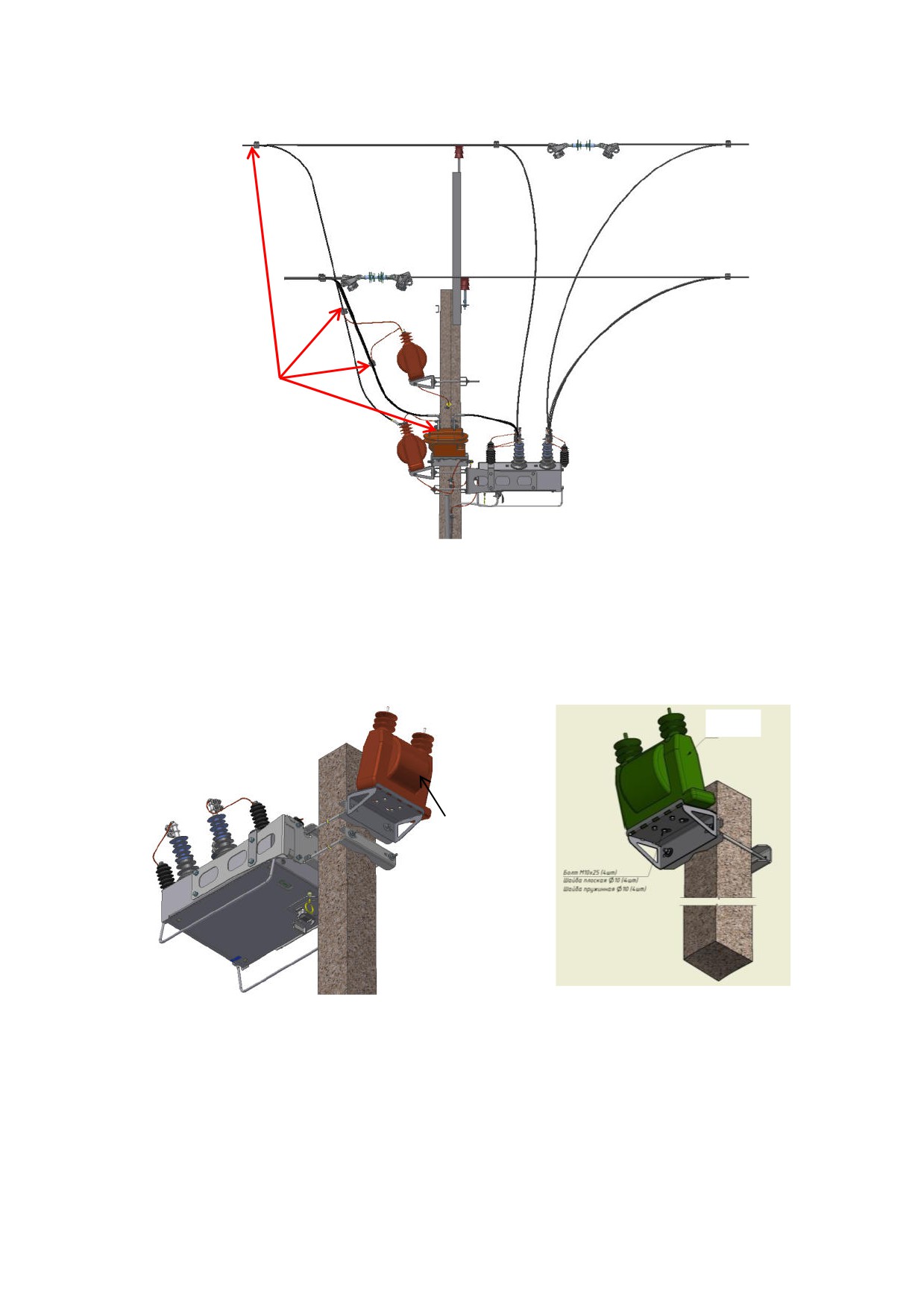

Место крепления провода

ТСН

Рис.7.23. Отсоединение высоковольтных цепей ТСН

• отсоединить провода от вторичных цепей ТСН;

• открутить болтовые соединения в нижнем ряду. Ослабить болтовые соединения в

верхнем ряду;

Рис.7.24. Открутить болтовые соединения

• снять трансформатор;

• выполнить установку нового ТСН в обратном порядке. Перед установкой ТСН

выполнить испытания в соответствии с требованиями завода-изготовителя.

7.2.7. Замена ОПН

Порядок производства работ:

• поднять силиконовый колпачок с места подключения провода;

Рис.7.25. Подъем силиконового колпачка

• отключить провод, которым ОПН подключается в линию;

Открутить болт, снять провод

Рис.7.26. Отсоединение ОПН от высоковольтных выводов коммутационного модуля

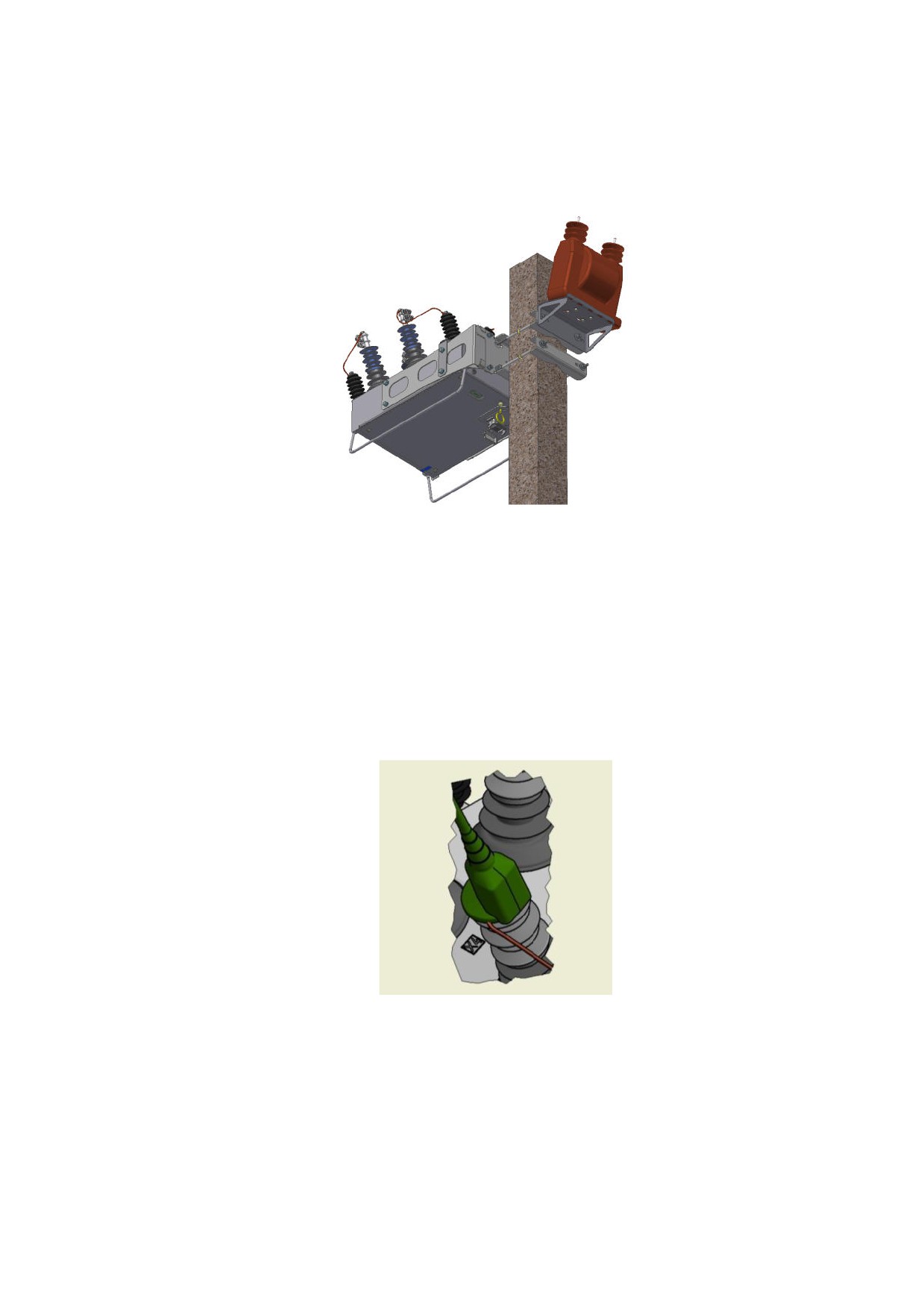

• открутить болт крепления ОПН;

Рис.7.27. Демонтаж ОПН

• снять ОПН;

• выполнить установку нового ОПН в обратном порядке.

7.2.8. Замена трансформатора напряжения измерительного

Порядок производства работ:

• отсоединить провода высоковольтной цепи ТНИ;

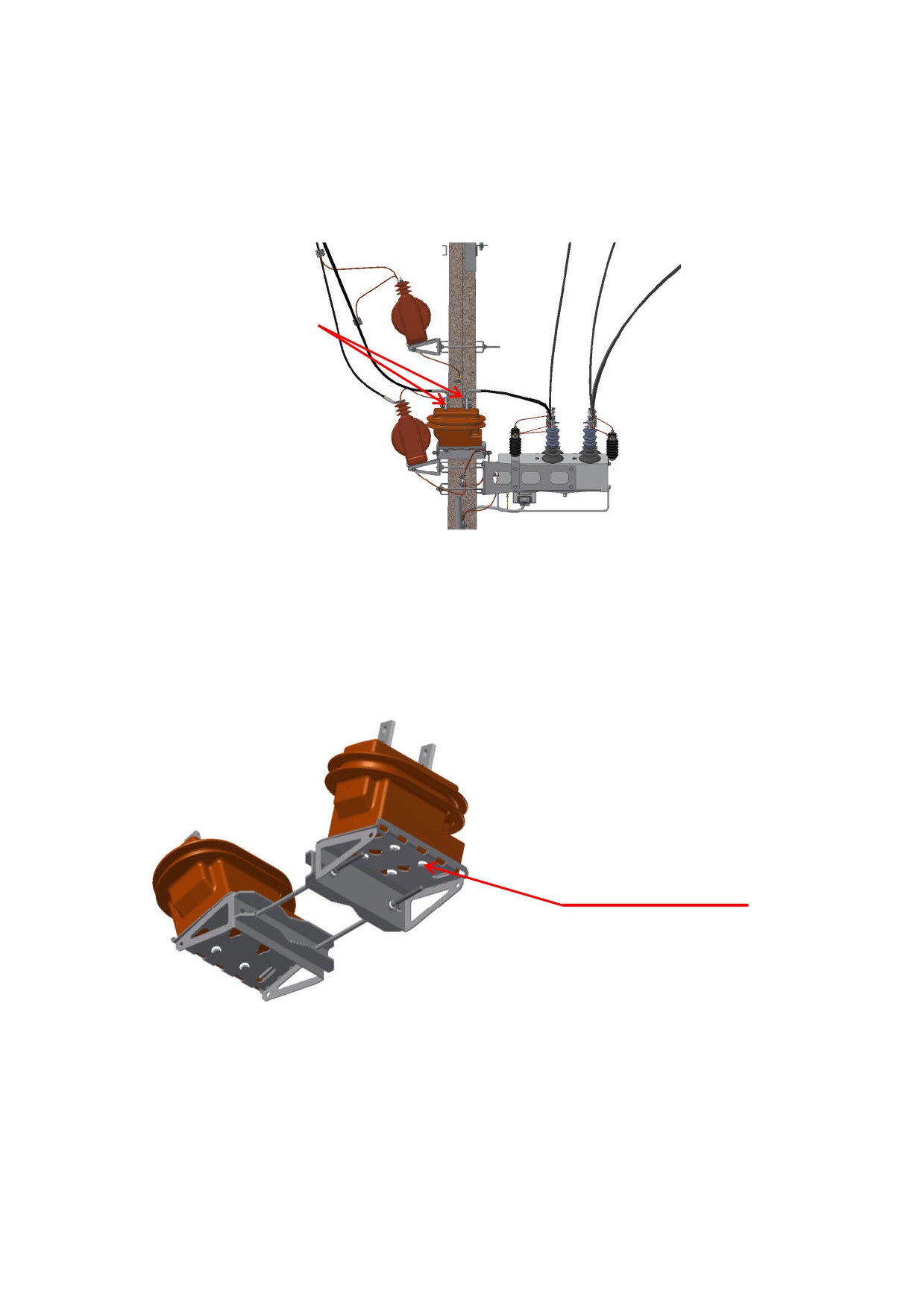

Место крепления провода ТНИ

Рис.7.28. Отсоединение высоковольных цепей ТНИ. Подключение 2ТНх2ТТ

• отсоединить провода от вторичных цепей ТНИ;

• открутить болтовые соединения в нижнем ряду. Ослабить болтовые соединения в

верхнем ряду;

ТНИ

ТНИ

Рис.7.29. Открутить болтовые соединения

• снять трансформатор;

• монтаж выполнять в порядке, обратном демонтажу;

• выполнить испытания в соответствии с Руководством по эксплуатации на

Трансформаторы напряжения незаземляемые НОЛ 1ГГ.671 241.007 РЭ и п. 5

Инструкции по монтажу и пусконаладке TER_Rec15_Al1_ R5.

7.2.9. Замена трансформатора тока измерительного

Порядок производства работ:

• отсоединить провода высоковольтной цепи ТТИ;

Место крепления провода ТТИ

Рис.7.30. Отсоединение высоковольных цепей ТТИ. Схема 2ТНх2ТТ

отсоединить провода от вторичных цепей ТТИ;

• открутить болтовые соединения в нижнем ряду. Ослабить болтовые соединения в

верхнем ряду;

Болт М12х25 (4 шт.)

Шайба плоская Ø12 (4 шт.)

Шайба пружинная Ø12 (4 шт.)

Рис.7.31. Открутить болтовые соединения

• снять трансформатор;

• монтаж выполнять в порядке, обратном демонтажу;

• выполнить испытания в соответствии с Руководством по эксплуатации на

Трансформаторы тока ТОЛ-10 III 1ГГ.671 213.027 РЭ и п. 5 Инструкции по монтажу

и пусконаладке TER_Rec15_Al1_ R5.

7.2.10. Замена шкафа учета

Порядок производства работ:

• отключить автоматы питания QF2, QF3, при этом должен погаснуть светодиод на

модеме GPRS;

• отключить автомат основного питания QF4 (см. Рис.7.32);

Автоматы питания

Выводы трансформаторов

Рис.7.32. Отключение шкафа учета

• снять крышку с коробки коммутационной испытательной. Отсоединить выводы

трансформаторов. Заизолировать;

• отсоединить гофротрубу и вытащить все выводы трансформаторов через

отверстие в дне шкафа;

• отсоединить провод заземления;

Отсоединить провод заземления

Рис.7.33. Отсоединение провода заземления

• открутить болты узла крепления шкафа. Опустить шкаф учета на землю;

Открутить болты крепления

Рис.7.34. Снятие болтов крепления шкафа

• монтаж выполнять в порядке, обратном демонтажу;

• выполнить п. 5.5 Инструкции по монтажу и пусконаладке TER_Rec15_Al1_R5.

7.2.11. Замена прибора учета электрической энергии

Порядок производства работ:

• отключить автоматы питания QF2, QF3, при этом должен погаснуть светодиод на

модеме GPRS;

• отключить автомат основного питания QF4 (см. Рис.7.32);

• демонтировать малую монтажную панель открутив 4 болта (М8);

• отключить измеряемые цепи напряжения и тока и цепи интерфейса RS485 от

зажимов счетчика;

• демонтировать прибор учета, открутив винты М5 на малой монтажной панели;

• монтаж выполнять в порядке, обратном демонтажу;

• выполнить п. 5.5 Инструкции по монтажу и пусконаладке TER_Rec15_Al1_R5.

Рис.7.35. Схема расположения крепежных отверстий на малой монтажной панели шкафа учета

Рис.7.36. Счетчик электроэнергии на малой монтажной панели

содержание      ..     1      2      3
