1. ВВЕДЕНИЕ

1.1. Общие сведения

Настоящее Руководство по эксплуатации разработано для реклоузера

TER_Rec15_Al1_R5.

Реклоузер TER_Rec15_Al1_R5 - программно-аппаратный комплекс, который применяется

в воздушных распределительных сетях трехфазного переменного тока с изолированной,

компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением

до 10 кВ.

Реклоузер TER_Rec15_Al1_R5 применяется для установки на ответвления, например, в

точку подключения потребителей. Опционально может комплектоваться с функцией

коммерческого учета.

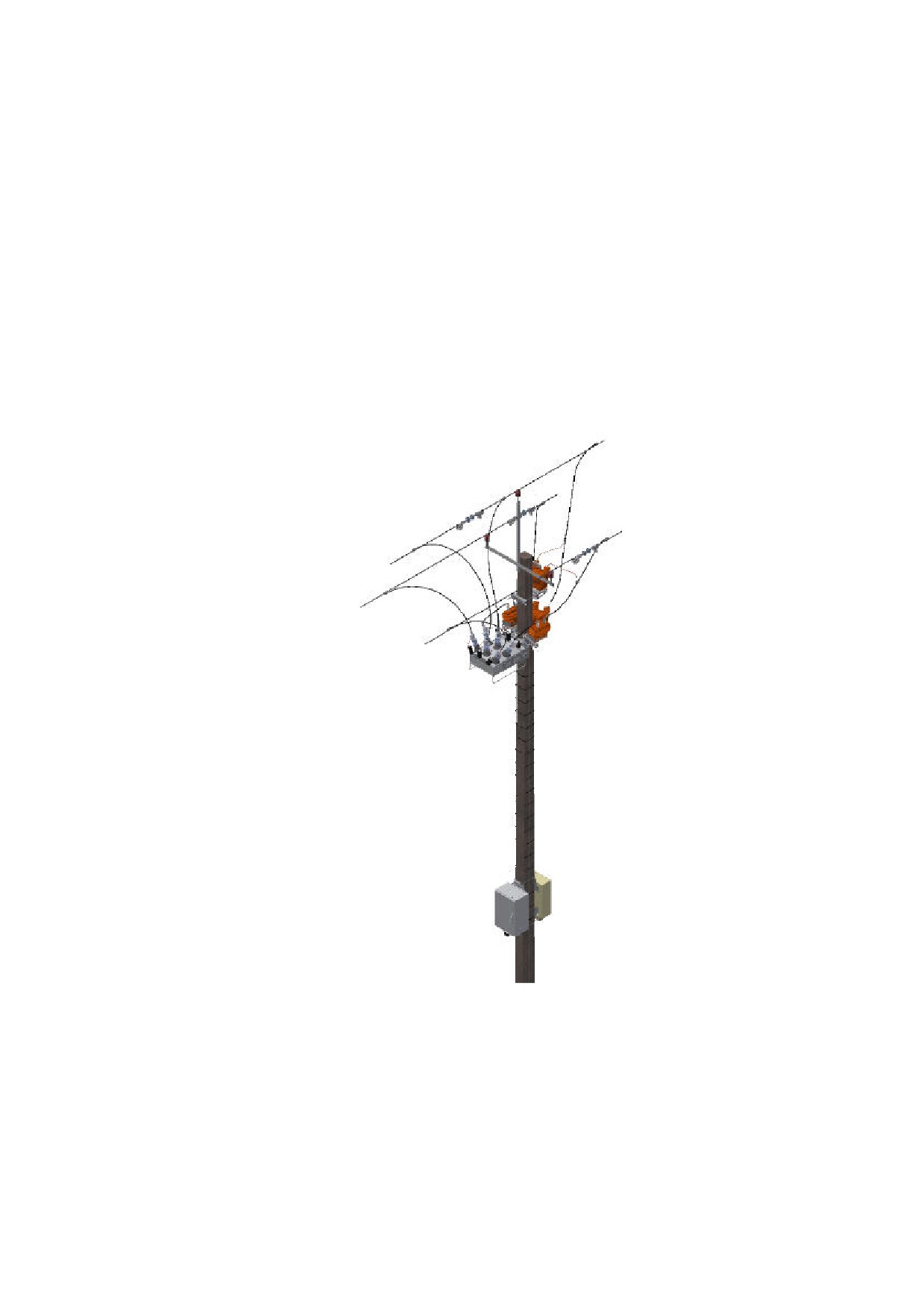

Общий вид реклоузера в эксплуатации показан на Рис.1.1.

Рис.1.1. Общий вид реклоузера TER_Rec15_Al1_R5. Схема учета 2ТНх2ТТ

Руководство по эксплуатации предназначено для изучения и использования

оперативным и оперативно-ремонтным персоналом.

Кроме Руководства по эксплуатации для TER_Rec15_Al1_R5 разработан следующий

комплект документов.

Таблица 1.1. Перечень документации

№

Обозначение

Наименование документа

Продукт

п/п

документа

1

Руководство по эксплуатации

TER_Rec15_Al1_R5

TER_RecDoc_UG_4

Инструкция по монтажу и

2

TER_Rec15_Al1_R5

TER_RecDoc_HIG_4

пусконаладке

3

Руководство пользователя TELARM Lite

TELARM Lite

TER_CSdoc_UG_2

TER_Rec15_Al1_L5

4

Техническая информация

TER_Rec25_Al1_L5

TER_RecDoc_PG_1

TER_Rec15_Al1_R5

TER_Rec15_Al1_L5

Альбом решений по передаче данных в

5

TER_Rec25_Al1_L5

TER_RecDoc_SD_1

SCADA

TER_Rec15_Al1_R5

Альбом решений по интеграции в

6

TER_Rec15_Al1_R5

TER_RecDoc_SD_4

АИИСКУЭ

TER_Rec15_Al1_L5

7

Альбом строительных решений

TER_Rec25_Al1_L5

TER_RecDoc_SD_6

TER_Rec15_Al1_R5

1.2. Требования к уровню подготовки обслуживающего персонала

К работе с реклоузером TER_Rec15_Al1_R5 допускается оперативный и оперативно-

ремонтный персонал, изучивший настоящее Руководство по эксплуатации.

При необходимости обучение оперативного и оперативно-ремонтного персонала

проводится после завершения пусконаладочных работ. Внеочередное обучение проводится

по требованию Заказчика сотрудниками региональных представительств

«Таврида

Электрик».

3. ОПИСАНИЕ И РАБОТА

3.1. Состав продукта и структура условных обозначений

3.1.1. Состав продукта

Состав продукта приведен в Таблица 3.1. Количество компонентов в зависимости от кода

продукта соответствует Таблица 3.2.

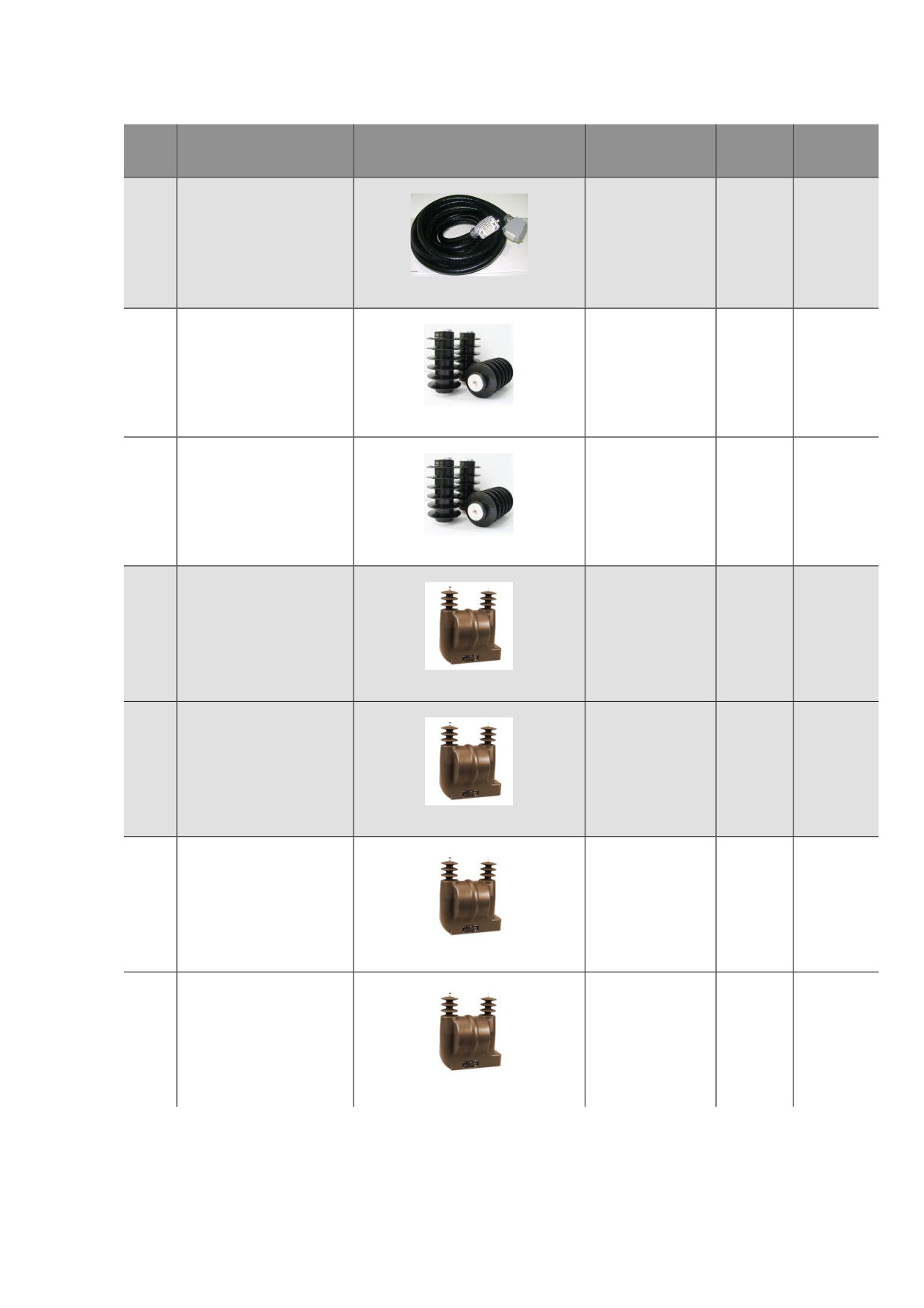

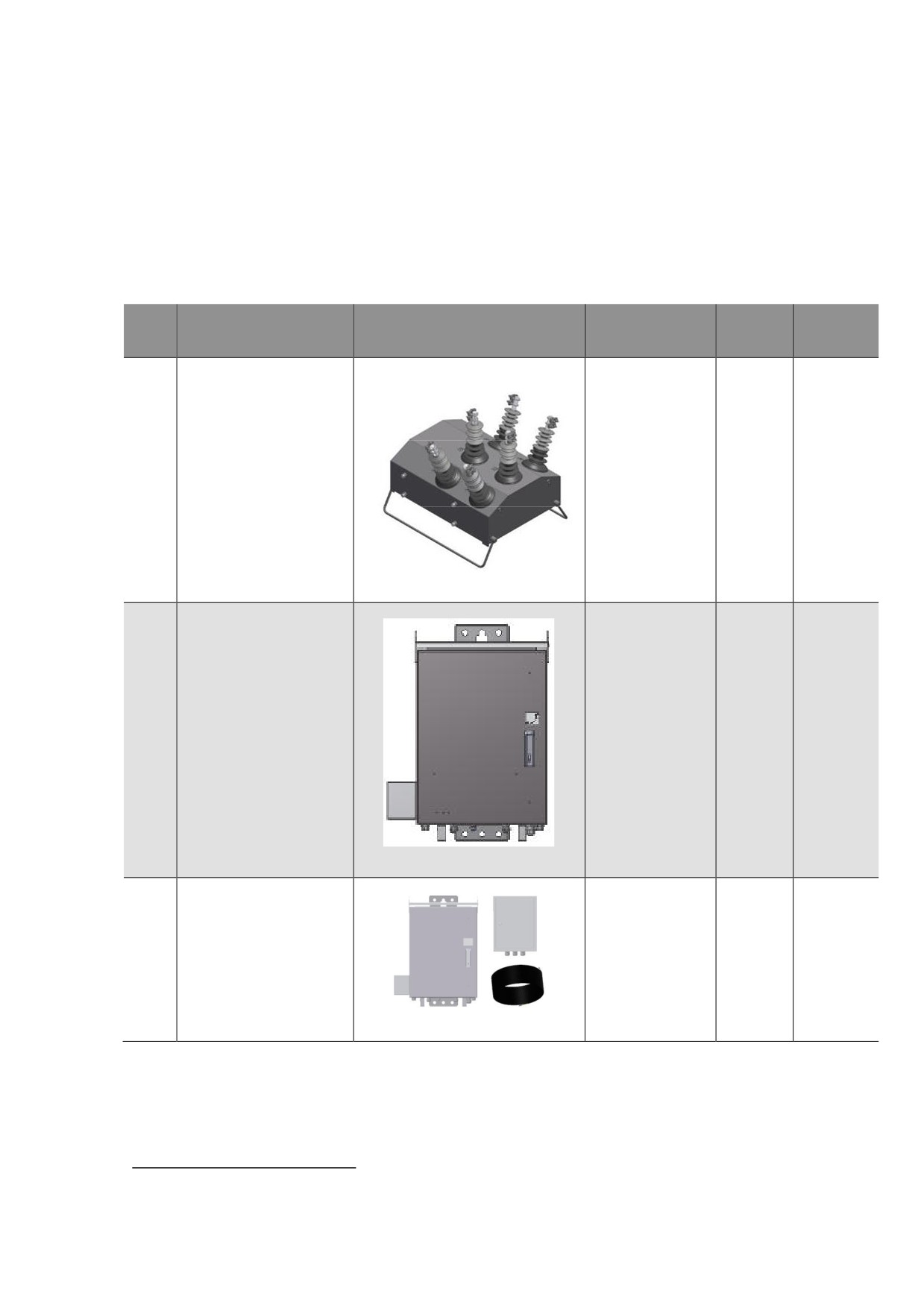

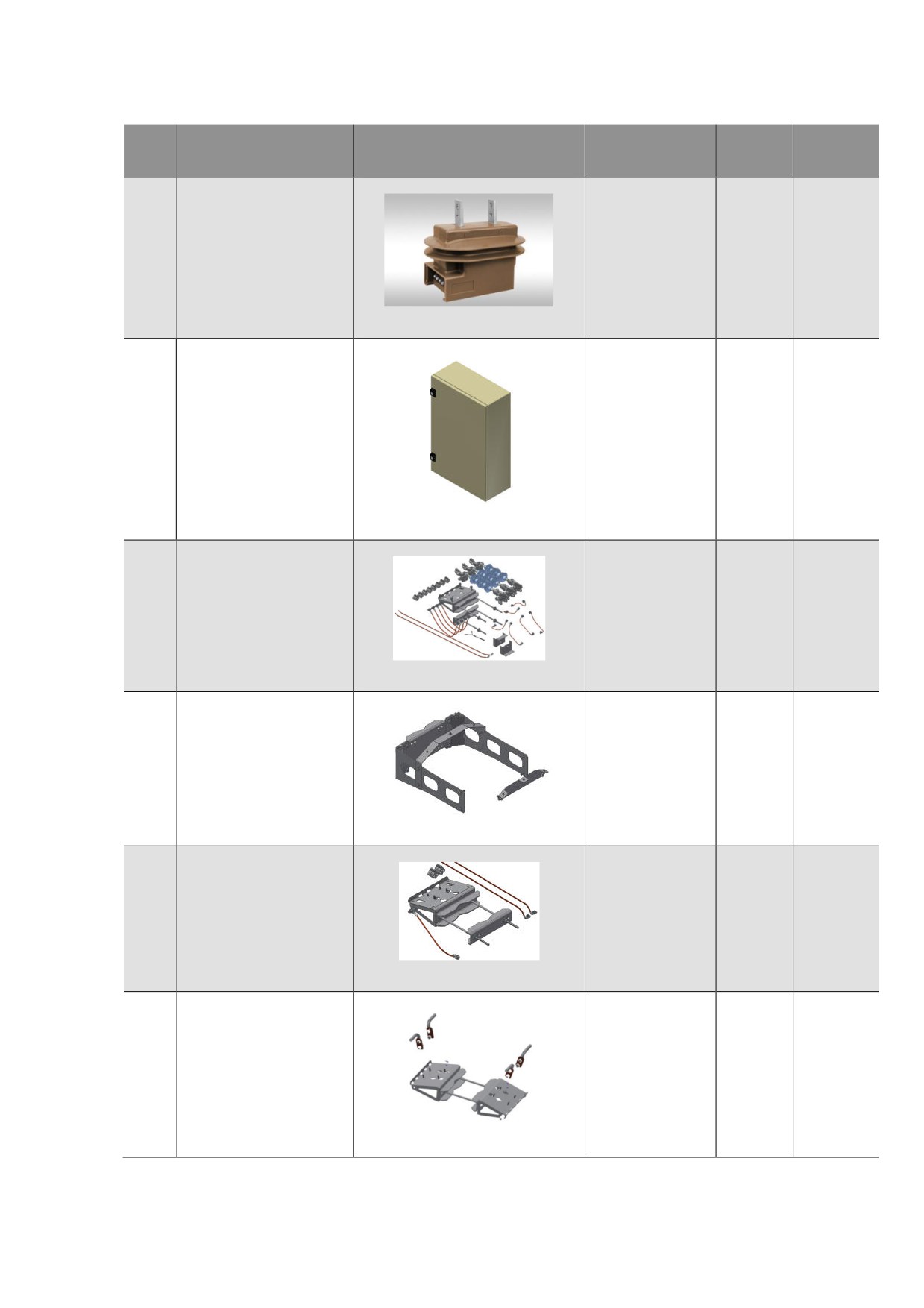

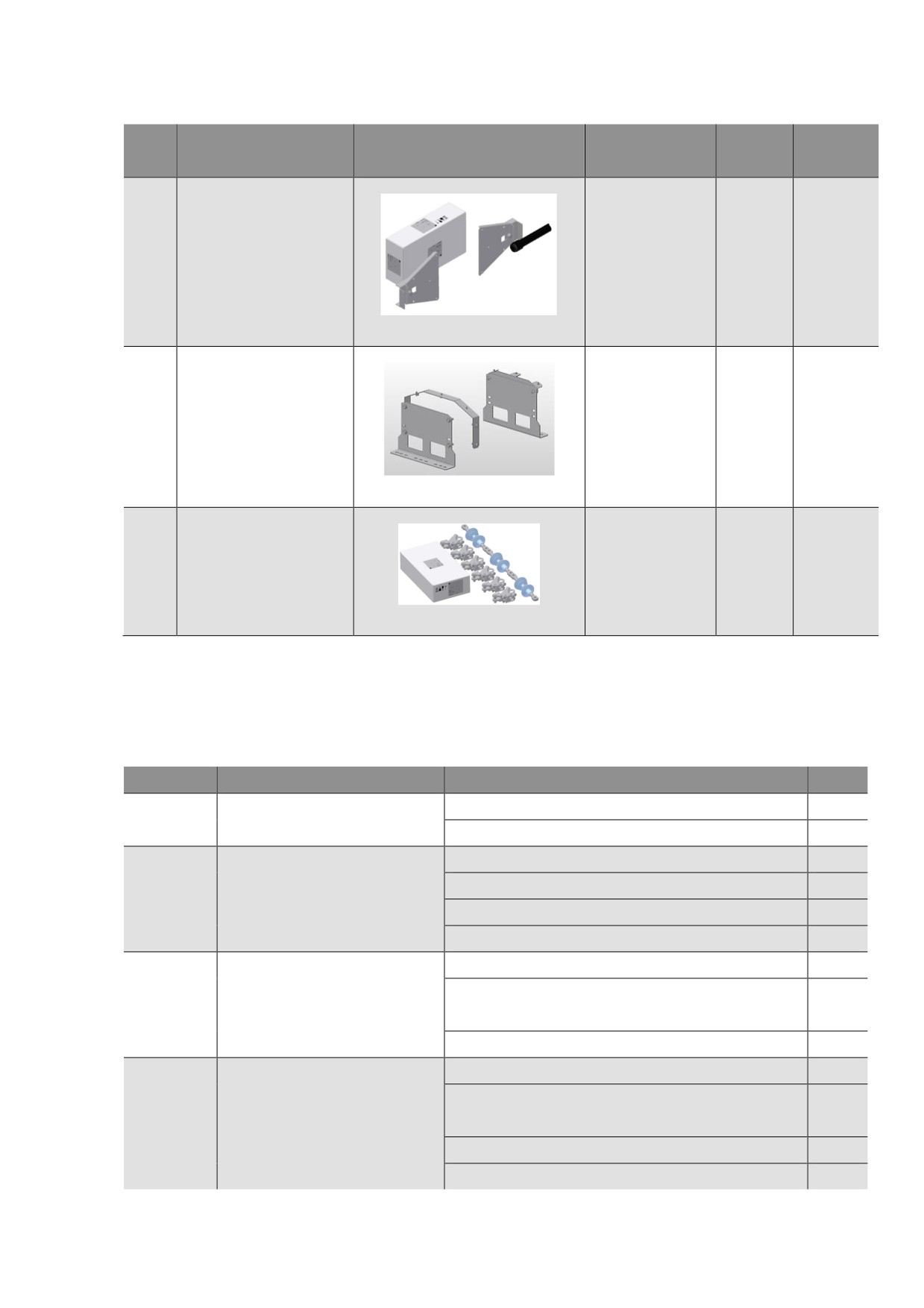

Таблица 3.1. Состав реклоузера

Без

№

Обозначение


Наименование

С учетом¹

учета¹

Коммутационный

1

OSM15_Al_1

1

1

модуль

Шкаф

2.1

TER_RecUnit_RC5_3

0 или 1

0 или 1

управления

Комплект шкафа

управления с

выносным

2.2

TER_RecKit_RC5_2

пунктом

0 или 1

0 или 1

дискретного

управления и

сигнализации

¹ Количество допустимых элементов указано цифрами

Без

№

Обозначение


Наименование

С учетом¹

учета¹

TER_RecUnit_Umbilical_

Соединительное

3

1

1

4(6)

устройство

TER_RecUnit_SA6_1

Ограничители

4.1

(7.6)

перенапряжений

0 или 6

0 или 6

6 кВ

Ограничители

TER_RecUnit_SA10_1

4.2

перенапряжений

0 или 6

0 или 6

(12.6)

10 кВ

Трансформатор

TER_RecComp_VT15_1

5.1

собственных

0 или 1

0

(1250_6_127)

нужд 6 кВ

Трансформатор

TER_RecComp_VT15_1

5.2

собственных

0 или 1

0

(1250_10_127)

нужд 10 кВ

Трансформатор

TER_RecComp_VT15_2

напряжения

6.1

0

2

измерительный

(6_100_0.5_75)

6 кВ

Трансформатор

TER_RecComp_VT15_2

напряжения

6.2

0

2

измерительный

(10_100_0.5_75)

10 кВ

Без

№

Обозначение


Наименование

С учетом¹

учета¹

Трансформатор

7

TER_RecComp_CT15_1

тока

0

2

измерительный

8

TER_RecComp_MP_X

Шкаф учета ЭЭ

0

1

Монтажный

9

TER_RecMount_Rec15_1

комплект

1

1

реклоузера

Монтажный

TER_RecMount_OSM15_

комплект

10

0 или 1

1

1

коммутационного

модуля

Монтажный

комплект

установки

11

TER_RecMount_VT15_1

0

1

второго ТСН при

двухстороннем

питании

Монтажный

комплект

12

TER_RecMount_CT15_1

0

1

трансформаторов

тока

Без

№

Обозначение


Наименование

С учетом¹

учета¹

Монтажный

13

TER_RecMount_MP_1

комплект шкафа

0

1

учета ЭЭ

Монтажный

комплект

TER_RecMount_OSM15_

14

коммутационного

0 или 1

-

2

модуля для

установки на ОРУ

Монтажный

TER_RecMount

15

комплект

0 или 1

0 или 1

_Dis15_1

разъединителя

3.1.2. Структура условных обозначений

Кодировка продукта:

TER_Rec15_Al1_R5(Par1_Par2_Par3_Par4_Par5_Par6_Par7_Par8_Par9_Par10_Par11_Par12).

Таблица 3.2. Таблица параметров, определяющих комплект поставки

Параметр

Описание параметра

Допустимые состояния

Код

10 кВ

1

Par1

Номинальное напряжение

6 кВ

2

Не поставляется

0

Поставляется ТСН

1 шт.

1

Par2

Трансформатор напряжения

Поставляется ТНИ 10 кВ 2 шт.

2

Поставляется ТНИ 6 кВ

2 шт.

3

Установка на опору

0

Установка на опору с 1-им монтажным комплектом

Par3

Монтажные комплекты

1

разъединителя

Установка на ОРУ

2

-

0

МДВВ 12/60В

Дополнительное оборудование

Par4

1

шкафа управления

УКВ приемопередатчик

МДВВ 12/60В

2

МДВВ 100/250В

3

Параметр

Описание параметра

Допустимые состояния

Код

Комплект оборудования для подключения в ВОЛС

4

(SFP слот) и протоколу IEC 60870-5-104

Комплект оборудования для подключения в ВОЛС

5

(SFP слот) и протоколу Modbus TCP

Комплект оборудования дискретного управление на

расстоянии до 120м с передачей информации по

6

ВОЛС

Не поставляется

0

Роутер IRZRU01w

1

Par5

Устройство передачи данных

Протокол IEC 60870-5-104

Роутер IRZRU21.TEL

2

Протоколы IEC 61850-8-1 (MMS) и IEC 60870-5-104

Не поставляется

0

Par6

Разъединитель

Поставляется 1 шт.

1

Не поставляется

0

Par7

АРМ с TELARM

Поставляется

1

Не предоставляется

0

Par8

Услуга ПИР

Предоставляется «Таврида Электрик»

T

Не предоставляется

0

Par9

Услуга СМР

Предоставляется «Таврида Электрик»

T

Не предоставляется

0

Par10

Услуга ПНР

Предоставляется «Таврида Электрик»

T

Не поставляется

0

Поставляется со встроенным счетчиком Меркурий

M2

234 ART2-00 P. Схема 2ТНх2ТТ

Par11^*

Шкаф учета электроэнергии

Поставляется без встроенного счетчика. Схема

N2

2ТНх2ТТ

Не поставляется

0

Par12^*

Трансформатор тока

Поставляется ТТИ 50/5

2 шт.

2-050

Поставляется ТТИ 100/5

2 шт.

2-100

^* - допустимо расширение номенклатурного ряда.

3.2. Технические характеристики

3.2.1. Основные характеристики

Таблица 3.3. Основные характеристики

Параметр

Значение

Номинальное напряжение, кВ

10

Номинальный ток, А

630

Номинальный ток отключения, кА

12,5

Ток термической стойкости (3 с), кА

12,5

Параметр

Значение

Ток электродинамической стойкости, кА

32

Механический ресурс, операций «В-О»

30000

Коммутационный ресурс:

• при номинальном токе, операций «В-О»;

30000

• при номинальном токе отключения, операций «В-О»

50

Собственное время отключения OSM, мс, не более

15

Собственное время включения OSM, мс, не более

50

Время обработки сигнала модулем управления, мс, не более

12

Время обработки аналогового сигнала

• при кратности измеряемого сигнала 1,05, мс, не более

40

• при кратности измеряемого сигнала 1,5, мс, не более

5

Время обработки сигнала МДВВ, мс

60

Время отключения от РЗА ², мс, не более

32; 67³

Время включения от РЗА, мс, не более

67; 102

Время отключения от МДВВ ⁴, мс, не более

87

Время включения от МДВВ, мс, не более

122

Испытательное напряжение грозового импульса, кВ

75

Испытательное одноминутное напряжение промышленной частоты, кВ

42

Цикл АПВ

О-0,3с-ВО-10с-ВО

Максимальное количество циклов В-О в час, не более

100

Степень защиты изделия оболочками, ГОСТ 14254

IР 54

Переходное сопротивление OSM15_Al_1, мкОм, не более

85

Условия эксплуатации

Климатическое исполнение

УХЛ 1

Верхнее/нижнее рабочее значение температуры, °С

+55/-60

Верхнее значение относительной влажности воздуха при температуре 25 °С

100 %

Допустимое значение скорости ветра в условиях отсутствия гололеда, м/с, не более

40

Допустимое значение скорости ветра в условиях обледенения проводов (толщина

15

корки - 20 мм), м/с, не более

Наибольшая высота эксплуатации над уровнем моря, м

1000

Стойкость к внешним механическим факторам по ГОСТ 17516.1

М6

Срок службы, лет

30

Массогабаритные показатели

Масса OSM15_Al_1, кг, не более

68

² Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем

управления и время обработки аналогового сигнала.

³ Максимальное время соответствует минимальной кратности измеряемого сигнала, минимальное

время - максимальной кратности.

⁴ Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем

управления и время обработки сигнала МДВВ.

Параметр

Значение

Габариты OSM15_Al_1, Ш х В х Г, мм, не более

670 х 670 х 760

Масса TER_RecUnit_RC5_3, кг, не более

50

Габариты TER_RecUnit_RC5_3, Ш х В х Г, мм не более

620х 820 х 410

Масса ОЛ-1,25/10, кг, не более

42

Габариты ОЛ-1,25/10, Ш х В х Г, не более

380 х 450 х 250

Масса НОЛ-6(10) III, кг, не более

39

Габариты НОЛ-6(10) III, Ш х В х Г, не более

380 х 450 х 250

Масса ТОЛ 10-III, кг, не более

27

Габариты ТОЛ 10-III, Ш х В х Г, не более

150 х 400 х 250

Масса TER_RecComp_MP_X, кг, не более

25

Габариты TER_RecComp_MP_X, Ш х В х Г, не более

440 х 650 х 250

Масса ОПН-РВ-10/12,6/5/250 УХЛ 1, кг, не более

0,75

Габариты ОПН-РВ-10/12,6/5/250 УХЛ 1, Ш х В х Г, не более

75 х 100 х 75

Масса ОПН-РВ-6/7,6/5/250 УХЛ 1, кг, не более

0,45

Габариты ОПН-РВ-6/7,6/5/250 УХЛ 1, Ш х В х Г, не более

75 х 140 х 75

Масса монтажного комплекта Rec15, кг, не более

50

Масса монтажного комплекта CT15, кг, не более

25

Масса монтажного комплекта MP_1, кг, не более

15

Масса монтажного комплекта VT15, кг, не более

15

Циклов ВО, шт

100000

30000

10000

100

50

10

Iоткл, кА

0

0

0,63

12,5

100

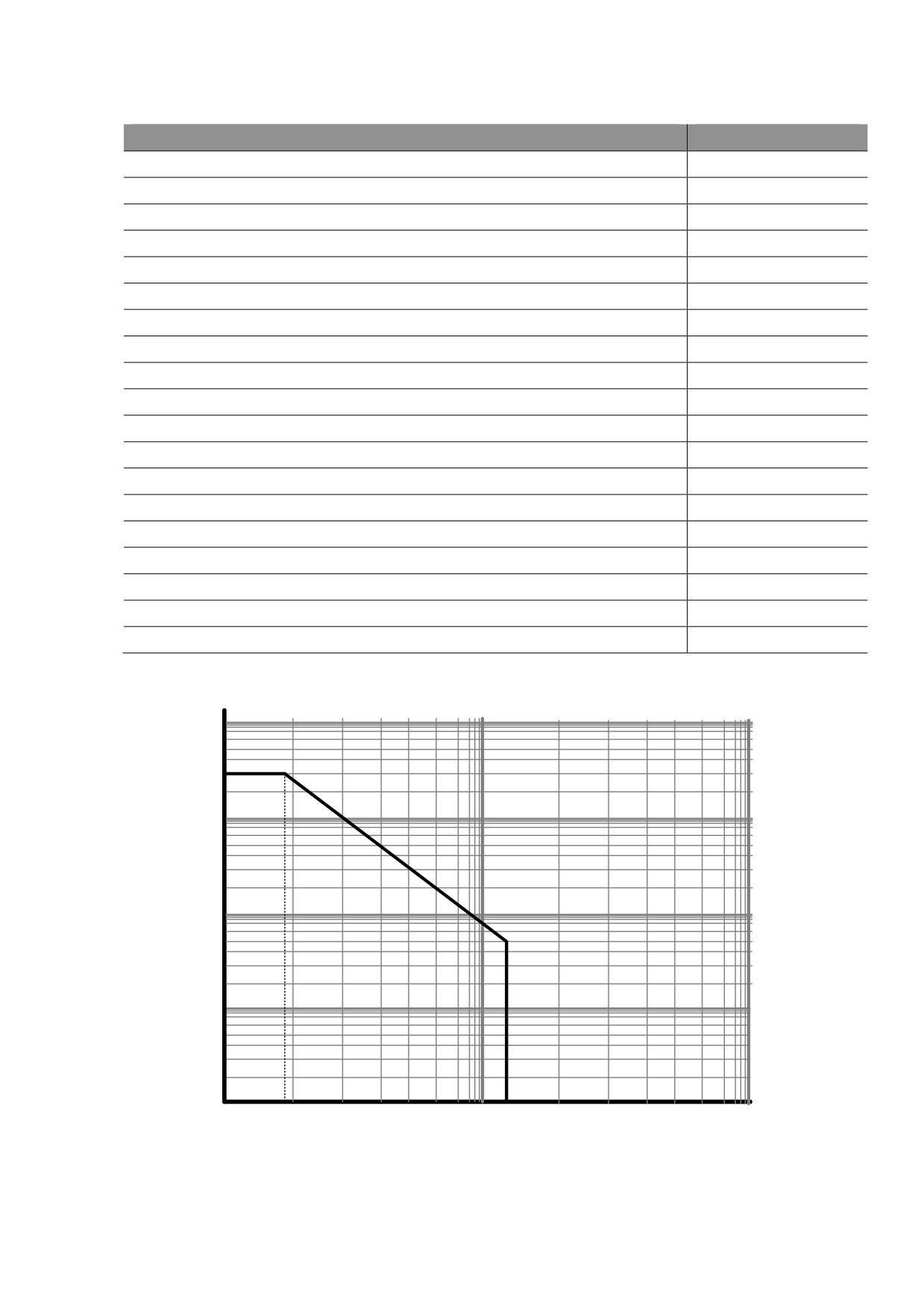

Рис.3.1. Диаграмма коммутационного ресурса

3.2.2. Система измерения

Таблица 3.4. Система измерения РВА

Параметр

Значение

Датчик тока

Рабочий диапазон частот, Гц

45-55

Относительная погрешность измерения фазного тока (во всем температурном

±4 (10-100А)

диапазоне), %

±2,5 (100-12500А)

Максимальный измеряемый ток, кА

12,5

Датчик напряжения

Рабочий диапазон частот, Гц

45-55

Относительная погрешность измерения фазного напряжения (при температуре 20

3

°С), %

Температурный коэффициент, %/К

0,15

Максимальное измеряемое напряжение, кВ

28

Датчик тока нулевой последовательности

Рабочий диапазон частот, Гц

45-55

Относительная погрешность измерения фазного тока (при температуре 20 °С), %

0,5

Дополнительная температурная погрешность, %

-0,015·(t^*-20)

Максимальный измеряемый ток, А

80

Примечание:

* - t температура, при которой необходимо определить погрешность

Таблица 3.5. Система измерения коммерческого учета

Параметр

Значение

Трансформатор тока

Тип и производитель трансформатора тока

ТОЛ10-III, СЗТТ

Относительная погрешность измерения фазного тока, %

0,5S

Номинальный коэффициент безопасности приборов вторичной обмотки для

10

измерений в классе точности, не более

Максимальный измеряемый ток в классе точности, А

1,2*Iном

Номинальная вторичная нагрузка, В·А

10

Трансформатор напряжения

Тип и производитель трансформатора напряжения

НОЛ, СЗТТ

Относительная погрешность измерения фазного напряжения, %

0,5

Номинальная мощность, ВА, в классе точности

75

Максимальное измеряемое напряжение в классе точности, кВ

1,2*Uном

3.2.3. Система питания

Таблица 3.6. Система питания РВА

Параметр

Значение

Требования к источнику оперативного питания

Потребляемая мощность (длительно), В·А, не более

20

Максимальная потребляемая мощность (в режиме подготовки к включению),

60

В·А, не более

Напряжение оперативного питания AC (переменный ток), В

85-265

Система бесперебойного питания

Номинальное напряжение батареи, В

12

Номинальная ёмкость батареи, А·ч

26

Мощность подключаемой внешней нагрузки, Вт

15

Напряжение питания внешней нагрузки (регулируется), В

5-15

Полный цикл заряда батареи, ч

24

Время работы от АКБ после пропадания оперативного питания, ч, не менее

24

Трансформатор собственных нужд

ОЛ-НТЗ-1,25, НТЗ Волхов

Тип и производитель ТСН на номинальные напряжения 10, 6 кВ

ОЛ-1,25, СЗТТ

Номинальное напряжение вторичной обмотки, В

127

Таблица 3.7. Система питания шкафа учета

Параметр

Значение

Требования к источнику оперативного питания

Потребляемая мощность (длительно), В·А, не более

20

Максимальная потребляемая мощность (при включении обогревателя), В·А, не

60

более

Напряжение оперативного питания AC (переменный ток), В

100

3.2.4. Интерфейсы передачи данных

Таблица 3.8. Интерфейсы передачи данных

Параметр

Значение

Выходы сигнализации МДВВ IOM-12/60-02 и IOM-100/220-02

Количество

12

Номинальное напряжение переключения AC, В

240

Номинальный ток AC, А

16

Мощность переключения AC, В·А

4000

Ток переключения 250В DC, А

0,35

Ток переключения 125В DC, А

0,45

Ток переключения 48В DC, А

1,3

Ток переключения 24В DC, А

12

Время переключения, мс

5

Входы управления МДВВ IOM-12/60-02

Параметр

Значение

Номинальное напряжение (постоянный ток), В

12-60

Напряжение срабатывания, В, не менее

7

Напряжение отпускания, В, не более

3

Входное сопротивление, кОм

3

Время распознавания, мс

20

Время сброса, мс

20

Входы управления МДВВ IOM-100/250-02

Номинальное напряжение (постоянный ток), В

110-220

Напряжение срабатывания, В, не менее

70

Напряжение отпускания, В, не более

30

Входное сопротивление, кОм

75

Время распознавания, мс

20

Время сброса, мс

20

Роутер iRZ RU01w

Стандарты связи

HSPA+, UMTS, EDGE, GPRS

Количество SIM-карт

2

Частоты

UMTS: 900/2100Мгц, EGSM: 900/1800 МГц

Конвертер протоколов в 61850 IRZ RU21.TEL

Стандарты связи

HSPA+, UMTS, EDGE, GPRS

Количество SIM-карт

2

Частоты

UMTS: 900/2100Мгц, EGSM: 900/1800 МГц

Протокол передачи данных

61850-8-1 (MMS)

1 Basic Exchange (Базовый Обмен Данными)

2 Data Sets (Наборы Данных)

2+ Data Set Definition

5 Unbuffered Reporting (Небуферируемые

Отчеты)

6 Buffered Reporting (Буферируемые Отчеты)

Функции 61850

12a Direct Control (Прямое Управление)

12b Enhanced SBO Control

12d Enhanced SBO control (Выбор перед

управлением с повышенной безопасностью)

только для АУВ

13 Time Synchronization (Синхронизация

Времени)

Конвертер протоколов в 61850 IRZ RU21.TEL

Стандарты связи

HSPA+, UMTS, EDGE, GPRS

Количество SIM-карт

2

Частоты

UMTS: 900/2100Мгц, EGSM: 900/1800 МГц

61850-8-1 (MMS)

Протокол передачи данных

60870-5-104

Параметр

Значение

1 Basic Exchange (Базовый Обмен Данными)

2 Data Sets (Наборы Данных)

2+ Data Set Definition

5 Unbuffered Reporting (Небуферируемые

Отчеты)

6 Buffered Reporting (Буферируемые Отчеты)

Функции 61850

12a Direct Control (Прямое Управление)

12b Enhanced SBO Control

12d Enhanced SBO control (Выбор перед

управлением с повышенной безопасностью)

только для АУВ

13 Time Synchronization (Синхронизация

Времени)

SCADA-порт

Интерфейс подключения устройства передачи данных

RS232

USB

Скорость обмена

300-115200 бод

до 12 Мбит/с

Протоколы передачи данных

Modbus RTU

IEC 60870-5-104

Прямое соединение,

Настройки SCADA-порта (тип оборудования, которое

можно подключить напрямую, без применения

GSM-модем,

-

преобразователей)

Радиомодем

Тип интерфейса

DB9

USB 1.1 type A

Местное управление

Интерфейсы

USB, Bluetooth

Тип разъема USB

A

Класс передачи данных Bluetooth

1 (до 100 м)

3.2.5. Защиты и автоматика

Реклоузер имеет в своем составе четыре

независимые группы уставок. В активном

состоянии в текущий момент времени может находиться только одна группа.

Таблица 3.9. Перечень защит реклоузера

Полное наименование защиты

Краткое наименование

Защита от междуфазных КЗ

МТЗ-1, МТЗ-2, МТЗ-3

Автоматическое повторное включение после МТЗ

АПВ МТЗ

Защита от однофазных замыканий на землю

ОЗЗ

Автоматическое повторное включение после ОЗЗ

АПВ ОЗЗ

Защита от однофазных замыканий на землю, основанная на контроле

ОЗЗнп

проводимости нулевой последовательности

Защита минимального напряжения

ЗМН

Автоматическое повторное включение после ЗМН

АПВ ЗМН

Защита от повышения напряжения

ЗПН

Автоматическое повторное включение после ЗПН

АПВ ЗПН

Автоматическая частотная разгрузка

АЧР

Полное наименование защиты

Краткое наименование

Автоматическое повторное включение после АЧР

ЧАПВ

Защита от повышения частоты

ЗПЧ

Автоматическое повторное включение после ЗПЧ

АПВ ЗПЧ

Включение на холодную нагрузку

ВХН

Защита от обрыва фазы по напряжению обратной последовательности

ЗОФ U2

Защиты от обрыва фазы по току обратной последовательности

ЗОФ I2

Защита от смещения нейтрали

ЗСН

Режим «Работа на линии»

МТЗ РНЛ, ЗЗЗ РНЛ

Контроль напряжения при АПВ и оперативном включении

КН

Отключение близких коротких замыканий

БКЗ

Защита от потери питания

ЗПП

Автоматическое повторное включение после ЗПП

АПВ ЗПП

Детектор источника

ДИ

3.3. Конструкция и принцип действия

3.3.1. Конструкция

3.3.1.1. Коммутационный модуль

Коммутационный модуль состоит из вакуумного выключателя, размещенного в корпусе из

коррозионностойкого алюминиевого сплава, в высоковольтные вводы которого встроены

датчики тока и напряжения. Высоковольтные вводы имеют изоляцию из силиконовой

резины. Корпус покрыт слоем порошковой краски.

Высоковольтные вводы маркируются X1X2X3 и X4X5X6.

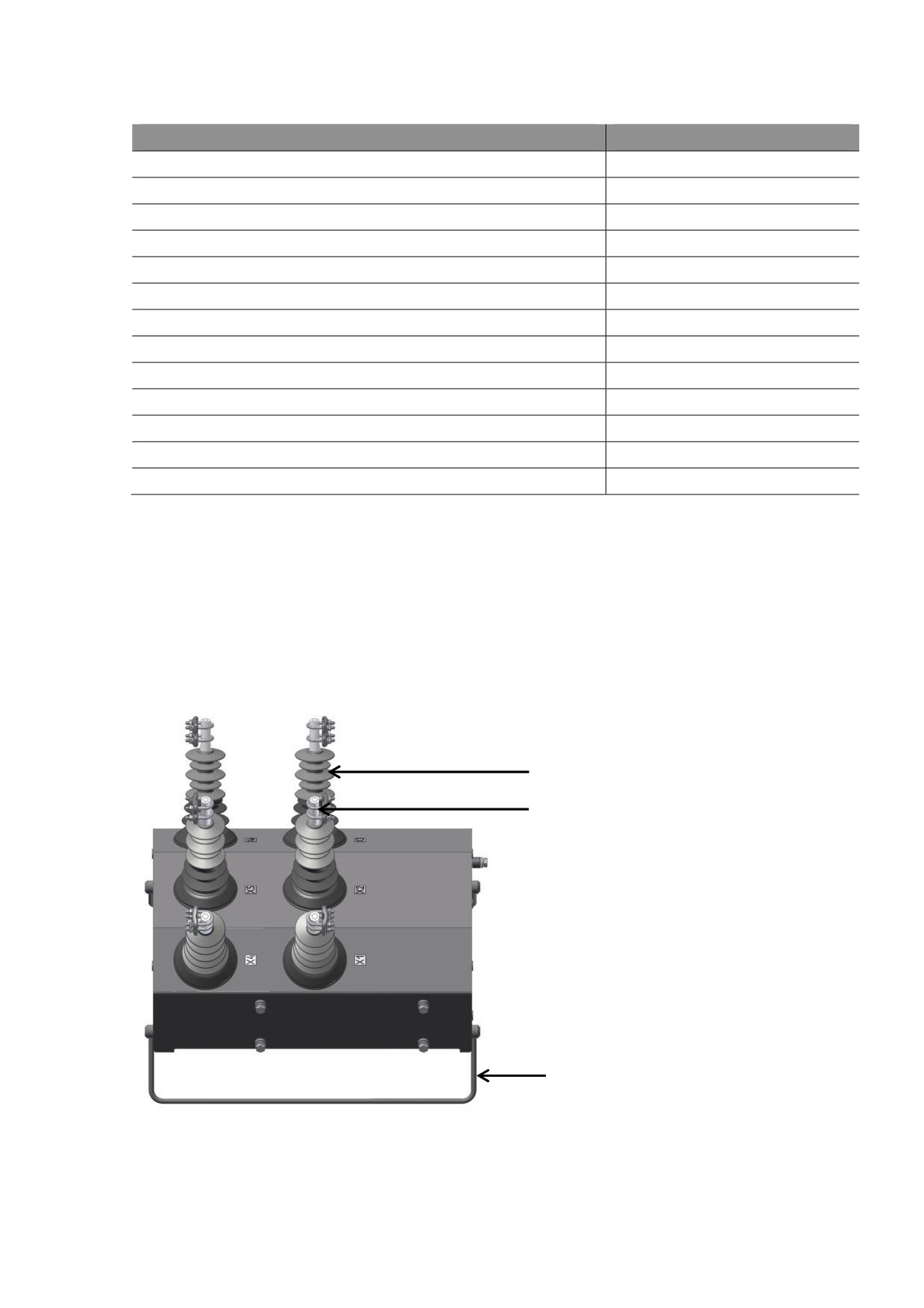

Высоковольтный ввод

Зажим для подключения

провода

Направляющие для установки

OSM на земле

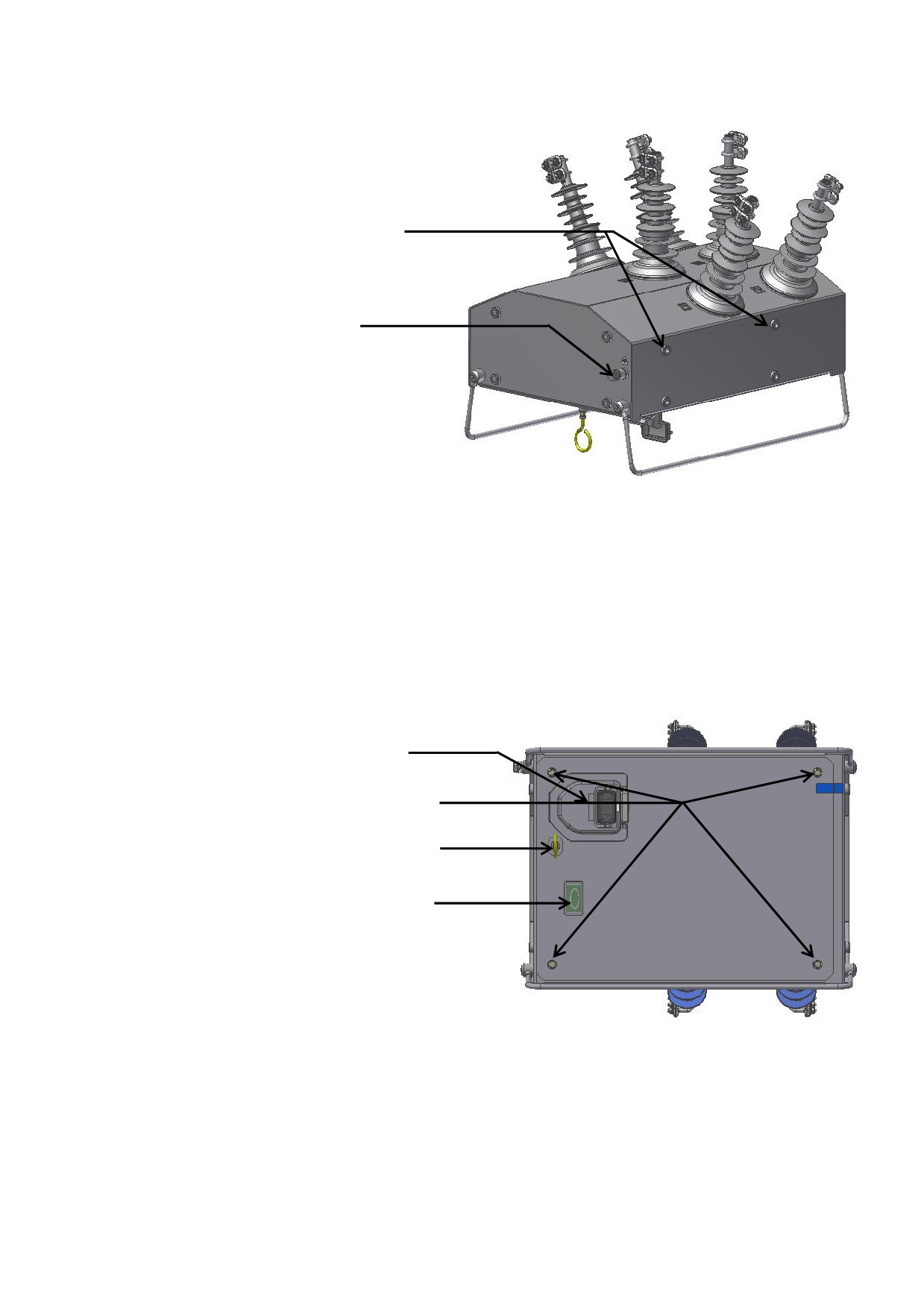

Рис.3.2. Коммутационный модуль OSM15_Al_1. Вид сбоку

На боковых и торцевых сторонах корпуса располагаются монтажные отверстия, болт

заземления.

Монтажные отверстия

Болт заземления

Рис.3.3. Коммутационный модуль. Вид сверху

Снизу коммутационного модуля расположены:

• разъем для подключения соединительного устройства;

• кольцо ручного отключения;

• указатель положения главных контактов;

• дренажный фильтр.

Разъем для подключения

соединительного

устройства

Дренажные фильтры

Кольцо ручного

отключения

Указатель положения

главных контактов

Рис.3.4. Коммутационный модуль OSM15_Al_1. Вид снизу

3.3.1.2. Шкаф управления

Шкаф управления выполнен из коррозионно-стойкого алюминиевого сплава, покрытым

слоем порошковой краски. Шкаф имеет две двери: внешнюю и внутреннюю. На внешней

двери расположен рычаг для ее открытия/закрытия. В закрытом состоянии обеспечивается

установка навесного замка.

Рычаг для открытия

внешней двери

Петля навесного замка

(Ø 12 мм)

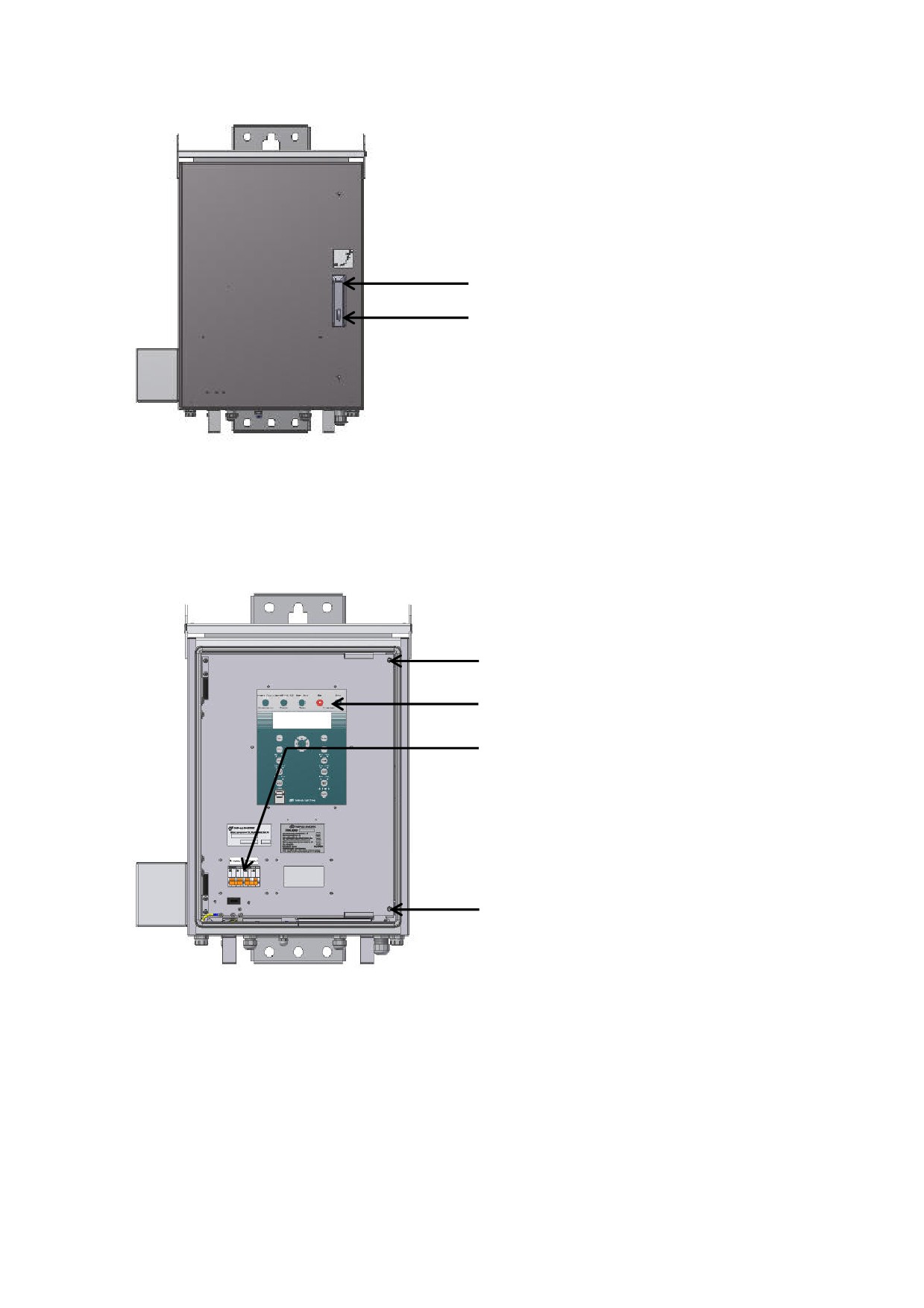

Рис.3.5. Шкаф управления с закрытой внешней дверцей

В открытом состоянии внешняя дверь имеет фиксатор, который препятствует ее

закрытию. На внешней стороне внутренней двери расположена панель управления. При

открытии появляется доступ к внутренним элементам шкафа управления. Чтобы открыть

внутреннюю дверь, надо отвернуть два невыпадающих винта.

Невыпадающие винты

Панель управления

Автоматические выключатели

Невыпадающие винты

Рис.3.6. Шкаф управления. Внутрення дверь

Место для установки дополнительного

оборудования

Блок управления

Модуль дискретных входов/выходов

Автоматический выключатель АКБ

Термостат

Аккумуляторная батарея (АКБ)

Нагреватели полупроводникового типа (20 ВА)

Разъем «6» для подключения модема

SCADA

Разъем «5» для подключения

модема TELARM

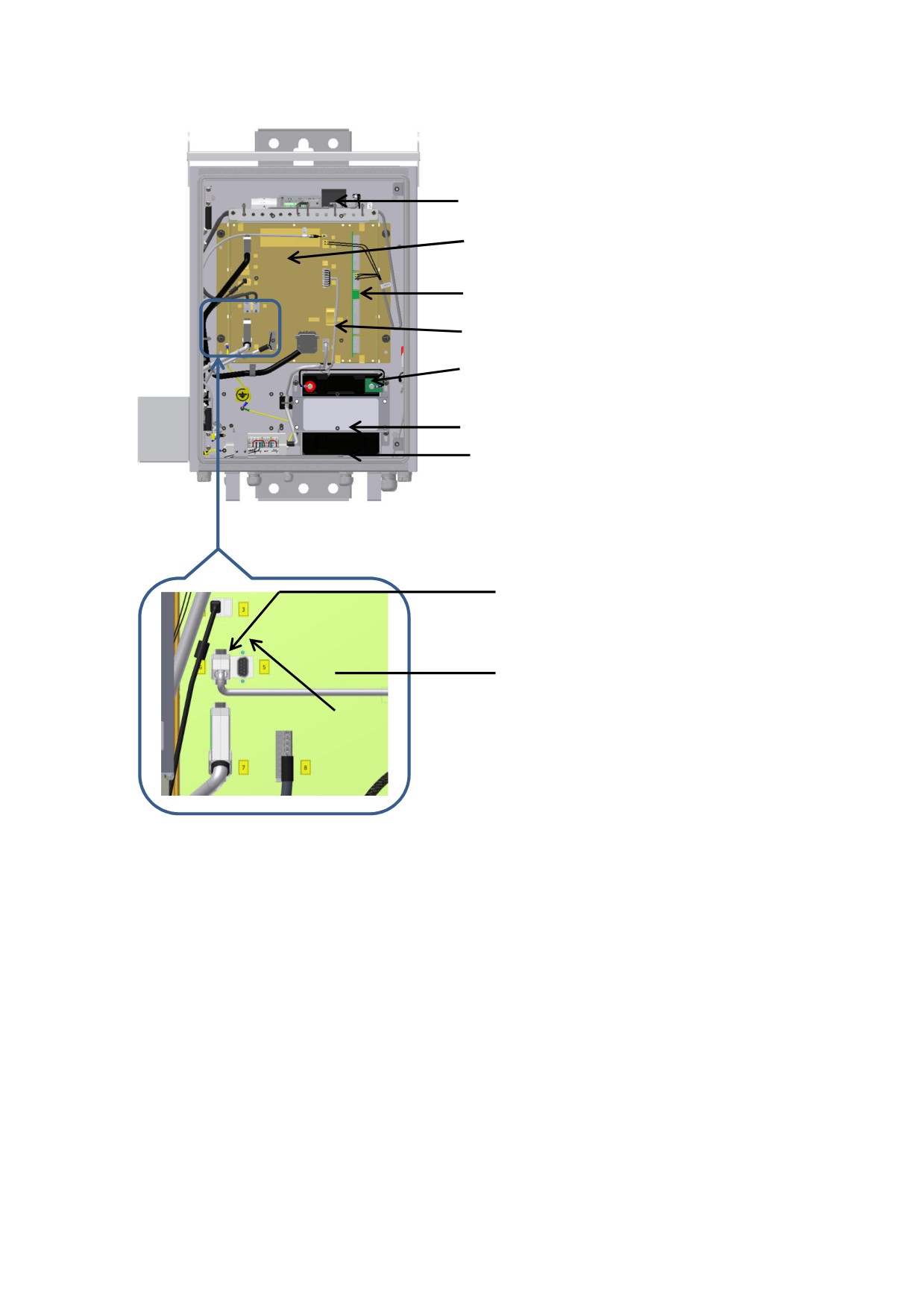

Рис.3.6. Шкаф управленияю с роутером и УКВ приемопередатчиком

Подключение роутера iRZ RU01w осуществляется через разъем «4».

В донной части шкаф управления имеет гермовводы для кабелей и отверстия для слива

конденсата.

Отверстия для слива конденсата

Гермовводы для кабелей (6 шт.)

Bluetooth модуль

Шпилька заземления

Разъем для

подключения

соединительного

устройства

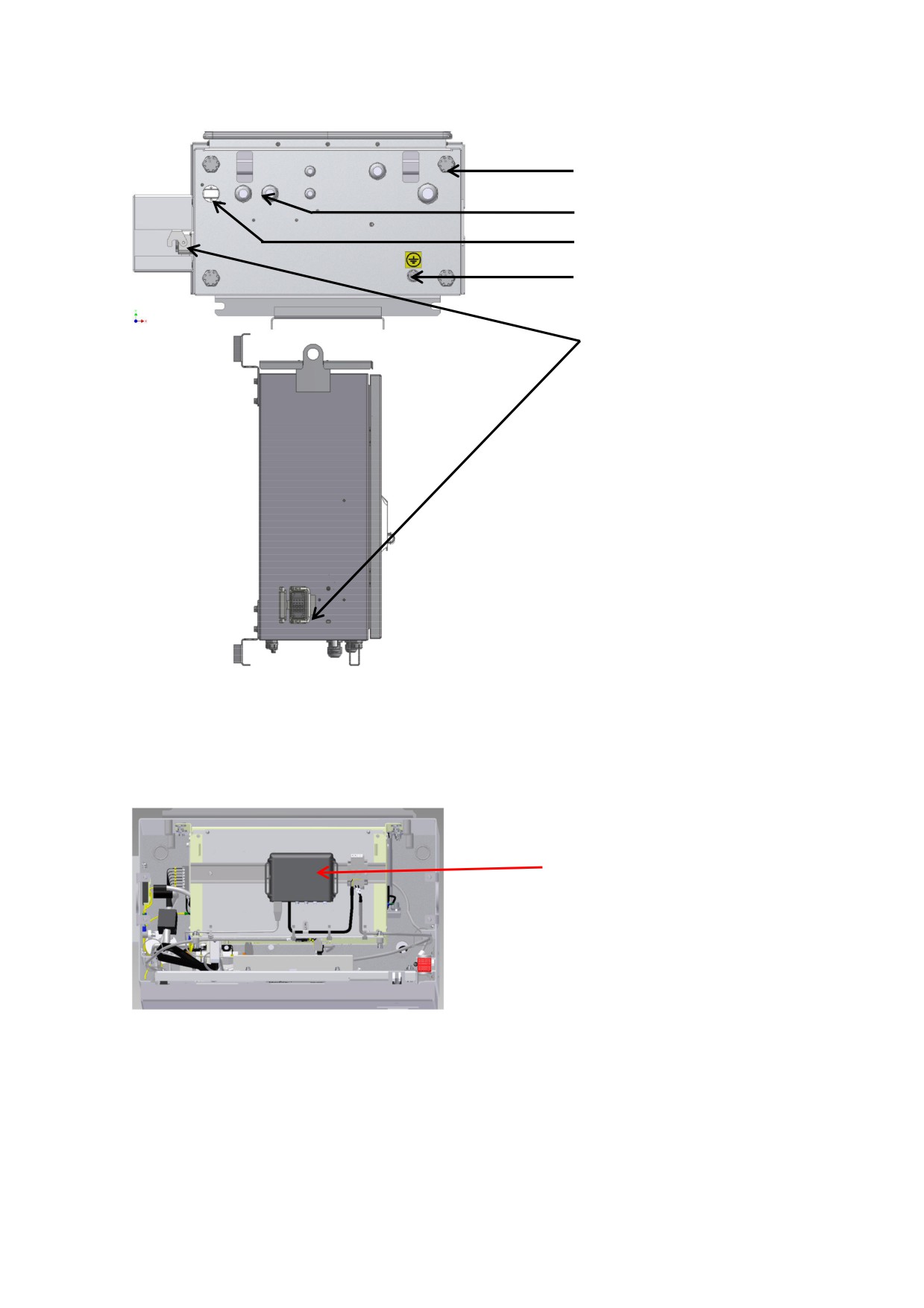

Рис.3.7. Вид снизу и слева сбоку на шкаф управления

В шкаф управления может быть установлено дополнительное оборудование. Перечень

дополнительного оборудования определяют параметры кодировки Par4 и Par5. Примеры

установки дополнительного оборудования показаны на рис. 3.8.

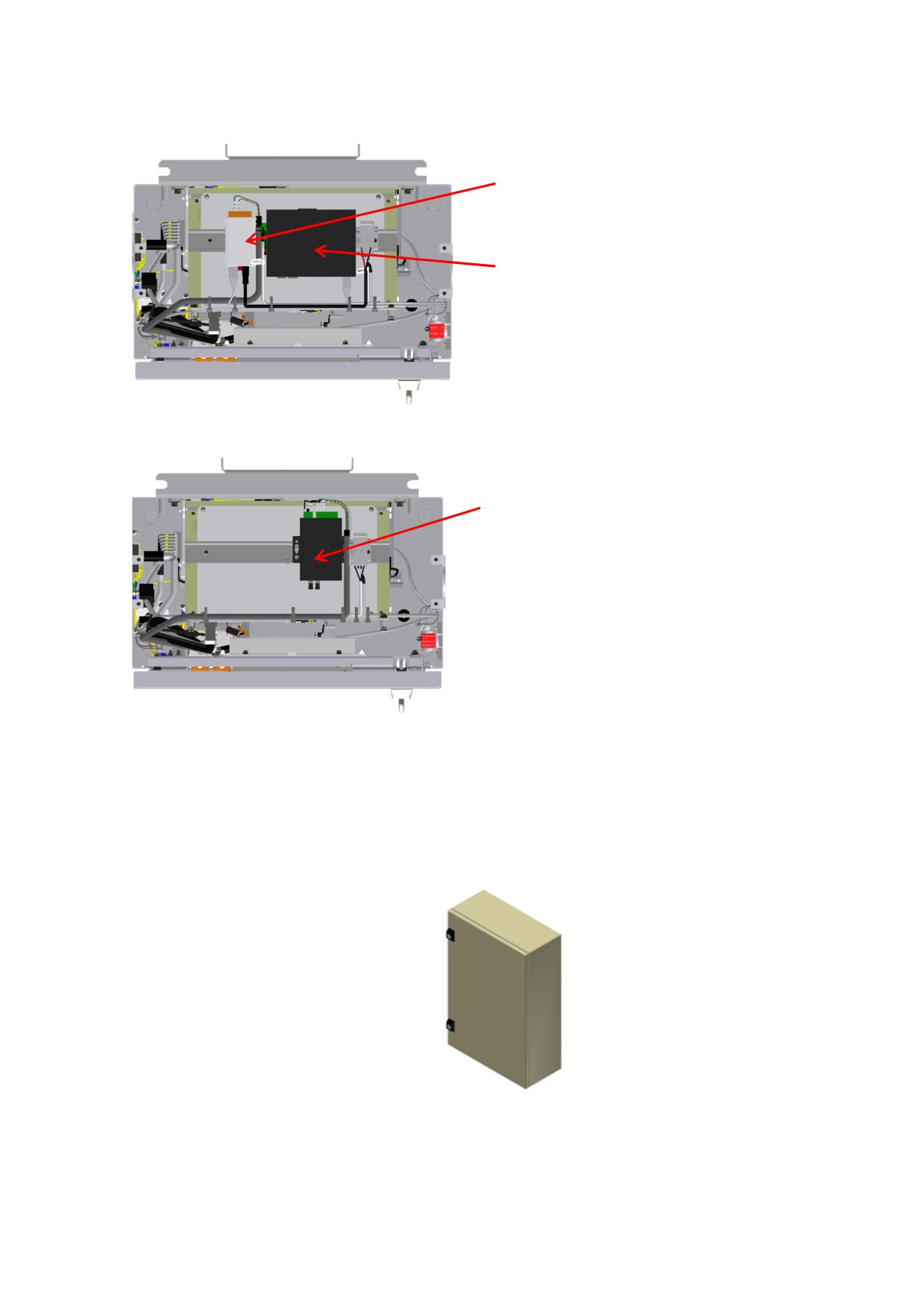

3G роутер iRZ RU01w

Конвертер протоколов

IEC 61850-8-1 IRZ RU21.TEL

Устройство радиоуправления

3G роутер iRZ RU01w

Ethernet/ВОЛС преобразователь

Преобразователь Modbus

RTU/Modbus TCP

Ethernet/ВОЛС преобразователь

Преобразователь RS232/Ethernet

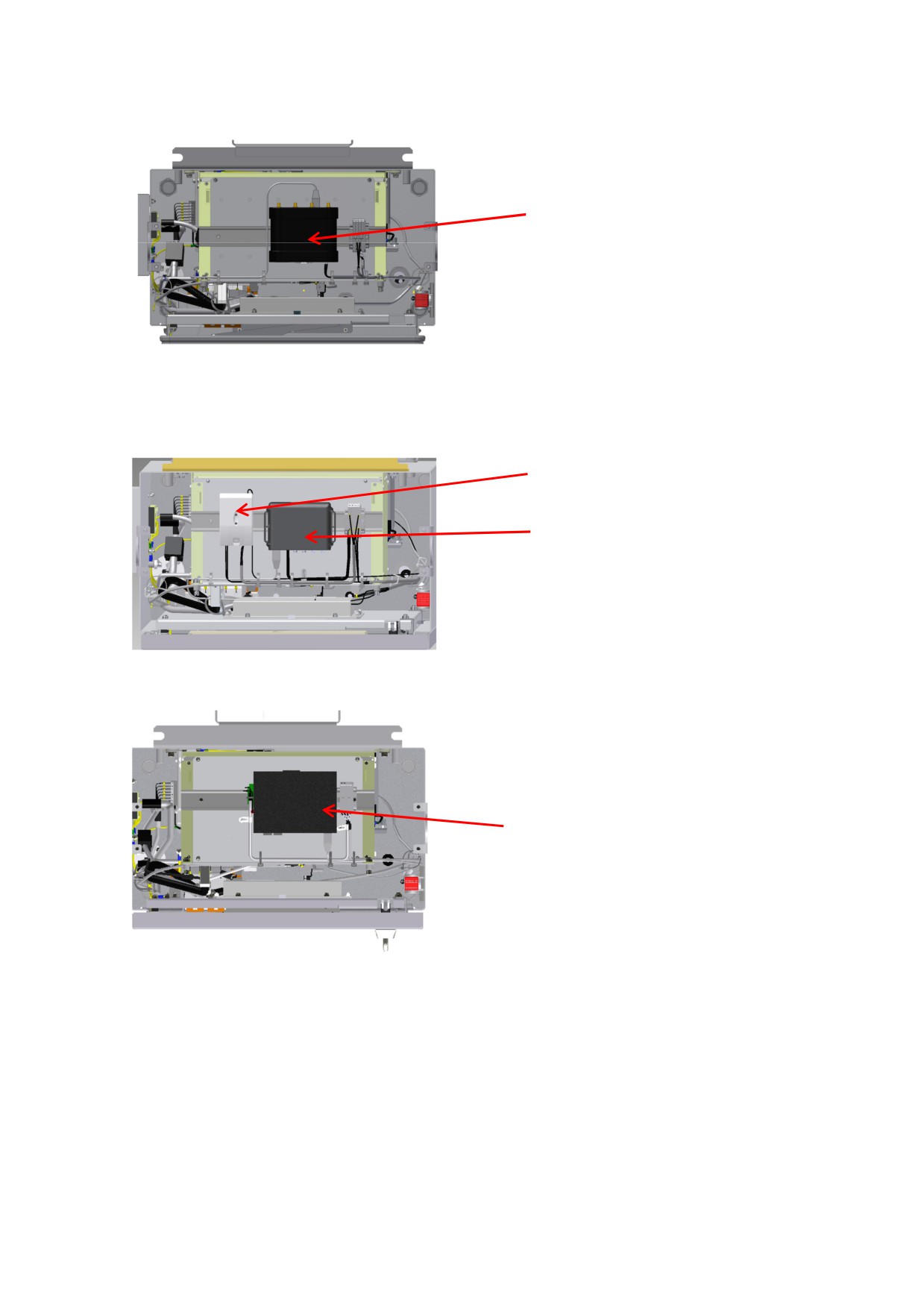

Рис.3.8. Исполнения шкафа управления. Вид сверху

3.3.1.3. Шкаф учета

Шкаф учета электроэнергии выполнен в пластиковом корпусе, степень защиты IP66.

Шкаф имеет два внутренних замка: верхний и нижний.

Рис.3.9. Шкаф учета. Закрытая дверь.

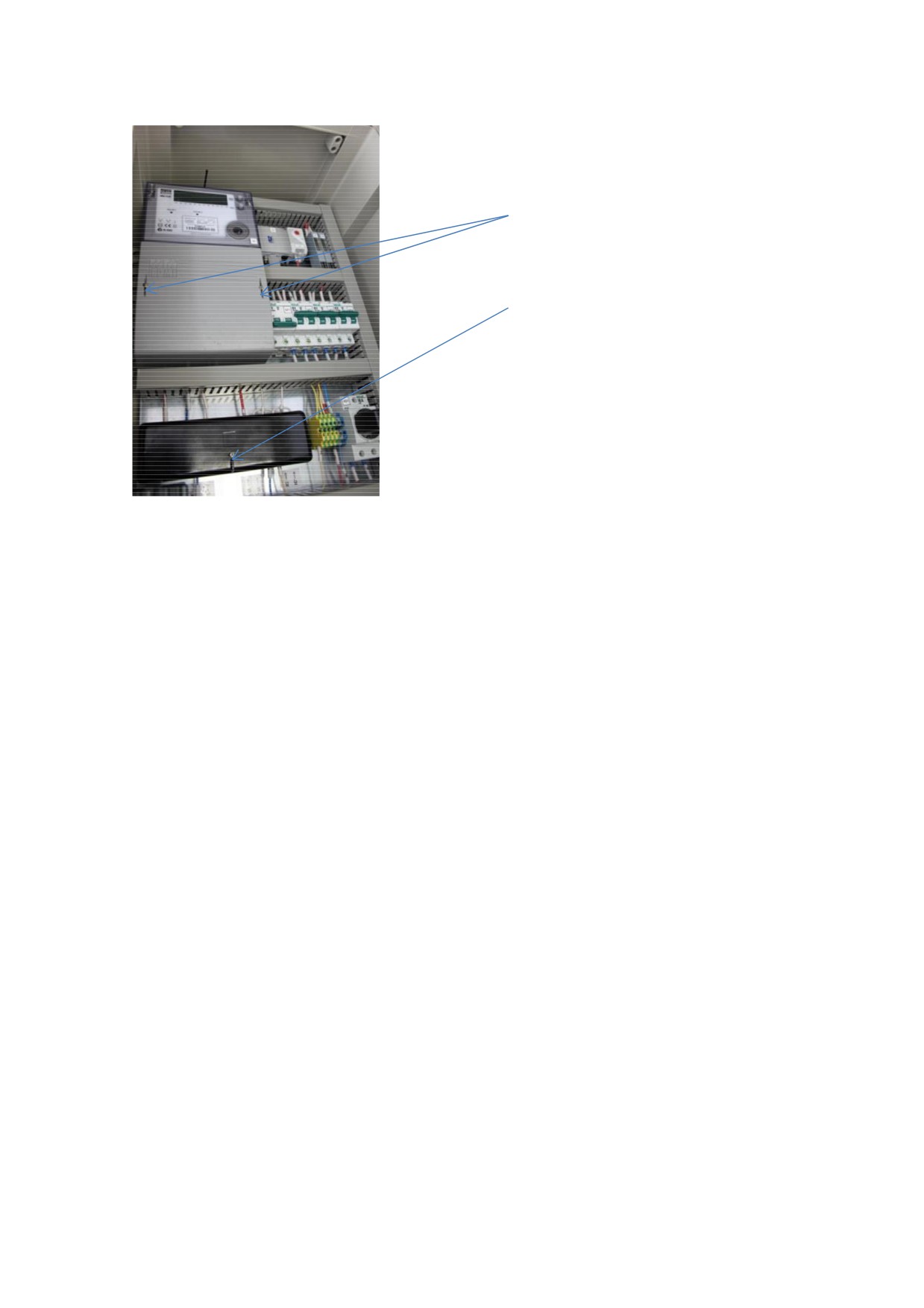

При открытии двери появляется доступ к внутренним элементам шкафа учета.

Антенна GPRS-модема

GPRS-модем

Термостат

Догрузочные резисторы

Счетчик электроэнергии

Выключатели автоматические

Коробка клеммная

Обогреватель

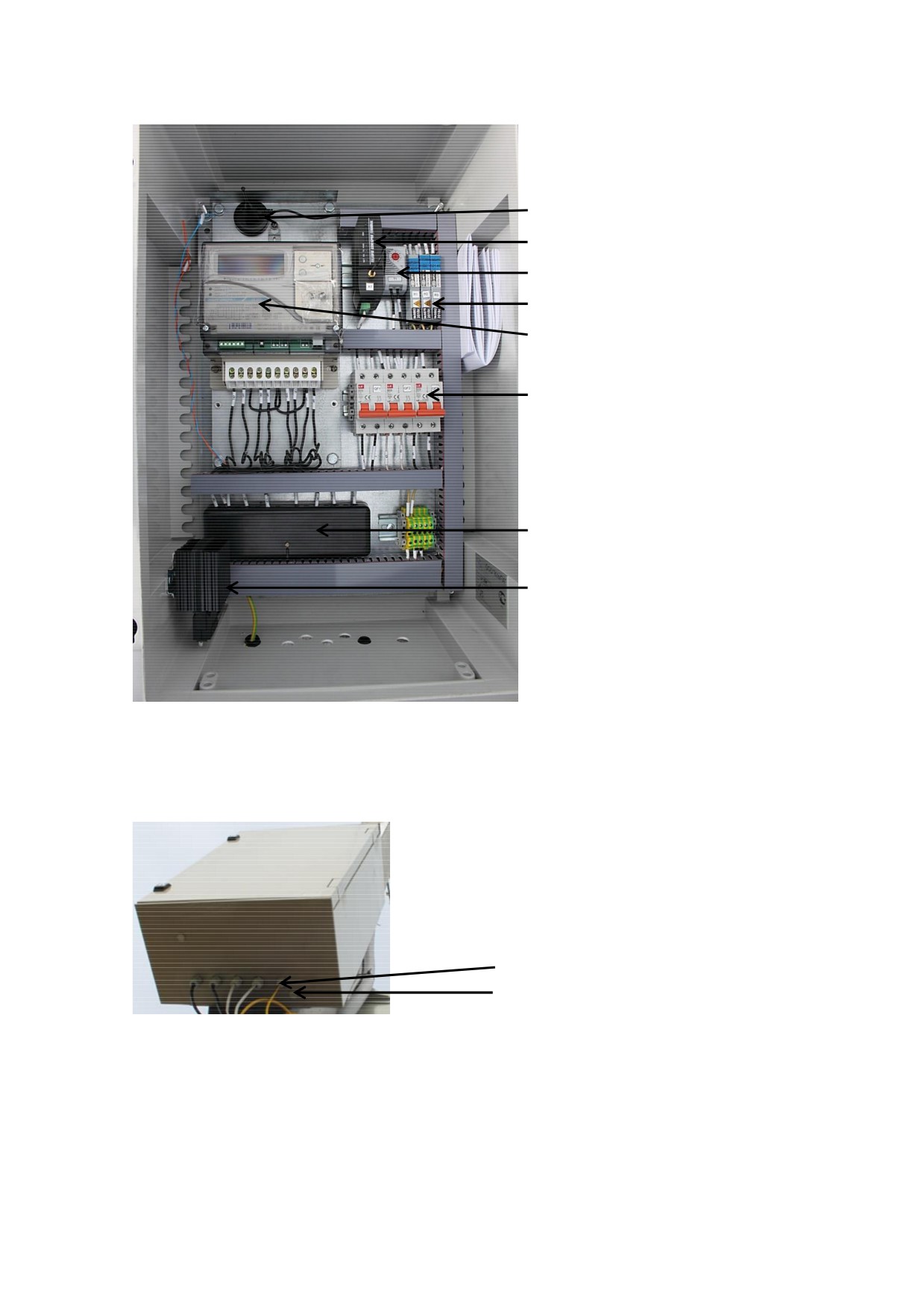

Рис.3.10. Шкаф учета. Открытая дверь

В донной части шкаф учета имеет гермовводы для кабелей и отверстия для слива

конденсата.

Гермоввод для вывода заземления

Отверстия для слива конденсата

Рис.3.11. Вид снизу на шкаф учета

3.3.1.4. Соединительное устройство

Соединительное устройство представляет собой гофрированную металлическую трубку в

полимерной оболочке, внутри которой располагаются контрольные кабели. Длина

соединительного устройства - 6 м.

Если в проекте задействован АВР, то автоматическое включение коммутационного

модуля, находящегося в «горячем» резерве, произойдет через заданную выдержку времени

согласно уставкам АВР.

3.4. Маркировка и пломбирование

3.4.1. Маркировка

Наклейка с наименованием продукта, указанием основных параметров, годом

изготовления и серийным номером расположена на внутренней двери шкафа управления.

Наклейка с информационными

параметрами

Рис.3.13. Маркировка шкафа управления

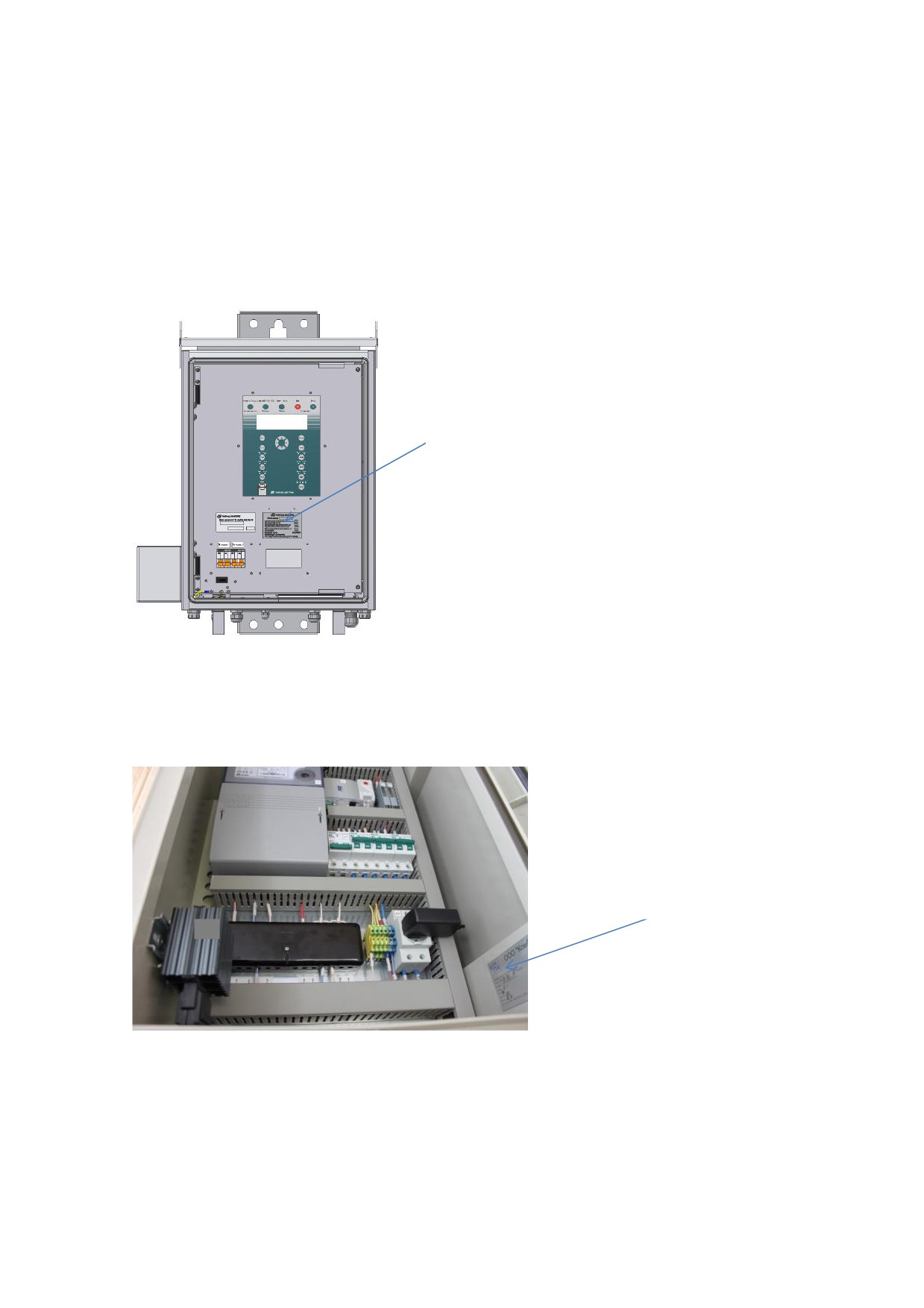

Наклейка с наименованием продукта, указанием основных параметров, годом

изготовления и заводским номером расположена внутри на боковой стенке шкафа учета.

Наклейка с информационными

параметрами

Рис.3.14. Маркировка шкафа учета

3.4.2. Пломбирование

3.4.2.1. Коммутационный модуль

Коммутационный модуль пломбируется пластиковой наклейкой в месте стыка дна с

корпусом коммутационного модуля -1 на рисунке .15.

1

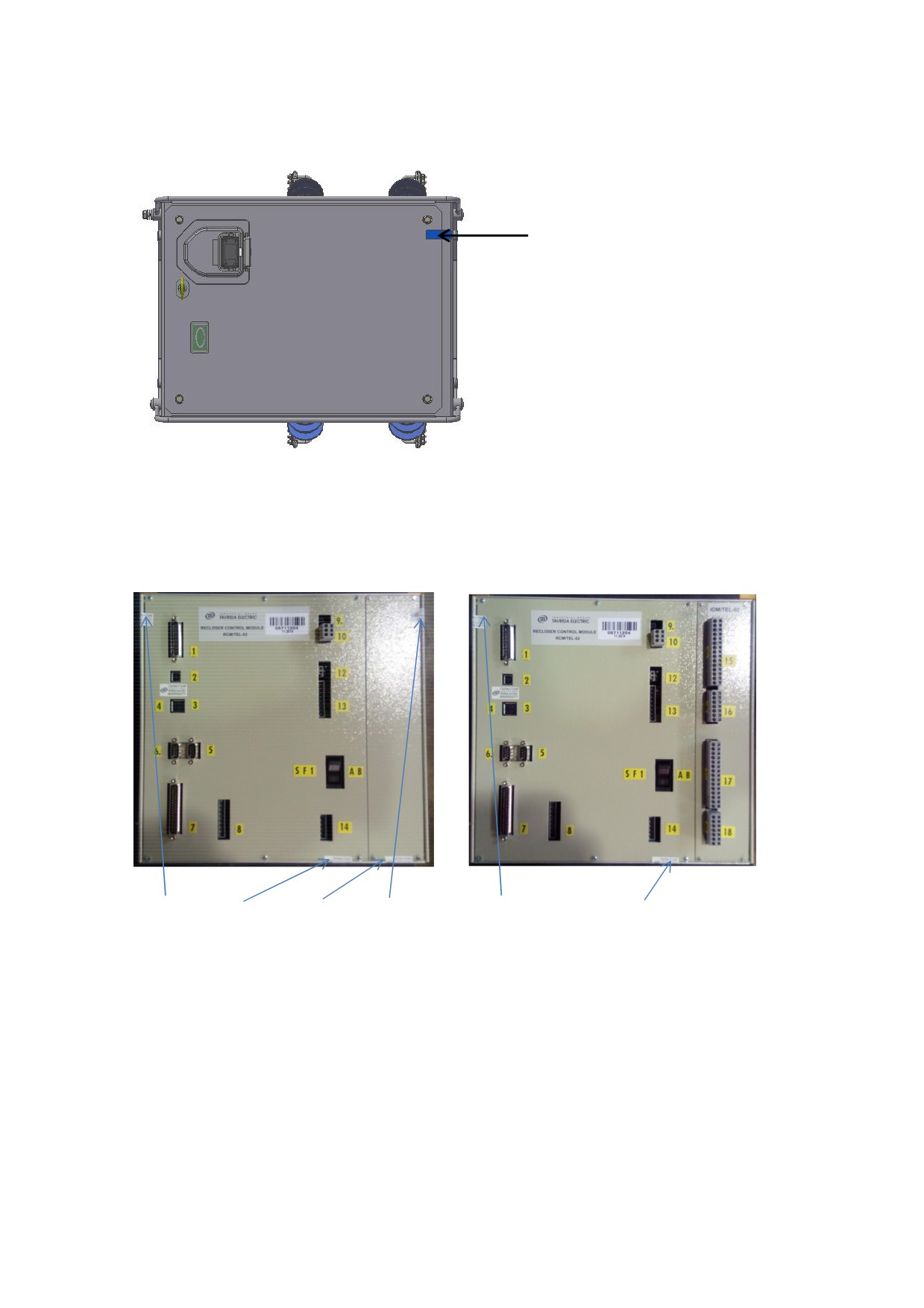

Рис.3.15. Места пломбирования коммутационного модуля

3.4.2.2. Блок управления

Блок управления, входящий в шкаф управления, пломбируется наклейками.

1

2

3

4

1

2

Рис.3.16. Места пломбирования блока управления

3.4.2.3. Счетчик электроэнергии

Корпус счетчика пломбируется метрологической службой, осуществляющей поверку

счетчика. Клеммная крышка и колодка клеммная испытательная могут пломбироваться

энергоснабжающей организацией.

1

2

Рис.3.17. Места пломбирования счетчика ЭЭ и ИКК

3.4.2.4. Трансформаторы измерительные

Пломбирование выводов вторичной измерительной обмотки производится после

монтажа вторичных соединений уполномоченной на это службой. Клеммную колодку

выводов вторичных обмоток закрыть защитной крышкой, проложив предварительно

прокладку. После окончания работ установить пломбу службой эксплуатации с

последующей записью в эксплуатационном журнале.

содержание      ..      1       2         ..

//////////////////////////////////////////
