4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
4.1. Интерфейсы управления
4.1.1. Общие сведения
Работа с реклоузером может выполняться в местном и дистанционном режиме.
В режиме местного управления доступны интерфейсы:
• панель управления;
• TELARM Lite;
а также механическое отключение.
В режиме дистанционного управления доступны интерфейсы:
• модуль дискретных входов/выходов;
• SCADA.
Внимание! Команда «Отключить» выполняется по любому интерфейсу вне зависимости
от выставленного режима управления.
4.1.2. Панель управления
Панель управления предназначена для управления, снятия показаний в местном режиме
работы.
На панели управления расположены:
• индикаторы состояния коммутационного модуля, защит;
• кнопки навигации по меню;
• кнопки ввода/вывода защит;
• разъем для подключения кабеля USB.
Журнал неисправностей
Журнал событий
Кнопка «Отключить»
Кнопки навигации
меню управления
Кнопка «Включить»
Режим управления
Включение панели
управления
Управление меню
Регулирование
Ввод/вывод РЗА
контрастности
Ввод/вывод АПВ
Ввод/вывод питания УС
Ввод/вывод режима Работа
на линии
Подключение USB
Ввод/вывод АВР
Выбор активной группы РЗА
Ввод/вывод ОЗЗ

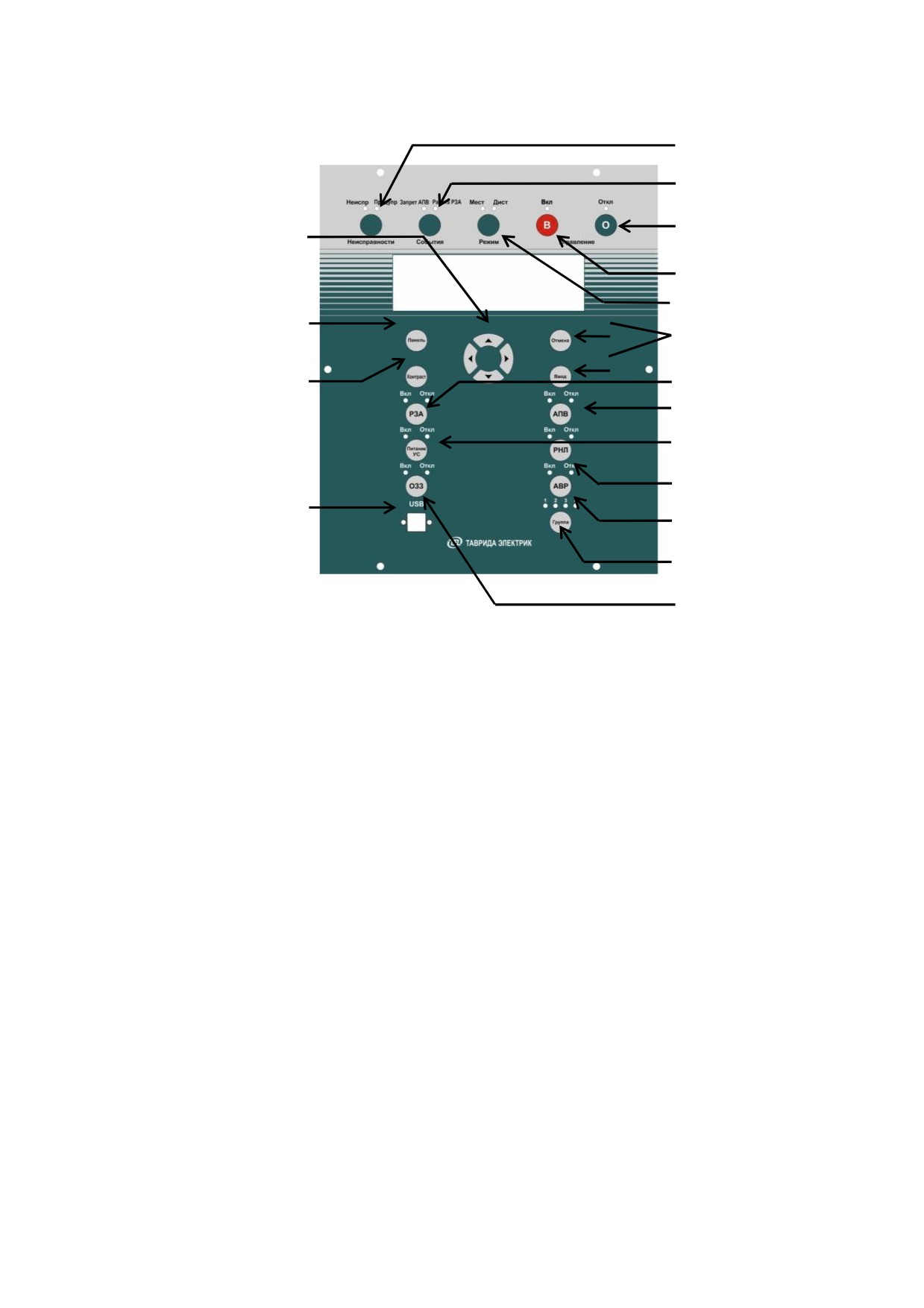

Рис.4.1. Панель управления
Структура меню панели управления построена по иерархическому принципу. Переход по
меню осуществляется с помощью клавиш навигации. При нажатии на кнопку «Ввод»
выполняется переход на один уровень вниз. При нажатии на кнопку «Отмена» выполняется
переход на один уровень вверх.
Включение
Журнал
Отмена
событий
Настройка
Управление с панели
Индикация
Группа 1
Группа 2
Ввод
Измерения
Отмена
Отмена
Группа 3
Блок питания
Группа 4
Журналы и счетчики
Часы реального времени
Дискретные Вх/Вых
SCADA
TELARM
Идентификация
Дискретные входы/выходы
SCADA
Отмена
TELARM
Ввод
Питание УС ввести/вывести
Отмена
Стереть журналы
Очистить счетчики защит
Конфигурация
Очистить пароли
Измерения
Очистить счетчики
Блок питания
эО.чис
ить счетчики SCADA
Отмена
Часы реального времени
Дата, время
Журналы, счетчики
Пароли
Панель управления
Отмена
Ввод
Ввод
Уставки РЗА
Настройки связи
Ввод
Системные настройки
Ввод
Рис.4.2. Структура меню панели управления
4.1.3. TELARM Lite
TELARM Lite - сервисное программное обеспечение, предназначенное для выполнения
функций в режиме местного управления (непосредственно рядом с реклоузером):
• управления;
• изменения настроек;
• просмотра и анализа журналов и данных измерений, сигнализации.
В качестве канала передачи данных TELARM Lite используются:
• USB-соединение;
• Bluetooth-соединение;
• RS232 (проводное соединение).

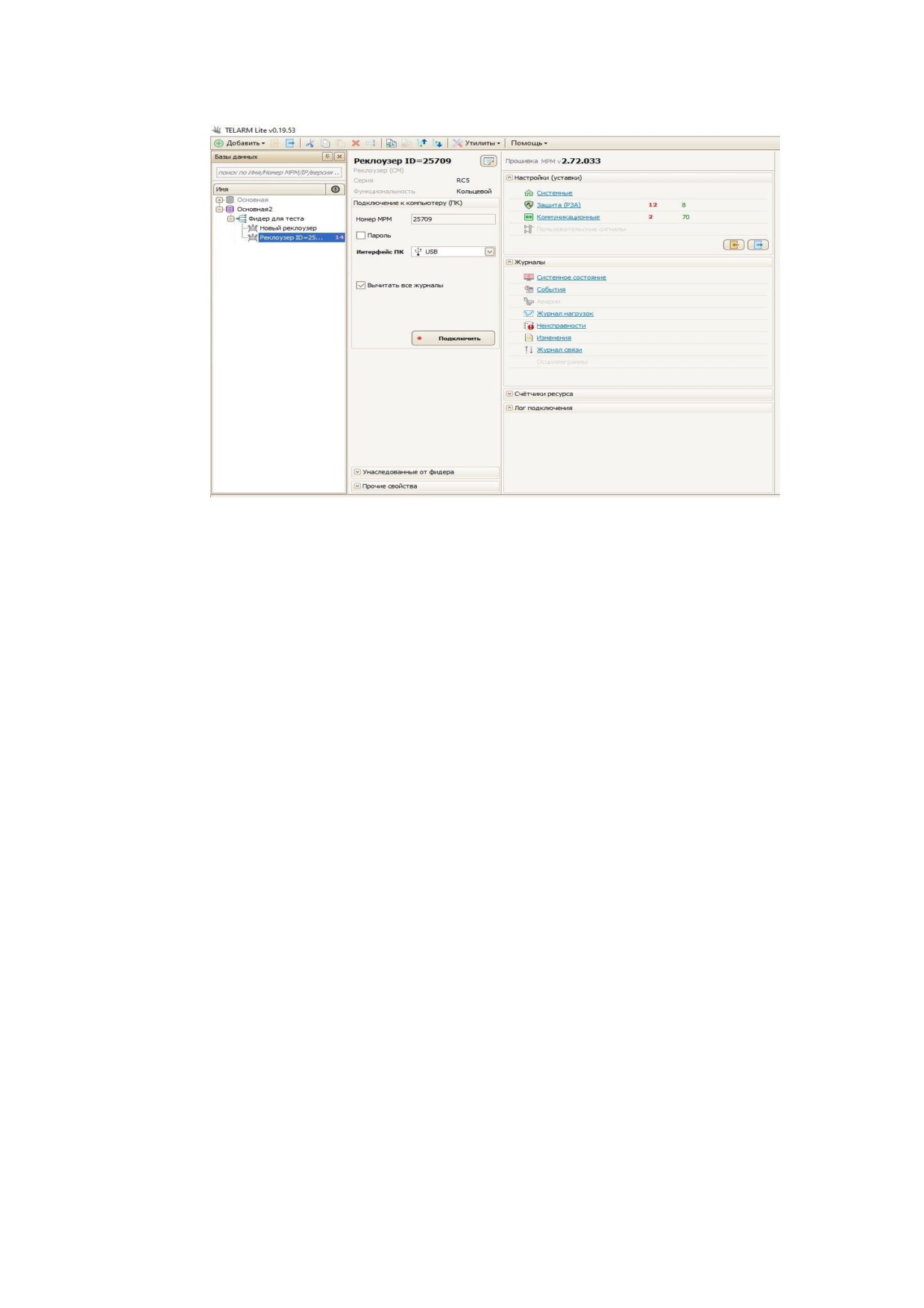

Интерфейс TELARM Lite представляет собой базу данных, в виде иерархического дерева
фидеров и реклоузеров. Вид главного окна программы представлен на Рис.4.3.
Рис.4.3. Интерфейс TELARM Lite
Подробное описание программного обеспечения приведено в руководстве пользователя
TELARM Lite
(предоставляется в электронной версии по запросу в сторону
представительства «Таврида Электрик»).
4.1.4. Модуль дискретных входов/выходов
Модуль дискретных входов/выходов предназначен для:
• выполнения функций управления, ввода/вывода защит с помощью входных реле;
• сигнализации с помощью контактов.
Схемы входов/выходов МДВВ приведены на Рис.4.4 и Рис.4.5.
Рис.4.4. Входы управления

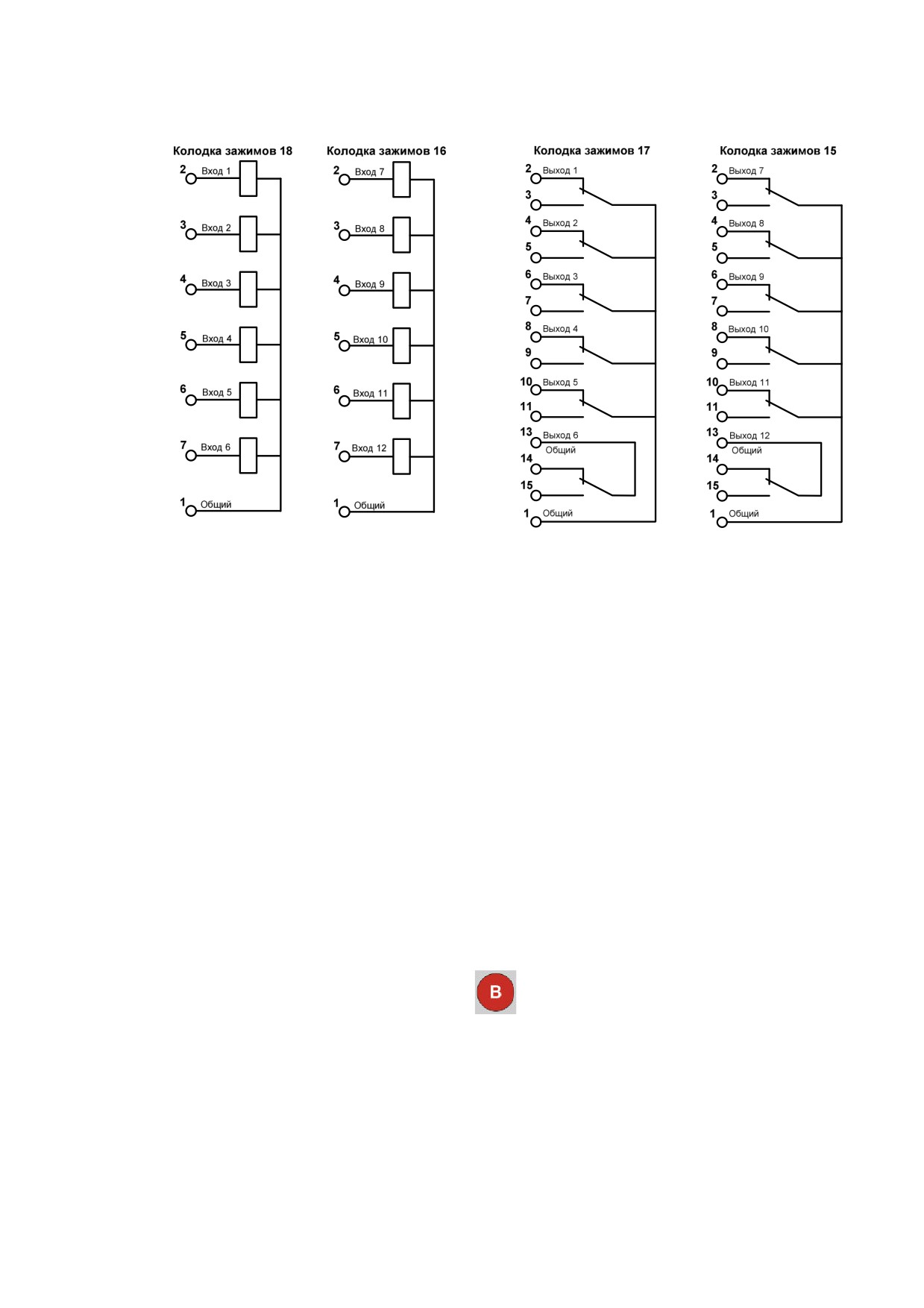

Рис.4.5. Дискретные выходы
4.1.5. Интерфейсы передачи данных шкафа учета
Шкаф учета имеет встроенный счетчик электроэнергии с возможностью
программирования, перепрограммирования, управления и считывания параметров и
данных локально (оптопорт, RS-485 и/или RF) и удаленно (по GPRS-модему).
4.2. Оперативные переключения
4.2.1. Переключения с панели управления
4.2.1.1. Включение
Перевести реклоузер в режим местного управления:
1. Нажать кнопку «Режим» на панели управления.
2. Убедиться, что загорелся индикатор «Мест».
Для выполнения операции включения:
1. Нажать кнопку «Включить».
2. Убедиться, что реклоузер выполнил команду:
• загорелся индикатор «Вкл.» на панели управления;
• положение указателя главных контактов коммутационного модуля соответствует
4.2.1.2. Отключение
Для выполнения операции отключения:
1. Нажать кнопку «Отключить»
2. Убедиться, что реклоузер выполнил команду:
• загорелся индикатор «Откл» на панели управления;
• положение указателя главных контактов коммутационного модуля соответствует
4.2.2. Переключения из TELARM Lite
4.2.2.1. Последовательность действий
Для управления по TELARM Lite требуется:
1. Подключится к реклоузеру по Bluetooth, USB или RS232.
2. Проверить режим управления реклоузера.
3. Выполнить команду управления.
4.2.2.2. Подключение по USB
Соедините USB кабелем USB порт персонального компьютера с установленным
программным обеспечением TELARM Lite и USB порт шкафа управления.
Выделите в фидере БД необходимый реклоузер.
Вариант 1. TELARM Lite автоматически определит подключение к реклоузеру и под
панелью управления появится строка уведомление об обнаружении подключения к шкафу
управления реклоузером. Нажмите на ссылку «Подключить» (см. Рис.4.6).
Рис.4.6. Уведомление о наличии подключения к аппарату

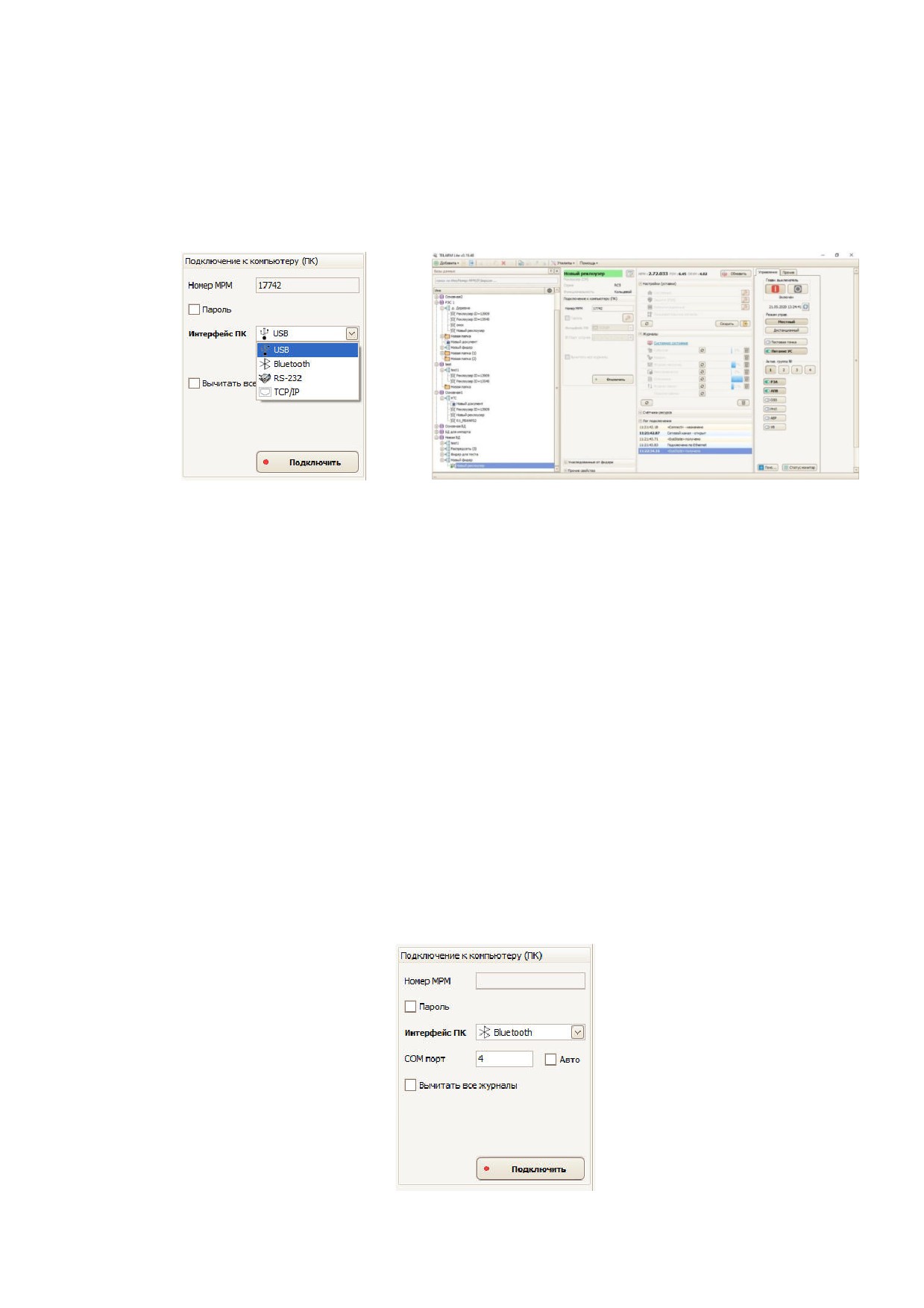

Вариант 2. В области «Подключение к компьютеру (ПК)» окна работы с реклоузером
TELARM Lite из выпадающего списка «Интерфейс ПК» выбрать интерфейс подключения
USB (см.Рис.4.7) и нажмите кнопку «Подключить».
После установления соединения окно управления реклоузером изменит свой внешний
вид (см.Рис.4.8)
Рис.4.7. Настройки для местного
Рис.4.8. Окно реклоузера при он-лайн соединении.
подключения к по USB
4.2.2.3. Подключение по Bluetooth
Включите Bluetooth передатчик на персональном компьютере (ноутбуке).
Выполните поиск устройств. После поиска в списке устройств должно появиться
устройство с именем «RC/TEL+ серийный номер микропроцессорного модуля».
Проверьте, что серийный номер микропроцессорного модуля, к которому требуется
подключиться, соответствует найденному при поиске устройств.
Выполните команду подключиться.
После подключения в «Диспетчере устройств» посмотрите номер присвоенного com-
порта.
В области «Подключение к компьютеру (ПК)» окна работы с реклоузером TELARM Lite из
выпадающего списка «Интерфейс ПК» выбрать интерфейс подключения «Bluetooth» (см.
Рис.4.9). В поле COM-порт впишите номер, полученный в
«Диспетчере устройств» и
нажмите кнопку «Подключить».
После установления соединения окно управления реклоузером изменит свой внешний вид
(см.Рис.4.8)
Рис.4.9. Настройки TELARM Lite для местного подключения по Bluetooth
4.2.2.4. Контроль режима управления
В онлайн области управления реклоузером кнопка «Местный» должна иметь «нажатый»
вид (см. Рис.4.10).
Рис.4.10. Область режима управления.

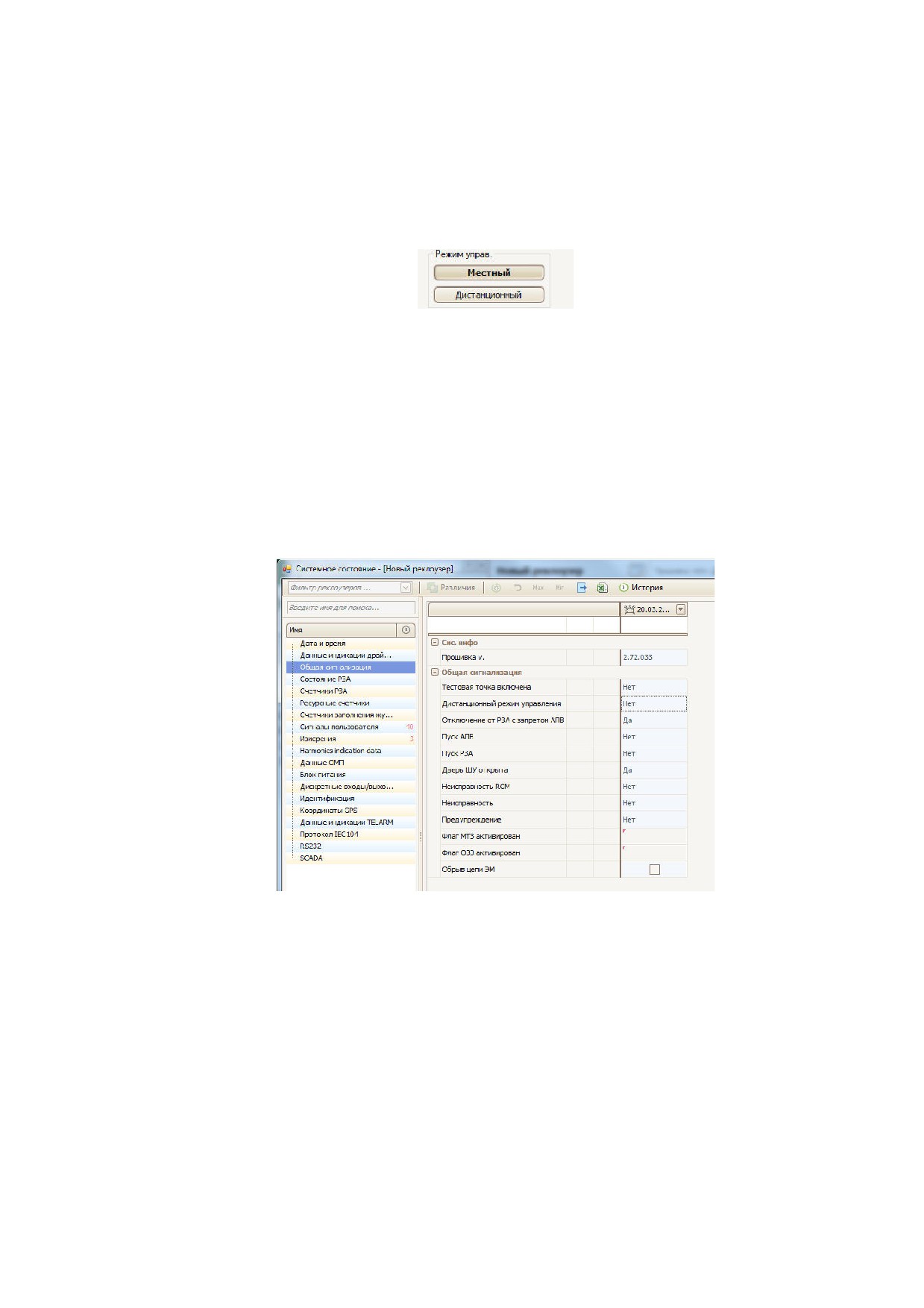

Проконтролировать режим управления в системном состоянии реклоузера. Для этого
необходимо:
1. В области журналов кликните по ссылке «Системное состояние».
2. В открывшемся окне Состояние системы в левом окне выберите запись «Общая
сигнализация
3. В правой части окна, напротив строки «Дистанционный режим управления»,
должна быть запись «Нет».
Рис.4.11. Окно Состояние системы.
4.2.2.5. Выполнение команд «Включить»/«Отключить»

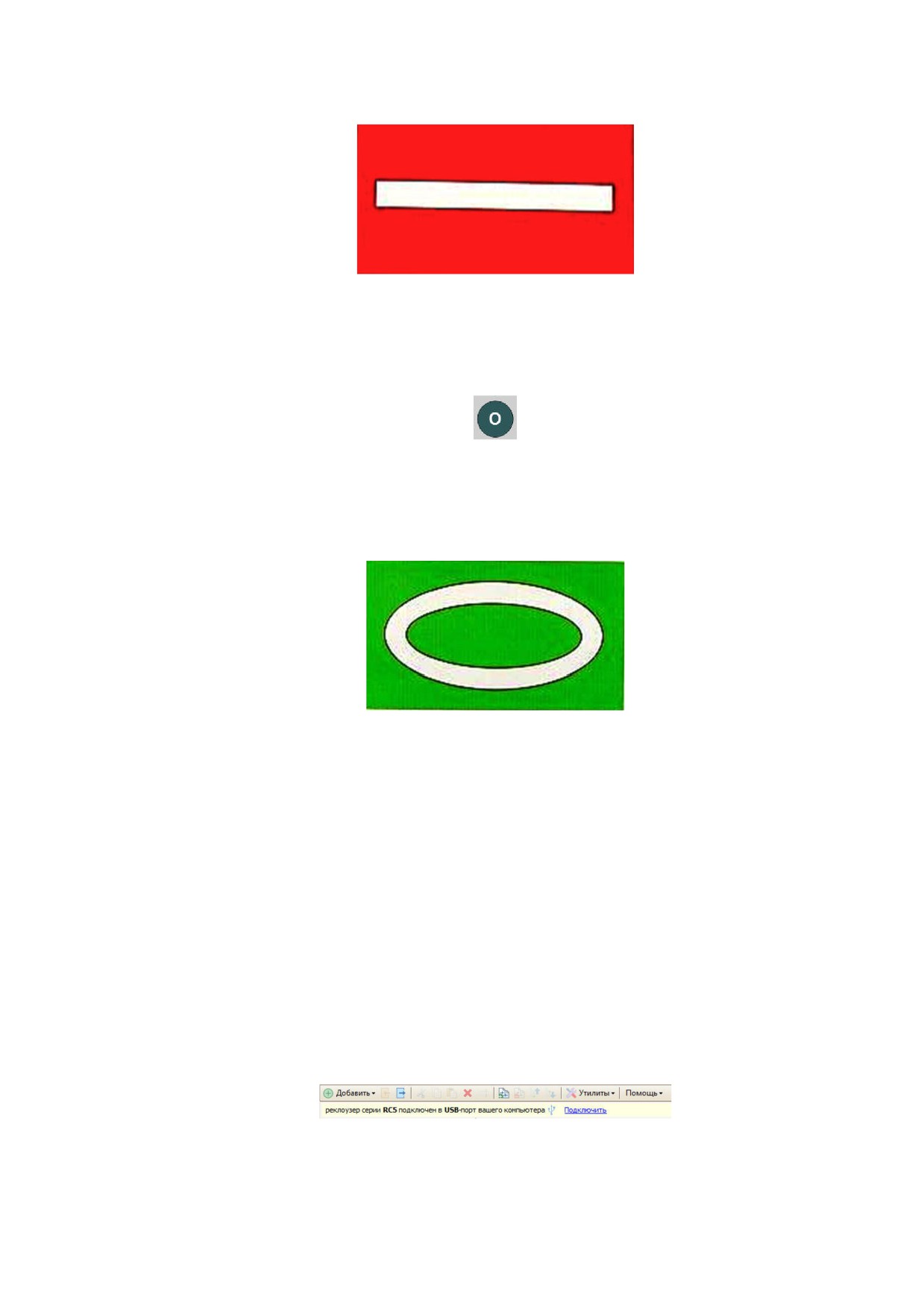

Для выполнения команды «Отключить» необходимо нажать на кнопку «О» серого цвета
(см. Рис.4.12). По факту выполнения команды кнопка «О» изменит свой цвет на зеленый
(см. Рис.4.13) и журнале событий появится запись «Отключен от Местное соединение»
Для выполнения команды «Включить» необходимо нажать на кнопку «I» серого цвета
(см. Рис.4.13). По факту выполнения команды кнопка «I» изменит свой цвет на красный (см.
Рис.4.12) и в журнале событий появится запись «Включен от Местное соединение».
В случает отказа при выполнении команды «Включение» или «Отключение» состояние
кнопок не изменится и в журнале неисправностей появится запись об отказе.

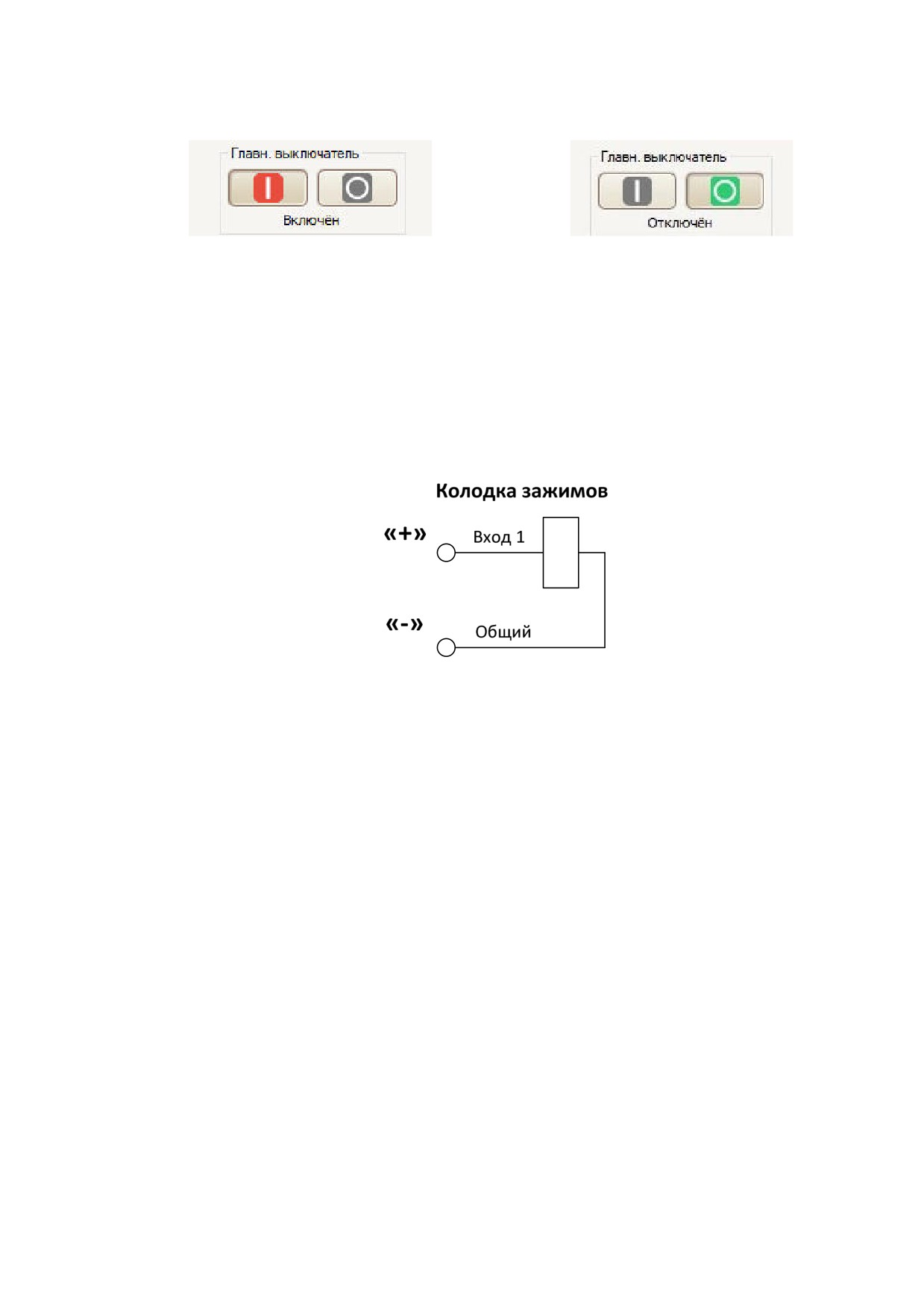

Рис.4.12. Положение выключателя «Включен»
Рис.4.13. Положение выключателя «Отключен»
4.2.3. Переключения через модуль дискретных входов/выходов
Последовательность действий:
1. Убедиться, что один из входов настроен на выполнение команды «Включить» или
«Отключить».
2. Подать на общий вход платы МДВВ «-», на вход N «+».
Рис.4.14. Пример управления по МДВВ
Уровень напряжения должен соответствовать типу МДВВ:
• от 12 до 60 В для IOM-12/60-02;
• от 100 до 220 В для IOM-100/220-02.
4.2.4. Ручное отключение, механическая блокировка
Для ручного отключения требуется потянуть вниз с помощью оперативной штанги за
кольцо ручного отключения. При этом произойдет отключение коммутационного модуля,
если он был включен. В таком состоянии включение коммутационного модуля будет
заблокировано. Если коммутационный модуль находился в отключенном состоянии, то он
перейдет в режим электрической и механической блокировки.

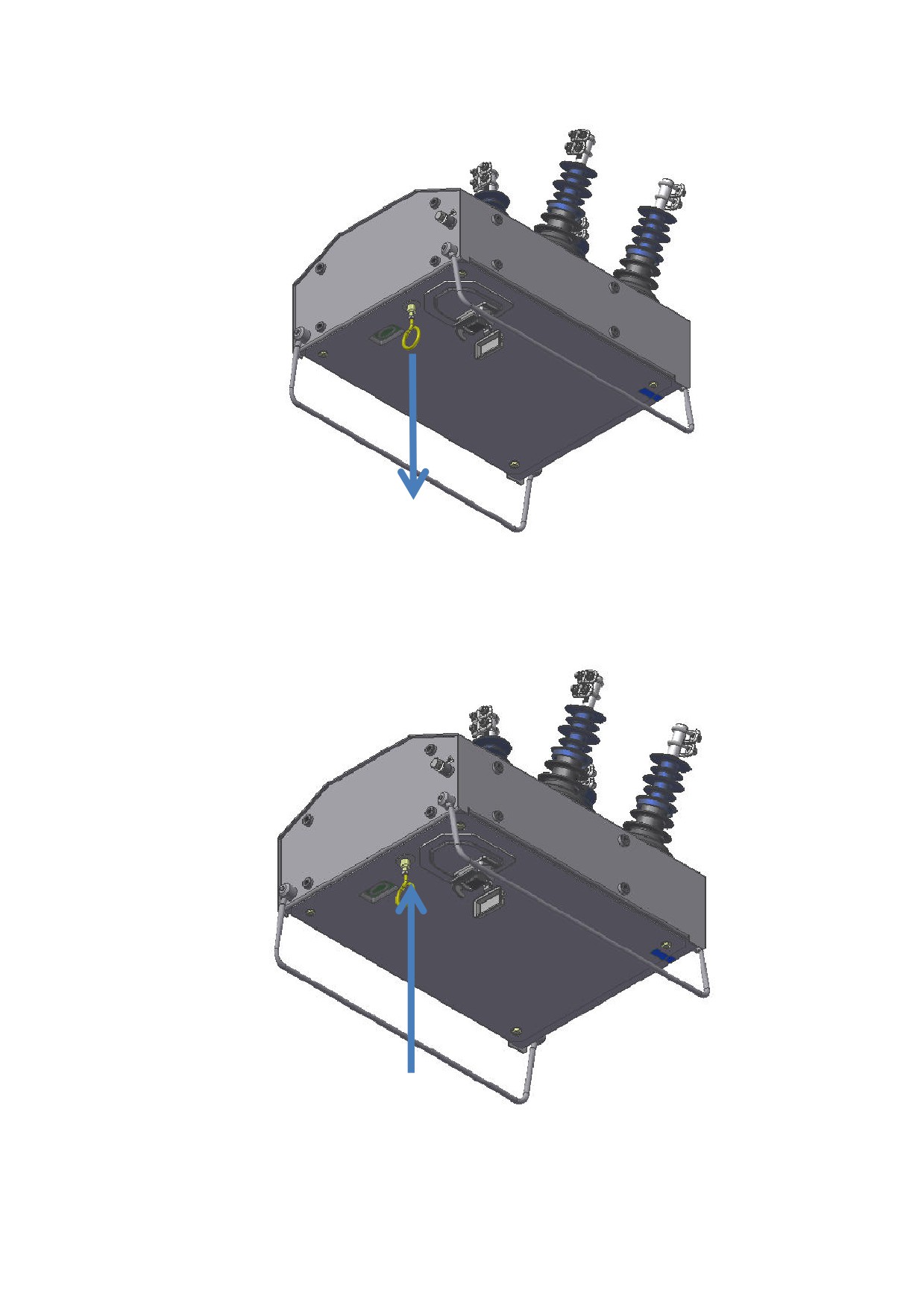

Рис.4.15. Ручное отключение. Механическая блокировка
Для выхода из режима механической блокировки требуется с помощью оперативной
штанги кольцо ручного отключения вернуть в исходное состояние.
Рис.4.16. Вывод из режима механической блокировки
4.2.5. Переключения из SCADA
Производится в соответствии с руководством по эксплуатации на систему телемеханики,
которая эксплуатируется вместе с реклоузером.
4.3. Изменение настроек
4.3.1. Рекомендации по изменению настроек
Внимание! Реклоузер
TER_Rec15_Al1_R5
поставляется
настроенным
и
протестированным согласно дефолтным уставкам.
При изменении настроек защит и автоматики Вам следует обратиться в компанию
«Таврида Электрик» для повторного тестирования измененных уставок.
4.3.2. Перечень возможных настроек
4.3.2.1. Защиты и автоматика
Таблица 4.1. Защиты от междуфазных КЗ
Параметры
Значение параметра
ВТХ
Тип ВТХ
TD/TEL A/TEL I/ANSI/IEC
IСР, A
Ток срабатывания
10-6000
МТЗ1,
МТЗ2
СР, с
Время срабатывания
0-100 (TEL I: 0,05-100)
Режим блокировки РНЛ
Введено/Выведено
Режим работы
Введено/Выведено
IСР, A
Ток срабатывания
40-12500
МТЗ3
СР, с
Время срабатывания
0-2
Режим блокировки РНЛ
Введено/Выведено
Таблица 4.2. Автоматическое повторное включение с пуском от МТЗ
Параметры
Значение параметров
Режим работы
Нормальный/Rezip/ZSC5
Nt
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ3 до
Nhs
1/2/3/4
запрета АПВ
4 отключения до запрета АПВ:
ББББ/БББМ/ББММ/БМММ/ММММ/МММБ/ММ
ББ/МБББ/ББМБ/БМББ/БММБ
Карта АПВ
3 отключения до запрета АПВ:
БББ/ББМ/БММ/МММ/ММБ/МББ/БМБ
2 отключения до запрета АПВ: ББ/БМ/ММ/МБ
1 отключение до запрета АПВ: Б/М
Режим первого включения
Нормальный/Ускорение/Замедление/с АПВ
АПВ , с
Выдержка времени АПВ1
0,1-1800
АПВ , с
Выдержка времени АПВ2
1-1800
АПВ , с
Выдержка времени АПВ3
1-1800
ПВ, с
Время АПВ первого включения
0,1-180
СБР, с
Время подготовки АПВ
1-180
5 Координация последовательности зон
Параметры
Значение параметров
Nt
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ3 до
Nhs
1/2/3/4
запрета АПВ
4 отключения до запрета АПВ: МММБ
Карта АПВ
3 отключения до запрета АПВ: ММБ
2 отключения до запрета АПВ: МБ
Режим первого включения
Ускорение
АПВ , с
Выдержка времени АПВ1
0,2-1800
АПВ , с
Выдержка времени АПВ2
1-1800
АПВ , с
Выдержка времени АПВ3
1-1800
СБР, с
Время сброса АПВ
1-180
Примечания:
1. Б (быстрое отключение) - условное наименование ступени МТЗ2.
2. М (замедленное отключение) - условное наименование ступени МТЗ1.
3. Количество отключений МТЗ3 до запрета АПВ не может быть больше общего
количества отключений до запрета АПВ.
4. Режим первого включения:
• нормальный - в соответствии c картой АПВ;
• ускоренный - при пуске защиты работает МТЗ2. Если пуска защит нет, возврат к
карте АПВ;
• замедленный - при пуске защиты работает МТЗ1. Если пуска защит нет, возврат к
карте АПВ;
• с АПВ - в соответствии с картой АПВ, даже если включение произошло на
повреждение.
5. Координация последовательности зон определяет переход по карте АПВ:
• введено - переход по карте АПВ по факту пуска и возврата защит;
• выведено - переход по карте АПВ по факту пуска, работы защиты, отключения
коммутационного модуля и возврата.
Таблица 4.3. Защита от однофазных замыканий на землю
Параметры
Применимые значения
Режим работы
Выведено/На сигнал/Отключить
Способ определения неисправности
Токовая
Направленная
ВТХ
TD/TEL I
TD
Угол максимальной
Ta, º
na
0 - 359
чувствительности
ОЗЗ
IСР, A
Ток срабатывания
0,5 - 80
TD
СР, с
Время срабатывания
0,01 - 100
N
Количество секций
1/2/3
TEL I
МАКС, с
Максимальное время
0,1-100
, с
Первое промежуточное время
0,1-100
Параметры
Применимые значения
, с
Второе промежуточное время
0,1-100
МИН, с
Минимальное время
0,1-100
IСР, A
Ток срабатывания
1-80
I
, A
Первый промежуточный ток
1-6000
I
, A
Второй промежуточный ток
1-6000
IМАКС, A
Максимальный ток
1-6000
IАС , A
Асимптота первой секции
1-80
IАС , A
Асимптота второй секции
1-6000
IАС , A
Асимптота третьей секции
1-6000
Таблица 4.4. Автоматическое повторное включение ОЗЗ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2/3/4
АПВ , с
Выдержка времени АПВ1
0,1-180
АПВ ОЗЗ
АПВ , с
Выдержка времени АПВ2
1-180
АПВ , с
Выдержка времени АПВ3
1-180
СБР, с
Время сброса АПВ
1-180
Таблица 4.5. Защита от однофазных замыканий на землю, основанная на контроле проводимости нулевой
последовательности
Параметры
Применимые значения
Режим работы
Введена / Выведена
Тип защиты
Y0/G0/B0
Направленность (только для G0/B0)
Двусторонний/Вперед/Назад
Проводимость срабатывания
Y0ср, мСм
0,1 - 100
(только для Y0)
Активная составляющая
G0ср, мСм
проводимости срабатывания
0,1 - 100
(только для G0)
ОЗЗнп
Реактивная составляющая
B0ср, мСм
проводимости срабатывания
0,1 - 100
(только для B0)
Угол коррекции (только для G0/B0
Ac, гр.
-179 - +179
и направленности вперед/назад)
U0min, кВ
Минимальное напряжение U0
0,5 - 10
tср, с
Время срабатывания
0,05 - 100
tвозв, с
Время возврата
0 - 100
Таблица 4.6. Защита минимального напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗМН
СР, о.е.
Напряжение срабатывания
0,6-1
Параметры
Применимые значения
СР, с
Время срабатывания
0,1-100
Таблица 4.7. Автоматическое повторное включение от ЗМН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗМН
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.8. Защита от повышения напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗПН
СР, о.е.
Напряжение срабатывания
1-1,4
СР, с
Время срабатывания
0,1-100
Примечание: напряжение срабатывания отсчитывается от значения напряжения прямой
последовательности U1. Численное значение напряжения отсчитывается от номинального,
указанного в системных настройках.
Таблица 4.9. Автоматическое повторное включение от ЗПН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ, с
0,1-300
АПВ , с
Таблица 4.10. Автоматическая частотная разгрузка
Параметры
Применимые значения
Режим работы
Введено/Выведено
45-50 Гц при
НОМ = 50 Гц
АЧР
СР, Гц
Частота срабатывания
55-60 Гц при
НОМ = 60 Гц
СР, с
Время срабатывания
0,1-180
Таблица 4.11. Частотное АПВ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
ЧАПВ
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.12. Защита от повышения частоты
Параметры
Значение параметров
Режим работы
Введено/Выведено
50-55 Гц при
НОМ
= 50 Гц
ЗПЧ
СР, Гц
Частота срабатывания
60-65 Гц при
НОМ = 60 Гц
СР, с
Время срабатывания
0,1-100
Таблица 4.13. Автоматическое повторное включение от ЗПЧ
Параметры
Значение параметров
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.14. Включение на холодную нагрузку
Параметры
Применимые значения
РАС, мин
Время распознавания
0-60
ВХН
СБР, мин
Время сброса
1-400
OCLM
Коэффициент холодной нагрузки
1-2
Таблица 4.15. Защита от обрыва фазы по напряжению обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗОФ U2
Кратность U2 к U1, о.е.
0,05-1
СР, с
Время срабатывания
0,1-100
Таблица 4.16. Защита от обрыва фазы по току обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
Кратность I2 к I1, о.е.
0,05-1
ЗОФ I2
Минимальное значение тока
I2мин, А
1-80
обратной последовательности
СР, с
Время срабатывания
0,1-300
Таблица 4.17. Защита от смещения нейтрали
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗСН
Напряжение срабатывания
0,05-1
Время срабатывания
0,1-100
СР, с
Таблица 4.18. Максимальная токовая защита режима «Работа на линии»
Параметры
Применимые значения
СР
, A
Ток срабатывания
10-1280
РНЛ МТЗ
СР, с
Время срабатывания
0-2
СР
, A
Ток срабатывания
4-1280
РНЛ ЗЗЗ
СР, с
Время срабатывания
0-2
Таблица 4.19. Контроль напряжения
Параметры
Применимые значения
Контроль напряжения U2
Введено/Выведено
Контроль напряжения 3U0
Введено/Выведено
Контроль повышения напряжения
Введено/Выведено
Контроль снижения напряжения
Введено/Выведено
КН
Контроль снижения частоты
Введено/Выведено
Контроль повышения частоты
Введено/Выведено
Режим блокирования включения
Введено/Выведено
Кратность U2 к U1, о.е.
0,05-1
Кратность 3U0 к U1, о.е.
0,05-1
Параметры
Применимые значения
Максимальное напряжение
Uмакс, о.е.
1-1,3
срабатывания
Минимальное напряжение
Uмин, о.е.
0,6-1
срабатывания
Минимальная частота
45-49,99 Гц при
НОМ
= 50 Гц
Fмин, Гц
срабатывания
55-59,99 Гц при
НОМ = 60 Гц
Максимальная частота
50,01-55 Гц при
НОМ = 50 Гц
Fмакс, Гц
срабатывания
60,01-65 Гц при
НОМ = 60 Гц
Пояснения:
Блокировка включения действует на запрет любого включения, даже с панели
управления, если параметры напряжения не соответствуют контролируемым
параметрам.
Таблица 4.20. Сброс АПВ
Параметры
Применимые значения
Время сброса АПВ (ART6), мин
1-360
Таблица 4.21. Отключение близких КЗ
Параметры
Применимые значения
Режим работы
Введено/Выведено
БКЗ
СР, А
Ток срабатывания
20-12500
Таблица 4.22. Защита от потери питания
Параметры
Значения
Режим работы
Введено/Выведено
ЗПП
ЗПП, с
Время срабатывания, с
0,1-100
Контроль напряжения при АПВ
Введено/Выведено
Таблица 4.23. Автоматическое повторное включение от ЗПП
Параметры
Значение параметров
Режим работы
Нормальный/Rezip
Число отключений до
Nt
1/2
запрета АПВ
Нормальный
АПВ , с
Выдержка времени АПВ, с
0,1-180
Число отключений до
Nt
2
запрета АПВ
Rezip
АПВ , с
Выдержка времени АПВ, с
0,2-180
Таблица 4.24. Детектор источника
Параметры
Применимые значения
ДИ
Режим работы
Введено/Выведено
6 Autoreclosing Timeout
Параметры
Применимые значения
Уровень напряжения для
Ust, кВ
0,5-27
обнаружения источника, кВ
4.3.2.2. Связь, передача данных
Таблица 4.25. SCADA. Порт и модем. Настройки RS232
Уставка
Применимые значения
Прямое соединение/ GSM-модем/ Телефонный
УС
модем/Радиомодем/ TCP IP Network/ UDP IP Network
Таблица 4.26. SCADA. Порт и модем. Настройки RS232
Уставка
Значение
Скорость передачи
300-115200
Тип дуплекса
Полный/Полудуплекс
Контроль четности
Четный/ Нечетный/ Нет
Стоп-биты
1, 2
Режим DTR
Игнорировать/Управление
Уровень включения DTR
Высокий/Низкий
Время низкого уровня DTR, мс
50-4750
Режим RTS
Игнорирование/Управление потоком/ Управление РТТ
Уровень включения RTS
Высокий/Низкий
Режим DSR
Игнорировать/Монитор высокого/Монитор низкого
Режим CTS
Игнорировать/Монитор высокого/Монитор низкого
Режим DCD
Игнорировать/Монитор высокого/Монитор низкого
Время спада DCD, мс
0-25500
Время неактивности, с
0-600
Задержка передачи, мс
0-4240
Время перед передачей, мс
0-5000
Время после передачи , мс
0-5000
Контроль питания УС
Введено/Выведено
Режим CA
Введено/Выведено
CA мин. время ожидания
0-34540
CA макс. случайная задержка
0-120000
Таблица 4.27. SCADA. Порт и модем. Настройки радиомодема
Уставка
Применимые значения
Преамбула
Введено/Выведено
Символ преамбула
От 0-255 (от 0x00-0xFF)
Последний символ преамбула
От 0-255 (от 0x00-0xFF)
Количество повторений
От 0-25
Таблица 4.28. SCADA. Порт и модем. Настройки GSM-модема
Уставка
Применимые значения
Уставка
Применимые значения
Интервал автодозвона, с
От 0-255 с
Префикс набора 1, символов
0-32
Префикс набора 2, символов
0-32
Префикс набора 3, символов
0-32
Префикс набора 4, символов
0-32
Префикс набора 5, символов
0-32
Строка инициализации, символов
0-32
Команда подключения, символов
0-32
Команда отбоя, символов
0-32
Автоответ включен, символов
0-32
Таймаут соединения, с
0-255
Время ответа, с
0-255
Защита соединения
Введено/Выведено
Доверительный номер 1, символов
0-32
Доверительный номер 2, символов
0-32
Доверительный номер 3, символов
0-32
Доверительный номер 4, символов
0-32
Доверительный номер 5, символов
0-32
Таблица 4.29. SCADA. Протокол
Уставка
Применимые значения
Протокол SCADA
Modbus, IEC 60870-5-104
Таблица 4.30. SCADA. Настройки Modbus
Уставка
Применимые значения
Адрес ведомого устройства
0-65534
Режим автоматического таймаута
Введено/Выведено
Таймаут приема, мс
0-65534
Таблица 4.31. SCADA. Настройки IEC60870-5-104
Уставка
Применимые значения
Канальный уровень
Таймаут
1- 255
Т1
1- 255
Т2
1- 255
Т3
1- 255
K
1-32767
W
1-32767
Уровень приложений
Размер буфера событий бинарных точек
50-1000
Размер буфера событий аналоговых точек
50-1000
Адрес ASDU
0-65534
Уставка
Применимые значения
Прием широковещательных сообщений
Введено/Выведено
Максимальная длина APDU
0-253
Режим циклической передачи данных
Введено/Выведено
Таймаут циклической передачи данных
0-65534
Режим фонового сканирования
Введено/Выведено
Таймаут фонового сканирования
0-65534
Таймаут SBO
1-60
Период синхронизации
0-65534
Допустимая задержка команд с меткой
1-60
времени
Метка времени в событиях одноэлементных
Введено/Выведено
точек
Метка времени в обратной информации
Введено/Выведено
одноэлементных точек
Введено/Выведено
Метка времени в ответах чтения
одноэлементных точек
Введено/Выведено
Метка времени в событиях двухэлементных
точек
Введено/Выведено
Метка времени в обратной информации
двухэлементных точек
Введено/Выведено
Метка времени в ответах чтения
двухэлементных точек
Тип точек измерения
Нормализированные/Скаляр/С плавающей запятой
Метка времени в событиях точек измерения
Введено/Выведено
Введено/Выведено
Метка времени в ответах чтения точек
измерения
Метка времени в событиях точек счетчиков
Введено/Выведено
Метка времени при опросе счетчиков
Введено/Выведено
Команда уставки, требуется выбор
Введено/Выведено
Тип мастера
Местный/Дистанционный
Таблица 4.32. Соединение с TELARM
Уставка
Применимые значения
GSM-модем
MTU
0-16384
MRU
0-16384
Строка сброса
От 0-32 символов
Строка инициализации
От 0-32 символов
SIM-баланс
От 0-32 символов
Порт
Скорость передачи
300-115200
Уставка
Применимые значения
Управление потоком
Введено/Выведено
Режим DSR
Игнорировать/Монитор высокого/Монитор низкого
Режим DTR
Игнорировать/Монитор
Время низкого уровня DTR, мс
0-5000
Провайдер
PIN-код SIM-карты
4 символа
Протокол аутентификации
Pap/Chap
Имя пользователя, символов
0-256
Пароль, символов
0-256
Имя точки доступа, символов
0-256
Локальная передача данных
IP-адрес
ХХХ.ХХХ.ХХХ.ХХХ
Маска сети
ХХХ.ХХХ.ХХХ.ХХХ
Шлюз
ХХХ.ХХХ.ХХХ.ХХХ
Интернет-сервер
IP-адрес
ХХХ.ХХХ.ХХХ.ХХХ
TCP-порт
0-65535
Таблица 4.33. Дискретные входы/выходы
Уставка
Применимые значения
Общие настройки
Режим работы
Тест/Нормальный
Дискретные входы
Отключить
1-12
Включить
1-12
Ввести группу 1
1-12
Ввести группу 2
1-12
Ввести группу 3
1-12
Ввести группу 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
Питание УС
1-12
Сброс флагов
1-12
ЗМН
1-12
ЗПН
1-12
ЗМН, ЗПН ввести
1-12
АЧР
1-12
ЗПЧ
1-12
АЧР, ЗПЧ ввести
1-12
Уставка
Применимые значения
ЗОФ U2
1-12
ЗОФ I2
1-12
БКЗ
1-12
ЗПП
1-12
ЗСН
1-12
Дискретные выходы
Положение главных контактов
1-12
Дистанционное управление
1-12
Отключен с запретом АПВ
1-12
Пуск АПВ
1-12
Пуск РЗА
1-12
Группа 1
1-12
Группа 2
1-12
Группа 3
1-12
Группа 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
Питание УС
1-12
Положение двери ШУ
1-12
Неисправность RCM
1-12
Неисправность
1-12
Предупреждение
1-12
Сигнал пользователя 1-40
1-12
ЗМН
1-12
ЗПН
1-12
ЗМН, ЗПН ввести
1-12
АЧР
1-12
ЗПЧ
1-12
АЧР, ЗПЧ ввести
1-12
ЗОФ U2
1-12
ЗОФ I2
1-12
БКЗ
1-12
ЗПП
1-12
ЗСН
1-12
4.3.2.3. Системные настройки
Таблица 4.34. Конфигурация
Наименование
Применимые значения
Тип
Радиальный/Кольцевой
Серийный номер
Тип сети
Трехпроводная/Четырехпроводная
Номинальное напряжение, кВ
0-27
Номинальная частота, Гц
50, 60
Наименование источника «+»
Наименование источника «-»
Выводы в сторону источника «+»
X1X2X3,
X4X5X6
Блокировка отключения в мест./дист
Введена/Выведена
Последовательность фаз
ABC/ ACB/ BAC/ BCA/ CAB/ CBA
Режим ПУ
Вкл/Откл
Режим МДВВ
Вкл/Откл
Режим Bluetooth
Вкл/Откл
Режим УС
Вкл/Откл
Режим RS232 (Разъем 5)
Откл/Местный/TELARM
Пояснения:
1. Ring - реклоузер кольцевой линии с направленными защитами.
2. Radial - реклоузер радиальной линии с односторонними защитами.
3. Уставка
«Выводы в сторону источника» определяет направление
работы
направленных защит.
4. При вводе в работу блокировки отключения в местном/дистанционном режиме
происходит следующее:
• если активирован местный режим работы, то разрешено отключение от ПУ и
TELARM;
• если активирован дистанционный режим работы, то разрешено отключение от
МДВВ и SCADA.
5. Уставка Режим RS232:
• Откл. - не используется;
• TELARM - порт используется для подключения GPRS-модема;
• Местный - порт используется для подключения кабеля RS232 для связи с TELARM
при местном соединении.
Таблица 4.35. Блок питания
Наименование
Применимые значения
Емкость АБ, Ач
0 - 30
Уровень отключения, о.е.
0,1 - 0,8
Уровень отключения УС, о.е.
0,1 - 0,8
Напряжение питания устройства связи, В
5 - 15
Наименование
Применимые значения
Цикл перезагрузки УС, ч
0-168
Длительность сбора УС, с
1-30
Таблица 4.36. Уставки ЧРВ
Наименование
Применимые значения
Формат времени
12, 24
Летнее время
Вкл/Откл
Начало летнего времени
ДД/ММ/ГГ
Конец летнего времени
ДД/ММ/ГГ
Смещение летнего времени, мин
0 - 23,59
Таблица 4.37. Панель управления
Наименование
Применимые значения
Язык
Русский/Английский/Польский/Португальский
Режим работы кнопки РЗА
Вкл/Откл
Режим работы кнопки Группа
Вкл/Откл
Режим работы кнопки ОЗЗ
Вкл/Откл
Режим работы кнопки АПВ
Вкл/Откл
Режим работы кнопки РНЛ
Вкл/Откл
Режим пользовательской кнопки
Откл/ ЗМН/ ЗПН/АЧР/ЗПЧ/ЗОФ U2/ ЗОФ I2/БКЗ/ЗПП/ЗСН
Режим работы кнопки Питание УС
Вкл/Откл
Отображение при включении
Измерения/ Журнал событий/ Журнал неисправностей
Отображение после нажатия ОТМЕНА
Главное меню/ Счетчики РЗА
Задержка включения, с
0-300
Безопасный режим
Вкл/Откл
Режим энергосбережения
Вкл/Откл
Пояснения:
1. Задержка включения
задает
время от нажатия кнопки «Вкл» до включения
коммутационного модуля.
2. Безопасный режим определяет необходимость ввода паролей для изменения
настроек защит.
Таблица 4.38. Измерения
Наименование
Применимые значения
Коэффициент датчика тока X1, B/ кА
1,8-2,2
Коэффициент датчика тока X2, B/ кА
1,8-2,2
Коэффициент датчика тока X3, B/ кА
1,8-2,2
Коэффициент датчика тока нулевой
1,8-2,2
последовательности, B/ кА
Коэффициент датчика напряжения X1, B/ кВ
0,1-0,2
Коэффициент датчика напряжения X2, B/ кВ
0,1-0,2
Коэффициент датчика напряжения X3, B/ кВ
0,1-0,2
Наименование
Применимые значения
Коэффициент датчика напряжения X4, B/ кВ
0,1-0,2
Коэффициент датчика напряжения X5, B/ кВ
0,1-0,2
Коэффициент датчика напряжения X6, B/ кВ
0,1-0,2
Длина кабеля, м
0-12
Выборки осциллографирования
8/ 16/ 32/ 64
Таблица 4.39. Настройки журнала нагрузок
Наименование
Применимые значения
Шаг журнала нагрузки, мин
5-60
4.3.3. Изменение настроек с панели управления
Последовательность действий:
1. Перевести режим работы реклоузера в «Местный». Для этого нажать кнопку «
«Режим» на панели управления, убедиться, что загорелся индикатор «Мест».
2. В меню управления с помощью клавиш навигации, кнопки «Ввод» перейти в
необходимый пункт меню.
Основное меню
Настройки
Уставки РЗА
Уставки РЗА группа n
Группа 1
Максимальная токовая защита
Настройка
Уставки РЗА
Группа 2
Защита от однофазных замыканий
Группа 3
на землю
Группа 4
Защита от потери питания
Защита от близких КЗ
Работа на линии
Защита от обрыва фазы по U2
Защита от обрыва фазы по I2
Контроль напряжения
Защита минимального напряжения
Защита от повышения напряжения
Автоматический ввод резервного
питания
Детектор источника
Сброс времени АПВ
Рис.4.17. Настройки защит и автоматики с панели управления

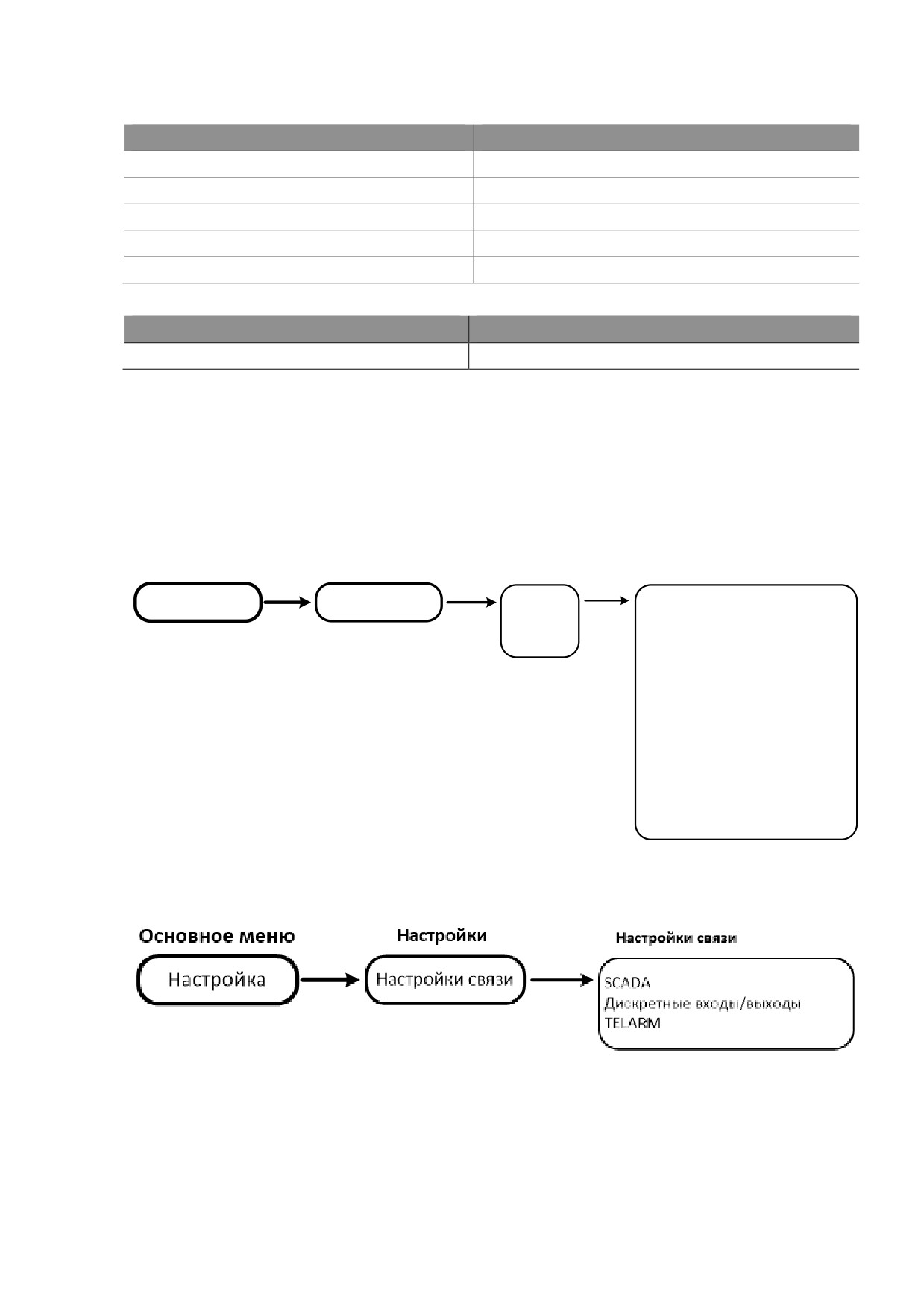

Рис.4.18. Изменение настроек связи с панели управления

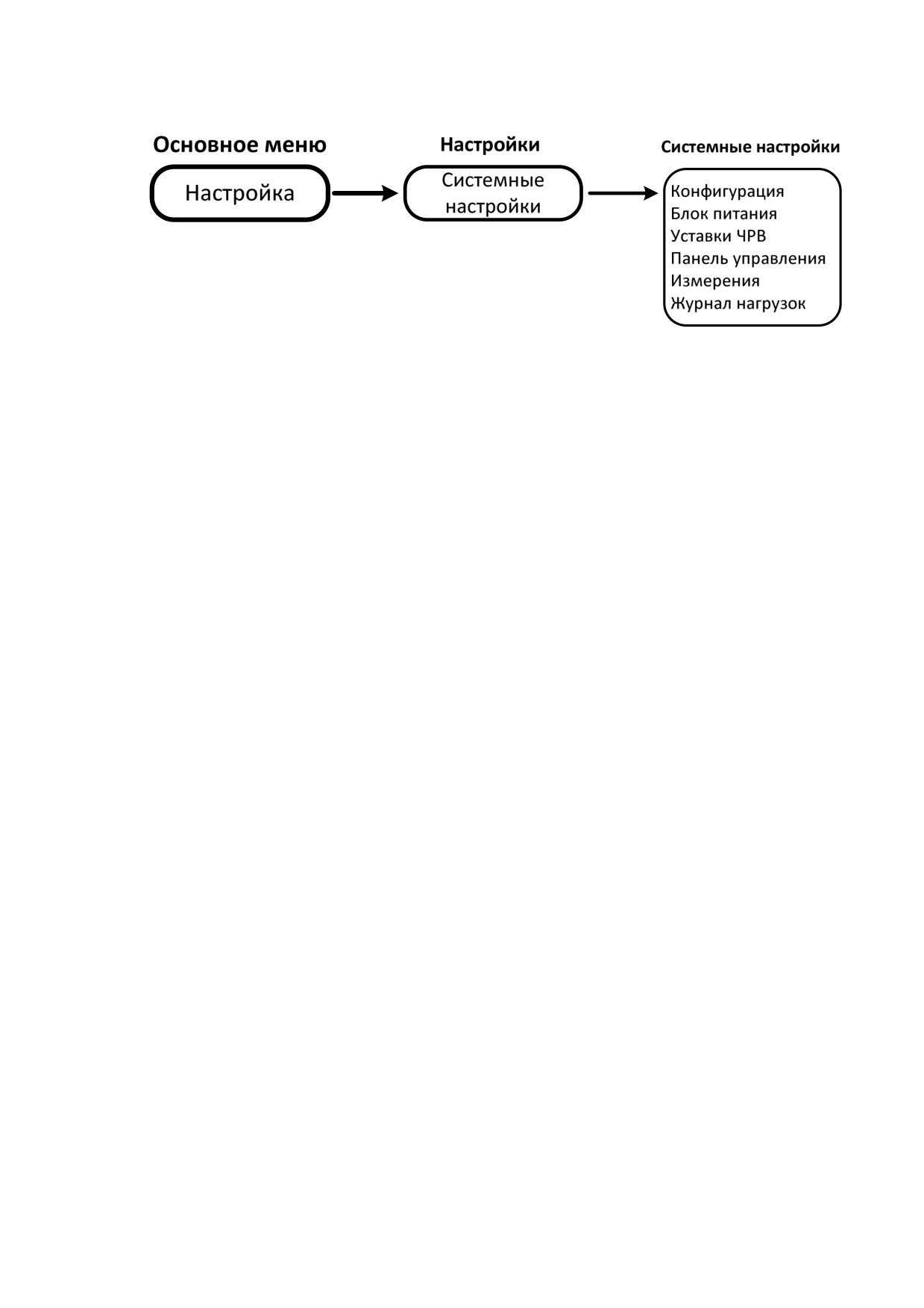

Рис.4.19. Изменение системных настроек с панели управления
3. Установить курсор на изменяемый параметр. Нажать клавишу «Ввод». С помощью
клавиш навигации выполнить необходимые изменения. Перечень возможных
настроек приведен в п. 4.3.2.
4. Нажать клавишу «Ввод» для сохранения изменений.
5. После изменения настроек вернуть режим управления.
4.3.4. Изменение настроек из TELARM Lite
4.3.4.1. Последовательность действий
Изменение настроек из TELARM Lite состоит из следующих этапов:
1. Ввод уставок в TELARM Lite.
2. Утверждение уставок.
3. Подключение к реклоузеру.
4. Загрузка уставок в реклоузер.
5. Контроль загруженных уставок.
4.3.4.2. Ввод уставок в TELARM Lite
1. Выбрать в Базе данных необходимый Фидер.
2. Выбрать в Фидере необходимый реклоузер.
3. В области настроек реклоузера кликнуть по ссылке типа настроек для
редактирования
4. В открывшемся окне выбранных настроек произвести редактирование настроек
Общие принципы редактирования уставок сводятся к следующим шагам:
1. В дереве блоков уставок выделить, щелкнув ЛКМ необходимый тип настроек;
2. При этом в правой области окна Редактора пользователю станут доступны поля
ввода уставок выбранного блока настроек.
3. В зависимости от типа настройки (уставки) установить требуемое значение в
соответствующей ячейке:
• Выпадающий список стандартизированных значений настроек;
• Поле ввода численных или алфавитных значений;
• Поле ввода/вывода в работу автоматики или защиты
4. После изменения и проверки правильности введенных значений необходимо
нажать кнопку «Сохранить» на панели управления окна Редактора настроек и в
открывшемся окне подтвердить сохранение этих уставок;
5. Закрыть окно Редактора настроек реклоузера. Отредактированные уставки готовы
к загрузке в устройство.
Рис.4.20. Окно Настройки (уставки) РЗА
4.3.4.3. Подключение к реклоузеру
Подключение по USB выполнить в соответствии с п. 4.2.2.2.
Подключение по Bluetooth выполнить в соответствии с п. 4.2.2.3.
4.3.4.4. Загрузка уставок в реклоузер
Загрузка настроек в реклоузер выполняется в следующем порядке

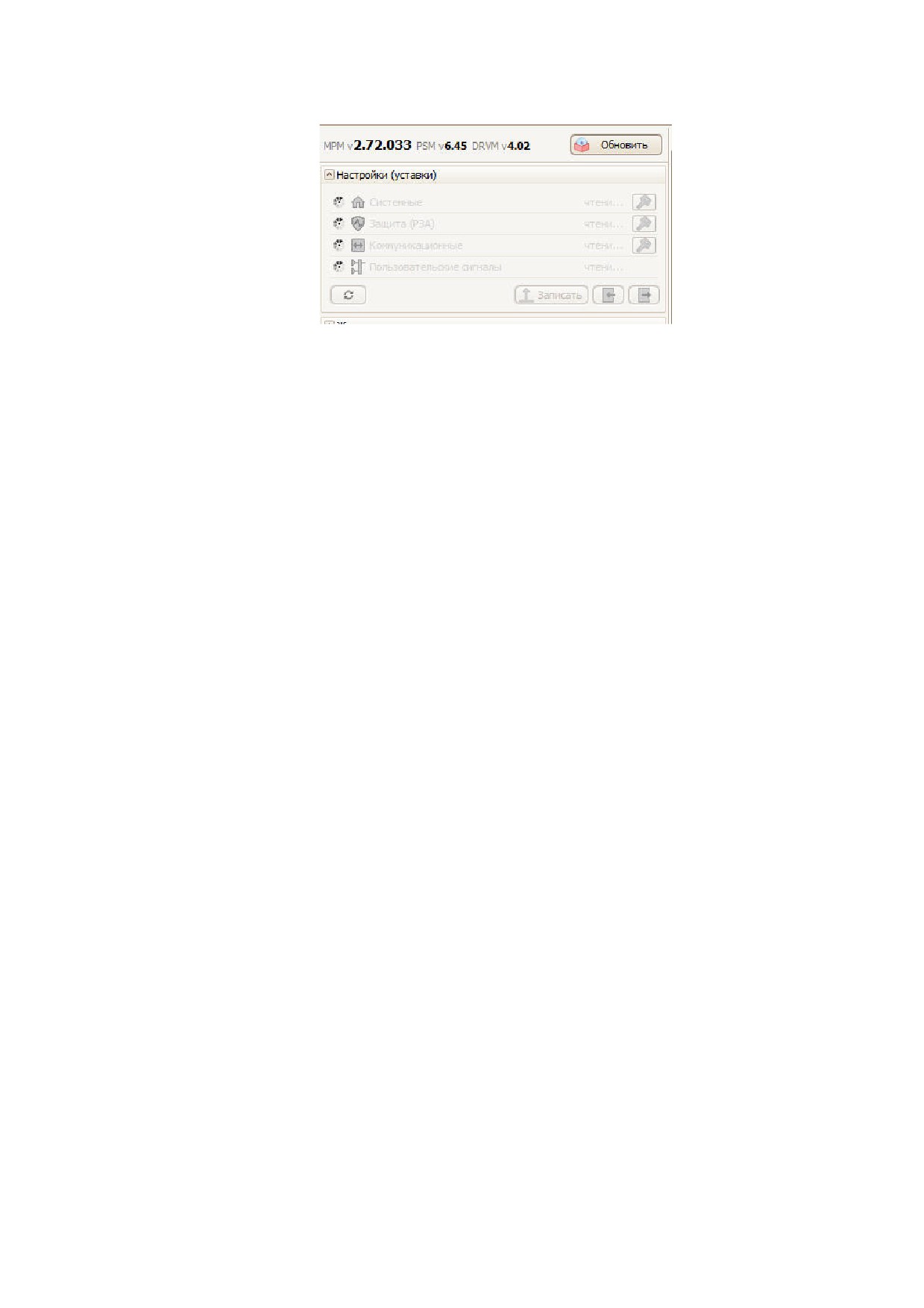

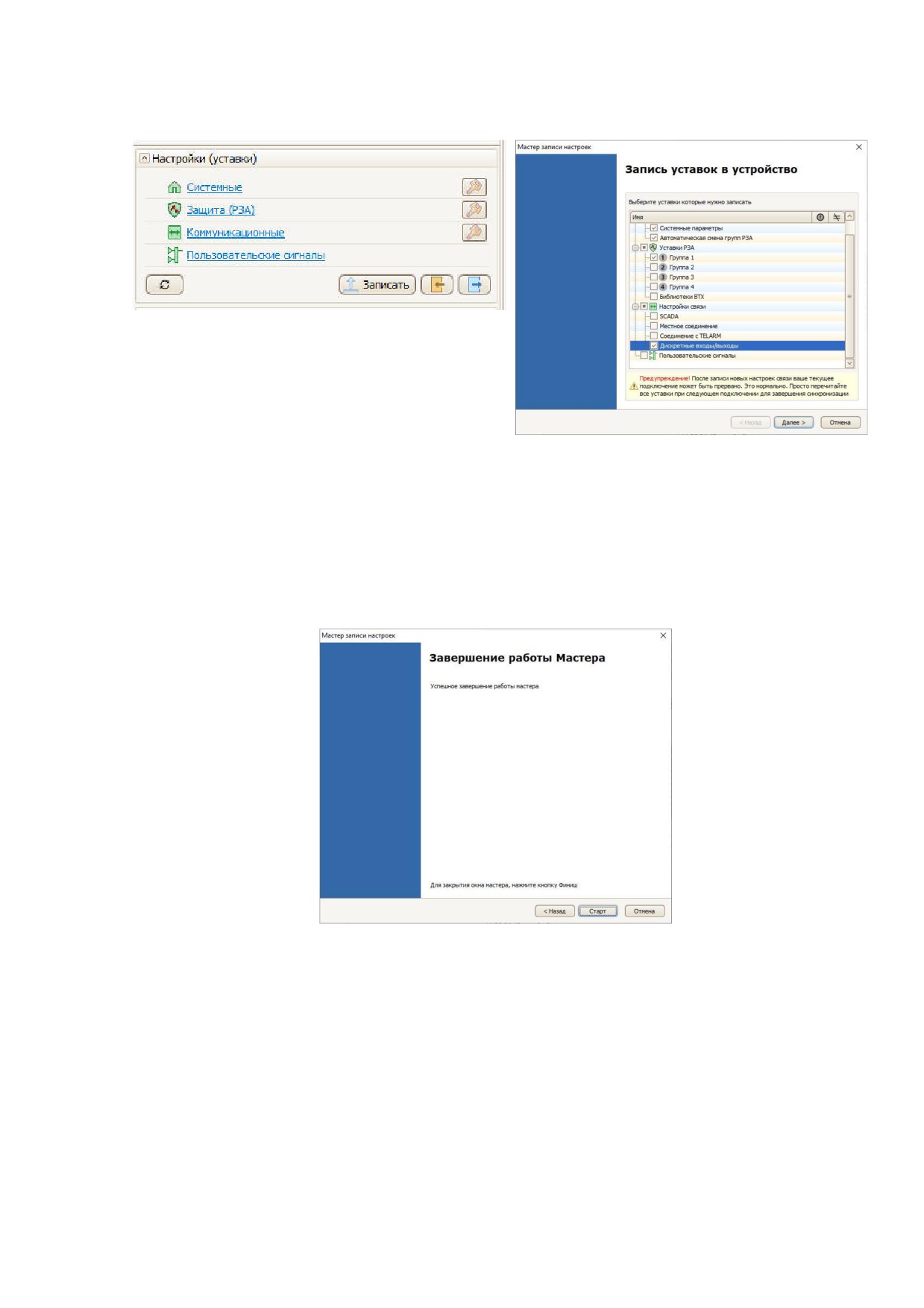

1. В области настроек (уставок) нажмите кнопку «Записать» (см. Рис.4.21).
2. В открывшемся окне Мастера записи настроек
(см. Рис.4.22) выберите
необходимые для загрузки настройки (уставки) реклоузера и нажмите кнопку
«Далее».
Рис.4.22. Начальное окно Мастера записи настроек
Рис.4.21. Область настроек (уставок)
3. Настройки (уставки) будут записаны в устройство автоматически. По завершению
записи настроек откроется финальное окно мастера записи уставок (см. Рис.4.23).
Рис.4.23. Финальное окно Мастера записи настроек
4.3.4.5. Контроль загруженных уставок
Выгрузка настроек из реклоузера выполняется в следующем порядке
1. Нажмите кнопку «Вычитать все уставки».
2. Запустится процесс вычитки уставок из устройства (см.Рис.4.24). Ссылки для
перехода в соответствующие настройки станет не активной, в строках
соответствующих настроек появится надпись
«чтение». Дождитесь полной
выгрузки уставок из устройства.
Рис.4.24. Область Настройки (уставки)
3. В области Настройки (уставки) панели управления реклоузера щелкнуть левой
кнопкой мыши по ссылке необходимого типа настроек (уставок);
4. В открывшемся окне в левом столбце будут отображаться текущие уставки, в
правом столбце будут отображаться загруженные в устройство уставки;
5. Для того, чтобы отобразить только отличающиеся у реклоузеров уставки, можно
воспользоваться кнопкой
«Различия», расположенной на панели управления
данного окна.
4.4. Работа с журналами
4.4.1. Перечень доступных журналов
Журнал реклоузера представляет собой набор упорядоченных по времени записей,
которые относятся к определенному типу информации.
Перечень журналов:
• журнал событий;
• журнал связи;
• журнал неисправностей;
• журнал аварий;
• журнал нагрузок;
• журнал изменений.
Журнал событий содержит информацию об аварийных и оперативных переключениях.
При каждом отключении реклоузера указывается источник события, например, панель
управления, короткое замыкание и т. п.

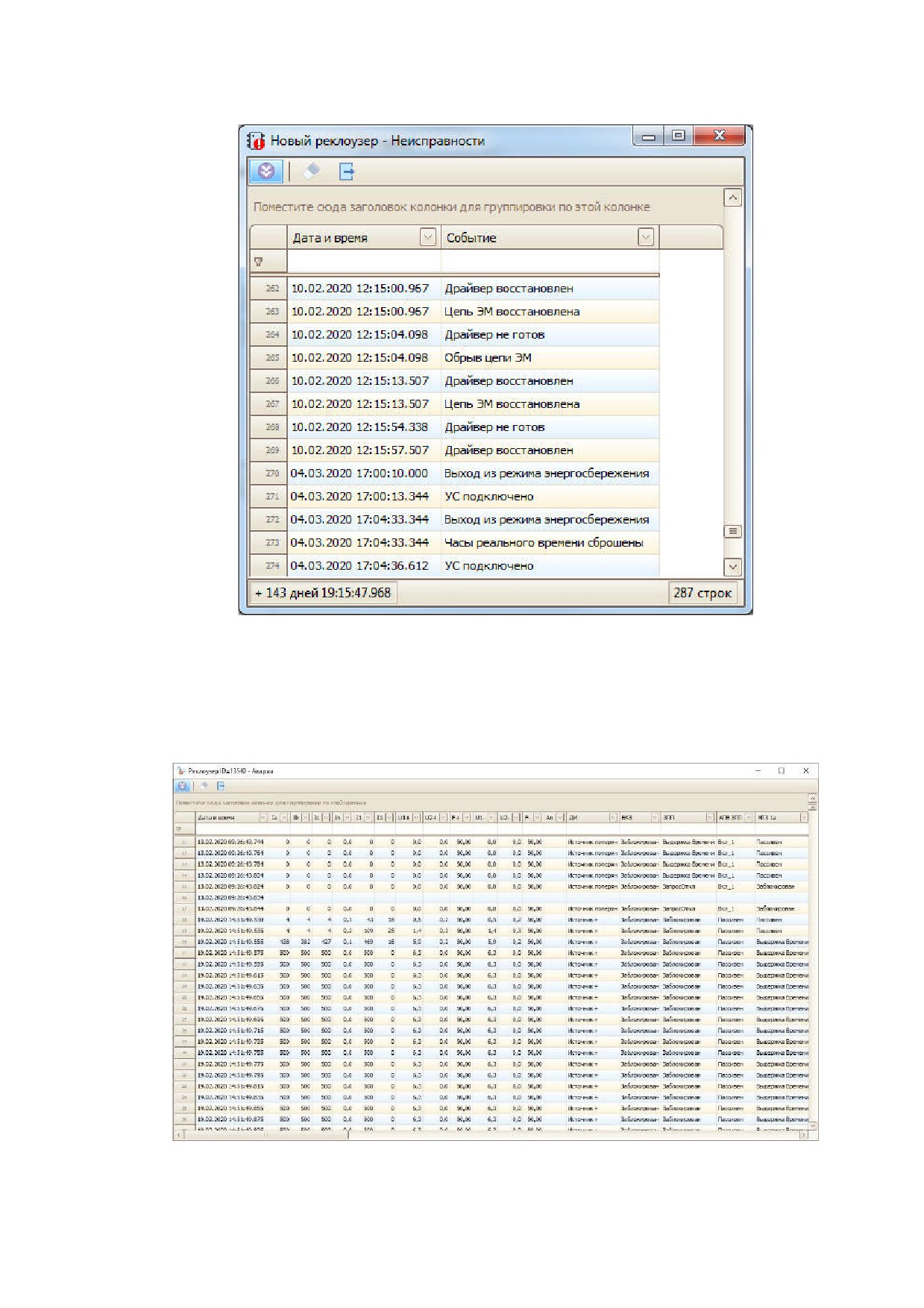

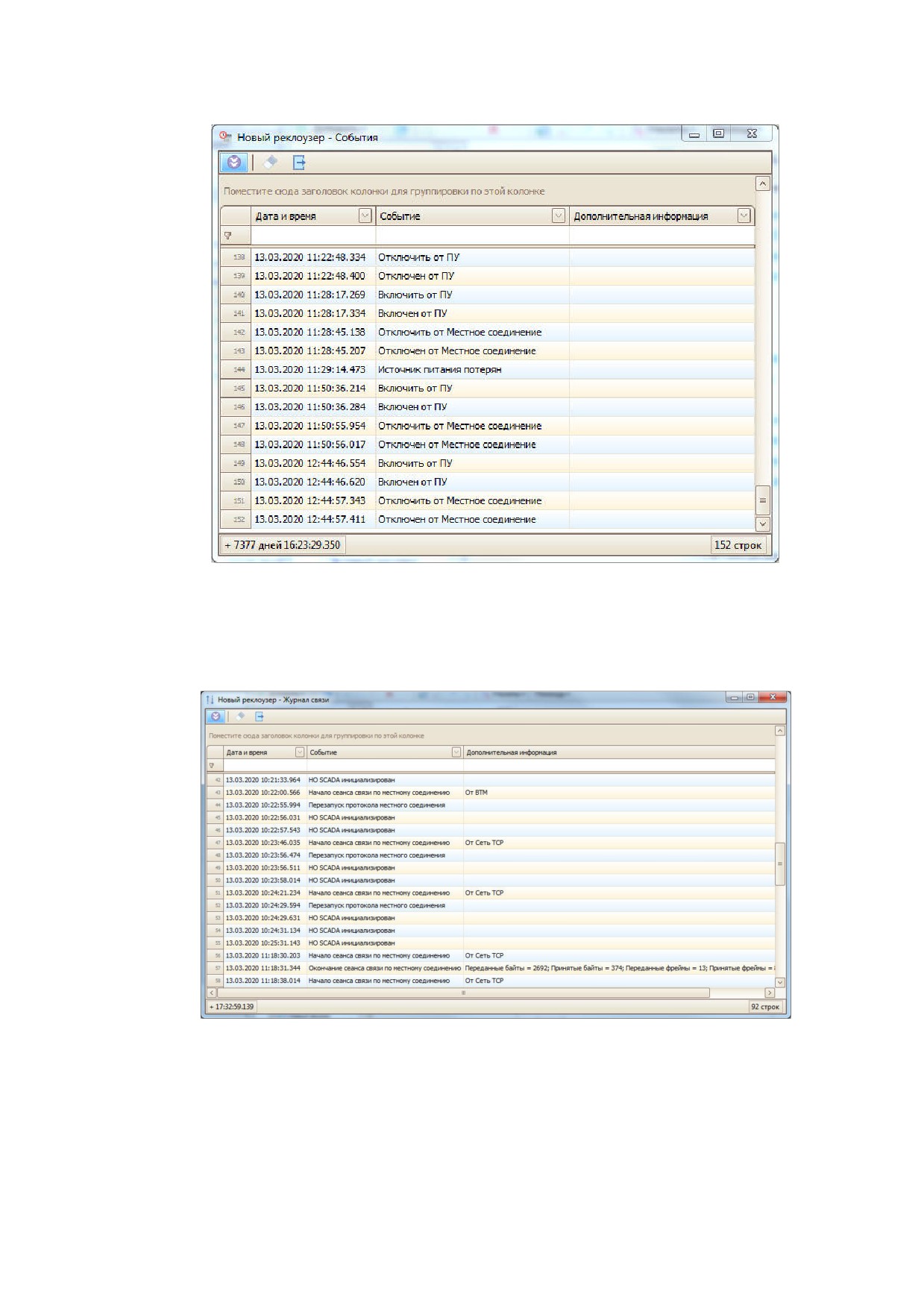

Рис.4.25. Журнал событий
Журнал связи содержит информацию об истории всех подключений к реклоузеру через
TELARM и SCADA.
Рис.4.26. Журнал связи
Журнал неисправностей содержит информацию о текущих неисправностях и
неисправностях, которые были в прошлом и устранены.
Рис.4.27. Журнал неисправностей
Журнал аварий содержит информацию по каждому аварийному отключению. В нём
можно отследить состояние каждого элемента РЗА, определить, от какой защиты и с каким
временем произошло отключение.

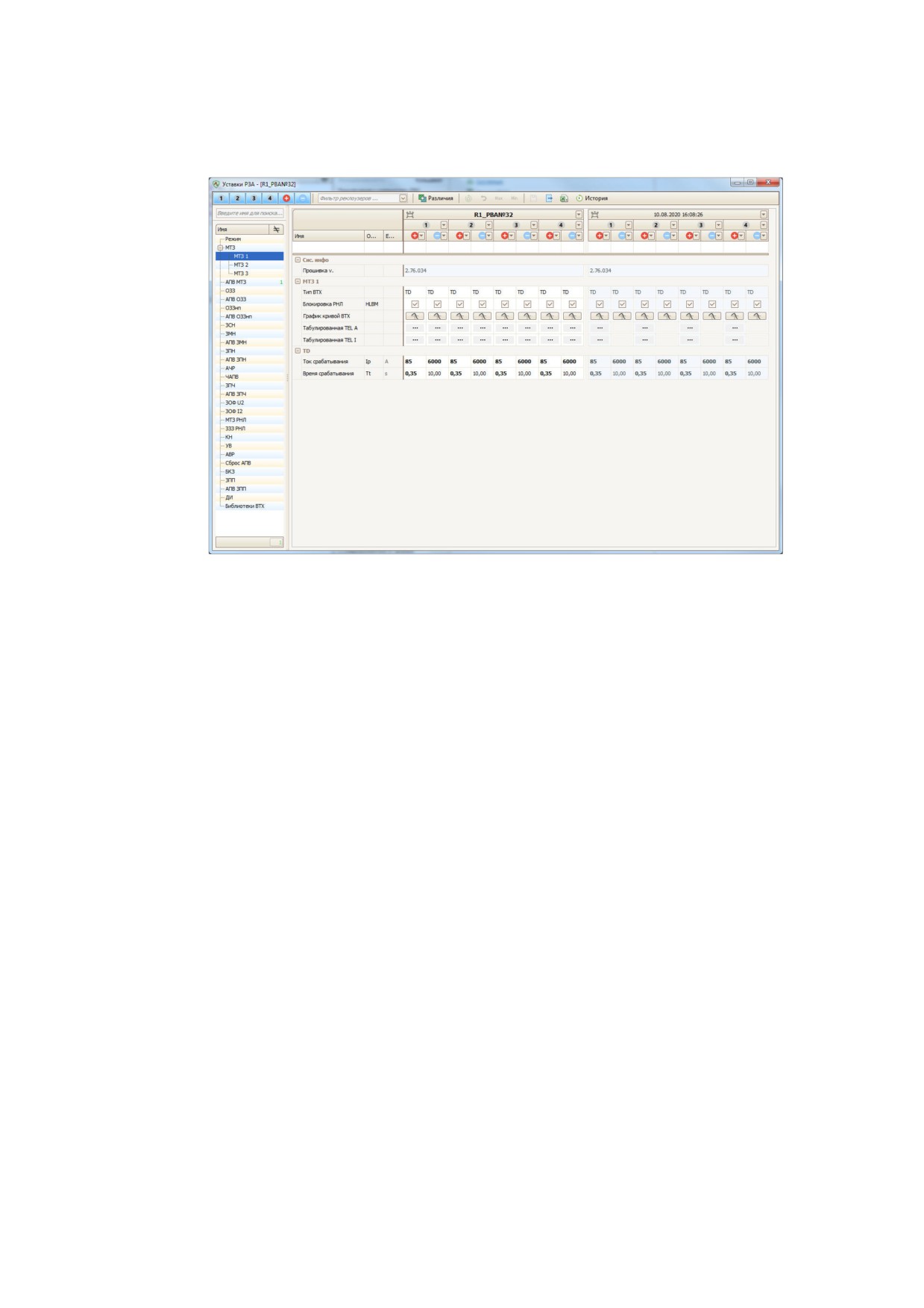

Рис.4.28. Журнал аварий
Журнал нагрузок содержит информацию о характере изменений измеряемых параметров
(I,U,P,Q) за определенный период.

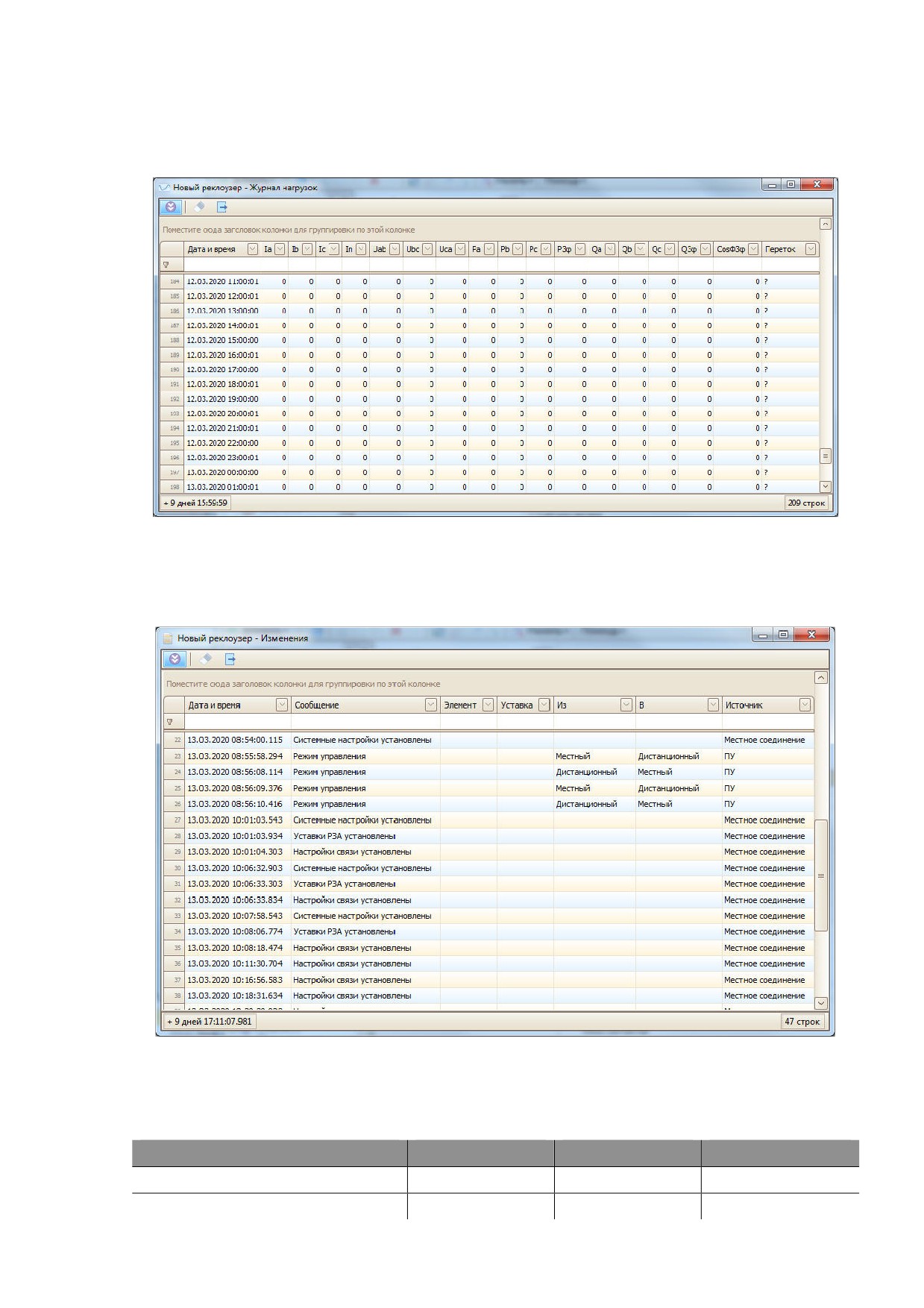

Рис.4.29. Журнал нагрузок
Журнал изменений содержит информацию изменений настроек.
Рис.4.30. Журнал изменений
Таблица 4.40. Характеристика журналов реклоузера
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
содержание ..
1
2
3 ..
