Электрические и силовые схемы электровоза переменного тока ВЛ 80С (2005 год)

нажмите на картинки для увеличения

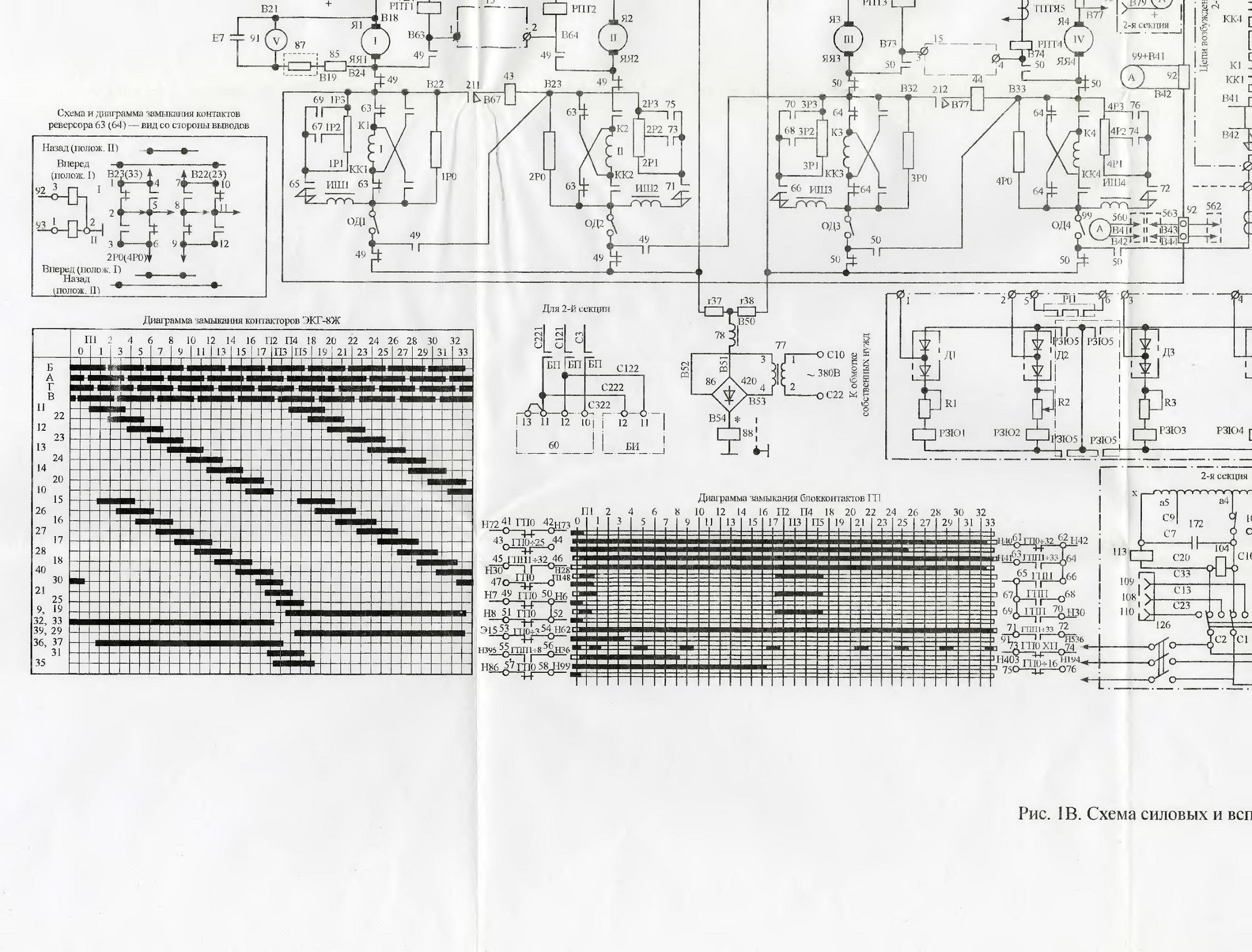

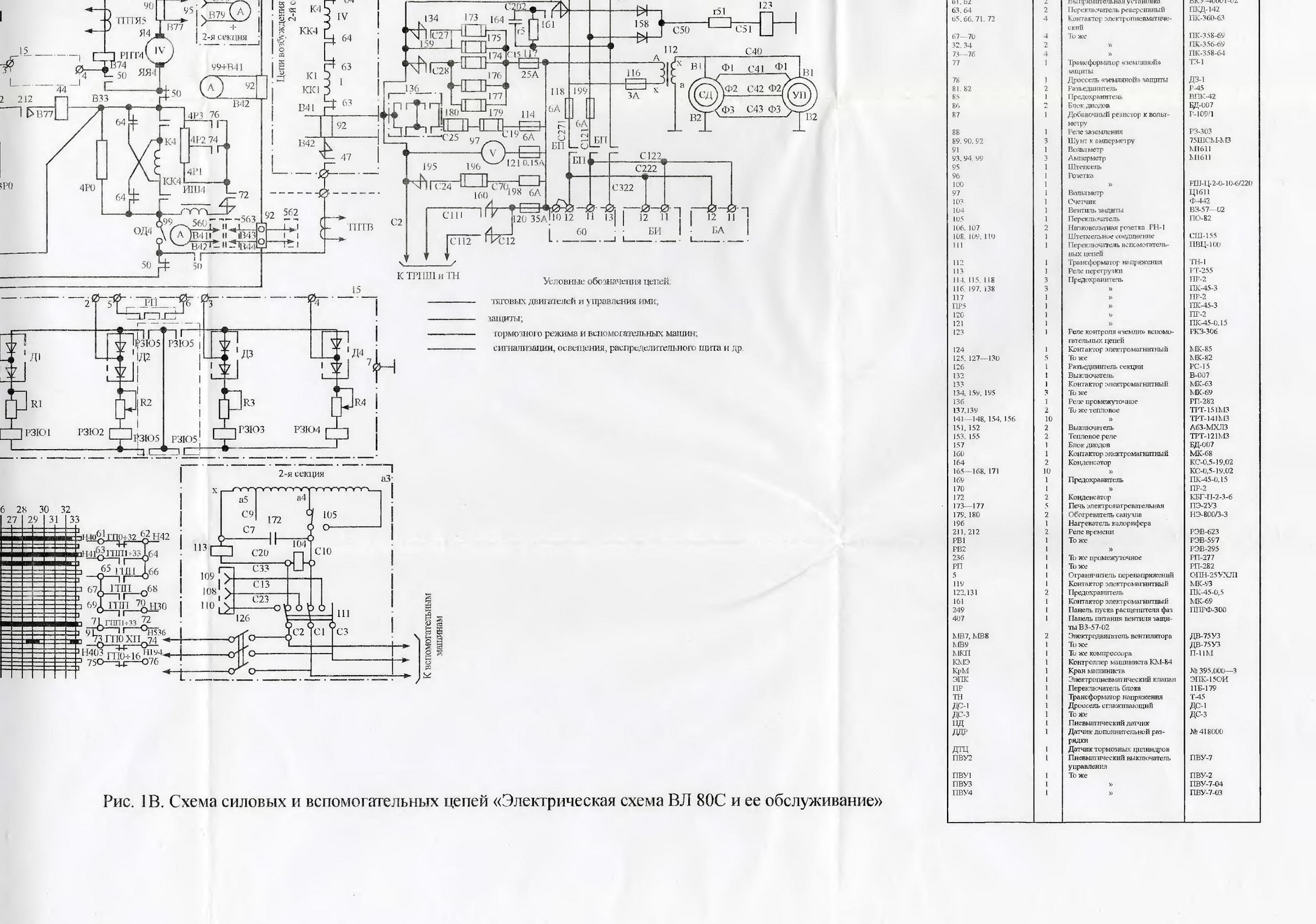

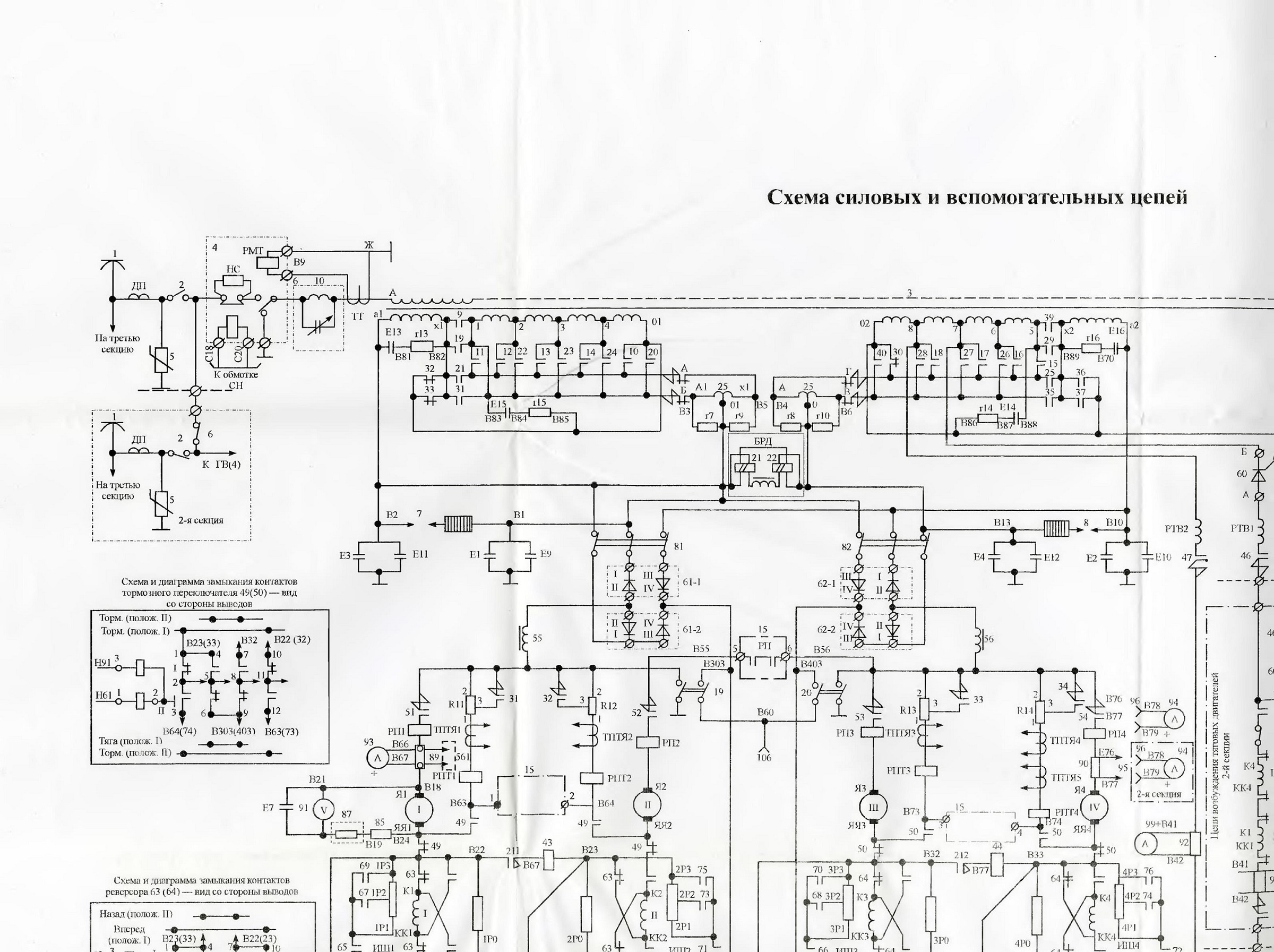

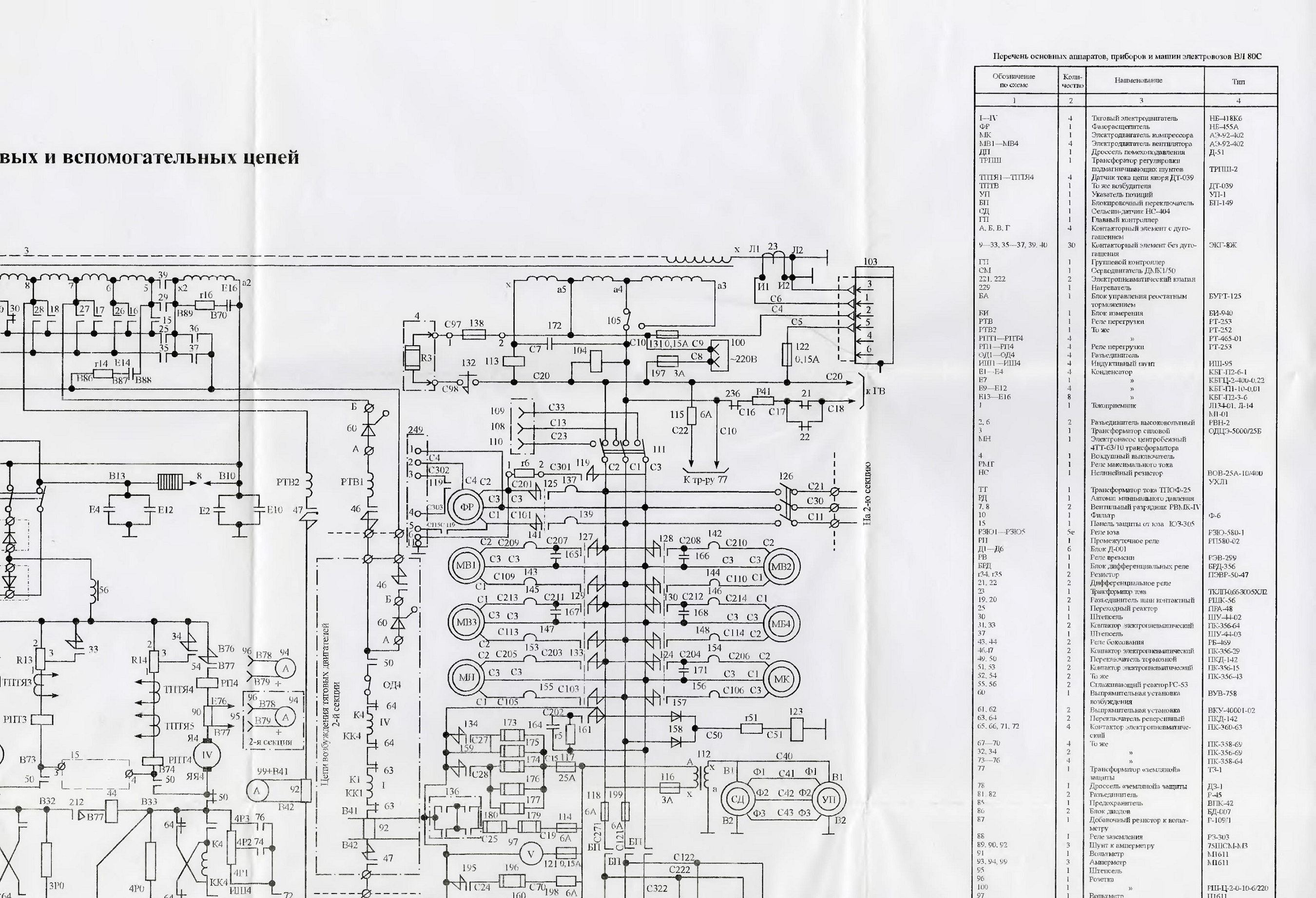

Схема силовых и вспомогательных цепей

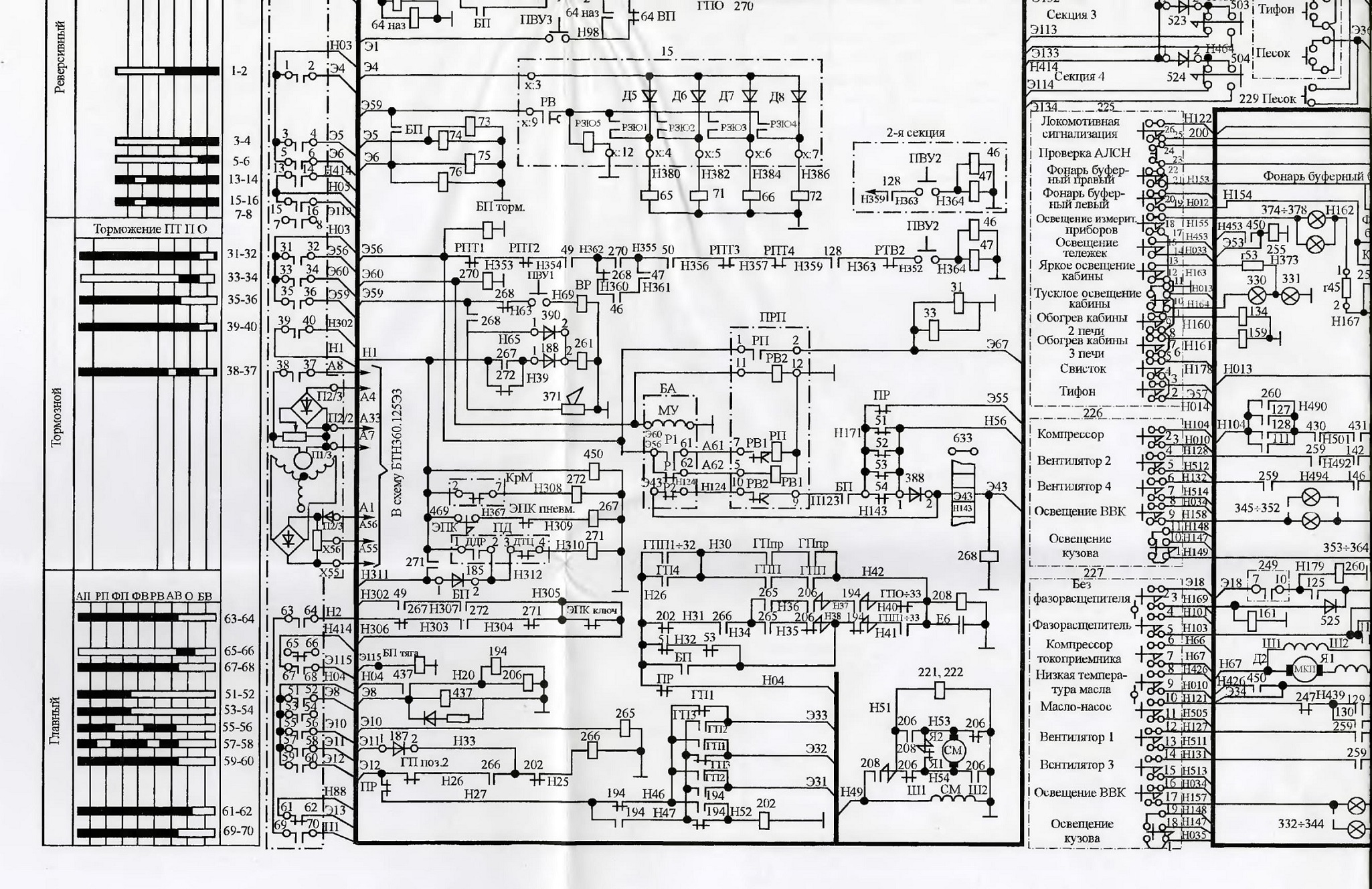

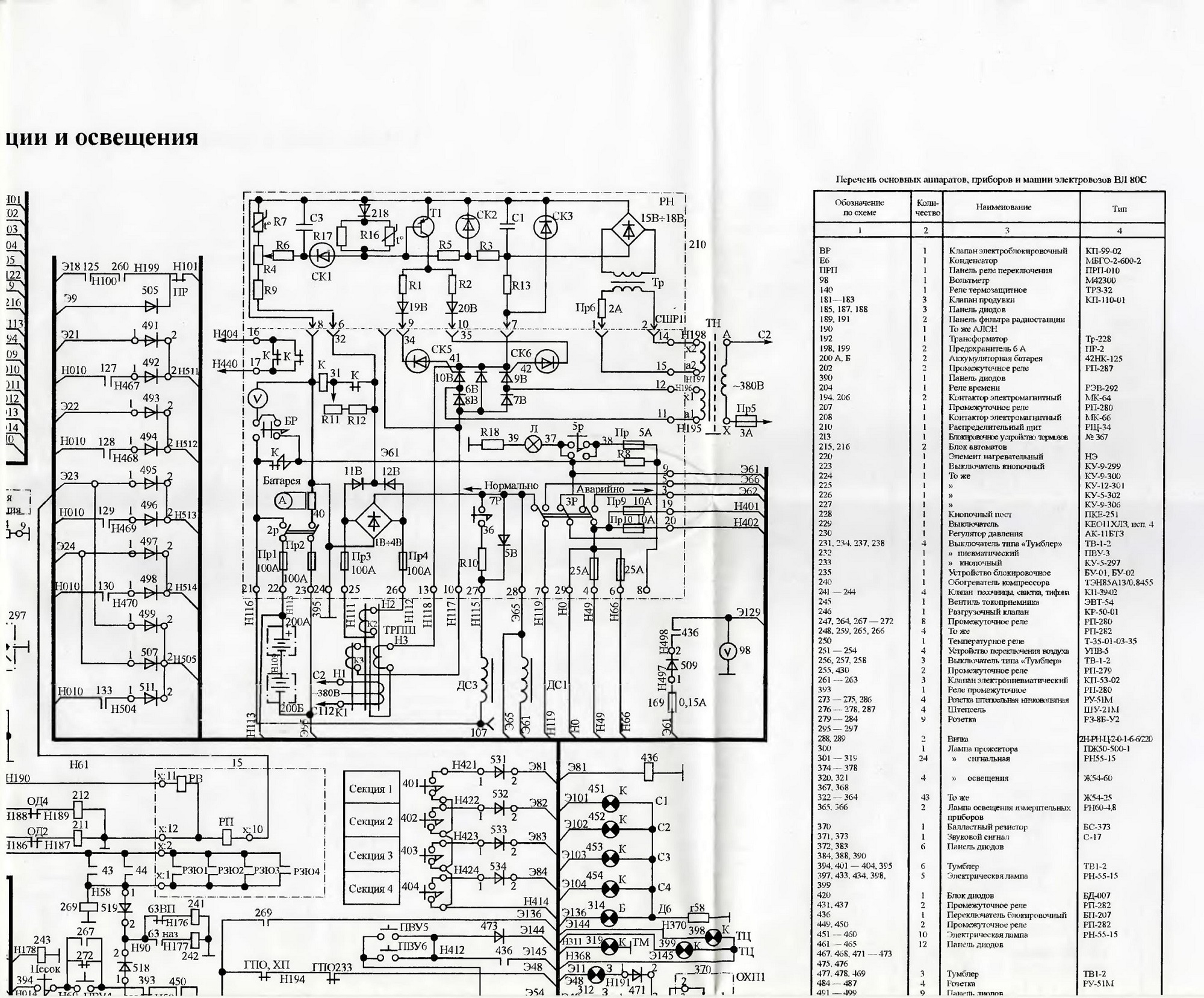

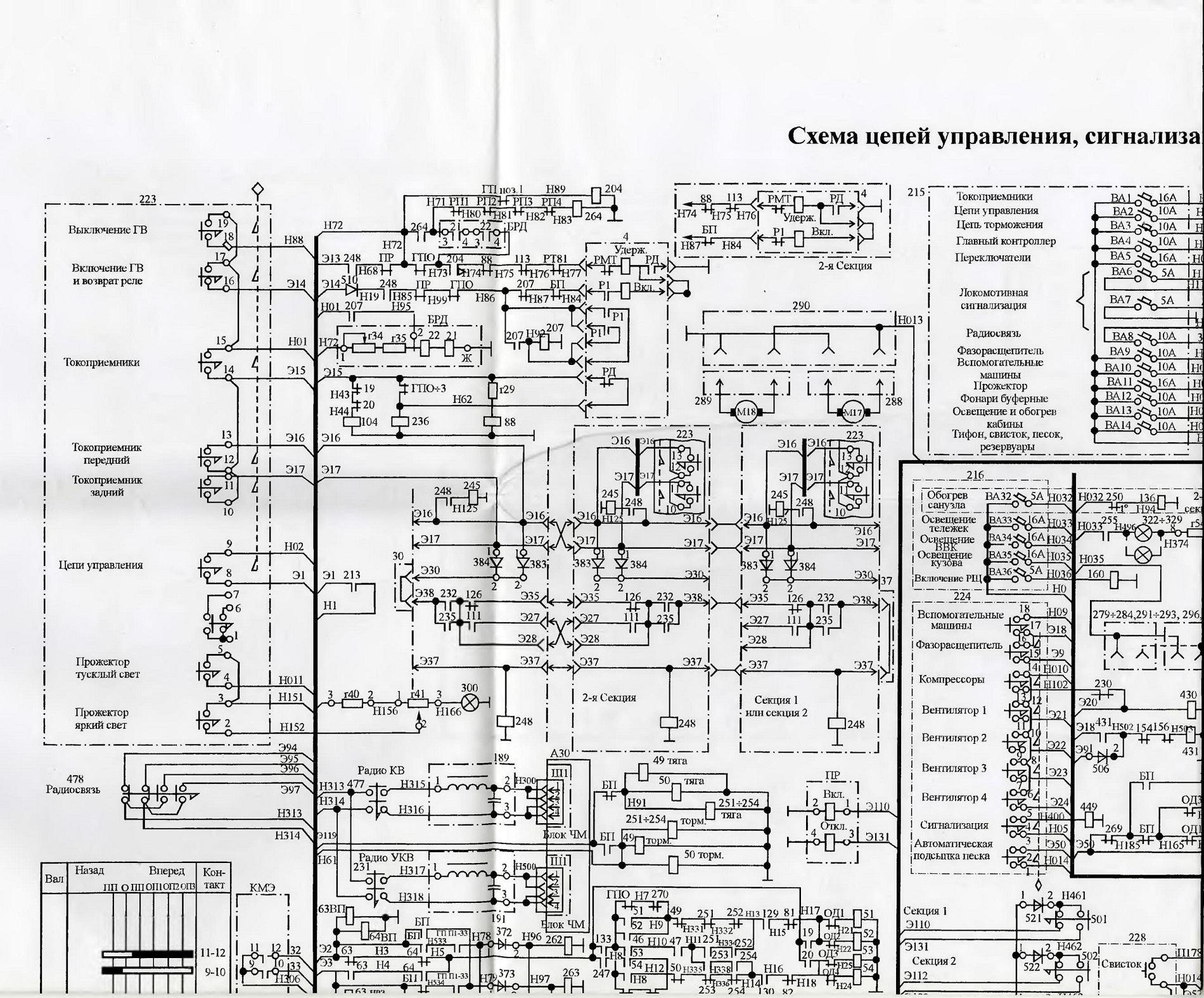

Схема цепей управления, сигнализации, освещения

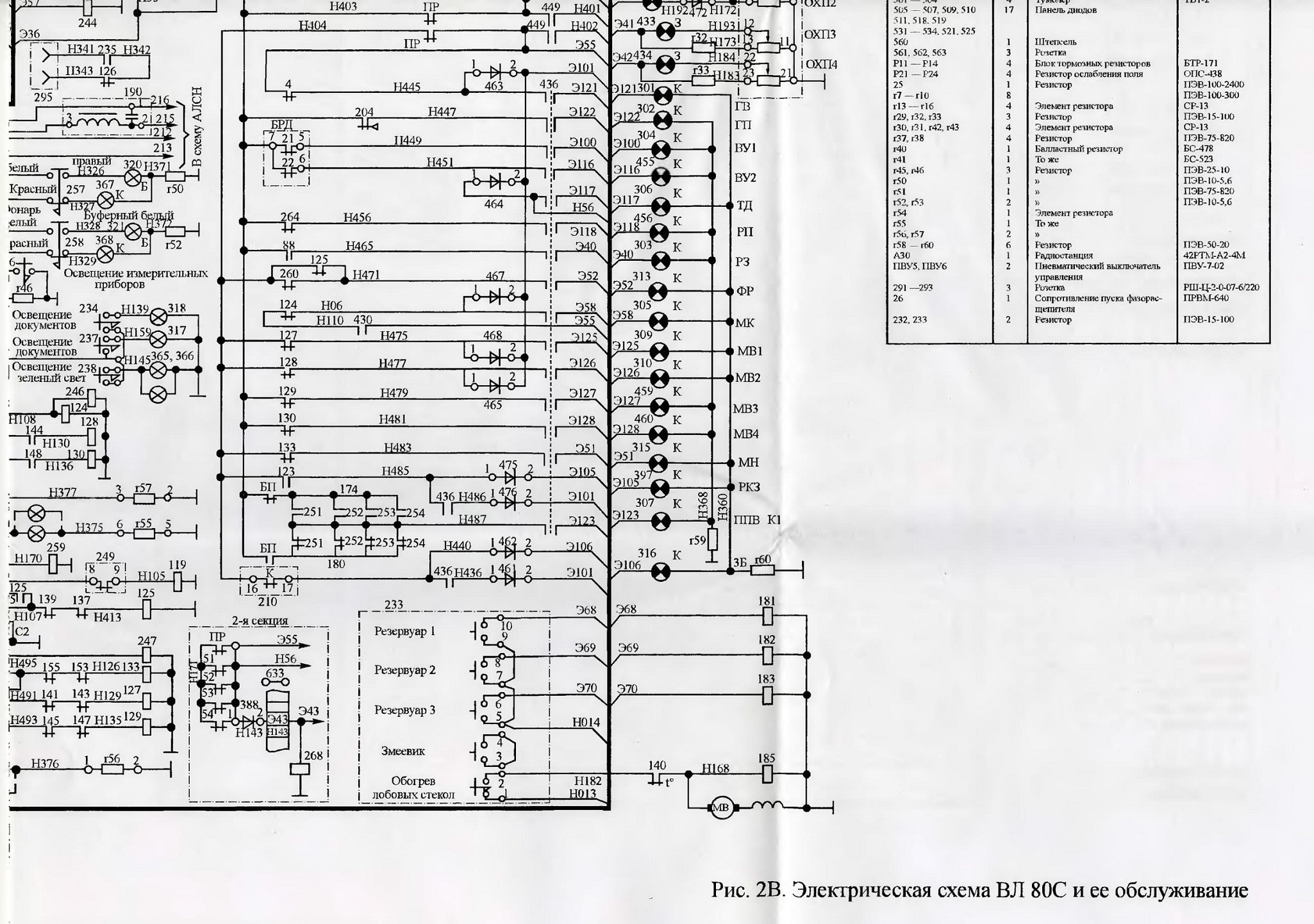

Электрическая схем и её обслуживание
