Введение
M138 / M139 Изменение скорости вращения шпинделя
вкл/выкл
Изменение скорости вращения шпинделя (SSV) позволяет вам задать диапазон, в
котором скорость вращения шпинделя непрерывно изменяется. Это полезно для
подавления вибрации инструмента, которая может привести к нежелательному
ухудшению качества обработки детали и/или повреждению режущего инструмента.
Система управления изменяет скорость вращения шпинделя в соответствии с
настройками 165 и 166. Например, для изменения скорости вращения шпинделя
+/-100 об/мин от ее текущей скорости по команде с рабочим циклом 1 секунда,
установите настройку 165 на 100, а настройку 166 - на 1.
Это изменение зависит от материала, оснастки и характеристик в вашем конкретном
случае, но 100 об/мин в течение 1 секунды - хорошее начало.
Вы можете отменить значения настроек 165 и 166 с помощью адресных кодов Р и Е
при их использовании вместе с M138. Где P - изменение SSV (об/мин), Е - цикл SSV
(сек). См. пример ниже:
M138 P500 E1.5 (Turn SSV On, vary the speed by 500 RPM, cycle
every 1.5 seconds);
M138 P500(Turn SSV on, vary the speed by 500, cycle based on
setting 166);
M138 E1.5 (Turn SSV on, vary the speed by setting 165, cycle
every 1.5 seconds);
M138 не зависит от команд шпинделя; после выполнения этой команды она остается
активной даже при неработающем шпинделе. Помимо этого, M138 остается
активной до ее отмены с помощью M139 или при M30, а также с помощью команды
Сброс или Аварийный останов.
M143 / M144 / M145 Противошпиндель
Вперед/Реверс/Стоп (опция)
M143 включает вращение шпинделя в прямом направлении. M144 включает
вращение шпинделя в обратном направлении. M145 останавливает контршпиндель.
Скорость вращения противошпинделя управляется адресным кодом PP, например,
P1200 задает скорость вращения шпинделя 1 200 об/мин.
436
M-коды
M146 Зажим платформы люнета / M147 Разжим
платформы люнета
M146 зажимает платформу люнета и M147 разжимает ее.
M154 / M155 Включение/Выключение оси C (опция)
Этот M-код используется для включения или выключения дополнительного
двигателя оси C.
M158 конденсатор ВП включен / M159 конденсатор ВП
выключен
M158 включает конденсатор ВП, а M159 выключает его.
NOTE:
После завершения программы MDI задержка составит
примерно 10 секунд, после чего конденсатор ВП ВЫКЛЮЧИТСЯ.
Если вы хотите, чтобы конденсатор ВП оставался
ВКЛЮЧЕННЫМ,
перейдите
к
CURRENT
COMMANDS>DEVICES>MECHANISMS>MIST CONDENSER и
нажмите [F2], чтобы включить его
M219 Ориентация приводного инструмента (опция)
P - Число градусов (0 - 360)
R - Число градусов с двумя десятичными разрядами (0,00 - 360,00).
M219 приводит приводной инструмент к фиксированному положению. M219
ориентирует шпиндель в нулевое положение. Функция ориентации шпинделя
допускает адресные коды P и R. Например:
M219 P270. (orients the live tool to 270 degrees) ;
Значение R позволяет программисту указать до двух десятичных разрядов,
например,
M219 R123.45 (orients the live tool to 123.45 degrees) ;
437
Подробная информация в Интернете
8.2
Подробная информация в Интернете
Обновленная и дополнительная информация, включая полезные советы,
рациональные приемы работы, процедуры технического обслуживания и другое,
доступна на странице обслуживания Haas по ссылке diy.HaasCNC.com. Также можно
отсканировать в мобильное устройство код, расположенный ниже, чтобы прямо
перейти на страницу обслуживания Haas:
438
Настройки
Chapter 9: Настройки
9.1
Введение
В настоящей главе дается подробное описание настроек, которые управляют
работой станка.
9.1.1
Список настроек
На вкладке SETTINGS настройки собраны в группы. Выделите группу настроек с
помощью клавиш со стрелками [UP] (ВВЕРХ) и [DOWN] (ВНИЗ). Чтобы просмотреть
настройки в группе, нажмите клавишу со стрелкой [RIGHT]
(ВПРАВО). Чтобы
вернуться ко списку групп настроек, нажмите клавишу со стрелкой [LEFT] (ВЛЕВО).
Для быстрого доступа к отдельной настройке убедитесь, что активна вкладка
SETTINGS (НАСТРОЙКИ), введите номер настройки и затем нажмите [F1], или если
настройка выделена, нажмите клавишу курсора [DOWN] (вниз).
Некоторые настройки имеют числовые значения, которые находятся в
определенном диапазоне. Чтобы изменить значение этих настроек, введите новое
значение и нажмите [ENTER] (ввод). Другие настройки имеют конкретные заданные
значения, которые выбираются из списка. Работая с этими настройками,
раскрывайте доступные опции нажатием клавиши управления курсором [RIGHT]
(ВПРАВО). Прокручивайте опции нажатием клавиш [UP] (ВВЕРХ) и [DOWN] (ВНИЗ).
Нажмите [ENTER] (ввод), чтобы выбрать опцию.
Настройка
Описание
Стр
1
Таймер автоматического выключения питания
447
2
Выключение питания по M30
448
4
Графическая траектория ускоренного перемещения.
448
5
Графическое отображение точки сверления
448
6
Блокировка передней панели
448
8
Блокировка памяти программ
448
9
Система измерений
449
10
Ограничение ускоренного перемещения до 50%
450
439
Введение
Настройка
Описание
Стр
17
Блокировка дополнительной остановки
450
18
Блокировка удаления блока
450
19
Блокировка ручной коррекции скорости подачи
450
20
Блокировка ручной коррекции шпинделя
450
21
Блокировка ручной коррекции ускоренного перемещения
450
22
Разность Z в стандартном цикле
450
23
9xxx Блокировка редактирования программ
450
28
Стандартный цикл действие без X/Y
451
29
G91 Немодальная
451
31
Сброс указателя программы
451
32
Ручная коррекция СОЖ
451
39
Звуковой сигнал при M00, M01, M02, M30
452
42
M00 После смены инструмента
452
43
Тип коррекции на инструмент
452
44
Минимальная F подача % радиуса от КНИ
452
45

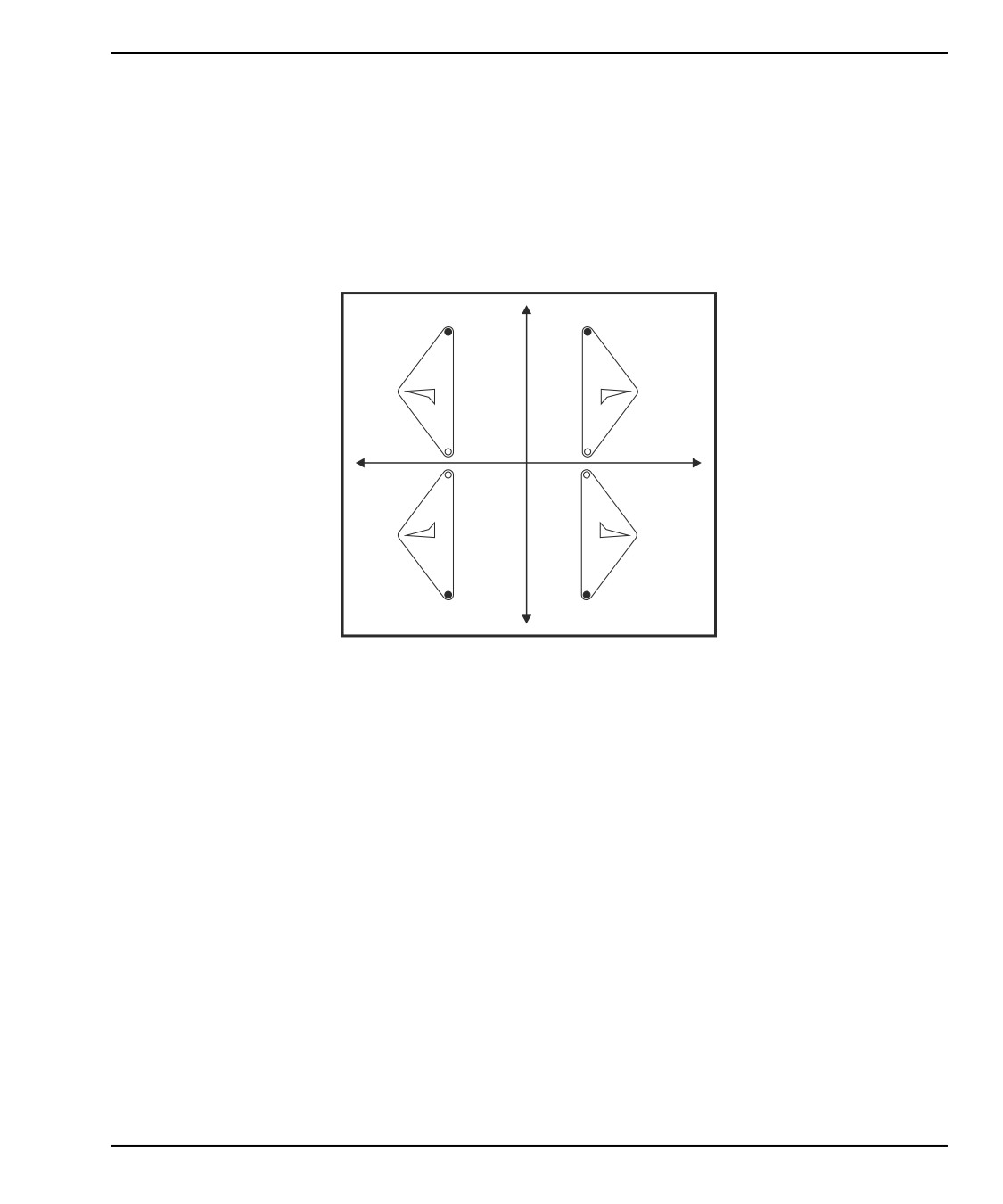

Зеркальное отражение оси X
453
46
Зеркальное отражение оси Y
453
47
Зеркальное отражение оси Z
453
52
G83 Отвод выше R
454
53
Толчковая подача без возврата в нулевую точку
454
56
M30 Восстановить G по умолчанию
454
57
Точный останов стандартный X-Y
454
58
Коррекция на инструмент
455
440
Настройки
Настройка
Описание
Стр
59
Коррекция измерительной головки X+
455
60
Коррекция измерительной головки X-
455
63
Ширина измерительной головки
456
64
Измерение коррекции на инструмент использует деталь
456
74
Трассировка программ 9xxx
456
75
Отработка программ в режиме одиночного блока 9xxx
456
77
Масштаб скорости подачи
457
80
Зеркальное отражение оси B
457
82
Язык
457
83
Сброс ручной коррекции по M30
457
84
Действие при перегрузке инструмента
458
85

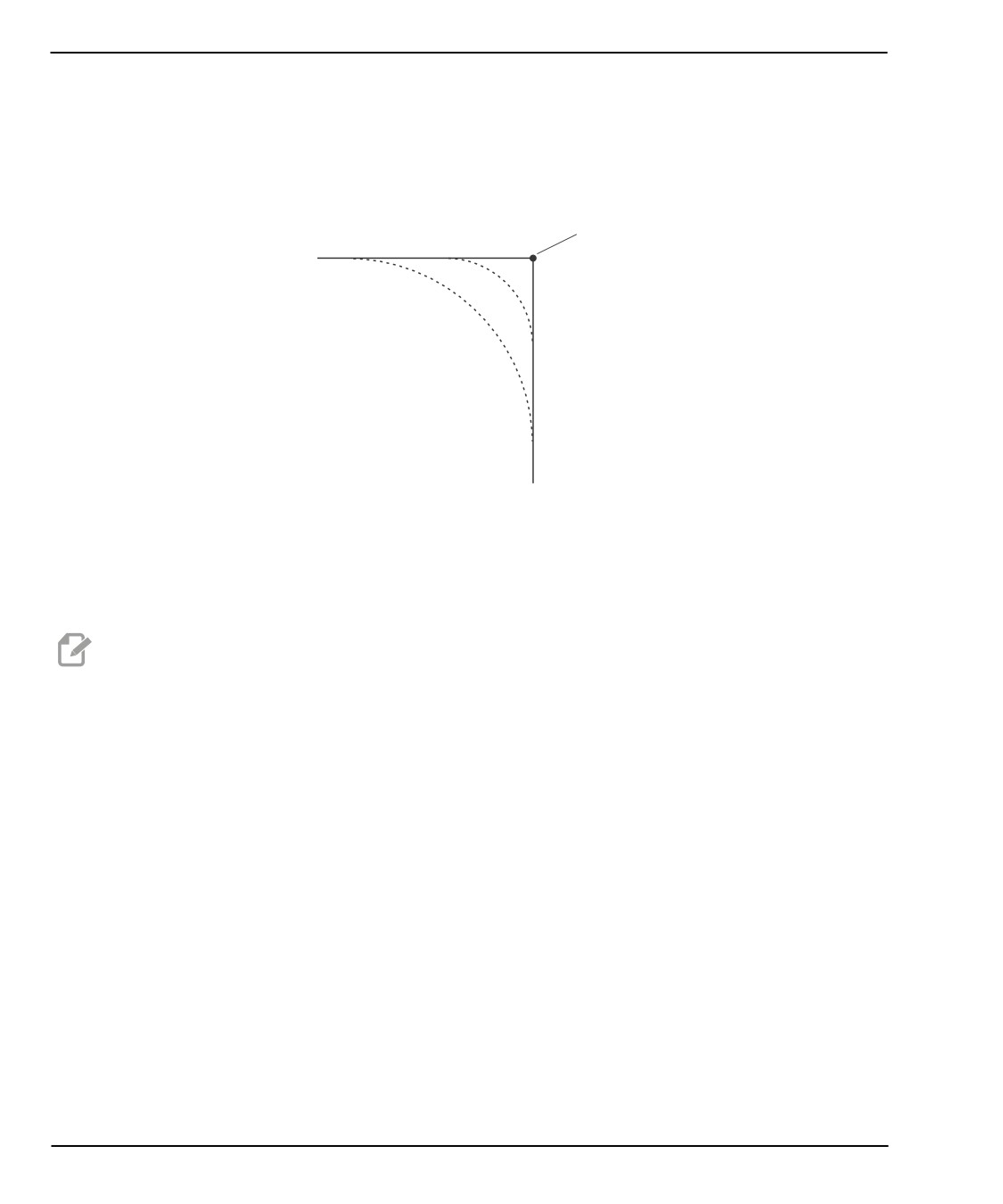

Максимальное скругление углов
459
87
Сброс ручной коррекции при смене инструмента
460
88
Сброс ручной коррекции по Reset
460
90
Максимум инструментов на дисплее
460
93

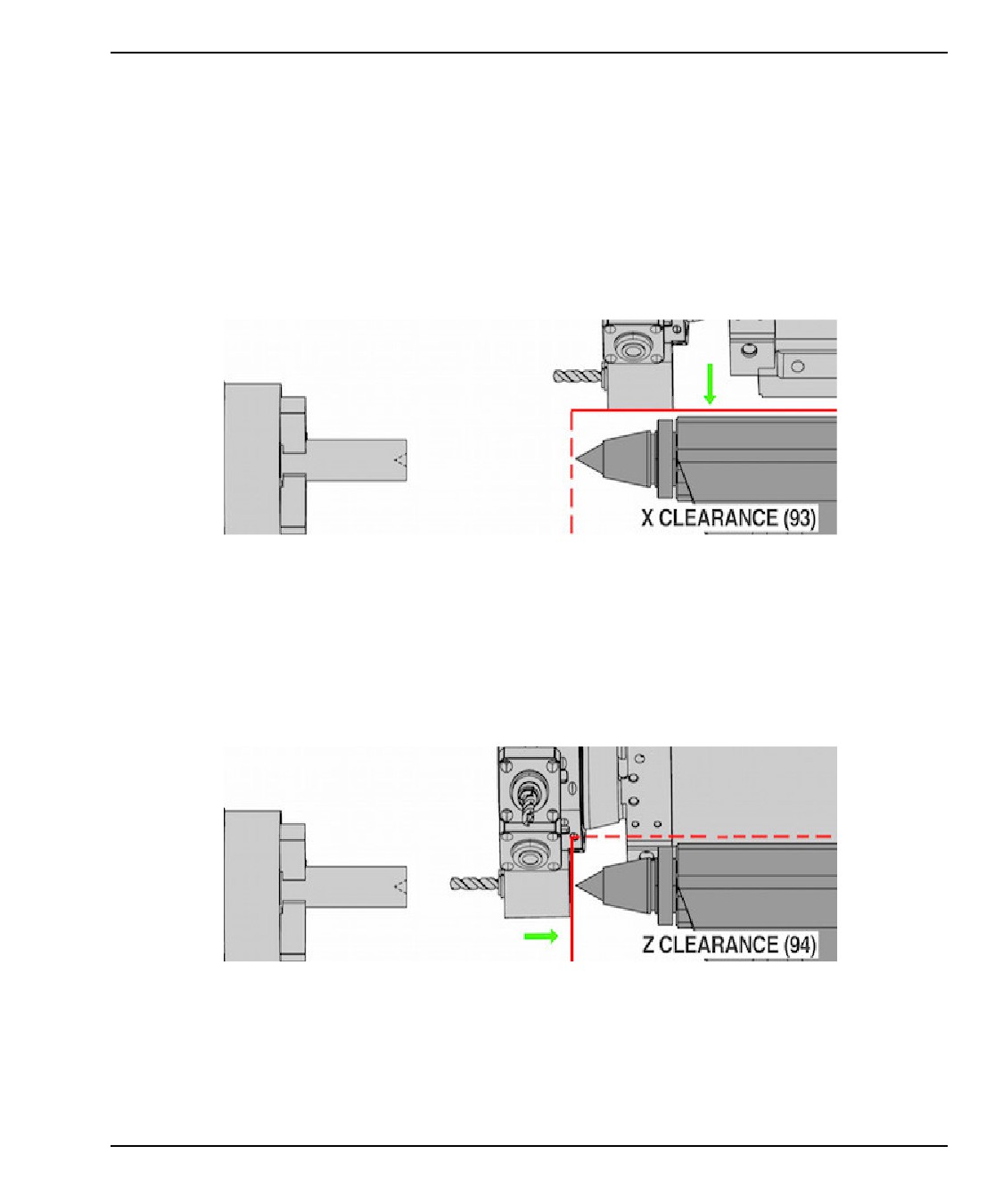

Зазор задней бабки по оси X
461
94
Зазор задней бабки по оси Z
461
95
Размер фаски резьбы

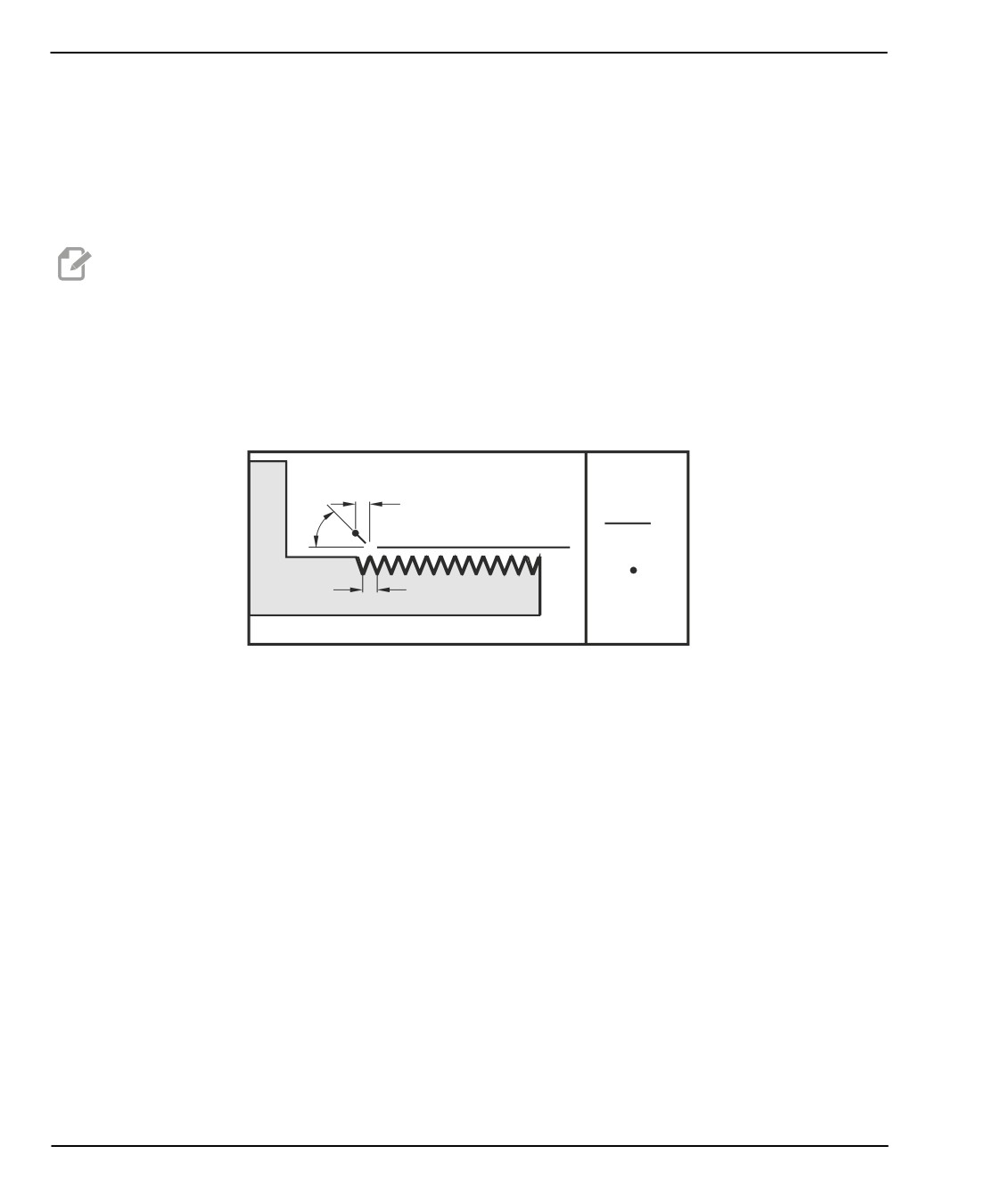

462
96
Угол фаски резьбы
462
97
Направление смены инструмента
462
99
Минимальный проход при нарезании резьбы
463
101
Коррекция подачи->Ускоренное перемещение
463
102
Диаметр оси С
463
441
Введение
Настройка
Описание
Стр
103
Запуск цикла/Остановка подачи одной клавишей
463
104
Маховичок толчковой подачи в режиме одиночного блока
464
105
Расстояние отвода задней бабки
464
108
Быстрый возврат поворотного аппарата в G28
464
109
Время прогрева в минутах
465
110
Расстояние прогрева X
465
111
Расстояние прогрева Y
465
112
Расстояние прогрева Z
465
113
Способ смены инструмента
465
114
Время цикла транспортера (минут)
466
115
Продолжительность работы транспортера (минут)
466
117
G143 глобальная коррекция
466
118
M99 Увеличивает M30 счетчик
467
119
Блокировка коррекции
467
120
Блокировка макропеременных
467
130
Скорость отвода метчика
467
131
Автоматическая дверь
467
133
Повтор жесткого нарезания резьбы
468
142
Допуск на изменение коррекции
468
143
Порт сбора данных станка
468
144
Коррекция подачи->шпиндель
468
145
Задняя бабка у детали для запуска цикла
469
155
Загрузка таблицы инструментальных гнезд
469
442
Настройки
Настройка
Описание
Стр
156
Сохранять коррекции с программой
469
158
Тепловая компенсация винта X %
469
159
Тепловая компенсация винта Y %
469
160
Тепловая компенсация винта Z %
469
162
По умолчанию в плавающую
470
163
Выключить шаг толчковой подачи .1
470
165
Изменение скорости вращения шпинделя (об/мин)
470
166
Цикл изменения скорости вращения шпинделя
471
191
Плавность по умолчанию
471
196
Останов транспортера
471
197
Отключение СОЖ
471
199
Таймер подсветки
471
216
Отключение сервопривода и гидравлики
471
232
G76 Код P по умолчанию
471
238
Таймер светильника высокой яркости (минут)
472
239
Таймер выключения светильника рабочей зоны (минут)
472
240
Предупреждение о ресурсе инструмента
472
241
Сила удержания задней бабки
472
242
Интервал продувки воздухом контура от воды
468
243
Время включения продувки воздухом контура от воды
472
245
Чувствительность к вредной вибрации
473
247
Одновременное перемещение XYZ при смене инструмента
473
250
Зеркальное отражение оси C
473
443
Введение
Настройка
Описание
Стр
251
Местоположение поиска подпрограммы
473
252
Настраиваемое местоположение поиска подпрограммы
474
253
Ширина инструмента по умолчанию в графическом режиме
475
261
Местоположение хранения DPRNT
475
262
Путь к выходному файлу DPRNT
476
263
Порт DPRNT
476
264
Постепенное увеличение автоподачи
477
265
Постепенное уменьшение автоподачи
477
266
Отмена миним. подачи
477
267
Выход из режима толчк. подачи по истечении определенного
478
времени простоя
268
Второе исходное положение Х
478
269
Второе исходное положение Y
478
270
Второе исходное положение Z
478
276
Контроль входа зажимного приспособления
479
277
Интервал цикла смазки
479
281
Блокировка педали кулачкового патрона
480
282
Зажим патрона основного шпинделя
480
283
Разжим патрона, об/мин
480
284
Запуск цикла, разрешенный при разжатом патроне
480
285
Программирование диаметра Х
480
286
Глубина резания в стандартном цикле
480
287
Отвод в стандартном цикле
480
289
Припуск на чистовую обработку резьбы
480
444
Настройки
Настройка
Описание
Стр
291
Предел скорости вращения основного шпинделя
481
292
Предел скорости вращения шпинделя при открытой двери
481
306
Минимальное время удаления стружки
481
313
Макс. предел перемещения Х, устанавливаемый
481
пользователем
314
Макс. предел перемещения Y, устанавливаемый пользователем
481
315
Макс. предел перемещения Z, устанавливаемый пользователем
481
319
VDI осевая линия шпинделя Х
481
320
BOT осевая линия шпинделя Х
481
321
Осевая линия шпинделя Y
481
322
Сигнал об ошибке педали задней бабки
482
323
Отключить режекторный фильтр
482
325
Ручной режим включен
483
326
Положение нуля Z в графическом режиме
483
327
Положение нуля Z в графическом режиме
483
328
Предел ускоренного перемещения электронного маховичка
483
329
Скорость толчковой подачи основного шпинделя
483
330
Таймаут выбора многовариантной загрузки
483
331
Скорость толчковой подачи контршпинделя
484
332
Блокировка педали
484
333
Коррекция измерительной головки Z+
484
334
Коррекция измерительной головки Z-
484
335
Режим линейного ускоренного перемещения
485
336
Включение устройства подачи прутка
485
445
Введение
Настройка
Описание
Стр
337
Безопасное положение для смены инструмента Х
485
338
Безопасное положение для смены инструмента Y
485
339
Безопасное положение для смены инструмента Z
485
340
Время задержки зажима патрона
485
341
Положение ускоренного перемещения задней бабки
486
342
Расстояние подвода задней бабки
486
343
Изменение скорости вращения контршпинделя (об/мин)
487
344
Цикл изменения скорости вращения контршпинделя
487
345
Зажим патрона контршпинделя
487
346
Разжим патрона контршпинделя, об/мин
487
347
Изменение скорости вращения шпинделя для приводного
487
инструмента (об/мин)
348
Цикл изменения скорости вращения шпинделя для приводного
487
инструмента
349
Зажим патрона приводного инструмента
488
350
Разжим патрона приводного инструмента, об/мин
488
352
Предел скорости вращения приводного инструмента
488
355
Предел скорости вращения контршпинделя
488
356
Громкость звукового сигнала
488
357
Время простоя, цикл запуска компенсации прогрева
489
358
Время задержки зажима/разжима люнета
489
359
Время задержки зажима патрона контршпинделя
489
360
Блокировка педали люнета
489
361
Время вентиляции толкателя прутка
489
446
Настройки
Настройка
Описание
Стр
368
Тип приводного инструмента
489
372
Тип загрузч. дет.
490
375
Тип захвата APL
490
376
Вкл. световую завесу
490
377
Отриц. коррек. детали
491
378
Контр. точка калибр. геом. безоп. зоны X
491
379
Контр. точка калибр. геом. безоп. зоны Y
491
380
Контр. точка калибр. геом. безоп. зоны X
491
381
Вкл. сенс. экран
491
383
Разм. ряд стол
491
396
Включить / отключить виртуальную клавиатуру
491
397
Наж. и удер. Задер.
492
398
Высота перем.
492
399
Выс. табл.
492
403
Изменить размер кнопки всплывающего окна
492
409
Давление СОЖ по умолчанию
492
1 - Таймер автоматического выключения питания
Эта настройка используется для автоматического выключения питания станка после
определенного времени простоя. Значение, введенное в эту настройку, - это
количество минут, в течение которых станок будет простаивать, прежде чем он
выключается. Станок не выключается, пока выполняется программа, а отсчет
времени (количества минут) начинается в обратном порядке с нуля при каждом
нажатии кнопки или использовании органа управления [HANDLE JOG] (маховичок
толчковой подачи). За 15 секунд до выключения оператор получает предупреждение,
нажатие любой кнопки в это время останавливает цикл выключения.
447
Введение
2 - Выключение питания по M30
Если эта настройка ON (ВКЛЮЧЕНА), станок выключается в конце программы (M30).
Станок выдает оператору 15-секундное предупреждение, как только будет достигнут
код M30. Нажмите любую клавишу, чтобы прервать цикл выключения.
4 - Траектория ускоренного перемещения в графическом
режиме
Эта настройка меняет способ отображения программы в графическом режиме. Если
она OFF (ВЫКЛЮЧЕНА), ускоренное перемещение, перемещение инструмента без
резания не оставляет траектории. Если она ON (ВКЛЮЧЕНА), траектория быстрых
перемещений инструмента отображается на экране пунктирной линией.

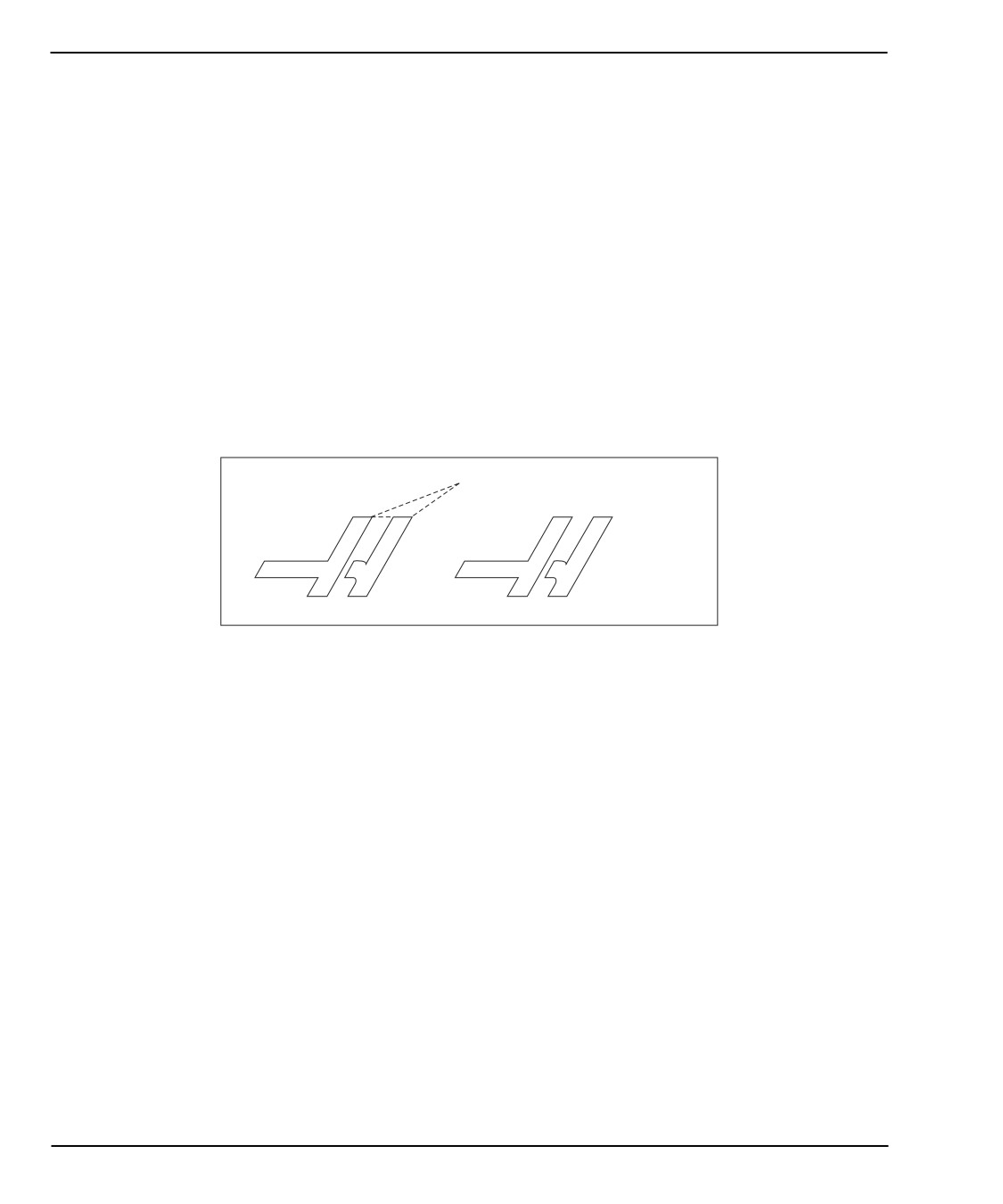

F9.1:
Настройка 4 - Графическая траектория ускоренного перемещения:[1] Все
ускоренные перемещения инструмента показаны пунктирной линией, если
настройка ON. [2] Показаны только линии резания, если она выключена (OFF).
1
2
5 - Точка сверления в графическом режиме
Эта настройка меняет способ отображения программы в графическом режиме. Когда
она ON (ВКЛЮЧЕНА), положения свела в стандартном цикле образуют окружность на
экране. Если она OFF
(ВЫКЛЮЧЕНА), дополнительные знаки на графическом
дисплее не отображаются.
6 - Блокировка передней панели
Если задано значение ON
(ВКЛЮЧЕНА), эта настройка выключает клавиши
шпинделя [FWD] (вперед) / [REV] (назад) и клавиши [TURRET FWD] (АУСИ вперед)
/ [TURRET REV] (АУСИ назад).
8 - Блокировка памяти программы
Если задано значение ON
(включена), эта настройка блокирует функции
редактирования памяти ([ALTER] (изменение), [INSERT] (вставка) и т.д.). Это также
блокирует MDI. Функции редактирования не ограничены этой настройкой.
448
Настройки
9 - Размерность
Эта настройка позволяет выбирать между дюймами и метрическим режимом. Если
задано значение INCH (ДЮЙМ), программируемыми единицами измерения для осей
X, Y и Z являются дюймы с точностью до 0,0001 дюйма. Если задано значение MM,
программируемыми единицами измерения являются миллиметры с точностью до
0,001 мм. Все значения коррекции преобразуются при изменении этой настройки с
дюймов на миллиметры или наоборот. Однако, смена настройки, не переводит
автоматически программу, хранящуюся в памяти, необходимо изменить задаваемые
значения для осей в новых единицах измерения.
Если задано значение INCH, G-код по умолчанию - это G20, если задано значение
MM, G-код по умолчанию - G21.
Дюйм
Метрический
Подача
дюйм/мин и дюйм/оборот
мм/мин и мм/оборот
Макс. перемещение
Изменяется в зависимости от оси и модели
Минимальный
0,0001
0,001
программируемый размер
Клавиша толчковой
подачи оси
Дюйм
Метрический
0,0001
0,0001 дюйма на щелчок
0,001 мм/на щелчок
маховичка
маховичка
0,001
0,001
0,01 мм на щелчок
маховичка
0,01
0,01 дюйма на щелчок
0,1 мм на щелчок маховичка
маховичка
1.
0,1 дюйма на щелчок
1 мм на щелчок маховичка
маховичка
449
Введение
10 - Ограничение ускоренного перемещения 50%
Если эта настройка ON, то скорость ускоренного перемещения осей станка без
резания будет ограничена 50% от максимально возможной. Это означает, что если
станок может позиционировать оси со скоростью 700 дюймов в минуту (дюйм/мин),
то если эта настройка ON, это ограничит скорость величиной 350 дюйм/мин. Система
управления выдаст сообщение о 50% ручной коррекции ускоренного перемещения,
если эта настройка ON. Если она OFF, возможна полная 100% скорость ускоренного
перемещения.
17 - Блокировка дополнительной остановки
Функция дополнительной остановки будет недоступна, если эта настройка ON
(ВКЛЮЧЕНА).
18 - Блокировка удаления блока
Функция удаления блока будет недоступна, если эта настройка ON (ВКЛЮЧЕНА).
19 - Блокировка коррекции скорости подачи
Кнопки коррекции скорости подачи выключены, если эта настройка ON (ВКЛЮЧЕНА).
20 - Блокировка ручной коррекции скорости шпинделя
Клавиши ручной коррекции скорости вращения шпинделя выключены, если эта
настройка установлена на ON (ВКЛЮЧЕНО).
21 - Блокировка ручной коррекции скорости ускоренного
перемещения
Если эта настройка ON (ВКЛЮЧЕНА), выключаются клавиши ручной коррекции
скорости ускоренного перемещения оси.
22 - Дельта оси Z в стандартном цикле
Эта настройка задает расстояние, на которое отводится ось Z для удаления стружки
во время цикла снятия припуска с произвольной траекторией G73.
23 - Блокировка редактирования программ 9xxx
Если эта настройка ON
(ВКЛЮЧЕНА), система управления не позволяет
просматривать или изменять файлы в каталоге 09000 в каталоге Memory/ (память).
Это защищает макропрограммы, циклы измерения головкой и любые другие файлы
в папке 09000.
При попытке доступа к папке 09000 при ON (ВКЛЮЧЕННОЙ) настройке 23 выдается
сообщение Setting
23 restricts access to folder. («Настройка 23
ограничивает доступ к папке»).
450
Настройки
28 - Стандартный цикл без X/Y
Это настройка ON/OFF. Предпочтительная настройка - ON (ВКЛЮЧЕНО).
Если настройка OFF (ВЫКЛЮЧЕНА), начальный блок определения стандартного
цикла требует кода X или Y для выполнения стандартного цикла.
Если настройка ON (ВКЛЮЧЕНА), начальный блок определения стандартного цикла
вызывает выполнение одного цикла, даже если в блоке отсутствует код X или Y.
NOTE:
Если в том блоке находится L0, он не выполнит стандартный
цикл в строке определения. Эта настройка никак не влияет на
циклы G72.
29 - G91 Немодальная
При значении настройки ON (ВКЛЮЧЕНА), команда G91 действует только в блоке
программы, в котором она находится (немодальная). Если она OFF (ВЫКЛЮЧЕНА) и
подается команда с G91, станок использует относительные перемещения для всех
положений оси.
NOTE:
Эта настройка должна быть OFF (ВЫКЛЮЧЕНА) для циклов
гравирования G47.
31 - Сброс указателя программы
Если эта настройка OFF
(выключена), клавиша
[RESET] (сброс) не изменяет
положения указателя программы. Если она ON (включена), нажатие [RESET] (сброс)
перемещает указатель программы на начало программы.
32 - Ручная коррекция СОЖ
Эта настройка управляет работой насоса подачи СОЖ. Если настройка 32 - NORMAL
(ОБЫЧНЫЙ), можно нажимать [COOLANT] (СОЖ), или можно использовать коды M
в программе, чтобы включать и выключать насос подачи СОЖ.
Если настройка 32 - OFF (ВЫКЛ), система управления выдает сообщение FUNCTION
LOCKED (ФУНКЦИЯ БЛОКИРОВАНА) при нажатии [COOLANT] (СОЖ). Система
управления выдает сигнал об ошибке, когда в программе встречается команда
включения или выключения насоса подачи СОЖ.
Если настройка 32 - IGNORE (ИГНОРИРОВАТЬ), система управления игнорирует все
запрограммированные команды СОЖ, но можно нажать [COOLANT] (СОЖ), чтобы
включить или выключить насос подачи СОЖ.
451
Введение
39 — Звуковой сигнал при M00, M01, M02, M30
Если эта настройка ON (ВКЛЮЧЕНА), зуммер клавиатуры подает звуковой сигнал при
обнаружении M00, M01 (при активной дополнительной остановке), M02 или M30.
Зуммер продолжает звучать, пока не нажата любая кнопка.
42 — M00 После смены инструмента
Если эта настройка ON
(включена), программа останавливается после смены
инструмента и на экран выдается сообщение об этом. Для продолжения программы
необходимо нажать [CYCLE START] (запуск цикла).
43 - Тип коррекции на режущий инструмент
Эта настройка определяет то, как начинается первый проход при резании с
компенсацией, и то, как инструмент отводится от обрабатываемой детали. Можно
выбрать A или B, см. раздел «Коррекция вершины инструмента» на странице 186.
44 - Минимальная подача % радиуса от КНИ
Минимальная скорость подачи в процентах радиуса коррекции вершины
инструмента влияет на скорость подачи, когда коррекция на инструмент перемещает
инструмент внутрь кругового реза. Этот тип резания выполняется с замедлением,
для поддержания постоянной скорости рабочей подачи. Эта настройка задает
наименьшую скорость подачи в процентах от заданной скорости подачи.
452
Настройки
45, 46, 47 - Зеркальное отражение, ось X, Y, Z
Если одна или несколько этих настроек установлены на ON
(ВКЛЮЧЕНО),
перемещения оси будут зеркально отражены относительно точки начала координат
детали. Также см. G101, Включение зеркального отражения.
F9.2:
Без зеркального отражения [1], настройка 45 ON (ВКЛЮЧЕНА) - Зеркальное
отражение оси X [2], настройка 46 ON (ВКЛЮЧЕНА) - Зеркальное отражение оси Y
[4], настройка 45 и настройка 46 ON (ВКЛЮЧЕНЫ) - Зеркальное отражение XY [3]
Y+
1
2
x-
x+
4
3
Y-
453
Введение
52 - G83 Отвод выше R
Эта настройка меняет поведение G83 (цикл сверления с выводом инструмента).
Большинство программистов устанавливают опорную плоскость (R) значительно
выше места резания для обеспечения вывода стружки из отверстия при выводе
сверла. Это, однако, увеличивает расход времени станка на «холостое сверление».
Если настройка 52 установлена на расстояние, необходимое для удаления стружки,
плоскость R можно расположить ближе к поверхности детали, в которой выполняется
сверление.

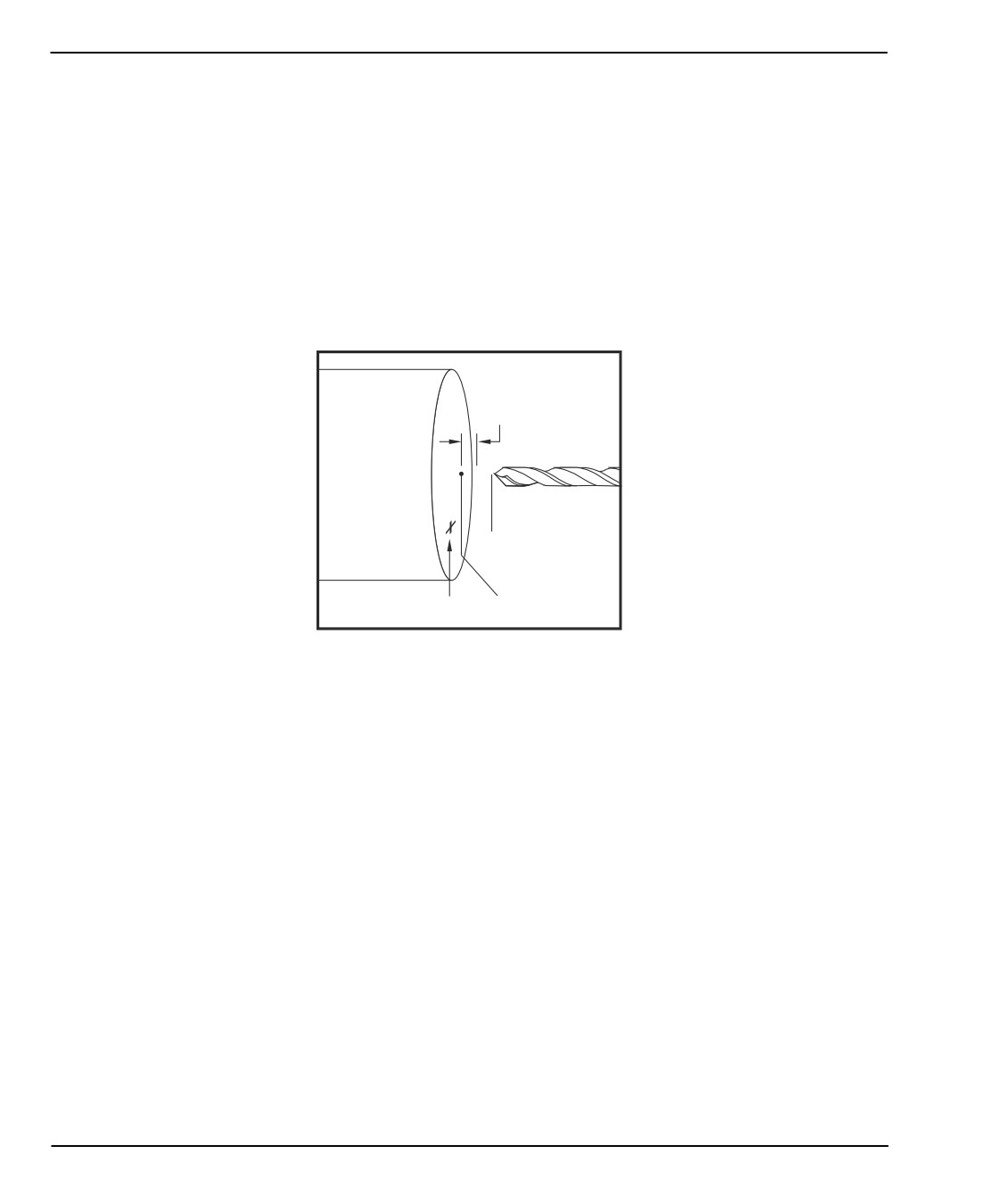

F9.3:
Настройка 52 - G83 Отвод выше R: [#52] Настройка 52, [1] Исходное положение, [2]
плоскость R, [3] торец детали.
#52
1
2
3
53 - Перемещение толчковой подачи без возврата в
нулевую точку
ON (ВКЛЮЧЕНИЕ) этой настройки разрешает толчковую подачу осей без возврата
станка в нулевую точку
(отыскания начала координат станка). Это опасное
состояние, потому что может произойти удар оси о механические упоры и возможное
повреждение станка. При включении питания системы управления эта настройка
автоматически возвращается в состояние OFF (ВЫКЛЮЧЕНО).
56 — M30 Восстановить G по умолчанию
Если эта настройка ON (ВКЛЮЧЕНА) окончание программы при помощи M30 или
нажатие [RESET] (сброс) возвращает все модальные G-коды на значения по
умолчанию.
57 - Абсолютная остановка осей X-Z в стандартных
циклах
Если эта настройка OFF
(выключена), ускоренное перемещение осей XZ в
стандартном цикле может не достигать точной остановки. Если эта настройка ON
(включена), то перемещение XZ заканчивается абсолютным остановом.
454
Настройки
58 - Коррекция на режущий инструмент
Определяет тип используемой коррекции на инструмент (FANUC или YASNAC). См.
раздел «Функции инструмента» на странице 181.
59, 60 - Коррекция измерительной головки X+, X-
Эти настройки используются для определения перемещения и размера
автоматической измерительной головки. Эти четыре настройки (59, 60, 333, 334)
задают направление и расстояние перемещения от места срабатывания
измерительной головки до фактического положения поверхности.
Дополнительную информацию о калибровке автоматического устройства размерной
настройки инструментов (ATP) см. на стр. 232.
Эти настройки используются кодом G31. Значения, введенные для каждой
настройки, должны быть положительными числами.
Для доступа к этим настройкам можно использовать макросы, подробнее см. раздел
«Макросы».

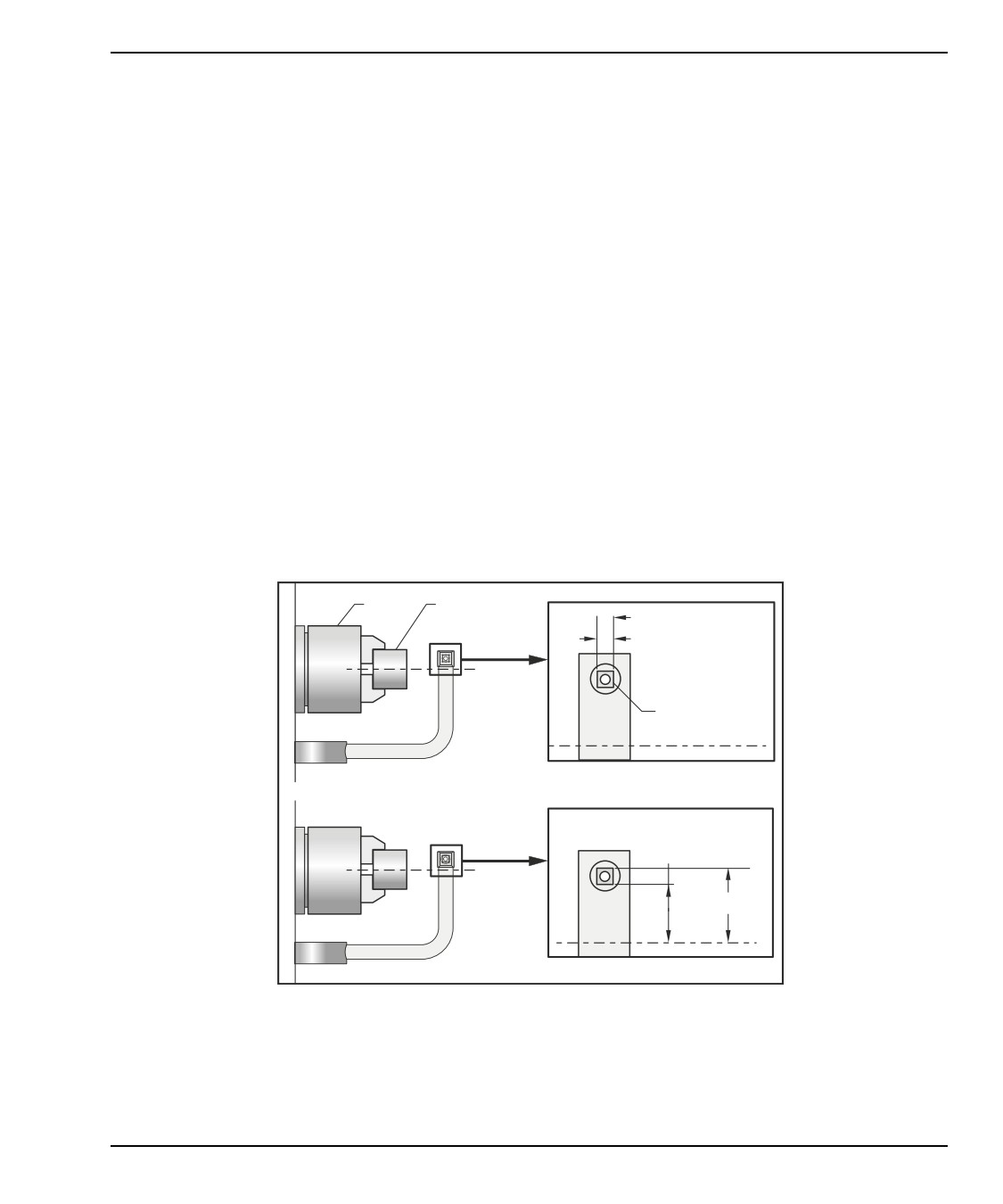

F9.4:
59/60/X##/## коррекция контактной измерительной головки для инструмента:[1]
Патрон, [2] Деталь, [3] Измерительная головка, [#59] Настройка 59, [#60] Настройка
60, [###] Настройка ##, [###] Настройка ##,
1
2
#333
#334
3
#60
#59
455
Введение
63 - Ширина измерительной головки
Эта настройка используется для задания ширины измерительной головки, которая
используется для измерения диаметра эталонного инструмента. Эта настройка
применяется только к опции измерения головкой.
Дополнительную информацию о калибровке автоматического устройства размерной
настройки инструментов (ATP) см. в разделе 232
64 - Измерения коррекции на инструмент использует
координаты детали
Настройка «Измерение коррекции на инструмент использует деталь» изменяет то,
как работает клавиша [Z FACE MEASURE] (Измерение коррекции на инструмент).
Если настройка ON (ВКЛЮЧЕНА), введенное значение коррекции на инструмент - это
измеренная коррекция на инструмент плюс коррекция координат детали (ось Z). Если
она OFF (ВЫКЛЮЧЕНА), коррекция на инструмент равна положению станка по оси Z.
74 - Трассировка программ 9xxx
Наряду с настройкой 75 полезна при отладке управляющих программ ЧПУ. Если
настройка 74 ON (включена), система управления отображает текст программы в
макропрограммах
(O9xxxx). Если настройка OFF
(ВЫКЛЮЧЕНА), система
управления не будет отображать текст программы программ серии 9000.
75 - 9xxxx Исполнение программ в режиме одиночного
блока
Если настройка 75 ON (ВКЛЮЧЕНА) и система управления работает в режиме
одиночного блока, то система управления останавливается на каждом блоке текста
программы в макропрограмме (O9xxxx) и ожидает нажатия оператором клавиши
[CYCLE START]
(запуск цикла). Если настройка
75 OFF
(ВЫКЛЮЧЕНА),
макропрограмма выполняется непрерывно, система управления не делает паузу на
каждом блоке, даже если режим «одиночный блок» ON (ВКЛЮЧЕН). Настройка по
умолчанию - ON.
Если настройка 74 и настройка 75 вместе ON (ВКЛЮЧЕНЫ), система управления
ведет себя обычно. То есть, все выполняемые блоки выделяются и отображаются, а
в режиме одиночного блока имеется пауза перед исполнением каждого блока.
Если настройка
74 и настройка
75 одновременно OFF
(выключены), система
управления выполняет программы серии 9000, не отображая текст программы. Если
система управления находится в режиме одиночного блока, при выполнении
программ серии 9000 паузы для одиночного блока отсутствуют.
Если настройка
75 ON (ВКЛЮЧЕНА), а настройка 74 OFF
(ВЫКЛЮЧЕНА), то
программы серии 9000 отображаются по мере их выполнения.
456
Настройки
77 - Масштаб скорости подачи
Эта настройка позволяет оператору выбирать, как система управления
интерпретирует значение F (скорости подачи), не содержащее десятичной точки.
(Рекомендуется всегда использовать десятичную точку.) Эта настройка помогает
оператору выполнять программы, разработанные на станках с типами управления,
отличными от Haas.
Имеется 5 настроек скорости подачи. В настоящей диаграмме показано воздействие
каждой настройки на данный адрес F10.
ДЮЙМ
МИЛЛИМЕТРЫ
Настройка 77
Скорость подачи
Настройка 77
Скорость подачи
ПО УМОЛЧАНИЮ
F0.0010
ПО УМОЛЧАНИЮ
F0.0100
ЦЕЛОЕ ЧИСЛО
F10.
ЦЕЛОЕ ЧИСЛО
F10.
1.
F1.0
1.
F1.0
0,01
F0.10
0,01
F0.10
0,001
F0.010
0,001
F0.010
0,0001
F0.0010
0,0001
F0.0010
80 - Зеркальное отражение оси B
Это настройка ON/OFF. Если она OFF (ВЫКЛЮЧЕНА), перемещения оси происходят
обычно. Если она ON (ВКЛЮЧЕНА), может выполняться зеркальное отражение или
реверсирование перемещения оси B относительно точки начала координат детали.
Также см. G101 и настройки 45, 46, 47, 48 и 250.
82 - Язык
Кроме английского, в системе управления Haas доступны другие языки. Для
переключения на другой язык выберите язык с помощью клавиш курсора [LEFT]
(влево) и [RIGHT] (вправо), затем нажмите [ENTER] (ввод).
83 — M30/Сброс ручной коррекции
Если эта настройка ON
(ВКЛЮЧЕНА), M30 восстанавливает все значения,
измененные ручной коррекцией
(скорость подачи, шпинделя, ускоренных
перемещений) на значения по умолчанию (100%).
457
Введение
84 - Действие при перегрузке инструмента
Если инструмент перегружен, настройка
84 определяет реакцию системы
управления. Эти настройки вызывают заданные действия
(См.
«Введение в
расширенное управление инструментом»
на странице 141):
•
ALARM (ОШИБКА) приводит к остановке станка.
•
FEEDHOLD (СТОП ПДЧ) выдает сообщение Tool Overload (ПЕРЕГРУЗ.
ИНСТР.) станок останавливается в состоянии остановки подачи. Чтобы
удалить сообщение, нажмите любую клавишу.
•
BEEP (ЗВУК. СИГНАЛ) вызывает подачу системой управления слышимого
сигнала (зуммера).
•
Значение AUTOFEED
(АВТОПДЧ) заставляет систему управления
автоматически ограничить скорость подачи, основываясь на нагрузке на
инструмент.
NOTE:
При нарезании резьбы метчиком (жестком или плавающем)
коррекции подачи и шпинделя будут блокированы, поэтому
настройка AUTOFEED
(АВТОПДЧ) не будет действовать
(будет сохраняться видимость реакции системы управления
на кнопки ручной коррекции: на дисплей будут выдаваться
сообщения коррекции).
CAUTION:
Не используйте настройку AUTOFEED
(АВТОПДЧ) при
резьбофрезеровании
или
автоматическом
реверсе
резьбонарезных головок, поскольку это может вызвать
непредсказуемые результаты или даже удар.
Последняя скорость подачи по команде восстанавливается в конце выполнения
программы или при нажатии оператором
[RESET]
(сброс) или при OFF
(ВЫКЛЮЧЕНИИ) оператором настройки AUTOFEED (АВТОПДЧ). Оператор может
использовать [FEEDRATE OVERRIDE], когда выбрана настройка AUTOFEED. Эти
клавиши распознаются настройкой AUTOFEED (АВТОПДЧ) как новая скорость подачи
по команде, при условии, что не превышено значение предела нагрузки на
инструмент. Однако если предел нагрузки на инструмент уже превышен, система
управления игнорирует кнопки [FEEDRATE OVERRIDE] (ручная коррекция скорости
подачи).
458
Настройки
85 - Макс. радиусная обработка углов
Эта настройка определяет допуск точности обработки вокруг углов. Начальное
значение по умолчанию - 0,05 дюйма. Это означает, что система управления
сохраняет радиусы углов не больше, чем 0,05 дюйма.
Настройка 85 заставляет систему управления регулировать подачу вокруг углов,
чтобы выполнить значение допуска. Чем ниже значение настройки
85, тем
медленнее система управления осуществляет подачу вокруг углов, чтобы выполнить
значение допуска. Чем выше значение настройки
85, тем быстрее система
управления осуществляет подачу вокруг углов, до скорости подачи по команде, но
она может скруглить угол до радиуса, заданного в значении допуска.
NOTE:
Значение угла также влияет на изменение скорости подачи.
Система управления может выполнять неглубокие углы в
пределах допуска на более высокой скорости подачи, чем это
возможно могут с более глубокими углами.

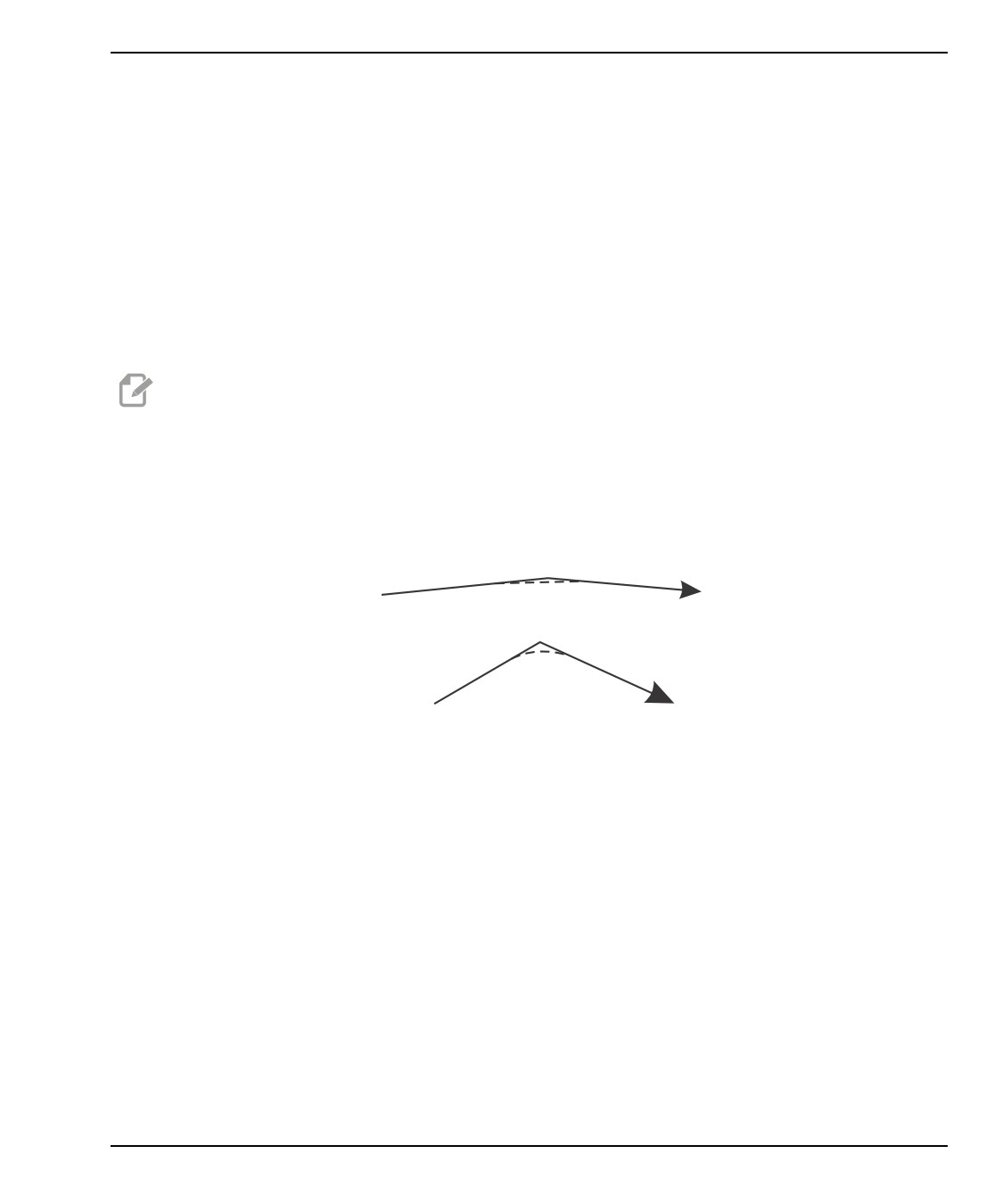

F9.5:
Система управления может выполнить угол [1] в пределах допуска на более высокой
скорости подачи, чем это возможно для угла [2].
1
2
Если значение настройки 85 установлено на ноль, система управления действует
так, как будто в каждом блоке перемещения активен абсолютный останов.
См. также G187 - Accuracy Control (Group 00) на странице 392.
459
Введение
F9.6:
Предположите, что скорость подачи по команде слишком высока для получения угла
[1]. Если настройка 85 имеет значение 0,025, то система управления снижает
скорость подачи на достаточную величину, чтобы получить угол [2] (с радиусом 0,025
дюйма). Если настройка 85 имеет значение 0,05, то система управления снижает
скорость подачи на достаточную величину, чтобы получить угол [3]. Скорость подачи
для получения угла [3] выше, чем скорость подачи для получения угла [2].
1
2
(R0.025")
3
(R0.05")
87 - Сброс ручной коррекции при смене инструмента
Это настройка ON/OFF. Когда выполняется Tnn и эта настройка ON (ВКЛЮЧЕНА), все
ручные коррекции отменяются и устанавливаются программно заданные значения.
NOTE:
Эта настройка влияет только на программируемые смены
инструмента, она не влияет на смены инструмента [TURRET
FWD] или [TURRET REV].
88 - Сброс отменяет ручную коррекцию
Это настройка ON/OFF. Если она ON (ВКЛЮЧЕНА) и нажата кнопка [RESET] (сброс),
любая коррекция отменяется и значения устанавливаются на запрограммированные
значения или на значения по умолчанию (100%).
90 - Максимальное отображаемое количество
инструментов
Эта настройка ограничивает количество инструментов, отображаемых на экране
коррекции на инструмент.
460
Настройки
93 - Зазор задней бабки по оси X
Эта настройка работает с настройкой 94 для определения зоны ограничения
перемещения задней бабки, которая ограничивает взаимодействие между задней
бабкой и револьверной головкой. Эта настройка определяет предел перемещения
оси X, если разница между положением оси Z и положением задней бабки
становится меньше значения в настройке 94. Если это происходит при выполнении
программы, выдается сигнал об ошибке. При ручной подаче сообщение об ошибке
не выдается, но ход ограничивается.
F9.7:
Зазор задней бабки по оси X
94 - Зазор задней бабки по оси Z
Эта настройка - минимально допустимая разница между осью Z и задней бабкой (см.
настройку 93). Если единицы измерения - дюймы, значение -1,0000 означает, что
если ось X находится ниже плоскости безопасного отвода оси X (настройка 93), то
ось Z должна находится на расстоянии более 1 дюйма от положения задней бабки в
отрицательном направлении оси Z.
F9.8:
Зазор задней бабки по оси Z
461
Введение
95 - Размер фаски резьбы
Эта настройка используется в циклах нарезания резьбы G76 и G92 при подаче
команды M23. Если команда M23 активна, проходы нарезания резьбы заканчиваются
отводом под углом, в отличие от прямого отвода. Значение настройки 95 равно
нужному количеству оборотов (витков на фаске).
NOTE:
Настройки 95 и 96 взаимодействуют. (Кратно текущему шагу
резьбы, F или E).
F9.9:
Настройка 95 — Размер фаски резьбы,G76 или G92 проход нарезания резьбы с
включенным M23:[1] Настройка 96 = 45, [2] Настройка 95 x шаг, [3] Траектория
инструмента, [4] Программная конечная точка резьбы, [5] Действительная конечная
точка прохода, [6] Шаг.
2
1
3
+
+
4
V
V
5
6
96 - Угол фаски резьбы
См. настройку 95.
97 - Направление смены инструмента
Определяет направление по умолчанию смены инструмента. Ее можно установить
на SHORTEST или M17/M18.
Если выбрано значение SHORTEST (кратчайший), система управления выполнит
поворот в том направлении, в котором можно перейти к следующему инструменту с
наименьшим перемещением. Программа по-прежнему может использовать M17 и
M18 для изменения направления смены инструмента, однако, если это сделано,
становится невозможно вернуться к кратчайшему направлению иначе, чем с
помощью [RESET] (сброс) или M30/M02.
462
Настройки
При выборе M17/M18 система управления перемещает револьверную головку либо
всегда вперед, либо всегда назад, в зависимости от последнего M17 или M18. При
выполнении сброса [RESET], включении питания [POWER ON], или M30/M02 система
управления принимает в качестве направления револьверной головки при смене
инструмента M17, всегда вперед. Это может пригодиться, когда необходимо избегать
в программе определенных участков револьверной головки из-за инструментов
нестандартного размера.
99 - Минимальный проход при нарезании резьбы
Используется в стандартном цикле нарезания резьбы G76, эта настройка задает
минимальную величину последовательных проходов нарезания резьбы. Проходы не
могут быть меньше значения этой настройки. Значение по умолчанию - 0,0010
дюйма.
101 - Ручная коррекция подачи -> ускоренное
перемещение
При нажатии [HANDLE FEED] (управление скоростью подачи маховичком), если
настройка ON (ВКЛЮЧЕНА), маховичок толчковой подачи будет влиять как на ручную
коррекциею скорости подачи, так и на ручную коррекцию ускоренных перемещений.
Настройка
10 влияет на максимальную скорость в режиме ускоренного
перемещения. Скорость ускоренного перемещения не может превысить 100%.
Кроме того, настройки
[+10% FEEDRATE]
(скорость подачи
+10%),
[-
10%
FEEDRATE] (скорость подачи - 10%) и [100% FEEDRATE] (скорость подачи 100%)
изменяют скорость ускоренного перемещения и скорость подачи вместе.
102 - Диаметр оси С
Эта настройка поддерживает ось C.
Это числовая запись. Используется для задания скорости угловой подачи оси С.
Скорость подачи в программе всегда выражена в дюймах или миллиметрах в минуту,
поэтому системе управления необходимо знать диаметр обрабатываемой детали по
оси С, для вычисления скорости угловой подачи.
Когда эта настройка установлена правильно, скорость подачи к поверхности при
резании на шпинделе будет в точности соответствовать скорости подачи,
запрограммированной в системе управления. См. раздел «Ось С» для получения
дополнительной информации.
103 - Запуск цикла/Остановка подачи одной клавишей
Для выполнения программы необходимо нажать и удерживать нажатой кнопку
[CYCLE START] (запуск цикла), если эта настройка ON (включена). Если отпустить
[CYCLE START] (запуск цикла), происходит остановка подачи.
Эту настройку невозможно включить при ON (ВКЛЮЧЕННОЙ) настройке 104. Если
одна из них установлена на ON, другая автоматически выключится.
463
Введение
104 - Маховичок толчковой подачи в режиме одного
блока
Орган управления
[HANDLE JOG]
(маховичок толчковой подачи) можно
использовать для пошагового выполнения программы, если эта настройка ON
(ВКЛЮЧЕНА). При реверсе направления органа управления
[HANDLE JOG]
(маховичок толчковой подачи) происходит остановка подачи.
Эту настройку невозможно включить при ON (ВКЛЮЧЕННОЙ) настройке 103. Если
одна из них установлена на ON, другая автоматически выключится.
105 - Расстояние отвода задней бабки
Расстояние от положения ускоренного перемещения, на которое отводится задняя
бабка при соответствующей команде. Эта настройка должна быть положительным
значением.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
108 - Быстрый возврат поворотного механизма в G28
Если эта настройка ON, система управления возвращает поворотные оси в нулевую
точку через +/-359,99 градусов или меньше.
Например, если эта настройка ON, если поворотное устройство находится в
положении +/-950,000 градусов, и подается команда возврата в нулевую точку,
поворотный стол повернется в исходное положение на +/-230,000 градусов.
NOTE:
Поворотная ось возвращается в положение начала координат
станка, не в активное положение координат детали.
NOTE:
Эта функция работает только при использовании G91 а не
G90.
464
Настройки
109 - Время прогрева в минутах
Время в минутах (до 300 минут с момента включения), в течении которого система
управления применяет коррекции, заданные настройками 110-112.
Обзор - При включении станка, если настройка 109 и хотя бы одна из настроек 110,
111 или 112 установлены на ненулевые значения, система управления выдает
следующее предупреждение:
CAUTION! Warm up Compensation is specified!
Do you wish to activate
Warm up Compensation (Y/N)?
Если введено Y
(да), система управления немедленно применяет полную
компенсацию (настройка 110, 111 и 112) и компенсация начинает уменьшаться с
течением времени. Например, после того, как истекло 50% времени в настройке 109,
расстояние компенсации станет 50%.
Для перезапуска отсчета времени необходимо выключить и включить станок и затем
при запуске ответить YES (да) на запрос о включении компенсации.
CAUTION:
Изменение настроек
110,
111 или
112 при включенной
компенсации может вызвать внезапное перемещение на
расстояние до 0,0044 дюйма.
110, 111, 112 - Расстояние прогрева X, Y, Z
Настройки 110, 111 и 112 задают величину компенсации (макс. = ± 0,0020 дюйма или
± 0,051 мм), применяемой к осям. Чтобы настройка 109 работала, необходимо, чтобы
в настройки 110-112 было введено значение.
113 - Метод смены инструмента
Эта настройка используется для токарных станков TL-2 и TL-1. Эта настройка
позволяет выбрать способ смены инструмента.
Выбор параметров Auto по умолчанию для устройства смены инструмента на
станке.
Выбор параметра Gang
Tl позволяет вам использовать устройство смены
инструмента Gang Tl. Gang Tl состоит лишь из замены в коррекциях на инструмент:
•
T12 переключается на инструмент 12 и использует коррекцию от инструмента
12
•
T1213 переключается на инструмент
12 и использует коррекцию от
инструмента 13
465
содержание .. 14 15 16 17 ..
|
||
|
|
|
