Коды G

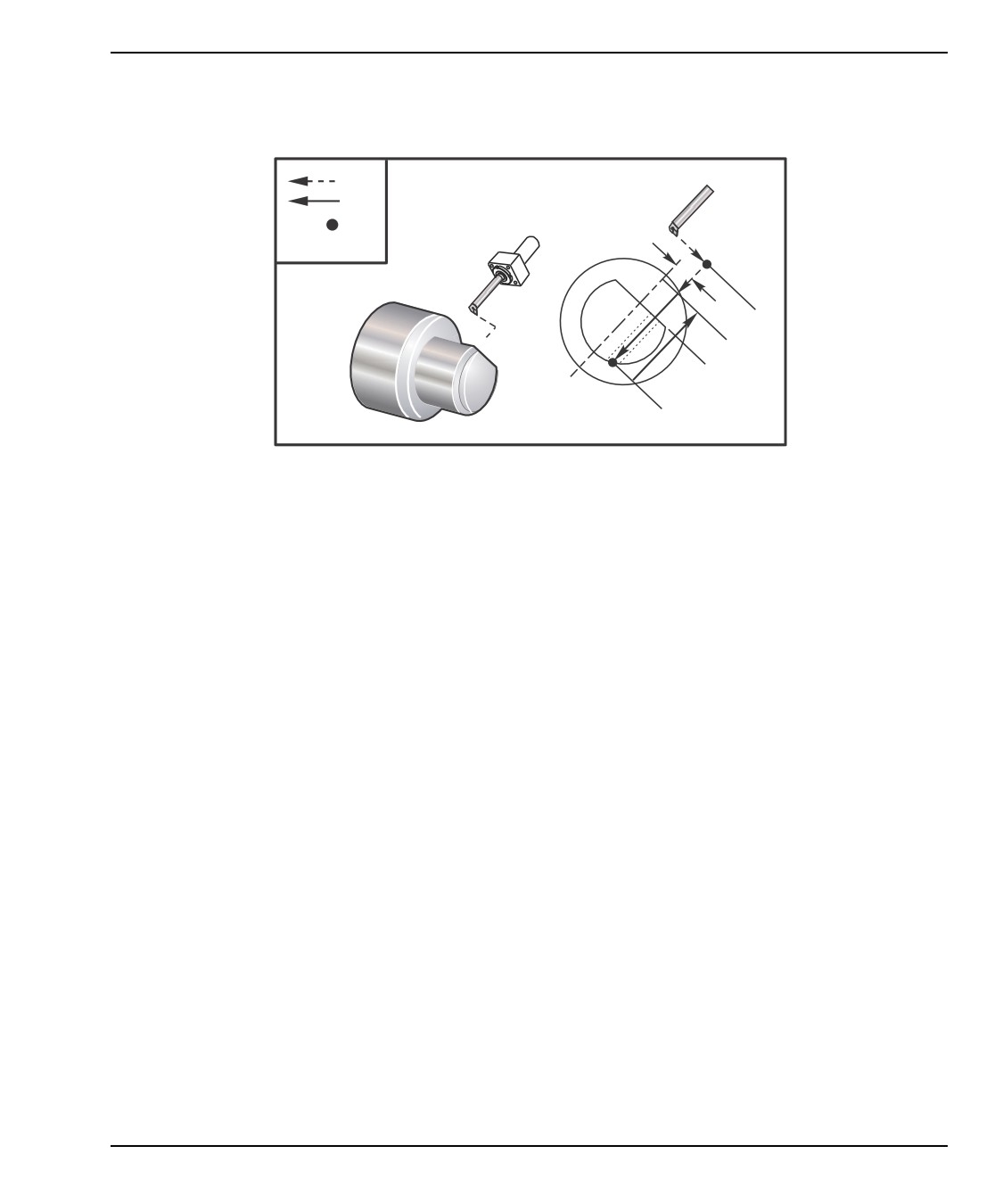

F7.56:

G245 Стандартный цикл радиального растачивания: [1] ускоренное перемещение,

[2] подача, [3] начало или конец прохода, [4] начальная точка, [5] R плоскость, [6]

поверхность детали, [Z] дно отверстия, [8] осевая линия.

o62451 (G245 RADIAL BORING) ;

(G54 X0 Y0 is at the center of rotation) ;

(Z0 is on the face of the part) ;

(T1 is a boring tool) ;

(BEGIN PREPARATION BLOCKS) ;

T101 (Select tool and offset 1) ;

G00 G18 G20 G40 G80 G99 (Safe startup) ;

G98 (Feed per min) ;

M154 (Engage C Axis) ;

G00 G54 X5. Y0.125 Z-1.3 (Rapid to 1st position) ;

P500 M133 (Live tool CW at 500 RPM) ;

M08 (Coolant on) ;

(BEGIN CUTTING BLOCKS) ;

G245 X2.1 Y0.125 Z-1.3 C35. R4. F20. ;

(Bore to X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. (next position) ;

(BEGIN COMPLETION BLOCKS) ;

G00 Z1. M09 (Rapid retract, coolant off) ;

M155 (Disengage C Axis) ;

M135 (live tool off) ;

G53 X0 Y0 (X & Y home) ;

G53 Z0 (Z home) ;

M30 (End program) ;

405

Введение

G246 Стандартный цикл радиального растачивания с остановом

(Группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

R - Координата плоскости R (диаметр)

X — координата дна отверстия (диаметр)

*Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

*необязательный

Этот код G останавливает шпиндель, как только инструмент достигает дна

отверстия. Отвод инструмента производится после остановки шпинделя.

o62461 (G246 RADIAL BORE AND STOP) ;

(G54 X0 Y0 is at the center of rotation) ;

(Z0 is on the face of the part) ;

(T1 is a boring tool) ;

(BEGIN PREPARATION BLOCKS) ;

T101 (Select tool and offset 1) ;

G00 G18 G20 G40 G80 G99 (Safe startup) ;

G98 (Feed per min) ;

M154 (Engage C Axis) ;

G00 G54 X5. Y0.125 Z-1.3 (Rapid to 1st position) ;

P500 M133 (Live tool CW at 500 RPM) ;

M08 (Coolant on) ;

(BEGIN CUTTING BLOCKS) ;

G246 X2.1 Y0.125 Z-1.3 C35. R4. F20. ;

(Bore to X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. (next position) ;

(BEGIN COMPLETION BLOCKS) ;

G00 Z1. M09 (Rapid retract, coolant off) ;

M155 (Disengage C Axis) ;

M135 (Live tool off) ;

G53 X0 Y0 (X & Y Home) ;

G53 Z0 (Z Home) ;

M30 (End program) ;

406

Коды G

G247 Стандартный цикл радиального растачивания и ручного

отвода (группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

R - Координата плоскости R (диаметр)

X - Координата дна отверстия (диаметр)

*Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

* необязательный параметр

Этот код G останавливает шпиндель у дна отверстия. В этой точке резец вручную

выводится из отверстия. Программа продолжается при нажатии [CYCLE START]

(запуск цикла).

o62471 (G247 RADIAL BORE AND MANUAL RETRACT) ;

(G54 X0 Y0 is at the center of rotation) ;

(Z0 is on the face of the part) ;

(T1 is a boring tool) ;

(BEGIN PREPARATION BLOCKS) ;

T101 (Select tool and offset 1) ;

G00 G18 G20 G40 G80 G99 (Safe startup) ;

G98 (Feed per minute) ;

M154 (Engage C Axis) ;

G00 G54 X5. Y0.125 Z-1.3 (Rapid to 1st position) ;

P500 M133 (Live tool CW at 500 RPM) ;

M08 (coolant on) ;

(BEGIN CUTTING BLOCKS) ;

G247 X2.1 Y0.125 Z-1.3 C35. R4. F20. ;

(Bore to X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. (next position) ;

(BEGIN COMPLETION BLOCKS) ;

G00 Z1. M09 (Rapid retract, Coolant off) ;

M155 (Disengage C Axis) ;

M135 (Live tool off) ;

G53 X0 Y0 (X & Y Home) ;

G53 Z0 (Z Home) ;

M30 (End program) ;

407

Введение

G248 Стандартный цикл радиального растачивания и задержки с

ручным отводом (группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

P - Время задержки у дна отверстия

R - Координата плоскости R (диаметр)

X - Координата дна отверстия (диаметр)

*Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

* необязательный параметр

Этот код G останавливает инструмент у дна отверстия и выполняет задержку с

вращением инструмента в течение времени, заданного значением P. В этой точке

резец вручную выводится из отверстия. Программа продолжается при нажатии

[CYCLE START] (запуск цикла).

o62481 (G248 RADIAL BORE, DWELL, MANUAL RETRACT) ;

(G54 X0 Y0 is at the center of rotation) ;

(Z0 is on the face of the part) ;

(T1 is a boring tool) ;

(BEGIN PREPARATION BLOCKS) ;

T101 (Select tool and offset 1) ;

G00 G18 G20 G40 G80 G99 (Safe startup) ;

G98 (Feed per minute) ;

M154 (Engage C Axis) ;

G00 G54 X5. Y0.125 Z-1.3 (Rapid to 1st position) ;

P500 M133 (Live tool CW at 500 RPM) ;

M08 (coolant on) ;

(BEGIN CUTTING BLOCKS) ;

G248 X2.1 Y0.125 Z-1.3 C35. R4. P1. F20. ;

(Bore to X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. (next position) ;

(BEGIN COMPLETION BLOCKS) ;

G00 Z1. M09 (Rapid retract, coolant off) ;

M155 (Disengage C Axis) ;

M135 (Live tool off) ;

G53 X0 Y0 (X & Y Home) ;

G53 Z0 (Z Home) ;

M30 (End program) ;

408

Коды G

G249 Стандартный цикл радиального растачивания с задержкой

(группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

P - Время задержки у дна отверстия

R - Положение плоскости R

X — координата дна отверстия

*Y - Команда перемещения по оси Y

*Z - Команда перемещения оси Z

* необязательный параметр

NOTE:

Значения P являются модальными. Это означает, что если вы

находитесь в середине стандартного цикла и используется

G04 Pnn или M97 Pnn, значение P будет использовано для

задержки / подпрограммы, а также стандартного цикла.

F7.57:

G249 Стандартный цикл радиального растачивания с задержкой: [1] ускоренное

перемещение, [2] подача, [3] начальная точка, [4] R плоскость, [5] поверхность

детали, [6] задержка у дна отверстия, [7] осевая линия.

o62491 (G249 RADIAL BORE AND DWELL) ;

(G54 X0 Y0 is at the center of rotation) ;

(Z0 is on the face of the part) ;

(T1 is a boring tool) ;

(BEGIN PREPARATION BLOCKS) ;

T101 (Select tool and offset 1) ;

G00 G18 G20 G40 G80 G99 (Safe startup) ;

G98 (Feed per minute) ;

M154 (Engage C Axis) ;

409

Введение

G00 G54 X5. Y0.125 Z-1.3 (Rapid to 1st position) ;

P500 M133 (Live tool CW at 500 RPM) ;

M08 (coolant on) ;

(BEGIN CUTTING BLOCKS) ;

G249 X2.1 Y0.125 Z-1.3 C35. R4. P1.35 F20. ;

(Bore to X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. P1.65 (next position) ;

(BEGIN COMPLETION BLOCKS) ;

G00 Z1. M09 (Rapid retract, Coolant off) ;

M155 (Disengage C Axis) ;

M135 (Live tool off) ;

G53 X0 Y0 (X & Y home) ;

G53 Z0 (Z home) ;

M30 (End program) ;

G266 Линейное быстрое %движение видимых осей (Группа 00)

E — значение ускоренного перемещения.

P — количество параметров перемещений по оси. Пример P1 = X, P2 = Y, P3 = Z.

I — Команда координат местоположения станка.

В приведенном ниже примере команда перемещения по оси X перемещает в

координату X-1, при этом перемещение ускоряется на 10 %.

G266 E10. P1 I-1

Чтобы использовать толкатель устройства подачи прутка в качестве упора. В

примере далее система дает команду, чтобы устройство подачи прутка

переместилось по оси координат на

-10. Из исходного положения

(слева) с

ускорением 10 %.

G266 E10. P13 I-10.

Для загрузки толкателя выберите [RECOVER], затем можно загрузить толкатель.

NOTE:

Перед началом обработки убедитесь в том, что толкатель

переместился назад.

410

M-коды

Chapter 8: M-коды

8.1

Введение

В настоящей главе даются подробные описания кодов M, которые используются для

программирования станка.

8.1.1

Список кодов M

CAUTION:

Типовые программы в настоящем руководстве были проверены

на точность, но они служат только для иллюстративных

целей. Программы не определяют инструменты, коррекции

или материалы. Они не описывают зажимную оснастку или

другую крепежную оснастку. Если необходимо исполнять

типовую программу на станке, это следует делать в

графическом режиме. Всегда используйте безопасные способы

обработки, если исполняется незнакомая программа.

NOTE:

Типовые программы в настоящем руководстве представляют

собой очень консервативный стиль программирования.

Образцы предназначены для демонстрации безопасных и

надежных программ, и они не обязательно представляют

собой самый быстрый или самый эффективный способ

эксплуатации станка. В типовых программах используются

коды G, которые многие предпочитают не использовать в

более эффективных программах.

Коды M - это различные команды для станка, которые не содержат команду

перемещения оси. Формат кода M - это буква M, после которой стоят две или три

цифры, например, M03.

В строке программы допускается только один код M. Все коды M вступают в силу в

конце блока.

Код

Описание

Стр

M00

останов программы

416

M01

Остановка программы

417

413
