FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 5
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Y
Düz hattın bitiş noktasının Y koordinatı (hesaplama
sonucu)
V
END POINT Z
Düz hattın bitiş noktasının Z koordinatı (hesaplama
sonucu)
K
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
(alım değeri)
C*
END POINT Y
Düz hattın bitiş noktasının Y koordinatı
(alım değeri)
D*
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(alım değeri)
A*
ANGLE
Düz hat açısı
(alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen izleyen şekille ilişkili
[0] : Hemen izleyen şekille ilişkili değil
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 100 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
Yay (CW): G1302 (YZ düzlemi)
Yay (CCW): G1303 (YZ düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
Y*
END POINT Y
Bir yay bitiş noktasının Y koordinatı
Açıklamalar) Artışlı programlama mümkündür.
Z*
END POINT Z
Bir yay bitiş noktasının Z koordinatı
Açıklamalar) Artışlı programlama mümkündür.
R*
RADIUS
Yay yarıçapı
CY*
CENTER POINT CY
Bir yay merkezinin Y koordinatı
CZ*
CENTER POINT CZ
Bir yay merkezinin Z koordinatı
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
U
ROUTE TYPE
[LONG]
: Uzun hatlı bir yay oluşturulur
[SHORT]
: Kısa hatlı bir yay oluşturulur
(başlangıç değeri)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 101 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Y
Yay bitiş noktasının Y koordinatı (hesaplama sonucu)
V
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT Y
Yay merkezinin Y koordinatı (hesaplama sonucu)
J
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
C*
END POINT Y
Yay bitiş noktasının Y koordinatı (alım değeri)
D*
END POINT Z
Yay bitiş noktasının Z koordinatı
(alım değeri)
E*
RADIUS
Yay yarıçapı (alım değeri)
P*
CENTER POINT CY
Yay merkezinin Y koordinatı (alım değeri)
Q*
CENTER POINT CZ
Yay merkezinin Z koordinatı (alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
U
ROUTE TYPE
[1] : Uzun hatlı bir yay oluşturulur
[0] : Kısa hatlı bir yay oluşturulur
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 102 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

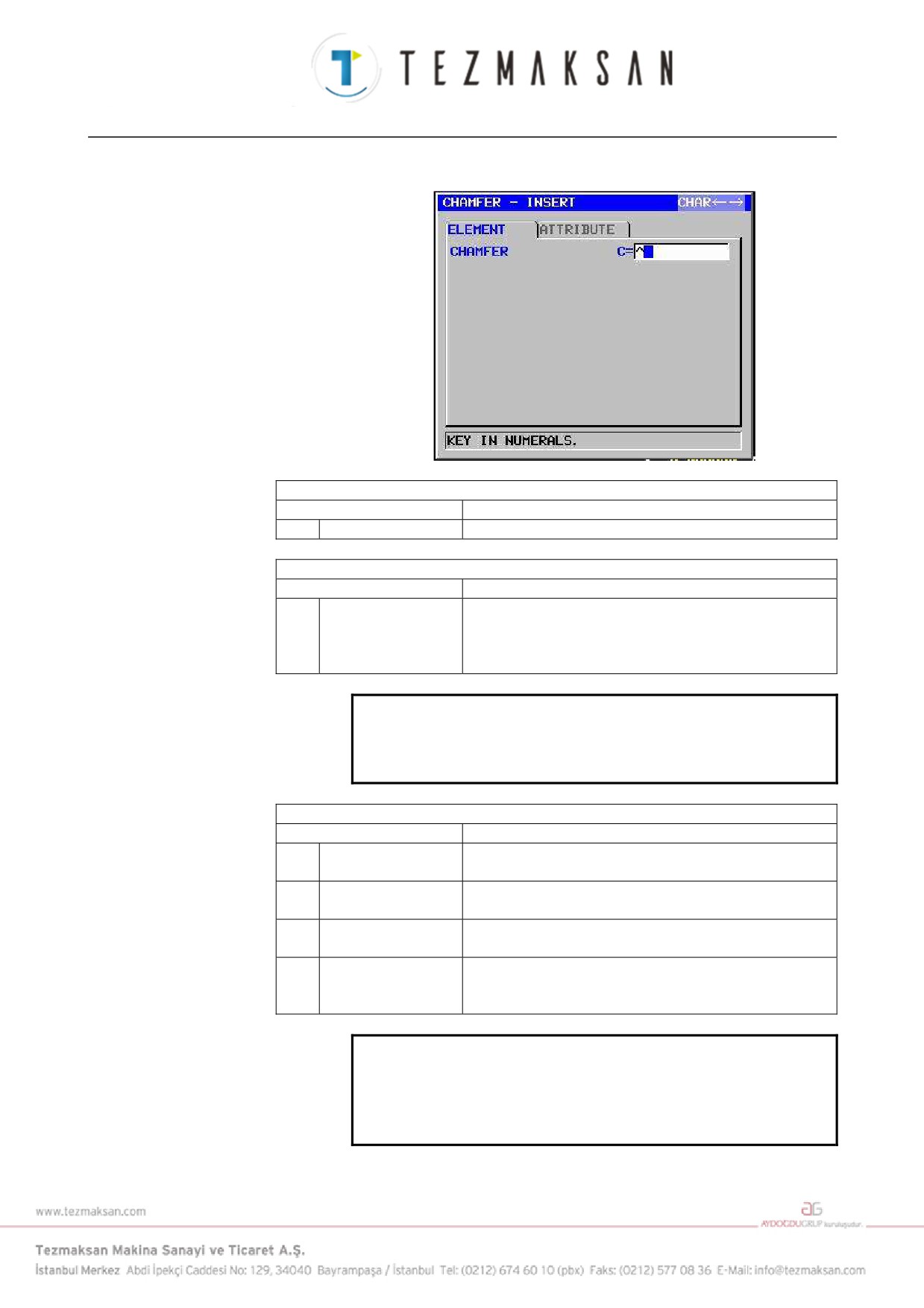

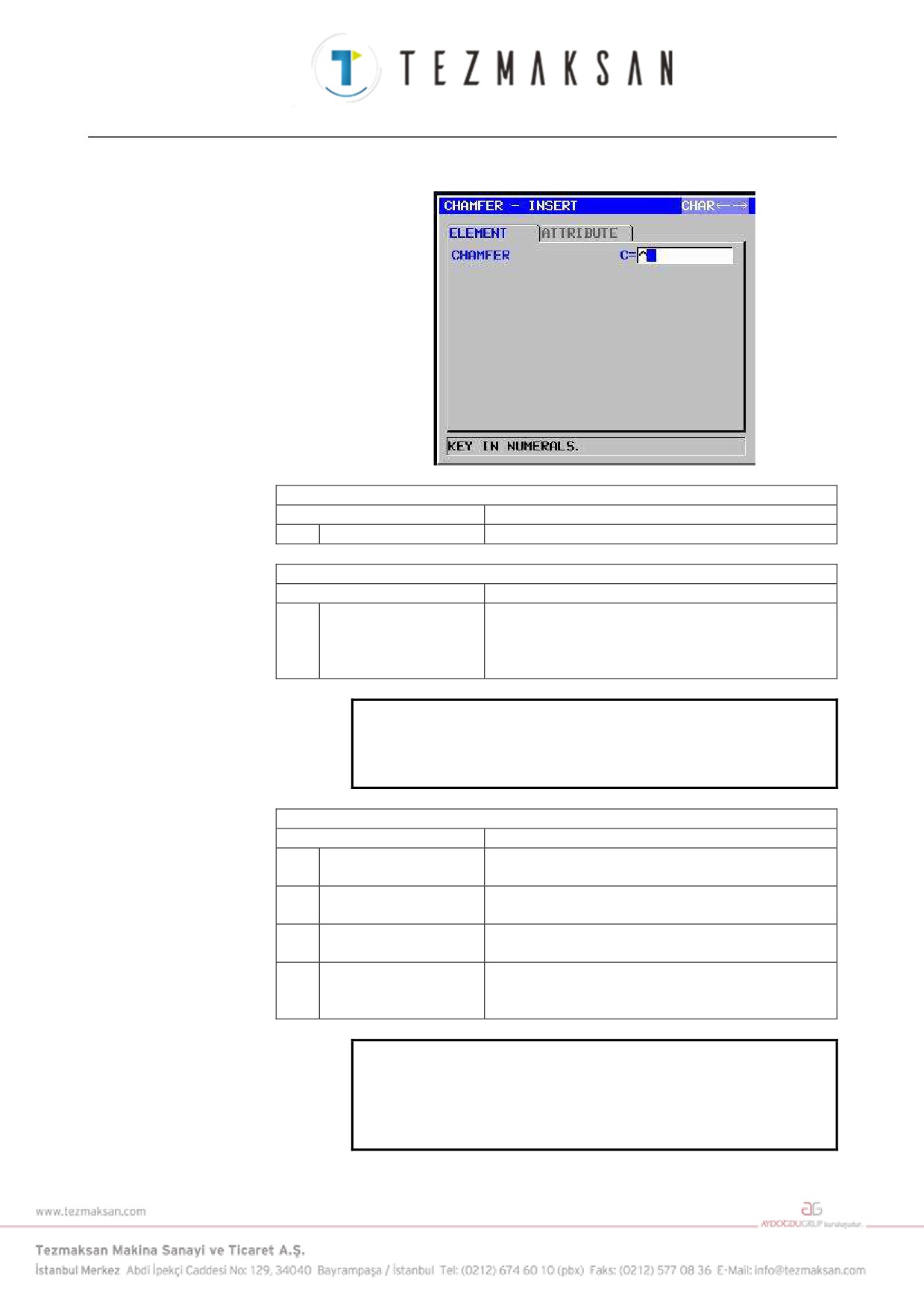

Pah kırma: G1304 (YZ düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri olarak
ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Y
Düz hattın bitiş noktasının Y koordinatı
(hesaplama sonucu)
V
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(hesaplama sonucu)
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 103 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
NOT

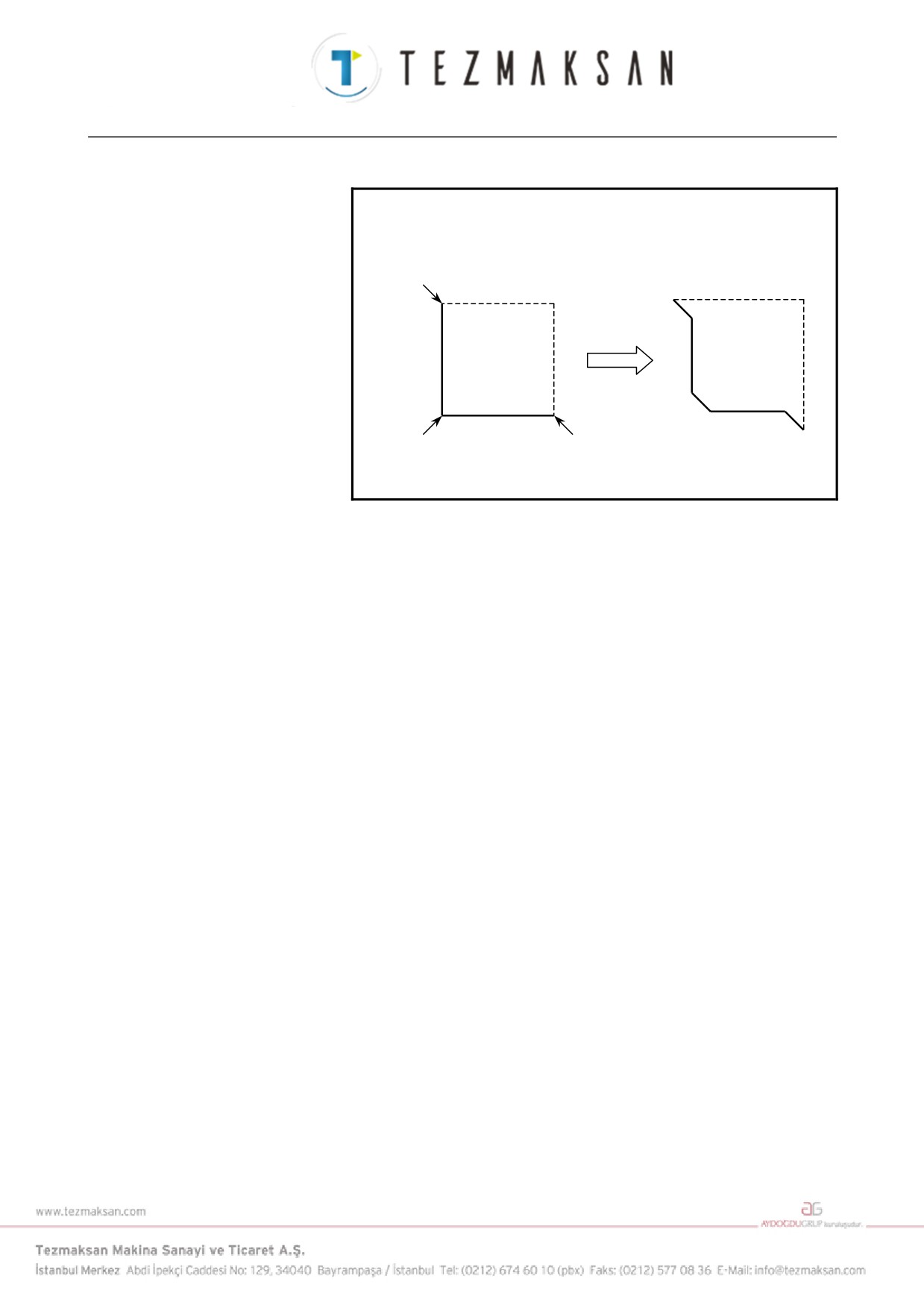

3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
C
C
C
C
C
C
Noktalı çizgi : boş öğe
Normal çizgi : parça öğesi
- 104 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

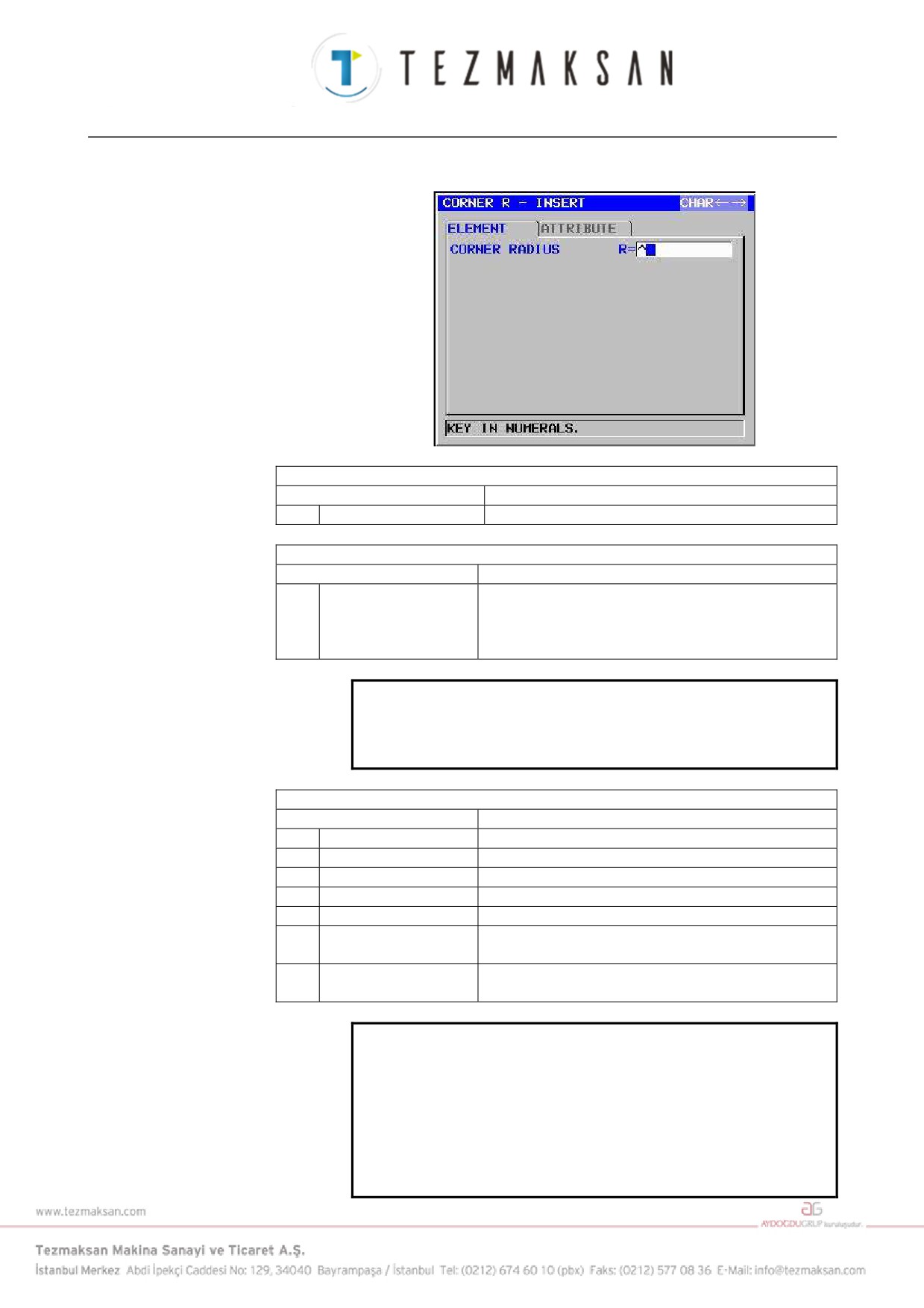

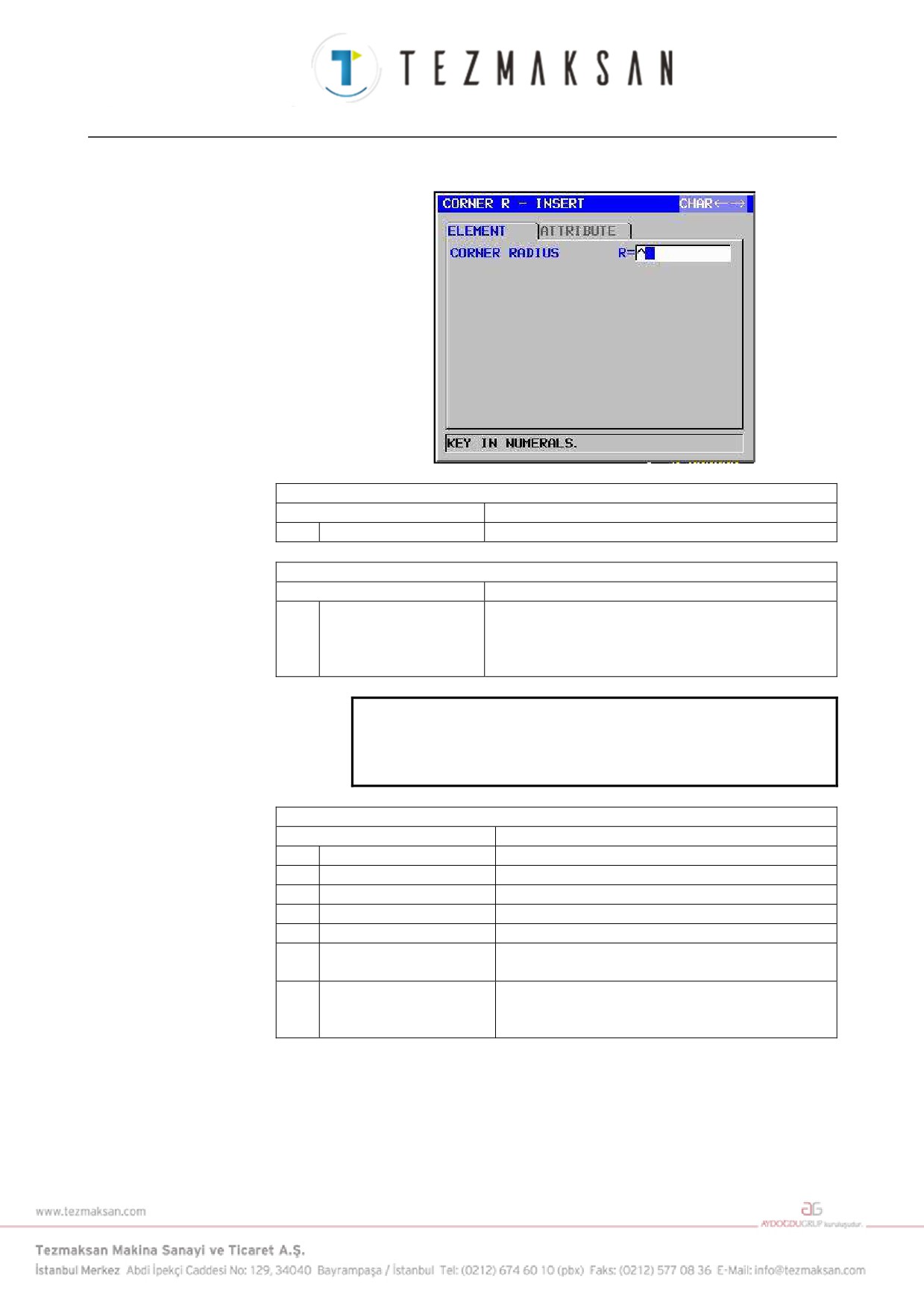

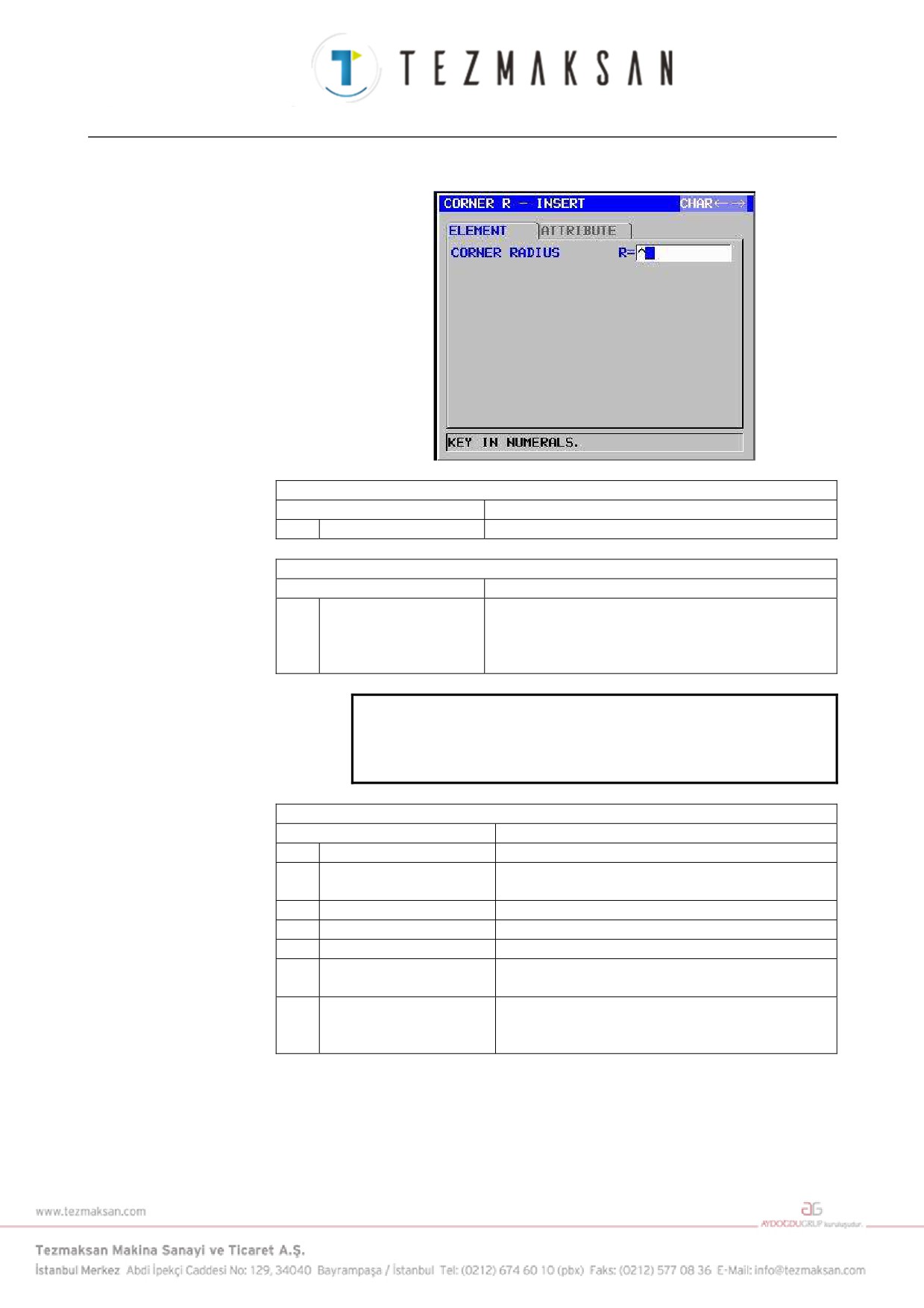

Köşe yuvarlama: G1305 (YZ düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
R
CORNER RADIUS
Köşe yuvarlama (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (ÇIKIŞ VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Y
Yay bitiş noktasının Y koordinatı (hesaplama sonucu)
V
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT Y
Yay merkezinin Y koordinatı (hesaplama sonucu)
J
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
K
ROTATION DIRECTION
[2] : saat yönü
[3] : saat yönünün tersi
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
- 105 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
Rasgele şekillerin sonu: G1306 (YZ düzlemi)
Bu komut satırı, rasgele şekil komut satırları serisinin sonunda
verilendir.
NOT
Rasgele şekiller serisinin G1300 (başlangıç noktası)
ve G1306
(rasgele şekillerin sonu) arasını
kapsaması gerekmektedir.
- 106 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
5.3
KUTUPSAL KOORDİNAT ENTERPOLASYON DÜZLEMİ
İÇİN RASGELE ŞEKİLLER (XC DÜZLEMİ)
Aşağıdaki frezeleme tipleri, ayrıca kutupsal koordinat enterpolasyon
düzlemi (XC düzlemi) için tanımlanabilir ve XC düzlemindeki rasgele
şekiller bu frezeleme tiplerinde kullanılabilir.
1. Yüz Açma
2. Çevreleme (Yan kesme)
3. Cepte işleme
4. Oluk açma
5. Kabartma parça işlemi
NOT
1 Döngü işlemi her bir tipi için girilecek verilerle ilgili
ayrıntılı açıklamalar için Bölüm III'de bkz. Bölüm 1,
"Frezeleme".
2 XC düzlemi için tanımlanan X koordinat değerleri
ayrıca çaplar olmalıdır.

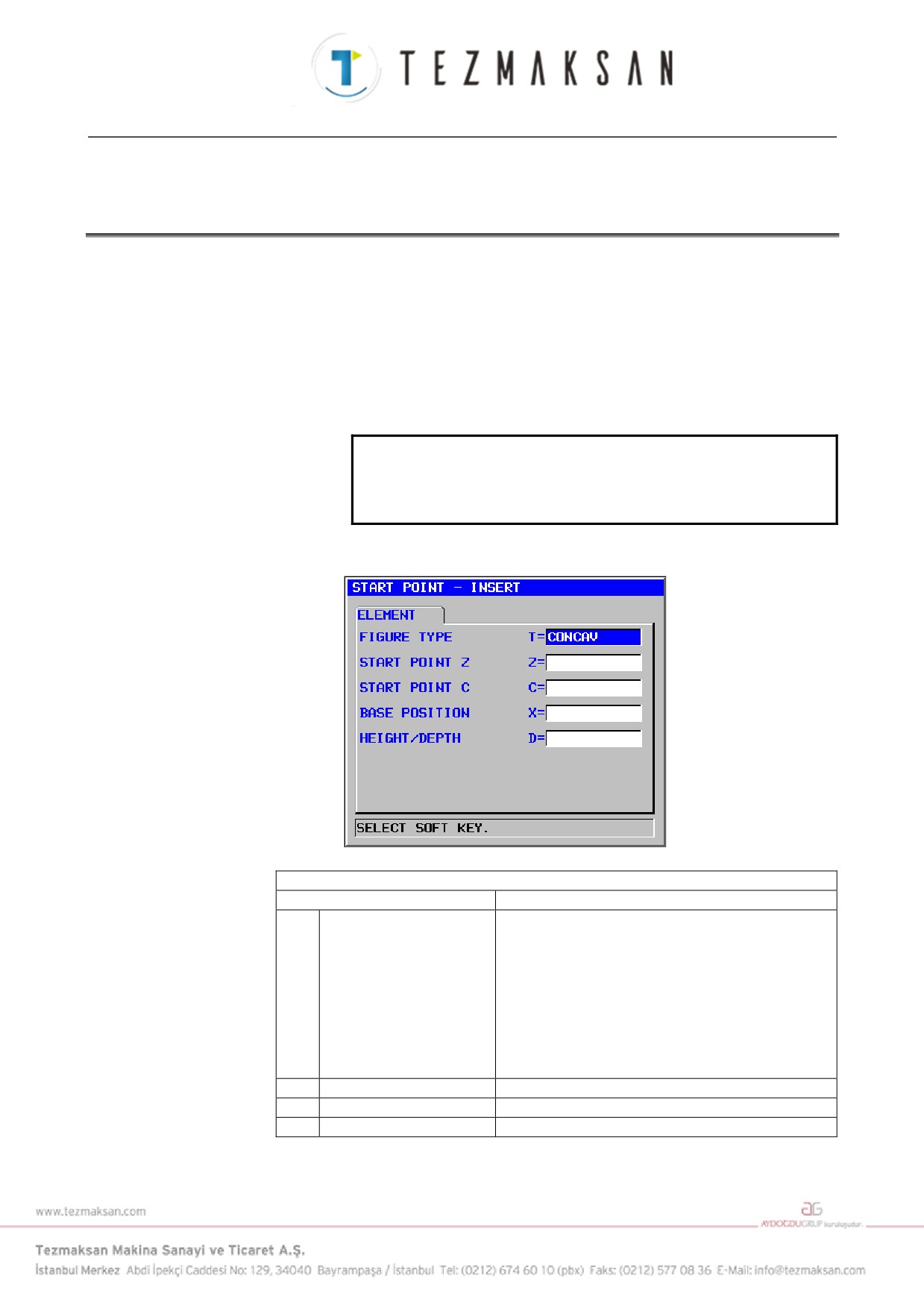

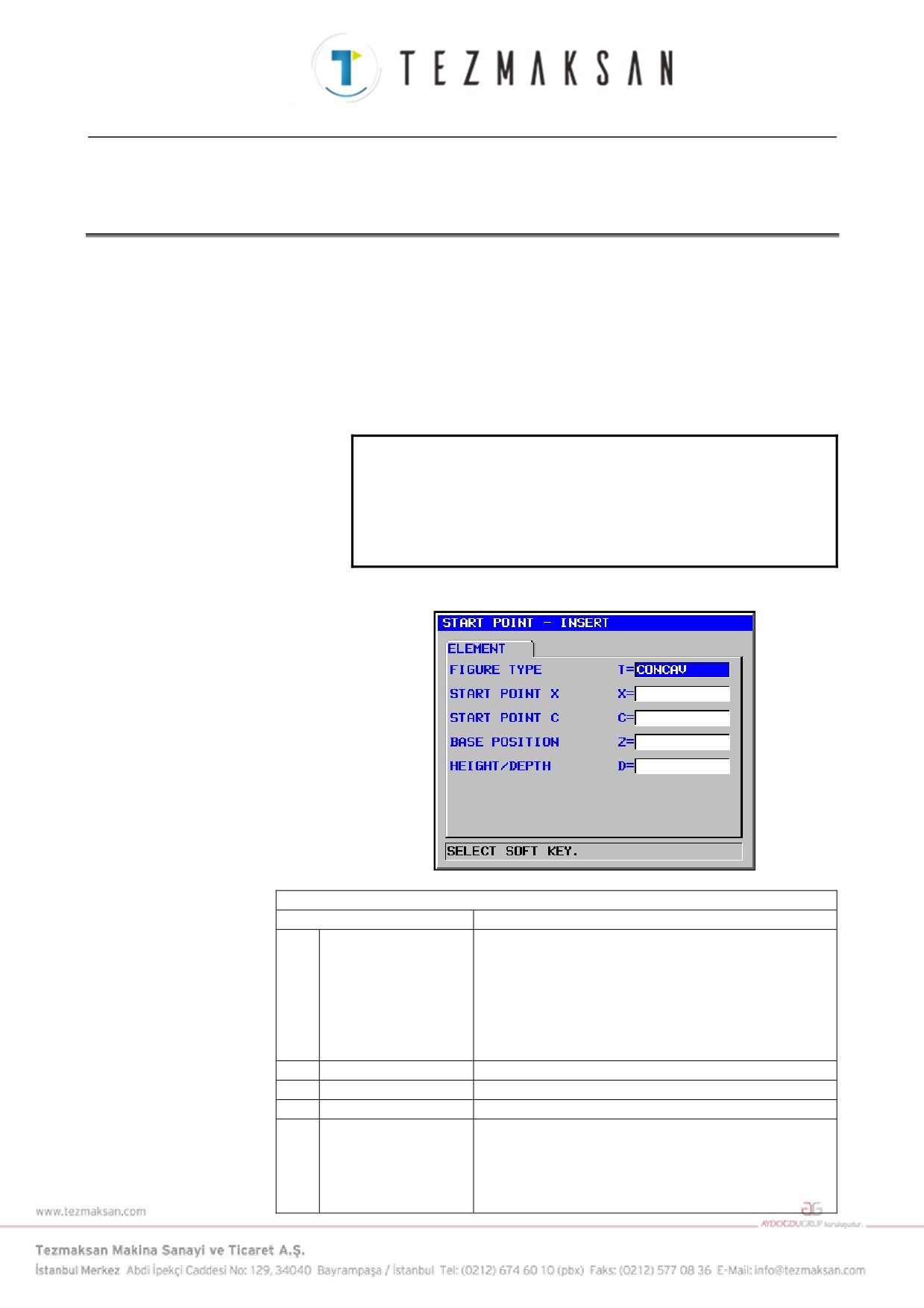

Başlangıç noktası: G1500 (XC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
FIGURE ATTRIBUTE
[FACE]
: Yüz açmada bir şekil olarak kullanılır
(Not 2)
[CONVEX] : Çevrelemede bir dış çevre şekli olarak
kullanılır
[CONCAV] : Çevrelemede iç çevre şekli ve cepte
işlemede kabartma parça işlemi veya şekil
olarak kullanılır.
[GROOVE] : Oluk açmada bir şekil olarak kullanılır
X
START POINT X
Rasgele bir şeklin başlangıç noktasının X koordinatı
C
START POINT C
Rasgele bir şeklin başlangıç noktasının C koordinatı
Z
BASE POSITION
Rasgele bir şeklin parça işleme yüzeyinin konumu
D
HEIGHT/DEPTH
Temel konumdan yesme yüzeyine olan Yükseklik veya
derinlik
Açıklamalar) Bu öğe, Çevrelemede, Cepte İşlemede,
Oluk açmada ve Kabartma işleminde
görüntülenir.
- 107 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
W
GROOVE WIDTH
Oluk açma genişliği (Pozitif değer)
Açıklamalar) Bu öğe Oluk açmada görüntülenir.
P
FIGURE ATTRIBUTE
[RIGHT] : Kesme olarak girilen şeklin sağ tarafı
[LEFT]
: Kesme olarak girilen şeklin sol tarafı
Açıklamalar) Bu öğe, Çevreleme Açık şeklinde
görüntülenir.
F
FACE POSITION
[+FACE] : Şekle referansta bulunur (+bitiş yüzü)
[-FACE]
: Şekle referansta bulunur (-bitiş yüzü)
Açıklamalar) Bu öğe, parametre No.27000#4=1
olduğunda görüntülenir.
Y
ROTATION AXIS
[C] : Dönme ekseni C eksenidir.
NAME
[A] : Dönme ekseni A eksenidir (No.27000#1=1)
[B] : Dönme ekseni B eksenidir (No.27000#2=1)
[E] : Dönme ekseni E eksenidir (No.27000#3=1)
Açıklamalar) Bu öğe, parametre No.27000#0=1
olduğunda görüntülenir.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
2 Frezeleme işleminin rasgele bir şekli kullanması
gereken başlangıç noktası için bir şekil tipiyle seçim
yapın. Başlangıç noktası için girilecek veriler seçilen
şekil tipine bağlı olarak değişiklik gösterir. Ayrıntılar
için ilgili frezeleme tipleri hakkındaki açıklamalara
bakın.
ÖĞE (VERİLME VERİLERİ) (Not 3)
Veri öğesi
Anlamı
T
FIGURE ATTRIBUTE
[1] : Yüz açmada bir şekil olarak kullanılır
[2] : Çevrelemede bir dış çevre şekli olarak kullanılır
[3] : Çevrelemede iç çevre şekli ve cepte işlemede
kabartma parça işlemi veya şekil olarak kullanılır.
[4] : Oluk açmada bir şekil olarak kullanılır
(alım değeri)
H
START POINT X
Başlangıç noktasının X koordinatı (alım değeri)
V
START POINT C
Başlangıç noktasının C koordinatı (alım değeri)
B
BASE POSITION
Parça işleme yüzeyinin konumu
(alım değeri)
L
HEIGHT/DEPTH
Temel konumdan yesme yüzeyine olan Yükseklik veya
derinlik
(alım değeri)
Açıklamalar) Bu öğe, Çevrelemede, Cepte İşlemede,
Oluk açmada ve Kabartma işleminde
görüntülenir.
D
GROOVE WIDTH
Oluk açma genişliği (Pozitif değer) (alım değeri)
Açıklamalar) Bu öğe Oluk açmada görüntülenir.
P
FIGURE ATTRIBUTE
[1] : Kesme olarak girilen şeklin sağ tarafı
[2] : Kesme olarak girilen şeklin sol tarafı
Açıklamalar) Bu öğe, Çevreleme Açık şeklinde
görüntülenir.
(alım değeri)
- 108 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
ÖĞE (VERİLME VERİLERİ) (Not 3)
Veri öğesi
Anlamı
Y
ROTATION AXIS
[1] : Dönme ekseni C eksenidir.
NAME
[2] : Dönme ekseni A eksenidir (No.27000#1=1)
[3] : Dönme ekseni B eksenidir (No.27000#2=1)
[4] : Dönme ekseni E eksenidir (No.27000#3=1)
(alım değeri)
Z
FACE POSITION
[1] : Şekle referansta bulunur (+bitiş yüzü)
[2] : Şekle referansta bulunur (-bitiş yüzü)
(alım değeri)
NOT
3 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 109 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05

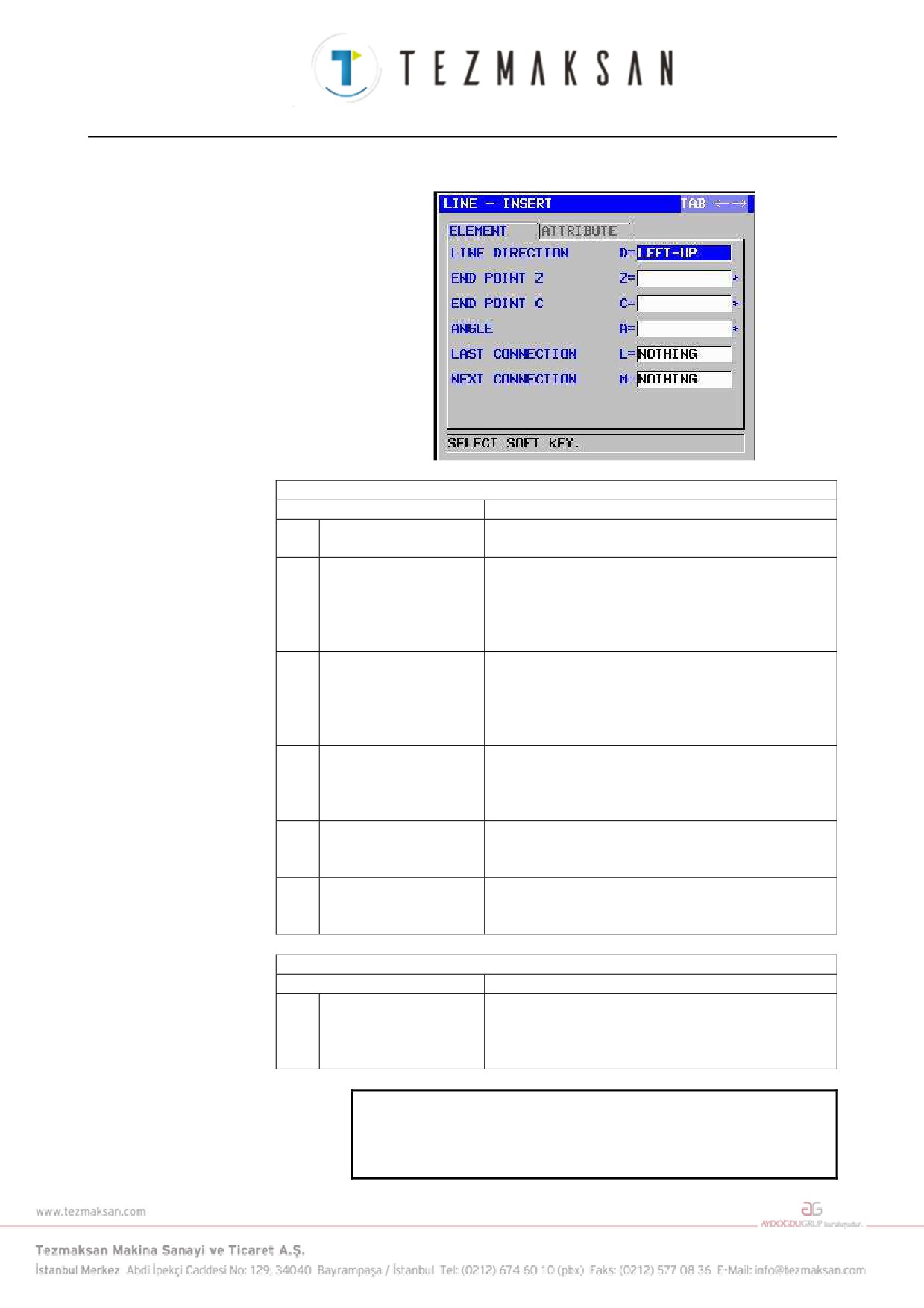

Düz hat: G1501 (XC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
D
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
X*
END POINT X
Düz hattın bitiş noktasının X koordinatı
Açıklamalar1) Bu veriler, düz hattın yönü olarak girilen
değere bağlı olarak
görüntülenmeyebilir.
Açıklamalar2) Artışlı programlama mümkündür.
C*
END POINT C
Düz hattın bitiş noktasının C koordinatı
Açıklamalar1) Bu veriler, düz hattın yönü olarak girilen
değere bağlı olarak
görüntülenmeyebilir.
Açıklamalar2) Artışlı programlama mümkündür.
A*
ANGLE
Düz hat açısı
Açıklamalar) Bu veriler, düz hattın yönü olarak girilen
değere bağlı olarak
görüntülenmeyebilir.
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Hemen izleyen şekille ilişkili
[NO SET]
: Hemen izleyen şekille ilişkili değil
(başlangıç değeri)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 110 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Düz hattın bitiş noktasının X koordinatı (hesaplama
sonucu)
V
END POINT C
Düz hattın bitiş noktasının C koordinatı (hesaplama
sonucu)
K
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
(alım değeri)
C*
END POINT X
Düz hattın bitiş noktasının X koordinatı
(alım değeri)
D*
END POINT C
Düz hattın bitiş noktasının C koordinatı
(alım değeri)
A*
ANGLE
Düz hat açısı
(alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen izleyen şekille ilişkili
[0] : Hemen izleyen şekille ilişkili değil
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 111 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05

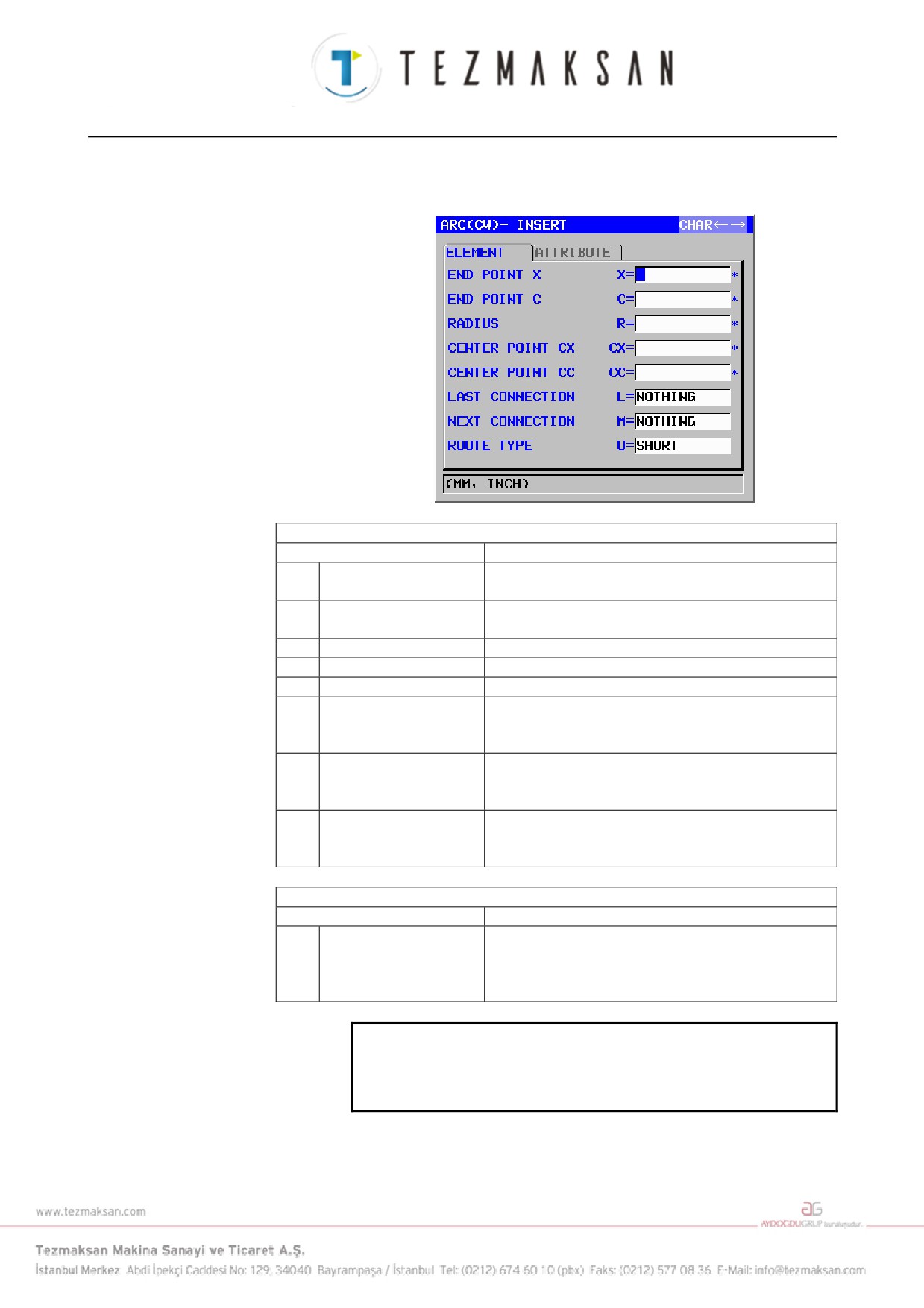

Yay (CW): G1502 (XC düzlemi)
Yay (CCW): G1503 (XC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
X*
END POINT X
Bir yay bitiş noktasının X koordinatı
Açıklamalar) Artışlı programlama mümkündür.
C*
END POINT C
Yay bitiş noktasının C koordinatı
Açıklamalar) Artışlı programlama mümkündür.
R*
RADIUS
Yay yarıçapı
CX*
CENTER POINT CX
Bir yay merkezinin X koordinatı
CC*
CENTER POINT CC
Yay merkezinin C koordinatı
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
U
ROUTE TYPE
[LONG]
: Uzun hatlı bir yay oluşturulur
[SHORT]
: Kısa hatlı bir yay oluşturulur
(başlangıç değeri)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 112 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Yay bitiş noktasının X koordinatı (hesaplama sonucu)
V
END POINT C
Yay bitiş noktasının C koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT X
Yay merkezinin X koordinatı (hesaplama sonucu)
J
CENTER POINT C
Yay merkezinin C koordinatı (hesaplama sonucu)
C*
END POINT X
Yay bitiş noktasının X koordinatı (alım değeri)
D*
END POINT C
Yay bitiş noktasının C koordinatı
(alım değeri)
E*
RADIUS
Yay yarıçapı (alım değeri)
P*
CENTER POINT CX
Yay merkezinin X koordinatı (alım değeri)
Q*
CENTER POINT CC
Yay merkezinin C koordinatı (alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
U
ROUTE TYPE
[1] : Uzun hatlı bir yay oluşturulur
[0] : Kısa hatlı bir yay oluşturulur
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 113 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
Pah kırma: G1504 (XC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri olarak
ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Düz hattın bitiş noktasının X koordinatı
(hesaplama sonucu)
V
END POINT C
Düz hattın bitiş noktasının C koordinatı
(hesaplama sonucu)
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 114 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
NOT
3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
C
C
C
C
C
C
Dotted line : blank element
Normal line : part element
- 115 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
Köşe yuvarlama: G1505 (XC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
R
CORNER RADIUS
Köşe yuvarlama (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Yay bitiş noktasının X koordinatı (hesaplama sonucu)
V
END POINT C
Yay bitiş noktasının C koordinatı (hesaplama
sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT X
Yay merkezinin X koordinatı (hesaplama sonucu)
J
CENTER POINT C
Yay merkezinin C koordinatı (hesaplama sonucu)
K
ROTATION DIRECTION
[2] : saat yönü
[3] : saat yönünün tersi
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
- 116 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
Rasgele şekillerin sonu: G1506 (XC düzlemi)
Bu komut satırı, rasgele şekil komut satırları serisinin sonunda
verilendir.
NOT
Rasgele şekiller serisinin G1500 (başlangıç noktası)
ve G1506 (rasgele şekillerin sonu) arasını kapsa-
ması gerekmektedir.
- 117 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
5.4
SİLİNDİRİK YÜZEY İÇİN RASGELE ŞEKİLLER
(ZC DÜZLEMİ)
Aşağıdaki frezeleme tipleri, ayrıca silindirik yüzey (XC düzlemi) için
tanımlanabilir ve ZC düzlemindeki rasgele şekiller bu frezeleme
tiplerinde kullanılabilir.
1. Yüz Açma
2. Çevreleme (Yan kesme)
3. Cepte işleme
4. Oluk açma
5. Kabartma parça işlemi
NOT
Döngü işlemi her bir tipi için girilecek verilerle ilgili
ayrıntılı açıklamalar için Bölüm III'de bkz.
Bölüm 1, "Frezeleme".
Başlangıç noktası: G1600 (ZC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
FIGURE ATTRIBUTE
[FACE]
: Yüz açmada bir şekil olarak kullanılır
(Not 2)
[CONVEX] : Çevrelemede bir dış çevre şekli olarak
kullanılır
[CONCAV] : Çevrelemede iç çevre şekli ve cepte
işlemede kabartma parça işlemi veya
şekil olarak kullanılır.
[GROOVE] : Oluk açmada bir şekil olarak kullanılır
Açıklamalar) Yüz açma seçiliyse [FACE]'in
seçildiğinden emin olun.
Z
START POINT Z
Rasgele bir şeklin başlangıç noktasının Z koordinatı
C
START POINT C
Rasgele bir şeklin başlangıç noktasının C koordinatı
X
BASE POSITION
Rasgele bir şeklin parça işleme yüzeyinin konumu
- 118 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
D
HEIGHT/DEPTH
Temel konumdan yesme yüzeyine olan Yükseklik veya
derinlik
Açıklamalar) Bu öğe, Çevrelemede, Cepte İşlemede,
Oluk açmada ve Kabartma işleminde
görüntülenir.
W
GROOVE WIDTH
Oluk açma genişliği (Pozitif değer)
Açıklamalar) Bu öğe Oluk açmada görüntülenir.
P
FIGURE ATTRIBUTE
[RIGHT] : Kesme olarak girilen şeklin sağ tarafı
[LEFT] : Kesme olarak girilen şeklin sol tarafı
Açıklamalar) Bu öğe, Çevreleme Açık şeklinde
görüntülenir.
Y
ROTATION AXIS NAME
[C] : Dönme ekseni C eksenidir.
[A] : Dönme ekseni A eksenidir (No.27000#1=1)
[B] : Dönme ekseni B eksenidir (No.27000#2=1)
[E] : Dönme ekseni E eksenidir (No.27000#3=1)
Açıklamalar) Bu öğe, parametre No.27000#0=1
olduğunda görüntülenir.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
2 Frezeleme işleminin rasgele bir şekli kullanması
gereken başlangıç noktası için bir şekil tipiyle seçim
yapın. Başlangıç noktası için girilecek veriler seçilen
şekil tipine bağlı olarak değişiklik gösterir. Ayrıntılar
için ilgili frezeleme tipleri hakkındaki açıklamalara
bakın.
ÖĞE (VERİLME VERİLERİ) (Not 3)
Veri öğesi
Anlamı
T
FIGURE ATTRIBUTE
[1] : Yüz açmada bir şekil olarak kullanılır
[2] : Çevrelemede bir dış çevre şekli olarak kullanılır
[3] : Çevrelemede iç çevre şekli ve cepte işlemede
kabartma parça işlemi veya şekil olarak kullanılır.
[4] : Oluk açmada bir şekil olarak kullanılır
(alım değeri)
H
START POINT Z
Başlangıç noktasının Z koordinatı (alım değeri)
V
START POINT C
Başlangıç noktasının C koordinatı (alım değeri)
I
START POINT (Z-AXIS)
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
J
START POINT
Yay bitiş noktasının C koordinatı (hesaplama sonucu)
(C-AXIS)
B
BASE POSITION
Parça işleme yüzeyinin konumu
(alım değeri)
L
HEIGHT/DEPTH
Temel konumdan yesme yüzeyine olan Yükseklik veya
derinlik
Açıklamalar) Bu öğe, Çevrelemede, Cepte İşlemede,
Oluk açmada ve Kabartma işleminde
görüntülenir.
(alım değeri)
D
GROOVE WIDTH
Oluk açma genişliği (Pozitif değer)
Açıklamalar) Bu öğe Oluk açmada görüntülenir.
(alım değeri)
- 119 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE (VERİLME VERİLERİ) (Not 3)
Veri öğesi
Anlamı
P
FIGURE ATTRIBUTE
[1] : Kesme olarak girilen şeklin sağ tarafı
[2] : Kesme olarak girilen şeklin sol tarafı
Açıklamalar) Bu öğe, Çevreleme Açık şeklinde
görüntülenir.
(alım değeri)
Y
FACE POSITION
[1] : Dönme ekseni C eksenidir.
[2] : Dönme ekseni A eksenidir (No.27001#1=1)
[3] : Dönme ekseni B eksenidir (No.27001#2=1)
[4] : Dönme ekseni E eksenidir (No.27001#3=1)
(alım değeri)
NOT
3 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 120 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
Düz hat: G1601 (ZC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
D
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
Z*
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
Açıklamalar1) Bu veriler, düz hattın yönü olarak girilen
değere bağlı olarak
görüntülenmeyebilir.
Açıklamalar2) Artışlı programlama mümkündür.
C*
END POINT C
Düz hattın bitiş noktasının C koordinatı
Açıklamalar1) Bu veriler, düz hattın yönü olarak
girilen değere bağlı olarak
görüntülenmeyebilir.
Açıklamalar2) Artışlı programlama mümkündür.
A*
ANGLE
Düz hat açısı
Açıklamalar) Bu veriler, düz hattın yönü olarak
girilen değere bağlı olarak
görüntülenmeyebilir.
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Hemen izleyen şekille ilişkili
[NO SET]
: Hemen izleyen şekille ilişkili değil
(başlangıç değeri)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 121 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(hesaplama sonucu)
V
END POINT C
Düz hattın bitiş noktasının C koordinatı
(hesaplama sonucu)
K
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
(alım değeri)
C*
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(alım değeri)
D*
END POINT C
Düz hattın bitiş noktasının C koordinatı
(alım değeri)
A*
ANGLE
Düz hat açısı
(alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen izleyen şekille ilişkili
[0] : Hemen izleyen şekille ilişkili değil
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 122 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
Yay (CW): G1602 (ZC düzlemi)
Yay (CCW): G1603 (ZC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
Z*
END POINT Z
Bir yay bitiş noktasının Z koordinatı
Açıklamalar) Artışlı programlama mümkündür.
C*
END POINT C
Yay bitiş noktasının C koordinatı
Açıklamalar) Artışlı programlama mümkündür.
R*
RADIUS
Yay yarıçapı
CZ*
CENTER POINT CZ
Bir yay merkezinin Z koordinatı
CC*
CENTER POINT CC
Yay merkezinin C koordinatı
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Hemen önceki şekille ilişkili
[NO SET]
: Hemen önceki şekille ilişkili değil
(başlangıç değeri)
U
ROUTE TYPE
[LONG]
: Uzun hatlı bir yay oluşturulur
[SHORT]
: Kısa hatlı bir yay oluşturulur
(başlangıç değeri)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 123 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
V
END POINT C
Yay bitiş noktasının C koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
J
CENTER POINT C
Yay merkezinin C koordinatı (hesaplama sonucu)
C*
END POINT Z
Yay bitiş noktasının Z koordinatı
(alım değeri)
D*
END POINT C
Yay bitiş noktasının C koordinatı
(alım değeri)
E*
RADIUS
Yay yarıçapı (alım değeri)
P*
CENTER POINT CZ
Yay merkezinin Z koordinatı (alım değeri)
Q*
CENTER POINT CC
Yay merkezinin C koordinatı (alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen önceki şekille ilişkili
[0] : Hemen önceki şekille ilişkili değil
(alım değeri)
U
ROUTE TYPE
[1] : Uzun hatlı bir yay oluşturulur
[0] : Kısa hatlı bir yay oluşturulur
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 124 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
Pah kırma: G1604 (ZC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri
olarak ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(hesaplama sonucu)
V
END POINT C
Düz hattın bitiş noktasının C koordinatı
(hesaplama sonucu)
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
(alım değeri)
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 125 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
NOT
3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
C
C
C
C
C
C
Noktalı çizgi : boş öğe
Normal çizgi : parça öğesi
- 126 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
Köşe yuvarlama: G1605 (ZC düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
R
CORNER RADIUS
Köşe yuvarlama (yarıçap değeri, pozitif değer)
ÖZNİTELİK (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
T
ELEMENT TYPE
[PART]
: Parça olarak kesim
[BLANK] : Boş bir bölüm olarak kesim
Açıklamalar) Sistem son verileri başlangıç değeri olarak
ayarlar.
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
V
END POINT C
Yay bitiş noktasının C koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
J
CENTER POINT C
Yay merkezinin C koordinatı (hesaplama sonucu)
K
ROTATION
[2] : Saat yönü
DIRECTION
[3] : Saat yönünün tersi
T
ELEMENT TYPE
[1] : Parça olarak kesim
[2] : Boş bir bölüm olarak kesim (alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
3 Parametre No.14851#0=1'in ayarlanmasıyla, boş
öğe ve parça öğesi arasındaki köşe öğesi karşı
yönde oluşturulabilir.
- 127 -
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
İŞLEM
B-63874TR/05
Rasgele şekillerin sonu: G1606 (ZC düzlemi)
Bu komut satırı, rasgele şekil komut satırları serisinin sonunda
verilendir.
NOT
Rasgele şekiller serisinin G1600 (başlangıç noktası)
ve G1606 (rasgele şekillerin sonu) arasını kapsa-
ması gerekmektedir.
- 128 -
B-63874TR/05
İŞLEM
5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR
5.5
TORNALAMA İÇİN RASGELE ŞEKİLLER (ZX DÜZLEMİ)
ZX düzlemindeki rasgele şekiller tornalamada kullanılabilir.
1. Dış yüzey tornalaması/yarı son işlem/son işlem tornalaması
2. İç yüzey tornalaması/yarı son işlem/son işlem tornalaması
3. Bitiş yüzey tornalaması/yarı son işlem/son işlem tornalaması
NOT
1 Döngü parça işlemi her bir tipi için girilecek verilerle
ilgili ayrıntılı açıklamalar için Bölüm III'de bkz. Bölüm
2.1, "Tornalama".
2 Tornalama için rasgele bir şekil girildiğinde, bitiş
noktasını başlangıç noktasıyla uyuşturun. Bir diğer
şekilde kapalı kıvrımın oluşturulduğu biçimde düz
şekillerle parça şekillerini birleştirin.
Tornalama bu kapalı kıvrımda gerçekleştirilir.
3 Özel bir rasgele şekil için "ELEMENT TYPE" olarak
"PART" ve "BLANK"'in belirtilmesi mümkündür.
Bu "BLANK", böylece düz kısımdan başkasının
kesilmeyeceği şekilde gerçekten işleme tabi tutu-
lacak düz şekle benzeyen rasgele bir şekil girmek
için kullanılabilir. Bu şekilde optimum yaklaşık
döndürme gerçekleştirilebilir.

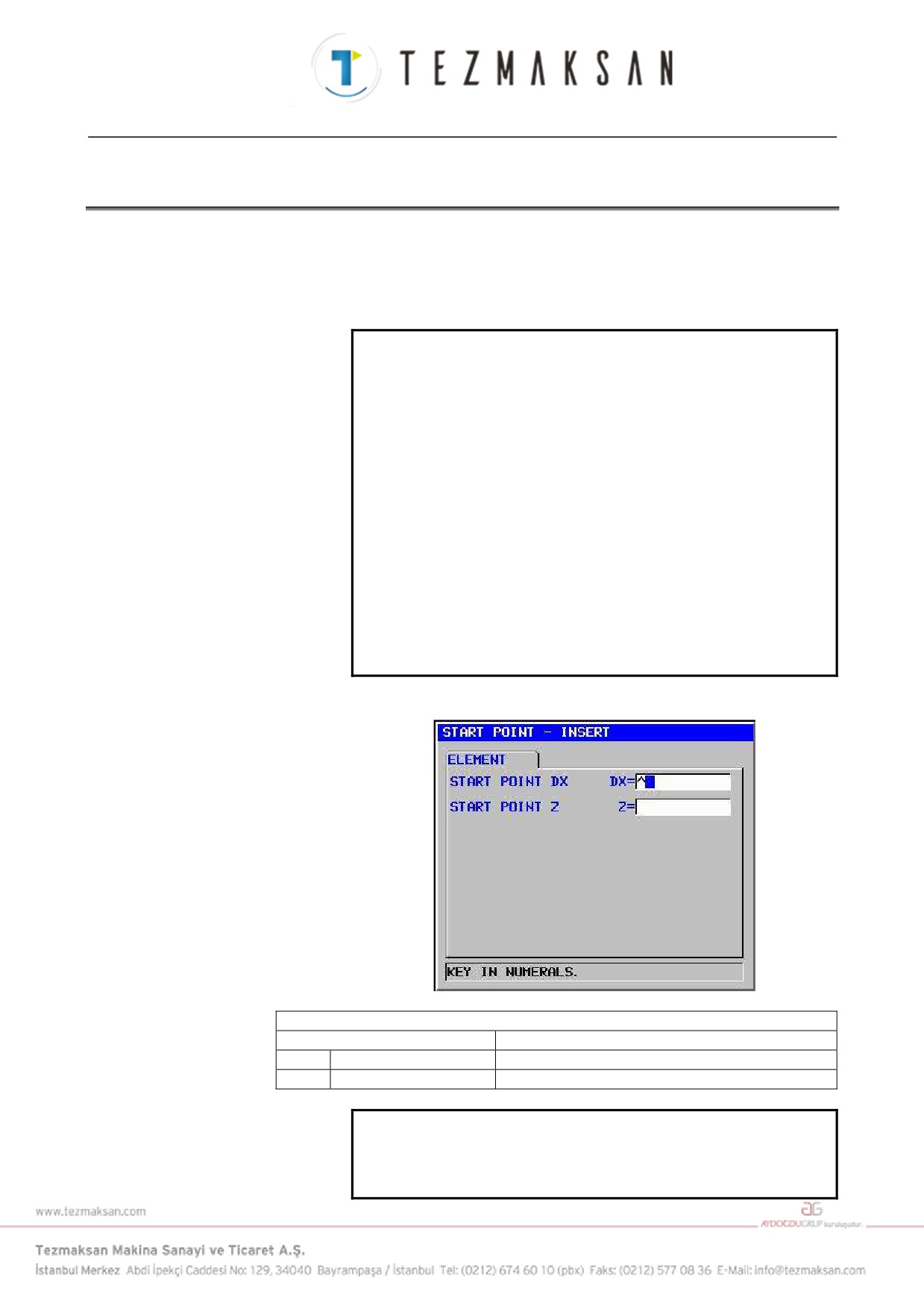

Başlangıç noktası: G1450 (ZX düzlemi)
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
DX
START POINT DX
Rasgele bir şeklin başlangıç noktasının X koordinatı
Z
START POINT Z
Rasgele bir şeklin başlangıç noktasının Z koordinatı
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 129 -
