FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

3. TÜMÜ BİR EKRANDA

GENEL

B-63874TR/05

•

Gerçek hız ve yük metre (maksimum yüklü eksen için)

Açıklama) Devir başına ilerlemede Gerçek hızı görüntü-

lemek mümkündür.

(Parametre No.14703#0'a

başvurun.)

•

İş mili dönme hızı ve iş mili yük metresi

•

Program numarası ve işlem numarası

•

Otomatik işlem süresince komut değerleri (M,S,T,F)

Grafik penceresi:

Aşağıdaki grafik çizimi gerektiğinde görüntülenir.

•

Kesintisiz bir modelle canlandırmalı çizim (parça işleme

simülasyonu)

•

Takım yolu çizimi

Program penceresi:

Parça işleme programı görüntülenir.

Açılır pencere:

Gerektiğinde aşağıdaki tamamlayıcı ekranlar görüntülenir.

•

M-kod menüsü

•

Sabit biçim komutu menüsü

•

Veri ayarlama (iş parçası koordinat sistemi, takım ofseti,

sabit format komut kaydı)

•

Program listesi

•

Parça işleme otomatik çalışması için veri giriş penceresi

Giriş arabelleği:

Gerektiğinde veri ve sayısal veri girişi ile ilgili komutlar

görüntülenir.

Mesaj penceresi:

Gerektiğinde aşağıdaki mesajlar görüntülenir.

•

İmlecin bulunduğu kelimenin anlamı (Kılavuz Mesajı)

Açıklama) Bileşik torna için CNC'de M/T modunun iki

Kılavuz Mesajını görüntülemek mümkündür.

(Parametre No.14703#2'ye başvurun.)

•

Yürütülen Tezgah Otomatik Çalışmasının anlamı

•

Uyarı ve Alarm İçeriği

Yazılım tuşları:

Gerektiğinde aşağıdaki yazılım tuşları ile ilgili komutlar

görüntülenir.

•

İşlem düzenleme menüsü

•

Parça işleme otomatik çalışma menüsü

•

Açılır pencere menüsü

- 10 -

4. KULLANILAN SEMBOLLER

GENEL

B-63874TR/05

KULLANILAN SEMBOLLER

Bu kılavuzda, tuşlar için aşağıdaki kurallar uygulanır.

(1) Fonksiyon düğmeleri kalın yazı karakteriyle gösterilir:

Örnek) PROGRM, OFSET

(2) Sayısal tuşlarla girilecek numaraların altı çizilidir.

Örnek) 12,345

(3) Input tuşu, fonksiyon düğmeleriyle aynı şekilde kalın yazı

karakteriyle gösterilir.

Örnek) 12,345 INPUT

(4) Yazılım tuşları köşeli parantez [ ] içinde yer alır:

Örnek) [LIST], [LINE]

(5) İmleç tuşları aşağıdaki simgelerle gösterilir:

Örnek) ↑, ↓, ←, →

(6) Sayfa tuşları aşağıdaki simgelerle gösterilir:

Örnek)

Yazılım Tuşu

Sayısal Tuş

İmleç Tuşu

INPUT Tuşu

Fonksiyon Düğmesi

Sayfa Tuşu

- 12 -

B-63874TR/05

GENEL

5. PROGRAM OLUŞTURMA HAKKINDA NOTLAR

PROGRAM OLUŞTURMA HAKKINDA

NOTLAR

Bir program oluştururken uyulması gereken notlar aşağıda açıklan-

mıştır. Bir program oluşturmadan önce notları okuyun.

Parça işleme programları hakkında genel notlar

<1> ISO kod biçimi (G kodu komutları) temel olarak parça

işleme programları içindir. Doğrudan bir G koduyla basit bir

hareket komutu girin ve karmaşık parça işleme için otomatik

çalışma parça işleme kullanın.

<2> Takım tezgahı üreticisinin ilgili operatör kılavuzuna

başvurup T kodu ve M kodu gibi bir kod kullanarak ya da

takım tezgahı üreticisi tarafından hazırlanan bir alt program

çağrısı kullanarak bir sonraki takımın çağrılmasını da içeren

doğrudan bir takım değişikliği komutu girin.

<3> Parça işleme merkeziyle kullanılan bir takım uzunluğu

telafisini G43 gibi bir G kodu kullanarak doğrudan girin.

<4> Takımları veya takım uzunluğu telafisini değiştirmek için

benzer bir komut tekrar tekrar girilir. Bu şekilde önceden

sabit formdaki bir tümcenin kaydedilmesiyle böyle bir

komut kolaylıkla girilebilir.

Otomatik çalışma parça işleme girişinden önce gerekli program-

lanan komutlar

<1> M seri bir CNC ile bir takım veritabanı kullanırken,

D komutu (ofset numarası) girmeyi unutmayın.

<2> İş mili dönüşü komutu girmeyi unutmayın. Aynı zamanda,

sabit kesme hızı kontrolünün etkinleştirilip etkinleştiril-

meyeceğini belirtin.

<3> Besleme hızı komutu, otomatik çalışma parça işleme komutu

olarak ayrıca girildiği için, hiçbir besleme hızı komutunun

belirtilmesi gerekmez. Ancak, gerekirse, devir başına

ilerleme için veya dakikada ilerleme için bir komut belirtir.

Örneğin, operatörün devir başına ilerlemeye göre cepte

işlemede frezelemeyi yürütmeyle ilgili teknik bilgisi

kullanılabilir.

<4> Gerekirse, iş mili ve C ekseni arasında değişiklik yapmak

için bir M kodu komutu ve C ekseni referans noktasına geri

dönüş için bir komut girin.

<5> Gerekirse, örneğin soğutucu AÇIK/KAPALI için M kodları

girin.

<6> Parametre No.

27000'in bit

2'si

1'e ayarlanarak, XC

düzleminde parça işleme (kutupsal koordinat ilerlemesi) için

gerekli bir kutupsal koordinat ilerlemesi komutu (G12.1),

otomatik çalışma parça işleme süresince otomatik olarak

belirtilebilir. Otomatik çalışma parça işlemenin tamamlan-

masının ardından, kutupsal koordinat ilerlemesi otomatik

olarak iptal edilir.

- 13 -

5. PROGRAM OLUŞTURMA HAKKINDA NOTLAR

GENEL

B-63874TR/05

<7> Parametre No. 27000'in bit 3'ü 1'e ayarlanarak, ZC düzle-

minde parça işleme

(silindirik ilerleme) için gerekli bir

silindirik ilerleme komutu (G07.1), otomatik çalışma parça

işleme süresince otomatik olarak belirtilebilir. Otomatik

çalışma parça işlemenin tamamlanmasının ardından,

silindirik ilerleme otomatik olarak iptal edilir.

<8> İşlemenin tamamlanmasının ardından, takım her zaman

otomatik çalışma parça işleme başlamadan önceki konumuna

geri döner. Parametre No. 27002'nin bit 7'si 1'e ayarlanarak,

takım otomatik çalışma parça işleme başlamadan önceki

konumundan farklı bir konuma yerleştirilebilir.

<9> T serisi (karmaşık parça işleme için CNC'nin T modu) bir

CNC ile G kodu sistem B ya da C kullanırken ve otomatik

çalışma parça işleme belirtirken (tornalama veya frezeleme),

G90'ı önceden belirterek mutlak koordinat sistemine geçiş

yapmayı unutmayın.

<10> Yukarıda bahsedilen otomatik çalışma parça işleme için,

benzer bir komut tekrar tekrar girilir. Bu şekilde önceden

sabit formdaki bir tümcenin kaydedilmesiyle böyle bir

komut kolaylıkla girilebilir.

Otomatik çalışma parça işleme

<1>

T serisi bir CNC ile de, değer bir X koordinatı da olsa,

frezeleme için yarıçap değeri olarak bir koordinat değeri

(örneğin frezeleme tabanlı delik delmede bir I noktası) girin.

<2>

R noktasından mesafe olarak değil de, koordinat değeri

olarak bir I noktası belirtin.

<3>

Şekil verileri, yüzey tornalama, cilalama ve pah kırmada

kullanılması için bir alt program olarak girilmelidir. Bu, her

seferinde şekil verileri girme gereğini ortadan kaldırır.

<4>

Açıkta kalan bölümün (bölüm şekli) işlenmesinde, çevre-

leme yerine bölümlü çevre parça işleme kullanılarak etkili

parça işleme gerçekleştirilebilir. Bu durumda, cebin dış

duvarı olarak bir boşluk belirtin.

<5>

Çevrelemede (yan yüz), her iki şeklin de birbirine temas

etmesi için bir başlangıç noktası şekli ve bitiş noktası şekli

girin. Bu, bir şeklin köşesinden değil de düz bir çizgideki orta

noktadan başlanılarak, şekle yaklaşmaktan kaynaklanan

alttan kesme durumunun ve komut tekrarlamasının ortadan

kaldırılabileceği anlamına gelir.

<6>

Konumlandırma ekseni olarak C ekseninin kullanılmasıyla

delik delmeyi yürütme girişiminde C ekseni, delik delme

ekseni olarak çalışırsa, C ekseni, parametre No. 1022 ile X

eksenine paralel bir eksen olarak ayarlanabilir. Bu durumda,

C eksenini de içeren düzleme normal gelen eksen yönünde

delik delmeyi yürütmek için aşağıdaki parametreleri

ayarlayın.

Parametre No. 5101#0, 1 olarak ayarlandığında :

Delik delme hazır otomatik çalışmadaki delik delme

ekseni, düzlem özelliklerinin üçüncü eksenidir.

- 14 -

B-63874TR/05

GENEL

5. PROGRAM OLUŞTURMA HAKKINDA NOTLAR

Parametre No. 5103#2, 1 olarak ayarlandığında :

Belirtilen bir düzleme normal gelen veya paralel olan

bir eksen, delik delme hazır otomatik çalışma süresince

belirtildiğinde, özellik bir konumlandırma komutu

olarak görülür.

<7> T serisi bir CNC ile de, değer bir X koordinatı da olsa,

frezeleme için yarıçap değeri olarak bir koordinat değeri

(örneğin frezeleme tabanlı delik delmede bir I noktası) girin.

Çok yollu bir torna tezgahına girilen parça işleme programı

<1> Çok yollu bir torna için parça işleme programı oluştururken,

parça işleme işlemlerini oluşturmadan önce işlem listesi

ekranında gerekli işlemleri oluşturun. Böylece kullanıcı tüm

parça işleme programını daha kolay görüntüleyebilir.

Canlandırmalı simülasyon

<1> Bir programın üç boyutlu koordinat dönüştürme komutunu

da içeren parça işleme simülasyonunu gerçekleştirirken,

simülasyonu hızlandırmak için, boşta çalışmadaki besleme

hızını artırın (örneğin çabuk hareket hızını seçerek).

<2> Bir takım değiştirme noktası alt tarafa yerleştirilirse,

canlandırmalı simülasyon çok yollu bir tornada gerçekle-

ştirildiğinde, boşluğun karşı tarafında gerçekleştirilen parça

işleme, canlandırmalı simülasyon süresince

[REVERS]

yazılım tuşuna basılarak görüntülenebilir.

- 15 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.1

ÇALIŞMA ORTAMI

6.1.1

Ürün Bileşenleri

•

CD-ROM diski

Kişisel bilgisayar için MANUAL GUIDE i simülatör yazılımı

•

Donanım koruma anahtarı

6.1.2

Çalışma Ortamı

•

Ana bilgisayar birimi

- Windows 2000/XP Professional işletim sistemlerinin çalışa-

bileceği PC/AT uyumlu tezgah

- Kullanılan İS'de Japonca veya İngilizce kullanılabilmelidir.

- Pentium(R) III, 1 GHz veya daha yüksek

- Bellek:

256 MB veya daha yüksek

- Sabit disk:

150 MB boş alan gereklidir.

- USB1.1 bağlantı noktası sağlanmalıdır.

- Bir Ethernet bağlantı noktası sağlanmalıdır

(paket lisansı

verilmesinde gerekli değildir).

- MDI düğmeleri olmayan 10,4 inç ekran kullanan simülasyon

için, XGA

(1024×786) veya daha yüksek çözünürlük

gereklidir.

- MDI düğmeleri olmayan 10,4 inç ekran kullanan simülasyon

için, XGA

(1280×1024) veya daha yüksek çözünürlük

gereklidir.

- MDI düğmeleri olmayan 15 inç ekran kullanan simülasyon için,

UXGA (1600×1200) veya daha yüksek çözünürlük gereklidir.

- MDI düğmeleri olmayan 15 inç ekran kullanan simülasyon için,

QXGA (2048×1536) veya daha yüksek çözünürlük gereklidir.

- 17 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

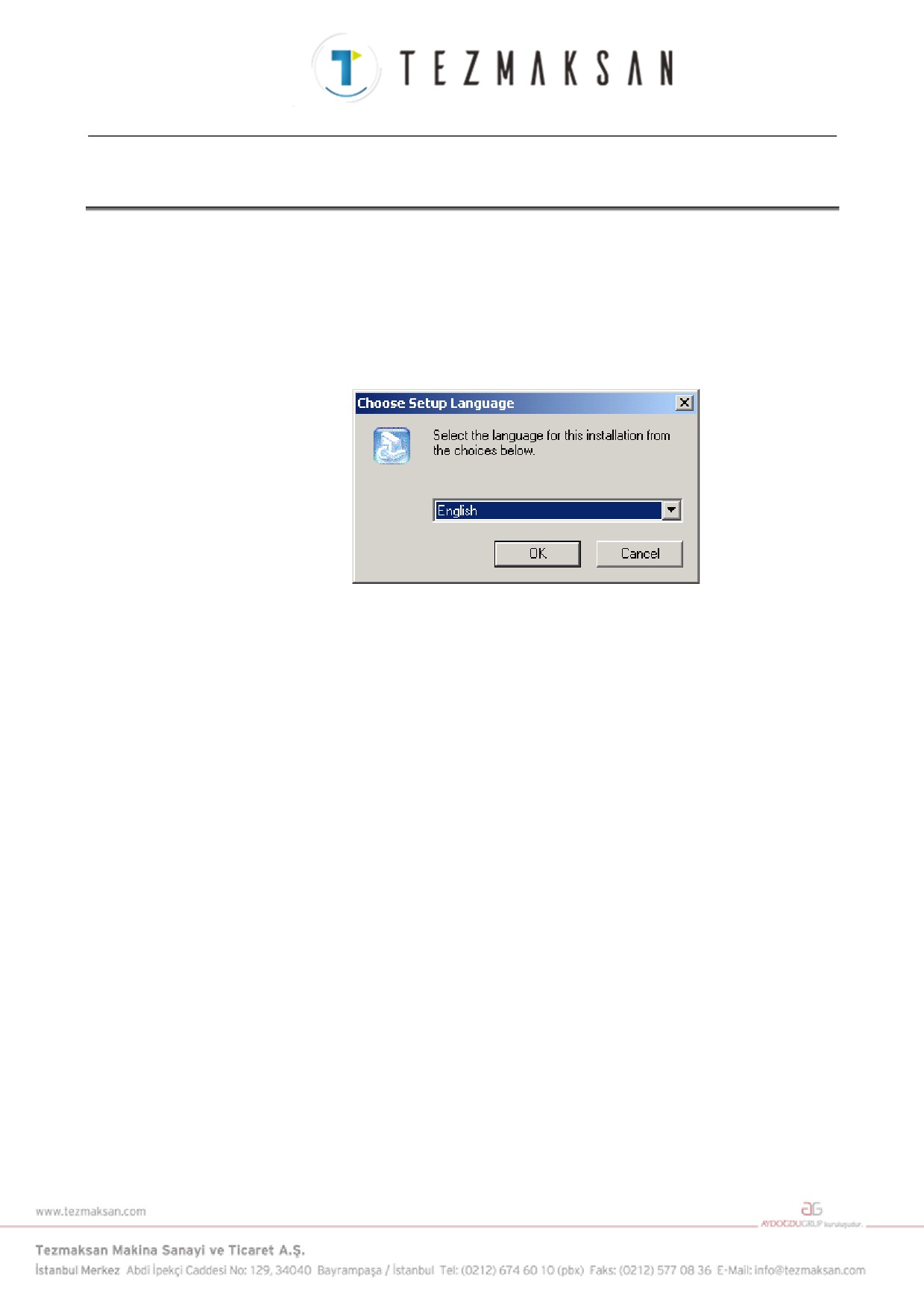

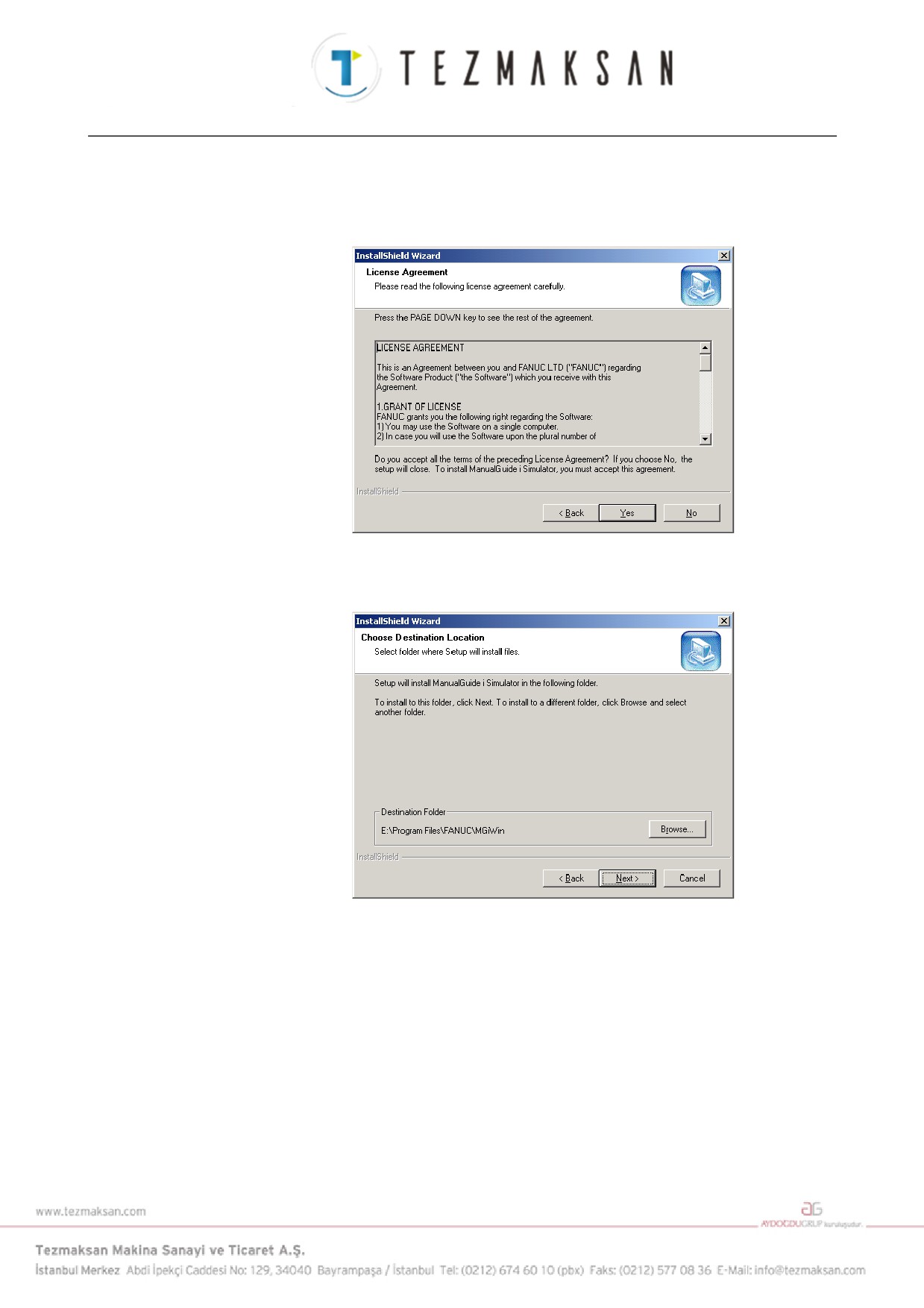

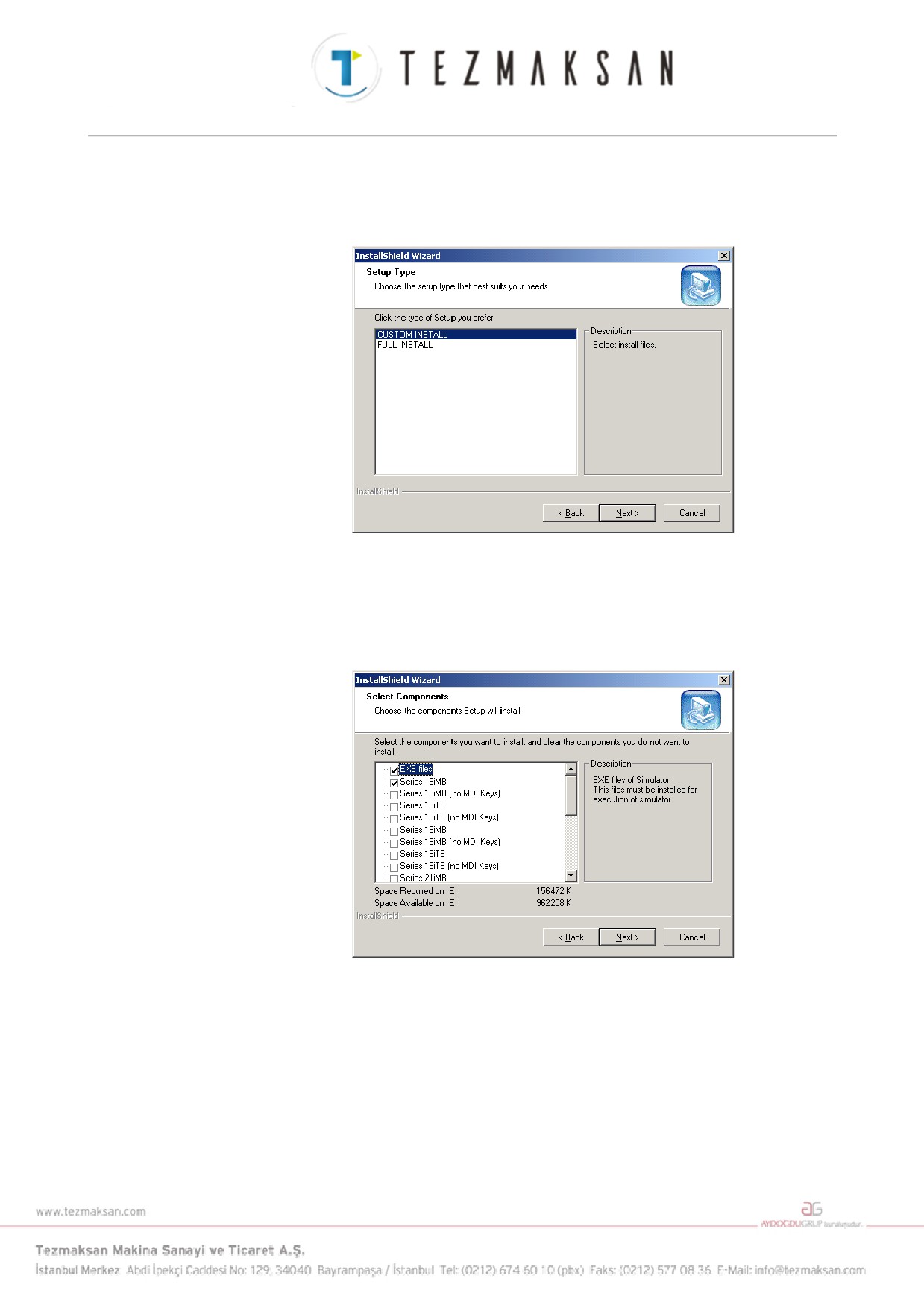

Kurulum türü için iletişim kutusunda, tam kurulumu veya özel

kurulumu seçebilirsiniz. Tam kurulum seçildiğinde, yaklaşık 700 MB

boş alan gerekir. Özel kurulum için gereken boş alan, kurulacak

bileşenlere bağlı olarak değişiklik gösterir.

Özel kurulum seçildiğinde, kurulacak bileşenlerin seçilmesi için bir

iletişim kutusu görüntülenir. Kurulacak her bir bileşeni seçin ve

ardından [Next] tuşunu tıklatın. Bu iletişim kutusu ayrıca kurulumdan

sonra bir bileşen eklendiğinde veya silindiğinde görüntülenir. Bu

durumda, eklenecek bir bileşeni işaretleyin ve kurulumu kaldırılacak

olanların işaretini kaldırın.

Kurulumun tamamlanmasının ardından, donanım anahtarını USB

bağlantı noktasına takın ve MANUAL GUIDE i simülatörünü yürütün.

Yazılım kurulumu tamamlanmadan önce donanım anahtarını USB

bağlantı noktasına takmayın.

- 20 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.3

SİMÜLASYON CNC SEÇİMİ

[Start] menüsü

→ [Programs] → [FANUC] → [ManualGuide i

Simulator] seçeneklerini belirleyerek MANUAL GUIDE i simüla-

törünü başlatın. MANUAL GUIDE i simülatörü başlatıldığında,

MANUAL GUIDE i simülatörünün yürütülmesinde kullanılan bir

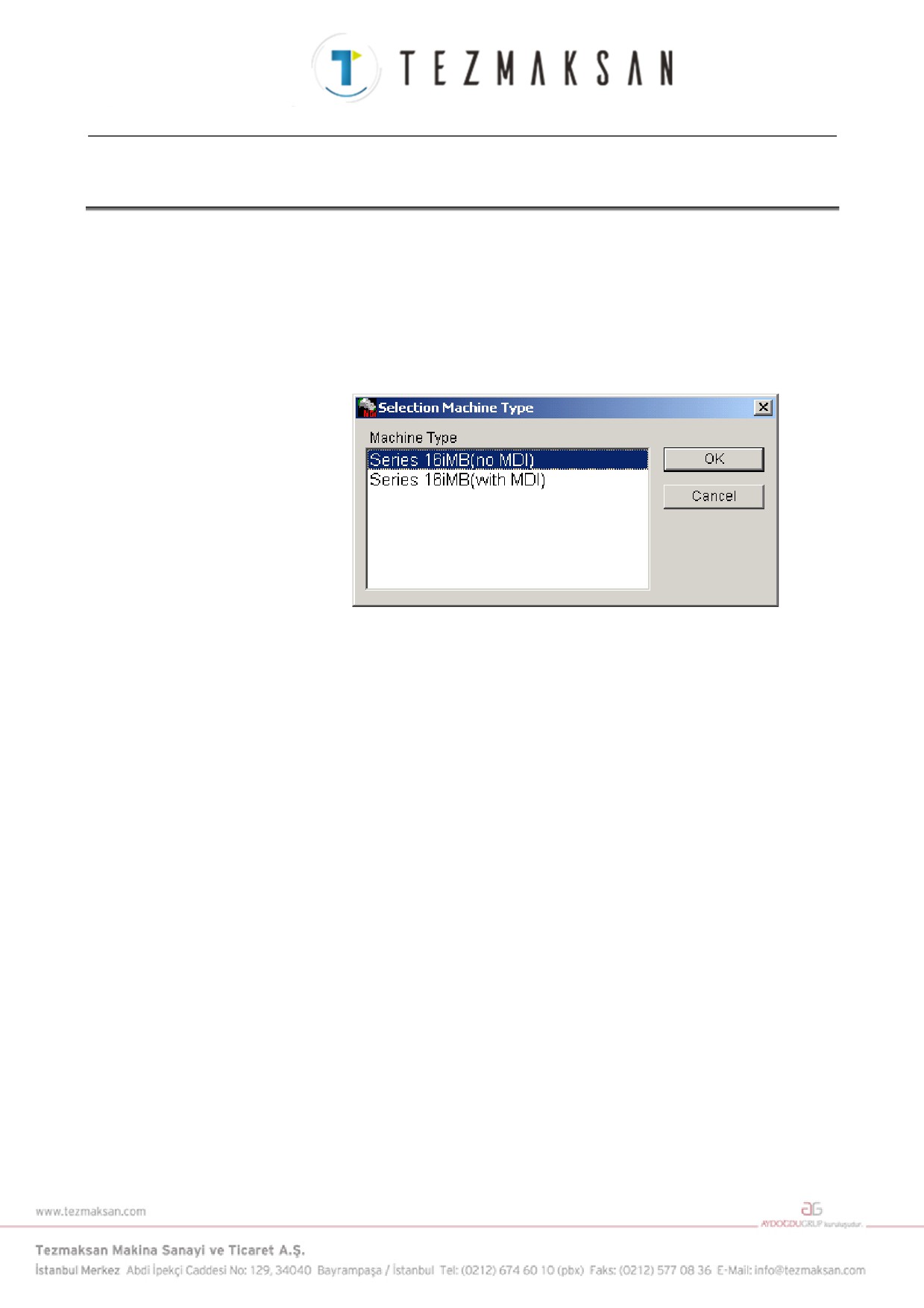

simülatör tanımlama dosyası seçimi için iletişim kutusu görüntülenir.

Bu iletişim kutusunda, simule edilecek bir tanımlama seçin ve ardından

MANUAL GUIDE i simülatörünü başlatmak için [OK] düğmesini

tıklatın.

Simülatör tanımlama dosyası, özel bir biçimde CNC modeli ve

görüntüleme birimi gibi bilgilerin yazılı olduğu bir metin dosyasıdır.

Bu dosyanın düzenlenmesiyle, kullanıcıya özel yapılandırmaya sahip

bir simulatör ortamı tanımlanabilir.

- 21 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.4

TAM EKRAN GÖRÜNTÜ

MANUAL GUIDE i simülatörü başlatıldığında simülatör, kişisel

bilgisayarda tam ekran olarak görüntülenir.

Ana simülatör ekranı

Tezgah işlemi düğmesi

MDI düğmesi

MANUAL GUIDE i simülatörüyle, ana simülatör ekranı, fare

kullanılarak çalışabilen MDI düğme ekranı ve tezgah işlem düğmesi

ekranı görüntülenir. Ana simülatör ekranındaki bir yazılım tuşu

tıklatılarak veya kişisel bilgisayarın klavyesindeki F1-F12 arasındaki

bir tuşa basılarak bir yazılım tuşu işlemi gerçekleştirilebilir. Sayısal

değerler ve büyük harfler MDI düğmeleriyle veya kişisel bilgisayarın

klavyesiyle girilebilir. CNC'ye özel tuş girişi için, fareyle MDI

düğmelerini ya da tezgah işlem düğmelerini tıklatın. Simülatörü

durdurmak için, [{ ] tezgah işlem düğmesini tıklatın.

- 22 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.5

PARAMETRE

FS16i/18i/21i ile oluşturulan parametreler girilemez.

Bir FS16i/18i/21i parametresi kullanırken, parametreyi FS30i

biçimine dönüştürün.

FS30i biçimindeki parametreler değişiklik yapılmadan

kullanılabilir.

MANUAL GUIDE i fonksiyonuyla ilgili parametreler temel

olarak uyumludur.

Parametre verileri verilemez.

Parametre alışının yöntemi için, CD-ROM'da bulunan

"Standard_param\Readme_j.txt"'ye başvurun.

Standart parametreler CD-ROM'da saklanır. Dosya metin

düzenleyicisiyle düzenlenerek ve düzenlenen dosya okunarak

simülatör özelleştirilebilir.

6.6

KULLANIM KISITLAMALARI

Tam ekran görüntü kullanılarak simülasyon

MANUAL GUIDE i simülatörü, kişisel bilgisayarda tam ekran

kullanılarak yürütülür.

Bellek kartı giriş/çıkış fonksiyonu

A) Bellek kartından giriş ve çıkış için, kurulum klasörünün

altındaki bellek kartı klasörünü kullanın.

Bellek kartı giriş/çıkış fonksiyonu kullanılarak aşağıdakiler

alınabilir/verilebilir:

- NC programları

- Parametreler

- Takım veritabanı

B) Bellek kartı klasöründeki dosyanın adında uzantı bulunmalı

ve bu klasör adı en fazla 12 karakterden oluşmalıdır.

- 23 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.7

NOTLAR

Aşağıda listelenen ve operatör kılavuzunda açıklanan işlem ve

fonksiyonlar, MANUAL GUIDE i simülatörüyle kullanılamaz.

- MDI modunda işlem

- Manüel modda işlem (handle, jog)

- Çok yollu torna tezgahı fonksiyonu

- Takım yönetimi fonksiyonu

- Kurulum desteği fonksiyonu

Kişisel bilgisayar için MANUAL GUIDE i simülatörü FS30i ile

fonksiyonel bir uyumluluğa sahiptir fakat FS16i/18i/21i ile

özellik kısıtlamaları vardır.

Dış sinyallerin girildiği bu fonksiyonlar kullanılamaz.

Bu, hiper diş çekme teknolojisi fonksiyonuna karşılık gelmez.

- 24 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.8

SİMÜLATÖR TANIMLAMA DOSYASI BİÇİMİ

Simülatör tanımlama dosyası, özel bir biçimde CNC modeli ve

görüntüleme birimi gibi bilgilerin yazılı olduğu bir metin dosyasıdır.

Windows'un ini dosya biçimi kullanılır.

6.8.1

Açıklama

Bir açıklama yalnızca dosyanın üzerindeki aralıksız bir alanda

yazılabilir.

Bir açıklamanın tekli tırnak işaretiyle başlaması gerekir (').

Veri satırının yarısında başlayacak şekilde yazılı olan tekli bir tırnak

işareti (') takip eden karakter dizisini açıklamaz.

6.8.2

Bölüm

Aşağıdaki iki bölüm kullanılır:

Simulator_MachineSetting_MaxNumber

Simulator_MachineSettingn

(n harfi

0 ile maksimum Simulator_MachineSetting_MaxNumber

sayısı arasındaki bir sayıyı temsil eder.)

"Simulator_MachineSettingn" bölümündeki n harfinin ardışık olması

gerekmez fakat yinelenen bir sayı olmaması gerekir. n yinelenen bir

sayıysa, dosyanın üst kısmına daha yakın olan ayar seçilir. Bir ayara

maksimum tuş sayısından daha büyük bir son ek atanırsa, ayar

yapılmaz.

6.8.3

Tuş

Aşağıdaki tuşlar kullanılır:

maxnumber

cnctype

displaytype

pathtype

cnctype_title

from_dat_filepath

fileall_dat_filepath

srammgi_dat_filepath

mgidef_folderpath

mgidef_machine_type

userdef_filepath1

userdef_filepath2

keyini_filepath

virtual_memcard_folderpath

- 25 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.8.3.1

[Simulator_MachineSetting_MaxNumber] bölümü

Tuş adı

: maxnumber

Ana hat

: Dosyada bulunacak simülatör tanımlamaları için

maksimum bir alt simge değeri kodlayın.

Ayarlanacak karakter dizisi: Bulunacak maksimum alt simge sayısı

Açıklama

: Simülatör tanımlama dosyasındaki simülatör tanımla-

maları için maksimum bir alt simge değeri kodlayın. n

sayısı kadar Simulator_MachineSettingn bölümü

maksimum sayıya ulaşana kadar simülatör tanımlaması

için arama yapılır. Bulunan bir simülatör tanımlaması,

bir seçim iletişim kutusunda görüntülenir.

6.8.3.2

[Simulator_MachineSettingn] bölümü

Tuş adı

: name

Ana hat

: Bir simülatör tanımlamasına atanmış adı kodlayın.

Ayarlanacak karakter dizisi: Rasgele

Açıklama

: Bir simülatör tanımlamasına atanmış adı kodlayın.

Buraya kodlanan karakter dizisi, MGi yöneticisi

başlatıldığında görüntülenen tanımlama seçimi iletişim

kutusunda görüntülenir.

Tuş adı

: cnctype

Ana hat

: Bir CNC modeli kodlayın.

Ayarlanacak karakter dizisi: "FS16i", "FS18i", "FS21i", "FS30i"

Açıklama

: CNC modelini kodlayın. From.dat dosyası gibi, aşağıda

tanımlanan bir dosyayı okuma girişimi başarısız

olduğunda, MGi yöneticisi ini dosyasında kodlanan

model kullanılır.

Tuş adı

: displaytype

Ana hat

: Bir görüntü birimi türü kodlayın.

Ayarlanacak karakter dizisi

: "10.4", "15"

Açıklama

: Görüntü birimi türünü kodlayın. Şimdi, "10.4" veya "15"

belirtin.

Tuş adı

: pathtype

Ana hat

: Yol tipini kodlayın.

Ayarlanacak karakter dizisi: "T", "TT", "TTT", "M", "TM", vb.

Açıklama

: Yol tipini kodlayın. T serisi tek yollu kontrol için "T"

belirtin. T serisi iki yollu kontrol için "TT" belirtin. M

serisi için "M" belirtin. Bileşik kontrol için "TM"

belirtin.

Tuş adı

: cnctype_title

Ana hat

: Görüntü için CNC model adını ayarlayın.

Ayarlanacak karakter dizisi: Rasgele

Açıklama

: Görüntü için CNC model adını ayarlayın.

- 26 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

Tuş adı

: from_dat_filepath

Ana hat

: Seçilen bir simülatör tanımlamasına karşılık gelen

From.dat dosyasının ilgili yolunu kodlayın.

Ayarlanacak karakter dizisi: From.dat dosyasının ilgili yolu

Açıklama

: Seçilen bir simülatör tanımlamasına karşılık gelen

From.dat dosyasının ilgili yolunu belirtir. Buraya

kodlanan dosya, simülatör yürütme dizininin altındaki

bellek kartı dizinine "From.dat" adı altında kopyalanır.

Tuş adı

: fileall_dat_filepath

Ana hat

: Seçilen bir simülatör tanımlamasına karşılık gelen

file_all.dat dosyasının ilgili yolunu kodlar.

Ayarlanacak karakter dizisi: file_all.dat dosyasının ilgili yolu

Açıklama

: Seçilen bir simülatör tanımlamasına karşılık gelen

file_all.dat dosyasının ilgili yolunu belirtir. Buraya

kodlanan dosya, simülatör yürütme dizinine

"file_all.dat" adı altında kopyalanır.

Tuş adı

: srammgi_dat_filepath

Ana hat

: Seçilen bir simülatör tanımlamasına karşılık gelen

sram_mgi.dat dosyasının ilgili yolunu kodlayın.

Ayarlanacak karakter dizisi: sram_mgi.dat dosyasının ilgili yolu

Açıklama

: Seçilen bir simülatör tanımlamasına karşılık gelen

sram_mgi.dat dosyasının ilgili yolunu belirtir. Buraya

kodlanan dosya, simülatör yürütme dizinine

"sram_mgi.dat" adı altında kopyalanır.

Tuş adı

: mgidef_folderpath

Ana hat

: Seçilen

simülatör tanımlamasının KULLANIM

KILAVUZU tanımlamasının saklandığı klasörün ilgili

yolunu kodlayın.

Ayarlanacak karakter dizisi:

Bir MANUAL GUIDEtanımlama dosyasının ("\" ile

biten) saklandığı klasörün ilgili yolu.

Açıklama

: Seçilen

simülatör tanımlamasının KULLANIM

KILAVUZU tanımlamasının saklandığı klasörün ilgili

yolunu kodlayın. Buraya kodlanan klasörden, bir

sonrakinde belirtilen tanımlama dosyasının türüne uyan

bir MANUAL GUIDEtanımlama dosyası, dil dosyasıyla

birlikte simülatör yürütme dizinine kopyalanır.

Tuş adı

: mgidef_machine_type

Ana hat

: Bir MANUAL GUIDE tanımlama dosyası türü kodlar.

Ayarlanacak karakter dizisi:

"TURN_VERTICAL", "TURN_HORIZONTAL",

"MILLING_VERTICAL",

"MILLING_HORIZONTAL"

Açıklama

: Bir MANUAL GUIDEtanımlama dosyasının türünü

(T/M serisi, dikey/yatay) kodlayın. Buraya kodlanan

dosya, simülatör yürütme dizinine kopyalanır.

- 27 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

Tuş adı

: userdef_folderpath1

Ana hat

: Seçilen simülatör tanımlamasının kullanıcı tanımlama

dosyasının ilgili yolunu kodlayın.

Ayarlanacak karakter dizisi: Kullanıcı tanımlama dosyasının ilgili yolu

Açıklama

: Seçilen simülatör tanımlamasının kullanıcı tanımlama

dosyasının ilgili yolunu kodlayın. Buraya kodlanan

dosya, simülatör yürütme dizinine "cex2datu" adı altında

kopyalanır. İki kullanıcı tanımlama dosyasına kadar

belirtilebilir. Kullanıcı tanımlama dosyası gerekli

değilse bir sıfır karakter dizisi belirtin.

Tuş adı

: userdef_folderpath2

Ana hat

: Seçilen simülatör tanımlamasının kullanıcı tanımlama

dosyasının ilgili yolunu kodlayın.

Ayarlanacak karakter dizisi: Kullanıcı tanımlama dosyasının ilgili yolu

Açıklama

: Seçilen simülatör tanımlamasının kullanıcı tanımlama

dosyasının ilgili yolunu kodlayın. Buraya kodlanan

dosya, simülatör yürütme dizinine "cex3datu" adı altında

kopyalanır. İki kullanıcı tanımlama dosyasına kadar

belirtilebilir. Kullanıcı tanımlama dosyası gerekli

değilse bir sıfır karakter dizisi belirtin.

Tuş adı

: keyini_filepath

Ana hat

: Bir MDI tuşu ayar dosyasının ilgili yolunu kodlayın.

Ayarlanacak karakter dizisi: Bir MDI tuşu ayar dosyasının ilgili yolu

Açıklama

: MDI tuşlarının vb. düzenini belirten bir ayar dosyasının

ilgili yolunu kodlayın. Giriş tuşu belirlemesi için

karakter dizileri ve burada belirtilen dosyada saklanan

düğme görüntüsü konumları gibi bilgileri kullanarak

MGi yöneticisi, MGi yöneticisindeki MDI tuşlarını

görüntüler.

- 28 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.9

GÖRÜNTÜ VERİLERİ ini DOSYASI BİÇİMİ

Görüntü verileri ini dosyası, resimler ve düğmeler hakkındaki bilgilerin

belirtilen ekranda düzenlendiği bir metindir. Windows'un ini dosya

biçimi kullanılır.

6.9.1

Açıklama

Bir açıklama yalnızca dosyanın üzerindeki aralıksız bir alanda

yazılabilir.

Bir açıklamanın tekli tırnak işaretiyle başlaması gerekir (').

Veri satırının yarısında başlayacak şekilde yazılı olan tekli bir tırnak

işareti (') takip eden karakter dizisini açıklamaz.

6.9.2

Bölüm

Aşağıdaki bölümler kullanılır:

[settings]

[frame_mainscreen]

[cnctitle]

[softkey]

[frame_mdikey]

[mdikey]

[frame_functionkey]

[functionkey]

[settings]

: Genel ekran düzeni bilgilerini belirtir.

[frame_mainscreen] : CNC görüntü bölümündeki ekran bileşeni

konumları gibi bilgileri belirtir. Aşağıdaki

[cnctitle] ve

[softkey] bu çerçevede yer

almaktadır.

[cnctitle]

: CNC model başlık bölümü görüntü ayarı

[softkey]

: Yazılım tuşu görüntü ayarı

[frame_mdikey]

: MDI tuşu görüntüsü için çerçeve görüntüsü

ayarı

[mdikey]

: MDI tuşu görüntü ayarı

[frame_functionkey] : MDI tuşlarından başka, mod değiştirme tuşu

gibi tuşların görüntü ayarı

[functionkey]

: Mode değiştirme tuşu gibi tuşların görüntü ayarı

- 29 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.9.3

Tuş

Tuşlar, bölüm temelinde açıklanmaktadır.

6.9.3.1

[settings] bölümü

Tuş adı

: bgcolor

Ana hat

: Bir arkaplan rengi belirtir.

Ayarlama yöntemi : bgcolor = r, g, b

0 ile 255 arasında bir renk belirtir r, g ve b.

Örnek: Gri arkaplan rengi olarak belirtilmiştir.

bgcolor = 128,128,128

Ayrıntılar

: Kırmızı

(r), yeşil

(g) ve mavi

(b)'nin aydınlık

değerine göre bir arkaplan rengi belirtir. Aydınlık

değeri 0 ile 255 arasındadır. 255'ten büyük bir değer

belirtildiğinde, 255 seçimi yapıldı varsayılır. Burada

belirtilen arkaplan rengi, tüm ekran ve çerçeveler için

arkaplan rengi olarak kullanılır.

Tuş adı

: cncscrn_offsetx, cncscrn_offsety

Ana hat

: Bir CNC görüntü bölümü uygulamasının görüntü

konumunu belirtin.

Ayarlama yöntemi : cncscrn_offsetx = x

: cncscrn_offsety = y

Her bir x ve y, ekranın sol üst köşesinden piksel

sayısını temsil eder.

Örnek:

Ekranın sol üst köşesinden CNCScrn.exe

görüntülenir (320,60).

cncscrn_offsetx=320

cncscrn_offsety=60

Ayrıntılar

: Piksel olarak bir CNC görüntü bölümü uygula-

masının görüntü konumunu belirtin. Ekranın sol üst

köşesi için (x,y) = (0,0) olacak şekilde, piksel olarak

(x,y) belirtin. Bir NC çerçeve resmi görüntü-

lendiğinde, örneğin, (x,y)'yi uygun bir konumda CNC

görüntü bölümünü görüntülemesi için belirtin.

Tuş adı

: layout

Ana hat

: MDI tuşlarının düzenini kodlayın.

Ayarlama yöntemi : layout = QWERTY | ONG-M | ONG-T | MINI-M |

MINI-T

Örnek:

MDI tuşları için QWERTY düzeni seçilir.

layout=QWERTY

Ayrıntılar

: Belirtilen bir karakter dizisi kullanarak MDI

tuşlarının düzenini ayarlayın. Burada, yalnızca bir

düzen adı belirtilir. Tuşların gerçek düzeni burada

belirlenmez.

- 30 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.9.3.2

[frame_mainscreen] bölümü

Tuş adı

: image

Ana hat

: MGi yöneticisinin CNC görüntü bölümü alanında

görüntülenecek resmin yolunu belirtin.

Ayarlama yöntemi : image = drive:\dir1...\filename

Örnek: image=.\image\frameFS30i.bmp

Ayrıntılar

: CNC ekran bölümünde görüntülenecek olan çerçeve

resminin yolunu belirtin. Çerçeve görüntülen-

mediğinde tuş kodlamasının kendisini siler. Mutlak

yol veya ilgili yolun her ikisi kullanılabilir.

Kullanılabilir resim dosyası tipleri, bmp, jpg ve

gif'dir. Bir resmin boyutu, çerçevenin boyutuyla

eşleşmelidir. Çerçeveyi aşan bu kısımlar görüntü-

lenmez. Çerçeve boyutuna erişemeyen bu kısımlar

bgcolor tarafından belirtilen renk kullanılarak

doldurulur.

Tuş adı

: visible

Ana hat

: Ana çerçevenin görüntülenip görüntülenmeyeceğini

belirtin.

Ayarlama yöntemi : visible = 0 | 1

Örnek: Ana çerçeve görüntülendiğinde

visible=1

Ayrıntılar

: Ana çerçevenin görüntülenip görüntülenmeyeceğini

belirtin. 0 belirtildiğinde, ana çerçeve görüntülenmez.

1 belirtildiğinde, ana çerçeve görüntülenir. Ana

çerçevede NC başlığı ve yazılım tuşları bulunur. Bu

nedenle, ana çerçeveyi görüntülememek için

belirtildiğinde, CNC görüntü bölümü görüntülenir

fakat başlık ve yazılım tuşları görüntülenmez.

Tuş adı

: left, top, width, height

Ana hat

: Ana çerçevenin görüntü konumunu ve boyutunu

belirtin.

Ayarlama yöntemi : left = sol

top = üst

width = genişlik

height = yükseklik

Örnek: Ana çerçeve konumu

(230,20) ve ana

çerçeve boyutu (800,600) olduğunda

left=230

top=20

width=800

height=600

Ayrıntılar

: Piksel olarak ana çerçevenin görüntü konumunu ve

boyutunu belirtir. Görüntü konumu belirtimi için

ekranın üst-sol köşesinin (left,top) = (0,0) olduğunu

varsayın. Bir resim yapıştırılacağı zaman boyutun

resim boyutuyla eşleşmesi gerekir.

- 31 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.9.3.3

[cnctitle] bölümü

Tuş adı

: image

Ana hat

: Ana çerçeve içinde görüntülenecek bir başlık

resminin yolunu belirtin.

Ayarlama yöntemi : image = drive:\dir1...\filename

Örnek: image=.\image\titleFS30i.bmp

Ayrıntılar

: Görüntülenecek bir başlık resmini saklayarak dosya

yolunu belirtin. Mutlak yol veya ilgili yolun her ikisi

kullanılabilir. Resim tuşunun kendisi silindiğinde,

hiçbir resim görüntülenmez fakat simülatör

tanımlamasında belirtilen başlığın karakter dizisi

metin olarak görüntülenir. Kullanılabilir resim

dosyası tipleri, bmp, jpg ve gif'dir. Bir resmin boyutu,

çerçevenin boyutuyla eşleşmelidir. Çerçeveyi aşan bu

kısımlar

görüntülenmez.

Çerçeve boyutuna

erişemeyen bu kısımlar bgcolor tarafından belirtilen

renk kullanılarak doldurulur.

Tuş adı

: visible

Ana hat

: Başlık bölümünün görüntülenip

görüntülenmeyeceğini belirtin.

Ayarlama yöntemi : visible = 0 | 1

Örnek:

Başlık bölümü görüntülendiğinde

visible=1

Ayrıntılar

: Başlığın görüntülenip görüntülenmeyeceğini belirtin.

0 belirtildiğinde, başlık görüntülenmez.

1 belirtil-

diğinde, başlık görüntülenir. Örneğin ana çerçeveye

yapıştırılan bir resimde zaten başlık varsa,

seçeneğini belirleyin, böylece ek olarak bir başlık

çizilmesi gerekmez.

Tuş adı

: left, top, width, height

Ana hat

: Başlık bölümünün görüntü konumunu ve boyutunu

belirtin.

Ayarlama yöntemi : left = sol

top = üst

width = genişlik

height = yükseklik

Örnek:

Başlık bölümünün görüntü konumu

(540,180) ve başlık bölümünün boyutu

(7000,400) olduğunda

left=540

top=180

width=7000

height=400

Ayrıntılar

: Twip olarak başlık bölümünün görüntü konumunu ve

boyutunu belirtin. Ana çerçevenin sol üst köşesi

(left,top) = (0,0) olacak şekilde, ana çerçevede ilgili

koordinatlar olarak istenilen bir görüntü konumu

belirtir. Bir resim yapıştırılacağı zaman boyutun

resim boyutuyla eşleşmesi gerekir.

- 32 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.9.3.4

[softkey] bölümü

Tuş adı

: keynum

Ana hat

: Ana çerçevede görüntülenen ve yazılım tuşları olarak

çalışan düğmelerin sayısını belirtin.

Ayarlama yöntemi : keynum = n

Örnek:

12 yazılım tuşu kullanıldığında

keynum=12

Ayrıntılar

: Ana çerçevede görüntülenen ve fonksiyon tuşları

olarak kullanılan düğmelerin sayısını belirtin. Burada

belirtilen düğme sayısı sonraki okunacak olan bilgi

öğelerine basan tuş sayısını belirtmek için kullanılır.

Tuş adı

: keyn (n: keynum-1'e göre 0)

Ana hat

: Bir tuş olarak kullanılacak bir düğmeye atanacak olan

bir ayarı kodlayın.

Ayarlama yöntemi : keyn = key1, key2, x, y, imagefile

Örnek:

Birinci yazılım tuşu, F1 tuşunun işlemine

atandığında, ekran konumu

(900,8220)

olur ve yapıştırılacak bir resim belirtilir


Ayrıntılar

: Yazılım tuşu olarak atanacak bir düğmenin ayar

bilgilerini kodlayın. Aşağıdaki bilgilerin ayarlanması

gerekir:

key1

Bir düğmeye basıldığında CNC görüntü

bölümü uygulamasına iletilecek tuş

bilgisini (daha sonra açıklanacak) belirtin.

key2

SHIFT düğmesi basılı tutulurken bir

düğmeye basıldığında CNC görüntü

bölümü uygulamasına geçiş yapacak tuş

bilgisini belirtin.

x, y

Twip olarak bir düğmenin görüntü konu-

munu belirtin. Ekran konumu ayarı için,

ana çerçevenin sol üst köşesi (x,y) = (0,0)

olacak şekilde, ana çerçevede ilgili

koordinatları belirtin.

Imagefile Bir düğmeye yapıştırılacak resim

dosyasının yolunu belirtin. Bir yazılım

tuşunun resim boyutu, simülatör tanımla-

masında belirtilen CNC modeli FS30i

olduğunda 28×28, diğer durumlarda ise

33×18'dir.

- 33 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.9.3.5

[frame_mdikey] bölümü

Tuş adı

: image

Ana hat

: MDI tuşu görüntüsü için çerçeve olarak görüntü-

lenecek bir resmin yolunu belirtin.

Ayarlama yöntemi : image = drive:\dir1...\filename

Örnek: image=.\image\frameQWERTY.bmp

Ayrıntılar

: MDI tuşlarında görüntülenecek olan çerçeve

resminin yolunu belirtin. Çerçeve görüntülen-

mediğinde tuş kodlamasının kendisini silin. Mutlak

yol veya ilgili yolun her ikisi kullanılabilir.

Kullanılabilir resim dosyası tipleri, bmp, jpg ve

gif'dir. Bir resmin boyutu, çerçevenin boyutuyla

eşleşmelidir. Çerçeveyi aşan bu kısımlar görüntü-

lenmez. Çerçeve boyutuna erişemeyen bu kısımlar

bgcolor tarafından belirtilen renk kullanılarak

doldurulur.

Tuş adı

: visible

Ana hat

: MDI tuş ekranı için bir çerçevenin görüntülenip

görüntülenmeyeceğini belirtin.

Ayarlama yöntemi : visible = 0 | 1

Örnek:

MDI tuş görüntüsü için bir çerçeve

görüntülendiğinde

visible=1

Ayrıntılar

: MDI tuş ekranı için bir çerçevenin görüntülenip

görüntülenmeyeceğini belirtin. 0 belirtildiğinde, MDI

görüntüsü için bir çerçeve görüntülenmez.

belirtildiğinde, MDI tuş görüntüsü için bir çerçeve

görüntülenir.

0 belirtildiğinde, MDI tuşları

görüntülenmez.

Tuş adı

: left, top, width, height

Ana hat

: MDI tuş görüntüsü için bir çerçeve görüntü konumu

ve boyutu belirtin.

Ayarlama yöntemi : left = sol

top = üst

width = genişlik

height = yükseklik

Örnek:

MDI tuşu görüntüsü için bir çerçeve

görüntü konumu

(230,20) ve boyutu

(800,600) olduğunda

left=230

top=20

width=800

height=600

Ayrıntılar

: Piksel olarak MDI tuş görüntüsü için bir çerçeve

görüntü konumu ve boyutu belirtin. Görüntü konumu

belirtimi için ekranın üst-sol köşesinin (left,top) =

(0,0) olduğunu varsayın. Bir resim yapıştırılacağı

zaman boyutun resim boyutuyla eşleşmesi gerekir.

- 34 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.9.3.6

[mdikey] bölümü

Tuş adı

: keynum

Ana hat

: MDI tuş ekranı için bir çerçevede görüntülenecek

düğme sayısını belirtin ve MDI tuşları olarak

çalıştırın.

Ayarlama yöntemi : keynum = n

Örnek:

66 MDI tuşu kullanıldığında

keynum=66

Ayrıntılar

: MDI tuş ekranı için bir çerçevede görüntülenecek

düğme sayısını belirtin ve MDI tuşları olarak

çalıştırın. Burada belirtilen düğme sayısı sonraki

okunacak olan bilgi öğelerine basan tuş sayısını

belirtmek için kullanılır.

Tuş adı

: keyn (n: keynum-1'e göre 0)

Ana hat

: Bir tuş olarak kullanılacak bir düğmeye atanacak olan

bir ayarı kodlayın.

Ayarlama yöntemi : keyn = key1, key2, x, y, imagefile

Örnek:

Birinci MDI tuşu, "O" tuşunun işlemine

atandığında, ekran konumu (6020,1350)

olur ve yapıştırılacak bir resim belirtilir


Ayrıntılar

: MDI tuşu olarak atanacak bir düğmenin ayar

bilgilerini kodlar. Aşağıdaki bilgilerin ayarlanması

gerekir:

key1

Bir düğmeye basıldığında CNC görüntü

bölümü uygulamasına iletilecek tuş

bilgisini (daha sonra açıklanacak) belirtin.

key2

SHIFT düğmesi basılı tutulurken bir

düğmeye basıldığında CNC görüntü

bölümü uygulamasına geçiş yapacak tuş

bilgisini belirtin.

x, y

Twip olarak bir düğmenin görüntü

konumunu belirtin. Görüntü konumu

ayarı için, MDI tuş görüntüsü çerçe-

vesinin sol üst köşesi (x,y) = (0,0) olacak

şekilde, MDI tuş görüntüsü çerçevesinde

ilgili koordinatları belirtin.

ImagefileBir düğmeye yapıştırılacak

resim dosyasının yolunu belirtin. Bir

yazılım tuşu için resim boyutu,

36×36

pikseldir.

- 35 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.9.3.7

[frame_functionkey] bölümü

Tuş adı

: image

Ana hat

: Fonksiyon tuşu görüntüsü için çerçeve olarak

görüntülenecek bir resmin yolunu belirtin.

Ayarlama yöntemi : image = drive:\dir1...\filename

Örnek: image=.\image\frameFunc.bmp

Ayrıntılar

: Fonksiyon tuşlarında görüntülenecek olan çerçeve

resminin yolunu belirtin. Çerçeve görüntülenme-

diğinde tuş kodlamasının kendisini silin. Mutlak yol

veya ilgili yolun her ikisi kullanılabilir. Kullanılabilir

resim dosyası tipleri, bmp, jpg ve gif'dir. Bir resmin

boyutu,

çerçevenin

boyutuyla

eşleşmelidir.

Çerçeveyi aşan bu kısımlar görüntülenmez. Çerçeve

boyutuna erişemeyen bu kısımlar bgcolor tarafından

belirtilen renk kullanılarak doldurulur.

Tuş adı

: visible

Ana hat

: Fonksiyon tuşu ekranı için bir çerçevenin

görüntülenip görüntülenmeyeceğini belirtin.

Ayarlama yöntemi : visible = 0 | 1

Örnek:

Fonksiyon tuşu görüntüsü için bir çerçeve

görüntülendiğinde

visible=1

Ayrıntılar

: Fonksiyon tuşu ekranı için bir çerçevenin görün-

tülenip görüntülenmeyeceğini belirtin.

0 belirtildi-

ğinde, fonksiyon görüntüsü için bir çerçeve

görüntülenmez.

1 belirtildiğinde, fonksiyon tuşu

görüntüsü için bir çerçeve görüntülenir.

belirtildiğinde, fonksiyon tuşları görüntülenmez.

Tuş adı

: left, top, width, height

Ana hat

: Fonksiyon tuşu görüntüsü için bir çerçeve görüntü

konumu ve boyutu belirtin.

Ayarlama yöntemi : left = sol

top = üst

width = genişlik

height = yükseklik

Örnek:

Fonksiyon tuşu görüntüsü için bir çerçeve

görüntü konumu

(230,20) ve boyutu

(800,600) olduğunda

left=230

top=20

width=800

height=600

Ayrıntılar

: Piksel olarak fonksiyon tuşu görüntüsü için bir

çerçeve görüntü konumu ve boyutu belirtin. Görüntü

konumu belirtimi için ekranın üst-sol köşesinin

(left,top)

(0,0) olduğunu varsayın. Bir resim

yapıştırılacağı zaman boyutun resim boyutuyla

eşleşmesi gerekir.

- 36 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

6.9.3.8

[functionkey] bölümü

Tuş adı

: keynum

Ana hat

: Fonksiyon tuşu ekranı için bir çerçevede görüntü-

lenecek düğme sayısını belirtin ve fonksiyon tuşları

olarak çalıştırın.

Ayarlama yöntemi : keynum = n

Örnek:

İki fonksiyon tuşu kullanıldığında

keynum=2

Ayrıntılar

: İşlev tuşu ekranı için bir çerçevede görüntülenecek

düğme sayısını belirtin ve fonksiyon tuşları olarak

çalıştırın. Burada belirtilen düğme sayısı sonraki

okunacak olan bilgi öğelerine basan tuş sayısını

belirtmek için kullanılır.

Tuş adı

: keyn (n: keynum-1'e göre 0)

Ana hat

: Bir tuş olarak kullanılacak bir düğmeye atanacak olan

bir ayarı kodlayın.

Ayarlama yöntemi : keyn = key1, key2, x, y, imagefile

Örnek:

Birinci fonksiyon tuşu, "auto" tuşunun

işlemine atandığında, ekran konumu

(450.660) olur ve yapıştırılacak bir resim

belirtilir


Ayrıntılar

: Fonksiyon tuşu olarak atanacak bir düğmenin ayar

bilgilerini kodlayın. Aşağıdaki bilgilerin ayarlanması

gerekir:

key1

Bir düğmeye basıldığında CNC görüntü

bölümü uygulamasına iletilecek tuş

bilgisini (daha sonra açıklanacak) belirtin.

key2

SHIFT düğmesi basılı tutulurken bir

düğmeye basıldığında CNC görüntü

bölümü uygulamasına geçiş yapacak tuş

bilgisini belirtin.

x, y

Twip olarak bir düğmenin görüntü konu-

munu belirtin. Görüntü konumu ayarı için,

fonksiyon tuşu görüntü çerçevesinin sol

üst köşesi (x,y)

= (0,0) olacak şekilde,

fonksiyon tuşu görüntü çerçevesinde ilgili

koordinatları belirtin.

Imagefile Bir düğmeye yapıştırılacak resim

dosyasının yolunu belirtin. Bir yazılım

tuşu için resim boyutu, 36×36 pikseldir.

- 37 -

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

GENEL

B-63874TR/05

6.9.3.9 Bir düğmeye basıldığında geçilecek bilgiler

Bir görüntü verileri ini dosyasında yazılım tuşları, MDI tuşları ve

fonksiyon tuşları gibi düğmeleri belirtirken, düğmelere basıldığında

CNC görüntü bölümü uygulamasına geçecek olan tuş bilgilerini belirtir.

Tuş özelliklerinin biçimi aşağıda açıklanmıştır.

Düğme ayarlarının biçimi aşağıdaki gibidir:

Ayarlama yöntemi : keyn = key1, key2, x , y, imagefile

keyn düğmesine basıldığında "a" düğmesine basılmasını atamak için,

key1'e "a" kodlar. SHIFT tuşu basılı durumdayken, tuşa basıldığında

"b" girmek için, key2'de "b" kodlar.

Örnek: keyn = a, b, x , y, imagefile

* Burada kodlanan bir karakter, CNC görüntü bölümü uygula-

masına giriştir. Bu nedenle, CNC görüntü bölümü uygulaması

tarafından desteklenmeyen bir karakter kodlandığında, önceden

kestirilemeyecek işlemle sonuçlanır.

Aşağıdaki tabloda CNC tuşları ve bunlara karşılık gelen karakter

dizileri gösterilmektedir. Bir ini dosyasında, çalıştırılacak CNC

tuşlarına karşılık gelen karakter dizilerini kodlayın.

- 38 -

B-63874TR/05

GENEL

6. KİŞİSEL BİLGİSAYAR İÇİN MANUAL GUIDE i SIMÜLATÖRÜ

CNC tuşu

Karşılık gelen

CNC tuşu

Karşılık gelen

karakter dizisi

－

．

(

{(}

)

{)}

VİRGÜL

(Karşılık gelen

karakter dizisi yok)

{+}

[

]

(Karşılık gelen

karakter dizisi yok)

BOŞLUK

CNC tuşu

Karşılık gelen

CNC tuşu

Karşılık gelen

karakter dizisi

RESET

SOFTKEY 1

HELP

{'}

SOFTKEY 2

SHIFT

SOFTKEY 3

ALTER

SOFTKEY 4

INSERT

SOFTKEY 5

DELETE

DEL

SOFTKEY 6

INPUT

{ENTER}

SOFTKEY 7

PAGEUP

PDUP

SOFTKEY 8

PAGEDOWN

PGDN

SOFTKEY 9

SOFTKEY 10

DOWN

SOFTKEY 11

LEFT

SOFTKEY 12

RIGHT

SOFTKEY 13

MEM MODE

SOFTKEY 14

EDIT MODE

SOFTKEY 15

EXIT

%{F4}

SOFTKEY 16

SOFTKEY L

SOFTKEY 17

SOFTKEY R

SOFTKEY 18

SOFTKEY 19

- 39 -

FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 2
