13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2370 -

Deciding the point of the least power consumption

Adjustment of spindles’ torque is required so that Eco level 0 means normal machining and Eco level 3
means machining with the least power consumption as shown in Fig. 13.1.22 (b).
No adjustment is needed for Eco level 0 because this is normal setting.
Adjust suppression on spindles’ torque at acceleration/deceleration (torque override) so that the sum of
power consumption in spindles, servos and peripherals is minimum at Eco level 3.
Eco levels 1 and 2 are automatically decided as settings dividing between Eco level 0 and 3 equally.
Refer to below for detailed explanations on torque overrides.


NOTE

1  In spindle speed control mode, the torque command is limited at

acceleration/deceleration according to the setting of torque overrides. In spindle
synchronization control mode and in rigid tapping mode, the time constants for
acceleration/deceleration are set longer according to the torque overrides.

2  If more detailed selection of an Eco level is needed, set bit 0 (ELV) of the

parameter No. 24303 to 1, which enhances divisions of Eco levels from 4 to 8.



About torque override

Torque override and output

Spindles’ torque at acceleration/deceleration used in eco-machining is that in normal machining
multiplied by torque override.
When torque override is set to 100%, torque in eco-machining is the same as that in normal machining.
If torque override is set to 50%, the torque becomes half.


Sorts of torque overrides

There are three torque overrides; one is for spindle speed control mode, one is for spindle synchronization
control mode and the other is for rigid tapping mode.


Relation between Torque overrides and Eco levels

The relation between torque overrides and Eco levels is shown as follows:

-

Eco level 0 means normal machining, where torque overrides are equal to 100%.

-

Eco level 3 means machining with torque overrides specified by the parameters Nos. 11397, 11398
and 5260. Note that these parameters can be changed on Eco setting screen.

-

Eco levels 1 and 2 are defined as machining with torque overrides dividing between Eco level 0
(torque override 100%) and 3 equally. When the parameter No.11397 is set to 70, for example,
torque override of Eco level 1 is equal to 90% and that of level 2 is equal to 80%.



NOTE

1  When the number of divisions of Eco levels is equal to 8 (bit 0 (ELV) of the

parameter No.24303 is set to 1), torque overrides for level 7 are specified by the
parameters Nos. 11397, 11398 and 5260. Eco levels 1 to 6 are defined as
machining with torque overrides dividing between Eco level 0 and 7 equally.

2  Decimal sections of torque overrides are half adjusted.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2371 -

Setting Details

Obtaining power consumption in peripheral devices

Power consumption in peripheral devices is calculated by average power and running time of each device.
Specify average power and reference PMC address, which is used to detect ON/OFF state of each device,
on Power consumption setting screen (Fig. 13.1.22 (c)).
Up to 8 devices can be recorded for each path.
Complete this setting by the examples below.
Refer to Operator’s Manual (Common to  Lathe System/Machining Center System) (B-64694EN) for
detailed operations on Power consumption setting screen.


NOTE



This setting is required for each path in multi-path systems.





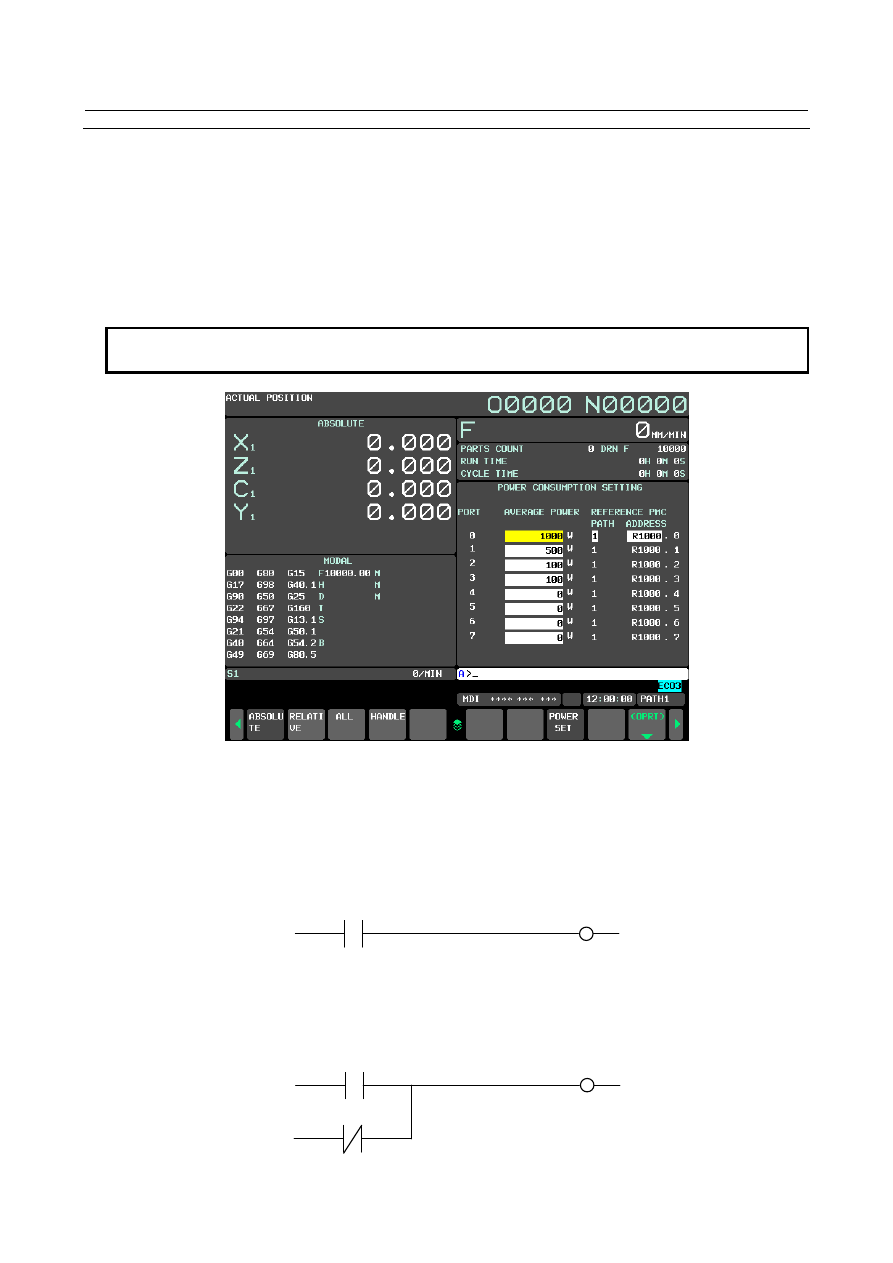

Fig. 13.1.22 (c) Power consumption setting screen



Examples

1

Complete setting by the examples below, corresponding to the ways to utilize devices.



In the case of a device switched ON/OFF during automatic operation:



Set 100W and R1000.0 into average power and PMC address of Port 0 respectively.



Use ladder programs including the ladder like below and set ON/OFF state of the device to the
address.



ON/OFF of device 1

R1000.0




2

In the case of a device always in operation during automatic operation:

Set 100W and R1000.1 into average power and PMC address of Port 1 respectively.
Use ladder programs including the ladder like below and set ON state of the device to the address at

any time.



Always ON

R1000.1





13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2372 -

3

In the case of a device whose power varies during operation:



Set 100W/R1000.2 to Port 2, 200W/R1000.2 to Port 3 and 300W/R1000.4 to Port 4 respectively.



Use ladder programs including the ladders like below.



Change addresses to set ON state of the device according to power consumption of the device.



 ON of device 3 (100W)

R1000.2

R1000.3

R1000.4

ON of device 3 (200W)

ON of device 3 (300W)




4

In the case of a device used in multiple paths:



Divide average power by the number of paths and input the calculated value for each path.



When paths 1 and 2 use the same device with average power 100W, for example, 50W is assumed to
be input to Port 0 of path 1 and Port 0 of path 2. ON/OFF state of the device is needed to set into the
addresses specified in Port 0 of path 1 and 2 respectively.



Deciding the point of the least power consumption

Deciding the point of the least power consumption is performed on Eco setting screen.
Decide torque override for Eco level 3 with the help of data of power consumption and cycletime
obtained by actual operations so that total power consumption is minimum at Eco level 3. Adjust torque
override referring to the example below.
Refer to Operator’s Manual (Common to Lathe System/Machining Center System) (B-64694EN) for
detailed operations on Eco setting screen.


Example

Decide setting for the least power consumption by repeating operations at different torque overrides like
below.

1

Set bit 0 (ELV) of the parameter No.24303 to 1 in order to enhance divisions of Eco levels from 4 to
8. In addition, switch the displayed unit of power consumption into “Wh” by soft-key operations.
These settings make it possible to decide the point of the least power consumption more precisely,
though these are not indispensable.

2

Set bit 0 (PWE) of the parameter No.8900 to 1 so that torque override for Eco level 7 can be input
on Eco setting screen.

3

Set torque override for Eco level 7 to 30%.

4

Operate a test program at each Eco level 0 to 7 and obtain data of power consumption and cycletime
(An example of the result is shown in Fig. 13.1.22 (d).).



A test program including more acceleration/deceleration of spindles makes it possible to decide the
point of the least power consumption more precisely because torque override effects on
acceleration/deceleration of spindles.

5

Assume the range of torque overrides minimizing power consumption from the graph on Eco setting
screen (Fig. 13.1.22 (d)  shows that torque override minimizing power consumption is between 60
and 80.).

6

Set torque override for Eco level 7 to 60%, which is the minimum value of the range assumed in 0th
step above.

7

Operate the test program at each Eco level 0 to 7 again and obtain data of power consumption and
cycletime (An example of the result is shown in Fig. 13.1.22 (e)).

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2373 -

8

Assume the range of torque overrides minimizing power consumption again (Fig. 13.1.22 (e) shows
that torque override minimizing power consumption is between 66 and 77.).

9

Repeat above operations in order to assume desired torque override more precisely.

10  After finishing this adjustment, set bit 0 (ELV) of the parameter No.24303 to 0 (set the number of

divisions of Eco levels to 4), if needed.



NOTE

1  When using spindle synchronization control or rigid tapping, decision of the point

of the least power consumption is needed for spindle synchronization control
mode or for rigid tapping mode respectively, as well as for spindle speed control
mode.

2  With multiple spindles, decision of the point of the least power consumption is

needed for each spindle.





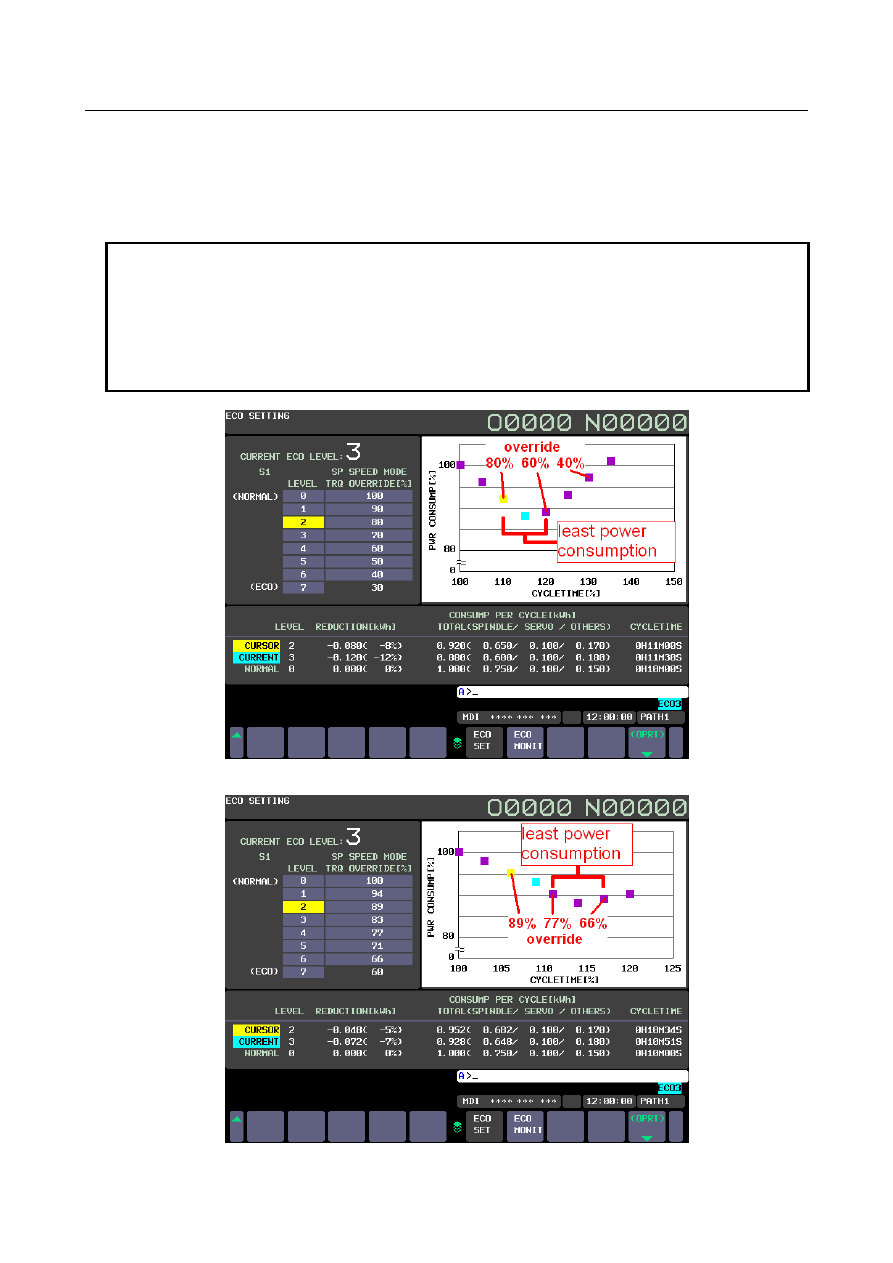

Fig. 13.1.22 (d) Deciding the point of the least power consumption 1





Fig. 13.1.22 (e) Deciding the point of the least power consumption 2



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2374 -

Restriction

This function can be used when Energy saving level selecting function is available in all spindle
amplifiers.
In addition, analog spindles cannot be used in this function.


Diagnosis data

  Accumulated power consumption

4923



Accumulated power consumption in servo axes



4933



Accumulated power consumption in spindle axes



4943



Accumulated power consumption in peripheral devices



4953



Accumulated reduction of power consumption





[Data type]  2-Word



[Unit of data]  0.001kWh

[Valid data range]  -2147483648 to 2147483647



NOTE



These data have been accumulated since last clear operation.
These data are not cleared by power off.



Parameter

11397



Minimum torque overrides at acceleration/deceleration in spindle speed control mode



[Input type]  Parameter input



[Data type]  Byte spindle



[Unit of data]  %

[Valid data range]  0 to 100

Set minimum torque override at acceleration/deceleration in spindle speed control mode.
This value corresponds to Eco level 3 (when bit 0 (ELV) of the parameter No.24303 is set
to 0) or Eco level 7 (when bit 0 (ELV) of the parameter No.24303 is set to 1).

When torque override is set to 50%, for example, time constant for
acceleration/deceleration gets twice.
Note that 0% is considered as 100%.
If eco-machining is not necessary, please set 0 or 100 in this parameter.

When bit 0 (PWE) of the parameter No.8900 is set to 1, this value can be changed on Eco
setting screen.


NOTE



This parameter requires the option of Energy saving level selecting
function.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2375 -

11398



Minimum torque overrides at acceleration/deceleration in spindle synchronization control mode



[Input type]  Parameter input



[Data type]  Byte spindle



[Unit of data]  %

[Valid data range]  0 to 100

Set minimum torque override at acceleration/deceleration in spindle synchronization
control mode.
This value corresponds to Eco level 3 (when bit 0 (ELV) of the parameter No.24303 is set
to 0) or Eco level 7 (when bit 0 (ELV) of the parameter No.24303 is set to 1).

When torque override is set to 50%, for example, time constant for
acceleration/deceleration gets twice.
Note that 0% is considered as 100%.
If eco-machining is not necessary, please set 0 or 100 in this parameter.

When bit 0 (PWE) of the parameter No.8900 is set to 1, this value can be changed on Eco
setting screen.


  CAUTION



Machine or work can be damaged by out-of-synchronization when
torque overrides of spindles in synchronization control mode differ
from each other. This is because this function differs the time
constant for acceleration/deceleration in spindle synchronization
mode.

Set a common value for spindles belonging to the same group of

synchronization.



NOTE



This parameter requires the option of Energy saving level selecting
function.



5260



Minimum torque overrides at acceleration/deceleration in rigid tapping



[Input type]  Parameter input



[Data type]  Byte spindle



[Unit of data]  %

[Valid data range]  0 to 100

Set minimum torque override at acceleration/deceleration in rigid tapping.
This value corresponds to Eco level 3 (when bit 0 (ELV) of the parameter No.24303 is set
to 0) or Eco level 7 (when bit 0 (ELV) of the parameter No.24303 is set to 1).

When torque override is set to 50%, for example, time constant for
acceleration/deceleration gets twice.
Note that 0% is considered as 100%.
If eco-machining is not necessary, please set 0 or 100 in this parameter.

When bit 0 (PWE) of the parameter No.8900 is set to 1, this value can be changed on Eco
setting screen.


NOTE



This parameter requires the option of Energy saving level selecting
function.



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2376 -

11399



Conversion factor from power consumption (kWh) to carbon-dioxide emission (kg)



[Input type]  Parameter input



[Data type]  Word



[Unit of data]  0.001kgCO2/kWh

[Valid data range]  0 to 1000

Specify conversion factor from power consumption (kWh) to carbon-dioxide emission
(kg). Adjust the value to correspond to power supplying circumstances in the area where
a machine is used.
If 0 or invalid value is specified, 0.555kgCO2/kWh is used as the conversion factor.


NOTE



This parameter requires the option of Energy saving level selecting
function.







#7

#6

#5

#4

#3

#2

#1

#0

24303















EEP

ELV





[Input type]  Parameter input



[Data type]  Bit



NOTE



When at least one of these parameters is set, the power must be
turned off before operation is continued.





#0  ELV

  Divisions of Eco levels are

0:

4 levels.

1:

8 levels.



NOTE



This parameter requires the option of Energy saving level selecting
function.

If this parameter is changed, adjust the parameters Nos. 11397,

11398 and 5260 again.

If the current Eco level gets invalid because of change in this

parameter, the current Eco level is set to Eco level 0.





#1  EEP

  An Eco level is

0:

Not specified in each path.



The Eco level is common for all paths.

1:

Specified in each path.



  CAUTION

Machine or work can be damaged by out-of-synchronization when

Eco levels of spindles in synchronization control mode differ from
each other. This is because this function differs the time constant
for acceleration/deceleration in spindle synchronization mode.

Set “0” without fail when using spindle synchronization control

between paths.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2377 -

NOTE



This parameter requires the option of Energy saving level selecting
function.
When this parameter is set to “0” from “1”, the current Eco level is
set to the Eco level of path 1 before changing this parameter.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Power consumption monitoring screen

Eco setting screen

Eco monitoring screen

Power consumption setting screen



13.1.23

Simultaneous Displaying Axis Number Expansion Function

Overview

The number of axis data “current position“ and “Distance to go” that are displayed on the same screen
can be expanded up to 20.





Explanation

In initial setting, the maximum number of simultaneous displaying axis of current position is for 5. In this
function, the maximum number of simultaneous displaying axes can be selected from 5, 10 and 20 axes
by setting the parameter No.11305.
The relation of the maximum number of simultaneous displaying axes and the set value of parameter is
shown in the following table.


Table. 13.1.23 (a) The related of the maximum number of simultaneous displaying axes

and the set value of parameter

Maximum number of simultaneous displaying axes

Parameter (No.11305)

5

0

10

1

20

2


When the number of axes is more than that of the maximum number of simultaneous displaying axis, you
can change to the axis coordinates of the remainder by pressing the chapter selection soft key.
