#4  CCR

  Addresses used for chamfering

0:

Address is “I”, “J”, or “K”.
In direct drawing dimension programming, addresses ",C", ",R",  and ",A" (with
comma) are used in stead of "C", "R", and "A".

1:

Address is “C”.
Addresses used for direct drawing dimension programming are  "C", "R", and "A"
without comma.



NOTE

If this bit (CCR) is set to 0, the function for changing the
compensation direction by specifying I, J, or K in a G01 block in the
cutter compensation/ tool nose radius compensation mode cannot
be used.



If this bit (CCR) is set to 1 when address C is used as an axis
name, the chamfer function cannot be used.







#7

#6

#5

#4

#3

#2

#1

#0

3453

















CRD























[Input type]  Setting input



[Data type]  Bit path





#0  CRD

  About  the functions of chamfering or corner R and direct drawing  dimension

programming,
0:

Chamfering or corner R is enabled.

1:

Direct drawing dimension programming is enabled.







#7

#6

#5

#4

#3

#2

#1

#0

5105

















SBC





[Input type]  Parameter input



[Data type]  Bit path





#0  SBC

  In a drilling canned cycle, chamfer cycle, or corner rounding cycle:

0:

A single block stop is not performed.

1:

A single block stop is performed.



Alarm and message

Number

Message

Description

PS0050

CHF/CNR NOT ALLOWED IN THRD
BLK

Chamfering or corner R is commanded in the thread cutting
block. Modify the program.

PS0051

MISSING MOVE AFTER CNR/CHF

Improper movement or the move distance was specified in the
block next to the chamfering or corner R block. Modify the
program.

PS0052

CODE IS NOT G01 AFTER
CHF/CNR

The block next to the chamfering or corner R block is not G01
(or vertical line). Modify the program.

PS0053

TOO MANY ADDRESS COMMANDS

In the chamfering and corner R commands, two or more of I,
J, K and R are specified.

PS0054

NO TAPER ALLOWED AFTER
CHF/CNR

A block in which chamfering or the corner R was specified
includes a taper command. Modify the program.

PS0055

MISSING MOVE VALUE IN
CHF/CNR

In chamfering or corner R block, the move distance is less
than chamfer or corner R amount. Modify the program.

B-64693EN-1/01





12. PROGRAM COMMAND



- 2243 -

Number

Message

Description

PS0069

LAST BLOCK OF SHAPE
PROGRAM IS AN ILLEGAL
COMMAND

In a shape program in the multiple repetitive canned cycle
(G70, G71, G72, or G73), a command for the chamfering or
corner R in the last block is terminated in the middle.

PS0306

MISMATCH AXIS WITH CNR/CHF

The correspondence between the moving axis and the I, J, or
K command is incorrect in a block in which chamfering is
specified.



12.20

DIRECT DRAWING DIMENSIONS PROGRAMMING

T





Overview

Angles of straight lines, chamfering value, corner rounding values, and other dimensional values on
machining drawings can be programmed by directly inputting these values. In addition, the chamfering
and corner rounding can be inserted between straight lines having an optional angle.
This programming is only valid in memory operation mode.


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3405







DDP

CCR































[Input type]  Parameter input



[Data type]  Bit path





#4  CCR

  Addresses used for chamfering

0:

Address is “I”, “J”, or “K”.
In direct drawing dimension programming, addresses ",C", ",R",  and ",A" (with
comma) are used in stead of "C", "R", and "A".

1:

Address is “C”.
Addresses used for direct drawing dimension programming are  "C", "R", and "A"
without comma.



NOTE

If this bit (CCR) is set to 0, the function for changing the
compensation direction by specifying I, J, or K in a G01 block in the
cutter compensation/ tool nose radius compensation mode cannot
be used.



If this bit (CCR) is set to 1 when address C is used as an axis
name, the chamfer function cannot be used.





#5  DDP

  Angle commands by direct drawing dimension programming

0:

Normal specification

1:

A supplementary angle is given.







#7

#6

#5

#4

#3

#2

#1

#0

3453

















CRD























[Input type]  Setting input



[Data type]  Bit path

12. PROGRAM COMMAND





B-64693EN-1/01



- 2244 -





#0  CRD

  About  the functions of chamfering or corner R and direct drawing  dimension

programming,
0:

Chamfering or corner R is enabled.

1:

Direct drawing dimension programming is enabled.







#7

#6

#5

#4

#3

#2

#1

#0

3458



CRC





































[Input type]  Parameter input



[Data type]  Bit path





#7  CRC

  In Direct drawing dimension programming function, when a minus value is commanded

as a chamfering value / corner R value:
0:

Alarm PS0055 “MISSING MOVE VALUE IN CHF/CNR” is issued.

1:

Alarm is not issued. A minus value is converted to a plus value.



Alarm and message

Number

Message

Description

PS0055

MISSING MOVE VALUE IN
CHF/CNR

In chamfering or corner R block, the move distance is less
than chamfer or corner R amount. Modify the program.

PS0056

NO END POINT & ANGLE IN
CHF/CNR

In direct dimension drawing programming, both an end point
and an angle were not specified in the block next to the block
in which only an angle was specified (Aa). Modify the
program.

PS0057

NO SOLUTION OF BLOCK END

Block end point is not calculated correctly in direct dimension
drawing programming. Modify the program.

PS0058

END POINT NOT FOUND

Block end point is not found in direct dimension drawing
programming. Modify the program.

PS0312

ILLEGAL COMMAND IN DIRECT
DRAWING DIMENSIONS
PROGRAMMING

Direct input of drawing dimensions was commanded in an
invalid format.
An attempt was made to specify an invalid G code during
direct input of drawing dimensions.
There exist two or more blocks not to be moved in
consecutive commands that specify direct input of drawing
dimensions.
Although non-use of commas (,) (bit 4 of parameter No. 3405
= 1) was specified for direct input of drawing dimensions, a
comma was specified.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Direct drawing dimensions programming



B-64693EN-1/01





12. PROGRAM COMMAND



- 2245 -

12.21

PATTERN DATA INPUT

Overview

In the program of the fixed form processing with the custom macro, the operator select the processing
pattern on the menu screen and specified the size, number and so on to the variable on the custom macro
screen. As above mentioned, this function enables users to perform programming  simply  without
programming using an existing NC language.
With the aid of this function, a machine tool builder can prepare the program of a hole machining cycle
(such as a boring cycle or tapping  cycle) using the custom macro function, and can store it into the
program memory.
This cycle is assigned pattern names, such as BOR1, TAP3, and DRL2.
An operator can select a pattern from the menu of pattern names displayed on the screen.
Data (pattern data) which is to be specified by the operator should be created in advance with variables in
a drilling cycle.
The operator can identify these variables using names such as DEPTH,  RETURN RELIEF, FEED,
MATERIAL or other pattern data names. The operator assigns values (pattern data) to these names.



The operator selects the pattern on the menu screen, and the selected pattern number is assigned to  the
system variable.  The  custom macro of the selected pattern can be started by starting a  program then
referring to the system variable in the program.





Explanation

This function consists of Pattern menu screen and Custom macro screen.
The process pattern is selected on the pattern screen.
Then the process pattern is selected, the custom macro screen is displayed.
On this custom macro screen, the variable with the name and comment  is displayed according  to the
selected process pattern.
The process data can be input by referring to the variable name with the numerical value on the drawing.

A sample pattern menu screen and custom macro screens are shown below.

(1)  Pattern menu screen




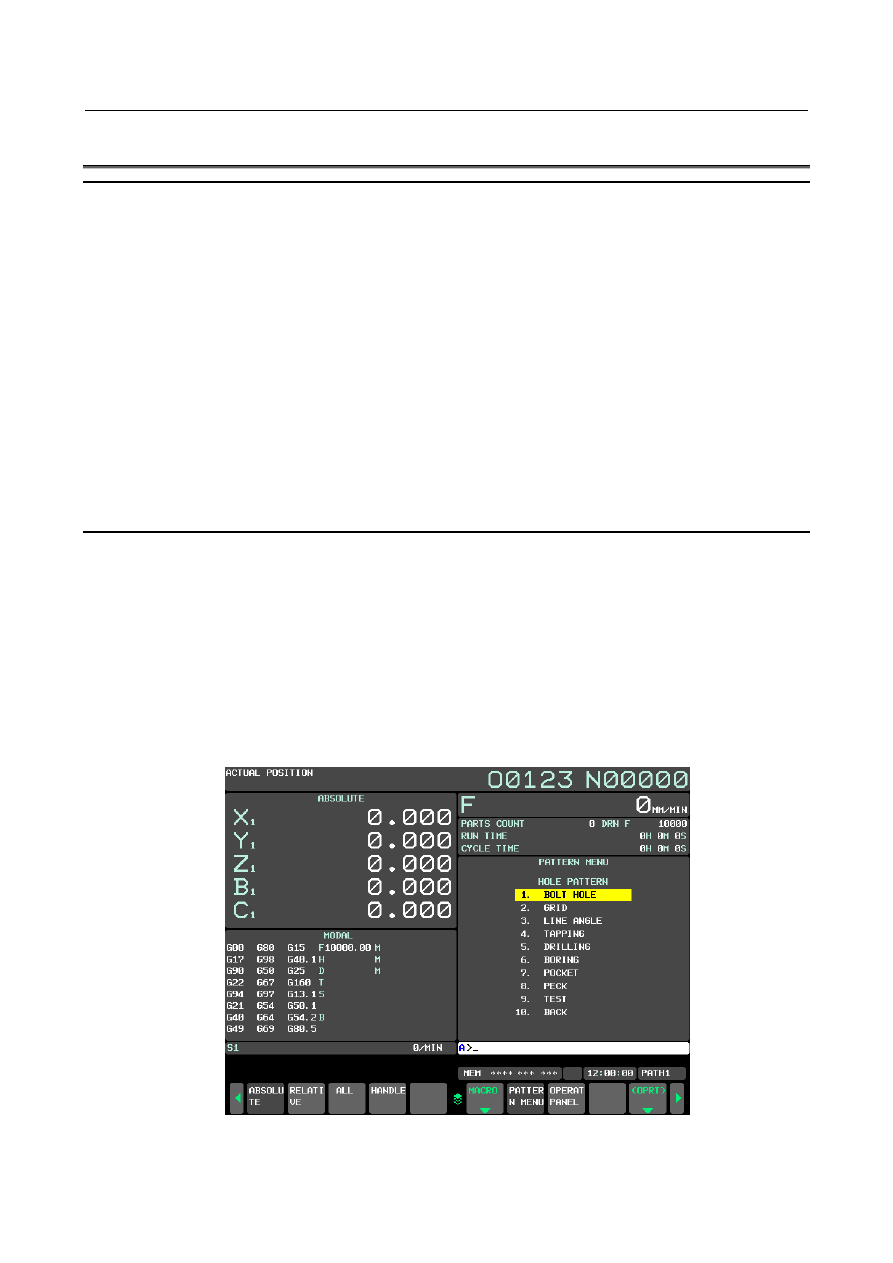

Fig. 12.21 (a) Pattern menu screen



12. PROGRAM COMMAND





B-64693EN-1/01



- 2246 -

(2)  Custom macro screen


The name of variable and comment can be displayed on the usual custom macro screen.



The menu title  and pattern name on the pattern menu screen and the variable name  on the custom
macro screen can be defined



The  position of the comment displayed on  the custom macro screen  can be selected whether the
lower size or the right side by setting bit 0 (POC) of parameter No. 11318.

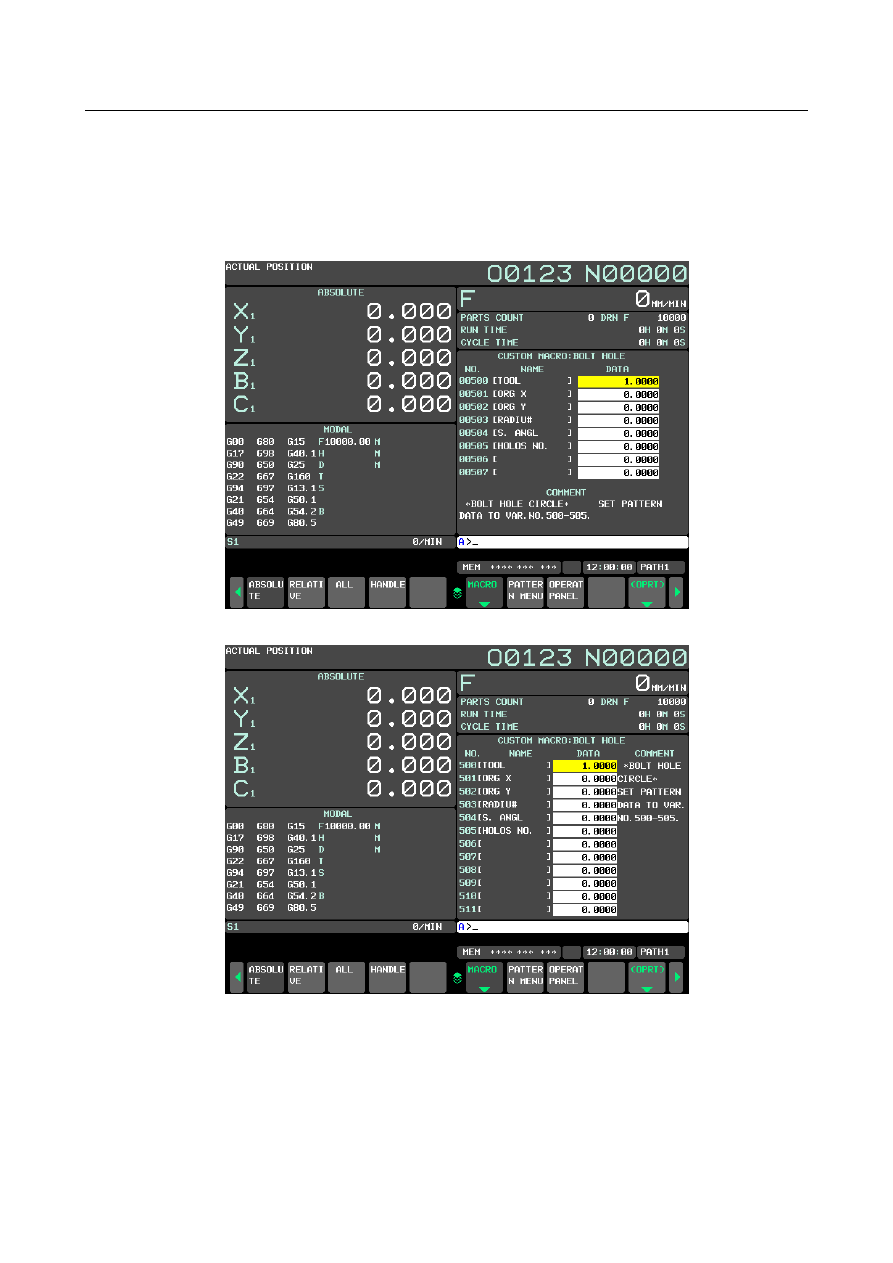

Fig. 12.21 (b) Custom macro screen (parameter No. 11318#0=0)





Fig. 12.21 (c) Custom macro screen (parameter No. 11318#0=1)





B-64693EN-1/01





12. PROGRAM COMMAND



- 2247 -

Explanation of operation

The following steps 1-3 explain how to display the pattern menu screen.

1

Press function key



.

2

Press continuous menu key



.

3

Press soft key [PATTERN MENU].



  -

Pattern menu screen

The pattern menu in the Fig. 12.21 (d) is displayed.




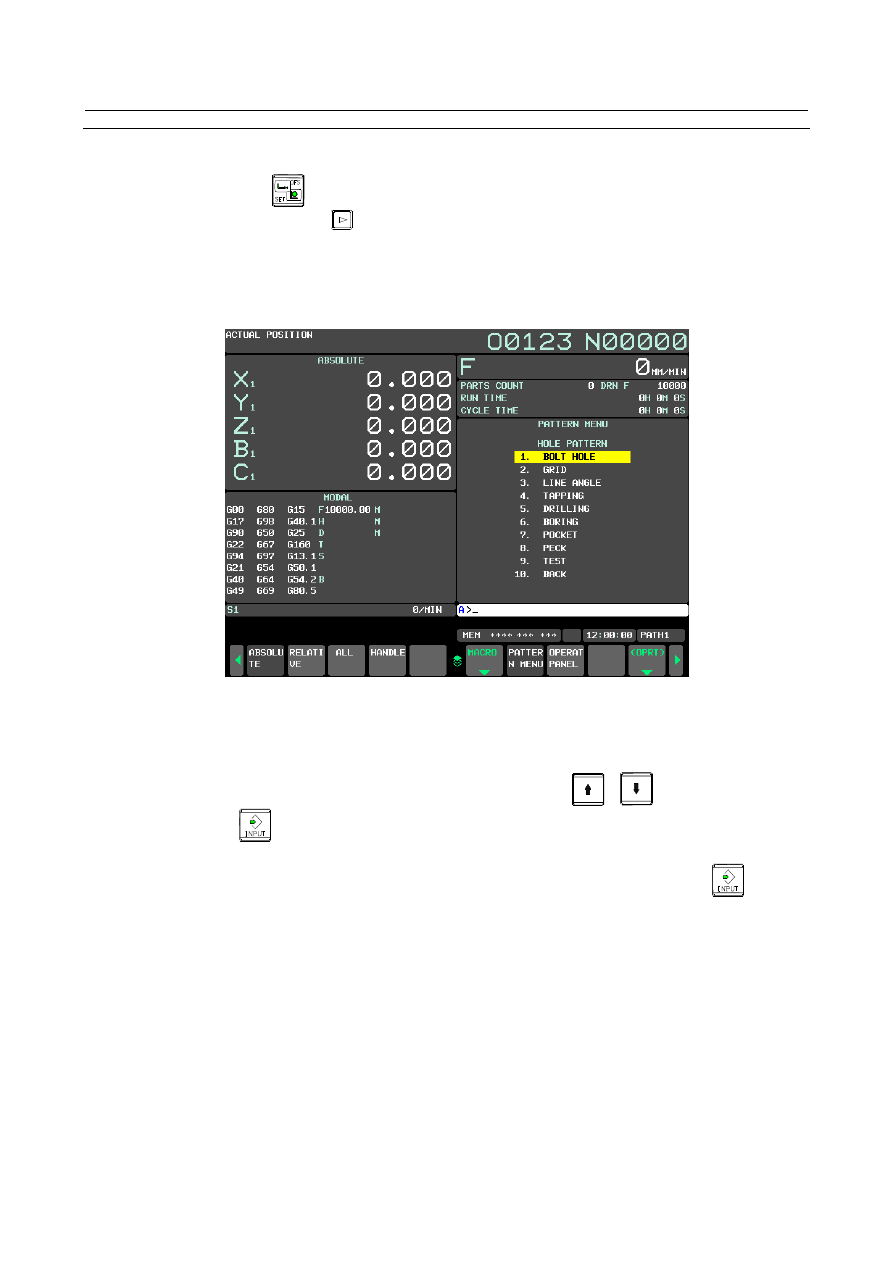

Fig. 12.21 (d) Pattern menu screen


Select the pattern on this screen
The next two methods are effective.
-

Selection by cursor



Move the cursor to the pattern name with the cursor move keys



,



  and press the soft key

[SELECT] or



  key.

-

Selection by setting of pattern number



Enter the number on the left of the pattern name, and press the soft key [SELECT] or



  key.


The selected pattern number  is  registered  to system variable #5900. The  custom macro of the selected
pattern can be started by starting a fixed program (external program No. search) with an external signal.
This program refers to the system variable #5900 in the program. This system variable #5900 is kept after
power-off.


12. PROGRAM COMMAND





B-64693EN-1/01



- 2248 -

  -

Custom macro variable screen

The custom macro screen in the Fig. 12.21 (e) is displayed.




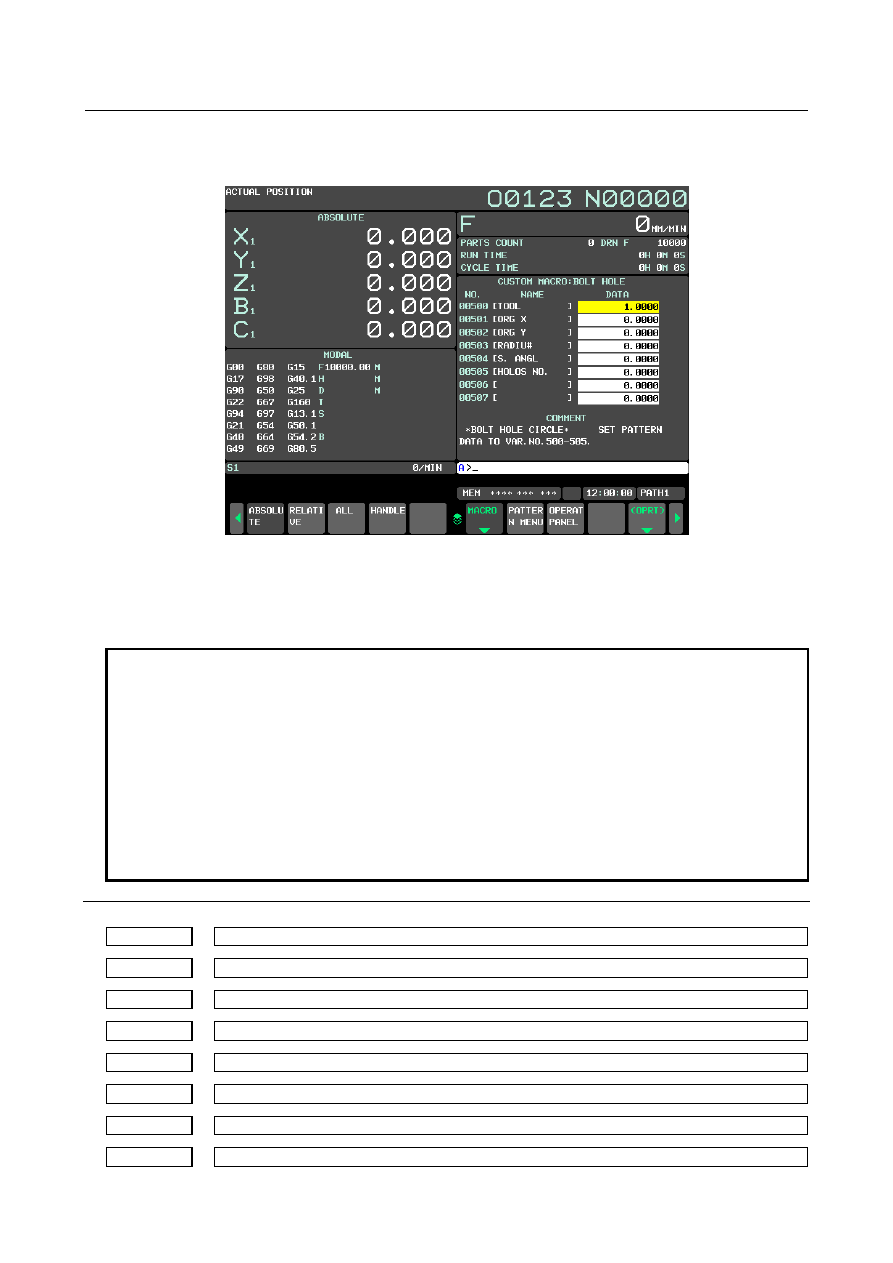

Fig. 12.21 (e) Custom macro screen when the pattern data is input


When the screen is changed to the custom macro screen, the macro variable number that is selected first is
specified with the parameters  Nos.6101 to 6110. The macro variables that variable name is not defined
can be input, too.


NOTE

1  The variable name that is displayed cannot be used as the common variable

name of the NC program.

2  When the common variable name is defined by SETVN command, the variable

name defined by pattern data input function is given priority.

3  When the bit 0 (POC) of parameter No. 11318 is set to 1, The variable number is

three digit display.



And the value of 12 digits or more is input, 11 digits from head of value are
displayed.



Example)





Input: -123456789.123

→

 Display: -123456789.1



Parameter

6101



Macro variable number selected first when pattern menu 1 is selected



6102



Macro variable number selected first when pattern menu 2 is selected



6103



Macro variable number selected first when pattern menu 3 is selected



6104



Macro variable number selected first when pattern menu 4 is selected



6105



Macro variable number selected first when pattern menu 5 is selected



6106



Macro variable number selected first when pattern menu 6 is selected



6107



Macro variable number selected first when pattern menu 7 is selected



6108



Macro variable number selected first when pattern menu 8 is selected



B-64693EN-1/01





12. PROGRAM COMMAND



- 2249 -

6109



Macro variable number selected first when pattern menu 9 is selected



6110



Macro variable number selected first when pattern menu 10 is selected





[Input type]  Parameter input



[Data type]  Word path

[Valid data range]  0,100 to 199,500 to 999

Set the macro variable number to be selected first when a pattern menu is selected on the
custom macro screen.
If 0 is specified, 500 is assumed.
If a value beyond the above range is entered, 100 is assumed.






#7

#6

#5

#4

#3

#2

#1

#0

11318

















POC





[Input type]  Parameter input



[Data type]  Bit





#0  POC

  When the pattern data input function is used, on the custom macro screen a comment is:

0:

Displayed in the lower part of the screen.

1:

Displayed on the right side of the screen.



NOTE



This parameter is not used when a 15-/19-inch display unit is used.



Definition of the screen

The definition of the screen is performed by NC program.


  -

Program configuration



This function is consist of one program for the definition of pattern menu screen and maximum ten
programs for the definition of custom macro screen.
Register the macro program for the pattern data input function to the following folder.
//CNC_MEM/USER/LIBRARY/PATH1 to PATH[n]
*

[n] is the maximum path number of the system

*

The PATH1 to PATH[n] should be made by the machine tool builder.

The program number is as follows


Table 12.21 (a) Program Number and screen



Program No.

Screen

O9500

Program to specify character strings displayed on the pattern menu screen.

O9501

Program to specify character string displayed on the custom macro screen for pattern
No.1

O9502

Program to specify character string displayed on the custom macro screen for pattern
No.2

O9503

Program to specify character string displayed on the custom macro screen for pattern
No.3

O9504

Program to specify character string displayed on the custom macro screen for pattern
No.4

O9505

Program to specify character string displayed on the custom macro screen for pattern
No.5

O9506

Program to specify character string displayed on the custom macro screen for pattern
No.6

O9507

Program to specify character string displayed on the custom macro screen for pattern
No.7

O9508

Program to specify character string displayed on the custom macro screen for pattern
No.8
