FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 151



B-64693EN-1/01



- 1162 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

For the function of decelerating according to the cutting load in AI contour control II, the
override set in a parameter can be applied according to the angle at which the tool moves
downward along the Z-axis. The feedrate obtained according to other conditions is
multiplied by the override for the area containing angle

θ

  at which the tool moves

downward.
However, when bit 1 (ZG2) of parameter No. 19515 is set to 0, no parameter is available
to area 1, and 100% is applied at all times. When bit 1 (ZG2) of parameter No. 19515 is
set to 1, set an override value for area 1 in parameter No. 19516.


Area 1

0°

≤θ

<30°



Area 2

30°

≤θ

<45°



Area 3

45°

≤θ

<60°



Area 4

60°

≤θ≤

90°







#7

#6

#5

#4

#3

#2

#1

#0

8459











OVRB











[Input type]  Parameter input



[Data type]  Bit path





#3  OVRB

  For deceleration based on a feedrate difference or acceleration rate in AI contour control,

override is:
0:

Disabled.

1:

Enabled.

Usually, override is enabled for a specified feedrate, and AI contour control is applied to
the specified feedrate. When this parameter is set to 1, override is applied to a feedrate
placed under AI contour control.


8465



Maximum allowable feedrate for AI contour control





[Input type]  Setting input



[Data type]  Real path



[Unit of data]  mm/min, inch/min, deg/min (input unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
This parameter sets the maximum allowable feedrate for contour control.
If a feedrate higher than the setting of this parameter is specified in the AI contour control
mode, the feedrate is clamped to that set in this parameter.
If this parameter is set to 0, no clamping is performed.
When bit 7 (NOF) of parameter No. 8451 is set to 1, the tool moves, assuming that the
feedrate set in this parameter is specified. If 0 is set in this parameter at this time, a
movement is made at the specified feedrate.


8466



Maximum allowable feedrate for AI contour control (when a rotation axis is singly specified)





[Input type]  Setting input



[Data type]  Real path



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
This parameter sets the maximum allowable feedrate for AI contour control when a
rotation axis is singly specified.

B-64693EN-1/01





- 1163 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

If a feedrate higher than the setting of this parameter is specified in the AI contour control
mode, the feedrate is clamped to that set in this parameter.
If this parameter is set to 0, the feedrate is clamped to that set in parameter No. 8465.
When bit 7 (NOF) of parameter No. 8451 is set to 1 and a rotation axis is singly specified,
the tool moves, assuming that the feedrate set in this parameter is specified. If 0 is set in
this parameter at this time, the tool moves at the feedrate specified in parameter No. 8465.






#7

#6

#5

#4

#3

#2

#1

#0

11223









CML













[Input type]  Parameter input



[Data type]  Bit path





#4  CML

  When AI contour control is effective and machine lock is applied:

0:

Operates in accordance with conventional specifications.

1:

Operates at almost the same speed and cycle time as machine lock is invalid.







#7

#6

#5

#4

#3

#2

#1

#0

11240















AMP







[Input type]  Parameter input



[Data type]  Bit path





#1  AMP

  Movement with G53 command, and movement from middle point to reference position

with G28 or G30 command are done with:
0:

Acceleration/deceleration after interpolation.

1:

Acceleration/deceleration before interpolation.



NOTE



This parameter is enabled when the following conditions.

- In AI contour control mode
- Bit 4(ZRL) of parameter No.1015 is set to 1.
- Bit 1(LRP) of parameter No.1401 is set to 1
- Parameter No.1671 of at least one of axes is set to value
  except 0.
- Bit 5(FRP) of parameter No.19501 is set to 1.







#7

#6

#5

#4

#3

#2

#1

#0

11549





AP5

















  [Input type]  Parameter input



  [Data type]  Bit





#6  AP5

  In multi-path system, AI contour control is:

0:

Not executed simultaneously by more than 5 paths. (Set to 0 necessarily if AI
contour control is not executed simultaneously by more than 5 paths.)

1:

Executed simultaneously by more than 5 paths. (Set to 1 necessarily if AI contour
control is executed simultaneously by more than 5 paths.)





B-64693EN-1/01



- 1164 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

NOTE

1  When this parameter is set, the power must be turned off before

operation is continued.

2  If AI contour control is executed simultaneously by more than 5

paths without setting this parameter to 1, sufficient performance
might not be obtained.







#7

#6

#5

#4

#3

#2

#1

#0

19500



FCC

FNW

















[Input type]  Parameter input



[Data type]  Bit path





#6  FNW

  When the feedrate is determined according to the feedrate difference and acceleration in

AI contour control:
0:

The maximum feedrate at which the allowable feedrate difference and acceleration
for each axis are not exceeded is used.

1:

A feedrate is determined to ensure that a constant deceleration rate is applied to the
same figure regardless of the direction of movement.





#7  FCC

  When there is an axis that requires one or more seconds for acceleration in look-ahead

acceleration/deceleration before interpolation:
0:

Emphasis is placed on precision, so that the specified feedrate may not be reached.

1:

Emphasis is placed on speed, so that the specified feedrate is produced.

When this parameter is set to 1, the precision of curved interpolation such as circular
interpolation may decrease.






#7

#6

#5

#4

#3

#2

#1

#0

19503









ZOL







HPF





[Input type]  Parameter input



[Data type]  Bit path





#0  HPF

  When a feedrate is determined based on acceleration in AI contour control II, smooth

feedrate control is:
0:

Not used.

1:

Used.





#4  ZOL

  The deceleration function based on cutting load in AI contour control II (deceleration

based on Z-axis fall angle) is:
0:

Enabled for all commands.

1:

Enabled for linear interpolation commands only.







#7

#6

#5

#4

#3

#2

#1

#0

19515















ZG2







[Input type]  Parameter input



[Data type]  Bit path





#1  ZG2

  When the deceleration function based on cutting load in AI contour control II

(deceleration based on Z-axis fall angle) is used:
0:

Stepwise override values are applied.

1:

Inclined override values are applied.

This parameter is valid only when bit 4 (ZAG) of parameter No. 8451 is set to 1.

B-64693EN-1/01





- 1165 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

When this parameter is set to 1, be sure to set parameters Nos. 19516, 8456, 8457, and
8458.


19516



Override for area 1 in deceleration based on cutting load in AI contour control II





[Input type]  Parameter input



[Data type]  Word path



[Unit of data]  %

[Valid data range]  1 to 100

This parameter sets an override value for area 1 when the deceleration function based on
cutting load in AI contour control II is used.
This parameter is valid only when bit 1 (ZG2) of parameter No. 19515 is set to 1.






#7

#6

#5

#4

#3

#2

#1

#0

19517















HNG

SNG





[Input type]  Parameter input



[Data type]  Bit path





#0  SNG

  When smooth speed control is effective, by block length of the linear interpolation,

smooth speed control and speed control with change of acceleration on each axis;
0:

Are not invalidated.

1:

Are invalidated.

When smooth speed control is effective, smooth speed control and speed control with
change of acceleration on each axis are invalidated in the block longer than the block
length set to parameter No. 19518 if this parameter is set to 1.





#1  HNG

  By block length of the linear interpolation, speed control with acceleration on each axis

and speed control with change of acceleration on each axis;
0:

Are not invalidated.

1:

Are invalidated.

Speed control with acceleration on each axis and speed control with change of
acceleration on each axis are invalidated in the block longer than the block length set to
parameter No. 19518 if this parameter is set to 1.


19518



Block length in speed control with acceleration or smooth speed control and speed control with

change of acceleration are invalidated





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm, inch (input unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  0 or positive 9 digit of minimum unit of data (refer to the standard parameter setting table

(B))
(When the increment system is IS-B, 0.0 to +999999.999)
This parameter sets the block length to invalidate speed control with acceleration on each
axis or smooth speed control and speed control with change of acceleration on each axis
by block length of the linear interpolation.
This parameter is effective when bit 1 (HNG) of parameter No. 19517 is set to 1 or bit 0
(SNG) of parameter No. 19517 is set to 1 if smooth speed control is effective.
Speed control with acceleration on each axis of smooth speed control and speed control
with change of acceleration on each axis are invalidated in the block longer than the
block length set to this parameter.
If 0.0 is set, the specification of 10.0 is assumed.




B-64693EN-1/01



- 1166 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

Alarm and message

Number

Message

Description

PS5009

PARAMETER ZERO (DRY RUN)

The dry run rate parameter No. 1410 or the parameter for
the maximum cutting feedrate for each axis is 0.
The parameter for the maximum cutting feedrate for each
axis is No. 1432 if look-ahead acceleration/deceleration
before interpolation is enabled and No. 1430 otherwise.
Functions that cause look-ahead acceleration/deceleration
before interpolation include AI contour control.

PS5011

PARAMETER ZERO (CUT MAX)

The setting of the parameter for the maximum cutting
feedrate is 0.
The parameter is No. 1432 if look-ahead
acceleration/deceleration before interpolation is enabled and
No. 1430 otherwise.
Functions that cause look-ahead acceleration/deceleration
before interpolation include AI contour control.

PS5110

IMPROPER G-CODE (AICC MODE)

An unspecifiable G code was specified in the AI contour
control mode.



Notes



  -

About processing macro statements



In AI contour control mode, the NC statements of multiple blocks are read ahead. Macro statements such
as



arithmetic expressions and conditional branches



are processed as soon as they are buffered (i.e. read

into the buffer). Therefore, the timing of the macro statement execution is not always the specified order.
In case that you need to execute the macro statement after completing the NC block just before the macro
statement, specify M code or G code that is not buffered just before the macro statement. Specially, in
case of reading/writing the system variables to control signals, coordinates, compensation value, etc., it
may be different system variable data by the timing of the NC statement execution. To avoid this
phenomenon, specify such M codes or G codes before the macro statement, if necessary.



-

Setting of acceleration/deceleration, and feedrate



In the mode of look-ahead acceleration/deceleration before interpolation, when a time required for
acceleration or deceleration is over one second, the feedrate could not reach the specified data.
When bit 7 (FCC) of parameter No.19500 is set to 1, the feedrate can reach the specified data.
In this case, however, the interpolation precision may be lower in curve interpolation such as circular
interpolation.


7.1.12

Speed Command Extension in Least Input Increments C

Overview

When the least input increment C (IS-C) is selected, the limitations indicated in Table  7.1.12  (a)  and
Table 7.1.13 (b) have conventionally been applied to the speed and acceleration parameters.
For example, when the unit of data is mm, and the increment system is IS-C, the maximum rapid traverse
rate and maximum cutting speed have been unable to exceed 100000 mm/min due to the limitations on
the valid data range.

  -

Conventional speed and angular velocity parameters

Table 7.1.12 (a)

Unit of data

Increment system

Minimum data unit

Valid data range

mm/min
deg/min

IS-C

0.0001

0.0000

to  +99999.9999

inch/min

IS-C

0.00001

0.00000

to  +4000.00000











B-64693EN-1/01





- 1167 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

  -

Conventional acceleration and angular acceleration parameters

Table 7.1.12 (v)

Unit of data

Increment system

Minimum data unit

Valid data range

mm/sec

2



deg/sec

2



IS-C

0.0001

0.0000

to  +99999.9999

inch/sec

2



IS-C

0.00001

0.00000

to  +9999.99999











With an axis for which bit 7 (IESP) of parameter No. 1013 is set to 1 and IS-C is specified as the
increment system, this function extends the parameter input limitations to those indicated in Table 7.1.13
(c) and Table 7.1.13 (d).
With this function, values greater than the conventionally allowed values can be set in the speed and
acceleration parameters.
For example, the upper limit of the maximum rapid traverse rate and maximum cutting speed after this
function is applied is:
-

About 1000000 mm/min when the unit of data is mm, and IS-C is used



  -

Speed and angular velocity parameters when this function is used

Table 7.1.13 (c)

Unit of data

Increment system

Minimum data unit

Valid data range

mm/min
deg/min

IS-C

0.001

0.000

to  +999000.000

inch/min

IS-C

0.0001

0.0000  to

+9600.0000



  -

Acceleration and angular acceleration parameters when this function is used

Table 7.1.13 (d)

Unit of data

Increment system

Minimum data unit

Valid data range

mm/sec

2



deg/sec

2



IS-C

0.001

0.000

to  +999999.999

inch/sec

2



IS-C

0.0001

0.0000  to

+99999.9999



NOTE



Note that the least input increment and valid data range of set data vary from the
conventional ones.



- Feed forward

In case that the speed command is extended, when the feed forward function is enabled (bit 1 (FEED) of
parameter No.2005 = 1), please set to 1 bit 3 (ISE64) of parameter No.2282.


Limitation

  -

Time constant parameters for linear acceleration/deceleration after
interpolation and bell-shaped acceleration/deceleration after interpolation

If linear acceleration/deceleration after interpolation or bell-shaped acceleration/deceleration after
interpolation is used in an operation such as rapid traverse, cutting feed, or manual feed, the maximum
allowable time constant value is a half of the conventional maximum allowable value.
The table below indicates the pertinent time constant parameters:

Parameter

number

Meaning

1620

Time constant T or T1 used for linear acceleration/deceleration or bell-shaped
acceleration/deceleration in rapid traverse for each axis

1621

Time constant T2 used for bell-shaped acceleration/deceleration in rapid traverse for each axis

1622

Time constant of acceleration/deceleration in cutting feed for each axis

1624

Time constant of acceleration/deceleration in jog feed for each axis

1626

Acceleration/deceleration time constant in threading cycles for each axis



B-64693EN-1/01



- 1168 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

Parameter

number

Meaning

1769

Time constant for acceleration/deceleration after cutting feed interpolation in the look-ahead
acceleration/deceleration before interpolation mode

5271-5274

Time constant for acceleration/deceleration in rigid tapping extraction (first-stage to fourth-stage
gear)



5365-5368

Bell-shaped acceleration/deceleration time constant in rigid tapping (first-stage to fourth-stage gear)



  -

VCMD waveform display function

As the speed increases, the amount of data that can be obtained for VCMD waveform display increases.
So, the maximum treatable amount of data may be exceeded, resulting in incorrect waveform display.


  -

Positional deviation amount display on the servo setting screen

If the positional deviation amount exceeds -9999999 when a fast movement is made in the negative
direction, the displayed number of digits decreases by one digit due to a limitation on display space.
To reference a correct positional deviation amount, check diagnosis data No. 300, "Servo positional
deviation".


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1013



IESPx



















[Input type]  Parameter input



[Data type]  Bit axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#7  IESPx

  When the least input increment is C (IS-C), the function to allow to set the larger value to

the parameter of the speed and the acceleration:
0:

Not used.

1:

Used.


As for the axis which set this parameter when the least input increment is C (IS-C), the
larger value can be set to the parameter of the speed and the acceleration.
The valid data ranges for the speed and acceleration parameters are indicated in Table
7.1.13 (c) and Table 7.1.13 (d) provided in "Overview".
When this function is made effective, the digit  number below the decimal point of the
parameter on input screen is changed. The digit number below the decimal point
decreases by one digit in case of the least input increment C (IS-C).






#7

#6

#5

#4

#3

#2

#1

#0

2282











ISE64











[Input type]  Parameter input



[Data type]  Bit axis





#3  ISE64

  The speed limitation on the feed forward function (bit 1 (FEED) of parameter No. 2005 =

1) is:
0:

Remains unchanged from the conventional value.

1:

Extended.

When the feed forward function is enabled, the speed limitation on an axis for which this
parameter is set is extended as indicated below if the increment system is IS-C.

B-64693EN-1/01





- 1169 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL



IS-C

Conventional

Extended

Speed [Unit: mm/min]

100000

999000



Notes

NOTE

1  To use this function, the corresponding servo software is required.
2  This function cannot be set for an axis under PMC axis control.



7.2

ACCELERATION/DECELERATION CONTROL

7.2.1

Automatic Acceleration/Deceleration

7.2.1.1

Automatic acceleration/deceleration

Overview

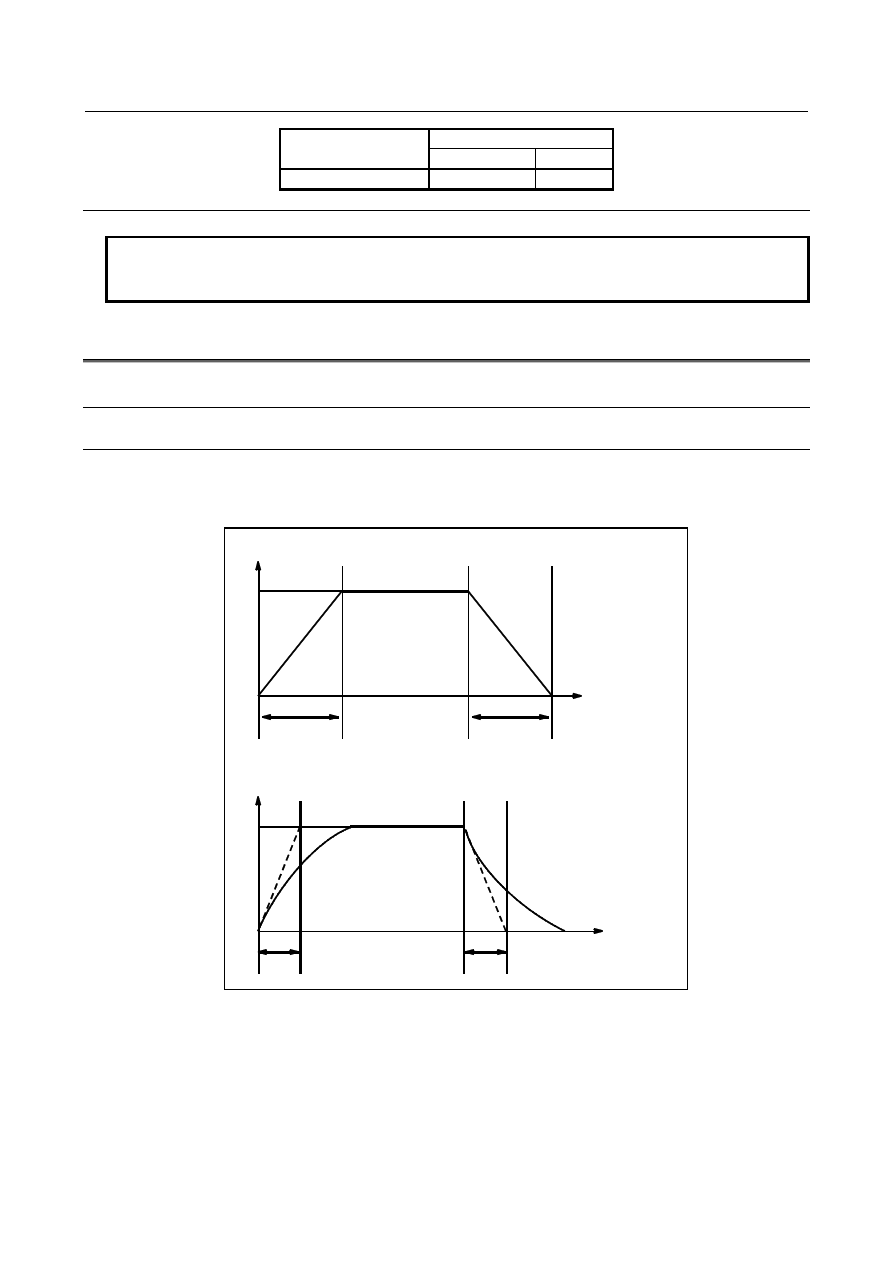

To prevent a mechanical shock, acceleration/deceleration is automatically applied when the tool starts and
ends its movement (Fig. 7.2.1.1 (a)).

F

C

 : Cutting feedrate

T

C

 : Acceleration/

deceleration time
constant for a
cutting feedrate

Rapid traverse

Time

F

R

 :  Rapid traverse

rate

T

R

 : Acceleration/

deceleration
time constant
for rapid
traverse rate

0

Cutting feedrate

0

Time

F

R

F

C

T

R

T

R

T

C

T

C



Fig. 7.2.1.1 (a)


Acceleration and deceleration is performed when starting and ending movement, resulting in smooth start
and stop.
Automatic acceleration/deceleration is also performed when feedrate changes, so the change in speed is
also smooth.
It is not necessary to take acceleration/deceleration into consideration when programming.
Rapid traverse  :  Linear acceleration/deceleration (time constant per axis is set by parameter No. 1620)
Cutting feed

:  Exponential acceleration/deceleration (time constant per axis is set by parameter 1622)
