FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 134

6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 1026 -



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set an FL rate for acceleration/deceleration after interpolation in the threading cycles G92
and G76    for each axis. Set 0 at all times except in a special case.






#7

#6

#5

#4

#3

#2

#1

#0

4002









CSDRCT












[Input type]  Parameter input



[Data type]  Bit spindle




#4  CSDRCT

  In Cs contour control, the rotation direction signal (SFR/SRV) function is:

0:

Used.

1:

Not used.

When using this function, setting to 1 (the rotation direction signal function is not used) is
recommended.
When this parameter is set to 0, keep SFRx or SRVx to “1”  during the following
operation.
-

Mode switching from spindle rotation control to Cs contour control

-

Mode switching from Cs contour control to spindle rotation control

-

Arbitrary speed threading

-

Measurement of thread groove

-

Re-machining thread



4069



Position gain in Cs contour control (HIGH gear)



4070



Position gain in Cs contour control (MEDIUM HIGH gear)



4071



Position gain in Cs contour control (MEDIUM LOW gear)



4072



Position gain in Cs contour control (LOW gear)




[Input type]  Parameter input



[Data type]  Integral word spindle



[Unit of data]  0.01/sec

[Valid data range]  0 to 32767

Set the position gain in Cs contour control.


4504



Cs contour control high speed switching: Reference position establishment speed





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  min

-1



[Valid data range]  0 to 1000

This parameter sets the spindle speed during reference position establishment.


B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 1027 -

NOTE



Set a value in this parameter so that the absolute value of “Cs axis
move command (converted to the spindle speed)

±

 setting” does

not exceed the maximum spindle speed in Cs contour control (set in
parameter No.4021). If the value exceeds the maximum spindle
speed, a symptom including the following may occur:

-

  Reference position establishment is not completed.

-

  Positional deviation increases and a large

acceleration/deceleration shock occurs.



4505



Cs contour control high speed switching: Reference position establishment acceleration





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  min

-1

/sec

[Valid data range]  3 to 32767

This parameter sets the acceleration rate applied to the spindle during reference position
establishment.




Reference position

establishment speed

(parameter No. 4504)



Reference position

establishment acceleration

(parameter No. 4505)



Cs axis movement

command

(converted to spindle

speed )

Spindle speed

0min

-1







NOTE

   Set a value so that the spindle acceleration/deceleration capacity is

not exceeded. If the capacity is exceeded, positional deviation may
increase, a large acceleration/deceleration may occur, or another
symptom may occur.



4506



Cs contour control high speed switching: Bell-shaped acceleration/deceleration time constant for the

reference position establishment





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  msec

[Valid data range]  8 to 64

This parameter sets the bell-shaped acceleration/deceleration time constant for reference
position  establishment. If a value outside the valid data range is input, the setting is
clamped to the upper or lower limit.


4507



Cs contour control high speed switching: Reference position establishment completion level





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  detection unit

[Valid data range]  0 to 32767

6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 1028 -

This parameter sets the completion level for reference position establishment. When the
absolute value of spindle positional deviation becomes within the setting after the move
command for reference position establishment has been distributed, the reference position
establishment completion signal CSYFNx becomes 1. When this parameter is set to 0,
CSYFNx becomes 1 immediately after the move command for reference position
establishment has been distributed.


Alarm and message

Number

Message

Description

PS0528

THREADING FORMAT ERROR

The format of arbitrary speed threading is invalid.

PS0529

THREADING COMMAND
IMPOSSIBLE

1)  The following commands cannot be specified in arbitrary

speed threading mode.

-



Threading command except for threading (G32),
threading cycle (G92), and multiple threading cycle
(G76).

-



Taper angle is smaller than that of the last block in
the case of continuous threading. Chamfering
angle is smaller than the taper angle in the case of
threading cycle.

-



Infeed axis cannot be decelerated to 0 with
acceleration which is calculated automatically in
continuous threading.

-



Synchronous control, composite control, and
superimposed control

-



Manual reference position return

-



Spindle command synchronous control

-



Simple spindle electronic gear box

2)  Arbitrary speed threading is specified in Cs contour

control.

3)  Spindle software does not support arbitrary speed

threading.

Cs contour control change signal is not set to “0” after
resetting CNC in arbitrary speed threading mode.

PS0530

EXCESS VELOCITY IN THREADING

Feedrate exceeds the maximum cutting feedrate.

PS0531

THREADING PARAMETER ERROR

Parameter setting for arbitrary speed threading is invalid.
Possible causes are:

-



An M code value to start arbitrary speed threading
is used for multiple Cs contour control axes.

-



An M code value to cancel arbitrary speed
threading is used for multiple Cs contour control
axes.

-



Acceleration of feed axis (parameter No.11489) is
smaller than that of spindle (Cs contour control
axis) (parameter No.11030 to No.11032, No.25710
to No.25712).

B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 1029 -

Number

Message

Description

DS0083

THREADING SIGNAL ERROR

Signal setting is invalid.
Possible causes are:

-



Reference position establishment starting signal
CSYC is set to “1” before the Cs contour control
high speed switching completion signal CSMCx
becomes “1”.

-



FIN for start of arbitrary speed threading is
returned before the reference position
establishment completion signal becomes “1”.

-



FIN for cancel of arbitrary speed threading is
returned before the Cs contour control high speed
switching completion signal CSMCx becomes “0”.

-



Spindle which is commanded M code for arbitrary
speed threading is not specified to get the
feedback pulse from position coder.

-



State of signal (the Cs contour control high speed
switching completion signal CSMCx and the
reference position establishment completion
signal) is not corresponding to arbitrary speed
threading mode.

PS0532

RE-MACHINING OF THREAD
CUTTING IMPOSSIBLE

Re-machining thread cannot be executed.
Possible causes are:

-



Groove of thread is not measured.

-



Measured data is outside of threading path.

-



Mirror image is applied to the first axis on the plane
or the second axis on the plane.



6.5.8

Rapid Traverse Overlap in Threading Cycle

T



Overview

In threading cycle  of canned cycle, a cycle time can be shortened with rapid traverse overlap between
blocks.


NOTE



This function is invalid in “Multiple repetitive cycle”.



Explanation

To use this function, set the following parameters.
-

Bit 2 (TOD) of parameter No.1612 = 1



Rapid traverse overlap is valid in threading cycle.

-

Bit 0 (CFR) of parameter No.1611 = 1



For retraction after threading, the type of acceleration/deceleration after interpolation for rapid
traverse is used.

-

Bit 4 (PRT) of parameter No.1603 = 0



Acceleration/deceleration of acceleration fixed type is used for positioning of linear interpolation
type.



6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 1030 -

NOTE

1  It is not necessary to set bit 4 (RTO) of parameter No.1601 for this function.
2  On condition that both standard rapid traverse blocks overlap and this function

are available, this function is valid in threading cycle. And, standard rapid
traverse block overlap is valid in other cases.


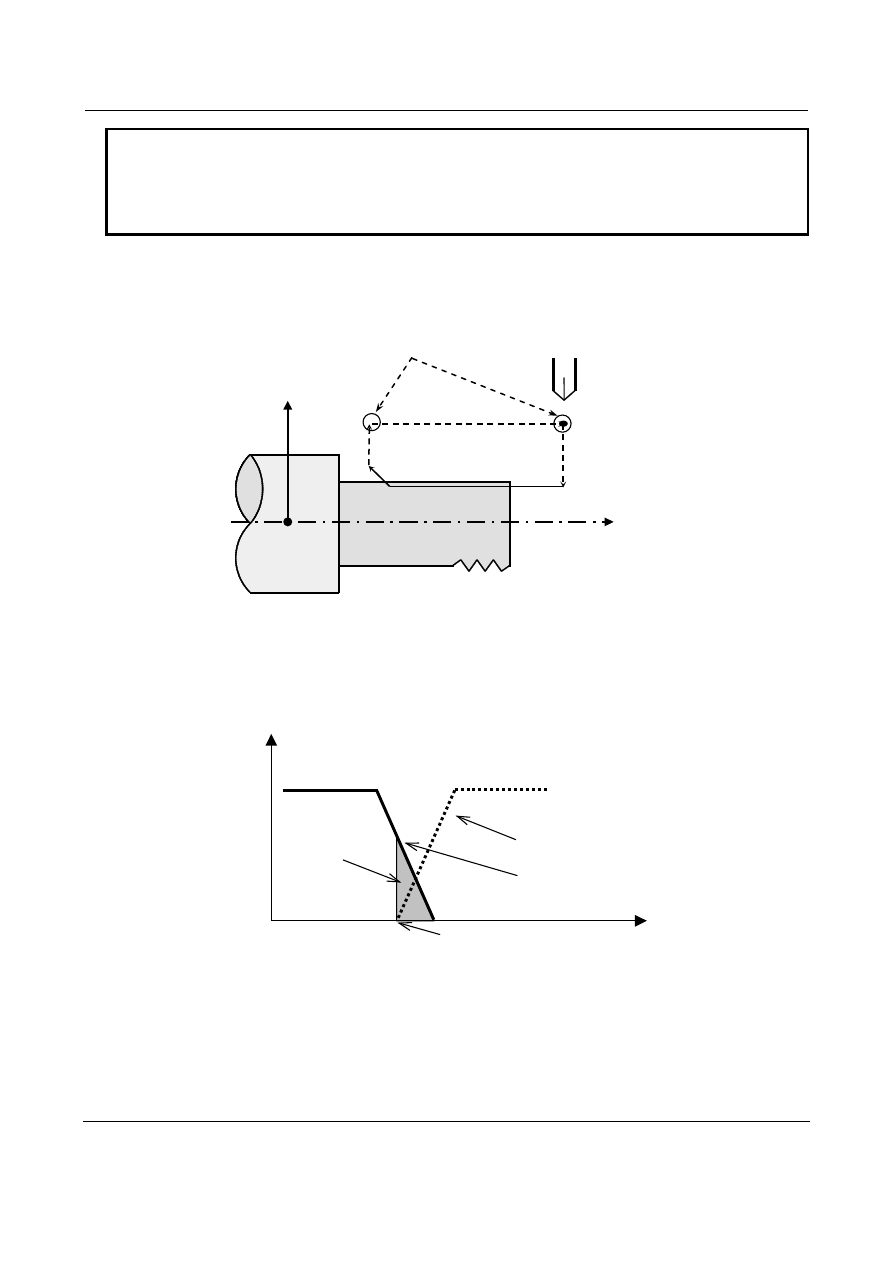

Rapid traverse overlap is executed at the following corners.
-



Between the retraction of X-axis (3) and the return to the cycle start point of Z-axis (4)

-



Between the return to the cycle start point of Z-axis (4) and positioning to the threading start point of
X-axis (1)



X-axis

Z-axis

1

Cycle start point

Positioning

Retraction

2



4



Return

3



Overlap is executed at these corners.



Fig. 6.5.8 (a)  Rapid traverse overlap in threading cycle


Overlap is executed as the following figure.
After interpolation is completed, the next block starts when the delay by acceleration/deceleration control
is the distance of overlap or below.



Axis speed

Time

Distance of overlap : parameter No.1728



Retraction of X-axis



Return to cycle start point of Z-axis



X-axis speed



Z-axis speed



Start point of the next block

Example : Overlap between retraction and return

Distance of overlap



Fig. 6.5.8 (b)  Overlap between retraction and return


Distances of overlap are specified with the following parameters.
-

Parameter No.1728



Distance of overlap between retraction (3) and return (4) in threading cycle

-

Parameter No.1729



Distance of overlap between return (4) and positioning of the next threading cycle (1)


Threading cycle retract can be used for this function.

Restrictions

This function is invalid in the following cases.

B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 1031 -

-



Acceleration/deceleration before raid traverse interpolation is used.

-



The bit 6 (RDR) of parameter No.1401 = 1 (dry run for rapid traverse is valid), and the dry run signal
DRN<Gn046.7> is “1” and the manual rapid traverse selection signal RT<Gn019.7> is set to “0”.

-



The bit 1 (LRP) of parameter No.1401 = 1 (positioning is performed with linear interpolation) and bit
4 (PRT) of parameter No.1603 = 1 (acceleration/deceleration of time fixed type is used).


Besides, there are the following restrictions.
-



The threading cycle must be commanded in G40 mode (Tool nose radius compensation cancel mode).

-



Rapid traverse block overlap disable signal ROVLP<Gn053.5> is invalid in this function.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1612













TOD








[Input type]  Parameter input



[Data type]  Bit path





#2  TOD

  Rapid traverse overlap in threading cycle is

0:

Invalid.

1:

Valid.

In threading cycle of canned cycle, rapid traverse overlap at the following corners.
-

Between the retraction of X-axis and the return to the cycle start point of Z-axis

-

Between the return to the cycle start of Z-axis and positioning to the threading start
point of X-axis

Distances of overlap are specified with parameter No.1728 and No.1729.



1728



Distance of rapid traverse overlap between retraction and return in threading cycle




[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm, inch (input unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  0 or positive 9 digit of minimum unit of data (refer to the standard parameter setting table

(B)) (When the increment system is IS-B, 0.0 to +999999.999)
In threading cycle of canned cycle, return to the cycle start point of Z-axis starts when the
delay of X-axis by acceleration/deceleration control is the distance of this parameter or
below.



NOTE

1  Set radius value in this parameter.
2  This parameter is valid on condition that parameter TOD (bit 2 of

No.1612) is “1”.



1729



Distance of rapid traverse overlap between return and positioning of the next block in threading cycle




[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm, inch (input unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  0 or positive 9 digit of minimum unit of data (refer to the standard parameter setting table

(B)) (When the increment system is IS-B, 0.0 to +999999.999)
In threading cycle of canned cycle, positioning to the threading start point of X-axis starts
when the delay of Z-axis by acceleration/deceleration control is the distance of this
parameter or below.

6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 1032 -



NOTE

1  Set radius value in this parameter.
2  This parameter is valid on condition that parameter TOD (bit 2 of

No.1612) is “1”.



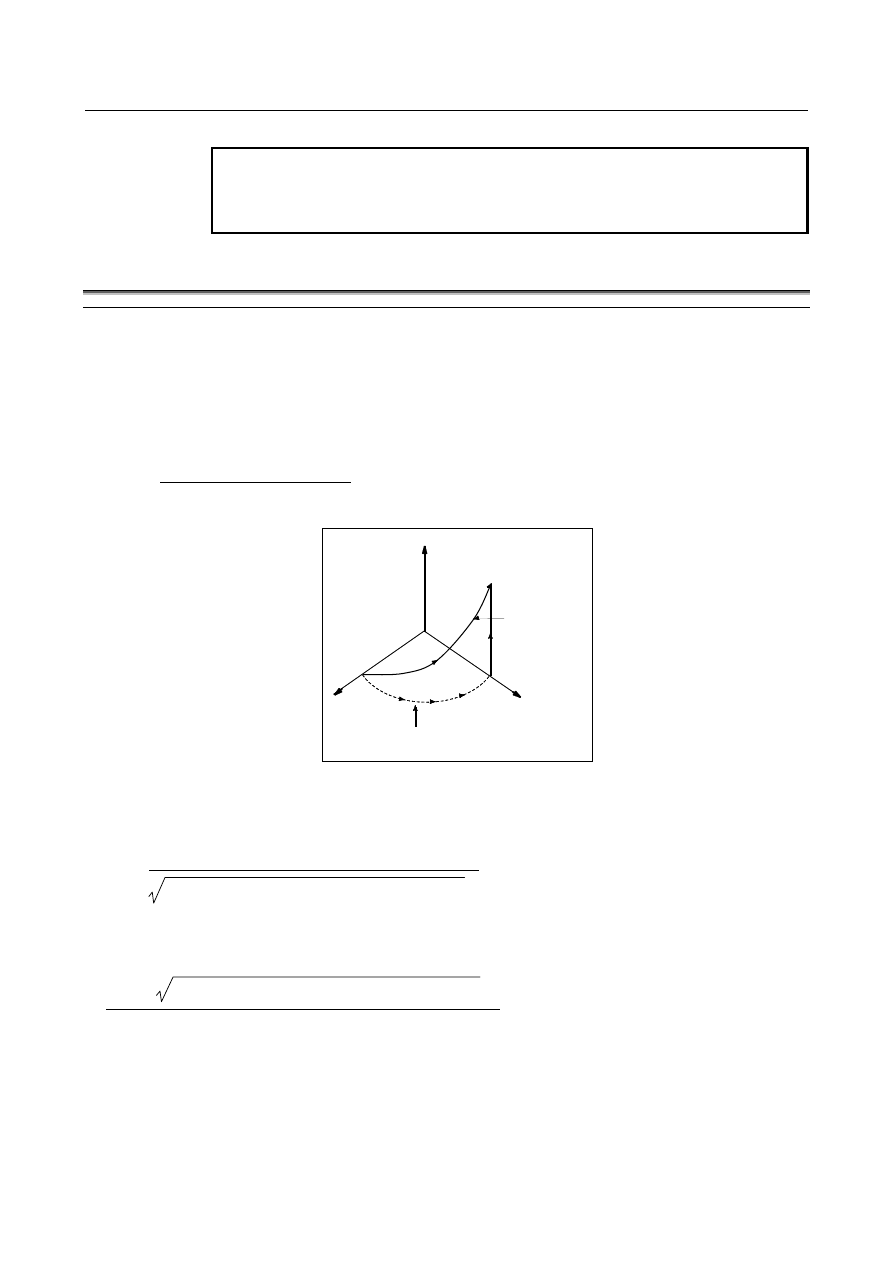

6.6

HELICAL INTERPOLATION

Overview

Helical interpolation that moved tool on the helically is enabled by specifying up to two other axes which
move synchronously with the circular interpolation by circular commands.
The feedrate command can select whether to specify tangential velocity of an arc or to specify tangential
velocity including a helical axis by the setting of bit 5 (HTG) of parameter No.1403.

An F command specifies a feed rate along a circular arc, when HTG is specified to 0. Therefore, the feed
rate of the helical axis is as follows:

F

×



Length of helical axis

Length of circular arc

Determine the feed rate so the helical axis feed rate does not exceed any of the various limit values.



The feedrate along the circumference of two circular
interpolated axes is the specified feedrate.

Z

X

Y

Tool path



Fig. 6.6 (a)


If HTG is set to 1, specify a feedrate along the tool path including the helical axis. Therefore, the
tangential velocity of the arc is expressed as follows:

F

×



Length of arc

(Length of arc)

2

 + (Length of helical axis)

2




The velocity along the linear axis is expressed as follows:

F

×



Length of linear axis

(Length of arc)

2

 + (Length of helical axis)

2





B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 1033 -



Z



Y



X



The feedrate along the tool path is specified.



Tool path





Fig. 6.6 (b)


If three or more axes were specified as helical axes in the helical interpolation mode, alarm
(PS0232)"TOO MANY HELICAL AXIS COMMAND" is issued.


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1403







HTG















[Input type]  Parameter input



[Data type]  Bit path





#5  HTG

  The feedrate for helical interpolation is:

0:

Specified using the feedrate along the tangent to an arc

1:

Specified using the feedrate along axes including a helical axis



Alarm and message

Number

Message

Description

PS0232

TOO MANY HELICAL AXIS
COMMAND

Three or more axes were specified as helical axes in the
helical interpolation mode.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Helical interpolation




6.7

POLAR COORDINATE INTERPOLATION

T



Overview

Polar coordinate interpolation is a function that exercises contour control in converting a command
programmed in a Cartesian coordinate system to the movement of a linear axis (movement of a tool) and
the movement of a rotary axis (rotation of a workpiece). This function is useful for grinding a cam shaft.


Explanation

G12.1 starts the polar coordinate interpolation mode and selects a polar coordinate interpolation plane
(Fig. 6.7). Polar coordinate interpolation is performed on this plane.
