FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 114

5. AUTOMATIC OPERATION





B-64693EN-1/01



- 866 -

6443



M code of group I in manual handle retrace (1)

to



to

6446



M code of group I in manual handle retrace (4)



6447



M code of group J in manual handle retrace (1)

to



to

6450



M code of group J in manual handle retrace (4)



6451



M code of group K in manual handle retrace (1)

to



to

6454



M code of group K in manual handle retrace (4)



6455



M code of group L in manual handle retrace (1)

to



to

6458



M code of group L in manual handle retrace (4)



6459



M code of group M in manual handle retrace (1)

to



to

6462



M code of group M in manual handle retrace (4)



6463



M code of group N in manual handle retrace (1)

to



to

6466



M code of group N in manual handle retrace (4)



6467



M code of group O in manual handle retrace (1)

to



to

6470



M code of group O in manual handle retrace (4)



6471



M code of group P in manual handle retrace (1)

to



to

6474



M code of group P in manual handle retrace (4)



6475



M code of group Q in manual handle retrace (1)

to



to

6478



M code of group Q in manual handle retrace (4)



6479



M code of group R in manual handle retrace (1)

to



to

6482



M code of group R in manual handle retrace (4)



6483



M code of group S in manual handle retrace (1)

to



to

6486



M code of group S in manual handle retrace (4)



6487



M code of group T in manual handle retrace (1)

to



to

6490



M code of group T in manual handle retrace (4)





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  0 to 9999

Set a group of M codes output during backward movement.
For backward movement for an M code, the modal M code in the same group set by the
parameter is output.
The first M code in each group is set as the default.
When the number of M codes in a group is 3 or less, set the parameter corresponding to
an unused M code to 0.
For backward movement for "M0", "M0" is output regardless of which M code is set for
the parameter. 0 set in the parameter is ignored.

B-64693EN-1/01





5. AUTOMATIC OPERATION



- 867 -

For an M code which is not set in any group by any of the above parameters, the M code
for forward movement is output.
With these parameters, an M code in the same group can be output in backward
movement only when the M code is the first M code in each block. When a block
contains two or more M codes, the same M codes as output in forward movement are
output as a second M code and up.


NOTE



The above explanation of M code groups applies to the standard
settings. The number of M codes in each group and the number of
M code groups vary depending on the settings of bits 2 (MC5) and 3
(MC8) of parameter No. 6400.



6495

  Time constant T or T1 used for linear acceleration/deceleration or bell-shaped acceleration/deceleration

in rapid traverse for each axis for manual handle retrace





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Specify a time constant used for acceleration/deceleration in rapid traverse  for manual
handle retrace. For an axis with 0 set in this parameter, a time constant for
acceleration/deceleration of parameter (No.1620) is enabled.


6496



Time constant T

2

 used for bell-shaped acceleration/deceleration in rapid traverse for each axis

for manual handle retrace





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 1000

Specify time constant T

2

 used for bell-shaped acceleration/ deceleration in rapid traverse

for each axis for manual handle retrace. For an axis with 0 set in this parameter, a time
constant for acceleration/deceleration of parameter (No.1621) is enabled.


6497



Time constant of acceleration/deceleration in cutting feed for each axis for manual handle retrace





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Set the time constant used for exponential acceleration/deceleration in cutting feed,
bell-shaped acceleration/deceleration after interpolation or linear
acceleration/deceleration after interpolation in cutting feed for each axis  for manual
handle retrace.  Which type to use is selected with bits 1 (CTBx) and 0 (CTLx) of
parameter No. 1610. Except for special applications, the same time constant must be set
for all axes in this parameter. If the time constants set for the axes differ from each other,
proper straight lines and arcs cannot be obtained. For an axis with 0 set in this parameter,
a time constant for acceleration/deceleration of parameter (No.1622) is enabled.


5. AUTOMATIC OPERATION





B-64693EN-1/01



- 868 -

18060



M code that prohibits backward movement





[Input type]  Parameter input



[Data type]  Word path

[Valid data range]  1 to 999

When an M code that prohibits backward movement is specified during backward
movement, backward movement of blocks before the M code is prohibited. In this case,
backward movement prohibition signal MRVSP<Fn091.2> is output.

The M code that prohibits backward movement is not output to the PMC as an M code.
As the M code that prohibits backward movement, set an M code that is not used by
auxiliary functions and macros.


18065



M code 1 that prohibits backward movement and is output as an M code



18066



M code 2 that prohibits backward movement and is output as an M code





[Input type]  Parameter input



[Data type]  Word path

[Valid data range]  1 to 999

When an M code that prohibits backward movement is specified during backward
movement, backward movement of blocks before the M code is prohibited. In this case,
backward movement prohibition signal MRVSP<Fn091.2> is output.

Such M codes that prohibit backward movement are output to the PMC as M codes. As
the M codes that prohibit backward movement, set M codes that are not used by auxiliary
functions and macros.


Signal

Checking mode signal MMOD<Gn067.2>

  [Classification]  Input signal


[Function]  The status of the manual handle retrace mode is changed.



[Operation]  In case that the automatic operation is executed in the MEM mode when this signal is 1,

the mode of the manual handle retrace becomes "ON".
In the MDI operation, the mode becomes "OFF".
Moreover, when this signal is set to 1 in the automatic operation in the MEM mode, the
mode will become "ON" from the block executed next.
When this signal is set to 0 in the automatic operation, the mode will become "OFF" from
the block executed next.



Handle available signal in checking mode MCHK<Gn067.3>

  [Classification]  Input signal


[Function]  Enabling/disabling of the manual handle operation in the manual handle retrace mode is

changed.



[Operation]  When this signal is set to 1 in the manual handle retrace mode, the program is executed

with the speed corresponding to the rotating speed of a manual handle. Moreover, when
the manual handle is rotated to the opposite direction, the program is executed to the
opposite direction.
When this signal is set to 0, the program is executed with the speed instructed in the
program to the direction of the forward movement as same as a usual automatic operation.
When this signal is changed from 1 to 0 during the program, the program is executed as
well.



B-64693EN-1/01





5. AUTOMATIC OPERATION



- 869 -

Forward movement prohibition signal



FWSTP<Gn531.0>

  [Classification]  Input signal


[Function]  The forward movement in the manual handle retrace mode is prohibited.



[Operation]  When this signal is set to 1 in the manual handle retrace mode, the forward movement of

the program is prohibited. If this signal is set to 1 during the status of direction  change
prohibition or the status of the backward movement prohibition, both of the forward
movement and the backward movement cannot be done.



Reverse movement prohibition signal MRVM<Gn531.1>

  [Classification]  Input signal


[Function]  The backward movement in the manual handle retrace mode is prohibited.



[Operation]  When this signal is set to 1 in the manual handle retrace mode, the backward movement

of the program is prohibited. The backward movement is not done and the program stops
even if a manual handle is rotated to the opposite direction.



Check mode confirmation signal MMMOD<Fn091.3>

  [Classification]  Output signal


[Function]  This signal indicates the manual handle retrace mode.



[Operation]  This signal becomes 1 when the manual handle retrace mode is "ON".

When the manual handle retrace mode is turned off, this signal becomes 0.



Reverse movement signal MRVMD<Fn091.0>

  [Classification]  Output signal


[Function]  This signal indicates that program is being backward movement.



[Operation]  This signal becomes 1 in the manual handle retrace mode when the backward movement

is executed.
It becomes 0 during the forward movement and the re-forward movement.



Direction change prohibition signal MRNCHG<Fn091.1>

  [Classification]  Output signal


[Function]  This signal indicates that direction change is being prohibited.



[Operation]  It becomes 1 when the direction to which the program is executed cannot be changed(The

status of the direction change prohibition) in the manual handle retrace mode.
When the backward movement of the program can be done, it becomes 0.



Reverse movement prohibition signal MRVSP<Fn091.2>

  [Classification]  Output signal


[Function]  This signal indicates that the backward movement is being prohibited.



[Operation]  It becomes 1 when the backward movement can be executed no more (The status of the

backward movement prohibition) from a certain block in the manual handle retrace mode.
When the backward movement of the program can be executed, it becomes 0.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn067











MCHK

MMOD

























Gn531















MRVM

FWSTP







#7

#6

#5

#4

#3

#2

#1

#0

Fn091











MMMOD

MRVSP

MNCHG

MRVMD



Notes

1)

In manual handle retrace function, when checking  mode signal MMOD<Gn067.2>  is set to 0 and
handle available signal in checking mode MCHK<Gn067.3> is set to 0, the check mode might not
be turned off at once.

5. AUTOMATIC OPERATION





B-64693EN-1/01



- 870 -



Basically, in the middle of block, the check mode doesn't switch from ON to OFF or from OFF to
ON. After the block is ended, the check mode switches from ON to OFF or from OFF to ON.

2)

When the rotate direction of the manual handle is changed, the timing chart of the cycle start lamp
signal STL<Fn000.5> and the feed hold lamp signal SPL<Fn000.4> are shown in the figure below.

Handle rotation
direction

STL

SPL

Operation direction

Forward
direction

Reverse
direction.

Forward
movement

Backward
movement

Stop



4)

When manual handle retrace function is executed at the same time in two or more paths, some gaps
might be caused in operation between each paths by repetition of forward movement and backward
movement or rotational speed of manual handle. Waiting M codes are used for the synchronized
block between each paths.



5.3.6

Auxiliary Function Output Block Reverse Movement for
Manual Handle Retrace

Overview

This function enables reverse movement during manual handle retrace even if a move command and an
auxiliary function (M/S/T/B code) are specified in the same block.


Explanation

Reverse movement is enabled for an auxiliary function output block if all the conditions and sequences
described below are met.
<1> The function is effective when bit 0 (ADC) of parameter No. 6401 (auxiliary function output block

reverse movement enable parameter) is set to

1

.

<2> The function is effective when a move command and an auxiliary function (M/S/T/B code) are

specified in the same block.

<3> If the rotation of the manual pulse generator is reversed when all the conditions mentioned in <1>

and <2> are met, the NC sets auxiliary function output block reverse movement enable output signal
ADCO<Fn091.5> to 1.

<4> When auxiliary function output block reverse movement enable output signal ADCO<Fn091.5> is

set to 1, the PMC performs the corresponding operation with a ladder language program. After that,
set finish signal FIN<Gn004.3> to 1. This enables the NC to move the axis in reverse direction
(move it backward or move it forward again).

<5> When finish signal FIN<Gn004.3> is set to 1, the NC sets ADCO<Fn091.5> to 0 and starts to move

the axis in reverse direction (move it backward or move it forward again).
As for parameter-grouped M codes or S or T codes, those of the previous one block are output. As
for M codes that are not grouped by parameter or B codes, the same codes as for the forward
movement are also output for the reverse movement.


The figure below presents a timing chart depicting this process. The chart shows an example of M codes.
This example describes how an auxiliary function is executed after waiting for the move command to
complete (distribution end signal DEN) following the reverse movement.
It is also possible to execute an auxiliary function without waiting for the move command to complete
after the reverse movement.

B-64693EN-1/01





5. AUTOMATIC OPERATION



- 871 -





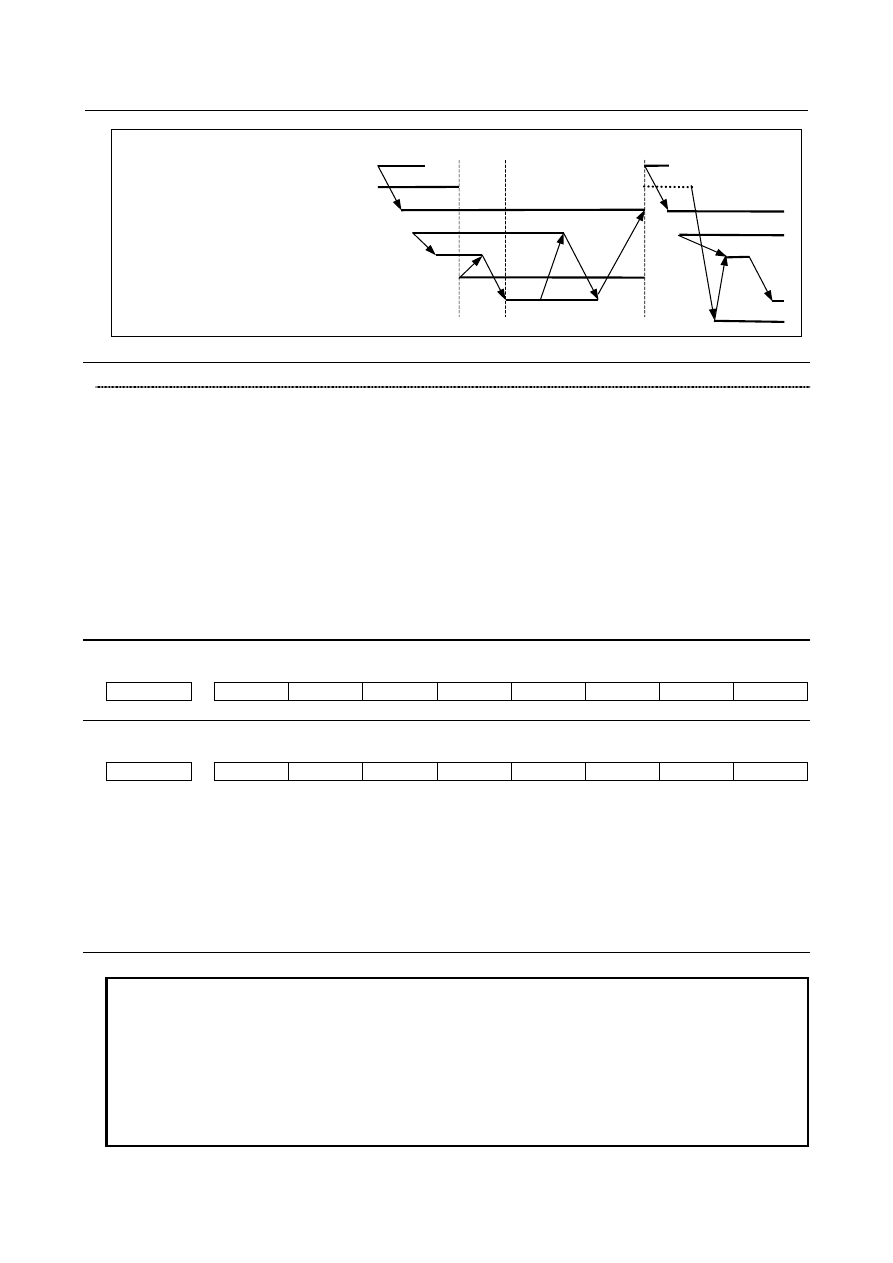

M command



Mxxx

Move command

Code signals



M00 to M31

Strobe signal



MF

Operation on PMC side

Reverse movement enable output signal     ADCO

Finish signal



FIN

Distribution end signal         DEN

<3>

<4>

<5>





Signal

Auxiliary function output block reverse movement enable output signal

ADCO<Fn091.5>

  [Classification]  Output signal


[Function]



Indicates that



the manual handle has reversed during manual handle retrace in a block

where a move command and an auxiliary function (M/S/T/B code) are specified together.



    [Output cond.]  This signal is set to 1 if all the conditions described below are met.



1)

Bit  0 (ADC) of parameter No. 6401 (auxiliary function output block reverse
movement parameter) is set to

1

.

2)

A move command and an auxiliary function (M/S/T/B code) are specified in the
same block.

3)

Finish signal FIN is being awaited after the rotation of the manual pulse generator
has reversed.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Fn091







ADCO













Parameter





#7

#6

#5

#4

#3

#2

#1

#0

6401

















ADC





[Input type]  Parameter input



[Data type]  Bit path





#0  ADC

  If a move command and an auxiliary function (M/S/T/B code) are specified in the same

block when the manual handle retrace function is used, the block:
0:

Disables reverse movement.

1:

Does not disable reverse movement.



Notes

NOTE

1  When a single auxiliary function is specified individually, carry out the regular

auxiliary function completion sequence. Reverse movement becomes possible
after moving to the next (or previous) block.

2  If a move command and an auxiliary function are specified in the same block and

if no travel distance remains after movement, carry out the regular auxiliary
function completion sequence. Reverse movement becomes possible after
moving to the next (or previous) block.

5. AUTOMATIC OPERATION





B-64693EN-1/01



- 872 -

NOTE

3  To enable reverse movement using this function when an M code other than

grouped M codes and a move command are specified in the same block, set bit 5
(RVN) of parameter No. 6400 to 0.

4  This function is not supported for M02 or M30.
5  If an auxiliary function is specified in a block having no move command, such as

G70, carry out the regular auxiliary function completion sequence.
Reverse movement becomes possible after moving to the next (or previous)
block.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Manual handle retrace



5.3.7

Manual Handle Retrace Function for Multi-path

Overview

In the manual handle retrace function for multi-path systems, when the operation of re-forward movement
is performed, the movement timing of all-path movement can be made identical to that of forward
movement.


Explanation

In the manual handle retrace function for multi-path systems, when a certain path stopped with the
backward movement prohibited and the other paths continue the backward movement, if re-forward
movement is performed after that, all paths start the re-forward movement immediately, so the timing of
block movement of each path is different from the original forward movement.
In this function, during re-forward movement, the path that stopped with backward movement prohibited
doesn’t start re-forward movement immediately.  After other paths reach the position the path stopped
with backward movement prohibited, the re-forward movement of this path is performed. Therefore, in
multi-path systems, it is possible to perform re-forward movement in which the timing of block
movement of each path is made identical to that of forward movement.
This function is enabled when bit 1 (RTW) of parameter No.18000 is set to 1.

For information on basic movement (forward, backward, re-forward) of the manual handle retrace
function and the settings, refer to Subsection, “Manual Handle Retrace”.


NOTE



Even when this function is enabled, the timing of block movement of each path
may differ slightly due to the repetition of forward and backward movement and
the rotation speed of the manual handle. Therefore, when synchronization is
necessary, use the waiting M code.



B-64693EN-1/01





5. AUTOMATIC OPERATION



- 873 -

Example) Re-forward movement of manual handle retrace in a 4-path system


Path1

Path2

Path3

Path4

O1001
N1 G1 X5.0 F1
N2 X12.0
N3 X22.0
N4 X30.0
N5 X34.5
N6 X50.0
M30

O1001
N1 G1 Z6.0 F1
N2 G31 Z14.0
N3 Z28.0
N4 Z36.0
N5 Z50.0
M30

O1001
N1 G1 X7.0 F1
N2 X10.0
N3 G31 X27.0
N4 X33.0
N5 X50.0
M30

O1001
N1 G1 Z5.0 F1
N2 G31 Z11.0
N3 Z18.0
N4 Z29.0
N5 Z32.0
N6 Z50.0
M30


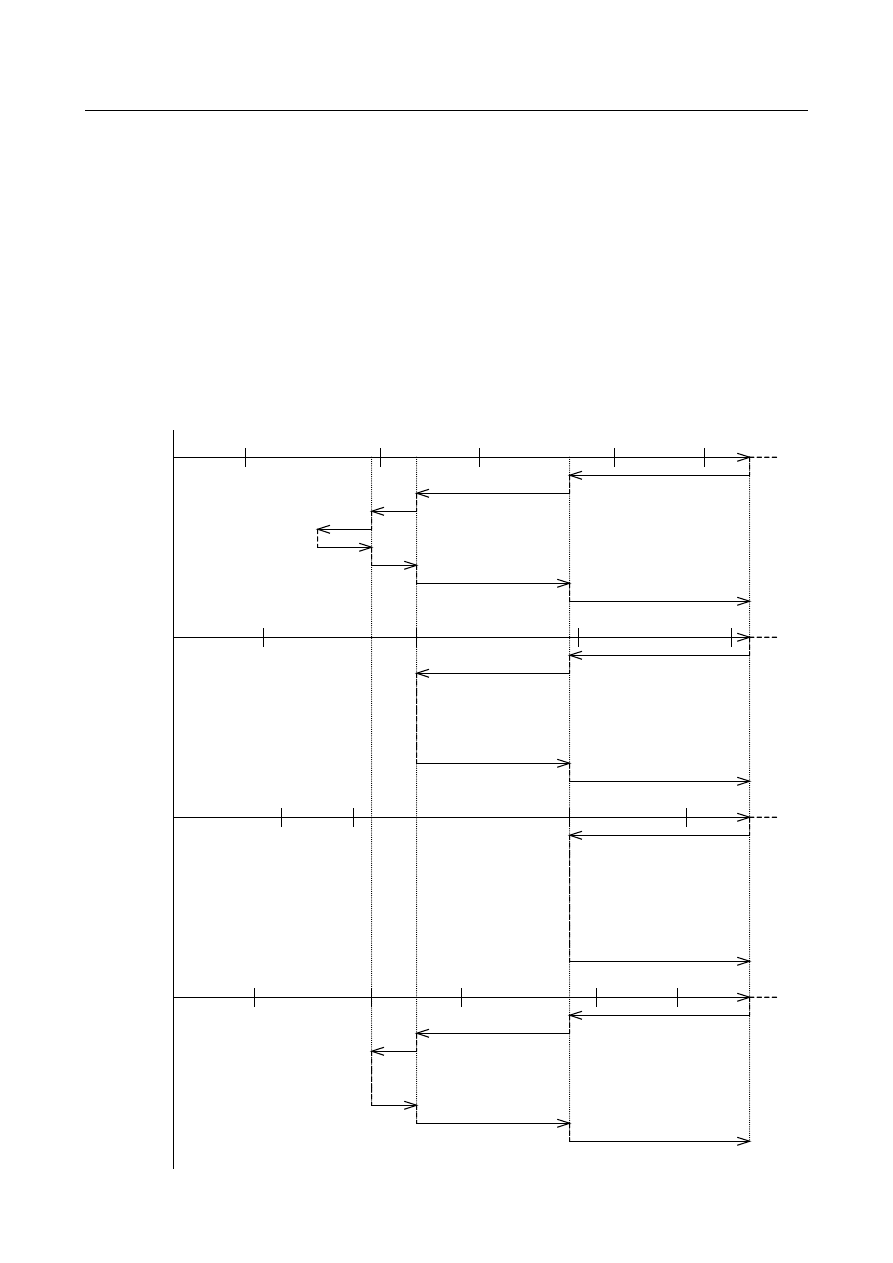

When the above programs are operated in each path, the operation states of individual steps (in forward,
backward, and re-forward movement) are shown below.






































Path1

Path2

Path3

Path4

N1

N2

N3

N4

N5

N1

N2

N3

N4

N1

N2

N3

N4

N1

N2

N3

N4

N5

Step1

Step1

Step1

Step1

Step2

Step2

Step2

Step2

Step3

Step3

Step4

Step5

Step3

Step4

Step9

Step3

Step4

Step5

Step4

Step5
Step6

Step7

Step8

Step9

Step6

Step7

Step8

Step9

Step5

Step6

Step7

Step8

Step6

Step7

Step8

Step9
