FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 73

2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 538 -

Timing chart example of cancellation



Stored stroke limit range switching cancellation signals
(+OT2C, -OT2C, +OT3C, -OT3C)

Stored stroke limit range switching start signal
(OTSW)

Processing of CNC

Stored stroke limit range switching finish signal
(OTSWFN)

Stored stroke limit range switching confirmation signals
(+OT2O, -OT2O, +OT3O, -OT3O)





NOTE

1.   If the offset value which is added the value specified by the parameter No.1313

and the stored stroke limit range switching data selection signal is not a multiple
of four (0, 4, and 8, etc.), alarm PW0041, “DATA TABLE(D) SETTING IS
ILLEGAL“ is generated.

2.   The area of data table (D) of PMC is different depending on PMC used and its

memory size. Please confirm the specification of PMC, and set it within the range
that can be used.

3.   A different kind of a different axis cannot be switch at the same time though two

or more kinds or two or more axes can be switched at the same time. For
example, it is not possible to switch the second axis to stored stroke limit 2 and
switch the first axis to stored stroke limit 3 at the same time.

4.   The cancellation is given to priority when the stored stroke limit range switching

start signal is set to "1" in the state of the signal that both the switching and the
cancellation are possible.

5.   Even if other input signals are switched in the state "1" of stored stroke limit

range switching start signal, it doesn't become effective immediately. It is
reflected at the time of rising of the stored stroke limit range switching start signal.

6.   Confirm whether to operate correctly by data and the signal that this function set

beforehand.



Signal

Stored stroke limit range switching data selection signals

OTD0 to OTD15 <Gn594 to Gn595>

  [Classification]  Input signal


[Function]  The offset value from the address of head of data table (D) of PMC to which the data for

switching of stored stroke limit range switching is set is specified by the binary code in
two bytes. The address of head data is set to the parameter No.1313.



[Operation]  When stored stroke limit range switching start signal is set to "1", the switching operation

of the range of stored stroke limit starts by the specified data.


Stored stroke limit range switching axis selection signals OTA1 to OTA8<Gn596>

  [Classification]  Input signal


[Function]  The axis that executes stored stroke limit range switching is specified.

These signals are provided for each control axis; the affixed number of the signal name
shows the control axis number.

B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 539 -

OTAx
x :  1 ..... Stored stroke limit switching to the first axis


2 ..... Stored stroke limit switching to 2nd axis



3 ..... Stored stroke limit switching to the 3rd axis



  :     :



[Operation]  When stored stroke limit range switching start signal is set to "1", the range of the stored

stroke limit of the specified axis is switched.


Stored stroke limit range switching selection signals

+OT11, -OT11, +OT12, -OT12, +OT2, -OT2, +OT3, -OT3 <Gn597>

  [Classification]  Input signal


[Function]  The range switching of which stored stroke limit is executed is specified.



  +OT11

..... Coordinate value I of stored stroke check 1 in the positive direction



  -OT11

..... Coordinate value I of stored stroke check 1 in the negative direction



  +OT12

..... Coordinate value II of stored stroke check 1 in the negative direction



  -OT12

..... Coordinate value II of stored stroke check 1 in the negative direction



  +OT2

..... Coordinate value of stored stroke check 2 in the positive direction



  -OT2

..... Coordinate value of stored stroke check 2 in the negative direction



  +OT3

..... Coordinate value of stored stroke check 3 in the positive direction



  -OT3

..... Coordinate value of stored stroke check 3 in the negative direction



[Operation]  When stored stroke limit range switching start signal is set to "1", the range of the

specified stored stroke limit is switched.


Stored stroke limit range switching cancellation signals

+OT11C, -OT11C, +OT12C, -OT12C, +OT2C, -OT2C, +OT3C, -OT3C <Gn598>

  [Classification]  Input signal


[Function]  The range switching of which stored stroke limit is canceled is specified.



[Operation]  The range of the specified stored stroke limit switches to the parameter setting value

when stored stroke limit range switching start signal switches "1".


Stored stroke limit range switching start signal OTSW<Gn599.0>

  [Classification]  Input signal


[Function]  The range switching of which stored stroke limit is started.



[Operation] When this signal is set to "1", the range of the specified stored stroke limit is switched. Or,

it is canceled.



  When stored stroke limit range switching finish signal is set to "0", it is accepted.



Stored stroke limit range switching confirmation signals
+OT11O, -OT11O, +OT12O, -OT12O, +OT2O, -OT2O, +OT3O, -OT3O<Fn598>

  [Classification]  Output signal


[Function]  These signals indicate that the range of stored stroke limit specified has been switched.



[Operation]  These signals are set to "1" when:



  - In the same kind of stored stroke limit, the range switching has become effective even

one axis.



  These signals are set to "0" when:



  -  In the same kind of stored stroke limit, the range switching of all axes has become

ineffective.


Stored stroke limit range switching finish signal OTSWFN<Fn599.0>

  [Classification]  Output signal


[Function]  The signal indicates that stored stroke limit range switching has been completed.



[Operation]  These signals are set to "1" when:



  - Stored stroke limit, the range switching has been completed.



  These signals are set to "0" when:

2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 540 -



  -  After having completed stored stroke limit range switching, stored stroke limit range

switching start signal has been become "0".



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn594



OTD7

OTD6

OTD5

OTD4

OTD3

OTD2

OTD1

OTD0





















Gn595



OTD15

OTD14

OTD13

OTD12

OTD11

OTD10

OTD9

OTD8





















Gn596



OTA8

OTA7

OTA6

OTA5

OTA4

OTA3

OTA2

OTA1





















Gn597



-OT3

+OT3

-OT2

+OT2

-OT12

+OT12

-OT11

+OT11





















Gn598



-OT3C

+OT3C

-OT2C

+OT2C

-OT12C

+OT12C

-OT11C

+OT11C





















Gn599

















OTSW





#7

#6

#5

#4

#3

#2

#1

#0

Fn598



-OT3O

+OT3O

-OT2O

+OT2O

-OT12O

+OT12O

-OT11O

+OT11O





















Fn599

















OTSWFN



Parameter

1313



The first address of data table (D) that sets data that switches stored stroke limit





[Input type]  Parameter input



[Data type]  2 word path

[Valid data range]  0 to 59996

The first address of data table (D) of PMC that sets data that switches stored stroke limit
is set.



NOTE

1  1When this parameter is set, the power must be turned off before

operation is continued.

2  When this parameter is 0, a data table from address D0 is used.



  WARNING



If a data table of the set address in this parameter is used by
another usage, it may cause an unexpected machine behavior. Be
careful enough that you must prevent the competition of the used
data table.



Alarm and message

Number

Message

Description

PW0041

DATA TABLE(D) SETTING IS
ILLEGAL

The address of data table (D) PMC calculated from parameter
No.1313, stored stroke limit range switching data selection
signal (OTD0-OTD15), and the switching data area is illegal.
(1) The specified first address is illegal.
(2) It is not a multiple of four.
(3) The range of the specified data table is illegal.



B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 541 -

Diagnosis data

3710



Coordinate value I of stored stroke check 1 in the positive direction



3711



Coordinate value I of stored stroke check 1 in the negative direction



3712



Coordinate value II of stored stroke check 1 in the positive direction



3713



Coordinate value II of stored stroke check 1 in the negative direction



3714



Coordinate value of stored stroke check 2 in the positive direction



3715



Coordinate value of stored stroke check 2 in the negative direction



3716



Coordinate value of stored stroke check 3 in the positive direction



3717



Coordinate value of stored stroke check 3 in the negative direction





[Data type]  Real axis



[Unit of data]  Machine unit



  Machine coordinates value of effective, various kind of stored stroke limits are displayed

now.


Note

NOTE

1.   Stroke limit check before move also becomes effective in the switched area.
2.   The range of stored stroke limit returns to the state set to the parameter at power

on.

3.   When the number of control axes in the system increases and decreases by

flexible path axis assignment, it is necessary to consider it.

4.   Stored stroke check 1 area expansion (coordinate value III - VIII) cannot be

rewritten by this function.

5.   When the range of stored stroke limit is switched by this function, even if the

parameters Nos.1320 to 1327 are rewritten by the G10 instruction, the PMC
window, and the G22 instruction, it is not effective immediately.

6.   Stroke limit area changing function is a function to rewrite the parameters

Nos.1320 to 1327. This function is a function that switches the range of stroke
limit to the value that is set to data table (D) of PMC without rewriting the
parameters Nos.1320 to 1327.



2.3.11

Chuck and Tail Stock Barrier

T





Overview

The chuck/tail stock barrier function prevents damage to the machine by checking whether the tool tip
interferes with either the chuck or tail stock.
Specify an area into which the tool may not enter (entry-inhibition area). This is done using the special
setting screen, according to the shapes of the chuck and tail stock. If the tool tip should enter the set area
during a machining operation, this function stops the tool and outputs an alarm message.
The tool can be removed from the entry-inhibition area only by retracting it in the direction from which
the tool entered the area.


2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 542 -

Explanation

- Settings process for Chuck and Tail stock barrier

Refer to the "Chuck and Tail Stock Barriers" in the Operator's Manual (For Lathe System)
(B-64694EN-1) for the details of setting process for Chuck and Tail stock barrier.


  -

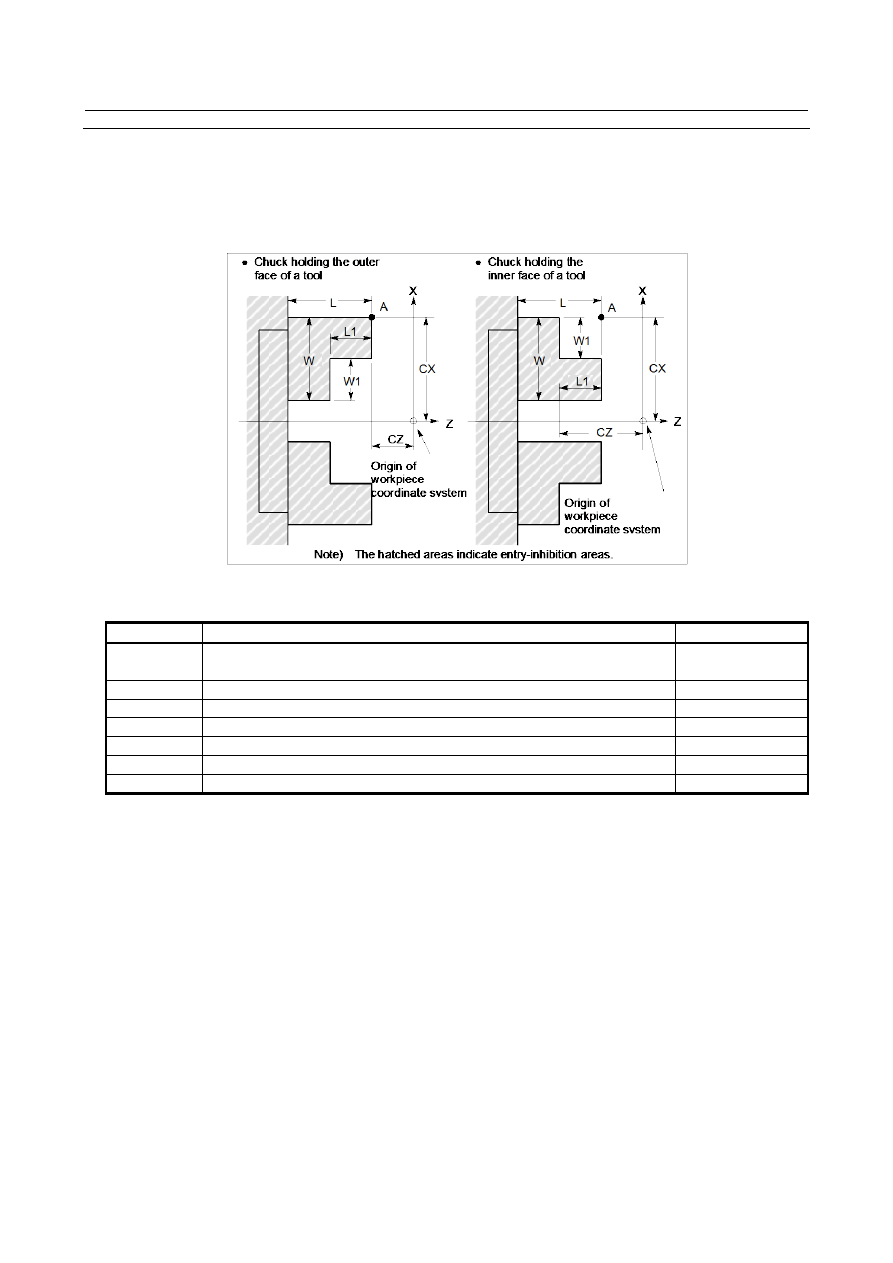

Setting the entry-inhibition area for a chuck



Fig. 2.3.11 (a)



Table 2.3.11 (a)

Symbol

Description

Parameter

TY



Chuck-shape selection (0: Holding the inner face of a tool, 1: Holding the outer
face of a tool)

No.1330

CX



Chuck position (along X-axis)

No.1335

CZ



Chuck position (along Z-axis)

No.1336

L

Length of chuck jaws

No.1331

W



Depth of chuck jaws (radius)

No.1332

L1



Holding length of chuck jaws

No.1333

W1



Holding depth of chuck jaws (radius)

No.1334


TY

:  Selects a chuck type, based on its shape. Specifying 0 selects a chuck that holds the inner face

of a tool. Specifying 1 selects a chuck that holds the outer face of a tool. A chuck is assumed
to be symmetrical about its Z-axis.
CX, CZ

:

Specify the coordinates of a chuck position, point A, in the workpiece

coordinate system. These coordinates are not the same as those in the machine coordinate
system.

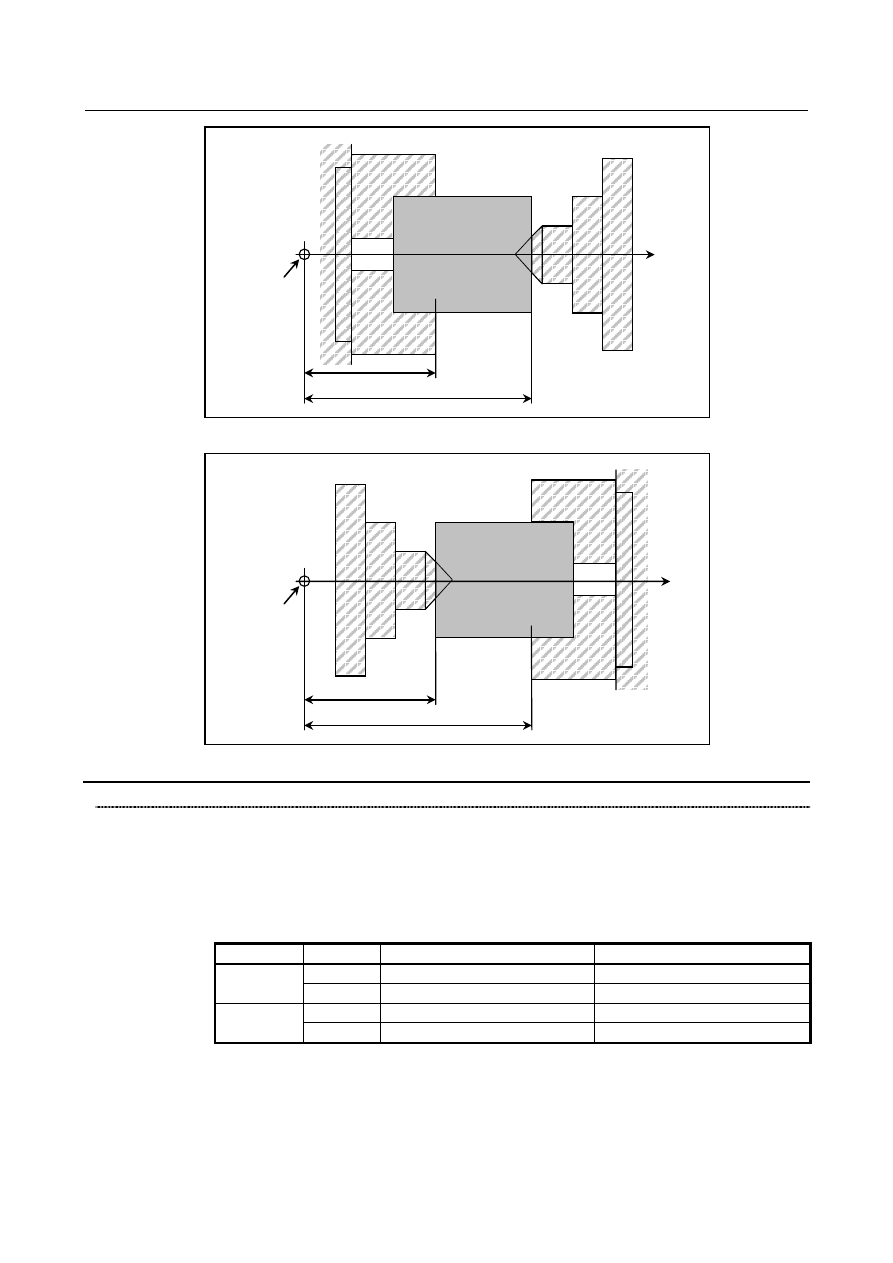

The direction of the chuck and of the tail stock is defined by a big and small relation between
CZ and TZ (Z coordinate of a tail stock). Please refer to "Setting of direction of chuck and of
tail stock" for details.

L, L1

:  Defines the length of chuck jaws.

W, W1  :  Defines the width of chuck jaws


B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 543 -

NOTE

1  For CX and CZ, whether diameter programming or radius programming is used

for the axis determines the programming system. When diameter programming is
used for the axis, use diameter programming to enter data for the axis.

2  Always specify W and W1 in radius. When radius programming is used for the

Z-axis, specify L and L1 in radius.

3  If you not use the entry-inhibition area for a chuck, please set 0 to L, L1, W and

W1.

4  The CZ is used to define the direction of the chuck and of the tail stock. Even

when you not use the entry-inhibition area for a chuck, please set to CZ.



  -

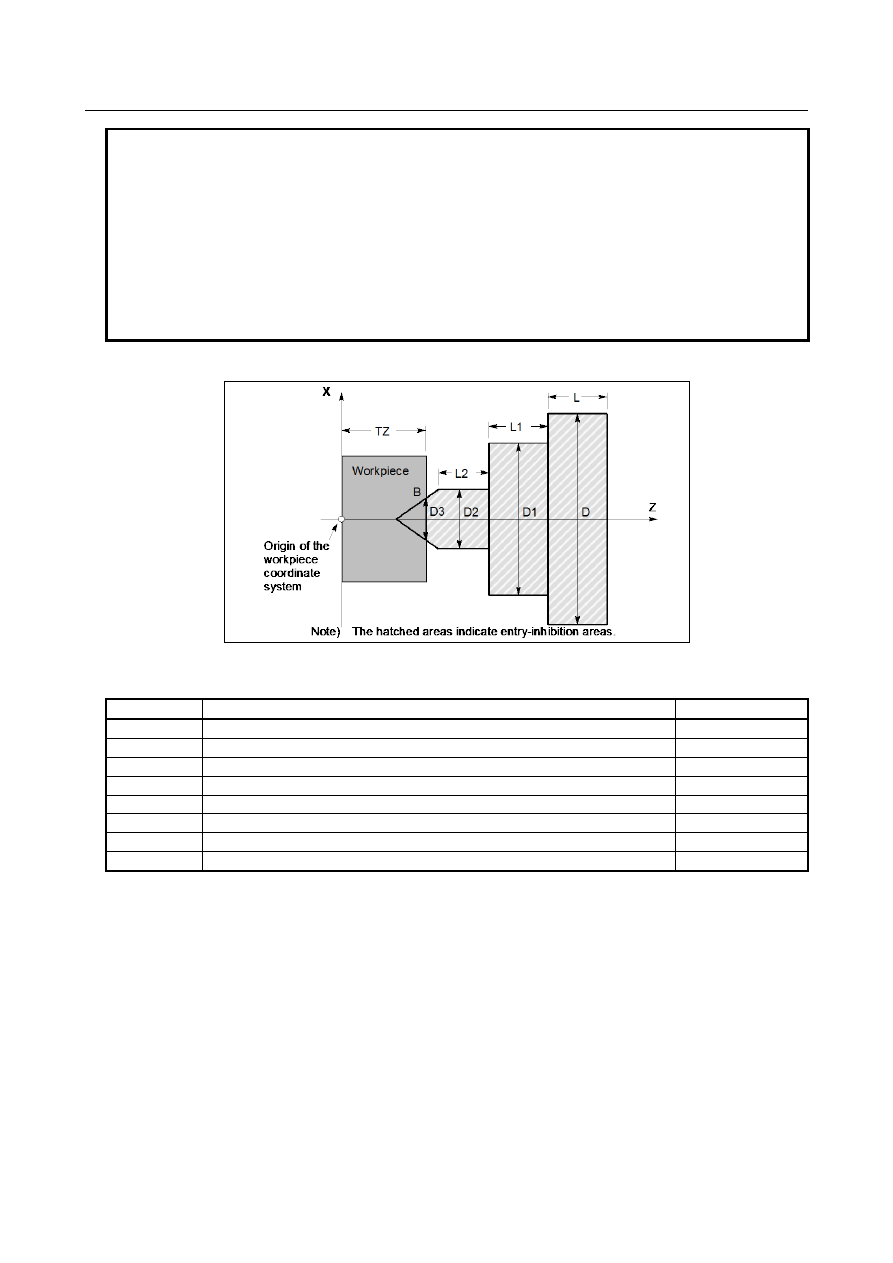

Setting the entry-inhibition area for a tail stock



Fig. 2.3.11 (b)



Table 2.3.11 (b)

Symbol

Description

Parameter

TZ



Tailstock position (along the Z-axis)

No.1348

L



Tailstock length

No.1341

D



Tailstock diameter

No.1342

L1

Tailstock length (1)

No.1343

D1



Tailstock diameter (1)

No.1344

L2



Tailstock length (2)

No.1345

D2



Tailstock diameter (2)

No.1346

D3

Hole diameter of tailstock (3)

No.1347


TZ

:  Specifies the Z coordinate of the chuck position, point B (Fig.  2.3.11  (b)), in the

workpiece coordinate system. These coordinates are not the same as those in the
machine coordinate system. A tail stock is assumed to be symmetrical about its Z-axis.
The direction of the chuck and of the tail stock is defined by a big and small relation
between CZ (Z coordinate of a chuck) and TZ. Please refer to "Setting of direction of
chuck and of tail stock" for details.

L, L1, L2

:  Defines the tail stock length.

D, D1, D2, D3  :  Defines the tail stock diameter.


2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 544 -

NOTE

1  For TZ, whether diameter programming or radius programming is used for the

Z-axis determines the programming system.

2  Always specify D, D1, D2, and D3 in diameter programming. When radius

programming is used for the Z-axis, specify L, L1, and L2 in radius.

3  If you not use the entry-inhibition area for a tail stock, please set 0 to L, L1, L2, D,

D1, D2 and D3.

4  The TZ is used to define the direction of the chuck and of the tail stock. Even

when you not use the entry-inhibition area for a tail stock, please set to TZ.



-

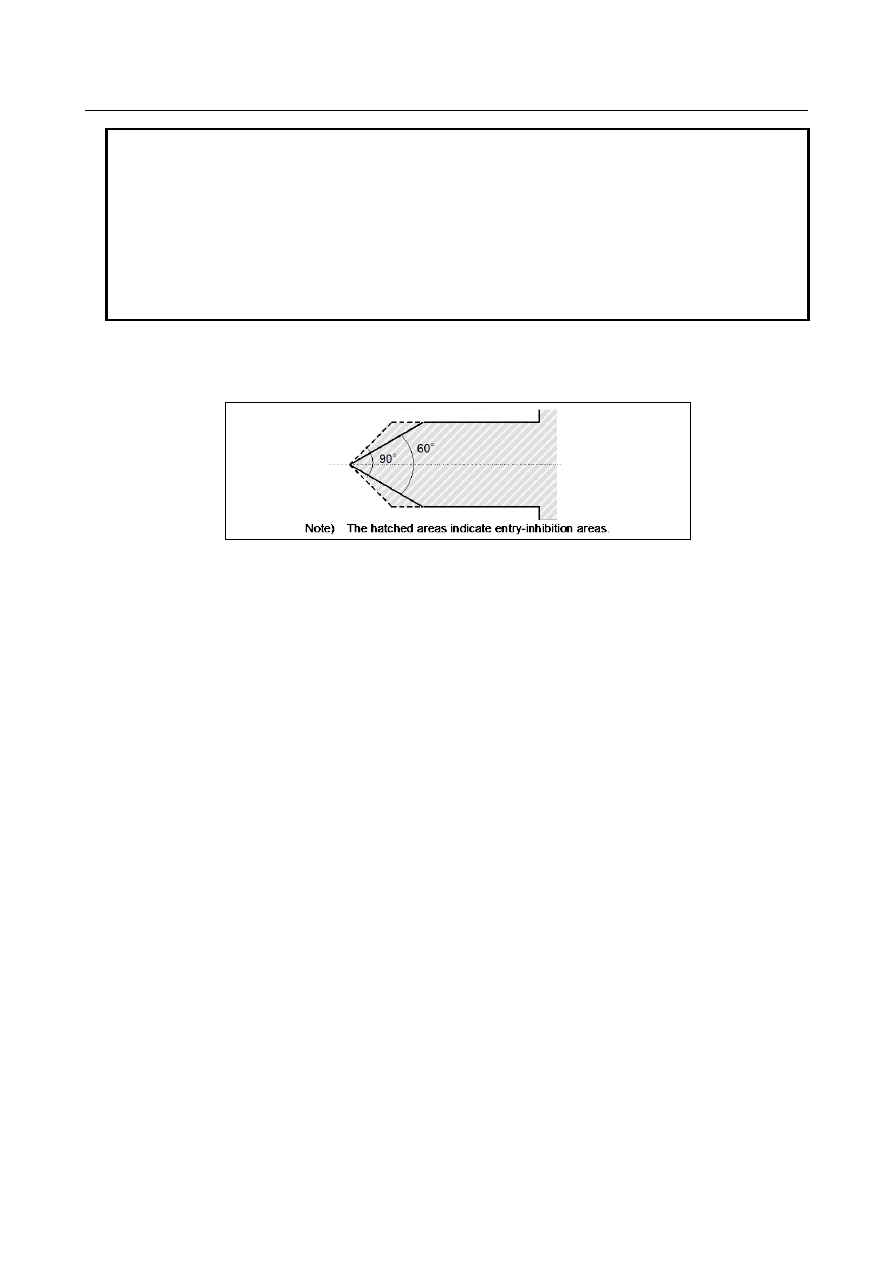

Setting the entry-inhibition area for the tail stock tip

The tip angle of the tail stock is 60 degrees. The entry-inhibition area is set around the tip, assuming the
angle to be 90 degrees, as shown below.



Fig. 2.3.11 (c)



-

Setting of direction of chuck and of tail stock

Setting of direction of entry-inhibition area for a chuck and of entry-inhibition area for a tail stock is
decided by a big and small relation between parameter No.1336 (CZ) and parameter No.1348 (TZ). When
set to CZ<TZ, the direction of the chuck and of the tail stock becomes direction shown in Fig. 2.3.11 (d).
When set to CZ>TZ, the direction of the chuck and of the tail stock becomes direction shown in Fig.
2.3.11 (e).

When you use only entry-inhibition area for a chuck, please set the following to parameter No.1348 (TZ).

•



When you set the direction of the chuck as shown in Fig. 2.3.11 (d), please set a value that is larger
than CZ to TZ

•



When you set the direction of the chuck as shown in Fig. 2.3.11 (e), please set a value that is smaller
than CZ to TZ


When you use only entry-inhibition area for a tail stock, please set the following to parameter No.1336
(CZ).

•



When you set the direction of the tail stock as shown in Fig. 2.3.11 (d), please set a value that is
smaller than TZ to CZ

•



When you set the direction of the tail stock as shown in Fig. 2.3.11 (e), please set a value that is
larger than TZ to CZ



B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 545 -



Fig. 2.3.11 (d)    For parameter No.1336(CZ) < parameter No.1348(TZ)





Fig. 2.3.11 (e)  For parameter No.1336(CZ) > parameter No.1348(TZ)



Signal

Tailstock barrier select signal *TSB<Gn060.7>

  [Classification]  Input signal


[Function]  Enables or disables the tail stock barrier.



[Operation]  When this signal is set to “1”, the control unit operates as follows:

Disables the tail stock barrier, even when the G22 command (stored stroke check on) is
specified in the program.

Table 2.3.11 (c)

G code

*TSB

Tail stock barrier

Chuck barrier (reference)

G22

0

Enabled

Enabled

1

Disabled

Enabled

G23

0

Disabled

Disabled

1

Disabled

Disabled


When the G23 command (stored stroke check off) is specified, the tail stock barrier is
disabled regardless of the signal *TSB. When the G22 command (stored stroke check on)
is specified, the tail stock can be disabled by setting the signal to “1”.
This signal is used to select whether the tail stock area is a entry-inhibition area.
It is used whenever M commands are applied, resulting in the tail stock being attached to
the workpiece or detached from the workpiece while the workpiece is being machined.

TZ

CZ

Workpiece

Chuck

Tail stock

Origin of
workpiece
coordinate
system



Z

CZ

TZ

Origin of
workpiece
coordinate
system

Workpiece

Tail stock

Z

Chuck

Z
