FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 72

2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 530 -

NOTE

1  Check of the tool path between blocks is executed for forbidden area defined by

stored stroke limit of plane selection axes and plane non-selection axis.
Therefore, even if the axis other than plane selection axes and plane
non-selection axis exceed the forbidden area defined by stored stroke limit in the
tool path between blocks, the alarm is not generated by check of the tool path
between blocks. (However, because stored stroke check of normal is effective,
the alarm is generated when approaching the forbidden area defined by stored
stroke limit during moving the axis.)

2  When the forbidden area is defined by inside of stored stroke limit, the alarm is

generated if all axes to which stored stroke check is effective enter the forbidden
area. However, in check of the tool path between blocks, the alarm is generated if
plane selection axes and plane non-selection axis enters the forbidden area.



Limitation

Limitation of Stroke limit check before move

Limitation of Stroke limit check before move is effective for check of the tool path between blocks.


Non-linear type positioning

Check of the tool path between blocks is executed for the straight-line that connect the start position and
end position of the block even if Positioning (G00), High-speed reference position return (G28, G30), or
Selecting a machine coordinate system (G53) is move by non-linear type. Therefore, check of the tool
path between blocks might not be able to be executed correctly, depending on the command.


Circular interpolation that is imperfect circle

When Circular interpolation that is imperfect circle is specified, check of the tool path between blocks is
executed for the base circle. Therefore, check of the tool path between blocks might not be able to be
executed correctly, depending on the shape of Circular interpolation.


Machine lock

For the axis which is Machine lock state when starting the block, check of the tool path between blocks is
not executed.


Stored stroke check 2 off (G23)

When Stored stroke check 2 is invalid (G23 mode), check of the tool path between blocks for the
forbidden area defined by Stored stroke limit 2 is not executed.


Arbitrary angular axis control

Stored stroke limit can be checked in Cartesian coordinate system by setting bit 0 (AOT), bit 1 (AO2) or
bit 2 (AO3) of parameter No.8201 in Arbitrary angular axis control. By setting of checking stored stroke
limit in Cartesian coordinate system, check of the tool path between blocks is effective. Check of the tool
path between blocks by this stored stroke limit is not executed if angular axis or perpendicular axis to
which stored stroke limit is checked by slanted coordinate system is set to plane selection axes or plane
non-selection axis.


B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 531 -

List of modes that cannot execute check of the tool path between blocks

Check of the tool path between blocks is not executed during the mode of following functions.

T



- Polar coordinate interpolation



- Cylindrical interpolation
- 3-dimensional coordinate conversion
- Skip function (However, the case of setting bit 2 (NPC) of parameter No.1301 to 0 is excluded.)
- Automatic tool length measurement (M series) / automatic tool offset (T series) (However, the case of

setting bit 2 (NPC) of parameter No.1301 to 0 is excluded.)



List of commands that cannot execute check of the tool path between blocks

Check of the tool path between blocks is not executed by the following commands.
- Movement command by Real time macro commands
- Movement command by PMC axis control
- Movement command for slave axis of Tandem control


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1302

















SBA





[Input type]  Parameter input



[Data type]  Bit path





#0  SBA

  In Stroke limit check before move, check of the tool path between blocks for movement

command is, :
0:

Not executed.

1:

Executed.



NOTE

1  Check of the tool path between blocks is invalid for the functions to

which Stroke limit check before move is invalid.

2  Limitation of Stroke limit check before move is valid for check of the

tool path between blocks.



Alarm and message

Number

Message

Description

OT0510

+ OVERTRAVEL ( PRE-CHECK )

The block end point or the tool path between blocks was found
in the + side stroke limit forbidden area during Stroke limit
check before move.
Modify the program.

OT0511

- OVERTRAVEL ( PRE-CHECK )

The block end point or the tool path between blocks was found
in the - side stroke limit forbidden area during Stroke limit check
before move.
Modify the program.



2.3.7

Checking the Stored Stroke during the Time from Power–on
to the Reference Position Establishment

This function stores the machine coordinates present immediately before the power is turned off.
Therefore, immediately after the power is turned on again, this function can restore the approximate
machine coordinates and enables the function for checking the stored stroke during the time from
power–on to the reference position establishment. (If bit 0 (DOTx) of parameter No. 1311 is set to 1)

2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 532 -

Even before the reference position is established by manual reference position return, the stored stroke
check can be performed using approximate machine coordinates.

Absolute coordinates are set based on the machine coordinates.
Data such as workpiece offsets specified by G92, G52, and so on before the power is turned off, however,
is not set.
If bit 3 (PPD) of parameter No. 3104 is set to 1, the relative position indication is preset.

The stored stroke check is enabled immediately after the power is turned on.
This stored stroke check is performed in the same way as the normal stored stroke check.

The reference position is not established until a reference position return takes place.
(Until then, reference position establishment signals ZRF1 to ZRF8<Fn120> are “0”.
Precision compensation functions such as pitch error compensation are not performed.)


-

Axis synchronous control

In case of the synchronization establishment of the axis synchronous control, when the position is set by
this function, the synchronization establishment is executed.


NOTE

1  This function stores machine coordinates periodically while the CNC is operating.


This means that no machine coordinates are stored when the tool moves while
the power is off.



If the power to the CNC is turned off while the tool is moving along an axis,
correct machine coordinates cannot be stored.



To reflect movements made while the power is off, use temporary absolute
coordinate setting.

2  Because this function stores machine coordinates by using software, load is

imposed on the system.



For axes for which this function is not required, this function should not be set.

3  When an absolute position detector (absolute Pulsecoder) is used for an axis, this

function cannot be used for that axis.

4  If the tool is already beyond a stored stroke immediately after the power is turned

on, an overtravel alarm (OT alarm) is issued.



In this case, release the alarm by moving the tool along the axis in the direction
that does not cause overtravel.



If bit 6 (LZR) of parameter No. 1300 is set to 1, the function for checking the
stored stroke during the time from power–on to the reference position
establishment is disabled.

5  When the power is turned on while the



  key and the <P> address key are

held down, the stored stroke check immediately after power-on is disabled.
(When the MDI keys are provided as standard keys)



(When performing this operation, exercise special care.)



In this case, machine coordinates and absolute coordinates are set.



When the compact type MDI keys are used, the stored stroke immediately after

power-on is disabled by holding down the



  key and <O> address key at

power-on.



B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 533 -

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1300





LZR

















[Input type]  Setting input



[Data type]  Bit path





#6  LZR

  When the stored stroke check immediately after power-on is enabled (bit 0 (DOTx) of

parameter No. 1311 is set to 1), the stored stroke check is:
0:

Performed even before a manual reference position return is made.

1:

Not performed until a manual reference position return is made.







#7

#6

#5

#4

#3

#2

#1

#0

1311

















DOTx





[Input type]  Parameter input



[Data type]  Bit axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#0  DOTx

  Stored stroke limit check immediately after power-on is:

0:

Disabled.

1:

Enabled.


If the stored stroke check is enabled, the machine coordinate value present immediately
before the power is turned off is stored.
The machine coordinate value is set immediately after the power is turned on.
Based on the machine coordinate value, absolute coordinate and relative coordinate
values are set.


NOTE



Because this function uses software to store machine coordinates,
the function puts an extra load on the system. So, this function
should not be set for axes that do not require this function. The
amount of a movement made while the power is off is not reflected
in machine coordinates immediately after the power is turned on.



2.3.8

Stroke Limit External Setting

Overview

When a tool is changed, the tool tip is aligned with the end of the limit area and signals are input. This
operation sets the machine position (machine coordinates) at that time as the limit position in the
parameters for coordinate values I of stored stroke check 1 (Nos.1320 and 1321). A setting signal is
provided for each direction of each axis.


Signal

Stroke limit external setting signal +LM1 to +LM8<Gn110>, -LM1 to -LM8<Gn112>

  [Classification]  Input signal


[Function]  Changes the values of the parameters for coordinate values I of stored stroke check 1

(Nos. 1320 and 1321).

2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 534 -



[Operation]  When these signals are set to “1”, the control unit changes the values of the parameters

Nos. 1320 and 1321 by using the machine coordinates when the signals are input as the
stroke check values.



NOTE



Stroke limit external setting signal +LM1 to +LM8<Gn110>, -LM1 to
-LM8<Gn112> should be set to "1" when the relevant axis is
stopped. If these signals are set to "1" during axes movement,
stroke limit may not be precisely.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn110



+LM8

+LM7

+LM6

+LM5

+LM4

+LM3

+LM2

+LM1







Gn112



-LM8

-LM7

-LM6

-LM5

-LM4

-LM3

-LM2

-LM1



Note

NOTE

1  This function can not change the values of the parameters for coordinate values II

to VIII of stored stroke check 1 (Nos.1326, 1327 and 1350 to 1361).



2.3.9

Stroke Limit Area Changing Function

Overview

This function can be used to rewrite the parameters that set the + side coordinate value and the -  side
coordinate values of the stroke limits even when the axis is traveling. The parameters can be rewritten by
the  PMC window function (WINDW: SUB52), FOCAS2, and a C Language Executor. The new stroke
limit range is enabled immediately after the parameters are rewritten by any of these functions. The
rewritable parameters are shown below.
- Parameter No. 1320: Coordinate value I of stored stroke check 1 in the positive direction on each axis
- Parameter No. 1321: Coordinate value I of stored stroke check 1 in the negative direction on each axis
- Parameter No. 1322: Coordinate value of stored stroke check 2 in the positive direction on each axis
- Parameter No. 1323: Coordinate value of stored stroke check 2 in the negative direction on each axis
- Parameter No. 1324: Coordinate value of stored stroke check 3 in the positive direction on each axis
- Parameter No. 1325: Coordinate value of stored stroke check 3 in the negative direction on each axis
- Parameter No. 1326: Coordinate value II of stored stroke check 1 in the positive direction on each axis
- Parameter No. 1327: Coordinate value II of stored stroke check 1 in the negative direction on each axis
The machining cycle time can be reduced because this function can rewrite parameters even if some axes
are moving.
This function is enabled by setting bit 0 (SLM) of parameter No.1312 to 1.


Limitation

  -

Axis synchronous control

This function is disabled  when the automatic slave axis parameter setting is enabled (bit 4 (SYP) of
parameter No. 8303 = 1) in feed axis synchronous control. (Writing to the parameters is allowed only
when all axes are stopped.)


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1312

















SLM



B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 535 -



[Input type]  Parameter input



[Data type]  Bit





#0  SLM

  The stroke limit area changing function is:

0:

Disabled.

1:

Enabled.



Note

NOTE



If the parameters are rewritten so that the current position is included in a
forbidden area during axis movement, the axis decelerates and stops, and an
alarm is displayed. If an alarm occurs when the tool enters a forbidden area, the
tool can move only opposite to the direction from which the tool came. After
moving it outside the forbidden area in the opposite direction, release the alarm
with a reset. When the alarm is released, the tool can move in both directions.



2.3.10

Stored stroke limit range switching function by signal

Overview

The range stored stroke limit can be switched by input signal of PMC. Therefore, the range stored stroke
limit can easily be set again.


Explanation

- Stored stroke limit range switching

Stored stroke limit range switching function consists of the next five steps.
1) Data for switching is set.
  Data for switching is set to data table (D) of PMC.
  Data for switching is set from the address specified by parameter No.1313 and stored stroke limit range

switching data selection signals OTD0 to OTD15<Gn594, Gn595>.


2) The offset from the head of data table (D) of PMC to which data for switching is set is specified.
  The offset from the head of data table (D) of PMC that sets data for switching is specified by stored

stroke limit range switching data selection signals.


3) The switched axis is specified.
  The axis switched by stored stroke limit range switching axis selection signals OTA1 to OTA8

<Gn596> is specified. Two or more axes can be specified. Be careful of the compatibility of
specification of axes and data for switching.


4) The switched kind of stored stroke limit is specified.
  The kind of stored stroke limit is specified with stored stroke limit range switching selection signals

+/-OT11,+/-OT12,+/-OT2,+/-OT3 <Gn597>. Two or more kinds can be specified at the same time.


5) Request and finish for switching
  When above-mentioned steps from 1) to 4) have been prepared, stored stroke limit range switching

start signal OTSW <Gn599.0> is set to "1". When stored stroke limit range switching finish signal
OTSWFN  <Fn599.0>  becomes "1", the range of stored stroke limit of the  specified axis is switched,
therefore set stored stroke limit range switching start signal to "0". Other input signals can be specified
until turning on stored stroke limit range switching start signal next time. The state of the signal can be
held when you need not change the specified signal.



2. PREPARATIONS FOR OPERATION





B-64693EN-1/01



- 536 -

- Stored stroke limit range switching cancellation

When stored stroke limit range switching is canceled, the range of stored stroke limit of the specified axis
returns to the parameter setting value. Cancellation of stored stroke limit range switching consists of the
next two steps.
1) Specify the kind of the stored stroke limit that is going to cancel.
  Specify the kind of stored stroke limit that is going to cancel with stored stroke limit range switching

cancellation signals +/-OT11C,+/-OT12C,+/-OT2C,+/-OT3C <Gn598>. Two or more kinds of stored
stroke limit can be specified at the same time.


2) Request and finish of cancellation
  When step 1) has been prepared, set stored stroke limit range switching start signal to "1".
  When stored stroke limit range switching finish signal becomes "1", the range of stored stroke limit of

the specified axis returns to the parameter setting value, therefore set stored stroke limit range
switching start signal to "0".



- Data format for switching

The data format is described as follows.
- Data for switching uses 4 bytes per data.
-  Set the value that becomes the multiple of four (0, 4, and 8, etc.) to data table address  that sets the

switching data. Therefore, the total of the offset specified by the parameter No.1313 and the stored
stroke limit range switching data selection signal should be a multiple of four (0, 4, and 8, etc.).

- Set data for switching to data table    by a diameter value according to diameter specification of axes.
- Set data for switching to data table    by detection units.

Example)
Data for switching is 1000 for 1.000(IS-B).
Data for switching is 10000 for 1.0000(IS-C).

-  Please set data for switching continuously, without creating a blank area. For example, please set the

data of the third axis directly soon after the data of the first axis when you would like to switch the first
axis and third axis.





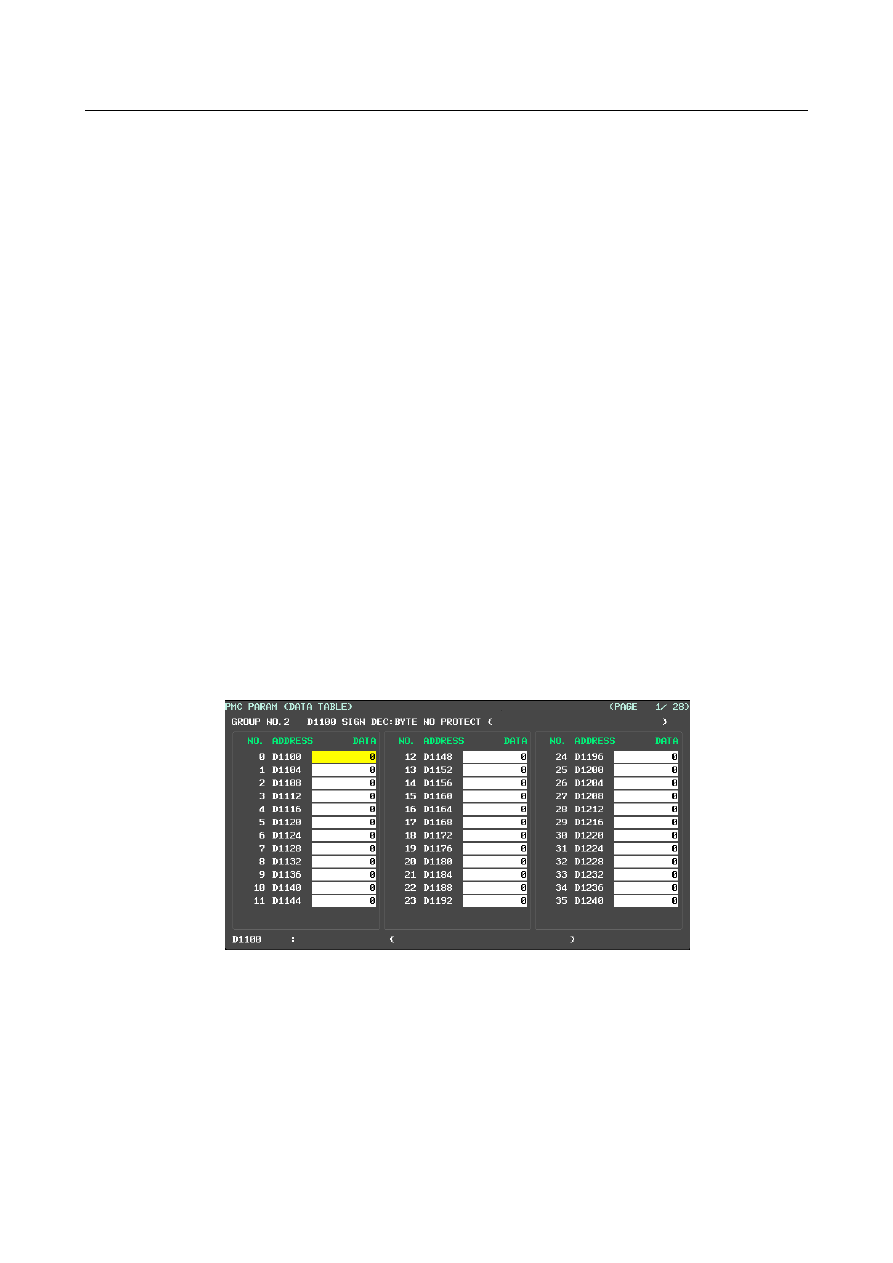

Fig.2.3.10 (a)    Data format for switching



- Example of setting of data for switching and time chart

- Switching axes

: The first axis and the second axis

- Switching kinds

: Coordinate value of stored stroke check 2,3 in the positive direction,







  and the negative direction

- Head of data table (D)  : Parameter No.1313=1000
- Offset from head of D  : 100
- Switching data

: Coordinate value of stored stroke check 2 in the positive direction









The first axis = 2100.000









The second axis = 2200.000







  Coordinate value of stored stroke check 2 in the negative direction

B-64693EN-1/01





2. PREPARATIONS FOR OPERATION



- 537 -









The first axis = -2100.000









The second axis = -2200.000







  Coordinate value of stored stroke check 3 in the positive direction









The first axis = 3100.000









The second axis = -3200.000







  Coordinate value of stored stroke check 3 in the negative direction









The first axis = -3100.000









The second axis = 3200.000


Example of setting the above-mentioned condition












D1100 = 2100000 -----

The first axis













D1104 = 2200000 -----

The second axis


























D1108 = -2100000 ----

The first axis













D1112 = -2200000 ----

The second axis














D1116 = 3100000 -----

The first axis













D1120 = 3200000 -----

The second axis














D1124 = -3100000 ----

The first axis













D1128 = -3200000 ----

The second axis





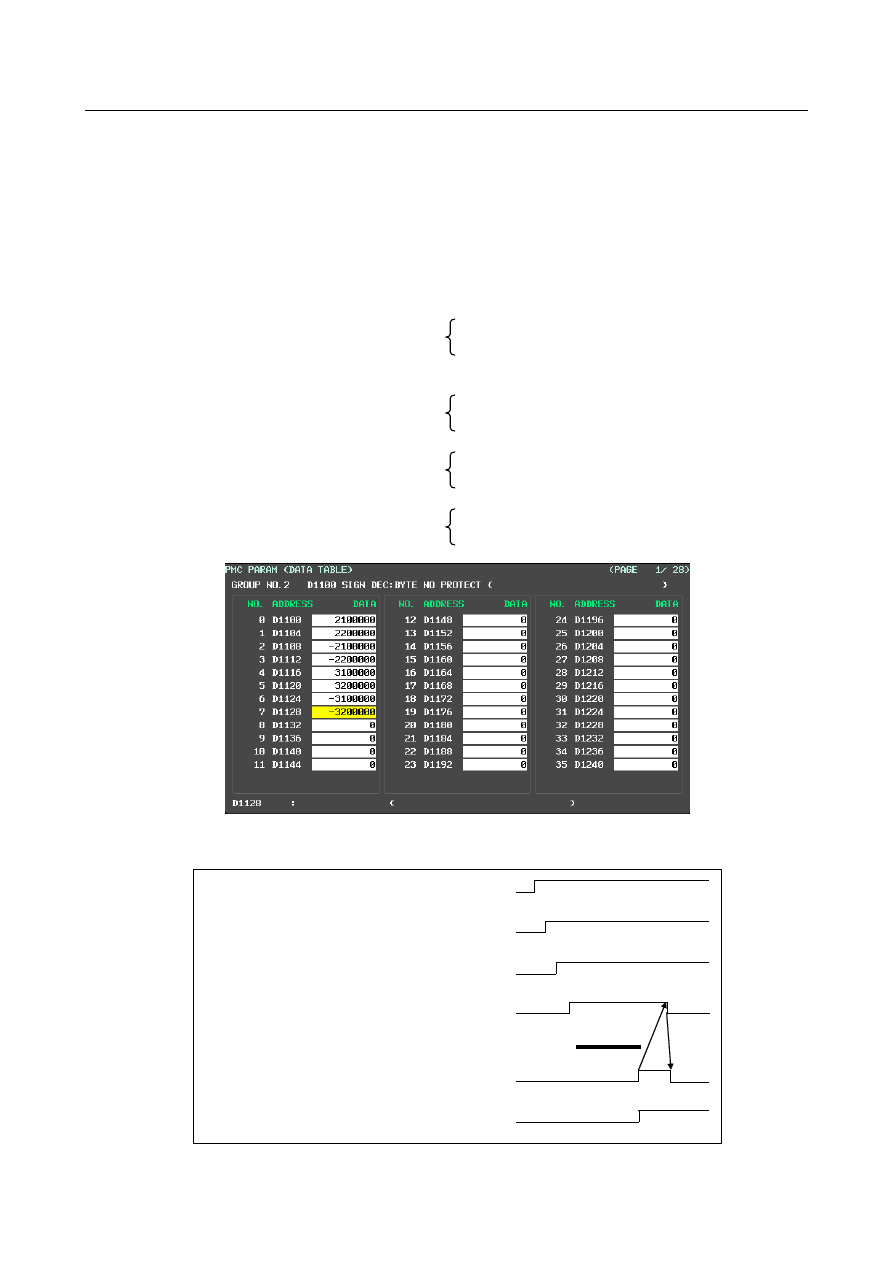

Fig.2.3.10 (b)    Example of setting data for switching


Timing chart example of switching



Stored stroke limit range switching data selection signals
(OTD0

～

OTD15)


Stored Stroke limit range switching axis selection signals
(OTA1, OTA2)

Stored stroke limit range switching selection signals
(+OT2, -OT2, +OT3, -OT3)

Stored stroke limit range switching start signal
(OTSW)

Processing of CNC

Stored stroke limit range switching finish signal
(OTSWFN)

Stored stroke limit range switching confirmation signals
(+OT2O, -OT2O, +OT3O, -OT3O)



Coordinate of stored stroke check 2 in the positive direction

Coordinate of stored stroke check 2 in the negative direction

Coordinate of stored stroke check 3 in the positive direction



Coordinate of stored stroke check 3 in the negative direction
