Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020)

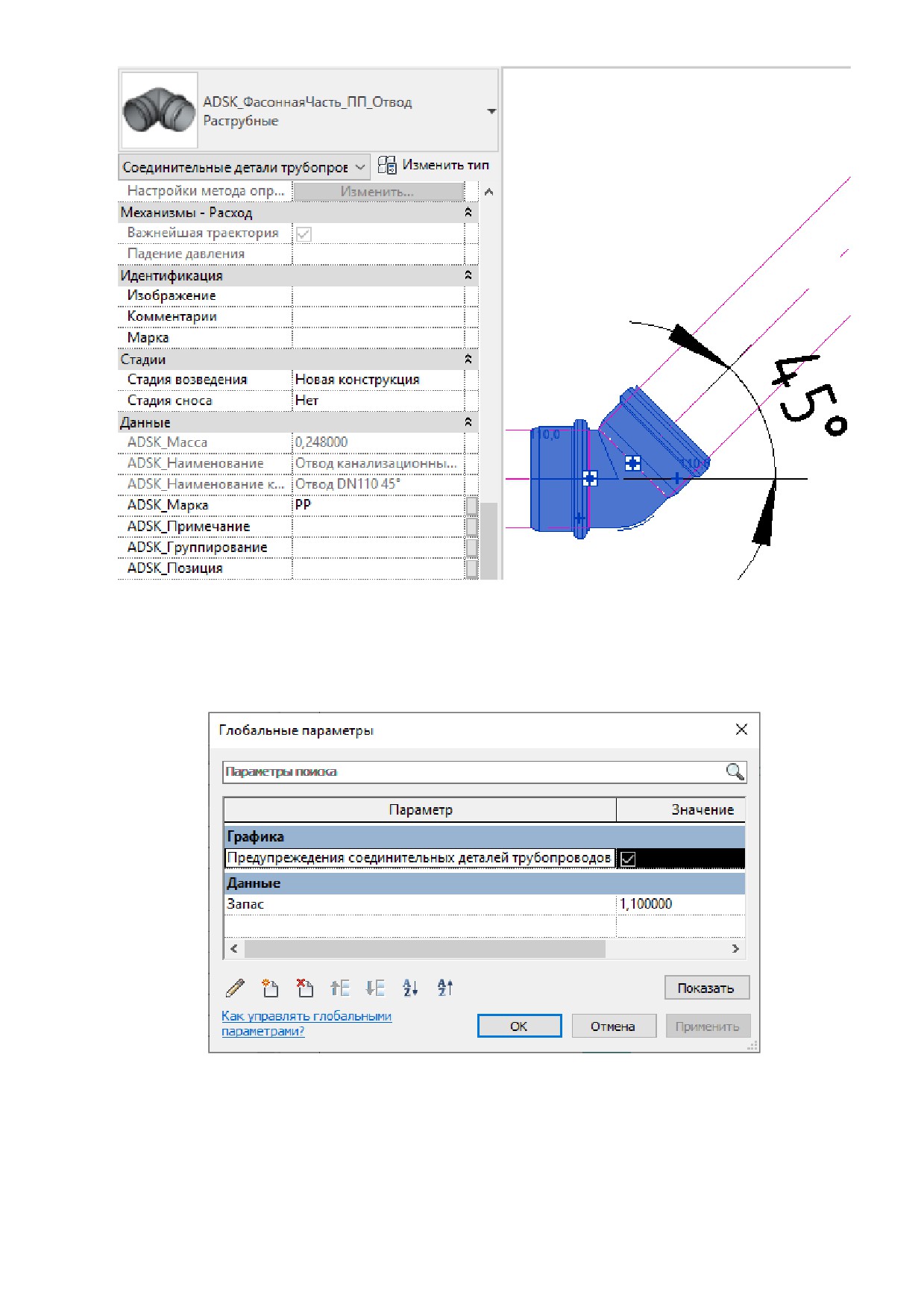

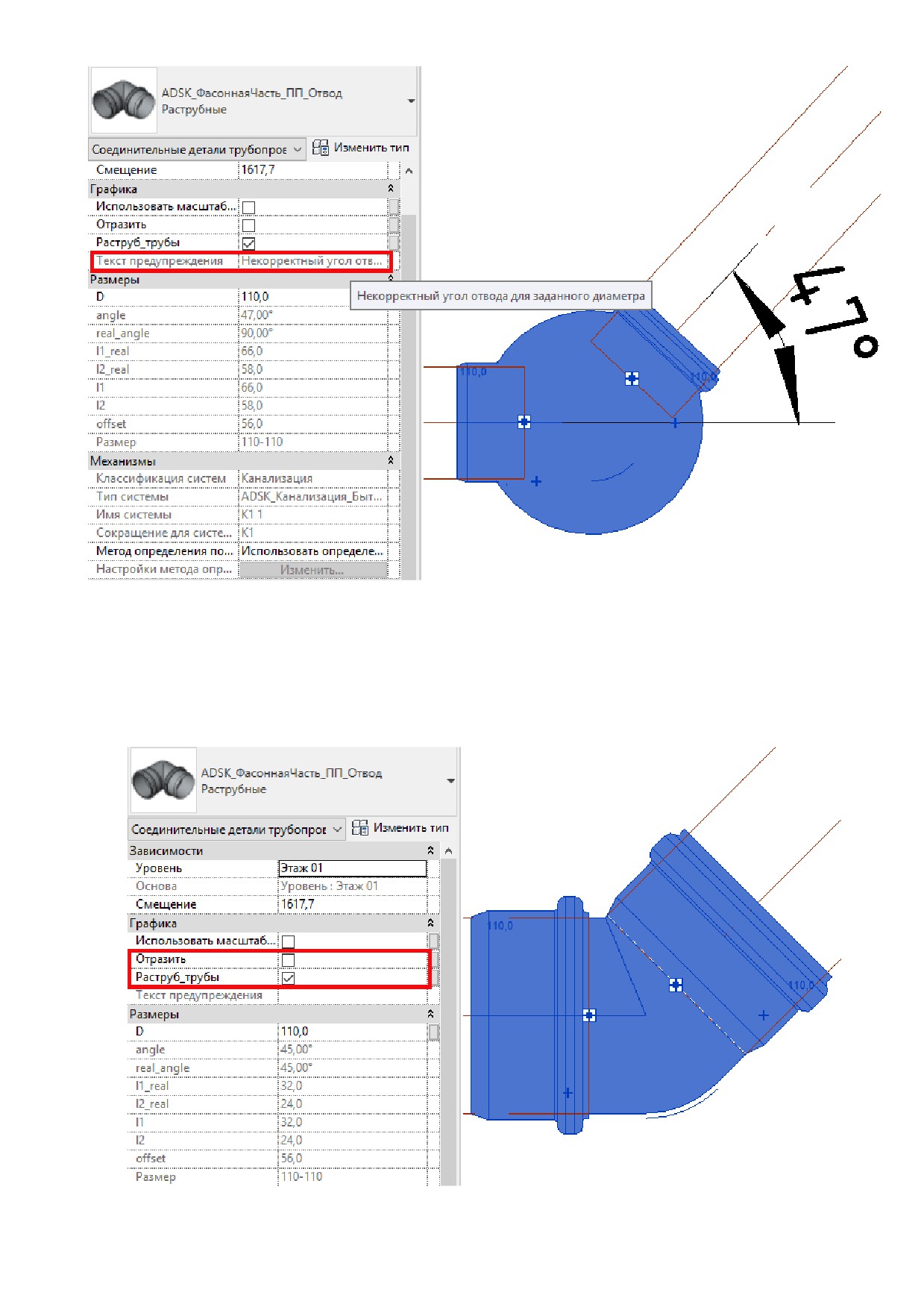

Если элемент имеет неверный диаметр для данного типа или конфигурацию, не

соответствующую типовым деталям, то в параметр «ADSK_Наименование» будет записано

значение «Нет в каталоге». При включенном глобальном параметре «Предупреждения для

соединительных деталей трубопроводов», семейства соединительных деталей с неверной

конфигурацией и параметрами будет подсвечено сферой:

При выборе такого элемента в параметре «Текст предупреждения» будет комментарий к

неверной конфигурации для устранения.

282

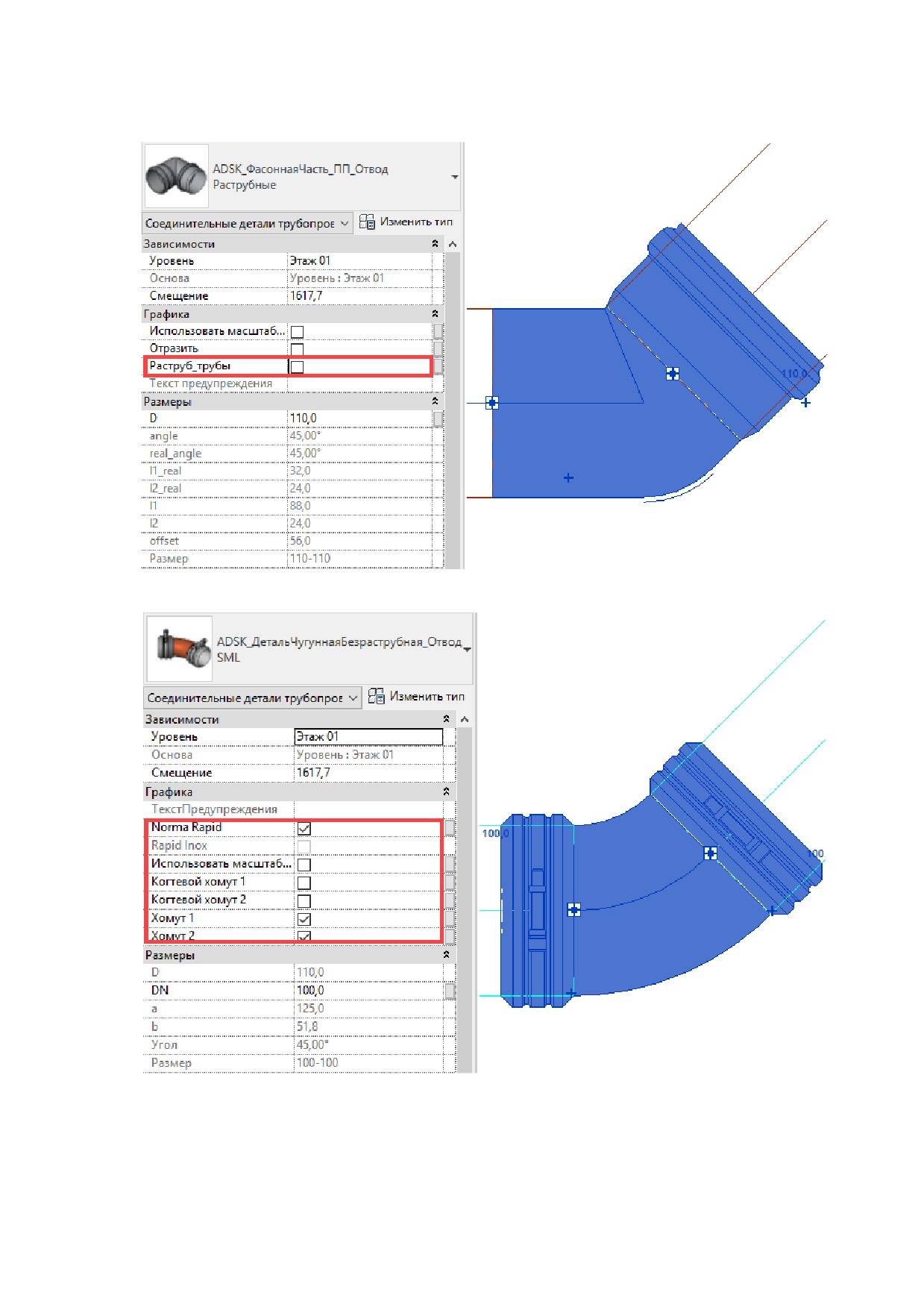

Параметр «Отразить» позволяет отзеркалить раструбное расположение элемента. Параметр

«Раструб_трубы» позволяет скрыть или отобразить раструб подсоединенной трубы. Значение

данного параметра также влияет на длину части элемента и расположение соединителя:

Для безраструбных чугунных труб SML:

Параметр «Norma Rapid» - тип вложенного семейства хомута типа Norma Rapid или Rapid Inox,

идёт в спецификацию. Параметр «Когтевой хомут 1» и «Когтевой хомут 2» - тип вложенного

семейства когтевого хомута Kombi Grip от продольного смещения, идет в спецификацию.

Параметр «Хомут 1» и «Хомут 2» - включение/отключение отображения хомута. При отключении

вложенное семейство так же не попадает в спецификацию.

284

6.2. Вкладка «Аннотацииª

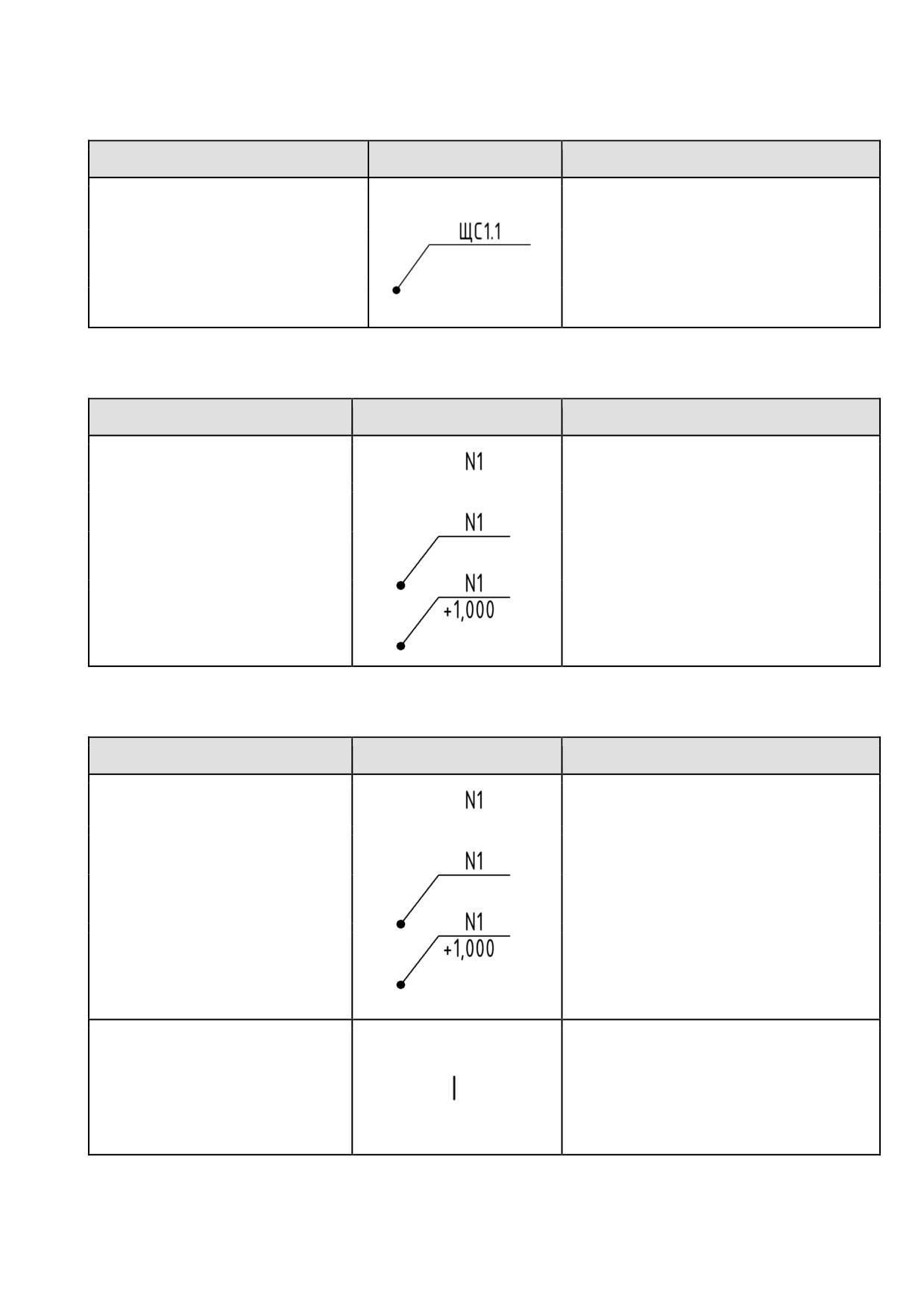

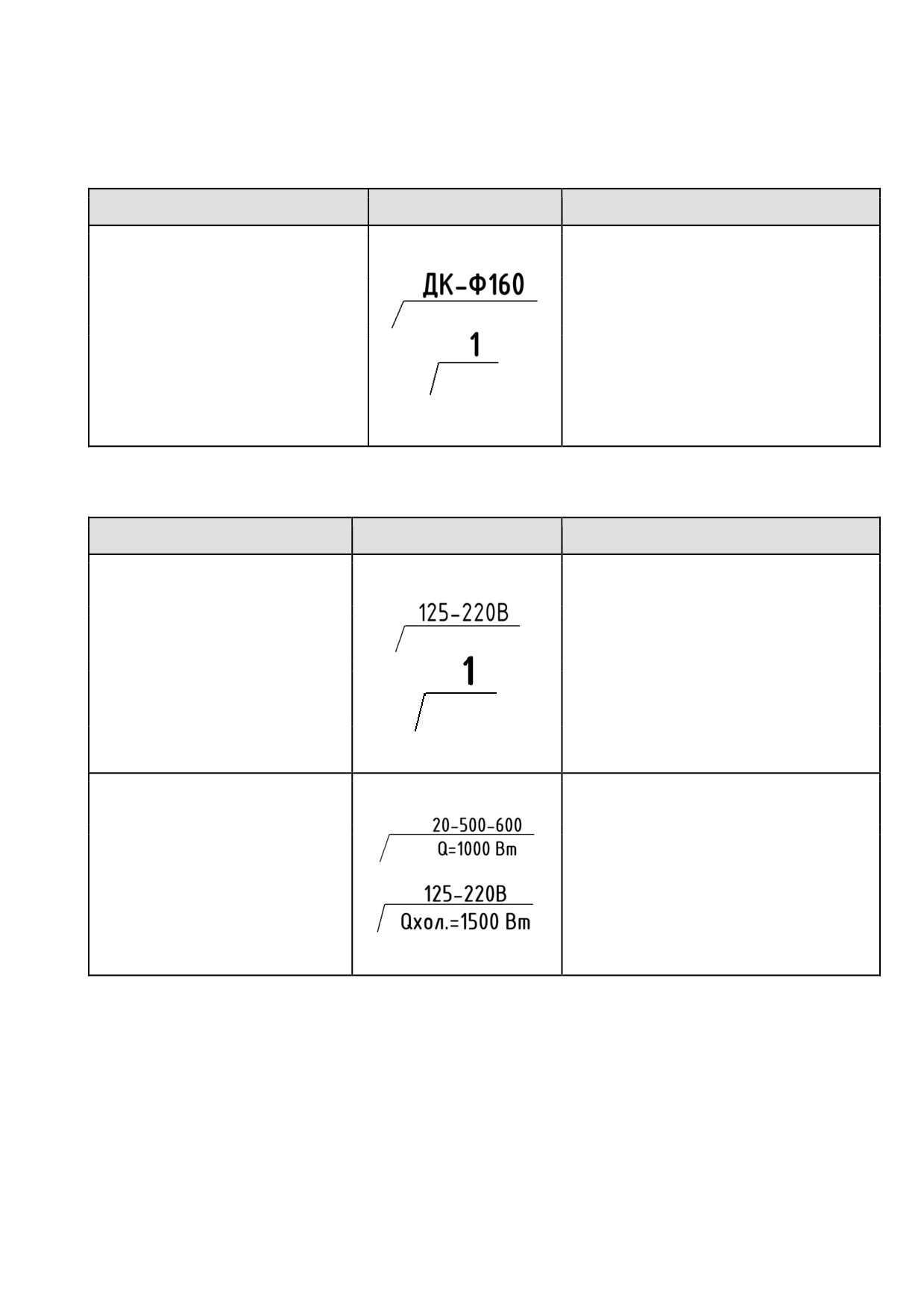

6.2.1 Марки

6.2.1.1. Марки арматуры трубопроводов

Наименование

Эскиз

Примечание

ADSK_Марка_Арматуры_

Трубопроводов:

-Типоразмер_ADSK_Марка

Марка отображает значения

параметров, указанных в имени типа.

-Типоразмер_ADSK_

Наименование

Длина полки регулируется

-Типоразмер_ADSK_

параметром «Длина полки».

Наименование краткое

-Экземпляр_ADSK_Позиция

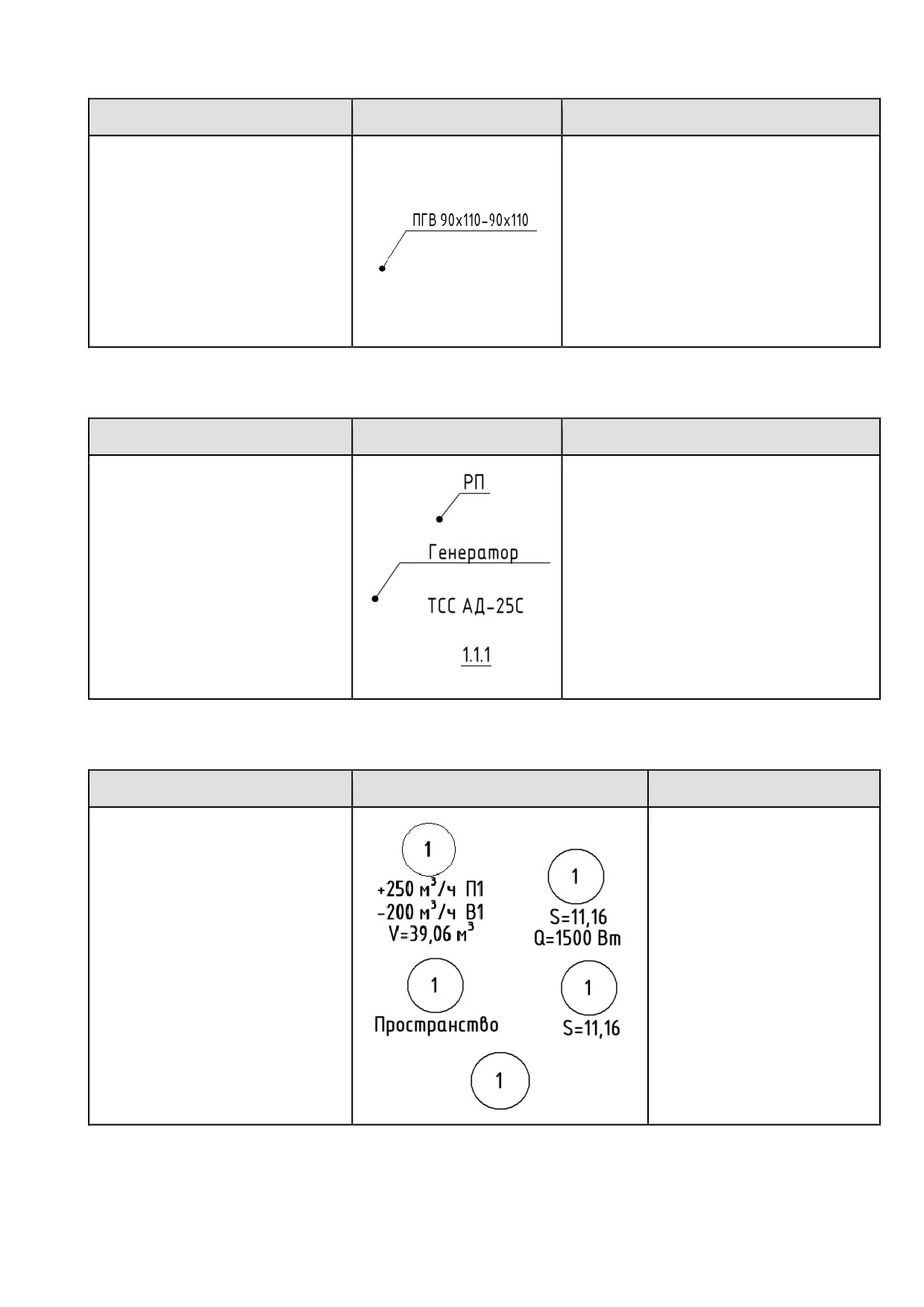

6.2.1.2. Марки оборудования

Наименование

Эскиз

Примечание

ADSK_Марка_Оборудование:

-Типоразмер_ADSK_Марка

Марка отображает значения

-Типоразмер_ADSK_

параметров, указанных в имени типа.

Наименование

Длина полки регулируется

-Типоразмер_ADSK_

параметром «Длина полки».

Наименование краткое

-Экземпляр_ADSK_Позиция

ADSK_Марка_Оборудования_

Марка отображает значения

ОВ_Несколько значений:

параметров, указанных в параметре

-Типоразмер_ADSK_Марка_

«ADSK_Тепловая мощность» и

Экземпляр_ADSK_Тепловая

«ADSK_Холодильная мощность»

мощность_20 мм

-Типоразмер_ADSK_Марка_

Длина полки регулируется

Экземпляр_ADSK_Холодильн

параметром «Длина полки».

ая мощность_20 мм

6.2.1.3. Марки Трубопроводов

Описание см. раздел ОВ: Марки Трубопроводов.

285

6.3. Вкладка «Видª

6.3.1 Шаблоны видов. Типоразмеры видов

В шаблонах настроены типоразмеры видов (планов, разрезов, 3D видов«).

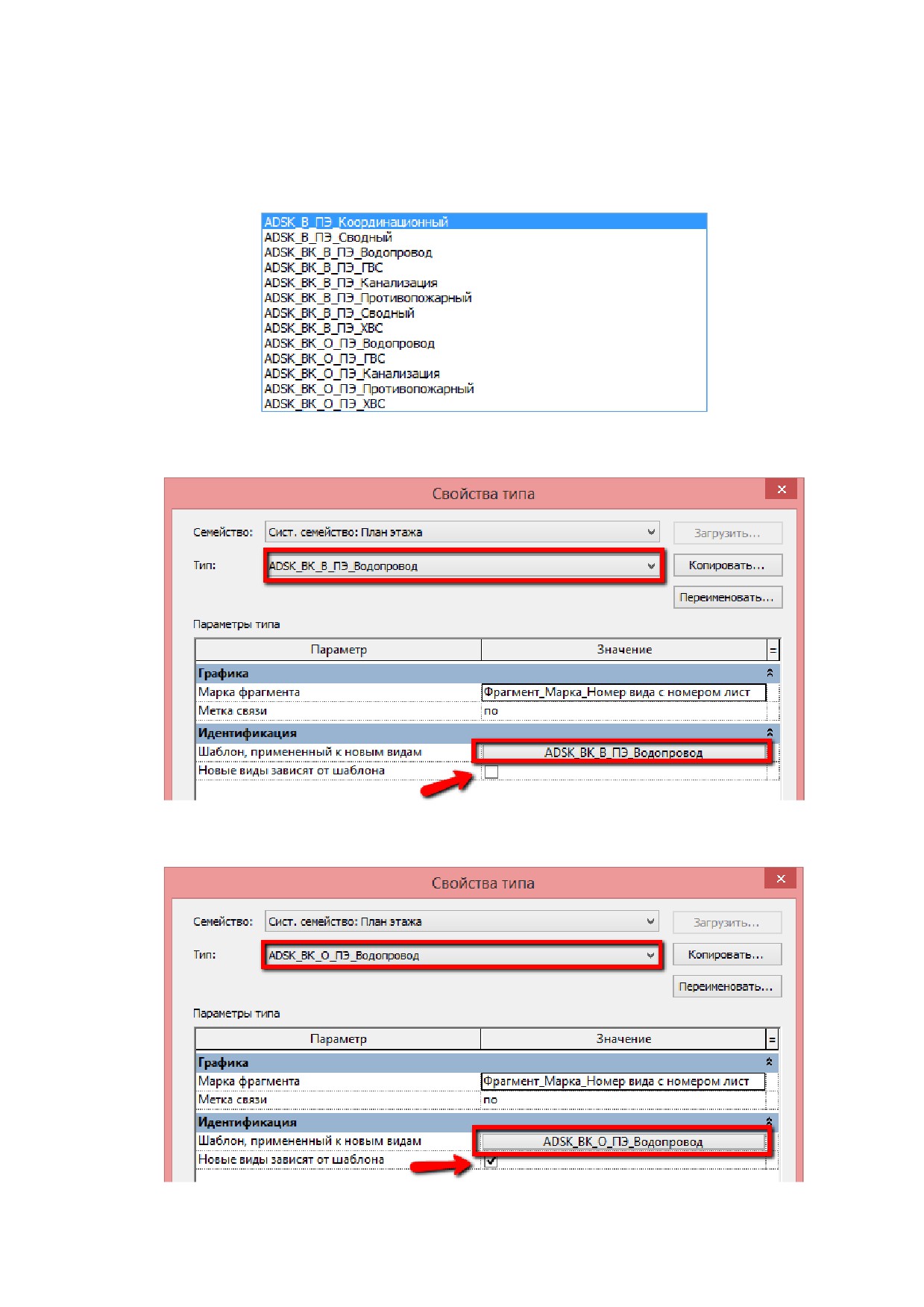

К каждому типоразмеру плана создан шаблон вида. На скриншоте ниже указаны типы планов:

Типоразмеры планов вида «ADSK_ВК_В...» относятся к вспомогательным. При создании, к ним

применяется соответствующий шаблон вида, но не связывается с видом:

Типоразмеры планов вида «ADSK_ВК_О...» относятся к оформленным. При создании, к ним

применяется (и связывается) соответствующий шаблон вида:

286

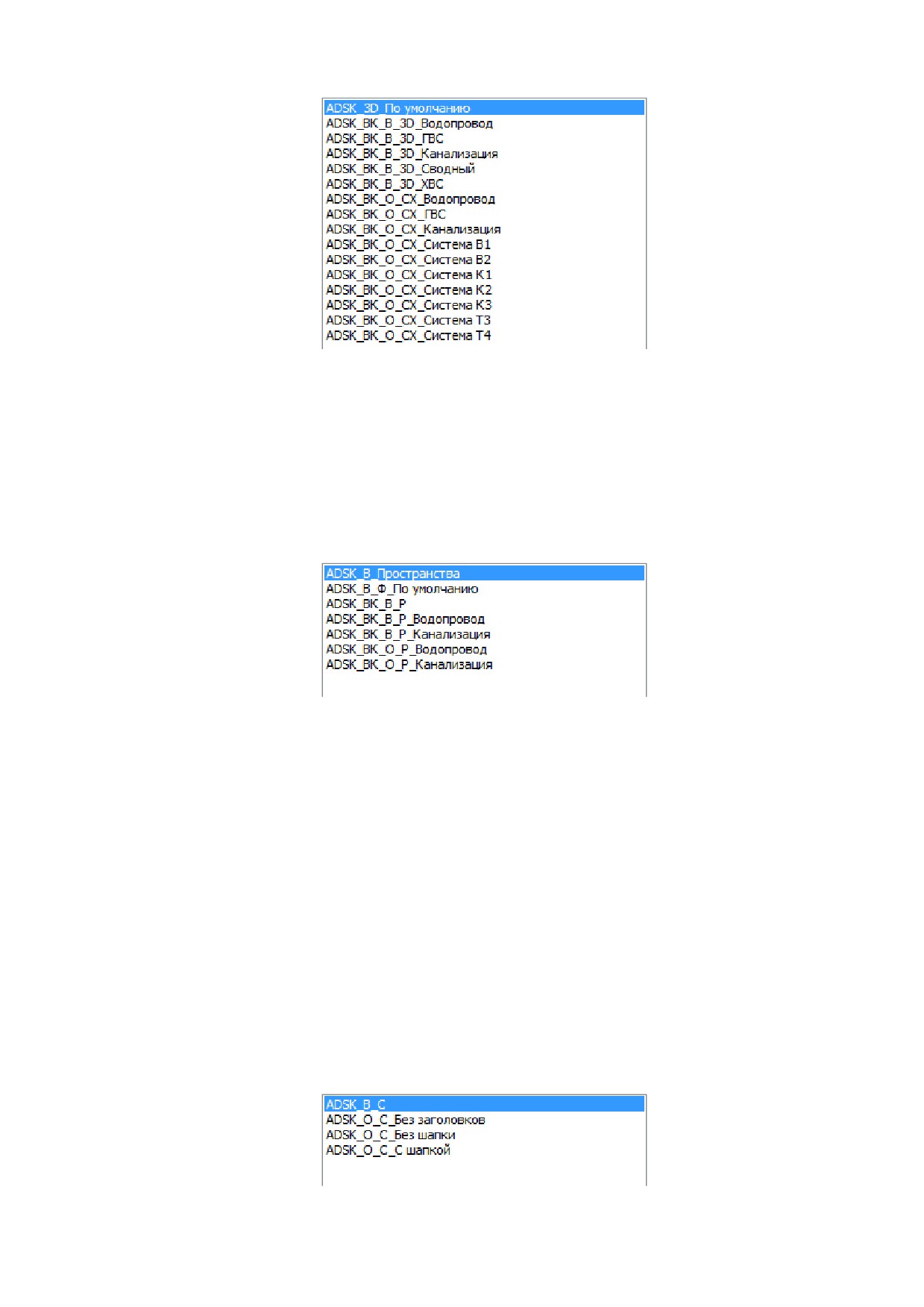

Дополнительно созданы шаблоны видов для 3D видов:

Шаблон «ADSK_3D_По умолчанию» применяется для вспомогательных видов без разделения по

разделам проекта (для координации).

Шаблоны вида «ADSK_ВК_В_3D_Водопровод» « «ADSK_ВК_В_3D_ХВС» применяются для

вспомогательных видов конкретного раздела проекта.

Шаблоны вида «ADSK_ВК_О_СХ_Водопровод» и проч. применяются для оформленных схем.

Шаблоны видов для разрезов, и фасадов представлены на скриншоте ниже.

Шаблон «ADSK_В_Пространства» применяется для отображения и маркирования инженерных

пространств.

Шаблон «ADSK_В_Ф_По умолчанию» применяется для вспомогательных видов фасада без

разделения по разделам проекта (для координации).

Шаблон «ADSK_В_Р» применяется для вспомогательных разрезов без разделения по разделам

проекта (для координации).

Шаблоны «ADSK_В_Р_Водопровод» « «ADSK_В_Р_Канализация» применяются для

вспомогательных разрезов конкретного раздела проекта.

Шаблоны «ADSK_О_Р_Водопровод» « «ADSK_В_О_Канализация» применяются для

оформленных разрезов конкретного раздела проекта.

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости

элементов.

Настроены шаблоны видов для спецификаций:

287

6.3.2 Спецификации

6.3.2.1. Спецификации трубопроводных систем

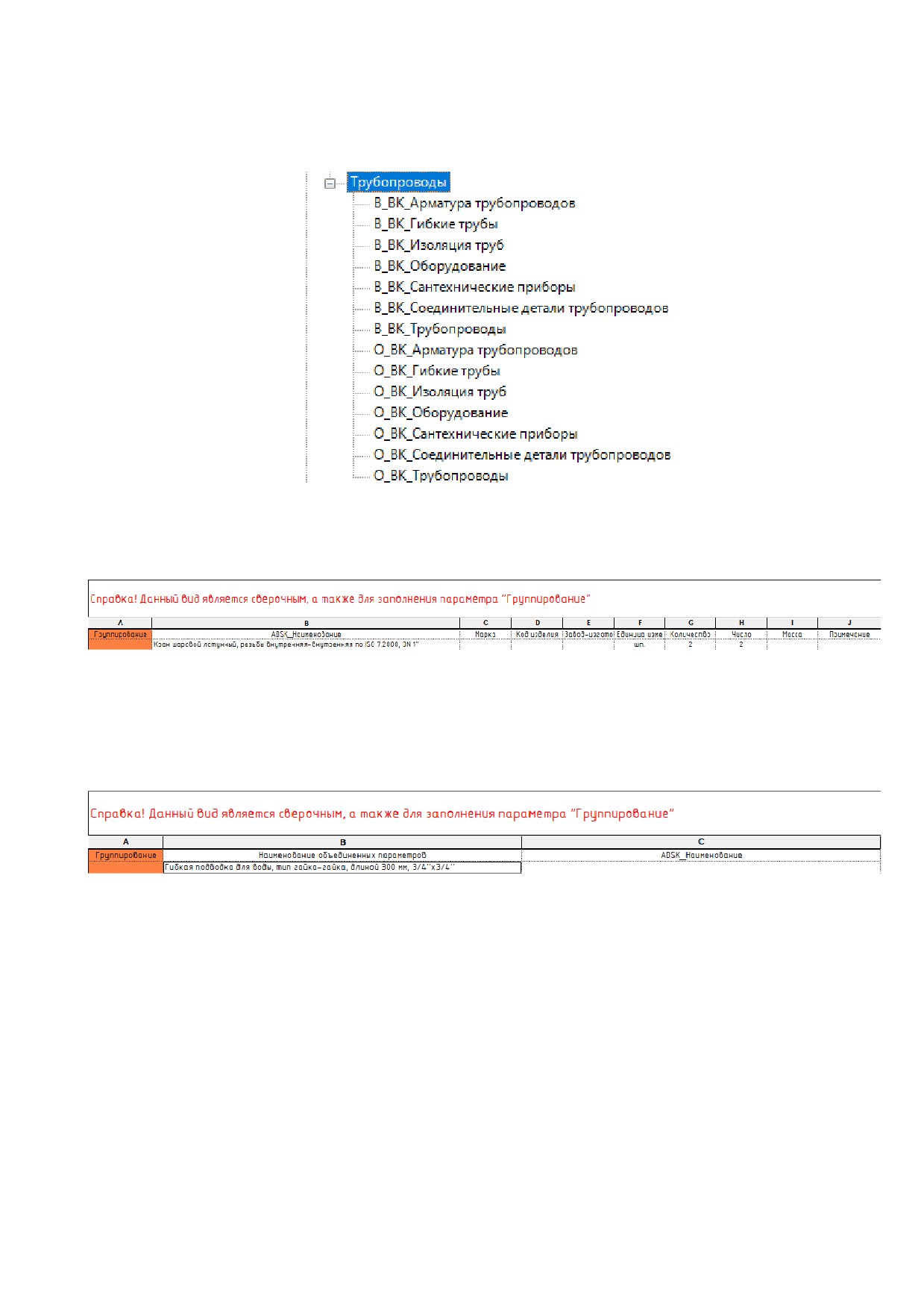

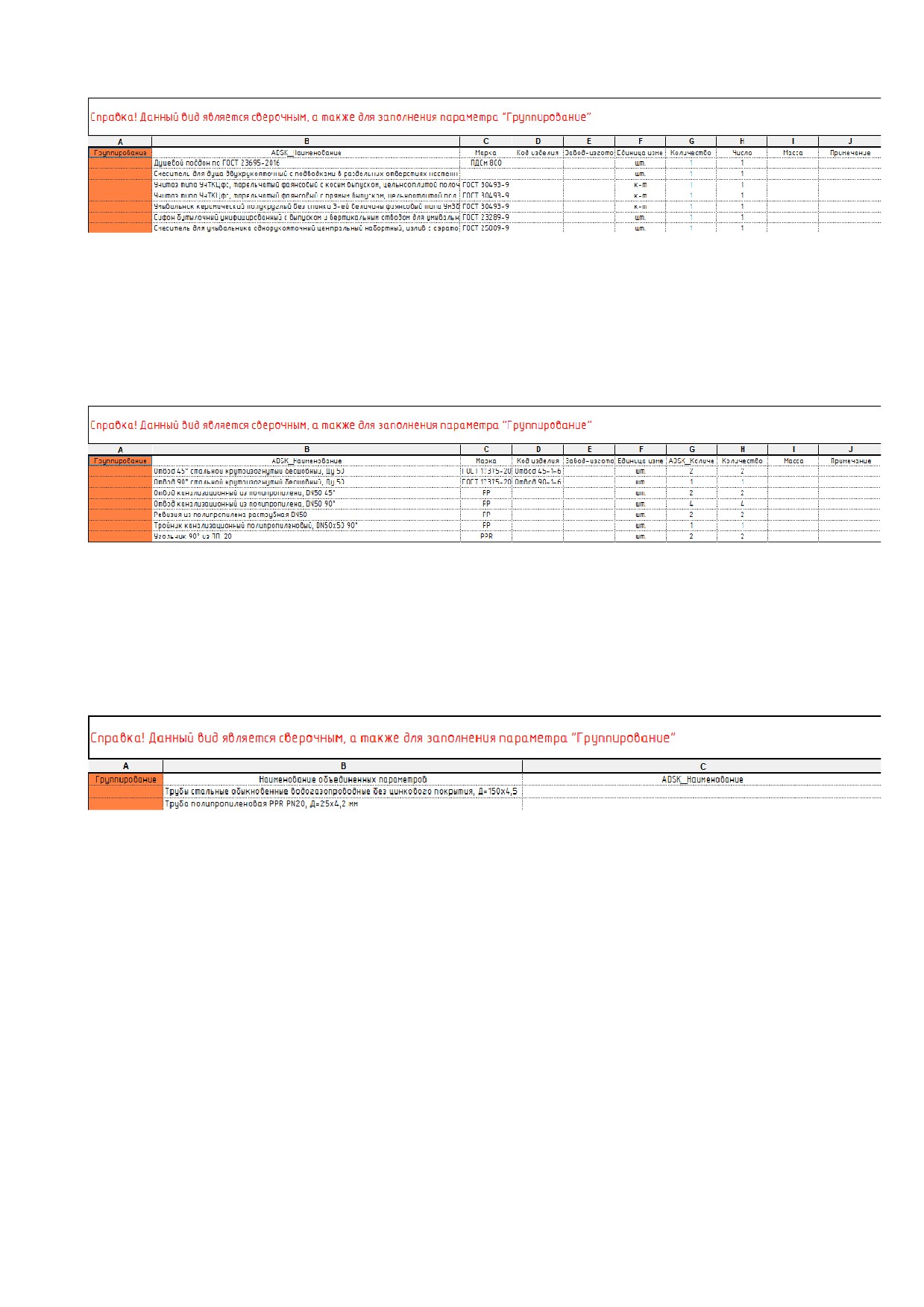

В шаблоне преднастроены спецификации для элементов систем трубопроводов:

Спецификации делятся на вспомогательные В_ОВ_ и оформленные О_ОВ для формы 1 ГОСТ

21.110-2013.

Спецификация В_ВК_Арматура трубопроводов:

В данной спецификации при необходимости можно заполнить столбец Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Данная

категория элементов заполняется на основании значений общих параметров, содержащихся в

семействах или каталогах типоразмеров.

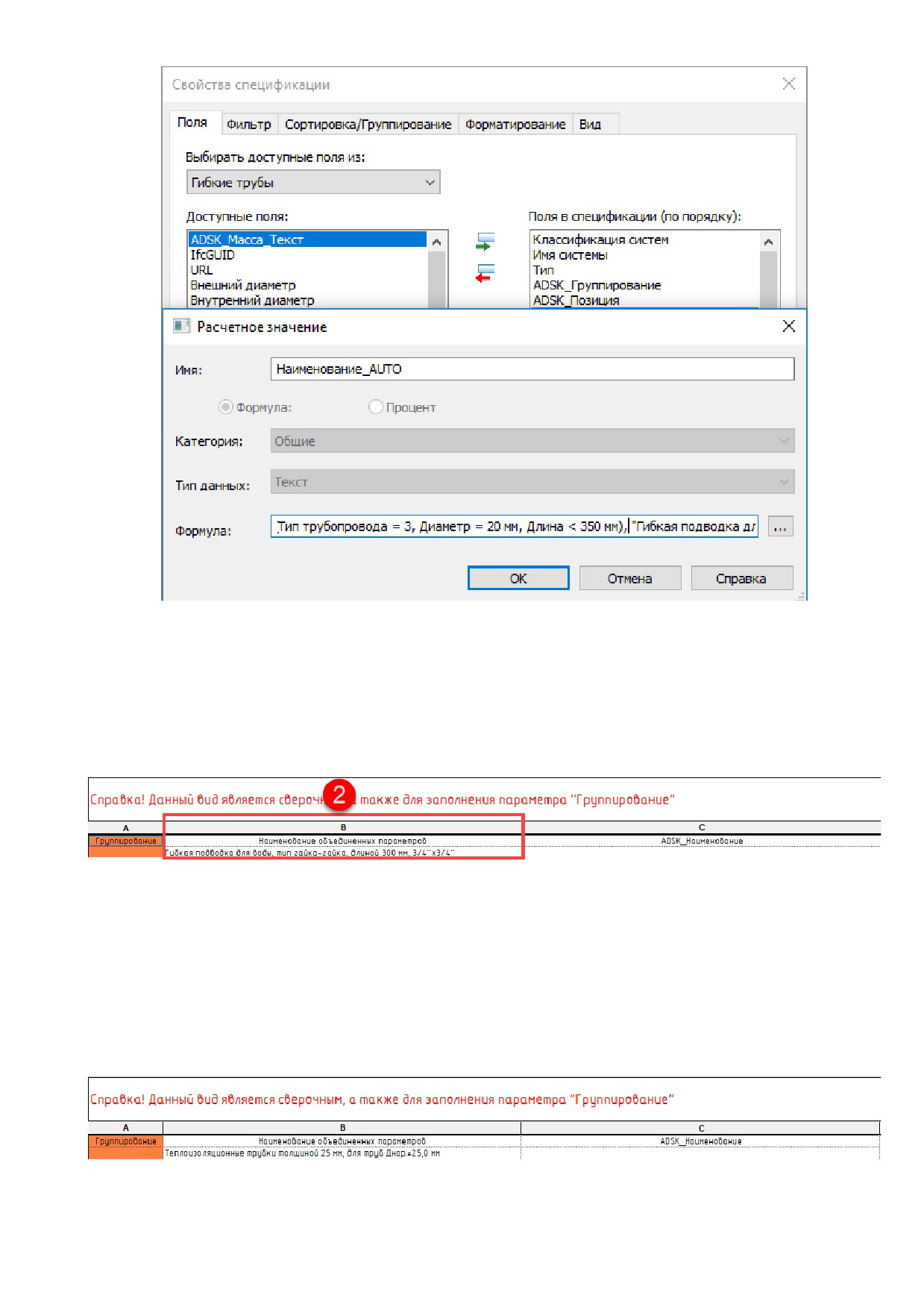

Спецификация В_ВК_Гибкие трубы:

В данной спецификации при необходимости можно заполнить столбец Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Для данной

категории элементов столбец Наименование объединенных параметров формируется расчетным

параметром с применением условий для формулы:

288

Для корректировки наименований или создания новых типов воспользуйтесь генератором формул

в файле «Гибкие трубы_Наименование.xlsm». Значение расчетного параметра

«Наименование_AUTO» в спецификации «В_ВК_Гибкие трубы» заменить значением итоговой

формулы в генераторе. При необходимости наименование можно сформировать из

объединенных параметров. При этом необходимо соблюдать расположение столбца для

автоматического копирования значений в ADSK_Наименование - столбец со значениями для

копирования должен быть вторым по счёту при отображении в спецификации:

Так же для значения столбца Длина используется расчетный параметр с умножением на

значение глобального параметра «Запас», для обеспечения запаса. Значение столбца

Количество заполняется макросом автоматически, для Тип трубопровода = 3, в шт. для всех

остальных с применением реальных значений длины для каждого сегмента с умножением на

значение глобального параметра «Запас». Более подробно автоматизация по копированию

параметров элементов в общие параметры описана в разделе Автоматизация (макросы).

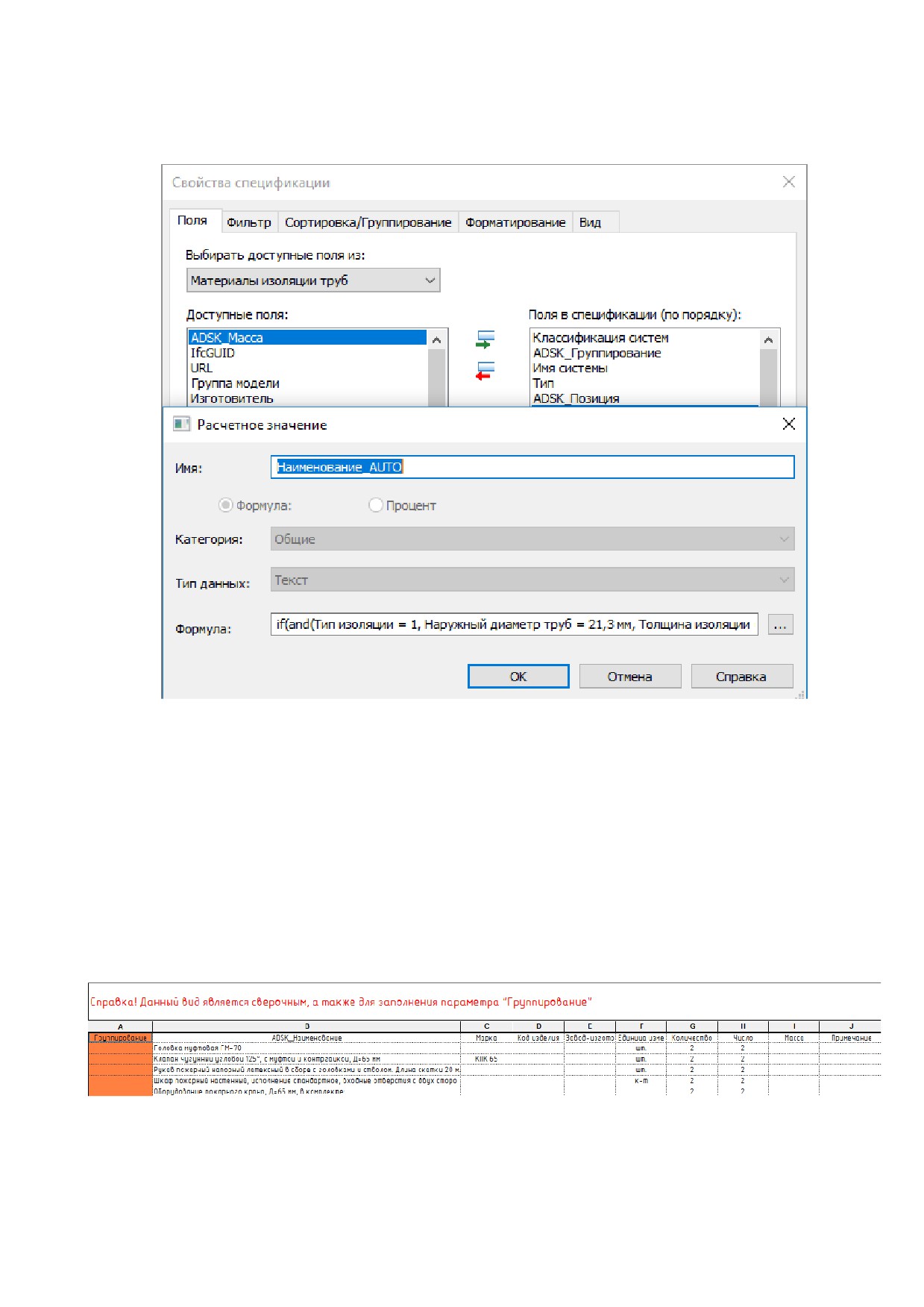

Спецификация В_ВК_Изоляция труб:

При необходимости наименование можно сформировать из объединенных параметров. При этом

необходимо соблюдать расположение столбца для автоматического копирования значений в

289

ADSK_Наименование - столбец со значениями для копирования должен быть вторым по счёту

при отображении в спецификации. Для данной категории элементов столбец Наименование

объединенных параметров формируется расчетным параметром с применением условий для

формулы:

Для корректировки наименований или создания новых типов воспользуйтесь генератором формул

в файле «Изоляция трубы_Наименование». Значение расчетного параметра

«Наименование_AUTO» в спецификации «В_ВК_Изоляция труб» заменить значением итоговой

формулы в генераторе.Так же для значения столбца Объем используется расчетный параметр с

умножением на значение глобального параметра «Запас», для обеспечения запаса. Значение

столбца Количество заполняется макросом автоматически, для Тип трубопровода = 3, в шт. для

всех остальных с применением реальных значений длины для каждого сегмента с умножением на

значение глобального параметра «Запас». Более подробно автоматизация по копированию

параметров элементов в общие параметры описана в разделе Автоматизация (макросы).

Спецификация В_ВК_Оборудование:

В данной спецификации при необходимости можно заполнить столбец Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Данная

категория элементов заполняется на основании значений общих параметров, содержащихся в

семействах или каталогах типоразмеров.

290

Спецификация В_ВК_Сантехнические приборы:

В данной спецификации при необходимости можно заполнить столбец Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Данная

категория элементов заполняется на основании значений общих параметров, содержащихся в

семействах или каталогах типоразмеров.

Спецификация В_ВК_Соединительные детали трубопроводов:

В данной спецификации при необходимости можно заполнить столбец Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Данная

категория элементов заполняется на основании значений общих параметров, содержащихся в

семействах или каталогах типоразмеров.

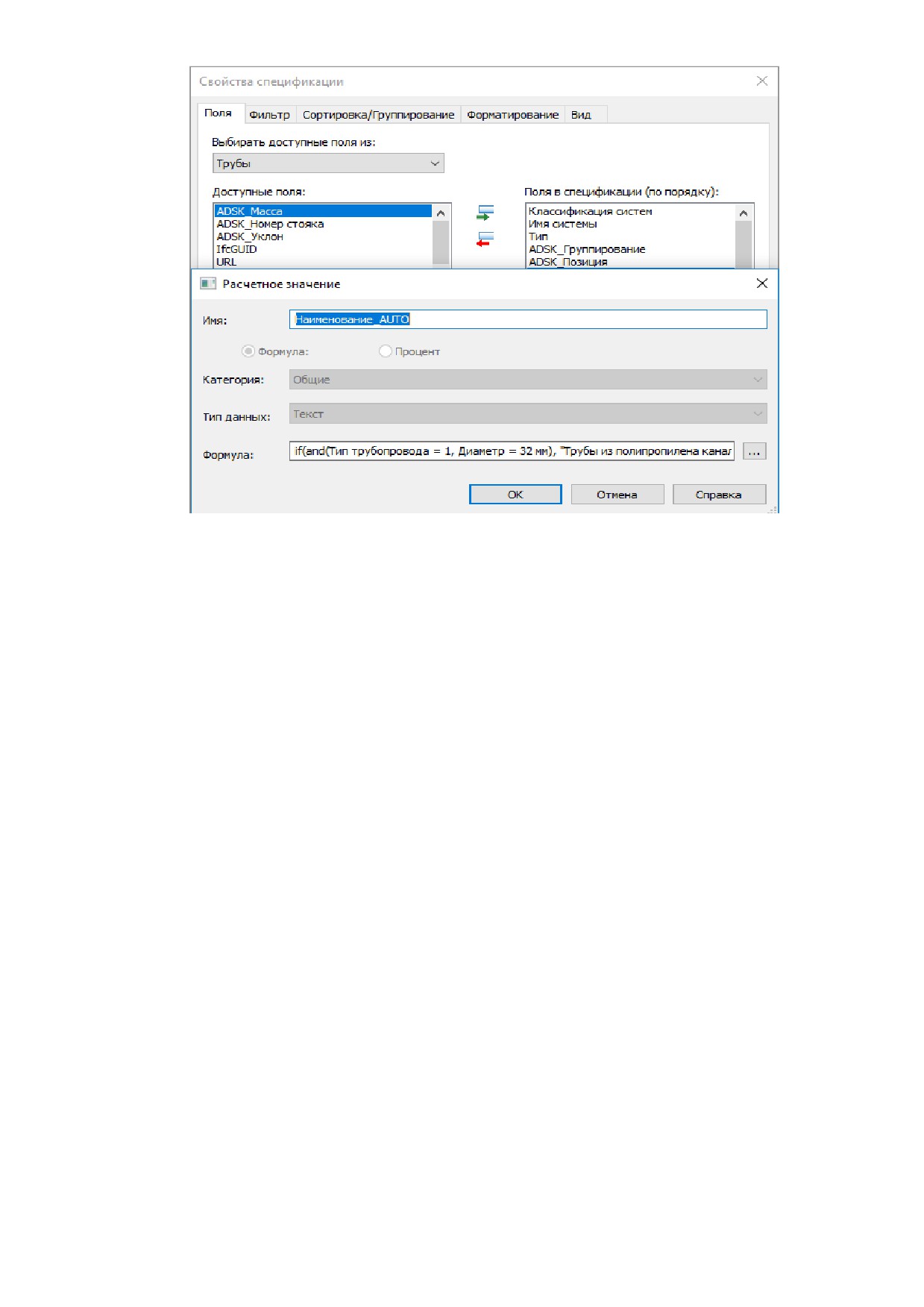

Спецификация В_ВК_Трубопроводы:

При необходимости наименование можно сформировать из объединенных параметров. При этом

необходимо соблюдать расположение столбца для автоматического копирования значений в

ADSK_Наименование - столбец со значениями для копирования должен быть вторым по счёту

при отображении в спецификации. Для данной категории элементов столбец Наименование

объединенных параметров формируется расчетным параметром с применением условий для

формулы:

291

Для корректировки наименований или создания новых типов воспользуйтесь генератором формул

в файле «Трубы_Наименование.xlsm». Значение расчетного параметра «Наименование_AUTO» в

спецификации «В_ВК_Трубопроводы» заменить значением итоговой формулы в генераторе.При

необходимости наименование можно сформировать из объединенных параметров. При этом

необходимо соблюдать расположение столбца для автоматического копирования значений в

ADSK_Наименование - столбец со значениями для копирования должен быть вторым по счёту

при отображении в спецификации.

Так же для значения столбца Длина используется расчетный параметр с умножением на

значение глобального параметра «Запас», для обеспечения запаса. Значение столбца

Количество заполняется макросом автоматически для всех сегментов с применением реальных

значений длины для каждого сегмента с умножением на значение глобального параметра

«Запас». Более подробно автоматизация по копированию параметров элементов в общие

параметры описана в разделе Автоматизация (макросы).

6.3.3 Сводная спецификация

Спецификация О_ВК_Спецификация сводная оформлена для размещения на листы и содержит 9

граф для отображения значений общих параметров. По умолчанию в качестве группирования

используется общий параметр ADSK_Группирование. При необходимости набор и порядок

сортировки\группирования можно изменить.

Для загружаемых семейств необходимо иметь заполненный параметр ADSK_Количество, для

системных семейств это значение заполняется макросом.

6.4. Автоматизация (макросы)

Для шаблона ВК используются те же макросы, что и для шаблона ОВ.

Подробнее см. Раздел ОВ Автоматизация (макросы).

292

Шаблон ЭОМ

7.1. Вкладка «Системыª

7.1.1 Настройки электротехнических систем

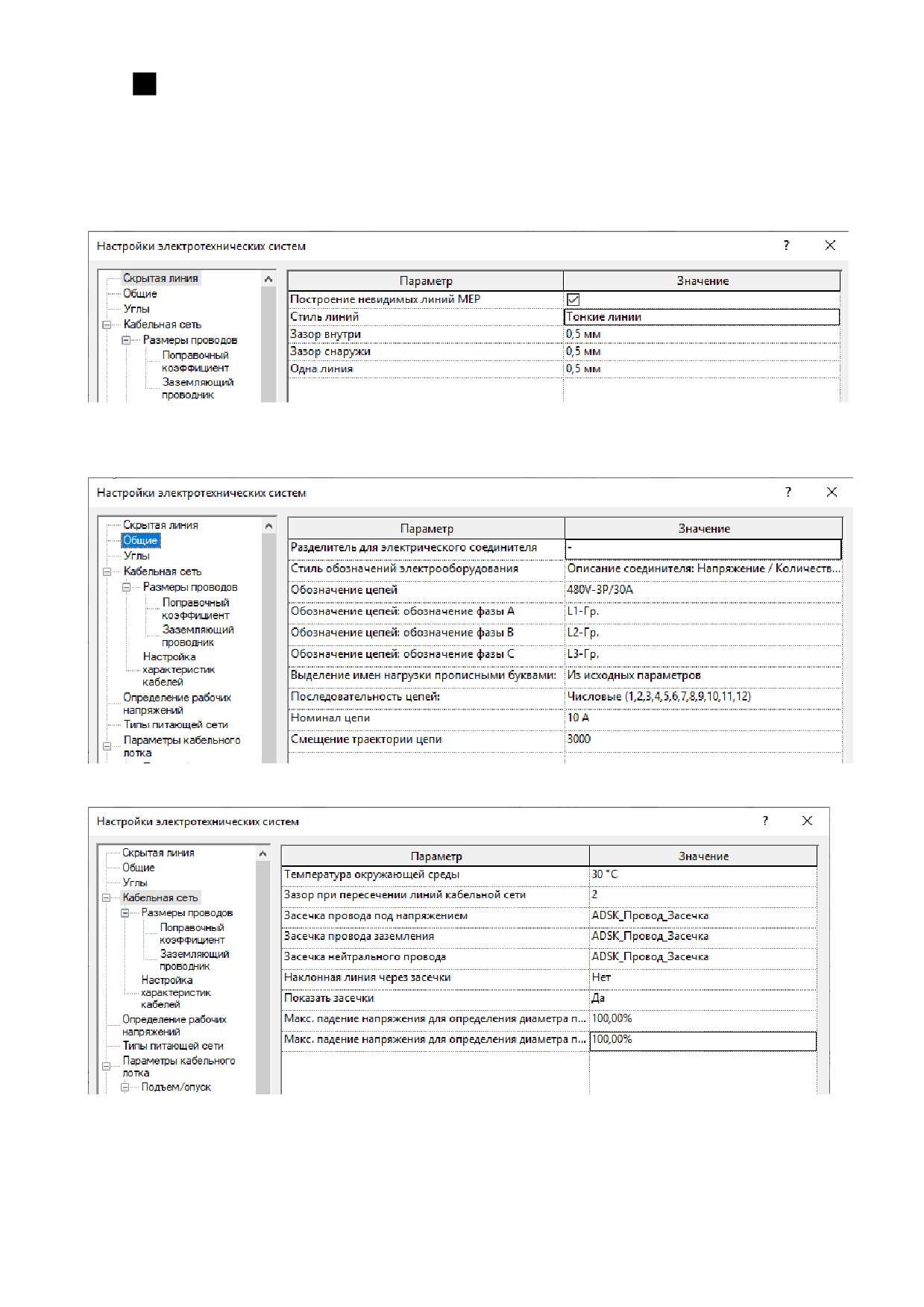

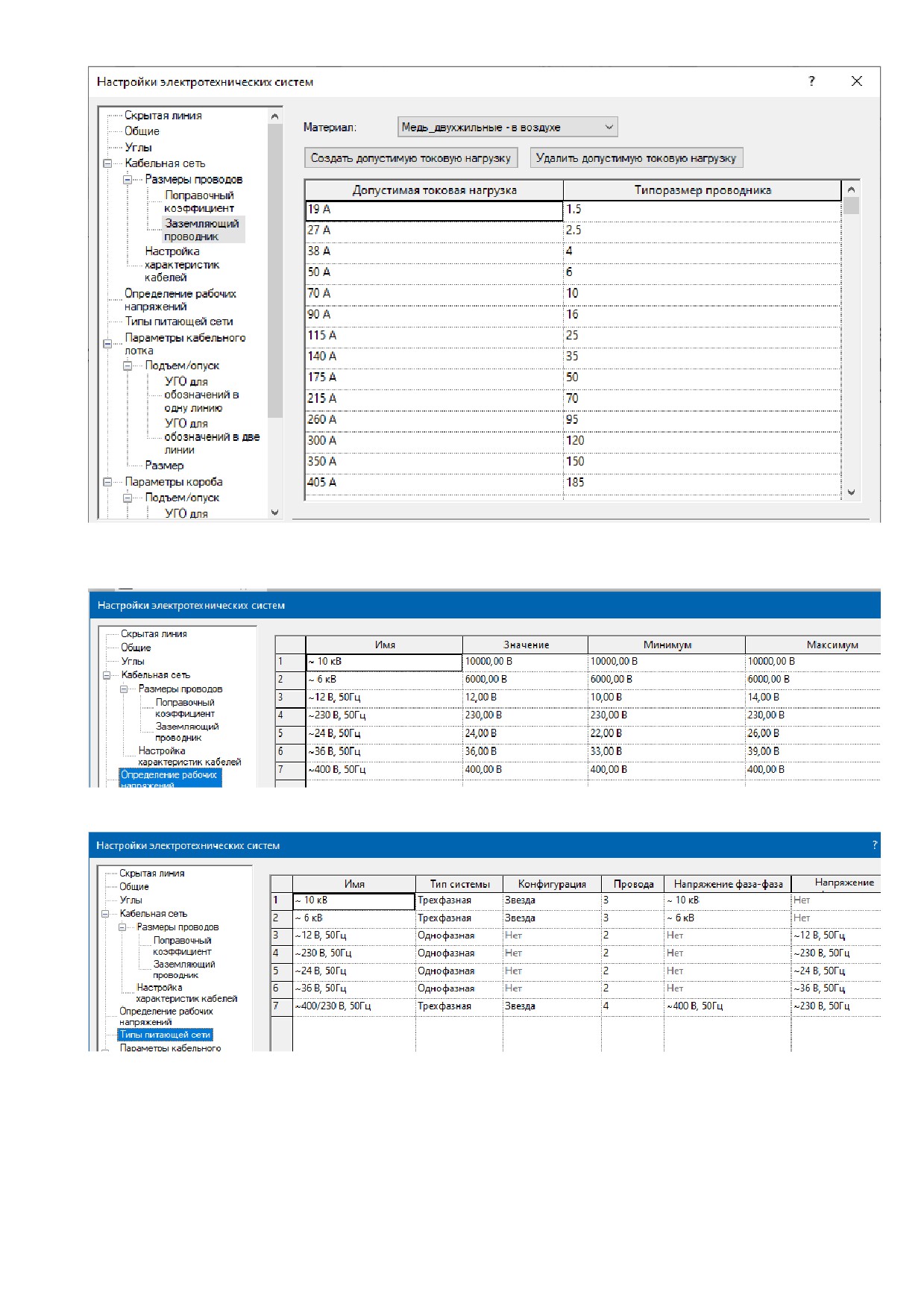

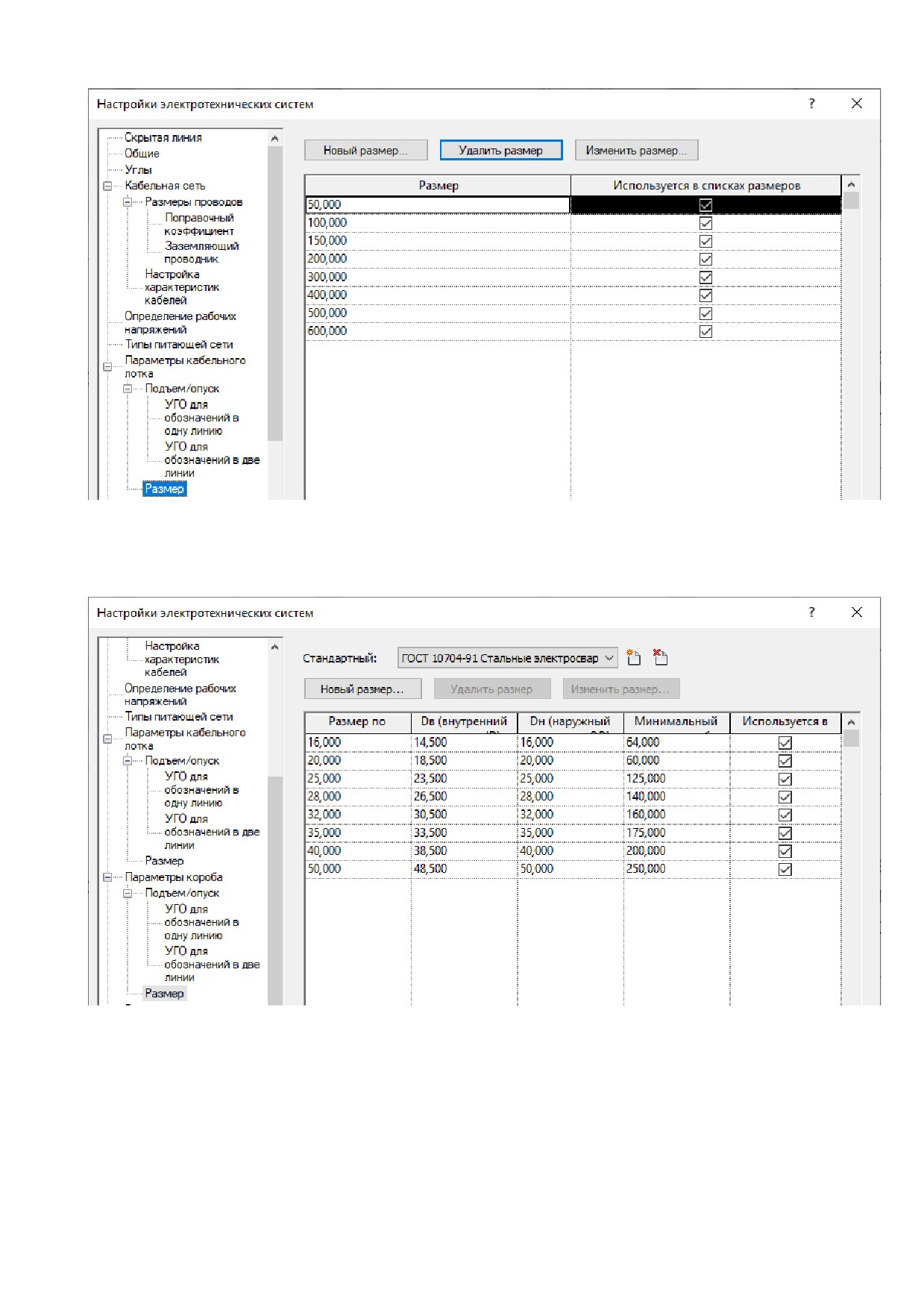

В шаблоне настроено отображение скрытых линий для электротехнических систем:

Настроенные общие наименования и обозначения для электрических цепей:

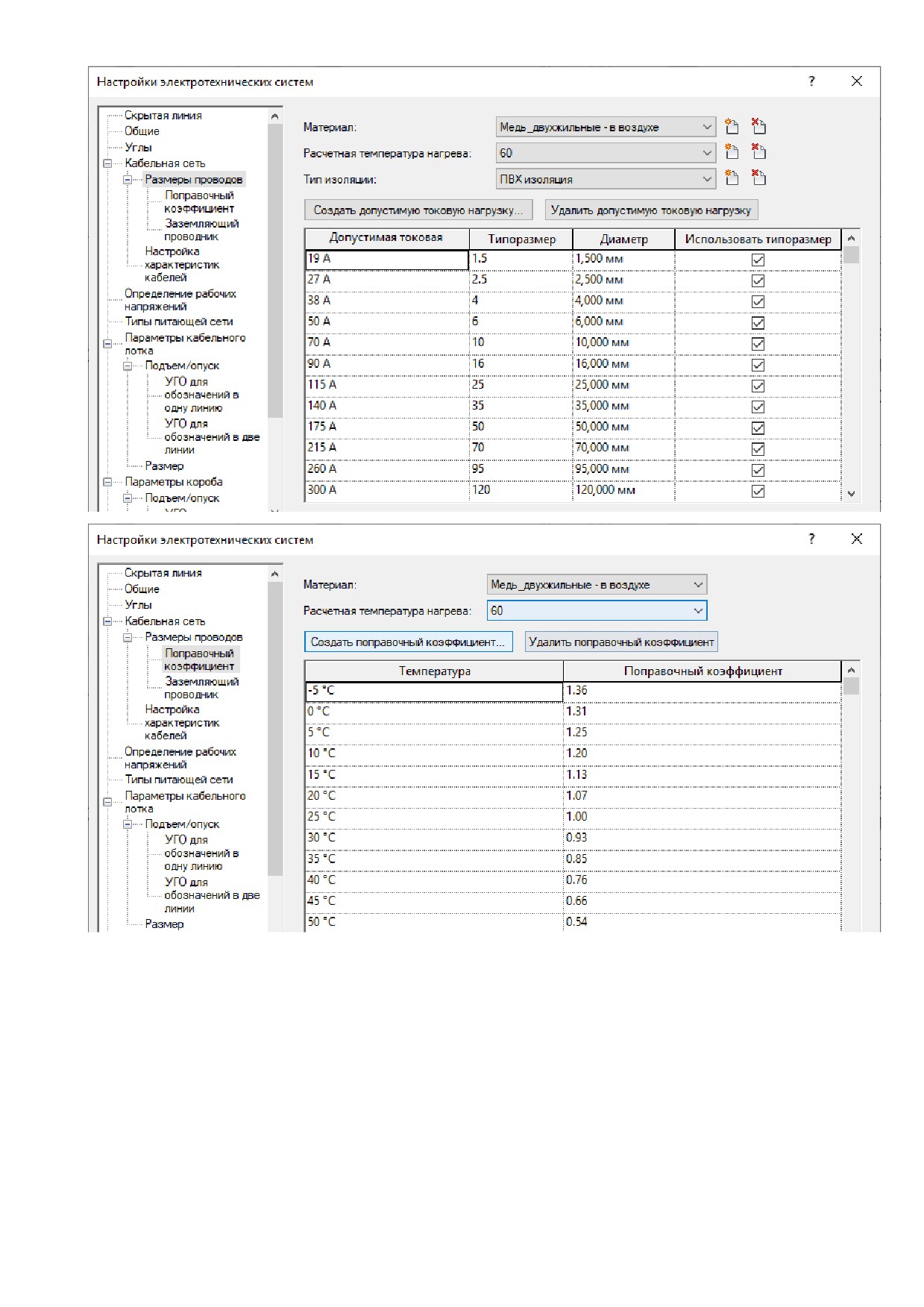

Настройка характеристик кабелей может использоваться для проверки сечения кабеля по

стандартному параметру «Размер» (номинальный ток выключателя) без использования

сторонних плагинов.

293

7.1.2 Системные семейства

7.1.2.1. Типы Кабельных лотков

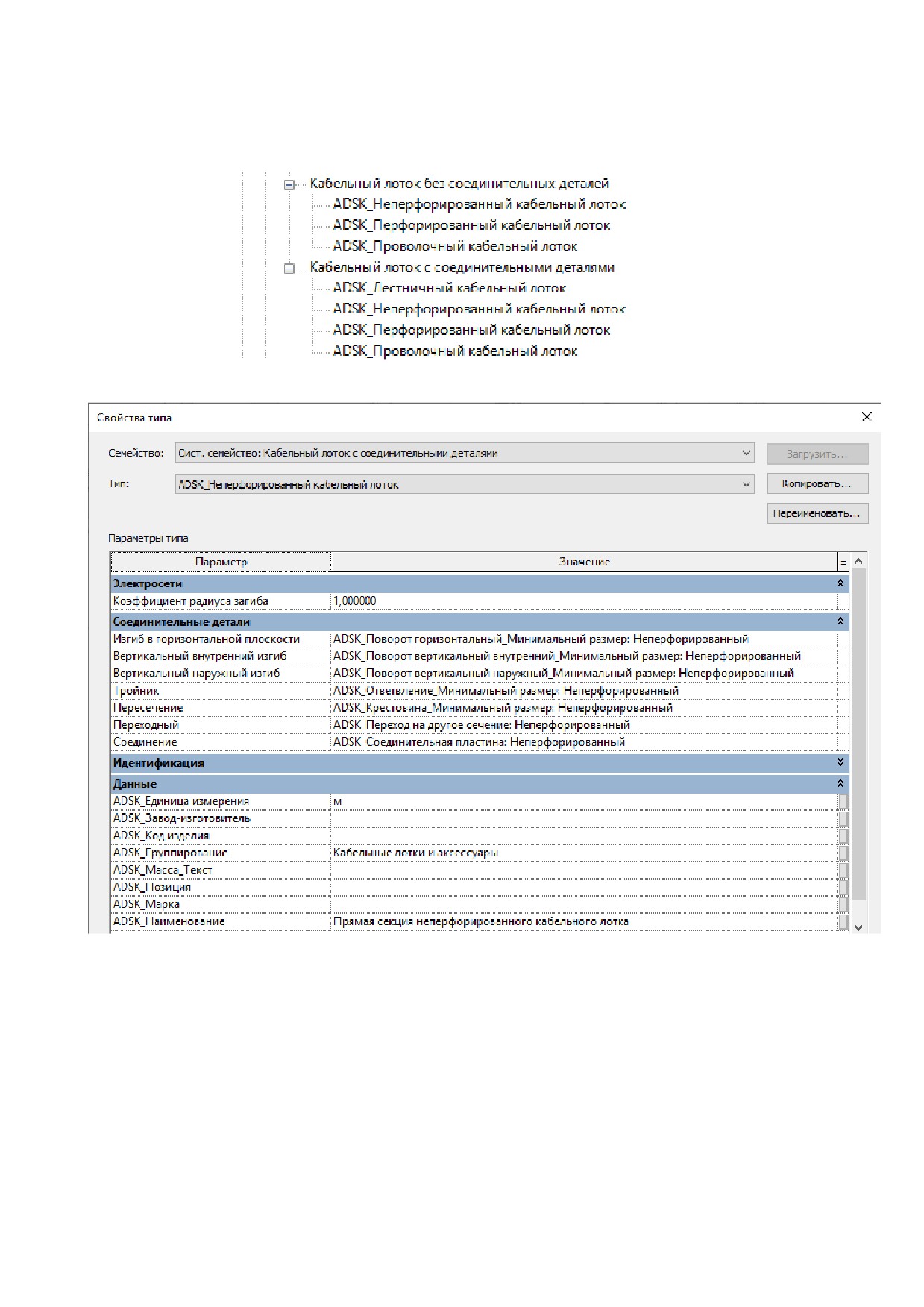

В шаблоне настроены следующие типы кабельных лотков:

Настройки кабельных лотков:

В настройках представлена общая информация по кабельному лотку. Для более точного

описания его в спецификации, создайте или измените типоразмер и подробно заполните

параметры спецификации. Также вы можете изменить типы фасонных элементов.

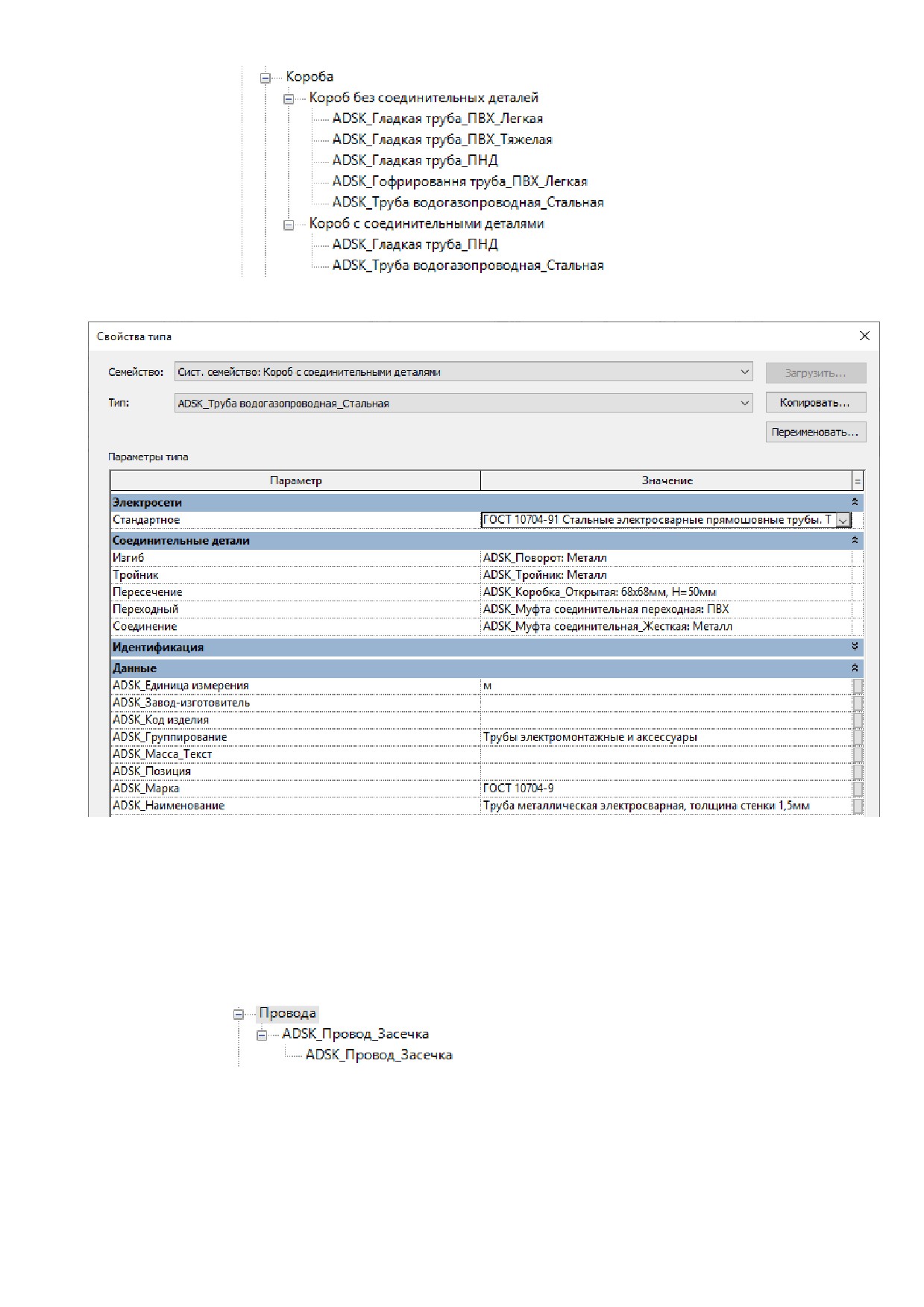

7.1.2.2. Типы Коробов

В шаблоне настроены следующие типы коробов:

297

Настройки коробов:

В настройках представлена общая информация по коробу, для более точного описания его в

спецификации, создайте или измените типоразмер и подробно заполните параметры

спецификации. Также вы можете изменить типы фасонных элементов.

7.1.2.3. Типы Проводов

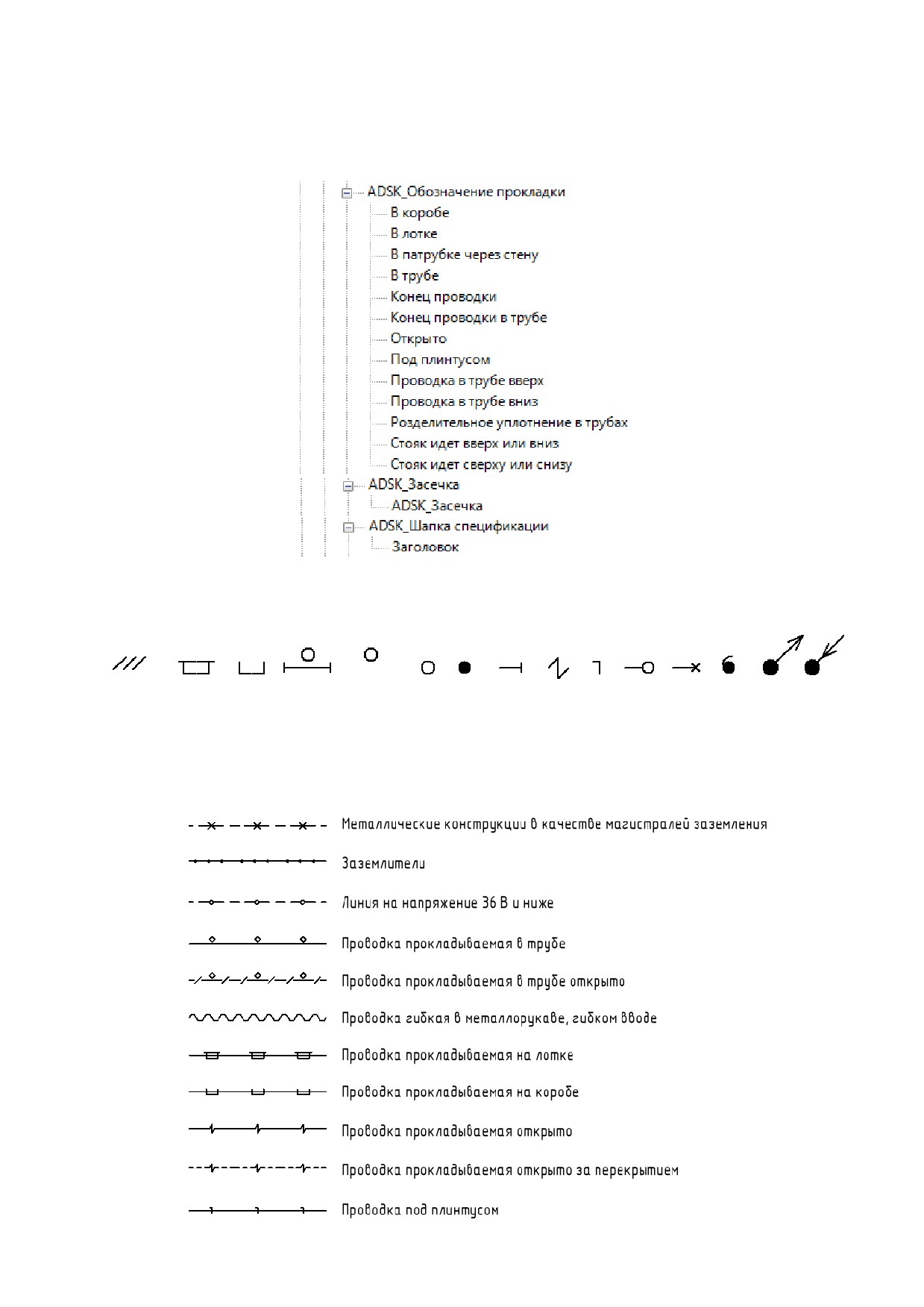

В шаблоне настроены типы засечек проводов:

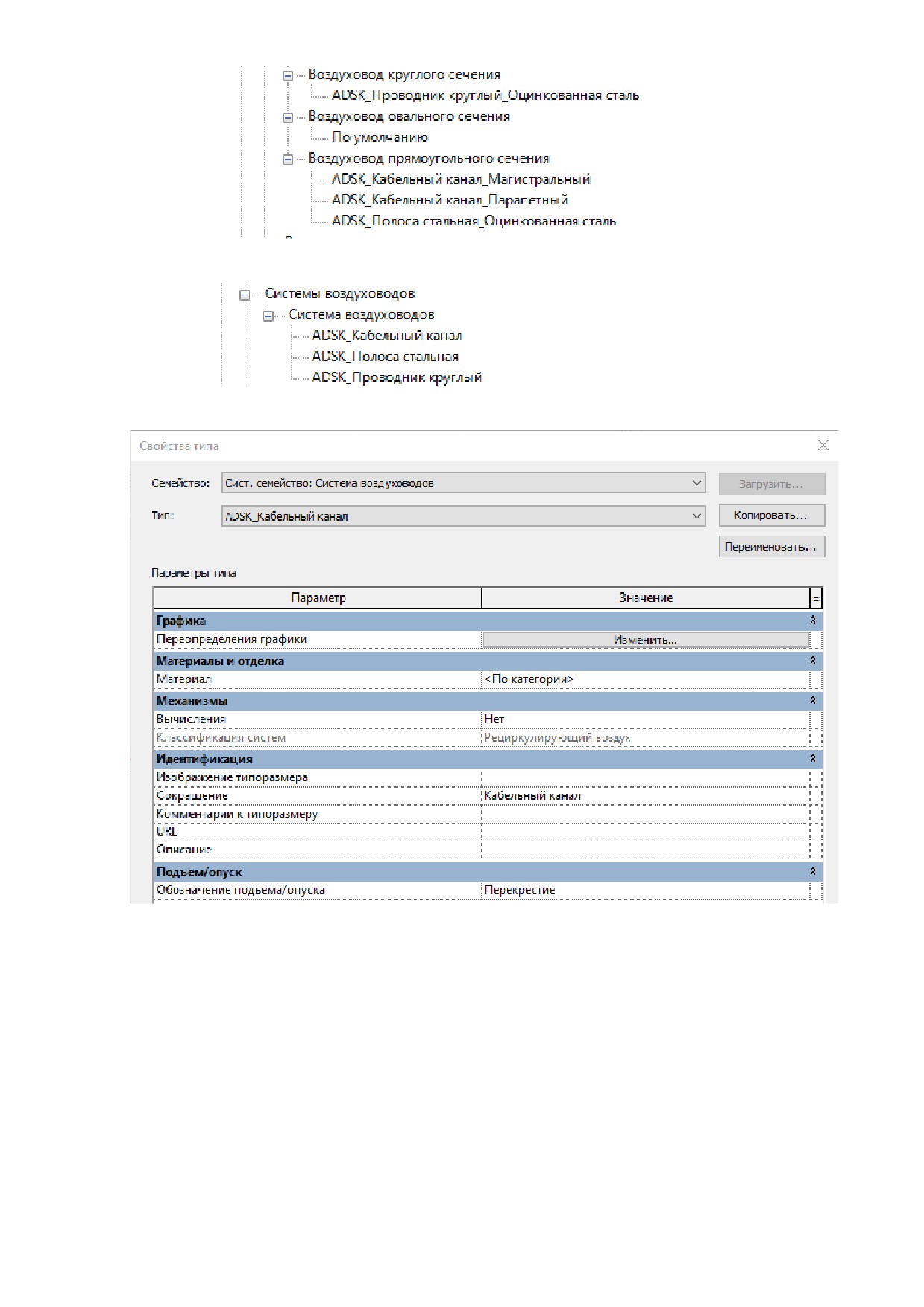

7.1.2.4. Типы Воздуховодов

Воздуховоды используются для моделирования Проводника, Кабельных каналов и Стальной

полосы для молниеотвода. В шаблоне настроены типы воздуховодов:

298

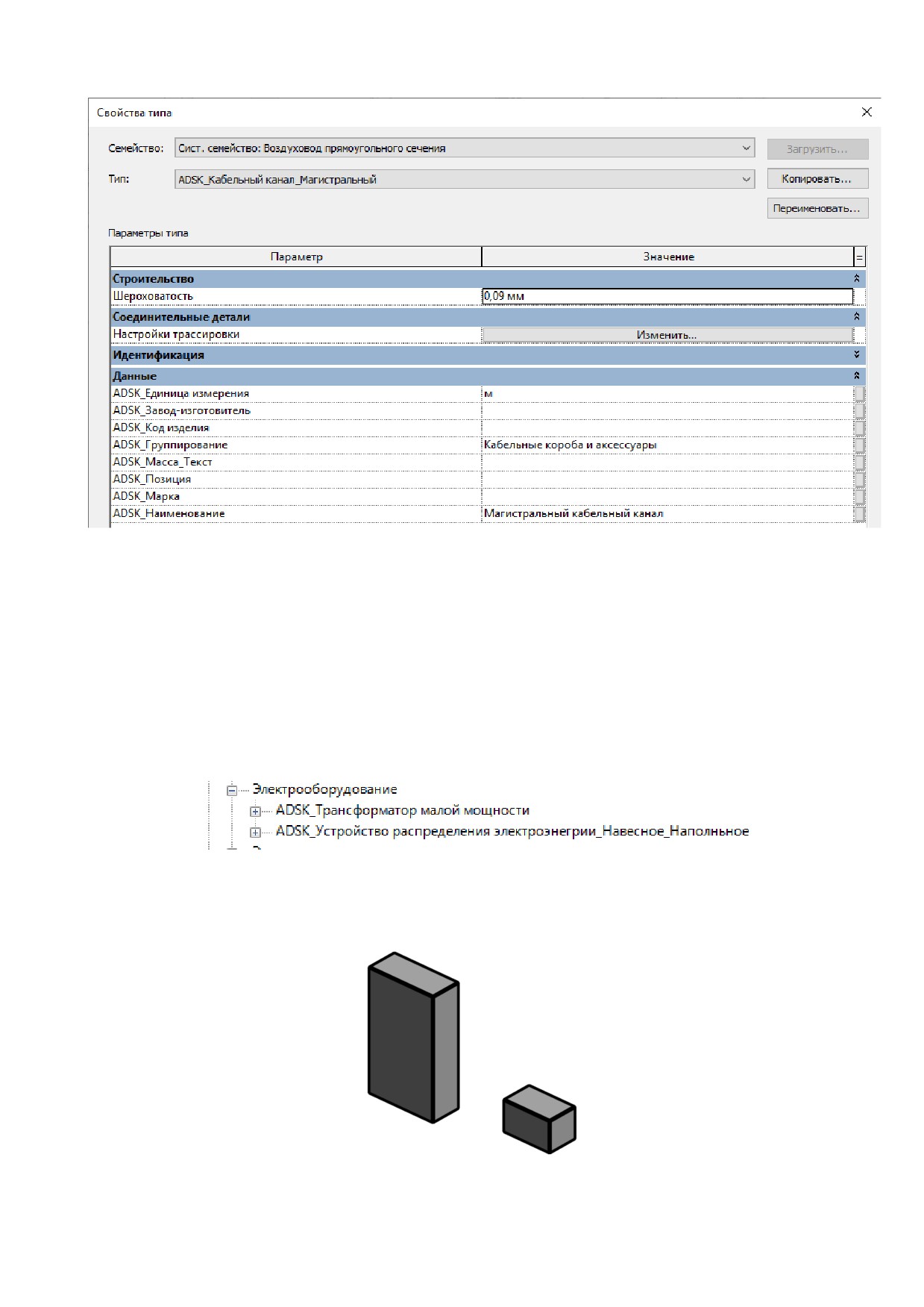

Настройки типов воздуховодов:

В типе систем настроены основные элементы трассировки. В настройках представлена общая

информация по коробу. Для более точного описания его в спецификации, создайте или измените

типоразмер и подробно заполните параметры спецификации. Также вы можете изменить типы

фасонных элементов.

7.1.3 Загружаемые семейства

7.1.3.1. Электрооборудование

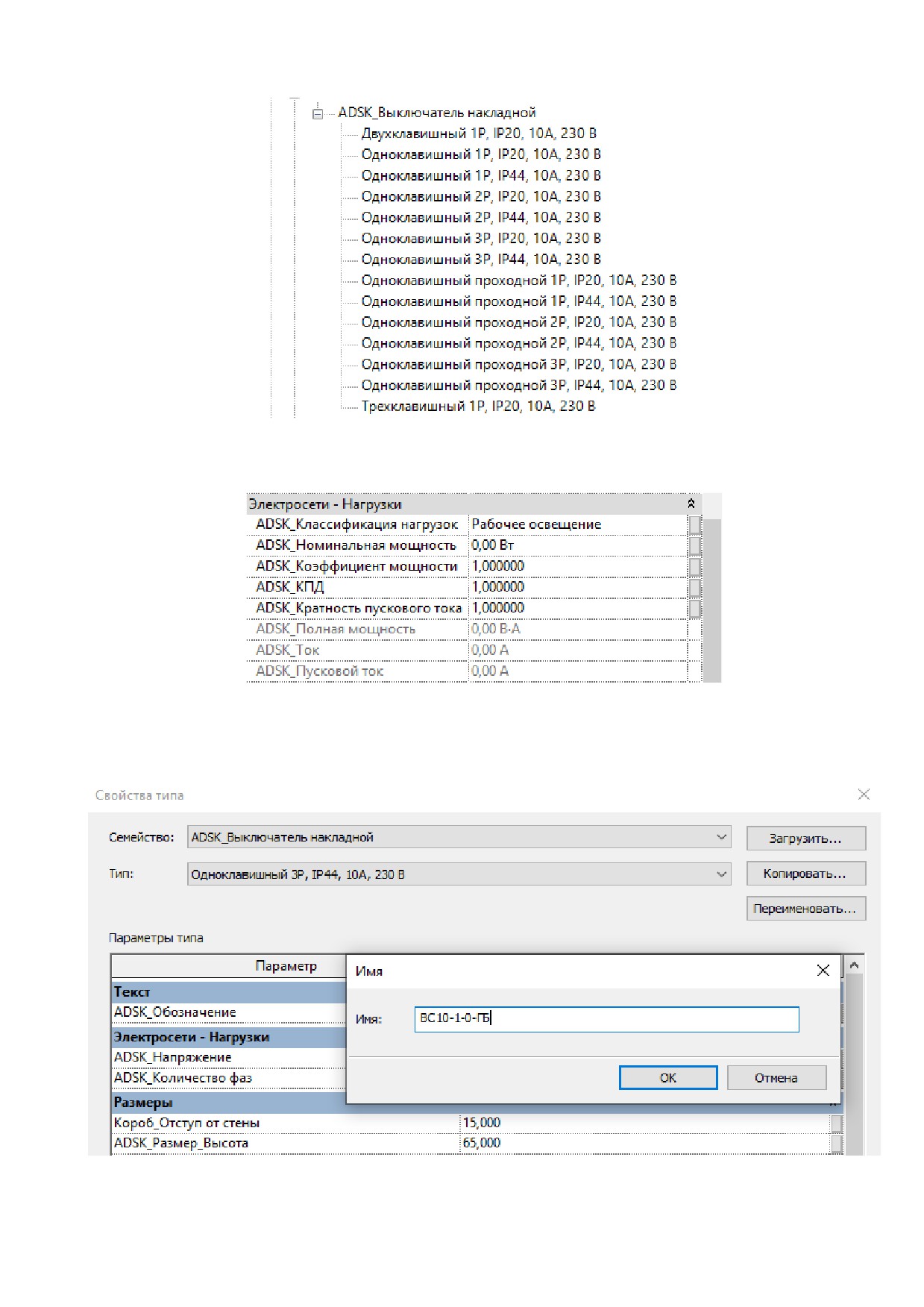

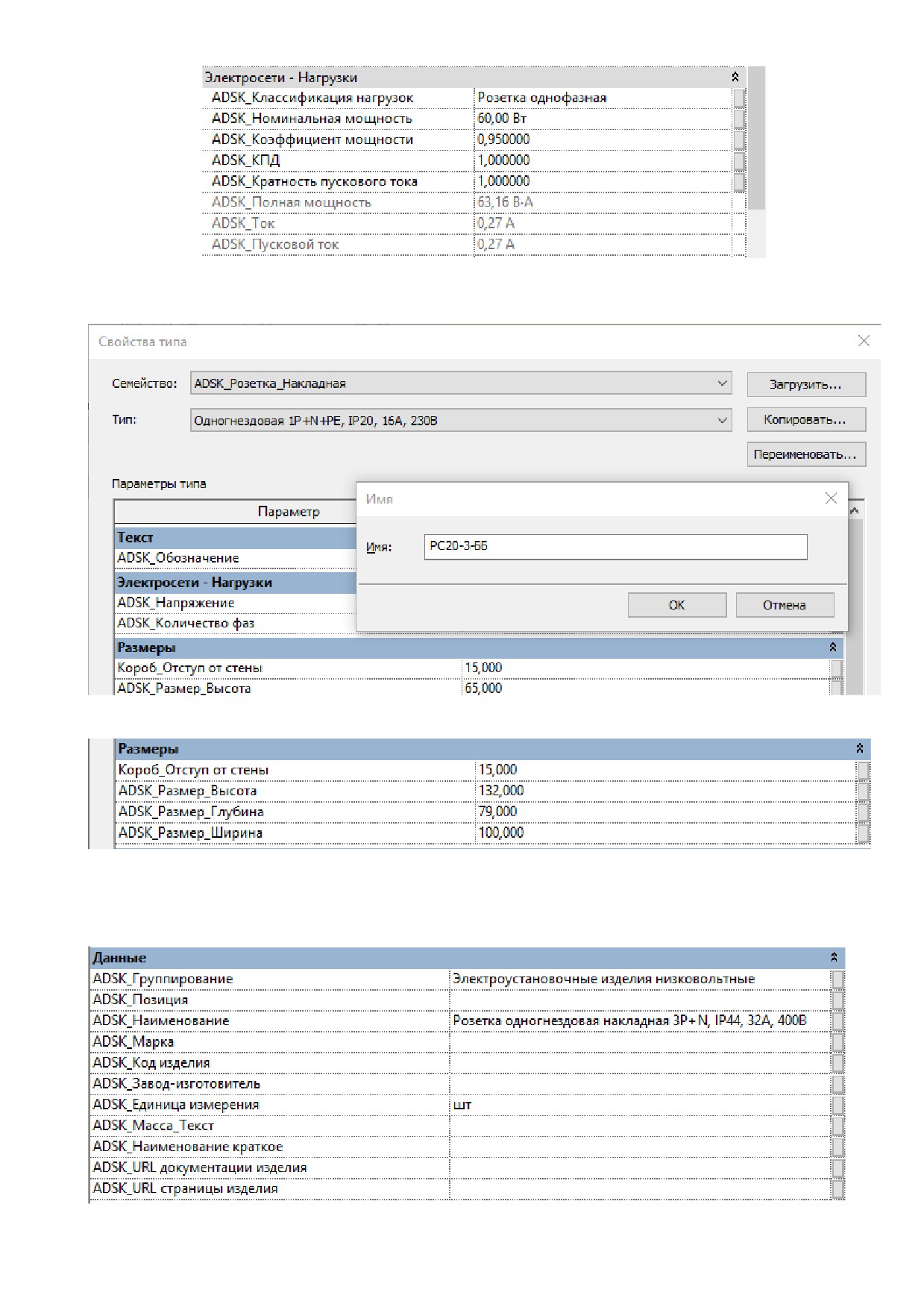

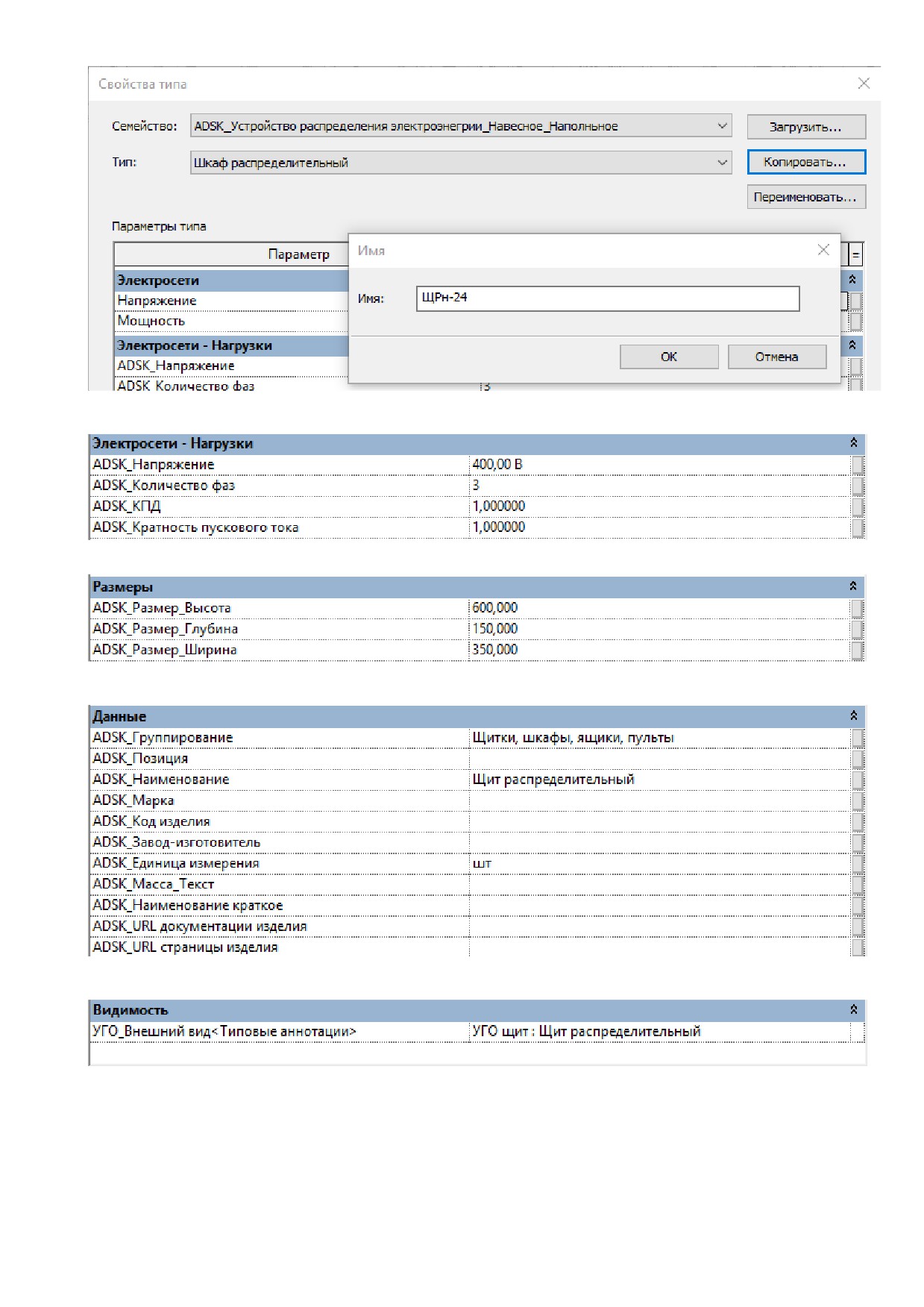

В шаблон загружены следующие семейства электрооборудования:

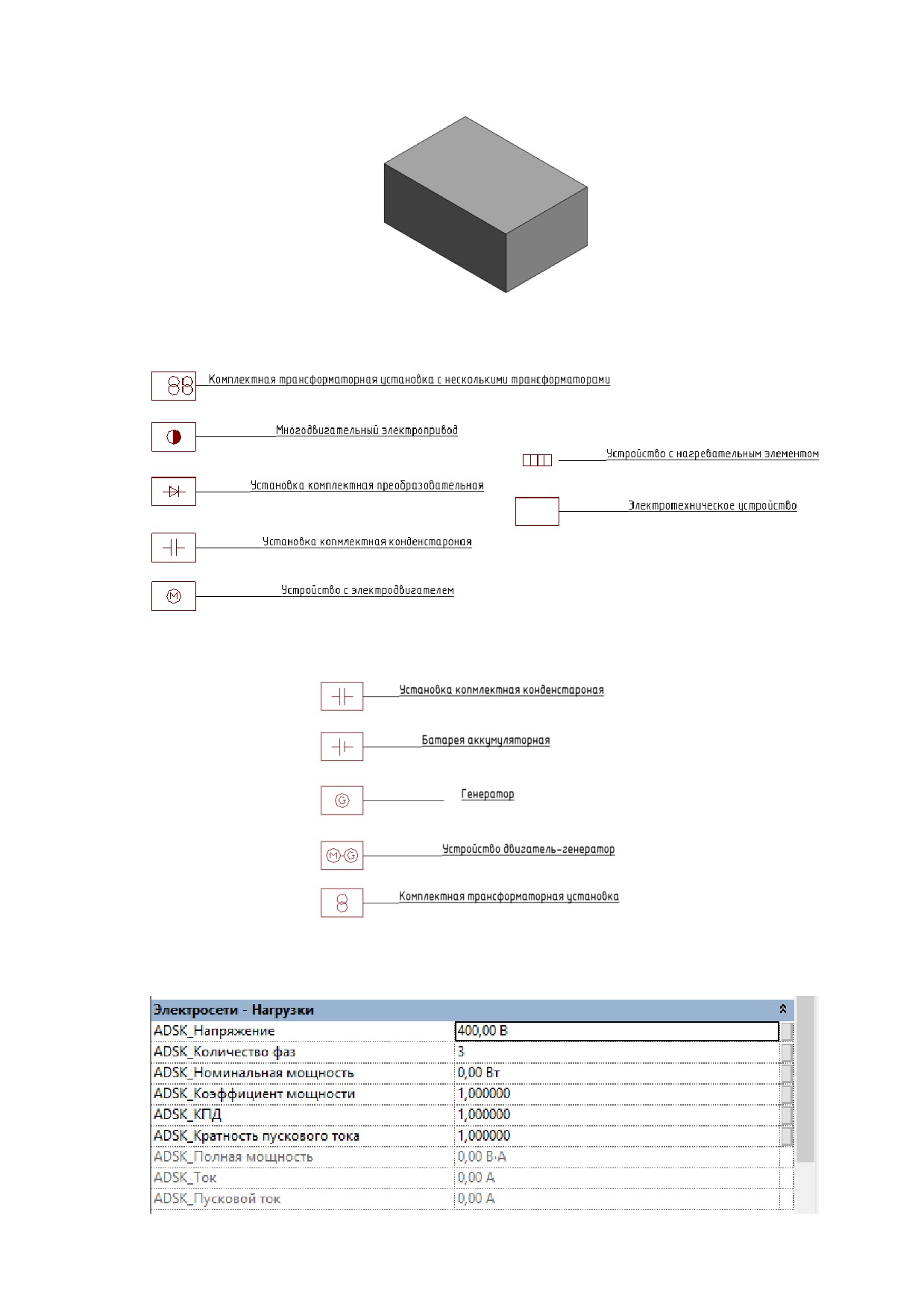

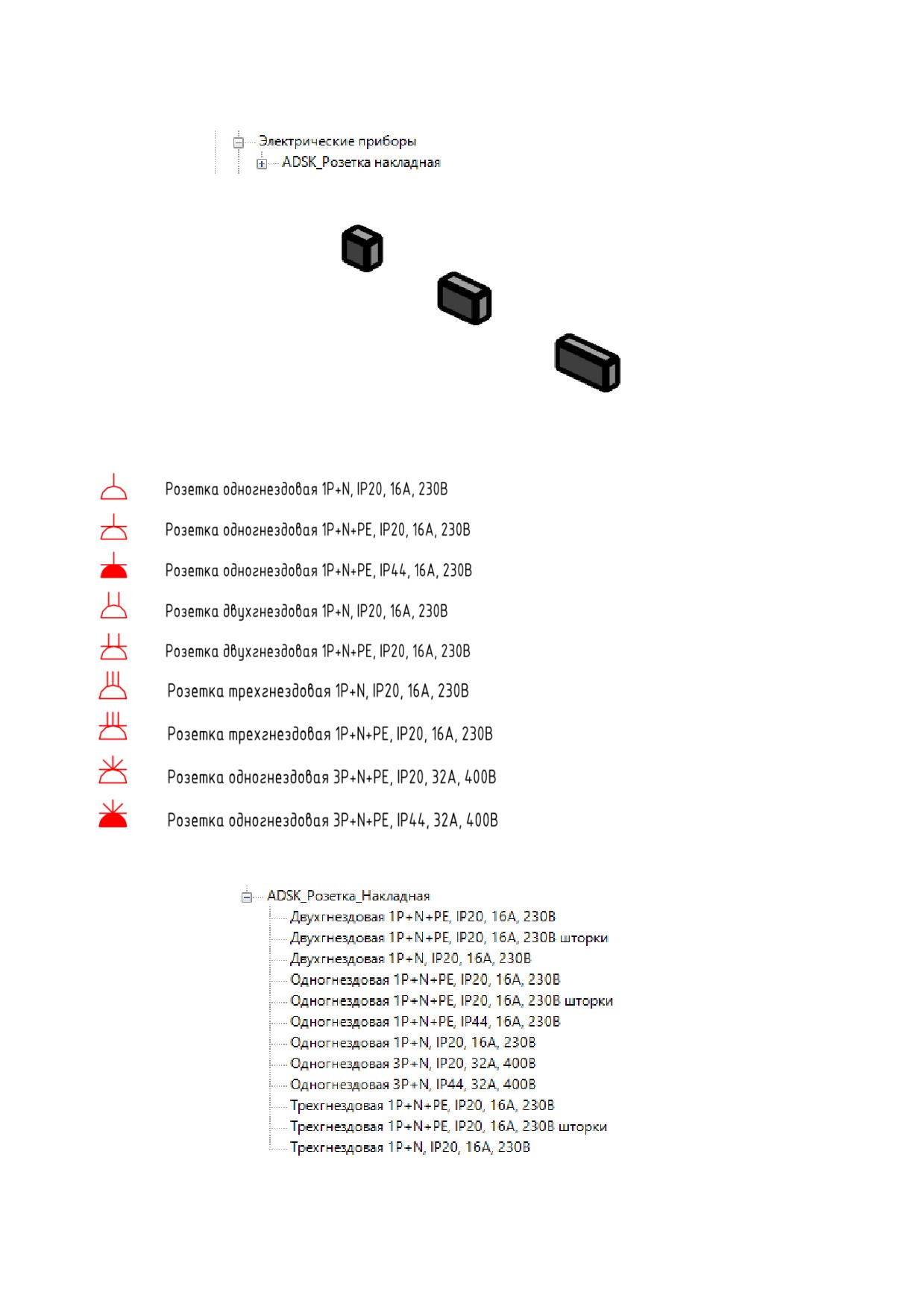

Внешний вид:

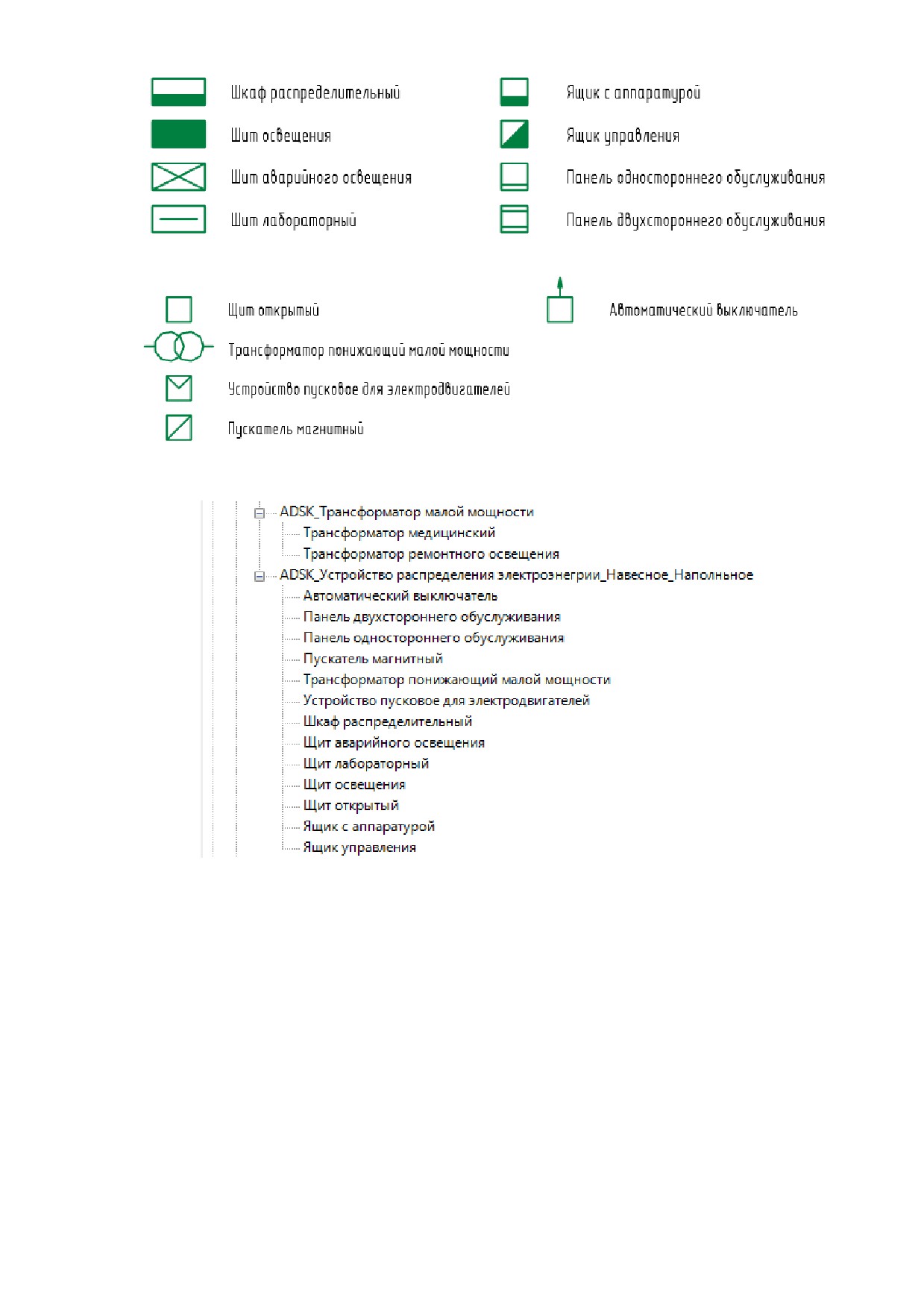

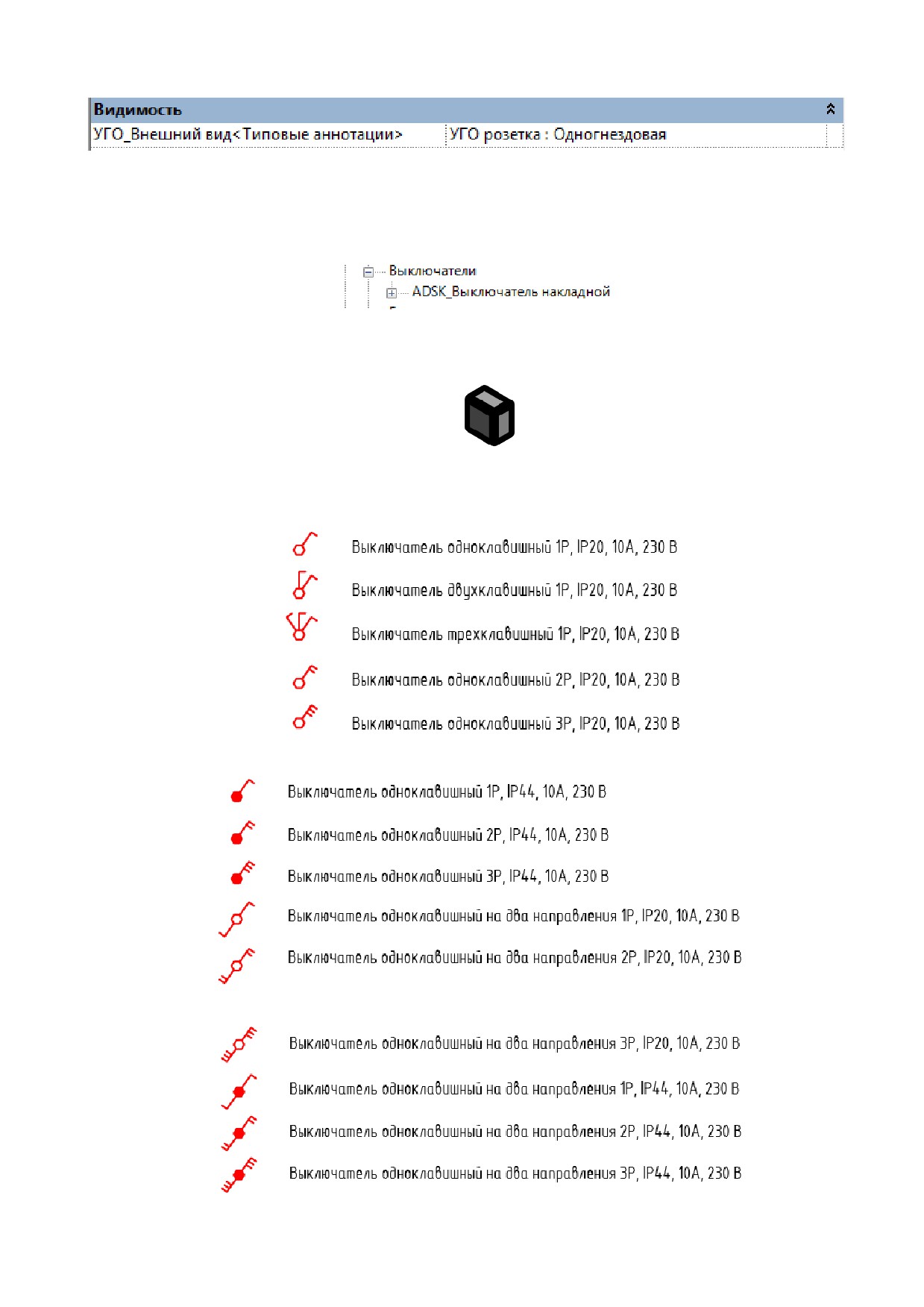

Графическое обозначение:

300

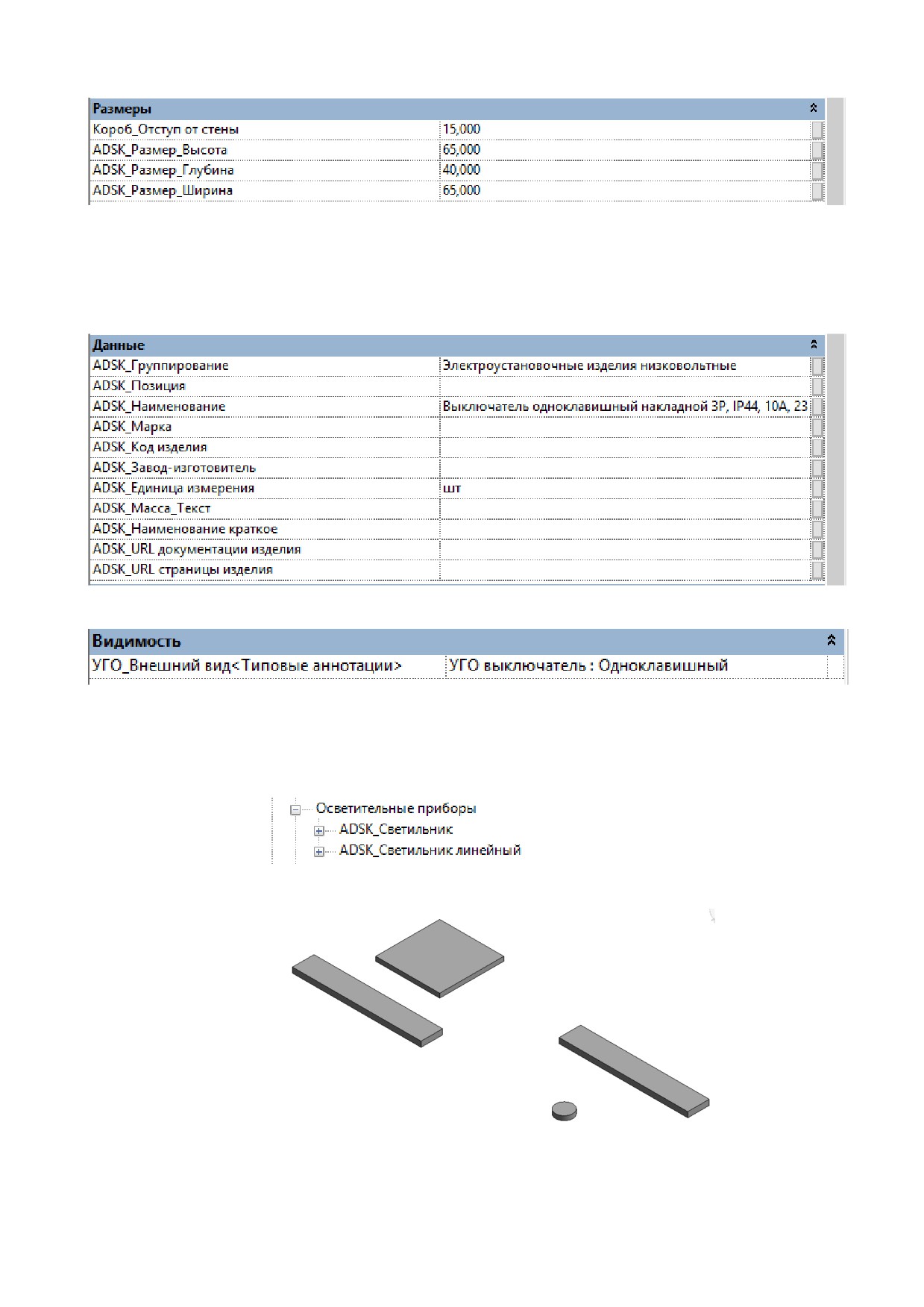

Габаритные размеры:

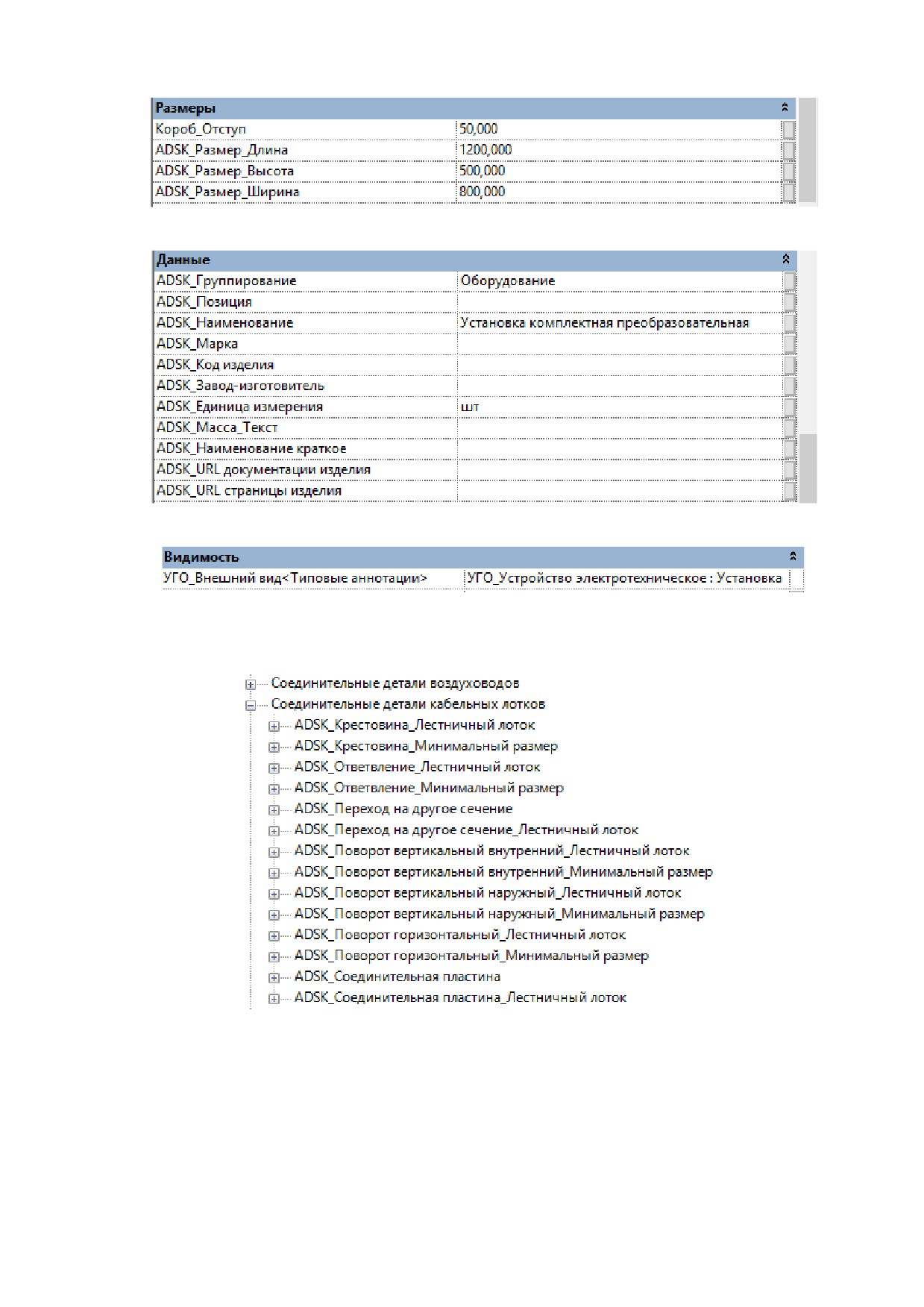

Позиции спецификации:

Вид УГО:

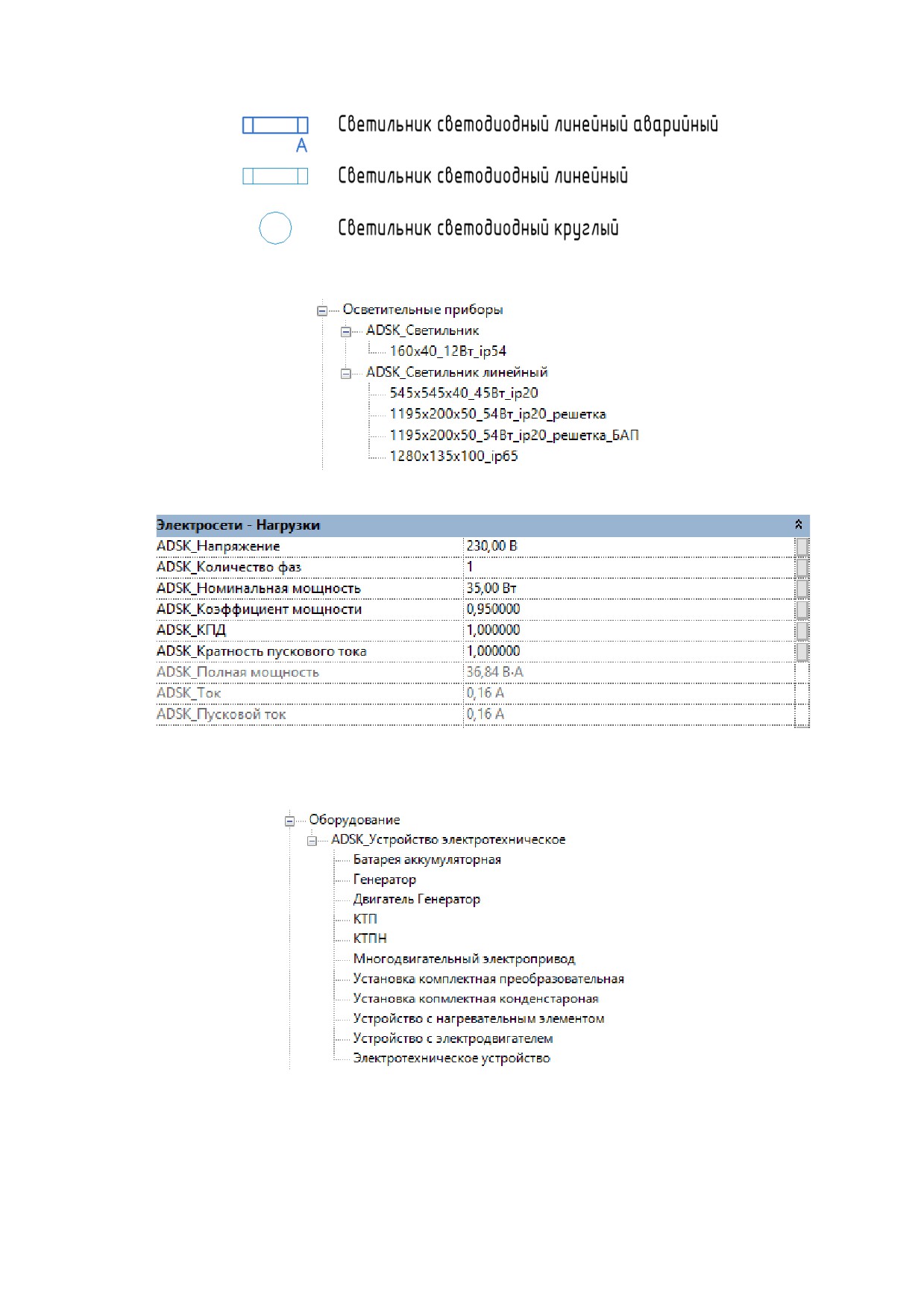

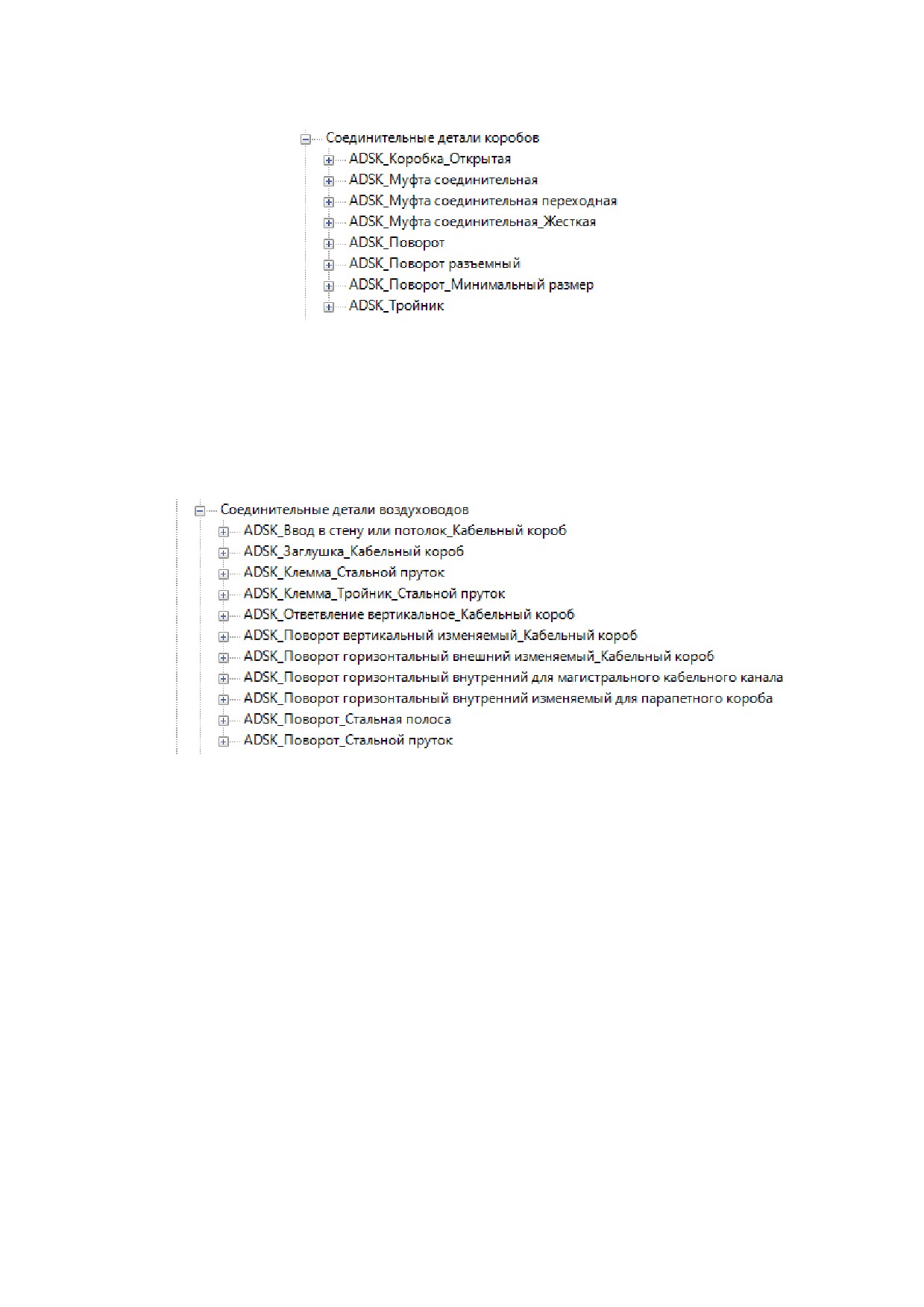

7.1.3.6. Соединительные детали кабельного лотка

В шаблон загружены следующие семейства соединителей кабельного лотка:

Важная информация - соединительные детали довольно сильно отличаются по внешнему виду и

габаритным размерам в зависимости от конкретного производителя. Рекомендуется

использование сторонних семейств от производителя материалов, после адаптации к стандартам

шаблона.

310

7.1.3.7. Соединительные детали короба

В шаблон загружены следующие семейства соединителей короба:

Важная информация - соединительные детали довольно сильно отличаются по внешнему виду и

габаритным размерам в зависимости от конкретного производителя. Рекомендуется

использование сторонних семейств от производителя материалов, после адаптации к стандартам

шаблона.

7.1.3.8. Соединительные детали воздуховода

В шаблон загружены следующие семейства соединителей воздуховода:

Важная информация - соединительные детали довольно сильно отличаются по внешнему виду и

габаритным размерам в зависимости от конкретного производителя. Рекомендуется

использование сторонних семейств от производителя материалов, после адаптации к стандартам

шаблона.

311

7.2. Вкладка «Аннотацииª

7.2.1 Типовые аннотации

В проект загружены следующие семейства типовых аннотаций:

Семейства ADSK_Обозначение прокладки и ADSK_засечка используются для окончательного

оформления чертежей на видах в плане.

7.2.2 Последовательность компонентов узла

В шаблоне настроены последовательности, которые вы можете использовать при оформлении

чертежей для показа электропроводок:

312

7.2.3 Марки

7.2.3.1. Марки электрооборудования

Наименование

Эскиз

Примечание

ADSK_Марка

Марка отображает значение

Электрооборудования_Имя

параметра «Имя панели»

панели

Длина полки регулируется

-Марка_Полка 15 мм

параметром «Длина полки».

7.2.3.2. Электроприборы

Наименование

Эскиз

Примечание

ADSK_Марка

электроприбора_Номер цепи:

Марка отображает значения

-Номер цепи

параметров, указанных в имени типа.

-Номер цепи_Полка 10 мм

Длина полки регулируется

-Номер цепи_Отметка_Полка

параметром «Длина полки».

10 мм

7.2.3.3. Выключатели

Наименование

Эскиз

Примечание

ADSK_Марка

выключателя_Номер цепи:

Марка отображает значения

-Номер цепи

параметров, указанных в имени типа.

-Номер цепи_Полка 10 мм

Длина полки регулируется

-Номер цепи_Отметка_Полка

параметром «Длина полки».

10 мм

ADSK_Марка

выключателя_Код

переключателя

Марка отображает значение

-ADSK_Марка

параметра «Код переключателя»

выключателя_Код

переключателя

313

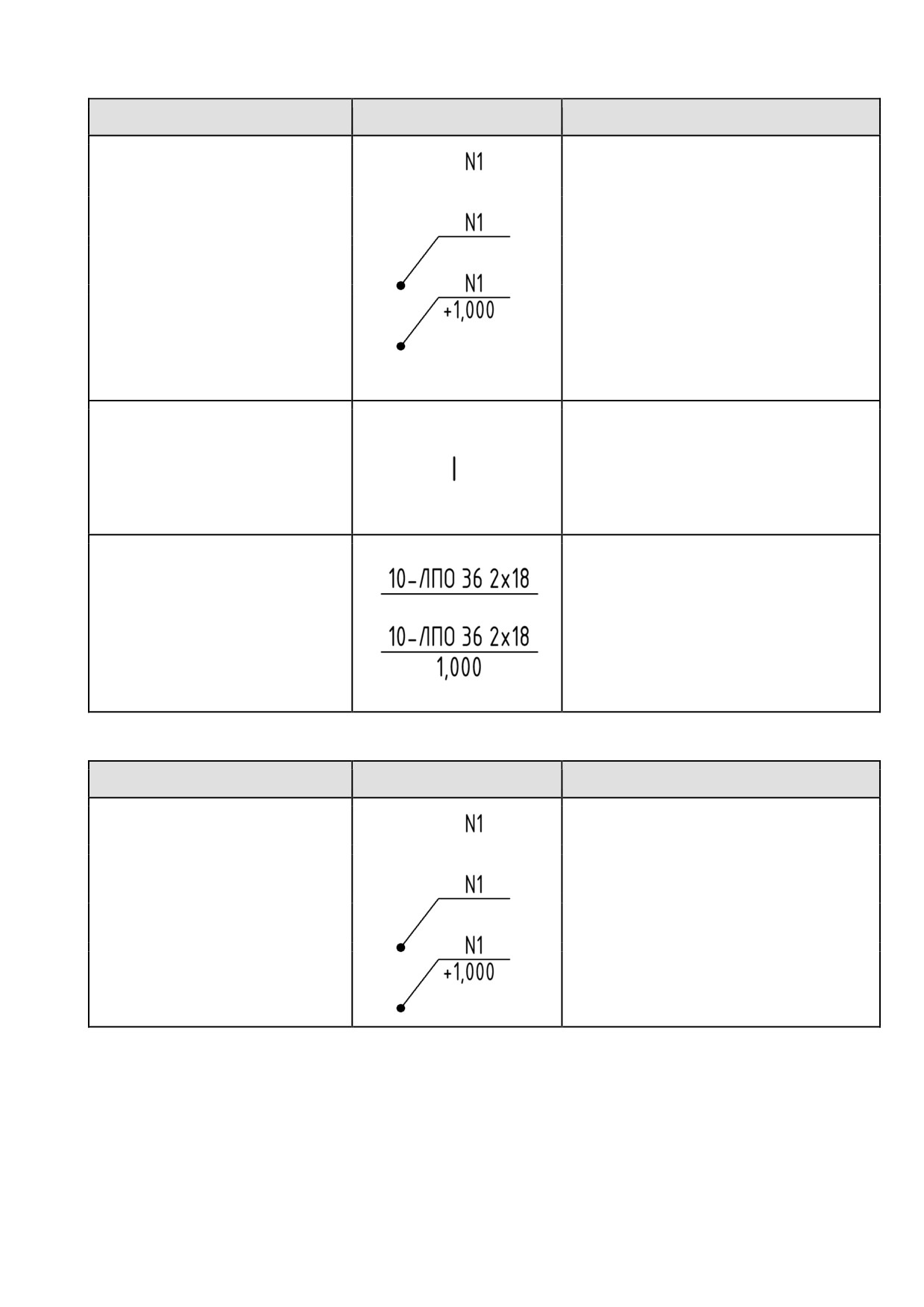

7.2.3.4. Осветительные приборы

Наименование

Эскиз

Примечание

ADSK_Марка осветительного

прибора_Номер цепи:

Марка отображает значения

-Номер цепи

параметров, указанных в имени типа.

-Номер цепи_Полка 10 мм

Длина полки регулируется

-Номер цепи_Отметка_Полка

параметром «Длина полки».

10 мм

ADSK_Марка осветительного

прибора_Код переключателя:

Марка отображает значение

-ADSK_Марка

параметра «Код переключателя»

выключателя_Код

переключателя

Марка отображает значения

параметров:

ADSK_Марка осветительного

«ADSK_Количество светильников»

прибора:

«Лампа»

-Марка_Полка 20 мм

«ADSK_Размер_Смещение от

-Марка_С отметкой_Полка 20

уровня»

мм

Длина полки регулируется

параметром «Длина полки».

7.2.3.5. Устройства вызова и оповещения

Наименование

Эскиз

Примечание

ADSK_Марка устройств

вызова_Номер цепи:

Марка отображает значения

-Номер цепи

параметров, указанных в имени типа.

-Номер цепи_Полка 10 мм

Длина полки регулируется

-Номер цепи_Отметка_Полка

параметром «Длина полки».

10 мм

314

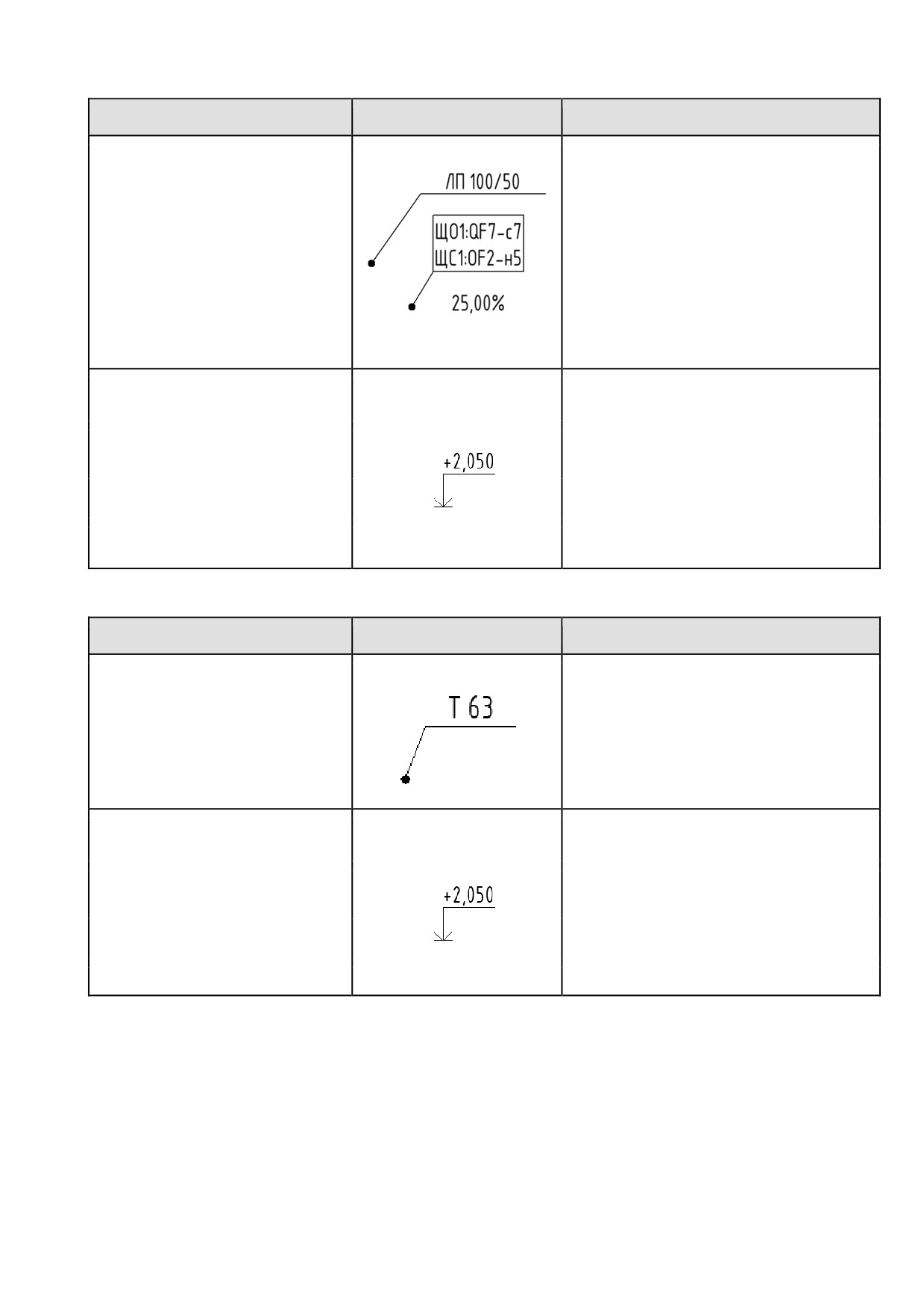

7.2.3.6. Кабельные лотки

Наименование

Эскиз

Примечание

Марка отображает значения

параметров:

ADSK_Марка кабельного

«ADSK_Марка»

лотка:

«Размер»

-Марка_Марка и

«Кабельный лоток - Заполнение, %»*

размер_Полка 20 мм

«Кабельная трасса»*

-Марка_Кабельная трасса

Длина полки регулируется

-Марка_Процент заполнения

параметром «Длина полки».

*Только при использовании

приложения BIM Electrical Design.

https://se.com/

ADSK_Марка кабельного

лотка_Отметка:

-Отметка верха

Марка отображает значения

-Отметка низа

параметров, указанных в имени типа.

-Отметка центра

-Смещение вначале

-Смещение в конце

7.2.3.7. Короба

Наименование

Эскиз

Примечание

ADSK_Марка короба:

Марка отображает значения

-Марка_Марка и

параметров:

размер_Полка 20 мм

«ADSK_Марка»

-Марка_Марка и

«Размер»

размер_Полка 5 мм

Длина полки регулируется

-Марка_Марка и

параметром «Длина полки».

размер_Полка 10 мм

ADSK_Марка кабельного

лотка_Отметка:

-Отметка верх

Марка отображает значения

-Отметка низа

параметров, указанных в имени типа.

-Отметка центра

-Смещение вначале

-Смещение в конце

315

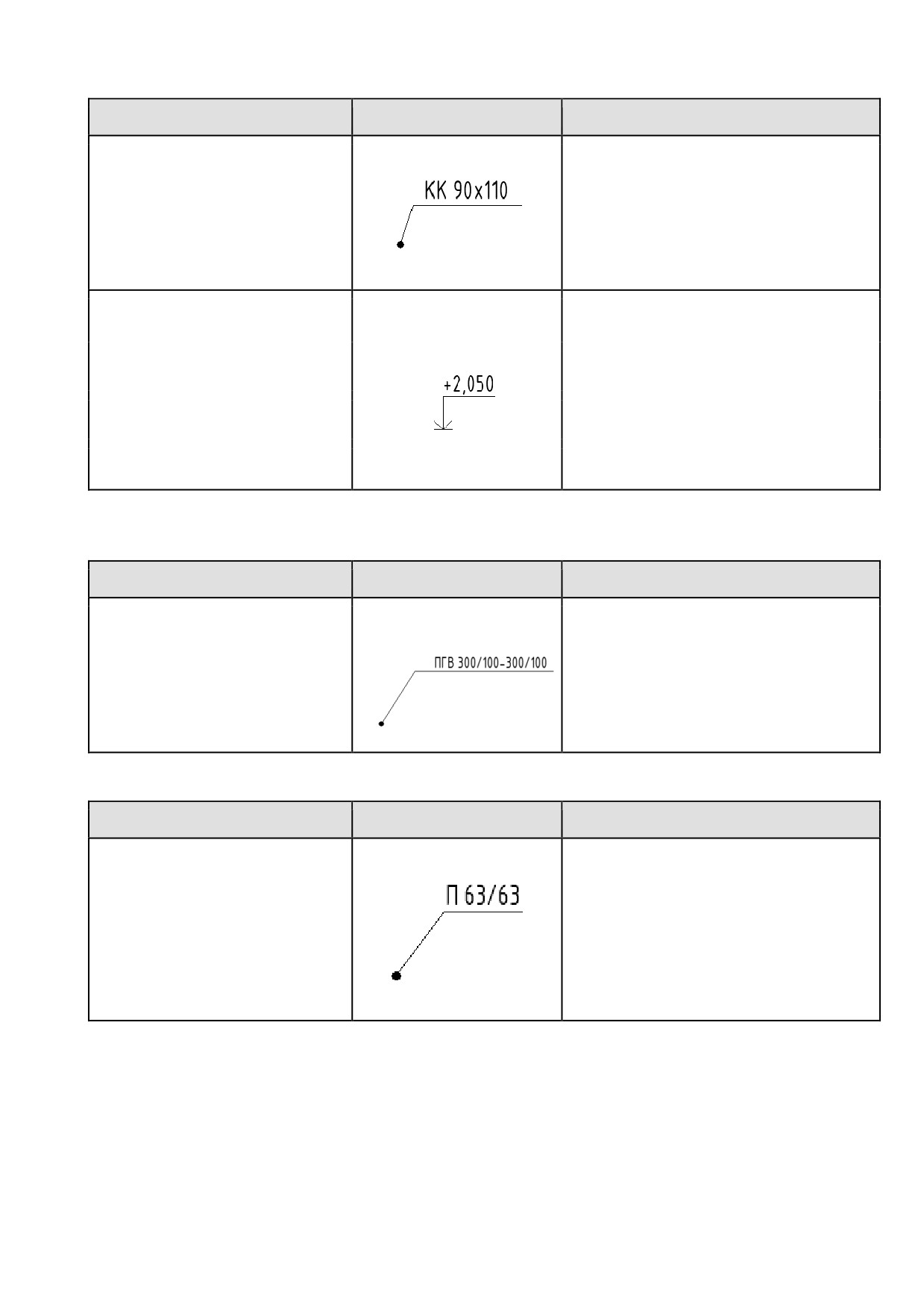

7.2.3.8. Воздуховоды

Наименование

Эскиз

Примечание

ADSK_Марка воздуховода:

Марка отображает значения

-Марка_Марка и

параметров:

размер_Полка 20 мм

«ADSK_Марка»

-Марка_Марка и

«Размер»

размер_Полка 5 мм

Длина полки регулируется

-Марка_Марка и

параметром «Длина полки».

размер_Полка 15 мм

ADSK_Марка кабельного

лотка_Отметка:

-Отметка верха

-Отметка низа

Марка отображает значения

-Отметка центра_Круглый

параметров, указанных в имени типа.

-Отметка

центра_Прямоугольный

-Смещение вначале

-Смещение в конце

7.2.3.9. Соединители кабельных лотков

Наименование

Эскиз

Примечание

ADSK_Марка соединителя

Марка отображает значения

кабельного лотка:

параметров:

-Марка_Марка и

«ADSK_Марка»

размер_Полка 25 мм

«Размер»

-Марка_Марка и

Длина полки регулируется

размер_Полка 35 мм

параметром «Длина полки».

7.2.3.10. Соединители коробов

Наименование

Эскиз

Примечание

Марка отображает значения

ADSK_Марка соединителя

параметров:

короба:

«ADSK_Марка»

-Марка_Марка и

размер_Полка 5 мм

«Размер»

-Марка_Марка и

Длина полки регулируется

размер_Полка 10 мм

параметром «Длина полки».

316

7.2.3.11. Соединители воздуховодов

Наименование

Эскиз

Примечание

ADSK_Марка соединителя

Марка отображает значения

воздуховода:

параметров:

-Марка_Марка и

размер_Полка 5 мм

«ADSK_Марка»

-Марка_Марка и

«Размер»

размер_Полка 15 мм

Длина полки регулируется

-Марка_Марка и

параметром «Длина полки».

размер_Полка 25 мм

7.2.3.12. Оборудование

Наименование

Эскиз

Примечание

ADSK_Марка_Оборудование:

-Типоразмер_ADSK_Марка

Марка отображает значения

параметров, указанных в имени

Типоразмер_ADSK_Наименов

ание

типа.

Длина полки регулируется

Типоразмер_ADSK_Наименов

параметром «Длина полки».

ание краткое

-Экземпляр_ADSK_Позиция

7.2.3.13. Пространства

Наименование

Эскиз

Примечание

Используются параметры

ADSK_Марка_Пространства_

«ADSK_Расчетный

Несколько значений:

приток»,

- Номер_Воздухообмен и имя

«ADSK_Наименование

системы_Объем

приточной системы»,

- Номер_Проектная

«ADSK_Расчетная

отопительная

вытяжка»,

нагрузка_Площадь

«ADSK_Наименование

- Номер и наименование

вытяжной системы»

пространства

«Проектная отопительная

- Номер и площадь

нагрузка»

пространства

«Объём», «Площадь» и

- Номер пространства

другие.

317

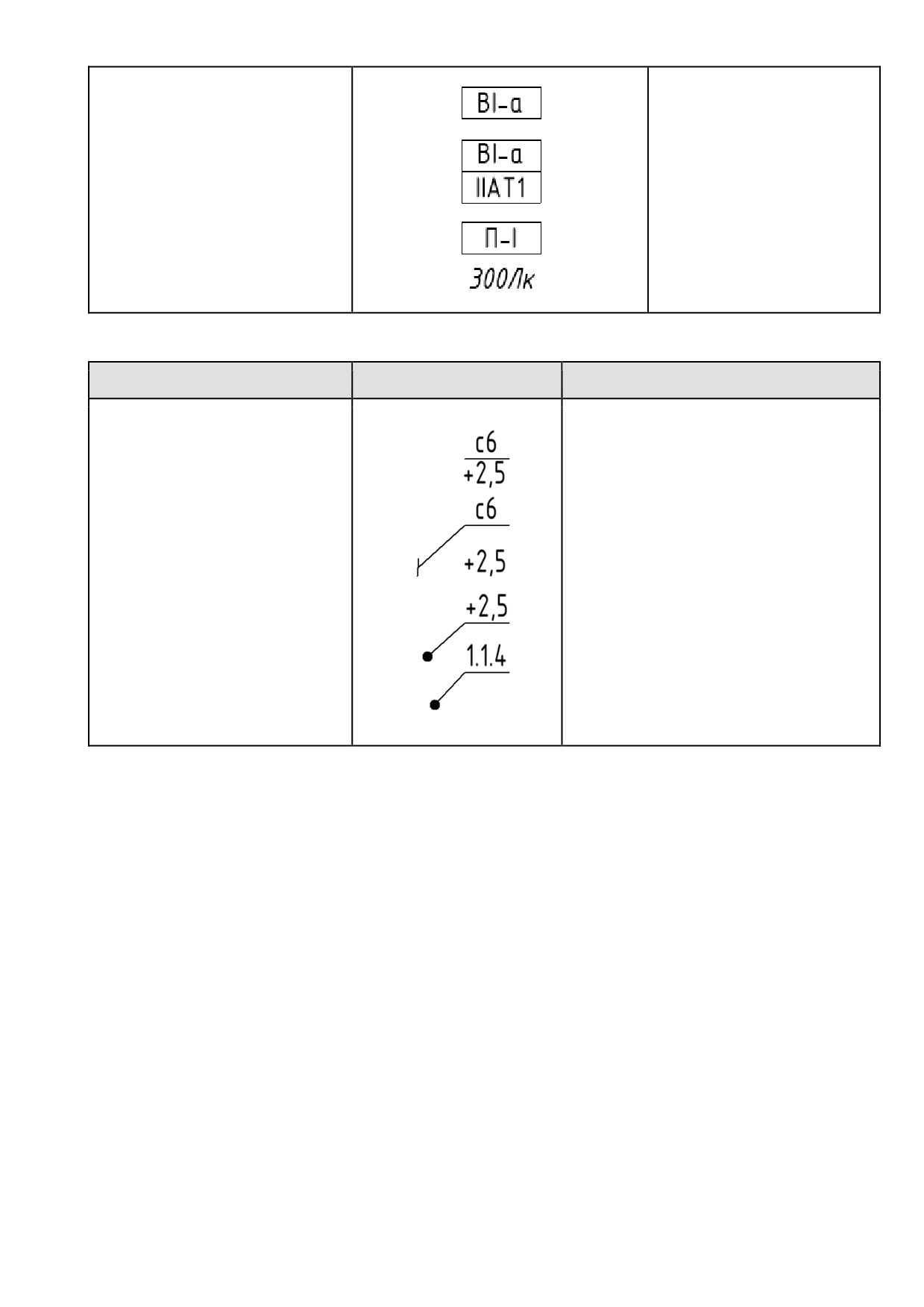

Используются параметры:

ADSK_МаркаПространства_Э

«ADSK_Класс

ОМ

взрывоопасной зоны»

-Класс взрывоопасной зоны

«ADSK_Класс

-Класс взрывоопасной зоны и

пожароопасной зоны»

группа взрывоопасной смеси

«ADSK_Нормируемая

-Класс пожароопасной зоны

освещенность»

-Нормируемая освещенность

«ADSK_Категория и

группа взрывоопасной

смеси»

7.2.3.14. Несколько категорий

Наименование

Эскиз

Примечание

ADSK_Марка_Нескольких

Марка отображает значения

категорий:

параметров:

-Марка_Обозначение

кабеля_Полка 5 мм

«ADSK_Позиция»

-Марка_Обозначение

«Цепь - Обозначение»*

цепи_Без полки

«ADSK_Размер_Смещение от

-Марка_Обозначение

уровня»

цепи_Отметка_Полка 5 мм

«Кабель - Обозначение»*

-Марка_Обозначение

цепи_Полка 5 мм

Цепь - Обозначение»*

-Марка_Отметка_Без полки

*Только при использовании

приложения BIM Electrical Design.

-Марка_Отметка_Полка 5 мм

https://se.com/

-Марка_Позиция_Полка 5 мм

318

7.3. Вкладка «Видª

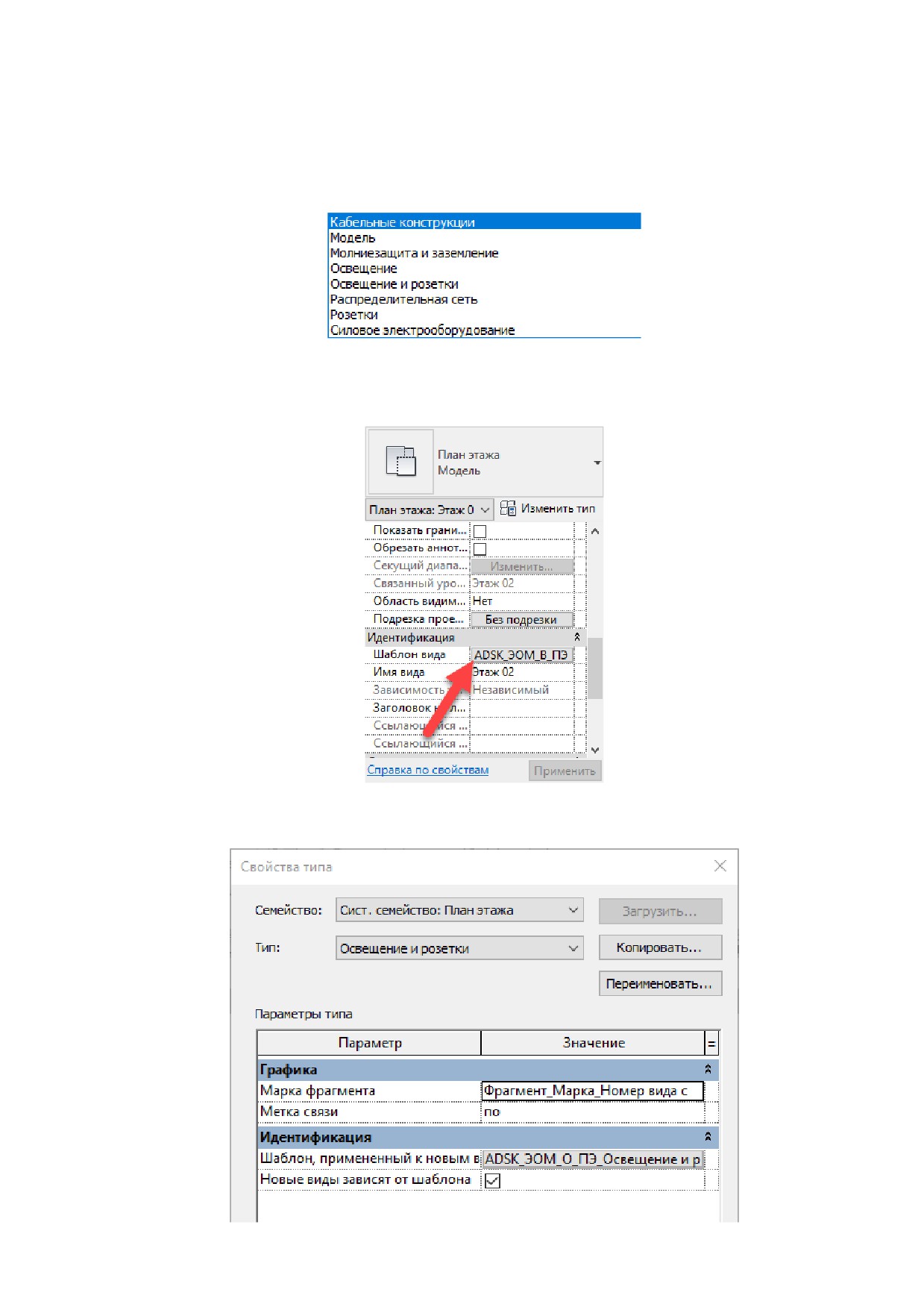

7.3.1 Шаблоны видов. Типоразмеры видов

В шаблонах настроены типоразмеры видов (планов, разрезов, 3D видов«).

К каждому типоразмеру плана создан шаблон вида. На скриншоте ниже указаны типы планов:

Типоразмер плана вида «Модель» относятся к вспомогательным. В общих чертах на данном виде

будет включена видимость всех категорий. При желании, после создания вида, вы можете убрать

постоянный шаблон вида.

Остальные типоразмеры относятся к оформленным. При создании, к ним применяется (и

связывается) соответствующий шаблон вида:

319

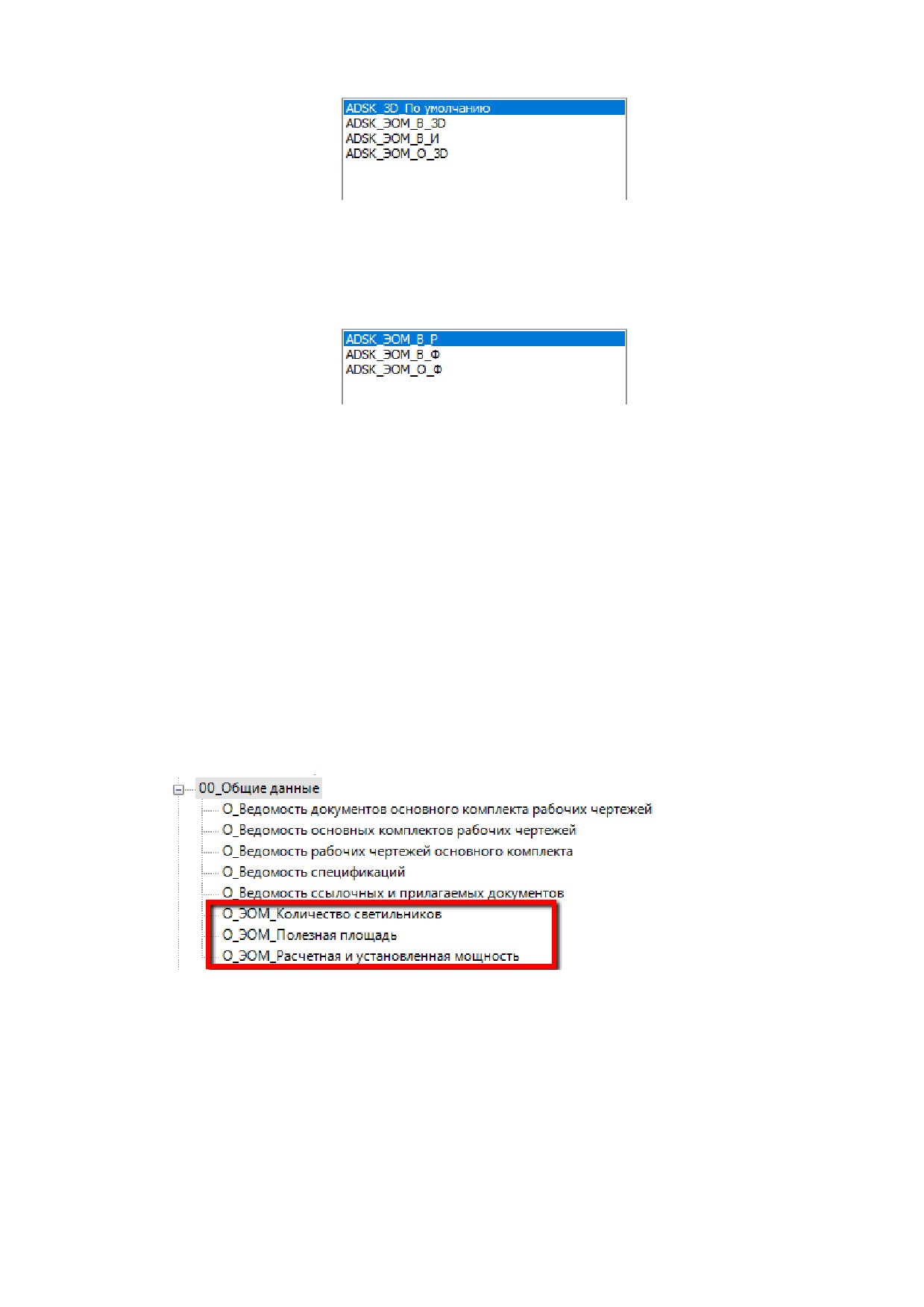

Дополнительно созданы шаблоны видов для 3D видов:

Шаблон «ADSK_3D_По умолчанию» применяется для вспомогательных видов без разделения по

разделам проекта (для координации).

Прочие шаблоны видов применяются для вспомогательных или оформленных видов.

Шаблоны видов для разрезов, и фасадов представлены на скриншоте ниже.

Шаблон «ADSK_ЭОМ_В_Ф» применяется для вспомогательных видов фасада без разделения по

разделам проекта (для координации).

Шаблон «ADSK_ЭОМ_В_Р» применяется для вспомогательных разрезов без разделения по

разделам проекта (для координации).

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости

элементов.

7.3.2 Спецификации

7.3.2.1. Общие данные проекта.

В шаблоне преднастроены дополнительные спецификации для оформления листа общих данных

проекта по ГОСТ 21.608-2014

Спецификации относятся к оформленным видам, для размещения на листах.

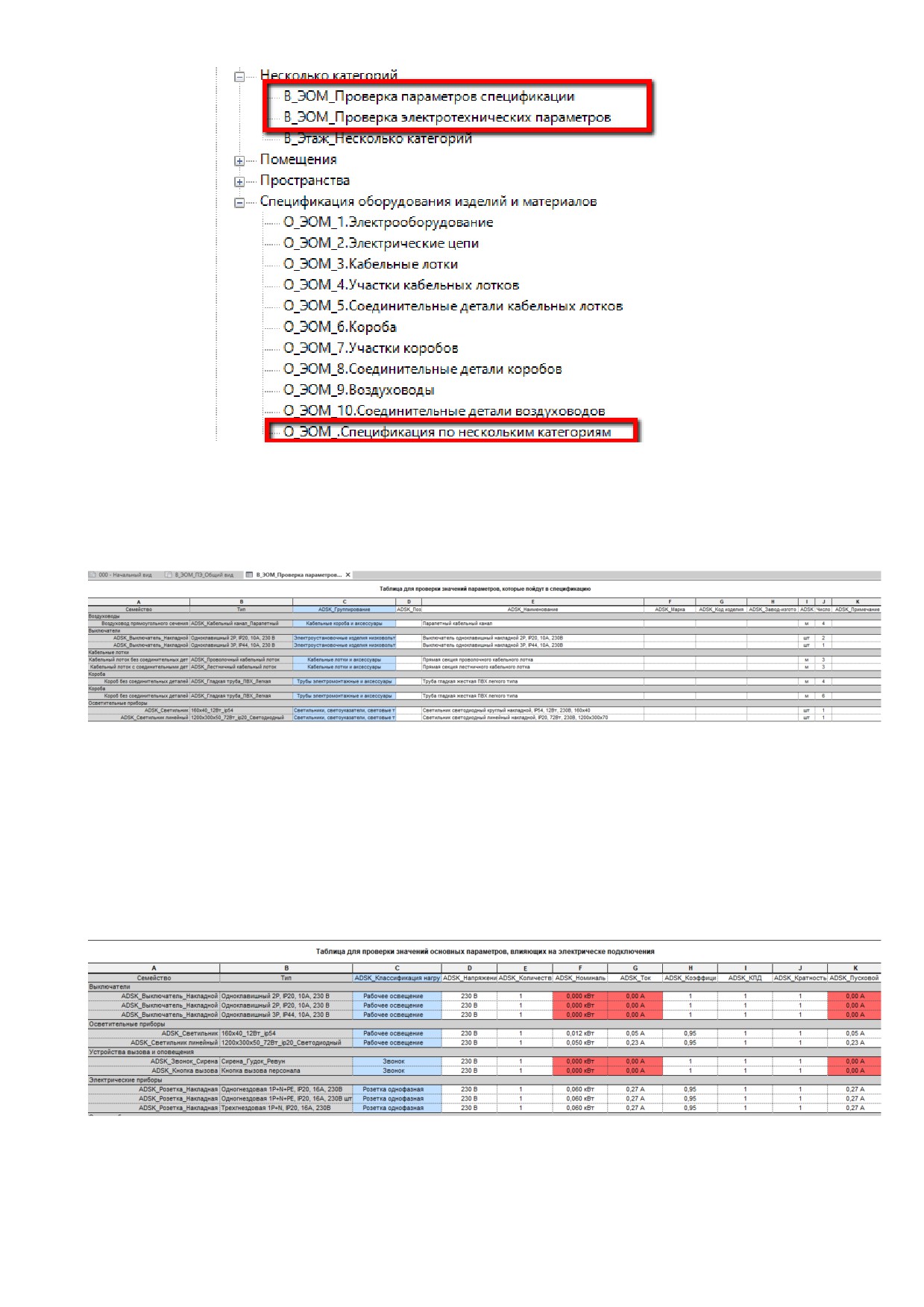

7.3.2.2. Спецификации нескольких категорий

В шаблоне преднастроены спецификации по нескольким категориям:

320

Спецификации делятся на вспомогательные В_ЭОМ_ и оформленные О_ЭОМ_ для формы 1

ГОСТ 21.110-2013.

Спецификация В_ЭОМ_Проверка параметров спецификации:

В данной спецификации при необходимости можно заполнить столбец ADSK_Группирование для

последующей сортировки в сводной спецификации материалов и оборудования. Столбец

ADSK_Группирование также используется для создания заголовка подраздела спецификации и

виден на листе. Данная категория элементов заполняется на основании значений общих

параметров, содержащихся в семействах или каталогах типоразмеров, в данной таблице вносить

корректировки в эти параметры проще.

Спецификация В_ЭОМ_Проверка электротехнических параметров:

В данной спецификации удобно проверять свойства электрических соединителях в семействе.

Если прибор не обладает мощностью, столбцы подсвечиваются. Работает спецификация только с

теми семействами, у которых при назначении параметров электрического соединителя

использовались параметры данного шаблона.

321

Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 8
