Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 9
О_ЭОМ_.Спецификация по нескольким категориям
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». В нее попадают элементы с единицей измерения «шт».
Если вы хотите показать какую-то определенную категорию или объект перенастройте фильтры
спецификации.
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.

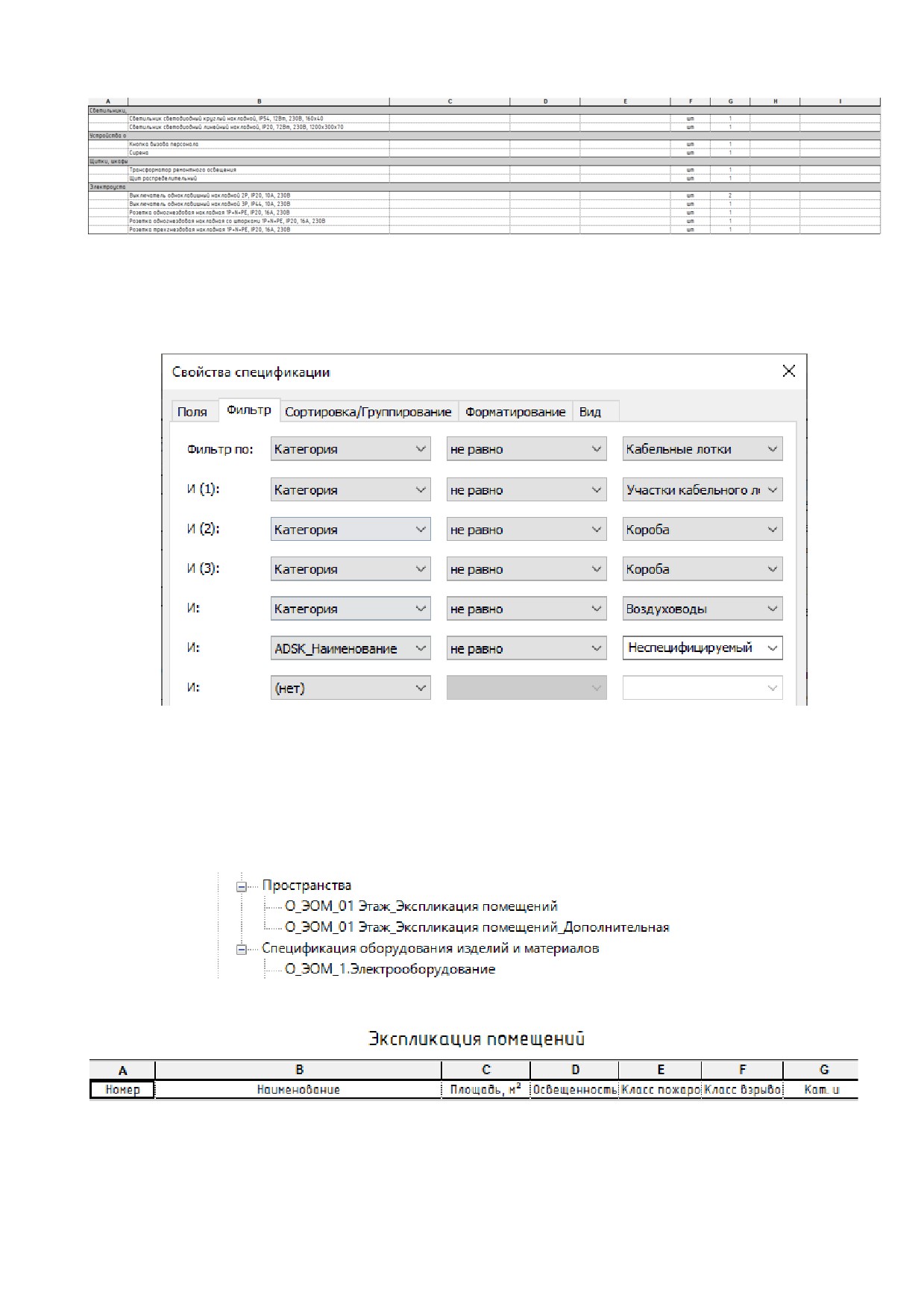

7.3.2.3. Спецификации пространств
В шаблоне преднастроены спецификации пространств.
Спецификация О_ЭОМ_01 Этаж_Экспликация помещений_Дополнительная
Если вы не хотите указывать категории помещений по ПУЭ и показатели нормируемой
освещенности через марки пространств на плане, вы можете использовать данную таблицу. Ее
так же можно использовать как временную спецификацию для ввода значений с последующим
отображением их в марке.
322

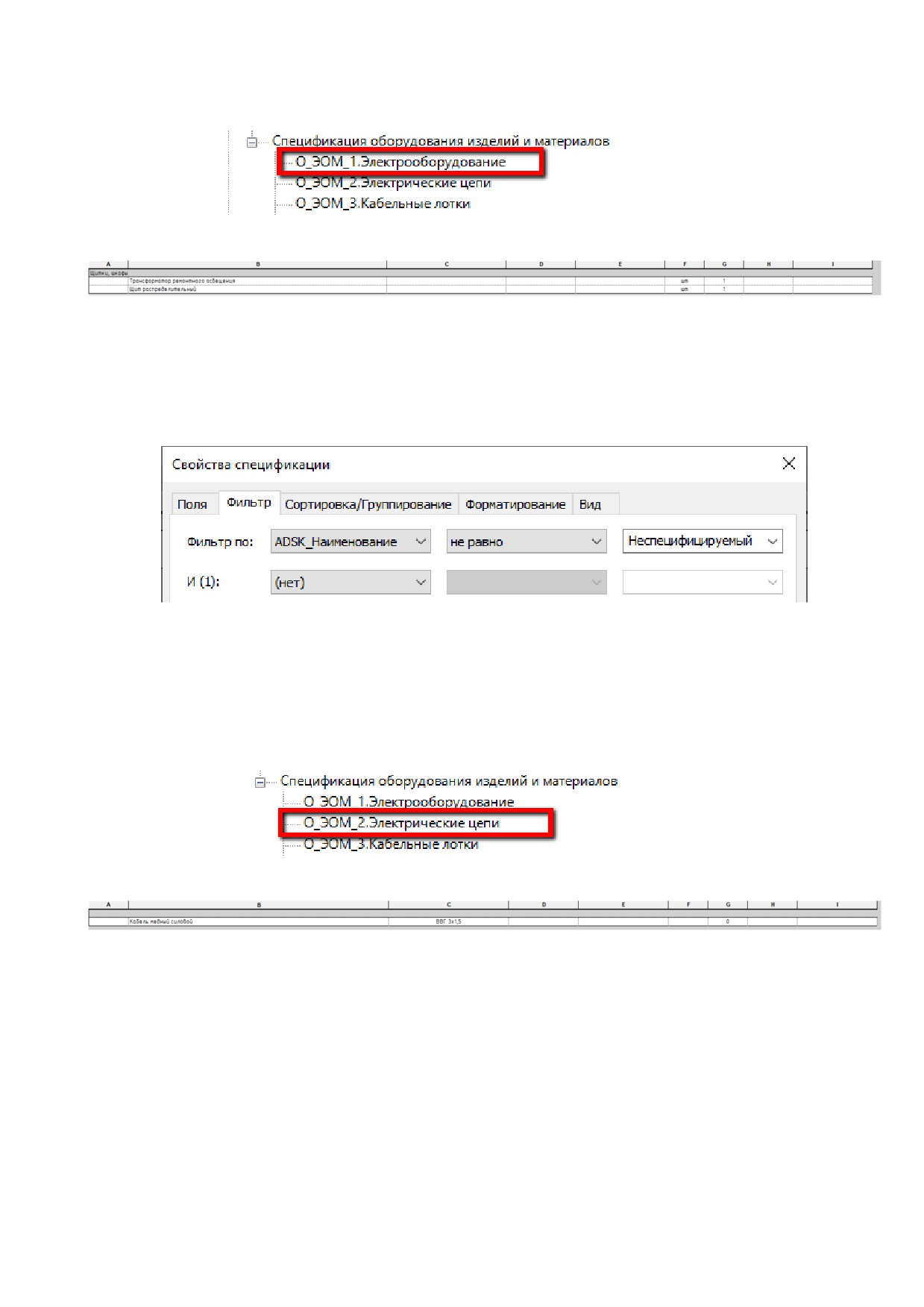

7.3.2.4. Спецификации электрооборудования
В шаблоне преднастроены спецификации электрооборудования.
О_ЭОМ_1.Электрооборудование
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». В нее попадают элементы с единицей измерения «шт».
Данная спецификация включает в себя только приборы категории электрооборудование.
Если вы хотите показать какую-то определенную категорию или объект перенастройте фильтры
спецификации.
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.
7.3.2.5. Спецификации электрических цепей
В шаблоне преднастроены спецификации электрических цепей.
О_ЭОМ_2.Электрические цепи
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя только
электрические цепи. Используются дополнительные параметры шаблона с суффиксом
«электрические цепи» параметр экземпляра, заполнять вручную или при помощи плагина.

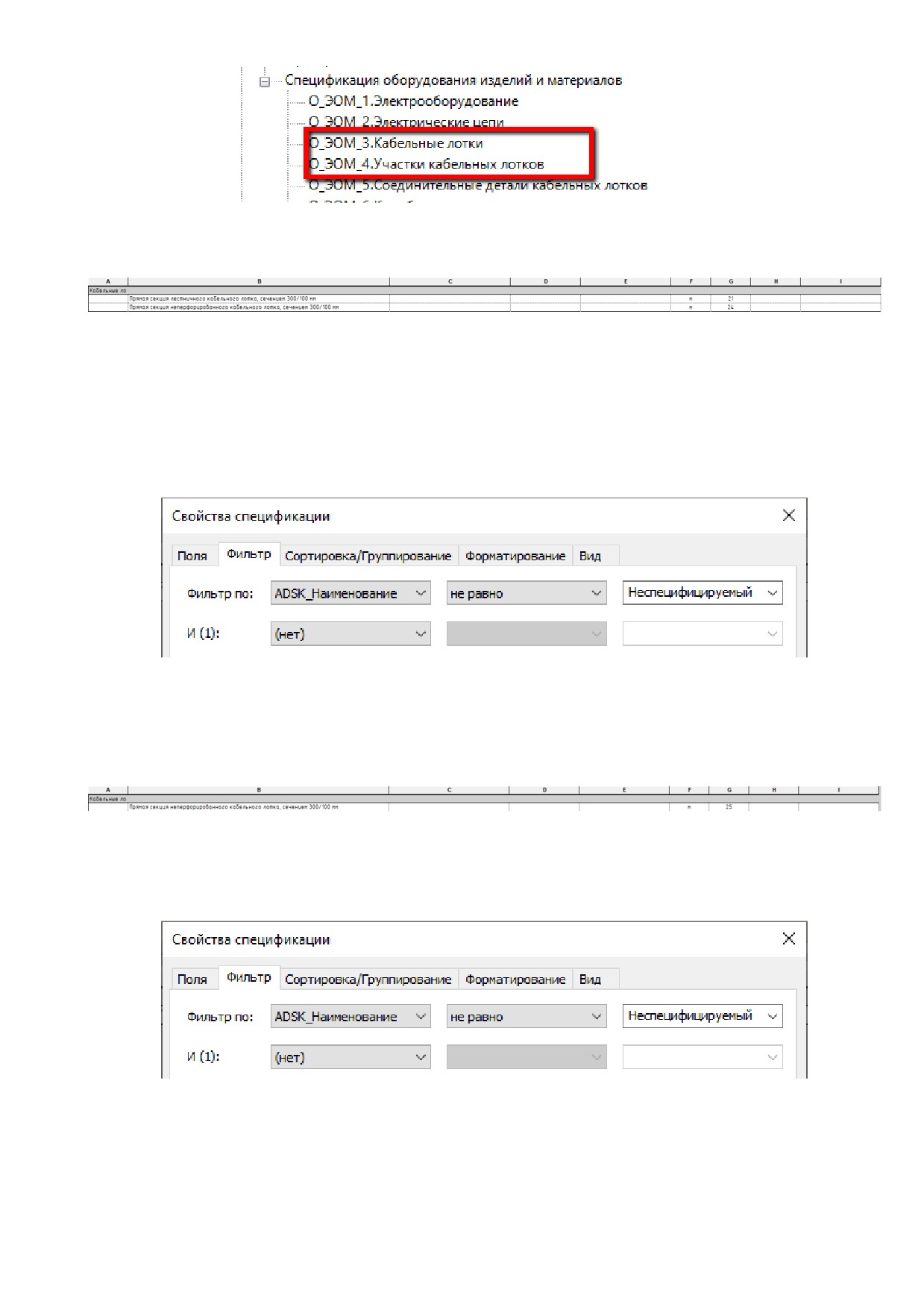

7.3.2.6. Спецификации кабельных лотков
В шаблоне преднастроены спецификации кабельных лотков и участков кабельных лотков.
323
О_ЭОМ_3.Кабельные лотки
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя семейство
кабельных лотков с соединительными деталями и кабельных лотков без соединительных
деталей. Единица измерения - метр. Считает длину лотка без учета длины соединительных
элементов.
Если вы хотите показать только семейство кабельного лотка с соединительными элементами,
перенастройте фильтры спецификации.
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.
О_ЭОМ_4.Участки кабельных лотков
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя только семейство
кабельных лотков без соединительных деталей. Единица измерения - метр. Считает длину лотка
с добавлением к ней длины соединительных элементов.
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.

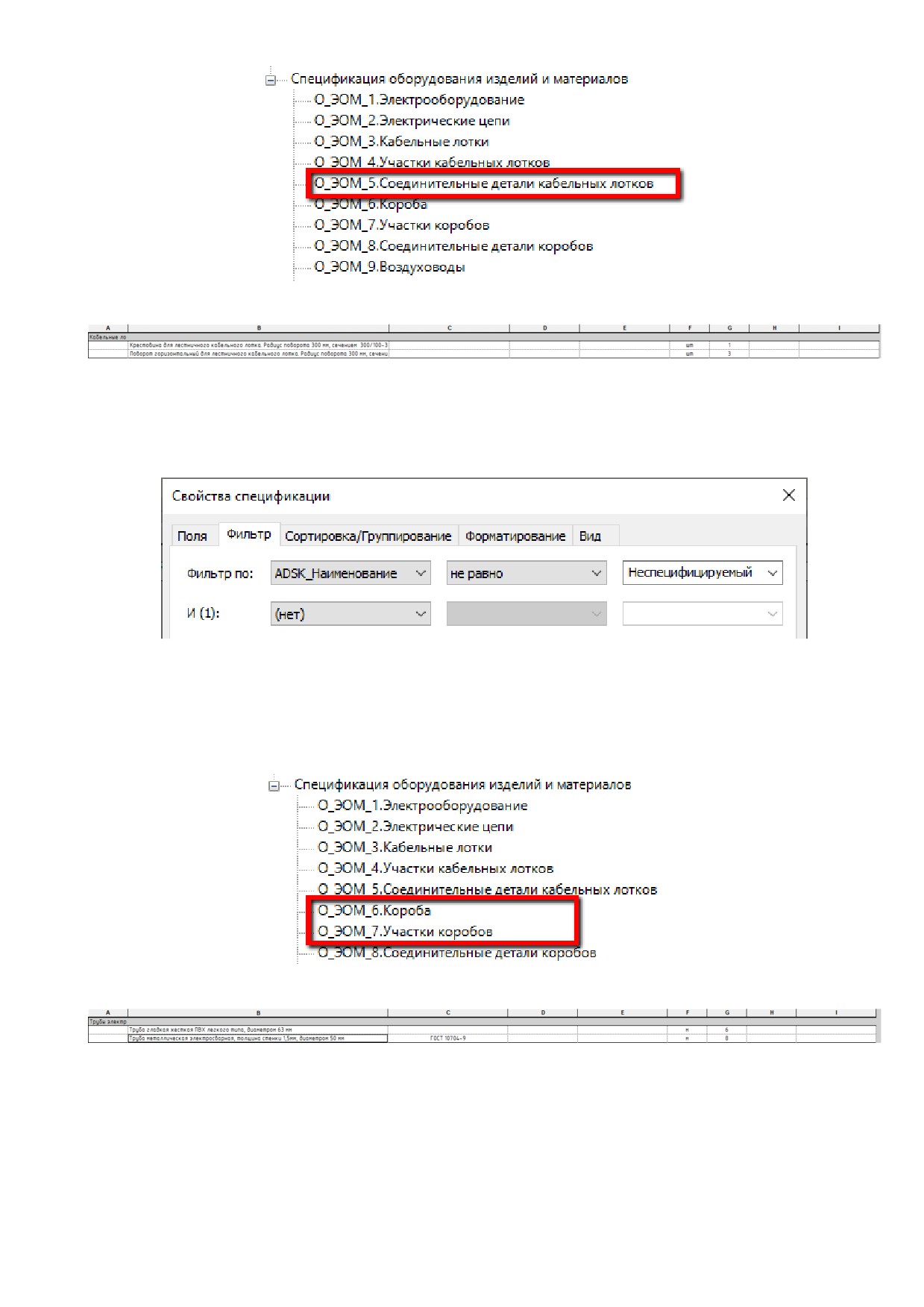

7.3.2.7. Спецификации соединительных деталей кабельных
лотков
В шаблоне преднастроены спецификации соединительных деталей кабельных лотков
324
О_ЭОМ_5.Соединительные детали кабельных лотков
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя только семейства
соединительных деталей лотка. Единица измерения - штука.
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.
7.3.2.8. Спецификации коробов
В шаблоне преднастроены спецификации коробов и участков коробов.
О_ЭОМ_6.Короба
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя семейство коробов
с соединительными деталями и коробов без соединительных деталей. Единица измерения - метр.
Считает длину коров без учета длины соединительных элементов.
Если вы хотите показать только семейство короба с соединительными элементами,
перенастройте фильтры спецификации.
325
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.

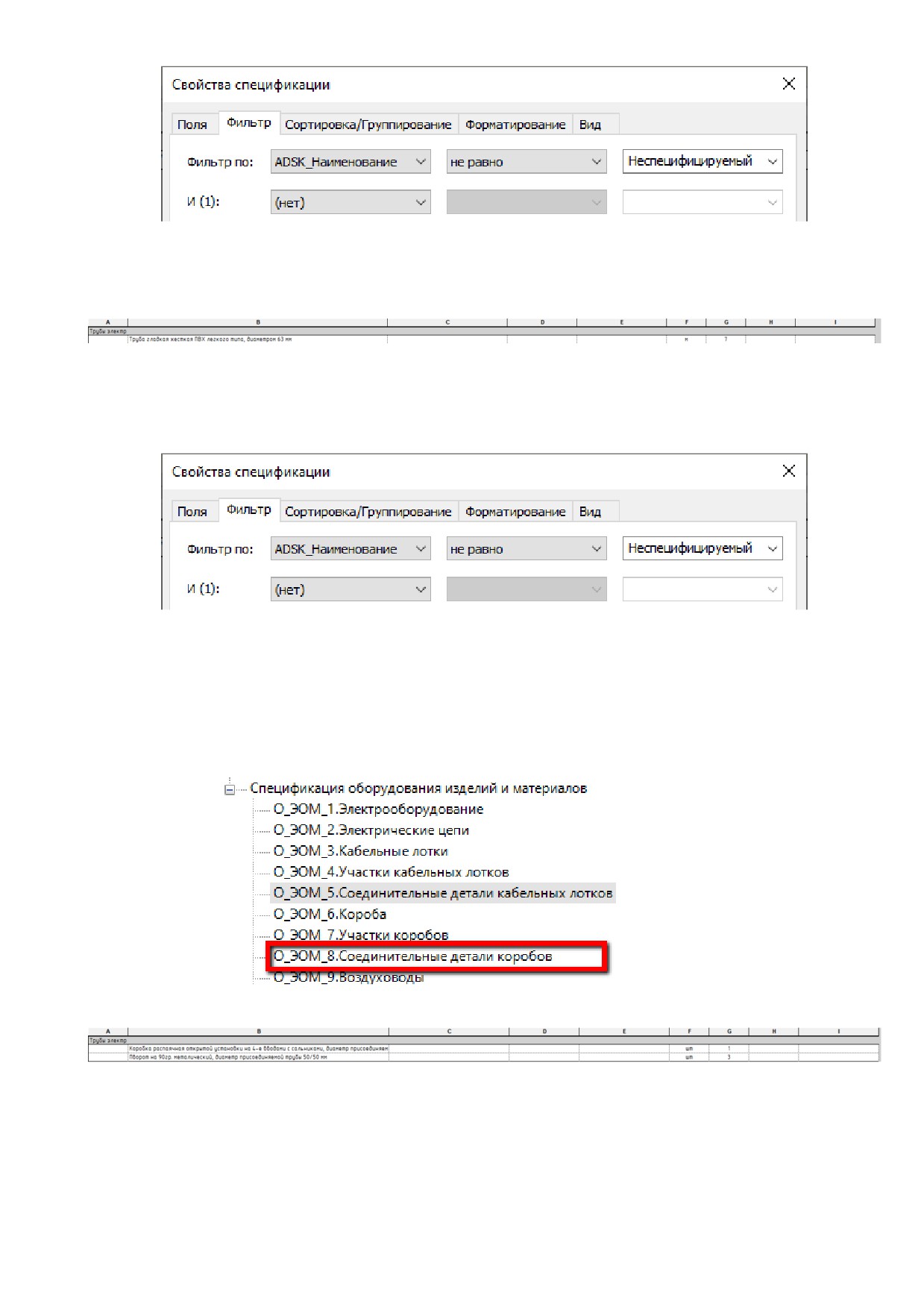

О_ЭОМ_7.Участки коробов
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя семейство коробов
без соединительных деталей. Единица измерения - метр. Считает длину коров с добавлением к
ней длины соединительных элементов
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.
7.3.2.9. Спецификации соединительных деталей коробов
В шаблоне преднастроены спецификации соединительных деталей коробов
О_ЭОМ_8.Соединительные детали коробов
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя только семейства
соединительных деталей короба. Единица измерения - штука.
326
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.

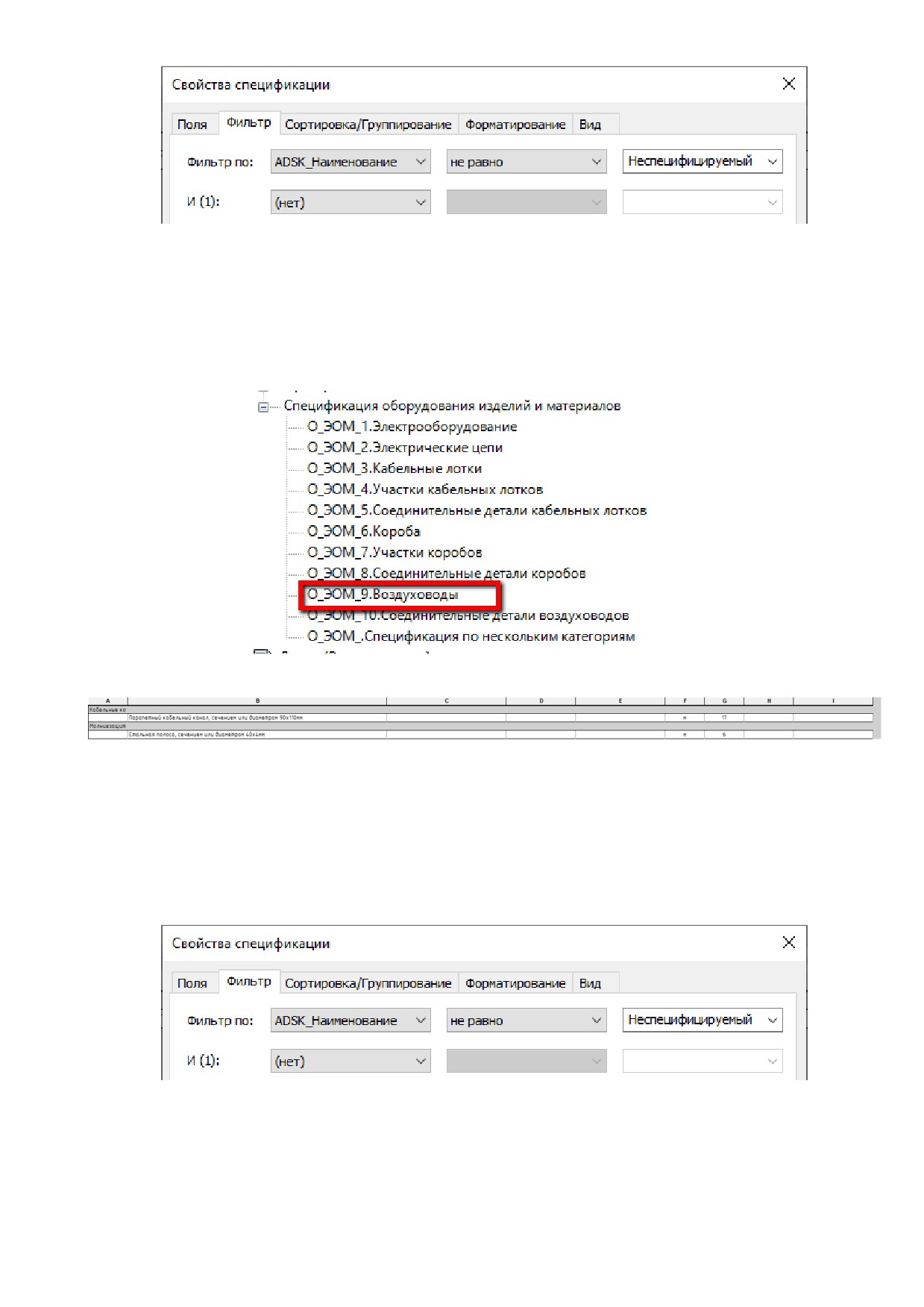

7.3.2.10. Спецификации воздуховодов
Спецификации коробов
В шаблоне преднастроены спецификации воздуховодов.
О_ЭОМ_9.Воздуховоды
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя семейство
воздуховодов. Единица измерения - метр. Считает длину воздуховода без учета длины
соединительных элементов.
Если вы хотите показать только семейство воздуховода для стальной полосы или кабельного
канала настройте фильтры спецификации, для этого используйте параметр
«ADSK_Группирование».
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.
327

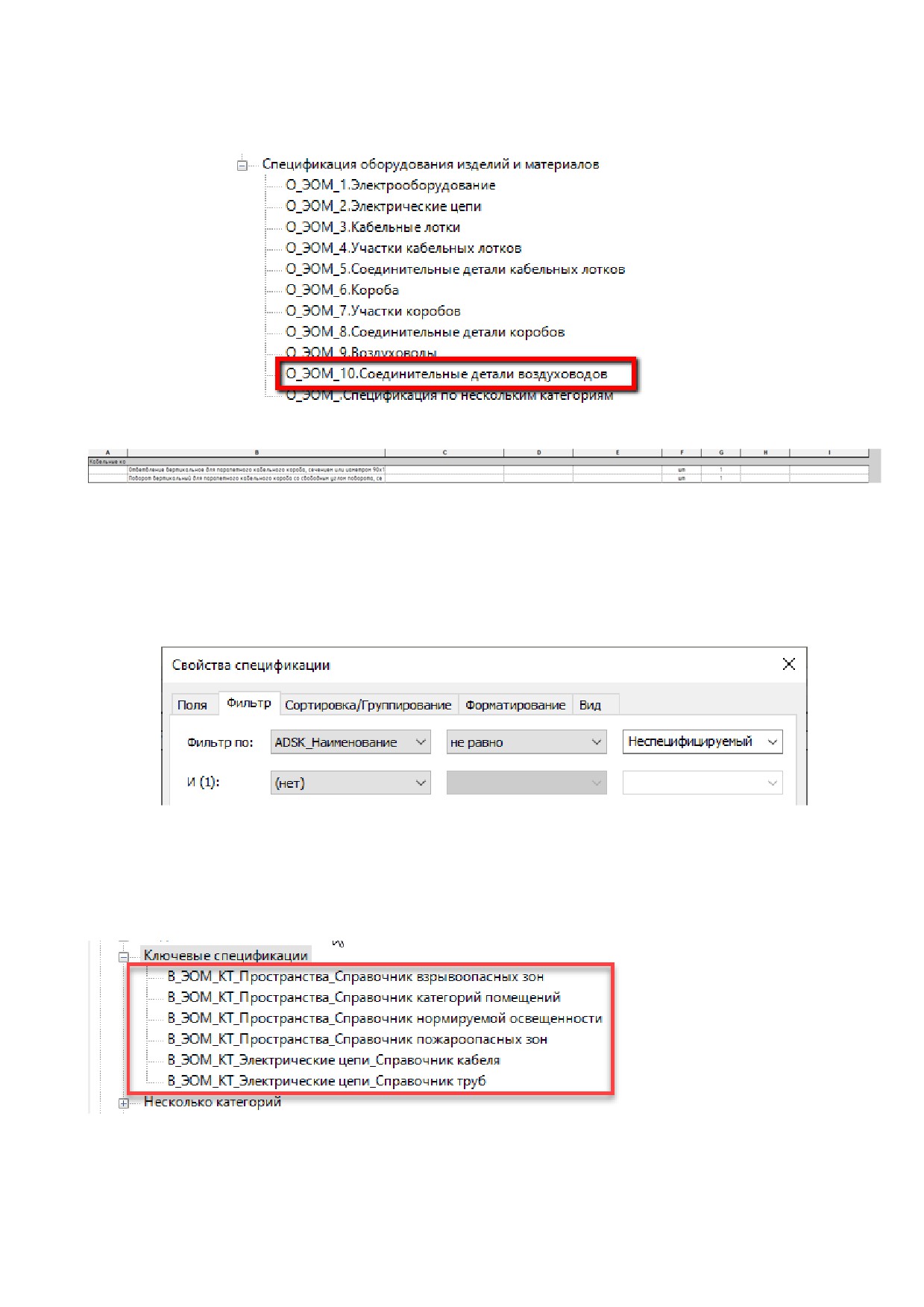

7.3.2.11. Спецификации соединительных деталей
воздуховодов.
В шаблоне преднастроены спецификации соединительных деталей воздуховодов.
О_ЭОМ_10.Соединительные детали воздуховодов
Данная спецификация относится к оформленным видам и размещается на листе «Спецификация
оборудования изделий и материалов». Данная спецификация включает в себя только семейства
соединительных деталей воздуховода. Единица измерения - штука.
Если вы хотите показать только семейство соединителя воздуховода для стальной полосы или
кабельного канала настройте фильтры спецификации, для этого используйте параметр
«ADSK_Группирование».
Значения параметра ADSK_Наименование - Неспецифицируемый, позволит исключить
вспомогательные элементы из спецификации.

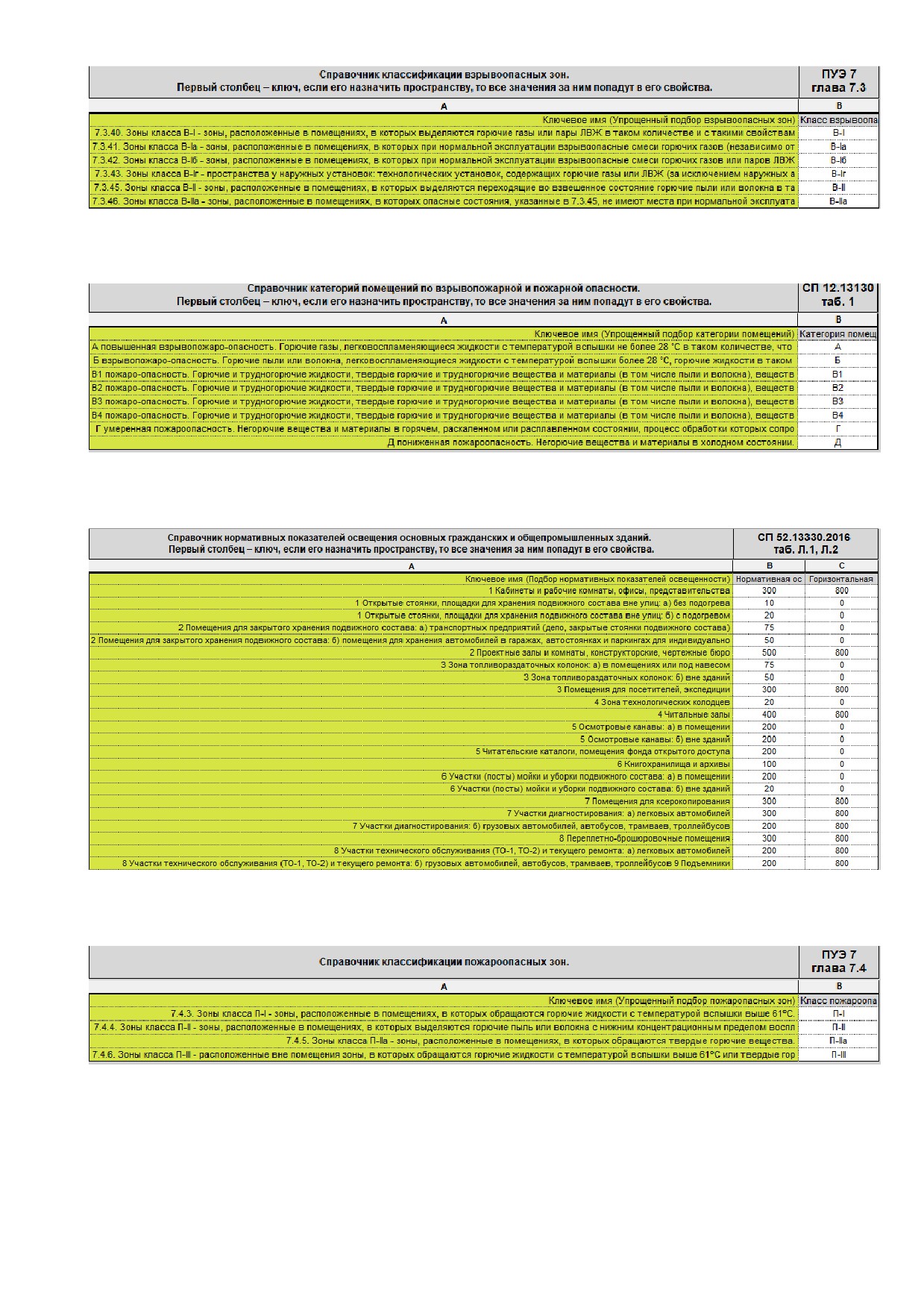

7.3.2.12. Ключевые спецификации
Ключевые спецификации служат для ускорения ввода однотипных значений в элементы модели.
В большинстве случаев ключевая спецификация работает с системными семействами.
В_ЭОМ_КТ_Пространства_Справочник взрывоопасных зон
328
Выделенный цветом фрагмент является ключом.
В_ЭОМ_КТ_Пространства_Справочник категорий помещений
Выделенный цветом фрагмент является ключом.
В_ЭОМ_КТ_Пространства_Справочник нормируемой освещенности
Выделенный цветом фрагмент является ключом.
В_ЭОМ_КТ_Пространства_Справочник пожароопасных зон
Выделенный цветом фрагмент является ключом.
Выбор ключей для пространств вы можете осуществить в таблице
«В_ЭОМ_Пространства_Классификация помещений»
329

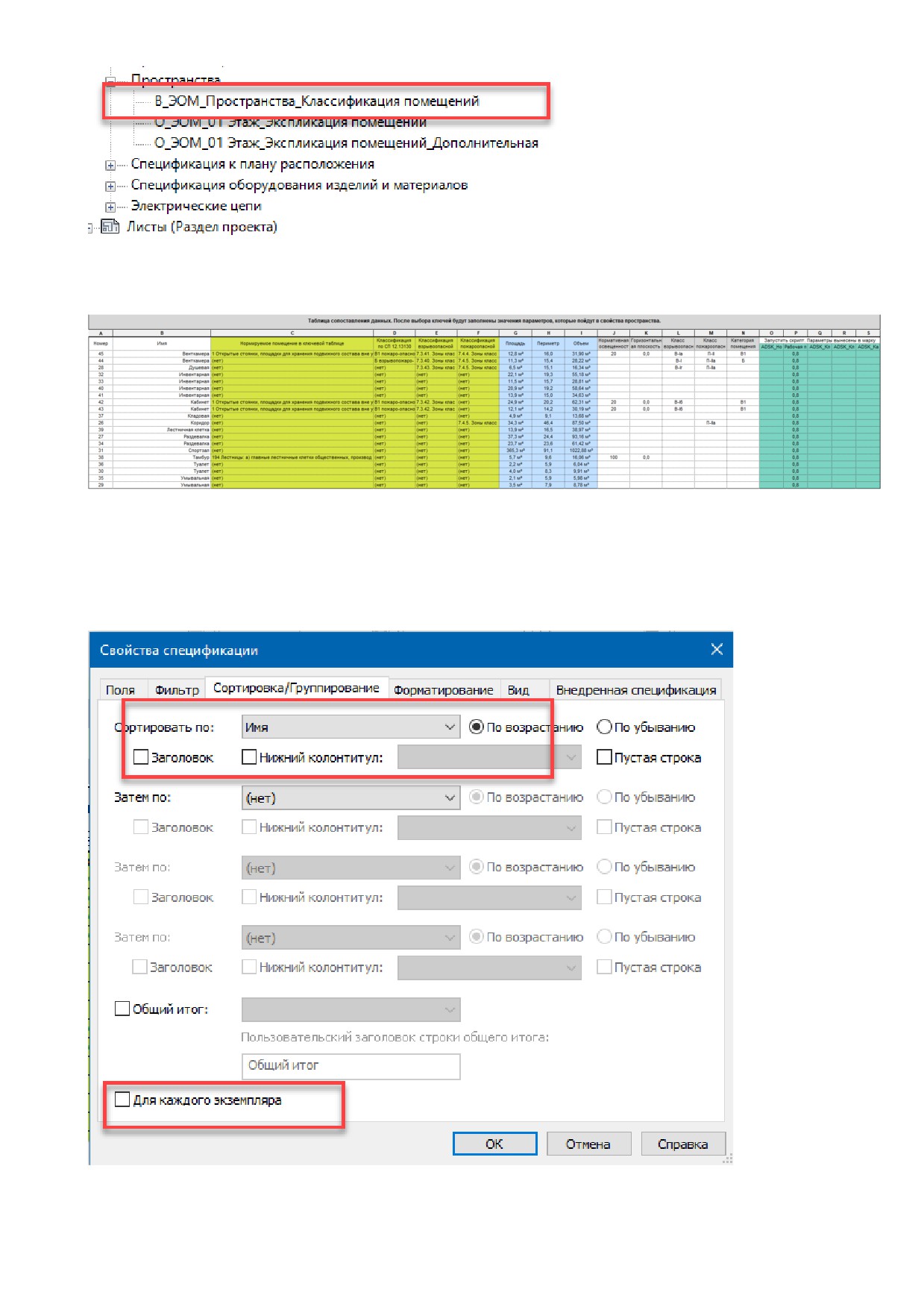

В_ЭОМ_Пространства_Классификация помещений
Для переноса данных из ключевых спецификаций, вы должны выбрать ключ в желтых столбцах,
после выбора будут заполнены белые столбцы справа, для переноса значений в зеленые
столбцы (они выполнены общими параметрами и могут быть вынесены в марку) используйте
прилагаемый к шаблону скрипт.
Для более быстрого заполнения значений вы можете изменить условия сортировки в таблице:
330

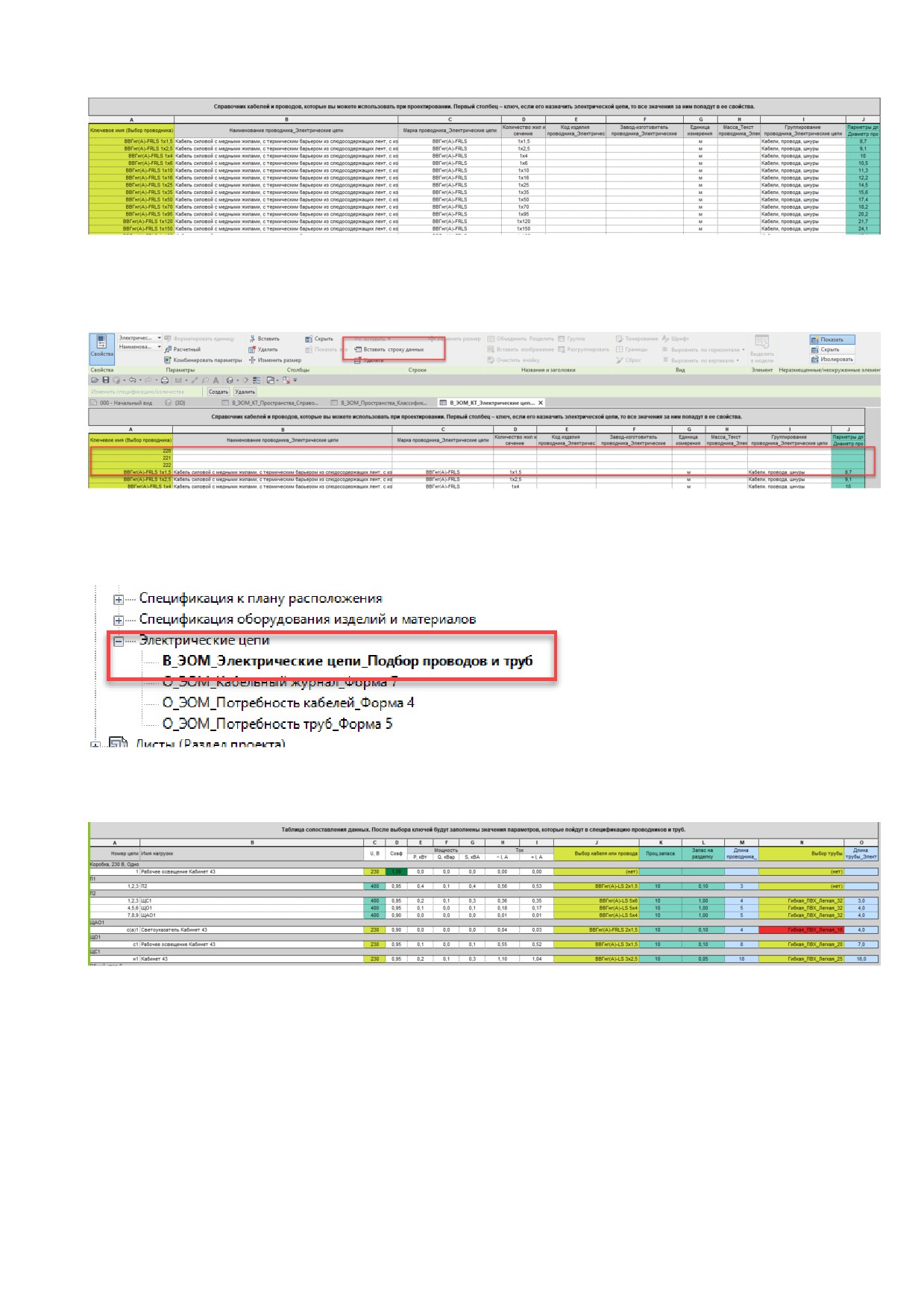

В_ЭОМ_КТ_Электрические цепи_Справочник кабеля
Выделенный цветом фрагмент является ключом.
Вы можете добавить свои типы кабельной продукции, вставив новые строки и заполнить их по
образцу:
Выбор ключей для электрических цепей вы можете осуществить в таблице
«В_ЭОМ_Электрические цепи_Подбор проводов и труб»
В_ЭОМ_Электрические цепи_Подбор проводов и труб
Для переноса данных из ключевых спецификаций, вы должны выбрать ключ в желтых столбцах.
Для увеличения длины кабеля вы должны ввести процент запаса (целое число) и запас на
разделку одного конца (десятичное число, запас указываем в метрах). Длина трубы вносится
вручную.
331

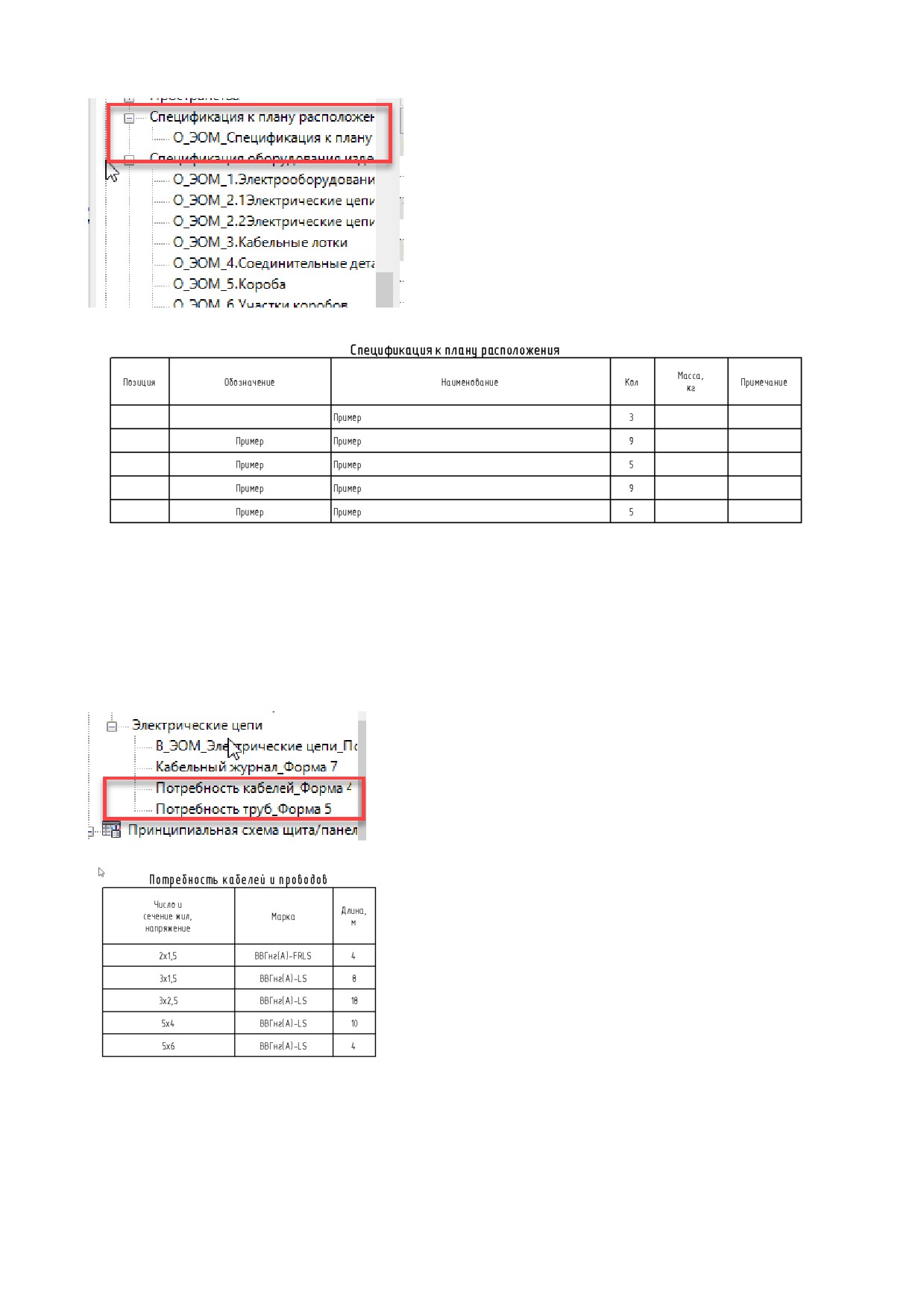

7.3.2.13. Спецификация к плану расположения
В данной спецификации используются те же параметры, что и в спецификации оборудования, за
исключение ADSK_Обозначение и ADSK_Обозначение_Краткое. Эта спецификация по
нескольким категориям. Для размещения на нескольких листах копируйте спецификацию,
используя уникальные условия фильтрации.
7.3.2.14. Потребность кабелей и труб
Данные спецификации заполняются если вы выполнили работу в таблице:
«В_ЭОМ_Электрические цепи_Подбор проводов и труб». Для размещения на нескольких листах
копируйте табличку используя уникальные условия фильтрации.
332

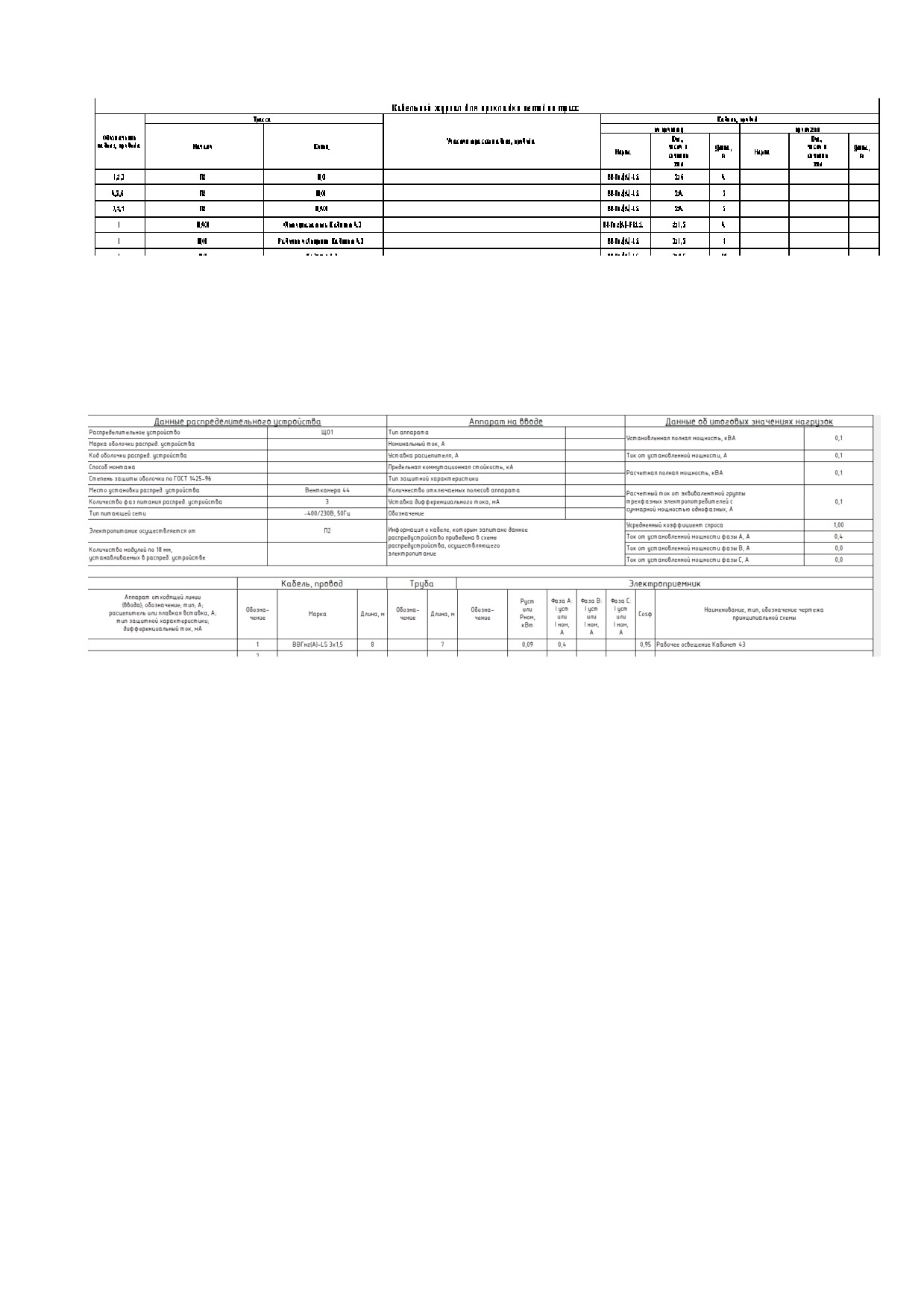

7.3.2.15. Кабельный журнал
В проекте создан кабельный журнал по образцу из ГОСТ 21.613-2014. Данные, незаполненные на
иллюстрации, прописываются вручную. Заполненные данные - данные введенные в таблицу:
«В_ЭОМ_Электрические цепи_Подбор проводов и труб».

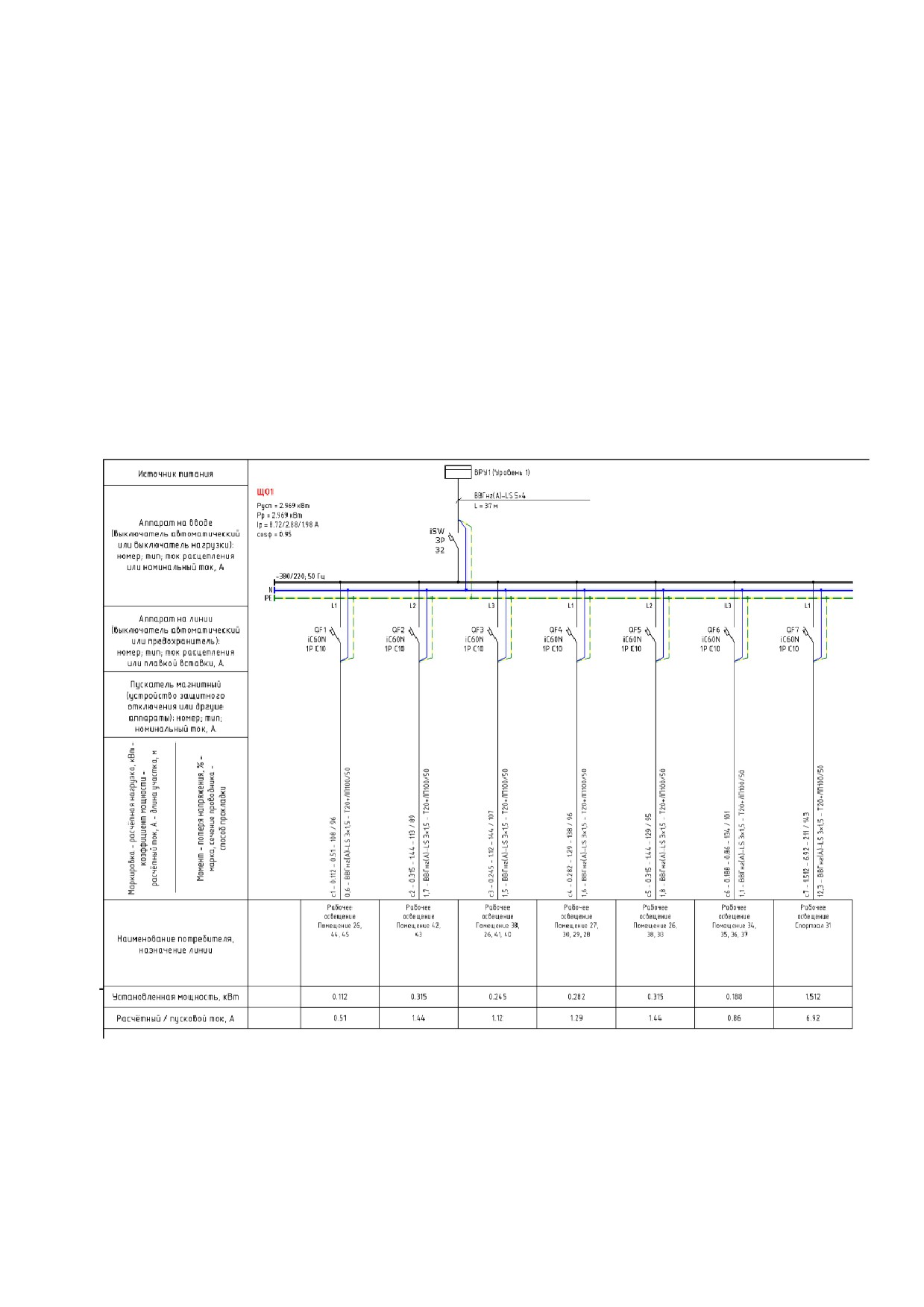

7.3.2.16. Принципиальная схема щита панели.
В проекте настроен внешний вид стандартной табличной схемы. Он сделан по образцу из ГОСТ
21.613-2014. Данные, незаполненные на иллюстрации, прописываются вручную на схеме или в
свойствах электрощита. Заполненные данные - данные введенные в таблицу:
«В_ЭОМ_Электрические цепи_Подбор проводов и труб».
333
7.4. Автоматизация и расширение функционала с
помощью надстроек (плагинов) к Revit
7.4.1 Автоматизация

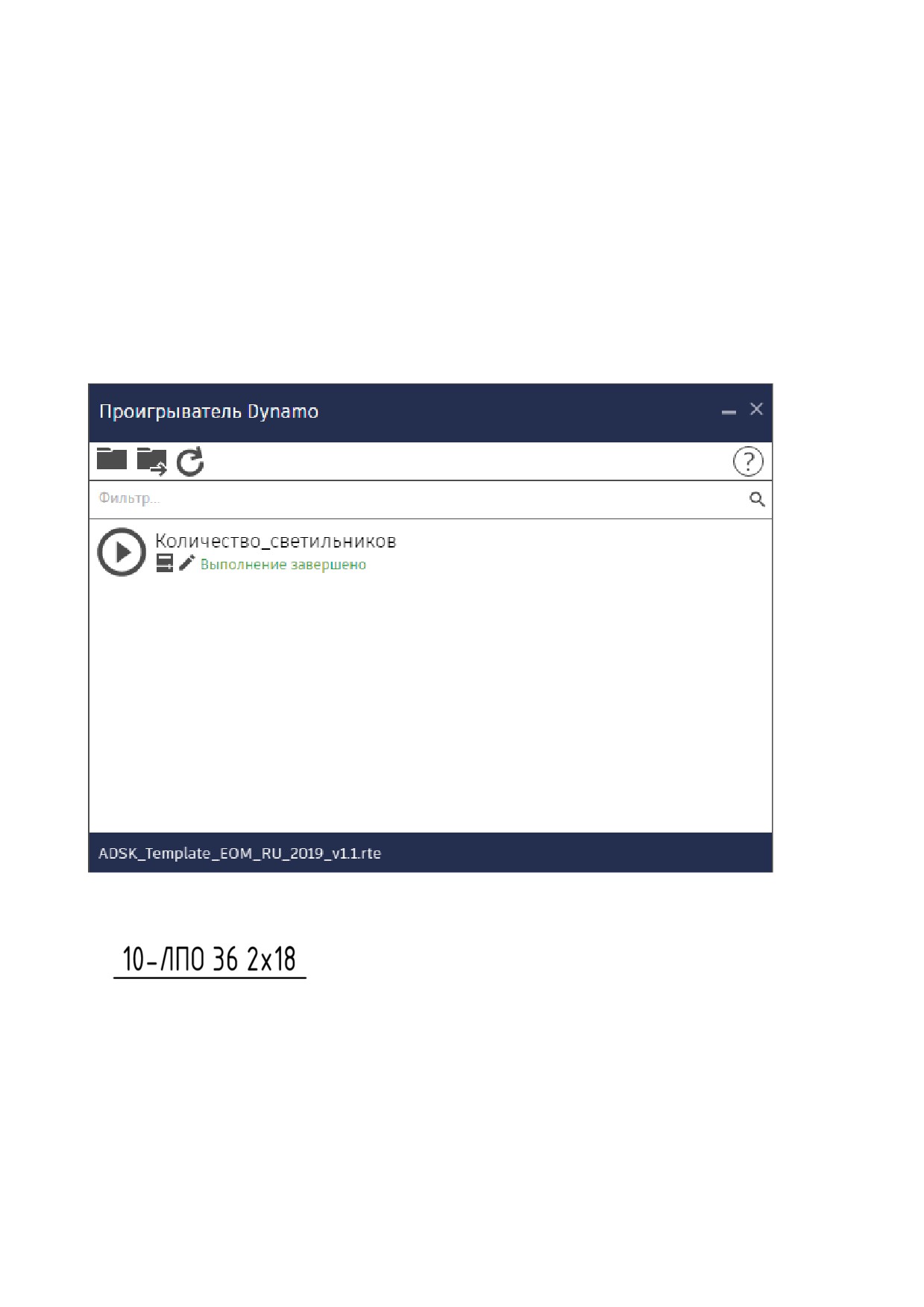

7.4.1.1. Скрипт Dynamo для подсчета количества светильников
в пространстве
«Количество_светильников.dyn» - Скрипт для подсчета количества светильников в пространствах.
Версия Dynamo 2.0
Рекомендуется запускать через проигрыватель Dynamo. Скрипт достаточно просто запустить.
Если количество светильников определяется неправильно, следует проверить корректность
размещения пространств и осветительных приборов.
Итоговый результат можно увидеть в марке осветительного прибора.
7.4.1.2. Автоматизация и расширение функционала с помощью
надстроек (плагинов) к Revit
Для эффективной работы электриков в Revit, требуется установка специализированных плагинов
- надстроек на программу, которые расширяют ее функционал. Без использования надстроек,
основные трудности у электриков в процессе работы возникают при создании схем, расчете
нагрузок, составлении кабельного журнала и маркировке кабельных линий.
На момент создания данного шаблона (май 2019) актуальны следующие программные решения:
334
BIM ElectricalDesign https://www.se.com/ru/ru/work/products/bim-electrical-design/
Sodis electrical - https://allsoft.ru/software/vendors/sodis-lab/sodis-electrical/
TeslaBim - https://www.teslabim.ru/
Elproject - http://el-proekt.ru/
Rchain - https://rchain.csd.ru/
С шаблоном вы можете использовать любую надстройку из перечисленных либо создать
собственные инструменты автоматизации.
Данный шаблон был протестирован с Bim Electrical Design -
функционала.
С данным плагином вы можете получить следующее:

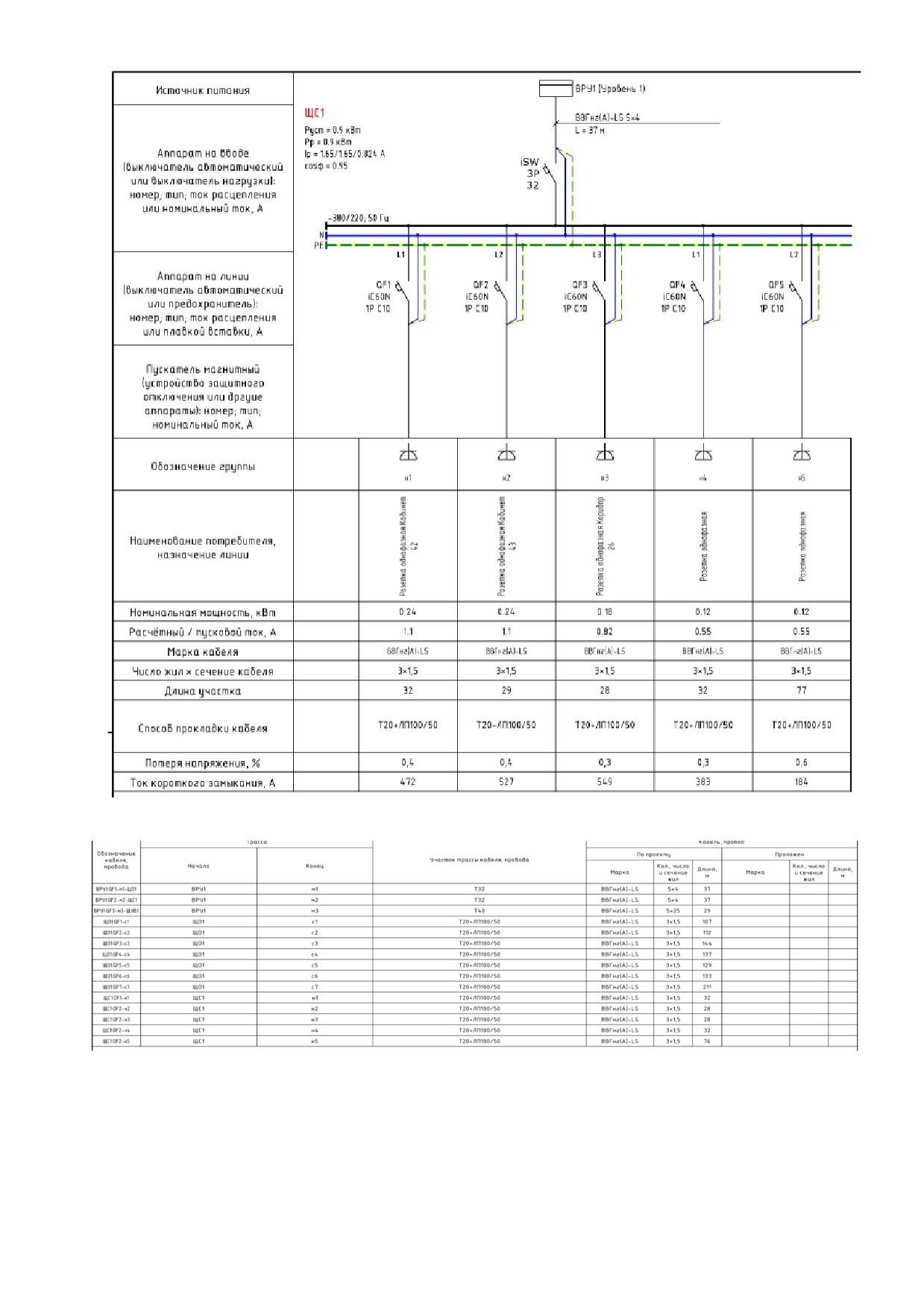

1. Принципиальные однолинейные схемы
335
2. Кабельный журнал
336

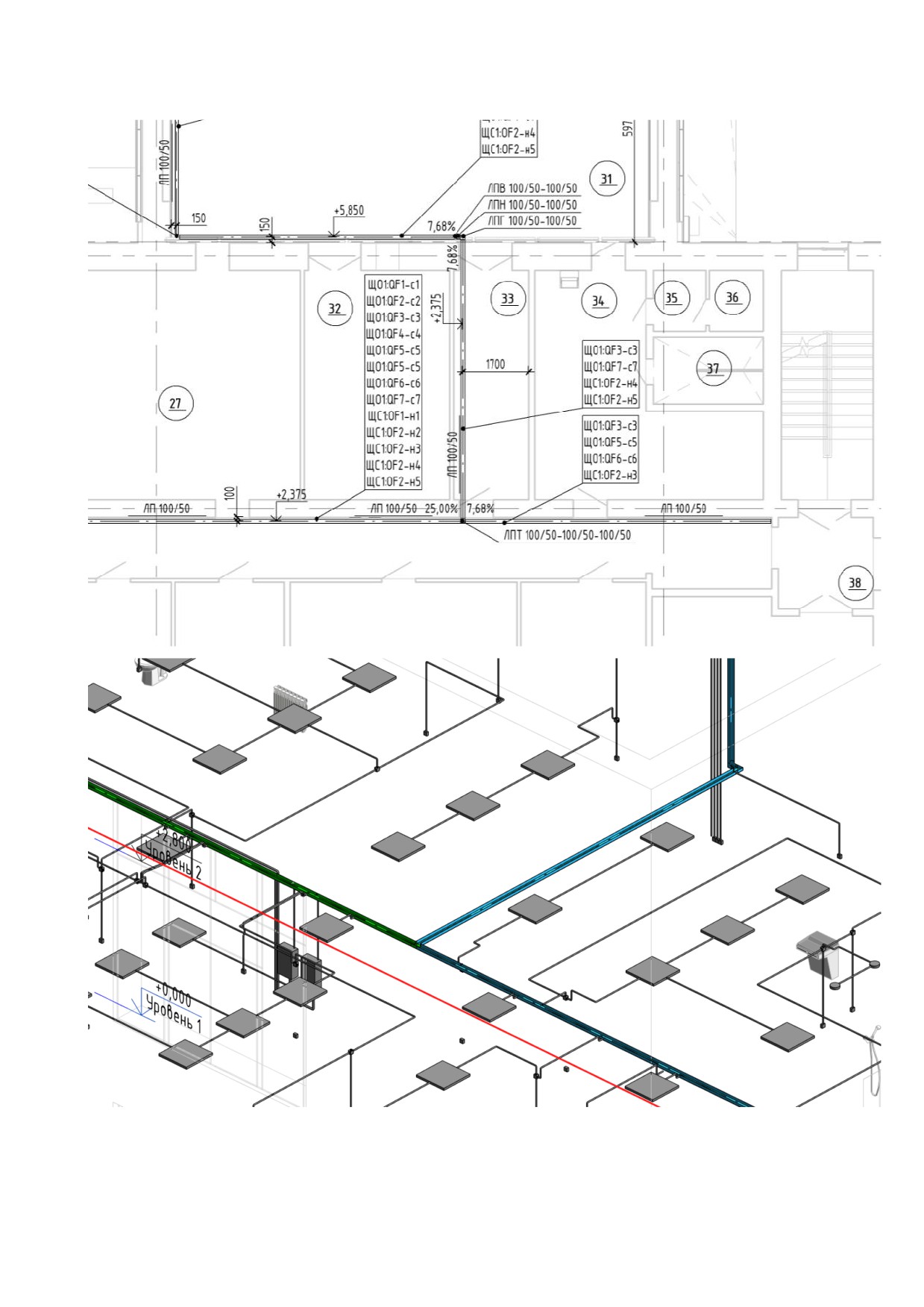

3. Маркировку и заполняемость лотков, выделение цветом участков лотка согласно их
заполняемости
Подробное описание работы и тестовый проект поставляется вместе с надстройкой
(приложением) Bim Electrical Design.
