ВНИМАНИЕ

Если имеются чертежи, разработанные в программах прежних версий,

с обозначениями аннотаций из старого Центра управления, старые определения
блоков будут по-прежнему использоваться для новых блоков на основе
инструментов, если блоки имеют одинаковые имена. (Это относится к инструменту
точки базы, но не к инструментам стрелок, направленных на север, которые
переименованы.) В таком случае либо измените аннотативную настройку вручную
с помощью команды БЛОКРЕД, либо переименуйте старый блок, прежде чем
вставить в чертеж новые обозначения аннотаций на основе инструментов.

Инструменты стрелки на север и инструмент точки базы находятся в стандартной
американской версии AutoCAD Architecture в следующих местах:

На инструментальной палитре "Аннотация"

В Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Miscellaneous.

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Могут настраиваться следующие свойства инструментов стрелки, направленной на
север, и точки базы:

Описание

Категория свойства/Имя

Задаётся ключ для слоя, на который назначается стрелка
на север или точка базы. Чтобы внести изменения, щелк-

Общие/Ключ слоя

ните текущее значение для получения доступа к таблице
"Выбор ключа слоя". По умолчанию ключом слоя для
стрелок на север является ANNOBJ; ключом по умолчанию
для точки базы выбирается ANNSYMOBJ.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Инструменты стрелки на север и точек базы | 3931

Описание

Категория свойства/Имя

Задаётся блок обозначения для стрелки на север или
точки базы.

Общие/Обозначение

Местоположение файла чертежа, содержащего заданное
обозначение стрелки на север или точки базы. Щелкните

Общие/Местоположение
обозначения

на "Свойстве" и с помощью опции "Обзор" в раскрываю-
щемся списке определите местоположение файла и вве-
дите путь к нему. Если данное свойство не определено (--
), то перечисляются только те блоки, которые находятся
в файле текущего чертежа.
Блоки обозначений, поставляемые с AutoCAD Architecture,
по умолчанию находятся в файле
"%AECCONTENT_DIR%\Styles\Imperial\AEC Annotation
Symbols (Imperial).dwg" или
"%AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols
(Metric).dwg".

Это свойство указывает, используется ли текстом атрибута
в обозначении текстовый стиль текущего чертежа (тексто-

Текстовый стиль текста/атри-
бута

вый стиль целевого чертежа) или стиль, определяемый
маркой атрибута (как определено содержимым).

Указывает угол поворота для текста атрибута. Возможные
варианты выбора: "Слева направо" (ориентация текста

Угол поворота текста или
текста атрибута

сохраняется с правильной стороной вверх независимо от
угла поворота), "По вставке" (текст поворачивается под
углом последнего сегмента выноски) и "Горизонтально"
(текст сохраняет горизонтальное положение независимо
от угла поворота изолинии).

ПРИМЕЧАНИЕ

Инструменты стрелки на север и точки

базы, поставляемые с AutoCAD Architecture, не имеют
атрибутов в определениях их блоков, так что эти настройки
принимают значение "Не определено" (--).

Вставка в чертёж стрелки на север или точки базы

Эта процедура используется для вставки в чертёж стрелки на север или точки базы.

1

Выберите на инструментальной палитре инструмент стрелки на север
или точки базы.

3932 | Глава 47   Инструменты аннотаций и ключевых заметок

(Инструмент стрелки на север и инструмент точки базы находятся на
палитре "Аннотация".)

2

Укажите в области чертежа точку вставки стрелки на север или точки
базы.

3

Укажите угол поворота.

Сведения о редактировании на чертеже свойств стрелок на север и точек базы см. в
разделе

Редактирование обозначений аннотаций на основе блоков

 на стр. 3948.

ПРИМЕЧАНИЕ

Стрелки на север и точки базы, вставленные с помощью инструмента

стрелки на север или точки базы можно изменить в чертеже и сохранить обратно
на инструментальной палитре как инструмент. По умолчанию инструмент стрелки
на север или точки базы, созданный таким способом, будет иметь такой же ключ
слоя, обозначение и такие же переопределения слоёв, как и исходный инструмент,
который использовался для создания обозначения аннотации на чертеже.
Обозначение будет располагаться на текущем чертеже.

Инструменты линий степени пожароопасности

Аннотации степени пожароопасности используются для добавления на чертёж
сведений о степени пожароопасности. Ранее находящиеся в виде блоков содержимого
в Центре управления, теперь эти аннотации доступны с помощью инструментов на
инструментальных палитрах и в Библиотеке компонентов.

В этом выпуске AutoCAD Architecture линии степени пожароопасности
конвертированы из блоков содержимого Центра управления в реальные инструменты
с определенными свойствами.

Линии степени пожароопасности являются полилиниями и не управляются
аннотативным масштабом.

Инструменты линий степени пожароопасности

В стандартной американской версии AutoCAD Architecture инструменты линий
степени пожароопасности находятся в следующих местах:

На инструментальной палитре "Аннотация"

Инструменты линий степени пожароопасности | 3933

В Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Miscellaneous\Fire Rating.

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Могут настраиваться следующие свойства инструментов линий степени
пожароопасности:

Описание

Категория свойства/Имя

Указывается ключ для слоя, которому назначается линия
степени пожароопасности. Чтобы внести изменения,

Общие/Ключ слоя

щелкните текущее значение для получения доступа к та-
блице "Выбор ключа слоя". По умолчанию используется
ключ слоя WALLFIRE.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Задаётся ширина линии для полилинии степени пожаро-
опасности.

Общие/Ширина линии

Задаётся тип линии степени пожароопасности. В инстру-
ментах линий степени пожароопасности, поставляемых с

Общие/Тип линии

AutoCAD Architecture, для каждой степени пожароопасно-
сти существует конкретный тип линии — например, для
инструмента линии пожароопасности степени 1 задан тип
линии Aec_Rating_1Hr. Типы линий для инструментов ли-
ний класса пожароопасности добавлены в файлы acad.lin
и acadISO.lin.

3934 | Глава 47   Инструменты аннотаций и ключевых заметок

Вставка в чертёж линии степени пожароопасности

Эта процедура используется для вставки в чертёж линии степени пожароопасности.

1

Выберите на инструментальной палитре инструмент линии степени
пожароопасности.

(Инструмент линии степени пожароопасности находится на палитре
"Аннотация".)

2

Укажите начальную точку стены, для которой требуется добавить
аннотацию с линией степени пожароопасности.

3

Укажите конечную точку стены в направлении, в котором требуется
начертить линию.

4

Продолжайте задавать точки стены для требуемого продолжения линии.

5

Для завершения команды нажмите клавишу ENTER.

Добавление линии степени пожароопасности к сегменту стены

Сведения о редактировании в чертеже свойств линий степени пожароопасности см.
в разделе

Редактирование обозначений аннотации, основанных на полилиниях

 на

стр. 3952.

ПРИМЕЧАНИЕ

Линии степени пожароопасности, вставленные с помощью

инструментов степени пожароопасности, могут изменяться в чертеже и сохраняться
обратно на инструментальной палитре в виде инструментов. По умолчанию
инструмент линии степени пожароопасности, созданный таким способом, будет
иметь такие же ключ слоя, тип и ширину линии, как и исходный инструмент, который
использовался для создания обозначения аннотации на чертеже.

Вставка в чертёж линии степени пожароопасности | 3935

Инструменты изолиний

Аннотации с изолиниями используются для аннотирования чертежа. Ранее
находящиеся в виде блоков содержимого в Центре управления, теперь эти аннотации
доступны с помощью инструментов на инструментальных палитрах и в Библиотеке
компонентов.

В этом выпуске AutoCAD Architecture изолинии конвертированы из блоков
содержимого Центра управления в реальные инструменты с определенными
свойствами.

Инструменты изолиний

По умолчанию все инструменты изолиний устанавливаются аннотативными. Это
означает, что аннотации, вставляемые с помощью этих инструментов, управляются
аннотативным масштабом. Более подробную информацию см. в разделе

Масштабирование аннотаций

 на стр. 3954.

ВНИМАНИЕ

Если имеются чертежи, разработанные в программах прежних версий,

с обозначениями аннотаций из старого Центра управления, старые определения
блоков будут по-прежнему использоваться для новых блоков на основе
инструментов, если блоки имеют одинаковые имена. В таком случае либо измените
аннотативную настройку вручную с помощью команды БЛОКРЕД, либо
переименуйте старый блок, прежде чем вставить в чертеж новые обозначения
аннотаций на основе инструментов.

Инструменты изолиний находятся в стандартной американской версии AutoCAD
Architecture в следующих местах:

На инструментальной палитре "Аннотация"

в Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Miscellaneous\Match Lines.

3936 | Глава 47   Инструменты аннотаций и ключевых заметок

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Могут настраиваться следующие свойства инструментов изолиний:

Описание

Категория свойства/Имя

Указывается ключ для слоя, которому назначается изоли-
ния. Чтобы внести изменения, щелкните текущее значение

Общие/Ключ слоя

для получения доступа к таблице "Выбор ключа слоя". По
умолчанию используется ключ слоя ANNOBJ.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Указывается обозначение (в виде блока), которое необхо-
димо использовать для изолинии.

Общие/Обозначение

Местоположение файла чертежа, содержащего указанное
обозначение изолинии. Щелкните на "Свойстве" и с помо-

Общие/Местоположение
обозначения

щью опции "Обзор" в раскрывающемся списке определите
местоположение файла и введите путь к нему. Если данное
свойство не определено (--), то перечисляются только те
блоки, которые находятся в файле текущего чертежа.
Блоки обозначений, поставляемые с AutoCAD Architecture,
по умолчанию находятся в файле
"%AECCONTENT_DIR%\Styles\Imperial\AEC Annotation
Symbols (Imperial).dwg" или
"%AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols
(Metric).dwg".

Задаётся ширина изолинии.

ПРИМЕЧАНИЕ

Этой настройкой используется размер

листа, а не размер модели.

Общие/Ширина линии

Задаётся тип изолинии. Для инструментов изолиний, по-
ставляемых с AutoCAD Architecture, указывается тип линии

Общие/Тип линии

Aec_Match_Line. Этот тип линий добавлен в файлы acad.lin
и acadISO.lin.

Инструменты изолиний | 3937

Описание

Категория свойства/Имя

Это свойство указывает, используется ли текстом атрибута
в обозначении текстовый стиль текущего чертежа (тексто-

Текстовый стиль текста/атри-
бута

вый стиль целевого чертежа) или стиль, определяемый
маркой атрибута (как определено содержимым).

Указывает угол поворота для текста атрибута. Возможные
варианты выбора: "Слева направо" (ориентация текста

Угол поворота текста или
текста атрибута

сохраняется с правильной стороной вверх независимо от
угла поворота), "По вставке" (текст поворачивается под
углом последнего сегмента выноски) и "Горизонтально"
(текст сохраняет горизонтальное положение независимо
от угла поворота изолинии).

Вставка в чертёж изолинии

Эта процедура используется для вставки в чертёж изолинии.

1

Выберите на инструментальной палитре инструмент изолинии.

(Инструмент изолинии находится на палитре "Аннотация".)

2

Укажите первую точку изолинии в области рисования.

3

Укажите последующие точки изолинии и нажмите клавишу ENTER,
когда завершите рисование линии.

4

В диалоговом окне "Редактирование атрибутов" введите текст, который
должен отображаться на изолинии и нажмите "OK".

Сведения о редактировании в чертеже свойств изолиний см. в разделах

Редактирование обозначений аннотаций на основе блоков

 на стр. 3948 и

Редактирование обозначений аннотации, основанных на полилиниях

 на стр. 3952.

ПРИМЕЧАНИЕ

Изолинии, вставленные с помощью инструментов изолиний, могут

изменяться в чертеже и сохраняться обратно на инструментальной палитре в виде
инструментов. По умолчанию инструмент изолинии, созданный таким способом,
будет иметь такие же ключ слоя, переопределения слоёв, обозначение, тип и
ширину линии, текстовый стиль атрибута и угол поворота текста атрибута, как и
исходный инструмент, который использовался для создания обозначения аннотации
на чертеже. Обозначение будет располагаться на текущем чертеже.

3938 | Глава 47   Инструменты аннотаций и ключевых заметок

Инструменты пометочного облака

Аннотации в виде пометочного облака используются для пометки областей чертежа,
которые должны быть пересмотрены. Ранее находящиеся в виде блоков содержимого
в Центре управления, теперь эти аннотации доступны с помощью инструментов на
инструментальных палитрах и в Библиотеке компонентов.

В этом выпуске AutoCAD Architecture пометочные облака конвертированы из блоков
содержимого Центра управления в реальные инструменты с определенными
свойствами.

Инструменты пометочного облака

Если пометочное облако имеет марку, обозначение марки является вхождением
блока, которое может управляться аннотативным масштабом. Полилиния,
представляющая форму облака, не участвует в аннотативном масштабировании.
Более подробную информацию см. в разделе

Масштабирование аннотаций

 на стр.

3954.

ВНИМАНИЕ

Если имеются чертежи, разработанные в программах прежних версий,

с обозначениями аннотаций из старого Центра управления, старые определения
блоков будут по-прежнему использоваться для новых блоков на основе
инструментов, если блоки имеют одинаковые имена. В таком случае либо измените
аннотативную настройку вручную с помощью команды БЛОКРЕД, либо
переименуйте старый блок, прежде чем вставить в чертеж новые обозначения
аннотаций на основе инструментов.

Инструменты пометочного облака | 3939

Инструменты пометочного облака находятся в стандартной американской версии
AutoCAD Architecture в следующих местах:

на инструментальной палитре "Аннотация",

в Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Revision Clouds.

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Могут настраиваться следующие свойства инструментов пометочного облака:

Описание

Категория свойства/Имя

Указывается ключ для слоя, которому назначается поме-
точное облако. Чтобы внести изменения, щелкните теку-

Общие/Ключ слоя

щее значение для получения доступа к таблице "Выбор
ключа слоя". По умолчанию используется ключ слоя
ANNREV.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Если инструмент пометочного облака содержит марку, эта
линия задаёт обозначение (в виде блока), которое будет

Общие/Обозначение

использоваться для этой марки. Если инструмент пометоч-
ного облака не содержит марки, обозначение является
неопределённым.

Местоположение файла чертежа, содержащего указанное
обозначение марки. Щелкните на "Свойстве" и с помощью

Общие/Местоположение
обозначения

опции "Обзор" в раскрывающемся списке определите
местоположение файла и введите путь к нему. Если данное
свойство не определено (--), то перечисляются только те
блоки, которые находятся в файле текущего чертежа.

3940 | Глава 47   Инструменты аннотаций и ключевых заметок

Описание

Категория свойства/Имя

Блоки обозначений, поставляемые с AutoCAD Architecture,
по умолчанию находятся в файле
"%AECCONTENT_DIR%\Styles\Imperial\AEC Annotation
Symbols (Imperial).dwg" или
"%AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols
(Metric).dwg".

Указывает ширину линии для пометочного облака.

ПРИМЕЧАНИЕ

Этой настройкой используется размер

листа, а не размер модели.

Общие/Ширина линии

Указывает длину дуги каждого сегмента облака.

ПРИМЕЧАНИЕ

Это значение задаётся в единицах простран-

ства листа.

Общие/Длина дуги

Это свойство указывает, используется ли текстом атрибута
в обозначении текстовый стиль текущего чертежа (тексто-

Текстовый стиль текста/атри-
бута

вый стиль целевого чертежа) или стиль, определяемый
маркой атрибута (как определено содержимым).

Указывает угол поворота для текста атрибута. Возможные
варианты выбора: "Слева направо" (ориентация текста

Угол поворота текста или
текста атрибута

сохраняется с правильной стороной вверх независимо от
угла поворота), "По вставке" (текст поворачивается под
углом последнего сегмента выноски) и "Горизонтально"
(текст сохраняет горизонтальное положение независимо
от угла поворота изолинии).

Вставка в чертёж пометочного облака

Эта процедура используется для вставки в чертёж пометочного облака.

1

Выберите на инструментальной палитре инструмент пометочного
облака.

(Инструмент пометочного облака с обозначением марки находится на
палитре "Аннотация".)

2

Укажите первую точку фигуры облака в области рисования.

Вставка в чертёж пометочного облака | 3941

ПРИМЕЧАНИЕ

Пометочные облака рисуются против часовой стрелки.

3

Укажите форму облака и щелкните один раз, когда облако будет
замкнуто.

Если инструмент пометочного облака содержит марку, откроется
диалоговое окно "Редактирование атрибутов".

4

Введите текст, который должен отображаться в марке и нажмите "OK".

Сведения о редактировании в чертеже свойств пометочных облаков см. в разделах

Редактирование обозначений аннотаций на основе блоков

 на стр. 3948 и

Редактирование обозначений аннотации, основанных на полилиниях

 на стр. 3952.

ПРИМЕЧАНИЕ

Пометочные облака, вставленные с помощью инструментов

пометочных облаков, могут изменяться в чертеже и сохраняться обратно на
инструментальной палитре в виде инструментов. По умолчанию инструмент
пометочного облака, созданный таким способом, будет иметь такие же ключ слоя,
переопределения слоёв, обозначение, ширину линии, длину дуги, текстовый стиль
атрибута и угол поворота текста атрибута, как и исходный инструмент, который
использовался для создания обозначения аннотации на чертеже. Обозначение
будет располагаться на текущем чертеже.

Инструменты линейного масштаба

Аннотации линейного масштаба используются для аннотирования чертежа. Теперь
эти аннотации доступны с помощью инструментов на инструментальных палитрах
и в Библиотеке компонентов.

Инструмент линейного масштаба

По умолчанию все инструменты линейного масштаба устанавливаются
неаннотативными. Это означает, что аннотации, вставляемые с помощью этих
инструментов, не управляются аннотативным масштабом. При необходимости их
можно сделать аннотативными. Более подробную информацию см. в разделе

Масштабирование аннотаций

 на стр. 3954.

3942 | Глава 47   Инструменты аннотаций и ключевых заметок

ВНИМАНИЕ

Если имеются чертежи, разработанные в программах прежних версий,

с обозначениями аннотаций из старого Центра управления, старые определения
блоков будут по-прежнему использоваться для новых блоков на основе
инструментов, если блоки имеют одинаковые имена. В таком случае либо измените
аннотативную настройку вручную с помощью команды БЛОКРЕД, либо
переименуйте старый блок, прежде чем вставить в чертеж новые обозначения
аннотаций на основе инструментов.

ВНИМАНИЕ

Инструмент линейного масштаба установлен по умолчанию

неаннотативным, поскольку числовые значения, создаваемые при вставке, являются
статичными и не обновляются автоматически при изменении масштаба аннотации
обозначения.

Инструмент линейного масштаба находится в стандартной американской версии
AutoCAD Architecture в следующих местах:

на инструментальной палитре "Аннотация",

в Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Miscellaneous.

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Могут настраиваться следующие свойства инструментов линейного масштаба:

Описание

Категория свойства/Имя

Указывается ключ для слоя, которому назначается линей-
ный масштаб. Чтобы внести изменения, щелкните текущее

Общие/Ключ слоя

значение для получения доступа к таблице "Выбор ключа
слоя". По умолчанию используется ключ слоя TITTEXT.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Инструменты линейного масштаба | 3943

Описание

Категория свойства/Имя

Указывается обозначение (в виде блока), которое необхо-
димо использовать для линейного масштаба.

Общие/Обозначение

Местоположение файла чертежа, содержащего указанное
обозначение. Щелкните на "Свойстве" и с помощью опции

Общие/Местоположение
обозначения

"Обзор" в раскрывающемся списке определите местопо-
ложение файла и введите путь к нему. Если данное свой-
ство не определено (--), то перечисляются только те блоки,
которые находятся в файле текущего чертежа.
Блоки обозначений, поставляемые с AutoCAD Architecture,
по умолчанию находятся в файле
"%AECCONTENT_DIR%\Styles\Imperial\AEC Annotation
Symbols (Imperial).dwg" или
"%AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols
(Metric).dwg".

Это свойство указывает, используется ли текстом атрибута
в обозначении текстовый стиль текущего чертежа (тексто-

Текстовый стиль текста/атри-
бута

вый стиль целевого чертежа) или стиль, определяемый
маркой атрибута (как определено содержимым).

Указывает угол поворота для текста атрибута. Возможные
варианты выбора: "Слева направо" (ориентация текста

Угол поворота текста или
текста атрибута

сохраняется с правильной стороной вверх независимо от
угла поворота), "По вставке" (текст поворачивается под
углом последнего сегмента выноски) и "Горизонтально"
(текст сохраняет горизонтальное положение независимо
от угла поворота изолинии).

Вставка в чертёж линейного масштаба

Эта процедура используется для вставки в чертёж линейного масштаба.

1

Выберите на инструментальной палитре инструмент линейного
масштаба.

(Инструмент линейного масштаба находится на палитре "Аннотация".)

2

Задайте точку вставки линейного масштаба.

3

Задайте поворот линейного масштаба.

3944 | Глава 47   Инструменты аннотаций и ключевых заметок

Сведения о редактировании в чертеже свойств линейных масштабов см. в разделе

Редактирование обозначений аннотаций на основе блоков

 на стр. 3948.

ПРИМЕЧАНИЕ

Линейные масштабы, вставленные с помощью инструмента

линейного масштаба, можно изменить в чертеже и сохранить обратно на
инструментальной палитре как инструмент. По умолчанию инструмент линейного
масштаба, созданный таким способом, будет иметь такие же ключ слоя,
переопределения слоёв, обозначение, текстовый стиль атрибута и угол поворота
текста атрибута, как и исходный инструмент, который использовался для создания
обозначения аннотации на чертеже. Обозначение будет располагаться на текущем
чертеже.

Инструменты марки сетки колонн

Аннотации марки сетки колонн используются для аннотирования сеток колонн на
чертеже. Эти аннотации доступны с помощью инструментов на инструментальных
палитрах и в Библиотеке компонентов. Марка сетки колонн является реальным
инструментом с определёнными свойствами.

Инструмент марки сетки колонн

По умолчанию инструмент марки сетки колонн установлен аннотативным. Это
означает, что аннотации, вставляемые с помощью этого инструмента, управляются
аннотативным масштабом. Более подробную информацию см. в разделе

Масштабирование аннотаций

 на стр. 3954.

ВНИМАНИЕ

Если имеются чертежи, разработанные в программах прежних версий,

с обозначениями аннотаций из старого Центра управления, старые определения
блоков будут по-прежнему использоваться для новых блоков на основе
инструментов, если блоки имеют одинаковые имена. В таком случае либо измените
аннотативную настройку вручную с помощью команды БЛОКРЕД, либо
переименуйте старый блок, прежде чем вставить в чертеж новые обозначения
аннотаций на основе инструментов.

Инструмент марки сетки колонн основан на многовидовом блоке. Чтобы внести
изменения в поведение аннотаций, необходимо изменить блок, на который
осуществляется ссылка, в многовидовом блоке с помощью команды БЛОКРЕД.

Инструменты марки сетки колонн | 3945

Инструмент марки сетки колонн в стандартной американской версии AutoCAD
Architecture находится:

на инструментальной палитре "Аннотация",

в Библиотеке компонентов в следующих каталогах:

каталог инструментов,

каталог "Палитры образцов" (британские или метрические единицы
измерения) в папке \Document\Annotation,

каталог "Инструменты документирования" (британские или метрические
единицы измерения) в папке \Miscellaneous.

СОВЕТ

Эти типы инструментов можно также найти по имени в Библиотеке

компонентов.

Можно настраивать следующие свойства инструментов марки сетки колонн.

Описание

Категория свойства/Имя

Указывается ключ для слоя, которому назначается марка
сетки колонн. Чтобы внести изменения, щелкните текущее

Общие/Ключ слоя

значение для получения доступа к таблице "Выбор ключа
слоя". По умолчанию используется слой GRIDBUB.

Задается одно или несколько переопределений ключа
слоя. Для получения доступа к электронной таблице "Вы-

Общие/Переопределения
слоя

бор переопределений слоя" щелкните значок электронной
таблицы.

Указывается обозначение (в виде блока), которое необхо-
димо использовать для марки сетки колонн.

Общие/Обозначение

Местоположение файла чертежа, содержащего указанное
обозначение. Щелкните на "Свойстве" и с помощью опции

Общие/Местоположение
обозначения

"Обзор" в раскрывающемся списке определите местопо-
ложение файла и введите путь к нему. Если данное свой-
ство не определено (--), то перечисляются только те блоки,
которые находятся в файле текущего чертежа.
Блоки обозначений, поставляемые с AutoCAD Architecture,
по умолчанию находятся в файле
"%AECCONTENT_DIR%\Styles\Imperial\AEC Annotation
Symbols (Imperial).dwg" или

3946 | Глава 47   Инструменты аннотаций и ключевых заметок

Описание

Категория свойства/Имя

"%AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols
(Metric).dwg".

Задаётся текст марки, используемый по умолчанию. Если
марки сетки колонн вставляются в пределах одной после-

Префикс метки

довательности команд, последний символ префикса будет
получать приращение. Например, если префикс метки —
"A1", тогда последующие марки будут называться A2, A3
и так далее.

ПРИМЕЧАНИЕ

Когда команда завершена и позднее ин-

струмент запускается повторно, приращения снова начи-
наются с 1.

Указывается, должна ли марка применяться только к вы-
бранному узлу (Нет) или также к узлу на противоположном
конце сетки (Да).

Пометить оба конца

Указывается длина выносной линии от узла сетки колонн
до марки.

ПРИМЕЧАНИЕ

Эти значения определяются в единицах

пространства модели.

Длина выносной линии

Это свойство указывает, используется ли текстом атрибута
в обозначении текстовый стиль текущего чертежа (тексто-

Текстовый стиль текста/атри-
бута

вый стиль целевого чертежа) или стиль, определяемый
маркой атрибута (как определено содержимым).

Указывает угол поворота для текста атрибута. Возможные
варианты выбора: "Слева направо" (ориентация текста

Угол поворота текста или
текста атрибута

сохраняется с правильной стороной вверх независимо от
угла поворота), "По вставке" (текст поворачивается под
углом последнего сегмента выноски) и "Горизонтально"
(текст сохраняет горизонтальное положение независимо
от угла поворота изолинии).

Вставка в чертёж марки сетки колонн

Эта процедура используется для добавления на чертеже марки сетки колонн в сетку
колонн.

Вставка в чертёж марки сетки колонн | 3947

1

Выберите на инструментальной палитре инструмент марки сетки
колонн.

(Инструмент марки сетки колонн находится на палитре "Аннотация".)

2

Выберите узел на сетке колонн, которую необходимо пометить.

3

В диалоговом окне "Создание марок координационных осей" можно
либо выбрать подтверждение настроек инструмента для префикса
метки, длины выносной линии и одно- или двухсторонней маркировки,
либо их можно переопределить. Нажмите кнопку "ОК", если настройки
удовлетворяют предъявляемым требованиям.

4

Чтобы пометить другие узлы на сетке колонн, выберите их и повторите
предыдущий шаг.

5

Чтобы закончить создание марки, нажмите клавишу ENTER.

Инструмент марки сетки колонн, поставляемый с AutoCAD Architecture, является
многовидовым блоком, ссылающимся на определение марки в блоке. Для
редактирования блока необходимо выполнить команду БЛОКРЕД.

ПРИМЕЧАНИЕ

Марки сеток колонн, вставленные с помощью инструмента марки

сетки колонн, можно изменить в чертеже и сохранить обратно на инструментальной
палитре как инструмент. По умолчанию инструмент марки сетки колонн, созданный
таким способом, будет иметь такие же ключ слоя, переопределения слоёв,
обозначение, префикс метки, длину выносной линии, текстовый стиль атрибута и
угол поворота текста атрибута, как и исходный инструмент, который использовался
для создания обозначения аннотации на чертеже. Обозначение будет располагаться
на текущем чертеже.

Редактирование на чертеже обозначений аннотации

В зависимости от того, какой инструмент используется (инструмент аннотации на
основе блока или полилинии), могут редактироваться разные свойства вставленных
обозначений аннотаций.

Редактирование обозначений аннотаций на основе блоков

Обозначения аннотаций для стрелок на север, точек базы, изолиний, линейных
масштабов и пометочных облаков (с маркой) содержат вхождения блоков. Чтобы
отредактировать свойства блока, выберите требуемый инструмент в чертеже и
измените на палитре свойств следующие свойства:

3948 | Глава 47   Инструменты аннотаций и ключевых заметок

СОВЕТ

Изолинии и пометочные облака с марками состоят из вхождений блоков

и полилинии. Чтобы подтвердить, что выбрана часть вхождения блока обозначения,
убедитесь, что в раскрывающемся списке на палитре свойств выбран элемент
"Вхождение блока".

Описание

Категория/свойство

Цвет по умолчанию обозначения аннотации
определяется слоем, на который вставлено

Общие/Цвет

обозначение. Другой цвет можно выбрать
вручную.

Слой обозначения аннотации определяется
ключом слоя, заданного для инструмента.
Другой слой можно выбрать вручную.

Общие/Слой

Тип линии по умолчанию для обозначения
аннотации определяется слоем, на котором

Общие/Тип линии

вставлен инструмент. Другой тип линии
можно выбрать вручную.

Масштаб типа линии для обозначения анно-
тации на основе блоков устанавливается в

Общие/Масштаб типа линии

блоке, на который ссылается инструмент.
Чтобы изменить масштаб типа линии для
блока, необходимо выполнить команду
"БЛОКРЕД".

ПРИМЕЧАНИЕ

Изменение масштаба типа

линии в блоке влияет на все инструменты
и обозначения, ссылающиеся на этот блок.

Стиль печати управляется таблицей стилей
печати, определённой для чертежа. Чтобы

Общие/Стиль печати

изменить стиль печати, необходимо вы-
брать другую таблицу стилей печати.

Вес линии по умолчанию для обозначения
аннотации определяется слоем, на котором

Общие/Вес линии

вставлено обозначение. Другой вес линии
можно выбрать вручную.

Редактирование обозначений аннотаций на основе блоков | 3949

Описание

Категория/свойство

В чертеже гиперссылку можно прикрепить
к обозначению аннотации.

Общие/Гиперссылка

Материал по умолчанию, используемый
при отображении чертежа в 3D-стиле визу-

3D визуализация/материал

ализации, определяется слоем, на котором
находится обозначение. В большинстве
случаев параметры материала не влияют
на обозначения аннотаций, поскольку они
обычно не отображаются в визуализирован-
ных видах чертежа.

Положение обозначения первоначально
определяется местоположением, в котором

Геометрия/положение X/Y/Z

он вставляется на чертеже. Положение
можно изменить путем перетаскивания
обозначения в другое место или посред-
ством ввода на палитре свойств координат
другого места.

Масштаб обозначения при вставке опреде-
ляется заданной для чертежа высотой тек-

Геометрия/масштаб X/Y/Z

ста аннотации при печати. Масштаб можно
изменить вручную. Значения X, Y и Z всегда
пропорциональны; при изменении масшта-
ба X изменяются также масштабы Y и Z.
Сведения о высоте текста аннотации при
печати см. в разделе

Создание масштабов

аннотаций и их назначение конфигурациям
экранных представлений

 на стр. 217.

Имя блока, на которое ссылается обозначе-
ние.

Разное/Имя

Угол поворота задаётся пользователем при
вставке обозначения. Угол поворота можно

Разное/Угол поворота

изменить; для этого необходимо ввести
другой угол на палитре свойств.

Указывается, участвует ли обозначение в
масштабировании аннотации. Чтобы изме-

Разное/Аннотативный

3950 | Глава 47   Инструменты аннотаций и ключевых заметок

Описание

Категория/свойство

нить аннотативное поведение, необходимо
изменить аннотативное поведение блока,
на который указывают ссылки, путём запус-
ка команды БЛОКРЕД.

Активный в текущий момент масштаб анно-
таций (видимый только для обозначений,

Разное/Аннотативный масштаб

которые управляются масштабированием
аннотаций.)

Указывает, привязано ли обозначение к
пространственной ориентации листа чер-

Разное/Ориентация по листу

тежа. По умолчанию присваивается значе-
ние "Нет". Чтобы изменить ориентацию,
необходимо изменить ориентацию блока,
на который указывают ссылки, путём запус-
ка команды БЛОКРЕД.

Указывает единицы вставки блока. Чтобы
изменить этот параметр, необходимо изме-

Разное/Единицы блока

нить единицы вставки блока, на который
указывают ссылки, путём запуска команды
БЛОКРЕД.

Указывается коэффициент преобразования
между единицами измерения блока и еди-

Разное/Коэффициент единиц

ницами измерения чертежа. Чтобы изме-
нить это значение, необходимо изменить
коэффициент единиц блока, на который
указывают ссылки, путём запуска команды
БЛОКРЕД.

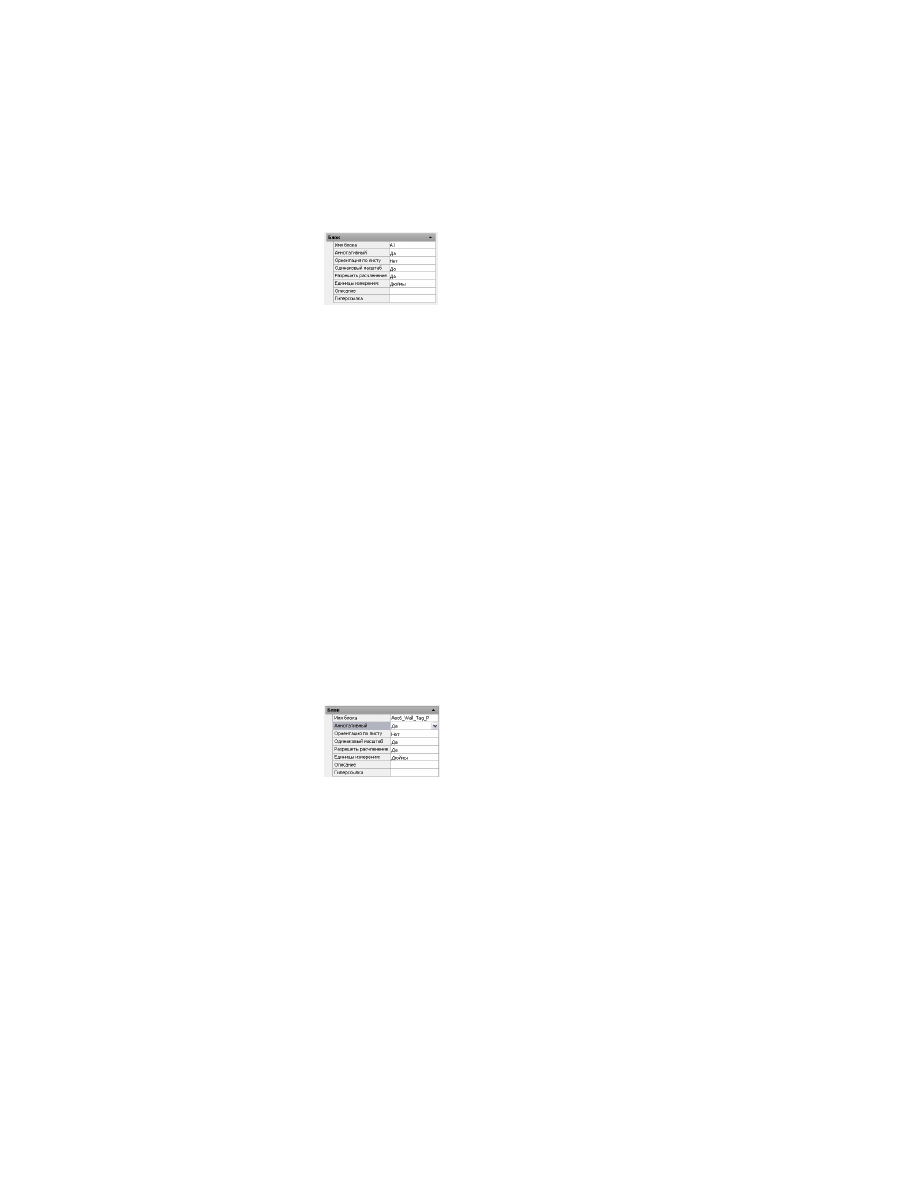

Если вхождение блока обозначения аннота-
ции содержит один или более редактируе-

Атрибуты/<Имя атрибута>

мых атрибутов, их можно изменить непо-
средственно на палитре свойств. По умол-
чанию изолинии и линейные масштабы со-
держат редактируемые атрибуты.

Редактирование обозначений аннотаций на основе блоков | 3951

Редактирование обозначений аннотации, основанных на
полилиниях

Обозначения аннотации для линий степени пожароопасности, изолиний и
пометочных облаков содержат полилинии. Чтобы отредактировать свойства
полилинии, выберите требуемый инструмент в чертеже и измените на палитре
свойств следующие характеристики:

СОВЕТ

Изолинии и пометочные облака с марками состоят из вхождений блоков

и полилинии. Для подтверждения выбора полилинии убедитесь, что в
раскрывающемся списке на палитре свойств выбран элемент "Полилиния".

Описание

Категория/свойство

По умолчанию цвет полилинии в обозначе-
нии аннотации определяется слоем, на ко-

Общие/Цвет

тором вставлено обозначение. Другой цвет
можно выбрать вручную.

Слой обозначения аннотации определяется
ключом слоя, заданного для инструмента.
Другой слой можно выбрать вручную.

Общие/Слой

По умолчанию тип полилинии в обозначе-
нии аннотации определяется настройкой

Общие/Тип линии

типа полилинии в инструменте. Другой тип
линии можно выбрать вручную.

По умолчанию масштаб типа полилинии в
обозначении аннотации определяется

Общие/Масштаб типа линии

слоем, на котором вставлено обозначение.
Другой масштаб типа линии можно выбрать
вручную.

Стиль печати задаётся таблицей стилей пе-
чати, определённой для чертежа. Чтобы

Общие/Стиль печати

изменить стиль печати, необходимо вы-
брать другую таблицу стилей печати.

По умолчанию вес линии в обозначении
аннотации определяется слоем, на котором

Общие/Вес линии

3952 | Глава 47   Инструменты аннотаций и ключевых заметок

Описание

Категория/свойство

вставлено обозначение. Другой вес линии
можно выбрать вручную.

В чертеже гиперссылку можно прикрепить
к полилинии.

Общие/Гиперссылка

Параметр "Толщина" позволяет добавлять
3D-толщину к 2D-полилинии. По умолчанию

Общие/Толщина

этот параметр установлен равным нулю,
так как обозначения аннотации и компонен-
ты их линий обычно не требуют примене-
ния 3D-выдавливания.

По умолчанию материал, используемый
при отображении чертежа в 3D-стиле визу-

3D визуализация/материал

ализации, определяется слоем, на котором
находится обозначение. Обычно этот пара-
метр не требуется изменять, так как обозна-
чения аннотаций редко используются в
визуализированных видах чертежа.

В режиме "Вершина" отображается ряд
вершин, которые в текущий момент являют-

Геометрия/Вершина

ся редактируемыми. Используйте стрелки
для перемещения между вершинами.

Здесь можно редактировать координаты
вершин, выбранных строкой выше.

Геометрия/Вершина X/Y

Этот параметр определяет ширину сегмен-
та полилинии в начале выбранной верши-
ны.

Геометрия/Начальная ширина сегмента

Этот параметр определяет ширину сегмен-
та полилинии в конце выбранной вершины.

Геометрия/Конечная ширина сегмента

Здесь можно ввести глобальную ширину
для всей полилинии. По умолчанию исполь-

Геометрия/Глобальная ширина

зуется параметр ширины линии, определён-
ный в инструменте.

Редактирование обозначений аннотации, основанных на полилиниях | 3953

Описание

Категория/свойство

Этот параметр задаёт высоту полилинии
относительно z-оси координатной системы

Геометрия/Высота

объектов полилинии. Обозначения аннота-
ции вставляются по умолчанию на отметке
0.

Это значение устанавливается только в том
случае, если для полилинии задана ширина.

Геометрия/Площадь

Это значение показывает общую длину по-
лилинии.

Геометрия/Длина

Этот параметр показывает, является ли по-
лилиния в обозначении аннотации замкну-

Разное/Замкнуто

той или открытой. Обычно линии степени
пожароопасности и изолинии являются
открытыми полилиниями; пометочное об-
лако является замкнутой полилинией.

Этот параметр позволяет использовать на
очень коротких сегментах полилинии более

Разное/Генерация типа линии

мелкий масштаб типа линии, чем обычный
масштаб выбранного типа линии. Это может
быть полезно, когда тип полилинии являет-
ся образцом (например, штрих-пунктиром),
и некоторые сегменты слишком коротки
для отображения образца. В данном случае
при включении создания типа линии по
этим сегментам создается образец с масшта-
бом, который достаточно мал, чтобы пока-
зать образец.

Масштабирование аннотаций

Масштабирование аннотаций позволяет печатать аннотации одной высоты или
размера независимо от масштаба видового экрана. В AutoCAD Architecture масштаб
аннотаций можно связать с аннотативными объектами, чтобы размер этих объектов
можно было изменять в соответствии с заданным масштабом аннотаций в
пространстве модели и правильно отображать в пространстве листа. Также можно

3954 | Глава 47   Инструменты аннотаций и ключевых заметок

включить или отключить отображение объектов аннотаций, которые не входят в
текущий масштаб аннотаций.

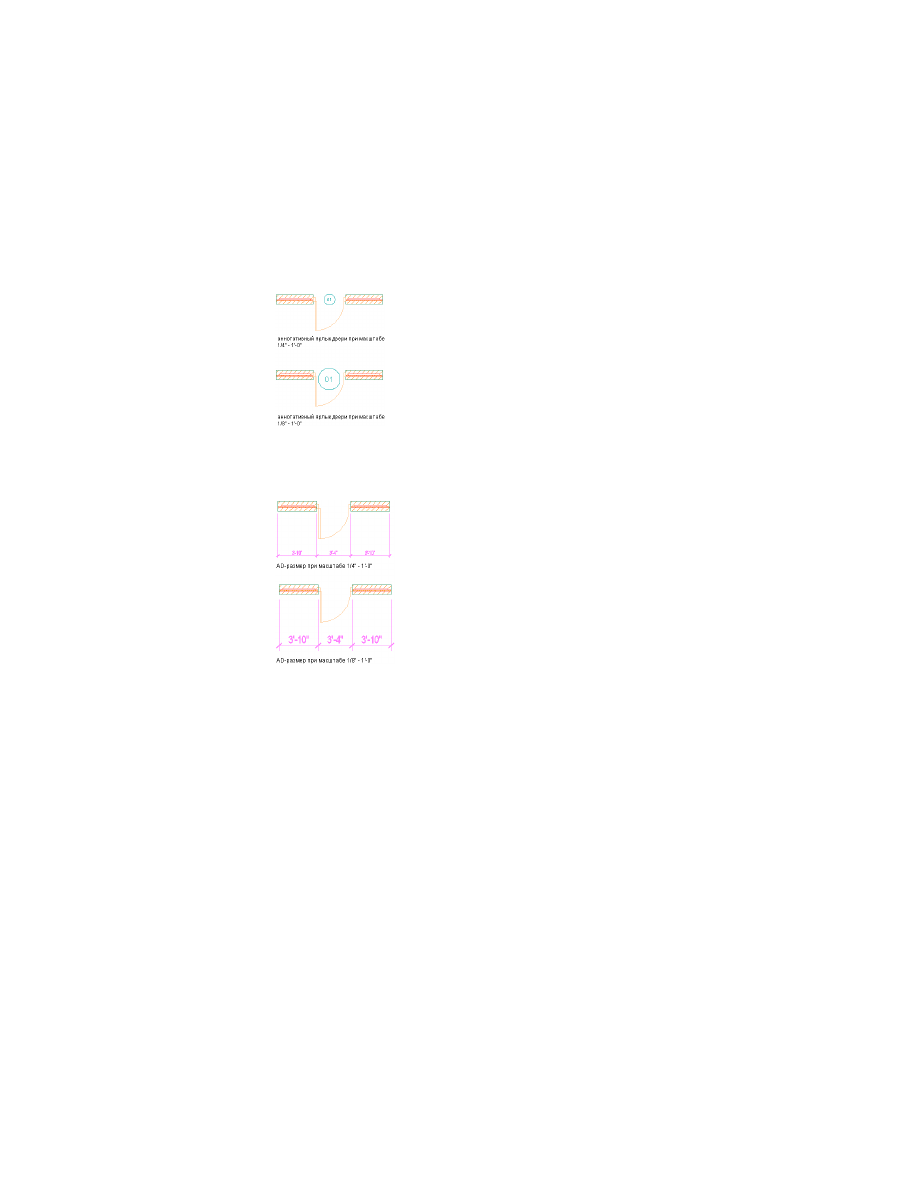

На следующем рисунке показана марка двери, отображающаяся в двух различных
масштабах аннотаций. Марка двери создана в чертеже с первым масштабом
аннотаций, затем масштаб аннотаций был изменен.

На следующем рисунке показан AD-размер, отображающийся в двух различных
масштабах аннотаций. AD-размер создан в чертеже с первым масштабом аннотаций,
затем масштаб аннотаций был изменен.

Инструменты аннотаций с аннотативными свойствами

Инструменты аннотаций служат для создания объектов аннотаций, соответствующих
определенному масштабу аннотаций. Инструмент аннотаций представляет собой
настраиваемый инструмент AutoCAD Architecture для нанесения на чертеж
следующих типов аннотаций:

Многострочный текст примечаний

Символьные заметки с атрибутами

Ключевые заметки ссылок

Примечания к листу

Инструменты аннотаций с аннотативными свойствами | 3955

Выносные элементы

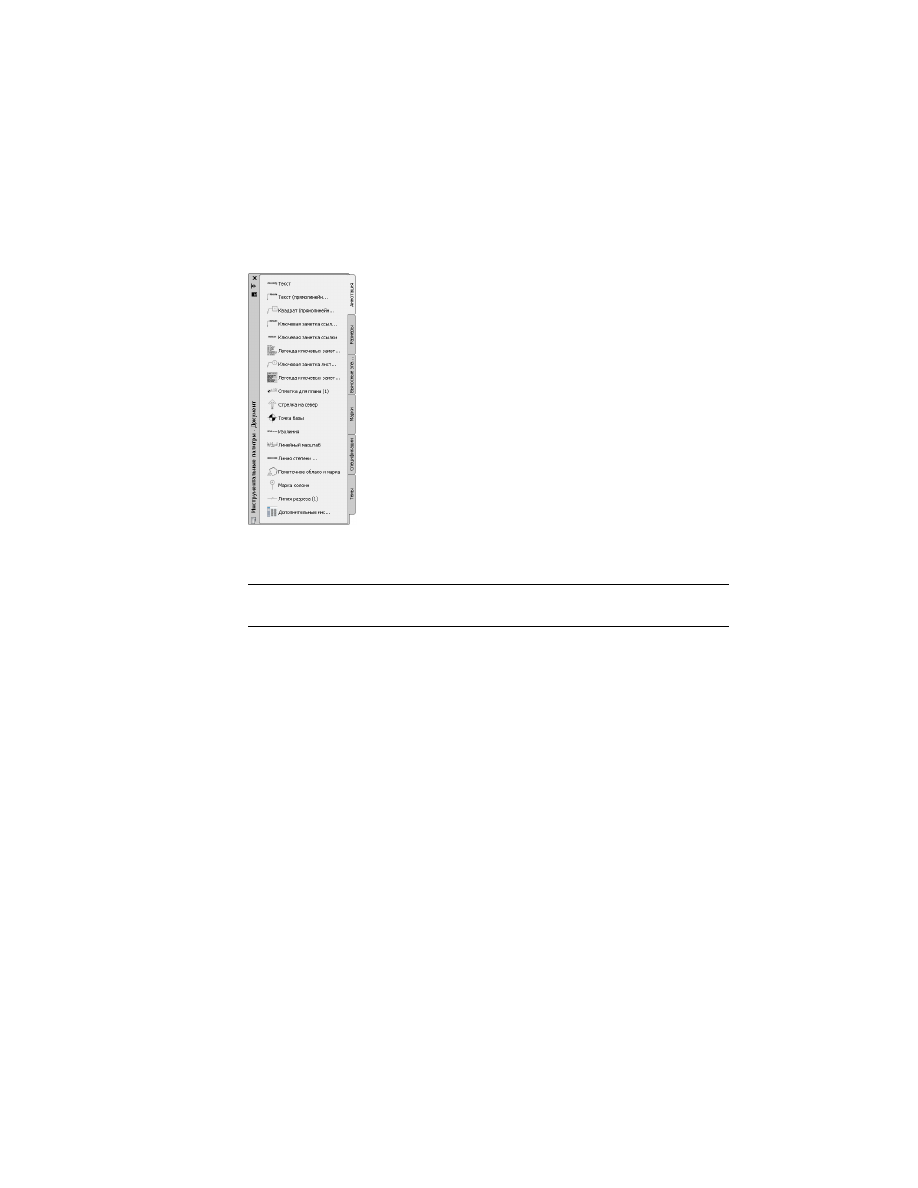

Инструменты аннотации отображаются на вкладке "Аннотация" инструментальной
палитры "Документ".

Более подробную информацию о работе с инструментами аннотаций см. в разделах

Основной инструмент аннотаций

 на стр. 3857.

ПРИМЕЧАНИЕ

Инструменты Центра управления не создают объектов, связанных

с масштабированием аннотаций.

Объект аннотаций представляет собой любой объект, участвующий в
масштабировании аннотаций. Объекты аннотаций, создаваемые в AutoCAD
Architecture:

Многовидовые блоки

AD-размеры

Многовидовые блоки получают аннотативные свойства из определения блока.
AD-размеры получают аннотативные свойства из размерного стиля. Более подробную
информацию см. в справочной системе AutoCAD.

Объекты аннотаций, создаваемые в AutoCAD:

Текст

Многострочный текст

Размеры

3956 | Глава 47   Инструменты аннотаций и ключевых заметок

Выноски

Вхождения блоков

Штриховки

Следующие стили AutoCAD также являются аннотативными:

Текст

Размеры

Определения блоков

Мультивыноски

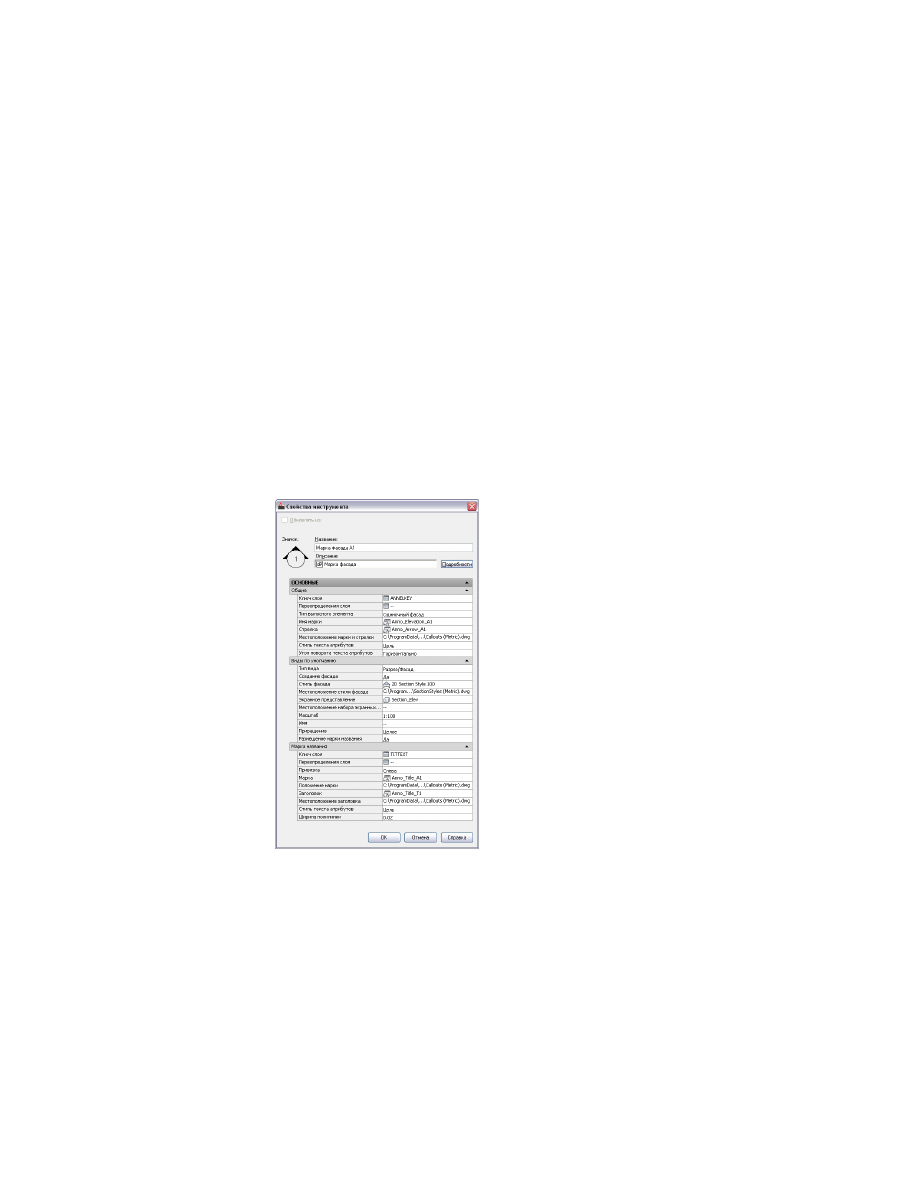

Конкретный вид аннотации, ее внешний вид и другие характеристики определяются
редактируемыми значениями, представленными в таблице "Свойства инструментов",
доступ в которую возможен из контекстного меню инструмента.

Инструменты аннотаций с аннотативными свойствами | 3957

Определение масштаба аннотаций

При использовании инструментов AutoCAD Architecture для создания объектов
AutoCAD, например выносок и выносных элементов, эти объекты становятся
аннотативными, зависящими от масштабирования аннотаций. При создании
многовидовых блоков и AD-размеров эти объекты также являются аннотативными,
их масштаб и положение зависят от масштабирования аннотаций на основе текущего
масштаба аннотаций.

Масштаб аннотаций представляет собой параметр, связанный с вкладкой модели и
видовыми экранами пространства листа, он также сохраняется с видами модели.
Масштаб аннотаций управляется значением системной переменной CANNOSCALE,
задающей текущий масштаб аннотаций. Видам модели и видовым экранам
пространства листа можно назначать различные масштабы аннотаций.

Задайте текущий масштаб аннотаций, выбрав его в раскрывающемся меню "Масштаб
аннотаций".

Масштаб аннотаций и видовые экраны

При работе в пространстве листа масштаб аннотаций видового экрана управляет
масштабом аннотативных объектов, созданных в видовом экране. Если
поддерживается несколько масштабируемых представлений, аннотативные объекты
в видовом экране создаются и масштабируются на основе масштаба аннотаций, не
оказывая влияния на масштаб или отображение в пространстве модели или в других
видовых экранах пространства листа.

При использовании элементов управления масштабированием аннотаций\{масштабы
видового экрана и аннотаций синхронизируются. Например, при изменении масштаба
видового экрана масштаб аннотаций обновляется в соответствии с новым масштабом
видового экрана. Но при увеличении или уменьшении видового экрана с помощью

3958 | Глава 47   Инструменты аннотаций и ключевых заметок

колесика мыши или команд зумирования масштаб видового экрана обновляется, а
масштаб аннотаций остается неизменным.

Масштабируемые представления позволяют одновременно отображать один и тот
же аннотативный объект по-разному в различных видовых экранах пространства
листа. Масштабируемые представления позволяют создавать аннотативные объекты
различных размеров на основе масштаба аннотаций. Каждое масштабируемое
представление также может иметь различные значения для свойств положения,
например, базовая точка текстовой строки. Свойства, изменяющиеся в
масштабируемом представлении, зависят от типа объекта.

На следующем рисунке показана марка двери в двух различных масштабах аннотаций
и с различными положениями на основе масштаба аннотаций и базовой точки.

Если объект аннотаций определен как аннотативный, при добавлении его в чертеж
к объекту добавляется текущий масштаб аннотаций в качестве общего масштаба.
Объекты AutoCAD Architecture, определенные как аннотативные, изменяют масштаб
в соответствии с текущим масштабом аннотаций. Точкой масштабирования является
точка вставки определения блока.

ПРИМЕЧАНИЕ

Игнорируются любые параметры аннотаций во всех вложенных

текстовых или размерных стилях, на которые ссылается объект AutoCAD Architecture,
например, штриховка материалов или компонентов, спецификации или лестницы.
Графические свойства этих объектов не поддерживают масштабирование
аннотаций.

Для аннотативных объектов, например, марок двери, теперь имеется ручка
"Местоположение представления масштаба". Эта ручка служит для изменения
положения текущего экземпляра масштабируемого представления. Ручка "Положение"
используется для изменения положения сразу всех масштабируемых представлений.

Масштаб аннотаций и видовые экраны | 3959

Если для определенной марки поддерживается только одно масштабируемое
представление, отображается только ручка "Положение".

Высота текста в пространстве модели или пространстве листа представляет собой
высоту текста при выводе на печать для данного масштаба. Масштабирование объекта
определяется по следующей формуле:

Высота объекта

 x

Масштаб аннотации

 x

Высота текста аннотаций при печати

Высота в пространстве модели или пространстве листа

Например, высота текста в пространстве модели для строки текста, отображаемой
в видовом экране в масштабе 1/4" = 1' - 0" или 12". При высоте объекта в 1 единицу
формула принимает следующий вид:

1

 x

48

 x

1/4”

 =

12”

Блоки, используемые выносными элементами, заголовками и аннотациями других
видов в AutoCAD Architecture, должны создаваться относительно единицы измерения
AutoCAD (дюйм или миллиметр, в зависимости от используемой системы измерения
(метрическая или британская)). К файлам компонентов документации, вне
зависимости от того, основаны ли они на блоках или на многовидовых блоках,
предъявляется дополнительное требование: их следует вставлять с масштабом,
соотнесенным с предполагаемым масштабом печати, учитывая значение параметра
"Размер текста пояснений при печати" в диалоговом окне параметров чертежа. В
качестве базы можно использовать одну единицу измерения AutoCAD; тогда все
элементы в файле содержимого с размером в одну единицу измерения при печати с
заданным масштабом аннотаций будут иметь высоту текста пояснений для печати.
Все элементы блока, включая геометрию и текст, должны создаваться относительно
одной единицы измерения AutoCAD. Весь блок масштабируется пропорционально.

Обновление аннотативных объектов из прежних версий

При работе с предыдущими версиями Architectural Desktop можно обновить
соответствующие объекты в AutoCAD Architecture, чтобы они стали аннотативными.
В данном разделе описана процедура обновления трех типов объектов: объектов
AutoCAD (например, текста, размеров и штриховки), блоков AutoCAD Architecture
и многовидовых блоков и AD-размеров AutoCAD Architecture.

Если для преобразование в аннотативный выбрать только одно вхождение объекта,
то аннотативным станет только этот экземпляр объекта. Для применения

3960 | Глава 47   Инструменты аннотаций и ключевых заметок

аннотативного свойства ко всем объектам определенного стиля отредактируйте этот
стиль и назначьте аннотативное свойство всем экземплярам этого стиля. Для
обновления выбранных текстовых объектов можно ввести в командной строке
ANNOUPDATE. Данная процедура используется для назначения ассоциативного
свойства выноскам, МТексту, размерам и другим объектам.

Обновление текста прежних версий AutoCAD в аннотативный

Эта процедура используется для редактирования текстового стиля AutoCAD прежних
версий и добавления к нему аннотативного свойства. Эту процедуру также можно
использовать для обновления размеров AutoCAD.

1

Откройте в AutoCAD Architecture чертеж, созданный в одной из
предыдущих версий Architectural Desktop.

2

Задайте в новом чертеже AutoCAD Architecture такой же масштаб
аннотаций, как и в старом чертеже Architectural Desktop.

3

В меню "Формат" выберите "Текстовые стили".

4

В диалоговом окне "Текстовые стили" в списке "Стили" выберите
соответствующий текстовый стиль.

5

В области "Размер" установите флажок "Аннотативный".

6

Нажмите "Применить".

7

Введите в командной строке

ANNOUPDATE

 для обновления всех

аннотативных объектов.

Теперь все текстовые строки выбранного текстового стиля стали аннотативными.

Обновление блоков Architectural Desktop прежних версий в аннотативные

Данная процедура используется для редактирования блоков, созданных в одной из
прежних версий Architectural Desktop, например выносных элементов и заголовков,
с целью добавления к ним аннотативного свойства.

1

Откройте в AutoCAD Architecture старый чертеж Architectural Desktop.

2

Задайте в новом чертеже AutoCAD Architecture такой же масштаб
аннотаций, как и в старом чертеже Architectural Desktop.

3

Щелкните на вкладке "Вставка"

 ➤

панели "Блок"

 ➤

"Редактировать

блок".

4

В диалоговом окне "Редактирование определения блока" выберите блок
и нажмите "ОК".

Обновление аннотативных объектов из прежних версий | 3961

5

В палитре свойств в группе "Блок" выберите "Да" для параметра
"Аннотативный".

6

На панели инструментов "Редактор блоков" выберите "Закрыть редактор
блоков" и сохраните сделанные изменения.

Все блоки выбранного стиля блоков стали аннотативными.

Обновление многовидовых блоков, созданных в одной из прежних версий
Architectural Desktop, в аннотативные

Данная процедура используется для редактирования многовидовых блоков, созданных
в одной из прежних версий Architectural Desktop, и добавления аннотативного
свойства к каждому блоку для всех видов. Эту процедуру также можно использовать
для обновления AD-размеров из предыдущих версий.

1

Откройте в AutoCAD Architecture старый чертеж Architectural Desktop.

2

Задайте в новом чертеже AutoCAD Architecture такой же масштаб
аннотаций, как и в старом чертеже Architectural Desktop.

3

Щелкните на вкладке "Вставка"

 ➤

панели "Блок"

 ➤

"Редактировать

блок".

4

В диалоговом окне "Редактирование определения блока" выберите
первый блок и нажмите "ОК".

5

В палитре свойств в группе "Блок" выберите "Да" для параметра
"Аннотативный".

6

На панели инструментов "Редактор блоков" выберите "Закрыть редактор
блоков" и сохраните сделанные изменения.

7

Повторите эти шаги для оставшихся блоков остальных видов
многовидового блока.

8

Введите в командной строке

ANNOUPDATE

 для обновления всех

выбранных блоков.

Теперь у выбранных блоков имеется аннотативное свойство.

3962 | Глава 47   Инструменты аннотаций и ключевых заметок















содержание      ..     10      11      12      13     ..
