Копирование составляющих масштабов аннотаций из одного AD-объекта в
другой AD-объект

Масштабы аннотаций из аннотативных многовидовых блоков и AD-размеры можно
скопировать в качестве исходных AD-объектов в другие AD-объекты. Необходимое
предварительное условие состоит в том, что чертёж должен содержать аннотативный
AD-объект, который участвует по крайней мере в 2 масштабах аннотаций. Например,
можно скопировать масштабы аннотаций из марки одной двери для другой двери.

1

Добавьте в чертёж 2 двери.

2

Добавьте марку к первой двери.

Это — исходный объект.

3

Выберите марку двери и щелкните на вкладке "Аннотации"

 ➤

панели

"Масштабирование аннотаций"

 ➤

"Добавить/Удалить масштабы".

Можно также указать новый масштаб текущей аннотации, выбрав его
из всплывающего меню "Масштаб аннотации".

4

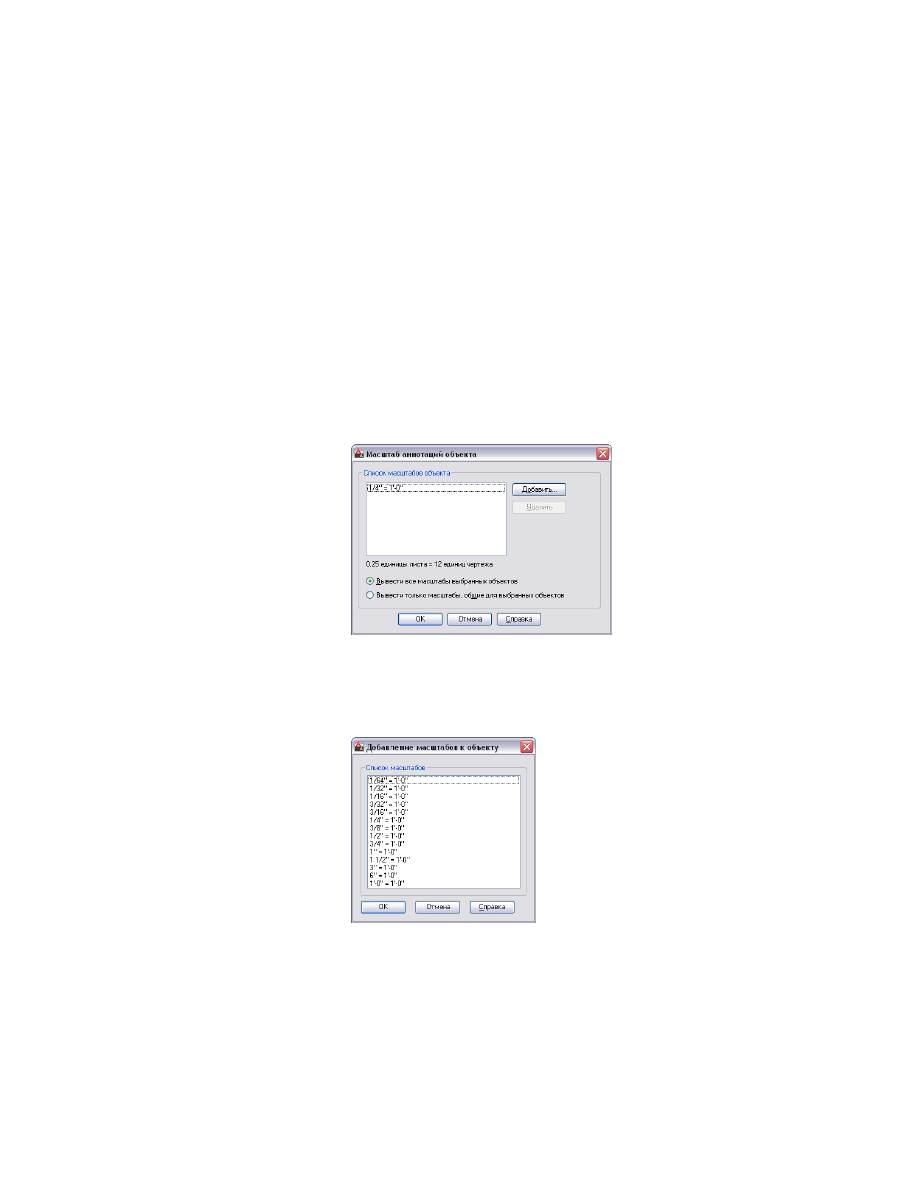

В диалоговом окне "Масштаб аннотаций объекта" нажмите кнопку
"Добавить".

Обновление аннотативных объектов из прежних версий | 3963

5

Выберите дополнительные масштабы, чтобы добавить в исходный
объект, и нажмите "OK".

6

Проверьте новые масштабы, добавленные в исходный объект, в
диалоговом окне "Масштаб аннотаций объекта" и нажмите кнопку "OK".

7

Выберите марку двери, щелкните правой кнопкой мыши и выберите в
контекстном меню команду "Добавить выбранное".

8

Выберите вторую дверь.

9

Добавьте в чертёж марку новой двери.

10

Выберите новую марку двери и щелкните на вкладке
"Аннотации"

 ➤

панели "Масштабирование

аннотаций"

 ➤

"Добавить/Удалить масштабы".

11

Проверьте в диалоговом окне "Масштаб аннотаций объекта", чтобы
марка новой двери имела такие же назначенные масштабы, как и марка
исходной двери.

Связывание конфигураций экранных представлений с масштабами аннотаций

Можно указать, какая конфигурация экранного представления связана с конкретным
масштабом аннотации в чертеже. Например, можно связать конфигурацию экранного
представления "Отраженный план потолка с низкой детализацией" с масштабом
аннотации 1/8" = 1'-0" и конфигурацию экранного представления "Отраженный план
потолка со средней детализацией" с масштабом аннотации 1/4" = 1'-0".

Эта взаимосвязь существует для следующих условий конфигурации экранного
представления:

Вкладка "Модель": изменения масштаба аннотации и конфигурации экранного
представления

Видовой экран текущего пространства листа: изменения масштаба аннотации,
изменения масштаба зумирования и изменения конфигурации экранного
представления

Выбранные видовые экраны пространства листа: изменения масштаба аннотаций
для всех разблокированных видовых экранов, изменения масштаба зумирования
для всех разблокированных видовых экранов и изменения конфигурации экранного
представления для всех разблокированных видовых экранов

3964 | Глава 47   Инструменты аннотаций и ключевых заметок

Образование аннотативных свойств

В следующей таблице перечислены объекты, связанный с ними в AutoCAD
Architecture инструмент для их создания и источник аннотативных свойств (если
имеется).

Происхождение аннотативных
свойств

Инструмент AutoCAD
Architecture

Объект

Свойства инструментов размерного
стиля выноски

Аннотация

Многострочный
текст*

Определение стиля блока

Аннотация/Выносной
элемент/ Марка вынос-

Блоки*

ного элемента/Марка
названия

Свойства инструментов размерного
стиля выноски

Аннотация/Выносной
элемент/ Марка вынос-

Выноски*

ного элемента/Марка
названия

Определение стиля блока

Инструмент многовидо-
вого блока/Инструмент
марки спецификаций

Многовидовые блоки

Нет; аннотативное свойство можно
назначить для отображаемых блоков

Инструмент содержимо-
го Центра управле-

Многовидовые блоки

ния/Инструмент команд
Центра управления

Размерный стиль AutoCAD, определен-
ный в графических свойствах AD-
размеров

Инструмент размеров

AD-размеры

* Объект AutoCAD, созданный с помощью инструмента AutoCAD Architecture
