AutoCAD Architecture 2011. Руководство пользователя (глава 41-47)

недоступен в этом диалоговом окне, если таблица DirKeys не заполнена
предварительно с помощью Microsoft

Access. Подробнее см. раздел

Настройка и добавление нового содержимого для компонентов
выносных элементов

на стр. 4251.

В поле "Ключевые слова фильтра" введите список разделенных запятой
ключевых слов, используемых для поиска компонентов в этой группе.

Нажмите "OK".

Определенная таким образом группа или подгруппа будет отображаться
в виде нового узла иерархической древовидной структуры.

Добавление компонентов к базе данных компонентов
деталей

Эта процедура используется для добавления компонента в базе данных компонентов
деталей и создания пустой таблицы размеров, к которой можно затем добавлять
строки, содержащие размеры данного компонента. При добавлении компонента те
значения, которые заданы на вкладках "Общие" и "Параметры" диалогового окна
"Создать компонент", используются для создания одной или более схем-процедур
рисования компонента в различных видах. Каждая схема задает тип шаблона или
процедуры, согласно которым компонент размещается в том или ином виде. Кроме
того, схема может содержать информацию, относящуюся к шаблонам слоев и
штриховок (дополнительные сведения см. в

Описания рецептов

на стр. 4262). Отметим,

что этой процедурой можно пользоваться для добавления компонентов к
стандартным (подключаемым по умолчанию) базам данных компонентов деталей в
британских и метрических единицах, поставляемых вместе с программой, или для
заполнения создаваемых вами баз данных.

Щелкните на вкладке "Главная"

➤

панели "Выносные

элементы"

➤

"Компоненты выносных элементов"

Войдите в режим редактирования, нажав на

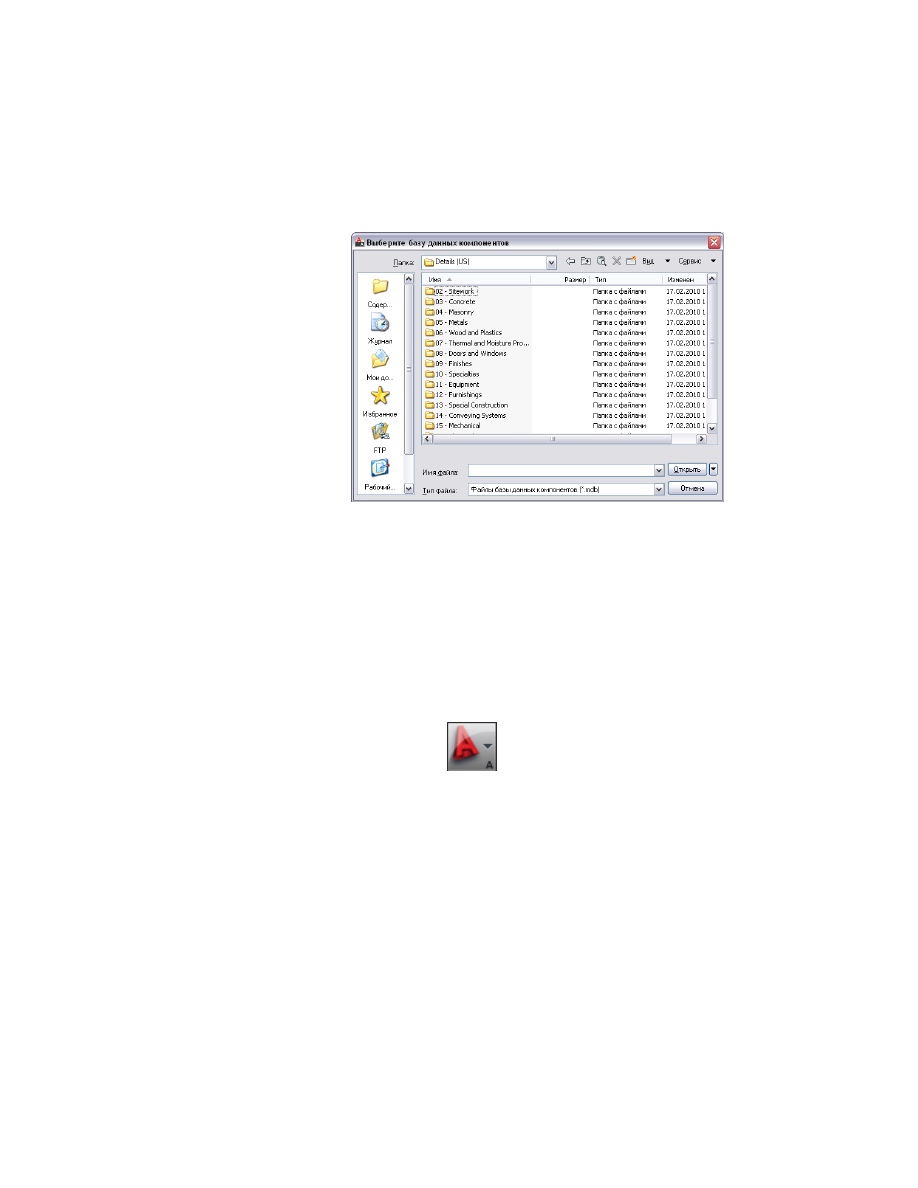

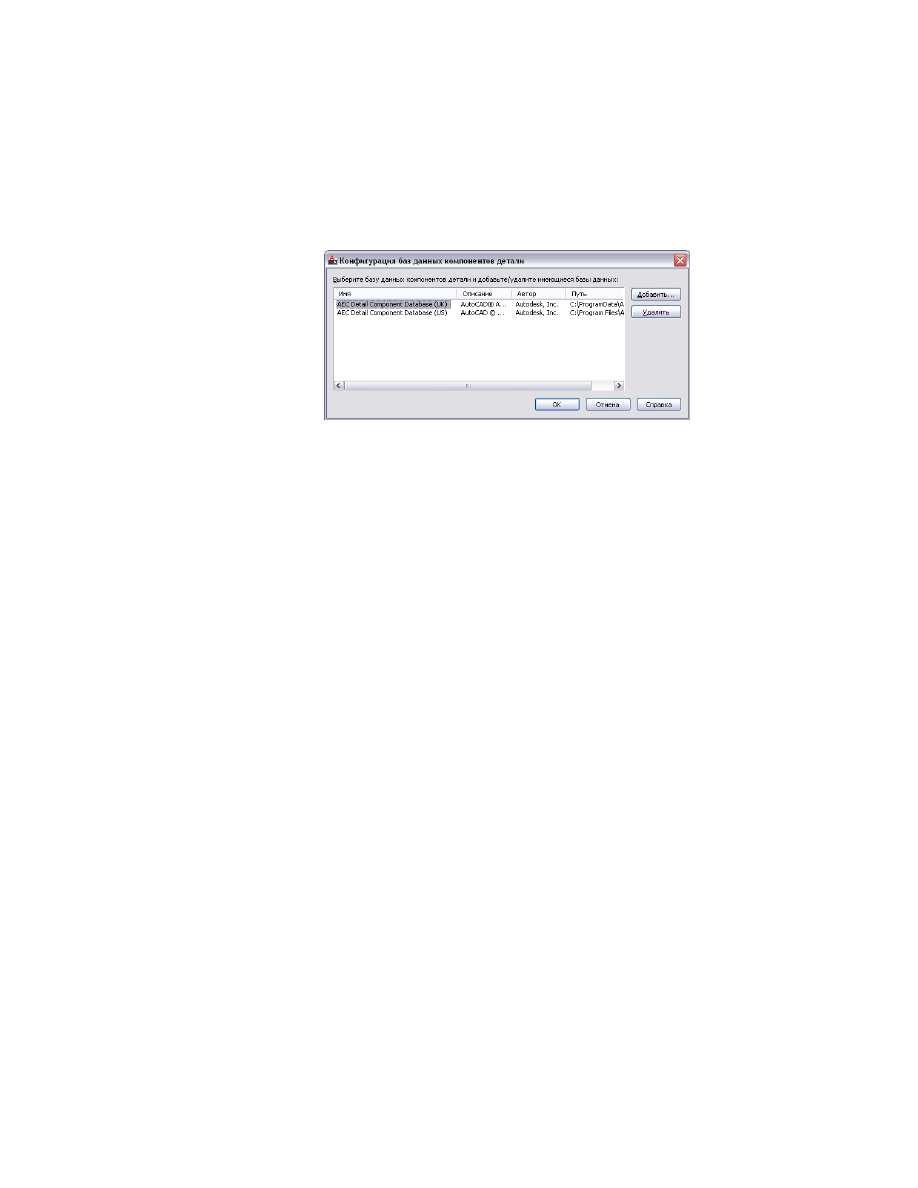

Выберите базу данных из списка текущих баз данных компонентов
деталей.

Разверните корневой узел и при необходимости узлы группы/подгруппы
для выбора узла, к которому требуется добавить таблицу компонентов.

Нажмите

Создание и редактирование баз данных компонентов деталей | 3835

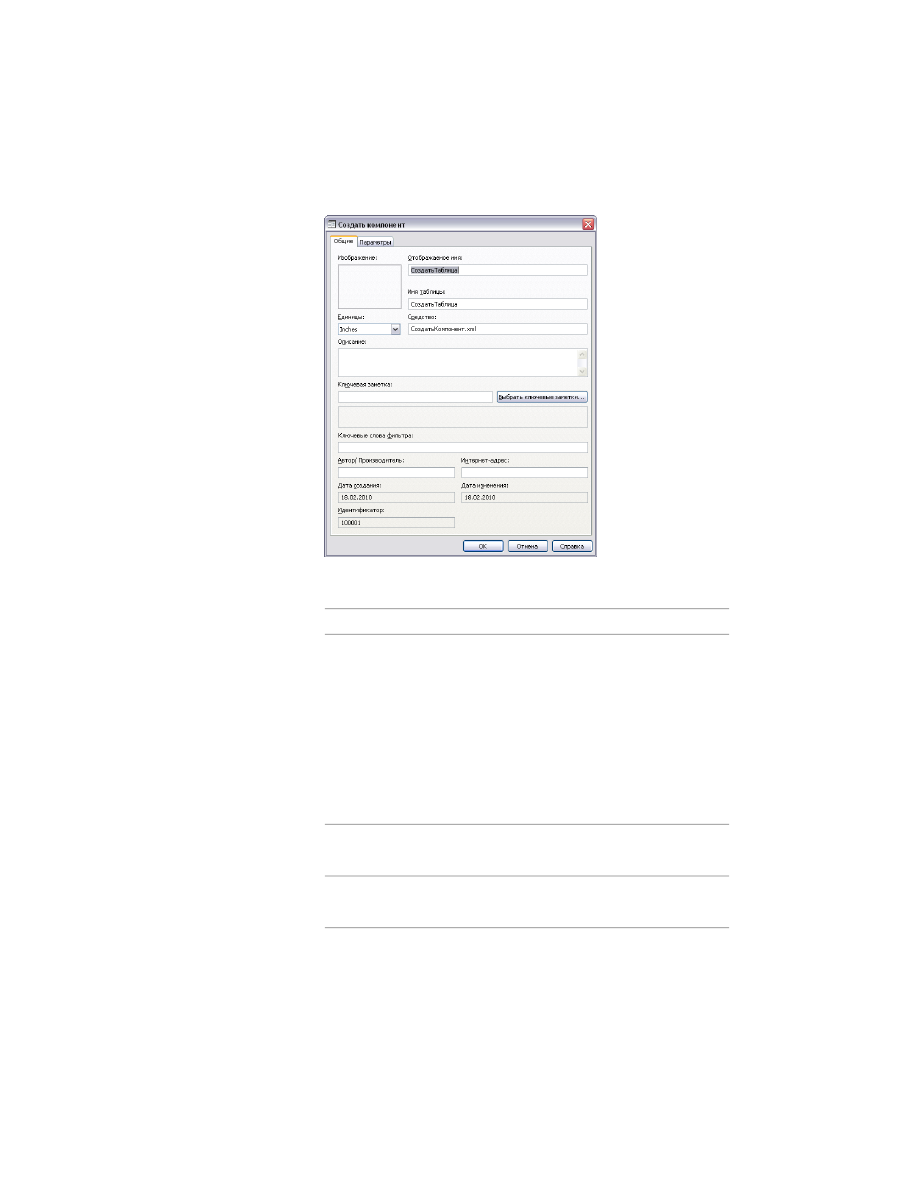

Будет выведено диалоговое окно "Создать компонент".

На вкладке "Общие" задайте при необходимости следующие значения
для добавляемого компонента:

Описание/Указания

Имя величины

Чтобы заменить изображение, щелкните правой
кнопкой мыши на окне изображения и выберите


"Задать изображение"; при этом становится до-
ступной возможность просматривать изображе-
ния, предоставленные для выбранной группы и
размещенные в соответствии со значением па-
раметра "Ключ пути". При выборе данного ком-
понента указанное изображение будет выведено
на вкладке "Изображения" Диспетчера компо-
нентов деталей.

Введите имя, которое будет отображаться для
этой группы в Диспетчере компонентов деталей.

Имя экранного пред-
ставления

Введите имя таблицы размеров для данного
компонента.

Название таблицы

3836 | Глава 46 Компоненты деталей

Описание/Указания

Имя величины

Выберите единицы измерения из раскрывающе-
гося списка.

Единицы

Введите имя XML-файла RecipeSpec для хранения
создаваемых вами схем рисования данного
компонента.

Схема процедуры

Введите описание, которое требуется выводить
для этого компонента на вкладке "Подробности"
в Диспетчере компонентов деталей.

Описание

Чтобы найти или создать ключевую заметку, ко-
торая будет назначаться данному компоненту

Ключевая заметка

по умолчанию, нажмите кнопку мыши на "Выбор
ключевых заметок".

Введите список разделенных запятой ключевых
слов, используемых для поиска компонентов.

Ключевые слова филь-
тра

Введите имя лица или название организации,
ответственных за данную базу данных.

Автор/Производитель

Введите URL автора/производителя.

Адрес в сети Интернет

ПРИМЕЧАНИЕ

Свойство"Код" на вкладке "Общие" - это величина

"только для чтения", идентифицирующая ту или иную таблицу групп
в выбранной базе данных. При добавлении групп к базе данных эти
значения присваиваются автоматически.

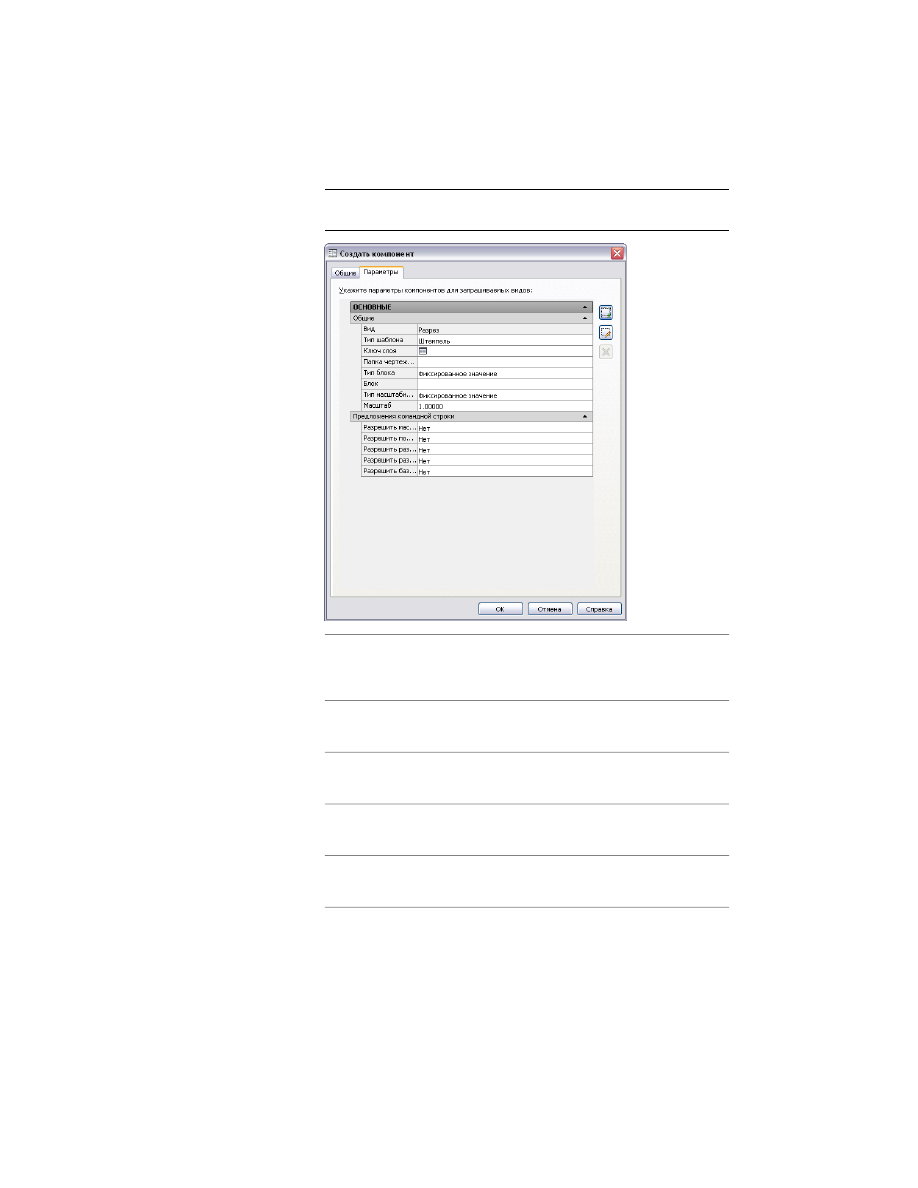

На вкладке "Параметры" выберите, при желании, тип шаблона,
отличающийся от типа по умолчанию (Штемпель) для стандартного
вида "В разрезе", а затем задайте значения параметров, определяющих
компонент; следуйте инструкциям, представленным в таблице,
приведенной вслед за чертежом. Сменить вид, задаваемый по
умолчанию, можно также путем его переименования (нажав на кнопку

); кроме того, можно создать дополнительные виды, нажав

Любой вид, который создается или переименовывается, будет
представлен в раскрывающемся списке.

Создание и редактирование баз данных компонентов деталей | 3837

ПРИМЕЧАНИЕ

Для каждого вида можно задать только один тип

шаблона.

Обратитесь к разделу ...

Чтобы описать проце-
дуру с использовани-
ем следующего типа
шаблона...

Параметры схем с использованием шаблонов
штемпеля

на стр. 3839.

Штемпель

Параметры схем с использованием шаблонов
"Форзацы"

на стр. 3841.

Форзацы

Параметры схем с использованием шаблонов
"Линейный массив"

на стр. 3844.

Линейный массив

Параметры схем с использованием шаблонов
"Поверхность"

на стр. 3847.

Поверхность

3838 | Глава 46 Компоненты деталей

Обратитесь к разделу ...

Чтобы описать проце-
дуру с использовани-
ем следующего типа
шаблона...

Параметры схем-процедур с использованием
шаблонов "Тип линии поверхности"

на стр. 3848.

Тип линий поверхности

Параметры схем с использованием шаблонов
"Верх поверхности"

на стр. 3850.

Верхняя часть поверх-
ности

Нажмите "OK".

Теперь можно добавить строку таблицы для каждого доступного
размера компонента. По мере необходимости столбцы можно добавлять,
редактировать и удалять. Подробные инструкции даны в разделе

Редактирование таблиц размеров компонентов

на стр. 3827.

Параметры схем с использованием шаблонов штемпеля

Шаблоны штемпеля используются для вставки компонентов, состоящих из одного
блока. Если добавляется новый компонент детали (или редактируется тот, который
был создан с использованием опции "Создать компонент") и при этом требуется
задать схему, в которой для вставки этого компонента в заданном направлении вида
используется шаблон штемпеля, обратитесь к следующей таблице.

Описание/Указания

Имя параметра

Задает ключ слоя для слоя, которому назначен компонент
в заданном виде. Чтобы задать или изменить ключ слоя,

Ключ слоя

щелкните значок электронной таблицы (

), получив,

таким образом, доступ к диалоговому окну "Выбор ключа
слоя".

Имя файла чертежа (DWG, DWT или DWS), содержащего
блоки для таблицы компонентов.

Папка чертежей блока

Из раскрывающегося списка можно выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип блока

варианта "Фиксированное значение" вводимое значение
будет применяться ко всем строкам в таблице размеров
этого компонента. При выборе варианта "База данных" к

Создание и редактирование баз данных компонентов деталей | 3839

Описание/Указания

Имя параметра

таблице будет добавлен столбец, позволяющий вводить
значения отдельных размеров.

Этот параметр выводится, только если для "Типа блока"
выбран вариант "Фиксированное значение"; он задает

Блок

описание блока, которое следует ввести для данного
компонента.

Этот параметр выводится, только если для "Типа блока"
выбран вариант "База данных"; он задает имя столбца та-

Поле блока

блицы компонентов, в котором блок, который должен
быть вставлен, задается для каждого размера.

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип масштабирования

варианта "Фиксированное значение" вводимое значение
будет применяться ко всем строкам в таблице размеров
для этого компонента. При выборе варианта "База данных"
к таблице будет добавлен столбец, позволяющий вводить
значения для индивидуальных размеров.

Этот параметр выводится, только если для "Типа масшта-
бирования" выбран вариант "Фиксированное значение";
он задает коэффициент масштабирования блока.

Масштаб

Этот параметр выводится, только если для "Типа масшта-
бирования" выбран вариант "База данных"; он задает имя

Поле масштаба

столбца таблицы компонентов, в котором коэффициент
масштабирования блока задается для каждого размера.

Здесь указывается, будет ли для этого компонента отобра-
жаться опция командной строки, в которой задается коэф-
фициент масштабирования.

Разрешить масштабирова-
ние

Здесь указывается, будет ли для этого компонента отобра-
жаться опция командной строки для задания угла поворо-
та.

Разрешить поворот

Здесь указывается, будет ли для этого компонента отобра-
жаться опция командной строки для задания разворота
блока относительно оси

Разрешить разворот относи-
тельно оси X

3840 | Глава 46 Компоненты деталей

Описание/Указания

Имя параметра

Разрешить разворот относи-
тельно оси Y

Здесь указывается, будет ли для этого компонента отобра-
жаться опция командной строки для задания альтернатив-
ной базовой точки.

Разрешить базовую точку

Параметры схем с использованием шаблонов "Форзацы"

Шаблоны "Форзацы" используются для вставки компонентов, состоящих из
расположенной линейно последовательности одного и того же шаблона,
ограниченной с обоих концов неповторяющимися объектами. Поэтому в схеме
должны быть определены начальный блок, повторяющийся блок и конечный блок.
Если добавляется новый компонент детали (или редактируется тот, который был
создан с использованием опции "Создать компонент") и при этом требуется задать
схему, в которой для вставки этого компонента в заданном направлении вида
используется шаблон "Форзац", обратитесь к следующей таблице.

ПРИМЕЧАНИЕ

Параметры, которым предшествует звездочка (*), задаются по

отдельности для начального, повторяющегося и конечного блоков.

Описание/Указания

Имя параметра

Задает ключ слоя для слоя, которому назначен компонент
в заданном виде. Чтобы задать или изменить ключ слоя,

Ключ слоя

щелкните значок электронной таблицы (

), получив

таким образом доступ к диалоговому окну "Выбор ключа
слоя".

Здесь указывается, будут ли блоки, содержащие компонент,
вставлены как один блок.

Блокирование компонента
как целого

Определяет имя файла чертежа (DWG, DWT или DWS), со-
держащего блоки для таблицы компонентов.

Папка чертежей блока

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

*Тип блока

варианта "Фиксированное значение" значение, вводимое

Создание и редактирование баз данных компонентов деталей | 3841

Описание/Указания

Имя параметра

для соответствующего параметра блока, будет применять-
ся ко всем строкам в таблице размеров для этого компо-
нента. При выборе варианта "База данных" столбец (с
именем, задаваемым для соответствующего параметра
поля "Блок") будет добавлен к таблице компонентов, поз-
воляя задавать различные описания блоков для различных
размеров.

Этот параметр выводится, только если для "Типа блока"
выбран вариант "Фиксированное значение"; он задает
описание блока, которое используется для всех размеров.

*Блок

Этот параметр выводится, только если для "Типа блока"
выбран вариант "База данных"; он задает имя столбца та-

*Поле блока

блицы компонентов, в котором описание блока задается
для каждого размера.

Задает ключ слоя для слоя, которому будет назначен блок
в заданном виде. Чтобы задать или изменить ключ слоя,

*Ключ слоя

щелкните значок электронной таблицы (

), получив

таким образом доступ к диалоговому окну "Выбор ключа
слоя".

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

*Тип масштабирования

варианта "Фиксированное значение" значение, вводимое
для соответствующего параметра "Масштаб", будет приме-
няться ко всем строкам в таблице размеров данного ком-
понента. При выборе варианта "База данных" столбец (с
именем, задаваемым для соответствующего параметра
поля масштабирования) будет добавлен к таблице компо-
нентов, позволяя вводить значения размеров по отдель-
ности.

*Масштаб

Этот параметр выводится, только если для "Типа масшта-
бирования" выбран вариант "База данных"; он задает имя

*Поле масштаба

3842 | Глава 46 Компоненты деталей

Описание/Указания

Имя параметра

столбца таблицы компонентов, в котором коэффициент
масштабирования блока задается для каждого размера.

Раскрывающийся список с выбором вариантов "Фиксиро-
ванное значение", "База данных" и "Границы блока". При

*Тип ширины

выборе варианта "Фиксированное значение" значение,
вводимое для соответствующего параметра "Ширина",
применяется ко всем строкам в таблице размеров данного
компонента. При выборе варианта "База данных" столбец
(с именем, задаваемым для соответствующего параметра
поля "Ширина") будет добавлен к таблице компонентов,
позволяя вводить значения для отдельных размеров. При
выборе варианта "Границы блока" ширина блока будет
вычисляться динамически при вставке блока.

Этот параметр выводится, только если для "Типа ширины"
выбран вариант "Фиксированное значение"; он задает
ширину блока.

*Ширина

Этот параметр выводится, только если для "Типа ширины"
выбран вариант "База данных"; он задает имя столбца та-

*Поле ширины

блицы компонентов, в котором ширина блока задается
для каждого размера.

Задает расстояние между повторяющимися блоками. При
отрицательном значении блоки перекрываются.

Зазор

Определяет отображение строки с запросом о начальной
точке.

Начальная точка

Определяет отображение строки с запросом о конечной
точке.

Конечная точка

Определяет ориентацию блока в направлении

или

Ориентация блоков

Определяет ориентацию шаблона по оси

или

Ориентация шаблона

Разрешить разворот относи-
тельно оси X

Создание и редактирование баз данных компонентов деталей | 3843

Описание/Указания

Имя параметра

Определяет, будет ли для этого компонента отображаться
опция командной строки для задания разворота блока
относительно оси

Разрешить разворот относи-
тельно оси Y

Параметры схем с использованием шаблонов "Линейный
массив"

Шаблоны "Линейный массив" используются для вставки несколько копий блока в
линию вдоль оси

или

. Если добавляется новый компонент детали (или

редактируется тот, который был создан с использованием опции "Создать компонент")
и при этом требуется задать схему-процедуру, в которой для вставки этого компонента
в заданном направлении вида используется шаблон "Линейный массив", обратитесь
за инструкциями к следующей таблице.

Описание

Имя параметра

Задает ключ слоя для слоя, которому назначен компонент
в заданном виде. Чтобы задать или изменить ключ слоя,

Ключ слоя

щелкните значок электронной таблицы (

), получив

таким образом доступ к диалоговому окну "Выбор ключа
слоя".

Здесь указывается, будут ли блоки, содержащие компонент,
вставлены как один блок.

Блокирование компонента
как целого

Определяет имя файла чертежа (DWG, DWT или DWS), со-
держащего блоки для таблицы компонентов.

Папка чертежей блока

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип блока

варианта "Фиксированное значение" значение, вводимое
для соответствующего параметра блока, будет применять-
ся ко всем строкам в таблице размеров для этого компо-
нента. При выборе варианта "База данных" столбец (с
именем, задаваемым для соответствующего параметра
поля "Блок") будет добавлен к таблице компонентов, поз-
воляя задавать различные описания блоков для отдельных
размеров.

3844 | Глава 46 Компоненты деталей

Описание

Имя параметра

Этот параметр выводится, только если для Типа блока
выбран вариант "Фиксированное значение"; он задает
описание блока, которое используется для всех размеров.

Блок

Этот параметр выводится, только если для "Типа блока"
выбран вариант "База данных"; он задает имя столбца та-

Поле блока

блицы компонентов, в котором описание блока задается
для каждого размера.

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип масштабирования

Этот параметр выводится, только если для "Типа масшта-
бирования" выбран вариант "Фиксированное значение";

Масштаб

он задает величину масштабирования блока для всех
размеров.

Этот параметр выводится, только если для "Типа масшта-
бирования" выбран вариант "База данных"; он задает имя

Поле масштаба

столбца таблицы компонентов, в котором коэффициент
масштабирования блока задается для каждого размера.

Раскрывающийся список с выбором вариантов "Фиксиро-
ванное значение", "База данных" и "Границы блока". При

Тип ширины

Создание и редактирование баз данных компонентов деталей | 3845

Описание

Имя параметра

Этот параметр выводится, только если для "Типа ширины"
выбран вариант "Фиксированное значение"; он задает
ширину блока для всех размеров.

Ширина

Этот параметр выводится, только если для "Типа ширины"
выбран вариант "База данных"; он задает имя столбца та-

Поле ширины

блицы компонентов, в котором ширина блока задается
для каждого размера.

Задает расстояние между повторяющимися блоками. При
отрицательном значении блоки перекрываются.

Зазор

Определяет отображение строки с запросом о начальной
точке.

Начальная точка

Определяет отображение строки с запросом о конечной
точке.

Конечная точка

Указывает, будут ли отображаться опции командной
строки для задания счетчика (см. ниже параметр "Подсказ-
ка счетчика").

Отобразить счетчик

Выводится, только если опция "Отобразить счетчик" уста-
новлена на "Да"; задает подсказку в виде командной
строки.

Подсказка счетчика

Определяет ориентацию блока в направлении

или

Ориентация блоков

Определяет ориентацию шаблона по оси

или

Ориентация шаблона

Разрешить разворот относи-
тельно оси X

Разрешить разворот относи-
тельно оси Y

3846 | Глава 46 Компоненты деталей

Параметры схем с использованием шаблонов "Поверхность"

Шаблоны поверхности используются для вставки компонентов, имеющих заданную
глубину и прямоугольную границу со штриховкой и с заданными пользователем
начальной и конечной точками. Если добавляется новый компонент детали (или
редактируется тот, который был создан с использованием опции "Создать компонент")
и при этом требуется задать схему-процедуру, в которой для вставки этого компонента
в заданном виде используется шаблон "Поверхность", обратитесь за инструкциями
к следующей таблице.

Описание

Имя параметра

Задает ключ слоя для слоя, которому назначена граница
компонента в заданном виде. Чтобы задать или изменить

Ключ слоя

ключ слоя, щелкните значок электронной таблицы (
), получив таким образом доступ к диалоговому окну "Вы-
бор ключа слоя".

Задает ключ слоя для слоя, которому назначено заполне-
ние компонента штриховкой в заданном виде. Чтобы за-

Ключ слоя (для штриховки)

дать или изменить ключ слоя, щелкните значок электрон-

ной таблицы (

), получив таким образом доступ к

диалоговому окну "Выбор ключа слоя".

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип штриховки

варианта "Фиксированное значение" значение, вводимое
для соответствующего параметра "Масштаб", будет приме-
няться ко всем строкам в таблице размеров данного ком-
понента. При выборе варианта "База данных" столбец (с
именем, задаваемым для соответствующего параметра
"Штриховка") будет добавлен к таблице компонентов,
позволяя вводить значения для отдельных размеров.

Этот параметр выводится, только если для "Типа штрихов-
ки" выбран вариант "Фиксированное значение"; он задает

Псевдоимя штриховки

псевдоимя штриховки (из таблицы "Штриховки" данной
базы данных) для всех размеров компонента.

Этот параметр выводится, только если для "Типа штрихов-
ки" выбран вариант "База данных"; он задает имя столбца

Штриховка

Создание и редактирование баз данных компонентов деталей | 3847

Описание

Имя параметра

таблицы компонентов, в котором тип штриховки задается
для каждого размера.

Определяет отображение строки с запросом о начальной
точке.

Начальная точка

Определяет отображение строки с запросом о конечной
точке.

Конечная точка

Разрешить разворот относи-
тельно оси X

Разрешить разворот относи-
тельно оси Y

Параметры схем-процедур с использованием шаблонов
"Тип линии поверхности"

Шаблоны "Тип линии поверхности" подобны шаблонам "Поверхность" в том, что
они используются для вставки компонентов, имеющих заданную глубину и
прямоугольную границу с заданными пользователем начальной и конечной точками.
Однако, при работе с шаблоном "Тип линии поверхности" граница не
заштриховывается, а заполняется широкой полилинией заданного типа. Если
добавляется новый компонент детали (или редактируется тот, который был создан
с использованием опции "Создать компонент") и при этом требуется задать схему,
в которой для вставки этого компонента в заданном направлении вида используется
шаблон "Тип линии поверхности", обратитесь за инструкциями к следующей таблице.

Описание

Имя параметра

Задает ключ слоя для слоя, которому назначена граница
компонента в заданном виде. Чтобы задать или изменить

Ключ слоя

3848 | Глава 46 Компоненты деталей

Описание

Имя параметра

Задает ключ слоя для слоя, которому назначено заполне-
ние компонента в заданном виде. Чтобы задать или изме-

Тип линий/Ключ слоя

нить ключ слоя или изменить существующий, щелкните

значок электронной таблицы (

), получив таким обра-

зом доступ к диалоговому окну "Выбор ключа слоя".

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип линии

варианта "Фиксированное значение" вводимое значение
для соответствующего параметра "Тип линий" будет при-
меняться ко всем строкам в таблице размеров данного
компонента. При выборе варианта "База данных" столбец
(с именем, задаваемым для соответствующего параметра
поля "Тип линий") будет добавлен к таблице компонентов,
позволяя вводить значения для индивидуальных размеров.

Этот параметр выводится, только если для "Типа линии"
выбран вариант "Фиксированное значение"; он задает
псевдоимя типа линии для всех размеров компонента.

Тип линии

Этот параметр выводится, только если для "Типа линии"
выбран вариант "База данных"; он задает имя столбца та-

Поле типа линии

блицы компонентов, в котором тип линии задается для
каждого размера.

Определяет отображение строки с запросом о начальной
точке.

Начальная точка

Определяет отображение строки с запросом о конечной
точке.

Конечная точка

Разрешить разворот относи-
тельно оси X

Разрешить разворот относи-
тельно оси Y

Создание и редактирование баз данных компонентов деталей | 3849

Параметры схем с использованием шаблонов "Верх
поверхности"

Шаблоны "Верх поверхности" подобны шаблонам "Поверхность" в том, что они
используются для вставки компонентов с заданной глубиной и прямоугольной
границей со штриховкой. Однако шаблон "Верх поверхности" предназначен для
компонентов (таких, как верхний слой бетона), которые накладываются на другой
объект или граничат с другим объектом, чем и определяется нижняя кромка
прямоугольника. Поэтому с помощью шаблона "Верх поверхности" вычерчиваются
только верхние и боковые ребра прямоугольника. Если добавляется новый компонент
детали (или редактируется тот, который был создан с использованием опции "Создать
компонент") и при этом требуется задать схему-процедуру, в которой для вставки
этого компонента в заданном направлении вида используется шаблон "Верх
поверхности", обратитесь за инструкциями к следующей таблице.

Описание

Имя параметра

Задает ключ слоя для слоя, которому назначена граница
компонента в заданном виде. Чтобы задать или изменить

Ключ слоя

Задает ключ слоя для слоя, которому назначено заполне-
ние компонента штриховкой в заданном виде. Чтобы за-

Ключ слоя (для штриховки)

дать или изменить ключ слоя, щелкните значок электрон-

ной таблицы (

), получив таким образом доступ к

диалоговому окну "Выбор ключа слоя".

Раскрывающийся список позволяет выбрать вариант
"Фиксированное значение" или "База данных". При выборе

Тип штриховки

варианта "Фиксированное значение" значение, вводимое
для соответствующего параметра "Масштаб", будет приме-
няться ко всем строкам в таблице размеров данного ком-
понента. При выборе варианта "База данных" столбец (с
именем, задаваемым для соответствующего параметра
"Штриховка") будет добавлен к таблице компонентов,
позволяя вводить значения для отдельных размеров.

Этот параметр выводится, только если для "Типа штрихов-
ки" выбран вариант "Фиксированное значение"; он задает

Псевдоимя штриховки

3850 | Глава 46 Компоненты деталей

Описание

Имя параметра

псевдоимя штриховки (из таблицы "Штриховки" данной
базы данных) для всех размеров компонента.

Этот параметр выводится, только если для "Типа штрихов-
ки" выбран вариант "База данных"; он задает имя столбца

Штриховка

таблицы компонентов, в котором тип штриховки задается
для каждого размера.

Определяет отображение строки с запросом о начальной
точке.

Начальная точка

Определяет отображение строки с запросом о конечной
точке.

Конечная точка

Разрешить разворот относи-
тельно оси X

Разрешить разворот относи-
тельно оси Y

Определение доступности базы данных
компонентов деталей

AutoCAD Architecture предоставляет базы данных компонентов деталей
(

AecDtlComponents.mdb

), созданные по стандарту CSI MasterFormat 2004. Можно

добавлять другие базы данных компонентов деталей, чтобы обеспечить соответствие
данных стандартам своей фирмы или требованиям конкретного проекта. Можно
также удалять базы данных из активного списка, если в конкретном проекте они не
нужны. Для данного проекта можно также управлять доступом пользователей ко
всем базам данных компонентов деталей или только к базам, относящимся к данному
проекту. Подробнее см. в

Задание для проекта баз данных компонентов деталей

на

стр. 359.

Определение доступности базы данных компонентов деталей | 3851

Добавление базы данных компонентов деталей к
имеющимся базам данных

Эта процедура используется для добавления базы данных к списку активных баз
данных компонентов деталей, компоненты которых могут быть выбраны для вставки,
копирования на палитру инструментов, или использованы для изменения уже
существующего инструмента.

Выберите пункт

➤

"Настройка".

В диалоговом окне "Настройка" нажмите на вкладке "AD-библиотека".

На странице AD-библиотеки выберите "Добавить/Удалить" для базы
данных компонентов деталей.

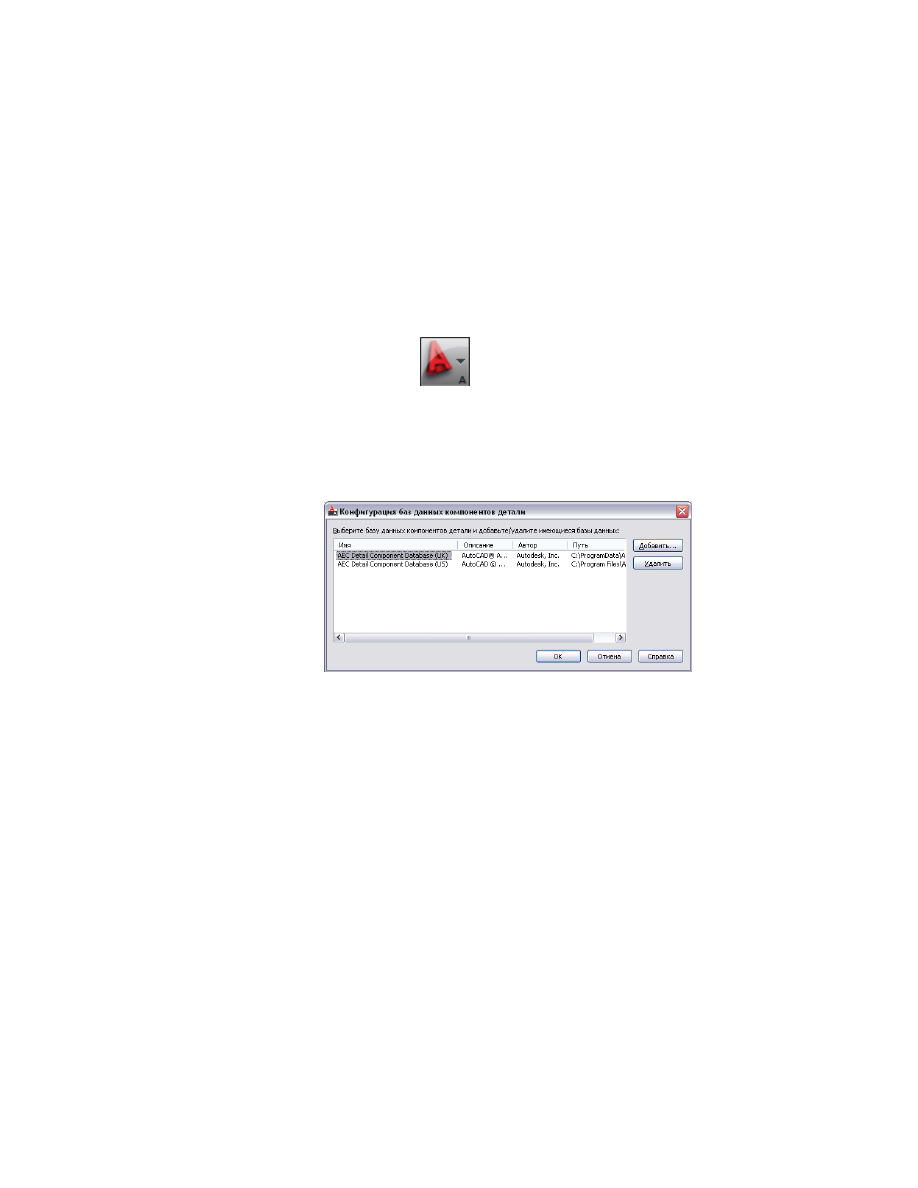

В диалоговом окне "Конфигурация баз данных компонентов деталей"
нажмите "Добавить".

3852 | Глава 46 Компоненты деталей

В окне обзора "Выберите базу данных компонентов" найдите базу
данных, которую собираетесь добавить, и нажмите "Открыть".

Выбранная база данных будет добавлена внизу списка в диалоговом
окне "Конфигурация баз данных компонентов деталей".

Дважды нажмите "OK".

Удаление базы данных компонентов деталей из списка
доступных баз данных.

Эта процедура используется для удаления базы данных из списка активных баз
данных компонентов деталей.

Выберите пункт

➤

"Настройка".

В диалоговом окне "Настройка" нажмите на вкладке "AD-библиотека".

На странице AD-библиотеки выберите "Добавить/Удалить" для базы
данных компонентов деталей.

Удаление базы данных компонентов деталей из списка доступных баз данных. | 3853

В диалоговом окне "Конфигурация баз данных компонентов деталей"
выберите базу данных, которую собираетесь удалить из списка, и
нажмите "Удалить".

Дважды нажмите "OK". Следует учесть, что при удалении верхней базы
данных из списка следующая база данных становится текущим
выделенным элементом в диалоговом окне "Диспетчер компонентов
деталей".

Присваивание прав доступа к базам данных
компонентов деталей в многопользовательской
среде

При работе в многопользовательском сети с размещением с библиотеками ключевых
заметок и деталей, расположенными на удаленном сервере, может понадобиться
одним пользователям дать разрешение на редактирование баз данных, а другим дать
доступ только для чтения. Для этого все пользователи должны иметь полномочия
на запись в папку, где установлены базы данных. Не имея полномочий на запись в
папку, пользователь не сможет открыть в этой папке никаких баз данных, поскольку
необходимый блокирующий файл не может быть создан от имени этого пользователя
вне зависимости от того, имеет ли пользователь полномочия на запись в саму базу
данных. Как только пользователи получают полномочия на запись в папку,
полномочия на доступ к отдельным базам данных (файлы *.mdb) могут быть
установлены для каждого пользователя в отдельности. Однако отметим, что такой
подход позволяет пользователям получать доступ для редактирования и к другим
файлам, находящимся в папке: чертежам, изображениям, XML-файлам схем-процедур,
если только для предотвращения этого на эти файлы не наложены индивидуальные
ограничения. При условии предпочтения хранения папки с библиотеками ключевых
заметок и деталей отдельно от других библиотек, установленных вместе с программой

3854 | Глава 46 Компоненты деталей

AutoCAD Architecture, полномочия "на запись" не будут предоставлены каждому
пользователю ко всем библиотекам.

Слияние старых и новых баз данных компонентов
деталей

Если изменена одна из установленных по умолчанию баз данных компонентов
деталей, которые были поставлены с предыдущей версией AutoCAD Architecture,
можно перенести сделанные изменения в соответствующие базы данных текущей
версии с помощью утилиты "Перенос баз данных компонентов деталей/ключевых
заметок". Подробные инструкции даны в разделе

Перемещаемые базы данных

компонентов деталей и ключевых заметок

на стр. 4311.

ВНИМАНИЕ

Начиная с версии AutoCAD Architecture 2011, поставляемые с

программой базы данных деталей и ключевых заметок для США соответствуют
стандарту MasterFormat 2004 Института строительных спецификаций (CSI). Не
поддерживается использование утилиты переноса из баз данных компонентов
деталей/ ключевых заметок для переноса пользовательских настроек из базы
данных, использующей стандарт CSI MasterFormat 95 (как в Autodesk Architectural
Desktop 2007 и предыдущих версиях). Утилита не позволяет выполнить перенос
пользовательских записей из старой базы данных и может ошибочно заменить
записи в новой базе данных данными в формате MasterFormat 95. Если требуется
использовать в текущей версии AutoCAD Architecture базу данных в формате
MasterFormat 95, можно загрузить ее в соответствии с описанием в разделах

Добавление базы данных компонентов деталей к имеющимся базам данных

на стр.

3852 или

Добавление базы данных ключевых заметок

на стр. 3911. Обратите внимание,

что для нормальной работы база данных прежних версий должна размещаться
вместе с библиотекой предыдущей версии и должна сохранять структуру папок
библиотеки. Устаревшие базы данных компонентов деталей не поддерживают
библиотеку деталей для США в формате версии 2008 или более поздней версии.
Точно так же, база данных ключевых заметок предыдущей версии не добавляет
автоматически ключевые заметки к содержимому базы данных деталей для США
в формате версии 2008 или более поздней версии. Ключевые заметки добавляются
только к компонентам деталей предыдущих версий или к деталям в чертежах
предыдущих версий программы. Утилиту переноса из баз данных компонентов
деталей/ ключевых заметок по-прежнему можно использовать для переноса записей
из базы данных в формате CSI MasterFormat 95 в другую базу данных.

Слияние старых и новых баз данных компонентов деталей | 3855

Инструменты аннотаций
и ключевых заметок

Инструменты аннотаций позволяют легко добавлять многострочные текстовые аннотации с выносками
или без выносок, ключевые заметки с автоматическим назначением масштаба и слоя ключа, а также
линии сечения с одиночными или двойными разрывами, позволяющими маскировать или обрезать
расположенные ниже объекты. Многострочные атрибуты, используемые в многовидовых блоках,
можно редактировать. Можно создать множество видов многострочных выносок и манипулировать
ими. Масштабирование аннотаций позволяет печатать аннотации одинаковой высоты или размера
при различных заданных масштабах аннотаций. Конфигурации экранных представлений можно
также связать с определенными масштабами аннотаций и переносить задействованные масштабы
аннотаций из одного AD-объекта в другой AD-объект. Инструменты ключевых заметок поддерживают
как запись ключевых заметок ссылок, так и запись ключевых заметок листов. Можно выбирать
вставляемые ключевые заметки вручную либо применять предварительно заданные ключевые заметки
на различных уровнях: объект, компонент объекта, линии двухмерного (2D) разрезы/фасада или
компонент детали.

Основной инструмент аннотаций

В системе AutoCAD Architecture для добавления в чертежи аннотаций указанных ниже
типов используется один и тот же настраиваемый инструмент аннотаций.

■

Многострочные текстовые примечания с одиночными или многострочными
выносками

■

Символьные заметки с атрибутами

■

Ключевые заметки ссылок

■

Ключевые заметки листов

■

Марки разрывов

3857

Конкретный вид аннотации, ее внешний вид и другие характеристики определяются
доступными для редактирования значениями, представленными в таблице "Свойства
инструментов", доступ к которой возможен из контекстного меню инструмента.
Масштаб создаваемых объектов аннотаций определяется заданным масштабом
аннотаций.

Вместе с программой поставляется несколько стандартных (задаваемых по
умолчанию) версий инструмента аннотаций, каждая из которых предоставляет
отличную от других конфигурацию таблицы "Свойства инструмента". В зависимости
от того, как установлена система, в рабочей среде может быть один или нескольких
таких инструментов (или их версий с локальной адаптацией), содержащихся в
палитрах инструментов аннотаций. Эти инструменты содержатся также в Каталоге
инструментов и каталоге "Инструменты документирования" в Библиотеке
компонентов. Пользуясь функцией i-drop

, можно скопировать любой из этих

инструментов в палитру инструментов в рабочей среде и адаптировать его к
требованиям конкретного проекта.

Основной инструмент аннотаций позволяет выполнять вставки либо текстовых
аннотаций, либо аннотаций в рамках. В обоих случаях можно создавать аннотацию
с выноской, визуально связывающей аннотацию с конкретным объектом или
определенной точкой в чертеже, или без выноски. Инструмент аннотаций
поддерживает также вывод ключевых заметок, при котором предварительно заданная
ключевая заметка извлекается из базы данных либо методом непосредственного
выбора, либо автоматически в соответствии с объектом, выбранным на чертеже. Как
правило, текстовые аннотации используются для вывода ключевых заметок ссылок,
а аннотации в рамках - для вывода ключевых заметок листов. Однако инструмент
аннотаций располагает множеством различных стилей отображения аннотаций,
например, марок разрывов.

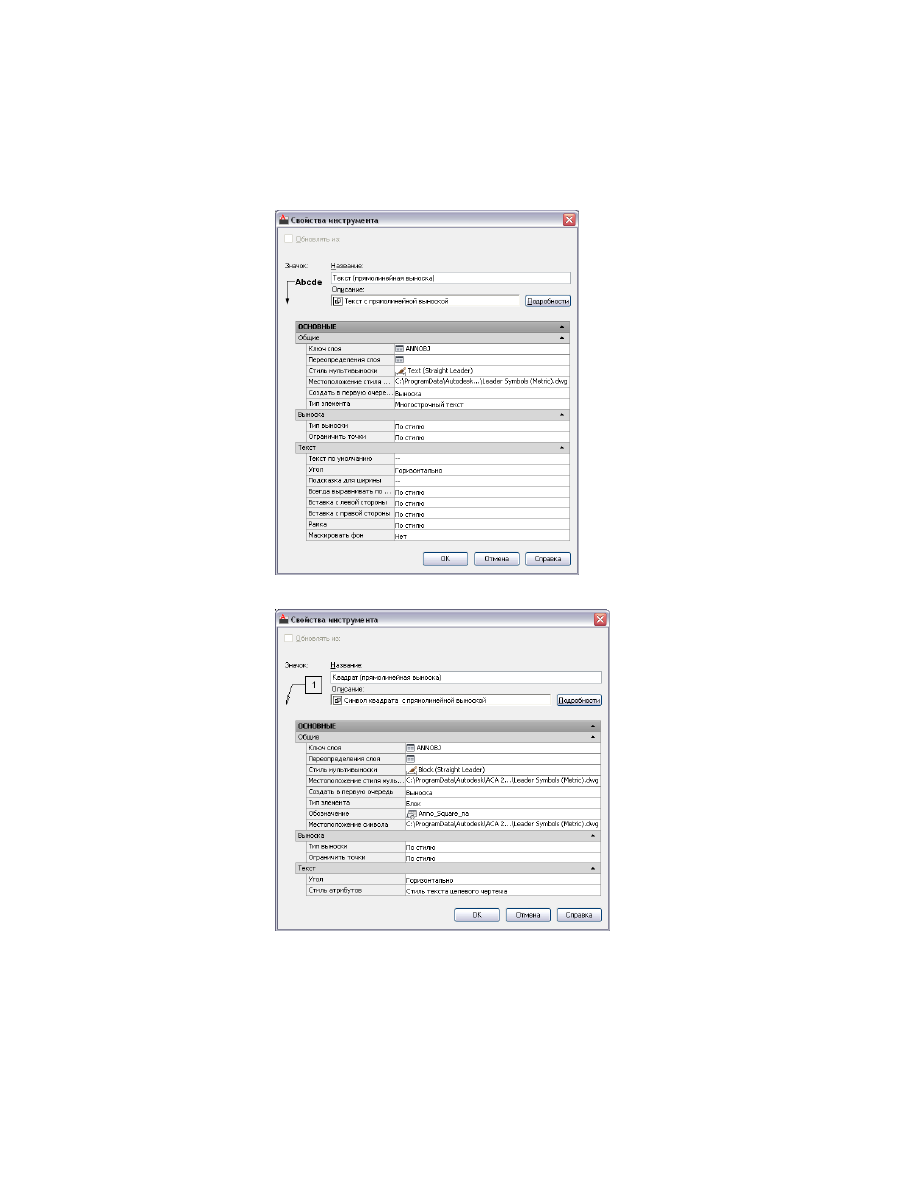

Свойства инструмента аннотаций

На приведенных ниже чертежах представлены настройки таблицы "Свойства
инструмента" для двух из имеющихся стандартных версий инструмента аннотаций:
инструмента "Текст (прямолинейная выноска)" для текстовых аннотаций и
инструмента "Квадрат (прямолинейная выноска)" для аннотаций в рамках. Обратите
внимание на различные значения "Типа элемента" в категории "Общие". Если типом
элемента является многострочный текст (Мтекст), то в категории "Текст"
отображаются дополнительные настройки. Аналогично, когда типом элемента
является "Блок", настройки отображаются в категориях "Символ" и "Местоположение
символа". Настройки, выполняемые в категории "Выноска", также изменяются в
зависимости от текущего значения, присвоенного типу "Выноска".

3858 | Глава 47 Инструменты аннотаций и ключевых заметок

В следующей таблице перечисляются и описываются свойства инструмента аннотаций,
которые могут быть сконфигурированы с помощью таблицы "Свойства инструмента".
После того, как аннотация вставлена в чертеж, свойства аннотации или ее выноску
можно изменять с помощью соответствующей палитры свойств. Подробнее об
изменении текста в уже имеющейся аннотации см. в

Редактирование текстовых

аннотаций

на стр. 3877.

Описание

Категория свойства/имя

Указывается ключ слоя для того слоя, которому назначает-
ся аннотация. Чтобы изменить ключ, щелкните на текущем

Общие/Ключ слоя

значении (значением по умолчанию является ANNOBJ);
откроется диалоговое окно "Выбор ключа слоя".

Указывается одно или несколько переопределений ключа
слоя. Для получения доступа в диалоговое окно "Выбор
переопределений слоя" щелкните на значке.

Общие/Переопределение
слоя

Задаётся стиль мультивыноски для аннотации. К возмож-
ным стилям относятся "Текст", "Блок" и "Стандартный".

Стиль мультивыноски

Возможными значениями являются "Мтекст" (для основных
многострочных текстовых заметок и ключевых заметок

Общие/Тип элемента

ссылок) или "Блок" (для символов с атрибутами и ключевых
заметок листов). При вставке объекта Мтекст с использо-
ванием параметров по умолчанию выводится подсказка
о необходимости указать ширину текста.

Отображается только в том случае. если "Типом элемента"
является "Блок"; в данном свойстве указывается символ

Общие/Обозначение

блока (форма рамки), подлежащий использованию в анно-
тации. В случае ключевых заметок листов блок содержит
автоматически обновляемое значение, определяющее
формат ключевой заметки и либо представляющим кон-
кретную ключевую заметку, либо служащим в качестве
объекта-заместителя. Значение заместителя впоследствии
заменяется какой-нибудь ключевой заметкой, связанной
с выбранным объектом или компонентом, или ключевой
заметкой, выбранной вручную в процессе вставки. Более
подробную информацию см. в разделе

Конфигурирование

инструмента аннотации для записи ключевых заметок

на

стр. 3881.

3860 | Глава 47 Инструменты аннотаций и ключевых заметок

Описание

Категория свойства/имя

Местоположение файла чертежа, содержащего указанное
обозначение. Щелкните на "Свойстве" и с помощью опции

Общие/Местоположение
обозначения

"Обзор" в раскрывающемся списке определите местопо-
ложение файла и введите путь к нему. Если данное свой-
ство не определено (--), то перечисляются только те блоки
(рамки), которые находятся в файле текущего чертежа.

Возможные значения - "Нет", "Прямая" и "Сплайн".

Выноски/Тип выноски

По умолчанию значение, соответствующее данному
свойству, не задано (--), и используется стиль размера,

Выноски/Стиль размера вы-
носки

определенный в текущем чертеже. В качестве альтернати-
вы можно нажать мышью на свойстве и выбрать стиль из
выпадающего списка. В стиле определяется вид наконеч-
ников выносок и варианты текстов, которые заданы во
вкладке "Текст" стиля.

Указывается местоположение стиля размера в том случае,
если он не совпадает с принятым в чертеже. Щелкните на

Выноски/Местоположение
стиля размера выноски

свойстве и с помощью опции "Обзор" в раскрывающемся
списке определите местоположение выбранного стиля и
введите путь к нему. Если данное свойство не определено
(--), то используются только те стили, которые имеются в
текущем чертеже.

В данном свойстве, отображаемом только если тип вынос-
ки задан, указывается, установлен ли предел количества

Выноски/Предел количества
точек

точек в выноске. Если значение не указано (--), использу-
ется параметр выноски, принятый в текущем чертеже.

В данном свойстве, отображаемом только если в качестве
значения параметра "Предел количества точек" указано

Выноски/Максимальное ко-
личество точек

"Да", указывается максимально допустимое количество
точек, которое может быть включено в выноску перед
вставкой текста или символа. Если значение не указано,
используется параметр выноски, принятый в текущем
чертеже.

Отображается только в том случае, если "Типом элемента"
является "Мтекст". Для основных текстовых заметок данное

Текст/Текст по умолчанию

значение не определено (--), и текст вводится после того,

Основной инструмент аннотаций | 3861

Описание

Категория свойства/имя

как сделана вставка. Для ключевых заметок ссылок значе-
нием должно являться поле ключевой заметки-заместите-
ля. Затем вместо заместителя подставляется некая ключе-
вая заметка, связанная с выбранным объектом или компо-
нентом, или ключевая заметка, выбранная вручную в
процессе вставки. Более подробную информацию см. в
разделе

Конфигурирование инструмента аннотации для

записи ключевых заметок

на стр. 3881.

Указывается угол ориентации многострочного текста или
текста атрибута. Значением по умолчанию является "При-

Текст/Угол

нудительно горизонтально", Другими вариантами, которые
можно выбрать из раскрывающегося списка, являются
"Согласно вставке" (в этом случае активизируется поворот
текста на угол последнего сегмента выноски) и "Правиль-
ное считывание" (в этом случае текст всегда располагается
правой стороной кверху независимо от угла поворота).

Отображается только если в качестве значения "Тип эле-
мента" выбран "Блок"; здесь указывается, используется ли

Текст/Атрибут стиля

для текста атрибута, расположенного внутри символа-
рамки, стиль текста разрабатываемого чертежа либо стиль,
заданный маркой атрибутов.

Указывает, выводится ли подсказка о необходимости зада-
ния ширины аннотации. Если значение не указано (--), ис-

Текст/Подсказка о ширине

пользуется параметр выноски, принятый в текущем черте-
же.

Отображается только если в качестве значения "Типа
элемента" задано "Мтекст", а значение "Типа выноски" от-

Текст/Всегда выравнивать
по правому краю

лично от "Нет; здесь указывается, всегда ли выполняется
выравнивание по правому краю каждого слова в тексте
аннотации. Если значение не указано (--), используется
параметр выноски, принятый в текущем чертеже.

Отображается только если значение "Типа элемента"
равно "Мтекст", а значение "Типа выноски" отлично от

Текст/Присоединение с ле-
вой стороны

"Нет; здесь указывается, присоединяется ли текст к вынос-
ке, расположенной слева от него. Данный параметр можно
выбирать из раскрывающегося списка. Если значение не

3862 | Глава 47 Инструменты аннотаций и ключевых заметок

Описание

Категория свойства/имя

указано (--), используется параметр выноски, принятый в
текущем чертеже.

Отображается только при значении "Типа элемента", рав-
ном "Мтекст" и при значении "Типа выноски", отличном

Текст/Присоединение с
правой стороны

от "Нет; данное свойство определяет, присоединяется ли
текст к выноске, расположенной справа от него. Данный
параметр можно выбрать из раскрывающегося списка.
Если значение не указано (--), используется параметр вы-
носки, принятый в текущем чертеже.

Отображается только при значении "Типа элемента", рав-
ном "Мтекст" и при значении "Типа выноски", отличном

Текст/Подчеркивание ниж-
ней строки

от "Нет; здесь указывается, присоединяется ли выноска к
тексту в виде подчеркивания нижней строки текста. Если
значение не указано (--), используется параметр выноски,
принятый в текущем чертеже.

Отображается только при значении "Типа элемента", рав-
ном "Мтекст" и при значении "Типа выноски", отличном

Текст/Рамка

от "Нет; здесь указывается, заключается ли текст в рамку.
Если значение не указано (--), используется параметр вы-
носки, принятый в текущем чертеже.

Отображается только при значении "Типа элемента", рав-
ном "Мтекст"; здесь указывается, нанесен ли текст на не-

Текст/Фон маскирования

прозрачный фон, маскирующий объекты под ним. По
умолчанию присваивается значение "Нет".

Редактирование многострочных атрибутов в многовидовых блоках

Многострочные атрибуты в многовидовых блоках можно редактировать, изменяя
положение или конфигурацию текста с помощью ручек. Измените ширину и привязку
в атрибутах многострочного текста, чтобы улучшить вид компоновки текста
аннотаций на чертежах. Например, можно изменить атрибуты марки помещения,
чтобы поместить текст внутри границ помещения.

Отображение ручек редактирования привязки атрибута

Эта процедура предназначена для отображения ручек ширины и привязки атрибута
многострочного текста, а также его ручек стандартного положения, угла поворота
и выхода из режима редактирования.

Основной инструмент аннотаций | 3863

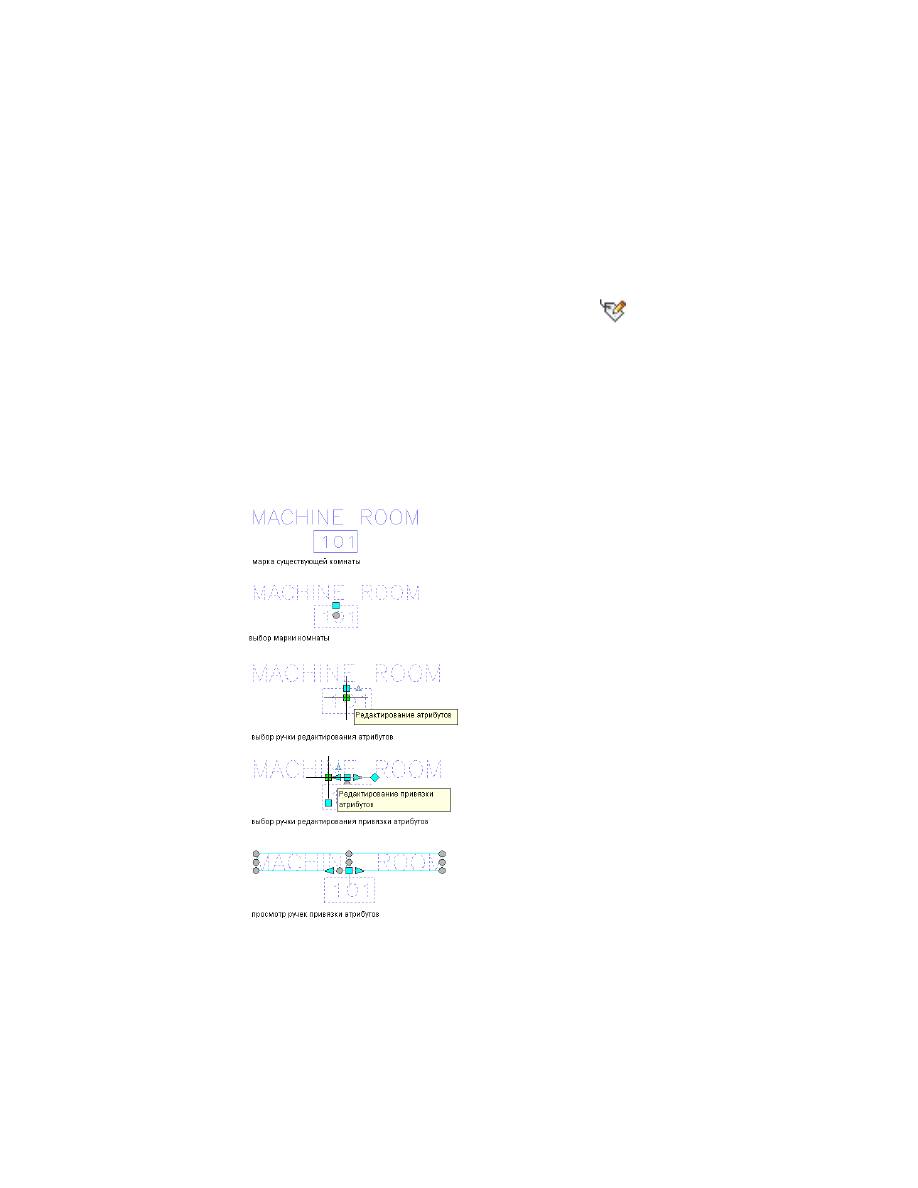

Выберите существующую марку.

На экране появятся ручки местоположения атрибута и редактирования
атрибутов.

Выберите ручку редактирования атрибутов.

Или же можно щелкнуть на вкладке "Марка"

➤

панели

"Редактирование"

➤

"Редактировать атрибуты"

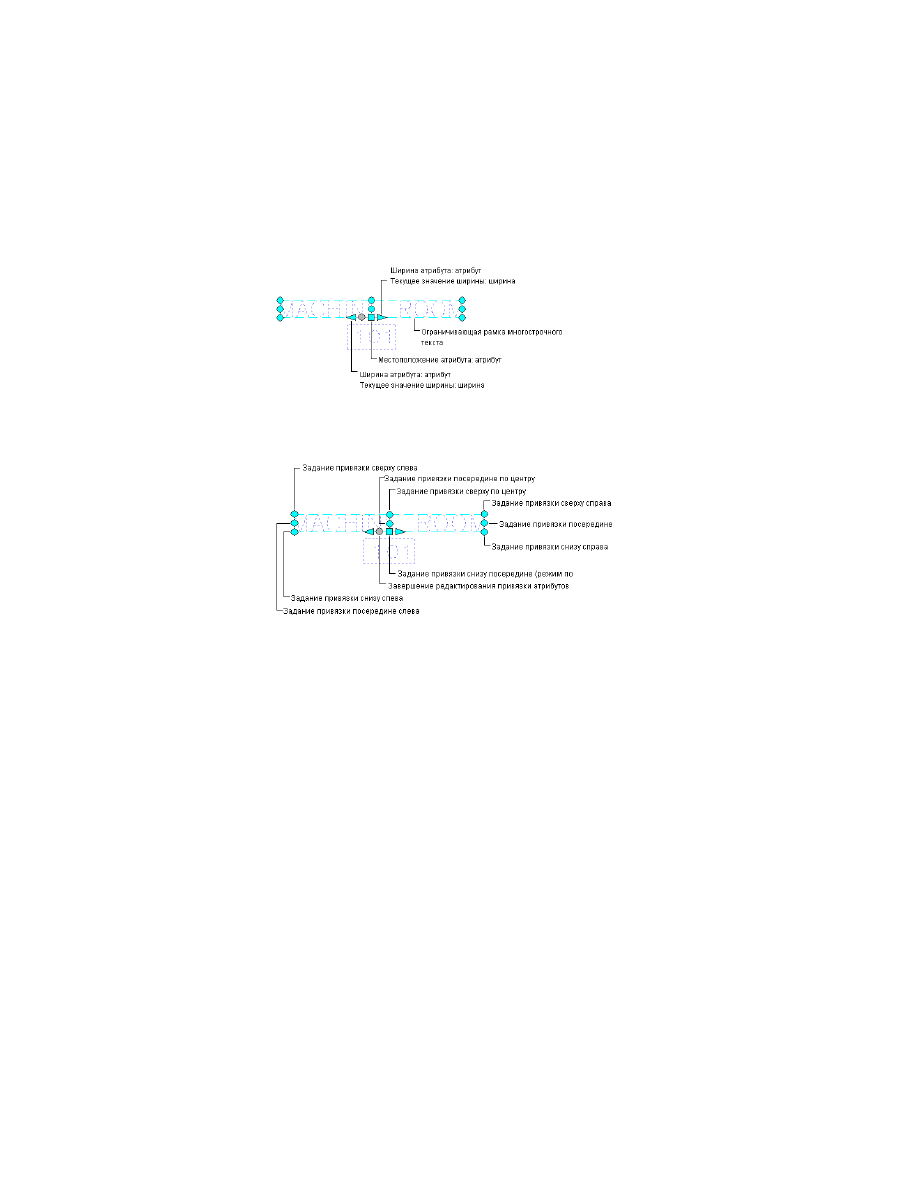

На экране появятся ручки поворота, ширины атрибута, редактирования
привязки атрибута и выхода из режима редактирования атрибутов.

Выберите ручку редактирования привязки атрибута.

На экране появятся восемь ручек привязки текстового поля и выхода
из режима редактирования привязки атрибута.

После редактирования ширины или привязки атрибута, выберите выход
из режима привязки атрибута, а затем выберите выход из режима
редактирования атрибутов, чтобы сохранить изменения.

3864 | Глава 47 Инструменты аннотаций и ключевых заметок

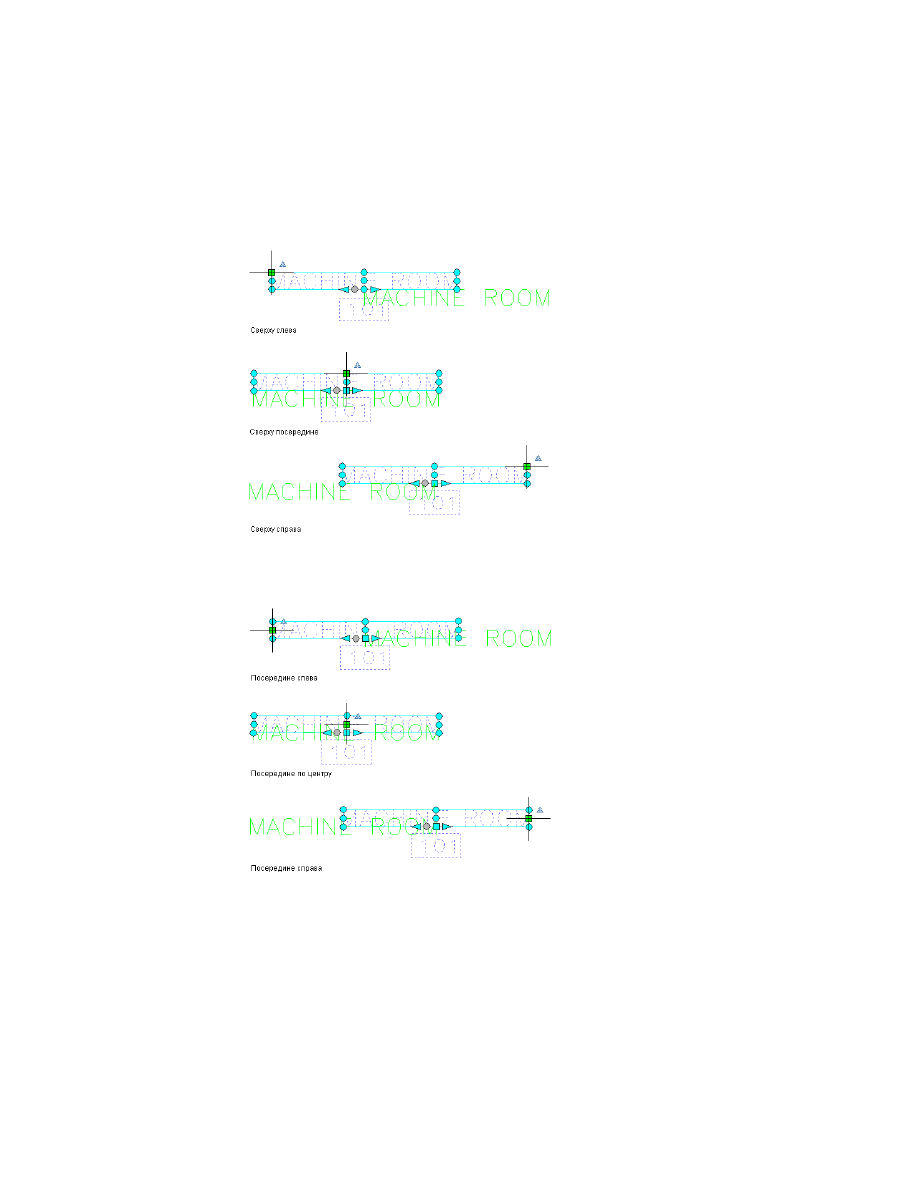

На следующем рисунке показаны результаты задания 3 верхних ручек в качестве
текущей привязки атрибута многострочного текста. Текстом зелёного цвета показано,
как будет изменено положение атрибута многострочного текста.

На следующем рисунке показаны результаты задания 3 средних ручек в качестве
текущей привязки атрибута многострочного текста. Текстом зелёного цвета показано,
как будет изменено положение атрибута многострочного текста.

3866 | Глава 47 Инструменты аннотаций и ключевых заметок

AutoCAD Architecture 2011. Руководство пользователя (глава 41-47) - часть 9
