Добавление классификаций к стилю 2D фасада

Эта процедура используется для определения классификаций любого определения
классификации, применяемого к стилю 2D фасада.

Более подробную информацию о создании и применении определений классификации
см. в разделе

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Объекты документации" и "Стили 2D
разрезов/фасадов" и выберите стиль, который требуется изменить.

Перейдите на вкладку "Классификации".

Классификацией по умолчанию во всех определениях классификации
является "Неопределенная". Если не указаны никакие определения
классификации, то ни одно из них не применяется к стилям 2D фасадов.

По каждому определению классификации выберите классификацию,
которую следует применить к текущему стилю 2D фасада.

Дважды нажмите "OK".

Изменение слоя, цвета и типа линии в стиле 2D фасада

Эта процедура используется для изменения следующих свойств экранного
представления стиля 2D фасада:

■

Видимость (компонент включен или выключен)

■

Графические свойства по материалам

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Добавление классификаций к стилю 2D фасада | 3643

ПРИМЕЧАНИЕ

Графические компоненты пользователя в графических свойствах

идентичны тем, которые перечислены на вкладке "Компоненты" диалогового окна
"Стили 2D разрезов/фасадов". Подробнее о пользовательских экранных
компонентах см. в разделе

Добавление экранного компонента к стилю 2D фасада

на стр. 3633.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Перейдите на вкладку "Графические свойства".

Выберите "Стиль 2D разреза/фасада" в качестве источника свойств и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент для изменения и выберите другой установочный
параметр для свойства.

Выберите опцию "По материалу" для любого компонента, при
отображении которого требуется использовать графические свойства
материалов, назначенные объектам фасада.

ПРИМЕЧАНИЕ

Определение материала назначается не всем экранным

компонентам 2D фасада. Например, компоненты "Скрытие" и
"Удаление" не могут быть активизированы по материалу. Для
получения списка всех графических компонентов и соответствующих
компонентов материала см. раздел

Экранные компоненты 2D и 3D

фасадов и материалы

на стр. 3634.

Дважды нажмите "OK".

Присоединение примечаний и файлов к стилю 2D фасада

Эта процедура используется для ввода примечаний и присоединения файлов ссылок
к стилю 2D фасада. Кроме того, можно редактировать примечания, а также
редактировать или отсоединять файлы ссылок, присоединенные к стилю.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

3644 | Глава 41 Фасады

Перейдите на вкладку "Общие".

Чтобы добавить описание к 2D фасаду, введите текст описания в поле
"Описание".

Нажмите "Примечания".

Чтобы добавить или отредактировать примечание, нажмите
"Примечания" и введите нужный текст.

Чтобы присоединить, отредактировать или отсоединить справочный
файл, выберите вкладку "Справочные документы":

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

редактировать описание к файлу
ссылок,

дважды щелкните на имени файла
ссылок для запуска приложения.

отредактировать файл ссылок,

Нажмите "OK" после завершения
редактирования.

выберите имя файла, нажмите "Уда-
лить", а затем "ОК".

удалить файл ссылки,

Дважды нажмите "OK".

Присоединение примечаний и файлов к стилю 2D фасада | 3645

Проекция скрытой линии

Можно создать плоские 2D проекции со скрытыми фоновыми линиями из 3D вида объектов на
чертеже. Команда "Проекция со скрытыми линиями" позволяет быстро получить разрезы и фасады
объектов на чертежах, которые не обновляются автоматически при внесении изменений в 3D модель.

Проекция скрытой линии

Можно создать плоские 2D проекции со скрытыми фоновыми линиями из 3D вида
объектов на чертеже. Команда "Проекция со скрытыми линиями" позволяет быстро
получить разрезы и фасады объектов на чертежах, которые не обновляются
автоматически при внесении изменений в 3D модель.

Создание проекции со скрытыми линиями

Используйте эту процедуру для создания 2D графики из 3D вида одного или более
объектов на чертеже. Создаваемая 2D графика является плоскостным представлением
объектов в текущем 3D виде со скрытыми фоновыми линиями. Используйте команду
"Проекция со скрытыми линиями" для быстрого получения 2D фасадов и разрезов.

После создания фасада или разрезы с помощью проекции со скрытыми линиями можно
заштриховать или затонировать разрезанные участки. Проекции со скрытыми линиями
можно также использовать для получения подробных чертежей. Для получения более
подробных сведений о создании фасадов и разрезов см.

Работа с фасадами

на стр. 3579

Разрезы

на стр. 3507.

При создании проекций со скрытыми линиями выбираемые 3D объекты копируются
и объединяются в безымянный (называемый также анонимным) 2D блок. Безымянный
блок можно вставить в текущий 3D вид вашего чертежа или поместить параллельно
плоскости

для получения вида сверху. Можно редактировать или расчленять

вставленный блок. Если требуется вставить этот блок в другой чертеж в качестве

3647

поименованного блока, то этот блок нужно определить. Более подробные сведения
о вставке блоков см. в разделе "Вставка блоков" в справочной системе AutoCAD.

СОВЕТ

Самый быстрый способ найти и просмотреть какую-либо тему AutoCAD -

это выбрать вкладку "Поиск" в окне "Справка", выбрать параметр "Искать только
заголовки", а затем скопировать и вставить или ввести с клавиатуры название темы
AutoCAD и нажать кнопку "Список тем".

ПРИМЕЧАНИЕ

2D проекции со скрытыми линиями не связаны динамически с

объектами 3D вида. Следовательно, при редактировании исходного объекта или
объектов в 3D виде, 2D графика не меняется. Необходимо отредактировать или
заново создать проекцию скрытых линий, чтобы отразить все изменения, которые
были внесены в исходные объекты.

Откройте нужную для работы панель инструментов и выберите
инструмент проекции со скрытыми линиями.

Инструмент проекции со скрытыми линиями можно найти с помощью
опции "Вспомогательные средства" в меню "Каталог инструментов".
Более подробную информацию см. в разделе

Обзор Библиотеки

компонентов

на стр. 151.

Возможные альтернативные действия: нажмите кнопку вкладки

"Главная"

➤

панели "Разрез и фасад"

➤

"Проекция со скрытыми

линиями"

В 3D виде выберите один или более объектов, которые нужно
использовать для создания проекции со скрытыми линиями, и нажмите

ENTER

Укажите точку вставки на текущем чертеже для 2D проекции со
скрытыми линиями.

Укажите точку вставки для 2D проекции со скрытыми линиями на
чертеж.

■

Нажмите

ENTER

для вставки 2D блока в вид сверху.

■

Введите

(нет) для вставки 2D блока в текущий вид.

3648 | Глава 42 Проекция скрытой линии

AD-размеры

AD-размеры представляют собой объекты ассоциативной аннотации, которые используются для
представления измерений объекта здания, например ширины стены или высоты балки. Внешним
видом размеров управляют стили, с их помощью можно настроить размеры для различных видов
чертежа или в соответствии со стандартами предприятия или страны.

AD-размеры

В AutoCAD Architecture используются различные способы задания размеров объектам
и точкам на чертеже. AD-размеры можно связать с объектами или использовать для
задания размеров пользовательским точкам. При создании ассоциативных размеров
значения размеров изменяются при изменении измерений объектов.

Компоненты AD-размеров

Использование ручек для изменения AD-размеров

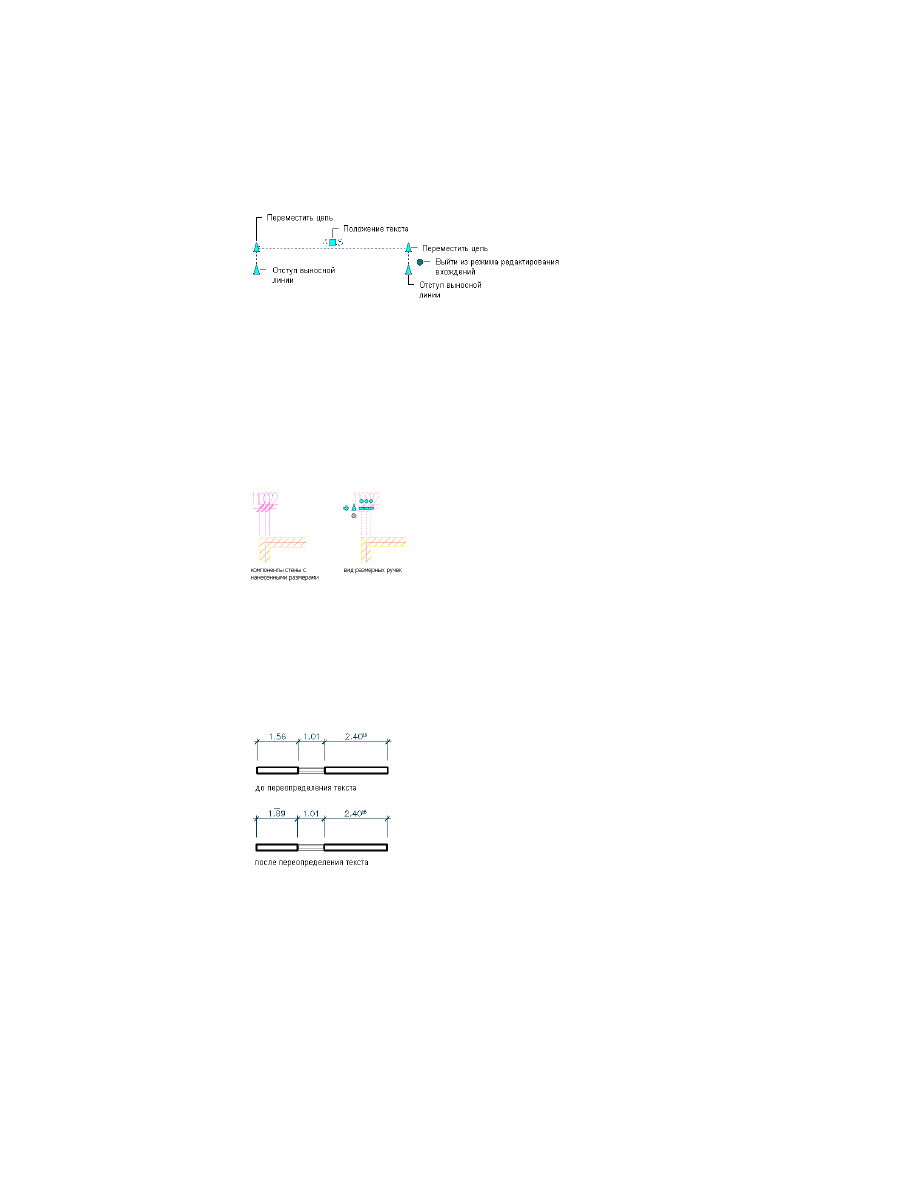

При выборе AD-размера отображаются различные ручки. Ручки можно использовать
для добавления или удаления размерных точек, перемещения цепей размеров,
изменения смещения выносных линий и переопределения размеров компонентов
стен.

3649

Ручки AD-размеров

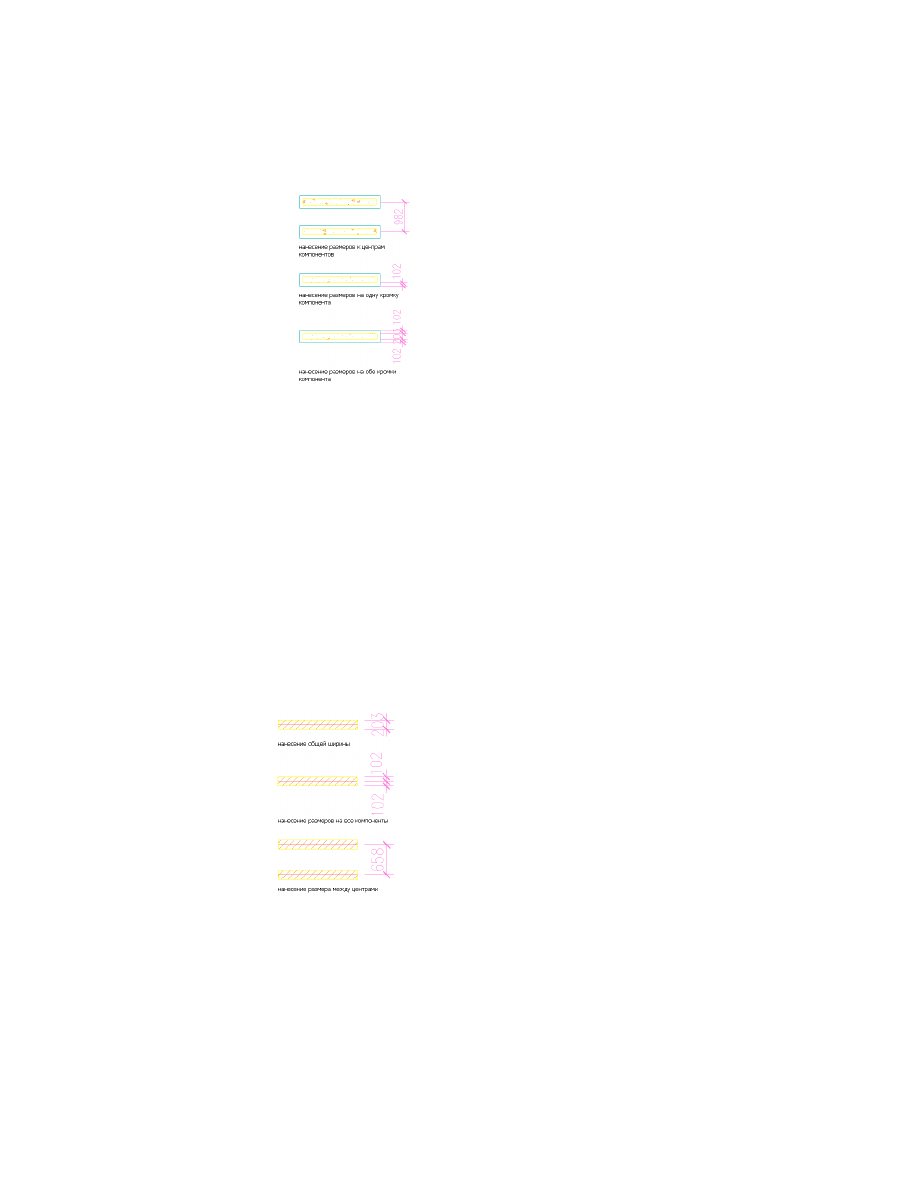

Задание размеров компонентов стен

При задании размеров компонентов стен в качестве размерной точки можно
использовать центр компонентов или одну из его сторон. Например, можно задать
размер компонента стены от его центра или от одной из кромок. Можно также
задавать размер компонентов стен в соответствии с их несущей функцией.

Ручки отдельных размерных точек компонентов стен позволяют переопределять
стилевые размерные точки на стенах.

Ручки размеров компонентов стен

Переопределение значений размеров

Значения размеров в AD-размерах рассчитываются по фактическим размерам
связанных объектов. Переопределить значение можно с помощью ввода значения
вручную. Подробную информацию см. в разделе

Переопределение значений размеров

и сокрытие размерных сегментов.

на стр. 3706.

Замена текста размера новым

3650 | Глава 43 AD-размеры

Параметры размеров и их использование

В AutoCAD Architecture можно задавать размеры точек объектов, указанных в стиле
AD-размеров, выбранных точек объектов на чертеже, или определенных
пользователем точек. При измерении объекта связанные с ним AD-размеры
обновляются. Пользовательские точки не являются ассоциативными, поэтому, при
необходимости, размеры для этих точек необходимо изменять вручную.
Дополнительно к AD-размерам можно использовать размеры AutoCAD. В следующей
таблице перечислены различия методов задания размеров:

AD-размер может содержать ассоциативные и неассоциативные точки. Например,
можно создать AD-размер для стены, многовидового блока, представляющего сток
в полу, и пользовательских точек, указанных в любом месте чертежа.

Ассоциативные размеры выбираемых объектов

Ассоциативные AD-размеры представляют собой стилевые объекты аннотаций,
которые автоматически обновляются при изменении связанного объекта. Стиль
AD-размеров задает размерные точки, определяющие, какие измерения отображаются
для каждого объекта, к которому можно применить стиль для проставления размеров.

В примере ниже в качестве точек проставления размеров в стиле заданы длины стен,
ширина проемов и пересечения стен. При увеличении ширины двери размеры
обновляются с учетом новых измерений.

Ассоциативные размеры стен

Можно определить стили для отдельных типов объектов. Например, один стиль
AD-размеров для стен будет определять отображение размеров длин, максимальных
значений ширины проемов окон в стенах и пересечениях стен. Другой стиль

Параметры размеров и их использование | 3651

AD-размеров формообразующих элементов будет определять кромки
формообразующих элементов и центр в качестве размерных точек.

Полный список объектов, для которых можно задать размерные точки в стилях
AD-размеров, см. в разделе

Ассоциативные размеры объектов

на стр. 3655.

ПРИМЕЧАНИЕ

Можно задавать размеры AD-объектам во внешних ссылках, даже

при высоком уровне вложенности. Это удобно в больших чертежах проекта, в
которых детали здания находятся в различных файлах чертежей.

Для различных видов можно определить различные размерные точки. Например, в
виде "План без подробностей" можно использовать только размеры между крайними
элементами здания, а в виде "План с подробностями" - размеры длин стен и проемов
в стенах.

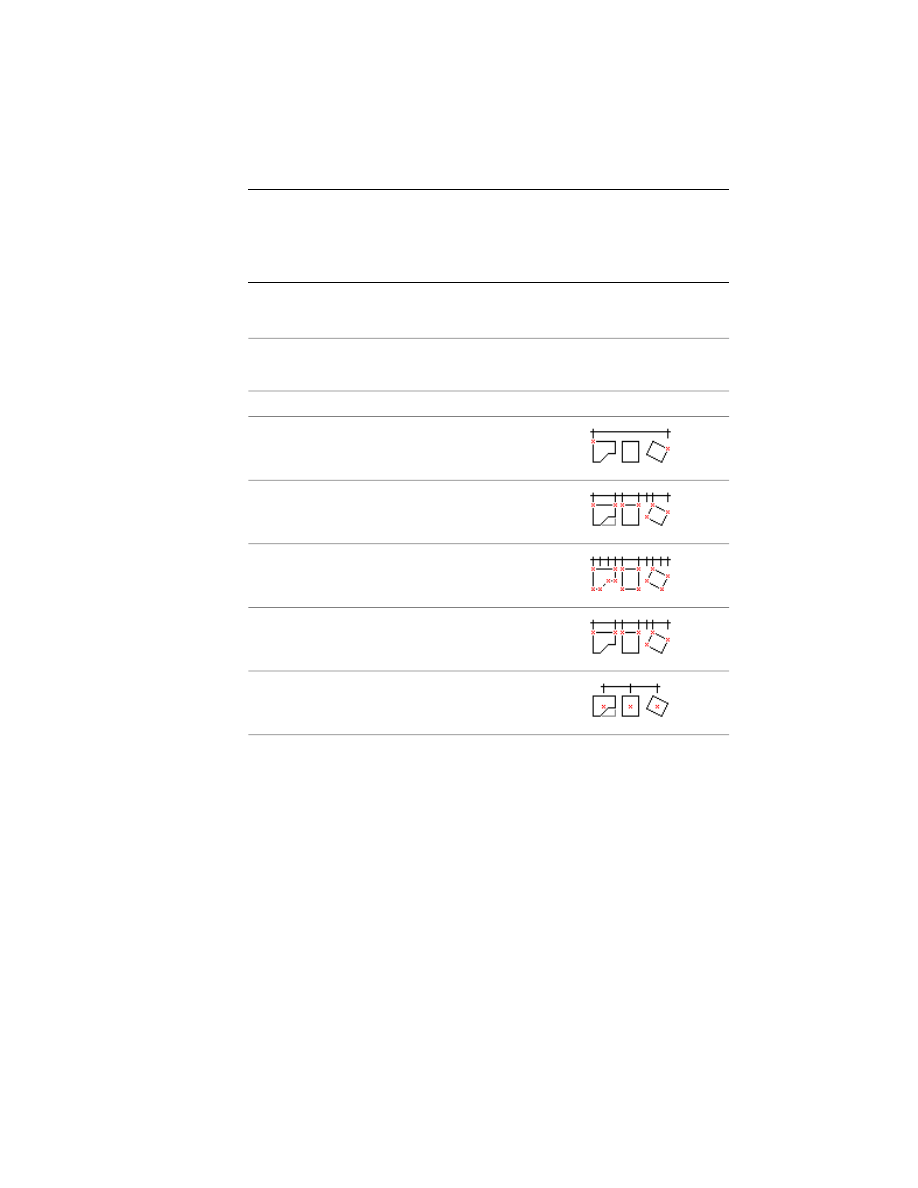

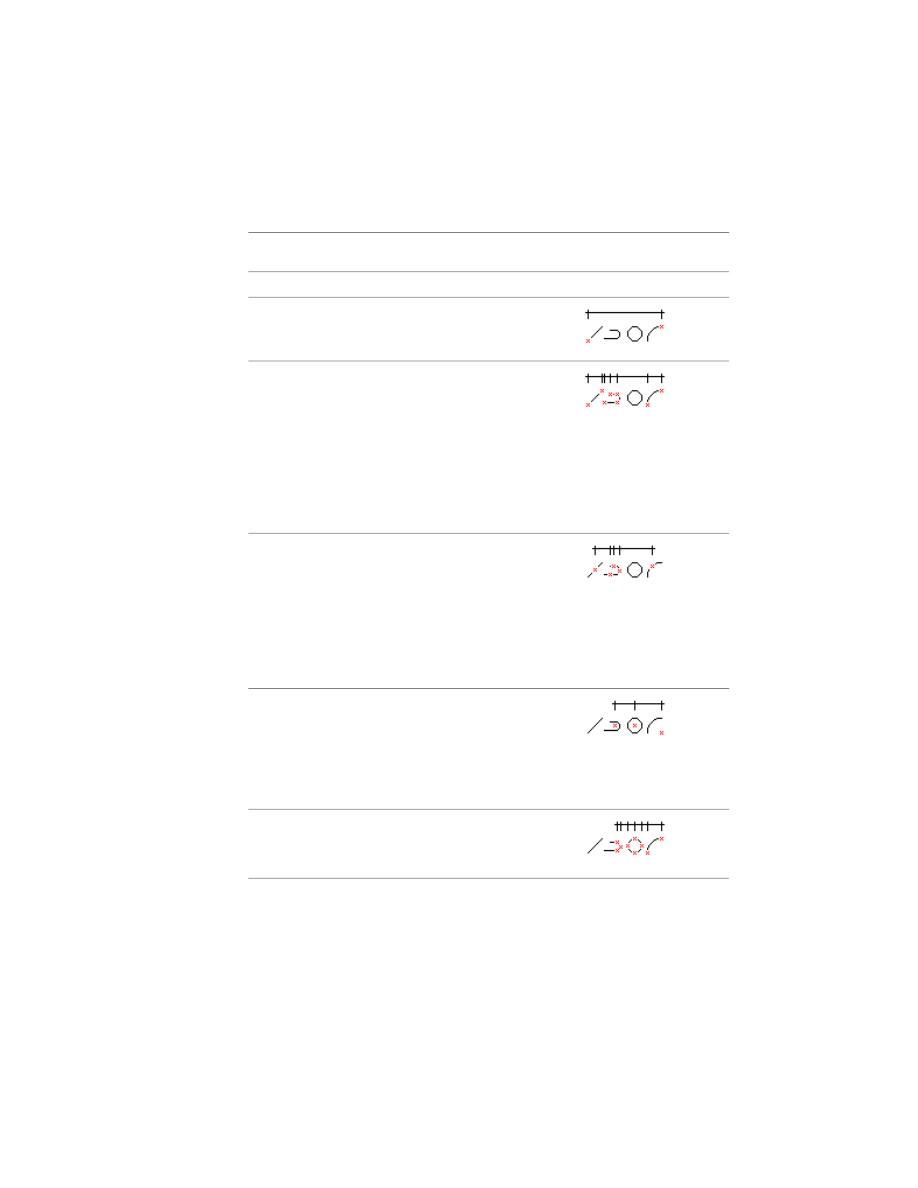

В стиле AD-размеров можно определить до 10 цепей размеров с различными
размерными точками. Например, первая цепь может задавать длины стен и проемов
в стенах, а вторая - размеры несущих компонентов многокомпонентных стен.

В стиле AD-размеров также можно указать использование в размерах верхнего
индекса и тип длины выносной линии - постоянный или переменный.

Ассоциативные размеры по указанным точкам

При использовании инструмента AD-размеров параметр "Точки выбора" позволяет
выбрать базовую точку и точки ПРИВЯЗКИ на AD-объекте для создания
ассоциативного размера. Дополнительно можно определить смещение от выбранной
точки, то есть фактически можно задать размер для любой точки на объекте. Этот
параметр позволяет задавать размеры AD-объектов, для которых нельзя задать
размерные точки в стиле AD-объектов, например, для многовидовых блоков или 2D
разрезов зданий, или для объектов, размерные точки которых невозможно задать в
стиле. Например, в стиле AD-размеров нельзя задать размеры для местоположения
пилястра на стене, но можно указать конечную точку стены, а затем сместить ее так,
чтобы она стала размерной точкой для местоположения пилястра.

Размер, созданный с помощью указания точки на объекте, является ассоциативным,
поэтому при перемещении объекта соответственно обновляются размерные точки,
при этом соблюдается заданное смещение.

Список объектов, размер которых можно задать только ассоциативно с помощью
указания на объектах точек, см. в разделе

Ассоциативные размеры указанных точек

на стр. 3664.

3652 | Глава 43 AD-размеры

Указание ассоциативных точек для задания размера

Неассоциативные размеры по указанным точкам

Для точек, указанных в любом месте чертежа, можно задать неассоциативные
размеры. Для каждой выбранной точки формируется точка местоположения и
задается размер. Если точка используется для задания размера объекта, при
перемещении объекта неассоциативный размер не обновляется. В этом случае
необходимо переместить точку вручную.

Неассоциативные ручки AD-размеров

Размеры AutoCAD можно преобразовать в неассоциативные AD-размеры. Точки
размеров AutoCAD преобразуются в точки местоположения на AD-размерах. Более
подробные сведения см. в разделе

Преобразование размера AutoCAD в AD-размер

на стр. 3680.

Размеры AutoCAD

Размеры AutoCAD можно связать с объектами AutoCAD, например с полилиниями.
Дополнительно можно создать неассоциативные размеры AutoCAD.

По умолчанию в AutoCAD Architecture ассоциативные размеры AutoCAD включены.
Для работы с традиционными неассоциативными размерами AutoCAD установите
системную переменную DIMASSOC в 1 (неассоциативные размеры). Для создания
размеров объектов AutoCAD задайте переменной DIMASSOC значение 2
(ассоциативные размеры).

Более полная информация о размерах AutoCAD приведена в разделе "Размеры и
допуски" справочной системы AutoCAD.

Неассоциативные размеры по указанным точкам | 3653

Обзор процесса: создание AD-размеров

AD-размеры включают различные компоненты и настройки и являются оптимальным
инструментов для задания размеров объектам.

СОВЕТ

В комплект поставки AutoCAD Architecture входят различные стандартные

инструменты размеров. Перед созданием нового инструмента или стиля
AD-размеров или размеров AutoCAD просмотрите шаблоны существующих
инструментов или стилей. Возможно, уже имеется инструмент с большинством или
со всеми нужными параметрами. Затем, при необходимости, этот инструмент можно
изменить для своих целей.

В общем, процесс создания AD-размеров состоит из следующих операций:

Задать параметры чертежа для AD-размеров в соответствии с описанием в

Задание параметров AD-размеров

на стр. 3665.

Важны настройки единиц измерения размеров, параметры верхнего индекса и
автоматического масштабирования стилей размеров AutoCAD.

Убедиться, что имеется стиль размеров AutoCAD с необходимыми параметрами.
При необходимости можно создать новый стиль размеров AutoCAD,
определяющий цвет размерных линий, размер и шрифт текста, стрелки, формат
единиц измерения и их точность.

Подробные сведения см. в разделе "Использование размерных стилей в
справочной системе AutoCAD.

При задании размеров для стен создать или изменить стиль стен с параметрами
размеров для компонентов стен.

Более подробные сведения см. в разделе

Определение параметров простановки

размеров компонентов стены

на стр. 1412.

Создать стиль AD-размеров с требуемыми значениями следующих параметров:

■

количество размерных цепей;

■

типы объектов, для которых должны быть проставлены размеры (например,
стены или формообразующие элементы);

■

точки объектов, для которых требуется проставить размеры (например,
компоненты пересечения стен);

■

базовый стиль размеров AutoCAD.

Более подробные сведения см. в разделе

Стили AD-размеров

на стр. 3716.

Используются инструменты размеров, размерные объекты и точки в чертеже.

3654 | Глава 43 AD-размеры

Более подробные сведения см. в разделе

Создание AD-размеров с

пользовательскими параметрами

на стр. 3670.

Ассоциативные размеры объектов

Стиль AD-размеров задает размерные точки, определяющие, какие измерения
отображаются для каждого типа объектов, для которых можно задать AD-размеры.
Можно создать размерный стиль, определяющий размерные точки нескольких типов
объектов или создать отдельные стили для отдельных типов объектов.

Для получения сведений об описании размерных точек в стилях AD-размеров см.
раздел

Определение размерных точек объекта в стилях AD-размеров

на стр. 3724.

Размерные точки для стен

В стиле AD-размеров можно задать следующие размерные точки стен:

Размерные точки
для стен

Примеры

Описание

Выбор

Простановка размеров двух внеш-
них точек для каждой из стен, разме-
ры которых отображаются.

Общие габариты
конструкции

Размеры внешних границ для каж-
дой выбранной стены. Если границы
стен перекрываются, размеры про-

Длина стены: внеш-
ние границы

ставляются только для стен со сторо-
ны размеров.

Размеры длины каждой стены в на-
боре объектов.

Длина стены: длина
стены

Размеры общей ширины стены.

Ширина стен: общие
габариты

Размеры ширины каждого компонен-
та стены.

Ширина стены: все
компоненты

Ассоциативные размеры объектов | 3655

Размерные точки
для стен

Примеры

Описание

Выбор

Размеры осевой линии однокомпо-
нентной или многокомпонентной
стены

Ширина стены:
центр

Размеры компонентов стен в соот-
ветствии с параметрами в стиле
стен. Более подробные сведения см.

Ширина стены: из
стиля

в разделе

Определение параметров

простановки размеров компонентов
стены

на стр. 1412.

Размеры несущих компонентов стен
в соответствии с параметрами в
стиле стены. Более подробные све-

Ширина стены: несу-
щие элементы из
стиля

дения см. в разделе

Определение

параметров простановки размеров
компонентов стены

на стр. 1412.

Размеры точек пересечения стен,
которые соединяются с выбранным
стенами.

Пересечения стен

Размерные точки для компонентов стен

Простановку размеров компонентов стен можно задать в двух различных
местоположениях: в стиле стен и в стиле AD-размеров.

В стиле стен можно задать следующие данные, относящиеся к размерам:

■

Сторона компонента для простановки размера: в стиле стены для простановки
размеров компонента можно задать положительную или отрицательную сторону
компонента или его центр. Положительная или отрицательная сторона стены
определяется направлением вычерчивания стены: если стена вычерчивается
слева направо, положительной стороной является левая (верхняя). Если стена
вычерчивается справа налево, то положительной стороной будет правая (нижняя).
Если размер проставляется только для одной стороны стены, можно выбрать
положительную или отрицательную сторону стены.

3656 | Глава 43 AD-размеры

■

Несущая функция: компонент стены может быть несущим или не несущим. При
настройке стиля AD-размеров можно задать простановку размеров только
несущих или же всех компонентов стен.

В стиле AD-размеров можно определить дополнительные параметры или
переопределения для компонентов стен, на которые будут проставляться размеры:

■

По стилю: для простановки размеров ширины компонентов стен используются
размерные точки, выбранные в стиле стен.

■

Несущие элементы по стилю: размерные точки, указанные для несущих
компонентов используемого стиля стены.

■

Все компоненты: проставляются размеры для всех компонентов стены.

■

Общий размер конструкции: проставляется общая ширина стены.

■

Центр: проставляется размер центра стены.

Размерные точки для стен | 3657

Размерные точки проемов стен

В стиле AD-размеров можно задать следующие размерные точки проемов стен:

Размерные точки
окон, дверей и
проемов в стенах

Примеры

Описание

Выбор

Простановка максимального значе-
ния ширины окна, двери или проема
в стене.

Максимальный про-
ем. Ширина

Простановка минимального значе-
ния ширины окна, двери или проема
в стене.

Минимальный про-
ем. Ширина

Указать расположение центральной
точки окна, двери или проема в сте-
не.

Центр проема

ПРИМЕЧАНИЕ

Если щелкнуть

➤

"Настройка", а затем - "Параметры

AD-объекта", в окне "Параметры стен" появятся два параметра: "Размер до центра
проема" и "Размер до внешней рамы проема". Эти параметры не влияют на то,
каким образом проставляются размеры проемов в AD-размерах.

Размерные точки сеток

С стиле AD-размеров можно задать размерные точки для следующих типов сеток:

■

Сетки координационных осей

■

Сетки потолка

■

2D разметочные сетки

ПРИМЕЧАНИЕ

3D разметочный объем не имеет стилевых ассоциативных

размерных точек.

3658 | Глава 43 AD-размеры

В стиле AD-размеров можно задать следующие размерные точки сетки:

Размерные точки
сетки

Примеры

Описание

Выбор

Расстояние между двумя крайними
линиями каждой из выбранных се-
ток.

Общие габариты кон-
струкции

Расстояние между внешними линия-
ми выбранных сеток.

Внешние линии сеток

Расстояние между всеми линиями
сетки в выбранных сетках.

Все линии сетки

Размерные точки других типов объектов

В стиле AD-размеров для таких объектов можно задать тот же самый набор размерных
точек:

■

Формообразующие элементы/композиционные группы

■

Навесные стены

■

Оконные сборки

■

Несущие элементы (колонны, балки, обвязки)

■

Отдельно расположенные окна/двери/проемы

■

Другие

■

Лестницы

■

Перила

■

Помещения

■

Крыши/скаты крыш/монолитные марши

Размерные точки других типов объектов | 3659

СОВЕТ

Если требуются другие размерные точки для отдельных элементов группы

"Прочие", рекомендуется создать другие размерные стили с различными
установками. Например, можно создать стиль AD-размеров для лестниц с
проставлением размеров только габаритов элементов и другой размерный стиль
для помещений с проставлением размеров кромок помещений.

Для объектов этой категории в стиле AD-размеров можно задать следующие
размерные точки:

Размерные точки
для других объек-
тов здания

Примеры

Описание

Выбор

Простановка размеров двух внеш-
них точек выбранных объектов

Общие габариты кон-
струкции

Габаритные размеры каждого объек-
та из выбранного набора

Габариты элементов

Размеры всех кромок объектов

Кромки: все кромки

Размеры кромок объектов, видимых
в направления размерной линии

Кромки: передние
кромки

Расстояния между центральными
точками объектов

Центр

Размерные точки AutoCAD

В стиле AD-размеров можно определить точки для большинства образованных
линиями объектов AutoCAD.

3660 | Глава 43 AD-размеры

Пример отображения расстояний между конечными и промежуточными точками линии

Пример отображения расстояний между конечными и промежуточными точками
полилинии

Пример отображения расстояний между конечными и промежуточными точками центров
окружностей и квадрантов

Стиль AD-размеров используется для простановки размеров следующих
образованных линиями объектов AutoCAD:

■

Отрезки

■

Дуги

■

Окружности

■

Разомкнутые и замкнутые полилинии

■

Многоугольники AutoCAD

■

Прямоугольники

Размерные точки AutoCAD | 3661

В стиле AD-размеров можно проставить ассоциативные размеры для следующих
точек AutoCAD:

Размерные точки
линий AutoCAD

Примеры

Описание

Выбор

Размеры двух общих внешних точек
всех выбранных объектов.

Границы

Расстояния между конечными точка-
ми выбранных объектов. Если выбра-
на полилиния из нескольких сегмен-

Конечные точки

тов, измеряются конечные точки
каждого сегмента. Конечные точки
могут быть измерены для всех обра-
зованных линиями объектов
AutoCAD, перечисленных выше, за
исключением окружностей.

Измеряют расстояния до средних то-
чек всех сегментов выбранных объек-
тов, лежащих в направлении измере-

Средние точки

ния. Положение средних точек может
быть измерено для всех образуемых
линиями объектов AutoCAD, перечис-
ленных выше, за исключением
окружностей.

Определяются расстояния между
центрами дуг объектов, образован-
ных окружностями. Расстояния между

Центр

центрами могут быть измерены для
кругов, дуг и сегментов закругленных
полилиний.

Измеряются квадранты окружностей,
дуг и сегментов закругленных поли-
линий.

Квадрант

Образованные линиями объекты AutoCAD включают в себя объекты, построенные
из линий, такие как линии и полилинии, а также объекты нелинейной геометрии,
такие как замкнутые полилинии и окружности. Результаты использования

3662 | Глава 43 AD-размеры

AD-размеров для проставления размеров этих объектов могут сильно отличаться
друг от друга. Например, для отдельной линии опции "Общие габариты конструкции",
"Габариты элементов", "Все ребра" и "Ребра со стороны размеров" возвращают точно
те же размерные точки. Некоторые объекты, такие как окружности, не имеют краев,
удобных для проставления размеров.

СОВЕТ

Наилучшим способом обработки различных размерных точек для рабочей

линии AutoCAD является создание нескольких стилей AD-размеров для отдельных
объектов. Например, можно создать стиль с именем "Отрезок", имеющий только
одну размерную цепь для отображения размера между концами отрезка, или стиль
размера с именем "Круг", с помощью которого проставляются только расстояния
между центрами окружностей или квадрантов окружностей. Более подробные
сведения о создании стилей AD-размеров см. в разделе

Стили AD-размеров

на стр.

3716.

В стиле AD-размеров невозможно задать ассоциативные размерные точки для
следующих образованных линиями объектов AutoCAD:

■

Мультилинии

■

Сплайны

■

Эллипсы

■

Блоки

■

Размеры AutoCAD

■

Выноски

■

Текст

■

Поверхности

■

Изображения

■

OLE-фреймы

■

Объекты-заместители

■

Фигуры

Размерные точки AutoCAD | 3663

Ассоциативные размеры во внешних ссылках

Для объектов из внешних ссылок проставить ассоциативные размеры можно в
следующих случаях:

■

Присоединение чертежа внешней ссылки к основному чертежу и проставление
на основном чертеже размеров объектов внешней ссылки и основного чертежа.

■

Присоединение многоуровневого чертежа внешней ссылки к основному чертежу
и проставление на основном чертеже размеров объектов из внешней ссылки, из
ее вложенных внешних ссылок и основного чертежа.

Отображение размеров объектов от внешних ссылок выполняется аналогично и с
теми же размерными точками, что и для объектов с основного чертежа.

Можно создать любой уровень вложения во внешних ссылках, и все-таки проставлять
размеры объектов на всех уровнях внешних ссылок.

При работе в среде проекта часто бывает необходимо проставлять размеры во всех
внешних ссылках. Более подробная информация по использованию в проекте
объектов-размеров приведена в разделе

Аннотирование проекта

на стр. 562.

Ассоциативные размеры указанных точек

Для AD-объектов, которым нельзя задать ассоциативные размерные точки,
определенные в стиле AD-размеров, можно указать точки на объекте в чертеже для
формирования ассоциативных размеров. Точки, указанные на объекте, остаются
связанными с объектом.

Для проставления размеров можно указать центральную точку объекта или любую
точку привязки. Для каждой точки можно дополнительно задать смещение от
указанной точки до размерной точки, то есть фактически можно проставить размер
для любой точки объекта.

В случае, если требуется проставить размер для точек, не включенных в стилевые,
можно также указать точку на объекте, которую можно задать в размерном стиле.
Например, если требуется проставить размеры углубления в стене с отдельной
размерной точкой, можно указать точку в требуемом положении на стене.

ПРИМЕЧАНИЕ

Ассоциативные точки нельзя указывать на объектах AutoCAD.

Для следующих AD-объектов размеры можно проставить только с помощью указания
точек на этих объектах:

■

Многовидовые блоки

3664 | Глава 43 AD-размеры

ПРИМЕЧАНИЕ

Нельзя проставлять размеры на многовидовых блоках с

прикрепленными к ним расширенными данными.

■

Стеновые блоки

■

AD-полигоны

■

Маскирующие блоки

■

2D разрезы/фасады

■

Вхождение объекта

■

Разметочные кривые

■

3D разметочные сетки

Задание параметров AD-размеров

Эту процедуру задания параметров размеров необходимо применять до добавления
AD-размеров к чертежу.

Настроечные параметры AD-размеров включают в себя:

■

Отображение миллиметров в виде верхних индексов

■

Единицы отображения размеров

■

Автоматическое перемасштабирование существующих стилей размеров AutoCAD

■

Обновление характеристик добавленных или удаленных точек.

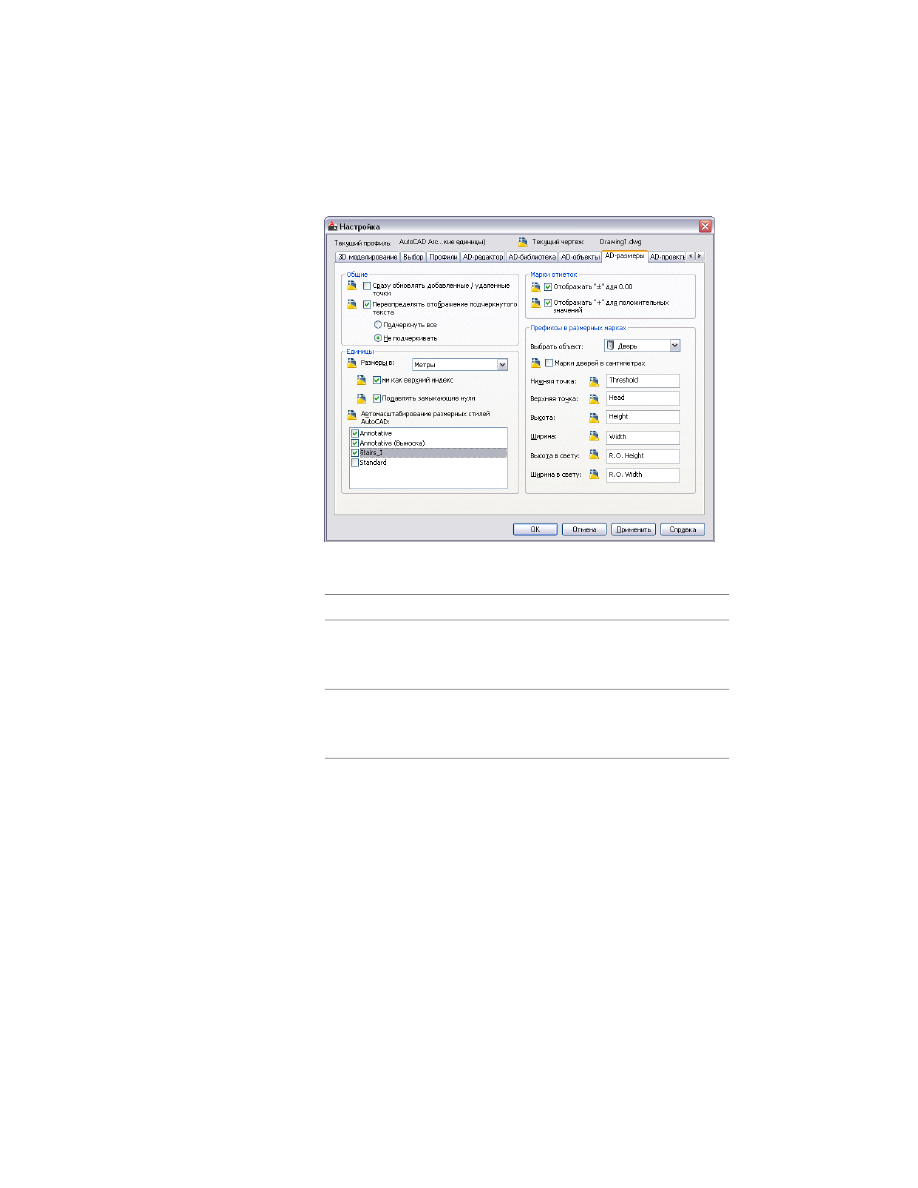

Щелкните

➤

"Настройка".

Перейти на вкладку "AD-размеры".

Задание параметров AD-размеров | 3665

Настройки для AD-размеров

Следует задать способ обновления размерных цепей при удалении или
добавлении размерных точек.

то...

Если требуется...

выберите "Немедленно обновить
добавленные/удаленные точки".

обновлять изображение немедлен-
но после удаления или добавления
каждой точки к размерной цепи,

снимите флажок "Немедленно обно-
вить добавленные/удаленные точ-
ки".

обновлять изображения только по-
сле завершения процесса удаления
или добавления размерных точек,

Более подробная информация приведена в разделах

Добавление

неассоциативных размеров из указанных точек к AD-размеру

на стр.

3690 и

Удаление точек объекта, заданных в стиле AD-размеров

на стр.

3691.

3666 | Глава 43 AD-размеры

Следует задать глобальные характеристики изображений размеров,
значения которых переназначаются вручную.

то...

Если требуется...

выберите "Переопределять отобра-
жение подчеркнутого текста", а за-
тем выберите "Подчеркнуть все".

автоматически подчеркивать пере-
определенные вручную значения
размеров,

выберите "Переопределять отобра-
жение подчеркнутого текста", а за-

не подчеркивать переопределен-
ные значения размеров,

тем выберите "Не подчеркивать
ничего".

отмените "Переопределять отобра-
жение подчеркнутого текста".

устанавливать подчеркивание каж-
дого переопределенного значения
размера вручную,

Более подробные сведения см. в разделе

Переопределение значений

размеров и сокрытие размерных сегментов.

на стр. 3706.

В области "Единицы измерения" в поле "Размеры" нужно выбрать
единицы измерения.

Эти единицы могут отличаться от единиц, используемых на чертеже.
Например, можно создать чертеж в метрах, но размеры проставить в
сантиметрах.

Если чертеж построен в метрах или сантиметрах и требуется отобразить
размеры в миллиметрах в виде верхних индексов, следует выбрать "мм
как верхний индекс".

Миллиметры отображены в верхнем индексе (слева) и миллиметры не отображены в
надстрочном индексе (справа)

Если не нужно, чтобы число в верхнем индексе заканчивалось нулями,
следует выбрать "Подавлять замыкающие нули".

Эту опцию можно выбирать, только если до этого было выбрано "мм
как верхний индекс".

Задание параметров AD-размеров | 3667

Замыкающие нули слева не подавляются, а справа подавляются

В области "Автомасштабирование размерных стилей AutoCAD" следует
выбрать стили размеров AutoCAD, которые будут масштабироваться
при изменении единиц чертежа.

Например, чтобы изменить единицы чертежа с метров на миллиметры,
В размерном стиле AutoCAD масштабируются следующие параметры:

Стиль раз-
мера
AutoCAD

Переменная

Описание

Миллиметры

Метры

500,0000

0,5000

DIMDLI

Расстояния между раз-
мерными линиями

125,0000

0,1250

DIMDLE

Удлинение размерной
линии

125,0000

0,1250

DIMEXE

Длина выносной линии

100,0000

0,1000

DIMGAP

Смещение текста относи-
тельно размерной линии

200,0000

0,2000

DIMTXT

Высота размерного тек-
ста

Создание AD-размеров с помощью инструментов
AD-размеров

Палитры, предоставляемые AutoCAD Architecture, позволяют быстро разместить
AD-размеры путем выбора инструмента AD-размеров со специальным стилем
AD-размера и другими определенными заранее свойствами. Для преобразования
размеров AutoCAD в AD-размеры и применения настроек инструмента AD-размеров

3668 | Глава 43 AD-размеры

к существующему AD-размеру можно также использовать инструментальные средства
AD-размеров.

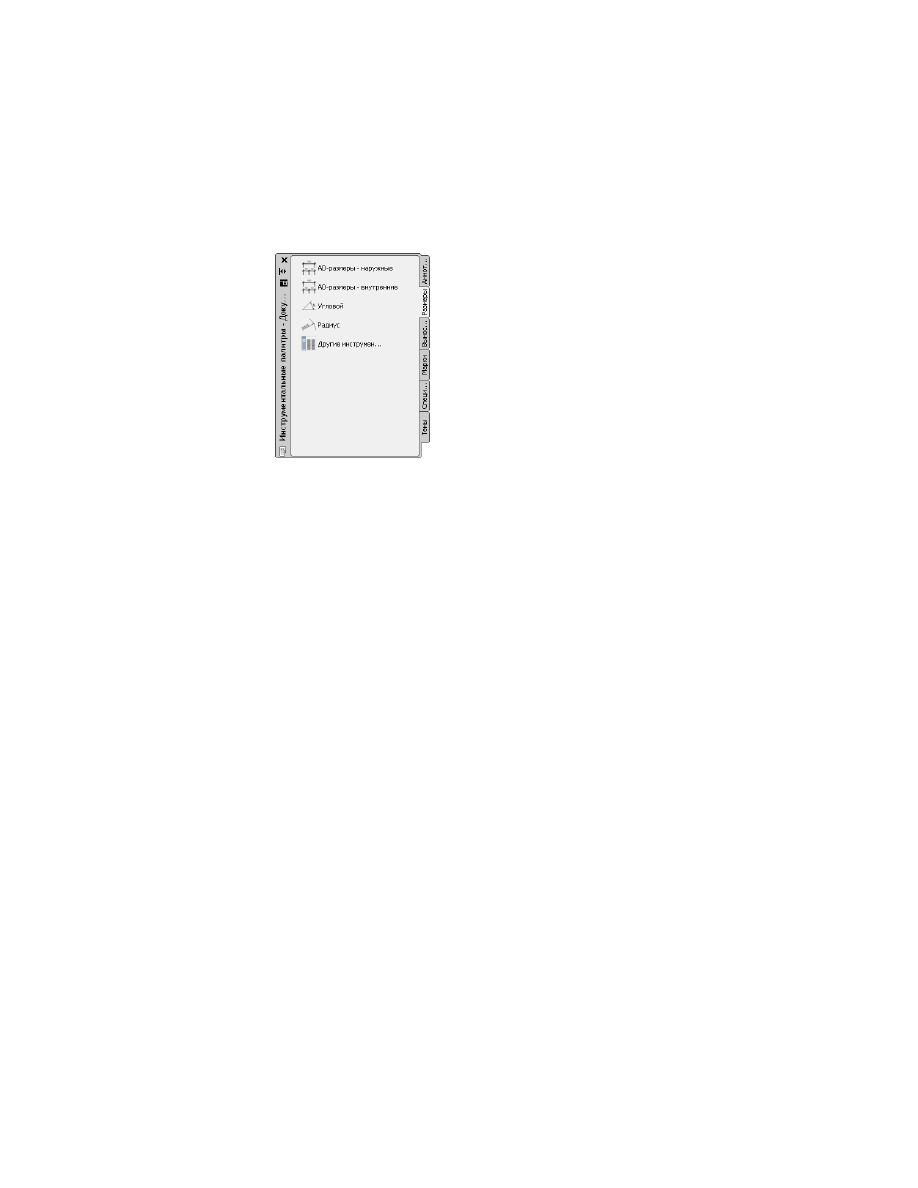

Палитра инструментов содержит инструментальные средства AD-размеров

Палитры инструментов по умолчанию содержат в рабочем пространстве простые
инструментальные средства AD-размеров, которые можно использовать и настраивать
соответствующим образом. Кроме того, в следующих каталогах, предоставляемых
программой, содержатся инструментальные средства AD-размеров, которые можно
добавить к имеющимся палитрам инструментов:

■

каталог инструментов AutoCAD Architecture,

■

каталог "Палитры образцов" AutoCAD Architecture.

Пользовательские палитры, созданные администратором САПР или другими
пользователями, могут также содержать инструментальные средства AD-размеров
с их стилями и свойствами, которые адаптированы к индивидуальным проектам или
офисным стандартам.

Создание AD-размеров

Данная процедура используется для добавления новых AD-размеров, которые имеют
свойства, определенные в выбранном инструменте AD-размеров. Дополнительные
сведения по заданию параметров при добавлении AD-размеров см. в разделе

Создание

AD-размеров с пользовательскими параметрами

на стр. 3670.

Открыть нужную для работы панель инструментов и выбрать
инструмент.

Создание AD-размеров | 3669

ПРИМЕЧАНИЕ

Возможные альтернативные действия: щелкнуть на

вкладке "Главная"

➤

панели "Аннотации"

➤

раскрывающемся списке

"Размер"

➤

"AD-размеры"

или на вкладке "Аннотации"

➤

панели

"Размеры" и выбрать на ней один из имеющихся инструментов
размеров.

Выбрать объекты или точки для проставления размеров и нажать

ENTER

Чтобы оставить больше места для чертежа, можно переместить или
скрыть палитру свойств.

Нажмите кнопку мыши в точке, в которой следует ввести AD-размер.

Создание AD-размеров с пользовательскими
параметрами

Эта процедура используется для создания AD-размеров с пользовательскими
параметрами.

СОВЕТ

Чтобы обеспечить вывод на экран палитры свойств перед выбором

инструмента, следует нажать правую кнопку мыши в области рисования и нажать
"Свойства".

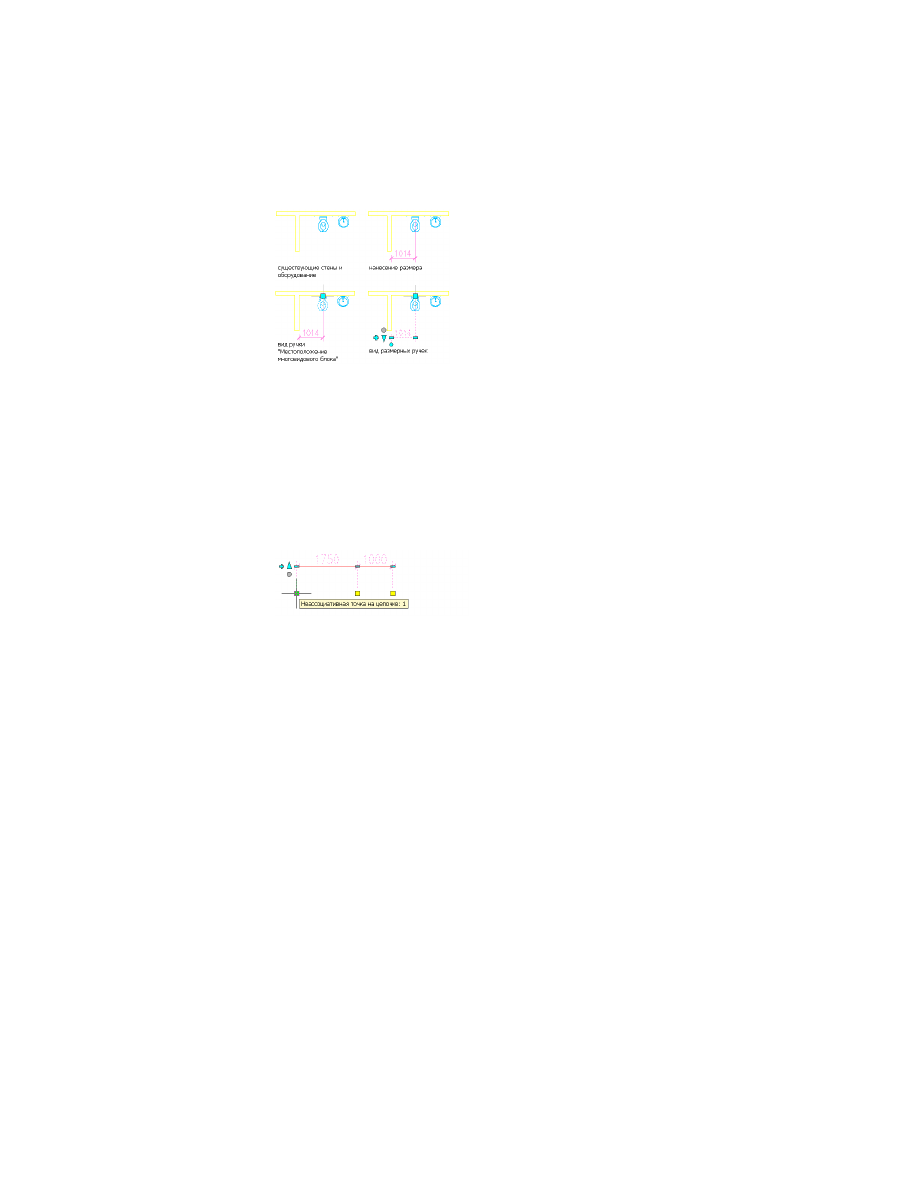

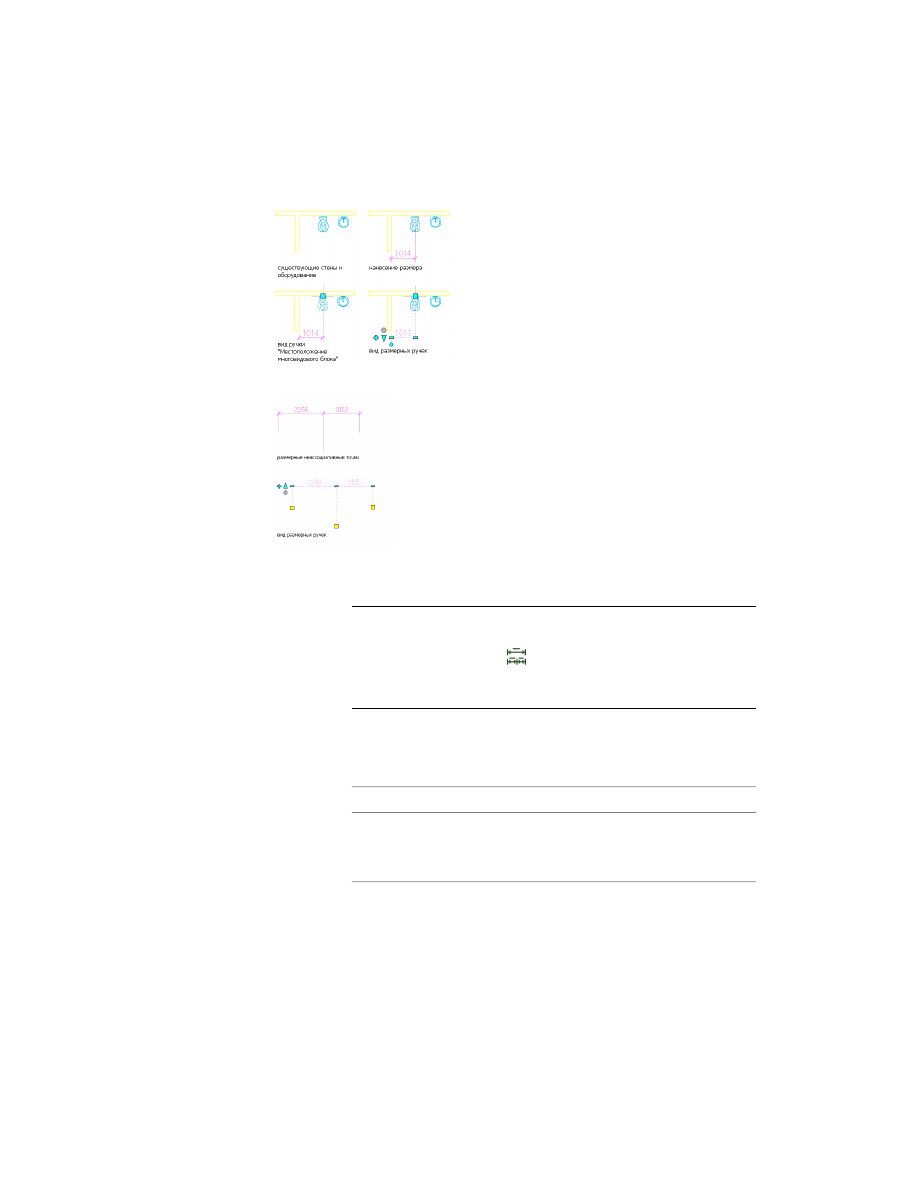

AD-размеры могут включать ассоциативные размеры из объектов, ассоциативные
размеры из указанных точек на объектах и неассоциативные размеры из точек в
любом месте чертежа.

Ассоциативные размеры стен

3670 | Глава 43 AD-размеры

Ассоциативный размер, указанный на многовидовом блоке

Неассоциативные размеры

Откройте нужную для работы панель инструментов и выберите
инструмент "AD-размеры".

ПРИМЕЧАНИЕ

Возможные альтернативные действия: щелкнуть на

вкладке "Главная"

➤

панели "Аннотации"

➤

раскрывающемся списке

"Размер"

➤

"AD-размеры"

или на вкладке "Аннотации"

➤

панели

"Размеры" и выбрать на ней один из имеющихся инструментов
размеров.

На палитре свойств раскройте вкладку "Основные", а затем - "Общие".

Выберите стиль.

Укажите объекты или точки для проставления размера.

то...

Если требуется...

выбрать объекты в чертеже, задан-
ные в стиле AD-размера.

проставить размеры объектам, за-
данным в стиле AD-размера (со-
здать ассоциативный размер),

из списка объектов в

Ассоциативные

размеры указанных точек

на стр. 3664

выбрать несколько объектов.

проставить размеры базовым точ-
кам объектов, не заданных в стиле

Создание AD-размеров с пользовательскими параметрами | 3671

то...

Если требуется...

AD-размера (создать неассоциатив-
ный размер),

убедиться, что привязка включена.
Ввести в командную строку

(точки

проставить размеры точкам привяз-
ки на объектах (создать ассоциатив-
ный размер),

выбора) и выбрать точки на объек-
тах, к которым будет выполняться
привязка.

убедиться, что привязка отключена.
Ввести в командной строке

(точки

выбора) и выбрать точки на чертеже.

проставить размеры неассоциатив-
ным точкам на чертеже (создать
неассоциативный размер),

ПРИМЕЧАНИЕ

При добавлении AD-размера нельзя указать в одной

команде объекты, заданные в стиле, и неассоциативные точки. При
проставлении размера на чертеже при необходимости можно
присоединить объекты и точки. Более подробные сведения см.в
разделе

Добавление точек к AD-Размеру

на стр. 3685.

Нажмите

ENTER

Задайте стиль, положение, угол поворота и направление нового размера.

то...

Если требуется...

введите в командной строке

(стиль) и

нажмите

ENTER

; затем введите имя стиля

и нажмите

ENTER

еще раз.

изменить стиль AD-размера,

переместите курсор в требуемом направ-
лении и щелкните в соответствующей
точке вставки.

ПРИМЕЧАНИЕ

Если направления

выбранных объектов не все одина-
ковы, то параллельное и перпенди-
кулярное направления определяют-
ся по тому объекту, который был
выбран первым.

вставить AD-размер параллель-
но или перпендикулярно объ-
екту, размеры которого отобра-
жаются,

в командной строке введите

(враще-

ние) и нажмите

ENTER

. Затем введите

ввести в качестве AD-размера
заданный угол поворота,

3672 | Глава 43 AD-размеры

то...

Если требуется...

угол поворота либо щелчком в чертеже,
либо набрав его значение в командной
строке. Нажмите

ENTER

и выберите мы-

шью требуемую точку вставки. В качестве
альтернативы, можно повернуть размер
на 90°, нажав клавишу

ПРОБЕЛ

ПРИМЕЧАНИЕ

Если ориентации

выбранных объектов не все одина-
ковы, то угол поворота определяют-
ся относительно того объекта, кото-
рый был выбран первым.

введите в командной строке

(выравни-

вание) и нажмите

ENTER

. Затем выберите

вставить AD-размер параллель-
но не тому объекту, для которо-

объект, по которому будет выравнивать-

го проставляются размеры, а
другому объекту чертежа,

ся AD-размер. Нажмите

ENTER

и выбери-

те мышью на чертеже соответствующую
точку вставки.

ПРИМЕЧАНИЕ

Направление AD-

размера зависит от угла поворота
выбранного объекта. Направление
объекта на чертеже не влияет на
направление AD-размера.

Использование AD-размеров

AD-размеры позволяют пользователям свободно проставлять размеры модели в
соответствии с требованиями. В следующих разделах описаны некоторые наиболее
частые случаи использования AD-размеров.

Создание внутренних размеров

Эта процедура используется для создания внутренних размеров стен.

Если при проставлении размеров для набора внутренних стен требуется поместить
размер внутрь стен, необходимо проставить размеры без выносных линий (см.
рисунок ниже).

Использование AD-размеров | 3673

Размерная строка без выносных линий

Следует создать стиль однокомпонентной стены для внутренних стен и
определить в нем проставление размеров только с одной стороны компонента
стены. Подробную информацию см. в разделе

Задание компонентов стиля стены

на стр. 1402.

Можно создать стиль AD-размеров со следующими параметрами:

■

Отдельная размерная цепь: подробную информацию см. в разделе

Изменение

количества цепей в стиле AD-размеров

на стр. 3720.

■

Размер ширины стены "По стилю": этот параметр обеспечивает проставление
размеров компонентов стен в соответствии с точками, заданными в стиле
стен. Более подробные сведения см. в разделах

Размерные точки для стен

на стр. 3655 и

Определение размерных точек объекта в стилях AD-размеров

на стр. 3724.

■

Длина выносной линии равна 0. Подробную информацию см. в разделе

Выбор стилей размеров AutoCAD других свойств стилей AD-размеров.

на

стр. 3726.

Для проставления размеров на наборе внутренних стен в плане используется
стиль AD-размеров в соответствии с описанием в

Создание AD-размеров с

пользовательскими параметрами
