Если требуется добавить линию
сетки..

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось Y"

➤

"До-

в плоскости

сетки,

бавить линию сетки"

, а затем

перейдите к действиям, описанным
в следующем пункте.

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Пользователь-

к пользовательской сетке, которая
была создана путем применения
свойств инструмента к линиям,

ская сетка"

➤

"Добавить линии сет-

ки"

, Затем выберите линии, ко-

торые следует добавить в качестве
осей сетки, и нажмите клавишу
ENTER. Нажмите ENTER, чтобы сохра-
нить линии, или введите

(да), что-

бы стереть их.

Задайте расстояние новой линии сетки от начала сетки.

■

Если линия добавляется в разметочную сетку с линиями,
размещенными вручную, то новая линия вставляется в заданном
положении. Позиции других осей остаются неизменными. Размер
сетки меняется соответствующим образом.

■

Если ось добавляется к разметочной сетке с осями, размещенными
на равном расстоянии, то добавляется новая ось и происходит
перерасчет всех осей таким образом, чтобы они снова находились
друг от друга на равном расстоянии. Размер сетки остается
неизменным.

Удаление линий сетки из разметочных сеток

Эта процедура используется для удаления индивидуальных линий из сетки. Можно
отдельно удалить линии сетки с плоскости

и с плоскости

Удаление линий сетки из разметочных сеток | 2955

ПРИМЕЧАНИЕ

Оси можно удалять только с тех сеток, которые были вставлены с

интервалом, заданным вручную, или с равноотстоящими друг от друга осями.
Разметочные сетки, установленные с фиксированными повторяющимся расстоянием
между осями невозможно изменить. Для получения сведений о режимах сеток см.
раздел

Изменение режима установки интервала для разметочных сеток

на стр. 2957.

Выберите разметочную сетку и,

то...

если требуется удалить линию
сетки...

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось

в плоскости

сетки,

Х"

➤

"Удалить линию сетки"

Затем перейдите к действиям, опи-
санным в следующем пункте.

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось

в плоскости

сетки,

➤

"Удалить линию сетки"

Затем перейдите к действиям, опи-
санным в следующем пункте.

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Пользователь-

пользовательской сетки, которая
была создана путем применения
свойств инструмента к линиям,

ская сетка"

➤

"Удалить линии сетки"

. Затем выберите линии, кото-

рые следует удалить, и нажмите
клавишу ENTER. Линии остаются ви-
димыми на чертеже, но больше не
являются осями сетки. При необхо-
димости их можно выбрать и уда-
лить.

Нажмите на линию сетки для удаления этой линии из сетки.

■

Если ось удаляется с разметочной сетки, в которой интервалы между
осями введены вручную, то указанная ось удаляется из сетки.
Позиции других осей остаются неизменными.

■

Если ось удаляется с разметочной сетки с равномерно
распределенными осями, то указанная ось удаляется из сетки.

2956 | Глава 33 Разметочные кривые и сетки

Выполняется пересчет оставшихся осей и они снова распределяются
равномерно.

Изменение режима установки интервала для разметочных
сеток

Эта процедура используется в режиме установки интервалов для радиальной или
прямоугольной разметочной сетки. Разметочные сетки имеют три различных режима
установки интервалов. Эти режимы задаются отдельно для плоскостей

■

Ручной ввод:

указывается позиция каждой оси на разметочной сетке.

■

Повтор:

указывается одинаковое расстояние между осями на разметочной сетке.

Количество осей определяется размером разметочной сетки. С изменением
размера разметочной сетки происходит соответствующее добавление или
вычитание осей. Расстояние между осями остается неизменным.

■

Равномерное распределение:

на сетке указывается количество осей. Расстояние

между осями определяется размером разметочной сетки. С изменением размера
разметочной сетки расстояние между осями соответственно увеличивается или
сокращается. Количество осей остается неизменным.

По умолчанию разметочные сетки вставляются с равномерно распределенными
осями.

Выберите разметочную сетку и

то...

Если требуется изменить ...

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось Х"

➤

"Ре-

жим размещения"

режим установки интервала на
плоскости

сетки,

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось Y"

➤

"Ре-

жим размещения"

режим установки интервала на
плоскости

сетки,

Выберите нужный режим и нажмите

ENTER

■

Если меняется разметочная сетка с установленными вручную осями
на разметочную сетку с фиксированным повторяющимся
расстоянием между осями, то дается подсказка для смещений от

Изменение режима установки интервала для разметочных сеток | 2957

начала и конца сетки и расстояния между осями. Если на сетке
слишком мало осей, чтобы заполнить ее в соответствии с вашей
спецификацией, то создаются новые оси.

■

Если меняется разметочная сетка с установленными вручную осями
на сетку с равномерно распределенными осями, то дается подсказка
для смещений от начала и конца сетки. Имеющиеся оси
распределены по сетке равномерно.

■

Если меняется разметочная сетка с фиксированным повторяющимся
расстоянием между осями на сетку с установленными вручную
осями, то видимые изменения отсутствуют, но оси преобразуются
в созданные вручную, и их уже можно добавлять и удалять.

■

Если меняется разметочная сетка с фиксированным повторяющимся
расстоянием между осями на разметочную сетку с равномерно
распределенными осями, то дается подсказка для смещений от
начала и от конца. После этого происходит перерасчет имеющихся
осей и их равномерное распределение. Теперь к сетке можно
добавлять оси и удалять их из сетки.

■

Если меняется сетка с равномерно распределенными осями на сетку
с осями, установленными вручную, то видимых изменений не
наблюдается. Но если сетка меняется таким образом, то оси остаются
фиксированными и уже не распределяются равномерно.

■

Если меняется сетка с равномерно распределенными осями на сетку
с фиксированным повторяющимся расстоянием между осями, то
дается подсказка для смещений от начала и от конца сетки и
расстояния между осями. Если на сетке слишком мало осей, чтобы
заполнить ее в соответствии с вашей спецификацией, то создаются
новые оси.

Изменение графических свойств разметочных сеток

Эта процедура используется для изменения следующих графических свойств узлов
на разметочной сетке:

■

Видимость (экранный компонент включен или отключен)

■

Слой

■

Цвет

■

Тип линии

2958 | Глава 33 Разметочные кривые и сетки

■

Вес линии

■

ЛМасштаб

■

Размер узла

Выберите разметочную сетку, которую требуется изменить, нажмите
правую кнопку мыши и выберите "Изменить экранное представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если параметр "Переопределение объекта" уже выбран, нажмите кнопку

в верхнем правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "OK".

Изменение радиуса узла разметочной сетки

Эта процедура используется для изменения радиуса узла разметочной сетки путём
редактирования графических свойств.

Дважды щелкните разметочную сетку, которую необходимо изменить.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для экранного компонента выбрано
значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесённые изменения ко всем

разметочным сеткам в чертеже, выберите опцию "Стандартный
параметр чертежа".

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Изменение радиуса узла разметочной сетки | 2959

Щелкните значение радиуса узла и введите новое значение. (Можно

также щелкнуть

и указать 2 точки в области рисования, чтобы

установить новый радиус.)

Свойство радиус узла можно также открыть и изменить через контекстное меню
разметочной сетки следующим образом:

Выберите разметочную сетку, щелкните правой кнопкой мыши и
выберите в контекстном меню пункт "Изменить экранное
представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" откройте вкладку "Прочие"
и измените значение радиуса.

Дважды нажмите "OK".

Создание и удаление границ разметочных сеток

Эта процедура используется для создания границы вокруг 2D разметочной сетки.
Участки сетки за пределами границы не отображаются. Однако, отображаются
объекты, прикрепленные к сетке за пределами границы. Границы удобны, если
необходимо создать сетку на площади неправильной формы.

Можно также убрать границы для отображения всей сетки.

Нарисуйте замкнутую полилинию для определения границы сетки.

Выберите разметочную сетку и щелкните на вкладке "2D разметочная

сетка"

➤

панели "Подрезка"

➤

"Задать границу"

Выберите разметочную сетку и нажмите клавишу

ENTER

Выберите замкнутую полилинию для границы разметочной сетки и
нажмите

ENTER

Чтобы удалить границу сетки, сотрите полилинию, определяющую
границу.

2960 | Глава 33 Разметочные кривые и сетки

Создание отверстий в разметочных сетках

Эта процедура используется для создания отверстия в разметочной сетке. Участок
сетки внутри отверстия не отображается.

Нарисуйте замкнутую полилинию для определения отверстия.

Выберите разметочную сетку и щелкните на вкладке "2D разметочная

сетка"

➤

панели "Подрезка"

➤

"Добавить отверстие"

Выберите разметочную сетку и нажмите клавишу

ENTER

Выберите замкнутую полилинию для отверстия и нажмите

ENTER

В разметочной сетке вырежется отверстие.

Удаление отверстий из разметочных сеток

Эта процедура используется для удаления отверстий, созданных в разметочных
сетках.

Выберите разметочную сетку и щелкните на вкладке "2D разметочная

сетка"

➤

панели "Подрезка"

➤

"Удалить отверстие"

Выберите разметочную сетку и нажмите клавишу

ENTER

Выберите замкнутую полилинию отверстия.

Изменение размещения разметочных сеток

Эта процедура используется для изменения размещения разметочных сеток. Можно
переместить разметочную сетку, меняя значения координат точки вставки.
Разметочная сетка имеет также ориентацию относительно МСК (мировой системы
координат) или текущей ПСК (пользовательской системы координат). Например,
если верх и низ линии разметочной сетки параллельны плоскости

, то ее нормаль

параллельна оси

. Можно изменить ориентацию разметочной сетки, привязав ее

нормаль к другой оси. Можно также повернуть разметочную сетку на своей плоскости,
изменяя угол поворота.

Дополнительную информацию о МСК и ПСК см. в разделе "Использование координат
и координатных систем" в справочной системе AutoCAD.

Дважды щелкните на разметочной сетке, которую требуется изменить.

На палитре свойств разверните "Основные", а затем "Местоположение".

Выберите опцию "Дополнительная информация".

Создание отверстий в разметочных сетках | 2961

В диалоговом окне "Местоположение" задайте местоположение
разметочной сетки:

то...

Если требуется ...

введите новые значения координат
в опции "Точка вставки".

переместить разметочную сетку,

проведите нормаль к разметочной
кривой параллельно оси

: в поле

определить место объекта вхожде-
ния на плоскости

"Нормаль" введите

для Z и

для X

и Y.

проведите нормаль к разметочной
сетке, параллельную оси

: в поле

определить линию сечения на
плоскости

"Нормаль" введите

для X и

для Y

и Z.

проведите нормаль разметочной
сетки параллельно оси

: в поле

определить место объекта вхожде-
ния на плоскости

"Нормаль" введите

для Y и

для X

и Z.

введите новое значение для опции
"Угол поворота".

изменить поворот разметочной
сетки,

Нажмите "ОК".

Прикрепление к разметочной сетке гиперссылок,
примечаний и файлов

Эта процедура используется для прикрепления гиперссылок, примечаний или файлов
к разметочной сетке. Можно редактировать гиперссылки и примечания, а также
править или удалять файлы ссылок из разметочной сетки.

Дважды щелкните на разметочной сетке, к которой следует
присоединить информацию.

На палитре свойств прейдите на вкладку "Расширенные данные".

Для добавления гиперссылки нажмите на параметр "Гиперссылка" и
укажите ссылку.

Более подробную информацию см. в разделе "Добавление гиперссылок
в чертеж" в справочной системе по AutoCAD.

2962 | Глава 33 Разметочные кривые и сетки

Нажмите "ОК".

Для добавления примечания щелкните в поле "Примечания" и введите
текст примечания.

Нажмите "OK".

Для добавления файла ссылок щелкните в поле "Справочные документы"
и присоедините, отредактируйте или отсоедините файл ссылок:

то...

Если требуется...

нажмите

, выберите файл и на-

жмите "OK".

прикрепить файл ссылок,

выберите файл, введите описание
и нажмите "OK".

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "ОК".

Использование объёмно-планировочных элементов

Используйте объёмно-планировочный элемент для размещения объектов на
трехмерной сетке. Изменение размера объёмно-планировочного элемента меняет
расстояние между объектами, прикрепленными к этому объему и может также менять
размер и высоту объектов, прикрепленных к этому объему.

Создание инструмента "Объёмно-планировочный элемент"

Эта процедура используется для создания инструмента "Объёмно-планировочный
элемент" и помещения его в панель инструментов. Может возникнуть необходимость
в создании своих собственных инструментов объёмно-планировочного элемента,
если размещается несколько объёмно-планировочных элементов определенного
стиля, и все они имеют одинаковые свойства.

Использование объёмно-планировочных элементов | 2963

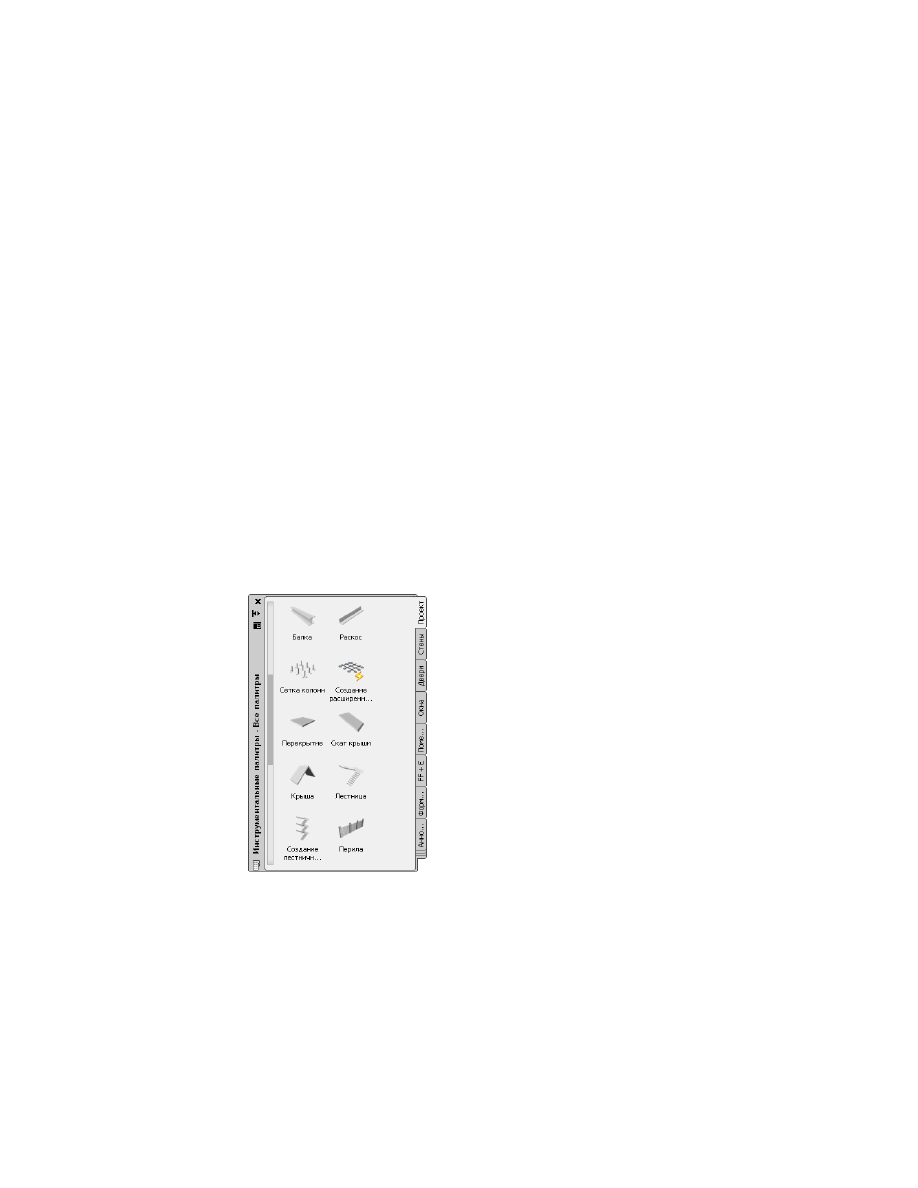

Откройте палитру инструментов, в которую требуется добавить новый
инструмент.

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
в палитру инструментов.

создать инструмент из объёмно-
планировочного элемента на черте-
же,

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой на

скопировать инструмент из другой
палитры инструментов,

инструменте и выберите "Копиро-
вать". Повторно откройте палитру,
в которую нужно добавить инстру-
мент, щелкните правой кнопкой и
выберите "Вставить".

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

необходимо скопировать. Установи-
те курсор на рукоятке i-drop и пере-
тащите инструмент в палитру ин-
струментов.

Щелкните правой кнопкой и выберите "Свойства".

Для опции "Имя" введите имя инструмента, которое будет отображаться
подсказкой к инструменту. Это имя будет также отображаться с
инструментом, если оно опубликовано в каталоге Библиотеки
компонентов.

В опции "Описание" нажмите в области текстового окна и введите текст
описания, который требуется отобразить на подсказке инструмента.
Это описание будет также отображаться с инструментом, если оно
опубликовано в каталоге Библиотеки компонентов.

Разверните опцию "Основные", а затем "Общие".

В опции "Общие" нажмите в области текстового окна "Описание",
введите описание инструмента и нажмите "OK".

2964 | Глава 33 Разметочные кривые и сетки

Для ключа "Слой" щелкните в области текстового окна, выберите ключ
слоя и нажмите на "OK".

Для переопределений слоя нажмите в области текстового окна, выберите
переопределение ключа слоя и нажмите на "OK".

Разверните опцию "Размер".

Для параметра "Указать на экране":

то...

Если требуется...

нажмите "Да".

задать размер сетки на экране с
файлом чертежа при ее создании,

выберите "Нет" и введите значения
параметров "Ширина", "Глубина" и
"Высота".

задать числовые значения на палит-
ре свойств,

Разверните опцию "Ось Х".

В "Типе разметки" укажите параметр "Равномерно" и введите значение
для опции "Количество планировочных элементов".

Выберите параметр "Повтор" для опции "Тип разметки" и введите
значение для размера планировочного элемента.

Введите значение для опции "Смещение от начала".

Введите значение для опции "Смещение от конца".

Разверните опцию "Ось Y".

Выберите параметр "Повтор" для опции "Тип разметки" и введите
значение для угла планировочного элемента.

Введите значение для опции "Смещение от начала".

Введите значение для опции "Смещение от конца".

Разверните опцию "Ось Z".

Выберите параметр "Равномерное распределение" или "Повтор" для
опции "Тип разметки".

Введите значение для опции "Смещение от начала".

Введите значение для опции "Смещение от конца".

Нажмите "ОК".

Создание инструмента "Объёмно-планировочный элемент" | 2965

СОВЕТ

При необходимости воспользуйтесь прокруткой для поиска

нужного инструмента. После выбора можно переместить или скрыть
палитру свойств, чтобы обеспечить большее пространство для области
рисования.

Если инструменты объемной разметки отсутствуют на палитрах
инструментов в рабочем пространстве, можно использовать Библиотеку
компонентов для доступа к каталогу инструментов, который содержит
инструмент разметки объема в опции "Параметрическая компоновка
и закрепление". Можно добавить этот инструмент к любой палитре
инструментов. Более подробную информацию см. в разделе

Обзор

Библиотеки компонентов

на стр. 151.

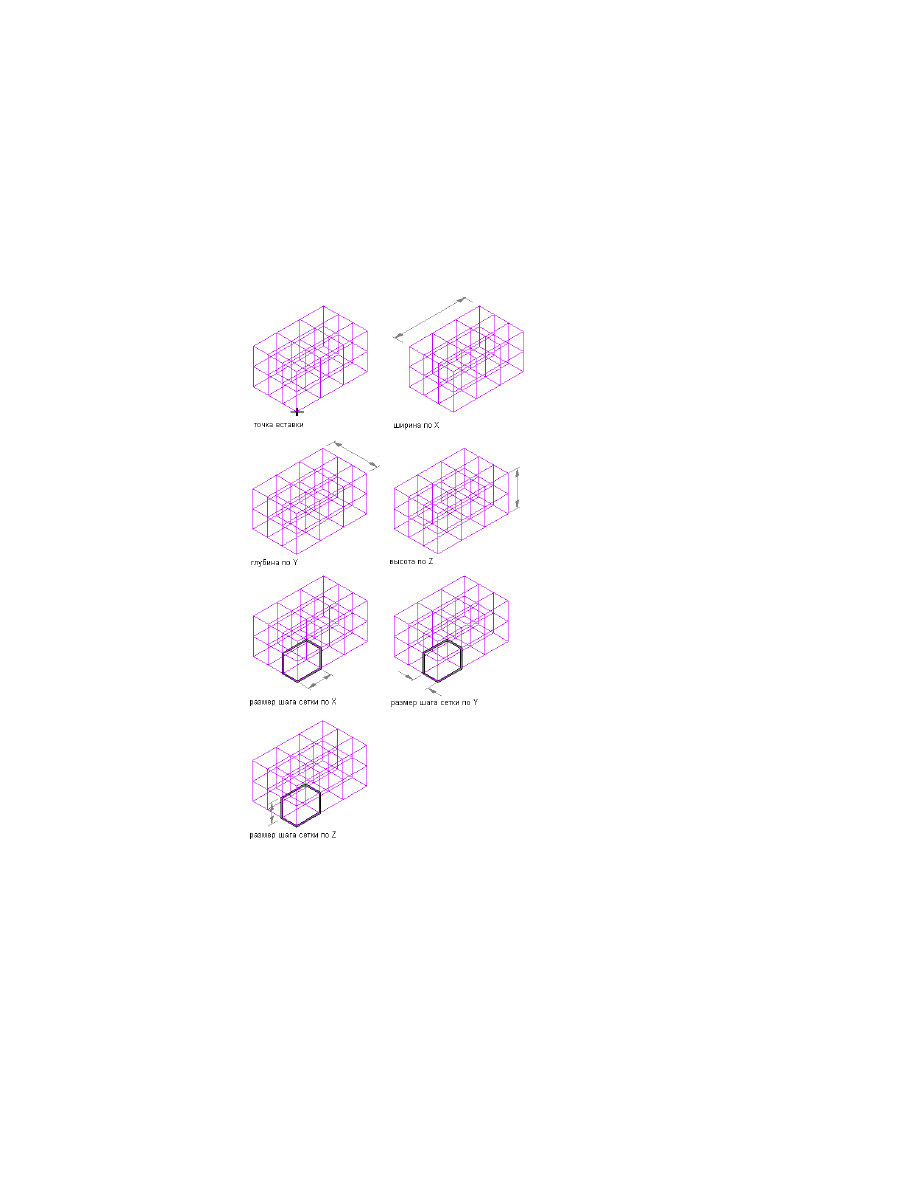

Выберите инструмент для разметки объема.

В панели свойств разверните "Основные", а затем "Общие".

Введите значение для ширины X, толщины Y и высоты Z.

Выберите для параметра "Тип разметки" значение "Повтор" и введите
значения размера планировочных элементов и смещений от начала и
от конца по осям X, Y и Z.

Укажите на чертеже точку вставки нижнего левого угла прямоугольной
разметочной сетки.

Укажите поворот прямоугольной сетки вокруг точки вставки.

Изменение объёмно-планировочных элементов

Эта процедура используется для изменения угла или размеров трехмерных (3D)
объёмно-планировочных элементов. Можно также изменить размер и число
планировочных элементов сетки.

Если ручки используются для растяжения объёмно-планировочного элемента, то
поведение объёмно-планировочного элемента зависит от типа интервала для каждой
координатной оси. Общий размер сетки "переходит" в направления, которые
указываются для определения конкретного размера планировочного элемента с
повторением расстояния, чтобы поддержать точный размер планировочных
элементов. Общий размер меняется в направлениях, которые указываются как при
равноотстоящих узлах, так и при узлах, введенных вручную.

Дважды щелкните на одной или нескольких 3D объемных сетках.

В панели свойств разверните "Основные", а затем "Общие".

Введите новое значение для ширины X, глубины Y и высоты Z.

Изменение объёмно-планировочных элементов | 2967

Выберите значение параметра "Тип разметки" в группах настроек "Ось
Х", "Ось Y" и "Ось Z", при необходимости измените его и
откорректируйте значение параметров "Количество планировочных
элементов" или "Размер планировочных элементов", "Смещение от
начала" и "Смещение от конца".

Добавление линий сетки к объёмно-планировочным
элементам

Эта процедура используется для добавления линий сетки к объёмно-планировочному
элементу. Можно добавлять линии сетки отдельно на плоскостях

X, Y

ПРИМЕЧАНИЕ

Можно добавлять оси для объемов при равностоящих осях, так и

при осях, введенных вручную. Объёмно-планировочные элементы, установленные
с фиксированным повторяющимся расстоянием между осями невозможно изменить
вручную. Для получения сведений о режимах сеток см. раздел

Изменение режима

установки интервала для разметочных сеток

на стр. 2957.

Выберите объёмно-планировочный элемент.

Укажите координатную ось, к которой добавляется линия сетки.

то...

Если требуется добавить ...

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось Х"

➤

"До-

бавить линию сетки"

линия сетки к плоскости

объема,

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось Y"

➤

"До-

бавить линию сетки"

линия сетки к плоскости

объема,

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось Z"

➤

"До-

бавить линию сетки"

линия сетки к плоскости

объема,

Задайте расстояние новой линии сетки от начала сетки.

■

Если ось добавляется к объёмно-планировочному элементу с осями,
размещенными вручную, то новая ось вставляется в указанную
позицию. Позиции других осей остаются неизменными.
Соответственно меняется и размер сетки.

2968 | Глава 33 Разметочные кривые и сетки

■

Если ось добавляется к объёмно-планировочному элементу с
равномерно распределенными осями, то вставляется новая ось и
происходит перерасчет всех осей так, что они снова распределяются
равномерно. Размер сетки остается неизменным.

Удаление линий сетки из объёмно-планировочных
элементов

Эта процедура используется для удаления отдельных линий сетки из объема. Можно
удалять линии сетки по отдельности с плоскостей

X, Y

ПРИМЕЧАНИЕ

Оси можно удалять только из тех объемов, в которые они были

вставлены с интервалом, заданным вручную, или с равноотстоящими друг от друга
осями. Объёмно-планировочные элементы, установленные с фиксированными
повторяющимся расстоянием между осями, невозможно изменить. Для получения
сведений о режимах сеток см. раздел

Изменение режима установки интервала для

разметочных сеток

на стр. 2957.

Выберите объёмно-планировочный элемент.

Укажите направление, с которого нужно удалить линию сетки.

то...

Если требуется удалить ...

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось

Х"

➤

"Удалить линию сетки"

линия сетки с плоскости

объема,

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось

➤

"Удалить линию сетки"

линия сетки с плоскости

объема,

щелкните на вкладке "3D разметоч-

ная сетка"

➤

панели "Ось

➤

"Удалить линию сетки"

линия сетки с плоскости

объема,

Щелкните на линии сетки для удаления ее из объема.

■

Удаление линий сетки из объёмно-планировочных элементов | 2969

■

Если ось удаляется с объёмно-планировочного элемента, в котором
оси равномерно удалены друг от друга, то указанная ось удаляется
из объема. Происходит перерасчет всех оставшихся осей таким
образом, чтобы они снова распределились равномерно.

Изменение интервала объёмно-планировочных элементов

Эта процедура используется для изменения размещения узлов вдоль разметочной
кривой. Более подробную информацию см. в разделе

Добавление

объёмно-планировочных элементов

на стр. 2966.

Например, можно изменить режим так, чтобы объем с размещенными вручную
узлами стал объемом с равноотстоящими друг от друга узлами. Если требуется
добавить узлы к объёмно-планировочному элементу с заданным количеством узлов,
необходимо сначала преобразовать объёмно-планировочный элемент в режим с
ручной установкой или равноотстоящей установкой узлов.

Можно также изменить разметочный режим на палитре свойств.

Выберите разметочную кривую, выделив один из якорей узла.

Выберите необходимую команду:

■

Для оси Х щелкните на вкладке "3D разметочная сетка"

➤

панели

"Ось Х"

➤

"Режим размещения"

■

Для оси Y щелкните на вкладке "3D разметочная сетка"

➤

панели

"Ось Y"

➤

"Режим размещения"

■

Для оси Z щелкните на вкладке "3D разметочная сетка"

➤

панели

"Ось Z"

➤

"Режим размещения"

Выберите нужный режим и нажмите

ENTER

■

Если меняется объем с установленными вручную узлами на объем
с фиксированным повторяющимся расстоянием между узлами, то
дается подсказка для смещений от начала и конца и расстояния
между узлами. Если на кривой слишком мало узлов для ее
заполнения, то на заданном расстоянии создаются новые узлы.

■

Если меняется объёмно-планировочный элемент с установленными
вручную узлами на объем с фиксированным повторяющимся
расстоянием между узлами, то дается подсказка для смещений от
начала и конца объема. Имеющиеся узлы распределяются по объему
равномерно.

2970 | Глава 33 Разметочные кривые и сетки

■

Если меняется объем с фиксированным повторяющимся
расстоянием между узлами на объем с установленными вручную
узлами, то видимых изменений не происходит. Но узлы
преобразуются во введенные вручную, поэтому теперь можно
добавлять и удалять узлы из объема.

■

Если меняется объем с фиксированным повторяющимся
расстоянием между узлами на объем с равномерно распределенными
узлами, то дается подсказка для смещений от начала и конца. После
этого происходит перерасчет имеющихся узлов и их равномерное
распределение. Теперь можно добавлять и удалять узлы из объема.

■

Если меняется объем с равномерно распределенными узлами на
объем с узлами, размещенными вручную, то видимые изменения
не наблюдаются. Но при изменении объема узлы остаются
фиксированными и больше уже не перераспределяются равномерно.

■

Если меняется объем с установленными вручную узлами на объем
с фиксированным повторяющимся расстоянием между узлами, то
дается подсказка для смещений от начала и конца объема и
расстояния между узлами. Если на кривой слишком мало узлов для
ее заполнения, то на заданном расстоянии создаются новые узлы.

Изменение графических свойств объёмно-планировочных
элементов

Эта процедура используется для изменения любого из перечисленных графических
свойств узлов на объёмно-планировочном элементе:

■

Видимость(экранный компонент включен или отключен)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

■

Размер узла

Изменение графических свойств объёмно-планировочных элементов | 2971

Выберите объёмно-планировочный элемент, который требуется
изменить, щелкните правой кнопкой и выберите опцию "Изменить
экранное представление"

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

в верхнем правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "OK".

Изменение радиуса узла объёмно-планировочного элемента

Эта процедура используется для изменения радиуса узла объёмно-планировочного
элемента путём редактирования графических свойств.

Дважды щелкните объёмно-планировочный элемент, который
необходимо изменить.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для экранного компонента выбрано
значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесённые изменения ко всем

объёмно-планировочным элементам в чертеже, выберите опцию
"Стандартный параметр чертежа".

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Щелкните значение радиуса узла и введите новое значение. (Можно

также щелкнуть

и указать 2 точки в области рисования, чтобы

установить новый радиус.)

2972 | Глава 33 Разметочные кривые и сетки

Свойство "радиус узла" можно также открыть и изменить через контекстное меню
объёмно-планировочного элемента следующим образом:

Выберите объёмно-планировочный элемент, щелкните правой кнопкой
мыши и выберите в контекстном меню пункт "Изменить экранное
представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" откройте вкладку "Прочие"
и измените значение радиуса.

Дважды нажмите "OK".

Изменение местоположения объёмно-планировочных
элементов

Эта процедура используется для изменения местоположения объёмно-планировочных
элементов. Можно переместить объёмно-планировочный элемент, меняя значения
координат точки вставки. Объёмно-планировочный элемент имеет также ориентацию
относительно МСК (мировой системы координат) или текущей ПСК
(пользовательской системы координат). Например, если верх и низ
объёмно-планировочного элемента параллелен плоскости

, то нормаль к нему

параллельна оси

объема. Можно изменить ориентацию объёмно-планировочного

элемента, привязав его нормаль к другой оси. Можно также повернуть
объёмно-планировочный элемент на своей плоскости, изменяя угол поворота.

Дважды щелкните на объемно-планировочном элементе, который
требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Местоположение".

Выберите опцию "Дополнительная информация".

Изменение местоположения объёмно-планировочных элементов | 2973

Укажите местоположение объёмно-планировочного элемента.

то...

Если требуется ...

введите новые значения координат
в опции "Точка вставки".

переместить объёмно-планировоч-
ный элемент,

проведите нормаль к объёмно-пла-
нировочному элементу параллель-

определить место объёмно-плани-
ровочного элемента на плоскости

но оси

: в поле "Нормаль" введите

для Z и

для X и Y.

проведите нормаль к объёмно-пла-
нировочному элементу параллель-

определить объёмно-планировоч-
ный элемент на плоскости

но оси

: в поле "Нормаль" введите

для X и

для Y и Z.

проведите нормаль к объёмно-пла-
нировочному элементу параллель-

определить место объекта вхожде-
ния на плоскости

но оси

: в поле "Нормаль" введите

для Y и

для X и Z.

введите новое значение для угла
поворота .

изменить поворот объёмно-плани-
ровочного элемента,

Нажмите "ОК".

Прикрепление гиперссылок, примечаний и файлов к
объёмно-планировочному элементу

Эта процедура используется для прикрепления гиперссылок, примечаний или файлов
к объёмно-планировочному элементу. Можно редактировать гиперссылки и
примечания, а также править или удалять файлы ссылок из объёмно-планировочного
элемента.

Дважды щелкните на объемно-планировочном элементе, к которому
следует присоединить информацию.

На палитре свойств перейдите на вкладку "Расширенные данные".

Для добавления гиперссылки нажмите на параметр "Гиперссылка" и
укажите ссылку.

Более подробная информация представлена в разделе "Добавление
гиперссылок в чертеж" справочной системы AutoCAD.

2974 | Глава 33 Разметочные кривые и сетки

Нажмите "ОК".

Для добавления примечания щелкните в поле "Примечания" и введите
текст примечания.

Нажмите "OK".

то...

Если требуется...

нажмите

, выберите файл и на-

жмите "OK".

прикрепить файл ссылок,

выберите файл, введите описание
и нажмите "OK".

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажать "ОК".

Прикрепление гиперссылок, примечаний и файлов к объёмно-планировочному элементу | 2975

Сетки

Сетки являются AD-объектами, к которым можно привязывать другие объекты, такие как колонны,
и определять их местоположение.

Сетки

Сетки являются AD-объектами, к которым можно привязывать другие объекты, такие
как колонны, и определять их расположение. Сетки полезны на этапах проектирования
и документирования проекта.

Типы сеток

Существует несколько типов сеток, каждая из которых имеет свое назначение.

Разметочные сетки помогают располагать одни объекты относительно других в проекте
здания. Более подробная информация о разметочных сетках приведена в

Разметочные

кривые и сетки

на стр. 2927.

Сетки колонн являются разметочными сетками, которые размещают колонну на каждом
пересечении сетки при добавлении ее в чертеж. Кроме того, они уникальны тем, что
имеют автоматические инструменты маркировки Более подробную информацию о
колоннах см. в

Создание независимой колонны

на стр. 2783 или

Создание колонны,

прикрепленной якорем к сетке

на стр. 2789.

Сетки потолка являются специализированными разметочными сетками,
представляющими подвесные или модульные потолки. Они могут быть прикреплены
якорями к объектам помещений на высоте потолка.

Все эти сетки имеют общие свойства.

Прикрепление объектов к сетке с помощью якорей

Сетки могут использоваться для прикрепления других объектов с помощью якорей.
Наглядным примером этого является сетках колонн, где специальные функции

2977

позволяют при вставке прикреплять колонны якорями к сетке. На вставленную сетку
также можно добавлять и другие объекты.

Для сеток применяется два механизма прикреплением якорем:

■

Прикрепление объектов якорями к ячейке сетки (используется якорь ячейки)

■

Прикрепление объектов якорями к пересечению сетки (используется якорь узла)

Более подробную информацию о прикреплении объектов якорями см. в разделе

Якоря

на стр. 2893.

Использование инструментов сетки колонн для
создания сеток колонн

Инструменты, предоставляемые программой, позволяют быстро разместить сетки
колонн с использованием инструмента структурной сетки колонн со специальными
заранее определенными свойствами. Можно использовать настройки инструмента
по умолчанию или изменить их свойства. Также можно использовать структурные
сетки колонн для преобразования эскиза в сетки колонн и применять настройки
инструмента структурных сеток колонн для существующих сеток колонн.

Палитры инструментов, содержащие инструменты сетки колонн

Палитры инструментов в рабочем пространстве по умолчанию содержат примеры
инструментов структурных сеток колонн, которые можно использовать и при
необходимости изменять. Кроме того, следующие каталоги, поставляемые с

2978 | Глава 34 Сетки

программой, содержат инструменты структурных сеток колонн, которые можно
добавить к вашим панелям инструментов:

■

каталог инструментов AutoCAD Architecture,

■

каталог "Палитры образцов" AutoCAD Architecture.

Пользовательские палитры, созданные вашим администратором САПР или другими
пользователями, также могут содержать инструменты структурных сеток колонн со
свойствами сеток колонн, приспособленными для конкретных проектов или
стандартов организации.

Создание прямоугольных и радиальных сеток
колонн

Используя инструменты сетки колонн, можно создавать сетки колонн с
симметричными сторонами.

Приведенные выше сетки колонн были добавлены с помощью инструмента на палитре
"Сервис". Их свойства можно изменить на палитре свойств.

Создание прямоугольных и радиальных сеток колонн | 2979

Типы разметки для сеток колонн

Существует три различных типа разметки, которые управляют расположением линий
сетки. Типы разметки определяются отдельно для плоскостей Х и Y.

■

Ручной ввод:

задается позиция отдельно для каждой линии сетки.

■

Повтор (фиксированный размер шага сетки):

определяется равноудаленное

расстояние между линиями сетки. Количество линий определяется размером
сетки. При изменении размеров сетки лини соответственно добавляются или
удаляются. Расстояние между линиями остается постоянным.

■

Равномерное распределение:

задается количество линий сетки. Расстояние

между линиями определяется размером сетки. При изменении размеров сетки
расстояние между линиями увеличивается или уменьшается. Количество линий
остается неизменным.

ПРИМЕЧАНИЕ

По умолчанию вводятся сетки с равномерным расположением

линий.

Создание сетки колонн

Данная процедура служит для добавления сетки колонн с помощью инструмента
сетки колонн. Сетки колонн могут быть прямоугольными или радиальными.

Прямоугольная сетка

Радиальная сетка

2980 | Глава 34 Сетки

Откройте палитру инструментов, которую требуется использовать, и
выберите инструмент структурной сетки колонн.

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Сетка

колонн"

➤

"Сетка колонн"

В панели свойств разверните "Основные", а затем "Общие".

Выберите форму - прямоугольную или радиальную.

Разверните "Размеры".

Если выбрана прямоугольная форма сетки, определите следующие
настройки.

то...

Если требуется...

разверните "Размеры" и введите
значение для ширины X.

определить ширину сетки,

разверните "Размеры" и введите
значение для глубины Y.

определить глубину сетки,

продлите ось Х, выберите для "Типа
разметки" позицию "Равномерное

расположить сетку с равномерно
расположенными линиями вдоль
направления Х,

распределение" и введите значение
для "Количества шагов сетки".

продлите ось Х, выберите для "Типа
разметки" позицию "Повтор" и вве-

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Х,

дите значение для "Количества ша-
гов сетки".

продлите ось Х и введите значение
для "Смещения от начала". Величина

определить величину смещения от
начальной точки вдоль направле-
ния Х сетки,

смещения может быть использована
для уменьшения действующего
размера сетки.

продлите ось Х и введите значение
для "Смещения от конца". Величина

задать величину смещения от конеч-
ной точки вдоль направления Х
сетки,

смещения может быть использована
для уменьшения действующего
размера сетки.

Создание сетки колонн | 2981

то...

Если требуется...

продлите ось Y, выберите для "Типа
разметки" позицию "Равномерное

расположить равномерно распреде-
ленную сетку вдоль направления Y,

распределение" и введите значение
для "Количества шагов сетки".

продлите ось Y выберите для "Типа
разметки" позицию "Повтор" и вве-

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Y,

дите величину для размера шага
сетки.

продлите ось Y и введите значение
для "Смещения от начала". Величина

задать величину смещения от на-
чальной точки вдоль оси Y сетки,

смещения может быть использована
для уменьшения действующего
размера сетки.

продлите ось Y и введите значение
для "Смещения от конца". Величина

определить величину смещения от
конечной точки вдоль направления
Y сетки,

смещения может быть использована
для уменьшения действующего
размера сетки.

Если выбрана радиальная форма сетки, определите следующие
настройки.

то...

Если требуется...

разверните "Размеры" и введите
значение для ширины X.

определить ширину сетки,

разверните "Размеры" и введите
значение для угла А.

определить угол сетки,

продлите ось Х, выберите для "Типа
разметки" позицию "Равномерное

расположить сетку с равномерно
размещенными линиями вдоль на-
правления Х,

распределение" и введите значение
для "Количества шагов сетки".

продлите ось Х, выберите для "Типа
разметки" позицию "Повтор" и вве-
дите величину шагов сетки.

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Х,

2982 | Глава 34 Сетки

то...

Если требуется...

продлите ось Х и введите значение
для "Внутреннего радиуса".

определить внутренний радиус
сетки,

продлите ось Х и введите значение
для "Смещения от конца". Величина

задать величину смещения от конеч-
ной точки вдоль направления Х
сетки,

смещения может быть использована
для уменьшения действующего
размера сетки.

продлите ось Y, выберите для "Типа
разметки" позицию "Равномерное

расположить равномерно распреде-
ленную сетку вдоль направления Y,

распределение" и введите значение
для "Количества шагов сетки".

продлите ось Y, выберите для "Типа
разметки" позицию "Повтор" и вве-
дите величину для "Угла шага сетки".

расположить сетку с фиксирован-
ным углом для шагов сетки по на-
правлению Y,

продлите ось Y и введите значение
для "Смещения от начального угла".

определить угол смещения от на-
чального угла вдоль направления
Х кривой сетки,

Угол смещения может быть исполь-
зован для уменьшения размера
сетки.

продлите ось Y и введите значение
для "Смещения от конечного угла".

определить угол смещения от конеч-
ного угла вдоль направления Y
кривой сетки,

Величина смещения может быть
использована для уменьшения раз-
мера сетки.

Для добавления колонн при вставке их в пересечения сетки разверните
"Колонны" и определите стиль структурного элемента.

Если выбрано добавление колонн, можно определить их размеры:

■

Смещение от начала

■

Смещение от конца

■

Логическая длина

■

Выравнивание

Создание сетки колонн | 2983

■

Выравнивание с использованием общей протяженности

СОВЕТ

После определения требуемых настроек можно скрыть палитру

свойств, чтобы обеспечить большее пространство для области
рисования.

В области рисования определите точку пересечения сетки колонн.

Задайте угол поворота сетки и нажмите

ENTER

Продолжайте добавлять сетки колонн, а затем нажмите

ENTER

Создание сетки колонн из разметочной сетки

Эта процедура используется для преобразования двумерной (2D) разметочной сетки
в сетку колонн , имеющую свойства выбранного вами инструмента структурной
сетки колонн. После создания сетки колонн можно отредактировать эти свойства.

Откройте палитру инструментов, содержащую инструмент сетки колонн,
который требуется использовать.

СОВЕТ

Для отображения нужного инструмента можно

воспользоваться прокруткой. После выбора инструмента, можно
скрыть палитру инструментов, чтобы обеспечить большее
пространство для области рисования.

Щелкните правой кнопкой мыши на опции "Применить свойства
инструмента к", "Разметочная сетка 2D".

Выберите для преобразования разметочную сетку и нажмите

ENTER

После предложения удалить исходную геометрию нажмите для
сохранения линий

ENTER

или для их удаления

(да).

При необходимости отредактируйте сетку колонн в панели свойств.

Динамическое создание сетки колонн

Эта процедура используется для динамического создания сетки колонн путем
определения их размеров на экране непосредственно при рисовании.

Откройте палитру инструментов, содержащую инструмент сетки колонн,
который требуется использовать.

2984 | Глава 34 Сетки

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Сетка

колонн"

➤

"Сетка колонн"

В палитре свойств разверните раздел "Размеры" и выберите "Да" для
параметра "Указать на экране".

Для добавления колонн в сетку при их вводе разверните "Колонны" и
выберите требуемый стиль колонн.

СОВЕТ

После выбора требуемых настроек можно переместить или

скрыть палитру инструментов, чтобы обеспечить большее
пространства для области рисования.

Определите на чертеже точку вставки для сетки.

Определите общий размер сетки, перетащив курсор на нужное
расстояние и нажав кнопку мыши.

Перетащите перекрестие внутри получившейся формы по вертикали
и горизонтали таким образом, чтобы задалось нужное количество шагов
для сетки колонн.

ПРИМЕЧАНИЕ

Чем ближе перекрестие будет находиться по

отношению к левой и нижней части сетки, тем больше пространство
будет создано.

Для подтверждения количества шагов по вертикали и горизонтали
нажмите один раз.

Задайте угол поворота сетки и нажмите

ENTER

Сетка колонн вводится в чертеж в соответствии с вашими заданиями.

Создание инструмента структурной сетки колонн

Эта процедура используется для создания структурной сетки колонн и добавления
ее в палитру инструментов. Существует возможность создания своего собственного
инструмента структурной сетки колонн; это может понадобиться при размещении
множества сеток колонн определенного стиля, имеющего одинаковые свойства.

Откройте палитру инструментов, в которую требуется добавить
инструмент.

Создание инструмента структурной сетки колонн | 2985

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
на палитру инструментов.

создать инструмент из сетки колонн
на чертеже,

щелкните правой кнопкой мыши на
инструменте и выберите "Копиро-

скопировать инструмент на текущей
палитре,

вать". Щелкните правой кнопкой
мыши и выберите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой мы-

скопировать инструмент из другой
палитры инструментов,

ши на инструменте и выберите "Ко-
пировать". Повторно откройте па-
литру, на которую нужно добавить
инструмент, щелкните правой
кнопкой мыши, а затем выберите
"Вставить".

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

скопировать инструмент из каталога
инструментов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

.и выберите

инструмент для копирования. Уста-
новите курсор на ручке i-drop и пе-
ретащите инструмент на палитру
инструментов.

Щелкните правой кнопкой мыши на новом инструменте, а затем
выберите "Свойства".

Введите имя инструмента.

Щелкните на параметре для "Описания", введите текст описания для
инструмента и нажмите "OK".

Разверните "Основные", а затем "Общие".

Щелкните на параметре для "Описания", введите описание созданной
с помощью этого инструмента сетки колонн и нажмите "OK".

Задайте ключ слоя, и любой ключ слоя будет игнорироваться, если не
нужно использовать назначение слоев, определенных в наборе ключей
слоев, используемых в чертеже.

Выберите форму сетки колонн.

2986 | Глава 34 Сетки

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 13
