Указание положения прикрепленных якорями объектов

Эта процедура используется для размещения прикрепленных якорями объектов.
Можно определить положение объекта с якорями, чтобы переместить его от того
объекта, к которому он прикреплен.

Щелкните правой кнопкой мыши на прикрепленном якорем объект и
измените его положение.

то...

Если требуется...

нажмите "Смещение по X".

задать положение по

нажмите "Смещение по Y".

задать положение по

нажмите "Смещение по Z".

задать положение по

нажмите "Выбрать начало кривой".

определить положение края,

нажмите "Задать поворот".

указать угол поворота,

нажмите "Обратить X".

изменить на противоположную ко-
ординату

нажмите "Обратить Y".

изменить на противоположную ко-
ординату

нажмите "Обратить Z".

изменить на противоположную ко-
ординату

Введите значение координат

XYZ

, чтобы определить нужное положение

смещения.

Ввод координат для расстояния смещения эквивалентно заданию всех
трех отдельных смещений по осям.

Создание инструмента крепления якорем

Эта процедура используется для создания инструмента крепления якорем и
добавления его к палитре инструментов. Создание собственных инструментов
крепления якорем может понадобиться в случаях, когда ставится множество якорей
конкретных стилей с дополнительными свойствами, которые необходимо сохранять
при каждом добавлении якоря каждого из типов.

Указание положения прикрепленных якорями объектов | 2923

Можно воспользоваться любым из следующих методов создания инструмента
закрепления якорем:

■

перетащить копию инструмента из другой палитры в текущую, а затем
отредактировать свойства нового инструмента;

■

скопировать имеющийся инструмент в текущей палитре и отредактировать
свойства нового инструмента;

■

перетащить инструмент из Библиотеки компонентов в палитру инструментов,
а затем отредактировать свойства нового инструмента.

Откройте палитру инструментов, на которой собираетесь создать
инструмент.

Создайте инструмент:

то...

Если требуется...

щелкните правой кнопкой мыши на
инструменте и выберите "Копиро-

копировать инструмент в текущей
палитре инструментов,

вать". Щелкните правой кнопкой
мыши и выберите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой мы-

скопировать инструмент из другой
палитры инструментов,

ши на инструменте и выберите "Ко-
пировать". Повторно откройте па-
литру, в которую нужно добавить
инструмент, щелкните правой
кнопкой мыши и выберите "Вста-
вить".

щелкните вкладку "Главная"

➤

па-

нель "Создание"

➤

раскрывающий-

скопировать инструмент из Библио-
теки компонентов,

ся список "Инструменты"

➤

"Библио-

тека компонентов"

.откройте

Библиотеку компонентов и опреде-
лите инструмент, который необхо-
димо скопировать. Установите кур-
сор на рукоятке i-drop и перетащите
инструмент в палитру инструмен-
тов.

2924 | Глава 32 Якоря

Разметочные кривые и
сетки

Три типа разметки объектов позволяют размещать их относительно друг друга: разметочные кривые,
двумерные (2D) разметочные сетки и трехмерные объёмно-планировочные элементы (3D) (называемые
также объемные сетки). Каждый тип разметочного объекта имеет якоря, к которым можно прикреплять
объекты. В качестве точек для якорей используются узлы. Разметочные сетки и
объёмно-планировочные элементы также предусматривают ячейки в качестве точек прикрепления
якорей ячеек и якорей объемов. Более подробную информацию см. в разделе

Якоря

на стр. 2893.

Разметочные кривые и сетки

Три типа разметки объектов позволяют размещать их относительно друг друга:
разметочные кривые, двумерные (2D) разметочные сетки и трехмерные
объёмно-планировочные элементы (3D) (называемые также объемные сетки). Каждый
тип разметочного объекта имеет якоря, к которым можно прикреплять объекты. В
качестве точек для якорей используются узлы. Разметочные сетки и
объёмно-планировочные элементы также предусматривают ячейки в качестве точек
прикрепления якорей ячеек и якорей объемов. Более подробную информацию см. в
разделе

Якоря

на стр. 2893.

Разметочная кривая

Определяя объект как разметочную кривую и помещая вдоль кривой узлы, можно
расположить объекты точно вдоль траектории. Разметочные кривые удобны для
установки положения раковин вдоль стен или стропил вдоль крыши.

Разметочная сетка

Разметочная сетка - это размещение прямоугольных или радиальных зон, называемых

планировочные элементы

, которые схематично отображаются параллельными или

радиальными осями. Используйте двумерную (2D) разметочную сетку для размещения

2927

объектов на шаблоне сетки. Прикрепление объектов к разметочным сеткам может
помочь в размещении декоративных кадок на тротуарной сетке или элементов плитки
на сетке керамического камня для перекрытий.

Объёмно-планировочный элемент

Объёмно-планировочный элемент (называемый также объемная сетка) представляет
собой трехмерное (3D) размещение прямоугольных зон. Используйте трехмерные
(3D) объёмно-планировочные элементы для размещения объектов на многоуровневой
сетке. Изменение размера объёмно-планировочного элемента меняет расстояние
между объектами, прикрепленными к сетке, а также может изменить размер и высоту
объектов, прикрепленных к этой сетке.

Использование разметочных кривых

Используйте разметочную кривую для прикрепления объектов вдоль траектории.
Следующие объекты можно определить, как разметочные кривые:

■

Стены

■

Навесные стены

■

Оконные сборки

■

Помещения

■

Формообразующие элементы

■

Крыши

■

Оси

■

Дуги

■

Круги

■

Эллипсы

■

Многоугольники

■

Полилинии

■

Сплайны

Разметочные кривые больше всего подходят для объектов с линейной геометрией,
например для полилинии, стены или сплайна. Если необходимы узлы для двумерного
(2D) объекта, попробуйте использовать вместо них разметочную сетку.

2928 | Глава 33 Разметочные кривые и сетки

Создание инструмента разметочная кривая

Эта процедура используется для создания инструмента разметочная кривая и
внесения его в панель инструментов. Может возникнуть необходимость создать свои
собственные инструменты для разметочных кривых, если размещаются несколько
разметочных кривых определенного стиля, и все они имеют одинаковые свойства.

Откройте палитру инструментов, к которой нужно добавить инструмент.

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
в палитру инструментов.

создать инструмент из разметочной
кривой на чертеже,

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой на

скопировать инструмент из другой
палитры инструментов,

инструменте и выберите "Копиро-
вать". Повторно откройте палитру,
в которую нужно добавить инстру-
мент, щелкните правой кнопкой и
выберите "Вставить".

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

необходимо скопировать. Установи-
те курсор на рукоятке i-drop и пере-
тащите инструмент в палитру ин-
струментов.

Щелкните правой кнопкой и выберите "Свойства".

Для опции "Имя" введите имя инструмента, которое будет отображаться
подсказкой к инструменту. Это имя будет также отображаться с
инструментом, если оно опубликовано в каталоге Библиотеки
компонентов.

В опции "Описание" щелкните в области текстового окна и введите
текст описания, который требуется отобразить на подсказке

Создание инструмента разметочная кривая | 2929

инструмента. Это описание будет также отображаться с инструментом,
если оно опубликовано в каталоге Библиотеки компонентов.

Разверните опцию "Основные", а затем "Общие".

В опции "Общие" щелкните в области текстового окна "Описание",
введите описание инструмента и нажмите "OK".

Для ключа "Слой" щелкните в области текстового окна, выберите ключ
слоя и нажмите на "OK".

Для переопределения "Слой" нажмите в области текстового окна,
выберите переопределение ключа слоя и нажмите на "OK".

В группе настроек "Размеры" задайте тип разметки.

Укажите количество узлов или введите значение расстояния.

Нажмите "ОК".

Добавление разметочных кривых

Эта процедура используется для определения объекта как разметочной кривой.
Расстояние между узлами для якорей определяет расстояние между объектами,
которые прикрепляются к разметочной кривой даже в том случае, если меняется
геометрия разметочной кривой.

Предусмотрены опции расстояния, описанные ниже.

■

Ручной ввод

- указывается положение каждого узла вдоль разметочной кривой.

Указание узла на разметочной кривой вручную

2930 | Глава 33 Разметочные кривые и сетки

■

Повтор

- указываются одинаковые расстояния между узлами вдоль разметочной

кривой. Количество узлов для якоря определяется длиной разметочной кривой.
С изменением длины кривой происходит соответствующее добавление или
удаление узлов. Расстояние между узлами остается фиксированным.

Размещение узлов при повторе расстояния на разметочной кривой

■

Равномерное распределение

- указывается количество узлов вдоль кривой.

Расстояние между узлами определяется длиной разметочной кривой. Поскольку
длина кривой меняется, соответственно увеличивается или уменьшается
расстояние между узлами. Количество узлов остается фиксированным.

Добавление разметочных кривых | 2931

Размещение узлов на разметочной кривой через равные расстояния

Откройте палитру, содержащую инструмент разметочной кривой,
который требуется использовать, и выберите его.

СОВЕТ

При необходимости, воспользуйтесь прокруткой для поиска

нужного инструмента. После выбора переместите или скройте палитру
свойств, чтобы обеспечить большее пространство для области
рисования.

Если инструменты разметочных кривых отсутствуют на палитрах
инструментов в рабочем пространстве, можно использовать Библиотеку
компонентов для доступа к каталогу инструментов, который содержит
инструмент разметочной кривой в опции "Параметрическая компоновка
и закрепление". Этот инструмент можно добавить к любой палитре
инструментов. Более подробную информацию см. в разделе

Обзор

Библиотеки компонентов

на стр. 151.

Выберите объект для определения разметочной кривой.

2932 | Глава 33 Разметочные кривые и сетки

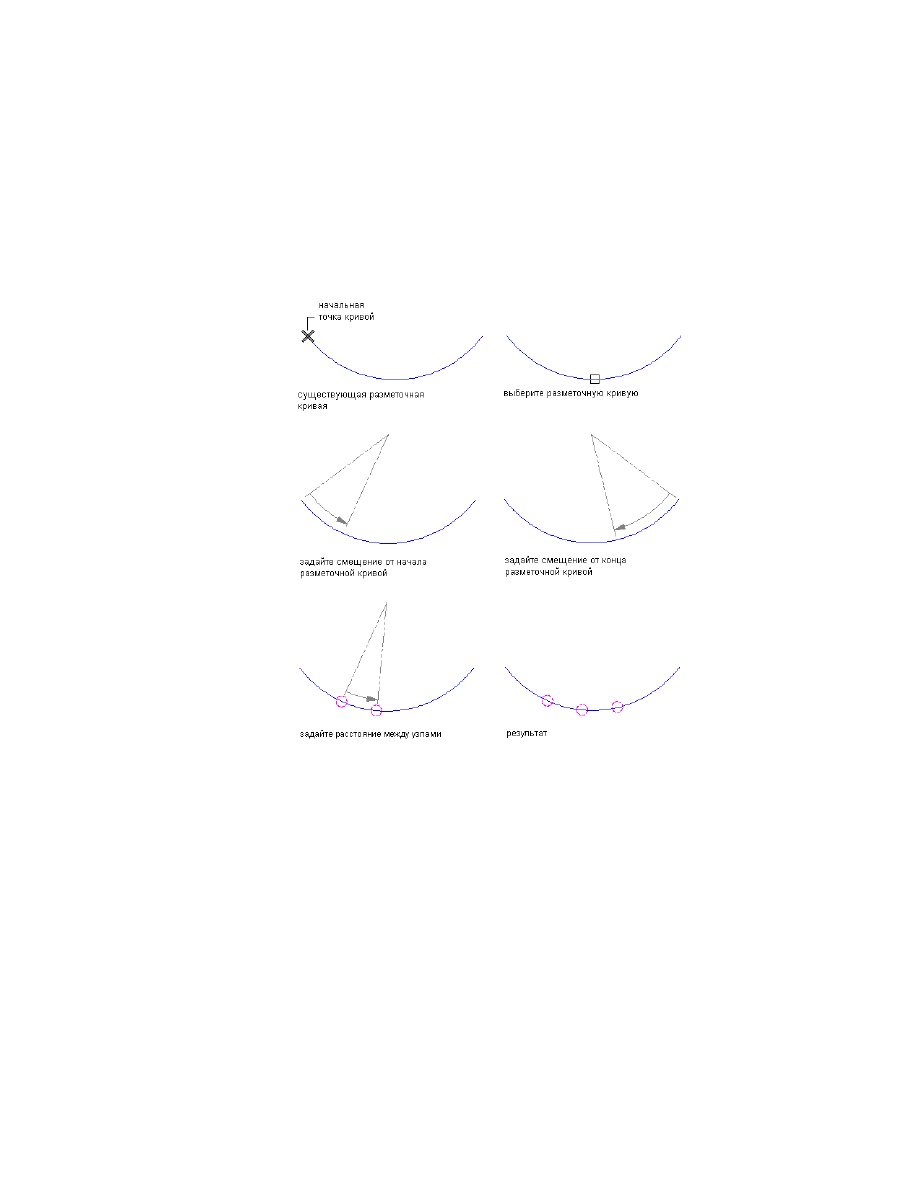

Разместите узлы вдоль разметочной кривой.

то...

Если требуется ...

нажмите

ENTER

. введите количество

узлов и укажите местоположения

разместить узлы в указанных ме-
стах,

узлов, выбирая их или вводя рассто-
яния от начальной точки кривой.

введите

(повтор). Укажите началь-

ные и конечные смещения первого

повторить установку узлов через
заданное расстояние вдоль кривой,

и последнего узлов и укажите рас-
стояние между узлами.

введите

(равномерное распреде-

ление). Укажите начальные и конеч-

разместить фиксированное количе-
ство узлов вдоль кривой,

ные смещения первого и последне-
го узлов и укажите количество уз-
лов.

Добавление узлов к разметочным кривым

Эта процедура используется для добавления узлов к разметочным кривым.

Разметочная кривая с равномерно
распределенными ручками узлов

Узлы можно добавлять только к тем разметочным кривым, для которых расстояние
между узлами установлено вручную или для равноотстоящих друг от друга узлов.
Разметочные кривые с расположением узлов на фиксированном одинаковом
расстоянии друг от друга нельзя изменить, не меняя длину кривой или расстояние
от первого узла. Более подробную информацию см. в разделе

Изменение режима

установки узлов на разметочных кривых

на стр. 2938.

Добавление узлов к разметочным кривым | 2933

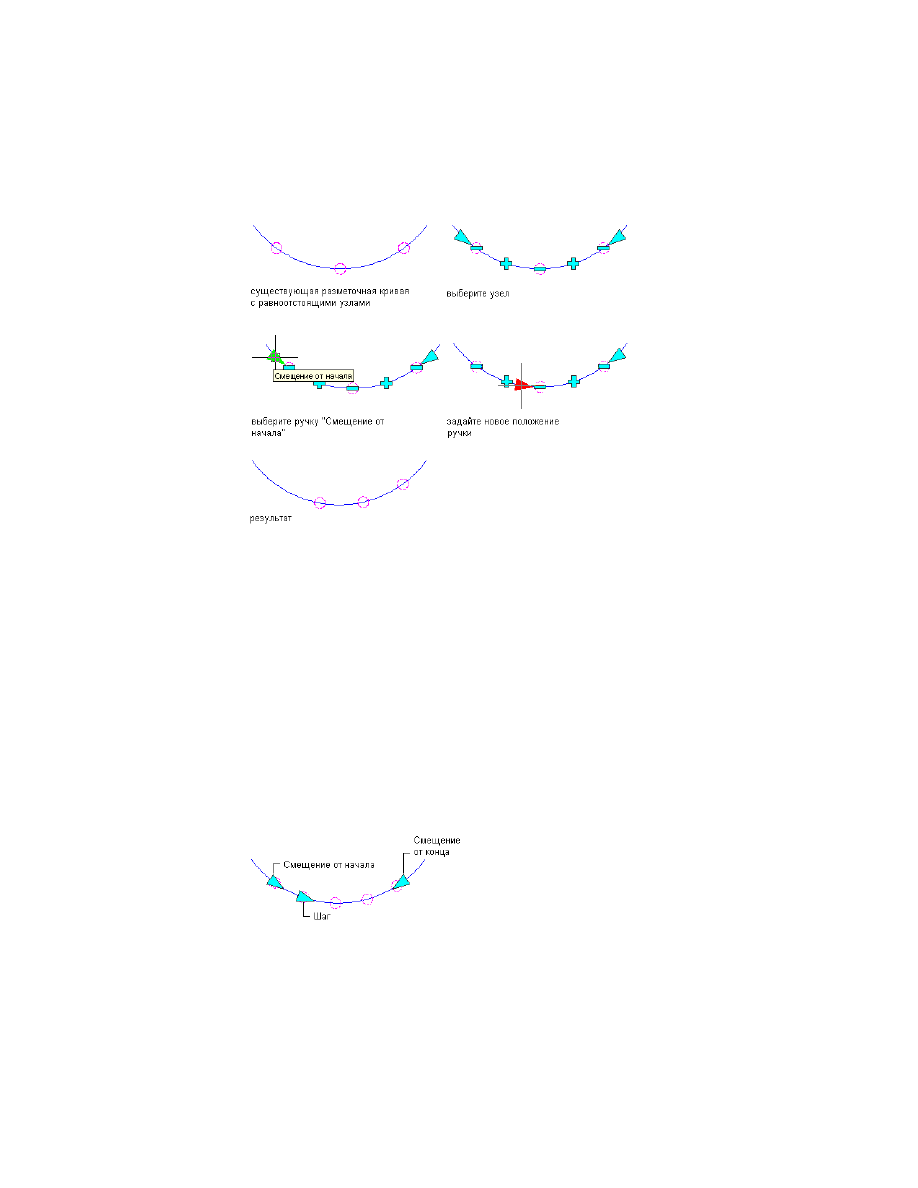

Добавление узла к разметочной кривой с помощью ручек

Выберите разметочную кривую, выделив один из якорей узла.

Нажмите на ручку "Добавить узел".

Возможные альтернативные действия: щелкните на вкладке
"Разметочная кривая"

➤

панели "Редактирование"

➤

"Добавить узел"

■

Если добавляется узел к разметочной кривой с узлами,
размещенными вручную, то новый узел вставляется в указанную
позицию. Позиции других узлов остаются неизменными.

■

Если узел добавляется к разметочной кривой с узлами,
размещенными на равном расстоянии, то при добавлении нового
узла происходит перерасчет местоположения всех узлов таким
образом, чтобы они снова находились на равном расстоянии друг
от друга.

Щелкните правой кнопкой и выберите "Отменить выбор" для
отключения ручек.

Удаление узлов из разметочных кривых

Эта процедура используется для удаления узлов из разметочных кривых.

Узлы можно удалять только из тех разметочных кривых, для которых расстояние
между узлами установлено вручную или для равноотстоящих друг от друга узлов.
Разметочные кривые с расположением узлов на фиксированном одинаковом
расстоянии друг от друга нельзя изменить, не меняя длину кривой или расстояние
от первого узла.

2934 | Глава 33 Разметочные кривые и сетки

Удаление узла из разметочной кривой с помощью ручек

Выберите разметочную кривую, выделив один из якорей узла.

Нажмите на ручку "Удалить узел".

Альтернативный способ: щелкните на вкладке "Разметочная

кривая"

➤

панели "Редактирование"

➤

"Удалить узел"

■

Если удаляется узел с разметочной кривой, узлы которой
установлены вручную, то этот узел удаляется из указанной позиции.
Позиции других узлов остаются неизменными.

■

Если удаляется узел с разметочной кривой с равноотстоящими друг
от друга узлами, то этот узел удаляется с указанной позиции и
происходит перерасчет местоположений оставшихся узлов таким
образом, чтобы они снова равноотстояли друг от друга.

Щелкните правой кнопкой и выберите "Отменить выбор" для
отключения ручек.

Изменение смещений разметочных кривых

Эта процедура используется для изменения начального и конечного смещений
разметочных кривых.

Можно изменить смещения для равноотстоящих и повторяющихся разметочных
кривых. Переустанавливая ручки смещения, можно переместить начальное или
конечное смещение в любое положение на разметочной кривой. Нельзя перенести
смещение за пределы границы кривой.

Изменение смещений разметочных кривых | 2935

Изменение начального местоположения смещенного узла с помощью
ручек

Выберите разметочную кривую, выделив один из якорей узла.

Нажмите на ручку "Смещение".

Переместите ручку в нужное место и однократно нажмите кнопку
мыши; или введите значение в командной строке и нажмите

ENTER

Нажмите правую кнопку мыши и выберите "Отменить выбор" для
отключения ручек.

Изменение расстояния между узлами на разметочной
кривой

Эта процедура используется для изменения расстояния между узлами на разметочной
кривой с заданным повторяющимся расстоянием.

Разметочная кривая с равномерно
распределенными ручками узлов

2936 | Глава 33 Разметочные кривые и сетки

Изменение расстояния между узлами на разметочной кривой с
помощью ручек

Выберите разметочную кривую, выделив один из якорей узла.

Нажмите на ручку "Расстояние".

Ручка "Расстояние" прикрепляется к переднему узлу разметочной
кривой.

ENTER

Если ручка перемещается влево для уменьшения расстояния между
узлами, то количество узлов увеличивается. Если ручка перемещается
вправо для увеличения расстояния между узлами, то количество узлов
уменьшается.

Щелкните правой кнопкой и выберите "Отменить выбор" для
отключения ручек.

Изменение положений узлов на разметочной кривой

Эта процедура используется для изменения положения узлов на кривой с помощью
ручного размещения узлов.

Изменение положений узлов на разметочной кривой | 2937

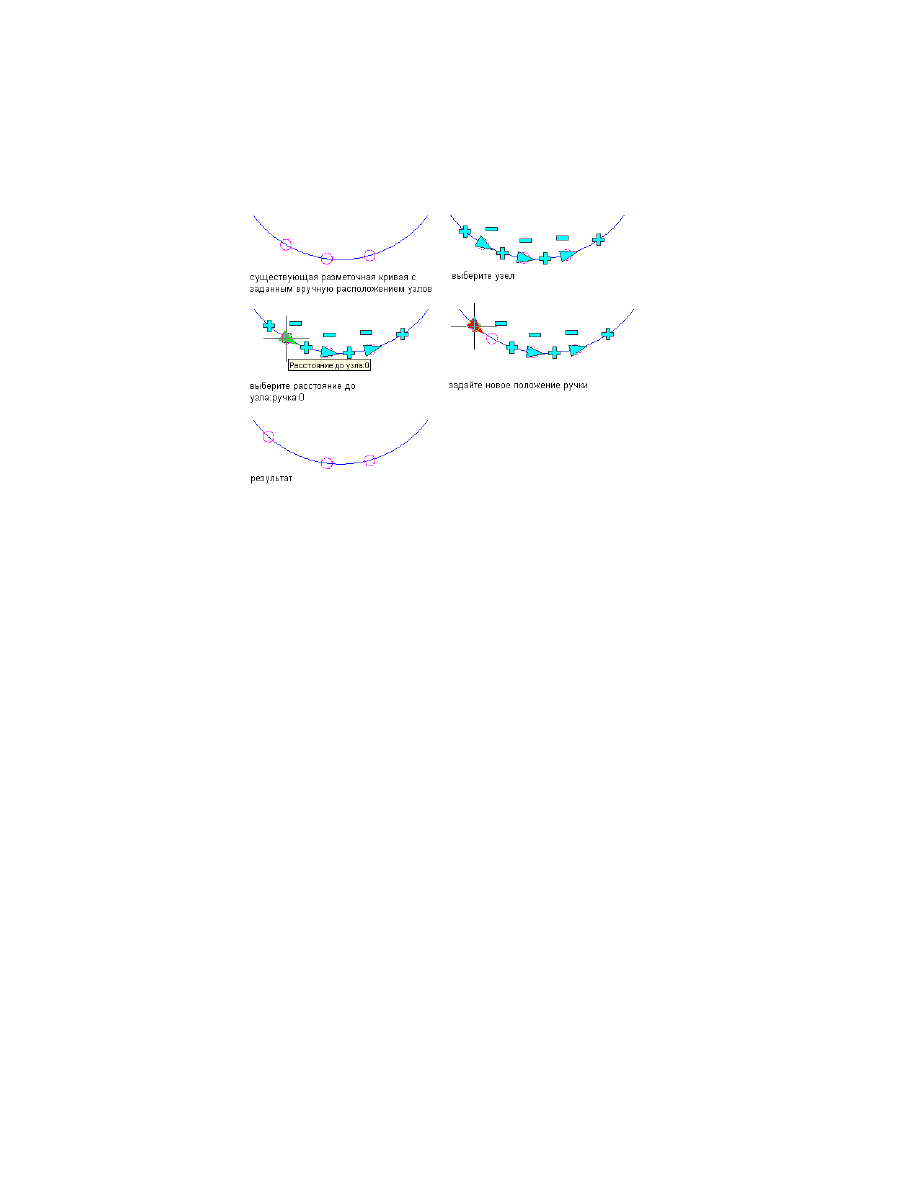

Изменение положения узла на разметочной кривой с помощью ручек

Выберите разметочную кривую, выделив один из якорей узла.

Нажмите на ручку "Расстояние до узла".

Переместите ручку в нужное место и щелкните; или введите значение
в командной строке и нажмите

ENTER

Щелкните правой кнопкой и выберите "Отменить выбор" для
отключения ручек.

Изменение режима установки узлов на разметочных кривых

Эта процедура используется для изменения размещения узлов вдоль разметочной
кривой. Более подробную информацию см. в разделе

Добавление разметочных кривых

на стр. 2930.

Например можно изменить режим таким образом, чтобы кривая с размещенным
вручную узлами стала кривой с равноотстоящими друг от друга узлами. Если требуется
добавить узлы к разметочной кривой с заданным количеством узлов, необходимо
сначала преобразовать разметочную кривую в режим с ручной установкой или
равноотстоящей установкой узлов.

Можно также изменить разметочный режим на палитре свойств.

Выберите разметочную кривую, выделив один из якорей узла.

2938 | Глава 33 Разметочные кривые и сетки

Щелкните на вкладке "Разметочная кривая"

➤

панели

"Редактирование"

➤

"Режим размещения"

. Или же можно щелкнуть

правой кнопкой мыши и выбрать пункт "Режим размещения".

Выберите нужный режим и нажмите

ENTER

■

Если меняется разметочная кривая с установленными вручную
узлами на разметочную кривую с фиксированным повторяющимся
расстоянием между узлами, то дается подсказка для смещений от
начала и конца и расстояния между узлами. Если на кривой слишком
мало узлов для ее заполнения, то на заданном расстоянии создаются
новые узлы.

■

Если меняется разметочная кривая с установленными вручную
узлами на разметочную кривую с фиксированным повторяющимся
расстоянием между узлами, то дается подсказка для смещений от
начала и от конца кривой. Имеющиеся узлы распределены по кривой
равномерно.

■

Если меняется разметочная кривая с фиксированным
повторяющимся расстоянием между узлами на разметочную кривую
с установленными вручную узлами, то видимых изменений не
происходит. Но поскольку узлы были преобразованы в узлы,
распределенные вручную, теперь можно добавлять и удалять узлы
с кривой.

■

Если меняется разметочная кривая с фиксированным
повторяющимся расстоянием между узлами на разметочную кривую
с равномерно распределенными узлами, то дается подсказка для
начального и конечного смещений. После этого происходит
перерасчет имеющихся узлов и их равномерное распределение.
Теперь можно добавлять узлы к кривой и удалять узлы с кривой.

■

Если меняется кривая с равномерно распределенными узлами на
кривую с узлами, размещенными вручную, то видимых изменений
не происходит. Но при изменении кривой узлы остаются
фиксированными и больше уже не перераспределяются равномерно.

■

Если меняется кривая с равномерно распределенными узлами на
кривую с фиксированным повторяющимся расстоянием между
узлами, то дается подсказка для начального и конечного смещений
и расстояния между узлами. Если на кривой слишком мало узлов
для ее заполнения, то на заданном расстоянии создаются новые
узлы.

Изменение режима установки узлов на разметочных кривых | 2939

Переключение разметочных кривых

Эта процедура используется для перемещения разметочной кривой с одного объекта
на другой. В этой операции разметочный режим сохраняется. Если разметочная
кривая была вставлена изначально с равномерно распределенными узлами, то узлы
остаются равномерно распределенными на новом объекте.

Если кривая переключается на объект, в котором уже имеется разметочная кривая,
то эти две кривые не объединяются. Они по-прежнему разделяют объекты и их
можно редактировать по отдельности.

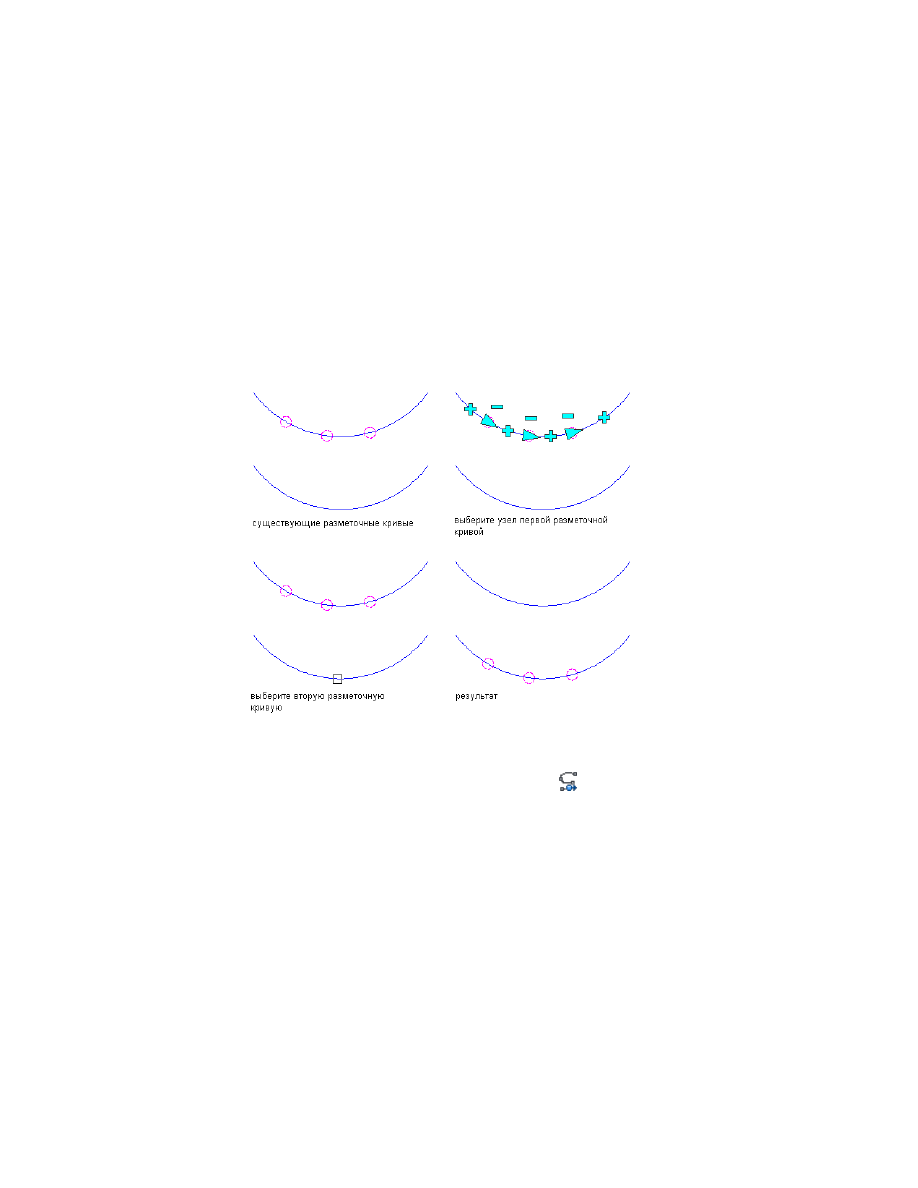

Переключение узлов с одной разметочной кривой на другую

Выберите разметочную кривую, выделив один из якорей узла.

Щелкните на вкладке "Разметочная кривая"

➤

панели

"Редактирование"

➤

"Заменить кривую"

. Или же можно щелкнуть

правой кнопкой мыши и выбрать пункт "Заменить кривую".

Выберите объект, к которому прикрепляется разметочная кривая.

Разметочная кривая перемещается к новому объекту.

2940 | Глава 33 Разметочные кривые и сетки

Изменение графических свойств разметочных кривых

Эта процедура используется для изменения графических свойств узлов на
разметочной кривой. Графические свойства, которые можно менять, следующие:

■

Видимость (экранный компонент включен или отключен)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

■

Размер узла

Выберите разметочную кривую, которую требуется изменить, нажмите
правую кнопку мыши и выберите "Изменить экранное представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если параметр "Переопределение объекта" уже выбран, нажмите кнопку

в верхнем правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "OK".

Изменение радиуса узла разметочной кривой

Эта процедура используется для изменения радиуса узла разметочной кривой путём
редактирования графических свойств.

Дважды щелкните на разметочной кривой, которую необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

Изменение графических свойств разметочных кривых | 2941

Убедитесь, что в категории "Общие" для экранного компонента выбрано
значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесённые изменения ко всем

разметочным кривым в чертеже, выберите опцию "Стандартный
параметр чертежа".

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Щелкните значение радиуса узла и введите новое значение. (Можно

также щелкнуть

и указать 2 точки в области рисования, чтобы

установить новый радиус.)

Свойство радиус узла можно также открыть и изменить через контекстное меню
разметочной кривой следующим образом:

Выберите разметочную кривую, щелкните правой кнопкой мыши и
выберите в контекстном меню пункт "Изменить экранное
представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" откройте вкладку "Прочие"
и измените значение радиуса.

Дважды нажмите "OK".

Прикрепление гиперссылок, примечаний и файлов к
разметочной кривой

Эта процедура используется для прикрепления гиперссылок, примечаний или файлов
к разметочной кривой. Кроме того, можно редактировать гиперссылки и примечания,
а также править или удалять файлы ссылок из разметочной кривой.

2942 | Глава 33 Разметочные кривые и сетки

Выберите разметочную кривую, к которой требуется прикрепить
информацию.

На палитре свойств перейдите на вкладку "Расширенные данные".

Для добавления гиперссылки нажмите на параметр "Гиперссылка" и
укажите ссылку.

Более подробную информацию см. в разделе "Добавление гиперссылок
в чертеж" в справочной системе AutoCAD.

Нажмите "ОК".

Для добавления примечания щелкните в поле "Примечания" и введите
текст примечания.

Нажмите "OK".

Для добавления файла ссылок щелкните в поле "Справочные документы"
и присоедините, отредактируйте или отсоедините файл ссылок:

то...

Если требуется...

нажмите

, выберите файл и на-

жмите "OK".

прикрепить файл ссылок,

выберите файл, введите описание
и нажмите "OK".

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "ОК".

Использование разметочных сеток

Используйте разметочную сетку для размещения объектов в шаблоне 2D сетки.
Можно сформировать радиальную или прямоугольную разметочную сетку. Можно
закреплять объекты якорями на пересечениях линий сетки (якоря узлов) или на
центре планировочных элементов сетки (якоря ячейки). Для получения
дополнительной информации о якорях см. разделы

Работа с якорями к узлам

на стр.

2908 и

Работа с якорями к планировочным элементам

на стр. 2913.

Использование разметочных сеток | 2943

ПРИМЕЧАНИЕ

По умолчанию обозначения якорей узлов и якорей ячейки не

отображаются при вставке сетки. Для отображения их включите эти компоненты
в опции "Отображение объекта". Для получения сведений о включении экранных
компонентов см. раздел

Изменение графических свойств разметочных кривых

на

стр. 2941.

Изменение размера сетки меняет расстояние между объектами, прикрепленными к
этой сетке и может также менять размеры прикрепленных объектов. Можно
использовать профиль подрезки для определения границы вокруг разметочной сетки
или для того, чтобы сделать в сетке отверстие. Разметочная сетка не отображается
за пределами границ или внутри отверстия. Используйте замкнутые полилинии для
определения границы или отверстия. Например, можно использовать профиль
подрезки для прорезания отверстия в отображении сетки потолков.

Создание инструмента разметочной сетки

Эта процедура используется для создания инструмента 2D разметочной сетки и
внесения его в панель инструментов. Необходимость в создании своих собственных
инструментов разметочной сетки может возникнуть, если размещается несколько
сеток определенного стиля и все они имеют одинаковые свойства.

Откройте палитру инструментов, в которую необходимо добавить
инструмент.

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
в палитру инструментов.

создать инструмент из разметочной
сетки на чертеже,

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой и

скопировать инструмент из другой
палитры инструментов,

выберите "Копировать". Заново от-
кройте палитру, в которую требует-
ся добавить инструмент, щелкните
правой кнопкой и выберите "Вста-
вить".

2944 | Глава 33 Разметочные кривые и сетки

то...

Если требуется...

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

Щелкните правой кнопкой и выберите "Свойства".

В опции "Описание" щелкните в области текстового окна и введите
текст описания, который требуется отобразить на подсказке
инструмента. Это описание будет также отображаться с инструментом,
если оно опубликовано в каталоге Библиотеки компонентов.

Разверните опцию "Основные", а затем "Общие".

В опции "Общие" щелкните в области текстового окна "Описание",
введите описание инструмента и нажмите "OK".

Для ключа "Слой" щелкните в области текстового окна, выберите ключ
слоя и нажмите на "OK".

Для переопределений слоя щелкните в области текстового окна,
выберите переопределение ключа слоя и нажмите на "OK".

Разверните опцию "Размер".

Нажмите "Да" для указания размеров сетки на экранном чертеже в
процессе его создания.

Нажмите "Нет" для указания числовых значений ширины, длины и
высоты сетки.

Разверните опцию "Ось Х" и укажите тип разметки, размер
планировочного элемента, а также смещения в начале и конце.

Разверните опцию "Ось Y" и укажите тип разметки, размер
планировочного элемента, а также смещения в начале и конце.

Нажмите "ОК".

Добавление радиальных разметочных сеток

Эта процедура используется для создания 2D радиальных разметочных сеток.

Добавление радиальных разметочных сеток | 2945

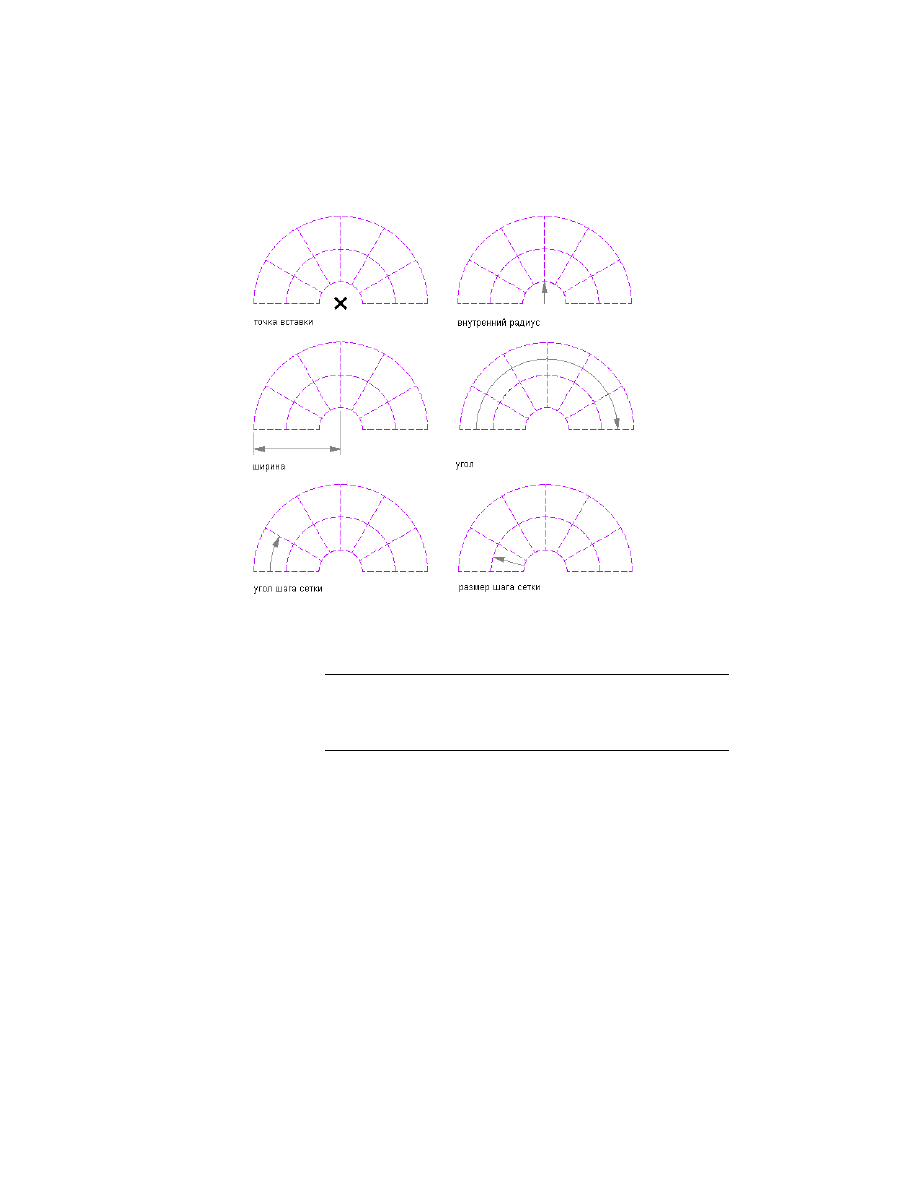

Параметры радиальных разметочных сеток

Откройте набор инструментов, содержащий 2D инструмент
разметочной сетки, которым требуется воспользоваться, и выберите
его.

СОВЕТ

При необходимости, воспользуйтесь прокруткой для поиска

нужного инструмента. После выбора можно переместить или скрыть
палитру свойств, чтобы обеспечить большее пространство для области
рисования.

Если 2D инструменты разметочной сетки отсутствуют на палитрах
инструментов в рабочем пространстве, можно использовать Библиотеку
компонентов для доступа к каталогу инструментов, который содержит
2D инструмент разметочной сетки в опции "Параметрическая
компоновка и закрепление". Можно добавить этот инструмент к любой
палитре инструментов. Более подробную информацию см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

В панели свойств разверните "Основные", а затем "Общие".

Для параметра "Форма" выберите значение "Радиальная".

2946 | Глава 33 Разметочные кривые и сетки

Если требуется, укажите граничный объект, прикрепленный к сетке.

Разверните узел "Размеры" и выберите значение "Да" для указания
размеров на экране с файлом чертежа или значение "Нет" для задания
размеров на палитре свойств.

На палитре свойств введите ширину и угловой размер сетки.

Разверните опцию "Ось Х".

Для параметра "Тип разметки" выберите значение "Равномерно" и
введите значение параметра "Количество планировочных элементов"
либо выберите значение "Повтор" и введите значение параметра "Размер
планировочных элементов".

Введите значение для позиции "Внутренний радиус".

Введите значение для позиции "Смещение от конца".

Разверните опцию "Ось Y".

Для параметра "Тип разметки" выберите значение "Равномерно" и
введите значение параметра "Количество планировочных элементов"
либо выберите значение "Повтор" и введите значение параметров "Угол
планировочного элемента", "Смещение от начального угла" и "Смещение
от конечного угла".

Укажите на чертеже точку вставки центра радиальной разметочной
сетки.

Укажите поворот радиальной сетки вокруг точки вставки.

Изменение радиальных разметочных сеток

Эта процедура используется для изменения угла или размера радиальной разметочной
сетки. Можно также изменить размер и число планировочных элементов сетки.

Если ручки используются для растяжения радиальной разметочной сетки, то
поведение разметочной сетки зависит от типа интервала по каждой оси. Общий
размер сетки "переходит" в направления, которые указываются для использования
планировочного элемента определенного размера с повторением расстояния, чтобы
поддержать точный размер планировочных элементов. Общий размер меняется в
направлениях, которые указываются и при равноотстоящих узлах, и при узлах,
введенных вручную.

Дважды щелкните на одной или нескольких 2D разметочных сетках.

На палите свойств разверните категории "Основные" и "Общие".

Разверните узел "Размеры" и введите новые значения ширины и угла.

Разверните узел "Ось Х" и, в зависимости от типа разметки, введите
новые значения параметров "Количество планировочных элементов",

Изменение радиальных разметочных сеток | 2947

"Размер планировочных элементов", "Внутренний радиус" и "Смещение
от конца".

Разверните узел "Ось Y" и, в зависимости от типа разметки, введите
новые значения параметров "Количество планировочных элементов",
"Угол планировочного элемента", "Смещение от начального угла" и
"Смещение от конечного угла".

Добавление прямоугольных разметочных сеток

Эта процедура используется для добавления прямоугольных разметочных сеток.

Параметры прямоугольной разметочной сетки

Откройте набор инструментов, содержащий 2D инструмент
разметочной сеткой, которым требуется воспользоваться, и выберите
его.

2948 | Глава 33 Разметочные кривые и сетки

СОВЕТ

При необходимости, воспользуйтесь прокруткой для поиска

Если 2D инструменты разметочной сетки отсутствуют на палитрах
инструментов в рабочем пространстве, можно использовать Библиотеку
компонентов для доступа к каталогу инструментов, который содержит
2D инструмент разметочная сетка в опции "Параметрическая
компоновка и закрепление". Можно добавить этот инструмент к любой
палитре инструментов. Более подробную информацию см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

В панели свойств разверните "Основные", а затем "Общие".

Для параметра "Форма" выберите значение "Прямоугольная".

Если требуется, укажите граничный объект, прикрепленный к сетке.

Введите значения свойств "X - Ширина" и "Y - Глубина".

Разверните опцию "Ось Х".

Для параметра "Тип разметки" выберите значение "Равномерно" и
введите значения параметров "Количество планировочных элементов",
"Смещение от начала" и "Смещение от конца", либо выберите значение
"Повтор" и введите значения параметров "Размер планировочных
элементов", "Смещение от начала" и "Смещение от конца".

Разверните опцию "Ось Y".

Укажите на чертеже точку вставки нижнего левого угла прямоугольной
разметочной сетки.

Укажите поворот прямоугольной сетки вокруг точки вставки.

Добавление прямоугольных разметочных сеток | 2949

Изменение прямоугольных разметочных сеток

Эта процедура используется для изменения угла или размера прямоугольной
разметочной сетки. Можно также изменить размер и число планировочных элементов
сетки.

Если ручки используются для растягивания прямоугольной разметочной сетки, то
поведение прямоугольной разметочной сетки зависит от типа установки интервала
по каждой оси. Общий размер сетки "переходит" в направления, которые указываются
для использования планировочного элемента определенного размера с повторением
расстояния, чтобы поддержать точный размер планировочных элементов. Общий
размер меняется в направлениях, которые указываются как при равноотстоящих
узлах, так и при узлах, введенных вручную.

Дважды щелкните на одной или нескольких 2D разметочных сетках.

В панели свойств разверните "Основные", а затем "Общие".

Введите новые значения ширины X и толщины Y.

Выберите параметр повтора интервала и введите значение, или введите
новые значения размеров X и Y планировочного элемента.

Создание разметочной сетки с пользовательскими
параметрами

Данная процедура служит для создания разметочной сетки с заданными параметрами.
Разметочные сетки могут быть прямоугольными или радиальными.

Откройте инструментальную палитру, содержащую инструмент
разметочной сетки, который требуется использовать, и выберите его.

СОВЕТ

При необходимости, воспользуйтесь прокруткой для поиска

Если 2D инструменты разметочной сетки отсутствуют на палитрах
инструментов в рабочем пространстве, можно использовать Библиотеку
компонентов для доступа к каталогу инструментов, который содержит
2D инструмент разметочная сетка в опции "Параметрическая
компоновка и закрепление". Можно добавить этот инструмент к любой
палитре инструментов. Более подробную информацию см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

2950 | Глава 33 Разметочные кривые и сетки

В панели свойств разверните "Основные", а затем "Общие".

Нажмите на параметр в опции "Описание", введите описание сетки и
нажмите на "OK".

Для параметра "Форма" выберите значение: "Прямоугольная" или
"Радиальная".

Если требуется, укажите граничный объект, прикрепленный к сетке.

Разверните узел "Размеры" и для параметра "Указать на экране" выберите
значение "Нет".

Если выбрана прямоугольная форма сетки, задайте следующие размеры.

■

Для параметра "X - Ширина" введите значение, определяющее
ширину сетки.

■

Для параметра "Y - Глубина" введите значение, определяющее
глубину сетки.

В группе настроек "Ось X" определите размещение:

то...

Если требуется...

для "Типа разметки" укажите вари-
ант "Равномерно" и введите значе-

расположить сетку с равномерно
размещенными линиями вдоль на-
правления Х ,

ние для опции "Количество плани-
ровочных элементов".

выберите вариант "Повтор" для па-
раметра "Тип разметки" и введите

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Х,

значение для размера планировоч-
ного элемента.

■

Для параметра "Смещение от начала" введите расстояние смещения
от начальной точки сетки.

ПРИМЕЧАНИЕ

Величина смещения может быть использована для

уменьшения действующего размера сетки.

■

Для параметра "Смещение от конца" введите расстояние смещения
от конечной точки сетки.

В группе настроек "Ось Y" определите размещение:

то...

Если требуется...

для "Типа разметки" укажите вари-
ант "Равномерно" и введите значе-

расположить равномерно распреде-
ленную сетку вдоль направления Y,

Создание разметочной сетки с пользовательскими параметрами | 2951

то...

Если требуется...

ние для опции "Количество плани-
ровочных элементов".

выберите вариант "Повтор" для па-
раметра "Тип разметки" и введите

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Y,

значение для размера планировоч-
ного элемента.

■

Для параметра "Смещение от начала" введите значение расстояния
смещения от начальной точки сетки.

ПРИМЕЧАНИЕ

Смещения можно использовать для сокращения

эффективных размеров сетки.

■

Для параметра "Смещение от конца" введите расстояние смещения
от конечной точки сетки.

Если выбрана радиальная форма сетки, задайте следующие размеры.

■

Для параметра "X - Ширина" введите значение, определяющее
ширину сетки.

■

Для параметра "A - Угол" введите значение, определяющее угол
охвата сетки.

В группе настроек "Ось X" определите размещение:

то...

Если требуется...

для "Типа разметки" укажите вари-
ант "Равномерно" и введите значе-

расположить сетку с равномерно
размещенными линиями вдоль на-
правления Х ,

ние для опции "Количество плани-
ровочных элементов".

выберите вариант "Повтор" для па-
раметра "Тип разметки" и введите

расположить сетку с фиксирован-
ным размером шагов вдоль направ-
ления Х,

значение для размера планировоч-
ного элемента.

■

Для параметра "Внутренний радиус" введите значение внутреннего
радиуса сетки.

2952 | Глава 33 Разметочные кривые и сетки

■

Для параметра "Смещение от конца" введите значение расстояния
смещения от конечной точки сетки. Величина смещения может
быть использована для уменьшения действующего размера сетки.

В группе настроек "Ось Y" определите размещение:

то...

Если требуется...

для "Типа разметки" укажите вари-
ант "Равномерно" и введите значе-

расположить равномерно распреде-
ленную сетку вдоль направления Y,

ние для опции "Количество плани-
ровочных элементов".

выберите вариант "Повтор" для па-
раметра "Тип разметки" и введите

расположить сетку с фиксирован-
ным углом для шагов сетки по на-
правлению Y,

значение для параметра "Угол пла-
нировочных элементов".

■

Для параметра "Смещение от начального угла" введите значение
угла смещения от начального угла сетки.

ПРИМЕЧАНИЕ

Смещения можно использовать для сокращения

эффективных размеров сетки.

■

Для параметра "Смещение от конечного угла" введите значение угла
смещения от конечного угла сетки.

В области рисования укажите точку вставки сетки.

Задайте угол поворота сетки и нажмите

ENTER

Создание пользовательской разметочной сетки на основе
линий

Данная процедура служит для преобразования пользовательских линий в
разметочную сетку, которая имеет свойства выбранного инструмента разметочной
сетки. После создания разметочной сетки эти свойства можно отредактировать.

Откройте инструментальную палитру, содержащую инструмент
разметочной сетки, который требуется использовать.

Создание пользовательской разметочной сетки на основе линий | 2953

СОВЕТ

При необходимости, воспользуйтесь прокруткой для поиска

Щелкните правой кнопкой мыши на инструменте разметочной сетки
и выберите пункт контекстного меню "Применить свойства
инструмента"

➤

"Линии".

Выберите для преобразования рабочие линии и нажмите

ENTER

После предложения удалить исходные рабочие линии нажмите для
сохранения рабочих линий

ENTER

или для их удаления

(да).

При необходимости отредактируйте свойства разметочной сетки на
палитре свойств.

Добавление линий в разметочные сетки

Эта процедура используется для добавления линий сетки к сетке. Можно отдельно
добавлять линии сетки на плоскости

и на плоскости

. Если оси добавляются в

пользовательскую сетку, которая была создана путем применения свойств
инструмента к линиям, перед началом выполнения процедуры постройте в
требующемся местоположении новую линию или линии.

ПРИМЕЧАНИЕ

Для сеток, не являющихся пользовательскими, добавление осей

возможно только в том случае, если сетка вставлялась с размещением осей вручную
либо с равномерным размещением осей. Разметочные сетки с осями, установленные
с фиксированными повторяющимся расстоянием между осями невозможно
изменить вручную. Для получения сведений о режимах сеток см.

Изменение режима

установки интервала для разметочных сеток

на стр. 2957.

Выберите разметочную сетку

Определите вариант добавления:

то...

Если требуется добавить линию
сетки..

щелкните на вкладке "2D разметоч-

ная сетка"

➤

панели "Ось Х"

➤

"До-

в плоскости

сетки,

бавить линию сетки"

, а затем

перейдите к действиям, описанным
в следующем пункте.

2954 | Глава 33 Разметочные кривые и сетки

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 12
