AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

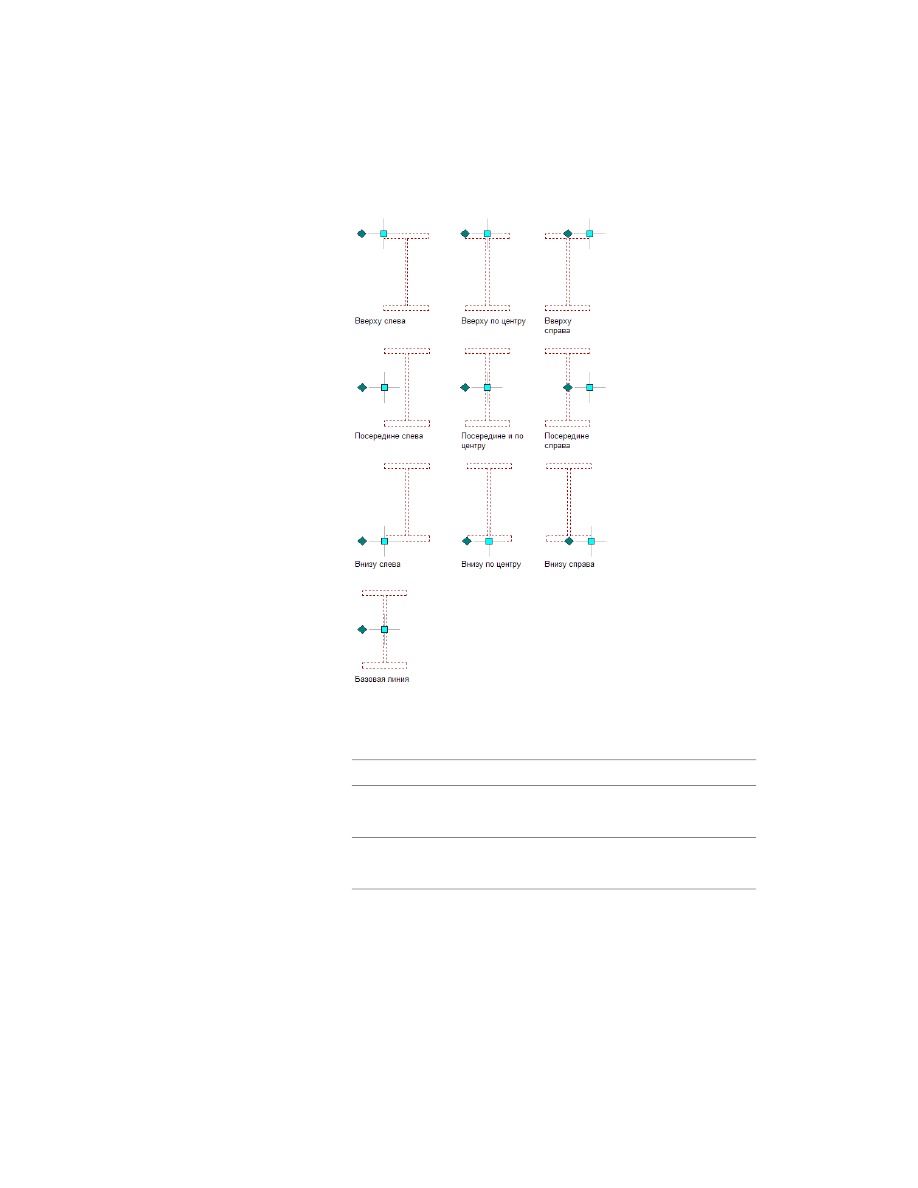

Задайте привязку колонны, то есть положение формы колонны
относительно ее оси выдавливания при рисовании колонны.

то...

Если требуется...

выберите для "Привязки" значение
"Базовая линия".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось колонны вдоль
центроида формы колонны,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

задаются для нулевого поворо-
та, если смотреть на колонну
сверху вниз.

расположить ось колонны вдоль
одного из девяти положений формы
колонны,

Для задания привязки элементов с несколькими формами и сегментами,
созданными при помощи этого инструмента, выберите параметры
"Привязки" по габаритным размерам.

то...

Если требуется...

выберите "Да". Тогда привязка вы-
полняется ТОЛЬКО для определений

привязать элемент на основе самого
широкого сечения формы элемента
с самым низким приоритетом,

форм с самым низким приоритетом,
и вычисляется на основе узла (вер-
шины) элемента с самым большим
сечением.

выберите "Нет". Привязка вычисля-
ется на основе габаритов в сечении

привязать элемент в каждом узле
на основе всех форм,

в каждом узле и применяется ко
всем узлам независимо от приори-
тета.

Дополнительная информация об элементах с несколькими формами и
сегментами приведена в

Создание пользовательских несущих элементов

на стр. 2863.

Создание инструмента "Колонна" | 2763

Нажмите "ОК".

Использование инструментов несущих элементов
для создания несущих элементов

Инструментальные палитры AutoCAD Architecture позволяют быстро размещать
балки, раскосы и колонны путем выбора инструмента несущего элемента с
определенным стилем и другими заданными свойствами. Кроме того, инструменты
несущих элементов можно использовать для преобразования линий в несущие
элементы и применения параметров несущих элементов к существующим несущим
элементам.

Пользовательские палитры, созданные вами или вашим администратором САПР,
могут содержать инструменты несущих элементов на основе стилей, созданных в
Каталоге несущих элементов или в Мастере стилей несущих элементов. Эти палитры
допускают пользовательскую настройку в соответствии с конкретными проектами
или офисными стандартами.

Стандартные (заданные по умолчанию) инструментальные палитры в рабочей области
содержат образцы инструментов несущих элементов, которые можно использовать
и, при необходимости, перенастраивать. Кроме того, в указанных ниже каталогах,
поставляемых с программным обеспечением, содержатся инструменты несущих
элементов, которые можно добавлять к своим инструментальным палитрам:

■

Каталог инструментов

■

Каталог "Палитры образцов"

■

Каталог "Мои инструменты"

При создании несущих элементов с использованием инструментов несущих элементов
можно использовать стандартные настроечные параметры инструмента или задавать
те параметры несущих элементов, которые не охвачены стилями.

ВНИМАНИЕ

Сетки колонн, содержащие несколько прикрепленных к ним колонн,

могут простираться дальше, чем может быть отображено на экране. Это происходит
оттого, что несущие элементы содержат дополнительную информацию, которую
можно использовать для структурного анализа.

2764 | Глава 31 Несущие элементы

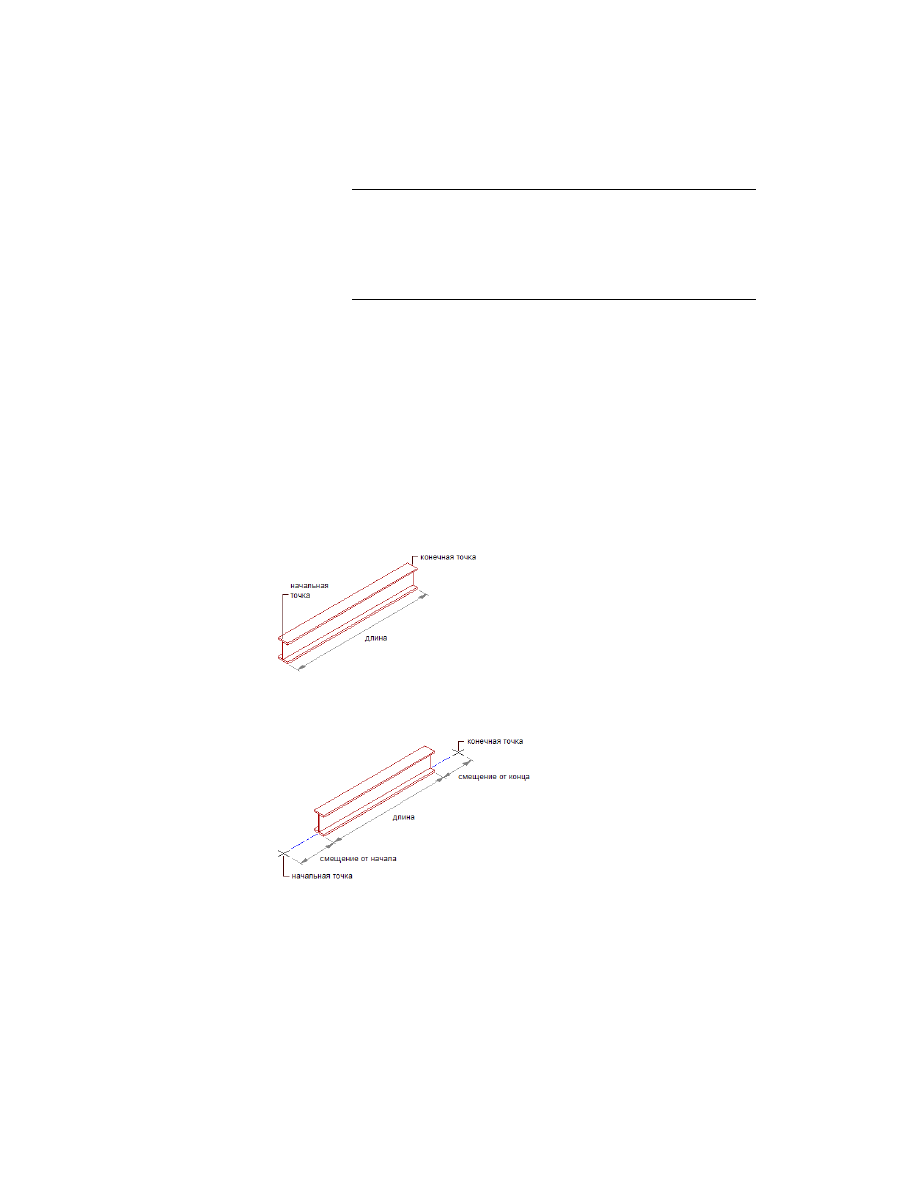

Создание балки

Эта процедура используется для добавления одной или более новых балок со
свойствами, заданными в выбранном вами инструменте "Несущая балка". Балку
можно добавить в любом месте чертежа, задавая начальную и конечную точку, или
же можно поместить балку и задать ее размеры относительно края уже существующего
объекта. Стиль, заданный в инструменте, задает форму балки, которая вытянута
вдоль траектории, заданной в области чертежа.

Инструкции по установке параметров при добавлении балки приведены в разделе

Создание балок с параметрами, заданными пользователем.

на стр. 2767.

Создание балки

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей балки, и выберите его.

СОВЕТ

Если надо, прокрутите список, пока не найдете нужный

инструмент. После того как инструмент выбран, можно переместить
или спрятать палитру свойств, чтобы увеличить область рисования.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Балка"

Чтобы задать отступ новой балки (новых балок) от высоты текущего
уровня, нажмите дважды на значении уровня в строке состояния
приложения внизу рабочей области, введите значение смещения (или
задайте точку на существующем объекте в области чертежа), нажмите
"ОК", а затем нажмите на кнопке привязки по Z справа от значения
высоты.

Размещение новой балки (новых балок) в области чертежа.

то...

Если требуется...

задайте начальную и конечную
точку балки и нажмите

ENTER

создать единичную балку, независи-
мую от других объектов,

Создание балки | 2765

то...

Если требуется...

задайте начальную и конечную
точку, а затем задайте дополнитель-

создать несколько балок, независи-
мых от других объектов, но соеди-

ные конечные точки по необходимо-

ненных друг с другом с использова-

сти. Для завершения команды на-
жмите

ENTER

нием конечной точки одной балки
в качестве начальной точки следую-
щей балки,

задайте начальную и конечную
точку, одна из которых должна быть

создать балку, соединенную с уже
существующим несущим элементом,

на оси или в конечной точке уже
существующего элемента. Для завер-
шения команды нажмите

ENTER

передвигайте курсор вдоль края
объекта с целью предварительного

добавить балку вдоль одного или
нескольких краев перекрытия,
крыши или стены,

просмотра балки, затем щелкните
кнопкой мыши, чтобы установить
дополнительную балку вдоль этого
края, или нажмите

Ctrl

и щелкните

кнопкой мыши, если хотите доба-
вить балки вдоль всех краев объек-
та. Для завершения команды нажми-
те

ENTER

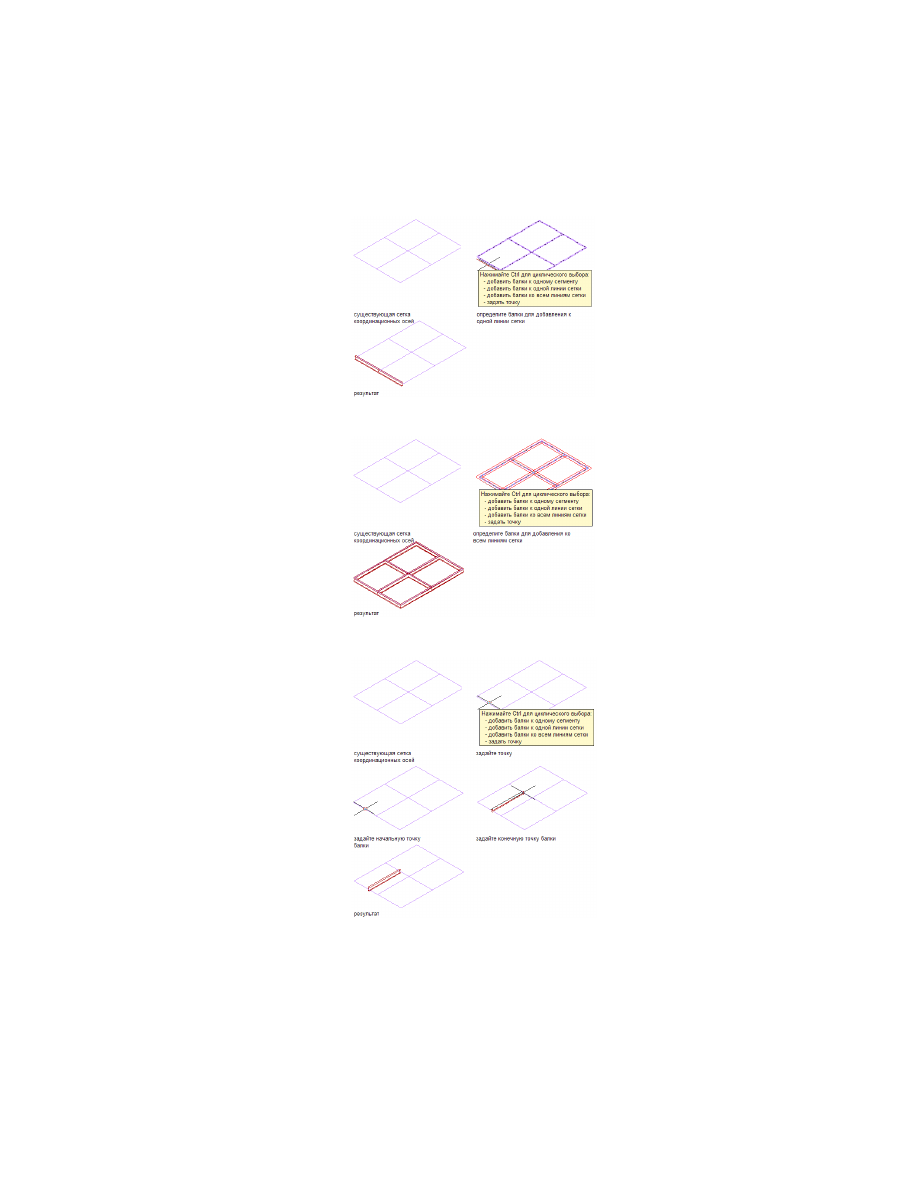

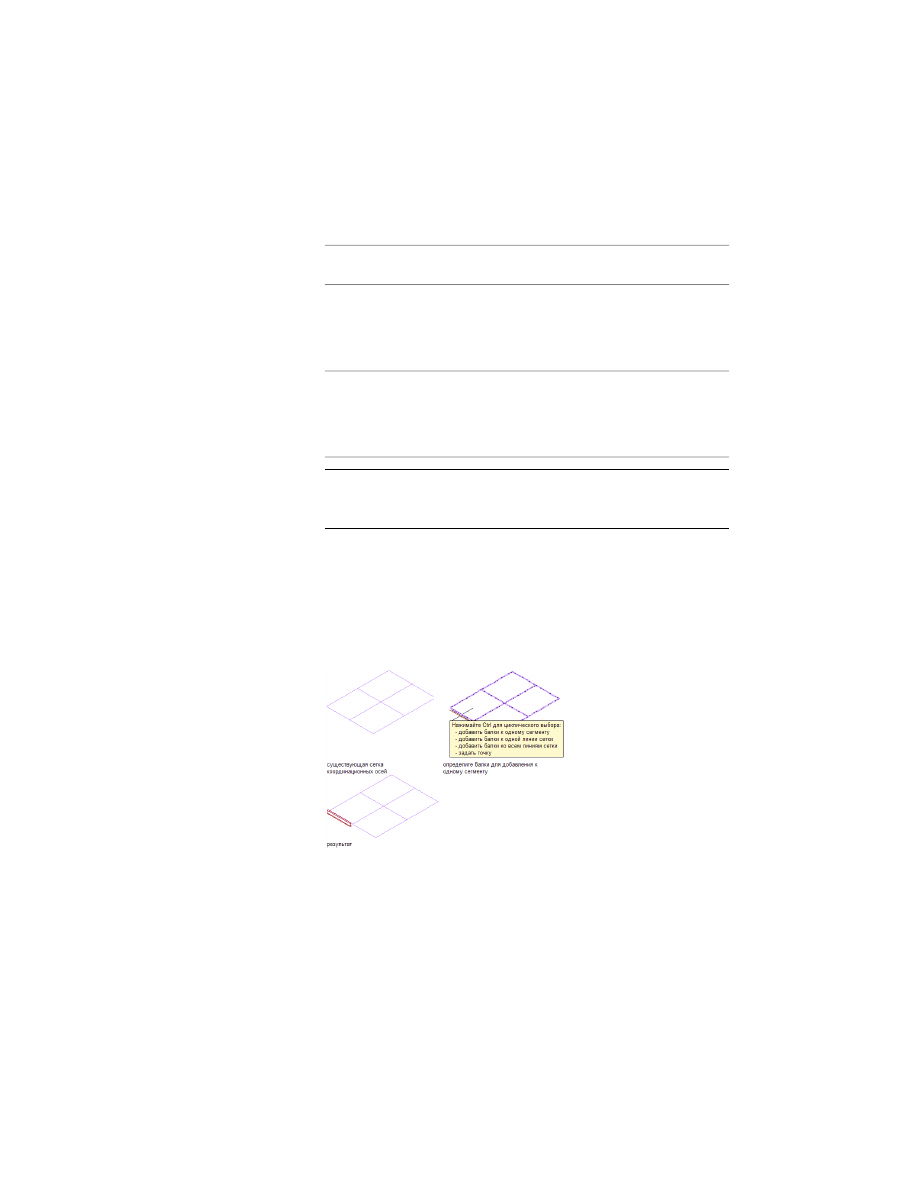

передвигайте курсор вдоль сегмен-
та сетки с целью предварительного

добавить балки вдоль одного или
более сегментов сетки колонн,

просмотра балки, затем щелкните
кнопкой мыши, чтобы установить
дополнительную балку вдоль этого
сегмента; или нажмите

Ctrl

и выбе-

рите, чтобы добавить балки вдоль
всех сегментов на этой линии сетки;
или нажмите

Ctrl

дважды и щелкни-

те, чтобы добавить балки вдоль всех
сегментов в сетке. Для завершения
команды нажмите

ENTER

2766 | Глава 31 Несущие элементы

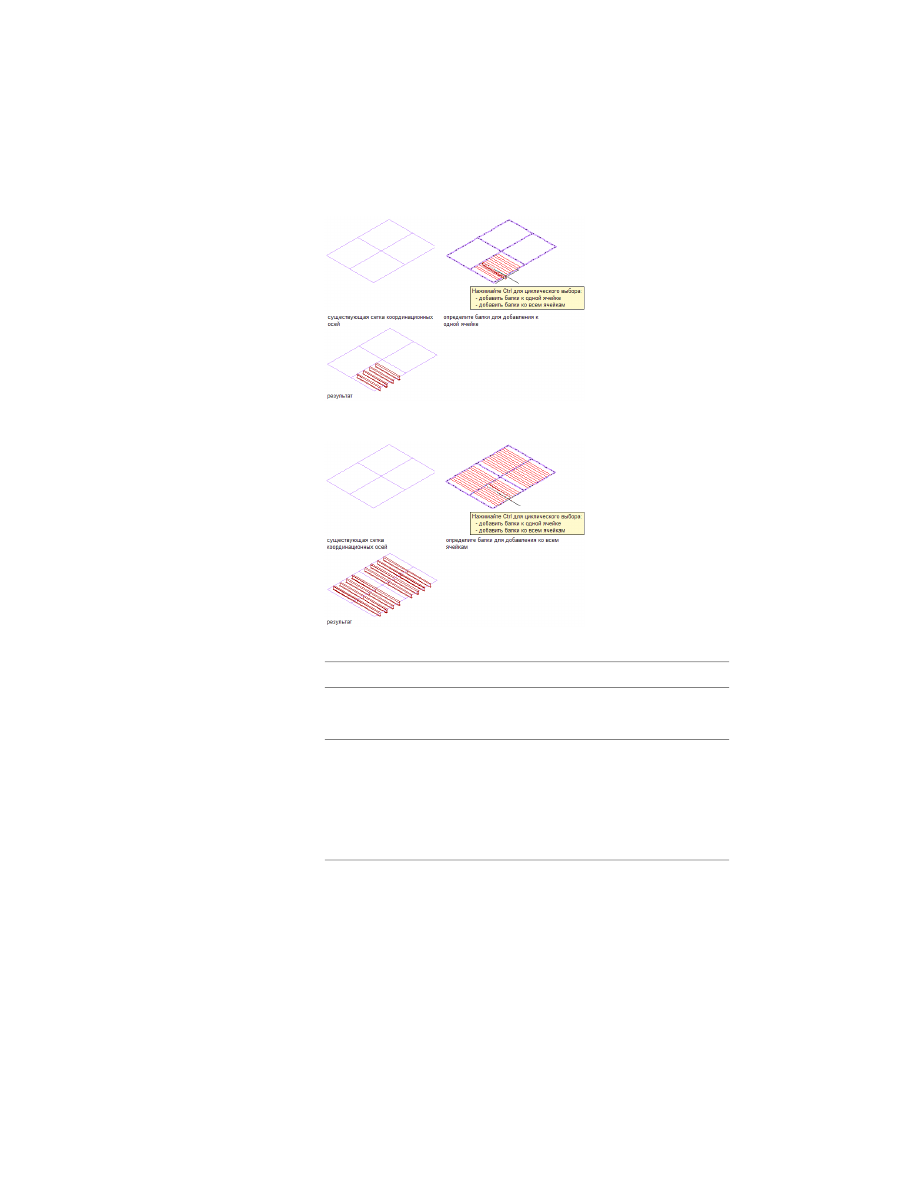

ПРИМЕЧАНИЕ

Чтобы добавить балку, которая проходит от края до

края объекта, а не лежит на одном из его краев, можно сменить тип
разметки на палитре свойств с "Кромки" на "Заполнение".
Дополнительные сведения о настройке свойств инструментов балок
приведены в

Создание балок с параметрами, заданными

пользователем.

на стр. 2767.

Создание балок с параметрами, заданными пользователем.

Эта процедура используется для добавления одной или более новых балок с
заданными свойствами. Балку можно добавить в любом месте чертежа, задавая
начальную и конечную точку, или же можно поместить балку и задать ее размеры
относительно края существующего объекта. Можно также создать несколько балок,
как по одной за один раз (соединяя конечную точку с начальной), так и целый массив
с границами, заданными другими балками или сетками колонн, перекрытиями,
скатами и стенами. Стиль, заданный в инструменте, задает форму балки, которая
вытянута вдоль траектории, заданной в области чертежа.

Создание балки

По желанию можно задать отступ балки от ее начальной или конечной точки.

Отступ балки

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей балки, и выберите его.

Создание балок с параметрами, заданными пользователем. | 2767

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Балка"

На палитре свойств под пунктом "Общие" нажмите "Стиль" и выберите
стиль несущей балки.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование балки в
качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование балки в
качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля балки,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Задайте значение параметра "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия балки должна быть авто-
матически обрезана любыми други-
ми несущими элементами, другими
архитектурными объектами или
линиями, с которыми она логически
связана,

выберите "Нет".

запретить автоматическую обрезку
геометрии балки,

2768 | Глава 31 Несущие элементы

то...

Если...

выберите "По стилю".

используйте настройку обрезки из
стиля балки,

ПРИМЕЧАНИЕ

Эта настройка будет действовать только для

добавляемых несущих элементов. Добавление нового несущего
элемента не будет изменять геометрию существующего несущего
элемента, независимо от настройки автоматической обрезки.

Укажите значение свойства "По объекту":

то...

Если...

выберите "Да".

скомпоновать несущие элементы
на сетке колонн, перекрытии, стене
или полилинии

выберите "Нет".

скомпоновать несущие элементы
независимо от сетки колонн, пере-
крытия, стены или полилинии

ПРИМЕЧАНИЕ

Свойство "По объекту" относится к типу "Только

добавление". При редактировании несущего элемента значение
свойства "По объекту" можно не указывать.

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от конца". Положительное

сместить балку вдоль ее оси выдав-
ливания в начальной точке балки,

значение укорачивает балку вдоль
ее оси, а отрицательное - удлиняет.

введите значение смещения от
конца. Положительное значение

сместить балку вдоль ее оси выдав-
ливания в конечной точке балки,

удлиняет балку по оси, а отрицатель-
ное - укорачивает.

Введите значение угла наклона.

Создание балок с параметрами, заданными пользователем. | 2769

Этот параметр задает ориентацию балки относительно ее оси
выдавливания (наклон) в градусах. Положительное значение
соответствует повороту балки против часовой стрелки, если смотреть
от ее конца к началу.

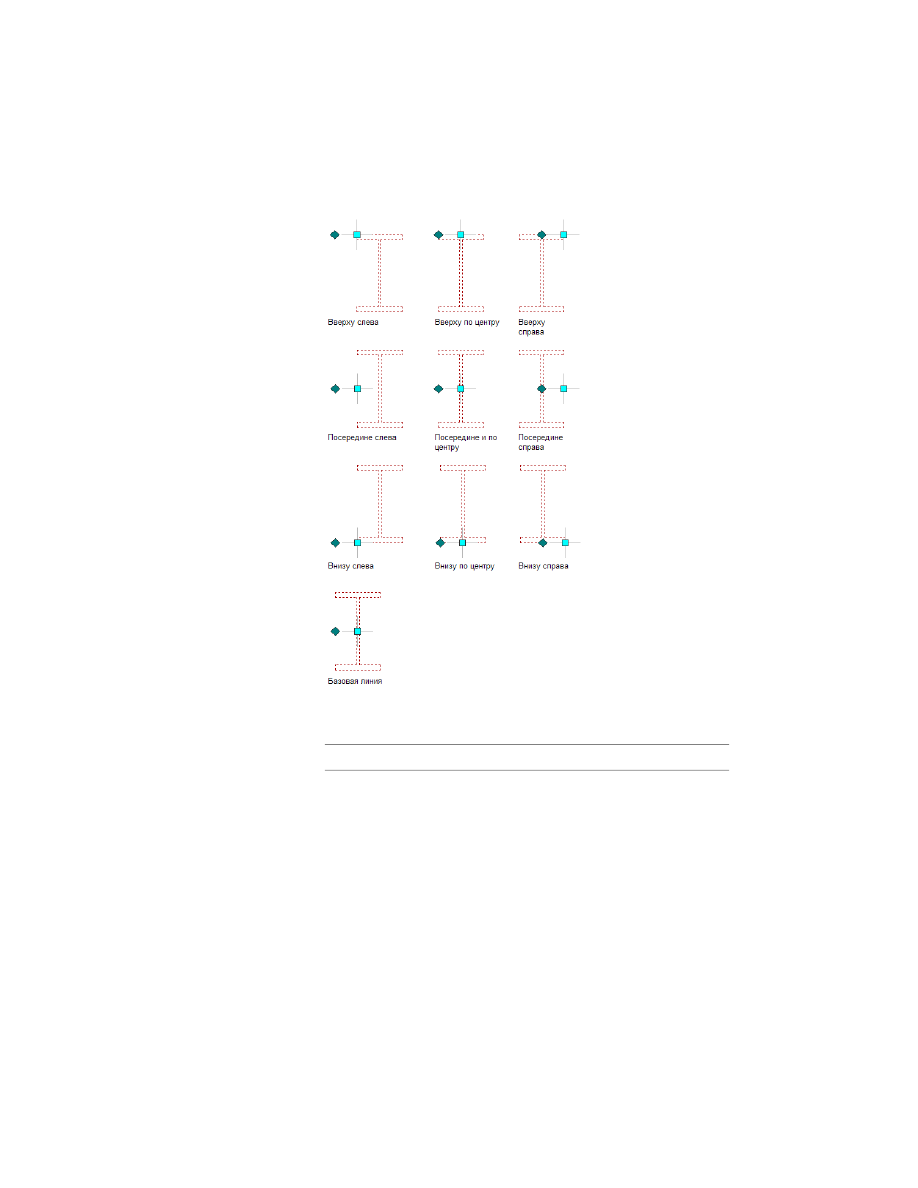

Задайте привязку балки, то есть положение формы балки относительно
ее оси выдавливания в ходе рисования балки.

то...

Если требуется...

выберите для "Привязки" значение
"Базовая линия"

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось балки вдоль цен-
троида формы балки,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

определяются для нулевого на-
клона, если смотреть на балку
от ее конца к началу.

расположить ось балки вдоль одно-
го из девяти положений на форме
балки,

2770 | Глава 31 Несущие элементы

Варианты привязки балки

Выберите "Тип разметки", чтобы задать расположение балки
относительно выделенного края сетки колонн, перекрытий, скатов
крыш или стен.

выберите...

Чтобы установить балку...

для "Типа разметки" значение
"Кромка".

вдоль выделенного края объекта,

для "Типа разметки" значение "За-
полнение".

внутри границ объекта (от края до
противоположного края или краев),

Если в качестве типа разметки выбрано "Заполнение" и если требуется
разместить массив из нескольких балок между двумя существующими

Создание балок с параметрами, заданными пользователем. | 2771

балками или в сетке колонн, перекрытий, скатов крыш или стен,
разверните окно "Разметка" и выберите "Да" для "Массива".

Задайте метод размещения массива:

выберите...

Если требуется, чтобы балки
массива...

для "Метода разметки" значение
"Равномерно" и введите нужное

образовали заданное число плани-
ровочных элементов равного разме-
ра,

число в поле "Количество планиро-
вочных элементов".

для "Метода разметки" значение
"Повтор" и введите значение пара-

располагались на заданных рассто-
яниях одна от другой,

метра "Размер планировочных эле-
ментов".

СОВЕТ

После того как нужные параметры выбраны, палитру свойств

можно переместить или спрятать, чтобы увеличить рабочую область
чертежа.

Чтобы задать отступ новых балок от высоты текущего уровня, нажмите
дважды на значении уровня в строке состояния приложения внизу
рабочей области, введите значение смещения (или задайте точку на
существующем объекте в области чертежа), нажмите "ОК", а затем -
кнопку привязки по Z справа от значения высоты.

Добавление балки к одиночному сегменту

2772 | Глава 31 Несущие элементы

Добавление массива балок к одиночной ячейке

Добавление массива балок ко всем ячейкам

Расположение новых балок в области чертежа.

то...

Если требуется...

задайте начальную и конечную
точку балки и нажмите

ENTER

создать единичную балку, независи-
мую от других объектов,

задайте начальную и конечную
точку, а затем задайте дополнитель-

создать несколько балок, независи-
мых от других объектов, но соеди-

ные конечные точки по необходимо-

ненных друг с другом с использова-

сти. Для завершения команды на-
жмите

ENTER

нием конечной точки одной балки
в качестве начальной точки следую-
щей балки,

задайте начальную и конечную
точку, одна из которых должна быть

создать балку, соединенную с уже
существующим несущим элементом,

на оси или в конечной точке уже

2774 | Глава 31 Несущие элементы

то...

Если требуется...

существующего элемента. Для завер-
шения команды нажмите

ENTER

передвигайте курсор по краю объ-
екта до тех пор, пока не появится

добавить балку вдоль одного или
более краев перекрытия, ската или

изображение балки, затем выбери-

стены (в предположении, что "Тип
разметки" - "Кромка"),

те, чтобы установить дополнитель-
ную балку вдоль этого сегмента, или
нажмите

Ctrl

и выберите, если хоти-

те установить дополнительные
балки вдоль всех краев объекта. Для
завершения команды нажмите

ENTER

передвигайте курсор по сегменту
сетки до тех пор, пока не появится

добавить балку вдоль одного или
более сегментов сетки колонн (в

изображение балки, затем выбери-

предположении, что "Тип разметки"
- "Кромка"),

те, чтобы установить дополнитель-
ную балку вдоль этого сегмента; или
нажмите

Ctrl

и выберите, если хоти-

те добавить балки вдоль всех сег-
ментов на этой линии сетки; или
нажмите

Ctrl

дважды и выберите,

если хотите добавить балки вдоль
всех сегментов в сетке. Для заверше-
ния команды нажмите

ENTER

перемещайте курсор над краем
объекта или сегмента сетки колонн,

добавить балку, которая распростра-
няется на перекрытие, скат, стену

пока предварительное изображе-

или ячейку сетки колонн от края до

ние балки не примет требуемое по-

края под углом 90 градусов (в

ложение перпендикулярно

предположении, что "Тип разметки
- "Заполнение"),

краю/сегменту, и затем щелкните
кнопкой мыши. Для завершения
команды нажмите

ENTER

перемещайте курсор по краю объ-
екта или сегмента сетки колонн,

добавить балку, распространяющу-
юся на перекрытие, скат, стену или

пока не появится изображение

ячейку сетки колонн от края до края

балки, введите нужное значение

под углом, отличным от 90 градусов

угла, нажмите

ENTER

и выберите.

Создание балок с параметрами, заданными пользователем. | 2775

то...

Если требуется...

Для завершения команды нажмите

ENTER

(в предположении, что "Тип размет-
ки" - "Заполнение"),

перемещайте курсор по одному из
несущих элементов, пока не появит-

массив балок между двумя несущи-
ми элементами (при условии, что
для "Массива" выбрано "Да" ),

ся изображение его базовой линии,
щелкните на этом элементе, задайте
точку на втором элементе и нажми-
те

ENTER

. Массив новых балок распо-

лагается в соответствии с методом
разметки, выбранным на палитре
свойств, и под углом, заданным в
точке, указанной на втором элемен-
те. Для завершения команды нажми-
те

ENTER

перемещайте курсор по краю, пока
не появится изображение массива,

массив балок перпендикулярно в
пределах перекрытия, ската, стены

и выберите. Новые балки располага-

или одной и более ячеек сетки ко-

ются перпендикулярно к выбранно-

лонн (в предположении, что для
"Массива" выбрано "Да" ),

му краю в соответствии с методом
разметки, выбранным на палитре
свойств. Чтобы добавить массив во
все ячейки сетки колонн, перед тем,
как нажать кнопку мыши, нажмите
клавишу

Ctrl

. Для завершения коман-

ды нажмите

ENTER

перемещайте курсор по краю объ-
екта или сегмента сетки колонн,

массив балок под углом, отличаю-
щимся от 90 градусов, в пределах

пока не появится изображение

перекрытия, ската, стены или одной

балки, введите нужное значение

и более ячеек сетки колонн (при

угла, нажмите

ENTER

и щелкните

условии, что для "Массива" выбрано
"Да" ),

кнопкой мыши. Новые балки распо-
лагаются под заданными углами в
соответствии с методом разметки,
выбранным на палитре свойств.
Чтобы добавить массив во все
ячейки сетки колонн, перед тем, как
нажать кнопку мыши, нажмите кла-

2776 | Глава 31 Несущие элементы

то...

Если требуется...

вишу

Ctrl

. Для завершения команды

нажмите

ENTER

Создание раскоса

Данная процедура используется для создания нового раскоса, обладающего
свойствами, указанными в выбранном инструменте "Несущий раскос". Стиль,
заданный в инструменте, определяет форму раскоса, вытянутого вдоль траектории,
которая определяется заданием начальной и конечной точки.

Чтобы задать свои собственные параметры при добавлении раскоса, обратитесь к

Создание раскоса с параметрами, задаваемыми пользователем,

на стр. 2778.

Создание раскоса

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей балки, и выберите его.

СОВЕТ

Если надо, выполните прокрутку, пока не появится нужный

инструмент. После того, как инструмент будет выбран, можно
переместить или спрятать палитру свойств, чтобы увеличить
доступную область рисования.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Раскос"

Создание раскоса | 2777

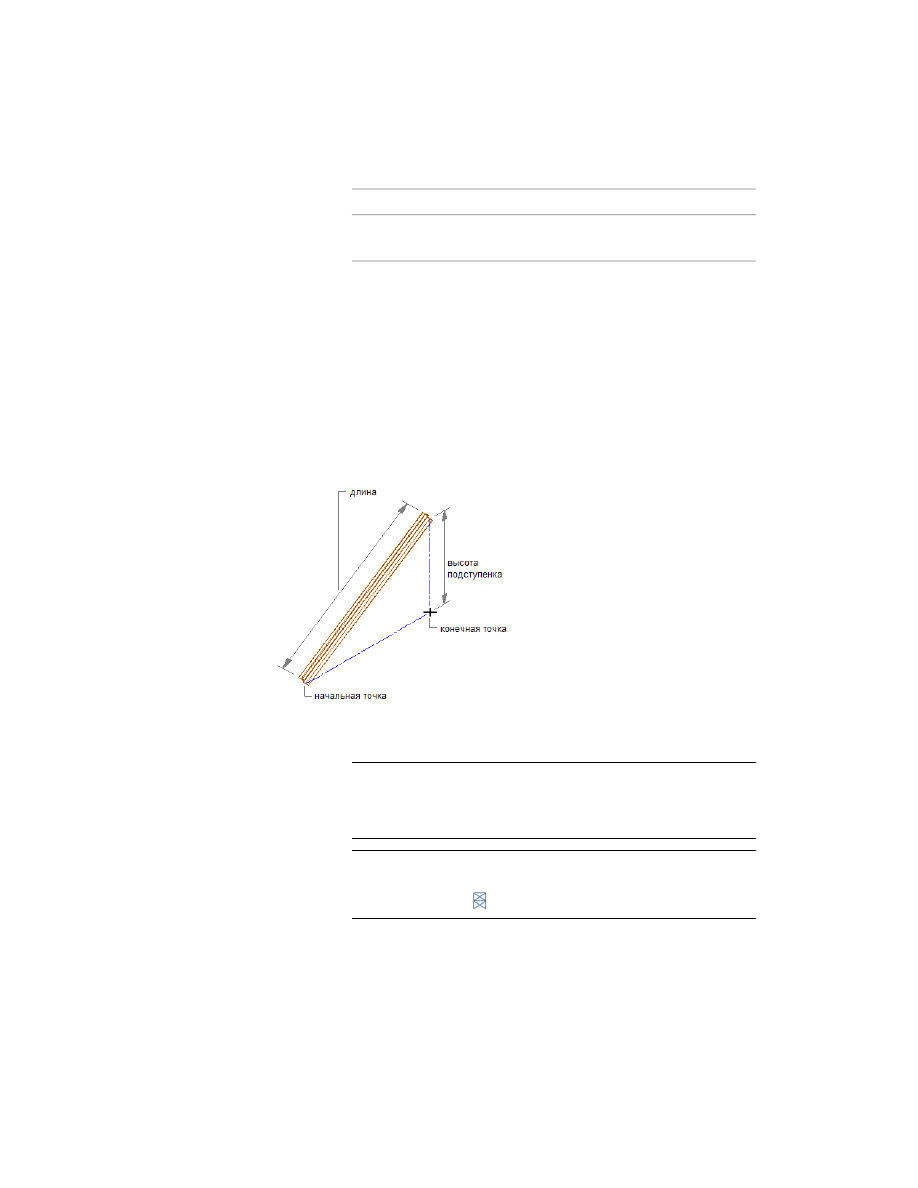

Укажите начальную точку раскоса.

Укажите конечную точку.

то...

Если требуется...

задайте конечную точку раскоса и
нажмите

ENTER

создать один раскос,

продолжите задавать начальные и
конечные точки раскосов и нажмите

ENTER

создать дополнительные раскосы,

Создание раскоса с параметрами, задаваемыми
пользователем,

Эта процедура используется для добавления нового раскоса с заданными свойствами.
Стиль, заданный в инструменте, определяет форму раскоса, который вытянут вдоль
траектории, заданной начальной и конечной точкой.

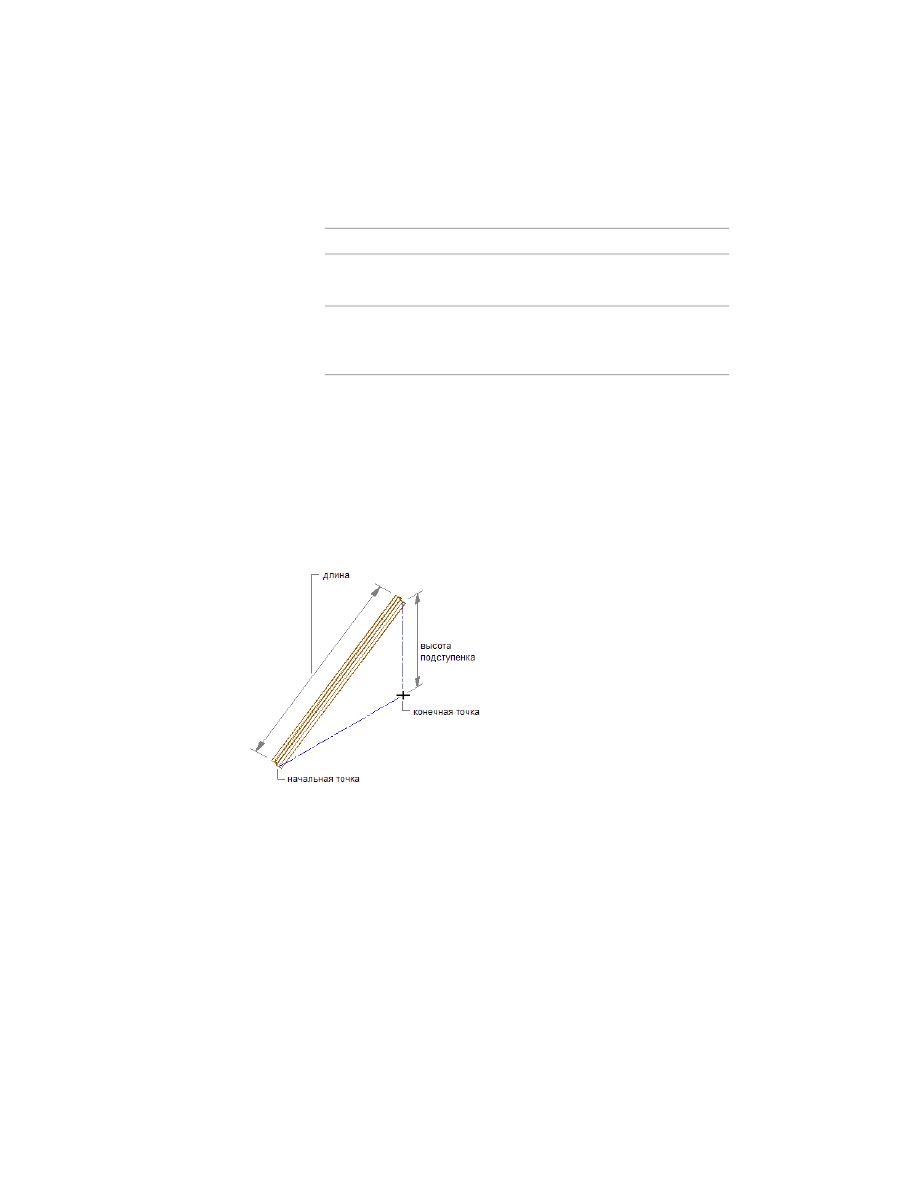

Создание раскоса

По желанию можно задать отступ раскоса от его начальной или конечной точки.

2778 | Глава 31 Несущие элементы

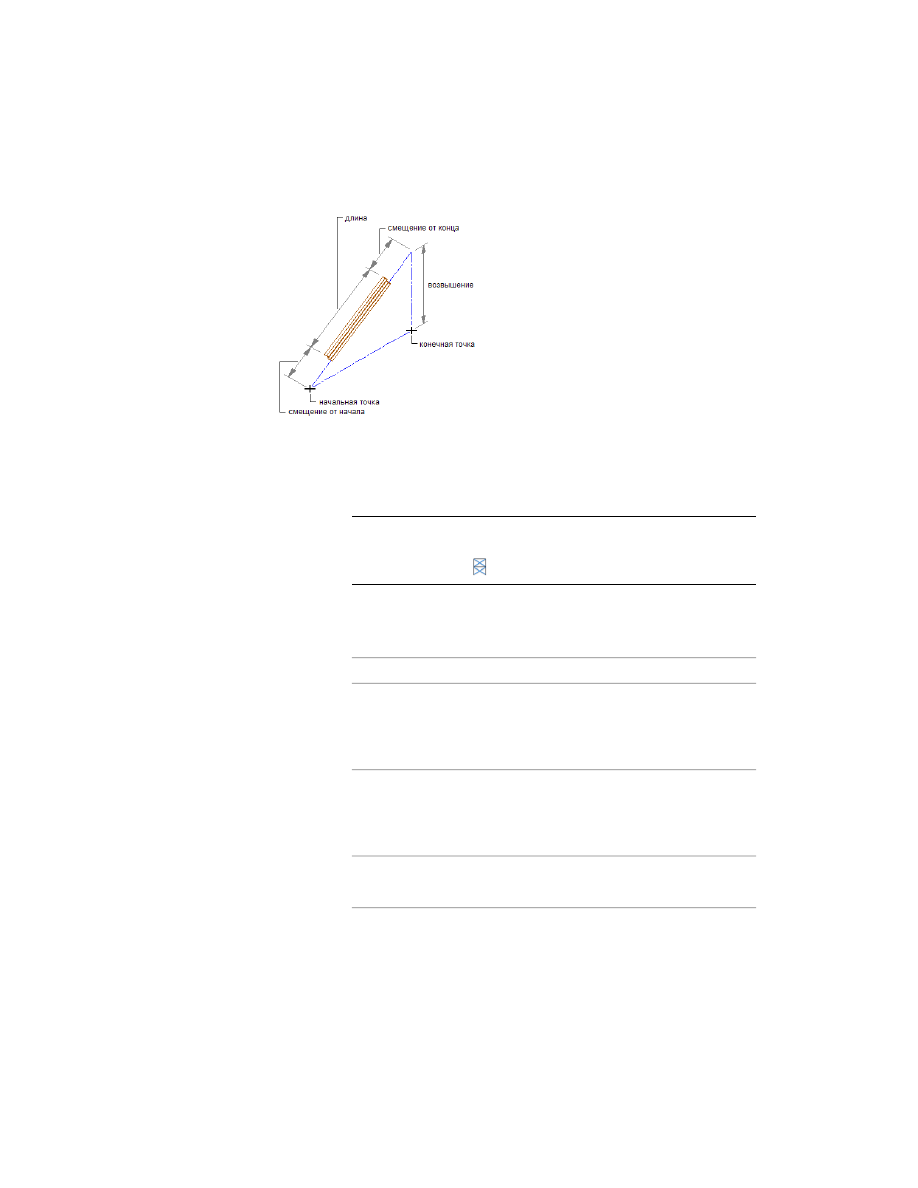

Отступ раскоса

Откройте инструментальную палитру, содержащую необходимый
инструмент несущего раскоса, и выберите его.

(Если необходимо, прокрутите список, пока не найдете нужный
инструмент.)

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Раскос"

На палитре свойств под заголовком "Общие" нажмите "Стиль" и
выберите стиль несущего раскоса.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование раскоса
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование раскоса
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля раскоса.

Создание раскоса с параметрами, задаваемыми пользователем, | 2779

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Задайте значение параметра "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия раскоса должна быть ав-
томатически обрезана любыми
другими несущими элементами,
другими архитектурными объекта-
ми или линиями, с которыми она
логически связана,

выберите "Нет".

требуется запретить автоматиче-
скую обрезку геометрии раскоса,

выберите "По стилю".

требуется использовать параметр
обрезки из стиля раскоса,

ПРИМЕЧАНИЕ

Этот параметр будет действовать только для

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от начала". Положительное

сместить раскос по его оси выдавли-
вания в начальную точку раскоса,

значение укорачивает раскос по его
оси, а отрицательное - удлиняет.

введите значение смещения от
конца. Положительное значение

сместить раскос по его оси выдавли-
вания в конечную точку раскоса,

удлиняет раскос по его оси, а отри-
цательное - укорачивает.

Введите значение угла поворота.

2780 | Глава 31 Несущие элементы

Это значение задает ориентацию раскоса относительно его оси
выдавливания в градусах поворота. Положительное значение означает
поворот раскоса против часовой стрелки, если смотреть от его конца
к началу.

Задайте привязку раскоса, то есть положение его формы относительно
оси выдавливания в ходе рисования раскоса.

то...

Если требуется ...

в качестве значения "Привязки" вы-
берите "Базовая линия".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось раскоса вдоль
центроида формы раскоса,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

определяются для нулевого на-
клона, если смотреть на балку
от ее конца к началу.

расположить ось раскоса вдоль од-
ного из девяти положений на форме
раскоса,

Создание раскоса с параметрами, задаваемыми пользователем, | 2781

Варианты привязки раскоса

Задайте возвышение, то есть расстояние по вертикали между начальной
точкой и конечной точкой раскоса:

то...

Если требуется...

выберите "Нет" для команды "Указать
возвышение на экране". Выберите в

задать возвышение раскоса пе-
ред тем, как его нарисовать,

качестве "Метода" значение "Угол",
"Расстояние" или "Высоту". Если выбран
"Угол", то введите значение параметра
"Расстояние" вдоль первого элемента
(измеряется от точки, где соединяются
два элемента, до точки на первом эле-
менте, где требуется начать раскос) и

2782 | Глава 31 Несущие элементы

то...

Если требуется...

величину угла относительно первого
элемента. Если выбрано "Расстояние",
то введите значения обоих параметров
- "Расстояние вдоль первого элемента"
и "Расстояние вдоль второго элемента".
Если вы выбрали "Высоту", то введите
величину параметра "Возвышение".

выберите "Да" для "Указать возвыше-
ние на экране".

задать возвышение раскоса,
определив трехмерную конеч-
ную точку раскоса,

СОВЕТ

После того как нужные параметры выбраны, можно

переместить или спрятать палитру свойств, чтобы увеличить
доступную площади чертежа.

На площади чертежа укажите начальную точку раскоса.

Укажите конечную точку раскоса.

■

Если для параметра "Возвышение" на этапе 9 было введено значение,
то конечная точка раскоса имеет координаты

, совпадающие

с координатами выбранной конечной точки. Координата

равна

сумме координаты

начальной точки и значения возвышения.

■

Если на шаге 9 вы выбрали "Указать возвышение на экране",
конечной точкой раскоса является выбранная вами 3D-точка.

Продолжите добавление раскосов и нажмите

ENTER

Создание независимой колонны

Эта процедура используется для добавления новой независимой колонны, имеющей
свойства, заданные в выбранном инструменте несущей колонны. Форма колонны
определяется заданным в инструменте стилем. После того как задана точка вставки
колонны, ее форма вытягивается в положительном направлении вдоль текущей оси
ПСК

до высоты, заданной такими параметрами инструмента, как "Смещение от

начала", "Смещение от конца" и "Логическая длина".

Инструкции по установке параметров при добавлении колонны приведены в

Создание

независимой колонны с параметрами, задаваемыми пользователем

на стр. 2785.

Создание независимой колонны | 2783

Создание колонны

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей колонны, и выберите его.

СОВЕТ

Возможно, понадобиться прокручивать список до тех пор,

пока нужный инструмент не появится на экране. После того как нужные
параметры выбраны, можно переместить или спрятать палитру
свойств, чтобы увеличить доступную площадь чертежа.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Колонна"

Задайте точку вставки для колонны

Если в качестве значения параметра "Указать поворот на экране" на
палитре свойств было выбрано "Да", то движением курсора поверните
колонну вокруг ее оси выдавливания в требуемое положение, после
чего щелкните кнопкой мыши; или же введите значение для угла
поворота и нажмите

ENTER

Положительное значение соответствует повороту колонны против
часовой стрелки вокруг оси выдавливания, если смотреть с конца (верх)
в начало (низ).

Задайте точку вставки для другой колонны или нажмите

ENTER

для

ввода команды.

2784 | Глава 31 Несущие элементы

Создание независимой колонны с параметрами,
задаваемыми пользователем

Эта процедура используется для добавления новой независимой колонны с заданными
свойствами. Форма колонны определяется заданным в инструменте стилем. После
того, как задана точка вставки колонны, ее форма вытягивается в положительном
направлении вдоль текущей оси ПСК

до высоты, заданной такими параметрами

инструмента, как "Смещение от начала", "Смещение от конца" и "Логическая длина".

Создание независимой колонны

Дополнительно можно задать смещения колонны от ее начальной или конечной
точки.

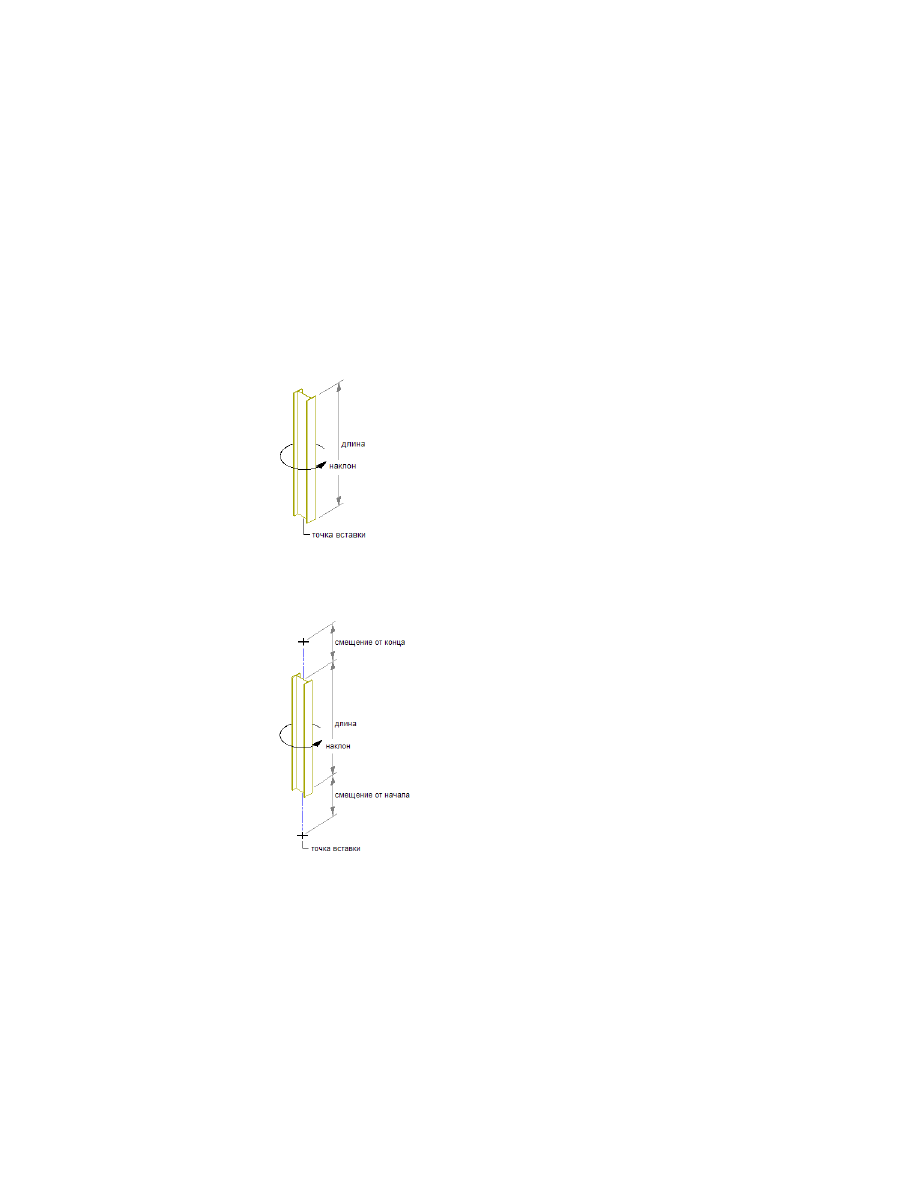

Смещения колонны

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей колонны, и выберите его.

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

Создание независимой колонны с параметрами, задаваемыми пользователем | 2785

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Колонна"

На палитре свойств под заголовком "Общие" нажмите "Стиль" и
выберите стиль несущей колонны.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование колонны
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование колонны
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля колонны,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Задайте значение параметра "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия колонны должна быть
автоматически обрезана любыми
другими несущими элементами,
другими архитектурными объекта-
ми или линиями, с которыми она
логически связана,

выберите "Нет".

требуется запретить автоматиче-
скую обрезку геометрии колонны,

выберите "По стилю".

требуется использовать параметр
обрезки из стиля колонны,

2786 | Глава 31 Несущие элементы

ПРИМЕЧАНИЕ

Этот параметр будет действовать только для

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от начала". Положительное

сместить колонну по ее оси выдав-
ливания в начальной точке колон-
ны,

значение укорачивает колонну по
ее оси, а отрицательное - удлиняет.

введите значение параметра "Сме-
щение от конца". Отрицательное

сместить колонну по ее оси выдав-
ливания в конечной точке колонны,

значение укорачивает колонну по
ее оси, а положительное - удлиняет.

Введите значение "Логической длины".

Логическая длина колонны - это ее длина (высота) перед применением
смещений.

Выберите "Да" или "Нет" для параметра "Указать поворот на экране".

то...

Если требуется...

выберите "Нет" в ответ на "Указать
поворот на экране", и введите зна-
чение параметра "Угол поворота".

задать поворот колонны перед тем,
как ее вставить,

выберите "Да" в ответ на "Указать
поворот на экране" и задайте значе-
ние угла, как указано на этапе 10.

задать поворот колонны после того,
как вставите ее,

Положительное значение означает поворот колонны против часовой
стрелки вокруг ее оси выдавливания, если смотреть от ее конца (верха)
к началу (низу).

Создание независимой колонны с параметрами, задаваемыми пользователем | 2787

то...

Если требуется...

выберите в качестве "Привязки"
"Базовую линию".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить оси выдавливания ко-
лонны вдоль центроида формы ко-
лонны,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

задаются для нулевого поворо-
та. если смотреть на колонну
сверху вниз.

расположить ось выдавливания ко-
лонны вдоль одного из девяти поло-
жений формы колонны,

СОВЕТ

После того как нужные параметры выбраны, можно

переместить или спрятать палитру свойств, чтобы увеличить
доступную площадь чертежа.

На площади чертежа задайте точку вставки колонны.

Если для параметра "Указать поворот на экране" выбрано "Да", то
поверните колонну курсором вокруг ее оси выдавливания в требуемое
положение или введите величину поворота в градусах и нажмите

ENTER

Задайте точку вставки для другой колонны или нажмите

ENTER

для

ввода команды.

Создание колонн с пользовательскими профилями

Если колонна должна иметь нестандартную форму, отсутствующую на
инструментальных палитрах или в каталоге несущих элементов приложения, можно
создать колонну с пользовательским профилем на основе линий. В качестве профилей
колонн могут использоваться следующие замкнутые линейные объекты без
самопересечения:

■

окружности и прямоугольники;

2788 | Глава 31 Несущие элементы

■

эллипсы и сплайны;

■

замкнутые полилинии.

СОВЕТ

Можно вставить определение профиля как полилинию на чертеж и

использовать ее в качестве профиля колонн. Более подробную информацию
см. в разделе

Преобразование профилей в полилинии

на стр. 3093.

Постройте линии для профиля адаптированной колонны.

Выберите вкладку "Главная"

➤

панель "Создание"

➤

раскрывающийся

список "Сетка колонн"

➤

"Настраиваемая колонна" .

Выберите линии.

Определите точку вставки (базовую точку) колонны.

В диалоговом окне "Преобразовать в колонну" введите имя стиля
колонн.

Если для нового стиля требуется удалить исходные линии, установите
флажок "Стереть геометрию разметки".

Нажмите "OK".

Выполняется вставка колонны на чертеж. В то же время новый стиль
колонны создается в Диспетчере стилей.

Палитра свойств позволяет при необходимости изменить размеры,
местоположение и другие свойства экземпляра колонны, а Диспетчер
стилей — правила проектирования, материалы и графические свойства
нового стиля.

Создание колонны, прикрепленной якорем к сетке

Эта процедура используется для создания колоны, которая закреплена на сетке
якорем и обладает свойствами, заданными в выбранном инструменте несущей
колонны. Форма колонны определяется заданным в инструменте стилем. После того

Создание колонны, прикрепленной якорем к сетке | 2789

как задана точка вставки колонны, ее форма вытягивается в положительном
направлении вдоль текущей оси ПСК

до высоты, заданной такими параметрами

инструмента, как "Смещение от начала", "Смещение от конца" и "Логическая длина".
Порядок задания собственных параметров при закреплении колоны на сетке описан
в разделе

Создание колонны, закрепленной якорем на сетке, с параметрами,

задаваемыми пользователем

на стр. 2792.

Порядок создания сетки колонн с предварительно заякоренными колоннами описан
в разделе Creating a Column Grid.

Создание сетки колонн с заданными формами колонн

Откройте инструментальную палитру, содержащую необходимый вам
инструмент несущей колонны, и выберите его.

СОВЕТ

Возможно, понадобиться прокручивать список до тех пор,

пока нужный инструмент не появится на экране. После выбора
инструмента можно переместить палитру свойств, чтобы обеспечить
большее пространство для площади чертежа.

2790 | Глава 31 Несущие элементы

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Колонна"

Задержите курсор над сеткой, чтобы сетка была подсвечена и появился
список опций добавления колонн. (Необходимо нажимать клавишу

Ctrl

для циклического переключения опций.)

Задайте точку вставки для колонны на сетке.

то...

Если требуется...

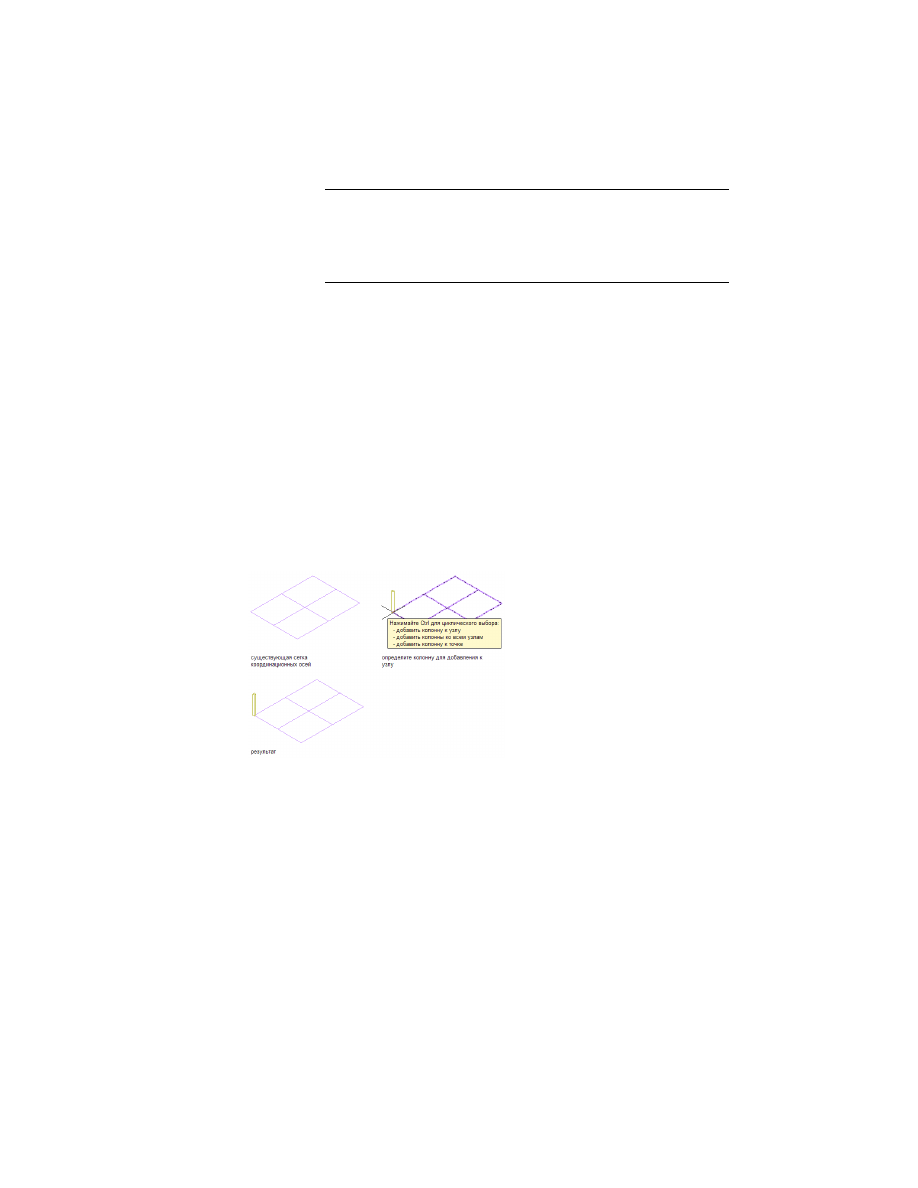

переместите курсор на узел (или
около него) и щелкните кнопкой

добавление колонны в соответству-
ющий узел сетки,

мыши. В узел, ближайший к положе-
нию курсора, добавляется колонна.

нажмите

Ctrl

и щелкните кнопкой

мыши.

добавление колонны во все узлы
сетки,

дважды нажмите клавишу

Ctrl

, пере-

двиньте курсор в ту точку, куда надо

добавление колонны в соответству-
ющую точку на или внутри сетки,

вставить колонну, и щелкните
кнопкой мыши. Если в качестве
значения параметра "Указать пово-
рот на экране" на палитре свойств
было выбрано "Да", то движением
курсора поверните колонну вокруг
ее оси выдавливания в требуемое
положение, после чего щелкните
кнопкой мыши; или же введите зна-
чение для угла поворота и нажмите

ENTER

Положительное значение соответ-
ствует повороту колонны против
часовой стрелки вокруг оси выдав-
ливания, если смотреть с конца
(верх) в начало (низ).

После окончания ввода колонн в сетку нажмите

ENTER

для окончания

выполнения команды.

Создание колонны, прикрепленной якорем к сетке | 2791

ВНИМАНИЕ

Сетки колонн, к которым прикреплены несколько колонн,

могут простираться дальше, чем ожидается для отображения на
экране. Это происходит оттого, что несущие элементы содержат
дополнительную информацию, которую можно использовать для
структурного анализа.

Создание колонны, закрепленной якорем на сетке, с
параметрами, задаваемыми пользователем

Эта процедура используется для закрепления якорем колонны на сетке при ее
создании с одновременным заданием ее свойств. Форма колонны определяется
заданным в инструменте стилем. После того как задана точка вставки в сетке, форма
вытягивается в положительном направлении вдоль текущей оси ПСК

до высоты,

заданной такими параметрами инструмента, как "Смещение от начала", "Смещение
от конца" и "Логическая длина".

Порядок создания сетки колонн с предварительно закрепленными якорями
колоннами описан в разделе Creating a Column Grid.

Добавление колонны в один узел сетки колонн

2792 | Глава 31 Несущие элементы

Добавление колонны во все узлы сетки колонн

Добавление колонны в одну точку сетки колонн

Откройте инструментальную палитру, содержащую необходимый
инструмент несущей колонны, и выберите его.

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбратьвкладку

"Главная"

➤

панель "Создание"

➤

раскрывающийся список "Сетка

колонн"

➤

"Колонна"

Выберите сетку.

На палитре свойств под заголовком "Общие" нажмите "Стиль" и
выберите стиль несущей колонны.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование колонны
в качестве граничного объекта для

Создание колонны, закрепленной якорем на сетке, с параметрами, задаваемыми пользователем | 2793

то...

Если требуется...

помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование колонны
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля колонны,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Задайте значение параметра "Обрезать автоматически":

то...

Если...

выберите "Да".

выберите "Нет".

следует запретить автоматическую
обрезку геометрии колонны,

выберите "По стилю".

требуется использовать параметр
обрезки из стиля колонны,

ПРИМЕЧАНИЕ

Этот параметр будет действовать только для

Разверните узел "Размеры".

2794 | Глава 31 Несущие элементы

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 7
