AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Несущие элементы

Несущий элемент - это объект, который может представлять собой на чертеже балку, раскос или
колонну. Все создаваемые балки, раскосы и колонны являются подтипами одного и того же объекта
- несущего элемента.

Несущие элементы

Несущий элемент - это объект, который может представлять собой на чертеже балку,
раскос или колонну. Все балки, раскосы и колонны, которые вы создаете, являются
подтипами одного и того же объекта - несущего элемента.

Создание несущих элементов

Несущий элемент в программе AutoCAD Architecture создается путем выдавливания
формы элемента конструкции вдоль заданной траектории. Форма обеспечивается
стилем, используемым при создании несущего элемента. Форма, подобно профилю,
представляет собой двумерное сечение несущего элемента. Траектория (ось)
выдавливания выбранного элемента создается при задании для элемента начальной
и конечной точки или при преобразовании линии в элемент.

Создание несущего элемента

2733

Соединение несущих элементов

Соединения между несущими элементами поддерживаются. Несущие элементы
считаются соединенными, если конечная точка одного элемента находится на
конечной точке или на оси другого. За исключением небольшого числа случаев, при
перемещении элемента с помощью ручки "Местоположение" можно выбрать,
сохранить или разорвать эти соединения. Соединения несущих элементов
учитываются также на чертежах внешних ссылок, при этом объекты из внешних
ссылок можно использовать для введения и позиционирования плоскостей обрезки
для добавляемых элементов. Например, работая с одним чертежом, можно открыть
внешнюю ссылку, содержащую сетку колонн, и использовать ее для задания
расположения колонн или балок. При контекстном редактировании внешней ссылки
соединения между несущими элементами сохраняются, как если бы они были в
основном чертеже. Дополнительная информация о поведении соединений в ходе
редактирования содержится в

Редактирования несущих элементов с помощью ручек

на стр. 2799.

Создание стилей при помощи Каталога несущих элементов и Мастера
стиля несущих элементов

Для создания стилей для большинства стандартных балок, раскосов и колонн можно
использовать Каталог несущих элементов, который есть в AutoCAD Architecture.
Каталог содержит спецификации для конструктивных элементов из бетона, стали и
дерева, соответствующих промышленным стандартам, которые устроены наподобие
окна обозревателя Windows

Explorer. В этом каталоге можно вести поиск, выбирать

форму и создавать стиль.

Каталог несущих элементов

Чтобы создать стиль, зная тип, форму и размеры требуемого элемента, можно быстро
ввести информацию в Мастер стиля несущих элементов. Форму несущего элемента

2734 | Глава 31 Несущие элементы

можно создать в рамках стиля, основанного на любой из 19 форм элементов в
каталоге.

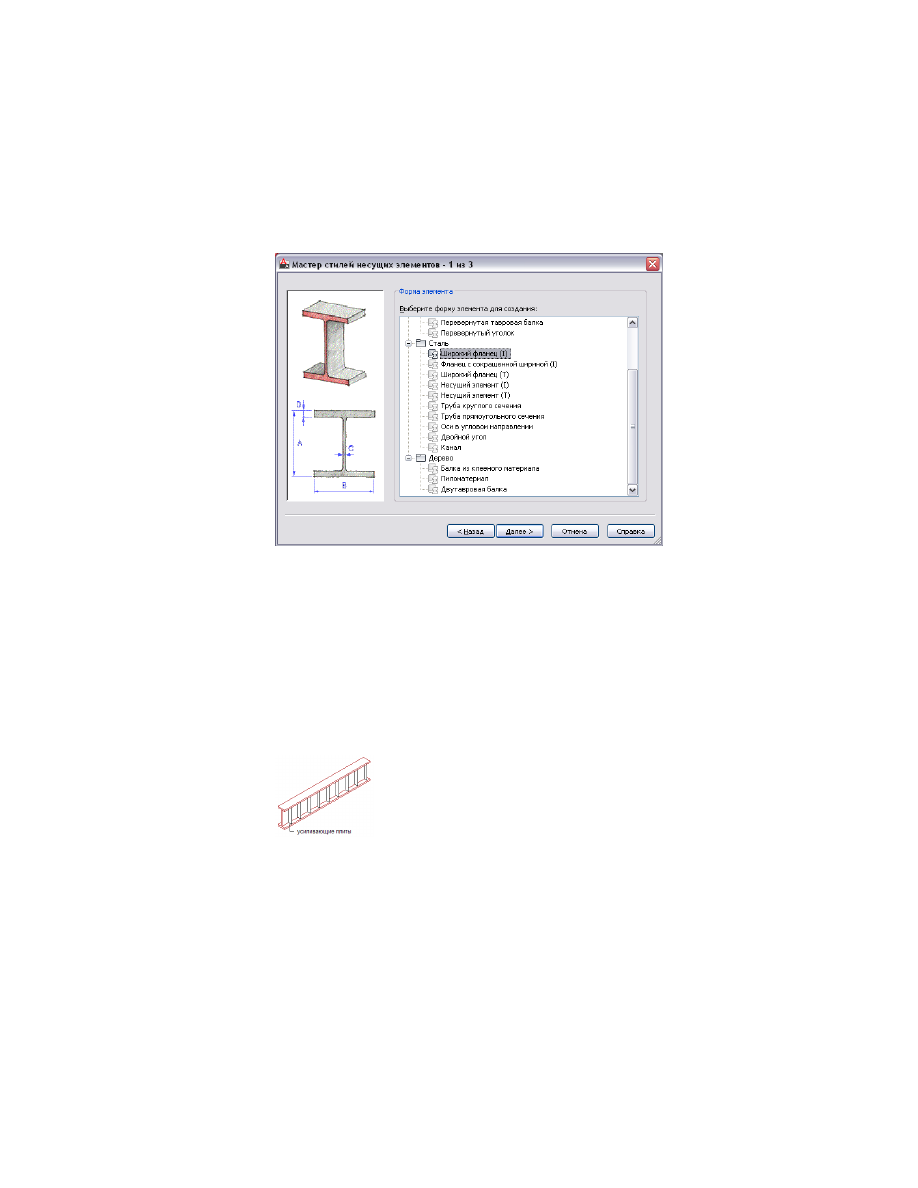

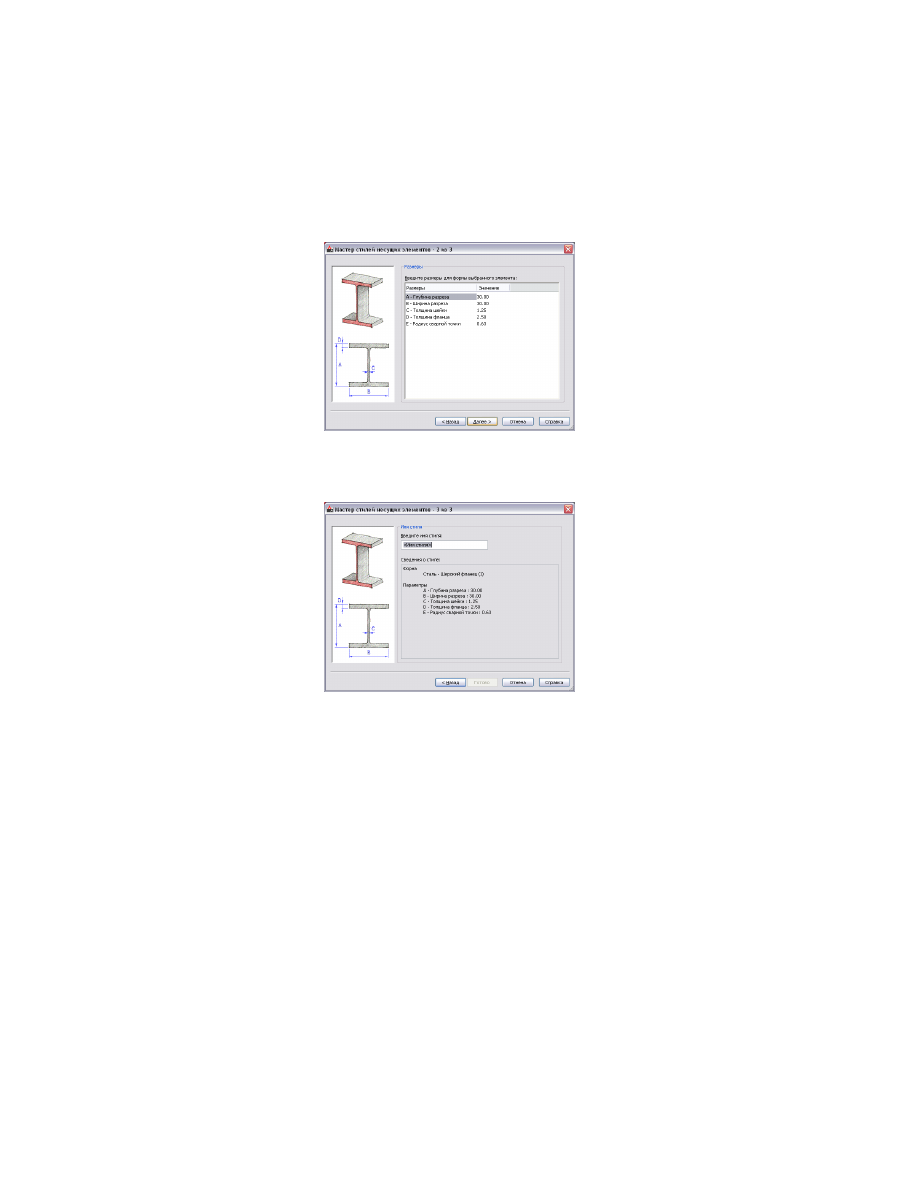

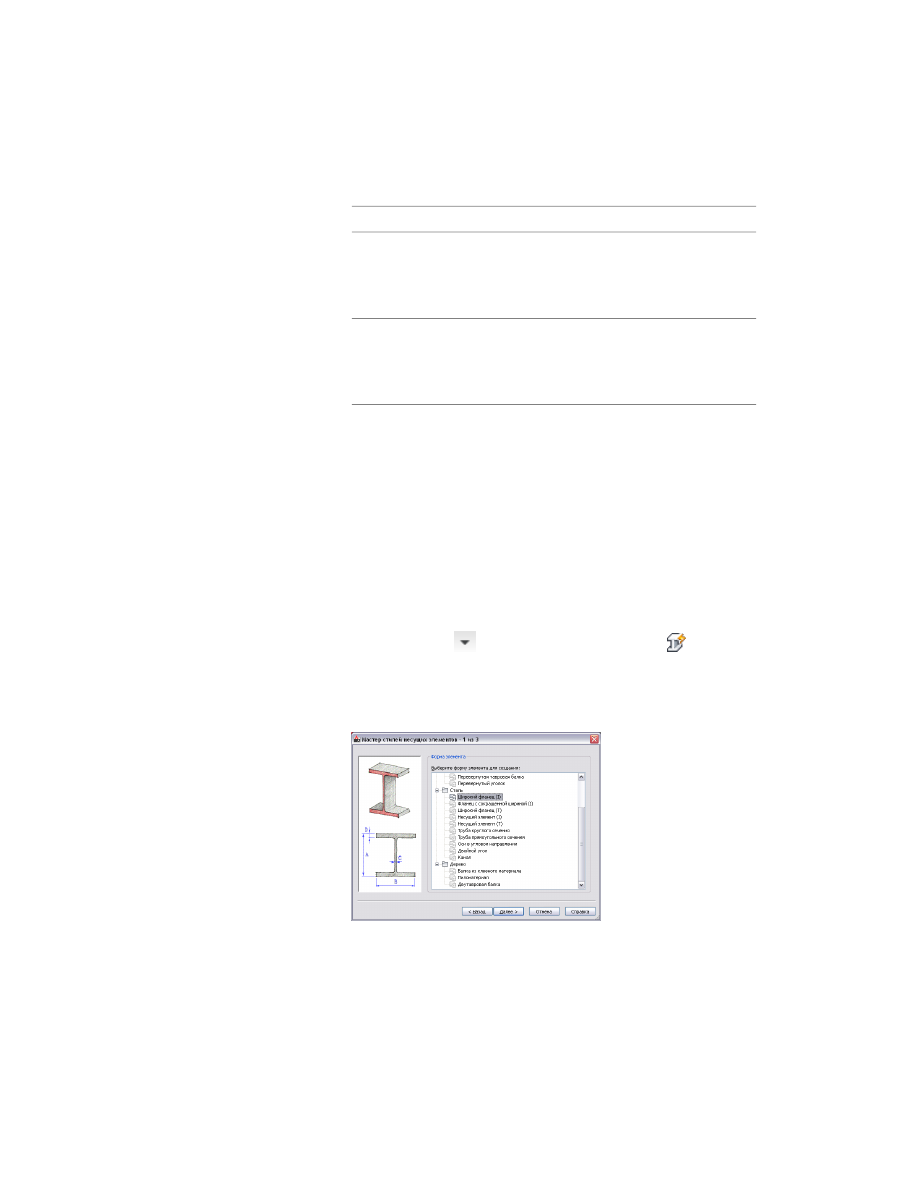

Мастер стиля несущих элементов

После того как стили несущих элементов созданы, можно перетащить их из
Диспетчера стилей в инструментальные палитры, создавая таким образом
инструменты несущих элементов.

Добавление графики в несущие элементы

В отображение несущих элементов можно добавлять блоки как компоненты экранного
представления. Например, можно создать блоки, которые представляют собой ребра
жесткости, и добавить их к балке или создать блоки, представляющий собой углы
подрезки, и добавить их к элементам.

Балка с добавленными ребрами жесткости

Обрезка несущих элементов

Обрезка несущих элементов выполняется при помощи объектов, называемых
плоскостями обрезки, что позволяет автоматически подчищать стыки между
несколькими несущими элементами или между несущими элементами и другими

Несущие элементы | 2735

объектами. Пользуясь палитрой свойств инструмента несущего элемента, можно
создавать особые плоскости обрезки, которые применяются, когда новый элемент
добавляется при помощи инструмента. Кроме того, можно задать такой режим,
чтобы плоскости обрезки создавались автоматически при подсоединении нового
элемента к имеющимся на чертеже несущим элементам. Как только элемент будет
добавлен к чертежу, можно будет и редактировать его уже существующие плоскости
обрезки, и создавать новые. Добавочные плоскости обрезки можно задать на самом
элементе или относительно края другого объекта. Более подробную информацию
см. в разделе

Обрезка несущих элементов

на стр. 2815.

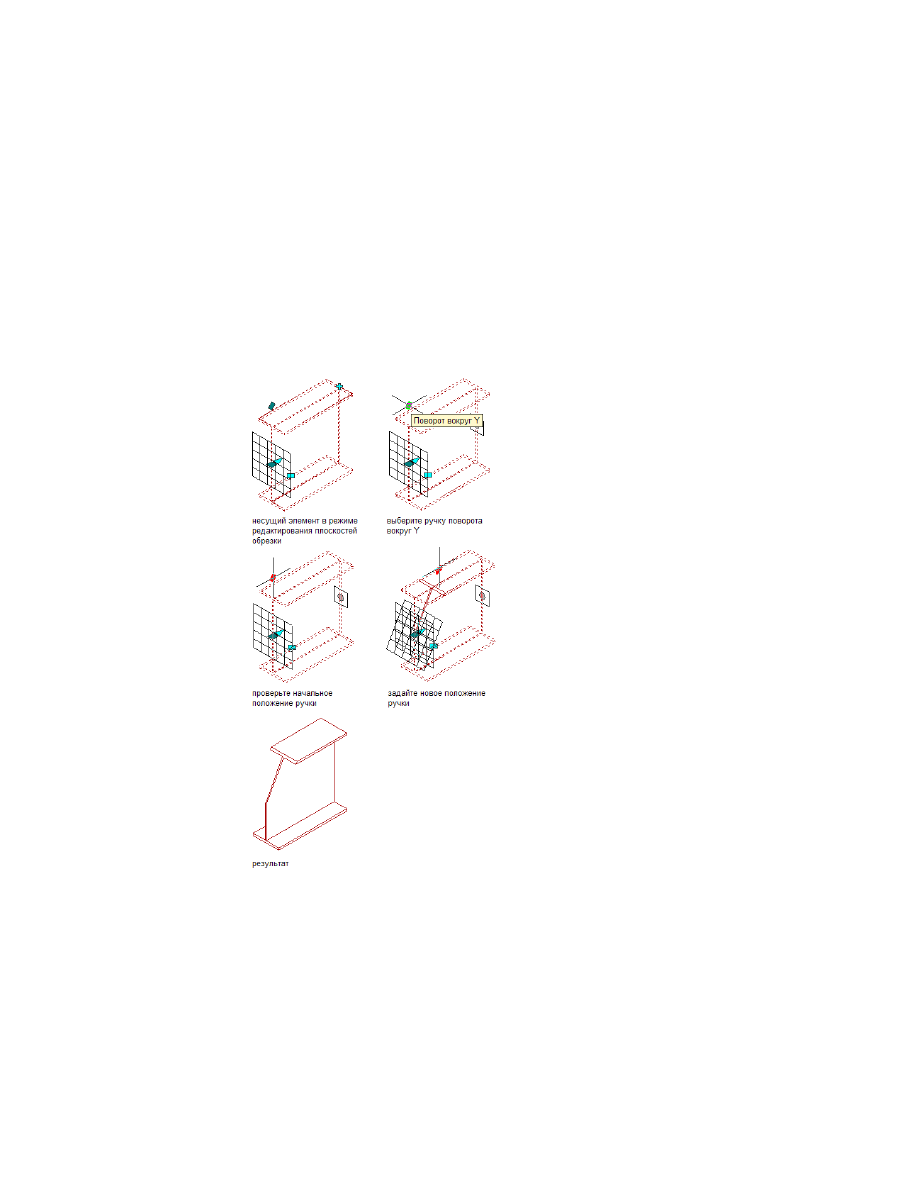

Обрезка несущих элементов плоскостью

2736 | Глава 31 Несущие элементы

Создание сетки колонн

При создании колонны ее можно прикрепить к сетке Можно также создать сетку
колонн при помощи инструмента "Сетка несущих колонн", предоставляемого
AutoCAD Architecture. Инструмент создает сетку с колоннами, заранее заякоренными
в узлах сетки. Более подробную информацию см. в разделе [Reference to
WScedd0d2069f88934b1c260fa2566209d-7fff].

Материалы несущих элементов

AutoCAD Architecture позволяет назначить для несущих элементов материалы. Эти
материалы отображаются на каркасной модели и на рабочих тонированных
изображениях или при визуализации. Конкретные параметры материалов
устанавливаются в соответствии с физическими компонентами несущих элементов.

AutoCAD Architecture обеспечивает большой выбор заранее заданных материалов
для всех типовых задач проектирования и содержит установочные параметры несущих
элементов. Заранее заданные материалы можно использовать непосредственно, а
можно модифицировать, приспосабливая для конкретных проектов. Также можно
создавать собственные материалы.

Более подробную информацию см. в разделе

Спецификация материалов стиля

несущих элементов

на стр. 2847.

Создание колонн с пользовательскими профилями

Если колонна должна иметь нестандартную форму, отсутствующую на
инструментальных палитрах или в каталоге несущих элементов приложения, можно
создать колонну с пользовательским профилем на основе линий. Более подробную
информацию см. в разделе

Создание колонн с пользовательскими профилями

на

стр. 2747.

Создание пользовательских несущих элементов

В большинстве задач проектирования для создания несущих элементов можно
использовать стили Каталога несущих элементов и Мастер стилей несущих элементов.
Тем не менее, для конкретного проекта могут потребоваться несущие элементы,

Несущие элементы | 2737

которые нельзя создать из форм, взятых из Каталога или созданных при помощи
Мастера. Например, может возникнуть потребность создать:

■

колонну, сужающуюся от начала к концу

■

композитную колонну из стальной формы, заключенной в бетонную форму

■

жесткий каркас, созданный из множества сужающихся стальных форм,
выдавленных вдоль каркаса

■

пользовательский несущий элемент, форма которого не может быть создана с
помощью Каталога или Мастера

При создании пользовательских несущих элементов, чтобы вытянуть одну или более
форм вдоль оси элемента, применяются правила проектирования в рамках стиля
несущих элементов. Можно использовать формы, созданные в Каталоге или при
помощи Мастера, а можно создавать пользовательские формы.

Встроенные пользовательские стили несущих элементов

Доступ к стандартным стилям пользовательских несущих элементов осуществляется
из файлов чертежей Member Styles (Стили элементов) и Bar Joists Styles (Стили балок),
которые находятся в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\<Imperial or

Metric>

Операция "Создание стилей для несущих элементов"

Несущие элементы включают в себя раскосы, балки и колонны, так как для всех этих
трех типов применяется один и тот же объект, различается только ориентация
доступа к ним (диагональная, горизонтальная, вертикальная). Дополнительно к
встроенным, можно также создать новые стили несущих элементов.

Проверьте этапы

Просмотрите ролик

Создайте

стиль

на стр. 2742 на основе формы,

заданной вручную, или используйте встроенную
форму.
Или же, если известен тип формы и размеры
требуемого элемента, для создания стиля введите

-----

Создание стиля несущего элемента

информацию в

Мастер стиля несущих элементов

на стр. 2745.
Применяя стили совместно с правилами
проектирования, можно также создать

сложный

на стр. 2863пользовательский несущий элемент.

2738 | Глава 31 Несущие элементы

Проверьте этапы

Просмотрите ролик

Создайте

инструмент

на стр. 2748 для несущего

элемента, перетащив новый

стиль

на стр. 939 на

инструментальную палитру.

-----

Создание инструмента для
добавления несущего элемента

Создайте

на стр. 2764 несущий элемент на чертеже

при помощи созданного инструмента.

-----

Добавьте несущий элемент к
зданию.

Создание стилей несущих элементов в Каталоге
несущих элементов

Каталог несущих элементов содержит спецификации для стандартных
конструктивных элементов различных типов и размеров. Можно просмотреть
Каталог, выбрать форму и создать стиль несущего элемента, содержащий выбранную
форму. При создании несущего элемента при помощи стиля форма элемента
обеспечивается стилем .

Организация Каталога несущих элементов

Левая панель Каталога несущих элементов содержит стандартные конструктивные
элементы, множество которых структурировано в виде дерева по типу обозревателя
Windows

Explorer. Несколько стандартных промышленных спецификаций

структурированы в виде дерева сначала по британским или метрическим единицам,
затем по материалу.

Создание стилей несущих элементов в Каталоге несущих элементов | 2739

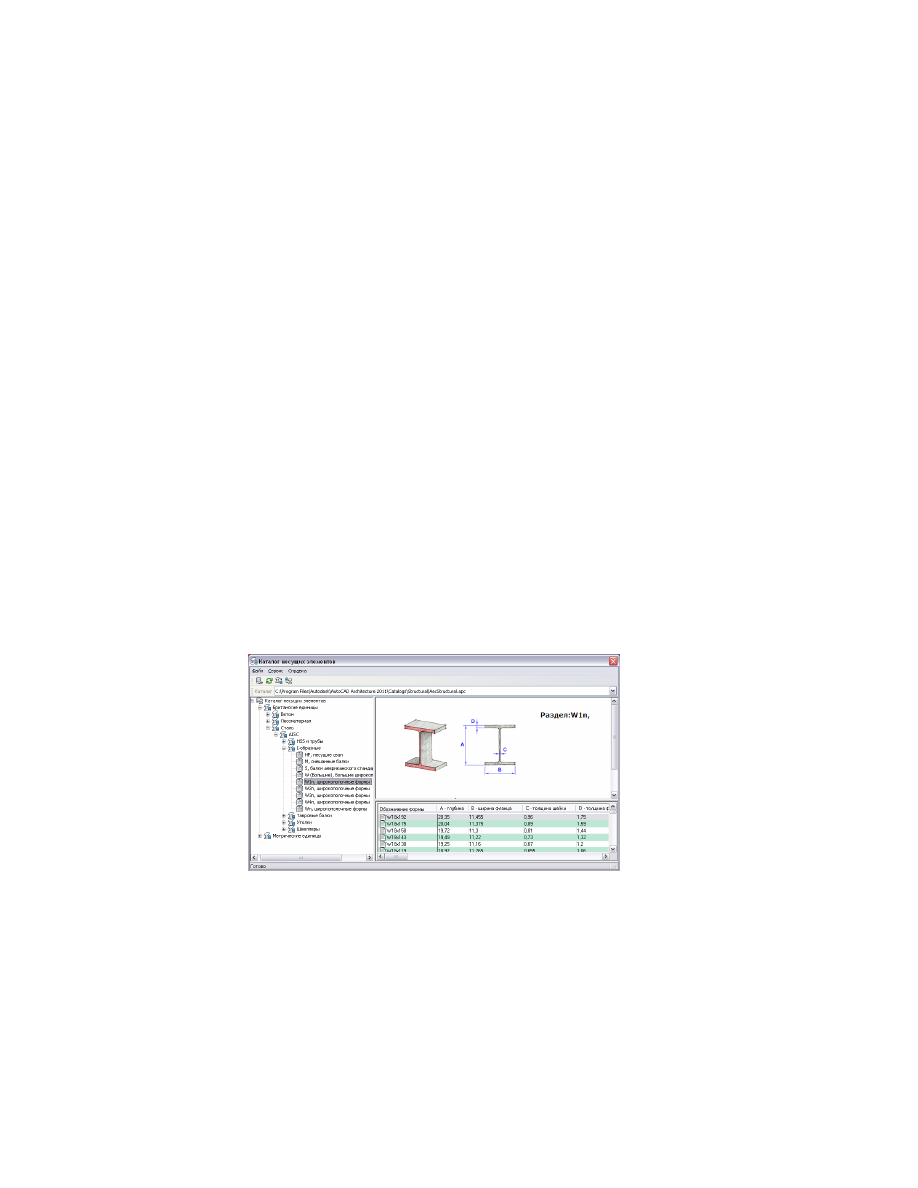

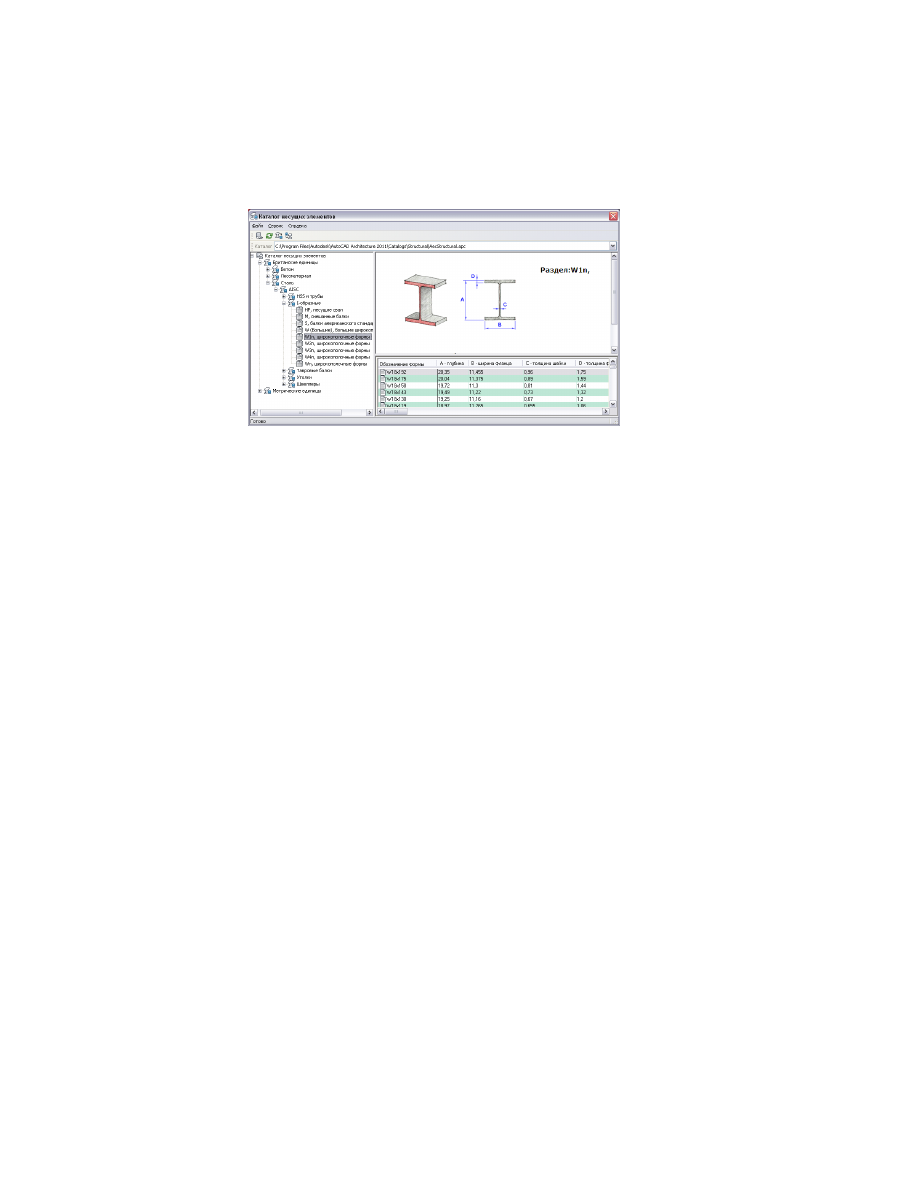

Каталог несущих элементов

Обзор в Каталоге

Чтобы просмотреть различные конструктивные типы, имеющиеся в каталоге, можно
открыть все уровни дерева под выбранным элементом и материалом. Когда
какая-либо форма из дерева выбрана, на правой верхней панели выводится ее
изображение с размерами. Все возможные размеры отображаемой формы выводятся
на правой нижней панели.

При наличии на чертеже несущего элемента со стилем, созданным в Каталоге, можно
по элементу определить местоположение формы из каталога, содержащейся в этом
стиле.

Создание стилей несущих элементов из форм Каталога

При создании в Каталоге стиля несущего элемента размеры выбранной из Каталога
формы определяют форму стиля и запоминаются в ней.

Например, в размеры стальной балки, выбранной на предыдущем чертеже, входят
глубина (d), ширина по фланцам (bf), толщина фланца (tf) и толщина шейки (tw).
При создании стиля эти размеры определяют следующую форму, которая заносится
в стиль.

2740 | Глава 31 Несущие элементы

Параметры сечения несущего элемента с широким фланцем

Когда балка создается в чертеже при помощи этого стиля, стиль определяет форму
балки. При создании балки можно задать длину, смещение в начале и в конце,
привязку и угол наклона.

Содержание Каталога несущих элементов

Когда Каталог несущих элементов выводится на экран, его содержимое извлекается
из файла, в котором каталог находится по умолчанию - -AecStructural.apc. Этот файл
находится в папке

C:\Program Files\AutoCAD Architecture 2011\Catalogs\Structural

В дальнейшем дополнительные файлы каталога, которые можно открыть в каталоге,
могут стать доступными на сайте Autodesk, или можно создать собственные файлы
каталога.

Открытие Каталога несущих элементов

Чтобы открыть Каталог несущих элементов, выполните следующие операции.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

Открытие Каталога несущих элементов | 2741

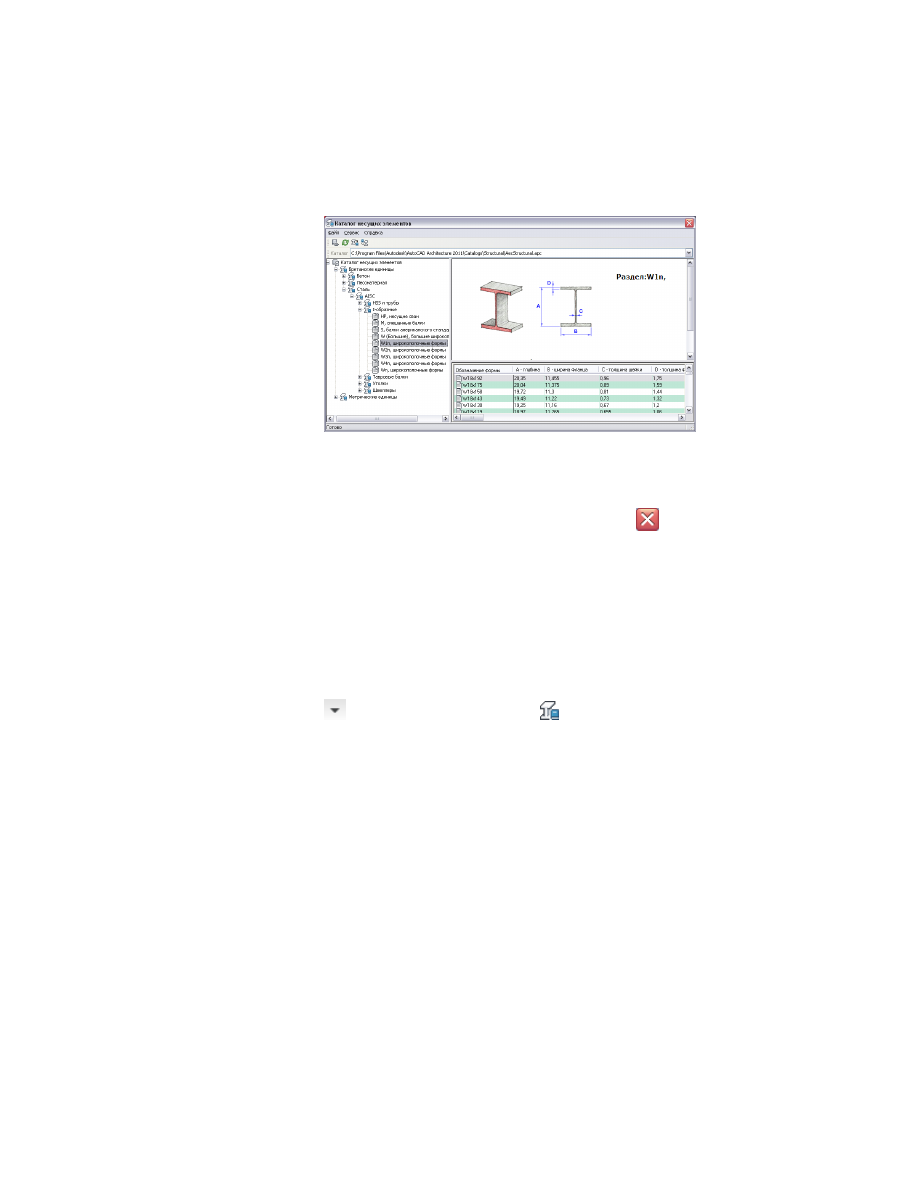

Открытие Каталога несущих элементов

Чтобы было удобнее просматривать Каталог несущих элементов, его
можно перемещать и изменять его размер, а также размеры левой и
правой панелей.

Чтобы закрыть Каталог несущих элементов, нажмите

Создание стиля из формы, имеющейся в Каталоге несущих
элементов

Эта процедура используется для создания стиля несущего элемента из формы,
выбираемой в Каталоге несущих элементов.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

Имеющиеся формы перечислены в дереве на левой панели каталогов.

Разверните в дереве каталога окно "Британские" или "Метрические".

Разверните тип материала (бетон, сталь, дерево) для конструктивных
элементов, которые требуется создать при помощи данного стиля.

Разверните форму, которую требуется создать.

В зависимости от того, какой элемент вы создаете, может понадобиться
развернуть один или несколько уровней дерева.

Выберите тип формы элемента, который требуется создать.

В верхней правой панели выводится образец формы.

2742 | Глава 31 Несущие элементы

В нижней правой панели выводится список доступных размеров
выбранной формы. Для вывода следующих форм может потребоваться
значительное время:

■

"Британские"

➤

"Сталь"

➤

"AISC"

➤

"HSS и трубы"

➤

"HSS, сечения

несущих элементов с маленькими выемками"

■

"Метрические"

➤

"Сталь"

➤

"CISC"

➤

"Углы"

➤

"L, угловые

профили"

■

"Метрические"

➤

"Сталь"

➤

"CISC"

➤

"Двутавровые"

➤

"W,

профили с широким фланцем"

■

"Метрические"

➤

"Сталь"

➤

"CISC"

➤

"Двутавровые"

➤

"WWF,

сварные профили с широким фланцем"

■

"Метрические"

➤

"Сталь"

➤

"CISC"

➤

"Несущие тавровые

балки"

➤

"WT, профили"

Под обозначением формы на правой нижней панели выберите размер
формы, который требуется использовать для создания собственного
стиля, щелкните правой кнопкой и выберите "Сформировать стиль
элемента".

При необходимости введите имя стиля и нажмите "OK".

Имя формы используется в качестве имени стиля по умолчанию.
Специальные символы в имени стиля, такие как кавычки, заменяются
на знаки подчеркивания. При замене имени стиля, заданного по
умолчанию, запрещается использовать следующие специальные
символы:

■

Знаки "меньше" и "больше" (< >)

■

Прямая и обратная косая черта (/ \)

■

Кавычки (")

■

Двоеточие (:)

■

Точка с запятой (;)

■

Знак вопроса (?)

■

Запятая (,)

■

Звездочка (*)

■

Вертикальная черта (|)

Создание стиля из формы, имеющейся в Каталоге несущих элементов | 2743

■

Знак равенства (=)

■

Обратные кавычки (`)

Продолжите создание стилей несущих элементов или нажмите

чтобы закрыть Каталог несущих элементов.

Можно получить доступ к созданному стилю через Диспетчер стилей, создать из
этого стиля новый инструмент несущего элемента, изменить существующий
инструмент для использования этого стиля или применить стиль к существующему
элементу.

Поиск формы в Каталоге несущих элементов по несущему
элементу на чертеже.

Эта процедура используется для того, чтобы найти форму в Каталоге несущих
элементов по форме, содержащейся в стиле несущего элемента на чертеже. Эта
команда может оказаться полезной, если вы создали стиль из формы в каталоге, но
не присвоили ему то же имя, что и у формы в каталоге.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

В меню "Инструменты" в Каталоге несущих элементов нажмите
"Определить местоположение".

Выберите на чертеже несущий элемент, который требуется выбрать в
каталоге.

Форма, которую вы нашли по существующему элементу, будет выбрана в Каталоге
несущих элементов.

Открытие файла каталога в Каталоге несущих элементов

Эта процедура применяется для открытия нового файла каталога в Каталоге несущих
элементов.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

2744 | Глава 31 Несущие элементы

Задайте местоположение нового файла каталога.

то...

Если...

введите полный путь и имя файла
каталога на панели каталога под

известно местоположение и имя
файла каталога,

панелью инструментов Каталога
несущих элементов.

в меню "Файл" в Каталоге несущих
элементов нажмите "Открыть". Вы-

нужно найти каталог на жестком
диске вашего компьютера или на
сервере,

берите новый файл каталога и на-
жмите "Открыть".

Создание стиля несущего элемента при помощи
Мастера стиля несущих элементов

Эта процедура используется для создания стиля несущего элемента при помощи
Мастера стиля несущих элементов Форму несущего элемента можно создать в рамках
стиля на основе любого из 19 различных типов форм, содержащихся в каталоге
несущих элементов. Единицы создаваемого стиля определяются текущими единицами
чертежа.

Нажмите кнопку вкладки "Управление"

➤

панель "Стиль и

отображение"

➤

"Мастер несущих элементов"

Выберите тип формы несущего элемента, который требуется создать,
и нажмите "Далее".

Выбор типа формы несущего элемента

Создание стиля несущего элемента при помощи Мастера стиля несущих элементов | 2745

Введите размеры формы и нажмите "Далее".

Ввод размеров несущего элемента

Введите имя стиля несущего элемента и нажмите "Готово".

Ввод имени стиля несущего элемента

В именах стилей нельзя использовать следующие специальные символы:

■

Знаки "меньше" и "больше" (< >)

■

Прямая и обратная косая черта (/ \)

■

Кавычки (")

■

Двоеточие (:)

■

Точка с запятой (;)

■

Знак вопроса (?)

■

Запятая (,)

2746 | Глава 31 Несущие элементы

■

Звездочка (*)

■

Вертикальная черта (|)

■

Знак равенства (=)

■

Обратные кавычки (`)

Создание колонн с пользовательскими профилями

Если колонна должна иметь нестандартную форму, отсутствующую на
инструментальных палитрах или в каталоге несущих элементов приложения, можно
создать колонну с пользовательским профилем на основе линий. В качестве профилей
колонн могут использоваться следующие замкнутые линейные объекты без
самопересечения:

■

окружности и прямоугольники;

■

эллипсы и сплайны;

■

замкнутые полилинии.

СОВЕТ

Можно вставить определение профиля как полилинию на чертеж и

использовать ее в качестве профиля колонн. Более подробную информацию
см. в разделе

Преобразование профилей в полилинии

на стр. 3093.

Постройте линии для профиля адаптированной колонны.

Щелкните вкладку "Главная"

➤

панель "Создание"

➤

раскрывающийся

список "Колонна"

➤

"Настраиваемая колонна".

Создание колонн с пользовательскими профилями | 2747

Выберите линии.

Определите точку вставки (базовую точку) колонны.

В диалоговом окне "Преобразовать в колонну" введите имя стиля
колонн.

Если для нового стиля требуется удалить исходные линии, установите
флажок "Стереть геометрию разметки".

Нажмите "OK".

Выполняется вставка колонны на чертеж. В то же время новый стиль
колонны создается в Диспетчере стилей.

Палитра свойств позволяет при необходимости изменить размеры,
местоположение и другие свойства экземпляра колонны, а Диспетчер
стилей — правила проектирования, материалы и графические свойства
нового стиля.

Создание инструментов несущих элементов

Можно создать инструменты несущих элементов и добавить их на инструментальные
палитры. Инструментальные палитры AutoCAD Architecture позволяют быстро
размещать балки, раскосы и колонны путем выбора инструмента несущего элемента
с определенным стилем и другими заданными свойствами.

Если стили несущего элемента созданы в Каталоге несущих элементов или при
помощи Мастера стилей несущих элементов, то можно перетащить стили из
Диспетчера стилей на инструментальную палитру, после чего настроить свойства
новых инструментов.

Для создания инструментов несущих элементов можно также использовать один из
следующих методов:

■

Перетащить несущий элемент, имеющий требуемые свойства, на
инструментальную палитру.

■

Скопировать инструмент, имеющийся на текущей палитре, вставить его в текущую
палитру или в другую палитру, после чего настроить свойства нового инструмента.

■

Перетащить инструмент из Библиотеки компонентов на инструментальную
палитру, после чего настроить свойства нового инструмента.

2748 | Глава 31 Несущие элементы

Создание инструмента "Балка"

Эта процедура используется для создания инструмента несущей балки и добавления
его на инструментальную палитру .

Откройте инструментальную палитру, на которую требуется добавить
инструмент.

Создайте инструмент.

то...

Если требуется...

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля несуще-
го элемента в Диспетчере стилей,

ние"

➤

"Диспетчер стилей"

Найти стиль, который нужно скопи-
ровать, и перетащить его на инстру-
ментальную палитру. Чтобы закрыть
Диспетчер стилей, нажмите "OK".

выберите балку и перетащите ее на
инструментальную палитру.

создать инструмент из балки, изоб-
раженной на чертеже,

щелкните правой кнопкой на инстру-
менте, а затем выберите "Копиро-

скопировать инструмент, имеющий-
ся на текущей палитре,

вать". Щелкните правой кнопкой, а
затем выберите "Вставить".

откройте другую инструментальную
палитру, щелкните правой кнопкой

копировать инструмент из другой
палитры,

на инструменте и выберите "Копи-
ровать". Повторно откройте палит-
ру, в которую нужно добавить ин-
струмент, щелкните правой кнопкой
и выберите "Вставить".

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

необходимо скопировать. Установи-
те курсор на рукоятке i-drop и пере-
тащите инструмент на инструмен-
тальную палитру.

Создание инструмента "Балка" | 2749

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните параметр в "Описании", введите описание инструмента и
нажмите "ОК".

При выборе инструмента на палитре его описание выводится в
подсказке; оно хранится вместе с инструментом, если его помещают в
каталог инструментов в Библиотеку компонентов.

Разверните "Основные" и "Общие".

Введите описание балок, которые можно создать при помощи
инструмента "Балка".

Если использовать назначения слоев, заданных в чертеже посредством
стиля ключа слоя, не требуется, то задайте ключ слоя и любые изменения
в ключах слоев.

Выберите стиль несущего элемента; выберите местоположение стиля,
если он расположен не на текущем чертеже.

Стиль обеспечивает форму балки.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование балки в
качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование балки в
качестве граничного объекта для
помещений с ассоциативными свя-
зями,

Выберите "По стилю".

использовать параметры ограниче-
ния из стиля балки,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

2750 | Глава 31 Несущие элементы

Указать значение для операции "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия балки должна быть авто-
матически обрезана любыми други-
ми несущими элементами, другими
архитектурными объектами или
линиями, с которыми она логически
связана,

выберите "Нет".

следует запретить автоматическую
обрезку геометрии балки,

выберите "По стилю".

следует использовать параметр об-
резки из стиля балки,

ПРИМЕЧАНИЕ

Этот параметр будет действовать только для

добавляемых несущих элементов. Добавление нового несущего
элемента не будет изменять геометрию существующего несущего
элемента, независимо от настройки автоматической обрезки.

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от конца". Положительное

сместить балку вдоль ее оси выдав-
ливания в начальной точке балки,

значение укорачивает балку вдоль
ее оси, а отрицательное - удлиняет.

введите значение смещения от
конца. Положительное значение

сместить балку вдоль ее оси выдав-
ливания в конечной точке балки,

удлиняет балку по оси, а отрицатель-
ное - укорачивает.

Введите значение угла поворота.

Этот параметр задает ориентацию балки относительно ее оси
выдавливания (поворот) в градусах. Положительное значение
соответствует повороту балки против часовой стрелки, если смотреть
от ее конца к началу.

Создание инструмента "Балка" | 2751

Если в качестве типа разметки используется "Заполнение", и требуется
добавить балки с выбранного края сетки колонн, перекрытий, скатов
крыш или стен, поставленных под углом, отличающимся от стандартных
90 градусов, то введите значение угла относительно выбранного объекта.

Выберите тип разметки, чтобы задать расположение балки относительно
выделенного края сетки колонн, перекрытий, скатов крыш или стен:

то...

Чтобы установить балку...

выберите для "Типа размещения"
значение "Кромка".

вдоль выделенного края объекта,

выберите для "Типа размещения"
значение "Заполнение".

внутри границ объекта (от края до
противоположного края или краев),

Задайте привязку балки, то есть положение формы балки относительно
ее оси выдавливания в ходе рисования балки.

то...

Если требуется...

выберите для "Привязки" значение
"Базовая линия".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось балки вдоль цен-
троида формы балки,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

определяются для нулевого на-
клона, если смотреть на балку
от ее конца к началу.

расположить ось балки вдоль одно-
го из девяти положений на форме
балки,

2752 | Глава 31 Несущие элементы

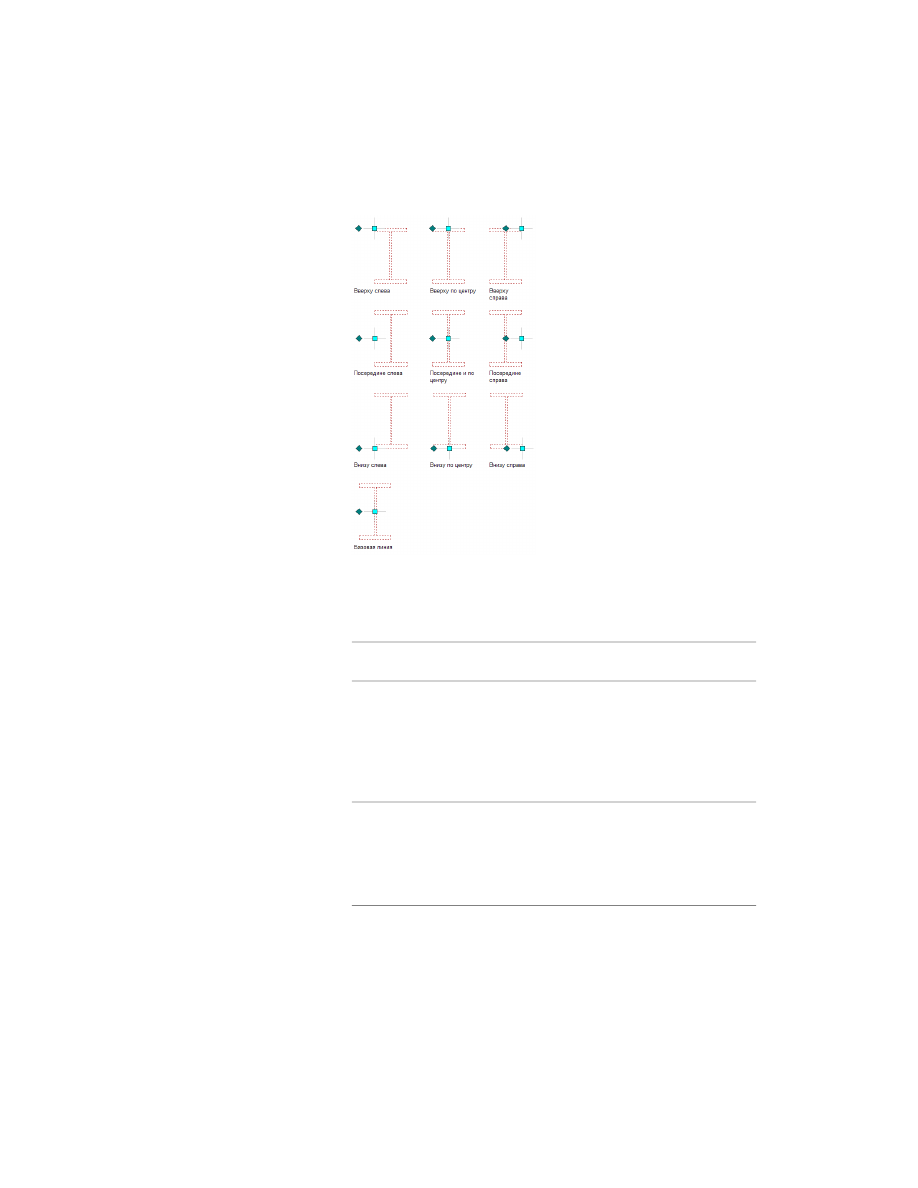

Опции привязки балки

Чтобы задать привязки элементов с несколькими формами и
сегментами, созданными при помощи этого инструмента, выберите
значения параметров "Привязки" в соответствии с габаритными
размерами:

то...

Если требуется привязать эле-
мент..

выберите "Да". Тогда привязка вы-
полняется ТОЛЬКО для определения

на основе самого широкого сечения
форм элемента с самым низким
приоритетом,

формы с самым низким приорите-
том, и вычисляется на основе узла
(вершины) элемента с самым боль-
шим сечением.

выберите "Нет". Тогда привязка бу-
дет вычисляться на основе разме-

в каждом узле на основе всех форм,

ров сечений в каждом узле и приме-
няться ко всем узлам, независимо
от приоритета.

Создание инструмента "Балка" | 2753

Дополнительная информация об элементах с несколькими формами и
сегментами приведена в

Создание пользовательских несущих элементов

на стр. 2863.

Если в качестве типа разметки используется "Заполнение", и если
требуется разместить массив из нескольких балок между двумя
существующими балками или в сетке колонн, перекрытий, скатов крыш
или стен, то разверните окно "Разметка" и выберите "Да" для "Массива".

Задайте метод размещения массива.

то...

Если требуется, чтобы балки
массива...

то выберите для "Метода разметки"
значение "Равномерно" и введите

образовали заданное число плани-
ровочных элементов равного разме-
ра,

нужное число в поле "Количество
планировочных элементов".

выберите в качестве "Метода размет-
ки" "Повтор" и введите нужное чис-

располагались на заданных рассто-
яниях одна от другой,

ло в поле "Количество планировоч-
ных элементов".

Нажмите "ОК".

Создание инструмента "Раскос"

Эта процедура используется для создания инструмента несущего раскоса и его
добавления на инструментальную палитру.

Откройте инструментальную палитру, на которую требуется добавить
инструмент.

Создайте инструмент.

то...

Если требуется...

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля несуще-
го элемента в Диспетчере стилей,

ние"

➤

"Диспетчер стилей"

Найти стиль, который нужно скопи-
ровать, и перетащить его на инстру-
ментальную палитру. Нажмите "ОК",
чтобы закрыть Диспетчер стилей.

2754 | Глава 31 Несущие элементы

то...

Если требуется...

выберите раскос и перетащите его
на инструментальную палитру.

создать инструмент на основе рас-
коса на чертеже,

щелкните правой кнопкой на инстру-
менте, а затем выберите "Копиро-

скопировать инструмент на теку-
щую палитру,

вать". Щелкните правой кнопкой, а
затем выберите "Вставить".

откройте другую инструментальную
палитру, щелкните правой кнопкой

копировать инструмент из другой
палитры,

и выберите "Копировать". Повторно
откройте палитру, в которую нужно
добавить инструмент, щелкните
правой кнопкой и выберите "Вста-
вить".

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните на "Параметрах для описания", введите описание инструмента
и нажмите "ОК".

Разверните "Основные" и "Общие".

Введите описание раскосов, которые можно создать при помощи
инструмента "Раскос".

Если назначения слоев, заданных в чертеже посредством стиля ключа
слоя, использовать не требуется, то задайте ключ слоя и любые
переопределения ключей слоев.

Выберите стиль несущего элемента и выберите местоположение стиля,
если это не на текущем чертеже.

Создание инструмента "Раскос" | 2755

Стиль обеспечивает форму раскоса.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование раскоса
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

запретить использование раскоса
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

Выберите "По стилю".

использовать параметры ограниче-
ния из стиля раскоса,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Указать значение для операции "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия раскоса должна быть ав-
томатически обрезана любыми
другими несущими элементами,
другими архитектурными объекта-
ми или линиями, с которыми она
логически связана,

выберите "Нет".

запретить использование геомет-
рии раскоса в качестве объекта для
операции автоматической обрезки,

Выберите "По стилю".

использовать параметры обрезки
из стиля раскоса,

ПРИМЕЧАНИЕ

Этот параметр будет действовать только для

2756 | Глава 31 Несущие элементы

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от начала". Положительное

сместить раскос по его оси выдавли-
вания в начальную точку раскоса,

значение укорачивает раскос по его
оси, а отрицательное - удлиняет.

введите значение смещения от
конца. Положительное значение

сместить раскос по его оси выдавли-
вания в конечную точку раскоса,

удлиняет раскос по его оси, а отри-
цательное - укорачивает.

Введите значение угла поворота.

Это значение задает ориентацию раскоса относительно его оси
выдавливания в градусах поворота. Положительное значение означает
поворот раскоса против часовой стрелки, если смотреть от его конца
к началу.

Задайте привязку раскоса, то есть положение его формы относительно
оси выдавливания в ходе рисования раскоса.

то...

Если требуется ...

В качестве значения "Привязки"
выберите "Базовая линия"

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось раскоса вдоль
центроида раскоса,

выберите для привязки одно из де-
вяти положений.

ПРИМЕЧАНИЕ

Эти положения

определяются для нулевого на-
клона, если смотреть на балку
от ее конца к началу.

расположить ось раскоса вдоль од-
ного из девяти положений на раско-
се,

Создание инструмента "Раскос" | 2757

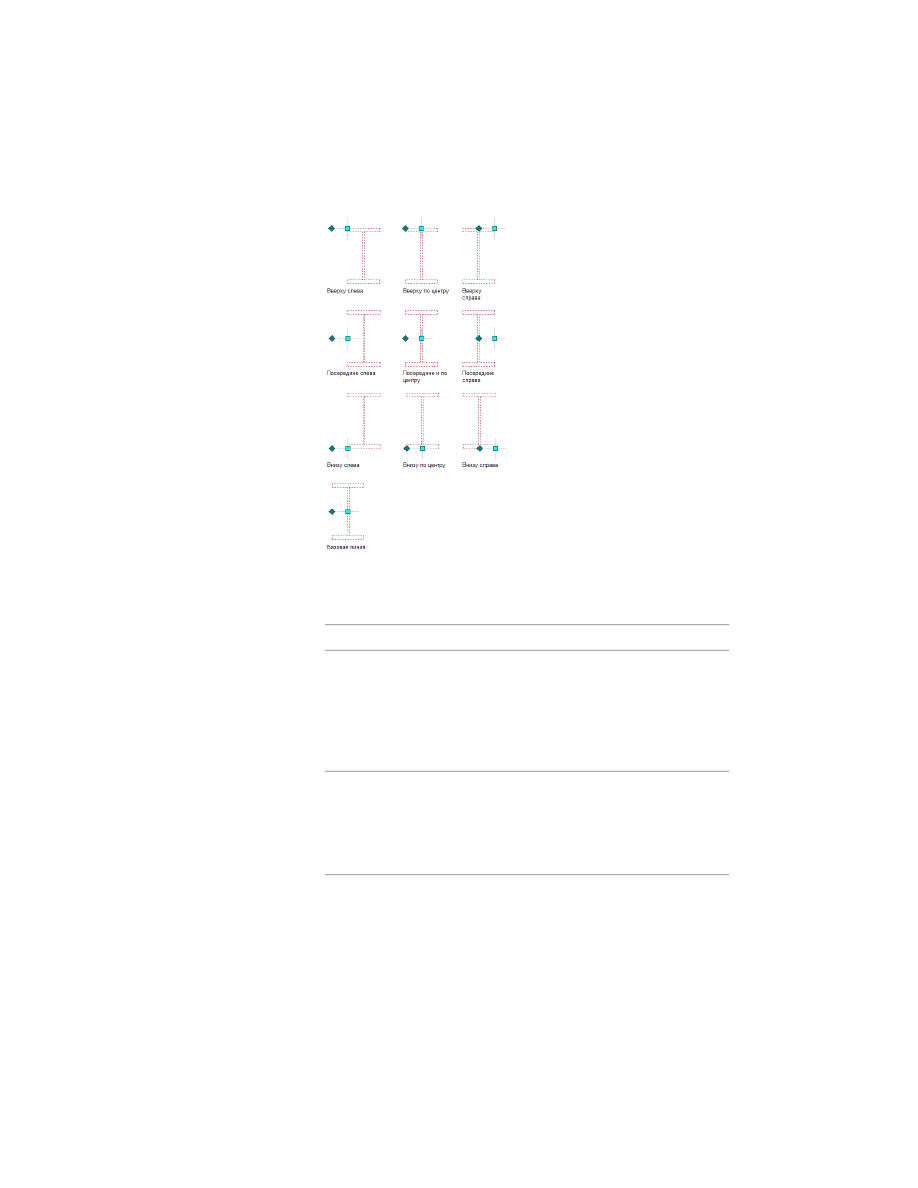

Опции привязки раскоса

Для задания привязки раскосов с несколькими формами и сегментами,
созданными при помощи этого инструмента, выберите параметры для
"Привязки" по габаритным размерам.

то...

Если требуется...

выберите "Да". Тогда привязка вы-
полняется ТОЛЬКО для определения

привязать раскос на основе наи-
большего сечения элемента с самым
низким приоритетом,

формы с самым низким приорите-
том, и вычисляется на основе узла
(вершины) элемента с самым боль-
шим сечением.

выберите "Нет" Привязка вычисля-
ется на основе габаритов в сечении

привязать раскос в каждом узле, на
основе всех форм,

в каждом узле и применяется ко
всем узлам независимо от приори-
тета.

Дополнительная информация об элементах с несколькими формами и
сегментами приведена в

Создание пользовательских несущих элементов

на стр. 2863.

2758 | Глава 31 Несущие элементы

Задайте возвышение, то есть расстояние по вертикали между начальной
и конечной точками раскоса.

то...

Если требуется...

выберите "Нет" для команды "Ука-
зать возвышение на экране". Выбе-

задать возвышение раскоса перед
тем, как его нарисовать,

рите в качестве "Метода" "Угол",
"Расстояние" или "Высоту". Если вы-
бран "Угол", то введите значение
параметра "Расстояние" вдоль пер-
вого элемента (измеряется от точки,
где соединяются два элемента, до
точки на первом элементе, где тре-
буется начать раскос) и величину
угла относительно первого элемен-
та. Если выбрано "Расстояние", то
введите значения обоих парамет-
ров - "Расстояние вдоль первого
элемента" и "Расстояние вдоль вто-
рого элемента". Если выбрана "Высо-
та", то введите величину параметра
"Возвышение".

выберите "Да" для "Указать возвыше-
ние на экране".

задать возвышение раскоса путем
задания трехмерной конечной точ-
ки конца раскоса,

Нажмите "ОК".

Создание инструмента "Колонна"

Эта процедура используется для создания инструмента несущей колонны и его
добавления на инструментальную палитру.

Откройте инструментальную палитру, на которую требуется добавить
инструмент.

Создайте инструмент.

то...

Если требуется...

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля несуще-
го элемента в Диспетчере стилей,

Создание инструмента "Колонна" | 2759

то...

Если требуется...

ние"

➤

"Диспетчер стилей"

Найти стиль, который нужно скопи-
ровать, и перетащить его в инстру-
ментальную палитру. Чтобы закрыть
Диспетчер стилей, нажмите "OK".

выберите колонну и перетащите ее
на инструментальную палитру.

создать инструмент на основе колон-
ны на чертеже,

щелкните правой кнопкой на инстру-
менте, а затем выберите "Копиро-

скопировать инструмент на теку-
щую палитру,

вать". Щелкните правой кнопкой, а
затем выберите "Вставить".

откройте другую инструментальную
палитру, щелкните правой кнопкой

копировать инструмент из другой
палитры,

откройте Библиотеку компонентов
и определите инструмент, который

скопировать инструмент из Библио-
теки компонентов,

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните на "Параметрах для описания", введите описание инструмента
и нажмите "ОК".

Разверните "Основные" и "Общие".

2760 | Глава 31 Несущие элементы

Введите описание колонны, которое можно сделать при помощи
инструмента "Колонна".

Если использовать назначения слоев, заданные в чертеже посредством
стиля ключа слоя, не требуется, то задайте ключ слоя и любые
переопределения ключей слоев.

Выберите стиль несущего элемента и местоположение стиля, если он
находится не на текущем чертеже.

Стиль обеспечивает форму колонны.

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование колонны
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "Нет".

разрешить использование колонны
в качестве граничного объекта для
помещений с ассоциативными свя-
зями,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля колонны,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Задайте значение параметра "Обрезать автоматически":

то...

Если...

выберите "Да".

геометрия колонны должна быть
автоматически обрезана любыми
другими несущими элементами,
другими архитектурными объекта-
ми или линиями, с которыми она
логически связана,

выберите "Нет".

запретить автоматическую обрезку
геометрии колонны,

Создание инструмента "Колонна" | 2761

то...

Если...

выберите "По стилю".

используете настройку обрезки из
стиля колонны,

ПРИМЕЧАНИЕ

Эта настройка будет действовать только для

Разверните узел "Размеры".

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от начала". Положительное

сместить колонну по ее оси выдав-
ливания в начальной точке колон-
ны,

значение укорачивает колонну по
ее оси, а отрицательное - удлиняет.

введите значение параметра "Сме-
щения от конца". Положительное

сместить колонну по ее оси выдав-
ливания в конечной точке колонны,

значение удлиняет колонну по ее
оси, а отрицательное - укорачивает.

Задайте угол поворота колонны (ее ориентацию относительно оси
выдавливания).

то...

Если требуется...

задайте "Нет" для пункта "Указать на
экране", и введите значение пара-
метра "Угол поворота".

задать поворот колонны перед тем,
как ее вставить,

выберите "Да" для пункта "Указать
на экране".

задать поворот колонны после того,
как вставите ее,

Это значение задает ориентацию колонны относительно ее оси
выдавливания в градусах. Положительное значение означает поворот
колонны против часовой стрелки, если смотреть от ее конца (верха) к
началу (низу).

2762 | Глава 31 Несущие элементы

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 6
