Удаление компонента из стиля перекрытий/скатов крыши

Эта процедура используется для удаления компонента из стиля перекрытий или
скатов крыши. При удалении компонента из стиля он также удаляется из всех
существующих объектов, для которых используется этот стиль.

Выведите инструментальную палитру, содержащую инструмент
перекрытия или ската крыши, щелкните правой кнопкой мыши и
выберите пункт "Стили перекрытий" или "Стили скатов крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

или скат крыши на чертеже и выбрать команду "Стили перекрытий"
или "Стили скатов крыш" в раскрывающемся меню "Редактировать
стиль" на панели "Общие" контекстного меню(?) ленты.

Выберите изменяемый стиль.

Разверните вкладку "Прочие".

Выберите компонент перекрытия или ската крыши, который требуется

удалить, и нажмите кнопку

Нажмите "ОК".

Задание материалов стиля перекрытий или скатов крыш

Объект "перекрытие" или "скат крыши" состоит из множества компонентов,
графические свойства которых определяются назначенными им материалами.

Каждому экранному компоненту объекта можно назначить один материал. Например,
телу перекрытия можно назначить материал "плитка пола", а кромке перекрытия -
"бетон".

Если требуется вместо графических свойств материалов использовать графические
свойства перекрытия или ската крыши или его стиля, назначение материалов в
графических свойствах объекта или соответствующего стиля можно отключить.

Определения материалов состоят из экранных компонентов, соответствующих типам
компонентов объектов. Например, компонент материала "Линия" используется для
всех линий на виде в плане. Компонент материала "Штрихование поверхности"
используется для штриховки всех поверхностей объекта на видах типа "3D модель"
и "Фасад".

Полный список компонентов материалов и их описание см. в разделе

Компоненты

материалов и графические свойства

на стр. 961.

Задание материалов стиля перекрытий или скатов крыш | 2699

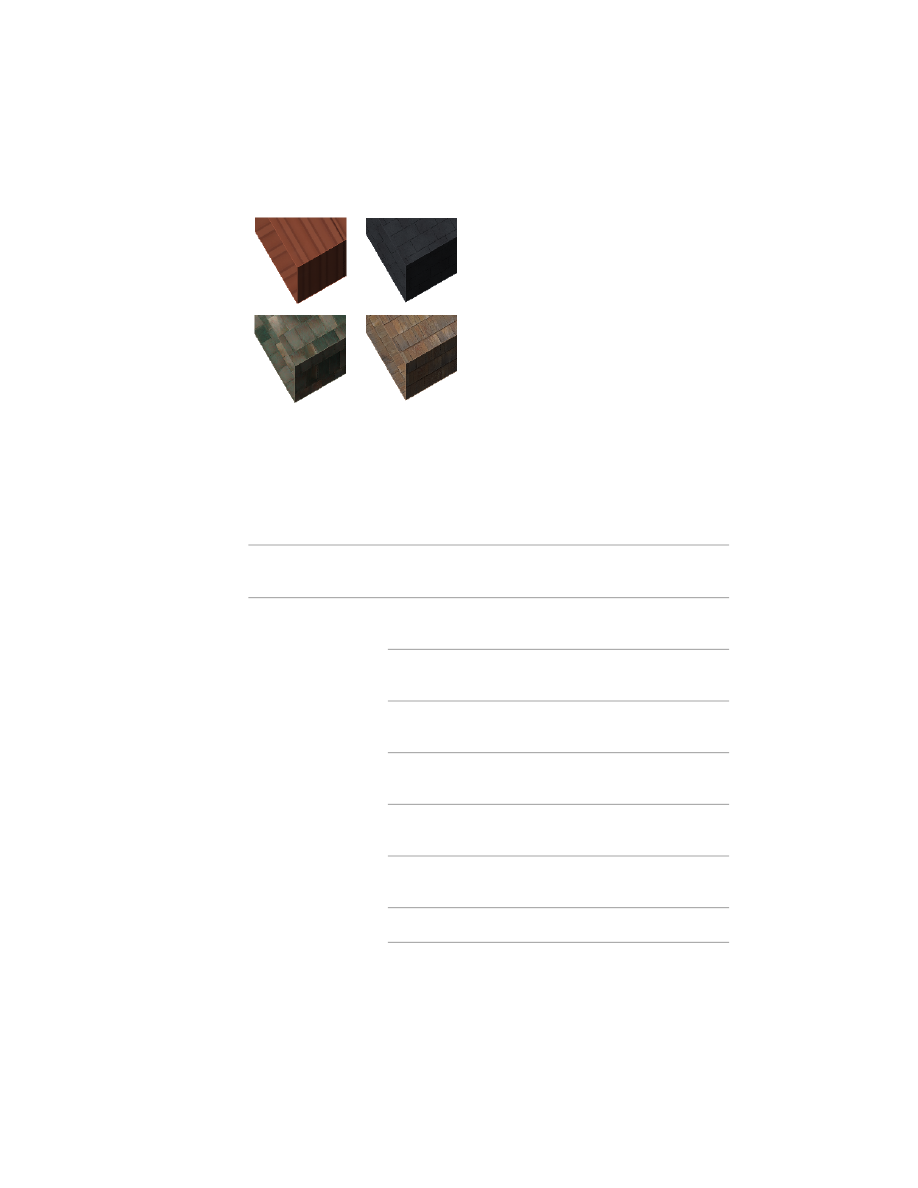

Скаты крыш с назначенными материалами

Материалы перекрытий/скатов крыш и экранные
компоненты

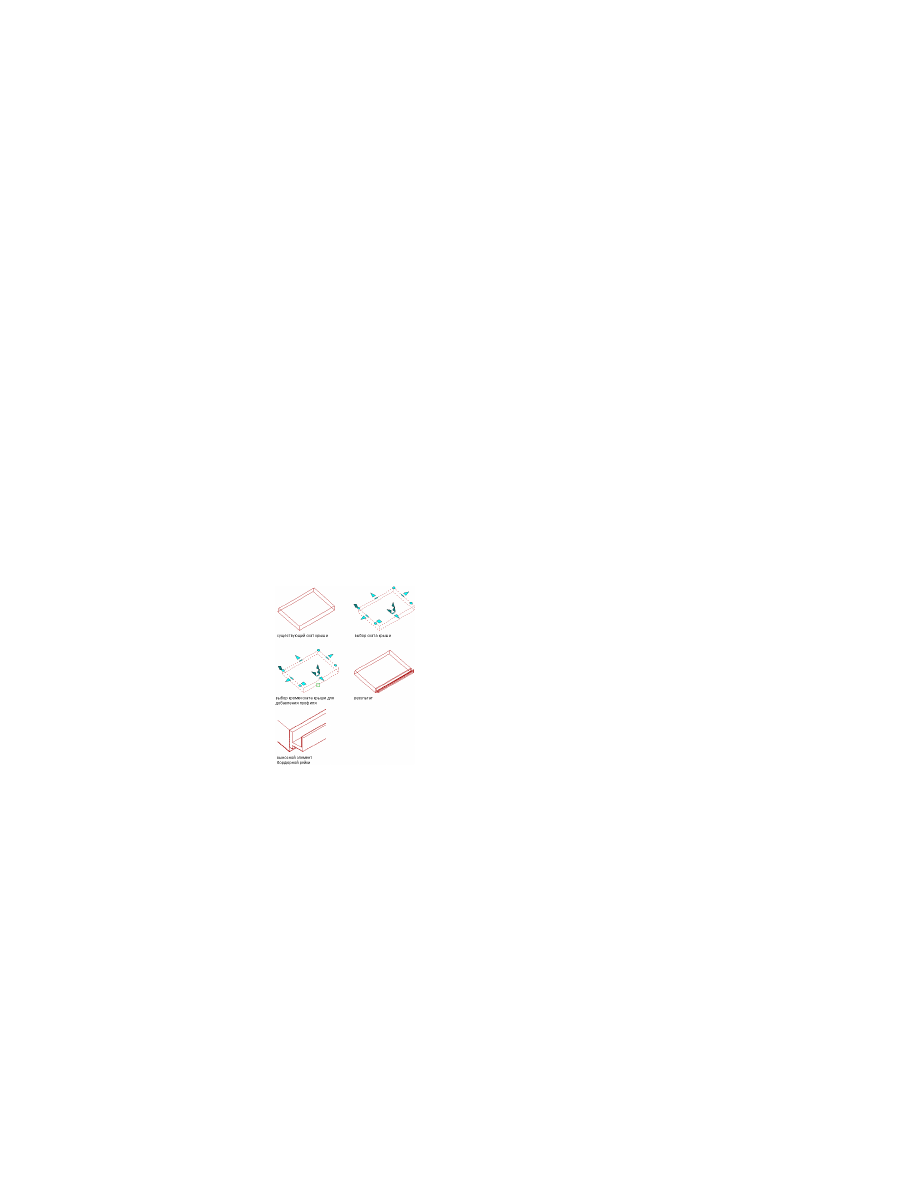

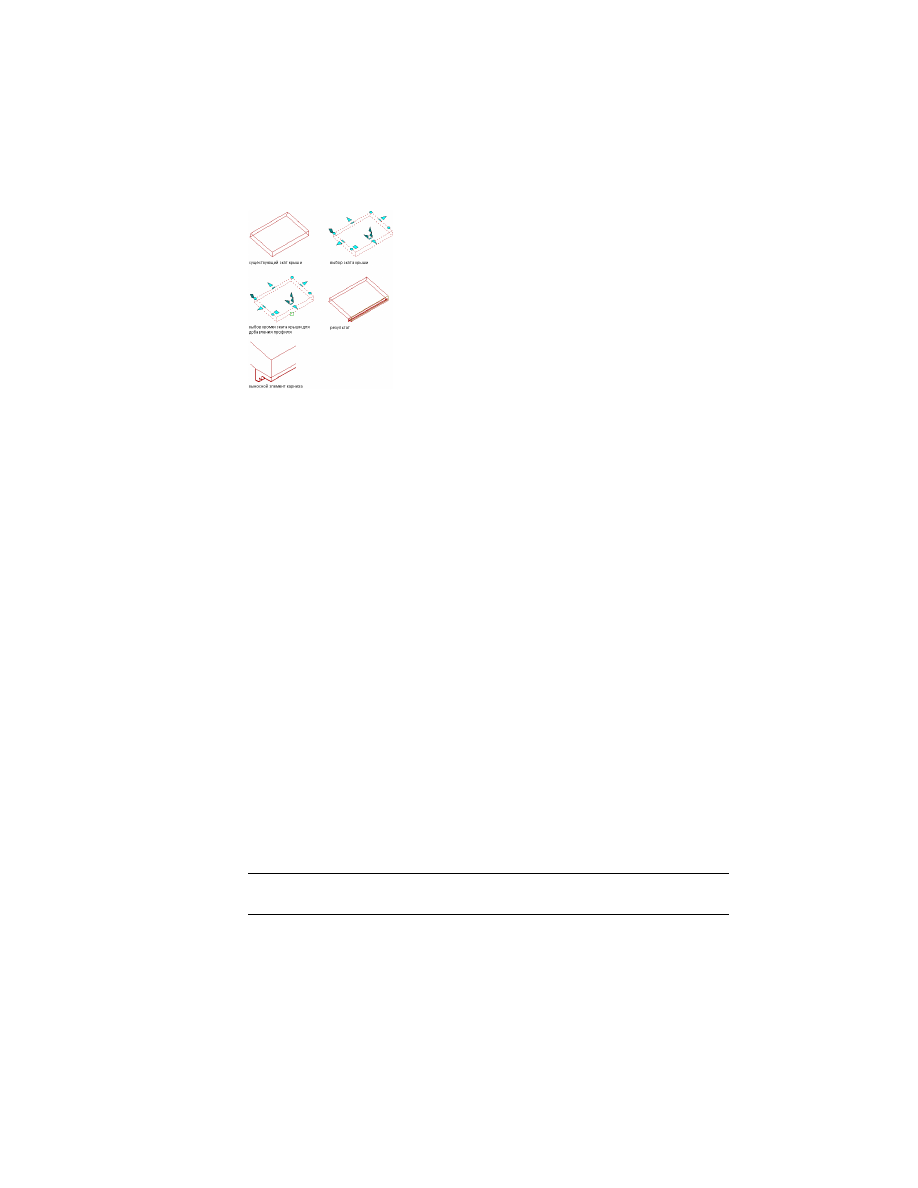

В приведенной ниже таблице указаны компоненты материалов, соответствующие
каждому компоненту перекрытия или ската крыши.

Экранный компонент матери-
ала

Экранный компонент
перекрытия/ската кры-
ши

Экранные представле-
ния

Ниже контура разреза тела
секущей плоскости

"План", "План с подроб-
ностями", "План без по-
дробностей", "Отражен-

Отсутствует

Выше контура разреза тела
секущей плоскости

ный план", "План с изби-
рательным отображени-
ем"

Отсутствует

Ниже контура секущей
плоскости

Отсутствует

Выше контура секущей
плоскости

Нет

Контур разреза секущей
плоскости

Нет

Штриховка контура разреза
секущей плоскости

Линии плана

Граница

2700 | Глава 30 Перекрытия и скаты крыш

Экранный компонент матери-
ала

Экранный компонент
перекрытия/ската кры-
ши

Экранные представле-
ния

Штриховка плана

Штриховка

Отсутствует

Базовая линия

Линии плана

Бордюрная рейка

Линии плана

Карниз

Отсутствует

Опорная точка

Отсутствует

Базовая линия

Модель

3D тело

Перекрытие

3D тело

Бордюрная рейка

3D тело

Карниз

Отсутствует

Опорная точка

Назначение материалов стилю перекрытий/скатов крыш

Эта процедура используется для назначения материалов отдельным компонентам
стиля перекрытий или скатов крыш. После этого отображение компонентов будет
определяться графическими свойствами материалов, а не стиля.

Материал можно назначить любому физическому компоненту перекрытия или ската
крыши. Для определения графических свойств пользовательских компонентов и
компонентов, имеющих только символическое назначение, материалы не
используются. Например, тело перекрытия или ската крыши - это физический
компонент, а опорная точка - символический, условный компонент.

ПРИМЕЧАНИЕ

Несмотря на то, что бордюрные рейки и карнизы являются

физическими компонентами перекрытий или скатов крыш, они определяются в
стиле кромок перекрытий или скатов крыш, а не в стиле самих объектов.
Информацию о назначении материалов стилям кромок см. в разделе

Назначение

материалов стилю кромок перекрытий/скатов крыш

на стр. 2728.

Задание материалов стиля перекрытий или скатов крыш | 2701

ПРИМЕЧАНИЕ

Если определение графических свойств компонента перекрытия

или ската крыши при назначении материала не производится, то изменить
графические свойства стиля можно, как описано в разделе

Задание графических

свойств стиля перекрытия/ската крыши

на стр. 2703.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

или скат крыши на чертеже и выбрать команду "Стили перекрытий"
или "Стили скатов крыш" в раскрывающемся меню "Редактировать
стиль" на панели "Общие" контекстного меню ленты.

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Выберите компонент, который хотите изменить, нажмите левую кнопку
на определении его текущего материала и выберите другое определение
материала.

Можно выбрать любое определение материала, имеющееся в текущем

чертеже, или нажать

и создать новое определение материала, а

затем назначить его компоненту.

ПРЕДУПРЕЖДЕНИЕ

Любые изменения определения материала в этом

диалоговом окне будут применены ко всем объектам, которым он
назначен.

Нажмите "ОК".

2702 | Глава 30 Перекрытия и скаты крыш

Задание графических свойств стиля перекрытия/ската
крыши

В большинстве случаев желательно, чтобы перекрытия/скаты крыш, определяемые
одним и тем же стилем, отображались на всем чертеже одинаковым образом. С этой
целью в каждом стиле необходимо задать следующие графические свойства:

■

Слой, цвет и тип линий компонентов перекрытия или ската крыши

■

Штриховка, используемая для поверхности перекрытия или ската крыши на
видах в плане

■

Высота секущей плоскости

Для компонентов с графическими свойствами указываются толщина перекрытия
или ската крыши, параметры кромок для карниза и бордюрной рейки, линии, секущие
плоскости и линии разрезов, коэффициенты 3D тонирования, а также базовая линия
и опорная точка. Графические свойства карниза и бордюрной рейки также
контролируются стилем перекрытий или скатов крыш, несмотря на то, что геометрия
этих компонентов управляется стилями кромок.

Также управлять графическими свойствами физических компонентов перекрытия
или ската крыши можно с помощью материалов. На такие символические
компоненты, как опорная точка перекрытия, управляющие свойства материалов не
распространяются. Подробную информацию об использовании материалов в
перекрытиях и скатах крыш см. в разделе

Задание материалов стиля перекрытий или

скатов крыш

на стр. 2699.

Задание слоя, цвета и типа линий для стиля
перекрытий/скатов крыш

Эта процедура используется для изменения следующих графических свойств
компонентов стиля перекрытий или скатов крыш:

■

Видимость (отображение компонента включено или отключено)

■

По материалу (графические свойства экранного компонента определяются
назначенным ему материалом)

■

Слой

■

Цвет

■

Тип линии

Задание графических свойств стиля перекрытия/ската крыши | 2703

■

Вес линии

■

ЛМасштаб

ПРИМЕЧАНИЕ

Если назначенный материал определяет графические свойства

компонентов в стиле перекрытий или скатов крыш, то для их изменения можно
снять флажок "По материалу" или переопределить назначение материала другим
материалом. Для получения дополнительной информации см. раздел

Назначение

материалов стилю перекрытий/скатов крыш

на стр. 2701.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент, предназначенный для изменения, и выберите
другую настройку свойств.

Нажмите "ОК".

Включение отображения материалов для стиля
перекрытий/скатов крыш

Данная процедура используется для включения отображения назначенных материалов
для отдельных экранных представлений в стиле перекрытий или скатов крыш.

Дополнительную информацию об использовании материалов для управления
отображением компонентов перекрытий или скатов крыш см. в разделе

Задание

материалов стиля перекрытий или скатов крыш

на стр. 2699.

2704 | Глава 30 Перекрытия и скаты крыш

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линии".

Выберите "По материалу" для каждого компонента, управление которым
определяется материалом. Для тех компонентов, которым не может
быть назначен материал, флажок "По материалу" не доступен.

Если для компонента экранного представления выбрано значение "По
материалу", все другие установки в диалоговом окне становятся
недоступными. Поскольку графические свойства теперь определяются
определением материала, их больше нельзя задавать непосредственно
в стиле перекрытий или скатов крыш.

Нажмите "ОК".

Задание штриховки стиля перекрытий или скатов крыш

Эта процедура используется для задания штриховки перекрытия/ската крыши.
Штриховка отображается только в таких экранных представлениях, как "План",
которые используются на чертеже в виде сверху (на плане).

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Задание графических свойств стиля перекрытия/ската крыши | 2705

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Штриховка".

Нажмите "По образцу".

Выберите образец штриховки:

то...

Если требуется ...

выберите для параметра "Тип" зна-
чение "Стандартная форма", а затем
выберите образец.

выбрать образец штриховки, имею-
щийся в программе,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите "Пользовательское опре-
деление" в качестве "Типа" и отме-
ните выбор "Двойной штриховки".

выбрать одинарную штриховку,

выберите "Пользовательское опре-
деление" в качестве "Типа" и выбе-
рите "Двойную штриховку".

выбрать двойную штриховку,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать заливку,

Нажмите "ОК".

Нажмите кнопку мыши в поле "Масштаб" и введите значение,
определяющее способ повторения выбранного образца.

Выберите "Угол" и введите значение угла наклона выбранного образца.

2706 | Глава 30 Перекрытия и скаты крыш

Выберите "Ориентация" и укажите, как ориентировать штриховку:

то...

Если требуется ...

выберите значение "Объект".

ориентировать штриховку перекры-
тия или ската крыши, независимо
от угла его поворота,

выберите значение "Глобальный".

ориентировать штриховку в миро-
вой системе координат,

Дважды нажмите "OK".

Задание высоты секущей плоскости стиля
перекрытий/скатов крыш

Эта процедура используется для указания высоты секущей плоскости в стиле
перекрытий или скатов крыш.

Если заданное значение высоты секущей плоскости больше нуля, необходимо указать
слой, цвет и тип линий элементов, расположенных ниже и выше данной плоскости.
Это имеет особое значение при наличии вырезающих элементов или
тел-модификаторов.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Выберите "Переопределить настройки отображения секущей плоскости"
и введите значение параметра "Высота секущей плоскости".

Задание графических свойств стиля перекрытия/ската крыши | 2707

Дважды нажмите "OK".

Добавление классификаций к стилю перекрытий/скатов
крыш

Эта процедура используется для указания классификаций для любого определения
классификации, применяемого к стилю перекрытий или скатов крыш.

Дополнительную информацию о создании и применении определений классификации
см. в разделе

Определения классификации

на стр. 4169.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Раскройте вкладку "Классификации".

Классификация для всех определений классификаций по умолчанию
имеет значение "Не задана". Отсутствие определений классификаций
в списке означает, что к стилям перекрытий или скатов крыш
неприменимо ни одно из них.

Для каждого определения классификации выберите ту классификацию,
которую необходимо применить к текущему стилю.

Нажмите "ОК".

Определение стиля перекрытий/скатов крыш как
ограничения для помещений с ассоциативными связями

Эта процедура используется для определения стиля перекрытий или скатов крыши,
задающего параметры ограничения для помещений с ассоциативными связями.

Если стиль задан как ограничивающий, по умолчанию все объекты, которым назначен
этот стиль, будут использоваться в наборе объектов для помещений с ассоциативными
связями. Подробную информацию о помещениях с ассоциативными связями см. в
разделе

Формирование ассоциативных помещений

на стр. 3176.

2708 | Глава 30 Перекрытия и скаты крыш

По умолчанию этот параметр проверяется.

При необходимости можно переопределить параметр ограничения для стиля в
отдельном перекрытии или скате крыши.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Общие".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "ОК".

Прикрепление примечаний и файлов к стилю перекрытий
или скатов крыш

Эта процедура используется для ввода примечаний к стилю перекрытий/скатов крыш
и прикрепления к ним справочных файлов. Кроме того, можно редактировать
примечания, редактировать справочные файлы и откреплять их от стиля.

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Общие".

Для описания стиля используйте поле "Описание".

Раскройте вкладку "Примечания".

Прикрепление примечаний и файлов к стилю перекрытий или скатов крыш | 2709

Для добавления или редактирования примечания выберите вкладку
"Примечания", введите текст или внесите изменения.

Чтобы присоединить, отредактировать или отсоединить справочный
файл, выберите вкладку "Справочные документы":

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

редактировать описание файла
ссылок,

дважды щелкните на имени справоч-
ного файла, чтобы запустить прило-

отредактировать файл ссылок,

жение, позволяющее редактировать
его. По окончании редактирования
нажмите "OK".

выберите имя файла, нажмите
кнопки "Удалить" и "OK".

отсоединить справочный файл,

Нажмите "ОК".

Стили кромок перекрытия и ската крыши

Стили кромок перекрытий и скатов крыш предназначены для управления внешним
видом кромок перекрытий и скатов крыш. С помощью стилей кромок можно задать
размеры, например длину свеса, а также ориентацию и угол наклона кромок. В стиле
кромки можно также указать бордюрную рейку и карниз.

Компоненты стилей кромок скатов крыш

Стиль кромок перекрытий или скатов крыш определяет внешний вид кромок
перекрытий или скатов крыш. В каждый стиль входят два необязательных компонента
- бордюрная рейка и карниз.

Бордюрная рейка представляет собой форму, назначаемую внешней стороне кромки
перекрытия или ската крыши. Карниз представляет собой форму, назначаемую
нижней стороне свеса кромки.

2710 | Глава 30 Перекрытия и скаты крыш

Компоненты бордюрной рейки и карниза могут быть созданы с помощью определения
профилей с двумерной (2D) геометрией компонента, форма которого затем
выдавливается вдоль кромки перекрытия или ската крыши.

Ориентация компонента "бордюрная рейка" повторяет ориентацию кромки
перекрытия (отвес или срез по нормали). Компонент "карниз", напротив, всегда
направлен по горизонтали. Любой из компонентов может иметь положительный
или отрицательный угол наклона относительно своего основания.

Направления +/- для углов компонентов кромки независимо от их ориентации в
плоскости

остаются постоянными. Они всегда повторяют угол наклона перекрытия

или ската крыши таким образом, чтобы, к примеру, карниз с углом +30° и перекрытие
или скат крыши с углом +30° располагались параллельно друг другу. Аналогично,
бордюрная рейка с углом наклона +10° (отвесный разрез) и карниз с углом наклона
-10° располагаются под прямым углом друг к другу. При зеркальном отражении
перекрытия или ската крыши знаки углов наклона всех компонентов сохраняются.

Управление расположением бордюрной рейки и карниза на кромках
перекрытий/скатов крыш

Профиль бордюрной рейки рисуют в его фактическом размере, за исключением
случаев, когда используется режим "Автоподстройки". Если кромка перекрытия или
ската крыши наклонена относительно нулевой плоскости, то измерение длины
производится не перпендикулярно этой плоскости, а параллельно этому наклону.
Профиль бордюрной рейки при установке флажка "Автоподстройка по высоте
кромки" масштабируется относительно точки его вставки таким образом, чтобы
самая нижняя точка профиля по оси

выравнивалась с нижней точкой кромки

перекрытия или ската крыши.

ПРИМЕЧАНИЕ

Измерение смещений углов наклона производится относительно

угла между кромкой перекрытия или ската крыши и нулевой плоскостью, а не по
отношению к МСК.

Профиль карниза рейки рисуют в его фактическом размере, за исключением случаев,
когда используется режим "Автоподстройки". Угол карниза измеряют по отношению
к его точке вставки, используя местную ось

профиля.

Профиль карниза при установке флажка "Автоподстройка по свесу" масштабируется
относительно точки его вставки таким образом, что самая дальняя точка профиля
по оси

выравнивается с линией отвеса от базовой линии или линии периметра

перекрытия или ската крыши. Изменение масштаба при автоматической подстройке
регулируется смещением по горизонтали от базовой линии.

Стили кромок перекрытия и ската крыши | 2711

Графические свойства бордюрной рейки и карниза

В большинстве случаев желательно, чтобы бордюрные рейки или карнизы,
определяемые одним и тем же стилем кромок, отображались на всем чертеже
одинаковым образом. С этой целью в каждом стиле кромок перекрытий или скатов
крыш необходимо задать следующие графические свойства:

■

Слой, цвет и тип линий компонентов кромок перекрытия или ската крыши

■

Штриховка, используемая для поверхности кромок перекрытия или ската крыши
на видах в плане

■

Высота секущей плоскости

Для компонентов кромки перекрытия с графическими свойствами указываются
такие параметры, как толщина перекрытия, размеры карниза и бордюрной рейки,
смещение по горизонтали и вертикали, линии, секущие плоскости и линии разрезов,
коэффициенты 3D тонирования, а также базовая линия, перекрытие и опорная точка.
Графические свойства карниза и бордюрной рейки также контролируются стилем
перекрытий или скатов крыш, несмотря на то, что геометрия этих компонентов
управляется стилями кромок.

Материалы кромок перекрытий/скатов крыш

Кромке перекрытия или ската крыши можно назначить материалы. Затем эти
материалы отображаются на видах типа каркасной модели или в визуализированном
изображении. Для материалов задаются конкретные параметры, относящиеся к
отдельным компонентам кромки перекрытия или ската крыши, таким как карниз и
бордюрная рейка.

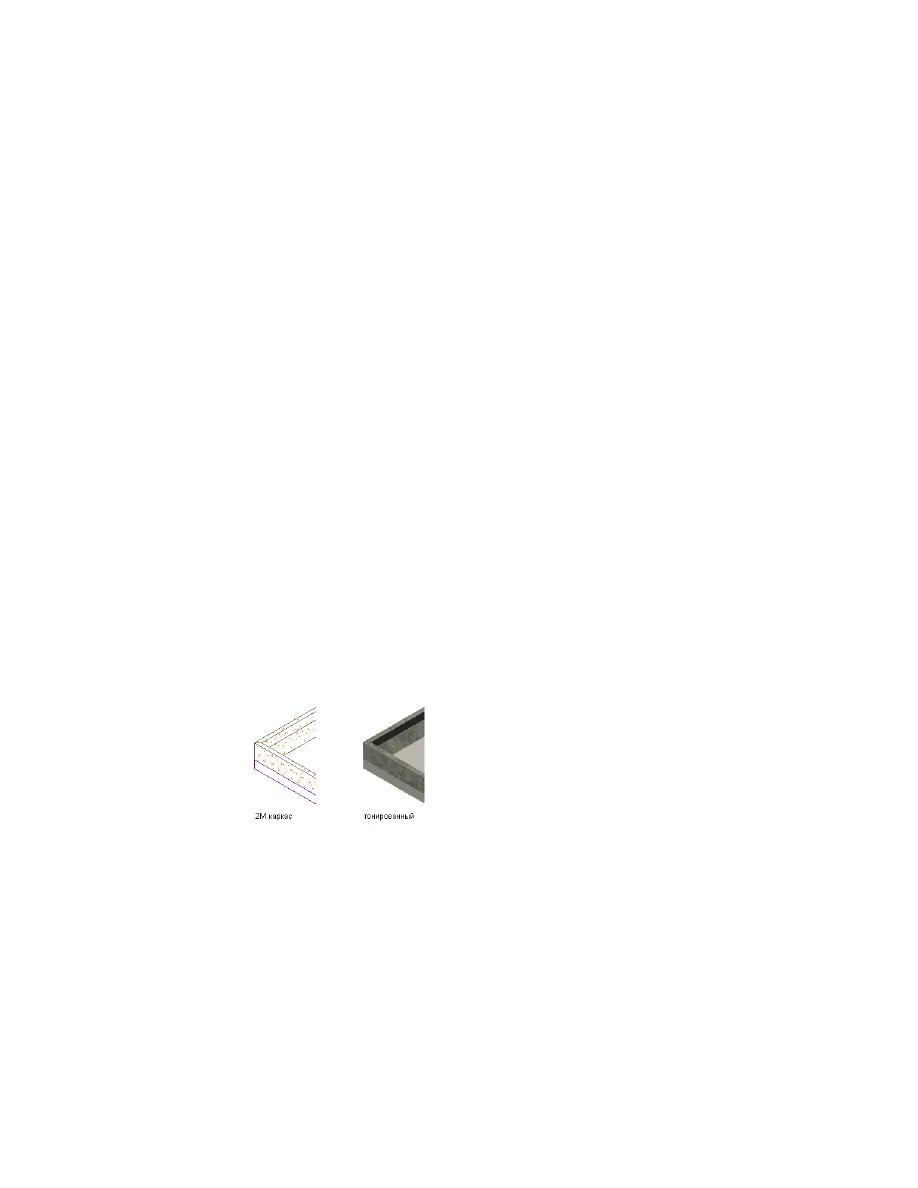

Детали кромки перекрытия в двумерной каркасной модели и на визуализированных
чертежах

Программа AutoCAD Architecture предоставляет набор стандартных материалов для
часто встречающихся задач проектирования. В этих материалах содержатся настройки
для перекрытий и кромок перекрытий, и эти настройки можно использовать в их
исходном виде, а можно подстраивать их под требованиям конкретных проектов.

2712 | Глава 30 Перекрытия и скаты крыш

Можно также создавать материалы "с нуля". Более подробную информацию см. в
разделе

Задание материалов стиля перекрытий или скатов крыш

на стр. 2699.

Управление стилями кромок перекрытий/скатов крыш

Для создания, импорта, экспорта или редактирования стилей служит диспетчер
стилей. Диспетчер стилей обеспечивает наличие центральной точки, откуда можно
работать со стилями сразу из нескольких чертежей и шаблонов. Подробную
информацию об использовании Диспетчера стилей см. в разделе

Обзор Диспетчера

стилей

на стр. 932.

Создание стиля кромок перекрытия или ската крыши

Эта процедура используется для создания нового стиля кромок перекрытий или
скатов крыш. Можно использовать свойства по умолчанию стандартного стиля или
скопировать существующий стиль и использовать его в качестве шаблона. После
этого можно отредактировать свойства стиля таким образом, чтобы они
удовлетворяли требованиям проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узел "Архитектура", а затем - узел "Стили кромок
перекрытий" или "Стили кромок скатов крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: выберите объект-перекрытие

или скат крыши на чертеже, а затем на контекстной панели ленты
"Общие" раскройте меню "Редактировать стиль" и выберите команду
соответствующего стиля кромок.

Создайте стиль кромок перекрытий или скатов крыш:

то...

Если требуется...

щелкните правой кнопкой мыши на
элементе "Стили кромок перекры-

создать стиль со стандартными (за-
даваемыми по умолчанию) свойства-
ми,

тий" или "Стили кромок скатов
крыш" и выберите пункт "Создать".
Введите имя для нового стиля и на-
жмите

ENTER

щелкните правой кнопкой мыши на
стиле, который необходимо копиро-

создать стиль на основании суще-
ствующего стиля,

вать, и выберите "Копировать".

Создание стиля кромок перекрытия или ската крыши | 2713

то...

Если требуется...

Щелкните правой кнопкой мыши и
выберите пункт "Вставить". Щелкни-
те правой кнопкой мыши на копии
и выберите пункт "Переименовать".
Введите имя для нового стиля и на-
жмите

ENTER

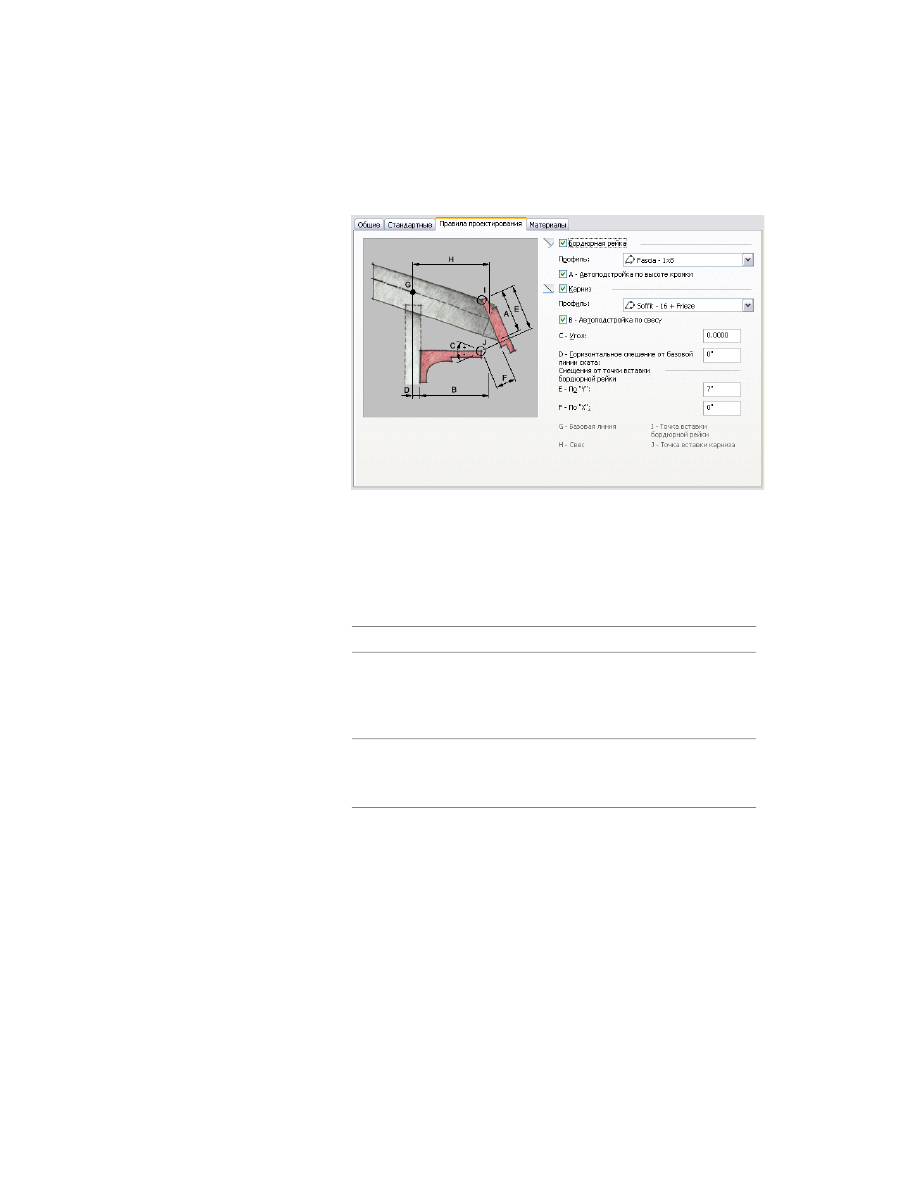

Для задания или редактирования свойств нового стиля используйте
вкладки правой панели Диспетчера стилей, как описано в следующей
таблице:

то...

Если требуется...

разверните вкладку "Общие" и вве-
дите описание.

ввести описание стиля,

см.

Задание свеса, среза и угла на-

клона в стиле кромок перекры-
тий/скатов крыш

на стр. 2715.

указать в стиле свес, разрез кромки
и угол наклона кромки,

см.

Задание бордюрной рейки и

карниза для стиля кромок перекры-
тий/скатов крыш

на стр. 2720.

задать в стиле карнизы и бордюр-
ные рейки,

см.

Назначение материалов стилю

кромок перекрытий/скатов крыш

на стр. 2728.

назначить материалы экранным
компонентам стиля,

см.

Включение отображения матери-

алов для стиля кромок перекры-
тий/скатов крыш

на стр. 2729.

включить отображение материалов
для стиля,

см.

Прикрепление примечаний и

файлов к стилю кромок перекрытий
или скатов крыш

на стр. 2730.

добавить примечания и файлы к
стилю,

По завершении задания свойств стиля нажмите кнопку "ОК".

2714 | Глава 30 Перекрытия и скаты крыш

Задание свеса, среза и угла наклона в стиле кромок
перекрытий/скатов крыш

Эта процедура используется для задания значений по умолчанию для глубины свеса,
среза и угла наклона кромки для кромок перекрытия или ската крыши, определяемых
данным стилем кромок.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Общие"

➤

раскры-

перекрытие,

вающемся списке "Редактировать

стиль"

➤

"Стиль кромок перекры-

тий"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Общие"

➤

раскры-

скат крыши,

вающемся списке "Редактировать

стиль"

➤

"Стиль кромок скатов

крыш".

Выберите кромку перекрытия или ската крыши.

Разверните вкладку "По умолчанию".

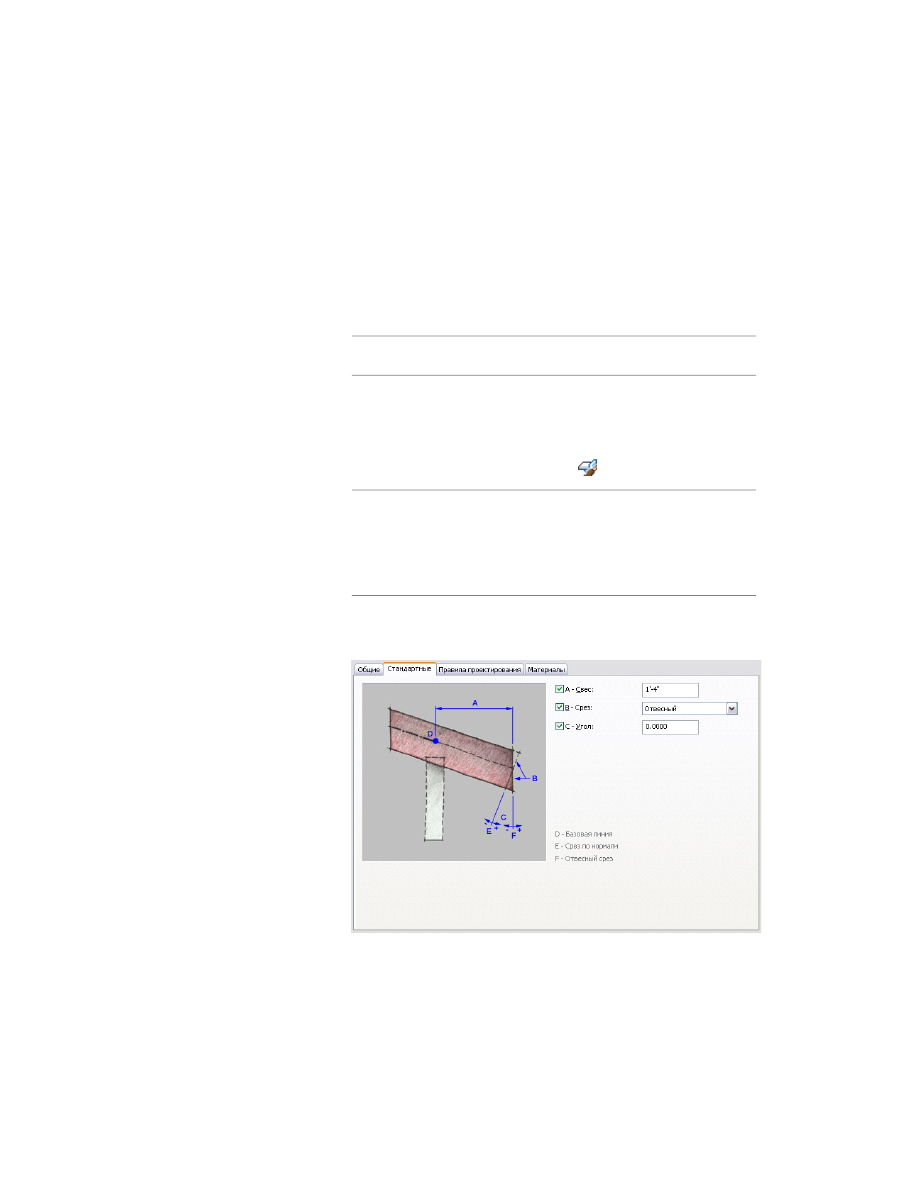

Задание свеса, среза и угла наклона в стиле кромок перекрытий/скатов крыш | 2715

Задайте свес, срез и угол наклона кромки:

то...

Если требуется...

введите значение параметра "Свес".

задать свес перекрытия или ската
крыши,

выберите значение параметра
"Разрез кромки":

задать ориентацию среза,

■

Чтобы разрезать кромку под
углом 90 градусов к плоскости
перекрытия или ската крыши,
выберите значение "По норма-
ли".

■

Чтобы разрезать кромку перпен-
дикулярно основанию, выбери-
те "Отвес".

введите значение параметра "Угол".
При вводе положительного значе-

задать угол наклона перекрытия,

ния нижняя часть кромки смещается
наружу, если отрицательное -
внутрь.

Указание перпендикулярных или отвесных кромок

Нажмите "ОК".

2716 | Глава 30 Перекрытия и скаты крыш

Создание профилей для бордюрной рейки и карниза

Данная процедура используется с целью создания профиля для бордюрной рейки и
карниза.

Профиль состоит из замкнутых полилиний. Для изображения сплошных бордюрных
реек, например деревянных бордюрных реек, или карнизов можно создать профиль
из одиночной полилинии. Для изображения выдавленных бордюрных реек или
карнизов, например алюминиевых карнизов, можно создать профиль из
концентрических полилиний, допускающих наличие одной или нескольких
неопределенных вершин. Внешняя полилиния, или очертание, становится наружным
контуром, а внутренняя полилиния (если используется) отображает полость. Добавляя
соответствующее количество внутренних замкнутых полилиний, можно создавать
несколько полостей. Форма и размер каждой полилинии пропорциональны форме
и размеру всех других полилиний и перекрытия.

Эти полилинии можно рисовать в любом месте чертежа и определять для них любой
масштаб, позволяющий легко соотносить их с итоговым размером бордюрной рейки
или карниза. Одним из методов настройки размеров полилиний по отношению к
кромке перекрытия или ската крыши является построение полилиний с привязкой
к существующей бордюрной рейке и последующее перемещение завершенных
полилиний в свободную область чертежа для создания профиля.

Назначение профиля в качестве бордюрной рейки

Создание профилей для бордюрной рейки и карниза | 2717

Назначение профиля в качестве карниза

Создайте одну или несколько замкнутых полилиний для отображения
бордюрной рейки или карниза.

Выберите полилинии, щелкните правой кнопкой мыши и выберите
"Преобразовать в"

➤

"Определение профиля".

Выберите крайнюю (наружную) полилинию.

Если требуется, введите

(добавить очертание).

При необходимости выберите внутреннюю полилинию.

Для добавления дополнительных полостей к профилю повторите
операции 3 и 4.

Укажите точку вставки карниза или бордюрной рейки. (Точкой вставки
обычно является нижний левый угол.)

Введите

(новый), укажите имя профиля и нажмите "OK".

Управление кромками профиля и выдавливанием

Эта процедура используется для указания следующих параметров профиля:

■

положения каждой кромки профиля (слева, справа, отмена, нет)

■

оси, вдоль которой производится выдавливание объекта из формы профиля

Данные параметры определяют способ применения штриховки поверхности к
созданным из профиля объектам и способ выдавливания объектов из двумерного
(2D) профиля.

ПРИМЕЧАНИЕ

Изменение кромок профиля или оси выдавливания приводит к

изменению объектов, ранее созданных из данного профиля.

2718 | Глава 30 Перекрытия и скаты крыш

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Определения профилей"

Выберите изменяемый профиль.

Перейдите на вкладку "Кромки контура".

Задайте положения кромок:

то...

Если требуется...

нажмите "Вычислить положение
кромок по умолчанию". При необхо-

программно определить положение
кромок,

димости можно переопределить
положения отдельных кромок.

выберите номер кромки в поле па-
раметра "Кромка" и выберите новое

выбрать положение кромки,

положение в поле параметра "Поло-
жение".

выберите номер кромки в поле па-
раметра "Кромка" и выберите "Нет"
в поле параметра "Положение".

исключить кромку из заштрихован-
ной поверхности,

выберите номер кромки в поле па-
раметра "Кромка" и выберите "Отме-

отказаться от кромки,

нить" в поле параметра "Положе-
ние".

В зависимости от типа объекта, созданного из профиля, укажите ось
выдавливания.

то...

Если требуется...

выберите для параметра "Направле-
ние выдавливания" значение "X".

создать скат крыши или бордюрную
рейку ската,

выберите для параметра "Направле-
ние выдавливания" значение "Y".

создать карниз перекрытия,

выберите для параметра "Направле-
ние выдавливания" значение "Z".

выдавить формообразующий эле-
мент,

Нажмите "ОК".

Управление кромками профиля и выдавливанием | 2719

Задание бордюрной рейки и карниза для стиля кромок
перекрытий/скатов крыш

Эта процедура используется для задания бордюрной рейки и карниза для стиля
кромок перекрытий/скатов крыш. При этом необходимо наличие в чертеже профилей
для бордюрной рейки и карниза. Более подробную информацию см. в разделе

Создание профилей для бордюрной рейки и карниза

на стр. 2717.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Общие"

➤

раскры-

перекрытие,

вающемся списке "Редактировать

стиль"

➤

"Стили кромок перекры-

тий"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Общие"

➤

раскры-

скат крыши,

вающемся списке "Редактировать

стиль"

➤

"Стили кромок скатов

крыш".

ПРИМЕЧАНИЕ

Альтернативный способ:щелкните на вкладке

"Управление"

➤

панель "Стиль и отображение"

➤

"Диспетчер стилей"

, а затемразверните узел "Архитектура" и узел "Стили кромок

перекрытий" или "Стили кромок скатов крыш".

Выберите стиль кромок перекрытий или скатов крыш, который
требуется отредактировать.

2720 | Глава 30 Перекрытия и скаты крыш

Разверните вкладку "Правила проектирования".

Выберите "Бордюрную рейку" и профиль, определяющий ее геометрию.

При выборе значения "*НЕТ*" параметры экранного компонента
применяются к линии кромки перекрытия или ската крыши либо к
плоскости, в которой расположена бордюрная рейка.

Укажите способ масштабирования бордюрной рейки на кромке
перекрытия или ската крыши:

то...

Если требуется ...

выберите опцию "Автоподстройка
под высоту кромки", тогда масштаб

масштабировать бордюрную рейку
по высоте кромки,

бордюрной рейки будет приведен
в соответствие с высотой кромки.

отмените выбор опции "Автопод-
стройка под высоту кромки".

использовать бордюрную рейку в
тех размерах, в которых она была
построена,

Взведите флажок параметра "Карниз", а затем выберите профиль,
определяющий геометрию карниза.

При выборе значения "*НЕТ*" параметры экранного компонента
применяются к линии кромки перекрытия или ската крыши либо к
плоскости, в которой расположен карниз.

Задание бордюрной рейки и карниза для стиля кромок перекрытий/скатов крыш | 2721

Укажите способ масштабирования карниза на свесе перекрытия или
ската крыши:

то...

Если требуется ...

выберите опцию "Автоподстройка
под глубину свеса".

привести масштаб карниза в соот-
ветствие с глубиной свеса,

отмените выбор опции "Автопод-
стройка под глубину свеса".

использовать карниз в тех разме-
рах, в которых он был построен,

Укажите местоположение карниза.

то...

Если требуется ...

введите значение параметра "Угол";
нулевое значение соответствует

задать угол наклона карниза на
кромке перекрытия или ската кры-
ши,

горизонтальному расположению.
Положительное значение соответ-
ствует наклону карниза вверх отно-
сительно точки вставки, а отрица-
тельное - наклону вниз.

укажите смещение по горизонтали
от базовой линии перекрытия/ската

задать смещение по горизонтали от
базовой линии или линии перимет-

крыши. (Данная опция доступна

ра перекрытия или ската крыши для
кромки перекрытия,

только если опции "Автоподстройка
под глубину свеса" выбрана.)

введите значения смещения в на-
правлениях "X" и "Y".

указать смещение карниза от точки
вставки бордюрной рейки,

Нажмите "ОК".

Редактирование геометрии бордюрной рейки и карнизов

Эта процедура используется для редактирования геометрии профиля, используемого
для определения бордюрной рейки и карниза в стиле кромок перекрытий/скатов
крыш. Профиль можно также добавить к бордюрной рейке или карнизу в стиле
кромок, в котором на данный момент профиль для определения формы не
используется.

2722 | Глава 30 Перекрытия и скаты крыш

ПРИМЕЧАНИЕ

Если необходимо заменить геометрию профиля вновь построенными

полилиниями, линии должны быть построены до начала выполнения данной
процедуры.

Выберите перекрытие или скат крыши со стилем, который требуется
изменить.

Добавьте или отредактируйте профиль.

то...

Если требуется ...

добавить к стилю уже существую-
щий профиль,

■

Для перекрытия щелкните на

вкладке "Перекрытие"

➤

пане-

ли "Кромка"

➤

"Добавить про-

фили"

■

Для ската крыши щелкните на

вкладке "Скат крыши"

➤

панели

"Кромка"

➤

"Добавить профи-

ли"

Выберите кромку. Выберите имя
профиля для бордюрной рейки или
карниза и нажмите "ОК".

создать контур и добавить его к
стилю,

■

Для перекрытия щелкните на

вкладке "Перекрытие"

➤

пане-

ли "Кромка"

➤

"Добавить про-

фили"

■

Для ската крыши щелкните на

вкладке "Скат крыши"

➤

панели

"Кромка"

➤

"Добавить профи-

ли"

Выберите кромку. Выберите для
параметра "Определение профиля
бордюрной рейки или карниза"
значение "Простейший шаблон",
введите имя нового профиля и на-
жмите "ОК". При этом создается
прямоугольный профиль, который
можно редактировать.

Редактирование геометрии бордюрной рейки и карнизов | 2723

то...

Если требуется ...

отредактировать для стиля уже су-
ществующий профиль,

■

Для перекрытия щелкните на

вкладке "Перекрытие"

➤

пане-

ли "Кромка"

➤

"Редактировать

профиль по месту"

■

Для ската крыши щелкните на

вкладке "Скат крыши"

➤

панели

"Кромка"

➤

"Редактировать

профиль по месту"

ПРИМЕЧАНИЕ

Если выводится сообщение, что для выбранной кромки

не заданы стиль кромки и свес, нажмите "Да".

Если выводится сообщение о том, что профиль нарисован не по размеру,
нажмите "Да".

Выполняется выбор на чертеже и штриховка области кромки
перекрытия или ската крыши, определенной профилем.

ПРИМЕЧАНИЕ

После того, как задача редактирования выполнена с

помощью контекстной вкладки контекстного редактирования, может
понадобиться снова выбрать профиль - для выполнения другой задачи
редактирования. Если на контекстной вкладке отсутствуют
необходимые команды редактирования, для повторного отображения
вкладки контекстного редактирования снова выберите профиль.

При необходимости отредактируйте профиль.

то...

Если требуется ...

выберите профиль и откорректируй-
те его форму с помощью ручек кро-

изменить форму периметра профи-
ля или его очертания,

мок и вершин. Для ручки кромки
возможны два режима редактирова-
ния: "Растягивание" и "Перемеще-
ние". Режимом по умолчанию явля-
ется "Растяжение", причем направ-
ление растяжения зависит от ориен-
тации кромок, соединенных с вы-
бранной кромкой. Например, если
кромки, присоединенные к концам

2724 | Глава 30 Перекрытия и скаты крыш

то...

Если требуется ...

выбранной кромки, параллельны
между собой, то режимом редакти-
рования для ручки является "Растя-
гивание (параллельно)", и при этом
направление растягивания совпада-
ет с направлением параллельных
кромок. Если присоединенные
кромки не параллельны между со-
бой, то режимом редактирования
является "Растягивание (смещение)",
в котором растягивание выполняет-
ся перпендикулярно направлению
выбранной кромки. Режим редакти-
рования "Перемещение" позволяет
перемещать выбранную кромку без
ограничений.

добавить вершины к профилю,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Профиль"

➤

"Добавить верши-

ну"

■

если объектом является скат
крыши, щелкните на "Редактиро-
вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Профиль"

➤

"Добавить верши-

ну"

Выберите точку для каждой новой
вершины и нажмите

ENTER

удалить вершины из профиля,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Профиль"

➤

"Удалить верши-

ну"

Редактирование геометрии бордюрной рейки и карнизов | 2725

то...

Если требуется ...

■

если объектом является скат
крыши, щелкните на "Редактиро-
вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Профиль"

➤

"Удалить верши-

ну"

Выберите каждую из удаляемых
вершин и нажмите

ENTER

заменить существующее очертание
профиля новой геометрической
формой,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Профиль"

➤

"Заменить очерта-

ние"

■

если объектом является скат
крыши, щелкните на "Редактиро-
вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Профиль"

➤

"Заменить очерта-

ние"

Выберите очертание, которое нуж-
но заменить, и определите новую
геометрическую форму. Нажмите

ENTER

, чтобы сохранить геометриче-

скую форму, или введите

(нет) для

стирания формы.

Сохранение или отмена изменений.

то…

Если требуется...

восстановить исходную форму
профиля,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Правка"

➤

"Отмена".

■

если объектом является скат
крыши, щелкните на "Редактиро-

2726 | Глава 30 Перекрытия и скаты крыш

то…

Если требуется...

вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Правка"

➤

"Отмена".

сохранить изменения в текущем
профиле,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Правка"

➤

"Готово".

■

если объектом является скат
крыши, щелкните на "Редактиро-
вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Правка"

➤

"Готово".

В стиле перекрытий или скатов
крыш отредактированный профиль
используется для определения гео-
метрии этих объектов. Все осталь-
ные объекты или стили, где исполь-
зуется данный профиль, будут об-
новлены в соответствии с отредак-
тированной геометрией.

сохранить изменения в новом
определении профиля,

■

если объектом является пере-
крытие, щелкните на "Редакти-
рование по месту: Профиль

кромки перекрытия"

➤

панели

"Правка"

➤

"Сохранить как"

■

если объектом является скат
крыши, щелкните на "Редактиро-
вание по месту: Профиль кром-

ки ската крыши"

➤

панели

"Правка"

➤

"Сохранить как"

Введите имя нового определения
профиля и нажмите "ОК". В стиле
перекрытий или скатов крыш для

Редактирование геометрии бордюрной рейки и карнизов | 2727

то…

Если требуется...

определения геометрии этих объек-
тов используется новый профиль.
Все другие объекты данного стиля
обновляются в соответствии с новой
геометрией. Другие стили или объ-
екты с исходным профилем не изме-
няются.

Назначение материалов стилю кромок перекрытий/скатов
крыш

Эта процедура используется для назначения материалов отдельным компонентам
кромок перекрытий или скатов крыш.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей"

, после чего разверните узел

"Архитектура" и узел "Стили кромок перекрытий" или "Стили кромок
скатов крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

или скат крыши на чертеже и выбрать команду "Стили кромок
перекрытий" или "Стили кромок скатов крыш" в раскрывающемся
меню "Редактировать стиль" на панели "Общие" контекстного меню
ленты.

Выберите стиль, для которого хотите назначить материалы.

Перейдите на вкладку "Материалы".

Выберите компонент кромки, которому требуется назначить материал,
и выберите текущее определение материала.

Выберите определение материала из списка.

Можно выбрать любое определение материала в текущем чертеже, а

можно нажать

, создать новое определение материала и присвоить

его компоненту.

ПРЕДУПРЕЖДЕНИЕ

Любые изменения определения материала в этом

диалоговом окне будут применены ко всем объектам, которым он
назначен.

2728 | Глава 30 Перекрытия и скаты крыш

Нажмите "ОК".

Включение отображения материалов для стиля кромок
перекрытий/скатов крыш

Данная процедура используется для включения отображения назначенных материалов
для отдельных экранных представлений в стиле кромок перекрытий или скатов
крыш. Экранные компоненты кромок включаются не в стиле кромок, а в стиле
перекрытий или скатов крыш, который использует эти компоненты.

О создании и назначении материалов см. в разделе

Задание материалов стиля

перекрытий или скатов крыш

на стр. 2699.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

". Разверните узел "Архитектура",

а затем - узел "Стили перекрытий" или "Стили скатов крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, содержащий кромки, которые требуется включить.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линии".

Выберите "По материалу" для каждого компонента, графические
свойства которого определяются материалом.

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Дважды нажмите "OK".

Включение отображения материалов для стиля кромок перекрытий/скатов крыш | 2729

Прикрепление примечаний и файлов к стилю кромок
перекрытий или скатов крыш

Эта процедура используется для ввода примечаний и прикрепления справочных
файлов к стилю кромок перекрытий или скатов крыш. Кроме того, можно
редактировать примечания, редактировать справочные файлы и откреплять их от
стиля.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

". Разверните узел "Архитектура",

а затем - узел "Стили кромок перекрытий" или "Стили кромок скатов
крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

Выберите стиль, который хотите отредактировать.

Разверните вкладку "Общие".

Для описания стиля кромок используйте поле "Описание".

Раскройте вкладку "Примечания".

Чтобы добавить или отредактировать примечание, нажмите
"Примечания" и введите нужный текст.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

редактировать описание файла
ссылок,

дважды щелкните на имени справоч-
ного файла, чтобы запустить прило-

отредактировать файл ссылок,

жение, позволяющее редактировать
его. По окончании редактирования
нажмите "OK".

2730 | Глава 30 Перекрытия и скаты крыш

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 5
