AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Использование ручек смещения для перекрытий/скатов
крыш

Эта процедура используется для изменения смещения по вертикали и горизонтали
перекрытия или ската крыши в 3D изометрическом виде. (Информацию о
единовременном изменении смещения по горизонтали/вертикали для нескольких
объектов независимо от вида см. в разделе

Изменение смещений перекрытия или

ската крыши

на стр. 2643.)

Смещения - это расстояния по вертикали и горизонтали, измеряемые точки вставки
перекрытия.

Выберите перекрытие.

Выберите ручку смещения по вертикали или горизонтали.

Введите требуемое значение для расстояния смещения или перемещайте
ручку до тех пор, пока не отобразится требуемое значение.

Редактирование перекрытий/скатов крыши с помощью ручек | 2635

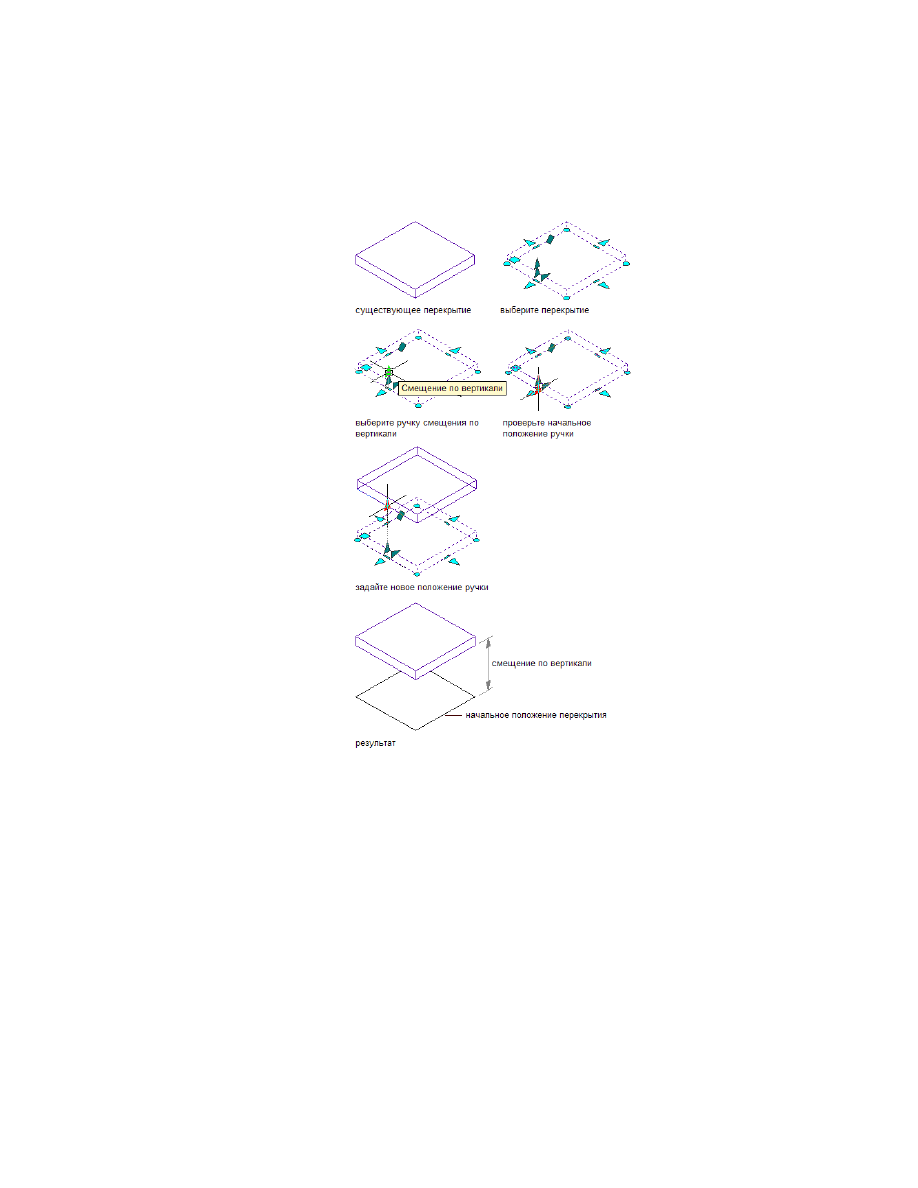

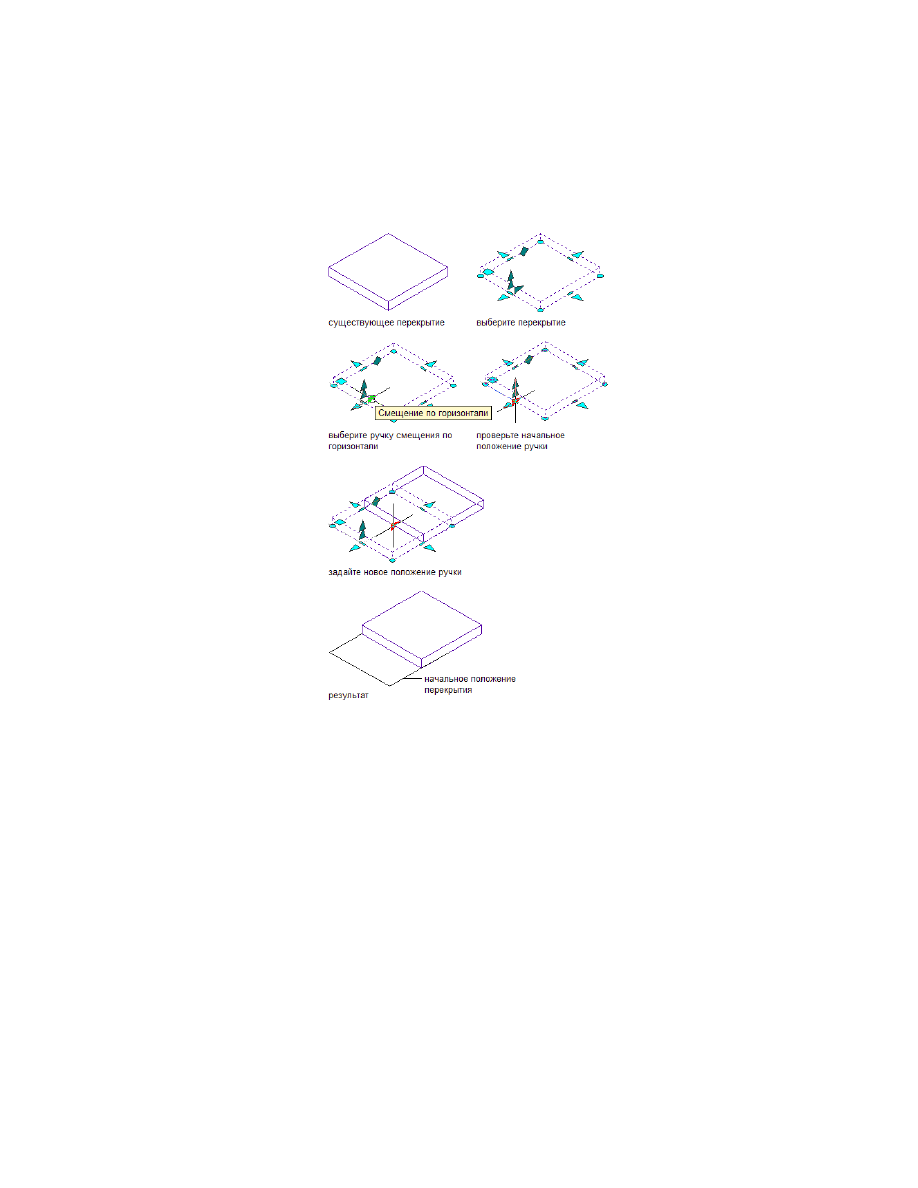

Изменение смещения перекрытия по вертикали с помощью ручки смещения по вертикали

Использование ручек угла для перекрытий/скатов крыш

Эта процедура используется для изменения наклона перекрытия или ската крыши
в 3D изометрическом виде. (Для корректировки наклона и управления
автоматическим выравниванием бордюрной рейки можно также воспользоваться
палитрой свойств. Подробную информацию см. в разделе

Изменение параметров

наклона перекрытия/ската крыши

на стр. 2644.)

Выберите перекрытие.

Редактирование перекрытий/скатов крыши с помощью ручек | 2637

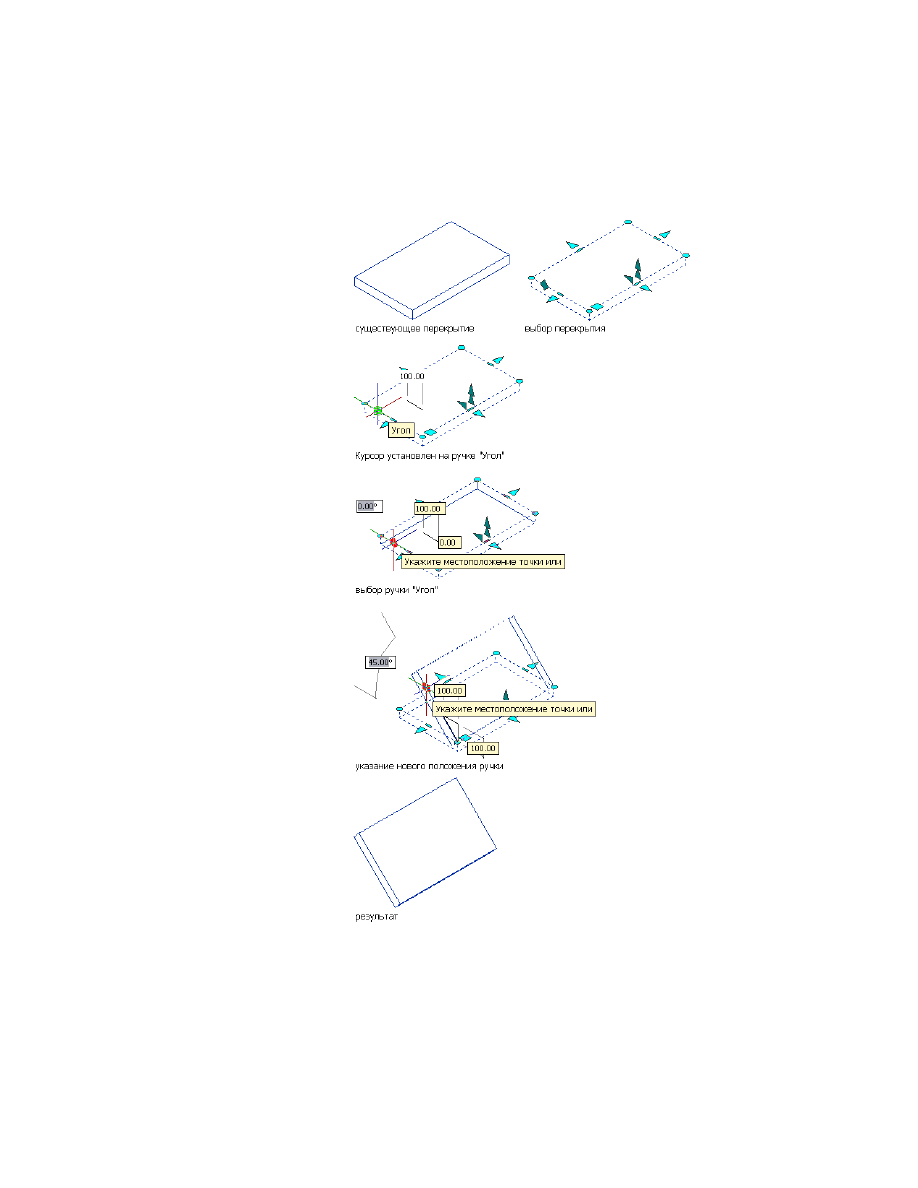

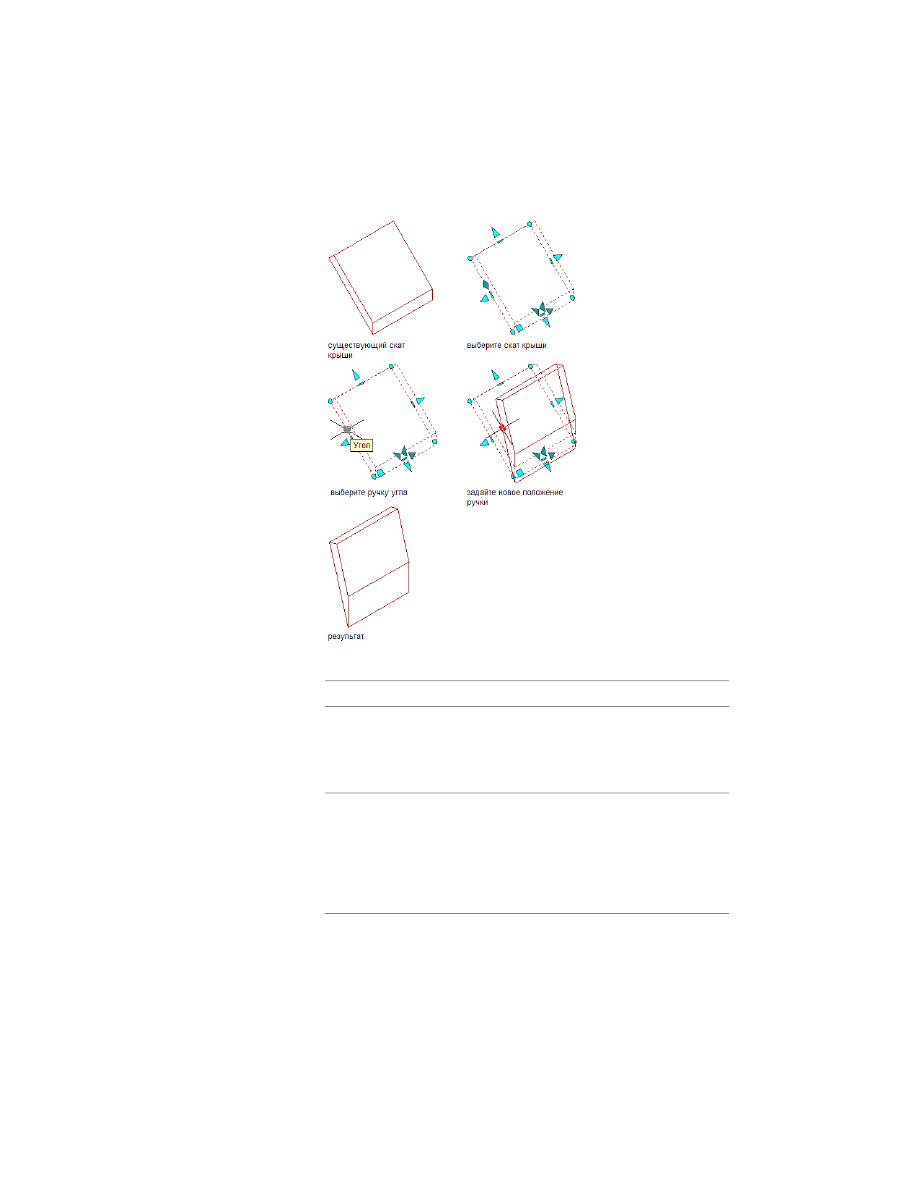

Использование ручки угла для редактирования наклона ската крыши

Откорректируйте наклон.

то...

Если требуется ...

введите значение или перемещайте
ручку до тех пор, пока не отобразит-

настроить наклон вручную,

ся требуемое значение угла, а затем
нажмите левую кнопку мыши.

нажимайте клавишу

TAB

, пока значе-

ние возвышения не будет подсвече-

откорректировать наклон путем
изменения возвышения перекры-
тия,

но, или перемещайте ручку до тех
пор, пока не отобразится требуемое
значение возвышения, а затем на-
жмите левую кнопку мыши.

2640 | Глава 30 Перекрытия и скаты крыш

Один раз нажмите левую кромку мыши.

Использование ручек опорной точки перекрытий/скатов
крыш

Эта процедура используется для изменения опорной точки перекрытия/ската крыши.
(Изменять координаты

опорной точки можно также через палитру свойств.)

По умолчанию за опорную точку принимается первая вершина базовой линии.
Однако можно переместить опорную точку в любую другую точку, как на перекрытии
или скате крыши, так и вне его.

ПРИМЕЧАНИЕ

Если для перекрытия/ската крыши установлено ограничение

"Сохранить возвышение бордюрной рейки", то опорная точка игнорируется. Более
подробную информацию об установке данной опции см. в разделе

Изменение

параметров наклона перекрытия/ската крыши

на стр. 2644.

Выберите перекрытие или скат крыши.

Выберите ручку опорной точки.

Перемещайте курсор до тех пор, пока опорная точка не окажется в
требуемом расположении, а затем нажмите левую кнопку мыши.

Применение свойств инструмента к существующему
перекрытию/скату крыши

Эта процедура используется для изменения одного или нескольких перекрытий/скатов
крыш посредством применения свойств инструмента перекрытия/ската крыши.
Свойства включают в себя стиль и любые другие параметры, заданные в выбранном
инструменте.

Откройте палитру инструментов, в которой содержится требуемый
инструмент перекрытия/ската крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

Щелкните правой кнопкой мыши на инструменте и выберите
"Применить свойства инструмента"

➤

"Перекрытие", или "Применить

свойства инструмента"

➤

"Скат крыши".

Выберите перекрытия или скаты крыш для изменения и нажмите

ENTER

Применение свойств инструмента к существующему перекрытию/скату крыши | 2641

При необходимости отредактируйте свойства измененных перекрытий
или скатов крыши на палитре свойств.

Изменение свойств перекрытий или скатов крыш

Многие свойства перекрытия или ската крыши, которые редактируются с помощью
ручек, можно также изменять на палитре свойств. Если выбраны несколько объектов
с одинаковыми свойствами, изменение свойств для всех этих объектов осуществляется
с помощью одной записи на палитре свойств. Палитра свойств также предоставляет
доступ к окну таблиц "Кромки перекрытий" и "Кромки скатов крыш" и позволяет
присоединять к перекрытиям или скатам крыш гиперссылки и файлы, а также вводить
примечания.

Изменение стиля перекрытий или скатов крыш

Эта процедура используется для изменения стиля одного или нескольких
перекрытий/скатов крыш на чертеже. Следует иметь в виду, что данная процедура
не может применяться одновременно к перекрытиям и скатам крыш.

Выберите один или несколько объектов-перекрытий или скатов крыш
и дважды щелкните на одном из них.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Общие".

Если выбранные объекты имеют разные стили, свойство "Стиль"
принимает значение *РАЗНЫЕ*.

Выберите другой стиль для свойства "Стиль" из выпадающего списка.

Выбранный стиль назначается всем выбранным объектам.

Изменение толщины перекрытия или ската крыши

Эта процедура служит для изменения толщины перекрытия или ската крыши, для
которого используется переменная "Базовая толщина" (BT) для определения значения
"Толщина" в стиле объекта. Если в стиле установлена фиксированная толщина для
перекрытия или ската крыши (или для любого компонента многокомпонентного
перекрытия или ската крыши), то значение "Толщина" в палитре свойств будет
предназначено только для чтения и может быть изменено только путем
редактирования стиля или применением другого стиля. Информацию об
использовании переменной ВТ см. в разделе

Задание толщины и смещения

компонента перекрытия/ската крыши

на стр. 2696.

2642 | Глава 30 Перекрытия и скаты крыш

Выберите перекрытие или скат крыши, который требуется изменить.

На палитре свойств раскройте вкладки "Общие" и "Размеры".

Выберите ячейку "Толщина" и введите новое значение.

Изменение смещений перекрытия или ската крыши

Эта процедура используется для изменения смещения перекрытия или ската крыши
по вертикали или по горизонтали. Смещения - это расстояния по вертикали и
горизонтали, измеряемые от точки вставки перекрытия или ската крыши.

Дважды щелкните на перекрытии или скате крыши, параметры которого
требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Размеры".

Выберите значение параметра "Смещение по вертикали" или "Смещение
по горизонтали" и введите новую величину.

Изменение кромок ската крыши или перекрытия

Эта процедура используется для доступа к электронным таблицам "Кромки
перекрытий" или "Кромки скатов крыш" из палитры свойств.

Дважды щелкните на перекрытии или скате крыши, кромки которого
требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Размеры".

Нажмите кнопку

, расположенную рядом с заголовком "Кромки".

Таблицы "Кромки перекрытий" и "Кромки скатов крыш" идентичны
по функциям таблицами "Редактирование кромок перекрытий" и
"Редактирование кромок скатов крыш", получить доступ к которым
позволяет контекстная вкладка перекрытия или ската крыши.
Подробную информацию об использовании окон электронных таблиц
см. в разделе

Изменение кромок перекрытия/ската крыши

на стр. 2648

Нажмите "OK".

Изменение свойств перекрытий или скатов крыш | 2643

Изменение параметров наклона перекрытия/ската крыши

Эта процедура используется для изменения параметров наклона перекрытия/ската
крыши, а также для того, чтобы указать, нужно ли выравнивать бордюрную рейку
при изменении наклона.

Кроме того, можно управлять корректировкой свеса или высоты базовой линии
перекрытия. Данное ограничение применимо только к кромке базовой линии и
действует только в том случае, если базовая линия горизонтальна.

Дважды щелкните на перекрытии, параметры которого надо изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Наклон".

Чтобы задать наклон, введите значения параметров "Возвышение",
"Горизонтальное заложение" или "Угол".

Выберите значение для опции "Сохранить возвышение бордюрной
рейки:

то...

Если требуется...

выберите "Подстройкой свеса".

принудительно выровнять бордюр-
ную рейку по другим бордюрным
рейкам перекрытия или ската кры-
ши, независимо от стиля, посред-
ством корректировки свеса,

выберите "Подстройкой отметки
базовой линии".

принудительно выровнять бордюр-
ную рейку по другим бордюрным
рейкам перекрытия или ската кры-
ши, независимо от стиля, посред-
ством корректировки высоты базо-
вой линии,

выберите "Нет".

не делать привязки бордюрной
рейки,

Изменение местоположения перекрытия или ската крыши

Эта процедура используется для изменения местоположения перекрытия или ската
крыши посредством изменения координат точки вставки объекта. В числе прочего,
перекрытие или скат крыши характеризуется ориентацией относительно МСК или
текущей ПСК. Если, например, верхняя и нижняя части объекта параллельны

2644 | Глава 30 Перекрытия и скаты крыш

плоскости

, то нормаль к нему параллельна оси

. Изменить ориентацию объекта

можно, привязав его нормаль к другой оси. Кроме того, изменяя угол поворота
объекта, можно вращать ее в своей плоскости.

Сведения о мировой системе координат (МСК) и о пользовательской системе
координат (ПСК) см. в разделе "Использование координат и систем координат" в
справочной системе AutoCAD.

СОВЕТ

Самый быстрый способ найти и просмотреть тему AutoCAD, на которую

имеется ссылка в "Справочной системе AutoCAD Architecture" - это перейти на
вкладку "Поиск" в окне "Справка", выбрать параметр "Искать только заголовки" и
затем скопировать и вставить или ввести с клавиатуры название темы AutoCAD, а
затем выбрать позицию "Список тем".

Дважды щелкните на перекрытии или скате крыши, который требуется
переместить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Местоположение".

Нажмите кнопку

рядом с заголовком "Дополнительная

информация".

Укажите положение перекрытия или ската крыши:

то...

Если требуется...

введите новые значения координат
точки вставки.

изменить положение перекрытия
или ската крыши,

сделайте нормаль к перекрытию
или скату крыши параллельной оси

указать расположение перекрытия
или ската крыши на плоскости

: под заголовком "Нормаль" введи-

те значение

для параметра "Z" и

- для параметров "X" и "Y".

сделайте нормаль к перекрытию
или скату крыши параллельной оси

указать расположение перекрытия
или ската крыши на плоскости

: под заголовком "Нормаль" введи-

те значение

для параметра "X" и

- для параметров "Y" и "Z".

сделайте нормаль к перекрытию
или скату крыши параллельной оси

указать расположение перекрытия
или ската крыши на плоскости

: под заголовком "Нормаль" введи-

Изменение свойств перекрытий или скатов крыш | 2645

то...

Если требуется...

те значение

для параметра "Y" и

- для параметров "X" и "Z".

введите новое значение угла пово-
рота.

изменить угол поворота перекры-
тия или ската крыши,

Нажмите "OK".

Настройка отображения секущей плоскости перекрытия
или ската крыши

Эта процедура используется для того, чтобы задавать свойства одной или нескольких
секущих плоскостей для отдельного перекрытия или ската крыши. Свойства
отображения плоскости сечения применяются только в таких экранных
представлениях как "План", которые используются для отображения чертежа в виде
сверху (в плане).

Дважды щелкните на перекрытии или скате крыши, параметры которого
требуется изменить.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения внесенных изменений ко всем

перекрытиям или скатам крыш на чертеже выберите "Стандартный
параметр чертежа". Для применения изменений ко всем перекрытиям
или скатам данного стиля выберите "Стиль перекрытий: <имя стиля>"
или "Стиль скатов крыш: <имя стиля>". Дополнительные сведения о
стилях см. в разделе

Стили перекрытий и скатов крыш

на стр. 2688.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

С помощью параметра "Переопределить секущую плоскость" укажите,
следует ли переопределить глобальную секущую плоскость, которая
определена для текущей конфигурации экранного представления

2646 | Глава 30 Перекрытия и скаты крыш

Если для параметра "Переопределить секущую плоскость" выбрано
значение "Да", введите значение для параметра "Высота", чтобы
определить секущую плоскость для этого объекта, Альтернативный

способ: можно щелкнуть

и указать 2 точки в области рисования,

чтобы задать новую высоту.

Эти же параметры секущей плоскости можно изменить в контекстном меню
перекрытия или ската крыши:

Выберите перекрытие/скат крыши, который требуется изменить,
щелкните правой кнопкой мыши и выберите "Изменить экранное
представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление отмечено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если настройка "Переопределение объекта" уже выбрана, щелкните

значок

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" перейдите на вкладку
"Секущая плоскость" и внесите необходимые изменения в настройки.

Дважды нажмите "ОК".

Прикрепление гиперссылок, файлов и примечаний к
перекрытию/скату крыши

Эта процедура используется для прикрепления к перекрытиям/скатам крыш
гиперссылок и справочных файлов, а также для ввода примечаний. Кроме того,
можно изменять существующие примечания и редактировать или откреплять
справочные файлы.

Дважды щелкните на перекрытии/скате крыши, к которому требуется
прикрепить информацию.

Перейдите на вкладку "Расширенные данные" палитры свойств.

Чтобы добавить гиперссылку, щелкните

рядом с гиперссылкой и

укажите ссылку.

Изменение свойств перекрытий или скатов крыш | 2647

Чтобы добавить или отредактировать примечание, нажмите

рядом

с "Примечаниями", введите текст и нажмите "OK".

Чтобы присоединить, отсоединить или отредактировать файл ссылки,

нажмите

рядом с пунктом "Справочные документы" и далее

выполните одну из следующих операций.

то...

Если требуется ...

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст под опцией "Описа-
ние".

отредактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "ОК".

Использование контекстных инструментов для перекрытий
и скатов крыш

Кроме редактирования перекрытий и скатов крыш с помощью ручек или изменения
значений на палитре свойств, эти объекты можно редактировать с помощью
инструментов, имеющихся на предназначенных для них контекстных вкладок ленты
и команд контекстных меню. Эти инструменты позволяют обрезать, удлинять и
разрезать объекты, редактировать их кромки, добавлять и изменять вырезающие
элементы и тела-модификаторы, а также редактировать графические свойства
объектов.

Изменение кромок перекрытия/ската крыши

Эта процедура используется для редактирования одной или нескольких кромок
перекрытия/ската крыши. Для каждой выбранной кромки можно изменить свес,

2648 | Глава 30 Перекрытия и скаты крыш

стиль, разрез (по нормали или отвесный) и угол. Редактируемые кромки
перекрытия/ската крыши отображаются в окне просмотра.

Выберите перекрытие или скат крыши, который требуется изменить,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Кромка"

➤

"Редак-

тировать"

перекрытие,

щелкните на вкладке "Скат кры-

ши"

➤

панели "Кромка"

➤

"Редакти-

ровать"

скат крыши,

Выберите кромки, которые требуется изменить, и нажмите

ENTER

В окне таблицы "Редактирование кромок перекрытия" или
"Редактирование кромок ската крыши" выберите в списке кромку для
редактирования. Чтобы отредактировать несколько кромок с
использованием одних и тех же значений, нажмите клавишу

CTRL

удерживайте ее нажатой, пока не выберите все кромки.

ПРИМЕЧАНИЕ

Начиная с Autodesk Architectural Desktop 2007,

отдельные сегменты или фасеты, образующие дуговую кромку, уже
не приводятся в виде списка в этом диалоговом окне. Каждая дуга на
периметре перекрытия или ската крыши рассматривается как
одиночная кромка.

Выбранные кромке подсвечиваются в окне просмотра, расположенном
на правой панели диалогового окна.

Введите значение параметра "Свес".

Выберите стиль кромки перекрытия.

Выберите для параметра "Разрез" значение "По нормали" или
"Отвесный".

Введите значение для "Угла".

Чтобы восстановить значение по умолчанию для угла в стиле
перекрытий или скатов крыш, щелкните правой кнопкой мыши на
номере кромки и выберите "Восстановить стандартные". Эта опция
доступна, только если стиль кромки был назначен заранее, и значение
параметра "Угол" отличается от значения по умолчанию.

Использование контекстных инструментов для перекрытий и скатов крыш | 2649

При необходимости выберите другие кромки из списка и
отредактируйте их в соответствии с вышеописанной процедурой.

По окончании редактирования всех кромок нажмите "OK".

Обрезка перекрытия/ската крыши

Эта процедура используется для обрезки перекрытия или ската крыши с помощью
полилинии, стены, ската крыши или перекрытия, задающего плоскость обрезки.
Поскольку обрезающий объект обеспечивает пересечение в текущей пользовательской
системе координат (ПСК) путем его проецирования, то он может не пересекаться с
перекрытием или скатом крыши. Однако плоскость обрезки должна пересекать
линию периметра перекрытия или ската крыши; обрезать только свес нельзя.

Обрезка профиля любой бордюрной рейки или карниза, пересекающего плоскость
обрезки, производится под тем же углом, что и обрезка перекрытия или ската крыши.

Если обрезающим объектом является стена или перекрытие, то плоскостью обрезки
является ближайшая поверхность. Угол наклона новой кромки перекрытия/ската
крыши в плоскости обрезки определяется данной плоскостью.

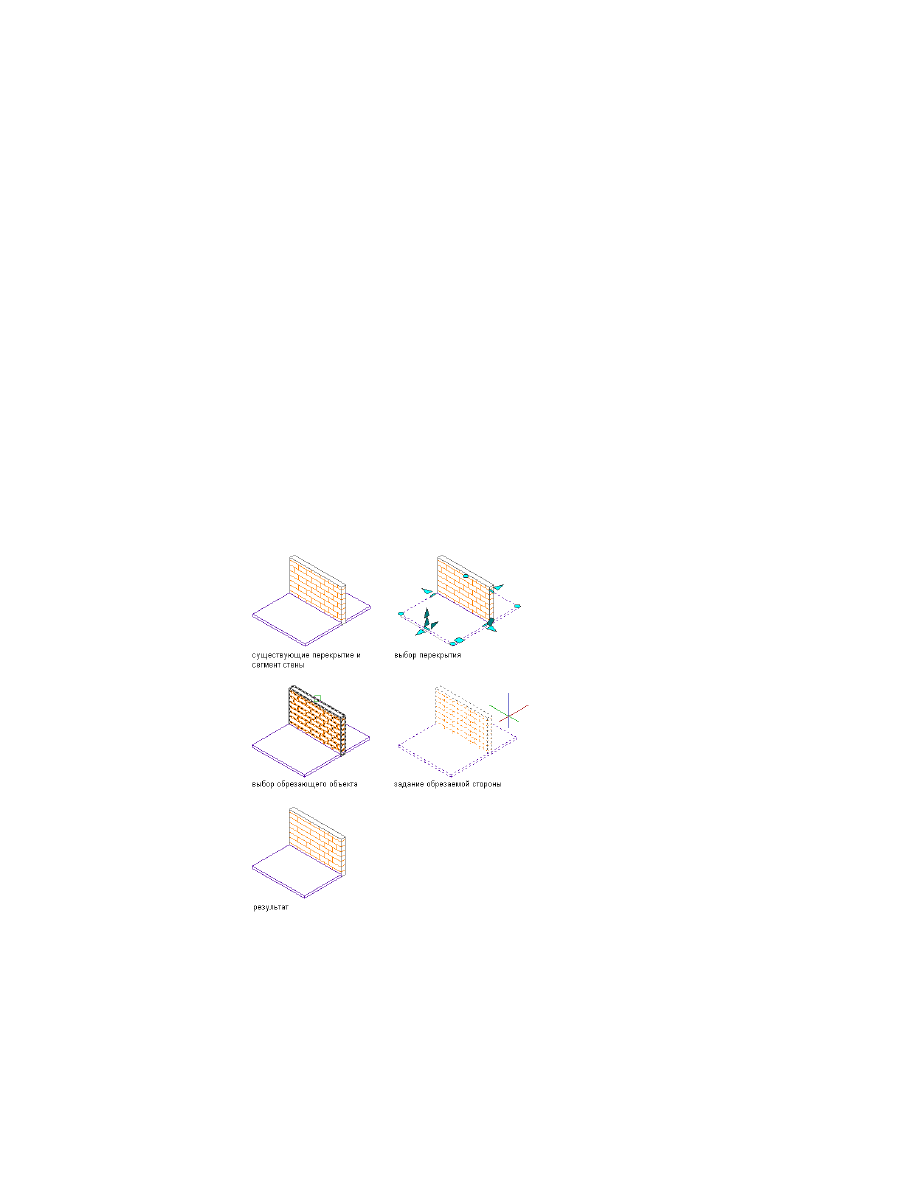

Обрезка свеса до стены

2650 | Глава 30 Перекрытия и скаты крыш

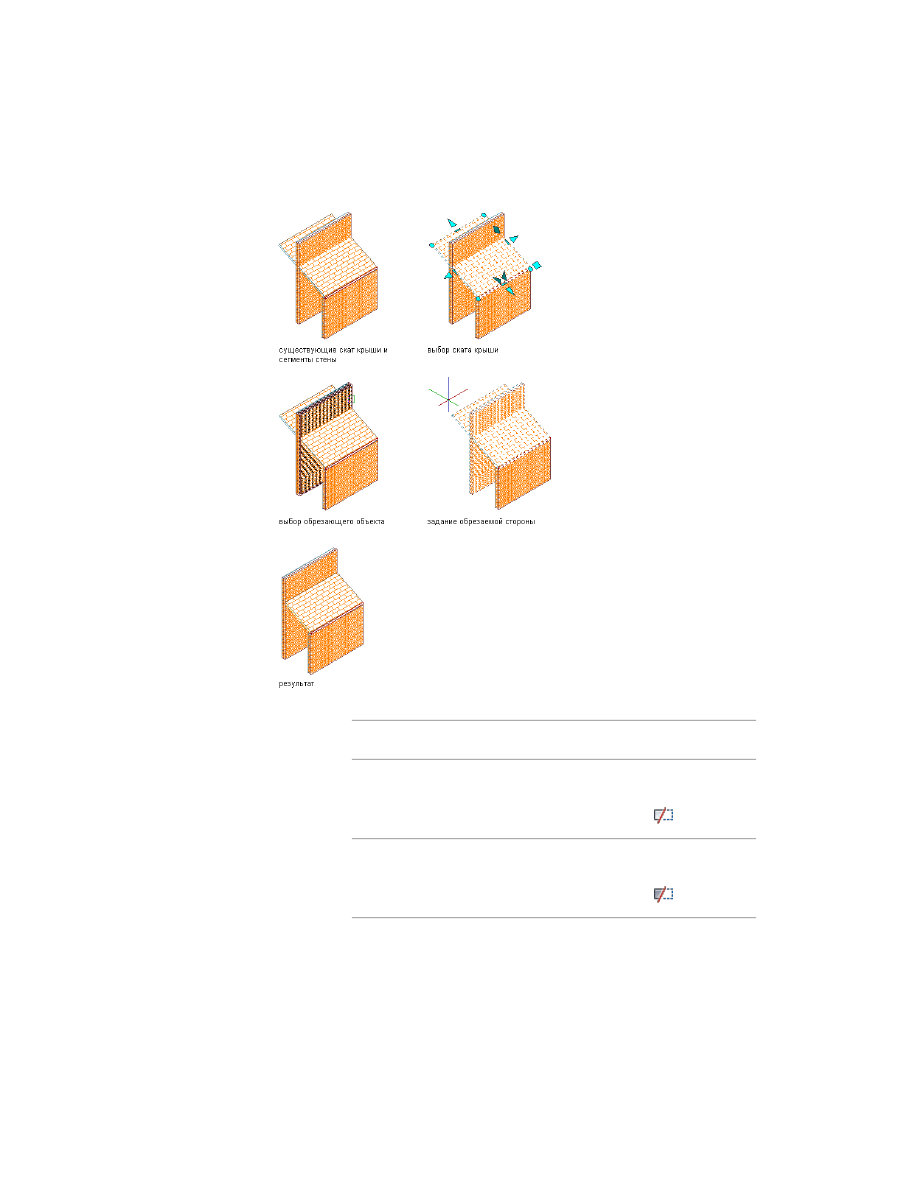

Обрезка ската крыши стеной

Выберите перекрытие или скат крыши, который требуется обрезать, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

ние"

➤

"Обрезать"

перекрытие,

щелкните на вкладку "Скат кры-

ши"

➤

панели "Редактирова-

ние"

➤

"Обрезать"

скат крыши,

Использование контекстных инструментов для перекрытий и скатов крыш | 2651

Выберите стену, полилинию или другой объект- перекрытие или скат
крыши в качестве обрезающего объекта.

Выберите сторону перекрытия или ската крыши для обрезки.

Удлинение перекрытия/ската крыши

Эта процедура используется для удлинения перекрытия/ската крыши на плоскость,
определяемую другим перекрытием, скатом крыши или стеной. Поскольку целевой
объект обеспечивает пересечение в текущей пользовательской системе координат
(ПСК) путем его проецирования, то он может не пересекаться с перекрытием или
скатом крыши.

Поскольку при выполнении операции удлинения может потребоваться перемещение
нескольких кромок, то вместо подсказки о перемещении определенных кромок
выводится подсказка о необходимости выбора удлиняемых прилегающих кромок.
Выбираемые здесь кромки растягиваются до пересечения с плоскостью целевого
объекта с сохранением вектора (угла).

Если между выбранными кромками имеется несколько кромок, они объединяются
для образования одной кромки. Для новой кромки устанавливается угол, равный
углу наклона целевой поверхности.

Профиль любой бордюрной рейки или карниза на прилегающих кромках удлиняется
до целевой поверхности и обрезается под углом, равным ее углу наклона.

2652 | Глава 30 Перекрытия и скаты крыш

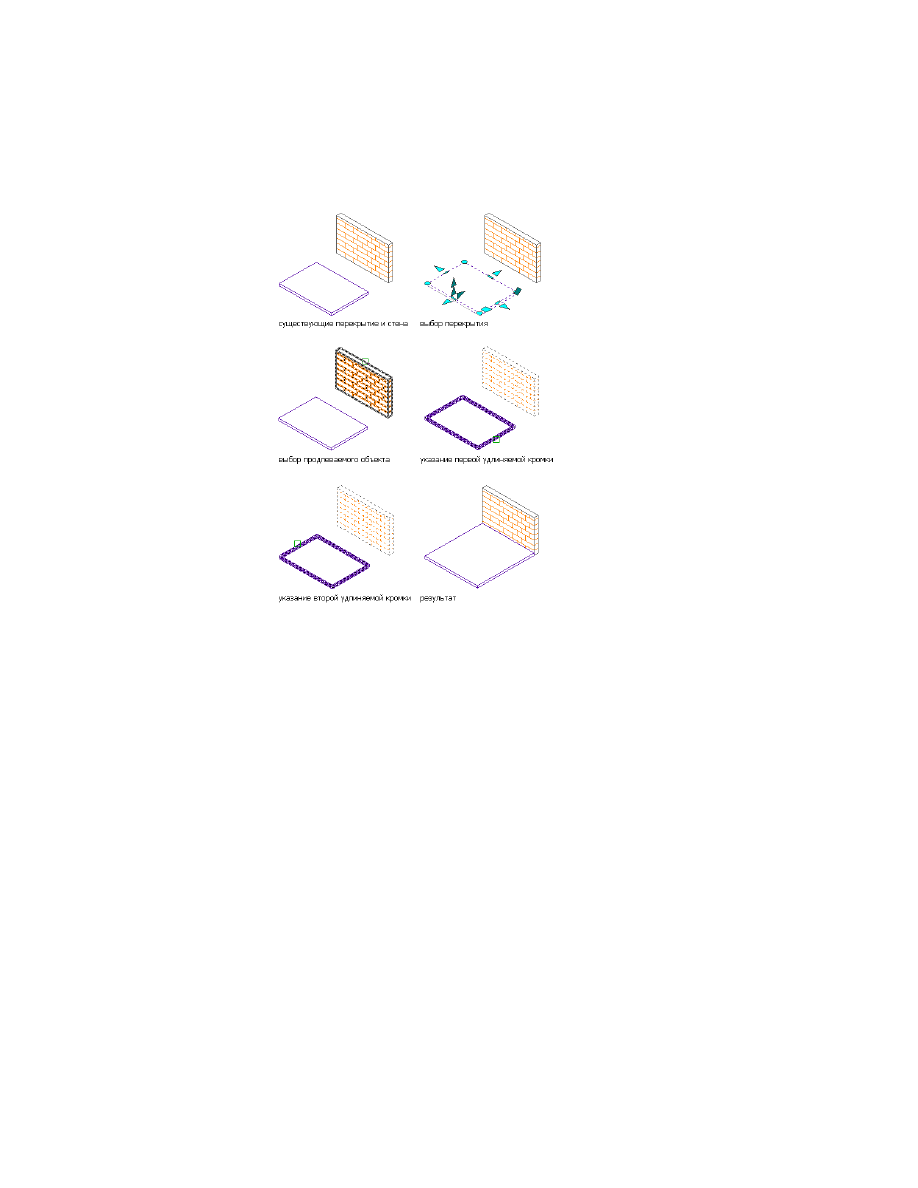

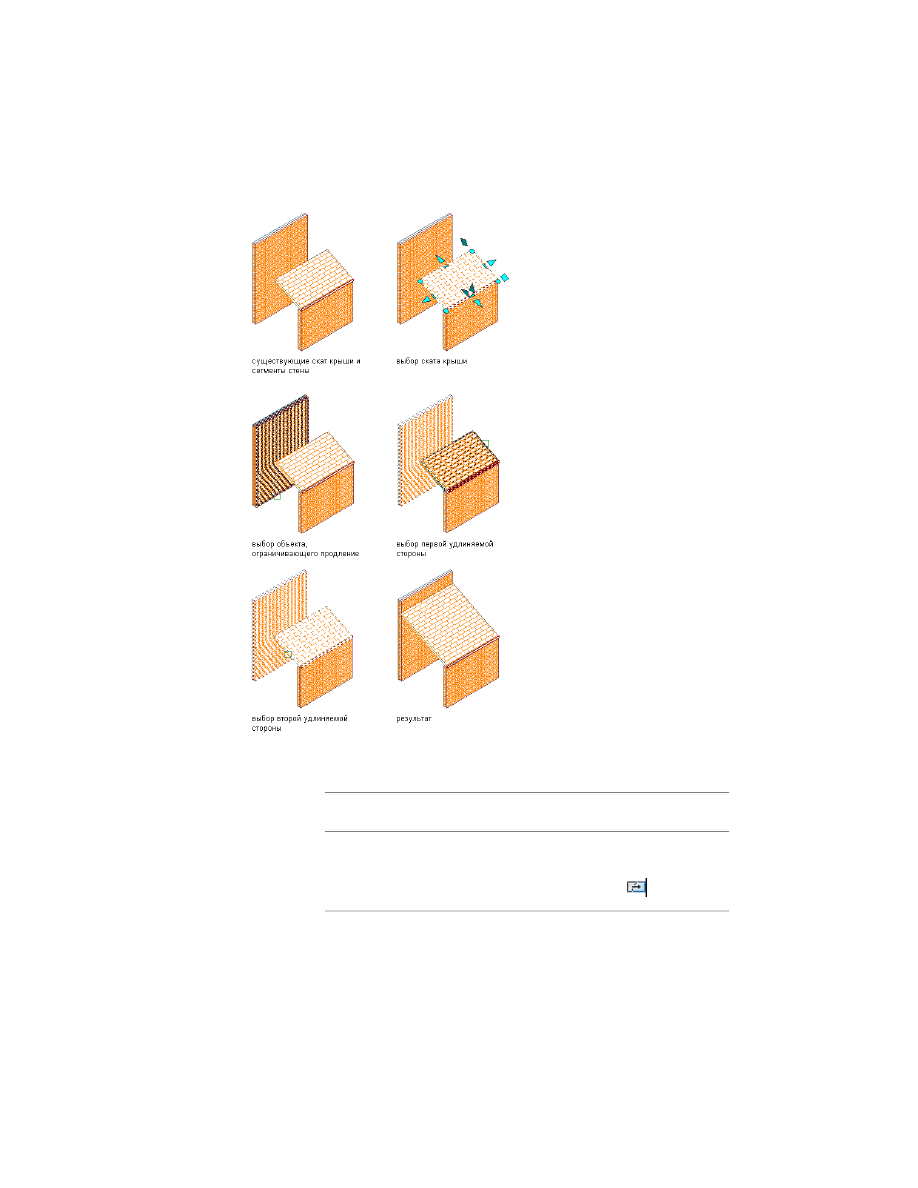

Удлинение ската крыши до стены

Выберите перекрытие или скат крыши, который требуется удлинить,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

ние"

➤

"Удлинить"

перекрытие,

2654 | Глава 30 Перекрытия и скаты крыш

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

ние"

➤

"Удлинить"

скат крыши,

Выберите целевую стену, перекрытие или скат крыши, до которого
требуется удлинить перекрытие или скат крыши.

Выберите удлиняемое перекрытие или скат крыши.

Выберите первую удлиняемую кромку.

Выберите вторую удлиняемую кромку.

ПРИМЕЧАНИЕ

Нельзя использовать дуговые стены в качестве

объектов для удлинения перекрытия или ската крыши.

Пресечение перекрытий/скатов крыши под углом

Эта процедура используется для соединения под углом двух пересекающихся скатов
крыши. Обрезка обоих перекрытий или скатов крыши производится по пересечению
линий их периметров. При необходимости производится добавление или удаление
вершин. Углы наклона новых кромок перекрытий или скатов крыши выбираются с
учетом точного соединения под углом. Углы наклона при различных значениях
толщины кромок двух скатов будут также различными.

Если вновь соединенные под углом кромки перекрытий или скатов крыши не
пересекаются, то их можно соединить по кромкам. Более подробную информацию
см. в разделе

Соединение скатов крыши под углом с помощью кромок

на стр. 2657

Использование контекстных инструментов для перекрытий и скатов крыш | 2655

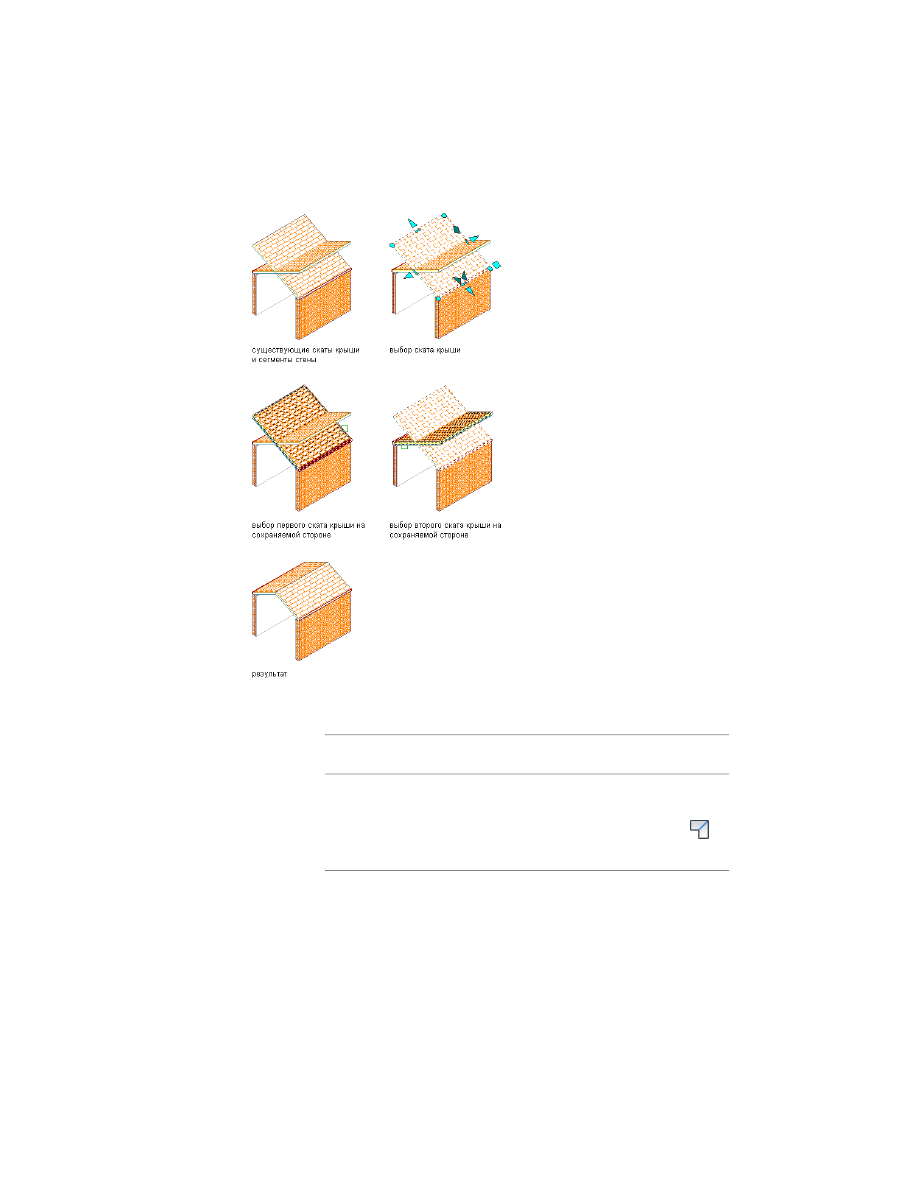

Соединение скатов крыши под углом путем пересечения

Выберите один из двух объектов-перекрытий или скатов крыш, которые
требуется соединить под углом, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

"Соединить под углом"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

2656 | Глава 30 Перекрытия и скаты крыш

то...

если выбранным объектом явля-
ется...

ние"

➤

"Соединить под углом"

Для соединения двух перекрытий или скатов крыши под углом в месте
их пересечения введите

(пересечение).

Выберите ту сторону первого ската крыши, которую необходимо
оставить.

Противоположная сторона обрезается.

Выберите ту сторону второго ската, которую необходимо оставить.

Противоположная сторона обрезается.

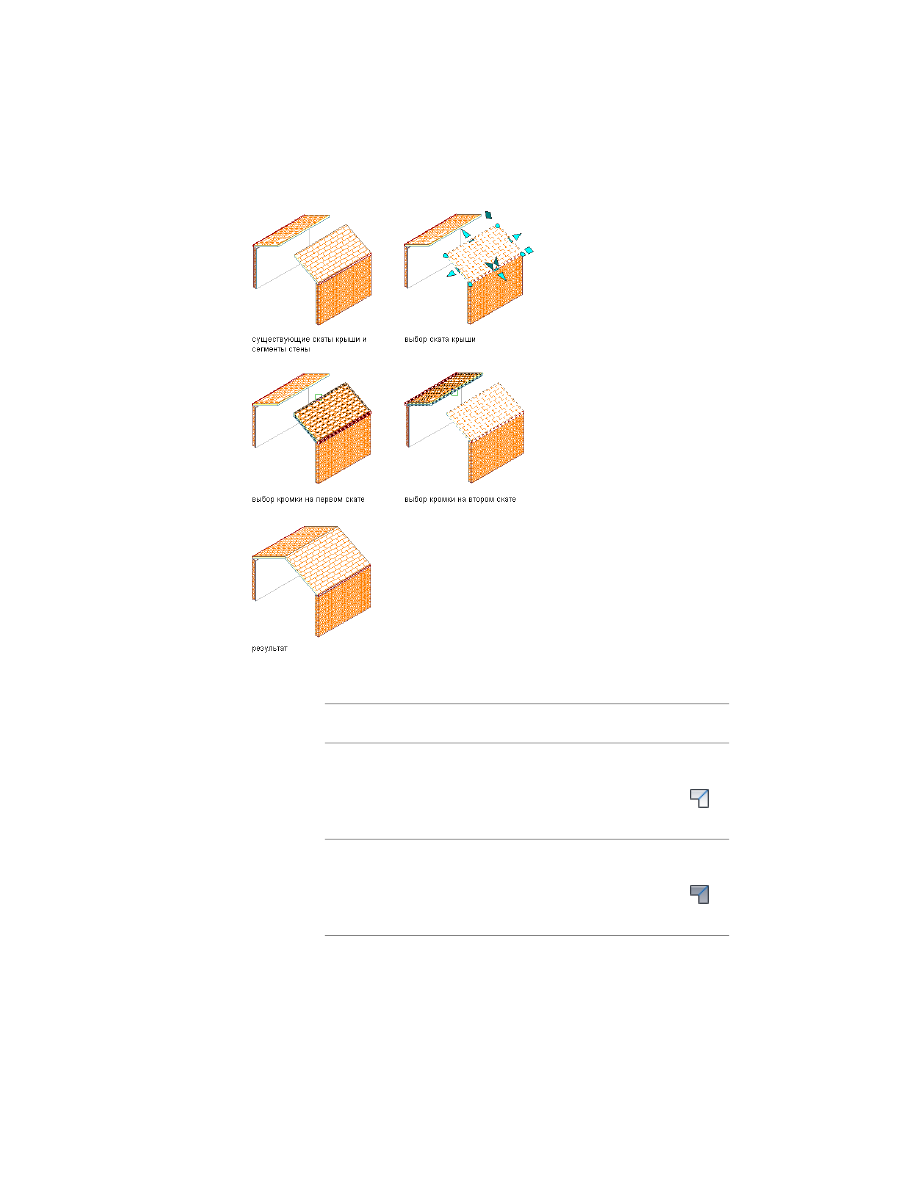

Соединение скатов крыши под углом с помощью кромок

Эта процедура используется для соединения под углом двух непересекающихся
скатов крыши. Можно выбрать конкретные соединяемые кромки. Кромки
перекрывающихся скатов крыши можно соединить под углом без обрезания всего
ската. Однако для этого может потребоваться вставка дополнительных вершин. Под
углом соединяется только одна кромка каждого ската крыши.

При необходимости соединения под углом нескольких кромок ската крыши растяните
их с перекрытием другого ската, а затем соедините по линии пересечения. Подробную
информацию см. в разделе

Пресечение перекрытий/скатов крыши под углом

на стр.

2655.

Использование контекстных инструментов для перекрытий и скатов крыш | 2657

Соединение скатов крыши под углом по кромке

Выберите один из двух скатов крыш, которые требуется соединить под
углом, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

"Соединить под углом"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

"Соединить под углом"

2658 | Глава 30 Перекрытия и скаты крыш

Для соединения под углом выбранных кромок скатов крыши введите

(кромки).

Выберите одну кромку первого ската крыши.

Выберите одну кромку второго ската крыши.

Разрезание перекрытия/ската крыши

Эта процедура используется для разрезания перекрытия или ската крыши на два
или несколько перекрытий или скатов крыши. Для определения геометрии разреза
можно использовать 3D объект или полилинию. Разрезание перекрытия или ската
крыши при использовании таких 3D тел, как стена, перекрытие, формообразующий
элемент или замкнутая полилиния, производится по линиям пересечения
поверхностей.

Разрезание перекрытия или ската крыши происходит, только если 3D тело или
замкнутая полилиния пересекает линию периметра объекта. Разрезание перекрытия
или ската крыши при использовании разомкнутой полилинии производится вдоль
проекции на поверхность объекта.

В любом случае при многократном пересечении перекрытия или ската крыши линией
пересечения создается несколько перекрытий или скатов крыши. Если линия
пересечения имеет несколько кромок, то и к новым объектам добавляется несколько
кромок.

Гладкость (замощение) дуговых кромок контролируется двумя параметрами
разрешения экрана при отображении AD-объектов: "Отклонение в фасетах" и
"Фасетный максимум". Начиная с версии Autodesk Architectural Desktop 2007,
пользователям предоставлена возможность настройки этих параметров после
создания перекрытия или ската крыши. Кроме того, отдельные сегменты или фасеты,
образующие дуговую кромку, уже не рассматриваются как отдельные кромки; каждая
дуга на периметре перекрытия или ската крыши рассматривается как одиночная
кромка. Подробную информацию см. в разделе

Задание разрешения экранного

представления объектов с фасетами

на стр. 231.

Постройте объект или полилинию, которые будут определять геометрию
разреза.

Использование контекстных инструментов для перекрытий и скатов крыш | 2659

Выберите перекрытие или скат крыши, который требуется разрезать,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

ние"

➤

"Разрезать"

перекрытие,

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

ние"

➤

"Разрезать"

скат крыши,

Выберите объекты или полилинии, определяющие геометрию разреза,
и нажмите

ENTER

Введите

(нет), чтобы сохранить геометрию, или

(да), чтобы удалить

геометрию.

Добавление вершины в перекрытие/скат крыши

Эта процедура используется для добавления вершины на кромку перекрытия/ската
крыши. При добавлении вершины из одной кромки перекрытия/ската крыши
создаются две.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

"Вершина"

➤

"Добавить"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Вершина"

➤

"Добавить"

Укажите точку для новой вершины.

2660 | Глава 30 Перекрытия и скаты крыш

Чтобы разместить новую вершину точно в точке пересечения,
используйте объектные привязки "Пересечение" или "Кажущееся
пересечение".

Новая вершина добавляется к ближайшей кромке по перпендикуляру
к указанной точке. Если точка на перпендикуляре к перекрытию или
скату крыши не существует, вершина не добавляется.

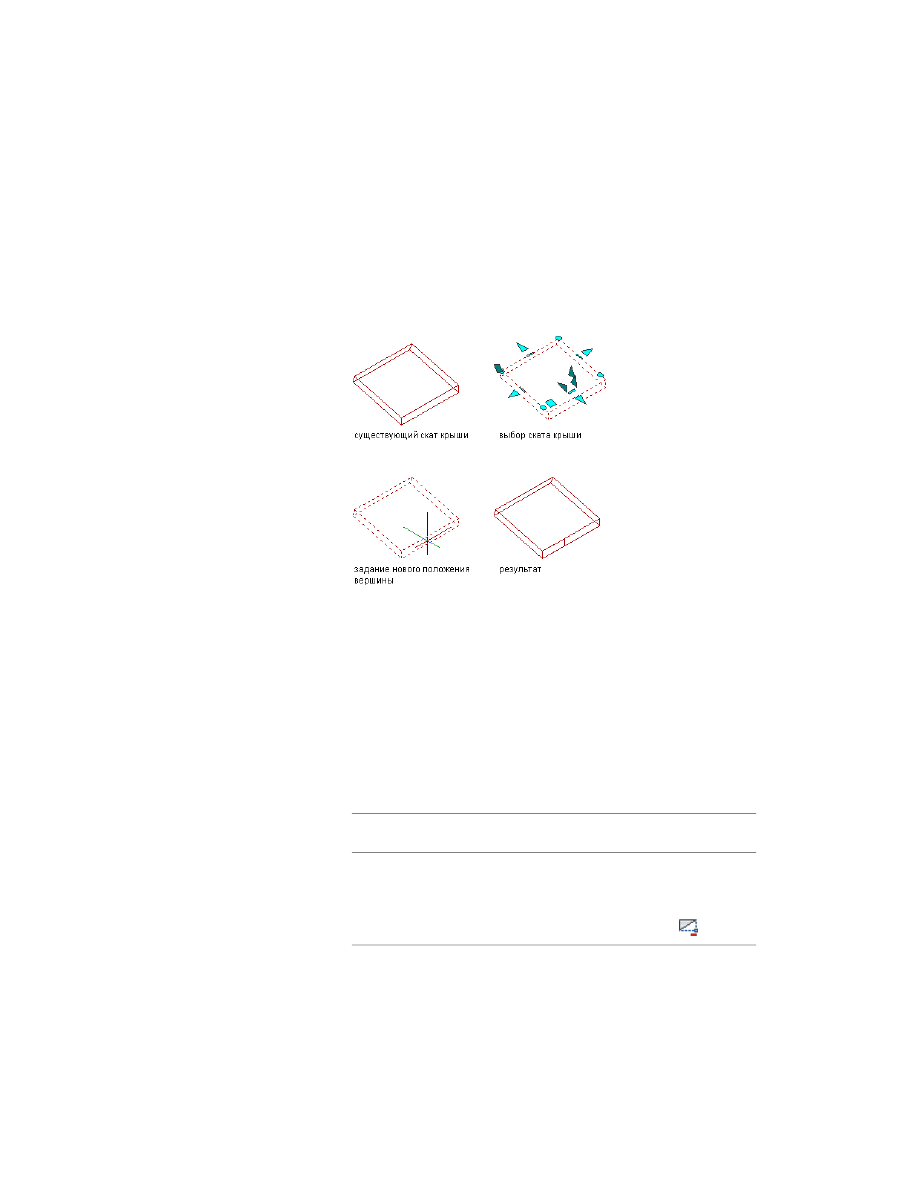

Добавление вершины в скат крыши

Для просмотра новой вершины выберите перекрытие или скат крыши.

Новая ручка вершины отображается в указанной пользователем точке;
новые ручки кромки отображаются для добавленной кромки.

Удаление вершины из перекрытия/ската крыши

Эта процедура используется для удаления вершины с кромки перекрытия/ската
крыши. После удаления вершины две прилегающие к ней вершины соединяются
прямой линией.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

"Вершина"

➤

"Удалить"

Использование контекстных инструментов для перекрытий и скатов крыш | 2661

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Вершина"

➤

"Удалить"

Выберите удаляемую вершину

Добавление отверстия в перекрытие/скат крыши

Эта процедура используется для добавления отверстия в перекрытие/скат крыши.
При создании отверстия выполняется добавление новых вершин и кромок, которые
можно редактировать так же, как и другие вершины и кромки перекрытия или ската
крыши.

Для создания отверстий можно использовать полилинии или такие трехмерные (3D)
объекты, как стены и формообразующие элементы.

■

Проецирование на перекрытие или скат крыши отверстий, сформированных
замкнутой полилинией, производится в текущей пользовательской системе
координат (ПСК).

■

3D объекты должны пересекать перекрытие или скат крыши без проецирования.

Если объекты имеют внутренние полости, то выводится подсказка, предлагающая
выбрать для создания отверстия внутреннюю или наружную поверхность. Например,
при создании дымовой трубы из четырех объектов стен можно вырезать отверстие
с внутренней или с внешней стороны трубы. Стороны нового отверстия совпадают
с поверхностями секущих тел и не обязательно параллельны между собой.

Задание разрешения экранного

представления объектов с фасетами

на стр. 231.

2662 | Глава 30 Перекрытия и скаты крыш

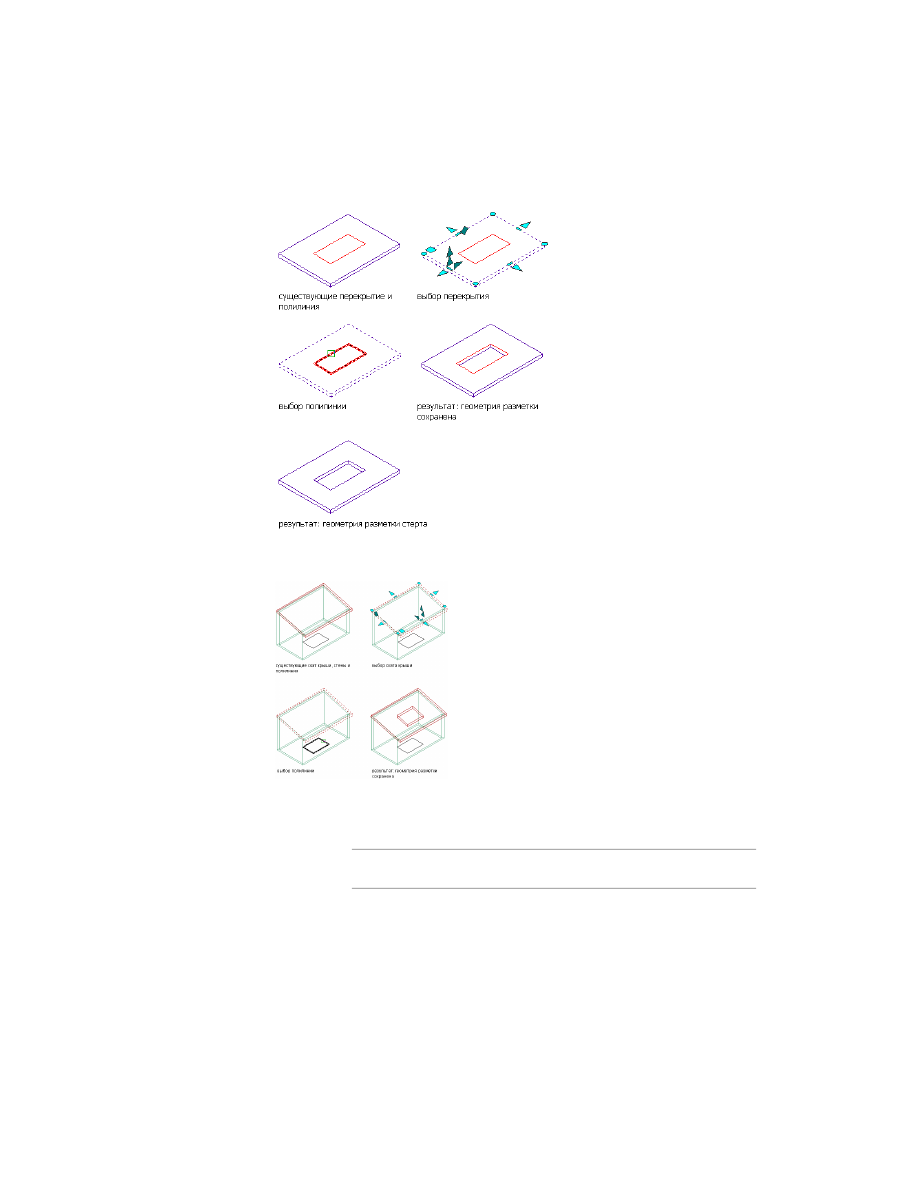

Добавление отверстия в перекрытие

Добавление отверстия в скат крыши

Постройте в месте предполагаемого отверстия замкнутую полилинию
соответствующей формы или добавьте туда объект.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

Использование контекстных инструментов для перекрытий и скатов крыш | 2663

то...

если выбранным объектом явля-
ется...

ние"

➤

раскрывающемся списке

"Отверстие"

➤

"Добавить"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Отверстие"

➤

"Добавить"

Выберите замкнутую полилинию или присоединяемые объекты,
определяющие отверстие, и нажмите

ENTER

Введите

(нет), чтобы сохранить геометрию, или

(да), чтобы удалить

геометрию.

Если вы выбрали 3D объекты, выводится подсказка, предлагающая
выбрать, создавать отверстие на внутренней или внешней поверхности
разрезающих объектов. Для создания отверстия по внешней
поверхности объекта нажмите

ENTER

, а для создания по внутренней

поверхности или полости - нажмите

(внутренняя). Данная подсказка

выводится даже в том случае, если тела не имеют внутренних полостей;
если в этом случае выбрать "Внутреннюю" поверхность, отверстие не
будет создано.

ПРИМЕЧАНИЕ

При создании отверстия, которое находится на наружной стороне

или накладывается на базовую линию или линию периметра перекрытия или ската
крыши в месте свеса, в теле перекрытия или ската крыши выполняется вырез, но
бордюрная рейка и карниз сохраняются неизменными. В этом случае рекомендуется
создавать отверстие, вырезая его из перекрытия или ската крыши. Подробную
информацию см. в разделе

Разрезание перекрытия/ската крыши

на стр. 2659.

Удаление отверстия из перекрытия/ската крыши

Эта процедура используется для удаления отверстия из перекрытия/ската крыши.

2664 | Глава 30 Перекрытия и скаты крыш

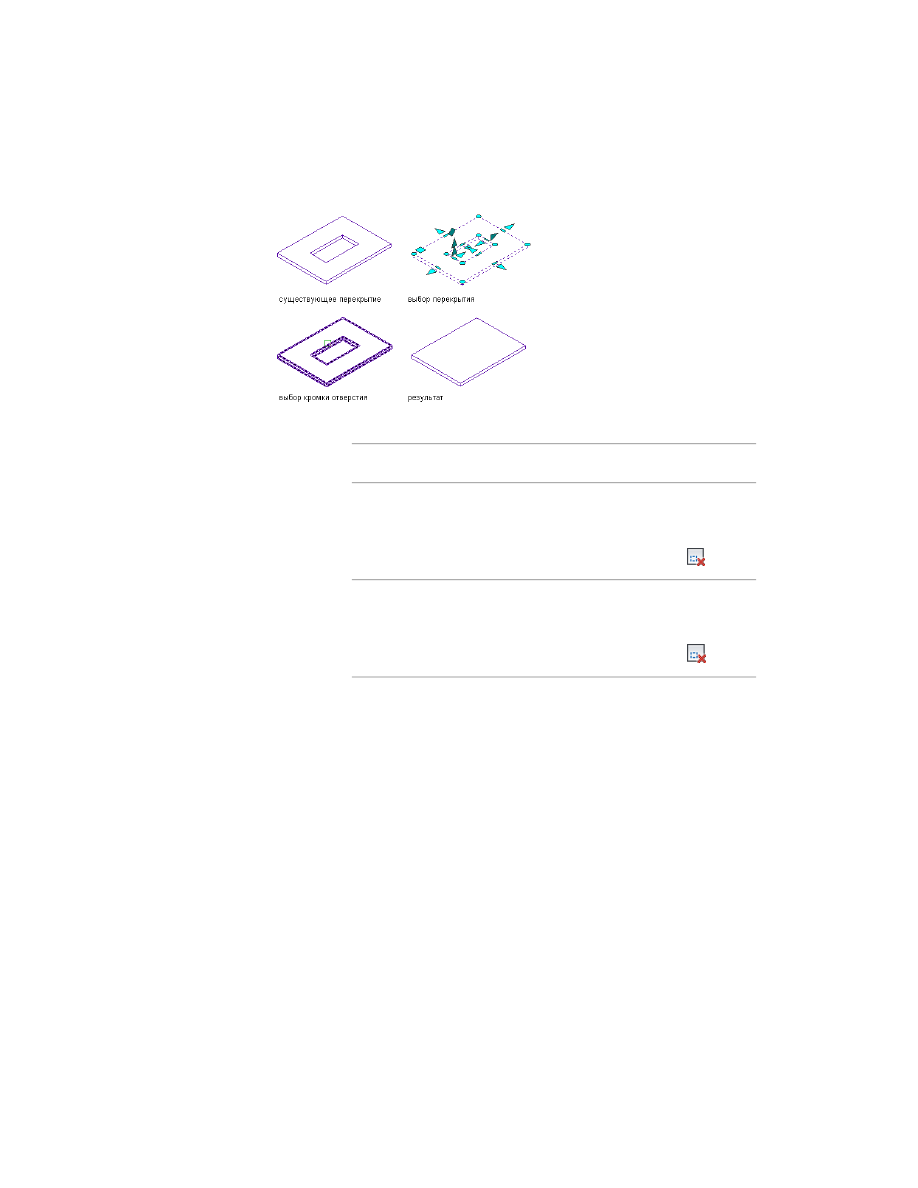

Удаление отверстия из перекрытия

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

"Отверстие"

➤

"Удалить"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Отверстие"

➤

"Удалить"

Выберите любую кромку отверстия, которое хотите удалить.

Создание вырезающих элементов перекрытия/ската крыши

По аналогии с применением другого объекта для определения периметра отверстия,
которое требуется добавить к перекрытию или скату крыши, можно также
использовать другой объект для изменения геометрии перекрытия или ската крыши
с целью создания вырезающего элемента. В отличие от объекта, применяемого для
добавления отверстия, который не соединяется с перекрытием или скатом крыши
и может быть удален после добавления отверстия, объект, используемый для создания
вырезающего элемента, остается частично или полностью внедренным в перекрытие
или скат крыши, вырезая и заменяя часть его геометрии. Все вырезающие элементы
в этом смысле выполняют логическую операцию вычитания, но параметр "Внешний

Использование контекстных инструментов для перекрытий и скатов крыш | 2665

контур стен", используемый для их создания ("Объединить" или "Вычесть"),
определяет, будет ли внешний контур вырезающего элемента включен или исключен
из внешнего контура перекрытия или ската крыши на виде в плане.

Как правило, после создания вырезающих элементов для перекрытия или ската
крыши производится замораживание слоя с данными объектами. При перемещении
или редактировании объектов происходит соответствующее обновление перекрытия
или ската крыши.

ПРИМЕЧАНИЕ

Объект, используемый в качестве вырезающего элемента, не

включается в "Площадь" при выполнении команды СПИСОК или в результат запроса
спецификации.

Для создания объединения или вычитания вырезающих элементов несущих
конструкций используйте следующую процедуру. Если нужно создать и объединение,
и вычитание вырезающих элементов, необходимо выполнить процедуру отдельно
для каждого типа.

Создайте один или несколько объектов именно в том месте, в котором
требуется разместить вырезающий элемент относительно перекрытия
или ската крыши.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

выберите вкладку "Перекры-

тие"

➤

панель "Редактирова-

перекрытие,

ние"

➤

раскрывающийся список

"Вырезающие элементы"

➤

"Доба-

вить"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Вырезающие элементы"

➤

"Доба-

вить"

Выберите объекты для использования в качестве вырезающих элементов
и нажмите

ENTER

2666 | Глава 30 Перекрытия и скаты крыш

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 3
